Часто выходит из строя регулятор напряжения в ВАЗ 2108

Здравствуйте! Часто выходит из строя регулятора напряжения, аккумулятор новый. В месяц бывает по 3-4 раза меняю регулятор, то пропадает зарядка совсем, то даёт слишком большое напряжение, чаще пропадает совсем. Сам электрик, проверял обмотки, диодный мост, якорь, всё в норме. В чём может быть причина? Заранее спасибо.

Почему слабая зарядка на ВАЗ 2108? – 3 ответа
Не срабатывает стартер, ВАЗ 2108 – 6 ответов
Почему горит лампочка зарядки на холостых оборотах ВАЗ 2108? – 4 ответа
Отказали все приборы и сел аккумулятор ВАЗ 2108 – 4 ответа
На ходу глохнет машина — срабатывает реле зажигания — почему? – 3 ответа

Очень похоже что генератор просится на замену. Ну или хотя бы диодный мост попробовать сменить. Бывает ситуация, что в отдельности каждая часть в порядке, и проверяется и прозванивается, а в целом не хочет работать девайс.

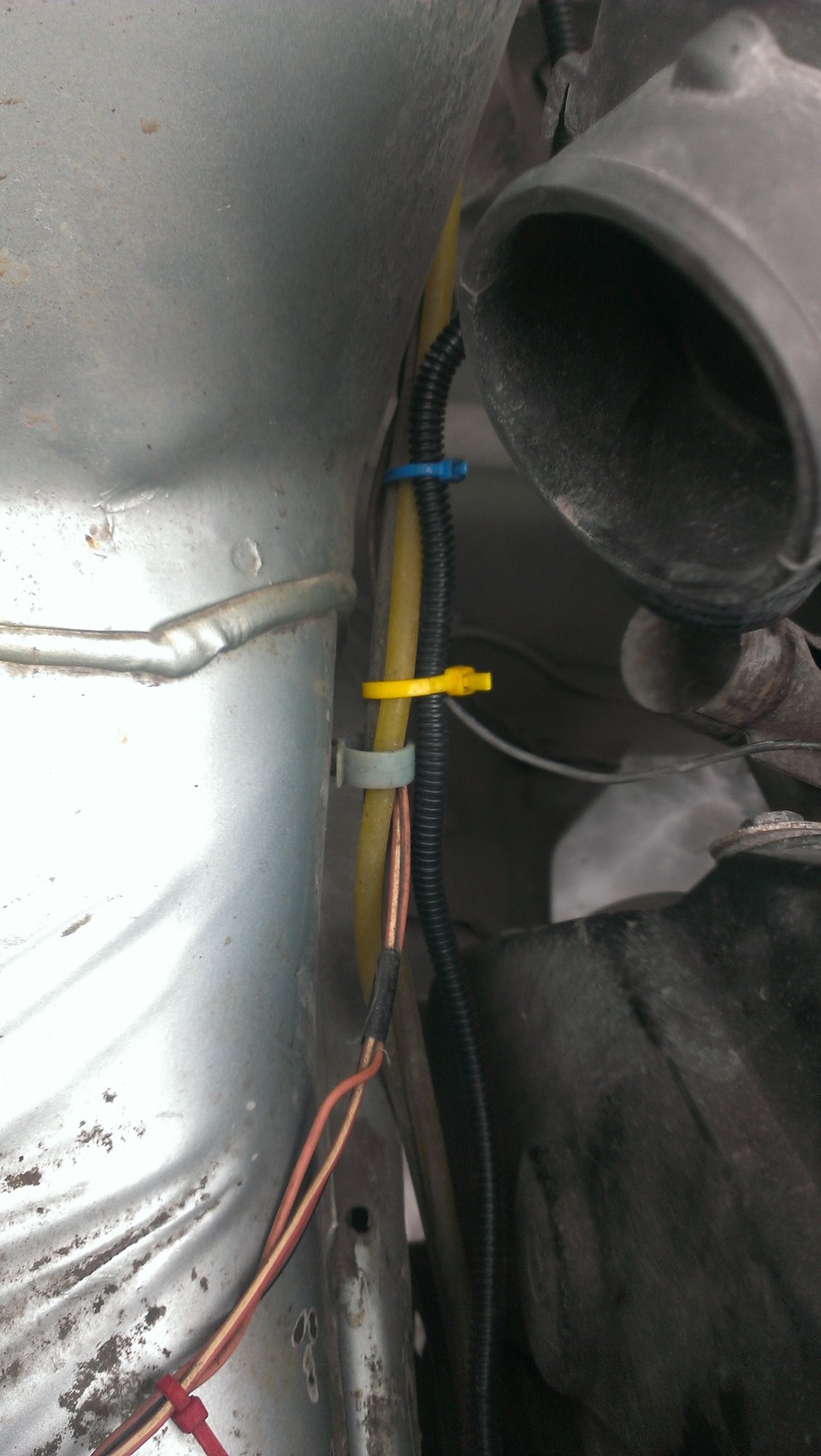

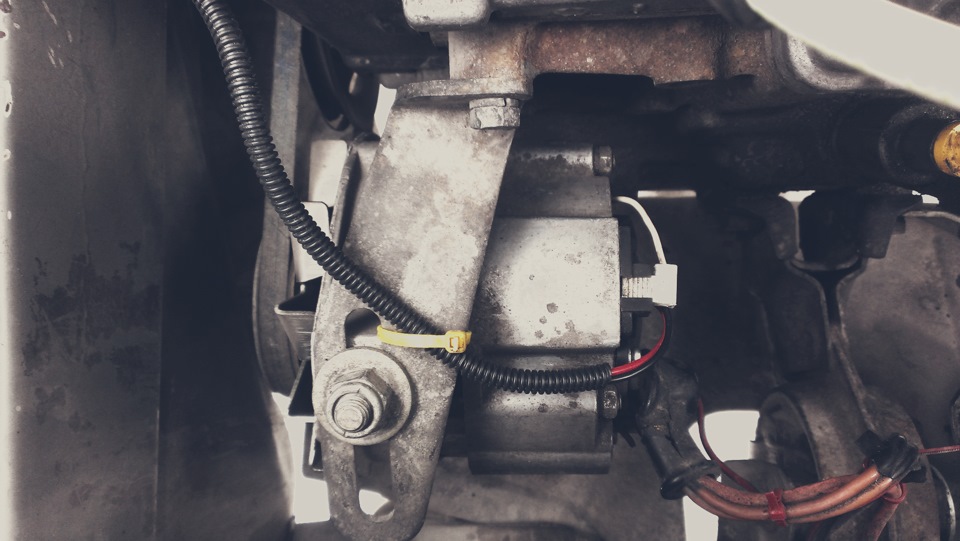

Массу протяните от кузова отдельную на генератор. Вот только форд транзит с похожей проблемой уехал. На нем плохая масса была и рр давал черти че. И при вкл. потребителях зарядка есть, но 12 вольт. И сам рр не терпит долго плохую массу.

И ещё вопрос как проверяли выпрямитель. Иногда в похожих ситуациях проверяю по нагрузкой. Запараллеленой лампой от фары. Минут по несколько на каждый диод. Интересные бывают картины. При обратном подключении лампа вначале горит слабо-слабо, затем потихоньку разгорается, ярче, ярче, потом в полный накал. Вот, а я регуляторы меняю.

Обмотки тоже не всегда омметром прозваниваются, в смысле сопротивление изоляции. Проверяю от бытовой сети, через стоваттную лампу. Не каждый, конечно, только когда сомнения есть. Попробуйте, вдруг поможет.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Реле зарядки ваз 2109 карбюратор где находится

В данной статье рассказывается, как проверить своими руками генератор, установленный на автомашине ВАЗ-2109.

Стоит отметить, что нет разницы, какой мотор установлен на авто – инжектор или же карбюратор. В обоих случаях диагностика производится по тому же алгоритму.

Проверка

Для того чтобы определить характер поломки в домашних условиях,требуется, прежде всего, знать, как производить диагностику генератора.

Первый этап производят, не снимая устройство с машины. Всего есть несколько вариантов, но наиболее качественный – мультиметром. Правда, для этого лучше всего привлечь кого-нибудь из знакомых.

Прежде всего, нужно выяснить, способен ли выполнять свою работу регулятор напряжения. Специалисты отмечают, что наиболее часто именно из-за него генератор может не функционировать должным образом. Проблема с ним возникает из-за завышенного напряжения в электросети.

Сам генератор тестируют так:

мультиметр выставляют на вольты;
запускают силовой агрегат;
измеряют напряжение на батарее и на клеммах генератора.

В норме прибор покажет от 14 до 14,2 вольт. После этого потребуется выжать педаль газа – рост напряжения не должен в таком случае превышать половины вольта.

Увеличение этого показателя свидетельствует о том, что работоспособность генератора нарушена. Скорее всего, потребуется замена реле напряжения.

Кроме того, можно еще действовать таким образом:

двигатель запускают и дают поработать немного;
нажимают газ и доводят коленвал до 3-х тысяч оборотов;
включают фары (дальний свет);
нагрев заднего стекла;
вентилятор печки.

При такой нагрузке на батарее должно быть напряжение более:

13,2 вольт (тип генератора – 9402.3701);
13,6 (37.3701).

Отличные от нормативных показатели свидетельствуют о:

неисправности обмоток;
выходе из строя регулятора напряжения;
поломке щеток.

Чтобы исключить из списка регулятор, требуется обесточить все приборы,кроме фар, и замерить напряжение повторно. Если указанный узел исправный, то показатели будут такими:

для 37.3701 – до 14,6;
для 9402.3701 – до 14,7.

Как Проверить Генератор На Ваз 2109

Как без посторонней помощи проверить ВАЗ Генератор2109

Генератор в машине подает электричество через электростанцию. Если он выходит из строя, сначала садится аккумулятор, и в итоге автомобиль просто не может двигаться.

В этой статье описывается, как проверить собственный генератор, установленный на ВАЗ-2109.

Стоит отметить, что нет разницы, какой двигатель установлен на автоинжекторе или карбюраторе. В обоих случаях диагноз ставится по одному и тому же алгоритму.

проверить

Чтобы определить характер поломки в домашних условиях, сначала нужно знать, как диагностировать генератор.

Первый этап выполняется без снятия устройства с машины. Есть несколько вариантов, но высочайшего качества. с мультиметром. Правда в том Лучше всего привлечь кого-то, кого вы знаете.

Прежде всего, вам необходимо выяснить, способен ли регулятор напряжения выполнять свою работу. Эксперты отмечают, что часто из-за этого генератор может работать некорректно. Проблема с ним возникает из-за чрезмерного напряжения в сети.

Сам генератор тестируется следующим образом:

мультиметр установлен на вольт;
запустить блок питания;
измерьте напряжение на аккумуляторе и на клеммах генератора.

Как правило, устройство будет показывать от 14 до 14,2 вольт. Тогда нужно нажимать педаль газа. без увеличения напряжения так обстоит дело более половины вольт.

Увеличение этого показателя указывает на то, что генератор не работает. Скорее всего, реле напряжения необходимо заменить.

Вы также можете сделать следующее:

они запускают двигатель и немного его запускают;
сожмите газ и доведите коленчатый вал до 3 тысяч оборотов;
включить фары (дальний свет);
подогрев заднего стекла;
печной вентилятор.

При такой нагрузке на аккумуляторе должно быть больше напряжения:

Диодный мост

Данный узел является обычным выпрямителем. В его составе 6 диодов. Половина их приходится на «минус» (масса подключена к катоду), другая, соответственно, на «плюс» (анод). Проверка мостика производится тестером, переведенным в звуковой режим. В нем работать будет здесь гораздо удобнее.

Необходимо прозвонить каждый диод по отдельности в разных направлениях. Но в норме сигнал прозвучит только один раз. Если писк слышится в обоих случаях – деталь нужно заменить. Впрочем, на самом деле проще всего установить полностью новый мост – он не так уж и дорого стоит.

Демонтаж генератора

Прежде всего, требуется отключить батарею, чтобы полностью обесточить электросеть автомобиля.

отключают от генератора все провода;
ослабляют гайки, удерживающие его на месте;
прибор приподнимают и снимают ремень;
полностью откручивают винты фиксирующей планки от блока цилиндров;
под мотором находятся болты, крепящие кронштейн – их требуется удалить;
генератор вынимают.

Рере регулятор Ваз 2109:

1 – щеткодержатель, 2 – щетки, 3 – регулятор напряжения

Диагностика реле регулятора генератора Ваз 2109

Проверьте исправность регулятора напряжения Ваз 2109. Подсоедините контрольную лампу 12 В к щеткам. Подайте напряжение 12 В: “ ” на клемму, а “–” на “массу” щеткодержателя. Контрольная лампа должна загореться

Основные неисправности

Достаточно часто наблюдается следующая картина – зажигание включено, но лампочка генератора на панели не горит. Обычно это свидетельствует о том, что:

произошел обрыв проводки;
перегорел предохранитель.

В таком случае проверяют все кабели, идущие от генератора. При обнаружении поврежденного проводка его заменяют.

Также случается, что:

лампочка не горит;
батарея быстро садится,даже если зарядку только что произвели;
однако остальные контролирующие приборы работают в штатном режиме.

Все эти признаки совершенно однозначно указывают на неисправность именно генератора. Здесь возможно, что:

замкнуло диод;
был утрачен контакт на обмотке;
поломалось реле тяговое;
пришли в негодность держатели щеток.

Впрочем, достаточно часто происходит всего лишь обрыв провода между генератором и приборной панелью или перегорание лампочки.

Если лампа горит при включенном зажигании, и аккумулятор получает заряд, то следует обратить внимание на исправность регулятора напряжения.

При запущенном двигателе индикация светится слишком сильно или, наоборот, чересчур слабо. Здесь, возможно, проблема кроется в малом натяжении приводного ремня. В норме он не должен поддаваться при нажиме пальцем более чем на 10 миллиметров. Также заменить его придется, если на поверхности будут заметны невооруженным взглядом следы значительного износа.

Иногда генератор не работает из-за того, что обмотка статора замкнулась на массу либо произошел разрыв электрической цепи.

Кроме того, на якоре порой отходят выводы колец контактных от обмотки. Их можно припаять на место.

Громкий шум, издаваемый генератором, скорее всего, свидетельствует о выходе из строя подшипников.

Принцип работы устройства и его схема

Электрогенератор выполняет роль автономного источника энергии в любом автомобиле, он предназначен для равномерной подпитки аккумулятора. Если генератор выходит из строя или изнашивается, аккумулятор перестает получать необходимое количество энергии и не может обеспечить стабильную работу технической составляющей машины.

Как только его заряд иссякает, транспортное средство глохнет. Завести машину после подобного — это не самая простая задача. Для получения визуального представления о работе электрогенератора потребуется его схема. Схема генератора ВАЗ 2108 представлена на рисунке. На ней пронумерованы все элементы, которые имеют важное значение в работе устройства.

Электрогенератор.
Минусовый диод.
Запасной диод.
Плюсовый диод.
Лампа управления разряда аккумулятора.
Приборный блок.
Вольтметр.
Монтажный блок.
Резервные резисторы по 100 Ом.
Реле зажигания.
Питание зажигания.
Батарея аккумулятора.
Конденсатор.
Роторная обмотка.
Контроллер напряжения (есть только в моделях автомобиля, выпускавшихся до 1988 г.).

Схема генератора ваз 2108. 1 — генератор; 2 — отрицательный диод; 3 — дополнительный диод; 4 — положительный диод; 5 — контрольная лампа разряда аккумуляторной батареи; 6 — комбинация приборов; 7 — вольтметр; 8 — монтажный блок; 9 — дополнительные резисторы по 100 Ом, 2 Вт; 10 — реле зажигания; 11 — выключатель зажигания; 12 — аккумуляторная батарея; 13 — конденсатор; 14 — обмотка ротора; 15 — регулятор напряжения

Электрический генератор на ВАЗ 2108 располагается под капотом машины, он функционирует при помощи специального ремня. Основными причинами выхода из строя оборудования являются:

износ щеток;
поломка заряжающего реле;
неисправность диодного моста;
стопор подшипников роторного вала.

Проверка дополнительных диодов

Короткое замыкание дополнительных диодов можно проверить без снятия и разборки генератора по схеме, приведенной на рисунке 6.

Так же как и для проверки вентилей выпрямительного блока, при этом необходимо отсоединить провода от аккумуляторной батареи и генератора, снять защитный кожух генератора и отсоединить провод от вывода «D+» регулятора напряжения.

«Плюс» батареи через лампу (1–3 Вт, 12 В) присоедините к выводу «D» генератора, а «минус» к одному из фазных выводов обмотки статора.

Если лампа загорится, то в каком-то из дополнительных диодов имеется короткое замыкание.

Найти поврежденный диод можно, только сняв выпрямительный блок и проверяя каждый диод в отдельности.

Обрыв в дополнительных диодах можно обнаружить осциллографом по искажению кривой напряжения на штекере «D», а также по низкому напряжению (ниже 14 В) на штекере «D» при средней частоте вращения ротора генератора.

Проверка обмотки возбуждения ротора

Обмотку возбуждения можно проверить, не снимая генератор с автомобиля, сняв только защитный кожух и регулятор напряжения вместе со щеткодержателем.

Зачистив при необходимости шлифовальной шкуркой контактные кольца, омметром или контрольной лампой проверяют, нет ли обрыва в обмотке возбуждения, и не замыкается ли она с массой.

Проверка статора

Статор проверяется отдельно, после снятия выпрямительного блока.

В первую очередь проверьте омметром или с помощью контрольной лампы и аккумуляторной батареи, нет ли обрывов в обмотке статора, и не замыкаются ли ее витки на «массу».

Изоляция проводов обмотки должна быть без следов перегрева, который происходит при коротком замыкании в вентилях выпрямительного блока.

Статор с такой поврежденной обмоткой замените.

Наконец, после разборки генератора необходимо проверить специальным дефектоскопом, нет ли в обмотке статора короткозамкнутых витков.

Проверка генератора электронным осциллографом

Осциллограф позволяет по форме кривой выпрямленного напряжения точно и быстро проверить исправность генератора и определить характер повреждения.

Для проверки соберите схему согласно рисунку 3.

Отсоедините провод общего вывода трех дополнительных диодов от штекера D+ регулятора напряжения и примите меры, чтобы наконечник отсоединенного провода не замкнулся с массой генератора.

К штекеру D+ регулятора присоедините провод от аккумуляторной батареи через выключатель 1.

Таким образом, обмотка возбуждения будет питаться только от аккумуляторной батареи.

Включите электродвигатель стенда и доведите частоту вращения ротора до 1500–2000 мин-1.

Выключателем 6 отключите аккумуляторную батарею от клеммы B+ генератора и реостатом 4 установите ток отдачи 10 А.

Проверьте по осциллографу напряжение на клемме B+ генератора. При исправных вентилях и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами (рис. 4, I).

Если имеется обрыв в обмотке статора либо обрыв или короткое замыкание в вентилях выпрямительного блока — форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины (рис. 4, II и III).

Проверив форму кривой напряжения на клемме B+ генератора и убедившись, что она имеет нормальный вид, проверяют напряжение на штекере D генератора при отсоединенном проводе от штекера D+ регулятора напряжения.

Читать еще: Какой двигатель можно поставить на ваз 2101

Штекер D является общим выводом трех дополнительных диодов (см. рис. 1 ), питающих обмотку возбуждения при работе генератора.

Кривая напряжения здесь также должна иметь правильную пилообразную форму. Неправильная форма кривой свидетельствует о повреждении дополнительных диодов.

Регулятор напряжения ВАЗ 2109 — диагностика и замена

Проверить регулятор напряжения ВАЗ 2109 можно двумя способами: непосредственно на машине и после снятия. Его замена в случае выхода из строя осуществляется всего одним инструментом – отверткой. Чтобы проверить работоспособность узла, вам нужен тестер и блок питания с регулировкой (для второго способа). Как же выявить неисправность этого узла автомобиля? Давайте рассмотрим два основных способа диагностики.

Как проверить регулятор напряжения ВАЗ 2109?
Если он установлен на автомобиле
Диагностика на снятом устройстве
Замена устройства

Как проверить регулятор напряжения ВАЗ 2109?

Если он установлен на автомобиле

Порядок действий следующий:

Берете вольтметр.
Заводите двигатель, устанавливаете число оборотов порядка 1500-2000 в минуту.
Включаете ближний свет фар.
Проводите замер непосредственно на клеммах АКБ.

Результат замера должен быть в диапазоне 13,5-14,2 Вольт. Если есть отклонение в меньшую или большую сторону, то налицо неисправность регулятора напряжения ВАЗ 2109, его ремонтировать бесполезно, нужно только менять. Только убедитесь в том, что поломка вся кроется именно в нем, а не в контрольной лампе на приборной панели. Дело в том, что питание на обмотку возбуждения подается через нее. И если лампа сгорает, то обмотка возбуждения не запитывается и генератор попросту не работает.

Диагностика на снятом устройстве

Новые регуляторы напряжения ВАЗ 2109 идут в одном корпусе с щетками. Такая конструкция компактная и достаточно надежная, причем во время диагностики можно выявить неполадки и в самих щетках. Например, обрывы проводов. Для работы вам потребуется:

Лампа на 12 Вольт и мощностью не больше 3 Ватт.
Внешний источник питания (или пара полуторавольтовых батареек).
Провода.

На вывод массы, «Б» и «В» подключаете питание. Напряжение при этом должно быть 12..14 В. Лампа тогда должна загореться при исправном регуляторе напряжения ВАЗ 3209. А вот когда подсоедините питание свыше 16 Вольт, она должна потухнуть. Чтобы не заморачиваться с поиском подходящего источника, можно в первом случае использовать АКБ, а во втором – последовательно ему включить пару пальчиковых или мизинчиковых батареек. Если лампа не горит или горит при любом питании, это говорит о неисправности узла. Если не воспламеняется ни в первом, ни во втором случае, то имеется обрыв. Но выход при любой ситуации – это полная замена.

Замена устройства

Чтобы заменить регулятор ВАЗ 2109, вам необходимо сначала отсоединить минусовую клемму от аккумулятора. Затем с помощью отвертки выкрутите два болта, которыми крепится корпус к генератору. Отсоедините один провод и выньте узел вместе со щеткодержателем. Все, остается только установить на его место новый. Как видите, сложного в замене ничегошеньки нет, а при наличии запасного можно сделать ее и в полевых условиях.

Видео о проверке регулятора напряжения ВАЗ 2109:

Регуляторы напряжения генераторов автомобилей ВАЗ 2108, 2109, 21099

В генератор автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 может устанавливаться несколько модификаций регуляторов напряжения.
До 1998 года на автомобили ВАЗ 2108, 2109, 21099 и их модификации (с карбюраторными двигателями) устанавливался генератор 37.3701. Его регулятор напряжения 17.3702 состоит из двух частей: щеточного узла и собственно самого генератора. На регуляторе напряжения имеется дополнительный вывод. Регулятор крепится на задней крышке генератора.

Тип: встроенный

Регулируемое напряжение: при 4000 об/мин вала генератора — 13,9-14,3 В, при 2200-10000 об/мин — 13,5-14,6 В

Падение напряжения при токе возбуждения 3 А между выводами «Ш» и «-«: 1,3 В

Изменение тока нагрузки: 0,3-36 А

Масса: 0,065 кг

После 1998 года ВАЗ 2108, 2109, 21099 с карбюраторным двигателем устанавливался генератор 37.3701 с регулятором напряжения 61.3702-02 обьединяющем регулятор и щетки. Без дополнительного вывода. Он взаимозаменяем с двухсоставным регулятором. Крепится на задней крышке генератора.

Технические характеристики регулятора напряжения 61.3702-02

Регулируемое напряжение: при 4000 об/мин вала генератора — 13,6-14,1 В

Номинальный ток: 5 А

Для ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111 применялся генератор 9402.3701 с регулятором напряжения. Регулятор установлен под задней пластиковой крышкой генератора.

Примечания и дополнения

— На генераторы автомобилей ВАЗ 2108, 2109, 21099 импортного производства устанавливаются регуляторы напряжения иных модификаций. Подбирать регулятор напряжения для таких генераторов следует исходя из рекомендаций производителя.

Еще статьи по регуляторам напряжения генератора автомобилей ВАЗ 2108, 2109, 21099

Диагностика реле регулятор напряжения генератора ваз 2109

Сегодня мы расскажем, как проверить реле регулятор напряжения генератора ВАЗ 2109. В начале 90 годов автоконцерн ВАЗ выпустил автомобиль модели 2109. Как в любом механизме, исправность автомобиля обеспечивает реле регулятор напряжения генератора ВАЗ 2109 как один из основных узлов электрической системы. От постоянной мощности тока зависит большая часть функций машины.

В «Жигули» 2109, как и во многих других автомобилях современных марок, для синхронизации работы оборудования и для его корректной работы используют бортовые компьютеры. Автомобилисты их называют «мозгом» машины. А для работы компьютера в электросети должна поддерживаться постоянная величина силы тока. Это невозможно в случае если выходит из строя регулятор напряжения ВАЗ.

Описание процедуры проверки работоспособности регулятора напряжения

В том случае, если все-таки установлена неисправность в указанном реле, то в руководстве по техническому обслуживанию автомобиля совершенно четко описана процедура выявления поломки. Сразу стоит заметить, что главное преимущество модели 2109 — это инжектор для подачи топлива. Это значительно улучшает характеристики машины. А инжектор напрямую связан с компьютером, который осуществляет беспрестанный контроль за качеством работы и состоянием самого инжектора. В том случае, если выходит из строя эта составляющая, то выходит из строя и инжектор.

Рассматриваемая поломка сопровождается такими неполадками, как:

увеличение расхода топлива при одновременном снижении силы тяги автомобиля;
тусклый свет лампочек габаритных огней, поворотников и панели приборов в салоне.

Если появились эти поломки, то необходимо заменить реле регулятор тока генератора. Опишем правильную процедуру проверки регулятора напряжения генератора ВАЗ 2109. Если у вас модель автомобиля с установленной описываемой деталью, то:

нужно взять вольтметр;
завести двигатель автомобиля и установить число оборотов на 1500-2000 в минуту;
включить ближний свет фар;
провести замер напряжения на клеммах АКБ.

При этом нормальным считается результат проведенного замера в диапазоне 13,5-14,2 Вольт. При отклонении показателя в ту или иную сторону можно с уверенностью говорить о неисправности регулятора напряжения ВАЗ 2109. Регулятор напряжения генератора не ремонтируется, и его нужно просто заменить.

Но есть и еще один важный момент, который нужно напомнить. Нужно убедиться, что неисправность электрической системы кроется именно в том, что вышло из строя реле регулятор, но никак не контрольная лампа приборной панели. Это связно с тем, что электропитание на обмотку возбуждения генератора подается именно с нее и, в случае если лампа сгорает, питание на обмотку уже не подается, и генератор не будет работать.

Такая же диагностика возможна и для машины ВАЗ 2108.

Диагностика работоспособности регулятора напряжения на снятом генераторе

Современная промышленность выпускает регуляторы напряжения в одном корпусе с щетками. Это делает конструкцию более компактной и одновременно более надежной.

Дополнительным плюсом служит то, что при диагностике неполадок одновременно можно обнаружить неисправность и в щетках.

Для проведения процедуры диагностики необходимо на выводы массы подключить питание от внешнего источника питания. Этим источником могут служить даже пара полуторавольтовых батареек. Дополнительно в цепи подключается маломощная лампа, мощностью не более 3 Ватт. Все звенья цепи соединяются проводами.

Если лампа не горит, либо горит при подаче любого питания, то это свидетельствует о неисправности реле генератора ВАЗ 2109. В случае если лампа совсем не горит, то имеется обрыв в проводах щеток генератора. И в том и в другом случае требуется замена поврежденного узла цепи.

Отметим, что подобная процедура диагностики неисправности реле напряжения ВАЗ 2109 используется и на некоторых других моделях ВАЗ. К примеру, сходная процедура и для ВАЗ 2108.

Вместо заключения

Мы не стали описывать процедуру замены генератора или реле регулятора потому, что в первом случае есть отдельная информация с полным пошаговым описанием всех действий, а во втором — процедура очень проста и не вызывает сложностей даже у начинающих автомобилистов.

Остается лишь пожелать меньше поломок автомобиля и удачной, безаварийной езды по трассам!

Дефектовка генератора Ваз 2109

Рере регулятор Ваз 2109: 1 – щеткодержатель, 2 – щетки, 3 – регулятор напряжения

Диагностика реле регулятора генератора Ваз 2109

Увеличьте напряжение до 15–16 В – лампа должна погаснуть. Если лампа не гаснет или не загорается при напряжении 12 В, замените регулятор со щеткодержателем

Проверьте легкость перемещения щеток в щеткодержателе и их выступание. Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения со щеткодержателем. При обнаружении на щетках сколов и трещин замените регулятор

Осмотрите контактные кольца. Если на них есть задиры, риски, царапины, следы износа от щеток и т.п., кольца необходимо прошлифовать. Если повреждения колец нельзя удалить шкуркой, проточите кольца на токарном станке, сняв минимальный слой металла, и затем прошлифуйте

Проверьте омметром (тестером) сопротивление обмотки ротора, подсоединив его к контактным кольцам. Если омметр покажет “?”, значит в обмотках обрыв и нужно заменить ротор

Проверьте с помощью контрольной лампы, нет ли замыкания обмотки на корпус ротора. Включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Один из проводов подсоедините к корпусу ротора, а второй поочередно на каждое кольцо. В обоих случаях лампа не должна гореть. Если лампа загорается, то обмотка замкнута: необходимо заменить ротор

Диагностика статора генератора Ваз 2109

Осмотрите статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор. Если есть износ – надо заменить подшипники или крышки генератора

Проверьте, нет ли обрыва в обмотке статора Ваз 2109. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Поочередно подсоедините контрольную лампу между всеми выводами обмотки. Во всех трех случаях лампа должна гореть. Если лампа не загорается, произошел обрыв в обмотке. Замените статор или обмотку

Проверьте, нет ли замыкания обмоток статора на корпус. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Подсоедините лампу к выводу обмотки статора, а провод от источника тока к корпусу статора. Если лампа загорается, значит есть замыкание: необходимо заменить статор или обмотку

Диагностика диодного моста генератора Ваз 2109

Проверьте диоды выпрямительного блока Ваз 2109 с помощью контрольной лампы 12 В и аккумуляторной батареи. Для проверки замыкания в положительных и отрицательных диодах подсоедините “ ” к батареи через контрольную лампу к клемме “30” генератора, а “–” батареи – к корпусу генератора. Если лампа загорается, то в диодах есть замыкание и блок нужно заменить

Выпрямительный блок генератора Ваз 2109: 1 – положительные диоды, 2 – отрицательные диоды, 3 – дополнительные диоды.

Проверить выпрямительный блок Ваз 2109 можно без снятия генератора с автомобиля. Для этого отсоедините провода от аккумуляторной батареи и генератора, а также снимите колодку с проводом с клеммы регулятора напряжения. Проверьте выпрямительный блок

Для проверки положительных диодов через контрольную лампу к клемме “30” генератора, а подсоедините “ ” аккумуляторной батареи провод, идущий от “–” аккумуляторной батареи – к одному из болтов крепления выпрямительного блока. Если лампа горит, значит есть замыкание в положительных диодах: блок необходимо заменить

Для проверки отрицательных диодов подсоедините “+” аккумуляторной батареи через контрольную лампу к одному из болтов крепления выпрямительного блока, а провод идущий от “–” аккумуляторной батареи – к корпусу генератора. Если лампа загорается, то в отрицательных диодах есть замыкание: блок необходимо заменить. Горящая лампа при проверке отрицательных диодов Ваз 2109 может указывать также на замыкание обмотки статора на корпус генератора, однако такая неисправность встречается гораздо реже, чем замыкание диодов

Читать еще: Бендикс стартера что это

Для проверки дополнительных диодов подсоедините провод “+” от аккумуляторной батареи через контрольную лампу к клемме “61” генератора, а провод, идущий от “–” аккумуляторной батареи – к одному из болтов крепления выпрямительного блока. Если лампа загорается, значит есть замыкание в дополнительных диодах. Блок необходимо заменить

Проверка подшипников генератора Ваз 2109

Осмотрите крышку генератора со стороны привода. Если есть трещины, особенно в местах крепления генератора, замените крышку. Измерьте диаметр посадочного места под подшипник в крышке со стороны привода. Если отверстие под подшипник деформировано или его диаметр превышает 42 мм, замените крышку

Проверьте легкость вращения подшипников генератора Ваз 2109. Если при вращении подшипников появляется люфт между кольцами, перекат или заклинивание тел качения, подшипники нужно заменить. Также замените подшипники с поврежденными защитными кольцами или следами подтекания смазки

Осмотрите крышку генератора со стороны контактных колец. Если есть повреждения либо изношено посадочное кольцо под подшипник, замените крышку.

Диагностика конденсатора Ваз 2109

Исправность конденсатора генератора Ваз 2109 можно проверить мегометром или тестером (по шкале 1–10 МОм). Подсоедините один щуп тестера к контакту конденсатора, а второй – к корпусу генератора. Перед подключением прибор показывает “Ґ”. В момент подключения сопротивление должно уменьшиться, а затем вернуться в прежнее положение: в этом случае конденсатор исправен. Неисправный конденсатор надо заменить.

Установка трехуровневого регулятора напряжения на LADA

Одной из популярных доработок среди владельцев автомобилей LADA считается установка выносного трехуровневого регулятора напряжения (ТРН). Расскажем про его назначение и как его установить своими руками.

Для чего нужен

Нагрузка на бортовую сеть автомобиля меняется в широких пределах. Зависит это от разных факторов, например, от времени года (температуры) и от источников потребления. Низкое напряжение приводит к недозарядке аккумулятора, что сокращает его срок службы. Выносной трехуровневый регулятор напряжения позволяет переключать уровень напряжения зарядки аккумулятора по желанию (например, минимум 13,6В; максимум 14,7В).

Какой ТРН подходит на LADA

Генератор, артикул	Автомобиль	ТРГ, артикул
26.3701, 37.3701, 371.3701, 372.3701	ВАЗ-2107, -2108, -2109, -2110, ОКА	67.3702-01
3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214	ВАЗ, ГАЗ	67.3702-02
4052.3701, 409.3701, ПРАМО “ISKRA» 5102.3771, -10, 5112.3771, -10, 5122.3771, -10, -30, 5142.3771, AAK 5727	ВАЗ, ГАЗ, УАЗ с генераторами ПРАМО «ISKRA» 5102.3771, 5122.3771	67.3702-04
Г222	ВАЗ-2104, -2105, -2107	67.3702-09
26.3701, 37.3701, 371.3701, 372.3701	ВАЗ-2107, -2108, -2109, -2110, ОКА	67.3702-11
3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214	ВАЗ, ГАЗ	67.3702-12
генераторы с дополнительной тройкой диодов, обмотка возбуждения которых подключается в плюсовую цепь	673.3702

Инструкция по установке и подключению

Для автомобилей Lada (кроме Vesta, XRAY), автор фото :

1. Снять генератор.

2. Снять пластиковый кожух генератора. Для этого сначала следует отсоединить провод возбуждения генератора. Затем отвернуть гайку со шпильки (ключ «на 10») и отвести силовой провод в сторону. Далее, отстёгиваются 3 защелки на пластиковом кожухе.

3. Снять штатный регулятор напряжения с генератора. Для этого выкрутить два винта (ключ «на 8») и отсоединить провод.

4. Установить трехуровневый регулятор напряжения на генератор вместо штатного.

5. Вывести 2 провода для модуля управления. Сам модуль следует крепить в условиях уверенного контакта с «массой» и как можно дальше от вероятности попадания влаги. Например, на шпильку вблизи правой фары.

Для автомобилей Lada Vesta, XRAY (с генератором Valeo TG12C209).

Этот генератор не отличается от прошлых, отличие только в регуляторе напряжения. Он общается с ЭБУ двигателя по «lin» интерфейсу. Задача этого «lin» — не давать потерь приёмистости на мощностных режимах. Установив ТРН мы отрезаем возможность контролировать регулятор с помощью ЭБУ!

Для этого генератора пока нет готового решения в виде ТРН, поэтому конструкцию придется дорабатывать.

трехуровневый регулятор напряжения (артикул 67.3702-01)
колодка 2-контактная 904576 NORD YADA
регулятор напряжения генератора (оставить штатный (если живые щетки) или ARV1103AD)
провод для питания регулятора (2 метра)

2. Снять регулятор напряжения, открыть крышку и вычистить все из под неё. Установить крышку обратно.

3. Изолировать минусовую щётку от «массы» (например, рассверлить минусовой выход, подложить шайбы). Нужно полностью исключить контакт регулятора с генератором.

4. Припаять разъём «мама» к щёткам.

5. Припаять разъём «папа» к 3-х уровневому регулятору. Также к плюсовому выходу подключить дополнительно провод, который нужен для питания регулятора и ротора.

Выход «Ш» на регуляторе — к минусовой щётке.
Выход «+» — к плюсовой щётке.

На выход «+» нужно подать 12В, которые появляются при включении зажигания:

Проверяем работу

Как использовать режимы:

Положение переключателя «min» — для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);
Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС;
Положение переключателя «max» — для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.

Без нагрузки:

Средняя нагрузка (ПТФ, габариты, музыка и вентилятор отопителя на первой скорости):

Максимальная нагрузка, активировано максимальное число потребителей:

А вы будете устанавливать на свой автомобиль трехуровневый регулятор напряжения? Участвуйте в опросе, оставляйте свои отзывы в комментариях.

Напомним, еще одна причина низкого напряжения бортовой сети может быть плохая «масса».

Лада 2109 › Бортжурнал › Трёхуровневый регулятор напряжения «Энергомаш»

Однако, здравствуйте!

Столкнулся с проблемой слабой зарядки аккумулятора.
После двух-трехдневного простоя, аккумулятор очень даже подсаживался.
Первое, что пришло в голову — найти источник потребления электроэнергии. Как оказалось, искал зря.
Второе, что пришло на ум — проверить напряжение на клеммах. (При заведенном двигателе разумеется).
Итог: 13 вольт без потребителей.
Молчу про зарядку, когда включается вентилятор охлаждения :/

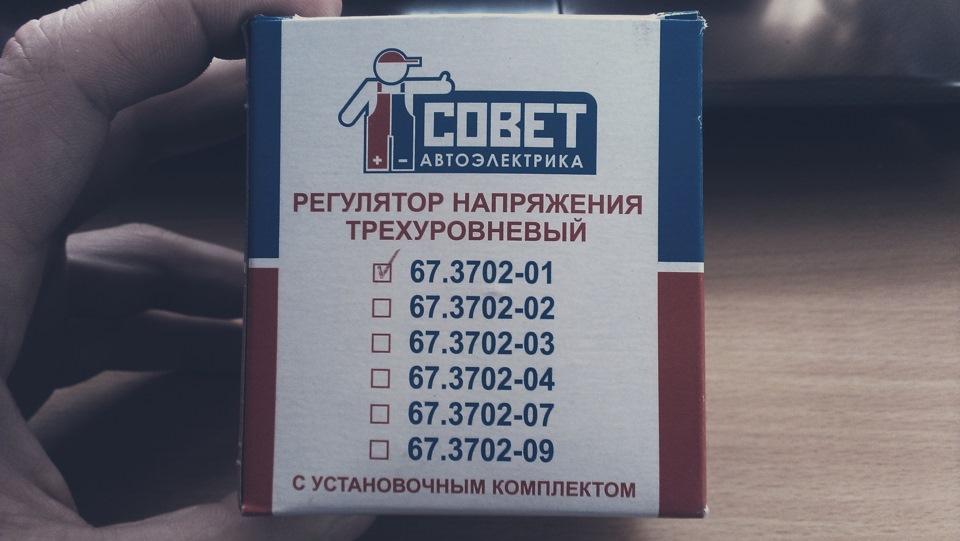

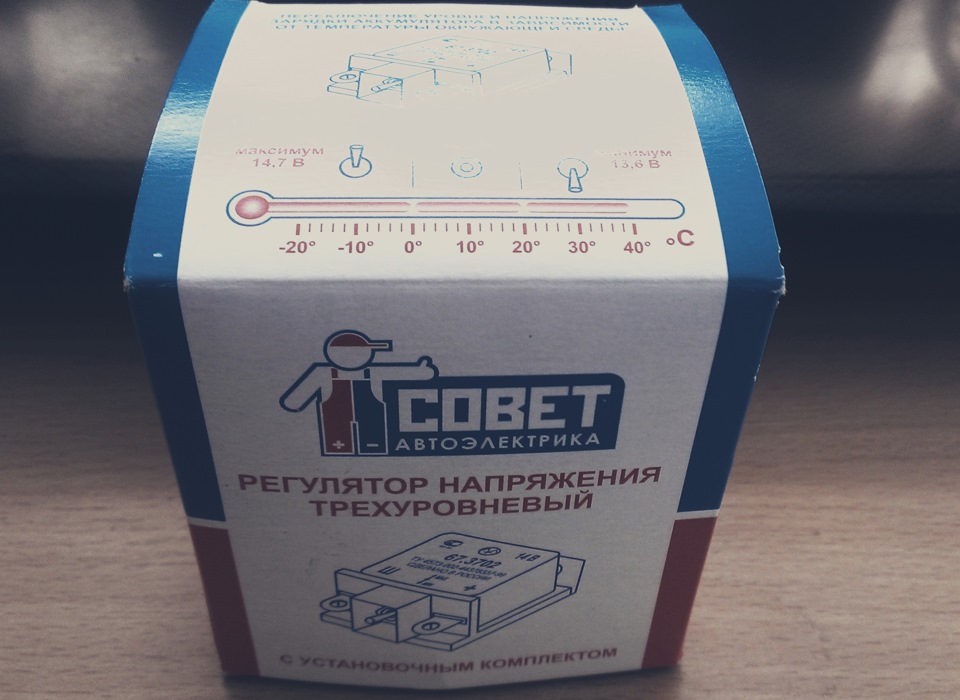

Долго думать не стал — решил приобрести трехуровневый регулятор напряжения «Энергомаш».
Было бы еще так всё легко. Данный товар пришлось искать целую неделю.
Магазинов 10-15 объездил, продавцы на меня смотрели с удивлением. Типо «впервые о таком слышим».
Ну вот те здрасте. Такой большой город и ничего нет. В основном он встречался в оптовых магазинах.
Всё-таки был найден один магазин. Но там ценник составлял 580р. (Хотя закупочная цена 310р. Неплохой такой навар, да?)

Решил съездить на авторынок. Заодно распечатал изображение этого регулятора, чтоб было проще продавцам объяснять, что я от них хочу =) Да и не все продавцы на авторынке хорошо понимают русский язык, что грустно отчасти…

После долгих скитаний по рынку я всё-таки нашел эту прелесть. За 400р.
Как никак целых 180р сэкономил 😀

Установка очень простая:
-Снимаем старый регулятор
-Ставим новый
-Прикручиваем на какую-нибудь шпильку «коробочку с переключателем»
И всё готово.

На генераторе:

Чтоб провода не болтались, скрепляем их хомутиками:

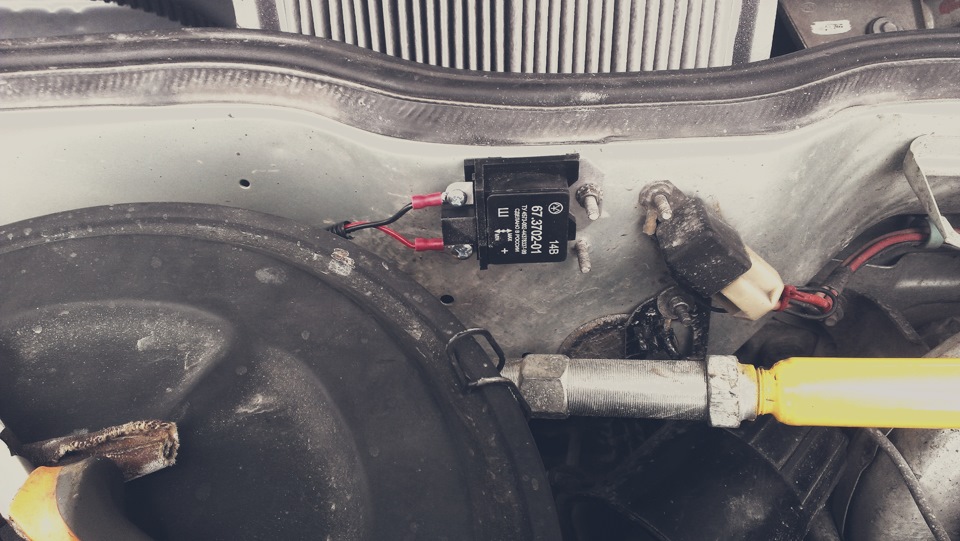

Сам блок прикрепил к свободной шпильке около реле стартера.
Перед этим зачистил, разумеется, посадочное место:

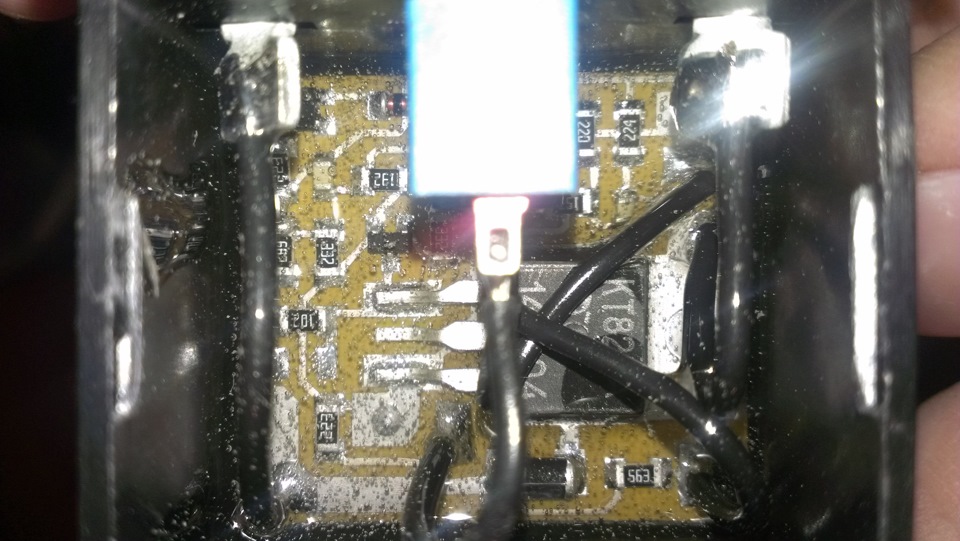

Ну и на финиш фото внутренностей этого блока: (Может кому интересно будет)

Немного справочной информации:

67.3702-01 Трехуровневый регулятор напряжения (U=13,6; 14,2; 14,7 V) с установочным комплектом ВАЗ 2101 — 2108
(к генераторам 26.3701, 37.3701, 371.3701, 372.3701)

67.3702-02 Трехуровневый регулятор напряжения (U=13,6; 14,2; 14,7 V) с установочным комплектом ВАЗ 2110 — 2115
(к генераторам 3002.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701)

67.3702-04 Трехуровневый регулятор напряжения (U=13,6; 14,2; 14,7 V) с установочным комплектом ВАЗ 2110-2115, ГАЗ, УАЗ
(к генераторам 4052.3701, 409.3701, ПРАМО, «ISKRA», 5102.3771, 5112.3771, 5122.3771)

«Переключение уровней регулируемого напряжения производится встроенным в регулятор трехпозиционным тумблером в зависимости от следующих условий:
—Уровень «минимум» — 13,6 Вольта для эксплуатации автомобиля при температурах воздуха свыше +20 ºС, затяжных подъемах и др.;
—Уровень «норма» — 14,2 Вольта для эксплуатации автомобилей в температурном режиме 0 ºС — +20 ºС;
—Уровень «максимум» — 14,7 Вольта для эксплуатации автомобилей при отрицательных температурах воздуха; при включении многочисленных дополнительных потребителей тока; после долговременной стоянки; после значительной разрядки аккумулятора, вызванной подключением устройств (магнитола, телевизор, холодильник и др.) при неработающем двигателе.»

Сделаем небольшой вывод: Поставил переключатель в положение «Норма». При включенной магнитоле, ближнем свете, при включенной печке напряжение на клеммах 14 вольт.
Где то читал, что эти регуляторы недолговечны. Ну не знаю, покатаемся, посмотрим. Пока неделю без всяких проблем езжу.

Трехуровневый регулятор напряжения ваз 2109 карбюратор

Трехуровневые регуляторы напряжения с установочным комплектом предназначены для автоматического поддержания напряжения на зажимах генератора переменного тока транспортных средств.

Применяются на автомобилях с генераторами, обмотка возбуждения которых подключается в плюсовую цепь.

Регуляторы позволяют обеспечить оптимальный режим заряда аккумуляторной батареи в зависимости от ее состояния и температуры окружающей среды, регулируя напряжение зарядки в широких пределах. Применение таких регуляторов продлевает срок службы аккумуляторной батареи.

В зависимости от типа генератора автомобиля, регуляторы поставляются в комплекте с соответствующим щеточным узлом или установочным корпусом интегрального регулятора напряжения и соединительным проводом.

Конструкция приборов предусматривает встроенный трехпозиционный тумблер для переключения уровней напряжения:

— положение переключателя «min» (13,6В) — для работы при высокой температуре окружающей среды (>20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);

— среднее положение переключателя (14,2В) – для работы при температуре окружающей среды от 0ºС до 20ºС;

— положение переключателя «max» (14,7В) — для работы при отрицательной температуре окружающей среды, а также для подзарядки разряженного аккумулятора.

Трехуровневые регуляторы напряжения применяются взамен штатных.

Тип: встроенный

Регулируемое напряжение: при 4000 об/мин вала генератора — 13,9-14,3 В, при 2200-10000 об/мин — 13,5-14,6 В

Падение напряжения при токе возбуждения 3 А между выводами «Ш» и «-«: 1,3 В

Изменение тока нагрузки: 0,3-36 А

Масса: 0,065 кг

Технические характеристики регулятора напряжения 61.3702-02

Регулируемое напряжение: при 4000 об/мин вала генератора — 13,6-14,1 В

Номинальный ток: 5 А

Примечания и дополнения

Еще статьи по регуляторам напряжения генератора автомобилей ВАЗ 2108, 2109, 21099

И все таки я смог его поставить! Уже спрашивал почему со штатными щетками авто заводится и все работает, а с трехуровневым регулятором напряжения (ТРН) стучит реле, как будто акб севший. Ответ не дал никто! Все поиски по форумам дали примерно один и тот же ответ: Не знаю, себе ставил, все отлично, без проблем, доволен. В общем так и ездил со стандартными щетками, до недавнего времени. www.drive2.ru/l/10172763/ — запись с проблемой.

Недавно заметил падение напряжения до 13,4в, что очень мало, особенно для осени и зимы. В идеале 13,8-14,4 — норма для ваза, 13,6 — допустимо летом (разумеется, если нет мощных усилков, сабов и т.д. Щетки новые, прошли тысяч 5, вряд ли они, купил диодный мост, решил менять.

Посмотрел 2 статьи:
www.drive2.ru/l/6808751/ — автор MotorSem — установка ТРН (мне статья помогла убедиться, что я купил нужный ТРН)
www.drive2.ru/b/2850229/ — автор Back2life — как правильно заменить диодный мост и установка ТРН (больше всего пригодилось видео с типичными ошибками при замене моста)

Пошел в гараж и начал делать. Погода дождливая, было не до фотографий, как нибудь скину фото результата. В принципе все фото есть в ссылках выше. Заменил мост, прозвонил старый, еще не помер, но жизнью его уже потрепало. Новый мост обошелся в 450р, а ТРН уже был, покупал в январе так же за 450р.

Убедился в правильной сборке (в принципе собрать неправильно практически невозможно, но все же, так надежнее). Прикрутил щетки и сам блок регулятора напряжения к хорошей массе. Пробую заводить. Кое как 1 раз завелась, попытки так с 7-ой и больше завести не не удалось. стучат релюхи, втягивающе, все приснаки сдохшего акб.

Читать еще: Ниссан кашкай какой аккумулятор

Попробовал кинуть «+» напрямую на втягивающее — завел с пол-оборота!
Вывод: ТРН рабочий, подходит. Зарядка была как и положено 14.2 вольта в среднем положении.

В чем проблема?
В цепи от замка зажигания до втягивающего стоит разгрузочное реле и оно уже новое, то есть и не реле.
вытаскиваю реле.
проверяю провод от втягивающего на само реле (кидаю на «+» в обход замка) — с пол-оборота
Вывод: провод целый.

На реле еще идет силовой «плюс». Замыкаю провод на втягивающее с силовым «плюсом» — с пол-оборота.

Осталось 2 управляющих провода на реле.
Раз реле включается, то «плюс» скорее всего есть. проверяю это вольтметром при повороте ключа в 3-е положение (пуск двигателя). Напряжение 1 в 1 как на клемах акб.
Вывод: Управляющий «+» целый, замок исправный.

Остался еще 1 провод управляющий «-«. а на нем потери до 5 вольт!
Рядом был еще 1 минусовой провод с пустой клеммой (прям как специально для меня), его и прицепил, вместо того. Искать старый провод не было ни времени ни желания (под дождем), замотал его изолентой и оставил до лучших времен. На следующий год планирую чистить проводку от «соплей» прошлых владельцев, за одно и с этим проводом разберусь. (В этом году почистили другую девятку, выдрали около 1 кг лишних проводов! из них очень много оголенных, при чем плюсовых!)

Теперь регулятор работает, как и положено.

Почему авто запускалось со штатными щетками? Видимо ТРН требует на себя больше тока (Ампер), чем штатка, а из за плохого контакта не хватало разгрузочному реле и втягивающему.
(Кстати об минусовую клемму я чуть было не обжегся при попытках запустить двигатель. За одно и на ней контакт почистил).

Теперь все отлично:
14.5-14.7В — верхнее положение
14.1-14.3В — среднее
13.6-13.8В — нижнее

Думаю щетки притрутся и напряжение будет с меньшим разбросом. Замерял на ХХ, при оборотах вроде как тоже ничего не менялось.

После ремонта гены динамика авто немного, но заметно улучшилась, что все таки говорит о том, что раньше напряжения не хватало. Надеюсь кому-нибудь этот пост поможет.

Реле зарядки ваз 2109 карбюратор где находится

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Тем кто занялся ремонтом автомобильного генератора не обойтись без процедуры проверки реле регулятора. Как проверить реле регулятор ВАЗ смотрите видео урок.

И так имеется реле регулятор 3613702 который устанавливается на Самары (ВАЗ 2108, 2109) и чтобы его проверить нужен источник питания напряжением около 16 В и лампочка, а также все данные будут сниматься мультиметром. Подавая напряжение следим за лампочкой (накалом) в районе 14 В она должна погаснуть если реле исправно.

Описание процедуры проверки работоспособности регулятора напряжения

Рассматриваемая поломка сопровождается такими неполадками, как:

увеличение расхода топлива при одновременном снижении силы тяги автомобиля;
тусклый свет лампочек габаритных огней, поворотников и панели приборов в салоне.

нужно взять вольтметр;
завести двигатель автомобиля и установить число оборотов на 1500-2000 в минуту;
включить ближний свет фар;
провести замер напряжения на клеммах АКБ.

Такая же диагностика возможна и для машины ВАЗ 2108.

Диагностика работоспособности регулятора напряжения на снятом генераторе

Дополнительным плюсом служит то, что при диагностике неполадок одновременно можно обнаружить неисправность и в щетках.

Вместо заключения

Остается лишь пожелать меньше поломок автомобиля и удачной, безаварийной езды по трассам!

Реле – регулятор в сборе со щеткодержателем

Всем автолюбителям очень знакома проблема, когда по утру любимый автомобиль вдруг не заводится, и причина совсем банальная, севший аккумулятор, а самое обидное, что он совершенно новый. Такая неприятность связана с проблемой в работе генератора и его деталей, важнейшей из них и требующей регулярной проверки является реле – регулятор.
Как правило, замена реле генератора ваз 2109 надолго решает эту проблемку, так как именно от его работы зависит зарядка аккумулятора, работа электрогенератора и системы электропитания машины, работа всех электроприборов. Наша инструкция поможет справиться с этой задачей самостоятельно.

Назначение генератора и реле в нем

Электрогенератор в машине предназначен:

Для получения электрической энергии, от которой осуществляется электропитание аккумулятора
Когда нарушается нормальная работа автомобильного электрогенератора, батарея аккумуляторная начинает разряжаться, и проедете вы не долго после этого
Бывает, когда аккумулятор мощный его хватает приехать домой, однако с утра машина уже не заводится
Электрогенератор находится под капотом вашей машины и работает от ременной передачи
Существует ряд причин поломки электрогенератора, среди которых выработка щеток, неисправность зарядного реле, поломка диодного моста и заклинивание подшипников, а так же разрыв в цепи одной из обмоток

Регулятор напряжения (реле — регулятор) служит:

Для поддержания напряжения в бортовой сети машины в необходимых пределах при любых режимах работы, таких как изменение частоты вращения ротора электрогенератора, скачки электрической нагрузки, изменение температуры окружающей среды
Вдобавок, он выполняет такие дополнительные функции как защита элементов генераторной установки от работы в аварийных режимах и от перегрузок, обеспечивает автоматическое включение в бортовую сеть машины силовую цепь электрогенератора либо обмотку возбуждения

Проверка генератора

Необходимо проверить авто генератор на ваз 2109, чтобы выяснить причину неисправности:

Если присутствуют посторонние шумы в его работе – скорее всего, износились подшипники вала электрогенератора
Пониженное напряжение на «выходе» электрогенератора – означает износ щеток(см.Ваз 2109: замена щеток генератора своими силами) либо слабое натяжение приводного ремня
Повышение либо понижение напряжения на «выходе» могут быть последствиями неисправности диодного моста электрогенератора

Чтобы выполнить первичную диагностику неисправностей – вам достаточно выполнить такие несложные процедуры:

Проверяем, с помощью вольтметра, напряжение на аккумуляторных клеммах. Когда мотор запущен и электрогенератор исправен, напряжение на клеммах батареи должно колебаться от 13,8 вольт до 14,5 вольт
Включаем двигатель и прислоняем ладонь к корпусу электрогенератора, чтобы выявить вибрацию. Когда увеличен износ подшипников, вибрация, которая передается на корпус электрогенератора, будет легко ощутима, а перепутать ее с другой посторонней вибрацией просто невозможно
Проверяем натяжение ремня электрогенератора: при остановленном моторе надавите на ремень пальцем – прогиб под воздействием пальца не должен составлять более 1 — 1,5сантиметра

Прежде чем снимать сам электрогенератор, во избежание лишней и ненужной работы, снимите сначала своими руками реле, расположенное на корпусе электрогенератора и проверьте состояние щеток и самого реле в частности:

Снятие реле не требует снятия генератора с двигателя
Реле в генераторе располагается в задней части, и прикреплено к нему всего лишь двумя болтами
Для их откручивания Вам потребуется «крестовая» отвертка
Откручивать болты следует аккуратно, иначе уроните их защиту картера, а доставать их оттуда станет дополнительной проблемой
Чтобы окончательно снять реле вам необходимо будет отсоединить проводок с контактом типа «мама»

Проверка состояния реле

После снятия, необходимо сразу проверить работоспособность реле — регулятора напряжения, а так же щеткодержателя и на всякий случай конденсатора, снятого с генератора:

Для проведения проверки вам понадобится источник питания, с возможностью переключения (изменения значения) напряжения
Например, подойдет зарядка для вашего аккумулятора
А еще пригодится контрольная лампочка стандартного напряжения
Подключаем контрольную лампочку к щеткам реле – регулятора
Затем подключаем напряжение 12Вольт, подсоединив минус к массе, а плюс кидаем на клемму реле – регулятора напряжения, как на фото ниже
Контрольная лампочка при этом должна загореться
Теперь увеличиваем подаваемое напряжение до 15-16Вольт
Контрольная лампочка после этого должна погаснуть

Такая проверка покажет нам, если лампочка при повышении напряжения все же не погасла либо она вообще загоралась еще в первом случае, тогда неизбежна замена реле на генераторе ваз 2109 со щеткодержателем в сборе.

Схема подключения питания и контрольной лампы к реле – регулятору для проверки его исправности

Если с реле – регулятором все в порядке остается проверить состояние щеткодержателя, для этого:

Необходимо нажатием пальцев проверить сначала легкость перемещения самих щеток в их посадочных местах (пазах), а затем измерить величину выступания щеток
Эта величина должна быть не меньше чем 5миллиметров
Не допускается появления на поверхности щеток следов от разнообразных механических повреждений — глубоких царапин, сколов, трещин
Щетки с дефектами, повреждениями либо не соответствующие допустимой длине следует заменить (отдельно, либо в сборе с реле, если устраивает цена)

Щетки с дефектами

Завершаем проверку выявлением состояния конденсатора (при необходимости).
Для проверки нам понадобится мегомметр либо обычный мульти тестер, включенный в режиме измерения сопротивления до 1-10МегаОм:

Включите прибор, который будет показывать значение сопротивления, стремящееся к бесконечности
Затем подключите выводы от тестера к конденсатору, наблюдайте в момент их подключения, должно происходить уменьшение сопротивления, а после этого сопротивление снова стремится к бесконечности
При наблюдении такого явления знайте, что ваш конденсатор исправен
Иначе приобретайте новый и выполняйте его замену
Установите обратно в ваз 2109 реле на генератор

На этом проверка реле – регулятора окончена, все проще простого, на всякий случай можете ознакомиться с видео материалом на эту тему.
