Регулятор напряжения ваз 2107

Ремонт реле регулятора напряжения на Ваз 2107

Обычно о том, что в автомобиле ВАЗ 2107 есть регулятор напряжения вспоминают тогда, когда возникает проблема с зарядкой аккумулятора. Если быть совсем точным в определениях, то реле напряжения приходит на ум сразу, как только оказывается, что, несмотря на наличие зарядки, аккумулятор практически полностью разряжен. Рассмотрим подробнее, для чего же нужен регулятор напряжения в автомобиле ВАЗ 2107.

Не вдаваясь в тонкости электроники, регулятор напряжения предназначен для регулировки напряжения на выходе генератора в зависимости от режима работы двигателя. Вполне естественно, что при изменении оборотов изменяется и уровень напряжения. А если оно падает до 12 вольт и ниже, аккумулятор перестает заряжаться.

Следовательно, при появлении подозрений на наличие неисправности в системе зарядки ВАЗ 2107, необходимо в первую очередь проверить напряжение на клеммах аккумулятора. Это можно сделать при помощи обычного вольтметра или мультиметра (тестера). В нормальном режиме напряжение должно составлять примерно 13-14 вольт. Если же оно падает ниже 13, следует обратить внимание на реле, возможно потребуется его замена.

В зависимости от типа используемого в автомобиле генератора, регулятор бывает внутренний трехуровневый и наружный. Внутренний является встроенным в генератор и обычно используется в автомобилях ВАЗ 2105 и 2107, наружный же применяется в более ранних моделях классики и находится в подкапотном пространстве на левой арке.

Исходя из типа регулятора, его замена имеет свои особенности. Замена наружного регулятора не составляет никаких проблем. При помощи ключа на 8 откручивают две гайки крепления и отсоединяют провода от клемм 15 и 67. Новое реле устанавливают в обратной последовательности. Проверив правильность подключения проводов к клеммам регулятора, и наличие надежного контакта его корпуса на массу, можно заводить двигатель и повторно мерять напряжение, чтобы убедиться в устранении неисправности.

Внутренний трехуровневый менять несколько сложнее из-за ограниченности доступа к генератору. Но, несмотря на это, задача вполне выполнима даже без его снятия. Замена регулятора, как и в случае с наружным, сводится к отсоединению проводов и выкручивании, при помощи крестообразной отвертки, двух винтов крепления. После этого реле вынимается из корпуса генератора. Установка нового регулятора происходит в обратной последовательности. После сборки проверяется уровень напряжения.

Следует отметить, что не всегда замена регулятора происходите по причине выхода его со строя. В последнее время все чаще автолюбители прибегают к замене генератора вместе с реле со старого образца на новый. Такого рода тюнинг становится возможным благодаря полной взаимозаменяемости обеих моделей. Причиной, побуждающей владельцев автомобилей на такой шаг, является высокая эффективность, которой отличается трехуровневый регулятор от стандартного.

Реле нового образца обеспечивают требуемый уровень напряжения в автоматическом режиме. Плюс к этому, оно имеет более широкий, по сравнению со штатным, диапазон регулировки, благодаря чему аккумулятор получает оптимальный заряд. При таких условиях срок службы аккумуляторной батареи значительно увеличивается. На принципиальной схеме электрических цепей ВАЗ 2107, приведенной ниже, реле обозначено цифрой 7.

Установка трехуровневого регулятора напряжения на LADA

Одной из популярных доработок среди владельцев автомобилей LADA считается установка выносного трехуровневого регулятора напряжения (ТРН). Расскажем про его назначение и как его установить своими руками.

Для чего нужен

Нагрузка на бортовую сеть автомобиля меняется в широких пределах. Зависит это от разных факторов, например, от времени года (температуры) и от источников потребления. Низкое напряжение приводит к недозарядке аккумулятора, что сокращает его срок службы. Выносной трехуровневый регулятор напряжения позволяет переключать уровень напряжения зарядки аккумулятора по желанию (например, минимум 13,6В; максимум 14,7В).

Какой ТРН подходит на LADA

Генератор, артикулАвтомобильТРГ, артикул
26.3701, 37.3701, 371.3701, 372.3701ВАЗ-2107, -2108, -2109, -2110, ОКА67.3702-01
3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214ВАЗ, ГАЗ67.3702-02
4052.3701, 409.3701, ПРАМО “ISKRA» 5102.3771, -10, 5112.3771, -10, 5122.3771, -10, -30, 5142.3771, AAK 5727ВАЗ, ГАЗ, УАЗ с генераторами ПРАМО «ISKRA» 5102.3771, 5122.377167.3702-04
Г222ВАЗ-2104, -2105, -210767.3702-09
26.3701, 37.3701, 371.3701, 372.3701ВАЗ-2107, -2108, -2109, -2110, ОКА67.3702-11
3002.3771, 332.3771, 3202.3771, 3212.3771, 4302.3771, 94.3701, 9402.3701, 9422.3701, 3740.3771-38, 3743.3771-61, 3747.3771-93, eld-a-21214, LG01214ВАЗ, ГАЗ67.3702-12
генераторы с дополнительной тройкой диодов, обмотка возбуждения которых подключается в плюсовую цепь673.3702

Инструкция по установке и подключению

Для автомобилей Lada (кроме Vesta, XRAY), автор фото :

1. Снять генератор.

2. Снять пластиковый кожух генератора. Для этого сначала следует отсоединить провод возбуждения генератора. Затем отвернуть гайку со шпильки (ключ «на 10») и отвести силовой провод в сторону. Далее, отстёгиваются 3 защелки на пластиковом кожухе.

3. Снять штатный регулятор напряжения с генератора. Для этого выкрутить два винта (ключ «на 8») и отсоединить провод.

4. Установить трехуровневый регулятор напряжения на генератор вместо штатного.

5. Вывести 2 провода для модуля управления. Сам модуль следует крепить в условиях уверенного контакта с «массой» и как можно дальше от вероятности попадания влаги. Например, на шпильку вблизи правой фары.

Для автомобилей Lada Vesta, XRAY (с генератором Valeo TG12C209).

Этот генератор не отличается от прошлых, отличие только в регуляторе напряжения. Он общается с ЭБУ двигателя по «lin» интерфейсу. Задача этого «lin» — не давать потерь приёмистости на мощностных режимах. Установив ТРН мы отрезаем возможность контролировать регулятор с помощью ЭБУ!

Для этого генератора пока нет готового решения в виде ТРН, поэтому конструкцию придется дорабатывать.

  1. трехуровневый регулятор напряжения (артикул 67.3702-01)
  2. колодка 2-контактная 904576 NORD YADA
  3. регулятор напряжения генератора (оставить штатный (если живые щетки) или ARV1103AD)
  4. провод для питания регулятора (2 метра)

2. Снять регулятор напряжения, открыть крышку и вычистить все из под неё. Установить крышку обратно.

3. Изолировать минусовую щётку от «массы» (например, рассверлить минусовой выход, подложить шайбы). Нужно полностью исключить контакт регулятора с генератором.

4. Припаять разъём «мама» к щёткам.

5. Припаять разъём «папа» к 3-х уровневому регулятору. Также к плюсовому выходу подключить дополнительно провод, который нужен для питания регулятора и ротора.

  • Выход «Ш» на регуляторе — к минусовой щётке.
  • Выход «+» — к плюсовой щётке.

На выход «+» нужно подать 12В, которые появляются при включении зажигания:

Проверяем работу

Как использовать режимы:

  • Положение переключателя «min» — для работы при высокой температуре окружающей среды (выше 20ºС), а также при эксплуатации в особо тяжелых условиях (движение в пробках, затяжные подъемы в горах и пр.);
  • Среднее положение переключателя – для работы при температуре окружающей среды от 0ºС до 20ºС;
  • Положение переключателя «max» — для работы при низкой температуре окружающей среды (ниже 0ºС), а также для подзарядки разряженного аккумулятора.

Без нагрузки:

Средняя нагрузка (ПТФ, габариты, музыка и вентилятор отопителя на первой скорости):

Максимальная нагрузка, активировано максимальное число потребителей:

А вы будете устанавливать на свой автомобиль трехуровневый регулятор напряжения? Участвуйте в опросе, оставляйте свои отзывы в комментариях.

Напомним, еще одна причина низкого напряжения бортовой сети может быть плохая «масса».

Трехуровневый регулятор напряжения для ВАЗ-2107

На автомобилях ВАЗ 2107, собственно как и на других моделях отечественного автопрома, существует одна серьезная проблема, которая связана с быстрым разрядом аккумулятора. В результате возникают проблемы с запуском двигателя, а фары начинают светить тускло. Приходится практически 1 раз в 2-3 года приобретать новый аккумулятор, хотя при нормальной работе генератора его срок службы составляет не менее 5 лет. Для решения сложившейся проблемы недозаряда можно установить трехуровневый регулятор напряжения для автомобиля ВАЗ 2107. В конструкции автомобиля с завода устанавливается стандартный регулятор, который имеет простейшую конструкцию, что делает его малоэффективным.

Плюсы от установки трехуровневого регулятора

Трехуровневый регулятор напряжения на ВАЗ 2107 способен поддерживать постоянное напряжение, выдаваемое генератором в автомобильную сеть. Посредством такого изделия удается сберечь и повысить ресурс АКБ. Помимо регулирования напряжения, трехпозиционные регуляторы способны поддерживать ток в определенном диапазоне.

К ряду основных преимуществ рассматриваемого устройства относятся:

  • Основная плата устройства располагается не в самом генераторе, а вдали от него, что способствует меньшему нагреванию изделия, а также продлению срока службы.
  • Возможность регулирования уровня напряжения вручную благодаря специальному переключателю. Работает устройство от переключателя.
  • Значительно выше уровень заряда, в отличие от штатных изделий.

Проблем с пуском двигателя, особенно в морозные дни, когда стартеру очень сложно запустить мотор, можно избежать путем замены стандартного устройства на трехпозиционный. Большие нагрузки электрической цепи в автомобиле, такие как фары, печка, обогрев стекла, могут способствовать разрядке АКБ, даже при условии работающего двигателя и исправности штатного изделия.

Виды реле регуляторов бывают простыми, трехуровневыми и с термокомпенсацией. В щеточном отделе стандартно установленного генератора семерки в большинстве случаев установлен вариант с термокомпенсацией. Но, как показывает практика, в плане терморегулирования, эти регуляторы в большинстве своем является малоэффективными. В последнее время среди водителей ВАЗ 2107 и других моделей Лада, трехуровневый тип набирает все большую популярность. Владельцы авто, установившие такой регулятор, в подавляющем большинстве признают его более эффективным, нежели штатный.

Характеристики устройства «Энергомаш» для ВАЗ 2107

Регулятор напряжения «Энергомаш» для ВАЗ 2107 оснащается тремя диодами типа «25С» и переключателем режимов. С их помощью и осуществляется трехступенчатое изменение напряжения. Трехуровневый балансир еще называют инжектором тока, так как устройство способно поддерживать его на уровне до 6А. Основной функционал трехуровневого регулятора напряжения для ВАЗ 2107 модели «Энергомаш» основывается на изменении силы тока от генератора, повышая тем самым напряжение бортовой цепи до 13,6-14,7 В.

Первый режим работы предусматривает поддержание напряжения на выходе генератора в 13,6 Вольт. Переключатель следует устанавливать в таком положении, когда температура окружающей среды составляет от +20 градусов и выше. Переключатель в нейтральном положении следует ставить при температурных значениях от 0 до +20 градусов. И в третьем положении генератор будет выдавать напряжение 14,7 В, когда температура воздуха составляет от 0 до -20 градусов.

Важно знать! Модель «Энергомаш» обойдется примерно в 350 рублей.

Замена стандартного изделия на ВАЗ-2107

Подключение трехпозиционного регулятора, а точнее, смена штатного изделия, не представляет собой никаких трудностей. После приобретения изделия следует выполнить следующие действия:

  1. Первоначально требуется снять защитную крышку генератора. Не забудьте отсоединить клемму «минус» от АКБ.
  2. Штатная деталь извлекается путем вывинчивания двух болтов под отвертку или ключ на «6», что зависит от того, какой генератор ВАЗ установлен на автомобиле. Необходимо снять также и клемму.
  3. После этого сравниваем штатное устройство с трехуровневым. Щетки и крепления должны быть идентичной конструкции, в противном случае, потребуется заменить изделие.
  4. Устанавливается новое изделие на место штатной «таблетки», после чего фиксируется крепежными элементами (болтами).
  5. Корпус изделия следует закрепить на «массу» автомобиля в любом удобном месте(на фото ниже). Сделать это не сложно, так как провод достаточно длинный.
Читать еще:  Какой двигатель можно поставить на ваз 2101

После установки такого изделия владелец автомобиля ВАЗ-2107 сможет навсегда забыть о постоянных проблемах с подсевшим аккумулятором, так как новый регулятор будет более стабильно его подзаряжать при определенных температурных условиях.

Реле-регуляторы напряжения ВАЗ 2107 в Балашихе

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800.
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик».
Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант».
Для перехода на сайт нажмите «В магазин»

Реле регулятор напряжения ваз 2107

Знание устройства электрооборудования даже на начальном уровне позволит обезопаситься от более сложных поломок. Тем более, что в классических моделях Жигулей электрооборудование выполнено на самом простом уровне. Зная устройство электросистемы можно запросто выявить причину поломки, даже самой сложной, а в случае, если аккумуляторная батарея разряжается слишком быстро или не берет зарядку, можно говорить о неисправности реле.

Содержание:

Для чего нужно

Реле регулятор 2107 необходим для обеспечения стабильного зарядного тока для аккумулятора и выравнивания перепадов напряжения в бортовой сети. Перепады неизбежно возникали бы, поскольку генератор крутится с разной частотой и ток на его выводах может сильно отличаться от номинальных 12 вольт. Если напряжение падает ниже, аккумулятор не может заряжаться, а многие электроприборы попросту не работают. Так же и при слишком большом напряжении аккумулятор может закипать, а приборы выходить из строя.

Если зарядный ток на АКБ падает, в первую очередь проверяют регулятор, поскольку сам генератор из строя выходит крайне редко. Зарядный ток просто проверить на клеммах АКБ при помощи тестера или мультиметра. В нормальном режиме напряжение системы должно быть в пределах 13-14 вольт. В случае, если показатели ниже , чем 12 В, тогда регулятору может светить замена.

Виды реле-регуляторов

Все регуляторы, которые применялись на автомобилях ВАЗ в разное время, могут быть всего двух видов:

  1. Наружный регулятор.
  2. Трехуровневый внутренний регулятор.

Начиная с автомобилей 2105 и 2107, завод устанавливал только внутренние реле на генератор. Наружные же применялись на более старых моделях и они были вынесены из генератора, поскольку особой компактностью не отличались. На этих машинах реле устанавливалось под капотом на брызговике слева.

Если была необходимость заменить наружный регулятор, то это делалось легко и просто — он был в доступном месте, крепился прямо к кузову саморезами, снимался элементарно просто. Главное, что нужно было учесть при его замене — соответствие клемм контактам 67 и 15. Достаточно было просто проверить по схеме правильность подключения нового реле, заводить мотор и проводить замер снова.

Внутренний регулятор ВАЗ 2107

С заменой внутреннего реле могут возникнуть сложности, поскольку установлен он на тыльной стороне генератора, а доступ к нему несколько усложнен. Несмотря на это, замена проводится даже без снятия генератора, прямо на машине. Он прикручен двумя винтами к корпусу. Открутив эти винты крестовой отверткой и отсоединив клемму, можно вынуть его и заменить новым.

Часто владельцы ВАЗ старых моделей меняют генератор по причине выхода из строя. В этом случае нужно свериться со схемой подключения генератора старого автомобиля, чтобы удалить старый прибор или хотя бы отключить его из системы. Реле старого и нового образца имеют абсолютно одинаковые характеристики, поэтому полностью взаимозаменяемы. Но при этом новый регулятор отличается более стабильной работой, точностью и долговечностью по сравнению со старым. Кроме этого новый образец обеспечивает оптимальный заряд АКБ любой емкости, а это существенно влияет на срок службы батареи.

Диагностика

Для проверки установленного реле достаточно просто замерять напряжение на клеммах АКБ, и станет понятно, в каком оно состоянии. Чтобы проверить снятое , которое вызывает подозрения, способ проверки несколько другой, но в любом случае это поможет выявить:

  1. Отсутствие или плохой контакт в выводах щеткодержателя.
  2. Обрывы щеточных проводников.
  3. Неисправность самого реле.

К щеткам регулятора просто подключается мультиметр или контрольная лампа на 12 вольт, мощность которой не превышает 2 Вт. Достаточно подать 10-12 В, как лампа должна загореться или мультиметр должен показать соответствующее значение. После этого подается напряжение больше номинального — 16-20 вольт. В этом случае реле должно сработать, а лампа гореть не должна. Если лампа продолжает гореть при повышении напряжения, значит регулятор пробит и не исполняет свои функции. В этом случае он подлежит замене. Также при замене стоит обращать внимание на состояние щеток. Они должны выступать за пределы щеткодержателя не более, чем на 5 мм.

Таким образом можно протестировать свой регулятор и спасти аккумулятор от преждевременного износа. Следите за напряжением в сети, и удачных дорог!

Регулятор напряжения ваз 2107

Этот товар выбрали 6 покупателей

  • Описание
  • Доставка и оплата
  • Отзывы (0)

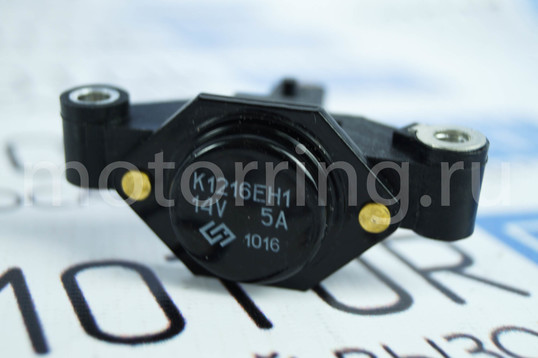

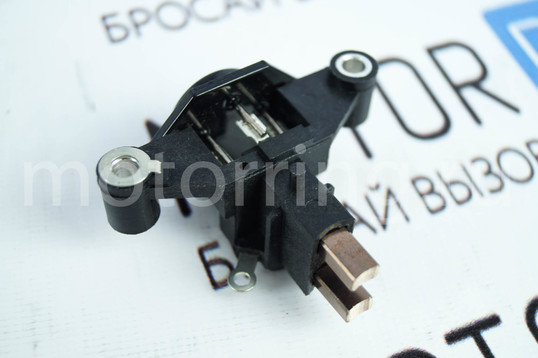

Оригинальный регулятор напряжения со щеточным узлом на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Лада Приора, 4х4 Нива, Шевроле Нива, предназначен для замены вышедшего из строя штатного.

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Бортовой журнал ВАЗ 21074 (2006 г.)

Неисправности: Надоело -поставил 3-уровневый регулятор напряжения

Привет! После небольшой проблемы с генератором http://avtomarket.ru/journal/VAZ/2107/35838/ и заменой сгоревшего регулятора напряжения на новый, вроде бы обрадоваться, но через пару дней он опять отказал. Напряжение начало скакать до 16,8-17 Вольт по замерам мультиметром, на панели загорелась лампа неполадки в двигателе, что грозило выходом из строя всей электрики.

Снова снял генератор, но теперь отнес знакомому слесарю на проверку, тот подтвердил мои догадки что снова сгорел регулятор и его надо менять. Вот этой фирмы, возможно просто попался брак.

Подумав, чтобы в следующий раз опять разбирать полмашины, решил поставить выносной регулятор или, на крайний случай, выпаять стандартную таблетку. Но вспомнил, порывшись в интернете,люди дали совет купить трехуровневый регулятор от Энергомаша, так что съездил до магазина и купил его. Упакован он в такую коробочку, кстати, для каждого генератора свой и отличается щеточным узлом, как я понял.

Дается на него гарантия 1 год. От стандартной «таблетки» отличается тем, что щеточный узел отпаян от реле, а оно находится в маленькой черной коробочке с переключателем, и соединены они через провода.

На регуляторе имеется 3 напряжения: низкое 13,6 В, номинальное 14,2 В, и высокое 14,7 В. В зависимости от температуры окружающей среды, состояния АКБ и потребителей его переключают вручную через тумблер.

Недолго думая, установил щеточный узел на место, в задней пластиковой крышке генератора надо срезать одно ребро для вывода проводов наружу.

Сам регулятор прикрутил к болту на крыле к «массе.

Так вот, возникает непонятка. Когда завожу автомобиль, проверяю напряжение на батарее — во всех трех режимах на холостом ходу при выключенных потребителя показывает заявленные значения с небольшими отклонениями.

Но только стоит включить все потребители: обогрев заднего стекла, ближний и дальний свет, противотуманные фары и печку, как напряжение тут же падает и держится в районе 12 В и даже ниже, независимо от режима на котором работает регулятор.

Со стандартным регулятором я такого не замечал, до того как он перегорел он всегда держал 14 В. Немного подтянул ремень, проверил «массу», измерил напряжение уже на ходу, все получалось также, при включении большого числа потребителей напряжение стремилось к 12 Вольт.

Только при достижении 2-3 тысяч оборотов на 4-й передаче ток зарядки был номинальным 14 В.

Разве напряжение должно так «гулять»? В чем может быть причина неисправности, или так и работает этот регулятор? Кстати, разряда батареи после нескольких дней такой езды пока не замечено.

Думаю, проверить батарею на всякий случай, и кинуть дополнительную «массу» на двигатель.

Читать еще:  Плюсы и минусы пневмоподвески ауди

Удачи на дорогах!

  • Еще про эту машину:
  • Бортовой журнал
  • Поломки
  • Электрика, прогар глушителя, фильтр антифриза и др
  • ОСАГО и Транспортный налог 2020. Новые изменения
  • Замена прогнившего пола запасного колеса ВАЗ-2107
  • Замена подкрылка, дыра в пороге и закись цилиндра
  • Замена подушек стабилизатора ВАЗ-2107 своими рукам
  • Течь из под натяжителя ВАЗ-2107 — устраняем
  • Попал в яму на трассе, думал проскочил, но через … 218000 км
  • Начало истории: http://av… 218000 км

Генератора жили никогда не хватало на всех потребителей на оборотах хх.

И определитесь ток или напряжение.

Ток заряда(разряда), а по напряжению косвенно определяем заряд или разряд.

Так и должно быть. Все нормально работает. Ставьте средний вариант и все будет нормально.

Может и должно, но почему старая таблетка показывала при таких же условиях 14 В на холостых, хотя и прожила пару дней?

Этого не может быть. При большой нагрузке и низких оборотах у зтого генератора недостаточно мощности, чтобы поддерживать 14 В.

Еще степень заряженности аккумулятора может влиять, если он заряжен и исправен, то много не потребляет. Если разряжен, то много берет на себя.

Проверка на советских авто проводится при включенных фарах и оборотах 2000. При этих условиях напряжение должно быть 13,9-14,5В. На ХХ мощности гены не хватает.

Спасибо, тоже так думал, наверное поэтому таблетка и сгорела, дефект был

Вообще таблетка работает просто вкл/выкл и регулируется время на которое генератор включен. А акб усредняет напряжение. Поэтому генератор без нагрузки включать нельзя — погорит электроника.

ненадолго можно )) я переставлял акком на работающем моторе, никак было не прикурить. Все прошло норм

Совсем нельзя. Как вариант фары должны быть включены или какая то другая существенная нагрузка.

Насчёт дополнительной массы — правильное решение. Наверняка сгнил массовый провод между двигателем и кузовом, который находится внизу в самой грязи. Нужно бросить поверху дополнительный большого сечения (от 16-и квадратов и выше).

Уже прикупил, буду делать

Я считаю наоборот, это не совсем правильное решение. Гораздо лучшим вариантом вместо «колхозинга» еще одного провода «массы», будет ревизия (ну или в крайнем случае замена) уже имеющегося с пропайкой его обоих наконечников к проводу, зачисткой точек контакта и протяжкой соответствующих гаек. Кроме того, ты однозначно ошибаешься по поводу якобы «сгнившего» внизу провода между двигателем и кузовом . Во -первых, если бы так было на самом деле, то у автора были бы явные проблемы при пуске двигателя, поскольку в этом случае на порядок больше будет падение напряжения на данном участке цепи. а раз он об этом ничего не сообщает, значит и проблемы скорее всего тоже нет. Во-вторых, и это самое главное, того самого провода о котором ты упомянул, у машины автора (судя по типу и году выпуска) уже нет в природе, он скажем так, переехал в другое место. Поэтому, прежде чем, что-то советовать, неплохо бы хоть немного быть в теме обсуждаемого вопроса. (пардон за прямоту!).

Откуда мне знать, что провод мог куда-то переехать? Я на «классике» уже лет семь-восемь не езжу. На моей машине провод сгнил года за три-четыре с новья. Проблему с ненадежным пуском двигателя решил добавкой нового провода. Старый даже не трогал. Машину продал в возрасте 15 лет. Проблем с пуском после рестайлинга больше никогда не было. Напряжение как раз таки из-за повышенного сопротивления массы может просаживаться на любом потребителе.

Откуда мне знать, что провод мог куда-то переехать?

Тогда возникает резонный встречный вопрос, если не знаешь, зачем советуешь устранить то, чего не может быть?

Проблему с ненадежным пуском двигателя решил добавкой нового провода.

Честно говоря. я рад за тебя, что свою проблему ты решил. Но вот автору-то какое до этого дело? У него что разве были проблемы с пуском двигателя? Нет. По крайней мере он об этом здесь ничего не говорил. Тогда спрашивается, зачем уводить тему в сторону?

Помню, на четвёрке у меня такая же беда была с этим регулятором. Раза четыре менял, пока не попался хороший рабочий экземпляр. А вот на пятёрке — финке — работало всё отлично и не ломалось. То, что напруги не хватает на холостых при большой нагрузке, это нормально, если на оборотах выдаёт норму. Не заморачивайся.

Ладно, понаблюдаю за АКБ, не посадит ли

Да запчасти на Ваз говно полное, да и подделки много, может сразу китайский генератор от старвольт поставить.

Этот вроде ничего работает, понаблюдаю еще

Говно эти регуляторы.

Я поставил на подобный генератор от Зил

С доп реле. Нужное напряжение стоит уже начиная с тысячи оборотов с фарами и печкой (на первой скорости, при полностью заряженном аккумуляторе).. Пока доволен, стоит оно подешевле, купить у нас проще, я сделал термокомпенсацию- в холода напряжение больше.

Я полагаю, что зря автор отзыва повелся на эту поделку. Предвидя возмущенные возгласы отдельных посетителей этого ресурса, что мол опять этот Бронник почем зря мутит воду, отвечаю: я всегда объективно и непредвзято выражаю свое мнение по тому или иному вопросу, пусть может быть он бывает иногда слишком прямолинейным и с налетом ироничного сарказма, что порой не нравится некоторым товарищам. Но это так, к слову. А что касается обсуждаемого вопроса, то предлагаю всем вместе более детально рассмотреть, что собственно представляет собой этот девайс. Итак, надо отдать должное производителю, он все сделал все возможное, чтобы неискушенный покупатель выбрал именно его «изделие», тем более, что само название «ТРЕХУРОВНЕВЫЙ РЕГУЛЯТОР» звучит прямо таки магически, и рука сама собой рефлекторно лезет в карман за деньгами чтобы его скорей приобрести. К тому же производитель, без зазрения совести рекомендует его вместо штатного регулятора напряжения, пообещав при этом кучу благ для автолюбителя и увеличение ресурса аккумулятора, и более оптимальный режим заряда и т.д.

Итак, нижний уровень регулируемого напряжения 13.6 В по инструкции должен применяться при температуре воздуха 20 градусов и выше и при движении в пробках. В нашем городе этот режим по идее должен быть основным, поскольку пробки на дорогах присутствует круглосуточно и средняя температура 20 и выше держится около 6 месяцев в году, (кстати, сегодня солнце шпарило так, что к обеду в тени было тоже +20 градусов и это 1-го марта!).

Но вот с другой стороны, человек, хоть немного разбирающий в автоэлектрике, прочитав инструкцию, сразу начинает понимать, что производитель этого девайса его банально обманул, поскольку ни о каком увеличении ресурса АКБ в этом случае не может быть и речи, даже наоборот, намного сократит срок его службы, в связи с хроническим недозарядом, особенно если АКБ в возрасте более 2-х лет, тем более, что именно в пробках, при работе на ХХ (когда отдача генератора невелика) и АКБ порядочно разряжен (см. выше), на последний все равно давит нагрузка в виде фар, стопсигналов, вентилятора охлаждения двигателя и т.д.). что еще значиельно сокращает его срок службы. Становится очевидным, что 1-ый режим абсолютно не рабочий, и следовательно производителю нужно было оставить только 2-ой и 3-ий. Но ведь 2-х уровневый звучит куда менее помпезно, чем 3-х уровневый. Но идем дальше. Второй уровень по большому счету ничем особо не отличается от режима работы обычного регулятора и им поэтому мало кто будет пользоваться (зачем менять шило на мыло). Главным же достоинством этого девайса, по мнению некоторых, является чуть повышенное регулируемое напряжение 14,7 В. на 3-м уровне. Да, надо признать, что это действительно позволяет улучшить энергобаланс в бортовой сети автомобиля, обеспечить лучший заряд АКБ, (особенно батарей кальциевого типа и «возрастных»), ярче светят фары и т.д. Есть, конечно и минусы, например чаще перегорают лампы, но это мелочи. Но, вот с другой стороны, человек, хоть немного разбирающий в автоэлектрике, опять начинает понимать, что его и здесь производитель наглым образом надул, и вынудил заплатить больше на 300 руб. (по сравнению со стоимостью родного регулятора напряжения) за то, что он мог бы элементарно сделать самостоятельно заплатив в 100 раз меньше ( установив в цепь родного регулятора напряжения 3-х рублевый дополнительный диод подходящего типа или даже совершенно бесплатно, просто взяв для этих целей один из дополнительных диодов вышедшего ранее из строя диодного моста и валявшегося хламом где-нибудь на полке в гараже) и в итоге получив точно такой же результат! Вернее, даже лучше, поскольку в этом случае не будет «колхоза» из гофротрубки с проводами и коробчонки на брызговике. К тому же оригинальный родной регулятор напряжения обычно имеет компенсацию (которого нет у обсуждаемого девайса) величины регулируемого напряжения в зависимости от температуры окружаещего воздуха, что действительно весьма положительно влияет на общий срок ресурса АКБ.

Ну да ладно, поскольку дело уже сделано, не будет лишний раз разочаровывать автора и лучше переключимся на появившуюся у него после замены регулятора новую проблему с просадкой напряжения ниже 12 В при включении большого числа потребителей. Спешу его успокоить, поскольку скорее всего причина этой проблемы заключается в не притертых щетках к контактным кольцам ротора генератора. К тому же последние наверняка окислены больше нормы. В этом случае из-за неизбежного увеличения переходного сопротивления несколько снижается ток, текущий через обмотку ротора, и соответственно напряжение на выходе меньше, чем могло бы быть.. Через некоторое время щетки притрутся и все придет в норму.

Через некоторое время щетки притрутся и все придет в норму.

Реле зарядки Ваз 2107

О таком малозаметном, недорогом и надежном элементе электрической сети автомобиля, как реле регулятор напряжения ВАЗ 2107 вспоминают нечасто. Обычно ему уделяют внимание лишь после того, как аккумулятор перестает заряжаться и начинаются проблемы с заводкой двигателя. Чтобы не допускать этого, необходимо контролировать работу реле при нестабильном напряжении бортовой сети и производить замену при выявлении неисправности.

  1. Функции и расположение реле зарядки ВАЗ 2107
  2. Проверка реле регулятора напряжения ВАЗ 2107
  3. Замена реле регулятора напряжения ВАЗ 2107

Функции и расположение реле зарядки ВАЗ 2107

В ранних моделях применялся внешний регулятор напряжения ВАЗ 2107, который устанавливался на левой арке в подкапотном пространстве. В более новых моделях реле стали устанавливать вместе со щеточным механизмом генератора. Независимо от места расположения и конструкции (выпускаются реле на печатных платах или в виде единого полупроводникового модуля), функции устройств одинаковы — регулировка напряжения на выходе генератора автомобиля.

Читать еще:  Датчик давления в шинах лексус

Для поддержания правильного режима зарядки аккумулятора и нормального функционирования приборов бортовой сети авто напряжение на выходе генератора должно быть в пределах 13.6-14.6 вольт (лучше ближе к 14). Реле регулятора меняет напряжение в цепи возбуждения генератора в зависимости от напряжения на выходе, чтобы при любой нагрузке и оборотах он выдавал оптимальное напряжение. В случае неисправности реле зарядки ВАЗ 2107 напряжение сети может быть ниже или выше нормы. В первом случае аккумулятор будет разряжаться, во втором — закипит и может выйти из строя.

Проверка реле регулятора напряжения ВАЗ 2107

При появлении подозрений на счет неисправности следует проверить напряжение непосредственно на клеммах аккумулятора. Если напряжение ниже 13 или сильно превышает 14 вольт, причин может быть несколько:

  • неисправность реле регулятора напряжения;
  • поломка генератора;
  • плохой контакт в электрических соединениях между аккумулятором, генератором и реле.

Исправность реле зарядки ВАЗ 2107 можно проверить, отключив его от бортовой сети автомобиля. С наружным это сделать просто — достаточно снять с него пару клемм и открутить гайки крепления к кузову, используя ключ на 8. Внутреннее реле демонтировать сложнее, но операция вполне осуществима без демонтажа генератора. Для этого необходимо выкрутить пару винтов крепления реле к корпусу генератора.

[tip]Важно: перед тем, как отключать и демонтировать реле-регулятор генератора ВАЗ 2107 необходимо отключить провод массы от аккумулятора. Если этого не сделать, возможно короткое замыкание электрической сети, сопровождающееся выходом из строя предохранителей или даже выгоранием участка электропроводки.[/tip]

Причин неисправности реле три:

  • плохой контакт реле с выводами щеткодержателя (актуально для реле нового типа);
  • пробой полупроводников;
  • обрыв цепи в устройстве.

Чтобы проверить реле-регулятор ВАЗ 2107, необходим вольтметр или контрольная лампа и регулируемый источник тока напряжением 12-22 вольта.

Для проверки необходимо подключить минус источника питания к массе реле или выводу “Ш” (в зависимости от типа реле), а плюс — к выводу “В”.

Вольтметр или контрольную лампу необходимо подключить к щеткам или выходу реле. При исправном реле при подаче напряжения 12-14 вольт на выходе (щетках) должно появляться напряжение (загораться контрольная лампа). При подаче напряжения 16-22 вольт лампа должна гаснуть. Если лампа горит постоянно, то реле пробито. Если не горит независимо от входного напряжения — оборвано. В обоих случаях реле необходимо менять, так как оно не подлежит ремонту.

Важно: причиной отсутствия напряжения заряда может быть износ или “залегание” щеток генератора. Щетки должны выступать из щеточного узла не меньше, чем на 5 мм. При внешнем реле регулятора этот показатель контролируется отдельно, после разборки генератора.

Замена реле регулятора напряжения ВАЗ 2107

При поломке внешнего реле генератора ВАЗ 2107 следует заменить его на новое. Если же причина поломки кроется в щетках, замене подлежит только щеточный узел.

Старое внутреннее реле-регулятор можно заменить на новое “трехуровневое”, которое обеспечивает более надежную стабилизацию напряжения, учитывающую температурный режим и нагрузку на генератор.

Трехуровневыми их называют из-за трех преднастроенных режимов регулировки, переключаемых вручную. Сам переключатель устанавливается отдельно от реле, в удобном для водителя и защищенном от влаги и грязи месте.

При установке нового реле-регулятора необходимо обратить особое внимание на качество электрических контактов. При необходимости необходимо почистить клеммы и гайки крепления внешнего реле к корпусу.

Во избежание короткого замыкания подключать провод массы к аккумулятору можно лишь после установки на место реле и проводов питания.

Регулятор напряжения выходит из строя на ВАЗ 2107

Сгорел регулятор напряжения. После замены, почти сразу, пробило диодный мост. После этого поменял весь генератор на новый. На новом, через 2 дня, пробило регулятор напряжения(при повышении оборотов напряжение до 18-20 В).После замены регулятора, нового хватило также на 2 дня.Мне везет с запчастями или есть еще где поискать проблему?Машина 21054 (инжектор), генератор 73А. Все предохранители целы, все остальное работает исправно.

  • Закипает аккумулятор ВАЗ 2107 – 2 ответа
  • Сгорает реле регулятор в ВАЗ 2107 – 1 ответ
  • Почему быстро садится аккумулятор ВАЗ 2107? – 6 ответов
  • Почему мог накрыться новый генератор? – 6 ответов
  • Нет зарядки – 5 ответов

Вы катаетесь без защиты? Возможно на генератор попадает вода, грязь, снег. Дополнительных нагрузок, типа 2-ых противотуманных фар, музыки, не стоит? Возможно плохой контакт на силовой провод, из-за окисления клеммы. Из-за чего идёт перегрев и выход из строя комплектующих генератора.

Лампа аккумулятора горит, или не горит? Без снятия генератора не прозвонишь диодов. Проверьте еще раз подключение реле. И силовые провода. А может и действительно — совпадение на счет запчастей(только не в обиду).

Посмотрите еще возможные варианты проверки «шоколадки» по ссылке:

Первый генератор — выход из строя выпрямителя после замены регулятора, скорее всего совпадение. А вот со вторым очень велика вероятность брака.

Скорее, в диодном мосту, пробило диод до пробивания реле. Возможно аккумулятор не соответствует параметрам для данного генератора.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Самостоятельно проверяем регулятор напряжения генератора на ВАЗ 2107

Иногда аккумуляторная батарея ВАЗ 2107 по каким-то причинам перестаёт заряжаться, или заряжается очень слабо. Перебрав массу вариантов, автовладелец рано или поздно добирается и до регулятора напряжения на генераторе ВАЗ 2107. Можно ли проверить исправность этого устройства, не обращаясь в автосервис? Можно! Попробуем разобраться, как это делается.

Назначение регулятора напряжения

О назначении регулятора напряжения нетрудно догадаться из названия этого устройства. Задача регулятора — поддерживать силу тока, идущего с генератора, на таком уровне, чтобы напряжение, вырабатываемое тем же генератором, всегда держалось в заданных пределах.

При этом оно не должно зависеть от скорости вращения генератора. И потребляемый автомобилем ток тоже не должен оказывать влияние на напряжение, создаваемое автомобильным генератором. За выполнение всех этих задач на автомобиле ВАЗ 2107 и отвечает регулятор напряжения генератора.

Разновидности и расположение регуляторов напряжения

Как известно, автомобиль ВАЗ 2107 начали выпускать очень давно. И в разные годы на него устанавливались не только разные двигатели, но и разные регуляторы напряжения. На самых ранних моделях реле-регуляторы были внешними. На более поздних «семёрках» регуляторы были внутренними трёхуровневыми. Рассмотрим эти устройства подробнее.

Внешний регулятор напряжения ВАЗ 2107

Именно внешний регулятор напряжения многие автомобилисты по старинке называют «реле-регулятор». Сегодня внешние регуляторы напряжения можно увидеть лишь на очень старых «семёрках», выпускавшихся до 1995 года. На этих автомобилях устанавливался старый генератор модели 37.3701, который и комплектовался внешними реле.

Располагался внешний регулятор под капотом автомобиля, он крепился на левой передней колёсной арке машины. Как правило, внешние реле были сделаны на базе единого полупроводника, хотя после 1998 года на некоторых ВАЗ 2107 встречались внешние регуляторы, выполненные на общей печатной плате.

У внешних реле были определённые достоинства:

  • заменить внешний регулятор было достаточно просто. Он держался всего на двух болтах, добраться до которых не составляло труда. Единственная ошибка, которую мог допустить новичок при замене этого устройства — это перепутать местами клеммы 15 и 67 (они на регуляторе располагаются рядом);
  • стоимость внешнего регулятора была вполне демократичной, а продавались они практически во всех автомагазинах.

Разумеется, у устройства были и недостатки:

  • громоздкая конструкция. По сравнению с более поздними электронными регуляторами внешнее реле кажется очень крупным и занимает слишком большой объём подкапотного пространства;
  • низкая надёжность. Внешние вазовские регуляторы никогда не отличались высоким качеством. Трудно сказать, чем это обусловлено: низким качеством отдельных комплектующих или плохим качеством сборки самого устройства. Но факт остаётся фактом.

Внутренний трёхуровневый регулятор напряжения

Внутренние трёхуровневые регуляторы напряжения начали устанавливать на ВАЗ 2107 начиная с 1999 года.

Эти компактные электронные устройства встраивались непосредственно в автомобильные генераторы.

Такое техническое решение имело свои плюсы:

  • компактные размеры. На смену полупроводникам пришла электроника, так что теперь регулятор напряжения умещался на ладони;
  • надёжность. Всё просто: ломаться в электронных устройствах особо нечему. Единственная причина, из-за которой мог сгореть трёхуровневый регулятор — это короткое замыкание в бортовой сети.

Недостатки тоже имеются:

  • сложность замены. Если с внешними регуляторами особых проблем не было, то для замены внутреннего реле автовладельцу вначале надо добраться до генератора. Для этого ему придётся снять воздушный фильтр и пару воздуховодов, что требует терпения и времени;
  • сложность приобретения. Как известно, ВАЗ 2107 давно снят с производства. Так что достать новые комплектующие на «семёрку» с каждым годом становится всё сложнее. Разумеется, это правило распространяется не на все детали. Но внутренние трёхуровневые регуляторы напряжения для ВАЗ 2107 как раз входят в число деталей, найти которые сегодня не так-то просто.

Демонтаж и проверка регуляторов напряжения на ВАЗ 2107

Сначала определимся с инструментами и приборами, которые потребуются для работы. Вот они:

  • бытовой мультиметр;
  • рожковый ключ на 10;
  • отвёртка плоская;
  • отвёртка крестовая.

Последовательность работы

Если у водителя возникли подозрения о поломке регулятора напряжения, то первое, что он должен сделать — проверить напряжение, выдаваемое аккумулятором.

    Двигатель автомобиля глушится, открывается капот. С помощью мультиметра измеряется напряжение между аккумуляторными клеммами. Если оно упало ниже 13 вольт (или наоборот, повысилось выше 14 вольт), то это говорит о поломке регулятора.

Видео: проверяем регулятор напряжения на ВАЗ 2107

Как и любое другое устройство, регулятор напряжения может сломаться внезапно. А особенно тяжело водителю приходится, если поломка случается далеко от дома. Удивляться тут нечему: водителей, постоянно возящих с собой запасные регуляторы, ещё поискать. Но даже в такой непростой ситуации способ добраться до дома (или до ближайшего сервисного центра) всё же есть. Но быстро доехать не получится, потому что каждый час придётся лезть под капот и снимать клеммы с регулятора напряжения. А потом с помощью подходящего куска изолированного провода замыкать плюсовую клемму аккумулятора и контакт «Ш» на регуляторе. Делается это для того, чтобы заряжающий ток не превысил отметку в 25 ампер. После этого клеммы регулятора возвращаются на место, а автомобиль заводится. На нём можно ехать минут 30, при этом следует включить максимальное количество потребителей энергии — от фар до магнитолы. А через 30 минут следует опять остановиться, и снова проделать всю вышеуказанную процедуру, так как без этого аккумулятор просто перезарядится и закипит.

Итак, проверить регулятор напряжения на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — умение пользоваться мультиметром и отвёрткой. Выполнение перечисленных выше рекомендаций позволит автовладельцу сэкономить около 500 рублей. Именно столько стоит в автосервисе проверка и замена регулятора напряжения.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
