Пневмоподвеска на уаз патриот плюсы и минусы

«Патриот» с автоматом против иномарок: выбираем конкурентов новому УАЗу

Устройство

Рассматриваемый узел – это универсальная конструкция, позволяющая регулировать клиренс транспортного средства, в зависимости от дорожного покрытия. На внедорожники узел вполне реально установить самостоятельно. Он монтируется преимущественно на штатном заднем аналоге, оснащается специальными подушками.

Пневмоподвеска на «УАЗ Патриот» включает в себя следующие детали:

  • Компрессор с парой поршней, способствующих нагнетанию воздушной смеси, опуская или поднимая блок.
  • Клапаны обратного типа. Они служат для предохранения самопроизвольного разряжения воздушной системы.
  • Спусковой клапан. Он активируется в случае необходимости стравливания воздуха для опускания узла.
  • Датчик (манометр), отвечающий за контроль системы.

Особенности

Пневмоподвеска на «УАЗ Патриот» часто оборудуется специальными крепежами, которые можно поменять на кронштейны, приварив их в требуемых местах. Компрессор монтируется перед радиатором, что обеспечивает дополнительное его охлаждение. Пневматические подушки располагаются в задней части авто между мостом и рамой. Детали функционируют в агрегации с рессорами, добавляя дополнительной жесткости узлу.

На рынке представлено несколько моделей. Своими руками пневмоподвеска на «УАЗ Патриот» монтируется без проблем, особенно, если имеются два крепежных места в штатном исполнении. Стоимость изделия зависит от качества, производителя и способа монтажа. Рассмотрим этот вопрос подробнее.

Не для всех, но для каждого

Именно так производители позиционируют УАЗ-Патриот и, в каждой новой модификации, стараются учитывать потребности разных категорий потребителей. Вот, к примеру, варианты гражданских модификаций:

  • УАЗ-31631, 31638 (Патриот Дизель). Сейчас производство модели приостановлено, но модификация была хороша наличием импортного турбодизеля от Фиата, который потом заменили на отечественный экологического класса Евро-4.
  • УАЗ-23602 (Карго). Малотоннажный двухместный пикап с удлиненной колесной базой. Интересная модель, для бортовика получилось очень симпатично. Задний привод переключается на жесткий передний.
  • УАЗ-23632 (Пикап). Просторный автомобиль со сдвоенной 4-х дверной кабиной, бензиновым и дизельным двигателем.
  • УАЗ-3164 (Патриот Спорт). Стандартная модификация Патриота с короткой базой и более узкими дверными проемами сзади. Выдавал мощность в 128 “лошадей”. Выпускался в 2010 году.


Фото 3: УАЗ-23602 (Карго). Внедорожный кемпер (Источник: Яндекс.Картинки)

Независимо от модификации, можно уверенно сказать, что такой автомобиль станет отличным приобретением для сторонников российского автопрома. Оценят характеристики внедорожника путешественники, рыбаки и охотники — автомобиль с повышенной проходимостью станет надежным спутником в любой поездке. А тех, кто любит чувствовать себя хозяином дорог, “Патриот” порадует своей брутальностью, высокой посадкой и дерзким рыком мотора.

Однако, несмотря на старания производителей, есть и те, кому бы не хотелось видеть себя владельцем “Патриота”. Например, приверженцы зарубежного автопрома, вряд ли оценят внедорожник, несмотря на импортную начинку и схожесть характеристик с иностранными внедорожными моделями. Кстати, приноровиться к ремонту деталей довольно просто и это может быть даже увлекательно, но только не для тех, кто видит механизмы в ночных кошмарах. Тем, кому лень копаться в мелких деталях точно не стоит останавливать свой выбор на этой модели. Также, “Патриот” нельзя отнести к тихим автомобилям, хоть производители и постарались снизить уровень шума, в сравнении с первыми выпусками, но достичь совершенства в этом вопросе пока не удалось. Да, и нужна ли полная тишина внедорожникам?

Установка пневмоподвески на «УАЗ Патриот»: с чего начать

Перед началом работ нужно приобрести необходимые комплектующие детали с учетом высоты подушек, показаний давления, диаметра элементов. Конструкцию можно купить в комплектации либо по частям.

Подушки на задний мост монтируются следующим образом:

  • Сначала необходимо доработать пневмоподвеску на «УАЗ Патриот» своими руками в части креплений.
  • Аналогичные детали сооружаются и в нижней части.
  • На задний мост приваривают металлическую пластину с отверстием для фиксаторов воздушной подушки.
  • Элементы крепятся параллельно рессорам и жестко фиксируются на раме и мосту.

Установка своими руками

Если у автолюбителя нет возможности или желания обратиться в сервисную мастерскую, можно самостоятельно установить пневматическую подвеску на УАЗ Патриот.

  1. На подготовительном этапе нужно купить комплектующие элементы с учетом высоты баллонов, параметров давления и диаметра отдельных деталей. Лучше покупать готовый комплект, где запчасти подогнаны по размерам.
  2. Следующий шаг — доработка верхних и нижних креплений. В некоторых случаях потребуется добавить несколько кронштейнов.
  3. Металлическую пластину с отверстиями для фиксации воздушных подушек нужно приварить к заднему мосту.
  4. К нему и к раме параллельно рессорам жестко прикрепляются пневмоэлементы. Для крепежа можно использовать метизы из стандартного комплекта.
  5. Очередной этап — прокладка пневмомагистрали под днищем автомобиля.
  6. В свободном пространстве под капотом размещается компрессор. Для лучшего охлаждения его нужно монтировать перед радиаторами.
  7. После соединения компрессорной установки с баллонами шланги протягиваются в салон. Провода подключаются к управляющему блоку.
  8. Нагнетатель воздушных масс соединяется с пневмосистемой через предохранитель.
  9. Заключительный этап — тестирование узлов. Если при включении компрессора баллоны заполняются воздухом без протечек в пневмомагистрали — сборка конструкции выполнена правильно.

Для контроля показателей атмосферного давления в салоне устанавливается манометр. Датчик мгновенно реагирует на изменения параметров.

Дальнейшая процедура

После установки подушек пневмоподвески на «УАЗ Патриот» укладывают шланги под днищем транспортного средства. После этого монтируют компрессор, размещаемый в подкапотном пространстве перед радиаторами. Шланги подсоединяются к компрессорной части.

Далее протягивают провода в салон, где устанавливается переключательное реле, управляющее работой компрессора. Нагнетатель воздуха подключается при помощи предохранителя, после чего необходимо проверить работу всего узла. Если все нормально и не наблюдается протечек, подвеска готова к эксплуатации. В салоне также потребуется установить манометр, при помощи которого можно контролировать давление в системе, управляя дорожным просветом машины. Этот этап можно считать завершающим при установке пневмоподвески на «УАЗ Патриот».

UAZ Patriot Епамобиль › Logbook › Епамобиль: Подвеска, ч.5 — пневмоподвеска

Некоторое количество теоретических выкладок на тему подвески уазика и ее роли в достижении консенсуса между автомобилем и его владельцем я изложил в первых 4 частях своего опуса. Теперь пришло время познакомить читателей с конкретной реализацией — пневмоподвеской епамобиля, рассказать о ее плюсах и минусах и о том какие в ней планируются изменения в будущем.

если сравнивать штатную подвеску уазпатриот и подвеску епамобиля, то есть 2 вещи которые сразу бросаются в глаза 1) Отсутствие стабилизатора 2) наличие доп. упругих элементов, т.н. «пневмохелперов» на передней и задней оси. Из того что не бросается сразу в глаза, но наметанный глаз все равно увидит : 1) 4-х листовые рессоры 2) Пружины шнива 3) газельные отбойники с проставками сзади 4) Амортизаторы каяба масляные от тоеты 70-ки

Почему такой на первый взгляд странный и непривычный набор изменений? Все из-за веса машины и направленности в ее эксплуатации. Я равнодушен ко всякого рода «соревнованиям», «покатушкам» и прочим разновидностям говномеса в окрестностях больших городов. Считаю, что это дополнительная нагрузка на природу, которая ей совершенно не нужна. Хотите порубиться — езжайте туда где реально нет дорог и рубитесь там (если доедете, конечно). И вообще, меньше народу — больше кислороду. Это мой манифест

УАЗ Патриот и пневмоподвеска

Автомобиль УАЗ Патриот предназначен для эксплуатации, как в суровых условиях бездорожья, так и по гладкой поверхности асфальтированного полотна. Но ведь для различных видов дорог нужны различные положения подвески. Если эксплуатировать автомобиль с высокой подвеской по асфальту, то в таком случае ухудшается его управляемость, и увеличивается расход топлива за счет большего сопротивления встречного ветра. Или же ездить с низким клиренсом по бездорожью очень опасно, так как на любой кочке попросту можно “посадить автомобиль на пузо”. Какой выход есть из данной ситуации? Чтобы не приходилось постоянно работать с подвеской в зависимости от вида эксплуатируемых дорог, можно поставить такое устройство, как пневмоподвеска. Что это такое и, как функционирует, рассмотрим подробнее.

Устройство и назначение

Пневмоподвеска представляет собой универсальное изделие, которое позволяет эксплуатировать автомобиль УАЗ Патриот, как в условиях бездорожья, так и по трассам. Ведь известно, что для преодоления пересеченной местности необходимо чтобы транспортное средство имело мягкую подвеску и высокий клиренс, а по трассе, наоборот. С такой задачей отлично справляется пневмоподвеска, которую можно устанавливать на внедорожник своими руками.

Монтируется пневмоподвеска совместно со штатной и преимущественно на задней подвеске. Роль пневматических элементов играют специальные подушки. Конструкция пневмоподвески состоит из следующих элементов:

  • Компрессор двухпоршневой, который способствует нагнетанию воздуха, тем самым осуществляя поднятие или опускание пневмоподвески.
  • Обратные клапаны. Эти элементы предназначены для предохранения самопроизвольного стравливания воздуха из системы пневмоподвески.
  • Спусковой клапан. Включается при необходимости спуска воздуха из системы, тем самым делая подвеску ниже.
  • Манометр. Датчик, с помощью которого осуществляется контролирование воздуха в системе пневмоподвески.

Зачастую пневмоподвеска оснащается специальными крепежными элементами, но при их отсутствии потребуется доработка самостоятельно путем приваривания кронштейнов. Что касаемо расположения элементов, то компрессор устанавливается перед радиатором для возможности его дополнительного охлаждения. Рабочие элементы или пневмоподушки монтируются в задней части автомобиля УАЗ Патриот между рамой и мостом. Эти элементы будут функционировать в паре с рессорами, обеспечивая дополнительную жесткость и мягкость при движении по бездорожью.

На сегодня существует множество моделей пневмоподвесок для внедорожника УАЗ Патриот, поэтому владельцы охотно устанавливают их на свои автомобили. Стоимость изделий также доступная, что зависит, прежде всего, от качества. А установка пневмоподвески на внедорожник не представляет особых сложностей, особенно если имеются места для закрепления. Как осуществляется установка пневмоподвески и, какие основные моменты необходимо учитывать, рассмотрим подробнее.

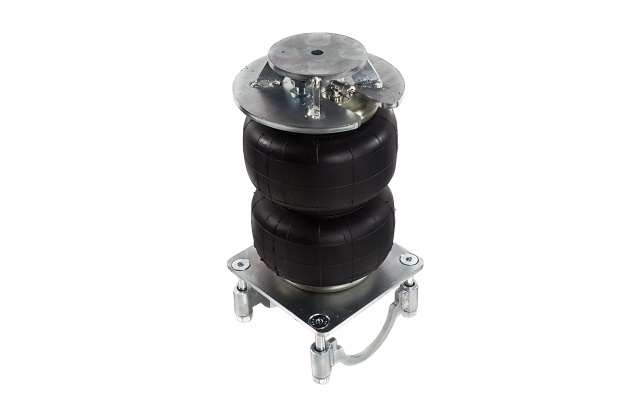

Одна из разновидностей подушек

Установка

Прежде чем приступить к монтажу пневмоподвески на УАЗ Патриот своими руками, следует приобрести собственно его составляющие по требуемым параметрам: высота подушек, диаметр, давление. Устройство можно приобретать в комплекте или же собирать по элементам. Итак, для того чтобы установить подушки на задний мост, необходимо выполнить следующие мероприятия:

  1. Для начала необходимо доработать верхнее крепление на подушке пневмоподвески.
  2. Нижнее крепление пневмоподвески также требует доработки.
  3. К заднему мосту приваривается металлическая пластина с отверстием для возможности закрепления пневмоподушки.
  4. Подушки размешаются параллельно рессорам и жестко закрепляются к раме и заднему мосту. Ниже на фото представлена подушка, которая уже установлена.

После установки подушек пневмоподвески необходимо уложить шланги под днищем автомобиля УАЗ Патриот. Далее осуществляется монтаж компрессора, который размещается в подкапотном пространстве перед радиатором. Шланги от подушек пневмоподвески подводятся к компрессору.

В салон прокладываются провода, и устанавливается переключатель для управления компрессором. Подключается компрессор через предохранитель и реле, после чего пневмоподвеска готова к использованию. Дополнительно устанавливается манометр в салоне, который позволяет контролировать давление в системе и тем самым клиренс автомобиля. На этом этапе пневмоподвеска считается установленной и готовой к испытанию.

К сведению! Если устанавливается пневмоподвеска на переднюю и заднюю часть, то в салоне размещается два манометра, для возможности регулирования давления в каждой паре подушек.

На основании представленной информации, следует заметить, что пневмоподвеска является не только полезным, но и необходимым изделием, которое также облегчает управление и эксплуатацию внедорожника УАЗ Патриот в различных условиях.

Особенности пневмоподвесок для УАЗа

Отечественные дороги далеки от совершенства. Установив пневмоподвеску на УАЗ Патриот, водитель избавляется от беспокойства за целостность днища автомобиля при езде по бездорожью.

Устройство подвески

Пневматическая подвеска — это универсальная конструкция. С ее установкой появляется возможность регулировки клиренса средства передвижения в соответствии с характеристиками дорожного покрытия.

Устройство для УАЗ Патриот состоит из следующих элементов:

  • спускового клапанного механизма для стравливания атмосферных масс при опускании узла;
  • манометра, контролирующего изменения давления воздуха;
  • компрессора с поршнями, нагнетающими воздушную смесь, поднимающую и опускающую блок;
  • обратных клапанов, предохраняющих систему от самопроизвольного разрежения.

Функции пневматических элементов выполняют специальные подушки. При отсутствии специальных крепежей потребуется отдельно приварить несколько кронштейнов. Монтаж компрессора перед радиатором создает условия для дополнительного охлаждения. Пневмобаллоны устанавливаются между рамой и мостом в задней части Уазика. Они дополняют работу рессор, и машина мягче движется по бездорожью.

Применимость комплекта

Вспомогательное оборудование улучшает эксплуатационные характеристики транспортного средства, снижая расходы на ремонт. Для автомобилей УАЗ Патриот, перевозящих тяжелые грузы, применение пневмоподвески базируется на следующих преимуществах:

  • повышается устойчивость на дороге, снижаются крены при движении;
  • увеличивается грузоподъемность без потери маневренности;
  • водитель перед поездкой может сам устанавливать жесткость и высоту рессор;
  • низкая вероятность пробоев подвески до отбойника;
  • комфортное вождение на любом покрытии;
  • монтаж эластичных резиновых элементов позволяет эксплуатировать машину в морозы;
  • клиренс увеличивается на 2-7 см;
  • дополнительное оборудование легко настраивается под нагрузку, характеристики дорожного полотна и стиль вождения;
  • увеличивается срок службы рессор и других рабочих узлов, сокращая расходы на обслуживание и ремонт;
  • появляется возможность адаптировать автомобиль под часто изменяющиеся условия загрузки;
  • при езде с прицепом можно отдельно регулировать уровень заднего свеса.
Читать еще:  Датчик скорости ситроен берлинго

Пневмоподушками в качестве вспомогательного оснащения оборудуются все марки UAZ, в т.ч. Patriot, Hunter, «Буханка» и пр.

Особенности конструкции для УАЗ Карго

Пневмоподвеска для внедорожника УАЗ Карго немного отличается от аналогичных конструкций на других моделях. В стандартный комплект входят:

  • 2 пневматических элемента сильфонного типа, подобранных в соответствии с габаритами автомобиля;
  • ниппель для стравливания и подкачки воздуха;
  • кронштейны, обработанные порошковой краской для защиты от коррозии;
  • набор крепежных метизов для сборки устройства;
  • пневмомагистраль с воздушными фитингами.

Комплект дополнен вспомогательными ресиверами, которые немного смягчают характеристики эксплуатации пневмоэлементов за счет расширения объема атмосферных масс в системе. 2 специальных ниппеля, подсоединенных к лючку бензобака, регулируют давление в подвеске.

Американские пневморессоры не нуждаются в обслуживании. Резинно-кордовая конструкция обеспечивает надежность, продлевая срок службы до 400 тыс. км пробега.

Система управления

Системы управления делятся на 2 вида:

  • в одноконтурной воздух в пневмоподушке закачивается одновременно;
  • для двухконтурной характерна раздельная накачка баллонов.

С использованием второго варианта повышаются преимущества пневмоподвески автомобиля. На поворотах или при неравномерной нагрузке кузов выравнивается быстрее.

Блок автоматики снабжен кнопкой для управления атмосферным давлением в подушках. Для контроля показателей используется манометр, установленный в салоне.

Установка своими руками

Если у автолюбителя нет возможности или желания обратиться в сервисную мастерскую, можно самостоятельно установить пневматическую подвеску на УАЗ Патриот.

  1. На подготовительном этапе нужно купить комплектующие элементы с учетом высоты баллонов, параметров давления и диаметра отдельных деталей. Лучше покупать готовый комплект, где запчасти подогнаны по размерам.
  2. Следующий шаг — доработка верхних и нижних креплений. В некоторых случаях потребуется добавить несколько кронштейнов.
  3. Металлическую пластину с отверстиями для фиксации воздушных подушек нужно приварить к заднему мосту.
  4. К нему и к раме параллельно рессорам жестко прикрепляются пневмоэлементы. Для крепежа можно использовать метизы из стандартного комплекта.
  5. Очередной этап — прокладка пневмомагистрали под днищем автомобиля.
  6. В свободном пространстве под капотом размещается компрессор. Для лучшего охлаждения его нужно монтировать перед радиаторами.
  7. После соединения компрессорной установки с баллонами шланги протягиваются в салон. Провода подключаются к управляющему блоку.
  8. Нагнетатель воздушных масс соединяется с пневмосистемой через предохранитель.
  9. Заключительный этап — тестирование узлов. Если при включении компрессора баллоны заполняются воздухом без протечек в пневмомагистрали — сборка конструкции выполнена правильно.

Для контроля показателей атмосферного давления в салоне устанавливается манометр. Датчик мгновенно реагирует на изменения параметров.

Рекомендации по обслуживанию

При желании владельца выполнить монтаж пневматической подвески на УАЗ Патриот без посторонней помощи нужно соблюдать обязательное условие. Механический контакт воздухопроводных магистралей и пневмобаллонов с базовыми металлическими элементами штатных амортизаторов или тормозной системы автомобиля допускать категорически запрещено. Нарушение этого требования приводит к повреждениям шлангов и подушек, сопровождающимся утечкой воздуха.

Опытные механики советуют регулярно диагностировать пневмоподвеску на вероятность пробоя. Периодичность таких сервисных мероприятий — через каждую тысячу преодоленных километров. Также стоит проверять воздухопроводные магистрали и пневмоэлементы при подозрениях на протечку. Используя мыльный раствор в качестве средства диагностики, легко обнаружить поврежденный участок и установить схему ремонта.

Пневмоподвеска на УАЗ Патриот

Пневмоподвеска на УАЗ Патриот

УАЗ Патриот – единственный отечественный рамный внедорожник. Все УАЗы всегда славились своей способностью пройти там, где другие машины застрянут. И Патриот отлично справляется с бездорожьем, которое пока еще встречается на необъятных российских просторах. Пневмоподвеска УАЗ Патриот усилит ходовые качества внедорожника и избавит вас от возможных проблем с рессорами

На усиление

Именно рессорная подвеска является важнейшей составляющей частью машины. Она обеспечивает упругую связь между мотором и кузовом, именно от нее зависит плавность хода, устойчивость при маневрировании или при преодолении заносов. Иногда в суровых условиях работы автомобиля подвеска остро нуждается в усилении. Причин тому несколько. Например, выработка ресурса ходовой части, что может происходить, когда автомобиль долго эксплуатируется. Особенно на дорогах не очень высокого качества. Такое усиление требуется и при повышенной нагрузке на кузов, например, если это эвакуатор или рефрижератор. При установке на кузов любого дополнительного оборудования тоже нужно усиливать подвеску, например, при установке в машину газовых баллонов. Иными словами, любая дополнительная нагрузка на машину требует действий по усилению и защите подвески.

Все гениальное просто

Пневмоподвеска дает возможность регулировать высоту автомобильного кузова по отношению к покрытию дороги даже при неравномерной нагрузке. Система состоит из трех основных компонентов: пневмоподушка или пневморессора, ресиверы и нагнетающий компрессор. Компрессор нагнетает в подушки сжатый воздух, и они берут на себя часть нагрузки на рессоры. Пневмоподушка устанавливается между рамой и мостом шасси. Особые кронштейны надежно фиксируют ее на своем месте. Зажатая таким образом подушка пытается надуться и приподнять кузов. Казалось бы, как все просто! Надувная подушка! Но каждая из них способна поднять до 2 тонн груза. При езде по неровным покрытиям степень сжатия воздуха усиливается, и тогда вся система гасит вибрации и убавляет крен на поворотах, что делает езду намного более комфортной.

Под давлением

На различных типах дорогах у машин могут возникать разного рода проблемы. Вы можете с комфортом ездить по асфальту, но испытывать трудности на разбитой сельской трассе. С пневмоподвеской у вас не возникнет никаких вопросов в дороге. На любой трассе автомобиль с пневмоподвеской будет чувствовать себя уверенно и устойчиво. Среди главных преимуществ пневмоподвески можно назвать изменяемость настроек. Автовладелец сам решает, какая высота клиренса нужна, исходя из особенностей дороги и массы груза. Манометр показывает текущий уровень давления в подушках. Ориентируясь на эти показатели, водитель добавляет или выпускает нужное количество воздуха из подушек, опуская или приподнимая кузов.

Увеличим пробег

Пневмоподвеска УАЗ Патриот обойдется вам дешевле, чем стоимость комплекта рессор, которые нередко требуют замены. Заводские рессоры авто остаются на месте. Комплект устанавливается в дополнение к ним. При таком «партнерстве» заводские рессоры прослужат намного дольше. Причем нет необходимости разбирать всю машину. При наличии определенных навыков, установку можно сделать самостоятельно. Подробную инструкцию вы получите в комплекте с пневмоподвеской. Если же обратиться в автосервис, вся работа займет несколько часов. Установка пневмоподвески способна заметно увеличить ресурс вашего автомобиля. Если соблюдать все рекомендации, машина будет «бегать» намного дольше и не требовать частого ремонта.

Клиренс 300 мм, никакого лифта не надо: владелец рассказал про Патриот на пневмоподвеске после года эксплуатации (видео)

Комплекты пневмоподвески для УАЗа становятся все популярней и доступней.

В Интернете набирает популярность рассказ владельца УАЗ Патриот, оснастившего свой внедорожник пневматической подвеской. В записанном им видео повествуется о нюансах оснащения Патриота пневмоподвеской, какие преимущества можно извлечь и стоит ли вообще это делать на основе года эксплуатации.

Стоит отметить, что комплекты с пневмобаллонами для установки на Патриот можно без проблем купить в интернете и даже розничных автомагазинах: цены варьируются от 20 до 30 тысяч рублей за одну ось в зависимости от производителя. Пневмоподвеска устанавливается в дополнение к штатной подвеске и при ее поломке ничего критичного не произойдет. По крайней мере так заверяют производители.

Одним из главных преимуществ «пневмы» автовладелец назвал отсутствие проседания автомобиля даже при полной загрузке. К примеру, нагрузив в Патриот полтонны, заметить, что машина перевозит столь внушительную массу, можно лишь по колесам.

Основным недостатком такого решения автор отмечает чрезмерную мягкость, особенно заметную при пересечении серьезных неровностей. Так, в качестве примера автовладелец рассказывает, как машина ведет себя при проезде лежачих полицейских: с пружинами все достаточно привычно, но пневмоподвеска заставляет Патриота преодолевать препятствие с подпрыгиванием.

Есть у пневматической подвески и другие плюсы, среди которых владелец выделил бесшумность и комфортность передвижения: движение машины можно сравнить с перемещением по «резиновой дороге». Помимо этого, автомобиль на «пневме» становится более устойчивым на дороге, усыпанной камнями и имеющей различные мелкие неровности. Также отмечается, что невзирая на опасения других владельцев внедорожника, валкости у Патриота значительно не прибавилось.

В числе важных преимуществ также была названа возможность увеличения дорожного просвета вплоть до 300 мм при увеличении давления до 4 бар (рабочее состояние передней оси 2.5 бара, задней — 1.5). Патриот конечно становится жестче, но зато такой клиренс поможет в преодолении бродов и различных препятствий на бездорожье.

В целом автовладелец остался доволен пневмоподвеской, однако для комфортной езды все же были внесены изменения о которых автор рассказал в видео отзыве:

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

  • Темы без ответов
  • Активные темы
  • Поиск
  • Наша команда

Пневмоподвеска

  • Перейти на страницу:

Пневмоподвеска

Сообщение Ep » Вт янв 26, 2010 22:30

Сообщение NATOvec » Вт янв 26, 2010 23:09

Сообщение Ep » Вт янв 26, 2010 23:19

Сообщение NATOvec » Вт янв 26, 2010 23:21

Сообщение Ep » Вт янв 26, 2010 23:29

Сообщение NATOvec » Вт янв 26, 2010 23:43

Сообщение Ep » Вт янв 26, 2010 23:47

проставки между кузовом и рамой тока сзади — эт как?

а, вообще, я принципиально против бодилифта.

Сообщение Григорич » Вт янв 26, 2010 23:54

Сообщение NATOvec » Ср янв 27, 2010 00:00

Ep писал(а): проставки между кузовом и рамой тока сзади — эт как?

а, вообще, я принципиально против бодилифта.

Сообщение Ep » Ср янв 27, 2010 00:03

Сообщение Ep » Ср янв 27, 2010 00:06

Сообщение NATOvec » Ср янв 27, 2010 00:09

Сообщение Ep » Ср янв 27, 2010 00:13

проставкой между кузовом и рессорой является имхо рама 🙂

про газелячьи серьги я в курсе, Монстроход все популярно объяснил почему так делать не надо. именно поэтому я и решил пневмохелперы замутить. имхо самый правильный способ регулируемого лифта рессорной подвески без переноса точек крепления/наклона рессоры и вызванной этим неправильной работы подвески

Сообщение NATOvec » Ср янв 27, 2010 17:52

Сообщение Ep » Сб фев 13, 2010 12:58

еду делать пневмоподвеску. купил лист пятерки метр на полтора 🙂

будем варить кронштейны и делать управление седня 🙂

Сообщение Patrivod » Сб фев 13, 2010 14:02

Вообще тема интересная. Хотя обсуждалась здесь уже не раз. Мне кажется, что кто-то даже здесь писал о своем опыте установки таких надувным подушек на задней оси.

to Ep, отпишись, как поставишь. Хотя я бы решил твою задачу по-другому.

Сообщение Ep » Сб фев 13, 2010 23:30

результатом сегодняшних изысканий стали кронштейны для установки пневмоподушек типа файерстоун 9000:

первый прикручивается к раме, под него слегка подрезали нижнюю кромку кузова. получается что-то типа козырька.
ножка второго будет приварена на мост, а сама пластина — на пластину над рессорами — в этом случае даже разбирать ничо не приходится.
ось подушки получается на уровне внешнего края рессоры. до колеса места полно. на след. неделе будем собирать пробовать.

Сообщение Ep » Вс фев 21, 2010 02:38

сегодня доделали пневмоподвеску сзади.
вот так оно выглядит когда подушка еще не накачана:

а вот так выглядит арка когда в подушке 6-7 атмосфер:

ну и расстояние до заднего бампера становится перимерно 60 см.

начали в субботу в 9 утра, закончили в воскресенье в час ночи 🙂

домой ехал пробовал подкачивать/приспускать — чем больше в подушках воздуха тем сильнее подвеска похожа на пневмоподвеску и меньше похожа на обычную. на 6 атмосферах едет очень плавно, мелкие неровности, кочки и прочее где-то внизу остаются.
мне понравилось.

уже прикинули как поставить такие же подушки спереди.

сзади, таким образом, получился регулируемый лифт подвески до 10 см.

Сообщение Ep » Пн фев 22, 2010 10:44

манометр с подсветкой :

компрессор вместе с клапанным блоком( в смысле прикручен на клапанный блок):

Сообщение Неман » Пн фев 22, 2010 16:38

Ага.
Вижу.
Как же гудричи там жить будут?
И лист выкидывать не стал. А кайф тогда в чём?

Не рассматривался ли вопрос переноса отбойников на раму, чтобы работали в плоскости рессор, а подушки на их место?

Читать еще:  Датчик уровня топлива шевроле круз

Сколько стоит пара голых подушек?

Сообщение Ep » Пн фев 22, 2010 20:07

ну они же там с аммами как-то живут 🙂 а подушки они глубже. короче, все продумано до мелочей 🙂

кайф ф том, что даже на 2 атмосферах уже мягче. рессора то вместо плоской стала полуэллиптической. и типо в расслабленном состоянии пребывает. и потом все эти толчки от дороги они задемпфированы. теперь есть огромная разница как перед и зад неровности проезжают.

на перед однозначно буду ставить мягкие шнифские пружины и подушки для руления лифтом подвески.

лист не стал выкидывать потому что машина должна сохранять исходную работоспособность при выходе из строя любого тунингх-элемента.

рассматривали. но там ресивер висит и мешается. переносить ресивер, переваривать крепления — тот еще гемор. и так кронштейн верхний пришлось по ходу пьесы переделывать.

пара подушек стоит 8 рэ.

Сообщение Неман » Пн фев 22, 2010 22:34

Я ресивер ещё не вешал.

Как считаете, такой вариант ведь менее технологичен?
И самое главное: во глубине, подушки подальше от того, что летит из-под колёс.
Что спецы, по этому поводу, говорили?

Годом ранее на сайте AirRide были фоты патра с подобной схемой монтажа.

Подушки, я понимаю, можно на прямую у AirRide заказывать?

П.С. При случае, фотки с боку, до накачки и после, брось.

Сообщение Ep » Пн фев 22, 2010 22:46

ды понимаешь, если вместо отбойника колхозить, не переваривая его кронштейн, то сливам там места по высоте маловато. мы специально наружу ушли и кузов слегка подрезали, чтоб выиграть в высоту. но если машина бодилифтованная будет, тада я думаю и изнутри можно ставить.
спец на мой вопрос что типа от колеса какое-нить говно на подушку попадет и она порвется сказал — не ссы, америкосы их уже 50 лет ставят и все нормально.

ну порвется она, 4 тыр и максимум полчаса времени и новая подушка. и в моем случае даже под машин лезть нинада — колесо снял и заменил.

Неман писал(а): Годом ранее на сайте AirRide были фоты патра с подобной схемой монтажа.

Подушки, я понимаю, можно на прямую у AirRide заказывать?

П.С. При случае, фотки с боку, до накачки и после, брось.

я не знаю чо там как айррайд, но с такими конскими ценниками на пневмоподвеску как в мск и питере имеет смысл приехать в Воронеж к Сергею Сенайко. что, собственно, все здравомыслящие люди и делают.

я не хочу никому обламывать бизнес, но скажу что мне в итоге удовольствие обошлось сильно меньше двадцатки.

UAZ Patriot Епамобиль › Logbook › Епамобиль: Подвеска, ч.5 — пневмоподвеска

Некоторое количество теоретических выкладок на тему подвески уазика и ее роли в достижении консенсуса между автомобилем и его владельцем я изложил в первых 4 частях своего опуса. Теперь пришло время познакомить читателей с конкретной реализацией — пневмоподвеской епамобиля, рассказать о ее плюсах и минусах и о том какие в ней планируются изменения в будущем.

если сравнивать штатную подвеску уазпатриот и подвеску епамобиля, то есть 2 вещи которые сразу бросаются в глаза
1) Отсутствие стабилизатора
2) наличие доп. упругих элементов, т.н. «пневмохелперов» на передней и задней оси.
Из того что не бросается сразу в глаза, но наметанный глаз все равно увидит :
1) 4-х листовые рессоры
2) Пружины шнива
3) газельные отбойники с проставками сзади
4) Амортизаторы каяба масляные от тоеты 70-ки

Почему такой на первый взгляд странный и непривычный набор изменений? Все из-за веса машины и направленности в ее эксплуатации. Я равнодушен ко всякого рода «соревнованиям», «покатушкам» и прочим разновидностям говномеса в окрестностях больших городов. Считаю, что это дополнительная нагрузка на природу, которая ей совершенно не нужна. Хотите порубиться — езжайте туда где реально нет дорог и рубитесь там (если доедете, конечно). И вообще, меньше народу — больше кислороду. Это мой манифест 🙂
Совершенно понятно, что для того чтоб его реализовать требуется машина, способная уехать своим ходом за многие тыщи км, доехать до преодолимого бездорожья и преодолеть его, опять же, своим ходом. После чего вернуться в целости и сохранности обратно ( по возможности вообще без поломок ). И все это в одно рыло, тоже по возможности.
В тырнетах к таким машинам прилепилось прозвище «экспедиционник» и мне кажется совершенно зря 🙂 для экспедиций требуется совершенно другая техника, уазику в экспедициях делать нечего 🙂 Не, просто проехать «на точку» конечно можно при определенном стечении обстоятельств и везении и даже потом отчод выложить типа смотрите какой я крутой перец 🙂 но разве стоит ради этого вообще куда-то выдвигаться? 🙂
ну да это чота я отвлекся, вернемся к нашим баранам.

Учитывая вышесказанное, я для себя ограничиваю степень подготовки патриота максимум автотуризмом средней сложности.
При этом главное чего хочется достичь — максимальной надежности и комфорта в путешествии, чтобы наслаждаться моментом, записывать на подкорку ну и по возможности на фото-видео. Чтобы у всей семьи на следующий день после возвращения из путешествия возникало стойкое желание съездить куда-то еще.
По надежности тут все понятно — поломка в пути равносильна испорченному путешествию, нужно так готовить машину чтобы никаких прогнозируемых поломок не было. Потому что кроме поломок которых можно избежать путем грамотной подготовки есть еще поломки вследствие ДТП, которые предусмотреть невозможно и если произойдет суперпозиция этих двух разновидностей отдых со 100% вероятностью будет испорчен. Т.е. в рассматриваемом случае нам нужна архинадежная подвеска, которая перенесет все тяготы пути по плохим и часто очень плохим дорогам, не развалится, и при этом еще и не растрясет седоков 🙂 Раз уж вспомнили про пассажиров, надо сказать что отсюда, от заботы о себе любимых возникает проблема массы автомобиля. Понятное дело, стоковая машина — самая сбалансированная и надежная. Но в ней нет почти ничего для обеспечения автономности и комфорта. Поэтому приходится устанавливать много дополнительных примочек. И они таки весят.
И требуют ставить докатки размером минимум 32-33 дюйма, чтобы это потом хоть как-то ехало по грязи. Приходится тюнить трансмиссию и мотор чтобы было чем крутить такие колеса. Приходится вешать большие бензобаки чтобы все это прожорливое хозяйство кормить. При этом масса загруженного и незагруженного автомобиля может во время путешествия меняться очень существенно, килограмм до 500 🙂 Совершенно понятно, что стандартные решения по подвеске не позволяют обеспечить комфортную езду при таких качелях. Поставив пружины/рессоры плюспиццот будешь ехать в пустой машине как на табуретке, а загруженной все равно будет их не хватать. Самое смешное, что когда возвращаешься домой можно до такой степени обрасти ништяками, что даже усиленные пневмохелперами рессоры будут выгибаться в противоположную сторону и тем самым привносить смуту в благодушное настроение :).
Мало-помалу начав ездить по просторам необъятной я стал приходить к пониманию необходимости внедрения регулируемой подвески, на первом этапе задней, которая позволит порядочно грузить автомобиль и при этом на незагруженном ездить и не трястись. При этом других мыслей в голове не было. Начитавшись инета и случайно выяснив что у нас в городе проживает известный «гуру» пневмоподвескостроения я понял — это судьба 🙂
дальнейшая реализация не заставила себя долго ждать. После непродолжительных чесаний репы и примерок были установлены пневмоподушки от кабины американского грузовика кенворт т2000, т.н. «сливы».

Почему не бублики — потому что по опыту аналогичных работ было понимание, что патриот с рессорами слишком легкая машина для них. Для нормальной работы в качестве хелперов бубликам потребуются большие ресиверы. А выкидывать рессоры, переходить на рычажную подвеску и чистую пневму я не собирался концептуально (из соображений что система внедряется как дополнительная, повышающая надежность, ее выход из строя никоим образом не должен сказываться на работоспособности остального автомобиля).
Результат проведенных работ порадовал — я получил что хотел, а именно серьезно увеличилась грузоподъемность и никоим образом не пострадала комфортность езды на пустом автомобиле. Тогда я еще не сильно загонялся на тему правильной работы подвески и установка хелперов снаружи рамы не вызывала подозрений, да и поставить их с внутренней стороны было крайне проблематично. Почти сразу же пришло понимание что необходимы точно такие же подушки и спереди. И чтобы все 4 подушки были одинаковыми. Выполнение этого пожелания вызвало определенные сложности, но как оказалось потом — эти сложности были не напрасными 🙂

В итоге машина была дооснащена пневмохелперами «по кругу» и начались испытания. Испытания продлились примерно года- полтора, за это время были перепробованы разные конфигурации с пружинами/рессорами разной жесткости и было порвано наверное около 10ка подух 🙂 Много проблем было связано с непониманием того факта, что задний отбойник патриота является упругим элементом подвески и рассчитывать на то, что он ограничивает ее ход — глупо. Подушки рвало, кололо и плющило до тех пор пока не сняли рессору и не положили машину на отбойник — при этом он прожался до состояния блина и было наконец-то измерено реальное расстояние между мостом и кронштейном подушки на раме в максимально сжатом положении.
Я уже не вспомню на каком этапе произошел отказ от стабилизатора, но зато помню свои ощущения после тестовой поездки по каменистой грунтовке — небо и земля. Решено — стаб долой 🙂 Существенных кренов в поворотах не появилось, потому что на тот момент были родные пружины +пневма и машина можно сказать не крениласть в поворотах вообще. Как и многие, я сначала думал что это офигенно круто, но потом до меня стало доходить что это опасная хрень. Я вообще не понимал с какой скоростью можно проходить тот или иной поворот, пару раз были инциденты довольно серьезные и я принял решение о том что надо пружины менять на более мягкие. Пробовал четверочные (в 2 раза более мягкие), но остановился в итоге на шнифских(в полтора раза более мягких), на которых я ездил перед тем как внедрить пневму — четверочные оказались слишком мягкими для морды с лебедкой и если заблаговременно не успел накачать в подушки хотя бы 3 атмосферы, то при проезде поперечной траншеи следовал жесткий пробой с соударением конусов и пробитием резины на подушках.

Пневмоподвеска на УАЗ Патриот, Хантер, 469, Буханку

Пневмоподвеска на УАЗ Патриот, Хантер, 469, Буханку

Пневмоподвеска на УАЗ Патриот и другие модификации внедорожника – отличная возможность самостоятельно регулировать доступную жесткость и высоту подвески. Основные элементы системы – нагнетающий компрессор, ресиверы и пневмоподушки, контролируемые управляющим блоком. Под действием давления пневмобаллоны наполняются сжатым воздухом и берут на себя часть нагрузки на рессоры. Движение по неровным дорогам усиливает степень сжатия воздуха – пневмосистема компенсирует вибрации, снижает крен при поворотах.

Для каждого авто отдельно подбираются размеры комплектующих, диаметр клапанов, мощность компрессора, поэтому пневмоподвеска на УАЗ «буханка», Хантер или Патриот всегда работает безупречно.

На выбор автовладельцев представлено две системы управления:

  • одноконтурная – пневмоэлементы накачиваются одновременно;
  • двухконтурная – накачка баллонов производится по отдельности.

Подключение 2-х контуров повышает преимущества пневмосистемы УАЗ, позволяет быстрее выравнивать кузов при неравномерной загрузке или кренах на поворотах.

Выгода установки пневмоподвески УАЗ

Перед тем как купить пневмоподвеску УАЗ, клиенты сравнивают пневматическую систему с обычными пружинами. Чтобы понять разницу, нужно оценить потребности авто на разных типах дорог. На гладком хорошем асфальте безупречно работают короткие жесткие пружины, но они не подойдут для движения по разбитым дорогам. Длинные и мягкие, наоборот, хороши на плохом асфальте и бездорожье. Подобные особенности требуют со стороны автовладельца тщательного выбора и оценки потенциальных трасс при заказе пружинной подвески. Но проблемы не возникнет в принципе, если выбрана пневмоподвеска – на УАЗ-469 или хантер, или иной внедорожник Ульяновского автозавода.

Отзывы на пневмоподвеску УАЗ подчеркивают достоинство изменяемых настроек. Водитель сам выбирает высоту и жесткость подвески из доступного диапазона, ориентируясь на качество трассы, величину груза и требования к управляемости. Больше нет нужды искать компромиссы и испытывать дискомфорт в дороге – регулируемая пневматика отлично решает все текущие и потенциальные проблемы.

Читать еще:  Датчик скорости фиат дукато

Преимущества и назначение пневмоподвески на УАЗ

Установка пневмобаллонов на УАЗ точно необходима, если авто часто используется для перевозки тяжелых грузов. Водитель оценит:

  • повышенную управляемость – увеличивается устойчивость на дороге, уменьшаются крены при движении;
  • отсутствие пробоев подвески – давление во внутреннем объеме гарантирует повышенную жесткость и минимизирует вероятность пробоев до отбойника;
  • эксплуатацию в морозы – за счет установки эластичных резиновых элементов;
  • комфортабельность управления – простоту настройки пневмоподвески под стиль вождения, нагрузку, трассу;
  • увеличенный клиренс – на 2-7 см;
  • сокращение расходов на обслуживание – за счет увеличения срока службы узлов подвески, рессор;
  • возможность отдельной регулировки уровня заднего свеса – при присоединении прицепа к УАЗ;
  • адаптацию авто под часто меняющуюся загруженность.

Выбор и рекомендации по установке, обслуживанию

Самые популярные варианты для УАЗ Патриот и других модификаций авто – пневмоподвеска РИФ, а также передние и задние комплекты A-ride. Выгода покупки очевидна – доступная цена, качественные комплектующие, наличие комплектов на все виды УАЗ.

Установка требует профессионального участия, так как крайне важно при монтаже не допустить тесный механический контакт питающих магистралей и пневмоэлементов с основными деталями подвески или тормозной системы авто. Нарушение правил монтажа может привести к повреждениям и утечке воздуха.

Проверять систему на вероятность утечки стоит каждые 1000 км или же при появлении подозрений на неисправность. Средство диагностики – мыльный раствор воды, которые укажет место утечки и определит схему ремонта.

Цена пневмоподвески УАЗ: комплект A-ride на обе оси 48000 руб.

  1. Повышение грузоподъемности без потери управляемости.
  2. Выбор жесткости и высоты рессор непосредственно перед поездкой.
  3. Комфорт вождения на любом покрытии.

Какая же цена у этого удовольствия?

Если сравнивать пневмоподвеску с пружинным вариантом, стоимость первой будет выше. Но если оценить абсолютную выгоду использования пневматики на УАЗ Патриот, 469, Хантер, «буханки», то преимущества пневмоподушек очевидны. Особенно если среди вариантов комплектов, предпочтение отдано A-ride.

Стоимость работ зависит от комплектации автомобиля, от степени подготовки и желаемого результата и может составить от 15000 руб. до 25000 руб.

Кроме установки комплекта пневмоподвески, для ее подключения, вам потребуется установить пневмосистему, которая состоит из компрессора, ресивера и комплектующих. А также управление подвеской, которое можно подобрать именно под ваши задачи и пожелания.

Стоимость установки комплекта пневмоподвески на УАЗ на обе оси, включающей в себя пневмосистему, управление, пневмобалоны и комплект кронштейнов вместе с нашими работами будет составлять от 95000 руб. И при этом в Вашем автомобиле появится полноценная пневмосистема, которую Вы можете использовать не только для управления подвеской.

Подвески A-ride – всегда отменное качество и отличный выбор для любых модификаций авто. Подобрать систему для конкретного внедорожника и получить полную консультацию по установке и обслуживанию приглашают мастера автоцентра LTruckService. Выгодные цены, гарантия работы и запчасти, профессиональный и индивидуальный подход – для всех клиентов.

Пневмоподвеска на «УАЗ Патриот»: описание, установка, плюсы и минусы, отзывы

Пневмоподвеска на «УАЗ Патриот» позволяет обеспечить хорошую управляемость автомобилем на асфальте и по бездорожью. Рассмотрим ее устройство, особенности, а также возможности установки.

Устройство

Рассматриваемый узел – это универсальная конструкция, позволяющая регулировать клиренс транспортного средства, в зависимости от дорожного покрытия. На внедорожники узел вполне реально установить самостоятельно. Он монтируется преимущественно на штатном заднем аналоге, оснащается специальными подушками.

Пневмоподвеска на «УАЗ Патриот» включает в себя следующие детали:

  • Компрессор с парой поршней, способствующих нагнетанию воздушной смеси, опуская или поднимая блок.
  • Клапаны обратного типа. Они служат для предохранения самопроизвольного разряжения воздушной системы.
  • Спусковой клапан. Он активируется в случае необходимости стравливания воздуха для опускания узла.
  • Датчик (манометр), отвечающий за контроль системы.

Особенности

Пневмоподвеска на «УАЗ Патриот» часто оборудуется специальными крепежами, которые можно поменять на кронштейны, приварив их в требуемых местах. Компрессор монтируется перед радиатором, что обеспечивает дополнительное его охлаждение. Пневматические подушки располагаются в задней части авто между мостом и рамой. Детали функционируют в агрегации с рессорами, добавляя дополнительной жесткости узлу.

На рынке представлено несколько моделей. Своими руками пневмоподвеска на «УАЗ Патриот» монтируется без проблем, особенно, если имеются два крепежных места в штатном исполнении. Стоимость изделия зависит от качества, производителя и способа монтажа. Рассмотрим этот вопрос подробнее.

Установка пневмоподвески на «УАЗ Патриот»: с чего начать

Перед началом работ нужно приобрести необходимые комплектующие детали с учетом высоты подушек, показаний давления, диаметра элементов. Конструкцию можно купить в комплектации либо по частям.

Подушки на задний мост монтируются следующим образом:

  • Сначала необходимо доработать пневмоподвеску на «УАЗ Патриот» своими руками в части креплений.
  • Аналогичные детали сооружаются и в нижней части.
  • На задний мост приваривают металлическую пластину с отверстием для фиксаторов воздушной подушки.
  • Элементы крепятся параллельно рессорам и жестко фиксируются на раме и мосту.

Дальнейшая процедура

После установки подушек пневмоподвески на «УАЗ Патриот» укладывают шланги под днищем транспортного средства. После этого монтируют компрессор, размещаемый в подкапотном пространстве перед радиаторами. Шланги подсоединяются к компрессорной части.

Далее протягивают провода в салон, где устанавливается переключательное реле, управляющее работой компрессора. Нагнетатель воздуха подключается при помощи предохранителя, после чего необходимо проверить работу всего узла. Если все нормально и не наблюдается протечек, подвеска готова к эксплуатации. В салоне также потребуется установить манометр, при помощи которого можно контролировать давление в системе, управляя дорожным просветом машины. Этот этап можно считать завершающим при установке пневмоподвески на «УАЗ Патриот».

Что говорят пользователи?

Как отмечают владельцы, рассматриваемый узел отлично проявляет себя на всех типах дорог. Главное — произвести правильную регулировку давления и монтаж рабочих элементов. Как подтверждают отзывы, пневмоподвеску на «УАЗ Патриот» следует приобретать с учетом покрытия, на котором часто используется авто, хотя регулировка клиренса дает возможность с легкостью переходить с асфальта на бездорожье и наоборот. Стоит отметить, что если монтаж узла производится спереди и сзади, в салоне необходимо предусмотреть пару манометров, чтобы осуществлялся контроль состояния каждой пары подушек.

Пневмоподвеска на «УАЗ Патриот»: плюсы и минусы

Для начала рассмотрим преимущества, которые дает пневматическая подвеска:

  • Обеспечение безупречного комфорта при передвижении.
  • Отсутствие лишних шумов при ее исправности.
  • Возможность регулировки дорожного просвета.
  • Снижение нанесения вреда дорожным покрытиям, по сравнению с обычными рессорами.
  • Позволяет с легкостью преодолевать ямы, не ощущая дискомфорта.

Кроме того, такая подвеска дает возможность корректировки жесткости отдельных сторон транспортного средства. Это важно при вхождении в поворот и позволяет снизить крен и улучшить управляемость благодаря изменению давления в баллонах. Клиренс можно скорректировать в пределах 4-20 сантиметров. Это привлекает любителей охоты, рыбалки и активного туризма, так как дает возможность без проблем перемещаться по бездорожью.

Недостатки

Как и любой механизм, пневмоподвеска имеет некоторые минусы. Главным из них является высокая стоимость запчастей качественной конструкции. Также подобный узел не отличается высоким показателем ремонтопригодности. Проще заменить негодную деталь, чем ее отремонтировать. Да и мало какой сервис берется за такую работу, поскольку в этой сфере не хватает высококвалифицированных специалистов.

Если транспортное средство не оборудовано пневмоподвеской в штатном исполнении, не на каждую машину ее можно поставить, и даже если это возможно, операция не отличается простотой и дешевизной. Некоторые автомобилисты отмечают недолгий срок службы узла, по сравнению с цельнометаллическим аналогом, хотя пневмоподвеска и относится к самым комфортным системам. Еще некоторые водители сетуют на то, что чем больше в блоке деталей, тем возрастает вероятность поломки, а из-за одного элемента придется перебирать весь узел.

В завершение

Выбор транспортного средства с пневматической подвеской или ее самостоятельная установка на «УАЗ Патриот» должны основываться на логике и понимании того, в каких условиях будет эксплуатироваться машина. Многое зависит от производителя и функционала конструкции. Если авто используется для транспортировки тяжелых грузов, необходимо подбирать тип с возможностью улучшения контроля при перемещении. Для гонщиков и активных туристов потребуется более мягкая модификация. В любом случае, пневмоподвеска – это не только полезный, но и весьма информативный узел, обеспечивающий улучшение управления и эксплуатации таких внедорожников как «УАЗ Патриот».

УАЗ Патриот, пневмоподвеска год спустя, отзыв.

Показать панель управления

  • Опубликовано: 17 май 2019 veröffentlicht
  • Авто/Мото

Комментарии • 32

Добрый день. Ещё вопросик, а без стабилизаторов по трассе не кидает? Как машина себя ведёт?

@Владимир Владимирыч спасибо большое. А то мне стаб надо делать, значит сниму их оба. Ровных вам дорог 🤝

По трассе отлично идёт.

Как Вы относитесь к РИФовской пневмоподвеске? Стоит ли обратить на нее внимание, учитывая что сами доустанавливали доп. рессиверы.

Дайте совет пожалуйста. Купил Патриот с пневмо подвеской и обнаружил что когда выворачиваю колеса влево то ципляю колесом подушку. Что делать? Боюсь что рванет. Не было опыта с пневмо.

@Алексей Демченко Ослабьте крепление балона и сместите его от колеса.

Баллон уже сильно потерся

Пружины только на перед от шнивы ставить? Или сзади тоже?

@Петр Фелимонов Если не сильно грузите уаз и хотите приподнять зад, то просто лифтаните проставками под мост или серьги.

@Владимир Владимирыч а что с проседанием зада делать?

Только перед. На за при добавлении любых пружин будет только жестче.

Как сейчас себя чувствуют пневмобаллоны? Можешь написать модель пневмобаллона?

@Дмитрий Ульянов Я в этом не специалист. Всё с чем столкнулся видео выкладывал.

@Владимир Владимирыч
Хочу себе на хантера установить. Как с вами можно связаться, для консультации?

Всё работает, левый баллон с переди за неделю на 1 бар стал спускать, так что раз в несколько дней трачу 15 секунд на подкачку. Модель не знаю брал здесь a-ride.ru/product/pnevmopodveska_aride_na_uaz_patriot_00-19_zadnyaya_osy_s_dop_res

Классный обзор! Я аж завис от 25 кг/см (2.5мпс) где такой компрессор взять. но потом отвис. )

Это стабилизатор не даёт!

Владимир Владимирыч, хочу сообщить, что на днях я наконец-то установил вместо пластиковых трубок на 8 мм, соединяющих пнемобаллоны с рессиверами ( у меня так же стоят по 10 л на каждой подушке) на передние подушки — кислородные шланги на 16 мм (внутр. диаметр шланга) и на задние — кислородные шланги на 12 мм внутр. диам. (технически сзади сложно установить на 16 — пока не придумал как) и соответственно все проходные сечения муфт, уголков, штуцеров такие же как и у шлангов, т.е. — без заужений. Так вот — очень значительно возросла плавность проезда поперечных неровностей типа лежачих полицейских на разных скоростях, а по жестоко разбитой грунтовке вообще Патриот стал плыть как-то нереально плавно. Т.е. те штатные трубки на 8мм просто не справлялись с расходом воздуха в рессиверы и подушки подклинивало при резком сжатии. Давление в передних оптимальное получилось на 3,2 атм., в задних — 2 атм. — но эти величины сильно зависят от применяемых амортизаторов. Вот как-то так.

Из передних подушек я выкрутил переходные футорки с обычной русской резьбой 1/2 дюйма и внутренней 1/4 и вкрутил туда правильные футорки с алиэкспресс с американской 1/2 npt с переходом на внутренние русские 1/2 дюйма, а если вкрутить с русской 1/2, то длина резьбы должна быть короткой и большой вопрос о прочности и герметичности (кстати эти футорки меняются не снимая подушки — позволяет овальный вырез в верхних кронштейнах, нужно только ослабить верхние два болтика). Для рессиверов выточили переходные футорки M30 на 1/2 взамен тех что стояли (M30 на 1/4). Далее все соединения выполнены на водопроводных соединителях 1/2 и все внутренние диаметры получились на 16 мм и штуцер на 16. В общем на 16 — это максимальный диаметр для этих подушек. С задними подушками проблема в том, что мешает конструкция верхнего кронштейна вкрутить в них большой угловой фитинг 1/2, поэтому я не стал из них выкручивать штатные футорки, а вкрутил обычные резьбовые фитинги угловые на 1/4, а в них уже вкрутил штуцера под шланг на 12. И в задние рессиверы крутил штуцера 1/4 на шланг 12. Хотелось бы конечно все эти линии собрать из больших полиамидных трубок и спецсоединителей, но это дороже раз в 10 и почему-то проблемно их вообще раздобыть даже на алиэкспресс.

Ну всё блин я теперь сапать не буду пока себе не переделаю)

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
