Масса багажа в зависимости от числа пассажиров:
5 чел. 50 кг.
2 чел. 275 кг.

Снаряженная масса 900 кг.
Полная масса 1 325 кг.
В том числе:
на переднюю ось 670 кг.
на заднюю ось 655 кг.

Допустимая масса прицепа:
не оборудованного тормозами 300 кг.
оборудованного тормозами 750 кг.

Макс. Скорость 148 км/ч.
Время разгона до 100 км/ч 16 с.

Контрольный расход топлива, л/100 км:
при 90 км/ч на пятой передаче 5,7 л.
при 120 км/ч на пятой передаче 7,8 л.
городской цикл 8,6 л.

Двигатель.
Мод. ВАЗ-2108, бензиновый, рядный, 4-цил.. 76×71 мм, 1,3 л, степень сжатия 9,9, порядок работы 1-3-4-2, мощность 47,0 кВт (63:7 л.с.) при 5600 об/мин, крутящий момент 94,0 Н-М (9,6 кгс-м) при 3500 об/мин. Карбюратор 2108-1107010-78. Воздушный фильтр — с автоматическим терморегулятором и сменным фильтрующим элементом. Система охлаждения — с электровентилятором, автоматически включающимся и отключающимся.

Трансмиссия.
Объединена в один агрегат, состоящий из сцепления, коробки передач и главной передачи с дифференциалом. Сцепление — однодисковое, с диафрагменной пружиной, привод выключения — тросовый. Коробка передач — 5-ступ., с синхронизаторами на передачах переднего хода. Передат. числа:I-3,636, II-1,96, III-1,357, IV-0.941, V-0.784, ЗХ-3,94. Привод колес осуществляется валами с шарнирами равных угловых скоростей.

Колеса и шины.
Колеса — дисковые, штампованные, обод 4 1/2J-13 для камерных шин и 4 1/2-13H2 для бескамерных шин. Шины — радиальные, низкопрофильные, камерные или бескамерные, 155/80R13, 165/70R13 или 175/70R13.

Подвеска.
Передняя — независимая с телескопическими гидравлическими амортизационными стойками, цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости. Задняя — на продольных взаимосвязанных рычагах, с цилиндрическими пружинами и гидравлическими амортизаторами.

Тормоза.
Рабочая тормозная система: передние тормоза — дисковые, задние — барабанные с автоматической регулировкой зазора. Привод гидравлический, двух контурный по диагональной схеме, с вакуумным усилителем и регулятором тормозных сил. Стояночный тормоз — на тормозные механизмы задних колес, привод тросовый. Запасный тормоз — один из контуров рабочей тормозной системы.

Рулевое управление.
Рулевой механизм — шестерня-рейка.

Электрооборудование.
12 В. ак. батарея 6СТ-55А, генератор 37.3701, регулятор напряжения 17.3702. стартер 29.3708, система зажигания — бесконтактная с катушкой зажигания 27,3705, электронным коммутатором 3620.3734 и датчиком-распределителем 40.3706. Свечи зажигания FE65P (Югославия) или А17ДВ-10.

Заправочные объемы и рекомендуемые эксплуатационные материалы.
Топливный бак — 43 л, бензин АИ-93;
система охлаждения — 7,8 л. «Тосол» А-40;
система смазки двигателя — 3.5 л.;
М-12Г, при температурах от + 35 ДО -10 грС;
М-63/10Г, при температурах от +20 до -25 грС;
М-53/10Г, при температурах от +30 до -30 грС;
картер коробки передач (5-ступ.) — 3,3 л;
М-8ГИ при температурах от 45 до -40грС;
М-12Г при температурах от +45 до -25грС;
М-63/10Г, и М-53/10Г, при температурах от +45 до -40грС;
система гидропривода тормозов — 0,55 л, жидкости «Роса», «Томь»;
гидравлические стойки передней подвески — 2×0.25 л, МГП-10;
амортизаторы задние — 2×0.32 л, МГП-10;
амортизаторы — 2×0,25 л, МГП-1 2;
бачек смывателя ветрового стекла — 4,2 или 2,0 л, жидкость НИИСС-4 в смеси с водой.

Масса ВАЗ-2109

Для большинства модификаций хэтчбека ВАЗ-2109 вес со всем регламентным снаряжением, заправленным топливным баком и водителем в салоне варьируется от 915 (кг) до 945 (кг).

Вес модели:

Снаряжённая масса автомобиля ВАЗ-2109:

• Хэтчбек (1987 — 2006): 915 (кг) 1340 (кг), 945 (кг) 1370 (кг).
• Внедорожник (1997 — 2002): 1240 (кг).

В скобках указано значение допустимой полной массы автомобиля.

Информация по модели:

Переднеприводный автомобиль II группы малого класса с кузовом типа хэтчбек или SUV выпускался российской компанией АвтоВАЗ с 1987 года до 2006 года, модель с 2004 года до 2011 года собиралась в Украине на заводе ЗАЗ, кузов снабжён 5-ю дверями, посадочных мест — 5.

Важно: учитывая положения ГОСТ Р 52389-2005, при расчёте снаряжённой массы автомобиля также учитывается масса водителя, значение которой условно принимается равным 75 (кг).

Другие названия:

Иные обозначения хэтчбека ВАЗ 2109 на российском рынке: ВАЗ 2108, ВАЗ 2113, ВАЗ 2114, Лада Самара.

Годы выпуска годы производства всех модификаций модели: 1987-2014.

Другие параметры VAZ 2109:

Общая масса авто VAZ 2109
Общий вид Общий вид авто	Снаряженная масса min (кг) Минимальная масса автомобиля для разных модификаций VAZ 2109

Данные представлены в килограммах (кг)

Снаряженная масса max (кг)
Максимальная масса автомобиля для разных модификаций

Данные представлены в килограммах (кг)

Модификаций
Количество модификаций модели в нашей базе

Масса авто VAZ 2109
Параметр Параметр автомобиля

Значение
Значение параметра в (кг)

Предостережение: приведенные выше данные являются официальными цифрами производителей, однако следует учитывать, что информация является справочной, и не гарантирует однозначной точности.

Каков вес двигателя ВАЗ-2109 с коробкой и без

Если вам потребовалось снять двигатель, то есть два выхода – обратиться на СТО или демонтировать агрегат самостоятельно. Существует два способа снять двигатель – опустить его вниз, а автомобиль поднять, или поступить наоборот – вытащить силовой агрегат через верх. Без помощи это сделать невозможно, так как вес двигателя автомобиля ВАЗ-2109 достаточно велик.

Какие силовые агрегаты использовались на ВАЗ-2109

Собственной модели мотора у этого автомобиля с маркировкой «2109» никогда не существовало, вместо нее устанавливались силовые агрегаты:

• 21081;
• 21083;
• 2108;
• 2111-80;
• 11183-20.

Изначально ВАЗ-2109 получил агрегаты 21081 и 2108, которые устанавливались на нее с 1987 по 1997 год. В основе их лежал карбюратор, который подавал топливо. Заменили эти силовые установки из-за неприятной для многих автолюбителей неисправности – при обрыве ремня на приводе ГРМ загибались крышки клапанов.

Карбюратором комплектовалась и модель 21083, с ней чаще всего встречаются «девятки». Разработали эту модель двигателя еще в 1987 году, а начали ставить ее только с девяностых.

Эта версия двигателя представляет собой модифицированный 2108. Основное отличие силового агрегата в том, что при обрыве ремня привода ГРМ поршни клапана не гнут.

Инжекторные модификации двигателя изначально предназначались только для экспорта. Они были разработаны на основе двигателя 21083. Первым вариантом был 2111-80, который после пережил глубокую модернизацию с целью увеличения его мощности. Преобразованный вариант выпускали под маркировкой 11183-20. С 1998 года автомобили с этими моторами стали продавать и на внутреннем рынке.

Масса двигателей и другие характеристики

Легче всего последняя модель двигателя 11183-20 – она имеет вес 112 килограммов. Остальные модификации тяжелее (почти 128 килограммов). Интересно, что самая легкая по весу модификация является наиболее мощной – в ней 81 лошадиная сила. Первые силовые установки были гораздо скромнее по параметрам – у 2108 всего 64 л. с., а у 21083 – 69 «лошадей».

Общим у силовых агрегатов является количество цилиндров – все оснащены четырьмя. При этом первая модификация имеет диаметр цилиндра 76 миллиметров, а последующие по 82 мм. По объемам двигатели имеют следующие параметры:

• 2108 – 1,3 литра;
• 21083 – 1,5;
• 2111 – 1,6.

Мотор 21081 был аналогичен по основным параметрам базовому, но имел небольшую мощность – всего 54 лошадиные силы. Промежуточным вариантом, перед началом выпуска автомобилей с силовой установкой от «Калины», был инжекторный 2111-80. Количество «лошадей» в нем выросло до 72, а максимальная скорость достигла 160 км/ч.

Демонтаж двигателя

Уменьшить вес силовой установки можно если, снять ее без:

• КПП (ее вес около 30 килограммов);
• головки, имеющей массу примерно 10 килограммов.

Как правило, на пунктах СТО силовые агрегаты снимают в сборе с коробкой, тогда как при самостоятельном ремонте демонтаж проводят без навесного оборудования.

Приведем пример демонтажа двигателя, который описан в инструкции по эксплуатации автомобиля. Особенностью работы в этом случае является то, что двигатель снимается через дно автомобиля. Производитель рекомендует не отсоединять от него коробку, а сам автомобиль установить на подъемнике.

1. Отсоедините клеммы, после чего снимите аккумулятор.
2. Слейте охлаждающую жидкость и моторное масло.
3. Демонтируйте защиту картера.
4. Отсоедините глушитель и удалите воздушный фильтр.
5. Ослабьте хомут шланга усилителя тормозов, который ведет к впускной трубе силового агрегата.
6. От картера отцепите «массу», для этого потребуется вывернуть крепеж.
7. С центрального контакта крышки трамблера снимите высоковольтный провод.
8. При помощи отвертки поверните пружинный зажим и снять колодку с проводами, идущими от контактного гнезда трамблера.
9. Снимите топливный шланг.
10. Снимите наконечник троса сцепления с рычага его привода.
11. Отсоедините провода от тягового реле, от вывода генератора и от запорного клапана карбюратора.
12. Отсоедините шланги подачи воздуха к заслонке и топливный, ведущий к карбюратору.
13. Снимите пружину с привода дросселя.
14. Демонтируйте с крышки клапанов тросы приводов спидометра и акселератора.
15. Отцепите колодку с проводом от экономайзера, удалите датчики давления масла и температуры жидкости в системе охлаждения.
16. Демонтируйте отводящий шланг отопителя и тягу привода трансмиссии.
17. Далее вам нужно будет отсоединить остальные проводники от коробки и отвести в сторону валы привода.
18. После того как рулевая тяга и остальные части будут отсоединены, поставьте под мотор подставку и отверните гайки задней опоры крепления, затем правой передней и левой.

Перед тем как опустить двигатель, проверьте, все ли вы отсоединили от него. Для того чтобы вытащить двигатель из-под автомобиля, нужно поднять его переднюю часть.

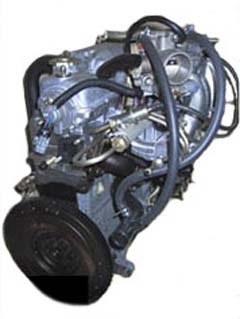

Сколько весит двигатель от ваз 2109

Недостатки и преимущества

Основное достоинство – двигатель 21083 не гнет клапана при обрыве ремня ГРМ. Кроме того, в двигатель заложены конструкционные решения, обеспечивающие ряд преимуществ:

• отсутствие масляного голодания при запуске – для сохранения масла на поверхности поршней использовано специальное покрытие;
• свободное вращение пальца в бобышках шатуна – капремонт производится реже;
• массивная верхняя головка шатуна – повышается ресурс КШМ, капитальный ремонт дешевле;
• доработка помпы – система охлаждения служит дольше.

Комплект поршневой группы

Несмотря на то, что цилиндры имеют максимальный диаметр, возможен тюнинг ДВС своими руками другими способами. Минусами являются:

• на вал ДВС невозможно установить шкивы дополнительного навесного оборудования;
• крутящий момент на высоких оборотах низкий;
• высокие тепловые нагрузки опасны продавливанием плоскости головки, смятием бобышек и трещинами выпускного коллектора.

4. Технические характеристики

Общие данные

Число мест при сложенном заднем сиденье

Полезная масса, кг

Масса перевозимого груза, кг:

при одном пассажире

при четырех пассажирах

Снаряженная масса автомобиля, кг

Габаритные размеры автомобиля со снаряженной массой при статическом радиусе шин 260 мм

Радиус поворота по следу внешнего колеса, м

Максимальная скорость, км/ч

Время разгона с места с водителем и пассажиром до 100 км/ч, c

Тормозной путь автомобиля с полной массой со скорости 80 км/ч на горизонтальном участке сухого ровного асфальтированного шоссе, м, не более:

при использовании рабочей тормозной системы

при аварийном срабатывании (только одного из контуров)

Четырехтактный бензиновый карбюраторный

Число и расположение цилиндров

Диаметр цилиндра x ход поршня, мм

Рабочий объем, л

Номинальная мощность при частоте вращения коленчатого вала 5550 мин–1(у двигателя мод. 21081 при 5500 мин–1.) по ГОСТ 14846–81 (нетто), кВт (л.с.)

Максимальный крутящий момент по ГОСТ 14846–81 (нетто) и по ISO1585–82, Н·м (кгс·м)

Частота вращения коленчатого вала при максимальном крутящем моменте, мин–1

Порядок работы цилиндров

Трансмиссия

однодисковое, сухое с центральной диафрагменной пружиной

Привод выключения сцепления

механическая, 4- или 5-ступенчатая, с синхронизаторами
на всех передачах переднего хода. Главная передача цилиндрическая, косозубая. Дифференциал конический, двухсателлитный

Передаточные числа (четырехступенчатая коробка передач имеет такие же передаточные числа, но без пятой передачи):

Привод передних колес

наружный и внутренний шарниры равных угловых скоростей, соединенные валами

Ходовая часть

независимая, с телескопическими гидравлическими
амортизаторными стойками, с витыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками
и стабилизатором поперечной устойчивости (Мак Ферсон)

с витыми цилиндрическими пружинами, гидравлическими амортизаторами двухстороннего действия и продольными рычагами, упруго соединенными поперечной балкой

4 1/2–13, или 4 1/2–13H2 (для бескамерных шин), или 5J–13H2 (для бескамерных шин)

радиальные, камерные или бескамерные

165/70 R13 (165/70 SR13 — импортные), 175/70 R13, 185/70 R13

Рулевое управление

Тип рулевого управления

две тяги с резинометаллическими шарнирами со стороны рулевого механизма и шаровыми шарнирами со стороны поворотных рычагов

Тормозная система

Рабочая тормозная система:

передний тормозной механизм

дисковый, с подвижным суппортом и автоматической регулировкой зазора между диском и колодками

задний тормозной механизм

барабанный, с самоустанавливающимися колодками и автоматической регулировкой зазора между колодками и барабаном

гидравлический, двухконтурный, с диагональным разделением контуров, с вакуумным усилителем и регулятором давления

Электрооборудование

однопроводная, отрицательный полюс источников питания соединен с “массой”. Номинальное напряжение 12 В

6СТ–55А емкостью 55 А·ч

37.3701 переменного тока, с встроенным выпрямителем
и электронным регулятором напряжения

29.3708 дистанционного управления, с электромагнитным включением и муфтой свободного хода

Характеристики ДВС 2108

Немецкими конструкторам в двигатель заложена небольшая мощность, достаточная для трехдверного хэтчбэка весом менее 1 т. Привод ГРМ вновь стал ременным, но были учтены недостатки предыдущего поколения 2105. Для небольшого движка идеально подходила существующая система охлаждения, замена ее была не целесообразна для себестоимости.

Ременная передача ГРМ

ДВС 2108 имеет передовые для своего времени технические характеристики:

прокладка головки цилиндров 0,05 мм

класс В – 76,01 – 76,02 мм

класс С – 76,02 – 76,03 мм

класс D – 76,03 – 76,04 мм

класс Е – 76,04 – 76,05 мм

кольца чугунные, компрессионное — снаружи хромированное (верхнее) и фасфотированное (нижнее)

класс С – 75,96 – 75,97 мм

класс Е – 75,98 – 75,99 мм

поршневых колец – 110 мм относительно плоскости разреза

0,02 – 0,055 мм (маслосъемные)

0,03 – 0,06 мм (компрессионные верхние)

толщина вкладыша – 1,448 мм

ширина вкладыша – 28,025 – 28,975 мм

задний – диаметры 85 мм, 105 мм, ширина 10 мм

смешанный цикл 8,2 л/100 км

город – 10 л/100 км

реальный 200000 км

диаметр внутреннего отверстия – 25,67 мм

диаметр наружный – 27,75 мм

количество посадочных отверстий – 6 штук

маховик – 62 – 87 Нм

болт сцепления – 19 – 31 Нм

крышка подшипника – 69 – 84 Нм (коренной) и 44 – 54 Нм (шатунный)

головка цилиндров – 4 стадии 20 Нм, 71 Нм + 90° + 90°

Изготовителем рекомендовано использовать исключительно приведенные параметры зазоров и усилий затяжки резьбовых соединений. Указано, какое масло лить в мотор и систему смазки.

Поперечная установка мотора

Лада 2109 оRUNg’эWAYя™ › Бортжурнал › Вот информация про двигатель 2111-80

данные взяты вот с этого сайта www.motors-vaz.ru/vaz2111.html

ДВИГАТЕЛЬ ВАЗ 2111-100026080. ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ ВАЗ 2111.
Цикл работы двигателя предусматривает работу в четыре такта. Подача топлива в цилиндры осуществляется форсунками. Все цилиндры в блоке расположены в один ряд. Конструкцией двигателя предусмотрено верхнее положение распределительного вала. Система охлаждения ДВС — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Комбинированная система смазки предусматривает: смазку узлов путем подачи масла под давлением и смазку механизмов за счет разбрызгивания масла, вращающимися механизмами.

Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,49
Степень сжатия: 9,8
Номинальная мощность двигателя при частоте вращения коленчатого вала 5400 об/мин, : 56,4 кВт.- ( 77 л.с.)
Диаметр цилиндра, мм: 82
Ход поршня, мм: 71
Число клапанов: 8
Минимальная частота вращения коленчатого вала, об/мин: 750-800
Максимальный крутящий момент при 3000 об/мин., Н*м: 115,7
Порядок работы цилиндров: 1-3-4-2
Октановое число бензина: 95 (неэтилирован.)
Система подачи топлива: Распределенный впрыск с электронным управлением
Свечи зажигания: А17ДВРМ, BPR6ES(NGK)
Вес, кг: 127.30

Особенности двигателя.
Двигатель ВАЗ 2111 может применяться для установки на автомобили ВАЗ 2108, 21083, 2109, 21093, 21099, 2113, 2114, 2115, 2110, 2111, 2112 и их модификациях.
Двигатель 2111-80 можно рассматривать, как дальнейшую модернизацию моделей 21083 и 2110. На двигателе применяется блок цилиндров мод. 2110-1002011. Он отличается от блока 21083 наличием дополнительных крепежных отверстий под кронштейн генератора, модуль зажигания и датчик детонации. (смотреть «Блок цилиндров») Крепежные отверстия для крепления головки блока выполнены с резьбой М12 x 1,25 мм. Высота от оси коленчатого вала до верхней поверхности блока — 194,8мм. Номинальный диаметр цилиндров – 82 мм. Для цилиндров определены ремонтные размеры 82,4 и 82,8 мм. Классы цилиндров маркируются латинскими буквами и соответствуют классам, принятым для цилиндров блока 21083. Допустимый износ цилиндра составляет не более — 0,15 мм на диаметр.

На двигателе 2111 используется коленчатый вал мод. 2112-1005015 с ходом поршня – 71мм. По посадочным местам он соответствует коленчатому валу 2108, но увеличены противовесы. Противовесы подвергнуты дополнительной механической обработке по диаметру и по боковым поверхностям. Это позволило снизить вибрации и повысить надежность вала.
Поршень 2110-1004015. По размерам он соответствует поршню 21083 и имеет на днище овальную выемку. Отличие заключается только в наличии канавок в бобышках под стопорные кольца. Для поршневого пальца применяется плавающая посадка. Поэтому для ограничения осевого смещения пальца устанавливаются стопорные кольца. Стопорные кольца мод. 21213.
Поршневой палец отличается от модели пальца 2108. При сохранении наружного диаметра в 22мм., уменьшена длина пальца с 61 до 60,5 мм и уменьшен внутренний диаметр с 15 до 13,5 мм.
Поршневые кольца нормального размера 82 мм с обозначением комплекта — 21083-1000100-10.
Шатун 2110-1004045 отличается от шатуна 2108. Длина шатуна — 121 мм. Шатун имеет более массивную нижнюю головку. Изменен профиль шатуна и использован материал с улучшенными механическими свойствами.
Головка блока цилиндров 21083-1003011. Различие только в длине болтов крепления головки к блоку цилиндров.
На двигателе ВАЗ 2111-80(в комплектации Евро II) установлен распределительный вал 2110. Посадочные размеры вала совпадают с посадочными размерами вала 2108, но изменен профиль кулачков. По сравнению с двигателем 2108 увеличилась высота подъема клапанов. Для впускного клапана подъем составляет 9,6 мм (2108 — 9,0мм.). Для выпускного клапана – 9,3 мм(2108- 9,0мм). Изменилось и угловое положение кулачков, относительно шпоночного паза. Эти изменения улучшили рабочие характеристики двигателя. Отличить распределительный вал 2110 от вала 2108 можно по увеличенному диаметру шейки около второго впускного кулачка на длине 5 мм.
Конструктивно привод ГРМ соответствует двигателю ВАЗ 21083. Распределительный вал приводятся во вращение от коленчатого вала зубчатым ремнем 2108-1006040-10 имеющим 111 зубцов. Зубцы ремня имеют эвольвентный профиль, а ширина ремня составляет 19,0мм. Натяжение ремня регулируется натяжным роликом.
Маховик 2110-1005115. Увеличение крутящего момента двигателя повлекло изменение конструкции маховика. Увеличен диаметр поверхности под сцепление с 196 до 208 мм. Изменилась форма и ширина зубьев венца маховика. Ширина венца маховика увеличена с 20,9 до 27,5 мм.
На двигателе 2111 установлен стартер мод. 2110. Ведущая шестерня стартера имеет 9 зубьев вместо 11-ти.
Шкив коленчатого вала мод.2110-1005058 совмещен с демпфером. Для привода генератора используется поликлиновый ремень. Это повлекло изменение профиля шкива коленчатого вала и шкива генератора. Зубчатый венец, который присутствует на демпфере, позволяет датчику отслеживать положение коленчатого вала. Выбор размера поликлинового ремня определяется моделью автомобиля на которую устанавливается двигатель и наличием дополнительных навесных агрегатов.
Для двигателей ВАЗ 2111 установленных на автомобилях «9-го семейства» применяется поликлиновый ремень 6РК698(698мм.). В этом случае размер ремня определяется размещением кронштейна для установки генератора.
На двигатели 2111 для автомобилей «10-го семейства» устанавливается поликлиновый ремень 6РК742(742мм.).
Если дополнительно установлен насос ГУР — поликлиновый ремень 2110-1041020 6РК1115(1115мм).
На двигателях с установленным компрессором кондиционера применяется ремень 2110-8114096 6РК1125(1125мм).
В системе впуска установлен оригинальной конструкции ресивер 2111-1008027.
В модификации ВАЗ 2111-80(в комплектации Евро II) осуществляется попарно-параллельный впрыск топлива. На двигателе ВАЗ 2111-75 (в комплектации Евро III.) установлена система фазированного впрыска. На таких ДВС устанавливается распределительный вал с индексом 2111. В этой модификации в торцевой части вала устанавливается штифт, позволяющий датчику фазы отслеживать моменты открытия/закрытия клапанов.
На этой модели используется масляный насос 2112. Конструктивно он отличается от насоса моторов 2108 только алюминиевой крышкой корпуса с крепежным отверстием для датчика положения коленчатого вала.
В системе охлаждения двигателя 2111 установлен водяной насос 2108.
Установлен генератор 9402.3701 (80 А).
Для управления режимами работы двигателя ВАЗ 2111 используется электронный блок управления (ЭБУ)- контроллер (Bosch, «Январь» или GM). Могут устанавливаться топливные форсунки(2111-1132010-03) фирмы SIEMENS 6238 (серая, 2отв. сопла), с контроллерами МР7.0 или ЯНВАРЬ 5 . С переходом на контроллер М 7.9.7 или ЯНВАРЬ 7.2 применяются форсунки SIEMENS VAZ 6393(желтые, 4 отв. сопла).

Минус («масса») электрооборудования автомобилей ВАЗ 2108, 2109, 21099

Как известно, на автомобилях ВАЗ 2108, 2109, 21099 электрооборудование выполнено по однопроводной схеме. Функцию минусового («массового») провода выполняют кузов и двигатель автомобиля. Поэтому отрицательные выводы всех электроприборов (источников и потребителей электроэнергии) соединены с кузовом или двигателем.

Особенности крепления «массы» электрооборудования автомобилей ВАЗ 2108, 2109, 21099

— Соединение «минусовая клемма аккумулятора – двигатель и кузов автомобиля»

Минусовой толстый провод (обычно черный) идет от минусовой клеммы АКБ к корпусу коробки передач (см. фото выше). Другой толстый провод (чаще всего т.н. «плетенка») от этой же минусовой клеммы идет к кузову и крепится на шпильку рядом с аккумулятором. Такое соединение обеспечивает наличие «минуса» от клеммы АКБ на всех электроприборах после поворота ключа в замке зажигания и обеспечивает нормальную работу стартера (стабильный пуск двигателя).

— Соединение «генератор – двигатель»

Обеспечивается конструктивным для ВАЗ 2108, 2109, 21099 расположением генератора непосредственно на двигателе. После пуска двигателя и включения в работу генератора, «минус» и «плюс» электрооборудования автомобиля будет завязан теперь на него, а не на АКБ.

Неисправности «массы» электрооборудования автомобилей

Неисправностей «массы» обычно всего две:

— плохой (окислившийся) контакт в местах соединения;

— «обрыв» в проводах.

При наличии плохого контакта с «массой» возможны проблемы с запуском двигателя (втягивающее реле щелкает, стартер не крутит). В такой ситуации многие начинают ремонтировать или менять стартер, хотя необходимо всего лишь зачистить места контакта массового провода к двигателю и кузову или минусовую клемму с выводом на АКБ.

Помимо этого надежный контакт «массы» важен для нормальной работы потребителей электроэнергии на автомобиле (свет фар, печка, дворники и т.п). Например, часто возникают так называемые «блуждающие» неисправности или «глюки», когда прибор то работает, то нет, а потом опять работает. В такой ситуации необходимо в первую очередь привести в порядок основные «массовые» провода, идущие от клеммы АКБ, а во вторую проверить надежность соединения «минусового» провода идущего от каждого прибора к минусу (обычно черный провод).

«Обрыв» в проводах может возникнуть при переломе «массового» провода или сильного окисления его в месте крепления к «минусовой» клемме аккумулятора.

— Помимо проверки «минусовых» соединений электрооборудования автомобилей ВАЗ 2108, 2109, 21099, в случае возникновения проблем с запуском двигателя или работой электроприборов, необходимо так же измерить напряжение на выводах аккумуляторной батареи, чтобы оценить степень ее работоспособности. Её неисправность или низкий уровень заряда может служить причиной описанных выше неисправностей связанных с «массой».

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Масса двигателя ваз 2109

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

• Список форумов AUTOLADA.RU
• Семейство «Самара»

• 1
• 2
• >

Специ подскажите, здесь много читал о необходимости протяжки и зачистки Масс при глуках с приборами (температура, уровень топлива), под капотом вродебы все ясно , а где в салоне искать точки подключения масс от указателя температуры и тплива, судя по схеме они сидят гдето вместе с массой от прикуривателя и подсветки бордачка?
Спецы подскажите где искать точки подключения массы от указателя температуры и указателя уровня топлива, судя по схеме они сидят вместе с массой прикуривателя и подсветки бордачка??

А вобщем проблема в том что стрелка температуры при прогреве машины находится в близи красной зоны, и топливо показывает раза 2 больше чем есть, при выключении габоритов, температура немного снижается но все равно на визуальном уровне градусов 115, но вентилятор еще не срабатывает и тасол не кипит..
скорей всего проблемма именно смассой?

Все оказалось бональней

под капотом вродебы все ясно

контакты чистил кислотой пояльной

Если найдешь в салоне массы и будешь ими заниматься, сфотай плиз их месторасположение!

интересно, кто будет разбирать салон для этого

Читай
Штатные точки в салоне Самар, кроме ЕСУД, ЭСП, штатного подогрева сидений. Их смотри на чиптюнере и по эл.схеме, учитывая:

1. Плафон на потолке — масса под саморезом.
2. Два самореза во внутренних крыльях, на 5-6 см ниже выхода проводов в повторители поворотов в крыльях. Из арок крыльев легче найти и увидеть.
3. Кронштейн рулевой колонки. До 1991 (?) года была два «лепестка» под ножевые клеммы по бокам кронштейна, снизу. После заменили на один болт. Находится — снимаем накладку комбинации приборов (КП), откручиваем КП, поднимаем ее на проводах, ищем в отверстиях с проводами кронштейн — над ним перемычка каркаса панели. Под ним — болт. Туда сходятся все черные провода.
4. Дальняя левая шпилька крепления корпуса печки — масса моторчика печки.
5. Задний верхний жгут — см. ссылку «от меня» в ФАКе.
6. В задней двери — справа на рамке масса подогрева стекла, на моторчике дворника масса подсветки номера, доп. стопа, моторчика очистителя, масса из салона.
7. Масса «бензобака» — на крышке бензобака масса бензонасоса-датчика бензобаке, ответная часть — на дальнем саморезе крепления кожуха тоннеля.
8. Масса ручника — через концевик и кронштейн к кузову.
9. Масса дверей — концевики в стойках к кузову.

Описание модели ВАЗ-2109 (2109, 2109-04, 21091, 21093, 21093-01, 21093-02, 21093-03, 21093-04, 21096, 21097, 21098, 21098-01)

Легковые автомобили малого класса с приводом на передние колеса и поперечным расположением двигателя. Выпускаются Волжским автомобильным заводом с 1988 г. Кузов ВАЗ-2109 и ВАЗ-21093 — несущий, пятидверный, двухобъемный хетчбек. Передние сиденья — с подголовниками, регулируются по длине и наклону спинки. Заднее сиденье может складываться для увеличения багажного отделения. Автомобили могут комплектоваться задним стеклом с электрообогревом, очистителями и смывателями заднего стекла и фар.

В настоящее время модель называется «Лада Самара»

Модификации автомобилей:

Двигатель.

Мод. ВАЗ-2108 (для автомобиля ВАЗ-2109), бензиновый, рядный, 4-цилиндровый, 76×71 мм, 1,3 л, степень сжатия 9,9, порядок работы 1-3-4-2. мощность 47 кВт (63,7 л.с.) при 5600 об/мин, крутящий момент 94 Н-м (9,6 кгс-м) при 3400 об/мин. Карбюратор 2108-11070-10-78. Воздушный фильтр — с автоматическим терморегулятором и сменным фильтрующим элементом. Система охлаждения двигателя — с автоматически включающимся и отключающимся электровентилятором,

Мод.ВАЗ-21083 (для автомобилей ВАЗ-21093, -21099 и их модификаций), бензиновый, рядный, 4-цилиндровый. 82×71 мм, 1,5 л, степень сжатия 9,9, порядок работы 1-3-4-2. мощность 51,5 кВт (70 л.с,) при 5600 об/мин, крутящий момент 106,4 Н-м (10,85 кгс-м) при 3400 об/мин.

Трансмиссия.

Сцепление — однодисковое, с диафрагменной пружиной. Привод выключения сцепления — тросовый. Коробка передач — 5-ступ., с синхронизаторами на передачах переднего хода. Перед. Числа: I-3.636; II-1.96; III-1,357, IV-0,941, V-0,784. ЗХ-3,53. Главная передача — цилиндрическая, косозубая, передаточное число — 3,94. Дифференциал — конический, двухсателлитный. Привод передних колес — валами с шарнирами равных угловых скоростей.

Колеса и шины.

Колеса — дисковые, обод 4 1/2J13 для камерных шик и 4 1/2J-13H2 для бескамерных шин. Крепление — на 4 болтах. Шины — камерные или бескамерные 165/70R13, 155/80R13 или 175/70R13. Давление воздуха в шинах 2,0 кгс/см. кв. Число колес 4+1.

Подвеска.

Передняя — независимая, с амортизационными стойками, цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости (макферсон). Задняя — на продольных взаимосвязанных рычагах, с цилиндрическими пружинами и гидравлическими амортизаторами.

Тормоза.

Рабочая тормозная система: передние тормоза — дисковые, задние — барабанные, с автоматической регулировкой зазора. Привод — гидравлический, двух контурный, по диагональной схеме, с вакуумным усилителем и регулятором тормозных сил. Стояночный тормоз — на тормозные механизмы задних колес, привод — тросовый. Запасной тормоз — один из контуров рабочей тормозной системы.

Рулевое управление.

Рулевой механизм — шестерня-рейка.

Электрооборудование.

Напряжение 12 В, ак. батарея 6СТ-55А, генератор 37.3701, регулятор напряжения 17.3702. стартер 29.3708; система зажигания — бесконтактная, с катушкой зажигания 27.3705, электронным коммутатором 3620.3734 и датчиком-распределителем 40-3706. Свечи зажигания FE65P (Югославия) или А17-ДВ-10.

Заправочные объемы и рекомендуемые эксплуатационные материалы.

Топливный бак — 43 л. бензин АИ-93;
система охлаждения — 7,8 л тосол А-40;

система смазки двигателя — 3,5 л,
М-12Г, при температурах от плюс 35 до минус 10 грС;
М-6/10Г,при температурах от плюс 20 до минус 25 грС;
М-5/10, при температурах от плюс 30 до минус 30 грС;

картер коробки передач (5-ступ-) — 3,3 л,
М-8ГИ при температурах от плюс 45 до минус 400 грС;
М-12Г, при температурах от плюс 45 до минус 25 грС;
М-6/10Г, и М-5/10 Г, при температурах от плюс 45 до минус 40 грС;

система гидропривода тормозов — 0,55 л, жидкости «Роса», «Томь»;
стойки передней подвески — 2×0,25 л, МГП-10;
амортизаторы задние — 2×0.25 л, МГП-12;
бачок омывателя ветрового стекла — 2,0 л (4 л для автомобилей с очистителями и смывателями фар и заднего стекла), жидкость НИИСС-4 в смеси с водой.

Где может находиться масса двигателя

Почти в 100% современных автомобилях, кузов используется как единый источник использования электроэнергии. Кузов автомобиля является как бы всеобщим проводом с отрицательным зарядом для всех потребителей электроэнергии. Именно поэтому кузов называется до боли знакомым всем термином «масса». А почему «до боли знакомым»? Да потому что, если где то контакт с массой либо плохо закреплён, либо окислился, начинается необъяснимое.

Возьмём первый попавшийся пример: больная тема первых и вторых самар – перемигивание фар жёлтый с красным и т.д. Данную ситуацию я уже разбирал в статье: почему не горят фары, где и сделал «массу», как основной причиной нестабильной работы. Но фары – это мелочь в сравнении с работой двигателя и электронной системы управления двигателем (эсуд). В данной статье мы рассмотрим слабые «массовые» места на ваз 2114 2113 2115 с двигателями объёмом 1,5л, 1,6л.

Масса аккумулятора

«Минус» на аккумуляторе имеет два ответвления: толстый провод и тонкий. Толстый провод идёт от минуса аккумулятора к корпусу двигателя. Если данный контакт закреплён не должным образом, то заряд аккумулятора идёт не в полную силу, стартер не развивает полной мощности, тупит ЭСУД (т.к. массу он берёт из двигателя).

На креплении минуса аккумулятора с двигателем нужно проверить надёжность затяжки двух гаек, между которыми крепится контакт к двигателю: первым делом ослабляем наружную гайку и подтягиваем внутреннюю, а затем затягиваем и наружную.

Второй провод от аккумулятора гораздо тоньше и крепится к кузову рядом с самим аккумулятором. Данный провод является источником для всех энергопотребителей в авто. Здесь так же нужно проверять момент затяжки гайки как к кузову так и к клемме аккумулятора.

Масса ЭСУД

У SAMAR с двигателем 1,5 л, масса для ЭСУД берётся с корпуса двигателя, с крепления заглушек. Заглушки находятся с правой стороны головки блока.

У SAMAR с двигателем объёмом 1,6 л, но так же и 1,5 л, которые имеют в своём составе ЭСУД нового поколения (Bosch 7.9.7, Январь 7.2) масса ЭСУД берётся с приваренной шпильки. Шпилька крепится к металлическому каркасу панели приборов к тоннелю пола (под пепельницей). На практике встречается, что данная шпилька красится на заводе и слабо затянута. Поэтому, со временем может разболтаться и в момент включения вентилятора, будут просадки в напряжении следующих датчиков (что приведёт к скачкам оборотов): ДТОЖ, ДПДЗ, ДМРВ.

Масса торпеды (панели приборов)

В данном месте в связке находятся соединения торпедного жгута, схемы блока монтажного реле и предохранителей, заднего жгута. Данное соединение находится под креплением рулевого вала. Если данное соединение ненадёжно, то возможны отклонения показания панели приборов при включении потребителей энергии ( фары, поворотники и др.)

Масса электродвигателя отопителя

Данное соединения массы находится под панелью приборов на левой стороне корпуса отопителя.

В заключении стоит отметить, что абсолютно все шпильки заводского производства никак не обрабатываются помимо краски, поэтому со временем появляется коррозия, окисления, и начинаются просадки в напряжении.

Масса двигателя ваз 2109 карбюратор

Одной из самых известных разработок советского автотранспорта является двигатель ВАЗ 2109 и его всевозможные модификации. Так, мотор, который был разработан еще в 1982 году, служит верой и правдой по сегодняшний день. Это один из самых распространенных моторов на территории СНГ.

Надо сказать, что это не считается одним из надежных агрегатов, но он очень ремонтнопригодный, что делает его достаточно популярным среди автолюбителей.

Описание и модификации

Как такового «девяточного» двигателя в природе не существует. По крайней мере, завод АвтоВАЗ его не выпускал. На все модели 2109 устанавливался «восьмерочный» силовой агрегат и его модификации. Конечно, во многих документах можно встретить мотор ВАЗ 2109, но это обман или незнание.

А вот в технической документации завода изготовителя не найти информации о двигателе 2109, поскольку такого мотора не существует. На все «девятки», за весь период их производства устанавливались двигатели со следующей маркировкой: ВАЗ-21081 (1,1 8V), ВАЗ-2108 (1,3 8V), ВАЗ-21083 (1,5 8V), ВАЗ-2111-80 (1,5i 8V) и ВАЗ-11183-20 (1,6i 8V).

Технические характеристики

Все моторы, которые устанавливались на ВАЗ 2109 были малого объема, но имели достаточные мощностные характеристики и динамику. А вот с тяговой мощностью уже не сложилось. Мощность двигателя ВАЗ 2109 колеблется от 54 до 81 лошадиной силы. Стоит рассмотреть, каждый из вариантов двигателя и его технические характеристики по отдельности.

Как видно эволюция двигателей дошла от карбюраторного типа до инжекторного. Хотя при увеличении объема двигателя, пропорционально увеличивался и расход топлива.

Еще одним немаловажным фактом остается вопрос: где находиться номер двигателя на старых образцах моторов? Как известно, номер двигателя набивался на блоке цилиндров только с 1984 года и на более ранних версиях, которые шли на экспорт. Поэтому, на силовом агрегате 1983 года выпуска даже не стоит искать этот идентификатор, поскольку его попросту нет.

Ремонт и обслуживание

В среднем ремонт ДВС модификаций ВАЗ 2109 делается по пробегу. Такой показатель составляет около 200000 км пробега. Капитальный ремонт двигателя проводиться аналогично любому жигулевскому силовому агрегату. Поскольку, по сравнению с Волговским двигателем Вазовский достаточно маленький, то зачастую автомобилисты переборку делают у себя в гараже своими руками.

Движок 2109 является хорошо ремонтнопригодным, поскольку чугунный блок достаточно тяжело разрушить, а стоимость головки низкая, что позволяет дешево и без особых затрат отремонтировать ДВС своими руками. Еще одним позитивным фактором в ремонте является то, что силовой агрегат прост в конструкции и даже неопытные автолюбители способны провести мелкий ремонт движка ВАЗ 2109 своими руками.

К основным проблемам, с которыми многие сталкиваются можно отнести: замена масла в двигателе ВАЗ 2109, замена свечей зажигания и высоковольтных проводов, а также переборка и настройка карбюратора. Кстати, почти все моторы комплектовались отличным впрысковым элементом, который все знают как «Солекс».

Еще один вопрос, который часто задают автолюбители, сколько масла нужно вливать в мотор? Этот показатель зависит от типа мотора. Например, для ВАЗ-21081 — это будет один показатель, а для ВАЗ −11183-20 — совсем другой. Поэтому, если автомобилист хочет знать — сколько масла в его силовом агрегате, нужно заглянуть в техническую документацию.

Тюнинг

Тюнинг двигателя ВАЗ 2109 проводится достаточно просто и без особых сложностей. Так, первое, что делают на свой двигатель автомобилисты — это меняют систему зажигания. Конечно, на старых моделях установлено контактный вариант, который уже давно морально устарел, а поэтому ставиться бесконтактное.

Вместе с этим меняются свечи и высоковольтные провода. Не стоит также забывать о катушке зажигания. Это все даст улучшенное сгорание топлива в цилиндрах, только если все правильно настроить.

Далее, идет расточка и переборка блока цилиндров. Так, многие автолюбители устанавливают спортивный вариант поршневой, который предусматривает облегченный коленчатый вал, поршни и шатуны. Затем, меняются направляющие втулки и клапана. Все эти доработки дадут прибавку в мощности примерно на 25-30 лошадей.

Последним этапом становиться наружный тюнинг. Сюда можно отнести: установка воздушного фильтра нулевого сопротивления, переборка карбюратора, замена патрубков водяного охлаждения, установка улучшенной помпы и генератора.

Не стоит забывать о таком важном элементе, как стартер, гамму разновидностей, которых можно найти в тюнинг магазинах. Еще, рекомендуется заменить радиатор на более облегченный, а то есть поставить — алюминиевый. Все это даст больше возможностей для двигателя, а соответственно и для автомобилиста.

Вывод

Двигатель ВАЗ 2109, а точнее его разновидности, которые устанавливались на автомобиль стали легендами советского автопрома. Так, имея достаточно малые размеры, он был мощным, что дало ему большую популярность среди автомобилистов. Еще одним положительным фактором являлось то, что ремонт двигателя ВАЗ 2109 проводится достаточно легко своими руками, что позволяет любому автолюбителю сократить затраты на автосервисе.

С популяризацией тюнинга, большинство водителей, которые имели в собственности моторы 2109 стали проводить доработки и, как показывает практика, достаточно успешно.

Габариты

Ходовая часть

Топливо

Двигатель

Чем больше объём двигателя, тем мощнее машина, и тем, как правило, она больше. Нет смысла ставить малокубатурный мотор на большой автомобиль, двигатель просто не сможет справится с его массой, так же бессмысленно и обратное — ставить большой мотор на лёгкий автомобиль. Поэтому производители пытаются подобрать мотор. к цене машины. Чем дороже и престижней модель, тем большего объёма на ней двигатель и тем он мощнее. Бюджетные версии редко могут похвастать кубатурой свыше двух литров.

Объём двигателя выражается в кубических сантиметрах или в литрах. Кому как удобней.

Объем двигателя Лада 2109 составляет от 1.1 до 1.5 л.

Мощность двигателей Лада 2109 от 54 до 78 л.с.

Легковые автомобили малого класса с приводом на передние колеса и поперечным расположением двигателя. Выпускаются Волжским автомобильным заводом с 1988 г. Кузов ВАЗ-2109 и ВАЗ-21093 — несущий, пятидверный, двухобъемный хетчбек. Передние сиденья — с подголовниками, регулируются по длине и наклону спинки. Заднее сиденье может складываться для увеличения багажного отделения. Автомобили могут комплектоваться задним стеклом с электрообогревом, очистителями и смывателями заднего стекла и фар.

В настоящее время модель называется «Лада Самара»

Модификации автомобилей:

Двигатель.

Мод. ВАЗ-2108 (для автомобиля ВАЗ-2109), бензиновый, рядный, 4-цилиндровый, 76×71 мм, 1,3 л, степень сжатия 9,9, порядок работы 1-3-4-2. мощность 47 кВт (63,7 л.с.) при 5600 об/мин, крутящий момент 94 Н-м (9,6 кгс-м) при 3400 об/мин. Карбюратор 2108-11070-10-78. Воздушный фильтр — с автоматическим терморегулятором и сменным фильтрующим элементом. Система охлаждения двигателя — с автоматически включающимся и отключающимся электровентилятором,

Мод.ВАЗ-21083 (для автомобилей ВАЗ-21093, -21099 и их модификаций), бензиновый, рядный, 4-цилиндровый. 82×71 мм, 1,5 л, степень сжатия 9,9, порядок работы 1-3-4-2. мощность 51,5 кВт (70 л.с,) при 5600 об/мин, крутящий момент 106,4 Н-м (10,85 кгс-м) при 3400 об/мин.

Трансмиссия.

Сцепление — однодисковое, с диафрагменной пружиной. Привод выключения сцепления — тросовый. Коробка передач — 5-ступ., с синхронизаторами на передачах переднего хода. Перед. Числа: I-3.636; II-1.96; III-1,357, IV-0,941, V-0,784. ЗХ-3,53. Главная передача — цилиндрическая, косозубая, передаточное число — 3,94. Дифференциал — конический, двухсателлитный. Привод передних колес — валами с шарнирами равных угловых скоростей.

Колеса и шины.

Колеса — дисковые, обод 4 1/2J13 для камерных шик и 4 1/2J-13H2 для бескамерных шин. Крепление — на 4 болтах. Шины — камерные или бескамерные 165/70R13, 155/80R13 или 175/70R13. Давление воздуха в шинах 2,0 кгс/см. кв. Число колес 4+1.

Подвеска.

Передняя — независимая, с амортизационными стойками, цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости (макферсон). Задняя — на продольных взаимосвязанных рычагах, с цилиндрическими пружинами и гидравлическими амортизаторами.

Тормоза.

Рабочая тормозная система: передние тормоза — дисковые, задние — барабанные, с автоматической регулировкой зазора. Привод — гидравлический, двух контурный, по диагональной схеме, с вакуумным усилителем и регулятором тормозных сил. Стояночный тормоз — на тормозные механизмы задних колес, привод — тросовый. Запасной тормоз — один из контуров рабочей тормозной системы.

Рулевое управление.

Рулевой механизм — шестерня-рейка.

Электрооборудование.

Напряжение 12 В, ак. батарея 6СТ-55А, генератор 37.3701, регулятор напряжения 17.3702. стартер 29.3708; система зажигания — бесконтактная, с катушкой зажигания 27.3705, электронным коммутатором 3620.3734 и датчиком-распределителем 40-3706. Свечи зажигания FE65P (Югославия) или А17-ДВ-10.

Заправочные объемы и рекомендуемые эксплуатационные материалы.

Топливный бак — 43 л. бензин АИ-93;
система охлаждения — 7,8 л тосол А-40;

система смазки двигателя — 3,5 л,
М-12Г, при температурах от плюс 35 до минус 10 грС;
М-6/10Г,при температурах от плюс 20 до минус 25 грС;
М-5/10, при температурах от плюс 30 до минус 30 грС;

картер коробки передач (5-ступ-) — 3,3 л,
М-8ГИ при температурах от плюс 45 до минус 400 грС;
М-12Г, при температурах от плюс 45 до минус 25 грС;
М-6/10Г, и М-5/10 Г, при температурах от плюс 45 до минус 40 грС;

система гидропривода тормозов — 0,55 л, жидкости «Роса», «Томь»;
стойки передней подвески — 2×0,25 л, МГП-10;
амортизаторы задние — 2×0.25 л, МГП-12;
бачок омывателя ветрового стекла — 2,0 л (4 л для автомобилей с очистителями и смывателями фар и заднего стекла), жидкость НИИСС-4 в смеси с водой.
