Какая коробка стоит на лада гранта

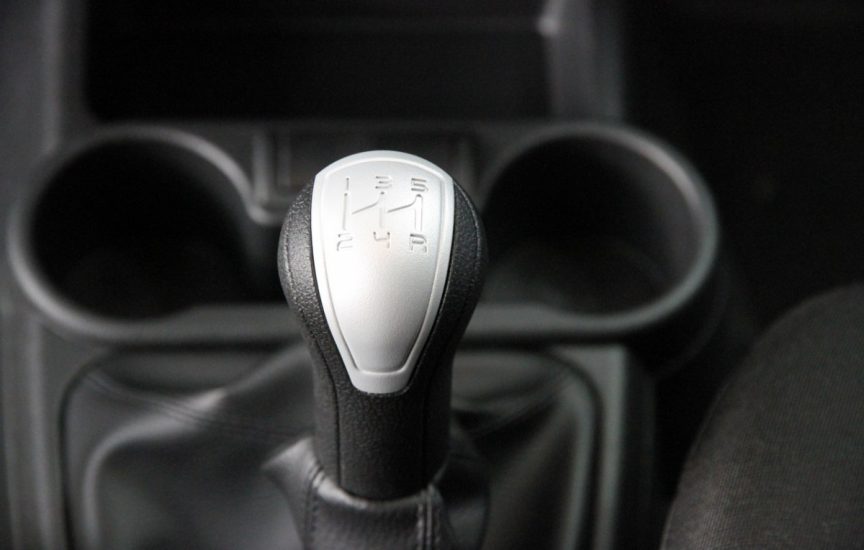

Механическая коробка ВАЗ 2190

  • КПП
  • ВАЗ
  • 2190

5-ступенчатая мкпп ВАЗ 2190 либо коробка Лада Гранта производилась с 2011 по 2013 годы и ставилась только на соответствующую модель АвтоВАЗа, которая выпускалась в кузове седан. Трансмиссия быстро уступила место современной кпп 2181 с тросовым приводом управления.

В переходное семейство также входят 5-мкпп: 1118 и 2170.

  • Характеристики
  • Числа
  • Применение
  • Проблемы

Технические характеристики кпп ВАЗ 2190

Типмеханика
Количество передач5
Для приводапередний
Объем двигателядо 1.6 литра
Крутящий моментдо 150 Нм
Какое масло литьЛукойл ТМ-4 75W-90 GL-4
Объем смазки3.1 литра
Замена маслараз в 70 000 км
Замена фильтракаждые 70 000 км
Примерный ресурс150 000 км

Передаточные числа мкпп Лада Гранта

На примере Lada Granta 2012 года с двигателем 1.6 литра:

Главная1-я2-я3-я4-я5-яЗадняя
3.7063.6361.9501.3570.9410.7843.530

На какие авто ставилась коробка ВАЗ 2190

Лада

Гранта седан 21902011 — 2013
Гранта Спорт2011 — 2013

Недостатки, поломки и проблемы коробки Лады Гранты

Эта трансмиссия обладает невысокой надежностью, к тому же она весьма шумная

Четкость переключений мкпп оставляет желать лучшего и ухудшается со временем

Течи масла нередко появляются еще на малом пробеге и лучше их не игнорировать

Износ пластиковых втулок не позволит вам с первого раза зафиксировать передачу

Активная эксплуатация быстро отражается на синхронизаторах, а затем шестернях

Лада Гранта ремонт мкпп

  • Связаться с администратором сайта Вы можете по электронной почте:
    otobaru@mail.ru

    Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

    Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

    Лада Гранта с АКПП | Автоматическая коробка переключения передач Лада — Отзывы, Видео

    Поставщиком АКПП Лада Гранта стала известная японская компания JATCO. Для тех, кто не в курсе, трансмиссии данного производителя устанавливаются практически на все популярные модели автомобилей: Mazda, Nissan, Toyota, Subaru, Suzuki, Volkswagen, BMW и др. Теперь в этом перечне появилась и Lada Granta.

    Содержание :

    Общая информация

    Первые автомобили Лада с АКПП сошли с конвейера в 2012-м году, тогда же стартовала их продажа. Стоимость авто составляла порядка 400 тысяч рублей. За эти деньги автолюбитель получает машину с мотором объемом 1,6 литра и мощностью в 98 лошадиных сил.

    Японская коробка автомат в Лада Гранта — работает как часы

    Процесс интеграции японской коробки передач с тольяттинским двигателем Лады проходил весьма непросто. Чтобы согласовать работу данных узлов, отечественным инженерам пришлось обратиться за помощью к австрийским коллегам. От многих настроек японской АКПП пришлось отказаться, так как коробка с ними была слишком медлительной. В итоге, специалистам ВАЗа, совместно с австрийской компанией AVL, все же удалось устранить все недоработки системы и успешно подружить трансмиссию JATCO с мотором Лады.

    Тест-драйв Лада Гранта автомат (АКПП) видео

    На сегодняшний день, ежегодно продается порядка 50 000 автомобилей Лада с автоматом. Кроме Гранты, позже АКПП также была установлена и на Калину. Стоит ли говорить о надежности самой трансмиссии JATCO, если она комплектуется на многие всемирно известные модели автомобилей. Согласно результатов многочисленных тест-драйвов и отзывов владельцев, можно констатировать, что качество и надежность АКПП Гранта обеспечены на высоком уровне. Отечественному автопрому, наконец, удалось создать действительно качественный продукт.

    Технические характеристики АКПП Lada Granta

    С установкой автоматической коробки, заводская сборка Гранты претерпела некоторых изменений. Так, из-за увеличения веса автомобиля, были установлены более жесткие пружины. Также снизился клиренс со 160-ти мм до 140.

    Схема автоматической коробки Лада

    Коробка Лада Гранта имеет классические для «автомата» режимы работы акпп:

    R – движение назад

    D – движение автомобиля вперед

    2 – движение вперед с ограничением до 2-й передачи

    1 — движение вперед с ограничением до 1-й передачи

    Какая коробка устанавливается на Лада Гранта?

    На Гранту устанавливается надежный автомат от Японского производителя JATCO модель JF 414E. Что примечательно — данный агрегат ставится на Ниссан Альмера и March, которые имеют объем двигателя до 1.6л. Серьезных нареканий по JF414E никогда не возникало, именно поэтому инженеры компании АвтоВаз сделали выбор в ее пользу. Гидроблок довольно надежный, и не так уж часто встречается в сервисных мастерских. Все что Вам нужно — это вовремя менять масло и фильтр, хотя официально этого делать не нужно, но мы все же советуем.

    Лада Гранта автомат — отзывы

    В сети пока сложно найти отзывы владельцев, которые прошли хотя бы 100.000км, ведь зачастую именно этот показатель говорит о надежности коробки. Тем не менее мы собрали для Вас несколько отзывов по Ладе Гранта АКПП (нажмите на отзыв, чтобы открыть в полный размер) .

    Ремонт автоматической коробки передач (АКПП)

    Что показательно, Автоваз самостоятельно не осуществляет гарантийный ремонт коробки передач JATCO. Трансмиссия полностью меняется на новую, а неисправная коробка отправляется производителю для диагностики и устранения поломки.

    АКПП, МКПП Лада Гранта

    На автомобиле Лада Гранта применяется как АКПП, так и МКПП. Для длительного срока службы трансмиссии необходимо соблюдать интервалы технического обслуживания и не создавать на силовую передачу значительных перегрузок.

    Механика менее чувствительна к качеству смазки, чем коробка автомат. Несмотря на это обеим КПП необходима своевременная замена масла, выполнить которую несложно своими руками.

    В противном случае трансмиссия подвергнется повышенному износу и в ускоренном темпе выйдет из строя.

    Применение АКПП на автомобилях Лада Гранта

    На Лада Гранта применяется четырехступенчатая АКПП Jatco JF414E (AY-K3). Узел является классической автоматической трансмиссией с гидротрансформатором и электронным управлением. Для оптимальной работы АКПП в паре с силовым агрегатом к проекту была привлечена австрийская компания AVL.

    Автоматическая коробка имеет режим блокировки гидротрансформатора. Он включается, когда автомобиль движется на третей или четвертой передаче. Данный режим позволяет повысить КПД узла и снизить расход горючего.

    Наилучшие отзывы от владельцев автоматическая КПП получила за электронную защиту от случайных или ошибочных включений. Узел не реагирует на переведенный в другое положение селектор, если это может навредить коробке. Так, благодаря данной защите автовладелец может заранее включить пониженную передачу или задний ход.

    АКПП Jatco JF414E имеет защиту от перегрева. Она срабатывает, если трансмиссионное масло достигает температуры в 114°С. При перегреве на панели приборов загорается шестеренка, информирующая водителя. При этом Лада Гранта может продолжать движение, несмотря на повышенную температуру КПП.

    Для продления срока службы рекомендуется прогревать АКПП во время отрицательных температур. Для этого следует несколько раз перевести селектор в различные положения при работающем силовом агрегате. При этом электронная защита предотвращает переход на четвертую передачу. При холодном масле оведрайв включится лишь при достижении скорости более 70-75 км/ч.

    Особенностью АКПП является наличие собственного электронного блока управления автоматом. Он находится слева под фарой. Модуль постоянно взаимодействует с ЭБУ двигателя и прочими узлами. Механически включается в Jatco JF414E лишь режим паркинга. При этом данным положением не рекомендуется пользоваться на дорогах с большим уклоном без задействия стояночного тормоза.

    Обзор МКПП на Лада Гранта

    Первоначально на Лада Гранта устанавливалась промежуточная модель МКПП 2190. Ее можно встретить на машинах 2011-2013 года производства. Трансмиссия оказалась крайне неудачной, поэтому была практически сразу вытеснена новой моделью 2181.

    К основным недостаткам КПП 2190 относят низкую надежность и повышенную вибрацию. Коробка существенно шумит, а четкость переключения передач оставляет желать лучшего. Со временем скорости становится переключать все труднее и труднее.

    На коробке 2190 нередко появляются течи масла. Их игнорирование ведет к повышенному износу шестерен и синхронизаторов.

    Понимая неудачность трансмиссии ВАЗ 2190, руководство поставило перед инженерами задачу разработки новой МКПП. За основу была взята коробка 2180. Новый узел получил название 2181.

    Трансмиссия 2181 является МКПП с тросовым приводом. Данное конструктивное решение позволило снизить уровень вибрации по кузову. Переключение передач стало намного четче. Автовладельцу больше не требуется быть в поиске нужного положения рычага.

    Существенным недостатком КПП 2181 первых выпусков являлось то, что коробка ощутимо воет при движении машины. Компании пришлось отреагировать на огромное количество жалоб о автовладельцев. Коробка 2181 была доработана. Ее модернизированная версия с улучшенной технологией обработки шестеренок и валов появилась на сборочных конвейерах летом 2014 года.

    В МКПП 2181 потребовалось увеличить диаметр сцепления до 215 мм. Это повлияло на место расположения стартера. Он был перемещен от коробки к двигателю. Также потребовалось заменить картер.

    Основные технические характеристики

    Технические характеристики Лада Гранта напрямую связана с тем, какой двигатель и КПП установлены на машину. Более детально информация об основных параметрах автомобиля приведена в таблицах ниже.

    Таблица — Расход горючего с АКПП при движении в смешанном цикле

    ДвигательРасход, л
    1,6 л 8-кл., 87 л.с.7.7
    1,6 л 16-кл., 98 л.с.7.6

    Реальный расход горючего согласно отзывам автовладельцев, существенно отличается от потребления бензина, заявленного производителем. Водители жалуются, что Лада Гранта в смешанном режиме расходует до 12-14 литров бензина на 100 км пути. На авто с МКПП существенной разбежности по потреблению топлива по сравнению с заявленными техническими характеристиками не обнаружено.

    Надежность АКПП и ее срок службы

    Конструкция «железа» Jatco JF414E максимальна упрощена, что снижает риск появления сложноустранимых проблем. Все же автомат не лишен «детских болезней», проявляемых на этапе обкатки. Игольчатый подшипник ступицы насоса зажимается до полного разрушения. С данной проблемой автовладельцы нередко сталкиваются при пробеге в 6-15 тыс. км.

    Конструкция Jatco JF414E предполагает достаточно большой запас прочности. Коробка способна служить 200-400 тыс. км без серьезного ремонта. Ресурс АКПП обычно вырабатывается после миллиона км пробега. В таком случае узлу требуется полная переборка и капитальный ремонт.

    Электронный блок управления может выйти из строя при пробеге 150-200 тысяч км. Преимущественно причиной поломки является внешнее воздействие. Риск повреждения прошивки крайне мал.

    Центральный двухрядный подшипник часто выходит из строя при пробеге 60-130 тыс. км. Обычно он разбивается перегрузками, вызванными ездой с вибрациями на высоких оборотах.

    Сальники начинают течь при пробеге более 90 тыс. км. Часто это связано с использованием масла, которое не соответствует конкретным климатическим условиям.

    Весь гидроблок крайне редко выходит и строя. Его замена может потребоваться, когда пробег перевалит за 400-500 тыс. км. При этом на пробеге в 70-100 тыс. км под замену могут попроситься прокладки и соленоиды. Обычно это вызвано грязным маслом и частыми перегревами. При пробеге более 120 тыс. км может потребоваться установка новых датчиков из-за их повреждения крошками стали в загрязненном масле.

    Некоторые автовладельцы сталкиваются с проблемой повреждения корпуса поддона. Он может замяться от удара камнем, несмотря на наличие защиты днища и приличный клиренс Лада Гранта.

    Фрикционы изнашиваются в зависимости от агрессивности стиля езды. Их замена в нормальных условиях требуется при достижении 150-250 тыс. км. Также во время проведения ремонта желательно установить новые тефлоновые кольца.

    Типичные проблемы МКПП, выявляемые в процессе эксплуатации

    При пробеге 60-90 тыс. км в МКПП появляется хруст. Наиболее он заметен при включении второй передачи. В дальнейшем хруст начинает сопровождаться недостаточно четким переключением между скоростями.

    Несмотря на доработку шестеренок и валов МКПП начинает выть, когда пробег преодолевает 130 тыс. км. Иногда виновником постороннего звука является подшипники.

    Обзор целесообразности проведения ремонта

    МКПП и АКПП автомобиля Лада Гранта обладают хорошей ремонтопригодностью. Пробег между капитальными ремонтами составляет 250-400 тыс. км.

    Приобретение новой или контрактной трансмиссии целесообразно если пробег родного узла перевалил за миллион км. Также покупка обоснована, если установленный агрегат имеет сильные деформации, вызванные перегревом или существенным механическим воздействием. Стоимость новой МКПП составляет 26-333 тыс. рублей. За контрактный вариант потребуется заплатить от 12 тыс. рублей. Новый автомат стоит 50-65 тыс. рублей. Цены на контрактную АКПП начинаются от 18 тыс. рублей.

    Требуемые инструменты для замены масла в АКПП

    Для замены масла в АКПП требуются инструменты из перечня ниже.

    Таблица — Инструменты и материалы необходимые для замены масла в автомате

    Инструменты и материалыПримечание
    ЕмкостьТара для слива старого масла
    ЛейкаС отрезком шланга
    ВетошьНе оставляющая ворса
    Накидной ключ или головка«на 10», «на 19»
    Шестигранник«на 5»
    ТрещоткаС удлинителем

    Замена масла в автомате

    Для замены смазки в АКПП требуется масло Matic-S (EJ-1 ATF) или схожий аналог типа Dexron VI. Пошаговая инструкция приведена ниже.

    • Ослабить хомут, который крепит шланг к воздушному фильтру.

    • Снять адсорбер.
    • Демонтировать патрубок, который служит для поддачи приточного воздуха.
    • Отодвинуть воздушный фильтр.

    • Снять пластиковый фартук и загнуть его в сторону водительского колеса.
    • Открутить сливной болт, подставив емкость.
    • Закрыть сливное отверстие.
    • Залить трансмиссионную жидкость. Ее количество должно примерно соответствовать объему слитой жижи.
    • Отсоединить шланг обратки.
    • Надеть на штуцер от коробки шланг подходящего диаметра.

    • Завести авто.
    • Дождаться, когда польется светлое масло.
    • Установить шланг обратки на место.
    • Открутить сливной болт.
    • Снять поддон.
    • Снять фильтр. Болты его крепления имеют различную длину, поэтому важно запомнить их точное расположение.
    • Очистить поддон, фильтр и магниты. Поставить их на место.
    • Залить масло.
    • Прогреть коробку, переводя селектор в разные положения.
    • Проверить уровень масла.

    Перечень необходимых инструментов для замены масла в МКПП

    Для замены масла в МКПП требуются инструменты из таблицы ниже.

    Таблица — Инструменты и материалы необходимые для замены масла в механической коробке

    Инструменты и материалыПримечание
    ТрещоткаУзкая
    Головки«на 17», «на 19»
    Ключ«на 13», «на 17», «на 19»
    Специнструмент для заливки маслаМаслостойкий шприц
    ВетошьДля очистки загрязнений

    Замена масла в механике

    Замена масла на МКПП 2181 выполняется согласно инструкции ниже.

    • Открутить сливную пробку.

    • Слить масло в тару.
    • Закрутить сливную пробку.
    • Залить свежее масло через контрольное отверстие.

    Замена масла на МКПП 2190 отличается от 2181. Она выполняется согласно нижеизложенного алгоритма.

    • Открутить сливную пробку.
    • Слить масло.
    • Открыть капот.
    • Снять воздушный фильтр.
    • Очистить грязь вокруг заливного отверстия.
    • Выкрутить щуп.
    • Залить масло.
    • Проконтролировать уровень смазки.
    • Установить воздушный фильтр на место.

    Заправочные объемы МКПП 2190 и 2181 отличаются.

    Отзывы

    Константин Шелест
    КПП сильно течет. Под авто лужа после стоянки.

    Игорь Степнов
    МКПП доволен. Передачи переключаются четко.

    Елена Волкова
    У меня АКПП. При езде толчков нет.

    Андрей Попенов
    Лада Гранта с механикой. Есть небольшой хруст, но с ним я уже эксплуатирую авто 27 тыс. км и никаких последствий пока не обнаружил.

    Михаил Тучков
    Автомат комфортный, но расход бензина запредельный.

    АВТОВАЗ: модернизированная коробка передач на LADA Granta и LADA Kalina

    15 октября 2012 года АВТОВАЗ начал производство автомобилей с модернизированной механической коробкой передач — ей оснащаются LADA Granta (кроме версии »стандарт») и LADA Kalina первого поколения (в дальнейшем новая МКП будет устанавливаться и на LADA Kalina второго поколения). Обновленная трансмиссия более надежна, а главное — благодаря оригинальному механизму выбора передач существенно повысилось качество их переключений. Кроме того, МКП получила тросовый привод вместо жестких тяг, что повышает виброкомфорт автомобиля.

    Обновление механической коробки передач АВТОВАЗ начал еще в сентябре — компания перешла на многоконусный синхронизатор первой и второй передач. Этот узел МКП стал надежнее и долговечнее, переключение с первой на вторую передачу и обратно теперь производится мягче, что важно в городских условиях движения при активном вождении.

    В новой МКП (заводской индекс »2181») применено верхнее расположение механизма выбора передач. Благодаря этому качество переключений не зависит от температуры масла в картере. Также снижен объем заливки масла в коробку передач — с 3,3 до 2,2 литра, вместо минерального масла теперь используется полусинтетическое. Сам механизм выбора передач был разработан заново — по заказу АВТОВАЗа его инжиниринг выполнила группа компаний Schaeffler. В оригинальной модульной конструкции предусмотрена селекторная пластина, которая обеспечивает четкую схему переключения передач, и блокировка, препятствующая ошибочному включению заднего хода. После модернизации продольный ход рычага уменьшился на 32 мм, а усилие включения передачи снижено в три раза. Продольный и поперечный люфты рычага в нейтрали уменьшены в два раза. Ширина всей схемы перемещения рычага сократилась на 40 мм, т.к. положение передачи заднего хода перенесено из точки »левее первой» в положение »напротив пятой», благодаря чему исключается контакт рычага с подушкой водительского сиденья.

    Поставщик тросового привода — японская фирма Atsumitec, среди клиентов которой — ведущие автопроизводители. Аналогичные специальные троса (они могут не только тянуть, но и толкать) применяются на большинстве иномарок схожего класса.

    Высокое качество работы новой МКП подтвердили эксперты фирмы »Рикардо», приглашенные специально для тестирования нового узла; положительную оценку узлу дали и инженеры Альянса Renault-Nissan.

    21.10.20
    LADA Ижевск: 55 лет истории

    Коробка передач Lada Granta (ВАЗ 2190)

    На автомобиле установлена механическая пятиступенчатая двухвальная коробка передач. Она смонтирована вместе с главной передачей и дифференциалом в единый агрегат, корпус которого состоит из трех частей — картера сцепления, картера коробки и задней крышки. Места соединений картеров и крышки уплотнены бензомаслостойким герметиком.

    Первичный вал коробки передач выполнен в виде блока шестерен. Шестерни первичного вала — ведущие, находятся в постоянном зацеплении с ведомыми шестернями передач переднего хода, установленными на вторичном вату. Все элементы вторичного вата съемные. Вторичный вал — полый, с радиальными отверстиями в местах установки шестерен для смазки наружной поверхности вата. Шестерня пятой передачи вращается на втулке. Ведущая шестерня главной передачи и ступицы синхронизаторов установлены на шлицах вата. Передние концы валов опираются на роликовые подшипники, а задние — на шариковые.

    Коробка передач: 1 — задняя крышка картера коробки передач; 2, 44 — гайка: 3 — ведущая шестерня пятой передачи; 4 — упорная пластина; 5, 40 — стопорные кольца подшипника; 6 — шариковый подшипник первичного вала: 7 -ведущая шестерня четвертой передачи; 8 — картер коробки передач: 9 — первичный вал; 10 — ведущая шестерня третьей передачи; II — ведущая шестерня второй передачи; 12 — шестерня заднего хода: 13 — ведущая шестерня первой передачи; 14 — роликовый подшипник; 15 — сапун; 16 — сальник первичною вала; 17 — картер сцепления; 18 — роликовый подшипник вторичного вала; 19 — маслосборник; 20 — ведущая шестерня главной передачи; 21 -кольцо датчика скорости автомобиля; 22, 32 — сальники привода; 23. 30 — роликовые конические подшипник дифференциала; 24 — датчик скорости автомобиля; 25 — коробка дифференциала; 26 — сателлит дифференциала; 27 — ось сателлитов; 28 — полуосевая шестерня; 29 — ведомая шестерня главной передачи; 31 — регулировочное кольцо: 33 -ведомая шестерня первой передачи; 34 — синхронизатор первой и второй передач; 35 — ведомая шестерня второй передачи; 36 — ведомая шестерня третьей передачи; 37 — синхронизатор третьей и четвертой передач; 38 — ведомая шестерня четвертой передачи; 39 — шариковый подшипник вторичного вала; 40,41 — втулка; 42 — ведомая шестерня пятой передачи: 43 — синхронизатор пятой передачи

    Дифференциал — двухсателлитный, предварительный натяг его подшипников регулируется подбором тол шины регулировочного кольца, установленного под наружным кольцом подшипника дифференциала. На корпусе дифференциала установлено задающее кольцо датчика скорости автомобиля. Датчик установлен на картере коробки передач.

    Для контроля уровня масла в картере коробки передач установлен указатель уровня (измерительный щуп).

    Привод механизма переключения передач оборудован устройством, исключающим ошибочное включение передачи заднего хода вместо первой передачи.

    Jf414E акпп – Техническое устройство АКПП Jatco JF414E автомобилей Лада Гранта, Калина

    В августе 2012 года начались продажи Лада Гранта с АКПП, это был первый автомобиль АвтоВАЗа, на который автоматическая коробка передач устанавливается серийно на конвейере. Почти через три года (в марте 2020 года) начались продажи Лада Гранта с АМТ (автоматизированная механическая трансмиссия). Поговорим о различиях этих двух трансмиссий, которые также могут устанавливаться на Лада Калина, Приора, Веста и XRAY. Какие их плюсы и минусы, а также с какой их них автомобиль лучше выбрать?

    Преимущества и недостатки АКПП

    На Лада Гранта/Калина 2 устанавливается автомат Jatco, эта коробка уже более двух десятилетий устанавливается на Nissan и за это время хорошо зарекомендовала себя. Отзывы владельцев Лада Гранта с АКПП говорят о том, что автомат переключает передачи плавно, вовремя и аккуратно. Излишней задумчивости нет, а резкие разгоны и торможения не сбивают ее с толку.

    К недостаткам автомата можно отнести большой расход топлива, особенно в городской черте, а также весьма дорогостоящий ремонт.


    Типовые неисправности Jatco: когда необходимо записаться на диагностику?

    Гидромеханические АКПП Jatco довольно надежны и стабильно отрабатывают до 200 000 км пробега. Тем не менее для беспроблемной работы АКПП важно проводить полную замену трансмиссионной жидкости раз в 50-55 00 км пробега, а также раз в «сотню» – промывать гидравлику.

    Наиболее популярными проблемами, возникающих с АКПП Jatco до конца регламентного ресурса, считаются:

    • Выход из строя маслонасоса – возникает, как правило, из-за заливки некачественного ATF масла, либо в результате разрыва фильтрующего элемента.
    • Засорение гидроблока – происходит в случае обрыва фильтра или длительного отсутствия ТО. Забитый фрикционной пылью гидроблок дополнительно нагружает маслонасос и гидротрансформатор, может привести к блокировке соленоидов.
    • Износ втулок – довольно редкая проблема, однако может возникнут в результате агрессивной вождения авто с АКПП.
    • Деформация уплотнителей – происходит по причине естественного износа. Чаще всего проблема для коробки угрозы не несет в случае оперативной замены неисправной детали.

    С электрикой и электроникой на коробках-автомат Jatco проблемы – редкий случай. Однако в случае регулярной агрессивной эксплуатации автомобиля рекомендуется установить дополнительный радиатор охлаждения с целью предотвращения перегрева.

    Преимущества и недостатки АМТ

    «Робот» устанавливается на более широкую линейку автомобилей Лада (Гранта, Калина, Приора, Веста и XRAY) и имеет ряд особенностей при эксплуатации. По информации АвтоВАЗа роботизированная коробка передач выделяется простотой, надежностью и экономичностью. Кроме этого робот прост в обслуживании, а его стоимость ремонта практически ничем не отличается от ремонта МКПП. Расход топлива соответствует показателям механической коробки.

    Недостатки этой трансмиссии упоминаются в отзывах владельцев Лада Приора с АМТ. «Автомат» переключает передачи почти без потери тягового момента, а «робот» так не может. Именно этот момент не нравится автолюбителям. Кроме этого, идут обсуждения о гуле и вое АМТ.

    Коробка передач 09A, 09B / Трансмиссия 09А, 09В

    FAQ VW Audi Skoda Seat

    Обозначения коробок передач типа 09A которые устанавливались на автомобили VAG:

    EEB, EEC, EED, EEE, EEF, EGN, EGP, EGQ, ELD, EYM, EYN, EYP, FGA, FST, FYL, FYM, FYN, FYP, GNY, GNZ, GPA, GPB, GPC, GPD.

    Обозначения коробок передач типа 09B которые устанавливались на автомобили VAG:

    EGH, EGJ, EGK, EGL, EGM, FBN, FBP, FBQ, FLX, FLY, FLZ, FYQ, FYR, GPE, GPG, GPH.

    5-ступенчатая автоматическая коробка передач 09A / 09B (rus.)

    Устройство и принцип действия. Программа самообучения 232 VW/Audi. Новая 5-ступенчатая автоматическая коробка передач предназначена для установки на автомобили Volkswagen и Audi с поперечным расположением двигателя. Она производится известным производителем АКП компанией Jatco. Адаптация к автомобилю, а также разработка программного обеспечения блоков управления осуществлялась в сотрудничестве с инженерами концерна Volkswagen. Коробка передач 09A / 09B отличается следующими узлами и функциями: – автоматическое переключение пяти ступеней передач с помощью адаптирующихся к стилю вождения водителя и дорожной обстановке программ переключения; – программа переключения передач, адаптирующаяся к степени сопротивления движению (распознаёт сопротивление движению при движении на подъём и на спуск, при движении с прицепом и при встречном ветре); – режим Tiptronic; – отображение номера передачи на дисплее комбинации приборов; – устройство блокировки ключа в замке зажигания; – гидротрансформатор с муфтой блокировки гидротрансформатора; – функция размыкания в неподвижном состоянии. Если селектор установлен в положение для движения и автомобиль останавливается, то коробка переключается в режим холостого хода. Преимущество: отсутствие остаточного момента привода от гидротрансформатора (автомобиль не пытается начать движение с малой скоростью), благодаря чему снижается расход топлива и уменьшается выброс вредных веществ в атмосферу. Содержание: Общая информация, Принципиальная конструкция АКП, Переключение передач, Передача крутящего момента, Обзор компонентов системы, Электронные компоненты: блок управления, выходные сигналы, датчики, исполнительные механизмы. Электрическая схема, Самодиагностика, Сервисное обслуживание.

    Automatic Transmission 09A (eng.)

    Repair Manual. Редакция 07.2007 VW Golf 2000 года выпуска, VW Jetta 1999 года выпуска, VW Jetta Wagon 2001 года выпуска. Руководство по ремонту автоматической коробки передач типа 09А. АКПП 09А буквенное обозначение: EYN, EYP, EEF. Эти коробки передач устанавливались на автомобили: Volkswagen Golf 4 / Фольксваген Гольф 4 (код модели: 9B1, 9B3) 2002 — 2009 Volkswagen Bora / Фольксваген Бора (код модели: 1J6) 2002 — 2005 Volkswagen Jetta (Mexiko) / Фольксваген Джетта (код модели: 9M2) 2002 — 2004 Audi A3 (Brasil) / Ауди А3 (код модели: 8L1) 2000 — 2006 Содержание (группы ремонта): 00 — General, Technical Data, 32 — Torque Converter, 37 — Controls, Housing, 38 — Gears, Hydraulic Controls, 39 — Final Drive, Differential. 00 — Технические данные, 32 — Гидротрансформатор, 37 — Органы управления, корпус, 38 — Передачи, гидравлическое управление, 39 — Главная передача, дифференциал. 112 страниц. 3 Mb.

    5-speed Automatic Gearbox 09A / 09B: Design and Function (eng.)

    5-speed Automatic Gearbox 09A: Removal & Installation (eng.)

    АКПП 09А — снятие и утановка

    5-speed Automatic Gearbox 09A: Servicing (eng.)

    АКПП 09А — ремонт.

    Jatco JF506E JA5A-EL ATSG update handbook manual. Repair Transmission Transaxle (eng.)

    Информация по гидроблоку. Автоматические коробки передач JF506E изготавливается в Японии компанией JATCO и используется многими автомобилестроительными компаниями. Volkswagen маркирует их как тип 09A и устанавливает их в Volkswagen Golf, Jetta, Golf GTI и др. Компания Mazda ставит их в Mazda MPV и Mazda 6 под маркировкой JA5A-EL, а компании Land Rover и Jaguar ставят их на Land Rover Freelander и Jaguar X соответственно под маркировкой JF506E.

    Automatic Transaxle Workshop Manual JA5A-EL (eng.)

    JA5A-EL это другое название коробки JF506E в компании Mazda. Полный аналог коробки Volkswagen типа 09A. Здесь рассматривается гидравлическая схема.

    Автоматическая коробка передач — основные сведения (rus.)

    Устройство и принцип действия. Пособие по программе самообразования. Содержание: Преобразование мощности, Общее описание конструкции, Определение момента переключения, Масло для автоматической коробки передач (ATF), Гидротрансформатор, Муфта блокировки гидротрансформатора, Планетарные передачи, Узлы механизма переключения, Многодисковая муфта, Многодисковые тормоза, Ленточные тормоза, Муфта свободного хода, Управление коробкой передач, Описание систем автоматической коробки передач, Аварийный режим работы/Самодиагностика, Гидравлическая система, Схема циркуляции масла в гидравлической системе/гидравлический насос, Блок управления гидроприводом переключения передач, Схема гидравлической системы, Давление в гидравлической системе, Компоненты гидропривода переключения.

    Как здесь найти нужную информацию?
    Расшифровка заводской комплектации автомобиля (англ.)Расшифровка заводской комплектации VAG на русском!Диагностика
    Фольксваген, Ауди, Шкода, Сеат, коды ошибок.

    Если вы не нашли информацию по своему автомобилю — посмотрите ее на автомобили построенные на платформе вашего авто. С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.

    В чем разница между АМТ и АКПП

    ПараметрАМТ или «робот»АКПП Jatco
    Доплата25 000 рублей50 000 рублей (импортные детали)
    Расход топливаменьше или как у МКППбольше чем у МКПП примерно на 1л/100км
    Клиренскак у МКППт.к. размеры АКПП больше, то клиренс меньше на 2 см
    Ремонтопригодностькак у МКППофициально не предусмотрен
    Переключение передаччувствуется только при переключении на повышенную передачу (во время разгона)не чувствуется ни при разгоне, ни при замедлении
    Наличие ручного режимаестьнет
    Функция «кикдаун»естьесть
    Адаптация к манере ездыесть (более 20 карт)нет

    Обе трансмиссии упрощают управление автомобилем, благодаря чему существенно уменьшается утомляемость водителя, особенно в пробках.

    А какую трансмиссию для автомобилей Лада порекомендуете вы? Напомним, тросовая «механика» знаменита своим воем.

    Ключевые слова: коробка передач лада гранта | коробка передач лада калина | коробка передач лада веста | коробка передач лада приора | коробка передач lada xray | универсальная статья

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    • Каким может быть внешний вид Lada Vesta FL — рендеры дизайнеров
    • Lada 4×4 Тайга (фото и отличия)
    • Фото юбилейной Lada 4х4 и отличительные особенности
    • Выбираем лучшие передние тормозные колодки Лада Ларгус (опрос, отзывы)

    Характеристики АКПП Jatco

    Коробка автомат «Джатко» на «Гранте» принадлежит классу «Мини». Она создана для небольших городских бюджетных автомобилей. Трансмиссия имеет поперечное расположение. Она предназначена для машин с передним типом привода. Ее ставят на авто, объем двигателя которых не превышает 1,6 литра. Автомат имеет электронное управление.


    Коробка автомат «Джатко» на «Гранте»

    У него присутствуют следующие режимы:

    • «P» — паркинг;
    • «N» — нейтральная передача;
    • «R» — задняя передача;
    • «D» — движение вперед;
    • 1 – только первая передача;
    • 2 – езда на второй передаче (в данном режиме автомобиль начинает движение на первой передаче, переходя затем на вторую и не выше).

    Кроме того, у неё имеются механический и автоматический режимы. Коробка состоит из гидроблока, планетарной передачи, гидротрансформатора, а также фрикционов и дисков из стали. АКПП Jatco на Lada Granta ставится на автомобили с 16-клапанным двигателем мощностью 98 лошадиных сил. Также она встречается на машинах чуть большей или чуть меньшей мощности со схожими характеристиками.

    КПП «Лады-Гранты»: характеристика, особенности и устройство

    Многие автолюбители слышали, что у новой КПП «Лады-Гранты» появился тросовый привод, а кто-то говорит о многоконусных синхронизаторах. А некоторые утверждают даже, что в машину «впихнули» старую коробку «Рено», которую подарили на растерзание инженерам «АвтоВАЗа». В нашей статье собрано достаточно информации, чтобы понять особенности новой механической, автоматической и роботизированной коробки передач.

    Описание «механики» в «Ладе-Гранте»

    Этот вид КПП, который монтируется на Granta, обладает собственной историей. По своей сути, это та же 5-ступенчатая коробка передач, что и в ВАЗе-2108, но она не раз подвергалась серьезной модернизации. С начала производства «Лады-Гранты» автомобиль оснащался КПП модели 2180. Такая коробка передач имеет шток переключения, с устройством выбора передач. Такая же трансмиссия монтировалась на автомобиль «Ладу-Калину» первого поколения.

    Усовершенствованная модель КПП «Лады-Гранты» (2181) начала выпускаться еще с 2012 года и в новой трансмиссии:

    1. Два троса заменили шток переключения передач.
    2. Механизм выбора скоростей расположен поверх корпуса, а не в масле, как было раньше.
    3. Для первой и второй передач имеется многоконусный синхронизатор, что является большим преимуществом.
    4. Картер сцепления был также модифицирован, поэтому теперь в саму коробку специалисты рекомендуют заливать только 2,2 литра масла в КПП «Лады-Гранты», а не 3,3 литра, как ранее.

    Частые «болезни» коробки передач

    Многие автолюбители отмечают, что модифицированная трансмиссия стала намного лучше, но все же некоторые типичные недостатки присущи этому устройству:

    • Слышен специфичный хруст при переключении второй передачи (эта проблема существовала еще на ВАЗе-2108-09).
    • Переключения не отчетливые, пусть даже имеется тросовый привод КПП «Лады-Гранты».
    • При езде на автомобиле на второй и третьей скорости водитель может слышать гул.
    • При разгоне «Лады-Гранты» чаще всего наблюдается вибрация, дрожание, дребезг рычага КПП на третьей передаче.

    «Автомат»

    АКПП на рассматриваемом автомобиле начал впервые монтироваться с июля 2012 года. КПП «Лады-Гранты» (классическая модель JF414E) с гидротрансформатором крепится преимущественно на легковые автомобили Nissan, Mitsubishi и Suzuki. Многие автомобилисты должны помнить, что такой вариант трансмиссии на «Ладе-Гранте» идет в паре только с движком 21126.

    Автоматической коробке передач характерна высокая прочность и надежность. При грамотной эксплуатации и бережном отношении, своевременном техническом обслуживании и подборе качественных деталей АКПП может «пробежать» до 180-200 тыс. км.

    Завод-производитель рекомендует использовать определенные марки масел для тросового КПП «Лады-Гранты», которые подходят к определенным климатическим условиям региона, где эксплуатируется конкретный автомобиль. Замена масла в АКПП происходит иначе, чем для МКПП, и смазочный материал совсем другой. Эти советы не являются аксиомами в плане подбора соответствующего масла.

    Проблемы АКПП

    Устройство «автомата» больших трудностей в процессе езды не вызывает. Если трансмиссии не требуется провести текущий ремонт, то в основном проблемы в устройстве появляются по вине водителя:

    • при частой пробуксовке быстро сгорают фрикционы;
    • прокладки и сальники протекают после перегрева;
    • при наезде на всевозможные препятствия может пробиться кожух АКПП, и тогда уже точно требуется ремонт.

    У автолюбителей возникает больше претензий к эксплуатационным характеристикам «автомата» — большое потребление топлива, медленный разгон машины, ощущаются подергивания во время переключения передач при быстрой езде.

    Роботизированная КПП

    Устройство пришло на смену 4-ступенчатой коробке переключения передач. На автомобиль робот-коробка начала устанавливаться еще весной 2015 года. Главной механической частью новой роботизированной КПП 2182 послужил механизм коробки 2180. В автомобилях с роботизированной коробкой установлен электромеханический привод (мехатроник) германской компании ZF вместо стандартных для «механики» блока педалей и сцепления.

    Роботизированная коробка обязательно совмещается вместе с мотором ВАЗ-21127 мощностью 106 л. с., одним из самых мощных движков, которые монтируются на «Ладу-Гранту». Робот-коробка может исправно функционировать не только в автоматическом, но и в ручном режиме. В такой коробке имеется пять передач. Автомобиль с АМТ 2182 считается более экономичным, чем с «автоматом». РКПП значительно улучшает динамику и снижает расход топлива.

    Характерные проблемы робота-коробки

    Этот тип КПП производится на базе трансмиссии 2180, поэтому при эксплуатации авто не слышен сильный гул, как у МКПП 2181. Однако при движении на первой и второй передачах могут ощущаться небольшие подвывания, хотя после обкатки новой машины со временем шум пропадает.

    Трансмиссия «Лады-Гранты» может повести себя ненормально — при езде на первой передаче и грубом нажатии на педаль акселератора вторая скорость переключается через раз. При этом происходит «проскок».

    Основной изъян роботизированной КПП — рывки и толчки при переключении скоростей при быстром передвижении. При спокойной езде это неприятное явление не встречается. В такой ситуации водитель может воспользоваться ручным режимом, и тогда робот-коробка практически превращается в «механику».

    Интересные факты

    О КПП «Лады-Гранты» удалось узнать следующую интересную информацию:

    1. Коробки переключения передач от «Лады-Гранты» не будут монтироваться на «Приору», так как инженеры посчитали, что будет не выгодно переделывать практически всю конструкцию силовых агрегатов.
    2. Цена автомобиля «Лада-Гранта» и «Калина-2» увеличилась на 5-7 тыс. рублей при оснащении их новыми КПП.
    3. Согласно отзывам автолюбителей, первые тросовые варианты КПП были не совсем удачными и имели достаточно много недостатков: появлялась вибрация уже после 70-80 тыс. пробега, вой коробки, повышенное изнашивание деталей и другое. На основании этого завод-производитель внес поправки в устройство и усовершенствовал характеристики. Однако у многих автолюбителей впечатление от КПП с тросовым приводом осталось негативное.
    4. Завод «АвтоВАЗ» сегодня продолжает работу над улучшением КПП, которая станет вторым поколением коробок передач тросового типа. Монтировать ее инженеры планируют на второе поколение «Лады-Гранты».

    Дальнейшее развитие МКПП «Лады-Гранты»

    Разработчики компании «АвтоВАЗ» собираются и дальше совершенствовать конструкцию КПП «Лады-Гранты», так как потенциал у этого механизма большой. Применение гидравлических приводов, многоконусных синхронизаторов на третьей передаче и другие нововведения — все это в планах на будущее.

    Как правильно подобрать коробку переключения передач?

    Буквально все варианты КПП на «Ладе-Гранте» имеют свои плюсы и минусы. Если не учитывать малую шумность механической части трансмиссии отечественного производства, то можно отметить, что «робот» и «механика» — верные и прочные, без характерных «болезней». Для тех, кто любит неспешную езду и комфортное управление машиной, подойдет «автомат». Однако существует единственный минус — высокий расход топлива.

    Механический вариант коробки передачи немного «подвывает», но на ее ресурсе шумовые вибрации особо не отражаются. При нормальном использовании устройство может проходить около 180-200 тыс. км. В роботизированной КПП иногда наблюдается сбой в электрической части. К управлению автомобиля с роботом-коробкой водителю нужно будет, конечно же, привыкнуть. С какой трансмиссией приобрести автомобиль и какое масло в КПП «Лады-Гранты» заливать — это личное дело каждого. В этой ситуации многое зависит от пожеланий самого водителя.

    Можно сделать вывод, что КПП «Лады-Гранты» с тросовым приводом стала более маневренной, чем ее младший брат с грубыми тягами. Усовершенствование узлов значительно улучшило характеристики автомобиля, уменьшило вибрации и повысило качество переключения передач. Однако многие автолюбители до сих пор выражают недовольство высоким износом и частыми поломками коробки передач, хотя завод-производитель обещает провести замену КПП «Лады-Гранты», что повысит ее износостойкость.

    Какими коробками передач оснащается «Лада Гранта» и чем их можно заменить

    КПП от ВАЗ 2110 на «Гранту» установить сможет почти любой водитель. Если вы не хотите платить больше за оригинал, такой исход для вас будет идеальным. На «Гранту» подойдет любая КПП от переднеприводных «Лада».

    При выходе из строя КПП на «Гранте» владелец сталкивается с проблемой ее замены. Ему приходится ставить либо оригинальную коробку, либо задуматься о переделке КПП от ВАЗ 2110 на «Гранту». Особой разницы и проблем нет, и вы в этом убедитесь.

    Комплектация Lada Granta разными коробками передач

    Постепенно МКПП уходит в прошлое, потому даже на автомобилях «Лада» давно появились новые коробки передач. Конкретно на «Лада Гранта» рестайл от 2018 года ставят три типа трансмиссии – механическую, автоматическую и роботизированную. Коробки неплохие и имеют мало недостатков. Если владельцы на что-то жалуются, проблему оперативно исправляют.

    Механика

    На заводе не стали изобретать велосипед и решили идти по накатанной – модернизировать старую трансмиссию, которая впервые появилась еще на ВАЗ-2109.

    КПП «Лада Гранта»

    Сначала модернизированная коробка получила индекс 2180 и была доработанной версией на тягах от «девятки». После этого производитель решил идти в ногу со временем и сделать коробку тросовой, которая получила индекс 2181. Коробка получилась хорошей, несмотря на неудачный старт. Все недостатки данной версии трансмиссии оперативно исправили. Некоторые утверждают, что новая КПП на «Гранте» – старая, отданная на растерзание «Рено», однако это далеко не так.

    Они правы, но у новой коробки были недостатки. Первая ревизия оказалась крайне неудачной, и владельцы засыпали компанию негативными отзывами – отмечали повышенный уровень шума и более низкую надежность. Все проблемы оперативно устранили, но неприятный осадок у многих остался.

    • переход на тросы;
    • уменьшение вибраций ручки КПП и посторонних звуков;
    • хорошая четкость включения передач;
    • уменьшение объема заливаемого масла.

    Коробка приобрела определенную надежность за счет тросов.

    Из минусов – производитель старается экономить на всем. Поэтому металл шестерней не отличается качеством, и они слизываются. Есть риск выхода из строя тросового привода, однако он невелик. Несмотря на отсутствие вибраций рукоятки, коробка передач «Гранта» начала выть. Вой происходит как раз из-за низкой точности обработки шестерен и конструктивно устранить недостаток возможности нет. Оборудование завода не позволяет произвести обработку с нужной точностью.

    Автомат

    В качестве «автомата» на «Гранту» седан и лифтбек предлагается четырехступенчатая АКПП Jatco. Эта модель трансмиссии, в отличие от МКПП и «робота», ничем не примечательна. Такая же модель трансмиссии поставляется на иномарку «Датсун».

    АКПП «Лада Гранта»

    Из плюсов – то, что это автомат на «Ладе». Неплохая динамика разгона, уверенные переключения, долговечность, простота конструкции. Масло можно лить и недорогое.

    Из минусов – 4 передач явно мало, повышенный расход топлива. В режиме Drive на холостых оборотах повышенные вибрации.

    Робот

    Как и в случае с механикой, роботизированную коробку на «Гранте» модернизировали, новая версия называется АМТ-2.0. Владельцы очень тепло отзываются о данном типе трансмиссии и коробка 5 АМТ на «Гранте» является лучшей.

    Ползущий режим сильно экономит силы в пробке. При отпускании тормоза машина плавно трогается со скоростью 5-10 км/ч, позволяя работать только этой педалью. Она определенно стоит переплаты в 25 тысяч рублей.

    Из минусов стоит отметить ресурс, как и у большинства дешевых роботов. Субъективно некоторым не нравится базовый режим робота – приходится постоянно ездить в режиме «спорт». Также при трогании в горку задним ходом машина немного скатится вперед. Датчик скорости показывает слегка заниженные значения.

    Особенности коробки «Гранты»

    Необходимость доработки механической коробки передач была обусловлена ее устареванием, поскольку старая эксплуатировалась на «девятках» еще в восьмидесятые.

    Современная КПП «Гранты»

    Так родилась 2181, впервые получившая тросовую конструкцию. Из новшеств – новые синхронизаторы второй и первой передачи, алюминиевые вилки включения передач, увеличенный диаметр диска сцепления (215 против 200 мм). Механизм переключения теперь выступает в виде отдельного модуля. Ранее он плавал в масле, что сильно усложняло использование коробки в мороз. Появилась защита от случайного включения заднего хода.

    За тросами точно будущее: рычаг КПП теперь обладает коротким ходом, переключения четкие и без щелчков, вибраций и лишнего шума стало значительно меньше. Объем заливаемого масла ввиду особенностей конструкции сократился на 25-30%. Поскольку автомобильная индустрия развивается и двигатели становятся все мощнее, старая трансмиссия не справилась бы. А тросовая хорошо подходит для машин с сильными моторами.

    Какая трансмиссия подойдет для «Лада Гранта»

    На протяжении десятилетий на все переднеприводные «Лады» ставились примерно одни и те же коробки лишь с небольшими изменениями. На «Гранту» подойдут КПП от 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, «Приора», «Калина». Если ваша трансмиссия сломалась от того, что вы любите «нажать тапку в пол», то рекомендуется ставить коробку от «девятки». Она более живучая, однако шумная.

    Определенные отличия все равно имелись. «Спутник» и «Самара» с самого начала и до 2010 года обладали одинаковой трансмиссией. На 2110, 2111 и 2112 шла измененная КПП. Отличия заключались в механизме выбора передач, вилке сцепления и кронштейнах.

    Трансмиссия от «десятки» попадает на «Приору» в доработанном виде под индексом 2170. Затем эту КПП дорабатывают, и в 2013 она дебютирует под индексом 2180 и ставится на «Калину», «Приору» и «Гранту». Поэтому КПП от «Приоры» на «Гранту» тоже спокойно встанет. От «Калины» КПП на «Гранту» также встанет без вопросов, как и немного отличающаяся КПП от «Лада Гранта Спорт».

    Критерии совместимости

    На кулисную «Гранту» новая коробка от «десятки» встанет без проблем, поскольку на первых «Грантах» стояла доработанная КПП от 2110. Поэтому КПП от ВАЗ 2110 на «Гранту» подойдет. В случае с тросовой коробкой возникнут некоторые трудности. Так как используется сцепление большего диаметра, то придется менять еще и корзину сцепления.

    Как снять

    Для демонтажа коробки на «Гранте» потребуется доступ к днищу автомобиля. Нужен подъемник, яма или эстакада. После того, как автомобиль вывешен, нужно его зафиксировать. Нужно снять аккумулятор, брызговики двигателя и воздушный фильтр. Масло из трансмиссии необходимо будет слить – для этого понадобится тара не менее 3 литров. Подготовьте все инструменты и расположите их в шаговой доступности.

    Снятие коробки передач

    Чтобы снять КПП, выполните действия:

    1. Крышка картера сцепления закреплена на 3 болта. Снимите ее, выкрутив эти болты.
    2. Затем открутите два болта, крепящие картер к коробке, и отведите реактивную тягу от трансмиссии.
    3. Отсоедините привода передних колес.
    4. Ослабьте два болта, которые крепят КПП к блоку цилиндров. Аналогично поступите и с гайкой катушки зажигания.
    5. Ослабьте гайку, которая крепит трансмиссию к блоку снизу. Затем коробку зафиксируйте при помощи брусьев.
    6. Снимите кронштейн. Для этого нужно выкрутить 5 винтов левой опоры двигателя к трансмиссии.
    7. Открутите все болты и гайку, крепящую коробку. Затем КПП осторожно отведите от двигателя. Будьте внимательны и не опирайте первичный вал на лепестки диафрагмы. Есть риск их деформации.

    Снятие – нелегкий процесс для начинающего ремонтника и требует определенных знаний, навыков автослесаря. Желательно взять помощника.

    Установка новой КПП

    Поскольку трансмиссия тяжелая, лучше всего выполнять работы по установке с помощником. Установка для кулисной коробки полностью аналогична, и она встанет как родная.

    Все подвижные части при сборке нужно смазать консистентной смазкой тонким слоем. Стопорные кольца на приводах нужно заменить, чтобы привода не отвалились во время движения. Когда коробка собрана, залейте хорошее масло.

    Возможные проблемы после замены КПП

    Поскольку коробка от «десятки» более древняя, то она будет сильнее шуметь. На холостых оборотах будут сильные вибрации рычага КПП, но от этого никуда не деться. Если сальники и прокладки не заменены или заменены неправильным способом, может начаться утечка масла. Если вы брали узел с разборки, будьте готовы к тому, что он сильно изношен и может сломаться. Но если трансмиссия новая, качественным образом заменена, то проблем не будет.

    Новая коробка передач на «Гранту»

    Если вы устанавливали КПП в автосервисе, после ремонтных работ нужно тщательно проверить работу трансмиссии. Чем быстрее в данном случае вы предъявите претензию сервису – тем лучше. Если вы меняли коробку сами, проверкой тоже не стоит пренебрегать. Эксплуатировать автомобиль с потенциально плохо установленной коробкой просто небезопасно.

    Новую коробку передач стоит эксплуатировать в щадящем режиме. Не стоит давить педаль газа в недра вашей машины, КПП от «десятки» была рассчитана под меньшие мощности. Если донором выступила «восьмерка», есть гарантия надежности, хотя шума будет больше.

    КПП от ВАЗ 2110 на «Гранту» установить сможет почти любой водитель. Если вы не хотите платить больше за оригинал, такой исход для вас будет идеальным. На «Гранту» подойдет любая КПП от переднеприводных «Лада». На официального дилера не всегда есть смысл надеяться, поскольку любой случай он может признать негарантийным. Ставьте сами или купите коробку и установите в сервисе.

    Коробка передач Лада Гранта

    То, что коробка передач Лада Гранта вот уже несколько лет имеет тросовый привод знают многие отечественные автолюбители, но какие именно отличия у новой МКПП от старой так до сих пор не и разобрались. А между тем, новая конструкция привода решила сразу несколько проблем и позволила существенно улучшить комфорт водителя и пассажиров.

    Новая механическая коробка Лада Гранта называется КП ВАЗ-2181, и создана она на базе еще самых старых механик от АВТОВАЗа, которые появились на ВАЗ-2108. МКПП за эти годы неоднократно модернизировалась, но все изменения были мелкими, поэтому слабые места этой коробки стали фирменными чертами самих автомобилей Лада: большие ходы рычага, затрудненное включение передач, размазанная схема переключения, низкий виброкомфорт и повышенный гул на определенных ступенях.

    Модернизировать саму коробку переключения передач Гранты в текущих условиях было просто невозможно, так как при этом потребовалось бы новое высокоточное оборудование для производства более совершенных валов, синхронизаторов и шестерен. Все это требовало больших финансовых затрат, которые были бы слишком рискованными при условии бюджетности автомобилей, для которых предназначалась бы новая МКПП — Калина, Гранта и Приора.

    Основные элементы коробки передач ВАЗ-2181 на Ладе Гранте:

    1 – ведущая шестерня главной ступени;

    2 – вторичный вал;

    3 – первичный вал;

    4 – вилка включения пятой ступени;

    5 – вилка включения третьей и четвертой ступеней;

    6 – выключатель фонарей заднего хода;

    7 – картер сцепления;

    8 – механизм переключения передач;

    9 – центральный фиксатор.

    Синхронизаторы

    Редукторную часть решили все-таки немного изменить. На первую и вторую передачу были установлены многоконусные синхронизаторы, что позволило увеличить надежность узла и снизить усилие при включение этих передач. В будущем коробку Лада Гранта ВАЗ-2181 будут устанавливать на автомобили с более мощными двигателями, поэтому уже сейчас был увеличен диаметр сцепления, у которого больший момент инерции. На старой МКПП картер сцепления вмещал диск максимального размера в 200 мм, новый картер позволяет устанавливать диски 215 мм. Эти изменения вынудили разработчиков изменить расположение стартера, теперь он располагается вдоль двигателя, а не вдоль коробки, как раньше.

    Примечательно, что на первых образцах новой коробки Гранты использовались трехконусные синхронизаторы, но позже было решено сделать выбор в пользу двухконусных. Они имеют достаточный запас по передаче крутящего момента, но при этом значительно дешевле в изготовлении и не требуют столь высокой точности изготовления. Новый набор колес синхронизаторов позволил обеспечить мягкую и эффективную синхронизацию. Немецкая компания Хёрбигер, которая занимается производством данных деталей, наносит на них дополнительное покрытие, обеспечивающее стабильные рабочие параметры и снижающее износ.

    Угол скоса зубьев синхронизаторов был уменьшен со 125 до 100 градусов, что облегчило переключение передач, также было уменьшено усилие предварительно поджатия со 150 до 70 Н. Если бы синхронизаторы при таких изменения оставались бы одноконусными, то переключение передач было бы настоящей мукой для водителей, а вот двухконусные варианты имеют большую рабочую поверхность, что исключает различные проблемы.

    Сравнение устройства синхронизаторов коробок ВАЗ-2110 (А) и ВАЗ-2181 (Б):

    1 – шестерня первой ступени;

    2 – промежуточные кольца;

    3 – блокирующее кольцо;

    4 – муфта синхронизатора;

    5 – ступица муфты синхронизатора;

    7 – шестерня второй ступени.

    Механизм переключения коробки Гранты

    Многие важные элементы старой МКПП располагались внизу и купались в масляной ванне — механизм переключения, фиксаторы штоков и вилки заднего хода, сальник набора передач, выключатель фонарей заднего хода. Все эти элементы являлись потенциальными источниками течи. Многие решали проблему с помощью герметика, но перенос элементов наверх раз и навсегда решил проблему.

    Новый модуль переключения передач на Гранте является отдельным механизмом, который при необходимости можно снять без разбора коробки. Механизм получил селекторную решетку, которая четко повторяет схему переключения передач и исключает случайное включение заднего хода.

    Центральный фиксатор теперь ходит по центральной пластине и передает усилие на рычаг без подшипников скольжения. Такое решение позволило свести на нет все механические потери и повысить информативность переключения.

    Тросовый привод коробки Лада Гранта

    Привод тягами долгое время оставался самым простым и дешевым вариантом для переключения передач. Но большинство производителей на данный момент отказались от этого варианта в пользу конструкций с несколькими тягами и сложными кулисами или в пользу тросового привода.

    АВТОВАЗ давно хотел использовать последний вариант на своих автомобилях, но мешала высокая цена данной конструкции в прошлом и низкое расположение механизма переключения. Теперь эти проблемы решены и Гранта получила тросовый привод МКПП

    Использование тросового привода на коробке Лады Гранты позволило убрать неприятные вибрации на рычаге КПП, сделать переключения более четкими и уменьшить люфт самого рычага.

    В приводе сцепления планировали отказаться от троса в пользу гидравлики, но сделать это не удалось по экономическим соображения. Отметим, что использование гидравлического привода в данном случае позволило бы сделать педаль сцепления более понятной и логичной в работе. Компоновка подкапотного пространства также бы выиграла за счет такого решения, так как прокладывать гидравлику проще.

    Алюминиевые вилки включения передач от компании Шеффлер теперь имеют специальные противоизносные башмаки из пластика. Раньше использовались стальные вилки со специальным бронзирующим слоем, который постепенно стирался и засорял масло порошком из металла.


    Механизм выбора передач:

    1 – рычаги выбора ступени;

    2 – штифт селекторной решетки;

    3 – селекторная решетка;

    4 – механизм блокировки заднего хода;

    5 – центральная трехмерная пластина.

    Дальнейшее развитие МКПП Лады Гранты

    Инженера АВТОВАЗа собираются и дальше модернизировать коробку Гранты, так как потенциал у нее еще есть. Использование гидравлических приводов, многоконусные синхронизаторы на третьей ступени и многое другое — все это в планах на будущее.

    Результат модернизации коробки Гранты

    Переключение передач стало более четким и легким, удалось избавиться от вибраций на рычаге переключения передач.

    Минимальные изменения во внутренней конструкции позволили не только улучшить качество переключения передач, но и сделать весь узел более надежным и требовательным к водителю.

    МКПП ВАЗ-2181 стала первой коробкой АВТОВАЗа, для которой провели полный компьютерный расчет всех деталей, подвергающиеся нагрузкам.

    Объем масла в коробке Гранты сократился на треть, на заводе начали заливать полусинтетику, а не минералку, само масло теперь не требует замены весь срок службы автомобиля — пять лет или 200 000 километров пробега.

    Коробка передач. Описание конструкции Lada Granta

    Примечание:

    Ниже приведено описание конструкции коробки передач Лада Гранта для понимания взаимного размещения и функциональности отдельных элементов соответствующего агрегата.

    Внешний вид коробки передач:

    1 – хвостовик шарнира штока переключателя передач;

    2 – сальник привода правого колеса;

    3 – картер сцепления;

    4 – указатель уровня масла (щуп);

    5 – первичный вал;

    6 – вилка выключения сцепления;

    7 – сапун;

    8 – датчик скорости автомобиля;

    9 – сальник привода левого колеса;

    10 – пробка сливного отверстия;

    11 – картер коробки передач;

    12 – задняя крышка картера коробки.

    Коробка передач – механическая, двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.
    Корпус коробки передач состоит из трех частей (отлитых из алюминиевого сплава): картера сцепления, картера коробки передач и задней крышки картера коробки передач. При сборке между ними наносят бензомаслостойкий герметик-прокладку.
    В гнезде картера сцепления находится специальный магнит, улавливающий железосодержащие продукты износа.

    Коробка передач:

    1 – задняя крышка картера коробки передач;

    2 – ведущая шестерня V передачи;

    3 – шариковый подшипник первичного вала;

    4 – ведущая шестерня IV передачи первичного вала;

    5 – первичный вал;

    6 – ведущая шестерня III передачи первичного вала;

    7 – картер коробки передач;

    8 – ведущая шестерня II передачи первичного вала;

    9 – шестерня заднего хода;

    10 – промежуточная шестерня заднего хода;

    11 – ведущая шестерня I передачи первичного вала;

    12 – роликовый подшипник первичного вала;

    13 – сапун;

    14 – сальник первичного вала;

    15 – подшипник выключения сцепления;

    16 – направляющая втулка подшипника выключения сцепления;

    17 – ведущая шестерня главной передачи;

    18 – роликовый подшипник вторичного вала;

    19 – маслосборник;

    20 – ось сателлитов;

    21 – задающее кольцо датчика скорости;

    22 – шестерня полуоси;

    23 – коробка дифференциала;

    24 – сателлит;

    25 – картер сцепления;

    26 – пробка сливного отверстия;

    27 – ведомая шестерня главной передачи;

    28 – регулировочное кольцо;

    29 – роликовый конический подшипник дифференциала;

    30 – сальник полуоси;

    31 – ведомая шестерня I передачи вторичного вала;

    32 – синхронизатор I и II передач;

    33 – ведомая шестерня II передачи вторичного вала;

    34 – ведомая шестерня III передачи вторичного вала;

    35 – синхронизатор III и IV передач;

    36 – ведомая шестерня IV передачи вторичного вала;

    37 – шариковый подшипник вторичного вала;

    38 – ведомая шестерня V передачи вторичного вала;

    39 – синхронизатор V передачи;

    40 – вторичный вал.

    Первичный вал выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Шестерни всех передач переднего хода косозубые, а заднего хода – прямозубые.
    Шестерни I–IV передач и заднего хода выполнены заодно с первичным валом, шестерня V передачи установлена на шлицах вала и закреплена гайкой. Вторичный вал – полый, по нему подводится масло под ведомые шестерни. На валу расположены ведомые шестерни и синхронизаторы передач переднего хода, а также ведущая шестерня главной передачи.

    Задние подшипники валов коробки передач

    Передние подшипники первичного и вторичного валов – роликовые, задние – шариковые закрытого типа.

    Расположение выключателя света заднего хода

    Блокирующее кольцо синхронизатора

    Радиальный зазор в роликовых подшипниках не должен превышать 0,07 мм, в шариковых – 0,04 мм.
    Под передним подшипником вторичного вала расположен маслосборник, направляющий поток масла внутрь вала.
    Дифференциал – двухсателлитный. Полуосевые шестерни установлены на шлицевых хвостовиках внутренних ШРУСов и входят в зацепление с сателлитами. Сателлиты установлены на оси, закрепленной в коробке дифференциала стопорными кольцами. Коробка дифференциала вращается на двух роликовых конических подшипниках, внутренние кольца которых напрессованы на коробку дифференциала, а наружные запрессованы в картеры коробки передач и сцепления. С правой стороны, за подшипником, на коробке дифференциала установлено задающее кольцо датчика скорости.
    Предварительный натяг в подшипниках (0,25) регулируется подбором толщины кольца, устанавливаемого в гнезде картера коробки передач под наружным кольцом подшипника дифференциала с левой стороны.
    Коробка передач сообщается с атмосферой через сапун, расположенный в ее верхней части.

    Механизм управления коробкой передач:

    1 – реактивная тяга;

    2 – тяга управления коробкой передач;

    3 – основание механизма управления;

    4 – рычаг переключения передач.

    Привод управления коробкой передач состоит из механизма управления, тяги управления, штока переключателя передач и механизма переключения передач.
    Тяга управления с одной стороны закреплена хомутом на хвостовике шарнира штока переключателя передач, а с другой – соединена через ось с рычагом переключения передач.
    Чтобы передачи самопроизвольно не выключались из-за осевого перемещения силового агрегата при движении автомобиля, в привод управления коробкой передач введена реактивная тяга, один конец которой связан с силовым агрегатом, а другой конец прикреплен к основанию механизма управления.
    На нижний конец рычага переключения передач шарообразной формы установлен пластмассовый вкладыш, который вставлен в обойму шаровой опоры и поджат пружиной.
    При перемещении рычага переключения передач вниз (для включения передачи заднего хода) вкладыш также перемещается вместе с рычагом вниз, сжимая пружину, что позволяет ввести упор оси рычага переключения передач в накладку кронштейна блокировки включения передачи заднего хода.
    На конце штока переключателя передач с помощью винта закреплен карданный шарнир. Винт имеет коническую поверхность, по которой он фиксируется на штоке.
    На внутреннем конце штока переключателя передач закреплен переключатель (рычаг), который действует на трехплечий рычаг механизма переключения передач. Этот механизм выполнен отдельным узлом, установленным в коробке передач. Механизм переключения передач крепится к картеру сцепления тремя болтами.

    Механизм управления коробкой передач на туннеле пола

    В корпусе механизма переключения передач имеются три оси. На одной установлены трехплечий рычаг выбора и включения передач и две блокировочные скобы. Другая ось проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Переключатель передач, установленный на штоке, действует на плечо рычага выбора передач, который в свою очередь одним плечом включает передачи переднего хода, а другим – передачу заднего хода. На отдельной оси установлена вилка включения передачи заднего хода.

    Шарнир переключателя передач

    В коробку передач на заводе заливают трансмиссионное масло, рассчитанное на 75 000 км пробега. Уровень масла должен находиться между контрольными отметками на указателе уровня масла.

    Читать еще:  Датчик давления шин хендай крета
  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
