Замена маслосъемных колпачков ваз 2110

Маслосъемные колпачки — замена

Рекомендация. Заменить маслосъемные колпачки клапанов на двигателе ВАЗ 2112 (1,5i) можно попытаться, не снимая головки с блока цилиндров. Для этого необходимо установить поршень цилиндра, маслосъемный колпачок клапана которого подлежит замене, в положение ВМТ и, вынув направляющие трубы свечей, через свечное отверстие завести под клапан упор (оловянный пруток диаметром 2-3 мм). Но сделать это достаточно трудно.

Замена маслосъемных колпачков клапанов выполняется на снятой головке блока цилиндров двигателя ВАЗ 21124 (l,6i).

Для замены маслосъемных колпачков вам потребуются:

  • рассухариватель;
  • пинцет;
  • съемник маслосъемных колпачков;
  • оправка для запрессовки колпачков.

Снятие

2. Если головка блока цилиндров была демонтирована в сборе с распределительными валами, снимаем распредвалы (см. «Распредвалы — снятие, установка, замена»).

3. Вынимаем из посадочных мест в головке гидрокомпенсаторы (см. «Гидрокомпенсаторы — снятие, установка, замена»).

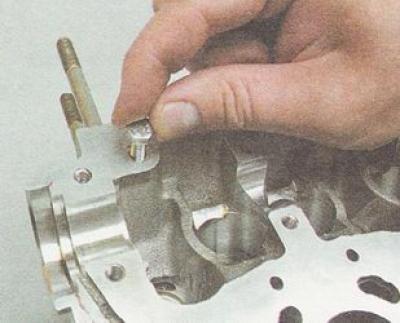

4. В резьбовое отверстие головки блока цилиндров заворачиваем болт М6.

5. Заводим захват рассухаривателя под головку болта, а упор устанавливаем на тарелку пружины.

Предупреждение. При выполнении следующей операции не поцарапайте рассухаривателем стенки посадочного места гидротолкателей!

6. Надавив на ручку рассухаривателя, сжимаем пружину клапана.

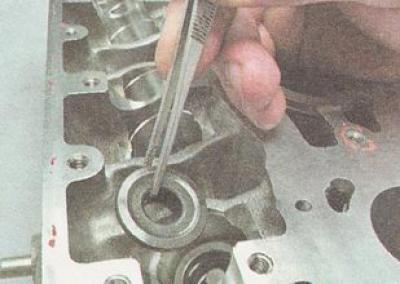

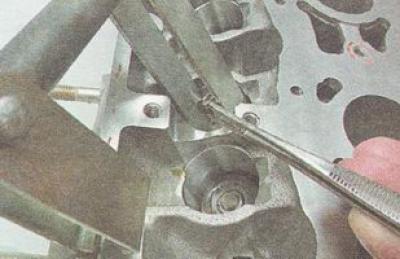

7. Удерживая пружину клапана сжатой, пинцетом извлекаем два сухаря клапана.

8. Плавно отпускаем пружину клапана и снимаем рассухариватель.

9. Пинцетом снимаем тарелку пружины клапана.

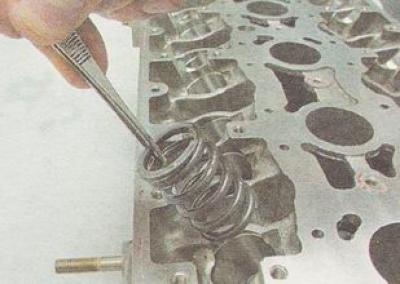

Вынимаем пружину клапана.

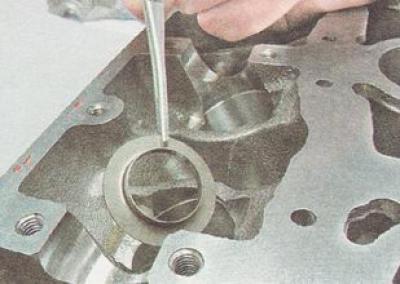

Снимаем опорную шайбу пружины клапана.

10. Устанавливаем захват съемника на маслосъемный колпачок.

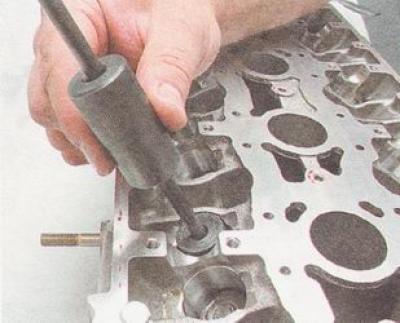

11. Спрессовываем маслосъемный колпачок с направляющей втулки.

Установка

1. Наносим чистое моторное маслом на рабочую кромку нового маслосъемного колпачка и аккуратно, чтобы не порезать ее об острые кромки проточек стержня клапана, надеваем маслосъемный колпачок на стержень.

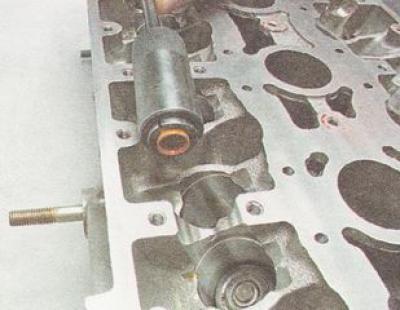

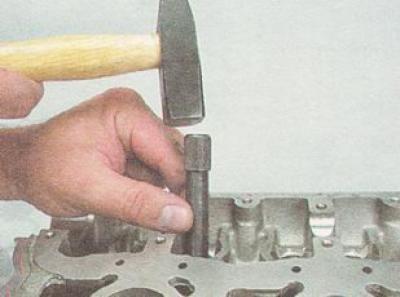

2. Легкими ударами молотка через оправку, напрессовываем маслосъемный колпачок до упора на направляющую втулку.

3. Устанавливаем опорную шайбу, пружину, тарелку пружины и сухари в последовательности, обратной снятию.

Аналогично меняем маслосъемные колпачки на других клапанах.

Как сделать замену маслосъемных колпачков на ВАЗ-2110

Рано или поздно, но владелец автомобиля ВАЗ-2110 сталкивается с необходимостью замены маслосъемных колпачков. Некоторые предпочитают отдать машину в СТО и не тратить на такую работу свое личное время. Однако замену совсем не сложно произвести самостоятельно, при этом сэкономив финансы. Необходимо лишь желание, инструменты и инструктаж, согласно которому и следует производить работу. В этой статье мы об этом подробно поговорим.

Когда необходима замена

Признаки, по которым можно определить, что маслосъемный колпачок нужно менять:

  1. Чем более изношенный колпачок, тем больше двигатель потребляет масла.
  2. Дым при выхлопе становится синего оттенка, что свидетельствует о попадании масла в цилиндры.

Чем дольше владелец авто откладывает замену маслосъемных колпачков, тем больше понижается мощность двигателя.

Произвести замену маслосъемных колпачков на ВАЗ-2110 самостоятельно можно, собрав следующие приспособления:

  • рожковая и торцевая отвертки;
  • шестигранники;
  • молоток;
  • оловянный прут диаметром 8 миллиметров;
  • устройство, чтобы рассухарить клапаны;
  • пинцет;
  • цанга;
  • новые колпачки (лучше взять с запасом).

После того как все инструменты собраны, можно приступать.

Алгоритм замены на двигателе 8-клапанном

  1. С аккумулятора обездвиженного автомобиля необходимо снять клемму со знаком минус.
  2. Далее с двигателя демонтируется накладка воздушного фильтра, бензонасос, распределитель зажигания и корпус привода вспомогательного оборудования. Это что касается задней части машины. С передней нужно демонтировать корпус, который защищает привод распределительного вала.
  3. Следующим шагом следует открепить ремень привода распределительного вала, зубчатый шкив и шпонку.
  4. Потом необходимо открепить клапанную крышку с головки блока и с задней его части. Для этого сначала нужно открутить гайки «массы», убрать проводку, затем отсоединить крепление и снять ее.
  5. Под клапанной крышкой расположены крепления, которые удерживают распределительный вал. Винты необходимо открутить, после чего произвести демонтаж.
  6. Далее нужно снять распределительный вал вместе с сальником, а во время сборки заменить его новым.
  7. Теперь на цилиндре (для того чтобы работа происходила гладко и без проблем), на котором будет происходить замена, поршень устанавливается в ВМТ. Для этого прут из олова необходимо вставить в зазор, располагающийся под свечой зажигания.
  8. Когда поршень устанавливается в ВМТ на цилиндре, прут нужно расположить таким образом, чтобы он находился между поршнем и дросселем (на котором будет происходить замена). Это необходимо для того чтобы клапан не опустился после рассухаривания.
  9. Далее поверх головки нужно расположить устройство для рассухаривания. Им же на требуемом дросселе выжимаются пружины, и с помощью пинцета извлекаются сухари. Затем демонтируется тарелка и пружины.
  10. Теперь цангой следует спрессовать с направляющей дросселя маслосъемный колпачок.
  11. Перед тем как установить новый сальник, рекомендуется снять пружину с колпачка, а его смазать маслом и запрессовать на направляющую. И только после этого можно надевать пружину.
  12. Далее нужно установить на место тарелку и пружины, после чего специальным устройством зажать их и вернуть на место сухари. Чтобы они четко встали в разъёмы, рекомендуется слегка ударить молотком по торцевой части клапана.

Маслосъемные колпачки меняются аналогично. Нужно поднять поршень в ВМТ, установить прут, рассухарить, снять колпачок, после чего установить на его место новый, засухарить и перейти к следующему клапану.

После замены всех маслосъемных колпачков можно собирать автомобиль. По завершении необходимо проверить и, если требуется, отрегулировать расстояния в клапанах, зажигание. И только после этого можно собирать двигатель.

Процесс замены на 16-клапанном двигателе

Тут процесс немного отличается. Использовать прут здесь нет возможности. Следует снять головку с двигателя, чтобы иметь возможность поджимать клапан к седлу во время замены. Во всем остальном по большому счету работа осуществляется аналогично.

Отличия в замене между карбюраторным и инжекторным двигателями заключаются в особенностях разборки, производимой для того, чтобы подобраться к сальнику. Но сама последовательность замены идентичная.

По части инструментов – можно исключить цангу, но обязательно иметь при себе устройство для рассухаривания клапанов. Чтобы спрессовать сальники, иногда используют пассатижи. Но в таком случае нужно во время снятия тянуть колпачок исключительно вертикально и следить за тем, чтобы сальник не прокручивался, иначе высока вероятность возникновения царапин на поверхность направляющей.

В заключение отметим, что процесс довольно трудоемкий, однако самостоятельно справиться с этой задачей при желании можно.

Проводим замен маслосъемных колпачков на ВАЗ 2110

Замена маслосъемных колпачков ВАЗ 2110 может быть легко произведена самостоятельно. Для этого не придется изымать головку из блока цилиндров. Для работы надо иметь.

  1. Набор торцевых и гаечных ключей.
  2. Устройство для зажимания пружинок клапана.
  3. Съемник для колпачков.
  4. Оправка.
  5. Оловянный прут диаметром 7-9 мм (можно применить и припой).
  6. Стальной стержень.
  7. Щупы.
  8. Масло моторное.
  9. Новые колпачки маслосъемные.
  10. Герметик.
  11. Молоток.
  12. Плоскогубцы.
  13. Отвертка.

Перед началом основной работы надо снять насос топливный, фильтр воздуховодный, устройство распределительное от зажигания. После этого отворачивают винт крепления корпусов привода дополнительных устройств шестигранным ключом №5. Эти операции проделываются, только если проводится замена маслосъемных колпачков ВАЗ 2110. Если модель автомобиля другая, например, 2111, то такие процедуры не нужны.

Технология снятия маслосъемных колпачков

Для этого потребуется выполнить ряд последовательных операций.

    1. Сначала надо отключить провод от минусового вывода аккумуляторной батареи.
    2. Снимается шкив с зубьями с вала распределения.
    3. Затем с головки блока надо снять крышку.

  1. Фиксирующие гайки на массовых проводах отворачивают (их две штуки) и снимают наконечники проводников со шпилек. Со 2-го и 3-го креплений тыловой крышки головок блока отворачивают гайки (2 штуки). Под головкой винта лежат уплотнительные кольца. После этого надо снять крышку с головок блока.
  2. Вывернуть на одинаковую величину шесть гаек от заднего и четыре от переднего корпуса подшипников вала распределения. Затем вынуть шайбы. На следующем этапе надо изъять оба корпуса.
  3. Чтобы не испортить шпонку на распределительном вале, надо выяснить, она плотно прилегает к пазу или нет. Если соединение ослабло, то эту деталь надо вынуть.
  4. Наступает очередь изъятия вала распределения — его снимают с головки блока.
  5. С вала надо вытащить и сальник.
  6. На следующем этапе работы проворачивают коленвал до такого положения, чтобы поршень вошел на свою верхнюю «мертвую» точку. Надо следить за тем, чтобы размеры поршня и заменяемых маслосъемных колпачков были идентичны.
  7. Выворачивают свечу и в ее отверстие вставляют оловянный пруток. Это надо сделать так, чтобы клапан не опустился вниз.
  8. Далее надо применить приспособление для сжатия пружинок клапанов. Для этого рекомендуется применить гайку, у которой нет зубчатого оправки. Все пружинки клапана надо сжать.
  9. Пинцетом надо достать два сухаря и приспособление можно удалить.
  10. Вынимают внутреннюю и наружную пружинки клапана и их верхнюю тарелку.
  11. Маслосъемные колпачки есть на его направляющей втулке, поэтому их надо сжать до упора. Для того чтобы произвести эту операцию, надо установить цангу съемника для снятия колпачков ВАЗ непосредственно на эти детали. Наносят резкий удар по втулке приспособления и по бойку его ручки. Этими действиями снимаются маслосъемные колпаки.
  12. Затем надо их снять с цанги съемника. Если этой установки нет, то можно использовать плоскогубцы, но при этом велика опасность испортить маслосъемные колпачки, так как придется прилагать усилие строго вертикально вверх, без поворотов деталей в сторону.
  13. Рекомендуется вынуть из них пружинки перед установкой, иначе колпаки могут быть повреждены при проводке через проточки под сухари на клапане.

Главное при разборке деталей — это соблюдение очередности, ведь при их последующей установке обратно нужно, чтобы они все встали на свои места. Рекомендуется раскладывать их на картоне в порядке изъятия, тогда ошибок не будет.

Установка деталей на место

Сначала колпачок окунают в моторное масло, устанавливают его в оправку и аккуратно забивают в нижнюю тарелку. Пружину возвращают на место. Таким же образом надо поставить все имеющиеся колпачки. В том же порядке, как это было сделано при съеме, возвращают на свои места все пружинки и верхние тарелки. Затем устанавливают обратно сухари так, чтобы они точно вошли в проточки для стержней на клапане.

Из отверстия, из которого были удалены свечи, вынимают оловянный прут. После монтажа сухарей надо молотком или тяжелым предметом ударить по торцам клапана при помощи стального стержня. Они должны встать на место. Смазывают моторным маслом шейки вала распределения, кулачки и места под ними в головках на блоке цилиндров.

Устанавливают распределительный вал в опоры головок. При этом надо установить кулачки 1-го цилиндра в противоположную сторону по отношению к толкателям клапанов. Зону последней опоры валика распределения покрывают герметиком. На место возвращают корпусы его подшипников и фиксируют в два этапа шпильки гайками, которые вначале закручивают до тех пор, пока подшипники не коснуться головки.

Надо, чтобы втулки точно вошли в отверстия на корпусах, и только после этого закрутить гайки до упора. На распределительный вал устанавливают сальник. На последнем этапе работы производится проверка и регулировка зазоров в клапанах. После этого возвращают на место ранее снятые детали и устройства. Если все описанное выше кажется сложным в выполнении, то надо обратиться на предприятие автосервиса — там эту работу сделают профессионалы.

Заменить самому колпачки несложно. Главное, не отступать от вышеперечисленных рекомендаций и соблюдать очередность выполнения операций по замене деталей. При своевременной профилактике автомобиль будет долго служить своему хозяину.

Замена маслосъемных колпачков

Подробная процедура по снятию и обратной установке на двигатель автомобиля маслосъемных колпачков.

В данной статье Вы найдёте для себя полезную информацию о том, как можно заменить маслосъемный колпачок, при этом не снимая головки с блока цилиндров. Всё что Вам для этого понадобится — это небольшой оловянный пруток, диаметр которого равняется примерно 8 мм, можно использовать припой.

Данный пример замены осуществляется на двигателе модели 2111 (на 2110 процедура идентичная). При установке колпачков на карбюраторном двигателе эту инструкцию выполняют таким же образом, но перед заменой дополнительно снимают воздушный фильтр, топливный насос и распределитель зажигания и отвернуть болт крепления корпуса привода вспомогательных агрегатов шестигранником на «5» (смотрите фото ниже).

Далее будет подробно описаны пошаговые пункты выполнения операции.

Замена маслосъемных колпачков, пошаговая процедура:

1. Отсоединить провод от клеммы «–» батареи аккумулятора.

2. Далее отсоединить зубчатый шкив с распределительного вала.

3. Снять крышку головки блока.

4. Затем отвернуть 2 гайки фиксации массовых проводов и снять наконечники проводков со всех шпилек. Отвернуть 2 гайки второго и третьего крепления задней крышки головки блока. Важно: под головкой болта находится уплотнительное кольцо. Снять заднюю крышку с головки блока.

5. Одинаково отвернуть 4 гайки первого переднего и 6 гаек второго заднего корпуса подшипников распределительного вала. Снять шайбы. После всех выше-написанных действий снимите оба корпуса.

6. В случае если шпонка в пазу распределительного вала прилегает не плотно, то её следует извлечь в целях сбережения этой детали.

7. Снять распределительный вал с головки блока.

8. Снять сальник с распределительного вала.

9. Далее Вам надо будет провернуть коленчатый вал до такой степени, чтобы поршень располагался в самой верхней мёртвой точке. Важно чтобы поршень полностью соответствовал заменяемым колпачкам. Вывернете свечу и вставьте оловянный пруток сквозь отверстие, отведённое для свечи меж клапаном и поршнем. Обратите внимание на то, чтобы клапан не провалился вниз.

10. После чего выполните установку для нажатия на пружины клапанов. При этом рекомендуем Вам использовать гайку без зубчатого буртика. Сожмите данным приспособлением все пружины клапана.

11. Используя пинцет, выньте два сухаря, после чего снимите всю установку.

12. Далее выньте наружную и внутреннюю пружины из клапана, верхнюю тарелку пружин.

13. Сожмите насколько это возможно маслосъемный колпачок направляющей втулки клапана.

14. Для выполнения пункта 13 установите цангу приспособления для снятия маслосъемного колпачка на сам колпачок.

15. Резко нанесите сильный удар по втулке установки. После ранее проведённых манипуляций ударьте по бойку ручки приспособления. Этим самым Вы спрессуете колпачок с втулки.

16. Далее достаньте колпачок из цанги установки. Если у Вас отсутствует инструмент для извлечения колпачка можно воспользоваться пассатижами. Но в этом случае, во избежание повреждения колпачка, Вам следует прикладывать усилие строго вверх, не проворачивая колпачок по сторонам.

Читать еще:  Стартер приора 16 клапанов

17. Настоятельно рекомендуем извлечь с колпачков пружины перед их установкой, иначе есть возможность, что Вы его повредите во время прохождения через проточки под сухари на клапане.

18. Следующим пунктом будет окунуть маслосъемный колпачок в моторное масло и вставить его в оправку.

19. Аккуратно забейте колпачок настолько, насколько это возможно в нижнюю тарелку.

20. Если Вы снимали пружину, то её стоит заново установить. Таким же самым способом замените и все оставшиеся маслосъемные колпачки.

21. Заново установите все пружины и тарелку в том же порядке, как и снимали их. Затем установите сухари с помощью установки таким образом, чтобы они стали в проточках стержней клапана и достаньте из отверстия, предназначенного для свечей, оловянный пруток.

22. После того, как Вы установите сухари, нанесите удар молотком по торцам клапана через металлический стержень. Таким образом, сухари станут на место.

23. Следующим пунктом следует смазать моторным маслом кулачки и шейки распределительного вала. Также стоит смазать тем же самым моторным маслом поверхность под шейкой распределительного вала в головке блока и корпусах подшипников.

24. Кулачки первого цилиндра должны быть направлены в сторону от толкателей клапанов. Для этого требуется установить распределительный вал в опоры головки блока.

25. Для закрепления выполненной работы нанесите герметик в зону крайней опоры распределительного вала на головку.

26. Поставьте на места корпуса подшипников распределительного вала. Зафиксируйте шпильки гайками, их закрепление проходит в два этапа: сначала заверните гайки до касания корпусов подшипников к поверхности головки блока.

27. При выполнении пункта «26» будьте внимательны и следите за тем, чтобы направляющие втулки вошли в отверстия находящиеся в корпусе подшипников, а дальше до конца закрутите гайки.

28. Установите сальник распределительного вала.

29. И последним пунктом в нашей работе будет проверка и при необходимости регулировка зазоров в приводе клапанов, и установка всех остальных деталей в обратном снятию порядке.

Замена маслосъемных колпачков на ВАЗ-2112, 2111 и 2110

Дорогие друзья, сегодня мы вам расскажем подробно и с фотографиями о том, как самостоятельно заменить маслосъемные колпачки на ВАЗ-2112, 2111 и 2112, оснащенных 16 клапанным двигателем. Вся прелесть нашего повествования в том, что для того что бы заменить маслоотражающие колпачки мы не будем снимать головку с двигателя, а это значительная экономия время и трудозатрат, не нужно сливать тосол, откручивать коллектор и т.д. При этом мы сделаем это без использования дорогущего рассухаривателя, который позволяет это делать, а будем использовать обычный рассухариватель клапанов для ВАЗ-2110, который можно купить на авторынке за 200 рублей. Еще до начала работ рекомендую приобрести данный рассухариватель, если опыт рассухаривания-засухаривания мал, то взять про запас пяток сухариков, так же нам понадобится анаэробный (не используйте силиконовый) герметик, в отличии от обычного силиконового при контактировании с маслом он не забивает каналы а растворяется в нем, и еще купите за 50 рублей ключик для натяжки ролика ГРМ, так как ремень придется снимать и потом выставлять по меткам. Кстати не повредит заменить попутно и сам ремень ГРМ и ролики в идеале. Если готовы сделать это самостоятельно – нет проблем, если решимости не хватает – могу порекомендовать обратиться для замены ремня ГРМ в Минске к ребятам, сделают точно хорошо и недорого. Ну а если готовы сделать все своими руками – тогда приступим. Для начала снимаем пластиковую крышку с двигателя и получаем доступ к “впускному коллектору” На фото ниже она уже снята и зелеными кружками обведены два болта крепления тросика газа, откручиваем их и вынимаем тросик из зацепления с дроссельной заслонкой в месте указанным зеленой стрелкой. Красными кружками обведены хомуты, которые нужно ослабить для рассоединения шлангов, а синим кружком обведен разъем датчика мгновенного расхода воздуха, отключаем его, так же синяя стрелка показывает место, гне снизу дроссельной заслонки еще два разъема, снимаем и их. Можно сразу отключить и модуль зажигания.

Снимаем высоковольтные провода, и откручиваем три гайки модуля зажигания. Зеленым на фото ниже обведен разъем модуля, который так же нужно отключить. Вынимаем модуль зажигания.

Снимаем воздушный фильтр с корпусом и ДМРВ, хомут уже ослаблен, разъем отключен, смотрим что у нас в гофре приема воздуха происходит…

откручиваем верхние хомуты резинок впускного ресивера

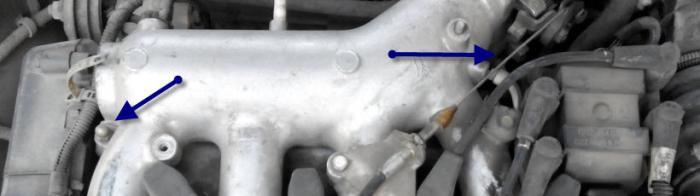

Откручиваем две гайки впускного ресивера, на фото указаны стрелками.

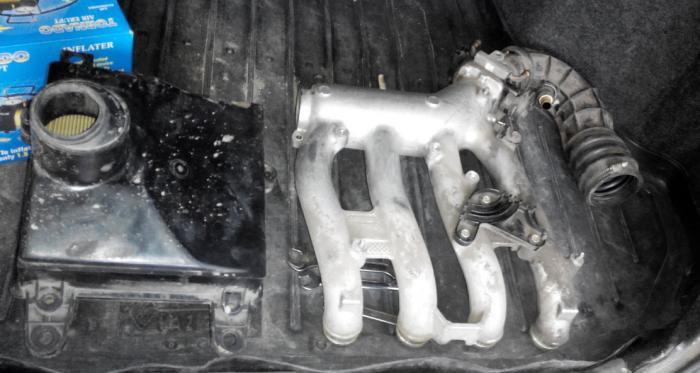

Тянем на себя ресивер, снимаем и откладываем в сторону.

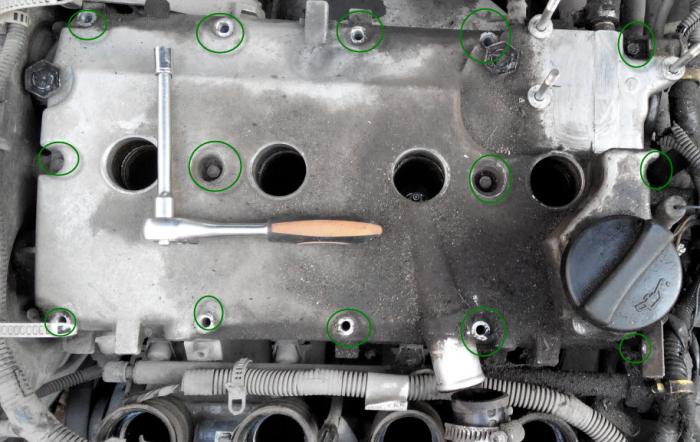

Видим вот такую картину и приступаем к откручиванию клапанной крышки, болты обведены на фото ниже:

Снимаем клапанную крышку с нашей десятки и откладываем в сторону, для последующей промывки и прочистки

Получаем доступ к крышке распределительных валов. Что бы ее снять, нам нужно открутить 20 болтов, обведены на фото:

Но прежде чем их открутить, я бы рекомендовал скинуть ремень ГРМ, для того что бы снять ремень ГРМ на 16 клапанном двигателе ВАЗ-2112 нам нужно открутить пластиковую защиту механизма ГРМ. Для этого откручиваем болты, обведены на фото ниже.

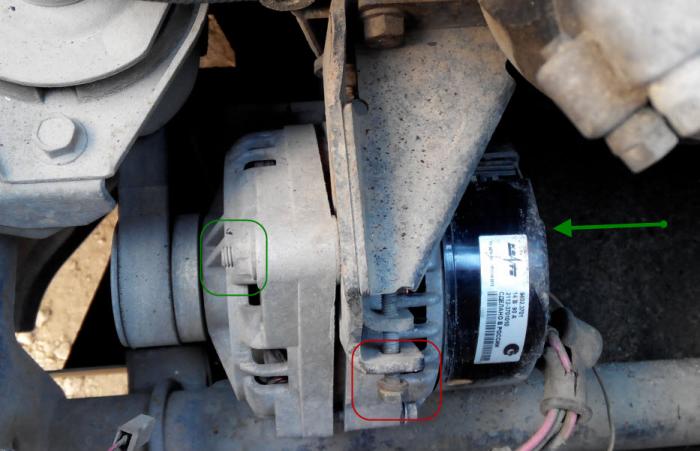

Теперь, что бы ее снять, нам придется сначала снять ремень генератора, он будет мешать. Для этого ослабляем болт натяжения и болты на генераторе, нижний болт на фото не видно, расположение указано стрелкой

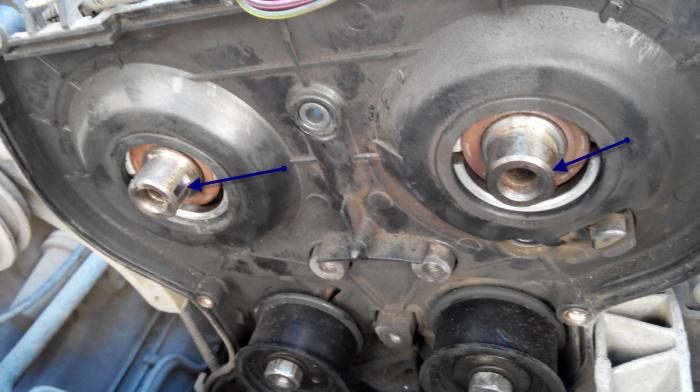

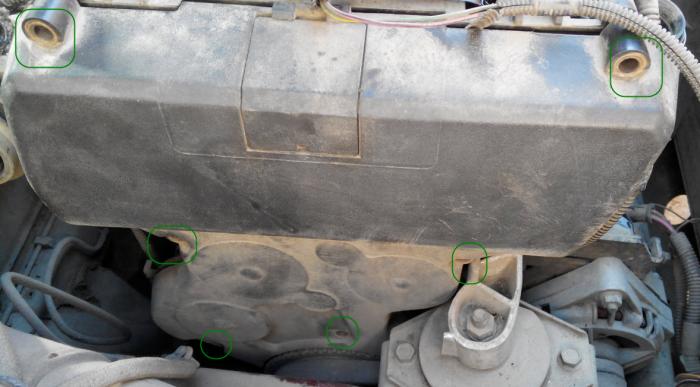

Снимаем защитный кожух и я бы до того как снять ремень рекомендовал бы сдернуть болты шкивов распредвалов, для этого садим друга в авто, ставим на 5 передачу и просим нажать на тормоз. Откручиваем болты, потом по принципу, который описан в материале про замену ремня ГРМ на ваз-2112, ВАЗ-2111 и ВАЗ-2110 откручиваем натяжной и направляющий ролики и снимаем ремень, после чего аккуратно демонтируем шкивы распредвалов, не потеряйте “сухарики” которыми они контрятся к распределительным валам

Откручиваем болты крепления ВНУТРЕННЕГО кожуха защиты ГРМ. Теперь приступаем к откручиванию болта верхней опоры двигателя, и снятию непосредственно самого кронштейна опоры, который прикручен к головке двигателя. Обратите внимание, он держится на трех гайках и для их откручивания нам понадобится головка на “15”. Откручиваем и отодвигаем назад кронштейн, снимать со шпилек не обязательно.

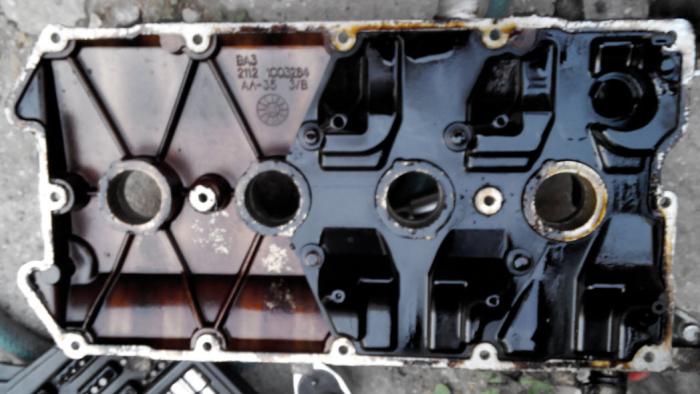

После этого откручиваем 20 болтов крепления крышки распредвалов и снимаем оную вместе с распредвалами, перед нами будет следующая картина.

Теперь наша задача изъять гидрокомпенсаторы. Можно аккуратно плоскогубцами вынимать их по одному, я бы рекомендовал их разложить что бы при установке не перепутать, так как каждый гидрик уже притерся к своему посадочному месту в головке блока. Гидрики промывать не рекомендую, если конечно они у вас не цокали, проверить на работоспособность можно нажатием на оные – неисправный гидрик проваливается легко под давлением пальца, без усилий. Хранить их рекомендую ПЕРЕВЕРНУВ от их привычного положения. Завоздушивания гидриков бояться не стоит. Итак снимаем гидрики и вот уже можно рассухаривать, но сделать это обычным рассухаривателем казалось бы не получится, ведь между клапаном и поршнем даже в ВМТ есть расстояние, которое будет давать клапану возможность уходить вниз, и не даст его рассухарить. Вот тут то нам и пригодится дедовский способ. Берем веревку подходящего диаметра, чтоб легко проходила в свечное отверствие, ставим 1 и 4 поршни в нижнюю точку, запихиваем в нужную камеру веревки сколько влезет, и поднимаем потом поршень пока он не упрется вверх максимально сжав веревку в некую цельную массу подперев тем самым тарелки клапанов Вот так как на фото:

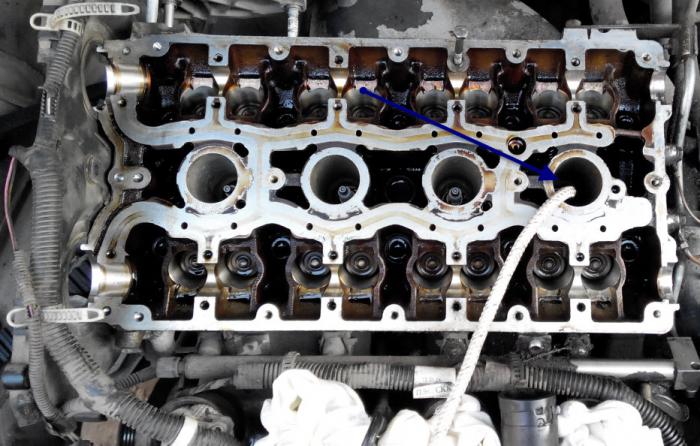

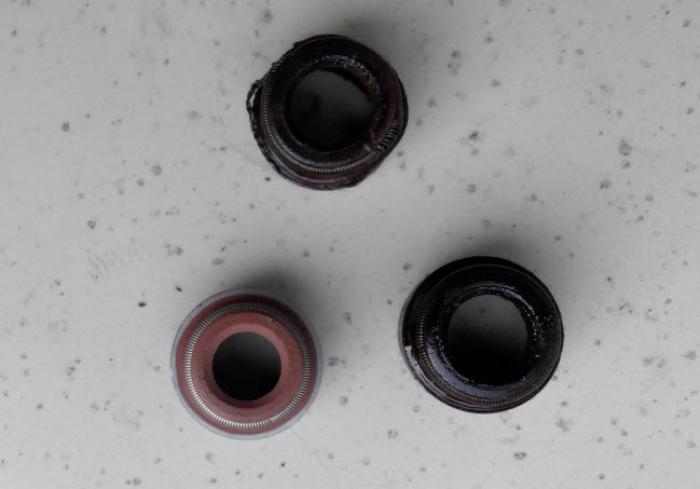

Рассухариваем четыре клапана и меняем маслоотражательный колпачки. Внимание, постарайтесь не поцарапать зеркала посадочных колодцев гидриков. Аккуратно используйте штатный рассухариватель. Сами маслосъемные колпачки можно вынимать без специального съемника, мне удобно было использовать узкие длинные круглогубцы, чтоб не поцарапать зеркала. Вот какая картина представилась моим глазам, думаю комментарии излишни.

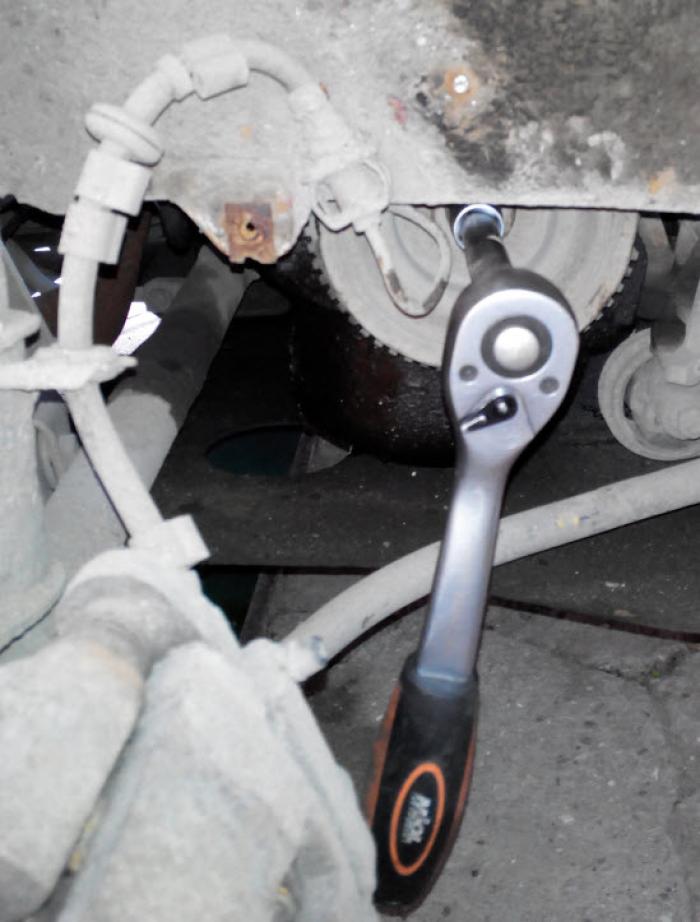

Для того, что бы проворачивать коленвал я использовал головку на 17 с удлинителем и трещеткой.

Маслосъемные колпачки “запрессовывать” можно длинным ключиком торцовым на 12. Я вообще спилил на нем грани, обработал чтоб были не острые и получился замечательный такой инструмент для запрессовки маслосъемных колпачков. Аккуратно насаживаем их на клапан предварительно смазав маслом внутренние грани соприкосновения чтоб не повредить чистым моторным маслом ну или тем что в двигателе. И потом легким постукиванием по запресовальщику до характерного ощущения что они уперлись в металл. Не почутсвовать невозможно, не переусердствуйте.

Засухариваем клапана, смазываем гидрики и ставим на место. Каждый в идеале на свое место где он и стоял. Крышку распредвалов тщательно отмываем и обезжириваем места нанесения герметика. Напоминаю, мы при сборке используем анаэробный герметик. Вот схема нанесения герметика.

Внимание! Не забудьте при установки ОБЯЗАТЕЛЬНО смазать моторным маслом шейки и кулачки распредвалов.

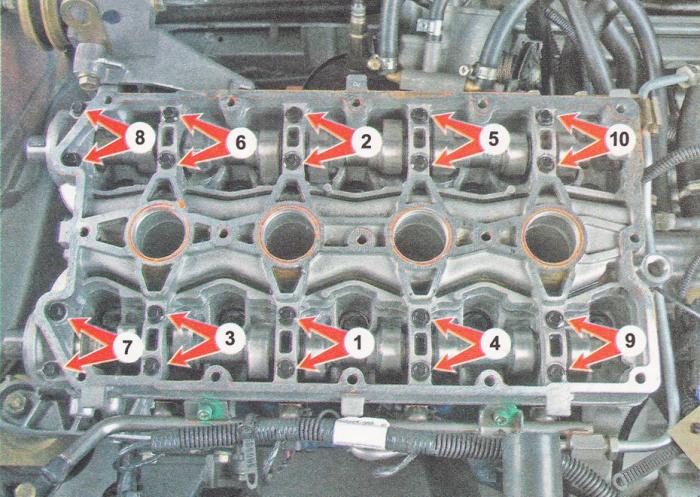

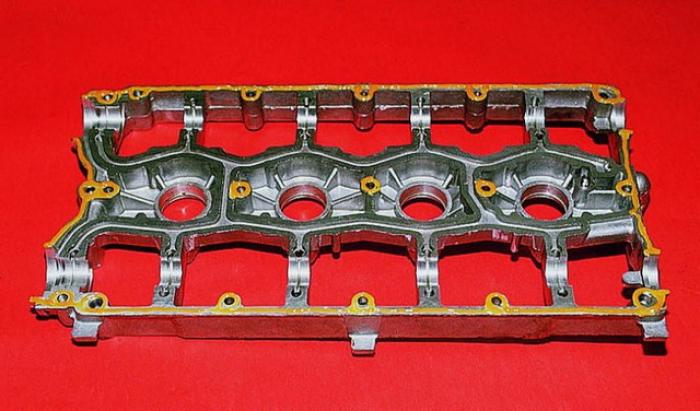

Обтягиваем крышку распредвалов вот по этой схеме:

Не забудьте запрессовать на место сальники распредвалов Кстати с задней стороны есть две заглушки распредвалов, которые являются достаточно капризной штукой и иногда вылетают из своих посадочных мест. Их я тоже садил на герметик. Теперь садим на герметик клапанную крышку, честно говоря затягивать ее по большому счету пофигу как, я начал с центрального болта и пошел по спирали. Ставим на место шкивы коленвалов, выставляем местки ГРМ, как – смотрите в статье по замене ремня ГРМ. Кстати есть приятный нюанс – выставить метки ГРМ можно не снимая шкив генератора с коленвала, иначе там метку не видать. Приятным бонусом является наличие метки на маховике, можно увидеть под резиновой заглушкой сверху КПП, вот фото.

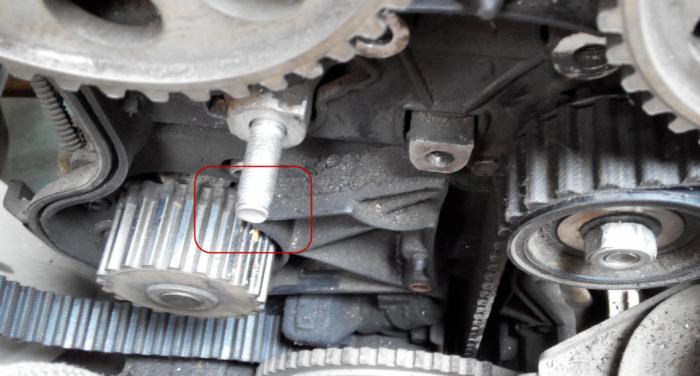

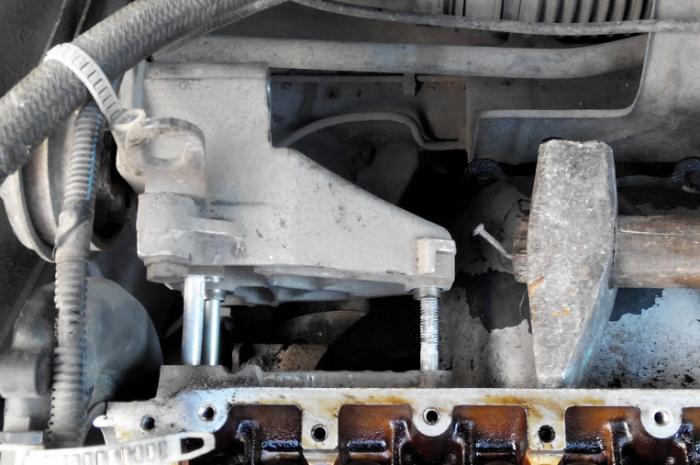

Дополнительная проблема с которой я столкнулся при сборке – при затяжке натяжного ролика ГРМ слизало резьбу на шпильке

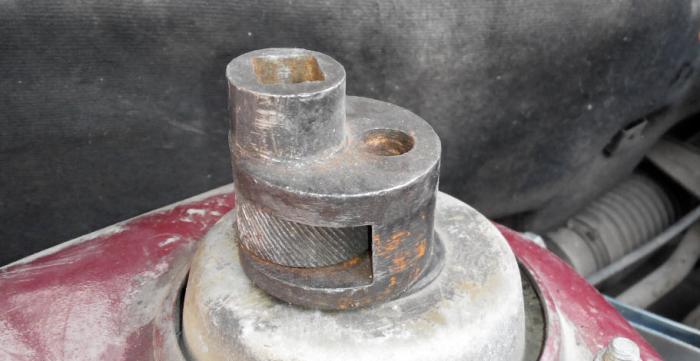

Ничего критичного в этом нет, берем съемник для шпилек

И топаем на рынок за новой шпилькой, им же ее и заворачиваем на место.

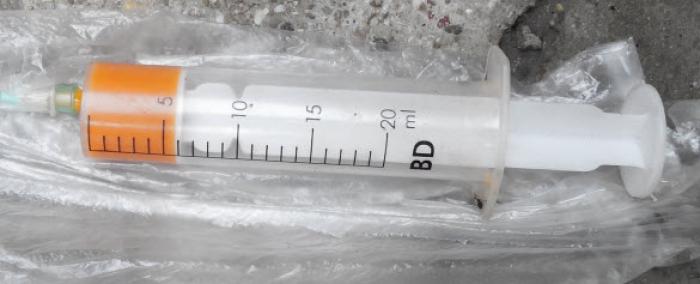

Кстати анаэробный герметик часто продается в шприцах, не пугайтесь, это нормально

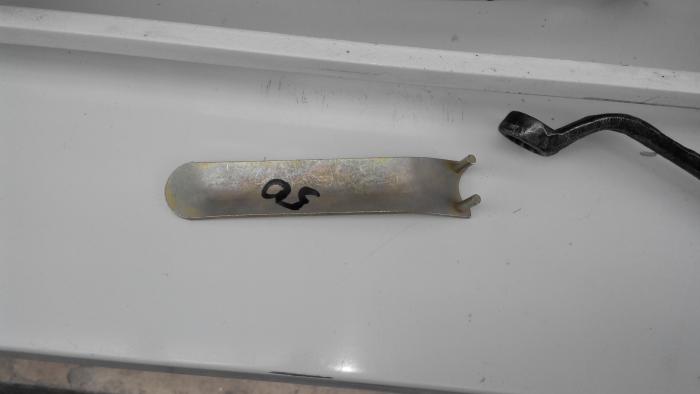

Для натяжки ролика ГРМ используем такой вот ключик:

Вобщем сборку осуществляем в обратном порядке, не должно остаться лишних болтиков, с ГРМ не шутят, после затяжки ролика ремня проверьте еще раз метки, проверните коленвал на пару оборотов и снова сверьте метки на маховике и шкивах распредвалов. Таким образом мы с минимальными трудозатратами заменили маслосъемные колпачки на ВАЗ-2112, ВАЗ-2111 и ВАЗ-2110 с двигателем 1.5 16V Удачи вам и поменьше поломок!

Как поменять сальники клапанов на автомобиле Lada 110

Вазовские моторы «десятки» последних выпусков комплектовались резиновыми сальниками клапанов, в комплекте у которых присутствуют эспандерная пружина и втулка из стали. Производитель рекомендует менять деталь для маслосъема через каждые 150 тыс. км пробега. Определенная часть владельцев Lada 110 делают это в автосервисе, не подозревая, что на самом деле операция не так уж и сложна для самостоятельного выполнения.

Назначение и устройство сальников клапанов

Изношенный сальник пропускает в цилиндр масло по штоку клапана, в результате чего оно сгорает вместе со смесью, образуя нагар на тарелках клапанов, а также на кольцах и стенках цилиндра. В запущенных случаях закоксованность приводит к падению компрессии по причине залегания колец и неплотного закрытия клапанов. Принято считать, что стоимость своевременной замены втулок для маслосъема, несоизмерима с ремонтом поршневой группы.

Конструкция сальника довольно элементарна, в ее составе всего три базовых элемента:

  1. Основание – стальная втулка, представляющая собой каркас сальника и придающая ему прочности.
  2. Пружина – обеспечивает максимально плотное прилегание кромки резинового уплотнителя к штоку клапана.
  3. Сальник – выполнен из каучука или вторкаучука и служит для удаления излишков смазки с клапанного штока.

Важно учесть, что для замены маслосъемных колпачков на автомобиле ВАЗ 2110 8 клапанов лучше купить соответственные качественные расходники. В первую очередь это скажется на ресурсе деталей, их не придется менять раньше времени.

Причины и признаки износа резиновых уплотнителей

В процессе работы двигателя сальники для маслосъема подвергаются серьезным нагрузкам, ведь клапан совершает более 1000 рабочих тактов в минуту. Если к этому добавить еще и фактор химического воздействия горячего масла и выхлопных газов, то вовсе не удивительно, что резина не выдерживает и изнашивается. И дело здесь не в качестве изделия, хотя и это важно, просто уплотнитель представляет собой расходный материал, который следует менять после пробега около 100 000 км.

Если определить вовремя износ сальников клапанов и сменить на ранней стадии неисправности, то получится избежать неполадок с ДВС. К первичным признакам выхода из строя резиновых уплотнителей относятся следующие симптомы:

  • Свечная резьба покрыта маслом.
  • Дым из маслозаливной горловины.
  • Дымление из выхлопной трубы.
  • Электроды свечи покрыты нагаром.
  • Увеличение расхода горючего.
  • Быстрое загрязнение масла.

Наличие масла на резьбовой части свечей не всегда говорит о необходимости срочной смены сальников. Бывает так, что резьба еще сухая, потому что в камеру попадает еще малая доля смазки, и она успевает сгореть.

Как организовать замену маслосъемных колпачков автомобиля ВАЗ 2110 8 клапанов в гаражных условиях?

Установить новые уплотнители клапанов вполне по силам даже рядовому автомобилисту. Если учесть, что демонтаж головки блока цилиндров не входит в технологический список, то ремонт и вовсе не представляет никаких сложностей.

При покупке запчастей важно обратить внимание на внутренний профиль уплотнителей. Довольно часто детали, не оснащенные армирующей втулкой, имеют в своей конструкции кольцевой выступ на посадочной плоскости. При установке он может повредиться, а в остальном процесс не сложнее, чем смена демпферной опоры на «десятке».

Подготовительный этап

Прежде всего стоит отметить, что замена маслосъемных колпачков на ВАЗ 2110 с двигателем 8 клапанов по технологии одинакова как для карбюраторного ДВС, так и для инжекторного. Поэтому набор инструмента аналогичен в обоих случаях:

  • Набор гаечных и торцевых ключей.
  • Приспособление для отжима пружин клапана.
  • Оправка и съемник для сальников клапанов.
  • Оловянный пруток сечением 7-9 мм.
  • Пинцет, молоток, отвертки и плоскогубцы.
Читать еще:  Какое масло залить в коробку гранта

Перед началом работ желательно очистить керосином ГБЦ, после чего следует демонтировать воздушный фильтр, топливный насос и распределительное устройство зажигания. Далее шестигранником №5 отвернуть винт фиксации корпуса привода вспомогательных устройств. Обязательно нужно снять минусовую клемму с АКБ, а также зубчатый шкив с распредвала.

Этап подготовительного демонтажа

  • Отвернуть гайки крепления крышки ГБЦ и снять ее.
  • Открутить две гайки, крепящих провода «массы» и снять их со шпилек.
  • Отвернуть две гайки и болт задней крышки ГБЦ и снять ее с головки.
  • Поочередно отпустить четыре гайки крепления переднего корпуса подшипников распредвала и шесть заднего. Демонтировать оба корпуса.
  • Шпонку из паза распредвала следует сразу извлечь, чтобы не потерять.
  • Демонтировать распредвал и снять с него сальники.

Демонтаж старого уплотнителя

Данный этап замены деформированных маслосъемных колпачков ВАЗ 2110 8 клапанов включает установку поршня, где производится работа, в положение ВМТ. Дальнейшие действия выполняются по следующей схеме:

  • Вывернуть соответствующую свечу зажигания, а в отверстие вставить оловянный пруток, чтобы предотвратить проваливание клапана.
  • Применяя специальное приспособление, сжать пружину клапана.
  • Вынуть пинцетом два сухаря и удалить приспособление.
  • Установить цангу для демонтажа колпачков и ударить молотком по втулке приспособления. Это позволит спрессовать уплотнитель с втулки.
  • Вынуть сальник из цанги. При отсутствии цанги можно воспользоваться пассатижами. Проворачивать уплотнитель нельзя, это приведет к повреждению направляющей втулки клапана.

Монтаж нового уплотнителя

  • Опустить колпачок в масло и установить его в оправку.
  • Аккуратно запрессовать сальник в нижнюю тарелку до упора.
  • Установить пружину на уплотнитель. Аналогичные действия провести с остальными деталями.
  • Установить сухари и ударить по торцам клапана молотком через стержень из металла. Так сухари станут на штатное место.
  • Смазать маслом кулачки и шейки распредвала, таким же образом обработать опорные плоскости под шейки.
  • Установить вал в опоры так, чтобы кулачки I-го цилиндра были направлены в сторону от толкателей.
  • Зону крайних опор вала обработать герметиком.
  • Установить корпуса подшипников распредвала, после чего надеть на шпильки шайбы и навернуть гайки. Закручивать их нужно в два этапа – сперва до касания корпусов подшипников. Затем проконтролировать, зашли ли направляющие втулки в соответствующие отверстия корпусов подшипников. Только после этого окончательно затянуть гайки по очередности.

Завершающий этап

Завершается замена маслосъемных колпачков на автомобиле ВАЗ 2110 8 клапанов установкой сальников распредвала. Обязательно следует проверить зазоры в приводном узле клапанов. В финале процесса все шланги и провода устанавливаются в обратном порядке.

Если есть подозрение, что машина проездила на неисправных уплотнителях довольно продолжительное время, то мастера рекомендуют сделать ремонт с демонтажем головки цилиндров. Это позволит выполнить полноценный ремонт с тщательной очисткой от нагара компонентов двигателя.

Замена маслосъемных колпачков своими руками

Маслосъемные колпачки (МСК) сделаны из специально резины, которая со временем стареет, начинает разрушаться и отслаиваться от основания. Все это приводит к тому, что колпачок начинает пропускать больше масла, а следовательно появляется большой расход моторного масла. Другими симптомами замены маслосъемных колпачков может быть наличие синего дыма при перегазовке и низкая компрессия в цилиндрах.

Инструмент для замены маслосъемных колпачков:

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать — это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас:
1. Зарегистрируйтесь на сайте
2. Потренируйтесь на Демо-счете (это бесплатно).
3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ!
Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

  1. рассухариватель;
  2. пинцет;
  3. съемник маслосъемных колпачков;
  4. оправка для запрессовки колпачков.

Замена сальников клапанов ВАЗ 2110 8V

Замена МСК показана на примере двигателя 2111 (8кл). Для этого снимать головки с блока цилиндров не потребуется, но понадобится оловянный пруток диаметром около 8мм (например, припой).

Начинаем процедуру со снятия воздушного фильтра, топливного насоса, распределителя зажигания и корпуса привода вспомогательных агрегатов, отвернув болт его крепления шестигранником «на 5»
Отсоединяем минусовую клемму от АКБ. Снимаем зубчатый шкив с распредвала, а затем крышку головки блока.

Замена маслосъемных колпачков на карбюраторе ни чем не отличается от инжекторных двигателей.

Замена маслосъемных колпачков ВАЗ 2110 16V

Особенности процесса при выполнении работ на двигателей ВАЗ 2112 (16кл):

  1. Снимаем головку блока цилиндров (инструкция).
  2. Если головка блока была демонтирована в сборе с распределительными валами, снимаем валы (инструкция).
  3. Вынимаем из посадочных мест в головке гидротолкатели (инструкция).
  4. В резьбовое отверстие головки блока цилиндров заворачиваем болт М6.
  5. Заводим захват рассухаривателя под головку болта, а упор устанавливаем на тарелку пружины.

Дальнейший процесс я описывать не буду, т.к. он аналогичен инструкции 8кл. мотора. Теперь Вы знаете, как заменить маслосъемные колпачки самостоятельно.

Видео по замене маслосъемных колпачков на примере BMW ДВС M54. Хочу заметить, что инструмент используется точно такой же, как собственно и сам процесс на видео ни чем не отличается от двигателей ВАЗ.

Кстати, за эту работу СТО берут от 2500 до 5000 рублей.

В общей сложности вся работа занимает от 8 часов до 2 рабочих дней, в зависимости от опыта специалиста.
Цена маслосъемных колпачков 200 рублей/комплект. Номер по каталогу, 2112-1007026.
Купить их можно в интернет-магазинах (раздел «Запчасти»).
Кстати, низкая компрессия, жор масла и др. недуги мотора могут быть из-за износа поршневых колец, которые тоже меняют самостоятельно.

Заменить маслосъемные колпачки своими руками..

Замена маслосъемных колпачков на ВАЗ 2110 8 клапанов

Последние выпуски вазовских моторов «десятки» в комплектации имели резиновые сальники клапанов. Комплектация состояла из эспандерной пружины и стальной втулки. Производителем рекомендована замена детали для съема масла после того, как автомобиль «пробежит» 150 тысяч километров. Многие автовладельцы осуществляют это в стенах автосервиса. При этом им совершенно невдомек, что ВАЗ 2110 замену маслосъемных колпачков 8 клапанов можно вполне осуществить самостоятельно.

Основное предназначение маслосъемного колпачка состоит в том, что уплотняется место соединения стержней. Это обстоятельство способствует тому, что моторное масло не будет поступать в зазор.

Двигатель эффективно будет работать только тогда, когда непрерывно работают компоненты в газораспределительном механизме. Детали двигателя постоянно подвергаются трению. Для того, чтобы минимизировать их износ, они должны смазываться маслом. Но поступления его в камеру сгорания быть не должно. С этой целью и осуществляется установка сальников.

При их износе масло окажется в цилиндрах мотора. Это обусловит возникновение такого обстоятельства, при котором масло начнет гореть и образовывать нагар на стенках различных элементов. Результатом станет падение компрессии, и клапан будет закрываться неплотно.

Конструкция маслосъемных колпачков

Маслосъемный колпачок имеет элементарную конструкцию, состоящую из трех базовых элементов:

  • основание. Оно представлено стальной втулкой. Это своеобразный каркас для придания прочности;
  • пружина. Благодаря этому элементу обеспечивается максимальное прилегание кромки уплотнителя из резины к штоку клапана;
  • сальник. Его изготавливают из каучука или вторкаучука. Этим элементом удаляются излишки смазочного материала.

Почему изнашиваются резиновые уплотнители?

При работе двигателя имеют место серьезные нагрузки. Это вполне объяснимо, поскольку клапан совершает свыше 1000 тактов за одну минуту. Дополнительно следует отметить действие химического фактора, который обусловлен разогретым маслом и выхлопными газами.

О том, что сальник износился, могут свидетельствовать следующие признаки:

  • Резьба у свечи покрывается масляным налетом.
  • Из горловины, куда заливается масло, появляется дым.
  • Сильно дымит и сама выхлопная труба автомобиля.
  • На свечных электродах появляется нагар.
  • Заметно увеличивается расход топлива.
  • Присутствует загрязнение недавно залитого масла.

Если имеются подобные проявления, требуется заменить маслосъемные колпачки ВАЗ 2110.

Важно! Колпачки рекомендуется менять именно на те, что предназначаются для данной модели авто.

Однако, существуют исключения:

  • цена на «родные» колпачки значительно выше, чем у тех, что предлагают покупателю в ближайшем специализированном магазине;
  • при повреждении колпачка просто отсутствует время для поиска и покупки именно такой же детали. Это заставляет пользоваться какими-то другими вариантами.

Порядок действий при замене

Если требуется замена маслосъемных колпачов ВАЗ 2110 8 клапанов, предназначающихся для иных авто, то необходимо учитывать следующие моменты:

  1. Должны совпадать диаметры, что имеет клапанный стержень и направляющая втулка, местом расположения которой служи подсадочный поясок.
  2. В сравнении с «родным» клапаном не должно быть превышения высоты более, чем на 0,5 миллиметра. В противном случае ход клапана будет очень большим и может повредиться тарелка пружины.
  3. У колпачка не должно быть слишком большого диаметра. При этом обеспечится свобода прохода внутри клапанной пружины. Наиболее важно это для тех двигателей, клапан которых имеет две пружины. В этом случае наружный диаметр колпачка будет ограничиваться внутренней пружиной.
  4. Близкими по размеру должна быть длина посадочного места на колпачке и направляющей втулке. Если поясок короткий, он может повреждаться краем втулки.
  5. Обращают внимание и на внутренний профиль, который имеет поверхность колпачка.
  6. При замене ВАЗ 2110 маслосъемных колпачков учитывается, в каком году он выпущен.

Алгоритм действий по замене маслосъемных колпачов ВАЗ 2110

Разумеется, для осуществления подобных действий потребуются определенные инструменты.

Вначале колпачки необходимо снять:

  • От клемы «минус» источника питания следует отсоединить провод.
  • На распределительном вале находится шкив с зубцами. Его необходимо снять.
  • Головка блока освобождается от крышки.
  • Со шпилек необходимо удалить массу. Для этого необходимо открутить две гайки крепления.
  • С головки блока снимается задняя крышка. Она крепится болтом и двумя гайками.
  • Головка блока цилиндров закрыта крышкой. Ее вместе с уплотнительным кольцом следует удалить.
  • Гайки, которыми крепятся передний и задний корпус подшипников, необходимо равномерно открутить.
  • Необходимо снятие обоих корпусов.

Важно! Шпонку распределительного вала необходимо сразу же снять. Иначе ее можно просто потерять, поскольку сидит она довольно не плотно.

  • Следующим действием будет извлечение распределительного вала с головки блока.
  • С него необходимо снять сальник.
  • Следует повернуть коленчатый вал. Но сделать это надо так, чтобы местом нахождения поршня была верхняя мертвая точка.
  • Далее необходимо вывернуть свечу. Для того, чтобы клапан не провалился, в образовавшееся отверстие необходимо вставить металлический пруток.
  • Затем устанавливается приспособление, которым будет сжиматься пружина клапанов. Потребуется такая гайка, на которой отсутствует зубчатый буртик.
  • Когда сожмется пружина и удалятся два сухаря, приспособление снимается.

Совет. Когда снимаются колпачки, их не следует поворачивать, иначе это приведет к повреждению направляющей втулки.

Затем необходимо установить колпачки:

  1. Колпачок необходимо вставить в оправку, но при этом его следует предварительно «искупать» в моторном масле.
  2. Деталь до упора пресуется в нижнюю тарелку.
  3. После этого осуществляется установка пружины.

Подобным способом проводится установка всех оставшихся маслосъемных колпачков.

Нетрудно видеть, что заменить маслосъемные колпачки на ВАЗ 2110 8 клапанов без снятия головки можно осуществить вполне самостоятельно, не прибегая к услугам автосервиса. Но необходимо сказать о том, что подобные действия проводятся только в случае, если модель ВАЗ именно 2110. При наличии других моделей подобные процедуры не потребуются.

И еще один момент. Разумеется, самостоятельные работы по смене маслосъемных колпачков возможны только в том случае, если владелец авто разбирается в технике и дружит с инструментом. В противном случае ничего не остается, как обратиться за помощью в автосервис. Квалифицированные специалисты окажут в этом активное содействие.

ВАЗ 2110 маслосъемный колпачок — зачем нужна замена

Маслосъемный колпачок клапана ВАЗ 2110

Назначение маслосъемных колпачков – уплотнение с направляющими втулками соединение стержней клапанов, препятствующее проникновение в зазор масла.
Раньше такие изделия изготавливались из фторопласта, неармированные, имеющие широкую уплотняющую поверхность.В современных двигателях установлены резиновые колпачки которые имеют тонкую стальную втулку и эспандерную пружину, поджимающую к стержню клапана уплотнительную кромку.
Используемая конструкция имеет меньшую чувствительность к перекосам во втулке, стержня клапана, обеспечивает хорошую и надежную посадку колпачка, а использование акрилата или фторкаучука создает высокий ресурс уплотнения, который составляет больше 150 000 километров пробега авто.

Читать еще:  Порядок затяжки гбц ваз 2109 8 клапанов

Когда нужна на ВАЗ 2110 замена маслосъемных колпачков необходимо применять именно те, которые предназначены для двигателя этой марки автомобиля.
Но бывают исключения:

  • цена «родных» колпачков дороже, чем те, которые имеются в ближайшем автомагазине;
  • если поврежден один из колпачков, а времени для поиска практически нет. Поэтому приходится использовать другой вариант, но следить чтобы замена не ухудшала надежность двигателя.

Замена маслосъемных колпачков

Если на автомобиле ВАЗ 2110 замена маслосъемных колпачков выполнятся из других марок авто, то необходимо учесть:

  • Совпадение диаметра стержня клапана и на направляющей втулке посадочного пояска.
  • Высота нового не должна превышать размер «родного» больше чем 0,5 миллиметра, иначе при наибольшем ходе клапана, колпачок может повредить тарелка пружины.
  • Колпачок должен иметь не слишком большой диаметр, чтобы обеспечить свободный проход внутри пружины клапана. Особенно это актуально для двигателей, имеющих на каждом клапане по две пружины.
    Тогда наружный диаметр колпачка ограничивает внутренняя пружина.
  • Длины посадочных мест на колпачке и на направляющей втулке должны быть близки по размерам. При коротком пояске на колпачке он может быть поврежден краем втулки, если при установке его «глубоко» надеть на втулку, или последняя отожмет от стержня клапана уплотнительную кромку колпачка, что нарушит уплотнение.
  • Обращается внимание на внутренний профиль поверхности колпачка. Часто колпачки, у которых нет армирующей втулки, имеют кольцевой выступ на посадочной внутренней поверхности. Из-за большого натяга, при установке колпачка на гладкую втулку, он может повредиться, или соскочить со втулки.
  • Необходимо учитывать годы выпуска двигателей, колпачки которых подлежат замене, и того с которого их намечается применить.

Совет: Колпачки современного исполнения можно поставить на старый двигатель, при совпадении их посадочных размеров, что улучшит уплотнительные свойства и увеличит долговечность конструкции.

Замена маслосъемных колпачков ВАЗ 2110 выполняется без снятия головки двигателя с блока цилиндров. Ниже приводится инструкция как заменить колпачки своими руками.

Инструменты для работы

  • Пруток из олова диаметром примерно 8 миллиметров, это может быть припой.
  • Отвертка.
  • Для напрессовки колпачков – оправка.
  • Пинцет.
  • Съемники:
  1. для снятия клапанных пружин;
  2. для спрессовывания маслосъемных колпачков.
  • Молоток.

Порядок снятия колпачков

Для облегченияработ поустановке новых маслосъемных колпачков можно воспользоваться видео.
Итак:

  • От аккумуляторной батареи отсоединяется провод от минусовой клеммы.
  • С распределительного вала снимается зубчатый шкив.
  • Удаляется крышка головки блока.
  • Со шпилек снимаются «массы» проводов, предварительно откручиваются две гайки их крепления.
  • Откручиваются болт и две гайки крепящие заднюю крышку головки блока.
  • Снимается с головки блока цилиндров задняя крышка, вместе с уплотнительным кольцом.
  • Равномерно отворачиваются гайки крепления переднего и заднего корпусов подшипников, установленных на распределительном валу.
  • Оба корпуса снимаются.

Совет: Часто шпонка сидит на распределительном валу не плотно, поэтому ее лучше вынуть, чтобы не потерять.

  • С головки блока вытаскивается распределительный вал.
  • С последнего снимается сальник.
  • Коленчатый вал проворачивается таким образом, чтобы в верхней мертвой точке находился поршень, который соответствует заменяемым колпачкам.
  • Выворачивается свеча и в образовавшееся отверстие между клапаном и поршнем вставляется оловянный пруток, для предохранения клапана от провала вниз.
  • Устанавливается, как показано на фото, приспособление, которое сжимает пружины клапанов. Гайка для выполнения операции берется без зубчатого буртика.

Установка приспособления для сжатия пружин клапанов

  • Пружины клапана сжимаются.
  • С помощью пинцета вынимаются два сухаря.
  • Приспособление снимается.
  • Вынимаются верхняя тарелка пружин, наружные и внутренние пружины клапана.

Тарелка пружин, внутренняя и наружная пружина клапана

  • Спрессовывается маслосъемный колпачок, установленный на направляющей втулке клапана:
  1. на колпачок устанавливается цанга приспособления, предназначенного для снятия колпачков;
  2. по втулке приспособления, а затем по бойку его ручки необходимо резко нанести удары;
  3. после этого колпачок вынимается из цанги.
  • Если приспособление отсутствует колпачки можно снять пассатижами.

Совет: Усилие при снятии деталей необходимо прикладывать четко вверх, колпачки не проворачивать, иначе можно направляющие втулки колпачков повредить.

Установка колпачков

Для того чтобы не повредить новые маслосъемные колпачки перед установкой с них нужно снять пружины:

  • Колпачок вставляется в оправку, перед этим его необходимо окунуть в моторное масло.
  • Осторожно до упора деталь запрессовывается в нижнюю тарелку.
  • Устанавливается пружина.
  • Аналогично выполняется замена маслосъёмных колпачков ВАЗ 2110 всех оставшихся.
  • Устанавливаются пружины, тарелка клапана в обратном порядке снятию деталей.
  • Сухари вставляются в проточки на стержне клапана с помощью приспособления.

Установка сухарей в проточки стержня клапана

  • Вынимается оловянный пруток из отверстия под свечу.
  • Для усадки сухарей на место нужно ударить молотком по торцам клапанов, через металлический стержень.
  • Моторным маслом смазываются шейки и кулачки распредвала, опорные поверхности под его шейки в корпусах подшипников и головке блока.
  • Распределительный вал устанавливается в опоры блочной головки таким образом, чтобы от толкателей клапанов были направлены в сторону кулачки первого цилиндра.
  • В зоне расположения крайних опор распредвала на головке блока наносится герметик.
  • Устанавливаются корпуса подшипников распредвала, одеваются шайбы на шпильке, заворачиваются гайки крепления:
  1. первоначально гайки заворачиваются до касания к плоскости головки блока корпусов подшипника, направляющие втулки должны войти в отверстия корпусов;
  2. гайки затягиваются окончательно.
  • Устанавливается сальник распредвала.
  • В приводе клапанов проверяются зазоры и при необходимости регулируются.
  • Устанавливаются остальные детали.

Выполнена замена, маслосъемные колпачки на ваз 2110 установлены. Это позволит предохранить двигатель автомобиля от быстрого износа и уменьшит расход масла.

Замена маслосъемных колпачков на ВАЗ-2112, 2111 и 2110

Дорогие друзья, сегодня мы вам расскажем подробно и с фотографиями о том, как самостоятельно заменить маслосъемные колпачки на ВАЗ-2112, 2111 и 2112, оснащенных 16 клапанным двигателем. Вся прелесть нашего повествования в том, что для того что бы заменить маслоотражающие колпачки мы не будем снимать головку с двигателя, а это значительная экономия время и трудозатрат, не нужно сливать тосол, откручивать коллектор и т.д. При этом мы сделаем это без использования дорогущего рассухаривателя, который позволяет это делать, а будем использовать обычный рассухариватель клапанов для ВАЗ-2110, который можно купить на авторынке за 200 рублей. Еще до начала работ рекомендую приобрести данный рассухариватель, если опыт рассухаривания-засухаривания мал, то взять про запас пяток сухариков, так же нам понадобится анаэробный (не используйте силиконовый) герметик, в отличии от обычного силиконового при контактировании с маслом он не забивает каналы а растворяется в нем, и еще купите за 50 рублей ключик для натяжки ролика ГРМ, так как ремень придется снимать и потом выставлять по меткам. Кстати не повредит заменить попутно и сам ремень ГРМ и ролики в идеале. Если готовы сделать это самостоятельно — нет проблем, если решимости не хватает — могу порекомендовать обратиться для замены ремня ГРМ в Минске к ребятам, сделают точно хорошо и недорого. Ну а если готовы сделать все своими руками — тогда приступим. Для начала снимаем пластиковую крышку с двигателя и получаем доступ к «впускному коллектору» 🙂 На фото ниже она уже снята и зелеными кружками обведены два болта крепления тросика газа, откручиваем их и вынимаем тросик из зацепления с дроссельной заслонкой в месте указанным зеленой стрелкой. Красными кружками обведены хомуты, которые нужно ослабить для рассоединения шлангов, а синим кружком обведен разъем датчика мгновенного расхода воздуха, отключаем его, так же синяя стрелка показывает место, гне снизу дроссельной заслонки еще два разъема, снимаем и их. Можно сразу отключить и модуль зажигания.

Снимаем высоковольтные провода, и откручиваем три гайки модуля зажигания. Зеленым на фото ниже обведен разъем модуля, который так же нужно отключить. Вынимаем модуль зажигания.

Снимаем воздушный фильтр с корпусом и ДМРВ, хомут уже ослаблен, разъем отключен, смотрим что у нас в гофре приема воздуха происходит.

откручиваем верхние хомуты резинок впускного ресивера

Откручиваем две гайки впускного ресивера, на фото указаны стрелками.

Тянем на себя ресивер, снимаем и откладываем в сторону.

Видим вот такую картину и приступаем к откручиванию клапанной крышки, болты обведены на фото ниже:

Снимаем клапанную крышку с нашей десятки и откладываем в сторону, для последующей промывки и прочистки

Получаем доступ к крышке распределительных валов. Что бы ее снять, нам нужно открутить 20 болтов, обведены на фото:

Но прежде чем их открутить, я бы рекомендовал скинуть ремень ГРМ, для того что бы снять ремень ГРМ на 16 клапанном двигателе ВАЗ-2112 нам нужно открутить пластиковую защиту механизма ГРМ. Для этого откручиваем болты, обведены на фото ниже.

Теперь, что бы ее снять, нам придется сначала снять ремень генератора, он будет мешать. Для этого ослабляем болт натяжения и болты на генераторе, нижний болт на фото не видно, расположение указано стрелкой

Снимаем защитный кожух и я бы до того как снять ремень рекомендовал бы сдернуть болты шкивов распредвалов, для этого садим друга в авто, ставим на 5 передачу и просим нажать на тормоз. Откручиваем болты, потом по принципу, который описан в материале про замену ремня ГРМ на ваз-2112, ВАЗ-2111 и ВАЗ-2110 откручиваем натяжной и направляющий ролики и снимаем ремень, после чего аккуратно демонтируем шкивы распредвалов, не потеряйте «сухарики» которыми они контрятся к распределительным валам

Откручиваем болты крепления ВНУТРЕННЕГО кожуха защиты ГРМ. Теперь приступаем к откручиванию болта верхней опоры двигателя, и снятию непосредственно самого кронштейна опоры, который прикручен к головке двигателя. Обратите внимание, он держится на трех гайках и для их откручивания нам понадобится головка на «15». Откручиваем и отодвигаем назад кронштейн, снимать со шпилек не обязательно.

После этого откручиваем 20 болтов крепления крышки распредвалов и снимаем оную вместе с распредвалами, перед нами будет следующая картина.

Теперь наша задача изъять гидрокомпенсаторы. Можно аккуратно плоскогубцами вынимать их по одному, я бы рекомендовал их разложить что бы при установке не перепутать, так как каждый гидрик уже притерся к своему посадочному месту в головке блока. Гидрики промывать не рекомендую, если конечно они у вас не цокали, проверить на работоспособность можно нажатием на оные — неисправный гидрик проваливается легко под давлением пальца, без усилий. Хранить их рекомендую ПЕРЕВЕРНУВ от их привычного положения. Завоздушивания гидриков бояться не стоит. Итак снимаем гидрики и вот уже можно рассухаривать, но сделать это обычным рассухаривателем казалось бы не получится, ведь между клапаном и поршнем даже в ВМТ есть расстояние, которое будет давать клапану возможность уходить вниз, и не даст его рассухарить. Вот тут то нам и пригодится дедовский способ. Берем веревку подходящего диаметра, чтоб легко проходила в свечное отверствие, ставим 1 и 4 поршни в нижнюю точку, запихиваем в нужную камеру веревки сколько влезет, и поднимаем потом поршень пока он не упрется вверх максимально сжав веревку в некую цельную массу подперев тем самым тарелки клапанов 🙂 Вот так как на фото:

Рассухариваем четыре клапана и меняем маслоотражательный колпачки. Внимание, постарайтесь не поцарапать зеркала посадочных колодцев гидриков. Аккуратно используйте штатный рассухариватель. Сами маслосъемные колпачки можно вынимать без специального съемника, мне удобно было использовать узкие длинные круглогубцы, чтоб не поцарапать зеркала. Вот какая картина представилась моим глазам, думаю комментарии излишни.

Для того, что бы проворачивать коленвал я использовал головку на 17 с удлинителем и трещеткой.

Маслосъемные колпачки «запрессовывать» можно длинным ключиком торцовым на 12. Я вообще спилил на нем грани, обработал чтоб были не острые и получился замечательный такой инструмент для запрессовки маслосъемных колпачков. Аккуратно насаживаем их на клапан предварительно смазав маслом внутренние грани соприкосновения чтоб не повредить чистым моторным маслом ну или тем что в двигателе. И потом легким постукиванием по запресовальщику до характерного ощущения что они уперлись в металл. Не почутсвовать невозможно, не переусердствуйте.

Засухариваем клапана, смазываем гидрики и ставим на место. Каждый в идеале на свое место где он и стоял. Крышку распредвалов тщательно отмываем и обезжириваем места нанесения герметика. Напоминаю, мы при сборке используем анаэробный герметик. Вот схема нанесения герметика.

Внимание! Не забудьте при установки ОБЯЗАТЕЛЬНО смазать моторным маслом шейки и кулачки распредвалов.

Обтягиваем крышку распредвалов вот по этой схеме:

Не забудьте запрессовать на место сальники распредвалов 🙂 Кстати с задней стороны есть две заглушки распредвалов, которые являются достаточно капризной штукой и иногда вылетают из своих посадочных мест. Их я тоже садил на герметик. Теперь садим на герметик клапанную крышку, честно говоря затягивать ее по большому счету пофигу как, я начал с центрального болта и пошел по спирали. Ставим на место шкивы коленвалов, выставляем местки ГРМ, как — смотрите в статье по замене ремня ГРМ. Кстати есть приятный нюанс — выставить метки ГРМ можно не снимая шкив генератора с коленвала, иначе там метку не видать. Приятным бонусом является наличие метки на маховике, можно увидеть под резиновой заглушкой сверху КПП, вот фото.

Дополнительная проблема с которой я столкнулся при сборке — при затяжке натяжного ролика ГРМ слизало резьбу на шпильке

Ничего критичного в этом нет, берем съемник для шпилек

И топаем на рынок за новой шпилькой, им же ее и заворачиваем на место.

Кстати анаэробный герметик часто продается в шприцах, не пугайтесь, это нормально

Для натяжки ролика ГРМ используем такой вот ключик:

Вобщем сборку осуществляем в обратном порядке, не должно остаться лишних болтиков, с ГРМ не шутят, после затяжки ролика ремня проверьте еще раз метки, проверните коленвал на пару оборотов и снова сверьте метки на маховике и шкивах распредвалов. Таким образом мы с минимальными трудозатратами заменили маслосъемные колпачки на ВАЗ-2112, ВАЗ-2111 и ВАЗ-2110 с двигателем 1.5 16V Удачи вам и поменьше поломок!

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
