Датчики ваз 2115 инжектор 8 клапанов

Датчики 2114

О системе ВАЗ 2114

Как известно ВАЗ 2114 является практически копией автомобиля ВАЗ 2109, но только подвергшейся рестайлингу. ВАЗ 2114 унаследовала почти все параметры «девятки» за исключением одного, четырнадцатая модель выпускалась всегда только с инжекторными двигателями, а вот «9-ка» стартовала с конвейера еще с карбюраторными двигателями.

Всем известно о надежности и неприхотливости инжекторного двигателя по сравнению с карбюраторными аналогами. В настоящее время автомобилей с карбюраторами становится все меньше и меньше, а выпуск таких автомобилей и вовсе запрещен из-за норм евростандартов.

Инжекторная система ВАЗ 2114 оснащается огромным количеством различных датчиков, которые участвуют в ходе работы двигателя. Иногда случается, что какой-нибудь из датчиков может выйти из строя и тогда работа всего ДВС становится неправильной, загорается лампа «CheckEngine», повышается расход топлива и многое другое. Чтобы быстро и точно определить проблемы неисправности автомобиля необходимо знать все признаки неисправностей датчиков для выявления виновника проблемы.

В данной статье рассказывается о датчиках системы управления двигателем ВАЗ 2114, а именно подробно описан каждый из датчиков, где он расположен и за какую функцию отвечает. Прочитав данную статью, Вы с легкостью научитесь определять вышедшие из строя датчики, а так же будите знать о их местонахождении.

Электронный блок управления двигателем (ЭБУ)

Электронный блок управления двигателем является мозговым центром всего автомобиля. Все датчики установленные в автомобиле связанны именно с данным блоком. Все необходимые расчеты и последствия рассчитываются в ЭБУ. Блок управления двигателем корректирует всю его работу. Расположен в нижней части торпеды ВАЗ 2114 в ногах у переднего пассажира.

Признаки неисправности ЭБУ:

К признакам неисправности ЭБУ можно отнести все ниже приведенные признаки неисправностей датчиков. Ведь каждый датчик передает показания на ЭБУ, а он в свою очередь должен их обработать, но случается, что по каким-то причинам эти процессы в ЭБУ могут не обрабатываться. При таких проблемах ЭБУ необходимо ремонтировать, пропаивать дорожки или менять вышедшие из строя радиодетали.

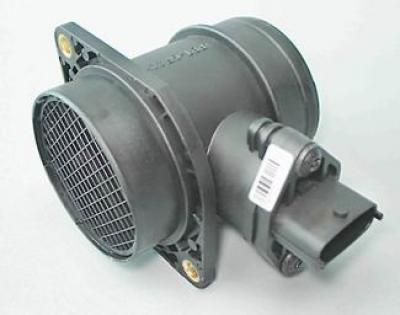

Датчик массового расхода воздуха (ДМРВ)

ДМРВ расположен в подкапотном пространстве ВАЗ 2114 и является одним из наиболее узнаваемых датчиков автомобиля. Датчик массового расхода воздуха крепится двумя болтами к боксу воздушного фильтра. Отвечает ДМРВ за подсчет всасываемого воздуха двигателем и передает показания на выше упомянутый ЭБУ. ДМРВ напрямую связан с формированием топливовоздушной смеси.

Признаки неисправности ДМРВ:

  • Ухудшение динамики авто;
  • Увеличение расхода топлива;
  • Плавающие обороты на ХХ;
  • При запуске ДВС приходится долго крутить стартером;

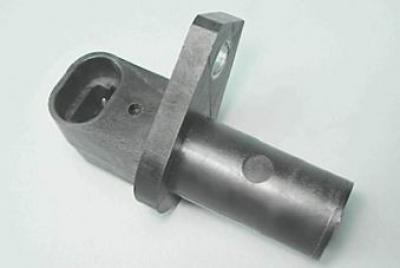

Датчик положения коленчатого вала (ДПКВ)

ДПКВ устанавливается вблизи ремня ГРМ, а именно возле шестерни коленчатого вала. Данный датчик отвечает за подсчет оборотов коленчатого вала со шкива ремня генератора. ДПКВ участвует в формировании искры необходимой для воспламенения топливной смеси в камере сгорания. При поломке датчика положения коленчатого вала двигатель автомобиля не запустится.

Признаки неисправности ДПКВ:

  • ДВС авто не запускается;
  • Самопроизвольная остановка ДВС;
  • Неравномерная работа на ХХ и высоких оборотах;

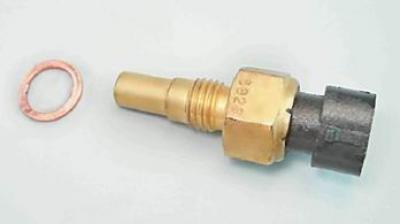

Датчик температуры охлаждающей жидкости (ДТОЖ)

Датчик температуры охлаждающей жидкости установлен в корпусе термостата и служит для включения и отключения вентилятора охлаждения двигателя. Следует отметить, что включение вентилятора является не единственной задачей данного датчика. ДТОЖ осуществляет корректировку топливной смеси для поддержания более высоких оборотов двигателя при прогреве, то есть если ОЖ в автомобиле будет иметь температуру ниже рабочей, датчик будет подавать показания об обогащении топливной смеси для более быстрого прогрева двигателя.

Схема системы управления двигателем (ЭСУД) ВАЗ-2113, 2114 и 2115

Схема системы управления двигателем (ЭСУД) Евро-2
Bosch 7.9.7, Январь 7.2 ВАЗ-2113, 2114 и 2115 (2111-1411020-80, 81,82)
.
Мотор 1.5 литра 8 клапанный.

    1. — контроллер;
    2. — колодка жгута системы зажигания к жгуту салонной группы АБС;
    3. — колодка диагностики;
    4. — датчик-сигнализатор иммобилизатора(АПС);
    5. — блок управления иммобилизатором(АПС);
    6. — катушка зажигания;

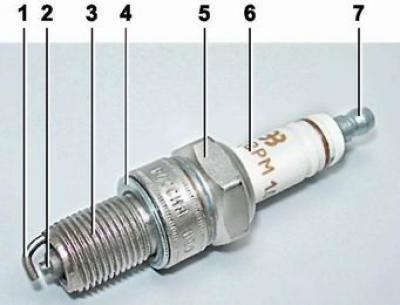

    7. — свечи зажигания;
    8. — форсунки;
    9. — электробензонасос;
    10. — колодка жгута системы зажигания к жгуту электробензонасоса;
    11. — колодка жгута датчика уровня топлива к жгуту системы зажигания;
    12. — колодка жгута системы зажигания к жгуту форсунок;
    13. — колодка жгута форсунок к жгуту системы зажигания;
    14. — датчик скорости;
    15. — регулятор холостого хода;
    16. — датчик положения дроссельной заслонки;
    17. — датчик температуры охлаждающей жидкости;
    18. — датчик массового расхода воздуха;
    19. — датчик положения распределительного вала(фаз);
    20. — датчик кислорода;
    21. — датчик положения коленчатого вала;
    22. — датчик детонации;
    23. — электромагнитный клапан продувки адсорбера;
    24. — колодка жгута системы зажигания к жгуту панели приборов;
    25. — предохранитель цепи питания контроллера;
    26. — реле зажигания;
    27. — предохранитель реле зажигания;
    28. — предохранитель цепи питания электробензонасоса;
    29. — реле электробензонасоса;
    30. — реле электровентилятора;
    31. — колодка жгута системы зажигания к жгуту кондиционера;
    32. — колодки жгута системы зажигания к жгута переднего;
    33. — электровентилятор системы охлаждения;
    34. — колодка жгута панели приборов к жгуту системы зажигания;
    35. — выключатель зажигания;
    36. — комбинация приборов;
    37. — блок бортовой системы контроля;
    38. — реле стартёра;
    39. — монтажный блок;
    А — к клемме «плюс» аккумуляторной батареи; В1,В2 — точки заземления жгута системы зажигания;

    2115-3724026-11 — Жгут системы зажигания;

    Схема системы управления двигателем (ЭСУД) Евро-2
    Bosch 7.9.7, Январь 7.2 ВАЗ-2113, 2114 и 2115 (21124-1411020-30 , 21124-1411020-31,32)
    .
    Мотор 1.6 литра 16 клапанный с индивидуальными катушками зажигания.

      1. — колодка жгута проводов катушек зажигания к жгуту системы зажигания;
      2. — колодка жгута системы зажигания к жгуту проводов катушек зажигания;
      3. — катушки зажигания;
      4. — датчик-сигнализатор иммобилизатора;
      5. — блок управления иммобилизатором;
      6. — свечи зажигания;
      7. — форсунки;
      8. — колодка диагностики;
      9. — колодка жгута системы зажигания к жгуту салонной группы АБС;
      10. — контроллер;
      11. — электробензонасос;
      12. — колодка жгута системы зажигания к жгуту датчика уровня топлива;
      13. — колодка жгута датчика уровня топлива к жгуту системы зажигания;
      14. — колодка жгута системы зажигания к жгуту форсунок;
      15. — колодка жгута форсунок к жгуту системы зажигания;
      16. — колодка жгута системы зажигания к жгуту боковых дверей;
      17. — датчик скорости;
      18. — регулятор холостого хода;
      19. — датчик положения дроссельной заслонки;
      20. — датчик температуры охлаждающей жидкости;
      21. — датчик массового расхода воздуха;
      22. — датчик контрольной лампы давления масла;
      23. — датчик положения распределительного вала(фаз);
      24. — датчик кислорода;
      25. — датчик положения коленчатого вала;
      26. — датчик детонации;
      27. — электромагнтный клапан продувки адсорбера;
      28. — датчик указателя температуры охлаждающей жидкости;
      29. — колодка жгута системы зажигания к жгуту панели приборов;
      30. — колодка жгута панели приборов к жгуту системы зажигания;
      31. — реле зажигания;
      32. — предохранитель реле зажигания;
      33. — предохранитель цепи питания электробензонасоса;
      34. — реле электробензонасоса;
      35. — реле электровентилятора;
      36. — предохранитель цепи питания контроллера;
      37. — колодка жгута системы зажигания к соединителю кондиционера;
      38. — комбинация приборов;
      39. — выключатель зажигания;
      40. — электровентилятор системы охлаждения;
      41. — блок бортовой системы контроля;
      42. — дополнительное реле стартёра;
      43. — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
      44. — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
      45. — маршрутный компьютер;
      46. — диагностический разъём;
      А,Е — к клемме «плюс» аккумуляторной батареи; В1 — точка заземления жгута проводов катушек зажигания; В2 — точка заземления жгута датчика уровня топлива; В3,В4 — точки заземления жгута системы зажигания; С — к стартёру; D — к выключателю плафона освещения салона двери водителя;

    Схема системы управления двигателем (ЭСУД) Евро-3
    Bosch 7.9.7+, М73 ВАЗ-2113, 2114 и 2115 (2111-1411020-30)
    .
    Мотор 1.6 литра 8 клапанный.

    1 — контроллер;
    2 — колодка жгута системы зажигания к жгуту салонной группы АБС;
    3 — колодка диагностики;
    4 — датчик-сигнализатор иммобилизатора(АПС);
    5 — блок управления иммобилизатором(АПС);
    6 — катушка зажигания;
    7 — свечи зажигания;
    8 — форсунки;
    9 — электробензонасос;
    10 — колодка жгута системы зажигания к жгуту датчика уровня топлива;
    11 — колодка жгута датчика уровня топлива к жгуту системы зажигания;
    12 — колодка жгута системы зажигания к жгуту форсунок;
    13 — колодка жгута форсунок к жгуту системы зажигания;
    14 — датчик скорости;
    15 — регулятор холостого хода;
    16 — датчик положения дроссельной заслонки;
    17 — датчик температуры охлаждающей жидкости;
    18 — датчик массового расхода воздуха;
    19 — датчик положения распределительного вала(фаз);
    20 — датчик кислорода управляющий;
    21 — датчик положения коленчатого вала;
    22 — датчик детонации;
    23 — электромагнитный клапан продувки адсорбера;
    24 — датчик неровной дороги;
    25 — датчик кислорода диагностический;
    26 — колодка жгута системы зажигания к жгуту панели приборов;
    27 — предохранитель цепи питания контроллера;
    28 — реле зажигания;
    29 — предохранитель реле зажигания;
    30 — предохранитель цепи питания электробензонасоса;
    31 — реле электробензонасоса;
    32 — реле электровентилятора;
    33 — колодка жгута системы зажигания к жгуту кондиционера;
    34 — колодки жгута системы зажигания к жгута переднего;
    35 — электровентилятор системы охлаждения;
    36 — колодка жгута панели приборов к жгуту системы зажигания;
    37 — выключатель зажигания;
    38 — комбинация приборов;
    39 — блок бортовой системы контроля;
    40 — реле стартёра;
    41 — монтажный блок;

    А — к клемме «плюс» аккумуляторной батареи;
    В1 — точка заземления жгута датчика уровня топлива;
    В2,В3 — точки заземления жгута системы зажигания;

    Схема системы управления двигателем (ЭСУД) Евро-3
    Bosch 7.9.7+, М73 ВАЗ-2113, 2114 и 2115 (21124-1411020-10)
    .
    Мотор 1.6 литра 16 клапанный с индивидуальными катушками зажигания и двумя датчиками кислорода.

    1 — колодка жгута проводов катушек зажигания к жгуту системы зажигания;
    2 — колодка жгута системы зажигания к жгуту проводов катушек зажигания;
    3 — катушки зажигания;
    4 — датчик-сигнализатор иммобилизатора;
    5 — блок управления иммобилизатором;
    6 — свечи зажигания;
    7 — форсунки;
    8 — колодка диагностики;
    9 — колодка жгута системы зажигания к жгуту салонной группы АБС;
    10 — контроллер;
    11 — электробензонасос;
    12 — колодка жгута системы зажигания к жгуту датчика уровня топлива;
    13 — колодка жгута датчика уровня топлива к жгуту системы зажигания;
    14 — колодка жгута системы зажигания к жгуту форсунок;
    15 — колодка жгута форсунок к жгуту системы зажигания;
    16 — колодка жгута системы зажигания к жгуту боковых дверей;
    17 — датчик скорости;
    18 — регулятор холостого хода;
    19 — датчик положения дроссельной заслонки;
    20 — датчик температуры охлаждающей жидкости;
    21 — датчик массового расхода воздуха;
    22 — датчик контрольной лампы давления масла;
    23 — датчик положения распределительного вала(фаз);
    24 — датчик кислорода управляющий;
    25 — датчик положения коленчатого вала;
    26 — датчик детонации;
    27 — электромагнтный клапан продувки адсорбера;
    28 — датчик кислорода диагностический;
    29 — датчик указателя температуры охлаждающей жидкости;
    30 — колодка жгута системы зажигания к жгуту панели приборов;
    31 — колодка жгута панели приборов к жгуту системы зажигания;
    32 — реле зажигания;
    33 — предохранитель реле зажигания;
    34 — предохранитель цепи питания электробензонасоса;
    35 — реле электробензонасоса;
    36 — реле электровентилятора;
    37 — предохранитель цепи питания контроллера;
    38 — колодка жгута системы зажигания к соединителю кондиционера;
    39 — датчик неровной дороги;
    40 — комбинация приборов;
    41 — выключатель зажигания;
    42 — электровентилятор системы охлаждения;
    43 — блок бортовой системы контроля;
    44 — дополнительное реле стартёра;
    45 — контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
    46 — контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
    47 — маршрутный компьютер;
    48 — диагностический разъём;

    А,Е — к клемме «плюс» аккумуляторной батареи;
    В1 — точка заземления жгута проводов катушек зажигания;
    В2,В3 — точки заземления жгута системы зажигания;
    В4 — точка заземления жгута датчика уровня топлива;
    С — к стартёру;
    D — к выключателю плафона освещения салона двери водителя;

    Описание конструкции системы управления двигателем

    Система управления двигателем включает и выключает топливный насос, контролирует количество воздуха, поступающего в цилиндры двигателя, впрыскивает необходимое количество топлива во впускной трубопровод, управляет искрообразованием на свечах зажигания, корректирует угол опережения зажигания, регулирует частоту вращения коленчатого вала на холостом ходу, управляет электровентилятором системы охлаждения двигателя. Система управления двигателем — электронная, с распределенным фазированным впрыском топлива (то есть топливо впрыскивается во впускной трубопровод каждого цилиндра в соответствии с рабочим циклом двигателя) [Часть двигателей 2111 (1,5i) с нефазированным впрыском.]. Система состоит из следующих элементов:

    • электронный блок управления;
    • датчики:
      • 1. датчик положения коленчатого вала;
      • 2. датчик положения распределительного вала;

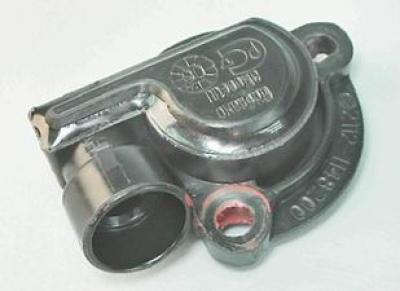

      • 3. датчик положения дроссельной заслонки;

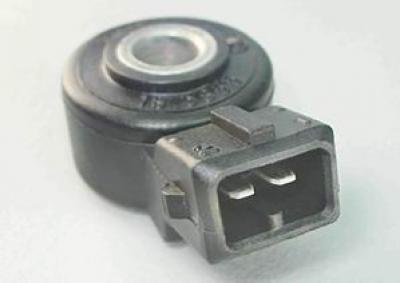

      • 4. датчик детонации;
      • 5. датчик температуры охлаждающей жидкости;
      • 6. датчик массового расхода воздуха;

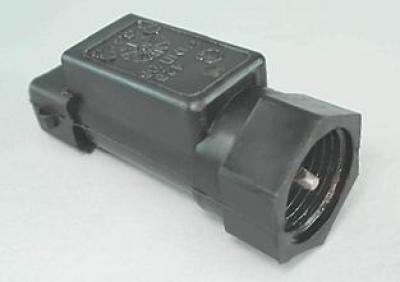

      • 7. датчик скорости автомобиля;

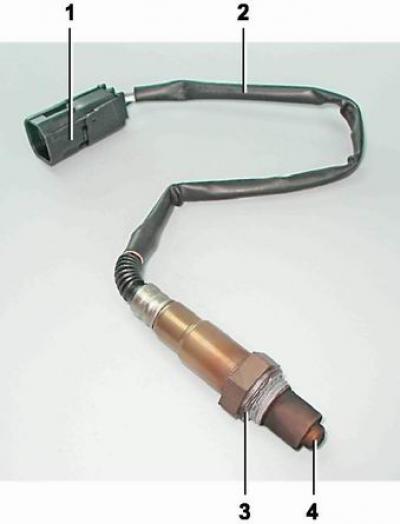

      • 8. датчик концентрации кислорода;
    • исполнительные устройства:
      • 1. главное реле;
      • 2. реле топливного насоса;

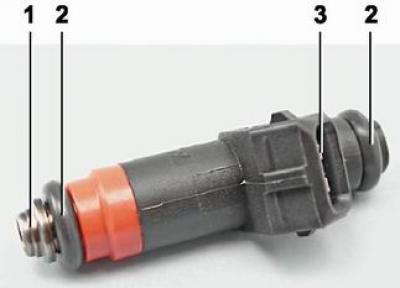

      • 3. форсунки;

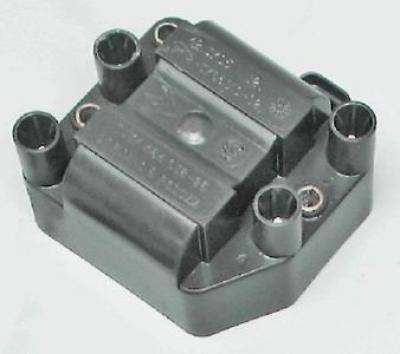

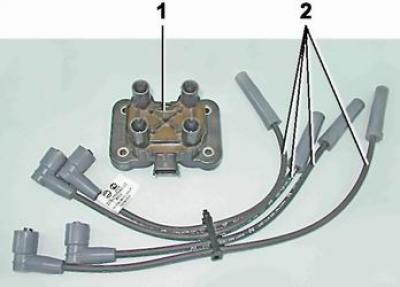

      • 4. катушка зажигания или модуль зажигания [Модуль зажигания устанавливали на автомобили первых лет выпуска.];

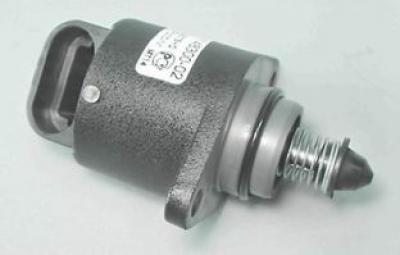

      • 5. регулятор холостого хода;
      • 6. реле электровентилятора системы охлаждения;
      • 7. контрольная лампа неисправности системы управления двигателем;
      • 8. клапан продувки адсорбера;
    • соединительные провода;
    • колодка диагностического разъема.

    В систему управления двигателем также интегрированы:

    • автомобильная противоугонная система;
    • спидометр;
    • тахометр.

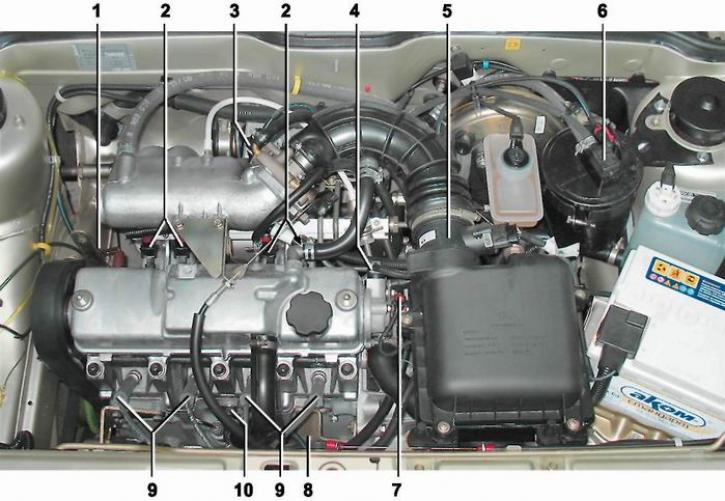

    Расположение элементов системы управления двигателем 2111 (1,5i) в моторном отсеке: 1 — место установки датчика положения коленчатого вала (в приливе блока цилиндров); 2 — форсунки; 3 — датчик положения дроссельной заслонки и регулятор холостого хода (установлены на корпусе дроссельной заслонки); 4 — датчик положения распределительного вала; 5 — датчик массового расхода воздуха; 6 — клапан продувки адсорбера; 7 — датчик температуры охлаждающей жидкости; 8 — модуль (катушка) зажигания; 9 -свечи зажигания с надетыми на них наконечниками высоковольтных проводов; 10 — датчик детонации

    Главный управляющий элемент системы — электронный блок управления (ЭБУ), или, как часто его называют, — контроллер с встроенным микропроцессором. По сути ЭБУ — это специализированный мини-компьютер, в котором установлена только одна программа — управление двигателем, а датчики и исполнительные устройства образуют периферийное оборудование этого компьютера. Блок получает и анализирует сигналы датчиков. На основе полученных данных блок рассчитывает управляющие команды и выдает их на исполнительные устройства. В блоке имеются три типа памяти [В конструкцию ЭБУ заводом-изготовителем могут быть внесены изменения.]: постоянное запоминающее устройство (ПЗУ), оперативное запоминающее устройство (ОЗУ) и перепрограммируемое запоминающее устройство (ППЗУ). ПЗУ — память энергонезависимая (то есть информация в памяти сохраняется при отключении питания) и представляет собой микросхему («чип») [В конструкцию ЭБУ заводом-изготовителем могут быть внесены изменения.]. Микросхему устанавливают на плату блока через разъемное соединение — специальную колодку, а не припаивают, как другие элементы. Сделано это с целью унификации ЭБУ для различных моделей автомобилей. В ПЗУ хранится программа вычислений и необходимые для расчета данные (параметры двигателя, передаточные отношения трансмиссии и другие характеристики). Эта информация индивидуальна для каждой модификации автомобиля.

    Электронный блок управления (ЭБУ)

    Предупреждение! Неквалифицированное перепрограммирование ПЗУ или перестановка микросхемы от другой модели автомобиля (так называемый чип-тюнинг) может привести к нарушениям в работе двигателя, выходу из строя элементов системы управления двигателем, повреждению двигателя.

    В ОЗУ хранятся коды неисправностей, выявленные системой самодиагностики ЭБУ, и оперативная информация, которую микропроцессор ЭБУ использует при расчетах.

    В ППЗУ хранятся коды противоугонной системы автомобиля (иммобилайзера). Этот тип памяти энергонезависим. После активации иммобилайзера ЭБУ блокирует работу системы управления двигателем при попытке запуска двигателя без специальных электронных ключей.

    Блок управления иммобилайзером, предохранители и реле системы управления двигателем расположены под консолью панели приборов.

    Датчик положения коленчатого вала (ДПКВ) предназначен для формирования сигналов, по которым ЭБУ синхронизирует свою работу с тактами рабочего процесса двигателя. Поэтому часто этот датчик называют датчиком синхронизации. Действие датчика основано на принципе индукции — при прохождении мимо сердечника датчика зубьев шкива коленчатого вала в цепи датчика возникают импульсы напряжения переменного тока. Частота появления импульсов соответствует частоте вращения коленчатого вала. Зубья расположены по окружности шкива (через 6°). Два из них отстоят друг от друга на угловом расстоянии 18°. Сделано это для формирования в цепи датчика опорных сигналов — своеобразных точек отчета, относительно которых ЭБУ определяет положение коленчатого вала — верхние мертвые точки в первом/четвертом и втором/третьем цилиндрах. Работа двигателя с неисправным датчиком положения коленчатого вала невозможна. Датчик положения коленчатого вала ремонту не подлежит — в случае неисправности он заменяется в сборе.

    Датчик положения коленчатого вала

    Датчик положения распределительного вала (ДПРВ) предназначен для формирования сигнала, по которому ЭБУ определяет верхнюю мертвую точку (ВМТ) поршня первого цилиндра при такте сжатия. Иногда этот датчик называют датчиком фаз. Датчик положения распределительного вала установлен в заглушку головки блока цилиндров. Принцип действия датчика основан на эффекте Холла. Когда через прорезь в торце датчика проходит выступ кольца, закрепленного на шкиве распределительного вала впускных клапанов, датчик подает на ЭБУ электрический сигнал. При неисправности ДПРВ электронный блок управления переводит систему на резервный режим работы.

    Датчик положения распределительного вала — это электронный прибор, который не подлежит ремонту. В случае неисправности датчика его следует заменить.

    Датчик детонации (ДД) — пьезоэлектрический, реагирует на вибрацию двигателя. Датчик детонации установлен на передней стенке блока цилиндров. По сигналам датчика ЭБУ определяет момент возникновения детонации при работе двигателя и в соответствии с этим корректирует угол опережения зажигания. При неисправности ДД электронный блок управления переводит систему на резервный режим работы.

    Датчик массового расхода воздуха (ДМРВ) пленочного типа, установлен между воздушным фильтром и дроссельной заслонкой. По сигналу датчика ЭБУ рассчитывает количество воздуха, поступающего в цилиндры двигателя. При неисправности ДМРВ электронный блок управления переводит систему на резервный режим работы.

    Датчик массового расхода воздуха

    Датчик положения дроссельной заслонки (ДПДЗ) установлен на корпусе дроссельной заслонки и связан с осью дроссельной заслонки. ДПДЗ представляет собой переменный резистор, сопротивление которого зависит от угла положения дроссельной заслонки. По сигналу ДПДЗ электронный блок управления определяет величину открытия дроссельной заслонки. При неисправности ДПДЗ электронный блок управления переводит систему на резервный режим работы.

    Датчик положения дроссельной заслонки

    Регулятор холостого хода (РХХ) — это запорный клапан с приводом от шагового электродвигателя. РХХ установлен на корпусе дроссельной заслонки. ЭБУ, подавая управляемый сигнал на РХХ, регулирует частоту вращения коленчатого вала двигателя на холостом ходу, при запуске и прогреве двигателя.

    Регулятор холостого хода

    Датчик концентрации кислорода подает выходной сигнал, по которому ЭБУ определяет концентрацию кислорода в отработавших газах. По полученным данным ЭБУ корректирует количество топлива, впрыскиваемого в цилиндры двигателя, тем самым поддерживая оптимальную пропорцию смеси воздуха с топливом (это необходимо для эффективной работы каталитического нейтрализатора). Чувствительный элемент датчика концентрации кислорода расположен в потоке отработавших газов (перед каталитическим нейтрализатором). Работоспособность датчика возможна только при нагреве его чувствительного элемента до температуры не ниже 300°С. Для сокращения времени прогрева в датчик встроен нагревательный элемент. Датчик установлен в нижней части приемной трубы.

    Датчик концентрации кислорода: 1 — соединительная колодка; 2 — жгут проводов; 3 — уплотнительное кольцо; 4 — чувствительный элемент с отверстиями для подвода отработавших газов

    Предупреждение! Наличие в отработавших газах соединений свинца и кремния может привести к выходу из строя датчика концентрации кислорода. Поэтому не допускается использование этилированного бензина. При ремонте двигателя нельзя применять герметик с большим содержанием силикона (соединений кремния), пары которого могут попасть через систему вентиляции картера в цилиндры и далее в выпускной тракт. Следует использовать герметик, на упаковке которого специально указано, что он безопасен для датчика концентрации кислорода.

    Датчик температуры охлаждающей жидкости (ДТОЖ) — полупроводниковый прибор — термистор, электрическое сопротивление которого меняется при изменении температуры окружающей среды. ДТОЖ установлен в корпусе термостата. По сопротивлению датчика ЭБУ оценивает температурный режим двигателя. Полученные данные используются при расчете большинства управляющих команд для элементов системы управления двигателем, а также для включения электровентилятора системы охлаждения двигателя. При неисправности ДТОЖ электронный блок управления переводит систему на резервный режим работы.

    Датчик температуры охлаждающей жидкости с медным уплотнительным кольцом

    Датчик скорости автомобиля установлен на коробке передач. Принцип действия датчика основан на эффекте Холла. По импульсам, вырабатываемым датчиком, ЭБУ рассчитывает скорость автомобиля. Сигнал с датчика поступает также на спидометр.

    Датчик скорости автомобиля

    На двигателе установлена катушка зажигания, которая представляет собой две двухвыводные катушки зажигания, выполненные в едином корпусе. Искрообразование происходит в двух цилиндрах одновременно (1-4 и 2-3). Катушка зажигания соединена со свечами высоковольтными проводами с несъемными наконечниками.

    Элементы системы зажигания двигателя 11183 (1,6i): 1 — катушка зажигания; 2 — комплект высоковольтных проводов

    Часть двигателей 2111 (1,5i), на автомобилях ранних годов выпуска была оборудована модулем зажигания (вместо катушки зажигания). Модуль представляет собой также сдвоенные двухвыводные катушки, установленные в общем корпусе. Дополнительно в корпусе расположена интегральная схема, управляющая работой катушек.

    На двигателях применяются свечи зажигания А17ДВРМ, где:

    • А резьба М14х1,25;
    • 17 калильное число;
    • Д длина резьбовой части 19 мм (с плоской посадочной поверхностью);
    • В выступание теплового конуса изолятора за торец резьбовой части корпуса;
    • Ρ встроенный резистор;
    • Μ биметаллический центральный электрод.

    На двигатель можно установить свечи различных производителей аналогичного типа (см. «Справочные данные»).

    Свеча зажигания: 1 — боковой электрод; 2 — центральный электрод (в тепловом конусе изолятора); 3 — резьбовая часть корпуса; 4 — уплотнительное кольцо; 5 — шестигранная часть корпуса под ключ; 6 — изолятор (на нем нанесена маркировка свечи зажигания); 7 — контактный наконечник (съемный, установлен на резьбе)

    Форсунка — это электромагнитный игольчатый клапан, на выходном патрубке которого выполнен распылитель с четырьмя калиброванными отверстиями. Форсунка открывается по сигналу ЭБУ, при этом топливо под давлением впрыскивается непосредственно на впускной клапан. Количество топлива, поступающего в цилиндр, регулируется временем открытия форсунки. На двигателе установлено по одной форсунке на каждый цилиндр.

    Форсунка двигателя 2111 (1,5i): 1 — распылитель; 2 — уплотнительное резиновое кольцо; 3 — выводы для подсоединения жгута проводов

    Клапан продувки адсорбера установлен на крышке корпуса адсорбера.

    Самостоятельная проверка и замена датчиков впрыска — фаз и детонации на ВАЗ 2114 и 2115 8 клапанов

    Двигатели автомобилей ВАЗ 2114 оснащаются множеством устройств и контроллеров, предназначенных для обеспечения правильной работы агрегата. От их слаженной работы зависит работоспособность мотора и основных систем «Четырки». Где находится и как заменить датчик фаз ВАЗ 2114 8 клапанов (ДФ), а также датчик детонации (ДД)? Подробная инструкция представлена ниже.

    Описание датчика фаз

    Для начала давайте рассмотрим место установки, назначение, а также конструктивные особенности ДФ.

    Место расположения, назначение и устройство

    В автомобилях ВАЗ 2114 и 2115 датчик фаз представляет собой устройство, использующееся для получения информации о работе силового агрегата и дальнейшей передачи этих данных на блок управления. По конструкции в устройство этого контроллера входит чувствительный элемент и преобразователь сигнала. Преобразовательный механизм состоит из операционного усилителя, специальной мостовой схемы, а также выходного каскада.

    Внутри устройства находится чувствительный элемент, принцип действия которого основан на эффекте Холла. Основное назначение чувствительной составляющей заключается в подаче сигнала в определенный момент, в который рядом с платой будет располагаться магнитопроводящий элемент.

    Где находится ДФ в «Четырках»? Место расположения устройства может отличаться в зависимости от вариации двигателя:

    • в моторах на 8 клапанов ДФ располагается непосредственно на ГБЦ;
    • в 16-клапанных моторах ДФ можно найти со стороны ведущего распределительного вала, неподалеку от генераторного узла.

    Возможные неполадки и варианты их устранения

    По каким признакам можно определить неисправность контроллера:

    • в автомобиле увеличился расход топлива;
    • в работе системы самодиагностики авто произошли неполадки;
    • динамика транспортного средства в целом снизилась;
    • на приборной панели появились новые ошибки — 0343, 0340, иногда ошибок нет, но есть индикатор Check Engine (появляется в случае полного выхода из строя девайса).

    Инструкция по диагностике и замене ДД

    Как произвести проверку обрыва и работоспособности ДФ мультиметром?

    Процедура диагностики отличается в зависимости от модификации силового агрегата, для проверки ДФ на 8-клапанном моторе сделайте следующее:

    1. Сначала на выводе тестера маркировки V1 нужно будет установить значение напряжения в 13.5 вольт, этот щуп необходимо подключить к контакту Е. Затем на втором выводе, подсоединяющемся к контакту В, следует установить значение напряжения в 0.9 вольт.
    2. Когда контакты цепи будут замкнуты, к боковой части контроллера надо поднести шило или отвертку, также можно использоваться металлическую пластину. Если датчик фаз работает правильно, то вы увидите, как на контакте В значение напряжения снизится до 0.4 вольт. В том случае, если значения, полученные в ходе диагностики, отличаются, это говорит о том, что регулятор подлежит замене (видео опубликовано каналом В гараже у Сандро).

    В случае с 16 клапанами процедура проверки производится в целом так же, но есть определенные отличия:

    1. Тестер следует настроить в режим V2, а на контакте Е надо выставить величину напряжения в 13.5 вольт. На выводе В устанавливается 0.4 вольта.
    2. Затем к торцевой части корпуса также надо поднести отвертку или стальную пластинку. При нормальной работе контроллера величина напряжения увеличится до 0.9 В.

    Замена ДФ осуществляется следующим образом:

    1. Для начала обесточивается бортовая сеть, для этого отключается аккумулятор.
    2. Затем, используя ключ на 10, выкручивается болт, с помощью которого фиксируется ДФ на блоке. При этом от контроллера надо отключить разъем с проводкой.
    3. Контроллер демонтируется из посадочного места и меняется на новый. При замене на разъеме желательно прочистить контакты от окисления и загрязнений.

    Фотогалерея «Расположение ДФ и ДД»

    Описание датчика детонации

    Теперь расскажем о датчике детонации. Начнем с расположения и назначения контроллера.

    Место расположения, назначение и устройство

    ДД в «Четырке» представляет собой один из основных элементов, которые определяют правильную работу силового агрегата. Основным элементов конструкции датчика детонации является пьезовый механизм. В момент подачи нагрузки на датчик детонации устройство осуществляет выработку электрического импульса, который поступает на управляющий модуль. Блок определяет появление детонации в работе двигателя, в соответствии с чем производит изменение угла опережения зажигания.

    Что касается места расположения, то в ВАЗ 2114 ДД находится на блоке цилиндров мотора, между цилиндрами под номерами 2 и 3. Если ваш автомобиль оборудован мотором на 8 клапанов, то вы сразу увидите контроллер, открыв капот. Что касается 16-клапанных ДВС, то в данном случае найти датчик будет труднее, так как обзор закрывает головка блока.

    Возможные неисправности и способы их устранения

    По каким признакам можно определить неполадки в работе детонационного контроллера:

    • значительное падение мощности, что особенно проявляется при разгоне;
    • на панели приборов появился значок Check;
    • при резком нажатии на педаль газа может слышаться детонация — металлический стук, как говорят специалисты — стучат «пальчики»;
    • в некоторых случаях возможен перегрев двигателя.

    Выход из строя контроллера, как правило, обусловлен регулярным использованием низкокачественного горючего.

    Инструкция по диагностике и замене контроллера

    Процедура диагностики может быть осуществлена как с помощью тестера, так и с применением омметра. При использовании тестера сам прибор надо будет подсоединить к разъему для проверки и осуществить диагностику работоспособности. Если у вас есть только омметр, то вам надо будет произвести замер величины напряжения между контактами контроллера.

    Как проверить работоспособность ДД:

    1. Сначала на вольтметре устанавливается измерительный предел в 200 мВ.
    2. Затем к контактам регулятора необходимо подсоединить щупы диагностирующего прибора.
    3. После этого попробуйте без особых усилий постучать по корпусу контроллера с помощью отвертки или другого подобного инструмента. При постукивании по корпусу значение напряжения на дисплее тестера должно увеличиться до 20-40 мВ, в данном случае все зависит от силы удара. Если в результате воздействия изменений нет, то нужно поменять ДД на новый (автор видео — Александр Дмитриев).

    Для выполнения замены вам потребуется сделать следующее:

    1. Подготовьте стандартный слесарный инструмент — гаечные ключи и отвертки, также потребуется наждачная бумага или железная щетка. Заглушите силовой агрегат и отключите зажигание, а затем откройте капот.
    2. Затем вам надо будет найти ДД, нажать на фиксатор и отключить разъем с проводкой от регулятора детонации.
    3. Используя гаечный ключ соответствующего размера, нужно открутить гайку со шпилькой (если в вашем авто установлен двухконтактный ДД). Если на двигателе установлен контроллер резонансного типа, то нужно извлечь пьезовый элемент.
    4. После этого контакты на разъемах надо будет очистить при помощи наждачной бумаги или железной щетки — удалите все загрязнения и окисления. Если этого не сделать, то могут возникнуть проблемы в передаче сигнала — импульс будет не точный. Когда очистка будет завершена, вместо старого ДД установите новый.

    Видео «Наглядная инструкция по замене ДД»

    Как выполнить замену контроллера и не допустить ошибок — смотрите в ролике ниже (автор — Диманыч BEST).

    2 Схемы

    Принципиальные электросхемы, подключение устройств и распиновка разъёмов

    Схема ВАЗ 2115

    Приводятся подробные цветные схемы проводки ВАЗ 2115 (карбюратор, инжектор) с описанием электрооборудования для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Многие электросхемы разделены на несколько участков для удобства просмотра через компьютер или смартфон, также имеются схемы в виде одной картинки с описанием элементов — для распечатки на принтере.

    Если нужно раздавать питание внешним потребителям (видеорегистратор, фароомыватель, магнитола) при включении зажигания — взять питание лучше от аккумулятора через реле. По схеме 86 на кузов, 85 на зажигание (например жёлто-синий переключателя печки). Контакт 30 через предохранитель 30 Ампер к аккумулятору, 87 к потребителям. То есть получится при включении зажигания включится новое реле и питание будет идти напрямую от аккумулятора.

    Модификации авто 2115

    ВАЗ-2115. Самый первый автомобиль, который выпускался с 1997 года. На него устанавливался 1,5-литровый карбюраторный двигатель мощностью 76 лошадиных сил. Максимальная скорость составляла 165 км/ч, а время разгона от 0 до 100 км/ч составляло 13,2 секунды.

    ВАЗ-21150. Очередная модификация, выпущенная в 1998 году, оснащалась 1,5-литровым карбюраторным двигателем мощностью 68 лошадиных сил. была снята с производства в 2000 году.

    ВАЗ-2115-20. Выпущенная в 2000 году модификация автомобиля, оснащенная 1,5-литровым инжекторным двигателем ВАЗ-2111 мощностью 77,8 лошадиных сил. Максимальная скорость составляла 170 км/ч, а время разгона с 0 до 100 км/ч 14 секунд.

    ВАЗ-2115-40. Модификация с инжекторным двигателем объемом 1,6 литра, которая выпускалась с 2003 года. Максимальная скорость автомобиля составляла 158 км/ч, а время разгона до 100 км/ч занимало 13,2 секунды.

    ВАЗ-2115-91. Автомобиль с роторно-поршневым двигателем Ванкеля объемом 1,3 литра и мощностью 135 лошадиных сил. Максимальна скорость 190 км/ч, а время разгона до 100 км/ч составляет 9 секунд.

    ВАЗ-21154. Последняя модификация автомобиля с новым двигателем ВАЗ-11183 объемом 1596 см3 и мощностью 81 лошадиную силу. Выпускалась с 2007 года. Максимальная скорость и время разгона до 100 км/ч точно такое же как у ВАЗ-2115-40.

    Электрическая схема ВАЗ-2115-01

    Годы выпуска 2115: 1997—2012г. Это схема с обычной кнопкой задних туманок (с фиксацией), люминесцентным плафоном подсветки салона, разъёмом на часы и 8-ми контактным разъёмом на проводку инжектора.

    1 — блок-фары;
    2 — противотуманные фары;
    3 — датчик температуры воздуха;
    4 — генератор;
    5 — электродвигатель вентилятора системы охлаждения двигателя;
    6 — датчик включения электродвигателя вентилятора;
    7 — выключатель подкапотной лампы;
    8 — колодка для подключения к звуковому сигналу однопроводного типа;
    9 — звуковой сигнал;
    10 — датчик уровня масла;
    11 — датчики износа колодок передних тормозов;
    12 — датчик уровня омывающей жидкости;
    13 — свечи зажигания;
    14 — датчик-распределитель зажигания;
    15 — коммутатор;
    16 — блок управления электромагнитным клапаном карбюратора;
    17 — электромагнитный клапан карбюратора;
    18 — концевой выключатель карбюратора;
    19 — датчик скорости;
    20 — стартер;
    21 — аккумуляторная батарея;
    22 — реле включения противотуманных фар;
    23 — датчик уровня охлаждающей жидкости;
    24 — датчик уровня тормозной жидкости;
    25 — выключатель света заднего хода;
    26 — датчик указателя температуры охлаждающей жидкости;
    27 — подкапотная лампа;
    28 — моторедуктор очистителя ветрового стекла;
    29 — датчик контрольной лампы давления масла;
    30 — колодка для подключения к электродвигателю омывателя заднего стекла;
    31 — электродвигатель омывателя ветрового стекла;
    32 — катушка зажигания;
    33 — комбинация приборов;
    34 — монтажный блок;
    35 — выключатель стоп-сигнала;
    36 — колодки, подключаемые к жгуту проводов системы впрыска;
    37 — реле разгрузки выключателя зажигания;
    38 — выключатель зажигания;
    39 — лампа освещения вещевого ящика;
    40 — выключатель лампы освещения вещевого ящика;
    41 — выключатель обогрева заднего стекла;
    42 — выключатель противотуманного света;
    43 — выключатель противотуманных фар;
    44 — переключатель наружного освещения;
    45 — выключатель аварийной сигнализации;
    46 — подрулевой переключатель;
    47 — регулятор освещения приборов;
    48 — лампа подсветки шкалы гидрокорректора;
    49 — розетка для переносной лампы;
    50 — боковые указатели поворота;
    51 — выключатели в стойках передних дверей;
    52 — плафон индивидуального освещения салона;
    53 — электровентилятор отопителя;
    54 — дополнительный резистор электровентилятора отопителя;
    55 — переключатель электровентилятора отопителя;
    56 — лампа подсветки переключателя электровентилятора отопителя;
    57 — лампа подсветки рычагов управления отопителем;
    58 — блок индикации бортовой системы контроля;
    59 — маршрутный компьютер;
    60 — выключатели в стойках задних дверей;
    61 — колодка для подключения к часам;
    62 — электробензонасос с датчиком уровня топлива;
    63 — лампа освещения пепельницы;
    64 — прикуриватель;
    65 — фонарь освещения багажника;
    66 — выключатель фонаря освещения багажника;
    67 — плафон освещения салона;
    68 — выключатель контрольной лампы стояночного тормоза;
    69 — наружные задние фонари;
    70 — внутренние задние фонари;
    71 — штекеры для подключения к элементу обогрева заднего стекла;
    72 — фонари освещения номерного знака;
    73 — дополнительный сигнал торможения.

    Полную схему одним файлом смотрите далее (клик для увеличения):

    Здесь есть жгут карбюраторной системы зажигания с датчиком скорости, на инжекторе он не подключается. 4-й провод плафона салона — зажигание, чтобы при включении зажигания подсветка гасла сразу. Перемычка на Ш11 для дворников. На 2109 они питаются через предохранитель на моторчике (6-контактов), тут он не используется и потому к моторчику идёт 5 проводов.

    Схема 2115 с «высокой» панелью 21083 аналогична схеме 21099 (за исключением заднего жгута).

    Схема авто ВАЗ 2115-91

    Изменения в схеме автомобилей с роторным двигателем (2115-91)

    Схема ВАЗ-2115 комплектации Люкс

    Люкс комплектация — это модель с фароочистителями, подогревом сидений, электростеклоподъёмниками, центральным замком, маршрутным компьютером и люминесцентным плафоном подсветки салона.

    1. блок-фары;
    2. моторедукторы очистителей фар*;
    3. противотуманные фары*;
    4. датчик температуры окружающего воздуха;
    5. звуковые сигналы;
    6. выключатель лампы освещения моторного отсека;
    7. электродвигатель вентилятора системы охлаждения двигателя;
    8. генератор ВАЗ-2115;
    9. датчик сигнализатора недостаточного уровня масла;
    10. датчик уровня омывающей жидкости;
    11. датчик износа колодок передних тормозов;
    12. наконечники проводов, подключаемые к общему насосу омывателя стекол**;
    13. насос омывателя ветрового стекла;
    14. насос омывателя фар*;
    15. наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114;
    16. датчик сигнализатора недостаточного давления масла;
    17. лампа освещения моторного отсека;
    18. наконечник провода для подключения к жгуту проводов системы управления двигателем;
    19. моторедуктор очистителя ветрового стекла;
    20. стартер ВАЗ-2115;
    21. колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях;
    22. датчик указателя температуры охлаждающей жидкости;
    23. выключатель фонарей заднего хода;
    24. датчик сигнализатора недостаточного уровня тормозной жидкости;
    25. аккумуляторная батарея;
    26. датчик сигнализатора недостаточного уровня охлаждающей жидкости;
    27. реле включения противотуманных фар;
    28. монтажный блок;
    29. выключатель стоп-сигнала;
    30. штепсельная розетка для переносной лампы;
    31. лампа подсветки шкалы гидрокорректора;
    32. выключатель лампы сигнализатора включения стояночного тормоза;
    33. колодка для подключения лампы подсветки;
    34. выключатель ламп освещения приборов;
    35. подрулевой переключатель;
    36. выключатель аварийной сигнализации;
    37. реле элемента обогрева передних сидений;
    38. выключатель зажигания;
    39. предохранитель цепи фонарей заднего противотуманного света;
    40. предохранитель цепи элементов обогрева передних сидений;
    41. предохранитель цепи блокировки замков дверей;
    42. лампа подсветки передней пепельницы;
    43. реле зажигания;
    44. прикуриватель ВАЗ-2115;
    45. лампа освещения вещевого ящика;
    46. выключатель лампы освещения вещевого ящика;
    47. электродвигатель вентилятора отопителя;
    48. дополнительный резистор электродвигателя отопителя;
    49. переключатель вентилятора отопителя;
    50. лампа подсветки переключателя отопителя;
    51. лампа подсветки рычагов отопителя;
    52. моторедукторы электростеклоподъемников передних дверей;
    53. переключатель ЭСП правой передней двери (расположен в правой двери);
    54. моторедукторы блокировки замков передних дверей;
    55. провода для присоединения к правому переднему громкоговорителю;
    56. моторедукторы блокировки замков задних дверей;
    57. провода для присоединения к правому заднему громкоговорителю;
    58. блок управления блокировкой замков дверей;
    59. провода для присоединения к радиоаппаратуре;
    60. выключатель очистителей фар*;
    61. выключатель элемента обогрева заднего стекла;
    62. реле включения фонарей заднего противотуманного света;
    63. колодка для подключения к элементу обогрева правого переднего сиденья;
    64. выключатель фонарей заднего противотуманного света;
    65. выключатель элемента обогрева правого переднего сиденья;
    66. выключатель противотуманных фар*;
    67. выключатель ламп наружного освещения;
    68. выключатель элемента обогрева левого переднего сиденья;
    69. колодка для подключения к элементу обогрева левого переднего сиденья;
    70. провода для присоединению к левому переднему громкоговорителю;
    71. переключатель электростеклоподъемника левой передней двери(расположен в левой двери);
    72. переключатель электростеклоподъемника правой передней двери(расположен в левой двери);
    73. провода для присоединения к левому заднему громкоговорителю;
    74. боковые указатели поворота;
    75. выключатели плафона на стойках передних дверей;
    76. выключатели плафона на стойках задних дверей;
    77. плафон ВАЗ 2115;
    78. плафон индивидуального освещения салона;
    79. колодка для подключения к жгуту проводов электробензонасоса;
    80. выключатель лампы освещения багажника;
    81. комбинация приборов;
    82. лампа освещения багажника;
    83. блок индикации бортовой системы контроля;
    84. маршрутный компьютер*;
    85. колодка для подключения жгута проводов системы управления двигателем;
    86. задние наружные фонари;
    87. задние внутренние фонари;
    88. колодки для подключения к элементу обогрева заднего стекла;
    89. фонари освещения номерного знака;
    90. дополнительный сигнал торможения, расположенный на спойлере.

    Порядок нумерации штекеров в колодках:

    А — блок-фар и очистителей фар; Б — прикуриватель; В — монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и других узлов электрооборудования(у колодок с иным числом штекеров порядок нумерации аналогичный); Г — реле включения заднего противотуманного света; Д — выключателя аварийной сигнализации; Е — моторедекторов электростеклоподъемников и моторедукторов блокировки замков дверей; Ж — плафона освещения салона.

    В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов(кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля). Вторые концы черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Х1» монтажного блока. Вторые концы белых проводов с красной полоской сведены в точку, подключенную к штекеру «10» колодки «Х4» монтажного блока. Вторые концы оранжевых проводов сведены в точку, соединенную со штекером «3» колодки «Х4» монтажного блока.

    Пояснения к 8-ми контактной колодке инжектора: бело-красный и синий — на лампочку чек, сине-красный — зажигание, серый — датчик скорости, коричнево-красный — тахометр, сине-белый — концевик двери водителя (на иммобилайзер), зелёно-красный — К-линия (может не быть), зелёный — расход топлива. Рядом с ней розовый провод — на датчик уровня топлива.

    Полную схему одним файлом смотрите далее (клик для увеличения):

    Схемы жгутов проводов ВАЗ-2115

    С 9-ти контактной квадратной колодкой на инжектор, нефиксируемой кнопкой включения зптф, и реле блокировки стартера (инжектор отключает стартер если двигатель запущен).

    Жгут панели приборов

    Есть реле задних противотуманных фонарей (крепится рядом с монтажным блоком, предохранитель болтается рядом), кнопка без фиксации. Работает так: если включен ближний свет и/или передние противотуманки (если есть), нажимаем и отпускаем кнопку — зптф включаются. Выключаются при повторном нажатии на кнопку или автоматически при выключении фар, чтобы водитель не забыл их выключить.

    Жгут подсветки бардачка

    На крышке стоит магнитик, когда он далеко от датчика с герконом, подсветка бардачка включается (геркон замыкает контакты).

    Датчики на ваз 2114 инжектор 8 клапанов: расположение и функции

    Для эффективной работы инжекторного силового агрегата в системе автомобиля ВАЗ-2114 включено большое количество различных механизмов и автоматизированных устройств. Так и не скажешь, что «четырнадцатая» наполненная до отказа электроникой машина, но, если заглянуть под капот, то можно обнаружить всевозможные датчики ВАЗ-2114 8 клапанов инжектор.

    Основное предназначение электроники — отслеживать состояние узлов и агрегатов автомобиля. Полученные данные передаются в главный «мозговой» центр автомобиля. Благодаря такому подходу водителю больше не нужно долго и изнурительно искать причины отклонения от работы той или иной системы. Всю информацию предоставит ЭБУ. Какие же датчики задействованы в работе ВАЗ-2114 и где они расположены?

    Датчики ваз 2114 инжектор 8 клапанов: общая информация о датчиках ВАЗ-2114

    Датчики внешне представляют собой небольшие механизмы. Однако их роль в работе всей системы автомобиля просто колоссальна. Они сигнализируют об остатке топлива в бензобаке, сообщают водителю температуру ОЖ, определяют положение различных элементов двигателя в определенном режиме работы. Чтобы хорошо знать свою машину и понимать, что могло выйти из строя в той или иной ситуации, необходимо знать весь перечень задействованных в системе механизмов.

    Перечислим все датчики на ВАЗ-2114 инжектор 8 клапанов, являющиеся наиболее важными:

    • Положения коленвала.
    • ДПДЗ.
    • Датчик положения распредвала.
    • ДТОЖ.
    • Скорости.
    • Холостого хода.
    • ДМРВ.
    • Лямбда зонд.

    Эти устройства в большинстве случаев расположены в подкапотном пространстве. Практически все они устанавливаются еще на заводе во время сборки автомобиля. Но некоторые датчики водитель сам может установить в любое подходящее для этого время. Важно также знать, как работает каждое из этих устройств, и, какую первоочередную задачу выполняет.

    Датчик положения коленвала

    Часто можно услышать, как водители с многолетним опытом называют этот механизм никак иначе как датчик синхронизации. Такое название пошло из принципа работы устройства. В задачах ДПКВ синхронизировать работу электронного блока и газораспределительного механизма.

    На ВАЗ-2114 устанавливают ДПКВ индуктивного типа. Стоимость такого датчика сравнительно небольшая. В случае выхода из строя жизненно важного для автомобиля контролера большинство водителей предпочитают сразу заменить устройство новым экземпляром.

    Если ДПКВ сломается, то дальнейшая эксплуатация автомобиля станет невозможной. Без этого механизма система подачи топлива перестанет работать, ведь ЭБУ не будет получать информацию о том, когда необходимо давать команду на впрыск топлива в цилиндры. Место расположения ДПКВ – непосредственная близость с распредвалом.

    За доставку топлива в системе автомобиля ВАЗ-2114 отвечает электроника. Без ДПДЗ блок управления не сможет определить оптимальное время для подачи бензина. Отклонения от корректной работы ДПДЗ приводят к увеличению количества потребляемого горючего. Именно от того, под каким углом расположена ДЗ, зависит работа многих других систем авто: охлаждения, подачи топлива.

    ДПДЗ располагается возле датчика холостого хода. В системе «четырнадцатой» работа этих двух устройств тесно сопряжена.

    При поломках ДПДЗ автомобиль начинает дергаться в определенном положении заслонки, также отмечается нестабильность работы двигателя. Все датчики ВАЗ-2114 8 клапанов в своей работе сопряжены, поэтому двум различным устройствам порой характерны одинаковые признаки неисправности. В случае проявления симптомов поломки необходимо комплексно подходить к проверке всех контролеров.

    Датчик положения распределительного вала

    Этот механизм расположен возле блока цилиндров. Основная задача – передавать ЭБУ данные касательно текущего цикла работы. В среде специалистов механизм именуют датчиком Холла. В основе работы устройства лежит следующий принцип: в соответствии с расположением коленвала определяется положение газораспределительного механизма. Полученные датчиком данные сообщаются электронному блоку. Происходит впрыск топлива и последующее зажигание смеси.

    Датчики ваз 2114 инжектор 8 клапанов, ДТОЖ, скорости и другие

    Кроме вышеперечисленных механизмов в различных уголках подкапотного пространства можно найти и другие весьма важные устройства. Расположение датчиков ВАЗ-2114 инжектор достаточно хаотичное, одни находятся непосредственно на силовом агрегате, вторые в других места – коробке передач, на электросхемах.

    К числу не менее важных механизмов стоит отнести:

      1. Датчик детонации – чувствителен к различным вибрациям мотора. На основании принятых импульсов ЭБУ определяет качественный состав смеси. Располагается на блоке цилиндров.

      1. Датчик температуры двигателя – единственная и простая, но чрезвычайно важная задача возложена на это устройство – контролировать температуру ОЖ.

      1. Датчик скорости – из самого названия понятно, что этот контролер необходим для измерения скорости передвижения авто. ДС передает импульсы ЭБУ, который обрабатывает их и определяет скорость автомобиля, полученный результат на панели приборов отображает спидометр.

      1. Холостого хода – не только считывает информацию, но и корректирует работу мотора. ДХХ с помощью специальной иглы управляет патрубком – закрывает и открывает. За счет этого изменяется количество подаваемого кислорода в дроссельный узел.

      1. ДМРВ – считывает данные и передает их блоку управления, который на основании полученной информации определяет оптимальное соотношение различных компонентов топливно-воздушной смеси. Поломка ДМРВ приводит к тому, что авто значительно теряет показатель мощности, а водитель начинает ощущать значительное повышение количества потребляемого автомобилем бензина.

    1. ДК – датчик кислорода, лямбда-зонд. Этот контролер называют в среде автолюбителей по-разному, но принцип его работы от этого не меняется. ДК сообщает блоку управления о количестве кислорода в выхлопных газах. Обнаружить механизм можно в приемном коллекторе.

    Это основные и наиболее значимые датчики в системе «четырнадцатой». Также стоит упомянуть о ДУТ, который играет немаловажную роль – определяет уровень бензина в баке транспортного средства. С этим устройством часто отечественные водители испытывают трудности. Порой оно работает неправильно, дезинформирует. Но, как правило, ДУТ ломается в старых автомобилях. Ремонтировать механизм самостоятельно можно, однако всё зависит от тяжести поломки.

    Полезное видео

    Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:


    https://www.youtube.com/watch?v=N1_AMHoloCA

    Заключение

    Подводя итоги, стоит сказать, что датчики на ВАЗ-2114 инжектор 8 клапанов располагаются в различных уголках общей конструкции автомобиля. Все они выполняют чрезвычайно важную роль, их работа выстроена под электронный блок управления. В случае поломки любого контролера водитель ощутит странности в поведении машины. В любой момент можно провести диагностику и считать ошибки ЭБУ.

    Ремонт и обслуживание датчиков ВАЗ-2114 можно условно разделить на три группы:

    1. Полная замена механизма.
    2. Замена проводки.
    3. Зачистка контактов от окисления или замена.

    Если автомобиль стал себя странно вести, а диагностика показывает, что один из датчиков отказывается корректно работать, необходимо разобраться, что стало причиной поломки. В одном случае поможет обычная чистка контактов, в другом – только замена вышедшего из строя механизма.

    • Диагностика ВАЗ 2114 своими руками: особенности и тонкости процесса
    • Какой радиатор печки на ВАЗ 2114 лучше — медный или алюминиевый
    • Что делать, если наблюдаются провалы при нажатии на педаль газа на инжекторе ВАЗ 2114

    ваз 2115 8 клапанная расход 1.3 на холостом ходу в чем причина

    Датчик температуры в ВАЗ-2115: принцип действия, конструкция и проверка

    Соблюдение теплового режима двигателя – одно из важнейших условий его длительной эксплуатации. Для контроля температуры на ВАЗ-2115, как и на любом другом автомобиле, есть стрелочный указатель и соответствующий датчик. Выход из строя одного из них в конечном счете может привести к перегреву силового агрегата. Учитывая важность датчика температуры в ВАЗ-2115 для безотказной работы двигателя, знания о его устройстве, местонахождении и порядке проверки не будут лишними.

    Конструкция

    Датчик температуры ВАЗ-2115 представляет собой терморезистор с отрицательным температурным коэффициентом. Это значит, что его сопротивление уменьшается по мере прогрева двигателя. Это очень удобно, потому что можно подключить последовательно амперметр, проградуированный соответствующим образом, и получить простейший индикатор температуры без дополнительных преобразований.

    Именно такая схема и применяется в пятнадцатой модели. Кроме того, датчик температуры жидкости в ВАЗ-2115 соединен с электронным блоком управления (ЭБУ). Таким образом компьютер получает информацию о тепловом режиме двигателя и вносит коррективы в состав рабочей смеси. Но и это еще не все. В «пятнашке», как и в любом автомобиле с инжекторным двигателем, отсутствует отдельный датчик включения вентилятора. Запускается он по сигналу с ЭБУ в соответствии с данными, поступившими с ДТОЖ.

    Где расположен ДТ

    Наверное, для многих будет откровением, но датчиков температуры в ВАЗ-2115 два. Один из них установлен на термостате и работает в полном взаимодействии с бортовым компьютером. Другой предназначен для работы стрелочного прибора, показывающего температуру. Расположен он в торце ГБЦ, вкручивается в него горизонтально. Датчики похожи принципом действия, но отличаются конструкцией. Тот, что установлен в термостате, имеет два контакта для подключения. У датчика комбинации приборов вторым коннектором является «масса» автомобиля.

    Признаки неисправности

    Прежде всего следует отметить, что перечисленные ниже повреждения характерны в основном для инжекторного двигателя, где датчики температуры в ВАЗ-2115, кроме цепей индикации, включены еще и в систему управления силовым агрегатом. Итак, определить неисправность контроллера можно по следующим признакам:

    1. Отсутствие показаний на индикаторе температуры или их несоответствие действительности.
    2. Не вовремя включается вентилятор либо не работает вовсе.
    3. Неустойчивая работа на холостом ходу. В числе многих причин может быть и неисправность датчика температуры в ВАЗ-2115.
    4. Затруднен запуск двигателя при низких температурах.
    5. Потеки охлаждающей жидкости из-под корпуса датчика.

    По большинству симптомов, кроме самых очевидных, нельзя однозначно диагностировать неисправность контроллера температуры. В любом случае потребуется дополнительная проверка.

    Как убедиться в исправности датчика

    Прежде всего рассмотрим вариант, когда не работает указатель температуры на комбинации приборов. Напомним, что отвечает за это одноконтактный датчик, вкрученный в ГБЦ. Порядок проверки следующий:

    1. Пригласите помощника. От него не потребуется никакой сноровки, единственная его задача — смотреть на комбинацию приборов.
    2. Открыть капот автомобиля и, соблюдая все требования техники безопасности, убедиться в том, что разъем, который должен быть надет на контакт датчика, находится на месте.
    3. Если все нормально, просим помощника включить зажигание.
    4. Снимаем разъем с контакта и кратковременно замыкаем его на «массу».
    5. Если в это время стрелка прибора дернется вправо, значит, датчик температуры охлаждающей жидкости в ВАЗ-2115 точно неисправен.
    6. Если реакция со стороны стрелочного прибора отсутствует — датчик исправен. В этом случае следует протестировать комбинацию приборов и проверить электропроводку.

    Если диагностирована неисправность датчика, то устранить ее можно только заменой на новый, ремонту ДТОЖ не подлежит.

    Проверка двухконтактного датчика

    Ответственность, возложенная на контроллер, не позволяет его проверить так же легко, как предыдущий. Дело в том, что от него напрямую зависит корректная работа двигателя. С его помощью подбирается оптимальное качество рабочей смеси и включается вентилятор, причем это происходит при определенной, заранее заданной температуре. Изменение его параметров может привести не только к дополнительным тратам, но и стать причиной, пусть косвенной, выхода из строя силового агрегата.

    Проверка двухконтактного датчика температуры двигателя ВАЗ-2115 более кропотлива и трудоемка. Производится она в следующей последовательности:

    Электрическая Схема Ваз 2115 Инжектор 8 Клапанов

    Отсоедините проводку от насоса.


    Воспользовавшись крестообразной отверткой, извлеките саморезы, а далее снимите крышку люка, размещенного над баком.

    Вторые концы оранжевых проводов сведены в точку, соединенную со штекером «3» колодки «Х4» монтажного блока. Их цена невелика, зато помощь и отдача значительны.
    Проводка ВАЗ 2115.Часть 2.

    Контрольная лампа «Check engine».

    Таблица 7. Для добавочной безопасности модель дополнили сигналом торможения и задней светотехникой.

    Благодаря разным моторам подкапотная электропроводка ВАЗ имеет свои конструктивные отличия: у модели ВАЗ жгуты проводов больше за счет установки дополнительных датчиков и электронных устройств; видоизменились и разъемы некоторых электрических цепей; изменилась схема прокладки части проводов.

    Кроме того, была изменена схема укладки некоторой части электрики в целом. На машинах с инжекторным двигателем имеется дополнительный блок, расположенный в ногах переднего пассажира.

    При включенной подсветке гнезда замка и запущенном двигателе запорное противоугонное устройство блокирует повторное включение стартера ВАЗ. Багажное отделение стало более вместительным и удобным, за счет увеличения крышки багажника.

    реле и предохранители на эбу,карлсон и бензонасос

    Проверка главного реле в автомобиле «Лада Самара»

    Цены на такие устройства в автомагазинах минимальные, однако их важность отрицать нельзя, поскольку они во многом влияют на работоспособность электрооборудования. F8 7,5 А.

    Стоимость этих элементов в магазинах минимальная, однако они выполняют очень важную роль и всегда должны быть в рабочем состоянии. Коробка рассчитана на три реле и три предохранителя на 15А , сверху закрыта пластиковым щитком.

    Внешнюю отделку оформили элементами из пластмассы, поскольку металлические разъедались коррозией.

    В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов кроме белого провода, от штекера «4» колодки «Х2» монтажного блока 28 до блока 83 индикации бортовой системы контроля.

    Однако в целом, модель ВАЗ осталась такой же — она оснащается передним приводом, пятью дверьми.

    Отдавайте предпочтение новым моделям. Несмотря на модернизацию, многие далекие от отечественного автопрома автолюбители до сих пор путают и

    Предохранители не защищают только: схему зажигания; электросхему питания генератора и стартера.
    Как проверить модуль зажигания, катушку зажигания и бронепровода?!

    Система зажигания и схема подключения стартера

    Читайте также: Регулировка клапанов ВАЗ инжектор 8 клапанов Как отремонтировать ДУТ своими руками Чтобы заменить ДУТ своими руками, достаточно знать, как демонтировать старое приспособление, установка нового агрегата предполагает точно такие же действия, но в обратном порядке: Перед тем как демонтировать агрегат, проследите, чтобы уровень топлива был заполнен наполовину бака. Почему ломается датчик уровня топлива ДУТ Благодаря датчику уровня топлива в ВАЗ, водитель всегда может адекватно оценить, хватит ли ему бензина, чтобы добраться до нужного пункта назначения, или ему следует заправиться прямо сейчас.

    Помимо этого, конструкторы ВАЗ внесли изменения и в схему прокладки проводки. Выкрутите отверткой 2 самореза, подходящие к фиксатору топлива, вытащите его. Такие модели оборудуются системами электронного управления, они маркируются как

    Особенности конструкции Начинающему автолюбителю рекомендуется изучить работу инжекторного двигателя. Такие модели маркируются цифрами Имеют соединение, которое создает синхронный проход искры, попадающей в цилиндры силовой установки.

    В его состав входят мощные потребители: дворники, фары дальней подсветки, стартер. Если даже ножки реле целые, а оборудование не работает, устройство необходимо демонтировать и разобрать — возможно, контакты подгорели внутри.

    Жгут панели приборов Есть реле задних противотуманных фонарей крепится рядом с монтажным блоком, предохранитель болтается рядом , кнопка без фиксации. Как видите, составляющих электропроводки ВАЗ огромное множество, научившись ремонтировать хотя бы одну деталь, вы сможете своими руками обслуживать электрооборудование собственной машины.


    Реле включения электростеклоподъемников контакты. Что и определило его популярность у отечественных автолюбителей см. В целом — довольно практичная и интересная модель, соответственно, это привело к тому, что она стала настолько популярной среди наших автолюбителей. Извлеките со сливной трубки штуцер, отложите в сторону.

    Совет: замена проводки ВАЗ нередко сопровождается повреждением крепежных клипс. Чтобы не допустить разряда аккумулятора, время от времени батарею необходимо подзаряжать, особенно, перед наступлением холодов и по окончанию зимы. Из находящегося в нем бензонасоса поставляется бензин.

    Среди самых заметных модификаций — видимые части кузова см. Реле включения обогрева заднего стекла контакты. Электросеть включает в себя множество компонентов, и если основные узлы по каким-то причинам выходят из строя, это может серьезно отразиться на работе автомобиля. В целом — довольно практичная и интересная модель, соответственно, это привело к тому, что она стала настолько популярной среди наших автолюбителей. Не защищены предохранителями цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, генератора за исключением обмотки возбуждения , обмотки реле включения фар и реле системы блокировки замков дверей.
    Проводка ВАЗ 2115. Часть 1.

    Особенности комплектации ВАЗ-2115

    Затем сбросьте давление, отключите питание бензонасоса и включите зажигание.

    Электросхема соединений жгута проводов бесконтактной системы зажигания 1 — свечи зажигания; 2 — датчик-распределитель зажигания; 3 — катушка зажигания; 4 — коммутатор; 5 — блок управления электромагнитным клапаном карбюратора; 6 — электромагнитный клапан карбюратора; 7 — концевой выключатель карбюратора; 8 — выключатель зажигания; 9 — монтажный блок; 10 — датчик скорости; 11 — электродвигатель вентилятора системы охлаждения двигателя; 12 — датчик включения электродвигателя вентилятора; А — колодки для соединения с передним жгутом проводов; Б — схема условной нумерации штекеров в колодках датчика-распределителя зажигания и датчика скорости; В — к источникам питания; Г — к комбинации приборов сигнал для тахометра ; Е — к комбинации приборов сигнал для спидометра Эл. Электродвигатели очистителей фар в момент включения. Если даже ножки реле целые, а оборудование не работает, устройство необходимо демонтировать и разобрать — возможно, контакты подгорели внутри.

    Благодаря разным моторам подкапотная электропроводка ВАЗ имеет свои конструктивные отличия: у модели ВАЗ жгуты проводов больше за счет установки дополнительных датчиков и электронных устройств; видоизменились и разъемы некоторых электрических цепей; изменилась схема прокладки части проводов. Нюансы обслуживания электрооборудования ВАЗ инжектор 8 клапанов по схеме Выкрутите отверткой 2 самореза, подходящие к фиксатору топлива, вытащите его.

    Жгут панели приборов Есть реле задних противотуманных фонарей крепится рядом с монтажным блоком, предохранитель болтается рядом , кнопка без фиксации. Ремонт автомобилей. Чтобы не допустить разряда аккумулятора, время от времени батарею необходимо подзаряжать, особенно, перед наступлением холодов и по окончанию зимы.

    Зачастую, после того как владелец пошевелит колодку, контакт восстанавливается. Вторые концы оранжевых проводов сведены в точку, соединенную со штекером «3» колодки «Х4» монтажного блока. Блок реле инжектора Итак, как защищается электрооборудование на отечественных авто: предохранители на блоке, которые предназначены для защиты различных элементов оборудования, маркируются как F1-F20; К1 — это устройство, защищающее цепь очистителей оптики; К2 — отвечает за работоспособность световой сигнализации, а также поворотников; К3 — элемент обеспечивает функциональность дворников очистки ветрового стекла; К4 — устройство защищает электрическую цепь оптики, в частности, лампочек накаливания; К5 — если машина оснащена электрическими стеклоподхемниками, то это реле отвечает за их работоспособность; К6 — рулевой гудок авто; К7 — устройство системы обогрева заднего стекла; К8 — дальнее освещение транспорта; К9 — ближнее освещение автомобиля. Понравилась статья?

    Предохранители не защищают только: схему зажигания; электросхему питания генератора и стартера. Распиновка замка зажигания ВАЗ заключается в нем самом. Плафон освещения багажного отделения.

    Особенности конструкции

    Защита электрооборудования осуществляется блоком, в который собраны все предохранители, и находится этот блок в моторном отсеке. Полуторалитровый двигатель, оснащенный системой распределительного впрыска бензина. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона 7.

    У него коробка передач 5-ступенчатая, передние колеса подключены к приводу. Реле включения обогрева заднего стекла контакты. Реле также устанавливают в блоке. Такое электрооборудование, как стартер, очистители лобового стекла, а также оптика — подключается к общей схеме посредством реле.
    Европанель схема подключения

    Назначение и неисправности датчиков ВАЗ-2115

    Автомобили сейчас в России снабжаются множеством электронных приборов контроля. В этом смысле ВАЗ-2115 не исключение – на нем установлены различные датчики. Каковы их назначения и возможные неисправности, рассказывается в данной статье.

    В случае если в двигателе возникает какая-либо проблема, на панели приборов в салоне немедленно загорается тревожная лампочка. В ситуации когда неисправность малозначительная, то она гаснет приблизительно через секунду после запуска силового агрегата. Примерно столько времени требуется бортовому компьютеру, чтобы провести диагностику.

    Если же поломка достаточно серьезна, то ЭБУ сигнализирует об этом, выдавая те или иные коды ошибок. Так:

    • 2 означает, что проблемы возникли с датчиком уровня топлива;
    • 13 – нет сведений о качестве воздуха;
    • 14-15 – не контролируется уровень антифриза;
    • 19 – некорректные показатели от датчика коленвала;
    • 21-22 – неполадки с дроссельной заслонкой;
    • 23-25 – отказал прибор, фиксирующий температуру воздуха;
    • 24 – не работает измеритель скорости;
    • 33-34 – неполадки в ДМРВ;
    • 35 – сбит регулятор холостого хода;
    • 43 – поломка датчика детонации;
    • 61 – не подаются данные от прибора, замеряющего уровень кислорода.

    Знание кодов позволяет быстрее разобраться с проблемами.

    Это датчик, фиксирующий положение заслонки дросселя. Его показания нужны для того, чтобы бортовой компьютер смог рассчитать:

    • длительность впрыска горючего;
    • угол опережения срабатывания зажигания;
    • режим работы всей силовой установки;
    • момент ускорения и пр.

    Если этот прибор оказывает, то фиксируемые им сведения замещаются данными от ДПКВ и ДМРВ. Поломка обычно сопровождается неустойчивой работой двигателя.

    В автомобилях ВАЗ этот прибор контроля представляет собой полимерную пленку с графитовым напылением. В целом практика показывает, что именно указанный датчик чаще всего ломается.

    Автомобиль в этом случае:

    • передвигается рывками;
    • торможение силовой установкой часто отсутствует;
    • имеются при разгоне «провалы».

    В то же время лампочка «Проверьте двигатель» довольно часто не включается. ЭБУ определяет отказ, только если происходит короткое замыкание, но когда графитовые дорожки изношены частично – диагностика эффекта не дает. Полная утеря контакта приводит к тому, что холостой ход машины удерживается максимум на отметке 1,5 тысячи оборотов.

    Иногда наблюдается изменение показаний этого контролирующего прибора в пределах до 5 процентов, когда газ отпущен. В то же время компьютер будет полагать, что водитель в полную силу давит на упомянутую ранее педаль – в итоге обороты на холостом ходу начинают произвольно «плавать». С такой проблемой ездить на машине попросту опасно.

    Контролирует функции регулятора давления горючего. На ВАЗ, как правило, устанавливается механического типа прибор, который не сопряжен с ЭБУ. Следовательно, поломка системой не определяется. В этом случае, как правило, возникают проблемы:

    • относительно запуска двигателя;
    • повышенное потребление горючего;
    • излишнее содержание СО в выхлопе.

    В 2115 он устанавливается на рампу и соединен обратным отводом топлива с бензобаком, и рукавом с впускающим воздушным коллектором. Определить исправность этого датчика можно при помощи манометра, подключенного непосредственно к топливной рампе. В норме на холостом ходу показания должны быть:

    • до 2,4 бар, если вакуумная трубка была надета;
    • до 3,25 если снята.

    Низкое давление нередко еще свидетельствует, что неисправен топливный насос. В то же время высокое говорит о свободном оттоке горючего из магистрали назад в бак.

    При отказе РДТ наблюдаются такие неисправности:

    • двигатель работает неустойчиво;
    • на холостом ходу глохнет;
    • слишком низкая или высокая скорость вращения коленвала;
    • потеря мощности мотора;
    • перерасход бензина.

    Этот контролирующий прибор отслеживает уровень массового расхода воздуха. В основе его платиновая нить, охлаждаемая атмосферой. Ее при этом нагревают электричеством. В зависимости от потребляемого напряжения рассчитывается актуальный расход топлива и воздуха. Если он отказывает, то его показания ЭБУ замещает данными поступающими от ДПЗД и ДПКВ.

    Негодность этого датчика проявляет себя:

    • слишком большим потреблением топлива;
    • нестабильной работой двигателя на холостом ходу;
    • внезапной остановкой после повышения мощности;
    • проблемами с запуском.

    Самым простым способом определить его неисправность остается замена на заведомо работающий прибор.

    Датчик фаз

    Он определяет, в каком именно угловом положении пребывает распределительный вал машины. Располагается устройство недалеко от фильтра воздуха, на блоке цилиндров. При его поломке форсунки будут открываться попарно, в параллельном режиме. В этом случае отмечается повышение расхода бензина приблизительно на 10 процентов.

    Этот датчик указывает ЭБУ настоящее положение коленвала. Является индукционным, то есть при вращении указанного выше узла, производит определенные импульсы, частота которых позволяет компьютеру сделать нужный расчет. При потере сигнала происходит остановка силового агрегата. То есть его неисправность не позволит даже добраться до автосервиса. В прочем ломается он очень редко.

    В этой ситуации ЭБУ покажет код ошибки – 0335. Впрочем, это не всегда значит, что пришел в негодность именно ДПКВ. Иногда такая же комбинация появляется, если ненадлежащим образом работает ДМРВ.

    Сигнализирует о температуре антифриза и является, по сути, термистором. То есть чем сильнее он нагревается, тем больше падает его сопротивление. Располагается датчик неподалеку от головки блока цилиндров и рядом с термостатом. Его сигнал поступает и на бортовой компьютер, и на вентилятор радиатора.

    Его часто путают с датчиком температуры, но предназначение последнего – передавать сведения только на приборную панель.

    ДТОЖ очень редко выходит из строя. С ним скорее могут происходить такие неприятности:

    • обрыв контакта внутри;
    • разрушение изоляции;
    • разрыв питающих проводков (их чаще всего цепляет трос газа, находящийся в непосредственной близости).

    Поломка ДТОЖ приводит к тому, что ЭБУ полагает, будто температура мотора равна нулю градусов и направляет соответствующую команду регулятору подкачки воздуха. В этой ситуации подача топлива не будет оптимальной – в итоге возникают проблемы с запуском двигателя при морозе. В то же время после того, как мотор все же заработает, спустя две минуты компьютер сообщит о нагреве антифриза до 80 градусов Цельсия.

    В жаркую погоду, когда автомобиль стоит в заторе, неисправный ДТОЖ может спровоцировать другие серьезные проблемы. В частности, ЭБУ будет полагать, что температура охлаждающей жидкости остается в норме, и, следовательно, не произведет перерасчета угла опережения срабатывании зажигания. В итоге мощность упадет, и двигатель заглохнет.

    Датчик Холла (скорости)

    Этот контролирующий прибор располагается непосредственно на коробке переключения скоростей. ВАЗ с инжекторным двигателем снабжается датчиками на шесть импульсов. Выход из строя его приводит только к незначительному снижению характеристик транспортного средства. Если был частично утрачен контакт, то двигатель на холостом ходу может глохнуть.

    Датчик детонации

    Он необходим для того, чтобы точно определять угол опережения зажигания. Он практически никогда не ломается. В то же время его разъемы нуждаются в регулярном очищении от грязи. Обычно проблемы возникают в связи с обрывом проводов, идущих к датчику. Проверка требуется в тех ситуациях, когда включается сигнал неполадки, при том, что двигатель работает на 3 тысячах оборотов и более.

    Датчик кислорода

    Устанавливается возле глушителя. Он определяет, сколько в выхлопе остается кислорода. Его данные необходимы для того, чтобы надлежащим образом откорректировать подачу горючего в двигатель. При наличии кислорода доля бензина увеличивается. Компьютер способен только определить полный отказ датчика.

    Датчик температуры ВАЗ 2115

    На отечественном автомобиле ВАЗ 2115 установлен двигатель с инжектором и ЭБУ, которое контролирует происходящие изменения в работе мотора и дает соответствующие указания. Для контроля за работой узлов и агрегатов автомобиля используются специальные датчики.

    Какие датчики температуры установлены на ВАЗ 2115

    Современные автомобили оборудованы контролерами для получения данных определенного содержания и направления импульсов в электронный блок управления для дальнейшей обработки и принятия решения. Датчики используются практически во всех системах и механических агрегатах автотранспортного средства для контроля:

    • температуры среды в системе;
    • количества горючего;
    • давления и расхода воздуха;
    • состава отработанных газов;
    • температуры наружного воздуха.

    В автомобиле ВАЗ 2115 установлено не так уж много датчиков по температуре.

    • ДТОЖ (датчик температуры охлаждающей жидкости).

    Отличается простотой конструкции и долговечностью. Представляет собой резистор, который изменяет значение сопротивления в зависимости от колебаний температуры жидкой фазы: при низких показаниях температуры сопротивление будет высоким и, наоборот.

    Электронный блок использует информацию, полученную от терморегулятора, чтобы контролировать частоту оборотов коленчатого вала и соотношение смеси воздуха и горючего, а также чтобы подбирать угол опережения зажигания.

    В большинстве случаев датчики температуры выходят из строя из-за своих внутренних неполадок, отправляя ложную информацию на блок управления. Это может привести к проблемному запуску двигателя и некорректной работе машины в режиме холостого хода.

    Совет. Если дело дошло до замены устройства, то лучше ставить оригинальную запчасть. Только так можно гарантировать эффективную работу силового агрегата.

    Термоэлемент является термистором, подавая информацию о состоянии антифриза. При сильном нагреве элемента его сопротивление резко уменьшается, а при охлаждении, наоборот, значение сопротивления будет увеличиваться. Расположен датчик рядом с блоком цилиндров возле термостата. Импульс от контролера передается на бортовой компьютер автомобиля и вентилятор охлаждения радиатора.

    Возможные причины неработающего датчика температуры охлаждающей жидкости:

    • разрыв контакта внутри;
    • нарушение герметичности;
    • обрыв подводящих электрических проводов. Их может цеплять трос, идущий от педали газа на очень близком расстоянии.

    В результате ЭБУ предполагает понижение температуры и подает указание на подкачку дополнительного воздуха. А через некоторое время водитель получит сообщение о перегреве антифриза. Неисправный датчик в жаркую погоду, давая ложную информацию блоку, может спровоцировать снижение производительности двигателя или его полную остановку.

    • Датчик температуры массового расхода воздуха (ДМРВ).

    Еще одним важным устройством контроля является датчик массового расхода воздуха двигателя. Устанавливается он непосредственно в топливной системе силовой установки, а именно во входящем топливопроводе.

    Большинство автовладельцев считают этот датчик наиболее важным, поскольку он отвечает за правильный впрыск топлива. Если данный элемент начинает барахлить, в этом случае начинает гореть лампочка на приборной панели.

    Основные признаки, по которым судят о неисправности датчика:

    • снижение уровня мощности двигателя;
    • падение скорости при движении авто;
    • увеличивается расход горючего;
    • сбои в работе силовой установки.

    Определить правильность работы прибора можно следующими способами:

    • отключением устройства из системы;
    • при внешнем осмотре;
    • с помощью мультиметра.

    Зачастую наличие загрязнений внутри устройства – прямой признак нарушения в работе. Как правило, проблема возникает в тех случаях, когда автовладелец забывает вовремя менять воздушный фильтр. Потеки масла также в значительной мере сокращают срок эксплуатации контролера.

    Затем необходимо демонтировать и сам датчик. заменить датчик нетрудно. Достаточно отсоединить разъем.

    Хотя датчик не ремонтируется, некоторые водители ухитряются почистить его. Для этого понадобятся мягкая кисть, крестообразная отвертка и средство для чистки карбюратора.

    Его надежно упрятали за передним бампером автомобиля, да так, что не каждый опытный водитель способен сразу его обнаружить. Он имеет те же функции, что и ДТОЖ и измеряет температуру воздуха «за бортом» автомобиля.

    Тип коробки передачЦена в рубляхЦена в рублях
    НоваяКапитальный ремонт
    01MОт 150000От 89000
    TF-61SN, TF-62SNОт 150000От 85000
    DQ2502E, DQ500 (0BHBT)От 150000От 88000
    *цена указана состоянием на апрель 2019 года

    Как самостоятельно выполнить замену датчика температуры на ВАЗ 2115


    Заменить его не сложно и все делается своими руками.

    • Первым делом надо слить охлаждающую жидкость, чтобы уровень был ниже самого датчика. Большинство автовладельцев игнорируют этот пункт для экономии времени.
    • Отсоединяют проводку и начинают потихоньку выкручивать датчик при помощи ключа. Почувствовав, что контролер вот-вот выкрутится, в другую руку берут новый датчик, а старый максимально прижимают к месту посадки.
    • Когда старое устройство будет готово к замене, необходимо быстро убрать этот датчик и вместо него наживить новый.
    • Закручивают терморегулирующее устройство до упора.
    • Подсоединяют провода к оборудованию.
    • Если все делать быстро и аккуратно, то при замене старой детали на новую охлаждающая жидкость практически не прольется из системы охлаждения.

    Совет. Довольно часто можно услышать рекомендацию обрабатывать новый датчик перед вкручиванием герметиком. Данная процедура иногда приводит к неправильной работе датчика и соответственно к неверной работе двигателя. Лучше не рисковать.

    Читать еще:  Датчик холостого хода ваз 2110 16 клапанов
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
