Подключение магнитолы в ВАЗ — Лада. Схемы и видео подключения

Схемы подключения автомагнитол ВАЗ — Лада различных моделей. Схемы подключения магнитолы от замка зажигания, от сигнализации и от кнопки

Описание правильного подключения, значения проводов

Видео — примеры подключения магнитол в ВАЗ

Схемы подключения магнитолы с сабвуфером и/или с усилителем звука

Схемы подключения автомагнитол ВАЗ — Лада различных моделей. Схемы подключения магнитолы от замка зажигания, от сигнализации и от кнопки

В настоящей статье мы рассмотрим способы и схемы подключения автомагнитол в автомобили марики ВАЗ, Лада, следующих моделей: ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Приора, Калина, Нива схемы подключения более новых моделей вы можете найти в самом начале статьи, посвященной подключению магнитол в автомобили различных марок. Итак, схемы:

Стандартная схема подключения магнитолы для ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, Нива

Схема подключения магнитолы для ВАЗ от замка зажигания с использование реле

Схема подключения магнитолы для ВАЗ от замка зажигания с использование реле (Вариант 2)

Схема подключения магнитолы для ВАЗ от замка зажигания с использование реле (Вариант 3)

Схема подключения магнитолы для ВАЗ от кнопки с использование реле

Схема подключения магнитолы для ВАЗ от сигнализации с использование реле

Схема подключения магнитолы для ВАЗ 2107 с инжектором

Схема подключения магнитолы для ВАЗ 2109, 2109, 21099

Схема подключения магнитолы для ВАЗ 2109, 2109, 21099. Распиновка контактов (для всех моделей ВАЗ)

Схема подключения магнитолы для ВАЗ при которой: ГУ (головное устройство, магнитола) включается только при включении зажигания, при выключении зажигания ГУ продолжает работать, при постановке сигнализации на охрану ГУ отключается

Схема подключения магнитолы для ВАЗ 2110, 2111, 2112, 2113, 2114, 2115

Схема подключения магнитолы для Лада Калина, Приора (и Ларгус)

Схема подключения магнитолы для Лада Калина, Приора (и Ларгус). Распиновка контактов

Описание правильного подключения, значения проводов

Очень полезный ролик, где подробно рассматривается правильное подключение магнитолы, позволяющее избежать потери энергии аккумулятора в неактивном режиме магнитолы, а так же рассмативаются наглядно схемы подключения от замка зажигания

Ролик, из котрого вы узнаете о назначении каждого из проводов, а так же о правильном подключении магнитолы (дополнительная информация к видеоролику выше)

Видео — примеры подключения магнитол в ВАЗ

Видео подключения магнитолы для ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Видео подключения магнитолы для ВАЗ 2107 инжектор, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115

Видео установки и подключения магнитолы 2 DIN для Лада Приора

Схемы подключения магнитолы с сабвуфером и/или с усилителем звука

Подробная схема подключения магнитолы в машине для ВАЗ, Лада, с усилителем звука

Схема подключения усилителя от магнитолы и аккумулятора (АКБ) подробно + настройки усилителя

Схема подключения сабвуфера и тыла от 4-х канального усилителя

Схема подключения сабвуфера от 2-х канального усилителя

Простая и очень наглядная схема подключения динамиков или сабвуфера от усилителя + подключение самого усилителя к магнитоле и аккумулятору (АКБ)

Схема подключения акустики и сабвуфера от усилителя звука

Здесь наглядно видно, как подключить кроссоверы от усилителя и акустику от них

Схема, напоминающая о том, что каждый элемент имеет сопротивление, измеряемое в Омах, а так же о том, что усилитель звука всегда должен быть с запасом мощнее подключенных к нему динамиков и/или сабвуферов всех, вместе взятых

Схема подключения акустики от усилителя звука, который, в свою очередь, подключен от АКБ с использованием конденсатора (накопителя мощности)

А вот уже более сложная схема подключения двух усилителей и разводка через реле

Вот, дорогие друзья, наша статья и подошла к концу. Надеюсь, у нас получилось раскрыть ее тему полностью, а вы нашли в ней ответы на свои вопросы о подключении магнитолы к автомобилям марки ВАЗ, ЛАДА. Очень благодарим вас за прочтение данной статьи и желаем вам удачи в подключении автомобильной акустики, да и во всемостальном тоже! Подключайте акустику с нами! Увидимся на страницах нашего сайта!

Сообщества › Клуб Любителей Классики (и не только) › Блог › Разрядился аккумулятор — подключаем магнитолу правильно! ВАЗ-2107

Однажды, под зиму произошла следующая ситуация: в автомобиле была оставлена включенной в положении AUX IN съемная панель магнитолы.

В результате, в конце дня автомобиль не удалось завести — емкости аккумулятора уже не хватало для прокрутки стартера.
При измерении общего тока потребления в этом положении панели мультиметр показал 0,71 Ампера — это на порядок выше максимально допустимого тока утечки для автомобиля при стоянке — 0,015-0,070 А или 15-70 mА. Что и привело к разряду старой батареи.

Так, почему в принципе могла произойти такая ситуация? А причина в неправильном подключении магнитолы, что допускают многие автолюбители при самостоятельной ее установке.
Итак, давайте посмотрим, как же она была подключена. Но, для начала, найдем инструкцию по ее подключению с наглядной схемой.

Как мы видим, для питания магнитолы используются два плюсовых «+» провода: красный и желтый.
Красный (Зажигание, АСС) — отвечает за управление питанием, включение-выключение магнитолы от замка зажигания.
Желтый (Силовой, +12В) — предназначен для питания памяти и настроек магнитолы, а также от него питается встроенный усилитель.
Также, имеется черный провод «массы», подключается к минусовой «-» клемме аккумулятора.

Как мы видим, по схеме желтый провод имеет постоянное подключение к АКБ, что позволяет сохранять все настройки магнитолы при стоянке автомобиля. На красный же питание подается только при включении зажигания (Режим ACC рассматривать не будем, так как на «Классике» он отсутствует).

А теперь, посмотрим как на самом деле подключена наша магнитола — оба провода, и красный и желтый, скручены вместе к зеленому и подключены к батарее напрямую. Вследствие этого магнитола даже в выключенном состоянии будет потреблять какое-то количество энергии, разряжая при этом батарею.

Итак, давайте измерим ток утечки магнитолы при таком подключении, подключив мультиметр к скрутке.

1 — 0,01 А со снятой панелькой

2 — 0,15 А с установленной панелькой, но без включения

3 — 0,51 А в режиме AUX IN без проигрывания музыки

4 — 0,05 А в режиме «Выключено»

Как мы видим, во 2-м и 3-м случаях у нас идет превышение допустимой утечки практически на порядок, что, вероятнее всего, и привело к разрядке батареи.
Однако, если же не забывать отключать панель, то ток утечки будет находиться на приемлемом уровне. Но, раз на раз не приходится.
Давайте измерим утечку при подключенном желтом проводе, а красный отсоединим, имитируя отключение зажигания.

Как мы видим, в этом состоянии магнитола отключена полностью и ток потребления минимален.
Поэтому, чтобы избежать в дальнейшем случайного разряда АКБ необходимо подключать магнитолу в соответствии с инструкцией — то есть красный провод пускать отдельно к зажиганию.
Однако, есть один нюанс — в замке зажигания автомобилей классического ряда ВАЗ отсутствует свободное гнездо с переменным «+». Да, есть клемма INT для подключения штатного радиоприемника (НЕ магнитолы), однако, она имеет постоянный «+» плюс и для нашего подключения не годится. Можно, конечно, доработать замок, или перепаять клеммы, или подключиться к одному из проводов зажигания, но можно сделать все гораздо проще.
В монтажном блоке имеются несколько свободных гнезд с постоянным и переменным «+» плюсами, к которым можно подключиться. Со стороны салона имеется один такой вход, со стороны моторного отсека их три (в зависимости от модели авто и года выпуска их наличие может различаться).

Так как на инжекторах доступ к штекерам блока изнутри салона закрыт контроллером, то подключаться будем со стороны капота. Например, в гнездо 8 штекера Ш10, он как раз запитан напрямую от замка зажигания и защищен плавким предохранителем №1.

Как подключить автомагнитолу Ваз 2110 своими руками

Установка магнитолы в Ваз

Сегодня на рынке можно найти практически любое головное устройство АС. Разные цены, разные потребности и наконец, автомагнитола приобретается.
Практическая каждая из них сегодня оснащена радиоприемником и способна читать диски любого формата. И если выбор головного устройства для многих не проблема, то монтаж автомагнитолы Ваз или другого автомобиля становится настоящей проблемой.
В нашей статье мы рассмотрим, как подключаются автомагнитолы. Установка на ваз 2107 или другую модель должна пройти легко и быстро, если изучить все, что будет представлено ниже.

Установка

Установка автомагнитолы на Ваз 2107

Начнем мы наше повествование с самого простого способа установки автомагнитолы. Такой подход полностью оправдан, ведь невозможно научиться сразу сложным вариантам монтажа и идти нужно от простого.
Прежде чем покупать дорогое оборудование, следует определиться с выбором установщика. Если намеревается проведение такой операции самостоятельными силами, то нужно знать много секретов.
Напротив, недорогое устройство очень просто подключить и тратиться на услуги специалиста вовсе не обязательно. Итак, из чего состоит обычная акустическая система?
Конечно же, главную роль здесь занимает автомагнитола, монтажом которой мы и займемся. Но не стоит забывать и о четырех стандартных динамиках, которые идут в комплекте. От головного устройства к ним нужно будет соединить провода.

Примечание. Все компоненты АС устанавливаются только в места, предназначенные заранее автопроизводителем. Делается это не только ради простоты, но и во избежание короткого замыкания.

Начало процесса установки

Как подключить автомагнитолу на ваз 2106

В первую очередь, следует проверить провода колодки питания, на каждом из которых должно быть написано его предназначение.
Провод просто может быть выкрашен в определенный цвет:

• Красный цвет провода будет означать кабель, подразумевающие питание в плюс 12 В при включенном зажигании.
• Желтый будет означать постоянное питание.
• Синий провод – питание, идущее на антенну.
• Оранжевый провод предназначен для управления подсветкой.
• Черный провод – всегда минусовой.

Рассмотрим установку головного устройства, которое кроме проигрывания компакт-дисков, наделено еще и радиоприемником:

• Изучаем колодку для подключения динамиков(см.Как выбрать динамики для автомагнитолы своими силами). Она состоит из 8-ми штекеров. На каждый динамик идет по два штекера. Получается – 4 динамика х 2 = 8.

Примечание. Динамики можно установить следующим образом: два в передние двери, два на заднюю полку.

• Изучаем колодку питания проигрывателя, которая состоит и 5-ти штекеров.

Примечание. Это вовсе не означает, что всегда так и должно быть. Существуют разные колодки питания, и они могут иметь разное количество штекеров: 5, 8 и т. д.

Как установить автомагнитолу на ваз 2107

Колодки для подключения динамиков и питания являются традиционными. Другими словами, для них (штекеров) предусмотрено заданное назначение.
В нашем случае подразумевается, что в комплекте с автомагнитолой идут эти колодки и покупать их по отдельности не нужно:

• Приобретаем специальные соединители, которые очень важны при подключении автомагнитолы. Такие составляющие априори исключают необходимость использования пайки.
  Данные компоненты предназначаются для соединения дополнительного провода с проводкой автомобиля. Обычно, соединитель имеет два канала: основной провод идет в сквозное отверстие, а дополнительный – в глухое.

Примечание. В контактной части соединителя имеются две прорези для зажима жил, по которым идет ток.

• Что касается места врезки в стандартную проводку, то найти его можно по схеме электрических соединителей.
• После того, как врезали в проводку автомобиля соединитель, нужно проверить напряжение плюс 12 В и массу.
  Делается это на соответствующих контактах колодки. Используем простейший пробник – автомобильную лампочку на 12 В с двумя подключенными проводами или специальный.

• Объединяем колодки проводов для усилителя (которые не были или не будут использованы при установке) изоляционной лентой.

Примечание. Жгут проводов – своеобразная колодка, должна получиться таким образом, чтобы провода для подключения проигрывателя были вытянуты оттуда без излишнего натяжения.

• Теперь надо через специальные салазки головного устройства продеть жгут проводов, предназначеных для проигрывателя и антенны.
• Салазки вставляем в гнездо консоли панели приборов.

Совет. Салазки должны быть установлены без какого-либо перекоса. Так, наружная отбортовка салазок обязательно должна прилегать к кромкам гнезда проигрывателя плотно.

• Берем подходящую отвертку и отгибаем установочные усы салазок. Убеждаемся в том, что они салазки надежно сидят в гнезде и не шатаются.

Как подключить автомагнитолу на Ваз 2101

• Пока не спешим устанавливать автомагнитолу, а еще раз проверяем самодельным пробником напряжение и массу на нужных контактах колодки питания.
• Кабель антенны подсоединяем к магнитоле.
• Подсоединяем также и остальные провода.
• Магнитолу вставляем в гнездо панели приборов.

Схема подключения автомагнитолы Ваз 2105

Примечание. Чтобы без проблем извлечь магнитолу из салазок, в установочном комплекте имеются два съемника. Они устанавливаются с обеих сторон в зазоры, которые остаются между стенками проигрывателя и салазок. Достаточно просто потянуть эти самые съемники, чтобы вынуть магнитолу.

• Ставим облицовку панели автомагнитолы.
• Ставим саму панель.
• Проверяем работоспособность всей системы.

Схема подключения автомагнитолы на ваз 2105

Совет. Рекомендуется защитить места присоединения проводов магнитолы изоляцией. Использовать можно разноцветную ленту.

На этом операция по установке магнитолы своими руками можно считать законченной. Не помешает воспользоваться и другими пошаговыми инструкциями.
Кроме того, важно в процессе работы смотреть фото и видео – материалы. Априори цена самостоятельной установки порадует каждого, ведь по сравнению она будет в несколько раз ниже той, которую придется платить специалистам.

Ваз 2107 подключение магнитолы

В се компоненты предоставлены владельцем авто, приобретено все в магазине автозвука. Сразу скажу, что к выбору компонентов я не имею не малейшего отношения, разве, что перед установкой посоветовал докупить: ICO разъем, реле, кнопку и предохранитель.

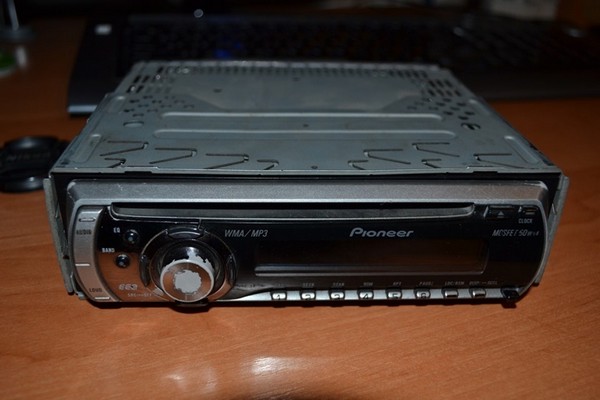

Магнитола — Pioneer DEH-3400UB

Фронт — AUDITOR RIP 165C

Тыл — AUDITOR RIP 690C

Кольца под передние коаксиалы

Задняя акустическая полка

Акустический провод — 16-18м

Силовой кабель 8 Ga — 1.5м

ICO разъем, Кнопка

Реле — 35.3777 30А

Для определения места под передние динамики, снял обшивку двери. Передние каоксиальные динамики будут стоять в отверстии, указанной стрелкой.

Приступаем к протяжке акустических проводов в передние двери и по салону автомобиля.

Основная масса акустических проводов пошла по правой стороне автомобиля, кроме провода на передний левый динамик. Укладка провода по левой стороне, менее удобна.

Установка передних динамиков. Приставил к обшивке двери подставку под динамик, в то место где она будет расположена, маркером обвел внутреннею окружность, для выреза отверстия под динамик.

Отверстие под динамик вырезано.

Просверлил кольца под саморезы и прикрутил их к металлической части двери, важно расположить саморезы, таким образом, что бы они не помешали прикручиванию динамиков.

Передние динамики в дверях, переходим к тылу. Акустическая полка, высокая, что позволяет установить задние овалы, без вырезания отверстий в багажник, да это избавляет от лишних хлопот, так как вырезать отверстие в багажник, задача не из легких. Но отверстия все же будут, потому, что ограниченный, маленький объем, внутри полки, ограничит басовую составляющую. Для лучшего эффекта, полку пришлось доработать.

Доработка акустической полки и установка колонок.

Во внутреннюю полость акустической полки, при помощи герметика вклеил листы пенопласта.

Когда пенопласт приклеился, вырезал в нем отверстия, своего рода тунель между динамиком и отверстием в багажник, стенку тунеля промазал герметиком. Тунель заставит звуковую волну идти только в багажник, а не куда попало.

Установка и подключение магнитолы.

Самое удобное место для установки магнитолы в семерку, в плане доступа к ней, это центральный воздуховод. Удаляем его, внутри остается отверстие, его желательно закрыть/заклеить. Увеличил отверстие под рамку магнитолы.

Установил рамку автомагнитолы в отверстие воздуховода, выгнул фиксаторы.

Протянул провод питания магнитолы.

Магнитола подключена по — схеме подключения автомагнитолы через кнопку с использованием ISO разъема и реле на всякий случай.

Кнопка включения питания магнитолы, установлена в свободное место на бороде.

Питание и колонки подключены к магнитоле.

Магнитола установлена на свое место.

Питание магнитолы выходит вместе с основным жгутом автомобильной проводки. Провода были уложены в гофру, идущая в сторону аккумулятора.

Установлен предохранитель, после чего провода были подключены к АКБ, то есть в самом конце установки музыки в автомобиль.

Музыка установлена, хозяин остался доволен.

Как установить магнитолу в «Жигули».

Не секрет, что АвтоВАЗ в Тольятти до сих пор дает будущему хозяину автомобиля ВАЗ 2107 полную свободу действий, закрывая место для установки магнитолы в «бороде», или центральной консоли заглушкой. Подключить магнитолу самому – дело чести любителя. Установка здесь более безопасна в плане кражи, так как магнитола никому не бросается в глаза, находится низко. Кроме того, поставить устройство проще — не требуется перекомпоновка электрики и внутреннего пространства. Единственный существенный «минус», даже два – это довольно сильный разогрев аудиосистемы при включенном отоплении. На высоких температурах магнитола работает недолго. Также существует неудобство выдвигания аудиодиска из – за того, что мешает рычаг переключения передач. Но так как диски уже отходят в прошлое, уступая «флешкам», то это не очень существенный недостаток, в отличие от первого.

Некоторые предпочитают для нее не совсем обычное место: поставить там, где у ВАЗ 2107 верхние воздуховоды. Вот так:

Здесь показано самодельная установка на «посадочное место» под магнитолу взамен вытянутых и удаленных воздуховодов. У этой самодельной комплектации есть следующие достоинства: отсутствие нагрева (ведь воздуховоды удалены), и удобство управления устройством. Недостатками являются: изменение конструкции, сильный разогрев под прямыми солнечными лучами, и опасность кражи. Кроме того, если поставить сверху, то хуже работает вентиляция салона, и это важный аргумент «против». Продать такую ВАЗ 2107 скорее всего, будет сложнее. Поэтому перед тем, как подключить магнитолу с такой серьезной переделкой, хорошо подумайте.

На рисунке изображена готовая переделанная конструкция:

В любом случае, вам нужна магнитола. Если вы просто любитель послушать «Авторадио», то можно установить и «Aiwa». Если вы желаете получить профессиональный автозвук, то задумайтесь о приобретении полноценной аудиосистемы, чтобы подключить серьезную систему, типа «Pioneer». Но при этом помните, что нужно начинать работу с грамотной полной шумоизоляции салона, приобретения сабвуфера, усилителя и других дорогостоящих вещей.

Кроме того, если на вашей магнитоле не будет USB – входа, то знайте, что вы приобретаете и собираетесь поставить весьма дешевую и старую модель.

После этого нужно приобрести колонки, хотя бы четыре: классическая установка содержит две фронтальные и две задние, мощностью около 200 Ватт. Колонки большей мощности для ВАЗ 2107 приобретать не стоит.

Установка предусматривает качественную проводку, которую придется покупать самим, всего нужно будет около 10 метров – 7 на задние и 3 на передние колонки. При покупке лучше брать провод в 4 жилы, чтобы динамики разводить «с одного провода».

Кстати, штатная расцветка проводов на колодке питания следующая:

• Красный цвет – это всегда «+» в бортовой сети питания, которая работает при напряжении 12 В, при заведенном двигателе или включенном зажигании;
• Черный провод – «минус», масса бортовой цепи.
• Синий – питание антенны;
• Желтый – постоянное напряжение с АКБ.
• Оранжевый – подключение подсветки консоли.

При установке магнитолы в штатное место обязательно посмотрите инструкцию. В ней должна быть схема, как подсоединять динамики с указанием «плюса» и «минуса». Помните, что «минус» — это масса, то есть кузов автомобиля, и в этом качестве можно рассматривать хорошо зачищенный болт, контактирующий с кузовом. Он работает в качестве контакта.

Разумеется, перед началом действий нужно снять минусовую клемму с АКБ.

Затем производим подключение колонок: жгуты проводов прячем в салоне и разводим по колонкам.

Выше показана подводка четырехжильных проводов к акустической полке на тыловые колонки.

Установка магнитолы ВАЗ 2107

Владельцы ВАЗов 2107 начинают акустический тюнинг своей машины с установки или замены главных компонентов — головного устройства (автомагнитолы) и штатных динамиков невысокого качества. Замену ГУ (головного устройства) практикуют и в том случае, если перестала работать магнитола ВАЗ 2107, которую отказываются ремонтировать как устаревшую.

Кража магнитолы тоже относится к распространенным причинам установки нового ГУ. Для профессионалов операции установки не сложны, но начинающий любитель может повредить «торпедо», неправильно соединить провода. Неправильная установка магнитолы ВАЗ 2107 приводит к коротким замыканиям и перегоранию электронных плат ресивера.

В статье мы опишем как:

• заменить передние динамики;
• правильно использовать звуковую полку;
• перенести магнитолу на место воздуховодов или в «бардачок»;
• установить автомагнитолу 2DIN;
• подключить головное устройство к динамикам и электропитанию.

Надеемся, что советы будут вам полезны.

Установка передних динамиков

В первую очередь устанавливаем передние динамики. Тогда при подключении магнитолы у вас не будет необходимости путаться в проводах, установленных неграмотным радиотехником. Чаще всего с такими случаями сталкиваются покупатели подержанных машин. Одинаковые черные провода с небрежными скрутками и минимальной изоляцией нужно прозванивать и маркировать. Гораздо проще заменить ненадежную электропроводку на кабели нужного сечения и цвета.

Для левых и правых динамиков используют акустические провода разных цветов. Цвет провода выбирают по распиновке производителя автомагнитолы. В радиотехнике распиновкой называют цветовое, буквенное, цифровое обозначение выходов и кабелей. При монтаже более мощных динамиков (на 100 – 150 ватт), учитывайте их монтажную глубину, которая не должна мешать движению стекла. Чтобы выдвинуть динамик, используют проставочные кольца.

Для установки динамиков нужно разобрать переднюю дверь и снять механизмы стеклоподъемника.

Для установки динамиков обычно используют низ двери. В дверной карте прорезают отверстия для диффузора.
К каркасу двери крепятся проставочные кольца, в которые устанавливаются динамики. Провода для подключения колонок к головному устройству протягиваются в технологические отверстия двери. После сборки двери можно провести дополнительные работы.

На динамик устанавливается гриль (декоративная и защитная решетка), дверная карта обтягивается винилом или кожзаменителем.
Без дополнительной шумоизоляции дверной полости динамики могут звучать глухо или резонировать. Для шумоизоляции наружный металл проклеивается виброизоляционным материалом, гасящим вибрации металла (например, «Бимастом»). Внутренние поверхности каркаса, ребра жесткости оклеиваются шумопоглощающим «Сплэном».

Расширение акустической системы динамиками на задней звуковой полке

Расширенная схема подключения магнитолы ВАЗ 2107 предусматривает установку передних динамиков и тыловой акустики. Передние колонки создают фронтальный звук, динамики из пассажирского отсека отвечают за нижние частоты и объемность звучания. Сзади многополосные акустические системы используют колонки низкой частоты или овальные широкополосные динамики.

С точки зрения акустики лучшим местом для установки в салоне «семерки» овалов или компактных сабвуферов становится задняя полка машины. Штатная задняя полка ВАЗ 2107 для крепления аппаратуры недостаточно прочна. Если просто прорезать в ней отверстия под динамики, пластик будет вибрировать, искажать звуковые волны.

Для реконструкции полки используют дополнительные крепления (уголки) по бортам кузова. Полку укрепляют дополнительным каркасом, звукоизолируют, обтягивают карпетом (специальным шумопоглощающим и декоративным материалом).

Акустические провода протягивают под половым покрытием салона по бортам машины.

Выбор места для автомагнитолы

Штатное подключение магнитолы ВАЗ 2107 заводом предусмотрено в неудобном месте. Заводская ниша, закрытая пластиковой заглушкой, расположена в самом низу центральной консоли.

Это место неудобно по трем причинам:

• при работе печки магнитола перегревается, что уменьшает время ее эксплуатации;
• селектор коробки передач мешает работать с СД и «ди-ви-ди» дисками (этот недостаток не критичен при использовании флешек и компактных носителей информации);
• в штатную нишу нельзя установить магнитолы увеличенного размера или с выдвижными экранами.

Если вы хотите избежать этих неприятностей, у вас не остается другого выхода, как установить магнитолу в ВАЗ 2107 на место двух центральных воздуховодов.

В принципе, такой метод не влияет на работу отопительной системы, так как масса теплого воздуха пройдет через боковые и нижние воздуховоды.

Перед тем, как перенести магнитолу вверх на ВАЗ 2107 нужно удалить воздуховоды и проделать ряд подготовительных работ.

При установке автомагнитолы на место воздуховодов сложными работами для начинающего любителя будут изготовление герметичных заглушек для воздушных каналов, аккуратная вырезка пластиковых перегородок и фигурных выступов на «торпедо».
Под установочную раму автомагнитолы нужно изготовить и закрепить кронштейны (планки – вставки). Чтобы закрыть просветы между «торпедо» и корпусом автомагнитолы, нужно купить и подогнать фабричную переходную рамку.

Еще сложнее самостоятельное изготовление оригинальной декоративной облицовки из дерева или стеклопластика. Установка магнитолы в гнездо воздуховодов облегчает управление ресивером и обзор дисплея.

Установка двухдиновой автомагнитолы

Современные магнитолы размерного стандарта 2DIN оборудованы увеличенным дисплеем, сенсорным управлением. Они аналогичны автомагнитолам 1DIN по ширине и установочной глубине. Лучшая функциональность достигается увеличением корпуса по высоте в 2 раза (до 100 мм).

На штатное место двухдиновая магнитола в машину ВАЗ 2107 не помещается. Установке большого корпуса под центральной консолью мешает рычаг коробки передач.
На место воздуховодов тоже нельзя установить автомагнитолу размера 2DIN. Вверху расширить нишу воздуховодов не позволяет край «торпедо». Для расширения ниши вниз нужно удалить регуляторы печки.
Гораздо проще, чем сложная реконструкция «торпедо», будет установка двухдиновой магнитолы в перчаточный ящик («бардачок») машины.
В бардачке достаточно места для монтажа двухдиновой магнитолы, которую можно дополнить и отдельным усилителем. Основными сложностями такого способа становится конструирование креплений для установочной секции. Под них нужно установить демпфирующие прокладки, амортизирующие вибрации пластмассы.

Установка головного устройства

Все современные ГУ для подключения кабелей питания и акустических проводов используют стандартный разъем ISO (международный унифицированный стандарт электротехники).

После установки корпуса автомагнитолы в выбранное место, все кабели нужно закрепить в прямоугольную колодку, подходящую к этому разъему.
Буквенные маркировки выходов автомагнитолы различны, их нужно искать в инструкциях производителя аппаратуры. Если в существующей проводке применяется разъем другого типа, купите переходник для разъема ISO.

Подключение магнитолы к сети питания ВАЗ 2107

Штатное подключение магнитолы ВАЗ 2107 через замок зажигания неудобно тем, что радио и проигрыватель можно слушать только при включенном моторе. Конструкторы выбрали такую схему подключения из соображения увеличения ресурса аккумуляторной батареи. Чтобы подключить новую автомагнитолу таким же способом, можно использовать штатную электропроводку. Но учтите, что при таком подключении усовершенствованные ГУ, такие как «Пионер», KENWOOD, Alpine, Hertz, при запуске двигателя могут сбрасывать новые настройки.
Действительно, более логичное подключение магнитолы напрямую к аккумулятору ВАЗ 2107 может посадить изношенную аккумуляторную батарею. Чаше всего это бывает, когда водитель забывает выключить на ночь тихую музыку. Чтобы избежать этого недостатка, в желтый провод питания от АКБ врезают кнопку ручного выключателя питания.
Штатный предохранитель магнитолы ВАЗ 2107 в блоке защитных устройств не предусмотрен. Чтобы установить защиту на резервное место в блоке предохранителей, нужно перестраивать электрическую схему. Проще купить силовой кабель, в который вмонтирован предохранитель. Для нормальной защиты магнитолы от сильных пусковых токов и коротких замыканий достаточно ножевого предохранителя на 20 ампер.
Для расширения акустической системы, переноса места установки, монтажа сложных ГУ любитель акустического тюнинга должен освоить навыки работы автомеханика, радиотехника, электромонтажника. Если у вас нет уверенности в своих силах, лучше обратиться к профессионалам автомобильной акустики.

Видео — установка магнитолы в ВАЗ-2107

Как правильно установить и подключить магнитолу в машину ВАЗ-2107 (2106)

1. Как установить
2. Как подключить
3. Динамики
4. Сабвуфер
5. Антенна
6. Как проверить подключение

Первичным элементом доработки автомобилей ВАЗ является монтаж акустической системы и громкоговорителей. Установка магнитолы на ВАЗ-2107 производится в несколько мест, расположенных в панели приборов. Имеется возможность использования дополнительного низкочастотного динамика, усилителей или разнесенной акустики. Список устройств зависит от пожеланий и материальных возможностей владельца машины.

Как установить

На модели 2107 имеется 2 места, пригодных для монтажа головного акустического устройства размером 1DIN. Магнитолу можно установить в стандартное место на центральной консоли, также допустимо поставить оборудование вместо центральных дефлекторов. При первом варианте монтажа требуется подрезка посадочного гнезда до требуемого размера.

Второй вариант обеспечивает снижение нагрева корпуса проигрывателя горячим отопителем салона, обеспечивается комфортное управление функциями. Но при этом ухудшается вентиляция и возникает риск нагрева головного устройства прямыми солнечными лучами.

На ВАЗ-2106 единственным местом для монтажа является центральная консоль, которую требуется подрезать под стандартный размер 1DIN. Головное устройство крепится при помощи металлической шахты, которая размещена в панели приборов. Схема фиксации шахты одинаковая для ВАЗ-2106 и 2107 — при помощи отогнутых язычков.

Возможен монтаж оборудования стандарта 2DIN, которое располагается в перчаточном ящике.

Для фиксации устройства требуется изготовление корпуса, управление осуществляется выносным проводным пультом или по радиоканалу. Допускается монтаж головного оборудования в ногах переднего пассажира, но подобная схема используется редко из-за риска повреждения магнитолы.

Как подключить

Корректное подключение магнитолы на ВАЗ-2107 и любой другой машине осуществляется через контактную группу замка зажигания. В этом случае при изъятии ключа подача питания на оборудование прекращается, сохраняется только подпитка блока памяти, которая производится от батареи.

На карбюраторных машинах требуется доработать контактную группу:

1. Разобрать пластиковый кожух рулевой колонки.
2. Снять штекер с замка зажигания и отвернуть 2 крепежных винта.
3. Демонтировать замок с колонки при помощи сжатия фиксатора тонким предметом (при вставленном и повернутом в позицию 0 ключе).
4. Снять контактную группу, которую требуется доработать путем припаивания дополнительного элемента.
5. Собрать замок и установить детали на штатные места.

Доработанный подобным образом замок получает позицию АСС вместо 0, которая используется для работы головного устройства на парковке. В схему подключения магнитофона вводится дополнительный предохранитель, предохраняющий цепи от перегрузки. Коммутация с кабелями динамиков производится через переходник.

Динамики

В машине 2107 имеются штатные места установки фронтальной акустики, расположенные в углах панели приборов. При установке колонок в дверных картах необходимо прорезать отверстия в деталях, диффузоры и магниты громкоговорителей размещают в штатных выемках, имеющихся на внутренней металлической части двери. Требуется правильно вывести акустические кабели, для этого используется специальная переходная втулка, размещенная между торцом двери и стойкой. Элемент предохраняет жгут от заломов и повреждений.

Для улучшенного воспроизведения музыки устанавливается тыловая пара громкоговорителей, которые расположены на полке за спинкой заднего сидения. Для монтажа деталей требуется подрезка металлической панели, кабели проводятся под обшивкой пола.

Подключить магнитолу на ВАЗ-2106 можно только к громкоговорителям, расположенным в передних дверях и на задней полке. В панели приборов место для установки динамиков не предусмотрено (кроме центрального репродуктора овальной формы, который в эпоху СССР монтировался в консоли).

Сабвуфер

Низкочастотный динамик на ВАЗ-2107 устанавливается в багажнике. Для присоединения в автомобиле используются отдельные акустические кабели, выведенные к головному устройству или дополнительному усилителю. При использовании активного устройства, подключаемого к бортовой сети, в цепи питания требуется разместить защитный предохранитель.

Антенна

Антенна на ВАЗ-2106 или 2107 устанавливается на крыше или крышке багажника, возможно применение устройства активного типа, закрепленного на ветровом стекле. Узел подсоединяют к автомагнитоле в ВАЗ-2107 или 2106 при помощи штатного штекера или переходника.

Как проверить подключение

Для проверки корректности соединения кабелей следует выключить зажигание и измерить ток утечки, который не должен превышать 30 мА. Дополнительным тестом станет включение оборудования в режим повышенной громкости, при этом не должно происходить самопроизвольного отключения компонентов.

Магнитола ВАЗ классика

Прячем магнитолу в бардачок ВАЗ 2101: подготовка и закупка

Настала пора приводить в порядок салон. Уже давно наметил программу избавления от музыки. Вернее, не от музыки, а от её пагубного влияния на оригинальный вид интерьера. Основная цель — спрятать её с глаз долой, полностью отказываться от аудио не хочется категорически. Кто следит за БЖ, должны помнить, что заднюю полку я уже переделал — динамиков не видно. Следующим пунктом идёт перенос головного устройства в бардачок (скажем «НЕТ» бороде 2107!). Для этого прикупил 4 монтажных уголка, которые должны непосредственно закрепить магнитолу к поддону бардачка.

Так как антенный шнур не дотянется до нужного места, купил удлинитель. Он на целых 4 метра, меньше не нашёл. Смотаем, не проблема.

Ну и давно мне не давал покоя старый мафон JVC KD G-227. Своё дело он делает, вопросов нет. Но навязчивой идеей была замена его на новый аппарат, более функциональный. Им станет JVC KD-R531, прикупил сегодня.

Под него уже давно ждёт своего часа купленная давно миниатюрная автомобильная флешка на 8 гектаров.

На ближайших выходных займусь инсталлом.

Прячем магнитолу в бардачок ВАЗ 2101: установка

Продолжаем избавляться от бороды «07» и перетаскивать магнитолу в бардачок.
Первым делом, снял старую магнитолу и вытащил саму бороду. Она будет ритуально сожжена.

Давай, до свидания!

Потом взялся за бардачок. Почему-то я раньше думал, что его дно металлическое. Оказалось — пластик. Снимается очень легко — держится на нескольких саморезах (одного почему-то на месте не оказалось). Снял для удобства также и небольшую боковую стенку.

Что огорчило, так это торчащий сверху утеплитель. Помню, как батя вытаскивал его, чтобы инспектор сверил номера во время переоформления машины. С этим мы будем бороться позже, сегодня была другая цель.

Вытаскиваем из коробки свеженькую JVC KD-R531 и смотрим, что корпус её имеет кучу монтажных отверстий с резьбой разного диаметра. Как раз то, что нам нужно. По бокам и сзади крепим к корпусу заранее купленные уголки. Получилось так:

Собственно, теперь можно прикручивать всё это к днищу бардачка. Советую взять небольшой отступ от левого края, т.к. будет легче ставить обратно боковую стенку.

Следующий этап — удлинение жгута проводов. Тут ничего сложного. Главное иметь нужные запасы. Нашёл в заначке пару 10-метровых рулонов монтажного провода подходящего сечения. Всё хорошенько изолируем, ставим антенный удлинитель и радуемся звучанию новой магнитолы, а также переездом её на новое постоянное место жительств.

Теперь салон преобразился, и сделан ещё один шаг к оригинальному внешнему виду. Инородный пластик не мозолит глаза. Если у кого возникли вопросы по проделанной процедуре, пишите — всегда рад помочь. Хотя, тут и так ничего сложного нет. В салон теперь проситься советский приёмник в штатное гнездо. Если у кого есть — за разумную цену урву с руками и ногами. Не обязательно рабочий, мне для бутафории.

Напоследок снял видос как всё это выглядит и играет:

Ремонт автомагнитолы Pioneer DEH-3910MP: решение проблемы с выбросом диска ВАЗ 2107

Наверняка многим знакома такая проблема автомагнитол с, скажем так, выдачей дисков. Т.е. при нажатии «Ejekt» диск выходит частично или не выходит совсем. И приходится чем-то, например, другим диском, прижимать вынимаемый диск. Моя автомагнитола тоже не исключение. Понятно, что можно просто взять и купить магнитолу получше, с USB-портом, «синим зубом» и прочими наворотами. Лично мне как-то не очень хотелось менять вполне рабочую магнитолу из-за такой мелочи, опять же куда её девать потом. Да и всякое «железо» мне ближе чем автозвук.
Ближе к делу. Предлагаю вашему вниманию небольшой отчет по устранению описанной проблемы на примере автомагнитолы (вернее, CD-рессивера) Pioneer DEH-3910MP. Специально для этого даже повторно разобрал всё.
Снимаем магнитолу, несем домой. Диск перед этим лучше вынуть.

Снимаем верхнюю крышку, откручиваем винты.

Чтобы отсоединить шлейф нужно просто отжать две защелки (или как они там называются).

Откручиваем винты, снимаем пружины. Пружины лучше не терять.

Далее нужно снять вот эту планку (помечено стрелкой):

Для этого нужно сместить эту планку в местах, помеченных стрелками…

…и снять две пружины по бокам корпуса.

Нашему взору открывается такой вот вид на приводной валик. Он-то нас и интересует.

Снимаем валик. Для этого нужно снять шестеренку либо фиксатор на противоположной стороне валика.

Затем снимаем (аккуратно стягиваем) резиновые трубочки и тонким слоем наматываем на ось вала тонкий узкий скотч или тонкую полоску изоленты, как в моем примере. Скажу сразу, синяя изолента оказалась слишком толстая.

Изолента внедрена давно, разобрал для наглядности.

Затем собираем все в обратном порядке и радуемся результату. Чуть не забыл: описанная процедура имеет смысл, только если остальные детали привода (шестерни, валы) целые.

Подключение магнитолы на ВАЗ 2107

Решил рассказать подробно о том, как я подключил магнитолу. У всех магнитол есть три провода питания два плюса и минус, тот вариант, когда два плюса параллельно соединяются не всегда хорош, так как бывают варианты с чрезмерной разрядкой в выключенном состоянии, ну а если подключить как положено красный к зажиганию, а желтый к аккумулятору то магнитолу нельзя слушать без включенного зажигания, эта схема объединяет оба способа вместе, исключая все минусы:

т.е. магнитола включается при включенном зажигании, но если его выключить, то она все равно продолжает работать, без ключа, но при отключении питание от зажигания отсоединяется. Тем самым, исключая разряд, также при постановке на сигнализацию магнитола тоже отключается,

Как сделать управление магнитолой Sony ВАЗ 2102

Возникло много вопросов, как сделать так, чтобы можно было поставить современную магнитолу в бардачок или любое другое скрыто место, а управление осталось в штатном месте.

Нам потребуется:
1. Корпус родной магнитолы для торпеды Ваз 2101

2. Магнитола Sony с входом под аналоговый джойстик x2sx4s

3. Наличие навыков простейшей радиотехники

Скачиваем инструкцию и необходимые программы для печати и заливания прошивки МК

Там находим файл элементы — закупаем в чип и дип или вольтмастере.

Определяемся с необходимыми функциями для вывода на управление, у меня:
1. Включение
2. Громкость вверхвниз на левой ручке
3. Смена источника
4. Смена треков вперед-назад на правой ручке

Получаем такую схему джойстика под наши нужды:

Вытаскиваем начинку родной магнитолы

Собираем схему и заливаем прошивку, закрепляем в родной корпус

Проверяем работоспособность и пользуемся.

https://www.drive2.ru/l/288230376153159324/, https://www.drive2.ru/l/288230376153168391/ , https://www.drive2.ru/l/3084737/, https://www.drive2.ru/l/4442912/ , https://www.drive2.ru/l/3426313/

Управление магнитолой ВАЗ 2101, 2106, 2107

Управление магнитолой подрулевым переключателем калино-приора в ВАЗ 2101
Решение проблемы

Как правильно установить и подключить магнитолу в машине ВАЗ-2107 (2106)

1. Как установить
2. Как подключить
3. Динамики
4. Сабвуфер
5. Антенна

Штатная акустическая система в автомобиле ВАЗ-2107 давно устарела. Для того чтобы наслаждаться качественным звуком, следует рассмотреть возможность установки нового оборудования. Установка магнитолы ВАЗ-2107 может быть проведена при наличии минимального набора инструментов.

Как установить

При выборе магнитолы рекомендуется обращать внимание на продукцию, выпускаемую под брендом Pioneer. Она характеризуется высокими эксплуатационными характеристиками, может прослужить в течение длительного периода. Установить магнитолу для повышения качества музыки можно следующим образом:

• В машине магнитола фиксируется при применении стандартного разъема ISO. Этот международный стандарт получил широкое распространение.
• При выборе магнитолы следует учитывать ее размеры. Если они не будут подходить, то монтаж усложнится. В машине можно провести изменение посадочного гнезда.
• С обновлением магнитолы не возникает проблем в случае, если посадочное место имеет требующиеся размеры. Все кабели закрепляются в прямоугольную колодку.
• Если контакты не подходят, то можно использовать специальный переходник.

Установить магнитолу правильно просто, т. к. она в большинстве случаев имеет стандартные размеры. Для автомобилей рекомендуется приобретать соответствующие провода, которые отличаются хорошей изоляцией.

Как подключить

Подключить магнитолу в ВАЗ-2106 можно через замок зажигания, но эта схема считается менее привлекательной, т. к. слушать радио при выключенном моторе не получится. Стандартная схема подключения предусматривает использование штатной проводки. Среди других особенностей подключения ВАЗ-2107 отметим следующие моменты:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

• Запрещается проводить подключение напрямую к аккумулятору, т. к. это может привести к его быстрому износу.
• Для исключения вероятности разряда аккумулятора в желтый провод врезают кнопку выключения питания.
• Штатного предохранителя в классической сборке не предусмотрено. Для его установки нужно изменить практически всю электрическую схему. Проще всего приобрести силовой кабель, в который уже встроен предохранительный элемент. Для нормального пуска требуется устройство на 20 А.

От правильности созданной системы питания во многом зависит эксплуатационный срок акустической системы. Провод рекомендуется изолировать, контакты соединяются методом пайки или при применении специальных переходников.

Динамики

Для того чтобы подключить магнитолу на ВАЗ-2106, следует провести ее соединение с динамиками. Среди основных рекомендаций отметим следующее:

• Проводится установка динамиков с их плотной герметизацией. В противном случае может возникнуть вибрация.
• Больше всего внимания следует уделять правильности прокладки кабеля. В месте соприкосновения с металлом следует провести качественную изоляцию, т. к. вибрация может стать причиной протирания изоляции.
• Процедура подключения предусматривает применение специальных переходников. Кроме этого, можно провести подключение пайкой, все соединения изолируются.

У современной магнитолы есть соответствующие выходы для динамиков. Сеть питания должна иметь минимальное количество соединений, т. к. они могут стать причиной повышения сопротивления.

Сабвуфер

При улучшении акустической системы рассматриваемого автомобиля часто проводится установка сабвуфера. Этот элемент предназначен для вывода звука низкой частоты. Среди особенностей подсоединения отметим следующее:

• У современного устройства есть соответствующий выход для подключения.
• Для подобного динамика рекомендуется использовать провод большего сечения.

Прокладывать кабель рекомендуется под обшивкой транспортного средства. Подключается магнитола на ВАЗ-2107 при использовании специальных фишек.

Антенна

Прежде чем подсоединять в ВАЗ-2107 автомагнитолу, следует рассмотреть правильность положения антенны. Различные искусственные помехи могут стать причиной ухудшения качества сигнала, за счет чего появляется посторонний шум. Среди особенностей подключения антенны отметим следующее:

• Есть соответствующий разъем для подсоединения внешнего устройства.
• При отсутствии требуемого штекера его можно приобрести и припаять к наружной антенне.
• Качественное соединение предусматривает проведение изоляции при применении изоленты или герметика. Слишком высокая влажность может стать причиной появления коррозии, которая приведет к ухудшению качества сигнала.

На установку и подключение акустической системы уходит относительно небольшое количество времени. Больше всего внимания уделяется прокладке кабеля к источнику питания, т. к. в качестве него применяется аккумулятор.
