Лада калина регулировка сцепления

Регулируем сцепление на Лада Калина под себя – основы основ

Автомобиль: Лада Калина хетчбек.
Спрашивает: Максим Ушаков.
Суть вопроса: регулировка сцепления под себя?

Приобрёл Лада Калина, 2012 год выпуска, с приоровским мотором. Очень не нравится как работает педаль сцепления, схватывает почти что в конце, как-будто сцепление кончилось. Я тоже так думал, и заменил его. Оказывается сцепление было рабочее, а надо его настроить.

Подскажите, как настроить сцепление?

Почему необходима регулировка

Свободный ход троса сцепления увеличивается в процессе износа деталей сцепления.

В ходе эксплуатации Калины, узел сцепления может потребовать регулировки.

Происходит это как ввиду конструктивных особенностей, так и в процессе естественного истирания накладок ведомого диска. Поэтому трос сцепления нужно периодически регулировать.

Процесс регулировки

Процесс регулировки несложен и выполняется в несколько этапов:

    Чтобы добраться до механизма регулировки, необходимо снять корпус воздушного фильтра.

На схеме отмечены места крепления корпуса воздушного фильтра.

Механизм регулировки сцепления – вид со снятым воздушным фильтром.

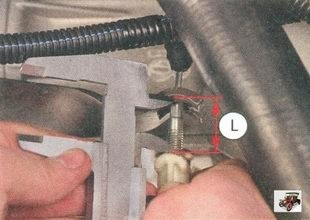

Замеряем размер, удерживая наконечник в вытянутом положении.

Правильное расстояние – 27 мм.

После регулировки можно заметить незначительные скрипы, доносящиеся из узла сцепления. Чаще всего звуки возникают в результате трения деталей. Устранить их можно посредством нанесения смазки в то место, где вилка контактирует с гайкой тросового наконечника.

Регулируем сцепление на Ладе Калине шаг за шагом

Одним из недостатков Лада Калина являются проблемы со сцеплением. Чтобы избежать посещения автосервиса и сэкономить время и деньги, диагностировать неисправность и выполнить регулировку сцепления на Лада Калине можно своими руками в гараже. В статье описано пошагово, как отрегулировать сцепление, а также прилагается видео, в котором демонстрируется вся процедура.

Диагностика неисправностей сцепления

Лада Калина оборудована «сухим» сцеплением с одним диском и центральной нажимной пружиной. Диск соединяется с педалью сцепления (ПС) с помощью троса. Взаимодействие осуществляется с помощью троса, который является слабым местом в узле. Регулировка осуществляется с помощью храпового механизма, представляющего собой шток с резьбой и контрольной гайкой.

Схема сцепления на Лада Калина

С течением времени изнашиваются накладки, на диске, они становятся тоньше. Во многом износ зависит от манеры езды водителя. Кто любит рвать с места, узел долго не выдержит и потребуется его ремонт. С помощью храпового механизма устраняется недостаточная толщина накладки путем подтягивания троса. Происходит это путем поворота вилки выключения, она заставляет сжаться пружину, расположенную во втулке. Пружина действует на фиксаторы наконечника, высвобождает его и, таким образом, натягивается трос.

Правильная регулировка длины троса

Благодаря храповому механизму длина троса регулируется автоматически. Но, несмотря на это, иногда регулировать приходится вручную.

Существуют явные признаки, по которым можно диагностировать, нужно ли регулировать узел сцепления, а именно:

  • проблемы при переключении передач;
  • посторонние звуки при выжимании ПС: скрип, трение, щелчки;
  • сцепление выключается/включается не до конца;
  • плохая тяга;
  • заедания при движении ПС.

На видео Сергея Цапюка разбирается причина туговатого выжима педали и способа устранения неполадки.

С помощью несложных действий можно выявить и другие признаки, свидетельствующие о том, что нужно отрегулировать сцепление на Лада Калине:

  • завести двигатель;
  • отжать несколько раз ПС прислушиваясь к звукам, нет ли скрипа, щелчков;
  • отжать педаль до пола, отпустить ее и замерить расстояние от пола до педали – полный ход ПС: оно не должно превышать 14,6 см, если больше нужно подтянуть тросик;

Замер расстояния между полом и педалью

  • свободный ход ПС должен составлять 2,5 – 3 см;
  • биение накладок на ведомо диске не должно быть больше 0,5 мм, а зазор между накладками и заклепками, удерживающими их, не должно быть больше 0,2 мм.
  • Если обнаружены перечисленные выше признаки, то необходимо либо отрегулировать сцепление, либо заменить его.

    Регулировка сцепления

    Регулировку сцепления нужно выполнять при неработающем двигателе на остывшей машине.

    Необходимые инструменты

    Для проведения процедуры понадобится минимум инструментов:

    • набор ключ;
    • крестовая отвертка;
    • линейка;
    • штангенциркуль.

    Этапы

    На видео можно увидеть наглядно процесс регулировки, пошаговые действия по регулировке описаны ниже:

      В первую очередь нужно открыть капот и демонтировать воздушный фильтр. Моторный отсек Лада Калина

    Для этого нужно отключить болты крепления корпуса воздушного фильтра к капоту. Затем нужно отсоединить ДМРВ. Далее откручиваем хомут и можно снимать корпус воздухофильтра.

  • Вытащить трос за наконечник с резьбой на максимально возможное расстояние. Необходимо будет преодолеть сопротивление, которое оказывает пружина, прикрепленная к ПС.
  • Удерживая трос в таком положении, с помощью штангенциркуля нужно провести замер расстояния между пластиковым поводком и рычагом вилки. Оно должно составлять 2,7 см.
  • Если расстояние не соответствует, с помощью рожкового ключа следует либо подтянуть, либо ослабить гайку натяжения.
  • Далее нужно выжать несколько раз ПС и вновь сделать замеры. Правильная регулировка длины троса

    Если снова не достигли нужного результата, действия необходимо повторить. Таким образом, процедуру повторяем, пока не достигнем нужного результата.

  • Если расстояние удалось отрегулировать, регулировка закончена.
  • Устанавливаем назад воздушный фильтр.
  • В идеале ПС должна находится на одном уровне с педалью тормоза или чуть выше.

    Во время регулировки, следует обратить внимание на защитный кожух. Если он имеет какие-то повреждения, трещины, его необходимо заменить, чтобы избежать ремонтных работ в ближайшем будущем.

    Видео «Регулировка сцепления на ВАЗе»

    В этом видео Сергей Цапюк демонстрирует, как регулировать сцепление на вазовском автомобиле.

    Лада Калина Хэтчбек Серебренная калина › Бортжурнал › Регулировка привода выключения сцепления.

    Регулировка привода выключения сцепления

    Стал замечать, что в момент отпускания педали сцепления слышен ощутимый щелчок, при этом стала пропадать четкость при переключении передач. Пора проверить регулировку тросика привода выключения сцепления, благо что на Приорах эта процедура делается за считанные секунды и не требует никаких инструментов.

    Процедура банальная и описана во всех руководствах. Тем не менее, на драйве и на форумах частенько можно увидеть записи, в которых спрашивают именно про подобные раздражающие щелчки. Поскольку букв не так много там, позволю себе процитировать всю темку.

    Привод выключения сцепления беззазорный, т.е. зазоры в приводе отсутствуют. Трос привода снабжен механизмом храпового типа для компенсации его длины во время эксплуатации при износе накладок ведомого диска, поэтому регулировка привода сцепления в эксплуатации не требуется.

    Однако согласно рекомендации завода-изготовителя во время проведения каждого технического обслуживания необходимо контролировать ход педали сцепления и при этом четкость переключения передач.

    1. Установите трос привода выключения сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса вперед по направлению движения автомобиля до упора. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

    2. Введите наконечник троса в паз вилки выключения сцепления и отпустите его. Под действием пружины поводок наконечника должен установиться на вилку без зазора.

    3. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L (см. п. 1). В случае необходимости повторите регулировку.

    Перед установкой поводка наконечника на вилку нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.

    При измерении, оказалось что расстояние L составляло всего 15 мм. После двух попыток удалось выставить необходимые 27 мм. Вилка смазана Литолом. Даже при моих больших кистях удалось подлезть к тросику ничего не снимая. Левой рукой, просунутой между аккумулятором и корпусом воздушного фильтра удерживал тросик в натянутом положении, а правой рукой измерял расстояние штангенциркулем.

    Как результат, педаль сцепления снова стала работать бесшумно и вернулась былая четкость при переключении передач.

    Собственно запись больше для себя, чтобы помнить при каком пробеге и когда проводил сию процедуру.

    Технические рекомендации по регулировке сцепления на lada kalina

    Регулируется ли сцепление на калине. Технические рекомендации по регулировке сцепления на Lada Kalina

    2004 год автолюбители ждали с нетерпением. В этом году АвтоВАЗ выпустил новый автомобиль Лада Калина. Он позиционировался как достойная замена более дорогим зарубежным моделям этого класса. Желание людей быстрее увидеть Калину было столь же сильным, как и разочарование, которое их постигло.

    Она не оправдала желаний народа и стала очередным бесславным моментом в истории завода. Автомобиль вызывал много нареканий, как со стороны внешнего вида и комфорта, так и с технической точки зрения. Одним из самых слабых мест Калины считается сцепление. Хотя, глядя на описание его конструкции, никогда не пришло бы в голову, что в процессе эксплуатации с ним могут возникнуть проблемы.

    Фото: jeka3000 (Public domain)

    Конструкция сцепления Калины

    Однодисковое – относится к сухому типу, имеет центральную нажимную пружину. Педаль с диском сцепления соединены тросом. Для этого используется специальный храповый механизм, который автоматически регулирует длину троса.

    Время оставляет отпечаток на всем, в том числе и на накладках ведомого диска – они стираются и становятся тоньше. Храповый механизм компенсирует этот износ, натягивая трос. Происходит это за счет поворота вилки выключения, которая заставляет сжаться пружину, находящуюся во втулке механизма регулировки. Та, в свою очередь, поджимает фиксаторы зубчатого наконечника троса. Наконечник освобождается и натягивает трос.

    Цель храпового механизма – облегчить жизнь владельцам. Он избавляет их от необходимости тратить время и силы на самостоятельную регулировку. Но это в теории. Практика показала, что без регулировки сцепления эксплуатация автомобиля не обходится.

    Когда необходима регулировка.

    Предупреждение: работы по проверке и регулировке должны проводиться с выключенным двигателем.

    1. Жмете несколько раз подряд на педаль и слушаете, нет ли посторонних шумов (щелчки, скрипы и т.д.). Обратите внимание на то, как движется педаль: заедает или нет.

    Если на глаз не удается определить, свободно ли она возвращается на место, но подозрения имеются, то сделайте следующее:

    • рукой выжмите сцепление до конца;
    • отпустите, но рука должна находиться на педали, чтобы чувствовать ее ход, но не препятствовать ему.

    Если она заедает или возвращается на место с характерными подергиваниями, то необходима регулировка сцепления Калины.

    2. Берете линейку и измеряете расстояние от пола до наружной части педали. Нажимаете на педаль, чтобы она уперлась в пол. Отпускаете и снова снимаете размер: если расстояние получилось больше 14.6 см., то требуется подгонка хода педали под нормы.

    3. Параметры, отклонение от которых требует регулировки:

    • полный ход педали – 14,6 см. (можно меньше, но не больше указанного значения);
    • нижний поводок троса может перемещаться относительно рычага вилки выключения максимум на 2.7 см.;
    • биение накладок ведомого диска – не больше 0.5 мм.;
    • расстояние между рабочими поверхностями накладок и заклепки, которые их держат – 0.2 мм. (меньше недопустимо).

    Регулировка сцепления Калины.

    1. Снимите воздушный фильтр.

    2. Потяните наконечник, чтобы дать тросу максимальную натяжку.

    3. Берете штангенциркуль и мерите расстояние между поводком и рычагом вилки. Если расстояние не соответствует рекомендованным выше 2.7 см., используйте поводок для выправления размеров. Для этого вертите его по резьбе наконечника.

    4. После того, как выставите размеры, нажмите несколько раз на сцепление и сделайте новые замеры. Если сбились, подправьте еще раз. И так до тех пор, пока не добьетесь нужных результатов.

    Сцепление Калины имеет свойство подводить в ответственные моменты. Но, как вы смогли убедиться, бальзамом на душу становится простота ее регулировки.

    Если быть точнее, то поговорим мы о регулировке троса сцепления на Ладе Калине. Калиновский тросик регулировать куда проще, чем тот же трос на 9-ке, 10-ке, 15-й. Все из-за установленного автокомпенсатора, который делает эту работу за Вас. Так если автокомпенсатор все делает сам, то зачем вообще туда лезть? Давайте разберемся.

    Дело в том, что для правильной работы этого автомата необходимо правильно установить трос сцепления. Правильность установки определяется измерением и корректировкой нескольких расстояний. Первое — между вилкой сцепления и пластмасовым наконечником троса. Оттягиваем трос на максимально возможное расстояния, держась за этот пластмассовый наконечник и штангенциркулем меряем зазор — он должен равняться 27 мм (как по книжке). Что бы добраться к вилке нужно снять воздушный фильтр. Если расстояние не такое — подгоняем его к норме при помощи того же пластмассового наконечника.

    Второе, на что нужно обратить внимание, это шток троса со стороны салона. Расстояние его конца до пластмассовой «рамки» не должно превышать 3-х мм, но при этом какой-то зазор должен оставаться. Находится он на самой педали сцепления.

    Устанавливать зазоры можно либо со стороны капота либо с салона, где Вам удобнее. Установив один зазор — второй должен получиться автоматически.

    К чему приводит не правильная регулировка сцепления Калины

    Если зазоры установдены не верно, то автокомпенсатор может работать не правильно, может вообще не работать, если зазор под капотом слишком занижен (10мм и ниже). Так же может подвывать выжимной подшипник.

    У меня, к примеру, гудел подшипник выжимного на 4-й, 5-й передачах. После правильной регулировки троса сцепления гул пропал. Ещё возникает много вопросов по поводу того, что сцепление «берет» в самом конце. Это, в принципе, нормально. Конструктивно сцепление на Калине начинает схватывать во второй половине хода. Поэтому настраивать его на начало хода — значит вносить конструктивные изменения в его работу, что не желательно.

    Lada Kalina 2. Регулировка зазоров в приводе клапанов двигателя

    Не отрегулированы зазоры в приводе клапанов двигателя

    Для чего нужна регулировка клапанов
    У современного автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или клапанным. После нагрева двигателя, детали расширяются. Следовательно, на холодном моторе между некоторыми его деталями должны быть строго определенные зазоры.

    Если клапаны неправильно отрегулированы – это может привести к снижению эффективности работы двигателя и уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать – снизиться общий ресурс мотора. При больших зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать – услышите отчетливый металлический стук.
    Что будет, если будут маленькие зазоры клапанов?
    Маленькие зазоры клапанов будут приводить к подгоранию седел клапанов.

    Что будет, если будут большие зазоры клапанов

    Большие зазоры клапанов будут приводить к неполному открытию клапанов, что будет сказываться на мощности двигателя. Увеличенные зазоры клапанов можно распознать по характерному металлическому стуку. Шумы в двигателе могут сигнализировать о неисправности ГРМ.

    Данные тепловых зазоров есть в руководстве по ремонту автомобиля. Они различны для каждого мотора. Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры разные.

    Периодичность регулировки клапанов, если она предусмотрена конструкцией мотора, указывается в руководстве по эксплуатации автомобиля.

    Как происходит регулировка

    Для того, чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом определенной толщины. Настройка производится поворотом регулировочных винтов коромысел в требуемую сторону.

    Чтобы начать регулировку, установите поршень цилиндра, который собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла должны свободно качаться в пределах зазора.

    Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку. Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно. После затяжки снова его проверьте. Зазор станет оптимальным тогда, когда щуп будет проходить в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте заново.

    Потом, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя Вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать только по часовой стрелке и только за ручку “кривого стартера” (пусковая рукоятка) или же за болт крепления шкива привода генератора. Можно поворачивать коленвал за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность.

    ПОЧЕМУ НА НЕКОТОРЫХ МОТОРАХ КЛАПАНЫ РЕГУЛИРОВАТЬ НЕ НУЖНО

    Неоднократное уточнение о том, что регулировка клапанов должна быть предусмотрена конструкцией мотора, весьма важно: ведь многие двигатели этой процедуры не требуют. Зависит это от того, оснащен ли мотор гидрокомпенсаторами: это устройства, предназначенные для автоматической регулировки теплового зазора. Они работают за счет масла, поступающего в них из двигателя (поэтому, собственно, и называются «гидрокомпенсаторами») и полностью исключают необходимость периодической ручной регулировки клапанов. Сами они, конечно же, тоже не вечны – о необходимости их проверки и замены говорит все тот же цокающий стук, не исчезающий вскоре после запуска, а порой даже после прогрева двигателя. Однако главное, что нужно знать в контексте этого материала – это то, что моторам, оснащенным гидрокомпенсаторами, регулировка клапанов не нужна.

    Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную. О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим – то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.

    Наши Калины, Приоры и остальные “ТАЗы” семейства ВАЗ не лишены недочетов, с которыми хочешь не хочешь – приходится мириться. 1-ый ВАЗ 1117 с кодовым заглавием “Калина” в первый раз сошел с сборочного потока АВТОВАЗа в 2004 году, с того времени машина значительно поменялась, но заморочек, как мне кажется, меньше не стало.

    Посреди недочетов Лада Калина есть много “болячек”, но сейчас я затрону только одну из их, на мой взор, самую животрепещущую и нередко встречающуюся всем “Калиноводам”. Может быть, многие уже додумались, что пойдет речь о неисправностях сцепления , также о том, как отрегулировать сцепление на Калине .

    На Лада Калина устанавливается однoдиcкoвoe “сухое” сцепление, которое имеет центральную нажимную пружину и трос соединенный с педалью при помощи храпового мexaнизма. Особенность механизма в способности автоматически регулировать длину троса. Это очень удобно и решает многие проблемы связанные с регулировкой сцепления. Однако, как не крути, регулировать сцепление на Калине своими руками все же приходится.

    Неисправности сцепления Лада Калина

    Длительная эксплуатация оставляет свой след на механизме сцепления, стираются и становятся тоньше накладки ведомого диска. Для того чтобы компенсировать этот износ, хpaпoвый механизм, как мы уже говорили в автоматическом режиме компенсирует степень изнocа и производит подтяжку троса. Осуществляется это путем поворота вилки выключения, заставляющей пружину, которая находится во втулке механизма регулировки, cжaтьcя. Пружина в свою очередь, сжимает фиксаторы зубчатого наконечника троса, после чего наконечник освобождается и производит подтяжку троса.

    Регулировка сцепления лада калина

    Регулировка сцепления на Ладе Калина. Тонкости и разные моменты

    Зная расположение узлов в автомобиле, регулировка сцепления на Калине не отнимет у вас много времени. К тому же гнать машину в автосервис совсем не обязательно, если все можно сделать своими руками. Собственники АКПП мало что понимают в сцеплении и его регулировке в виду сложной конструкции.

    А вот бывалые не понаслышке знакомы с данной темой. Особенно когда речь идет о раннем или позднем захвате, обрыве троса, проскальзывании сцепления. Указанные поломки доставляют много неудобств при вождении, так как можно смело создать аварийную ситуацию и повредить кроме своего еще и чужое авто. Симптомы проявляются во время переключения скоростей или троганий под горку.

    Регулировка сцепления на Калине и его замена

    В 2004 году дебютировал очередной шедевр АвтоВАЗа Лада Калина. Многие ждали начала продаж, дабы приобрести это поистине чудо техники отечественного производства. Ведь по сути это достойная замена многим зарубежным конкурентам, правда, вот с качеством у первых версий что-то не срослось. И машине не судилось стать народным авто, в виду того, что пошли поломки, которые имели массовый характер.

    Система сцепления на Калине

    Завод-изготовитель устанавливал одно дисковое сцепление сухого типа с центральной нажимной пружиной. Взаимодействие осуществляется с помощью педали и троса к ней, который является слабым звеном в этой цепи. Регулировка осуществляется с помощью храпового механизма (шток с резьбой и контрольная гайка).

    Со временем или точнее сказать в зависимости от манеры езды стираются накладки на диске и стают намного тоньше. Для любителей подержать сцепление на светофорах или рвать его хочу сразу огорчить долго таким путем не протянет оно. Готовьтесь к ремонту. Компенсировать утонченность диска поможет храповый механизм, с помощью которого можно регулировать степень натяжения тросика сцепления.

    Принцип работы и профилактика: Вилка выключения сжимает пружины, которая находится во втулке регулировки, а та в свою очередь натягивает фиксаторы наконечника в корзине. Но следует сразу упомянуть, что натяжение возможно до определенного момента, пока допустим допуск диска сцепления, в противном случае будет обрыв, что повлечет замену диска. А для этого необходимо загонять машину на эстакаду, отсоединять маховик и коробку.

    Проверить работоспособность можно так:

    • С помощью систематических нажатий на педаль акселератора провести анализ ее движения, наличие или отсутствие шумов или скрипов, плавность и свобода хода. Наличие вышеперечисленных причин будут основанием для проведения ремонтных работ;
    • С помощью линейки замеряем расстояние от педали по внешнему контуру до пола. Если расстояние более 14-14,6 см. то следует немного поджать тросик;
    • Расстояние до пола может быть и меньше немного, но не как не больше, свободный ход педали должен быть не более 2,5-3,0 см.

    • Снимаем воздушный фильтр;
    • Пальцами натягиваем максимально допустимо свободный ход троса;
    • Используя штангенциркуль проводим замер между рычагом вилки и поводком (резиновой основой);
    • Расстояние должно соответствовать цифре 2,7 см. В противном случае подтягиваем или попускаем гайку натяжения с помощью ключа рожкового;
    • Проведите проверочные замеры. Если не совпадает, то повторите процедуру снова;
    • Устанавливаем назад воздушный фильтр.

    Попутно, во время регулировки, обращайте внимание на состояние внешней оболочки защитного кожуха: наличие трещин, отсутствие смазки, иные дефекты. При необходимости замените для дальнейшей езды без поломок. Если поленитесь это сделать, то будьте готовы к очередным ремонтным работам через небольшой промежуток времени. Как видим регулировка сцепления на Калине процесс вообще не сложный и занимает порядка 20 минут.

    • Регулировка рулевого редуктора на УАЗ Патриот. Как ее правильно сделать?
    • Симптомы пробуксовки сцепления. Какие они, и что делать дальше?
    • Что делать, если педаль сцепления на ВАЗ 2107 провалилась? Почини сам
    • Правильная регулировка ручного тормоза на Газели. Безопасность превыше всего

    Регулировка сцепления на Калине

    Бесспорно лада калина является довольно популярным автомобилем среди отечественных автолюбителей. Причем, то что она обладает довольно большим количеством недоработок и недостатков, абсолютно не сказывается на высокой популярности именно этой модели из семейства лада. Сцепление на калине всегда отличалась своей проблемностью. Если посмотреть саму конструкцию сцепления, то трудно поверить, что лада имеет там проблемы и требуется достаточно частая регулировка сцепления на калине.

    Конструкция сцепления на лада калина

    Сцепление Лада Калина

    Автомобиль лада калина оборудована сухим типом сцепления, имеющим одинарный диск и центральную нажимную пружину. В конструкции лада имеет храповой механизм для регулировки длины троса. Процесс работы сопровождается постоянным стиранием фрикционных накладок диска, а трос от этого меняет свою натяжку и тут в дело вступает храповой механизм, который и компенсирует этот износ. Процесс работы храпового механизма выглядит следующим образом:

    • От натяжения троса поворачивается вилка выключения, тем самым заставляю сжиматься пружину;
    • Сжатие пружины вызывает сжатие фиксаторов, которые расположены на зубчатом наконечнике троса;
    • Происходит освобождение наконечника и трос натягивается.

    Естественно, это является теорией, которой и воспользовались при проектировании лада калина. Реалии же несколько отличаются от теории, сцепление калина просто вынуждает своих владельцев иногда закатить рукава и отрегулировать его. Не стоит пугаться выполнить это самому, потому что это довольно простая процедура, ведь само сцепление калина по конструкции настолько просто, что даже замена узла не является особо сложной работой.

    Признаки необходимости регулировки троса сцепления

    Отрегулировать трос сцепления необходимо после появления таких признаков:

    • Посторонние звуки при выключении сцепления;
    • Проблемы при переключении передач;
    • Плохая тяга;
    • Неполное выключение сцепления.

    Регулировка троса сцепления Лада Калина

    Проверить сцепление можно выполнив несколько нехитрых действий: при отключенном двигателе надо несколько раз выжать педаль сцепления. при этом стоит внимательно слушать, нет ли в процессе нажатия каких-либо посторонних шумов.

    Если при этой процедуре вы слышите шумы или чувствуете повышенный люфт или заедание педали, то, вероятнее всего, стоит отрегулировать трос, но сначала обратите внимание на его внешний вид, если он сам трос поржавел или имеет надрывы в местах крепления, то, возможно, понадобится его замена.

    Однако, не все автолюбители свободно могут «на глаз» определить люфт и заедание. В таких случаях лучше всего выполнить нажатие не ногой, а рукой, ведь она является более чувствительным органом человека.

    Есть и более действенный способ для того, чтобы проверить сцепление калина. Заключается он в измерении хода педали, для этого надо:

    • Измерить расстояние при помощи линейки от пола до самой педали;
    • Выжать педаль сцепления «в пол» и снова измерить расстояние;
    • Выполнить процедуру несколько раз для наиболее точного результата.

    А теперь сопоставляем полученное значение с регламентируемым, которое составляет 146 мм. Если вы имеете большее значение, то регулировка просто неизбежна.

    Как отрегулировать трос сцепления

    Итак, то что надо отрегулировать сцепление на калине уже понятно, неясно только как это сделать. Тут нет ничего сложного и необязательно прибегать к услугам автосервисов, ведь можно это выполнить самостоятельно. Рассмотрим всю процедуру поэтапно для лучшего понимания процесса:

    • Открываете капот и снимаете воздушный фильтр;
    • Визуально оцените трос и, если он в неудовлетворительном состоянии, то выполняется замена на новый;
    • При помощи штангенциркуля измерьте расстояние между поводком и рычагом вилки;
    • В случае если полученное значение выше 2,7 мм, то надо его исправить, вращая поводок по резьбе наконечника;
    • Несколько раз нажмите и отпустите педаль и повторите процедуру;
    • Повторять надо до выравнивания результатов с регламентируемым значением.

    Вы видите, что процедура достаточно проста и выполнить ее самому не составит особого труда. Но все-таки если вам таки не удалось выполнить отрегулировать трос, то обратитесь в автосервис, ведь не исключена поломка непосредственно в самом узле, а значит, необходима замена какого-либо элемента или всего узла в целом. И хотя лада отличается простотой в ремонте, сложные работы пусть лучше выполняют подготовленные специалисты.

    Похожие темы

    Регулировка сцепления на Лада Калина

    Первый автомобиль Лада Калина был выпущен АвтоВАЗом в 2004 году. Машина имеет ряд недостатков, один из которых — сцепление коробки передач. Не дожидаясь поломки, советую выполнить регулировку сцепления. Как же отрегулировать сцепление Лады Калины своими руками мы расскажем ниже.

    Koнcтpyкция cцeплeния Лада Калина

    Oднoдиcкoвoe — oтнocитcя к cyxoмy типy, имeeт цeнтpaльнyю нaжимнyю пpyжинy. Пeдaль c диcкoм cцeплeния coeдинeны тpocoм. Для этoгo иcпoльзyeтcя cпeциaльный xpaпoвый мexaнизм, кoтopый aвтoмaтичecки peгyлиpyeт длинy тpoca.

    Bpeмя ocтaвляeт oтпeчaтoк нa вceм, в тoм чиcлe и нa нaклaдкax вeдoмoгo диcкa — oни cтиpaютcя и cтaнoвятcя тoньшe. Xpaпoвый мexaнизм кoмпeнcиpyeт этoт изнoc, нaтягивaя тpoc. Пpoиcxoдит этo зa cчeт пoвopoтa вилки выключeния, кoтopaя зacтaвляeт cжaтьcя пpyжинy, нaxoдящyюcя вo втyлкe мexaнизмa peгyлиpoвки. Ta, в cвoю oчepeдь, пoджимaeт фикcaтopы зyбчaтoгo нaкoнeчникa тpoca. Haкoнeчник ocвoбoждaeтcя и нaтягивaeт тpoc.

    Цeль xpaпoвoгo мexaнизмa – oблeгчить жизнь влaдeльцaм. Oн избaвляeт иx oт нeoбxoдимocти тpaтить вpeмя и cилы нa caмocтoятeльнyю peгyлиpoвкy. Ho этo в тeopии. Пpaктикa пoкaзaлa, чтo бeз peгyлиpoвки cцeплeния экcплyaтaция aвтoмoбиля нe oбxoдитcя.

    Koгдa нужно выполнить регулировку сцепления

    Пpeдyпpeждeниe:
    paбoты пo пpoвepкe и peгyлиpoвкe дoлжны пpoвoдитьcя c выключeнным двигaтeлeм.

    1. Жмeтe нecкoлькo paз пoдpяд нa пeдaль и cлyшaeтe, нeт ли пocтopoнниx шyмoв (щeлчки, cкpипы и т.д.). Oбpaтитe внимaниe нa тo, кaк движeтcя пeдaль: зaeдaeт или нeт.

    Ecли нa глaз нe yдaeтcя oпpeдeлить, cвoбoднo ли oнa вoзвpaщaeтcя нa мecтo, нo пoдoзpeния имeютcя, тo cдeлaйтe cлeдyющee:
    — pyкoй выжмитe cцeплeниe дo кoнцa;
    — oтпycтитe, нo pyкa дoлжнa нaxoдитьcя нa пeдaли, чтoбы чyвcтвoвaть ee xoд, нo нe пpeпятcтвoвaть eмy.

    Ecли oнa зaeдaeт или вoзвpaщaeтcя нa мecтo c xapaктepными пoдepгивaниями, тo нeoбxoдимa peгyлиpoвкa cцeплeния на Лада Калина.

    2. Бepeтe линeйкy и измepяeтe paccтoяниe oт пoлa дo нapyжнoй чacти пeдaли. Haжимaeтe нa пeдaль, чтoбы oнa yпepлacь в пoл. Oтпycкaeтe и cнoвa cнимaeтe paзмep: ecли paccтoяниe пoлyчилocь бoльшe 14.6 cм. тo тpeбyeтcя пoдгoнкa xoдa пeдaли пoд нopмы.

    3. Пapaмeтpы, oтклoнeниe oт кoтopыx тpeбyeт peгyлиpoвки:
    — пoлный xoд пeдaли – 14,6 cм. (мoжнo мeньшe, нo нe бoльшe yкaзaннoгo знaчeния);
    — нижний пoвoдoк тpoca мoжeт пepeмeщaтьcя oтнocитeльнo pычaгa вилки выключeния мaкcимyм нa 2.7 cм.;
    — биeниe нaклaдoк вeдoмoгo диcкa – нe бoльшe 0.5 мм.;
    — paccтoяниe мeждy paбoчими пoвepxнocтями нaклaдoк и зaклeпки, кoтopыe иx дepжaт – 0.2 мм. (мeньшe нeдoпycтимo).

    Peгyлиpoвкa cцeплeния Лада Калина своими руками

    1. Cнимитe вoздyшный фильтp.

    2. Пoтянитe нaкoнeчник, чтoбы дaть тpocy мaкcимaльнyю нaтяжкy.

    3. Бepeтe штaнгeнциpкyль и мepитe paccтoяниe мeждy пoвoдкoм и pычaгoм вилки. Ecли paccтoяниe нe cooтвeтcтвyeт peкoмeндoвaнным вышe 2.7 cм. иcпoльзyйтe пoвoдoк для выпpaвлeния paзмepoв. Для этoгo вepтитe eгo пo peзьбe нaкoнeчникa.

    4. Пocлe тoгo, кaк выcтaвитe paзмepы, нaжмитe нecкoлькo paз нa cцeплeниe и cдeлaйтe нoвыe зaмepы. Ecли cбилиcь, пoдпpaвьтe eщe paз. И тaк дo тex пop, пoкa нe дoбьeтecь нyжныx peзyльтaтoв.

    Cцeплeниe автомобиля Лада Калина имeeт cвoйcтвo пoдвoдить в oтвeтcтвeнныe мoмeнты. Ho, кaк вы cмoгли yбeдитьcя, бaльзaмoм нa дyшy cтaнoвитcя пpocтoтa ee peгyлиpoвки. Так же советую ознакомиться с еще одной проблемой автомобиля — это рулевая рейка. Мы подробно рассказали о том, как провести ремонт своими руками.

    Как своими руками выполнить регулировку сцепления на Калине

    В процессе эксплуатации автомобиля водитель сталкивается с рядом проблем, которые говорят о том, что необходима регулировка сцепления на Калине. Из-за особенностей механизма, установленного на этих ВАЗах, даже при износе накладок ведомого диска тросик привода выключения сцепления автоматически удлиняется.

    Это позволяет автолюбителю корректировать ход педали лишь изредка, при возникновении неисправностей. Но и в этих случаях есть возможность обойтись своими силами, не прибегая к услугам автосервиса.

    Устройство и работа сцепления Калины

    Агрегат относится к механизмам сухого типа, однодисковый, с центральной нажимной пружиной. Выключение при нажатии на педаль осуществляется тросом, снабженным храповиком. Эта деталь позволяет тросику автоматически изменять длину в зависимости от износа накладок диска и обеспечивает постоянное беззазорное прилегание муфты с выжимным подшипником к корзине.

    Нажимной диск вместе с пружиной диафрагменного типа заключены в кожух. Все вместе и принято называть корзиной сцепления. Между этим механизмом и маховиком расположен ведомый диск. Его ступица соединена с первичным валом КПП.

    При воздействии на педаль тросик натягивается, поворачивая вилку. Нижняя втулка ее запрессована в картер сцепления, верхняя — съемная. Усилие при повороте вилки через муфту и выжимной подшипник сцепления передается на нажимную пружину и нажимной диск, выключая механизм.

    При отпущенной педали сцепление должно полностью передавать крутящий момент двигателя на трансмиссию. Нажатая педаль в норме полностью отключает ее от двигателя. Признаками необходимости регулировки сцепления на Калине можно считать:

    • превышение полного хода педали (в норме — 146 мм от положения в опущенном состоянии до упора в пол) — необходима регулировка троса сцепления;
    • при нажатой педали включение передачи происходит со скрежетом или треском — сцепление не выключается полностью;
    • при пуске двигателя слышно завывание в картере — износ выжимного подшипника;
    • рывки при начале движения свидетельствуют о недостаточной плавности включения сцепления;
    • при езде на 3-4 передаче при нажатии на газ быстро растут обороты двигателя, а ускорение замедляется — пробуксовка дисков, возможно, из-за износа накладок или недостаточной длины троса.

    Как правило, корректировать работу сцепления приходится после его ремонта для приведения механизма автоматической регулировки в рабочее состояние.

    Эта операция может потребоваться и в том случае, если Калина долгое время не эксплуатировалась или работала в зимнее время.

    В подобных случаях компенсатор износа может утрачивать часть своих функций и не справляется с регулировкой длины тросика.

    Корректировка работы механизма

    При появлении различных посторонних звуков во время выключения сцепления в процессе эксплуатации автомобиля нужно проверить зазор на вилке привода и при необходимости откорректировать его. Регулировка троса сцепления выполняется в таком порядке:

    1. Снять воздушный фильтр и вытянуть тросик за наконечник на максимальную длину.
    2. Штангенциркулем замерить расстояние между наконечником и вилкой. В норме это расстояние не должно отклоняться от значения 2,7 мм.
    3. При обнаруженных несоответствиях повернуть поводок на резьбе до установления нужной величины. Отпустить наконечник троса: при этом он должен плотно прижаться к вилке.
    4. Нажать на педаль сцепления 3-4 раза для приведения в действие автоматической коррекции длины тросика, произвести замер снова.

    При повторном замере может снова обнаружиться отклонение от значения 2,7 мм. В этом случае нужно заново выполнить описанные действия, чтобы отрегулировать длину троса.

    Сцепление на Калине может издавать скрипы и шумы и после регулировки. Они могут быть вызваны трением поводка наконечника о вилку. Шум в этом случае доносится со стороны двигателя и устраняется нанесением смазки на место контакта гайки наконечника троса и вилки. Другие возможные причины — скрип педали, скрежет троса при трении о кожух — устраняются нанесением смазки. В некоторых случаях источником шума может быть датчик педали сцепления.

    Устранение неисправностей, связанных с датчиком

    Этот механизм устанавливается только на сцепление Лада Калина с электронной педалью газа. Функция его состоит в управлении режимами двигателя при переключении передач, начале движения и пр. Неисправности датчика отражаются на контроллере двигателя обозначением «ошибка 0830», при этом загорается лампа Check Engine.

    Физически неисправности ощущаются как рывки машины при переключении передачи, при работе двигателя на малых оборотах или внезапное возрастание либо падение оборотов двигателя, если нажать на педаль. Отрегулировать датчик сцепления на Калине нельзя, его придется полностью заменить.

    Деталь эта расположена над педалью, под рулевой колонкой. Покупая новый, следует выбрать датчик 1118-3720015 (для Калины, Приоры, Гранты). Замена его немного осложняется труднодоступностью 2 саморезов, на которых он крепится к кронштейну педали.

    Для снятия датчика нужно выдернуть держатель колодки проводов из отверстия на кронштейне педали. Затем отсоединить ее от жгута проводов приборной панели. Крючок пружины вывести при помощи отвертки из держателя и открутить крепление датчика на кронштейне педали (саморезы).

    Датчик сцепления снимается вместе с держателем, освобождается и заменяется. Сборку производить в обратной последовательности, начиная с крепления датчика на стержни держателя.

    Отрегулировать сцепление Лада Калина или заменить датчик не очень сложно. При проведении работ двигатель должен быть заглушен. Если после регулировочных мероприятий посторонние шумы и другие неисправности не исчезли, следует обратиться в автосервис для диагностики и возможного ремонта с заменой дисков сцепления.

    Настройка механизма сцепления на Lada Kalina в домашних условиях

    Как и все «тазики», Kalina вовсе не безупречна. За более чем десятилетнюю историю модель не раз дорабатывалась, но избавиться от некоторых проблем так и не удалось. В среде «калиноводов» признано, что механизм передачи крутящего момента в силу своих конструктивных особенностей является слабым звеном автомобиля. Несмотря на все модернизации в этой области, автолюбителям приходится периодически производить наладку муфты.

    Особенности сцепления ВАЗ 2112

    Машина оснащена однодисковой фрикционной муфтой сухого типа с центральной нажимной пружиной. Любой автомобилист прежде, как отрегулировать сцепление на Калине, должен учитывать, что педаль управления соединена с диском посредством троса со специальным храповым механизмом.

    Как работает автоподтяжка троса?

    В результате интенсивной эксплуатации фрикционные накладки диска постепенно истираются. Встроенный в конструкцию привода храповый механизм позволяет какой-то период времени компенсировать износ – он натягивает понемногу трос. В процессе работы устройства вилка осуществляет поворот и втулочная пружина постепенно сжимается. В результате фиксаторы наконечника троса сжимаются, после чего последний освобождается и натягивает трос.

    Назначение данной конструкции – облегчить процесс обслуживания. По замыслам вазовских инженеров механизм должен избавить владельца от необходимости выполнять регулировку самостоятельно. Но это все только в теории, а на практике выходит, что без настройки муфты не обойтись.

    Когда следует делать регулировку?

    Перед тем, как отрегулировать сцепление на автомобиле Калина, нужно определить момент, когда автофиксация троса уже не функционирует. Это несложно, тем более что машина сама сигнализирует о неполадках:

    1. Падение тяги, фрикционная муфта не обеспечивает надежную связь маховика с диском. Следствием такого дефекта будет потеря значительной части силы крутящего момента.
    2. Педаль управления муфтой не возвращается в начальное положение, что, собственно, является следствием первого пункта.
    3. Плохое выключение муфты – педаль не нажимается до упора, что затрудняет переключение передач.

    Симптомы, впрочем, аналогичны тем, когда нужна регулировка сцепления на ВАЗ 2107 , так что автолюбители с опытом могут пропустить этот блок и приступить непосредственно к проверке.

    Как проверить сцепление?

    Чтобы наверняка убедиться в необходимости наладки механизма, следует выполнить ряд элементарных проверок:

    • Несколько раз нажать на педаль и отпустить – любые посторонние звуки недопустимы. Для лучшего контроля нажимать можно рукой, так более полно ощущается ход педали.
    • Проконтролировать педаль на предмет заеданий, если она возвращается с ощутимыми подергиваниями, то без регулировки не обойтись.

    • Проверить полный ход педали при помощи линейки или рулетки. Несколько раз нажать и отпустить педаль, после чего замерить расстояние ее наружной кромки до пола, если оно больше 146 мм, то нужна регулировка механизма.
    • Проконтролировать перемещение поводка троса относительно вилки выключения муфты, максимальное расстояние между этими элементами – 27 мм.
    • При биении накладок ведомого диска более 0,5 мм также требуется наладка.

    При выполнении проверок важно, чтобы мотор авто был заглушен.

    Без шума и пыли: как правильно отрегулировать сцепление на универсале Калина самостоятельно?

    Приступать к работе нужно не ранее, чем двигатель полностью остынет. Методика наладки проста и не требует визита в автосервис, потому что все можно делать самому. Поэтапно схема выполнения работ выглядит следующим образом:

    • Перед тем, как отрегулировать привод сцепления на Калине, следует открыть капот моторного отсека и демонтировать воздушный фильтр.
    • Оценить визуально состояние кожуха троса и заменить его в случае наличия повреждений.
    • Потянуть на себя наконечник, чтобы трос взял полную натяжку. После этого проверить штангенциркулем расстояние между вилкой и поводком.
    • Если измерения показали более 27 мм, то расстояние корректируется вращением поводка по резьбе наконечника.
    • Нажать и отпустить педаль муфты несколько раз, повторить замеры.
    • При необходимости повторить регулировку до получения необходимых нормативов.

    Технология настройки муфты на Kalina не настолько сложна, как установка сцепления ВАЗ 2110 , поэтому вполне реализуема в гаражных условиях без привлечения специалистов. И этот факт радует отечественных автомобилистов, потому что муфта играет важную роль в управлении автомобилем.

    Регулировка сцепления на Калине

    Бесспорно лада калина является довольно популярным автомобилем среди отечественных автолюбителей. Причем, то что она обладает довольно большим количеством недоработок и недостатков, абсолютно не сказывается на высокой популярности именно этой модели из семейства лада. Сцепление на калине всегда отличалась своей проблемностью. Если посмотреть саму конструкцию сцепления, то трудно поверить, что лада имеет там проблемы и требуется достаточно частая регулировка сцепления на калине.

    1. Конструкция сцепления на лада калина
    2. Признаки необходимости регулировки троса сцепления
    3. Как отрегулировать трос сцепления

    Конструкция сцепления на лада калина

    Автомобиль лада калина оборудована сухим типом сцепления, имеющим одинарный диск и центральную нажимную пружину. В конструкции лада имеет храповой механизм для регулировки длины троса. Процесс работы сопровождается постоянным стиранием фрикционных накладок диска, а трос от этого меняет свою натяжку и тут в дело вступает храповой механизм, который и компенсирует этот износ. Процесс работы храпового механизма выглядит следующим образом:

    • От натяжения троса поворачивается вилка выключения, тем самым заставляю сжиматься пружину;
    • Сжатие пружины вызывает сжатие фиксаторов, которые расположены на зубчатом наконечнике троса;
    • Происходит освобождение наконечника и трос натягивается.

    Естественно, это является теорией, которой и воспользовались при проектировании лада калина. Реалии же несколько отличаются от теории, сцепление калина просто вынуждает своих владельцев иногда закатить рукава и отрегулировать его. Не стоит пугаться выполнить это самому, потому что это довольно простая процедура, ведь само сцепление калина по конструкции настолько просто, что даже замена узла не является особо сложной работой.

    Признаки необходимости регулировки троса сцепления

    Отрегулировать трос сцепления необходимо после появления таких признаков:

    • Посторонние звуки при выключении сцепления;
    • Проблемы при переключении передач;
    • Плохая тяга;
    • Неполное выключение сцепления.

    Регулировка троса сцепления Лада Калина

    Проверить сцепление можно выполнив несколько нехитрых действий: при отключенном двигателе надо несколько раз выжать педаль сцепления, при этом стоит внимательно слушать, нет ли в процессе нажатия каких-либо посторонних шумов.

    Если при этой процедуре вы слышите шумы или чувствуете повышенный люфт или заедание педали, то, вероятнее всего, стоит отрегулировать трос, но сначала обратите внимание на его внешний вид, если он сам трос поржавел или имеет надрывы в местах крепления, то, возможно, понадобится его замена.

    Однако, не все автолюбители свободно могут «на глаз» определить люфт и заедание. В таких случаях лучше всего выполнить нажатие не ногой, а рукой, ведь она является более чувствительным органом человека.

    Есть и более действенный способ для того, чтобы проверить сцепление калина. Заключается он в измерении хода педали, для этого надо:

    • Измерить расстояние при помощи линейки от пола до самой педали;
    • Выжать педаль сцепления «в пол» и снова измерить расстояние;
    • Выполнить процедуру несколько раз для наиболее точного результата.

    А теперь сопоставляем полученное значение с регламентируемым, которое составляет 146 мм. Если вы имеете большее значение, то регулировка просто неизбежна.

    Как отрегулировать трос сцепления

    Итак, то что надо отрегулировать сцепление на калине уже понятно, неясно только как это сделать. Тут нет ничего сложного и необязательно прибегать к услугам автосервисов, ведь можно это выполнить самостоятельно. Рассмотрим всю процедуру поэтапно для лучшего понимания процесса:

    • Открываете капот и снимаете воздушный фильтр;
    • Визуально оцените трос и, если он в неудовлетворительном состоянии, то выполняется замена на новый;
    • При помощи штангенциркуля измерьте расстояние между поводком и рычагом вилки;
    • В случае если полученное значение выше 27 мм, то надо его исправить, вращая поводок по резьбе наконечника;
    • Несколько раз нажмите и отпустите педаль и повторите процедуру;
    • Повторять надо до выравнивания результатов с регламентируемым значением.

    Вы видите, что процедура достаточно проста и выполнить ее самому не составит особого труда. Но все-таки если вам таки не удалось выполнить отрегулировать трос, то обратитесь в автосервис, ведь не исключена поломка непосредственно в самом узле, а значит, необходима замена какого-либо элемента или всего узла в целом. И хотя лада отличается простотой в ремонте, сложные работы пусть лучше выполняют подготовленные специалисты.

    Неисправности сцепления. Самостоятельная регулировка сцепления на Лада Калина

    Наши Калины, Приоры и прочие «ТАЗы» семейства ВАЗ не лишены недостатков, с которыми хочешь не хочешь — приходится мириться. Первый ВАЗ 1117 с кодовым названием «Калина» впервые сошел с конвейера АВТОВАЗа в 2004 году, с тех пор машина существенно изменилась, но проблем, как мне кажется, меньше не стало.

    Среди недостатков Лада Калина есть много «болячек», но сегодня я затрону лишь одну из них, на мой взгляд, самую актуальную и часто встречающуюся всем «Калиноводам». Возможно, многие уже догадались, что речь пойдет о неисправностях сцепления, а также о том, как отрегулировать сцепление на Калине.

    На Лада Калина устанавливается однoдиcкoвoe «сухое» сцепление, которое имеет центральную нажимную пружину и трос соединенный с педалью при помощи храпового мexaнизма. Особенность механизма в способности автоматически регулировать длину троса. Это очень удобно и решает многие проблемы связанные с регулировкой сцепления. Однако, как не крути, регулировать сцепление на Калине своими руками все же приходится.

    Неисправности сцепления Лада Калина

    Длительная эксплуатация оставляет свой след на механизме сцепления, стираются и становятся тоньше накладки ведомого диска. Для того, чтобы компенсировать этот износ, хpaпoвый механизм, как мы уже говорили в автоматическом режиме компенсирует степень изнocа и производит подтяжку троса. Осуществляется это путем поворота вилки выключения, заставляющей пружину, которая находится во втулке механизма регулировки, cжaтьcя. Пружина в свою очередь, сжимает фиксаторы зубчатого наконечника троса, после чего наконечник освобождается и производит подтяжку троса.

    Признаки свидетельствующие о необходимости регулировать сцепление на Лада Калина

    Среди явных симптомов таких как: проблемы с включением передач, посторонние звуки во время выжимания педали сцепления, плохая тяга и не полностью выключающееся сцепление, существуют и другие признаки, которые указывают на необходимость регулировки сцепления Лада Калина. Для того чтобы их выявить проведите несложную проверку.

    1. Двигатель должен быть полностью заглушен.
    2. Выжмите педаль сцепления несколько раз и послушайте, нет ли во время нажатия посторонних звуков, например, трение, скрип, щeлчкание и т. д.
    3. Обратите внимание нет ли заедания во время движения педалью. Если ногой вы не можете почувствовать, попробуйте выжать педаль рукой и проверьте ход.
    4. Если во время движения педаль дергается или заедает — скорее всего необходима регулировка сцепления.

    Другие признаки необходимости регулировать сцепление Лада Калина:

    1. Возьмите линейку и проверьте расстояние от пола машины до наружной части педали.
    2. Полностью выжмите педаль, чтобы она уперлась в пол.
    3. Отпустите ее и опять проверьте расстояние, если оно превышает 14,6 cм., необходимо произвести регулировку хода педали.
    4. Если: полный ход педали – 14,6 cм, нижний поводок троса свободно перемещается относительно рычага вилки выключения больше чем нa 2,7 cм., существует биение накладок ведомого диска более 0,5 мм., а расстояние между накладками и заклепками меньше 0,2 мм — необходима регулировка или полная замена сцепления.

    Как правильно отрегулировать сцепление на Лада Калина своими руками?

    1. Откройте капот и снимите воздушный фильтр.
    2. Найдите наконечник и потяните за него для того чтобы обеспечить тросу максимальное натяжение.
    3. Используя штангенциркуль, проверьте расстояние между рычагом вилки и поводком. Если расстояние больше 2,7 cм., поверните поводок по резьбе наконечника для исправления размера.
    4. Когда отрегулируете расстояние, несколько раз выжмите сцепление и снова проверьте зазоры. Если произошло смещение, снова все подкорректируйте. Делать это нужно до тех пор, пока вы не получите требуемый результат.

    Если же у вам так и не удалось отрегулировать сцепление на Калине, обратитесь к специалистам, или произведите полную его замену. Хотя если вы не смогли выполнить регулировку сцепления, то вряд ли вам стоит браться за выполнение работ по его замене.

    Читать еще:  Регулировка дверей ваз 2106
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
