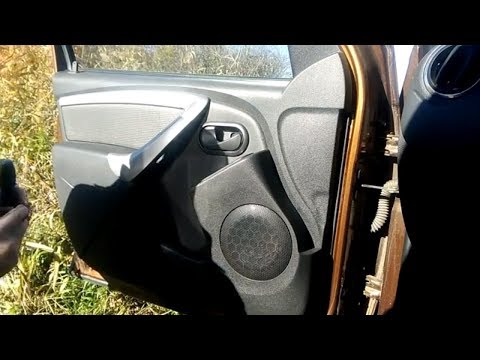

Как снять обшивку двери рено дастер — фото и видео

Снятие обшивки двери Дастер. Видео, инструкция как снять обшивку двери на Дастере

дастер дверь без покраски


Ключом Torx Т откручиваем винт крепления. Снимем дверную карту пластиковую обшивку по методике ниже: Чтобы снять обшивку, нужно тянуть за край постепенно отщёлкивая клипсы-пистоны и отдирая обшивку от мастики между ней и корпусом двери.

Главная Автомобили — Рено Рено Дастер (Renault Duster) 4х2; 4х4 с двигателями 1,6i, 2,0i. Ключом…

Откручиваем винт крепления ручки торкс т

Решил делать самостоятельно и начать с водительской двери. Обшивку двери сняли Таким образом, карта двери уже свободна и демонтирована с автомобиля. Чтобы вытащить разъемы нужно нажать на фиксаторы и потянуть вверх.

Поддеваем и вытягиваем фильтр-защиту динамика. Откручиваем 4 винта и вытягиваем колонку с двери. Отсоединяем фиксатор проводов и удаляем динамик полностью.

Теперь нужно отсоединить пистоны при помощи специального инструмента и отвертки. Провода продеваем и полностью освобождаем каркас.

Далее снимаем динамик в передней двери Дастер. К слову, динамики во всех дверях штатного размера — 13 дюймов.

Держится динамик на 4 саморезах. Снимаем фишку с колонки, нажав на кнопку-фиксатор.

Решил делать самостоятельно и начать с водительской двери. Да, жаль немного опоздал со временем теплые летние деньки уже ушли , но спешить мне некуда — буду клеить потихоньку.

Пед началом работ еще не одну неделю изучал суть вопроса и какие материалы использовать, общался с бывалыми в этой теме, прочитал множество отчетов и советов StP. Ключевыми особенностями выбора были: Аналогично отсоединяем колодку жгута проводов от выключателя управления электростеклоподъемниками задних дверей. Сжав два фиксатора колодки жгута проводов, отсоединяем её от выключателя блокировки электростеклоподъемников задних дверей.

Ключом Torx Т отворачиваем винт крепления внутренней ручки двери… …и вынимаем ее из обивки двери, выводя тягу из отверстия рычага ручки. После снятия винта, ручка остается держаться на металлическом приводе-тяге замка.

С помощью шлицевой отвертки снимаем заглушку для разборки дверной ручки. Ключом Torx Т откручиваем винт крепления.

Снимаем фишку с колонки, нажав на кнопку-фиксатор. Дверная обшивка Дастера остается держаться только на пистонах по периметру обшивки их расположение ниже на фото , а также на заводской мастике. Чтобы снять обшивку, нужно тянуть за край постепенно отщёлкивая клипсы-пистоны и отдирая обшивку от мастики между ней и корпусом двери.

Снятие обшивки передней двери Renault Logan/Sandero/Stepway 2

Приподняв обшивку отводим кнопку блокировки замка двери.

Как снять дверную обшивку на Рено Дастер

Ключом Torx Т откручиваем винт с торца обшивки. Далее аккуратно поддеваем декоративную часть дверной ручки и снимаем её, предварительно можно обернуть отвертку тканью.

Как снять обшивку двери на Рено Дастер

Снимаем накладку на ручке Дастера — как разобрать дверь рено дастер на пистонах. Ключом торкс откручиваем вторую часть дверной ручки. Шлицевой отверткой поддеваем кожух динамика и снимаем. Фишку колонки удерживает скрытая кнопка-фиксатор. Сняв ее, вы сможете добраться до винтов, которые удерживают дверную обшивку.

Сама обшивка держится на пистонах, они расположены по периметру двери, кроме этого, нужно обратить внимание на заводской мостик, так как там тоже есть пистоны.

Как снять дверную обшивку на Рено Дастер

Клипсы будут отсоединяться сами, если осторожно потянуть обшивку за край. Учтите, что обшивка держится еще и на мастике, она промазана по периметру, приклеена таким образом к двери.

Отодрать ее можно, однако действовать надо аккуратно, чтобы не порвать хрупкую часть декоративного материала. Если приподнять обшивку, то можно заметить кнопку, при помощи которой блокируется дверной замок.

Она будет мешать снятию, поэтому ее тоже нужно аккуратно как разобрать дверь рено дастер. Мешают и провода, поэтому их жгуты удаляются, и только тогда дверь можно будет освободить от всего декоративного материала. Как видно, это не самая сложная процедура, однако если вы все еще не уверены, то помочь понять, как снять обшивку двери на Рено Дастер, вам сможет видео: Задняя дверь По сути, работа с задней дверью мало чем отличается от аналогичных действий с передней.

Все крепления точно такие же, ручка и кнопка замка снимается так. Далее справа-налево как разобрать дверь рено дастер стрелки постепенно отщелкиваем все защелки, но только снизу! После чего аккуратно пытаемся выгнуть лицевую половинку ручки в направлении стрелки для того, что бы вынуть данный упор из отверстия.

Как только вы это сделали — смело срываете с верхних защелок. Самое время после это вынуть кнопочный блок управления стеклоподъемниками и отсоединить от фишки с проводами.

Снятие обшивки передней двери на Рено Дастер своими руками

Выкручиваем винт как разобрать дверь рено дастер хромированного рычага открытия двери у меня он под пластиковой заглушкой слева сверху на фото и снимаем его с металлической тяги. Откручиваем вот этот винт сверху дверной ручки и еще один винт снизу ручки под квадратной пластиковой заглушкой.

Отсоединяем фиксатор проводов и удаляем динамик полностью. Теперь нужно отсоединить пистоны при помощи специального инструмента и отвертки. Провода продеваем и полностью освобождаем каркас.

Обшивку двери сняли Таким образом, карта двери уже свободна и демонтирована с автомобиля. Установка проводится в строго обратном порядке. Снятая обшивка изнутри выглядит так Для чего нужно снимать как разобрать дверь рено дастер двери?

Чтобы вытащить разъемы нужно нажать на фиксаторы и потянуть вверх. Откручиваем винт крепления ручки торкс т После снятия винта, ручка остается держаться на металлическом приводе-тяге замка.

С помощью шлицевой отвертки снимаем заглушку для разборки дверной ручки.

Расположение пистонов с внутренней стороны обивки передней двери. Поврежденные пистоны заменяем новыми.

Как снять дверную обшивку на Рено Дастер

  • Файлы
  • Двигатель

В данной статье описан процесс снятия дверной обшивки на примере передней двери на Рено Дастер, а также: как снять блок стеклоподъемника, как снять динамик.

Процесс снятия задних дверных обшивок — аналогичен. Фото расположение пистонов смотрите ниже.

Для справки: иное название дверной обшивки — «дверная карта».

Снять дверную обшивку требуется, например, для снятия наружного зеркала или для доработки дверей Дастера шумоизоляцией или для борьбы со скрипами и сверчками. Смотрите отдельную статью Хит-парад по скрипам Рено Дастер

Описание процесса демонтажа на примере передней левой двери Рено Дастер

Начинаем снятия с отстегивания блока управления ЭСП (электростеклоподъемники). Можно использовать пластиковую карту или плоскую отвертку. Блок «сидит» на фиксаторах по бокам.

Предварительно отключив зажигание. Снимаем блок ЭСП из обшивки двери Дастера и отключаем разъемы. Чтобы вытащить разъемы нужно нажать на фиксаторы и потянуть вверх.

Продолжаем разборку передней обшивки. Откручиваем винт крепления ручки (торкс т-30). После снятия винта, ручка остается держаться на металлическом приводе-тяге замка. Снимаем ручку с этой тяги и вынимаем.

С помощью шлицевой отвертки снимаем заглушку для разборки дверной ручки. Ключом Torx Т-20 откручиваем винт крепления.

Ключом Torx Т-20 откручиваем винт с торца обшивки. Далее аккуратно поддеваем декоративную часть дверной ручки и снимаем её, предварительно можно обернуть отвертку тканью.

Снимаем накладку на ручке Дастера — держится на пистонах. Ключом торкс-30 откручиваем вторую часть дверной ручки.

Шлицевой отверткой поддеваем кожух динамика и снимаем его.

Далее снимаем динамик в передней двери Дастер. К слову, динамики во всех дверях штатного размера — 13 дюймов.

Держится динамик на 4 саморезах.

Снимаем фишку с колонки, нажав на кнопку-фиксатор. Далее открывается доступ к винтам — откручиваем обшивку от двери.

Дверная обшивка Дастера остается держаться только на пистонах по периметру обшивки (их расположение ниже на фото), а также на заводской мастике. Чтобы снять обшивку, нужно тянуть за край постепенно отщёлкивая клипсы-пистоны и отдирая обшивку от мастики между ней и корпусом двери. Приподняв обшивку отводим кнопку блокировки замка двери. Вытаскиваем жгуты проводов и обшивка свободна.

Фото клипс-пистонов на обратной стороне дверной обшивки Renault Duster

Расположение пистонов на обшивке задней двери

Сборка двери в обратном порядке.

Если у Вас есть, что добавить к статье, или Вы хотите поделиться своим опытом на данную тему — пожалуйста, оставьте комментарий

Читать еще:  Снятие и замена ламп заднего фонаря на Renault Logan 2

Если Вы являетесь автором отчета о ремонте, доработке автомобиля Renault или рекомендуете материал для Базы знаний Renault-Drive — пожалуйста, сообщите нам об этом

Понравилась статья? Поддержите Renault-Drive: поделитесь с друзьями, кнопки ниже.

Renault Duster Manual

Инструкция по ремонту и эксплуатации Рено Дастер

Снятие обивки передней двери Рено Дастер

Работу проводим при ремонте или замене наружного зеркала, стеклоподъемника, замка двери, наружной ручки двери, замене стекла двери.
Операции показываем на двери водителя.

Поддеваем шлицевой отверткой с тонким лезвием блок управления электростеклоподъемниками и, преодолев сопротивление фиксаторов…

…извлекаем его из отверстия в обивке двери.
Нажав на фиксатор колодки жгута проводов…

…отсоединяем её от выключателя управления элетростеклоподъемниками передних дверей.
Аналогично отсоединяем колодку жгута проводов от выключателя управления электростеклоподъемниками задних дверей.

Сжав два фиксатора колодки жгута проводов, отсоединяем её от выключателя блокировки электростеклоподъемников задних дверей.

Ключом Torx Т-30 отворачиваем винт крепления внутренней ручки двери…

…и вынимаем ее из обивки двери, выводя тягу из отверстия рычага ручки.

Поддеваем шлицевой отверткой с тонким лезвием заглушку в подлокотнике двери.

Ключом Torx Т-20 отворачиваем саморез крепления подлокотника к кронштейну внутренней панели двери.

Ключом Torx Т-20 отворачиваем саморез крепления обивки к торцу двери.

Поддеваем шлицевой отверткой с тонким лезвием декоративную облицовку ручки двери…

Ключом Torx Т-30 отворачиваем саморез крепления ручки к двери.

Поддеваем шлицевой отверткой с тонким лезвием крышку динамика…

…и откидываем крышку вниз.

Ключом Torx Т-20 отворачиваем четыре самореза крепления динамика к обивке двери.

Извлекаем динамик из ниши в обивке двери.

Нажав на фиксатор…

…отсоединяем колодку проводов от динамика.

Ключом Torx Т-20 отворачиваем три самореза крепления обивки двери.

Потянув за край обивки, отделяем ее от внутренней панели двери, преодолевая сопротивление одиннадцати пистонов и клеющей мастики, нанесенной снизу и по бокам.
Приподняв обивку, выводим кнопку блокировки замка двери из отверстия в обивке.

Выводим колодки жгутов проводов через отверстие в обивке двери… …и снимаем обивку двери.

Расположение пистонов с внутренней стороны обивки передней двери.
Поврежденные пистоны заменяем новыми.
Устанавливаем обивку передней двери в обратной последовательности.

Быстро снимаем обшивку на дверях Renault Duster

Duster Renault― внедорожник бюджетного ценового сегмента, который больше десяти лет входит в десятку самых популярных автомобилей РФ. Модель имеет надежную конструкцию кузова, конкретно для Рено Дастер снятие обшивки передней двери не относится к категории частых ремонтов. Чаще водителям приходится менять и укреплять облицовку со стороны задних пассажиров, поскольку через дверную карту в салон постоянно проникает вода.

Какие инструменты потребуются для демонтажа обшивки

Переустановить дверную карту можно самостоятельно. В зависимости от навыка, демонтаж занимает 20–60 минут. Для быстрых работ понадобятся следующие инструменты:

  • отвертка плоская;
  • готовка торцевая Torx 20,25, 30;
  • пластиковый или деревянный клин;
  • нож строительный;
  • набор пистонов для монтажа;
  • герметик автомобильный или мастика.

Порядок демонтажа

Чтобы снятие обшивки двери Дастер заняло не более получаса, важно придерживаться порядка работ.

Использование клипсодера ускорит работы.

Перечислим, в каких случаях придется демонтировать облицовку:

  • при замене штатной карты на тюнинговый вариант;
  • для устранения течи с проема задней двери в салон;
  • при доработке шумоизоляции.

Заводская сборка Дастер имеет свои слабые стороны, как в первой генерации, так и в версии рестайлинг. У внедорожника минимальная шумоизоляция салона, поэтому при ремонте рекомендуется шумить двери, колесные арки, крышку багажника. Рассмотрим, как снять обшивку двери Дастер по шагам:

  1. Отключить минусовую клемму с аккумуляторной батареи.
  2. Поддеть отверткой сетку динамика, вытащить, открутить четыре винта на 25 ключом Т25, вытащить динамик.
  3. Отверткой или пластиковым клином поддеть накладку декоративной панельки на подлокотнике. Под заглушкой найти винт, отвернуть его.
  4. Поддеть край верхней панели подлокотника, накладка закрепить фиксаторами, преодолеть их сопротивление, подложив пластиковый клин.
  5. Отвернуть винты крепления, расположенные под накладкой, винт передней дверной ручки.
  6. Поддеть ручку открывания двери, отсоединить штекер тяги от рычага, вынуть из посадочного места.
  7. Разъединить блок электропитания на стеклоподъемник.
  8. В торце двери вывернуть винт на 30. После того как все винты с дверной карты сняты, обшивка удерживается 7 пистонами по периметру, двумя клипсами по центру и слоем автомобильной мастики.
  9. Плоскую отвертку или деревянный клин просунуть под обшивку снизу, потянуть на себя и аккуратно отщелкивать пистоны по периметру, одновременно отрывая герметик. Мастера рекомендуют поддеть облицовку в правом углу и просунуть под дверную карту строительный нож на 1–2 см. Провести резаком по периметру, срезать мастику, затем начинать отщелкивать пистоны.
  10. После демонтажа обшивки снять ножом автомобильный заводской герметик с внутренней части дверной карты и металла двери.

Особенности разборки задних и передних дверей

Половина владельцев ищут ответ на вопрос о том, как снять обшивку задней двери Рено Дастер после первого дождя. Под ковриком заднего пассажира начинает скапливаться вода. Дефект происходит при нарушении герметичного слоя между облицовкой и дверной панелью, нарушении изоляции сетки динамика, при забитых отводных каналах. Устраняют проблему несколькими способами, для этого нужно:

  1. Открыть резиновый клапан в нижней части двери.
  2. Промазать герметиком облицовку без демонтажа, минусовую клемму с АКБ можно не снимать.
  3. Провести полный комплекс работ с демонтажем задней дверной карты.

С задних дверей обшивка снимается аналогично водительской с отключением всей электропроводки.

Стандартный герметик можно заменить D-образным уплотнителем. Резинку режут пополам по периметру для установки в прорези на дверь.

Мастера не рекомендуют срезать старый герметик полностью, при установке облицовки шов мастики должен точно лежать по периметру, линия заводской проклейки покажет ширину липкого слоя.

Что можно сделать после демонтажа дверной карты

После этого проводится следующий ремонт:

  1. Установка новой аудиосистемы.
  2. Укладка шумоизоляции.
  3. Антикоррозийная обработка внутренних карманов.
  4. Ремонт, коррекция замков дверки.
  5. Проверка работы стеклоподъемника, замена стекла.

После ремонта можно использовать старые клипсы и пистоны для установки обшивки, если на пластиковых деталях не деформирована юбка. Для Рено Дастер подходят оригинальные крепежи и ремкомплект для Логан.

Мастика и герметик

Устанавливать облицовку рекомендуется на черный герметик DoneDeal. Материал относится к средней ценовой категории и отличается стойкостью к вибрациям, сохраняет эластичность до 3 лет, препятствует проникновению влаги. Скопившаяся вода в дверном проеме уходит через заводские дренажные отверстия.

Чтобы предотвратить быстрое гниение металла, рекомендуется разобрать и обработать дверной проем перед установкой обшивки антикором на основе парафина. Если вместо мастики используется резиновый уплотнитель, то элемент приклеивается автомобильным клеем.

Как снять обшивки передней и задней двери. Renault Duster (Рено Дастер).

Для просмотра онлайн кликните на видео ⤵

Как снять дверные карты на Renault Duster? Подробнее

Как разобрать переднюю дверь Рено дустер(RENAULT duster)2012г.в.спец авто города Подробнее

Как снять стёкла с передней и задней двери. Renault Duster (Рено Дастер). Подробнее

Рено Дастер снимаю панель на двери Подробнее

Обшивка задней двери снятие, установка. Рено Логан, Сандеро, Дастер, Лада Ларгус. | Видеолекция#2. Подробнее

Как снять обшивку двери ( Renault duster) Подробнее

Как снять переднюю и заднюю дверь. Renault Duster (Рено Дастер). Подробнее

Шумоизоляция дверей Renault Duster + виброизоляция Подробнее

Renault Duster disassembly door (разборка дверей Renault Duster ) Подробнее

Renault Duster, протекают дверные карты. Как исправить? Подробнее

Renault duster(рено дустер)2019г.в как снять карту передней двери,вытащить стекло, все нюансы. Подробнее

Renault Duster: устраняем хруст и скрип внутренних ручек дверей Подробнее

Тонирование RENAULT DUSTER без разборки дверей Подробнее

Решаем проблему: не закрываются в мороз двери «Рено Дастер» Подробнее

Renault duster(рено дустер)2019г.в.новая модель, как снять карту задней двери,вытащить стекло, боком Подробнее

Разборка и шумоизоляция салона Renault Duster Подробнее

Как снять наружные дверные ручки. Renault Duster (Рено Дастер). Подробнее

Как снять обшивку крышки багажника на Рено Дастер Подробнее

Renault Duster, устранение скрипа декоративной накладки ручки двери Подробнее

Рено Дастер как снять обшивку двери — излагаем во всех подробностях

Для снятия обшивки задней двери на Рено Дастер не понадобится прилагать много усилий, да и времени много это не займет. Все просто делается своими руками с минимум инструментов.

Читать еще:  Замена масла в коробке передач Renault Duster

Как снять обшивку двери рено дастер: фото и видео

дастер дверь без покраски

Провода продеваем и полностью освобождаем каркас. Снимаем накладку на ручке Дастера — держится на пистонах.

Renault Duster > Кузов > Снятие обивки передней двери Рено Дастер. Выводим колодки жгутов проводов…

Фото расположение пистонов смотрите ниже.

Поддеваем и вытягиваем фильтр-защиту динамика. Шлицевой отверткой поддеваем кожух динамика и снимаем. Фото расположение пистонов смотрите ниже.

Держится динамик на 4 саморезах. Снимаем фишку с колонки, нажав на кнопку-фиксатор. Далее открывается доступ к винтам — откручиваем обшивку от двери.

Дверная обшивка Дастера остается держаться только на пистонах по периметру обшивки их расположение ниже на фото , а также на заводской мастике. Чтобы снять обшивку, нужно тянуть за край постепенно отщёлкивая клипсы-пистоны и отдирая обшивку от мастики между ней и корпусом двери. Обшивку двери сняли Таким образом, карта двери уже свободна и демонтирована с автомобиля.

Установка проводится в строго обратном порядке. Снятая обшивка изнутри выглядит так Для чего нужно снимать обшивку двери?

Как известно, всякие бывают проблемы, которые толкают владельца автомобиля на проведения ремонтных операций. Как и всегда, для того чтобы что-то починить, для начала нужно это снять.

Но, какие факторы толкают на демонтаж обшивки передней двери своего автомобиля: Сломанные и поврежденные держатели подлежат замене.

Если при снятии обивки держатель остался в панели двери, извлекаем его при помощи специального съемника и заменяем на новый.

При установке обивки прижимаем ее к панели двери, чтобы держатели зафиксировались в отверстиях. Дальнейшая сборка проводится в обратной последовательности.

Снятие обивки задней двери на Renault Duster В зависимости от комплектации задние двери могут быть оборудованы стеклоподъемниками с ручным приводом. Чтобы вытащить разъемы нужно нажать на фиксаторы и потянуть вверх.

Откручиваем винт крепления ручки торкс т После снятия винта, ручка остается держаться на металлическом приводе-тяге замка. С помощью шлицевой отвертки снимаем заглушку для разборки дверной ручки.

Выводы

Демонтаж обшивки двери Рено Дастер проводится достаточно легко. Эта операция может занять от 30 до 40 минут, в зависимости от наличия инструментов и желания автовладельца.

The following two tabs change content below.

Я просто болен автомобилями. Стараюсь подробно изучить каждый автомобиль, которым владел. Мне нравится ночная езда по улицам города. В своих автомобилях стараюсь осуществлять ремонт своими руками!

Тэги: Рено Дастер

Инструменты:

Расположение пистонов с внутренней стороны обивки передней двери. Поврежденные пистоны заменяем новыми.

дастер дверь без покраски

Устанавливаем обивку передней двери в обратной последовательности. Снятие обивки передней двери Рено Дастер.

Алгоритм снятия обшивки

Каким же образом проводится демонтаж обшивки двери на Рено Дастер. Рассмотрим, пошаговую инструкцию этого процесса:

  1. Как и во всех случаях, придется снять «клемму-минус» с АКБ.
  2. Начинать демонтаж необходимо со снятия блока управления стеклоподъемников. Для этого отверткой нужно поддеть спереди и вытащить его с фиксаторов.

Снимаем блок управления стеклоподъёмников

  • Далее, отключаем разъемы с пазов. Для установки маркировать их не нужно, поскольку разъемы разные и их не спутать.
  • Откручиваем винт на каркасе ручки открывания двери.

    Все места крепления обшивки к кузову автомобиля

  • Поддев отверткой заглушку, которая расположена на ручке закрывания двери. Под заглушкой имеется винт, который необходимо выкрутить.
  • Теперь, можно поддеть ручку верхней части и вынимая ее с пазов, демонтировать.
  • Откручиваем винт на задней торцовой части карты двери. Он расположен вверху.
  • Под декоративной ручкой, в верхней части имеется также винт крепления, который нужно снять.
  • Поддеваем и вытягиваем фильтр-защиту динамика.
  • Откручиваем 4 винта и вытягиваем колонку с двери. Отсоединяем фиксатор проводов и удаляем динамик полностью.
  • Теперь нужно отсоединить пистоны при помощи специального инструмента и отвертки.
  • Провода продеваем и полностью освобождаем каркас.

    Обшивку двери сняли

    Таким образом, карта двери уже свободна и демонтирована с автомобиля. Установка проводится в строго обратном порядке.

    Снятая обшивка изнутри выглядит так

    Для чего нужно снимать обшивку двери?

    Как известно, всякие бывают проблемы, которые толкают владельца автомобиля на проведения ремонтных операций. Как и всегда, для того чтобы что-то починить, для начала нужно это снять. Но, какие факторы толкают на демонтаж обшивки передней двери своего автомобиля:

    1. Первым является ремонт стеклоподъемника или его замена. Для этого придется разобрать дверь полностью.
    2. Тюнинг. Замена и доработка некоторых узлов способствуют снятию дверного каркаса.
    3. Оклейка шумо-виброизоляции.

    Внутренности дверей в виброизоляции, а снаружи двери шумоизоляция

    Вибро-изоляция двери вблизи

  • Повреждение двери. Для ремонтно-восстановительных работ требуется снять обшивку двери.
  • Эти и прочие факторы способствуют тому, что нужно демонтировать обшивку двери.

    Задняя дверь

    По сути, работа с задней дверью мало чем отличается от аналогичных действий с передней. Все крепления точно такие же, ручка и кнопка замка снимается так же. Если у вас комплектация, где колонки есть на задней двери, то их снимают, как и передние. Всегда нужно осторожно работать с проводами, снимать крепления, чтобы не деформировать их.

    Стоит заметить, что пластиковые клипсы легко ломаются, поэтому не стоит резко дергать обшивку или пытаться поддеть клипсы отверткой. А вот размер динамиков во всем салоне одинаковый, это стоит учитывать и при работе, и при замене музыкальной системы. Блок управления стеклоподъемником здесь меньше, поэтому снять его немного проще. Видео:

    Инструменты, детали и расходники

    Для проведения работ понадобится следующий инструмент:

    • Ключ Torx Т-20.
    • Torx Т-30.
    • Плоская отвертка.
    • Крестовая отвертка.
    • Мягкая ткань.
    • Запасные пистоны на случай, если родные сломаются.

    Снятие обшивки передней двери на Рено Дастер своими руками

    Многие автомобилисты, рано или поздно, задумывались над тем, как снять обшивку двери на своем «железном коне». Не исключением являются и владельцы Рено Дастер. Сказать, что это трудно – нет. Достаточно легкая операция, которую может совершить чуть ли не каждый автолюбитель.

    Алгоритм снятия обшивки

    Каким же образом проводится демонтаж обшивки двери на Рено Дастер. Рассмотрим, пошаговую инструкцию этого процесса:

    1. Как и во всех случаях, придется снять «клемму-минус» с АКБ.
    2. Начинать демонтаж необходимо со снятия блока управления стеклоподъемников. Для этого отверткой нужно поддеть спереди и вытащить его с фиксаторов.

    Снимаем блок управления стеклоподъёмников

    Все места крепления обшивки к кузову автомобиля

    Обшивку двери сняли

    Таким образом, карта двери уже свободна и демонтирована с автомобиля. Установка проводится в строго обратном порядке.

    Снятая обшивка изнутри выглядит так

    Для чего нужно снимать обшивку двери?

    Как известно, всякие бывают проблемы, которые толкают владельца автомобиля на проведения ремонтных операций. Как и всегда, для того чтобы что-то починить, для начала нужно это снять. Но, какие факторы толкают на демонтаж обшивки передней двери своего автомобиля:

    1. Первым является ремонт стеклоподъемника или его замена. Для этого придется разобрать дверь полностью.
    2. Тюнинг. Замена и доработка некоторых узлов способствуют снятию дверного каркаса.
    3. Оклейка шумо-виброизоляции.

    Эти и прочие факторы способствуют тому, что нужно демонтировать обшивку двери.

    Выводы

    Демонтаж обшивки двери Рено Дастер проводится достаточно легко. Эта операция может занять от 30 до 40 минут, в зависимости от наличия инструментов и желания автовладельца.

    Снятие и установка обивки задней двери Renault Duster

    Работу проводим при ремонте или замене стеклоподъемника, замка двери, наружной ручки двери, замене стекла двери.

    Поддеваем шлицевой отверткой с тонким лезвием выключатель электростеклоподъемника задней двери и извлекаем его из отверстия в подлокотнике.

    Нажав на фиксаторы колодки жгута проводов, отсоединяем ее от выключателя электростеклоподъемника.

    Ключом Torx Т-30 отворачиваем винт крепления внутренней ручки двери.

    Вынимаем ее из обивки двери.

    Выводя тягу из рычага ручки.

    Поддеваем шлицевой отверткой с тонким лезвием заглушку в подлокотнике двери.

    Ключом Torx Т-20 отворачиваем саморез крепления подлокотника к кронштейну внутренней панели двери.

    Поддеваем шлицевой отверткой с тонким лезвием декоративную облицовку ручки двери.

    Ключом Torx Т-30 отворачиваем саморез крепления ручки двери.

    Поддеваем шлицевой отверткой с тонким лезвием крышку динамика.

    Откидываем крышку вниз.

    Ключом Torx Т-20 отворачиваем четыре самореза крепления динамика к обивке двери.

    Вынимаем его из отверстия в обивке.

    Нажав на фиксатор, отсоединяем колодку проводов от динамика.

    Потянув за край обивки, отделяем ее от внутренней панели двери, преодолевая сопротивление девяти пистонов и клеющей мастики, нанесенной снизу и по бокам.

    Выводим колодку жгута проводов выключателя электростеклоподъемника через отверстие в обивке двери… …и снимаем обивку двери.

    Расположение пистонов с внутренней стороны обивки задней двери.
    Поврежденные пистоны заменяем новыми.
    Устанавливаем обивку задней двери в обратной последовательности.

    Шумоизоляция Renault Duster

    Шумоизоляция Renault Duster. Новенький Рено Дастер записался к нам на шумоизоляцию заранее, как и многие десятки Дастеров, шумоизоляцию которых мы уже сделали. Его владелец уже был у нас на шумоизоляции пару лет назад на предыдущей машине. И вот, новая покупка и сразу к нам на доработку. Нам очень приятно, что наши старые клиенты, покупая новую машину, возвращаются к нам вновь и вновь. Конечно, проблемы современных автомобилей можно зачесывать под одну гребенку: сильный шум от колесных арок, шум ветра, низкий уровень комфорта при езде по плохим дорогам, и общее ощущение, будто ты находишься в жестяной коробке, пусть и красивой. Мы подготовились к приезду машины заранее как обычно — инструмент чистый, весь материал нарезан по нашим фирменным лекалам еще за 1 час до приезда и разогрет в нашей специальной печке до 50 градусов. Владелец будет находится с нами на всем протяжении работ, а это примерно 8 часов. Чтобы время ожидания было максимально комфортным, у нас имеются удобные диванчики прямо напротив автомобиля, а так же бесплатный чай, кофе, печеньки, ну и конечно, WiFI. Мы начинаем полную шумоизоляцию Renault Duster и предлагаем вам поприсутствовать с нами виртуально. Вариант у нас только один и он максимальный. Мы не предлагаем никаких компромиссов, таких как эконом или стандарт шумоизоляция. В Авто-Локер принято делать только премиум и мы следуем этому правилу вот уже с 2007 года. Но, давайте по порядку.

    Шумоизоляция капота Duster. Штатная теплоизоляция капота снята, капот обезжирен и его металл оклеен легкой трехмиллиметровой виброизоляцией Comfort mat Dark D3. Шумоизоляция ППЭ наклеивается на штатную теплозащиту с изнаночной стороны и зажимается между теплоизоляцией и капотом.

    Шумоизоляция крыши Duster. Обшивка потолка на Дастере имеет свой секрет, с которым можно столкнуться при разборе потолка. У нас разбор потолка занимает 15 минут и не оставляет никаких вопросов, поскольку опыт мастеров, по праву сказать, зашкаливает. Работая в чистых перчатках и чистым инструментом мы гарантируем чистое исполнение работы без щелей и пятен.

    Оклеиваем металл потолка трехмиллиметровой заранее разогретой виброизоляцией Comfort mat Dark D3 и надежно прикатываем металлическим роликом. Этот премиальный демпфер в линейке производителя не только обладает легкостью (не более 1.500 г. на лист), но и высоким коэффициентом полезного действия (КМП 0,41).

    В качестве шумопоглотителя мы используем толстенный и плотный войлок Felton с влагостойкой защитой. Этот поглотитель звука идеально справляется с гуляющей воздушной звуковой волной под обшивкой потолка.

    Шумоизоляция дверей Duster. Любая дверь перед монтажом шумоизоляции должна быть обезжирена. Для этого мы используем спирт и сушим «потроха» двери.

    Вибродемпфирование внешнего металла двери мы производим премиальным Dark D3 от Comfort mat. Это одновременно легкий и невероятно эффективный вибродемпфер, который выполнен с использованием современнейшей мастики.

    Шестимиллиметровая шумоизоляция Comfort mat Start Fi располагается следующим слоем и служит отражателем звука. Этот материал выполнен на мастике в качестве монтажного слоя и является на 100% влагостойким. Мы располагаем всем необходимым специальным инструментом для того, чтобы качественно прикатывать материал даже в самых труднодоступных местах.

    Внутренний каркас двери тоже нуждается в вибродемпфировании и производится се тем же Comfort mat Dark D3.

    Завершает шумоизоляцию дверей Дастера слой плотного поглотителя звука Comfort mat Lock.

    Шумоизоляция пола, багажника и колесных арок Renault Duster начинается сразу после того, как работы по потолку и дверям выполнены. На данный момент у нас прошло примерно 4 часа рабочего времени.

    Мы выносим из салона все, что может помешать нам сделать свою работу качественно: сидения, центральную консоль, ковры, обшивки, после чего обезжириваем поверхность металла.

    Работу по шумоизоляции любого автомобиля, будь он бюджетный или супердорогой, мы ведем по максимально возможной технологии с применением самых мощных материалов. Рено Дастер тому не исключение. Виброизоляция пола и колесных арок выполнена мощнейшим горячим вибродемпфером Comfort mat Ultra Loker 5,2 мм. Этот материал мы достаем из нашей печки уже заранее нарезанным и равномерно прогретым по всей толщине, что невозможно при использовании обычного строительного фена.

    Comfort mat Ultra Loker 5,2 мм. это премиальный и мощнейший материал в линейке производителя Comfort mat, который производится только для нужд нашего спеццентра. Установить этот материал можно только в Авто-Локер. Современная мастика позволяет материалу при своей толщине быть легче своих 4-миллиметровых конкурентов и при этом обладать невероятно высокой эффективностью (КМП более 0,63). Тут стоит так же заметить, что состав мастики позволяет ей не дубеть на морозе, а это значит, не терять своей эффективности с падением температуры.

    Пол под задним сидением и пол багажника обработан вибродемпфером Comfort mat Dark D3 в угоду сложному рельефу пола в этой области. Обратите внимание как обработан подъем пола в ногах передних пассажиров. Мы стараемся доставать до самых труднодоступных участков кузова, ведь, именно отсюда идет шум от передних колесных арок.

    На этапе укладки шумопоглотителя мы используем высокоплотный Comfort mat Lock толщиной 4 и 8 мм. по всей площади днища.

    Мы стараемся покрывать шумопоглотителем максимальную площадь деталей, ведь от этого напрямую зависит общий эффект от работы.

    Чтобы закрепить эффективность использования шумопоглотителя Lock, мы укладываем дополнительный слой звукоизоляционной мембраны Блокатор толщиной 3 мм.. Этот материал имеет невероятно высокую плотность и вес, что позволяет заключить шум внутри звукопоглотителя и не позволить ему выйти в салон.

    Блокатором так же обрабатывается и ниша запасного колеса. Мы не забываем и про заднюю дверь. Металл двери виброизолируем, а обшивку обрабатываем шумоскрипоизоляцией Ultra Soft 8.

    Начинается сборка салона и наши мастера это делают с предельной аккуратностью и вниманием к мелочам.

    После сборки салона мы производим проверку работоспособности всех узлов и устройств автомобиля. Работая на рынке услуг звукоизоляции автомобилей более 10 лет, и сделав несколько десятков автомобилей Рено Дастер, наша команда располагает всеми секретами и тонкостями работы с салоном автомобиля практически любой модели. Основываясь на нашем опыте мы даем вам гарантию заводского качества сборки салона а так же гарантируем и то, что после нас не остается следов вмешательства, таких как щели, зацепы на обшивках или сломанные пистоны.

    Шумоизоляция Рено Дастер окончена в день приезда спустя примерно 8 часов. Все обшивки и приборы проверены и автомобиль готов выехать за ворота Авто-Локер с 55 килограммами самой современной шумоизоляции на борту. Не стоит переживать из-за такого веса, ведь 70% его размещено на полу, что находится рядом с центром тяжести автомобиля. Результатом проделанной работы можно насладиться сразу: существенно снижен общий шум на скоростях выше средних, работа подвески на плохой дороге теперь не «ухает», будто она на пределе, а качество звучания штатной акустики заметно улучшилось. Мы трудились с автомобилем 8 часов и весь наш коллектив сделал работу безупречно, поскольку за плечами многолетний опыт шумоизоляции автомобилей разных марок и все секреты аккуратного разбора давно уже с нами. Владелец находился с нами на всем протяжении работ, и мы настаиваем на этом всегда при приемке автомобиля. Шумоизоляция автомобилей — наше любимое занятие, которое мы повторяем ежедневно вот уже на протяжении многих лет с 2007 года. Если у вас не осталось вопросов — звоните и записывайтесь к нам, а если вопросы остались — все равно звоните и мы с удовольствием на них ответим. Надеемся, что качество нашего подхода к шумоизоляции салона не оставит у вас сомнений в команде, которой стоит доверить своего железного коня.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
