Как снять торпеду на Рено Логан

Панель приборов Renault Logan

Панель приборов представляет собой неразборную конструкцию, состоящую из стального каркаса, заполненного поли­мерной пеной и обтянутого полимерной пленкой

С помощью съемных элементов к панели приборов прикреплены контроль­ные приборы, органы управления автомоби­лем и системой отопления, кондиционирова­ния и вентиляции, накладки, закрывающие узлы, расположенные под панелью прибо­ров, или служащие для установки приборов, органов управления, сопла системы отопле­ния и кондиционирования, вещевой ящик.

Все узлы, расположенные на панели прибо­ров и под ней, могут быть демонтированы без снятия панели.

После снятия накладок откры­вается доступ к узлам, расположенным под па­нелью приборов.

Снятие указанных элементов описано в соответствующих подразделах

В зоне а панели приборов может быть ус­тановлена подушка безопасности передне­го пассажира.

Неквалифицированное сня­тие панели приборов или ремонт отдель­ных ее узлов могут вызвать неожиданное срабатывание подушки, что, в свою оче­редь, может привести к травмам.

Снятие и установка панели приборов

Вам потребуются: ключ TORX Т20, отвертка с плоским лезвием.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите подрулевые переключатели в сборе с соединителем.

Снимите облицовку тоннеля пола.

Снимите облицовки передних стоек ку­зова.

Извлеките из накладки панели приборов заглушку гнезда для магнитолы.

отсоедините от заглушки колодки жгу­тов проводов и кабель антенны и снимите заглушку

Аккуратно подденьте отверткой край центральной накладки панели приборов и, преодолевая сопротивление ее пружинных фиксаторов, отсоедините на­кладку от панели приборов

Действуйте осторожно, так как фиксаторы очень жесткие и при чрезмерном усилии можно испортить внешний вид накладки или панели приборов

Сжав фиксаторы, отсоедините колодки жгутов проводов от выключателей стекло­подъемников передних дверей, центрально­го замка, электрообогрева стекла задка, ава­рийной сигнализации и снимите централь­ную накладку панели приборов.

Выверните два винта крепления к пане­ли приборов блока управления отоплением, кондиционированием и вентиляцией

Поддев отверткой края нижней наклад­ки панели приборов, отсоедините пружин­ные фиксаторы крепления и снимите накладку

Потянув на себя, снимите рукоятку кор­ректора света фар

Выверните два винта крепления переключателя корректора света фар и протолкните переключатель под панель приборов

Поддев отверткой, откиньте декоратив­ные заглушки винтов нижнего крепления па­нели приборов слева и справа.

Выверните винт крепления панели при­боров в ее центральной части (винт доступен через окно в панели, открывшееся после сня­тие центральной накладки)

Выкрутите два винта крепления к кронштейну на основании кузова

Выкручиваем два нижних винта боковых крепле­ний, расположенные слева и справа

Откручиваем два верхних винта боковых крепле­ний, расположенные слева и справа

снимите панель приборов, вынув в процессе снятия диагностический разъем из гнезда вещевого ящика

Установите панель приборов и все снятые детали и узлы в порядке, обратном снятию.

Как снять панель приборов Рено Логан

При установке сигнализации и не только на Рено Логан, Сандеро (Renault Logan, Sandero) часто возникают вопросы, как правильно снять щиток приборов и ничего не сломать. В этой статье я расскажу вам как это сделать.

Внимание! Все работы по разборке и сборке элементов салона рекомендуется делать в теплую погоду или хорошо прогрев салон!

  • Отвертка Torx — Т20
  • Набор для демонтажа панелей — купить можно здесь.

Для начала надо снять накладку центральной части панели приборов. Для этого подцепляем в нижней части панель и тянем на себя. Тянуть надо с усилием и не бояться, сломать её надо постараться. Переключатели печки снимать НЕ требуется.

Подцепить панель за нижнюю часть. Тянем панель на себя.

Панель держится на металических клипсах зажимах. Клипсы крепления панели.

Далее откручиваем кожух рулевой колонки отверткой TORX T20.

2 болта крепления кожуха рулевой колонки

Разъединяем верхнюю часть обшивки рулевой колонки с нижней. Они соединяются с помощью вот таких защелок.

Защелки верхней части обшивки рулевой колонки

Далее аккуратно подцепляем и тянем на себя левую и правую накладку панели. Крепятся такими же клипсами как и центральная.

Левая накладка Защелки на левой накладке Правая накладка Правая накладка с клипсами

Далее откручиваем 2 самореза козырька щитка приборов. При снятии козырька обратите внимание на белый разъем подрулевого переключателя, он немного мешает.

Саморезы козырька щитка приборов

Снимаем козырек резким движением на себя поочередно с каждой стороны. Держится он все на таких же защелках как и другие накладки.

Срываем щиток приборов с фиксаторов.

Теперь откручиваем 4 самореза Torx — T20 и снимаем панель приборов.

Щиток приборов Рено Логан.

Как снять и установить панель приборов на рено логан

Для выполнения работ по снятию панели приборов вам потребуется ключ torx t20 и плоская отвертка.

  1. Отсоединяем минусовой провод от аккумулятора.
  2. Снимаем рулевое колесо.
  3. Снимаем подрулевые переключатели в сборе с соединителем.
  4. Снимаем комбинацию приборов.
  5. Снимаем облицовку тоннеля пола.
  6. Снимаем облицовки передних стоек кузова.

Важно! Если вы собираетесь приобрести подержанный автомобиль и не хотите с ним иметь проблем, то рекомендуем сразу обратиться к профессионалам, которые проверят автомобиль по вин коду. Сделать первичную проверку номеров можно здесь.

  1. Извлекаем из панели приборов магнитолу.
  2. Отсоединяем провода от магнитолы.
  3. Отверткой поддеваем край центральной накладки панели приборов.
  4. Отсоединяем ее, отщелкивая фиксаторы. Отсоединяйте аккуратно, т.к. фиксаторы очень жесткие.
  5. Отсоединяем колодки проводов от выключателей стеклоподъемников передних дверей, электрообогрева заднего стекла, центрального замка, аварийки и снимаем центральную накладку панели приборов.
  6. Выкручиваем 2 винта крепления блока управления отоплением, кондиционированием и вентиляцией.
  7. Поддеваем отверткой край нижней накладки панели приборов, отсоединяем пружинные фиксаторы крепления
  8. Снимаем накладку.
  9. Снимаем рукоятку корректора света фар.
  10. Выкручиваем 2 винта крепления корректора света фар и проталкиваем его под панель приборов.
  11. Поддеваем отверткой и откидываем декоративные заглушки винтов нижнего крепления панели слева и справа.
  12. Выкручиваем винт крепления панели приборов в ее центральной части.
  13. Выкручиваем 2 винта крепления к кронштейну на основании кузова.
  14. Выкручиваем 2 нижних винта боковых креплений, которые расположены слева и справа.
  15. Выкручиваем 2 верхних винта боковых креплений, которые расположены слева и справа.
  16. Снимаем панель приборов с машины. Не забудьте при этом вынуть диагностический разъем из гнезда вещевого ящика.
  17. Устанавливаем панель приборов в обратном порядке.

Видео по снятию панели приборов:

Пошаговое снятие торпеды рено логан 2

Для просмотра онлайн кликните на видео ⤵

Снятие приборной панели на Рено Логан, Сандеро, Ларгус, Дастер Подробнее

Как заменить лампочки в блоке печки на renault logan 2 самостоятельно Подробнее

Разбор торпеды на Рено Логан Подробнее

Читать еще:  Какие лучше стойки на Рено Логан

Снятие торпеды на Renault New Logan (14-) Подробнее

Снятие торпедо Ларгус, Логан, Дастер, Сандеро. Подробнее

снимаем декор панели рено логан, лада ларгус Подробнее

Торпедо от Рено Дастер в Ларгус, Логан, Сандеро. Все ЗА и ПРОТИВ Подробнее

Снятие панели приборов Рено Логан Подробнее

Как снять панель приборов на Рено Логан NEW Подробнее

Снятие центральной консоли рено логан 2014 Подробнее

Шумоизоляция торпедо и моторного щита на Рено Дастер Подробнее

Установка Замена 2DIN магнитолы в LOGAN II Sandero на Android Подробнее

Замена радиатора печки Renault Logan + болячка логанов. Подробнее

Замена лампочек Рено Логан 2 Подробнее

Снятие пассажирской подушки безопасности на РЕНО Логан 2014 года Подробнее

Замена приборной доски на Рено Логан,Сандеро, Лада Ларгус Подробнее

Разборка, замена, изменение цвета подсветки приборной панели(доски) Рено Логан, (фаза 1), Дастер. Подробнее

Как снять торпеду рено логан Подробнее

Замена лампочек в консоли Рено Логан Подробнее

Как снять торпеду на рено логан: рассказываем суть

В данной статье мы поговорим об автомобиле Renault Logan. В частности, нами будет рассмотрен процесс снятия комбинации приборов, а также процесс демонтажа самой приборной панели (торпедо).

В первую очередь рассмотрим порядок действий по снятию щитка приборов, поскольку очень часто ремонт или тюнинг касается именно его, и в таком случае полностью снимать торпедо с автомобиля просто не имеет смысла. Кстати, о тюнинге панели приборов Рено Логан можно почитать здесь.

Алгоритм снятия передней панели на Рено Логан (пошаговый)

  1. Первым делом, отсоединяем минусовой кабель от аккумуляторной батареи.
  2. Далее демонтируем кожух рулевого колеса и с обратной стороны руля откручиваем винты крепления подушки безопасности.

При помощи отвёртки откручиваем болты.

Снимаем клемму от подушки безопасности.

Подушку следует снимать очень аккуратно.

Откручиваем руль при помощи шестигранника.

Маркером отмечено место, куда следует вставлять клин, а стрелками расположение болтов.

Снятие приборной панели на Рено Логан, Сандеро, Ларгус, Дастер

Снятие панели (торпеды) на Рено Логан. Кайфовые знания о Рено

Замена приборной доски на Рено Логан,Сандеро, Лада Ларгус

Замена приборной доски на Рено Логан,Сандеро, Лада Ларгус Кайфовые знания о Рено

Аккуратно вынимаем колодки питания и управления.

Откручиваем болт, который фиксирует заднюю часть тоннеля.

Для того чтобы их снять потребуется приложить усилие

Убирать панель следует аккуратно.

Необходимые нам болты отмечены стрелками.

Разъединяем вот эту колодку.

После того как два болта откручено, можно без труда выдавить регулятор внутрь торпедо.

Отсоединяем заглушки при помощи отвёртки.

Откручиваем этот болт при помощи ключа TORX-20.

Вам придётся приложить усилия, чтобы благополучно снять их с мест фиксации.

Финальные болты в фиксации торпедо.

Для того, чтобы достать разъём, достаточно лишь нажать на фиксатор.

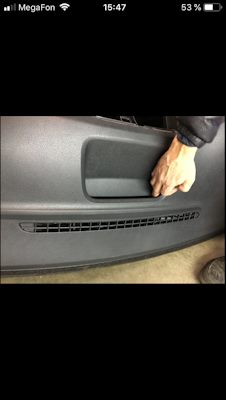

Финальная часть достаём торпедо из салона.

Собираем панель в порядке аналогичном порядку снятия.

Выводы

Как вы могли убедиться, для того, чтобы разобрать и демонтировать приборную панель на Рено Логан, ничего сложного нет. Достаточно лишь строго соблюдать указанный порядок и инструкцию в целом.

Аккуратно и желательно в одно место, складывайте все болты и шурупы, чтобы при обратной сборке не искать все разбросанные детали и крепления.

Если панель выгорела, то можете заменить отдельные её выгоревшие части, это должно улучшить внешний вид автомобиля и уменьшить его потерю в цене.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Снятие и установка панели приборов Renault Logan 2004-2015

Вам потребуются: ключ TORX T20, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Снимите подрулевые переключатели в сборе с соединителем (см. «Проверка и замена подрулевых переключателей» ).

6. Снимите облицовки передних стоек кузова (см. «Снятие и установка облицовок салона» ).

7. Извлеките из накладки панели приборов заглушку гнезда для магнитолы.

8. . отсоедините от заглушки колодки жгутов проводов и кабель антенны и снимите заглушку.

9. Аккуратно подденьте отверткой край центральной накладки панели приборов.

10. . и, преодолевая сопротивление ее пружинных фиксаторов, отсоедините накладку от панели приборов.

Действуйте осторожно, так как фиксаторы очень жесткие и при чрезмерном усилии можно испортить внешний вид накладки или панели приборов.

11. Сжав фиксаторы, отсоедините колодки жгутов проводов от выключателей стеклоподъемников передних дверей, центрального замка, электрообогрева стекла задка, аварийной сигнализации и снимите центральную накладку панели приборов.

12. Выверните два винта крепления к панели приборов блока управления отоплением, кондиционированием и вентиляцией.

13. Поддев отверткой края нижней накладки панели приборов, отсоедините пружинные фиксаторы крепления.

14. . и снимите накладку.

15. Потянув на себя, снимите рукоятку корректора света фар.

16. Выверните два винта крепления переключателя корректора света фар и протолкните переключатель под панель приборов.

17. Поддев отверткой, откиньте декоративные заглушки винтов нижнего крепления панели приборов слева и справа.

18. Выверните винт крепления панели приборов в ее центральной части (винт доступен через окно в панели, открывшееся после снятие центральной накладки).

19. . два винта крепления к кронштейну на основании кузова.

20. . два нижних винта боковых креплений, расположенные слева и справа.

21. . два верхних винта боковых креплений, расположенные слева и справа.

22. . и снимите панель приборов, вынув в процессе снятия диагностический разъем из гнезда вещевого ящика.

23. Установите панель приборов и все снятые детали и узлы в порядке, обратном снятию.

Кузов 209 Ремонт Logan 2005

Снятие панели приборов

Работу проводим при демонтаже отопителя, вентилятора отопителя, замене жгута проводов. Операции показываем на автомобиле, оснащенном двумя подушками безопасности.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем рулевое колесо (см. «Снятие рулевого колеса»).
Снимаем подрулевые переключатели вместе с соединителем (см. «Снятие подрулевых переключателей»). Снимаем комбинацию приборов (см. «Снятие комбинации приборов»). Отсоединяем колодки проводов от выключателя зажигания и катушки иммобилайзера (см. «Замена катушки иммобилайзера и выключателя зажигания»).
Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»). Снимаем нижнюю обивку панели приборов (см. «Снятие нижней обивки панели приборов»).

Отжимаем края нижней облицовки консоли панели приборов, преодолевая сопротивление пружинных защелок, крепящих облицовку с обеих сторон.

Читать еще:  Как снять передний бампер Рено Логан

Снимаем нижнюю облицовку консоли панели приборов.
Снимаем накладку консоли панели приборов (см. «Снятие выключателей на консоли панели приборов»).
Отворачиваем два самореза крепления блока управления вентиляцией, отоплением и кондиционированием (см. «Снятие блока управления вентиляцией, отоплением и кондиционированием воздуха») и проталкиваем блок внутрь панели приборов.

Ключом «Torx Т-20» отворачиваем два винта нижнего крепления панели приборов.
С правой стороны, изнутри панели приборов снимаем колодки проводов подушки безопасности с держателем и вытягиваем колодки с проводами из-под панели приборов.

Поддев и приподняв отверткой фиксатор…
…отсоединяем колодку жгута проводов от колодки проводов подушки безопасности.

Потянув на себя, снимаем ручку регулятора направления пучков света фар.

Ключом «Torx Т-20» отворачиваем два винта крепления регулятора направления пучков света фар.

Проталкиваем регулятор направления пучков света фар внутрь панели приборов.

Поддев отверткой, откидываем заглушку винта бокового крепления панели приборов.

Ключом «Torx Т-20» отворачиваем винт бокового крепления панели приборов.
Аналогично отворачиваем винт с другой стороны панели приборов.

Ключом «Torx Т-20» отворачиваем винт центрального крепления панели приборов.
Преодолевая сопротивление пластмассовых защелок…

…отжимаем край обивки правой передней стойки…

…и снимаем обивку.
Аналогично снимаем обивку левой передней стойки.

Ключом «Torx Т-20» отворачиваем винт верхнего крепления панели приборов.
Аналогично отворачиваем винт с другой стороны панели приборов.

Отводим панель приборов…

…и нажав на фиксатор, вынимаем диагностический разъем из гнезда панели приборов.
Вынимаем панель приборов из салона.
Устанавливаем панель приборов в обратной последовательности.

Точки крепления панели приборов:
1 — боковое крепление;
2 — верхнее крепление;
3 — центральное крепление;
4 — нижнее крепление
(А — наружная сторона панели приборов; B — внутренняя сторона панели приборов)

Точки крепления панели приборов на кузове

Снятие и установка панели приборов

Снятие

1. Отсоедините провода от батареи, начав с отрицательного.

2. Частично отсоедините дверной уплотнитель 1 (рис. 8.76).

3. Снимите декоративную панель передней стойки (рис. 8.77).

4. Открутите болты 2 с обеих сторон панели приборов (рис. 8.78).

5. Снимите крышки 3 с обеих сторон панели приборов (рис. 8.79).

6. Открутите болты 4 с обеих сторон панели приборов (рис. 8.80). Снимите ручку 5 корректора фар.

7. Открутите болты 6 (рис. 8.81).

11. Снимите верхний кожух рулевой колонки.

12. Открутите болт 11, отсоедините разъемы проводки и снимите подрулевые переключатели (рис. 8.83).

11. Снимите верхний кожух рулевой колонки.

12. Открутите болт 11, отсоедините разъемы проводки и снимите подрулевые переключатели (рис. 8.83).

13. Открутите болты 12 (рис. 8.84).

14. Снимите козырек щитка приборов (рис. 8.85).

15. Открутите болты 13 крепления щитка приборов и отсоедините разъемы проводки от него (рис. 8.86). Снимите щиток приборов.

16. Снимите радиоприемник (рис. 8.87).

17. Отцепите снизу центральную декоративную панель (рис. 8.88).

18. Снимите полностью центральную декоративную панель и отсоедините от нее разъемы проводки (рис. 8.89).

19. Открутите болты 14 и снимите регуляторы системы отопления и кондиционирования воздуха (рис. 8.90).

Рис . 8.90. Открутите болты 14

и снимите регуляторы системы

отопления и кондиционирования воздуха .

20. Открутите болт 15 (рис. 8.91).

Рис . 8.91. Открутите болт 15.

21. Открутите болт 16 (рис. 8.92).

Рис. 8.92. Открутите болт 16.

22. Отсоедините диагностический разъем 17 (рис. 8.93а, б).

Рис . 8.93 а . Отсоедините диагностический разъем 17.

Рис . 8.936. Диагностический разъем .

23. Снимите панель приборов (рис. 8.94).

Рис . 8.94. Снимите панель приборов .

24. Отсоедините разъем проводки 18 (рис. 8.95).

Рис . 8.95. Отсоедините разъем проводки 18.

25. Открутите болты 19 крепления подушки безопас­ности переднего пассажира (рис. 8.96).

Рис . 8.96. Открутите болты 19 крепления подушки

безопасности переднего пассажира .

26. Отсоедините разъем проводки от подушки безо­пасности переднего пассажира (рис. 8.97).

Рис . 8.97. Отсоедините разъем проводки от подушки

безопасности переднего пассажира .

27. Снимите заклепки 20 (рис. 8.98).

Рис . 8.98. Снимите заклепки 20.

28. Снимите крышку перчаточного ящика (рис. 8.99).

Рис . 8.99. Снимите крышку перчаточного ящика .

Установка

29. Установка проводится в порядке, обратном снятию.

Как снять торпеду на рено логан видео

A little namuchivshis decided to make a video for you, use! I hope for utility!

Good luck to all

FakeHeader

Comments 30

Вот эту накладку не снимал с торпедо ? Возможно ли её снять не снимая торпедо?

Здравствуйте — а не подскажите как снять накладку торпеды где должна быть подушка. (в моей комплектации там ее нет) — хочу тканью обтянуть ее — заранее спасибо))

спасибо за видео

Подскажите что делали с подушкой безопасности пассажира? из видео не понятно…хотел бы тоже снять торпеду

Всмысле что делал? Отключил её тумблером справа в торце.

Ну как минимум к ней же идут провода, которые нужно вынять из разьемов, чтобы не мешали при снятии, возможно есть ещё что-то что держит, крепления и т д, просто нигде не нашёл про это информации или торпеду можно снять просто повернув выключатель и подушка пассажира никак не будет мешать ?

При установке сигнализации и не только на Рено Логан, Сандеро (Renault Logan, Sandero) часто возникают вопросы, как правильно снять щиток приборов и ничего не сломать. В этой статье я расскажу вам как это сделать.

Внимание! Все работы по разборке и сборке элементов салона рекомендуется делать в теплую погоду или хорошо прогрев салон!

  • Отвертка Torx — Т20
  • Набор для демонтажа панелей — купить можно здесь.

Для начала надо снять накладку центральной части панели приборов. Для этого подцепляем в нижней части панель и тянем на себя. Тянуть надо с усилием и не бояться, сломать её надо постараться. Переключатели печки снимать НЕ требуется.

Подцепить панель за нижнюю часть. Тянем панель на себя.

Панель держится на металических клипсах зажимах. Клипсы крепления панели.

Далее откручиваем кожух рулевой колонки отверткой TORX T20.

2 болта крепления кожуха рулевой колонки

Разъединяем верхнюю часть обшивки рулевой колонки с нижней. Они соединяются с помощью вот таких защелок.

Защелки верхней части обшивки рулевой колонки

Далее аккуратно подцепляем и тянем на себя левую и правую накладку панели. Крепятся такими же клипсами как и центральная.

Левая накладка Защелки на левой накладке Правая накладка Правая накладка с клипсами

Далее откручиваем 2 самореза козырька щитка приборов. При снятии козырька обратите внимание на белый разъем подрулевого переключателя, он немного мешает.

Читать еще:  Рено Логан акпп замена масла

Саморезы козырька щитка приборов

Снимаем козырек резким движением на себя поочередно с каждой стороны. Держится он все на таких же защелках как и другие накладки.

Срываем щиток приборов с фиксаторов.

Теперь откручиваем 4 самореза Torx — T20 и снимаем панель приборов.

Щиток приборов Рено Логан.

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Достаточно много владельцев автомобиля интересует вопрос: Как снять панель приборов Логан? Кого то чтобы заменить лампочки подсветки, кого то для замены панели, а кого то для того чтобы например снять рулевую колонку.

Снятие/замена приборной панели Рено Логан (Renault Logan) простая процедура, все что нужно это:

  • Снять рулевое колесо (руль);
  • Снять козырек приборной доски;
  • Снять приборную панель открутив два болта и отсоединив разъемы.

Вся процедура займут не более 3-х минут. Подробности демонтажа приборки смотрите на видео.

<Видео>Снятие Торпеды Renault New Logan — logbook Renault Logan ♫ ☛ Black Mamba ☜ ♫ on DRIVE2


Снимаем клемму от подушки безопасности.

Замена приборной доски на Рено Логан,Сандеро, Лада Ларгус


Преодолевая сопротивление защелок-фиксаторов удаляем верхнюю часть кожуха рулевой колонки. Проворачиваем на некоторый угол барабан с подрулевыми переключателями до момента, когда будут совмещены выступы барабана с технологическими пазами на самом корпусе.

Рассказ о личном опыте снятия торпеды. Все места крепления. Social comments Cackle. Снятие центральной консоли…

Откручиваем саморезы, крепящие переднюю часть облицовки туннеля. Отверткой с четырехгранной битой откручиваем винты крепления кожуха рулевой колонки.

Для того, чтобы эти элементы торпедо поддались, придётся с достаточным усилием преодолеть сопротивление фиксаторов. Откручиваем руль при помощи шестигранника.

Renault Logan 2007, 75 л. с. — самостоятельный ремонт

Последним шагом в снятии тоннеля будет откручивание двух винтов, которые расположены на местах передних подстаканников. После этого, выводим рычаг КПП через нижу облицовки и достаём ее. Воспользовавшись плоской отверткой или руками, необходимо найти пистоны, которые крепят нижнюю обивку панели со стороны водителя.

Полностью снимаем и убираем эту накладку. Для того чтобы их снять потребуется приложить усилие Снимаем нижнюю облицовку, минуя серьезное сопротивление всех защелок и фиксаторов.

Отсоединяем автомагнитолу и убираем все колодки питания и антенны. Преодолев всё сопротивление от зажимов, поддеваем и убираем декоративную консоль с передней части торпедо.

Снимаем комбинацию приборов с Renault Logan

Убирать панель следует аккуратно. Помечаем все колодки которые идут к приборам с помощью маркера и отсоединяем их. Демонтируем два болта крепления, фиксирующие нижний блок панели.

Необходимые нам болты отмечены стрелками. С правой стороны панели, убираем колодки у проводов подушки безопасности. Разъединяем вот эту колодку. Обращаем внимание на рукоятку управлением внешними световыми приборами.

Тянем эту ручку на себя, и она оказывается в руках, за ней расположены два винта, которые крепят сам корпус регулятора.

После того, как винты откручены, вдавливаем корпус внутрь торпедо. После того как два болта откручено, можно без труда выдавить регулятор внутрь торпедо. С правой и левой стороны, с помощью плоской отвёртки убираем заглушки, закрывающие болты крепления торпедо.

Шумоизоляция моторного щита Рено Логан.

Откручиваем эти болты по-порядку. Отсоединяем заглушки при помощи отвёртки. Демонтируем болт фиксирующий центральную часть панели. Откручиваем этот болт при помощи ключа TORX При помощи отвертки демонтируем накладку стойки с правой и левой стороны. Для того, чтобы эти элементы торпедо поддались, придётся с достаточным усилием преодолеть сопротивление фиксаторов. Вам придётся приложить усилия, чтобы благополучно снять их с мест фиксации.

Далее, когда накладки демонтированы, перед нами открылись верхние болты крепления панели. Откручиваем их поочерёдно с каждой стороны. Финальные болты в фиксации торпедо.

Снятие панели приборов Рено Логан

Для того, чтобы достать разъём, достаточно лишь нажать на фиксатор. После того, как нашу приборную панель ничего не держит, достаём её из посадочного места и при помощи помощника достаём ее из автомобиля. Снимаем торпедо с Renault Logan 1. Демонтируем кожух рулевого колеса, как это было описано выше, при снятии комбинации приборов. С обратной стороны рулевого колеса откручиваем винты крепления подушки безопасности.

Аккуратно отводим подушку безопасности от руля. Подцепляем фиксатор кабеля питания подушки. Немного приподнимаем фиксатор, после чего отключаем колодку с кабелем от подушки безопасности. Снимаем подушку безопасности с рулевого колеса. Следует отметить, что винт откручиваем не полностью, оставляя его на трех витках резьбы.

С довольно большим усилием тянем рулевое колесо на себя. Немного покачивая сдвигаем его по шлицам вала рулевой колонки. Полностью отвинчиваем винт крепления и снимаем руль с вала. Проворачиваем на некоторый угол барабан с подрулевыми переключателями до момента, когда будут совмещены выступы барабана с технологическими пазами на самом корпусе.

Вставляем в щель небольшой заточенный деревянный клин. Отпускаем винт, посредством которого фиксируется соединитель. Полностью данный винт не откручиваем. Немного надавив на шляпку винта вдоль ее оси выдвигаем соединитель с вала рулевой колонки. Разъединяем колодки проводов и полностью снимаем соединитель в сборе с подрулевыми переключателями.

Снимаем щиток приборов как это было описано в самом начале нашей инструкции. На задней части облицовки туннеля поддеваем и снимаем декоративную заглушку. Отвинчиваем шуруп, крепящий облицовку в задней ее части.

Вынимаем заднюю часть отделки туннеля с рычага ручного тормоза. Разъединяем колодки с проводами от выключателей стеклоподъемников. Также отключаем и колодки от регулятора привода зеркал и выключателя блокировки стеклоподъемников. Вытягиваем чехол рычага коробки передач из технологического отверстия декоративной облицовки.

Вытягиваем пепельницу и коврик.

Откручиваем саморезы, крепящие переднюю часть облицовки туннеля. Проталкиваем чехол рычага коробки передач в отверстие облицовки и полностью снимаем ее.

Отключаем колодку с проводами от разъема прикуривателя и полностью снимаем переднюю часть облицовки туннеля. Под торпедо, при помощи отвертки с плоским жалом, поддеваем и вынимаем пистоны, фиксирующие нижнюю обивку приборной панели.

Полностью снимаем нижнюю накладку приборной панели. С определенным усилием отжимаем нижние края облицовки центральной консоли торпедо. Преодолевая сопротивление фиксаторов-защелок полностью снимаем облицовку. Вынимаем автомагнитолу и отсоединяем от нее колодку с проводами. Поддеваем декоративную накладку консоли и, преодолевая сопротивление зажимов-фиксаторов, вынимаем накладку.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
