Замена сцепления на ваз 2111

Особенности замены вилки сцепления на ВАЗ-2110, 2111, 2112

Приводная вилка сцепления необходима для правильной работы всей трансмиссионной системы. Этот механизм представляет собой рычаг, при давлении на который происходит следующее: при выжимании педали перемещается муфта, выжимной подшипник, это приводит к перестановке внутренней кромки пружины вперед, а сцепление выключается.

При обратном движении педали сцепление включается, поэтому иногда данная запчасть называется вилкой выключения или включения соответственно.

Обычно вилка сцепления встречается в механических коробках, изредка входит в состав гидравлических. Приводная вилка представляет собой металлический стержень, на котором закреплены рычаг и две лапки.

Какие обычно бывают неисправности вилки сцепления ВАЗ-2110, требующие замены

Вилка сцепления подвергается износу, как и другие детали. Возможен и заводской брак, но вследствие простоты конструкции встречается намного реже.

1. Вилка сцепления ломается. В этом случае педаль резко проваливается, продолжение вперед практически невозможно.
2. Трещина. Сцепление схватывает все ниже, регулировка почти безрезультатна. Когда трещина увеличивается, педаль сцепления снова уходит вниз.
3. Изогнутость.
4. Износ лапок.
5. Дефекты лапок в точке касания муфты вкладыша.

Менять вилку нужно в любом случае, так как эта деталь является необходимой для движения вашего авто. Без нее невозможно переключение передач.

Стоимость запчасти составляет 300-500 рублей. Обратите внимание при выборе на качество материала, толщину металла. Очень часто вилка из тонкого железа гнется практически сразу.

Хотя деталь проста по своей конструкции, заменить ее может быть не так просто самостоятельно. При обращении в автосервис за замену приводной вилки сцепления ВАЗ-2110 придется отдать от 1500 до 2500 рублей.

Замена

Если на классике поменять вилку, не снимая коробку переключения передач, еще можно, но сделать то же самое на ВАЗ-2110 не получится. На замену понадобится от 3 до 4 часов в зависимости от опыта.

1. Снять КПП.
2. Убрать нажимной подшипник.
3. Следующим действием снимаем резиновый чехол, зацепив его отверткой. Стягиваем его с вилки включения. Ему тоже требуется замена, если он деформировался, потрескался или стал жестким.
4. Плоскогубцами с одной стороны картера стиснуть фиксирующие лепестки. Воспользовавшись отверткой, подцепить пластмассовую втулку оси вилки. Если есть заметные повреждения, следы изнашивания колпачка, то его тоже нужно поменять.
5. Открепляем собственно вилку включения сцепления: приподняв ее, нужно извлечь ее ось из втулки. Сначала ось, потом и рычаг достаются из выходов в картере.
6. Нужно сдавить окончания пружинного фиксатора вилки и извлечь его. Деформированный фиксатор нуждается в замене.
7. Заменяем вилку, которая имеет следы износа.
8. Обычно рекомендуется заменить и металлическую втулку, особенно если она заметно изношена.
9. Перед тем, как ставить новую деталь, нужно смазать и металлическую, и пластмассовую втулки.
10. Далее проводите монтаж вилки выключения. Сборка проводится в том же порядке, начиная с конца. Внимательно закрепляйте пластиковую втулку. Выступ на ней должен оказаться в выемке на картере. Лепестки должны прочно закрепить втулку, удерживая от выпадения.

Если использовать при замене запчасть надлежащего качества, то приводная вилка сцепления прослужит немало. Смененные сопутствующие элементы защитят механизм и улучшат его работу.

Устройство сцепления Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

сцепление и привод сцепления в сборе

1 – оболочка троса
2 – нижний наконечник оболочки троса
3 – кронштейн крепления троса
4 – защитный чехол троса
5 – нижний наконечник троса
6 – регулировочная гайка
7 – контргайка
8 – поводок троса
9 – вилка выключения сцепления
10 – кожух сцепления
11 – болт крепления сцепления к маховику
12 – ведущий диск
13 – маховик
14 – ведомый диск
15 – первичный вал коробки передач
16 – нижняя крышка картера сцепления
17 – картер сцепления
18 – нажимная пружина
19 – подшипник выключения сцепления (выжимной подшипник)
20 – фланец муфты подшипника
21 – втулка муфты подшипника
22 – уплотнитель
23 – верхний наконечник оболочки троса
24 – верхний наконечник троса
25 – кронштейн педали сцепления
26 – пружина педали сцепления
27 – педаль сцепления
28 – упорная пластина

Сцепление – однодисковое, сухое, с центральной нажимной пружиной диафрагменного типа. Расположено в алюминиевом картере 17, прикрепленном тремя болтами и одной шпилькой к блоку двигателя и конструктивно объединенном с коробкой передач ваз 2112. Кожух сцепления 10 соединен с маховиком 13 шестью болтами. В маховике имеются три штифта, которые при установке входят в соответствующие отверстия кожуха, центрируя его. Тремя парами упругих стальных пластин кожух 10 соединен с ведущим диском 12. Этот узел в сборе балансируют на стенде, поэтому заменять его следует целиком.

Замена необходима при кольцевом износе лепестков нажимной пружины ваз 2112 на глубину более 0,8 мм, а также при уменьшении усилия на педали при выключении сцепления (и, соответственно, увеличении рабочего хода), что указывает на большой износ поверхности ведущего диска или «осадку» пружины. Ведомый диск 14 в сборе с пружинно-фрикционным демпфером крутильных колебаний установлен на шлицах первичного вала 15 коробки передач. Его заменяют при биении диска в зоне накладок более 0,5 мм, их растрескивании, задирах или неравномерном износе, а также в том случае, если расстояние от поверхности накладки до заклепок составляет менее 0,2 мм.

На автомобилях с двигателем ваз 2112 применяется сцепление с другими характеристиками нажимной пружины и пружин демпфера ведомого диска. Отличить это сцепление можно по отверстию в прорези лепестков нажимной пружины и пружинам демпфера ведомого диска, маркированным краской.

Лепестки нажимной пружины сцепления двигателя ВАЗ-2112

Две пружины из шести на диске нового поколения – меньшего размера и смещены ближе к центру

Диск ваз 2110 той же размерности (200х140), что и ВАЗ-2110, но передает более высокий крутящий момент за счет усиленной нажимной пружины (в среднем на 12%). Диски 2112 можно ставить на «десятку». При этом несколько возрастает усилие на педали сцепления. «Десятые» диски на «двенадцатый» двигатель ставить нельзя.

Привод сцепления – тросовый, беззазорный (свободный ход педали отсутствует, сцепление постоянно включено). Педаль сцепления 27 установлена на оси в специальном кронштейне 25. Ее верхний конец соединен с наконечником троса 24, оболочка которого со стороны салона закреплена на кронштейне педали сцепления, а в моторном отсеке – на кронштейне 3 силового агрегата. Соответствующий поводок троса 8 соединен с вилкой выключения сцепления 9. Конец троса защищен резиновым чехлом 4, рядом расположены две гайки 6 и 7 для регулировки привода ваз 2111. После регулировки гайки контрят, стянув их вместе.

После замены сцепления регулируется ход педали сцепления ваз 2110 (см. Снятие и регулировка троса сцепления). В процессе эксплуатации накладки ведомого диска ваз 2110 изнашиваются, и ход педали увеличивается. Максимально допустимый ход педали сцепления не должен превышать 160 мм.

Лада 2111 «1.6 атмосферный» › Бортжурнал › Замена сцепления и маховика на Ваз десятого семейства.

Всем привет!

Сегодня видеороликов не будет, только картинки и текст, а то меня уже блогером начали называть))))

Вот и я решил поменять сцепление в сборе с маховиком как видно на первой фото, коробку снимал без слива масла и не снимая шрусов, не дожидаясь когда беда нагрянет со сцеплением. Не знаю сколько старому, с ним я купил данное авто, но было неплохое, когда я менял сальник коленчатого вала года 3 назад, успел разглядеть)
Правда оно было малость «подожжёное», имеется ввиду что поверхности соприкосновения маховика и корзины к диску сцепления были в синих пятнах, и были волны выработки небольшие, видать женщина у которой я купил это авто училась именно на нём ездить)
Вроде не буксовало, нормально работало, кроме как на поворотах если на 90 градусов повернуть руль и резко «стартануть», не со шлейфом конечно, но не без этого, и чувствовалась пробуксовка иногда, больше не было замечено ни на каких дорогах, в горочку тоже хорошо заезжала и т.д.

Сам диск сцепления был в неплохом состоянии, да и в целом сцепление походило бы ещё тыс. 10 — 20
Но я же дотошный, тем более уже закупился новьём, решил я короче не тянуть, зимой-то не очень хотелось бы заниматься этим, да и щас пока есть свободное время надо делать, а когда некогда будет или машина встанет на прикол, пешком жесть будет ходить, особенно когда она будет нужна))))

Ох моя любовь сильно всё затягивать, это ещё с автоколонны мне пришло, когда делал автобусы для пассажирских перевозок, а там надо тянуть хорошо, а то мало ли что, людей же перевозят, посадить если что могут))) …(

Ну вот прошлый раз и затянул корзину так, что грани слизало головкой, когда открутить её пытался:

Кстати про маховик, купил я как всегда на авито.ру, какой раз он мне помогает, за 1.000 руб. и как новый с Гранты, потом на фотках он всплывёт красавец, вообще нулёвый), а то подорожал он, не охота 2 рубля за него выкидывать)
Так же в прошлый раз затянул и маховик на смерть, мало того, ещё и болты красным фиксатором резьбы намазал)))) Еле открутил))))

Сразу решил поменять сальник коленчатого вала, а то потом будет грешно столько всего снимать, когда он накроется если что)
А когда поменял сальник, наконец-то я заметил то место, откуда подтекало масло у меня, не сильно, так сопливилось, но 3 года суку искал, сколько я прокладок поменял поддона, именно поэтому я раньше менял сальник каленчатого вала, но ничего мне не помогало, а тут на тебе …

Так же поменял сальник первичного вала на КПП, с ним тоже лучше не шутить когда есть возможность его поменять) Кстати как поменять сальник самому и сделать это правильно, описано тут.

Ну вот поставил маховик и затянул теперь уже специально купленным давно ключом динамометрическим, чтобы не перетягивать и не срывать болты и гайки, но всё равно резьбу опять намазал красным фиксатором резьбы на всякий случай, эту паранойю по ходу мне не излечить)))))

Теперь заменил выжимной подшипник, предварительно смазав его смазкой ликви-молли высокотемпературной, потому что хоть он и новый, но на производстве вам как всегда пожалеют положить по хорошему в него с достатком смазки)
Не подумайте что я изменил в любви к литолу 24, он тоже хорошо справляется со своей задачей даже с выжимным, собственно на нём старый подшипник и работал, но хочется лучшего для своего авто, а эту смазку я хочу испытать хорошенько!)

Снял я вилку выжимного подшипника, для того чтобы и её смазать, но увидел неплохую выработку, где концы вилки давят на сам выжимной, решил восстановить, наварил и зашлифовал шлифовальным кругом на болгарке.

Замена сцепления ВАЗ 2110, 2111, 2112

Содержание статьи:

Замена сцепления на Ваз 2112 без снятия ШРУСов

Продольную тягу полностью я не снимал, а лишь только открутил в месте крепления рычага к кузову и шаровую. Её немного в сторону отведете и коробка хорошо опустится вниз.

тут это хорошо видно

Откручиваем 6 болтов под головку на «восемь» и вытаскиваем корзину с диском

Корзина сцепления была сильно ( ну или мне так кажется ) сточена выжимным подшипником, глубокие «пропилы» были на лепестках

Смотрим на диск сцепления

Мой выбор пал на комплект сцепления LUK

Сцепление фирмы LUK

У меня стояло фирмы Kraft

В сравнении с новым

На моё удивление диск был очень даже живым, оставлю на всякий случай.

Ну и всё, собираем всё в обратном порядке. И да, центровал диск сцепления пластмассовой втулочкой

2. Замена сцепления ВАЗ 2110, 2111, 2112

Ослабляем болты крепления колеса, поднимаем автомобиль на домкрат и подставляем «козлы»

Снимаем левое колесо, откручиваем два болта крепления нижней шаровой опоры

Снимаем «минусовую» клемму с аккамулятора, снимаем разьем с ДМРВ, ослабляем хомут крепления гофры к ДМРВ, вынимаем из автомобиля корпус воздушного фильтра.

Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач(далее «КП»).

1. Откручиваем болт крепления МЗ к картеру КП. 2. Откручиваем первый болт крепления КП.

Понадобится хороший ключ с головкой на 19 и возможно труба-вороток. Рядом есть ещё один болт крепления КП.

Эту гайку необходимо не забыть ослабить

Откручиваем верхний болт крепления стартера.

Снимаем разьем с датчика скорости, откручиваем тросик спидометра.

Снимаем продольную растяжку вместе с рычагом.

1. Отрручиваем нижний болт крепления стартера. 2. Откручиваем третий болт крепления КП. Есть ещё одна гайка крепления КП в районе правого внутреннего ШРУСа.

На десятках откручиваем два болта крепления реактивной тяги.

1. Ослабляем гайку на хомуте тяги привода упревления КП и снимаем эту тягу с КП. 2. Откручиваем две гайки задней подушки.

Предварительно необходимо подставить чурку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

Осторожно отводим КП от двигателя и кладем на пол.

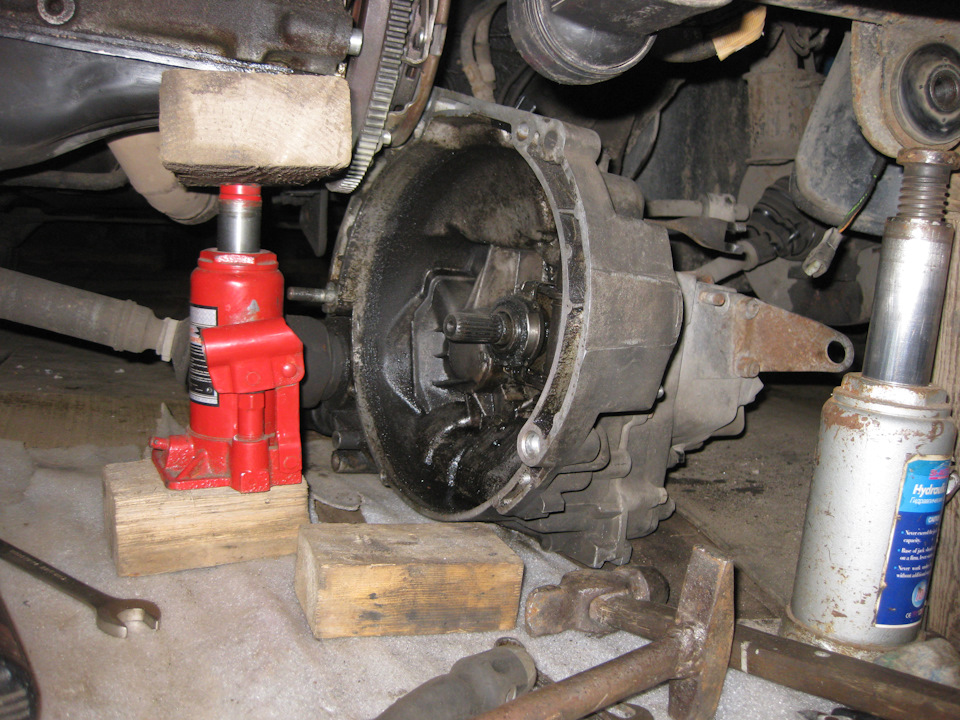

КП повисает на полуосях. Преимущество этого способа в том, что масло из КП сливать не надо.

1. Подшипник выключения сцепления лучше заменить. 2. Если пружины в своём месте болтаются, то диск менять однозначно. 3. Накладки износились до клепок. 4. На поверхности корзины износ небольшой, переживет ещё один диск.

На лепестках, в месте касания выжимного подшипника , износ небольшой. Лепестки в норме.

Поверхность маховика не сильно изношена. Сборку производим в обратной последовательности. Для установки корзины сцепления и диска необходимо воспользоваться имитатором первичного вала КП.

Снятие, установка КПП ВАЗ 2110, 2111, 2112

Снятие и установка коробки передач, замена сцепления ВАЗ . Рекомендация Снимайте коробку передач с помощником.

Замена сцепления ВАЗ-2110 своими руками без снятия коробки

Сцепление позволяет удачно связать между собой трансмиссию и двигатель ВАЗ-2110. Когда двигатель начинает работать, запчасть принимает на себя основной удар и нагрузку, именно поэтому деталь быстро изнашивается и подлежит регулярной и, что самое главное, своевременной замене.

Продлить срок эксплуатации детали технически нереально, разве что постараться переключать передачи без участия сцепления, но тогда вы подвергаете быстрому износу другие составляющие мотора, что тоже нехорошо.

Когда нужно заменить сцепление

Замена сцепления на ВАЗ-2110 не просто желательна, а необходима, если вы отмечаете такие нюансы:

• когда вы заводите машину и чувствуете совершенно не ту мощность работы двигателя;
• ощущаете, что сцепление полностью не включается, а работает только частично;
• любые постукивания, щелчки и, в принципе, посторонние звуки должны насторожить вас и подвести к мысли, возможно, барахлит сцепление;
• если сцепление самостоятельно глохнет и «не слушается»;
• когда вы выжимаете педаль сцепления, ощущаете вибрацию.

Пошаговое руководство по замене сцепления своими руками

Нет никакого смысла рассказывать, из чего состоит замена сцепления ВАЗ-2110 на СТО, владелец авто заплатит за соответствующие услуги деньги и ко всему прочему знать, что будут делать с его машиной, уже нет необходимости. Самое интересное начинается тогда, когда у вас появляется желание сэкономить и, наконец, самостоятельно разобраться, как поменять деталь. Своими руками это можно сделать, даже не снимая коробку и не сливая масло.

Чтобы не приходилось постоянно отвлекаться от процесса, позаботьтесь о наличии под рукой необходимых инструментов и материалов, а именно:

• домкрата;
• ямы для смотра или подъемника;
• комплекта ключей, состоящий из рожковых и смотровых приспособлений размеров 17 и 19;
• монтировочного устройства или усиливающей трубы.

Принимаясь за замену сцепления, повторите с точной последовательностью следующие манипуляции:

1. Снимите болты фиксации левого колеса, а переднюю составляющую закрепите домкратом, установите машину на «козлы».
2. Отложите колесо в сторону и снимите 1 болт, который обеспечивает крепеж нижней шаровой.
3. Снимите клемму со знаком «–».
4. Отсоедините ДМРВ, далее слегка открутите хомут крепления гофры, извлеките наружу воздушный фильтр.
5. Осталось снять с вилки сцепления тросик. Для этого приспустите 2 гайки, за счет которых трос фиксируется к скобе на КПП.
6. Снимите болт, который фиксирует стартер к коробке, после чего отвинтите один из болтов крепежа КПП.
7. Около него вы увидите гайку, отсоедините ее, а также болт, размещенный сверху для фиксации стартера.
8. Избавьте датчик, показывающий скорость движения ВАЗ-2110, от разъема и отсоедините трос, закрепленный к спидометру.
9. Произведите демонтаж растяжки, находящейся продольно, она идет в комплекте вместе с рычагом.
10. Избавьтесь от нижнего болта фиксации стартера.
11. Теперь обратите внимание на третий по счету болт, находящийся в области КПП рядом с правым ШРУСем, а именно вам понадобится гайка, которую необходимо раскрутить.
12. Избавьтесь от 2 болтов, обеспечивающих надежную фиксацию реактивной тяги.
13. Приспустите гайку, размещенную на хомуте тяги привода контроля за панелью, после чего отсоедините эту тягу в панели.
14. Для плотной фиксации подставьте под двигатель опору, открутите 2 гаечных изделия от крепежа задней подушки. Зачем это делать? Делается это во избежание случая, когда при большом уровне опускания мотора происходит разрыв шлангов.
15. Не спеша и бережно отведите КПП в сторону, подальше от двигателя и спустите на напольную поверхность, оставьте ее подвешенной на полуосях.
16. Желательно попутно произвести замену подшипника, обеспечивающего выключение сцепления.

Самое время оценить износ и произвести замену дискового устройства. Если нужно, поменяйте корзину сцепления, также обратите внимание на состояние лепестков.

Чтобы справиться со сборкой элемента своими руками, сделайте все то же самое, но в обратном порядке. Теперь вы знаете, как в домашних условиях можно заменить сцепление на ВАЗ-2110 без снятия коробки. https://www.youtube.com/watch?v=EAixdFOfadM

Важные особенности сборки сцепления

Правильная сборка этой запчасти у себя дома предполагает учет некоторых важных нюансов:

Когда вы занимаетесь центрированием диска, необходимо использовать специально предназначенную для этого оправку или же вооружиться первичным валом. Этот метод позволит поместить на свое место коробку передач. Когда работа по размещению шлиц вала в шлицы сцепления завершена, первичный вал легко вытащить наружу. Трос закрепляется к вилке и слегка ослабляется. Последующая регулировка проводится только тогда, когда сборка сцепления подошла к концу.

Не забудьте зафиксировать к панели управляющие рычаги и рычаг тяги. Хорошо затягивайте крепежи, чтобы они не раскрутились в дороге. Обязательно подключите аккумулятор и, наконец, подведите корпус фильтра, очищающего воздушные потоки.

Замена сцепления на ВАЗ 2110 своими руками

Автовладелец «десятки», может быть застигнут врасплох поломкой системы сцепления. Это означает, что предстоят незапланированные траты на запчасти и услуги автомастерской. Замена сцепления ВАЗ 2110 стоит недёшево, от 3 500 до 5 000 руб., не считая стоимости запчастей. Однако, есть вариант сохранить значительную часть личных сбережений и поменять изношенные детали на новые — самостоятельно. Скажем прямо, процедура это непростая. Но, действуя по инструкции, возможно ловко управится за один день.

На заметку! Не спешите с глобальным ремонтом, так как менять сцепление на ВАЗ 2110 в некоторых случаях пока рано. Возможно устранить образование дефекта регулировкой. На картере КПП, сверху, находится кронштейн крепления троса привода с двумя гайки. Подкручивая одну из гаек, возможно установить новых ход педали. После этого, механизм послужит ещё.

Подготовительный этап

Перед тем, как менять сцепление на ВАЗ 2110, предстоит подготовить место для проведения ремонта и инструмент. Для данного процесса, наиболее удачно подходят: автомобильный подъёмник или смотровая яма. Если таких условий нет, в силу безвыходного положения, возможно осуществить замену сцепления на 2110 в «спартанских условиях». Достаточно подыскать ровный участок поверхности в гаражном боксе, на машиноместе или во дворе.

Схема сцепления на ваз 2110: 1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 — педаль сцепления; 10 — механизм автоматической регулировки длины троса; 13 — муфта выключения сцепления (выжимной подшипник); 14 — нижний наконечник оболочки троса; 15 — кронштейн, установленный на картере коробки передач; А — расстояние смещения поводка, проверяемое при установке троса (27 мм).

Также, для ремонта потребуется:

• слесарный набор с рожковыми ключами и головками до 22 мм;
• домкрат и несколько коротких досок (деревянных брусков);
• ёмкость для возможного слива трансмиссионного масла из КПП;
• центровочный вал (оправка).

Что касается самого сцепления, то оно продаётся комплектами (3 в одном, 2 в одном) и деталями по отдельности.

В систему входит 3 заменяемых элемента:

• выжимной подшипник;
• диск сцепления;
• корзина.

Автовладельцу, практичнее поинтересоваться заранее, сколько будут стоить новые детали сцепления для замены на ВАЗ 2110. Это поможет подготовить необходимый бюджет. Цена запчастей имеет различный диапазон и зависит от производителя. Среди изготовителей качественных деталей, лидерами являются: Sachs, Luk, Valeo и Krafttech. Эти запчасти гарантированно подходят на автомобиль и имеют продолжительный ресурс эксплуатации. Детали плохого качества могут вовсе не подойти или выйти из строя в первые дни после ремонта.

Замена сцепления ваз 2110

После того, как условия и инструмент приготовлены, можно приступать к работе. Первоначально снимаем переднее левое колесо и надёжно фиксируем автомобиль. Обращаем внимание, что есть два пути ремонта: с полным демонтажем КПП и без него. В нашем случае, речь пойдёт о том, как заменить сцепление на ВАЗ 2110 не снимая коробки.

Процесс облегчается тем, что не придётся сливать трансмиссионное масло, отсоединять оси приводов и доставать тяжелый агрегат из-под машины. Наименьший набор операций экономит время. Однако, для подстраховки, необходимо иметь ёмкость наготове, куда в экстренном случае можно слить масло из КПП.

По окончании фиксации машины открываем капот, отключаем АКБ и снимаем его совсем. Для доступного понимания, весь дальнейший процесс по замене сцепления своими руками на ВАЗ 2110, будет описан в виде пошаговой инструкции:

1. выкручиваем два болта шаровой опоры (колесо уже снято);
2. переходим к моторному отсеку и снимаем разъём датчики расхода воздуха ДМРВ;
3. отсоединяем гофру воздухозаборника;
4. снимаем корпус воздушного фильтра;
5. отсоединяем трос сцепления от КПП, откручивая две гайки крепления;
6. откручиваем болт стартера;
7. выкручиваем болт КПП, находящийся чуть правее стартера;
8. находим ещё один верхний болт крепления КПП к двигателю и откручиваем его;
9. отсоединяем штекер датчика скорости;
10. переходим к нижней части и демонтируем продольную тягу вместе с чашкой (крабом);
11. находим нижний болт стартера и 2 болта крепления КПП, выкручиваем их;
12. снимаем крепление реактивной тяги;
13. откручиваем кулису переключения КПП;
14. подставляем под мотор домкрат через деревянную прокладку (на край поддона);
15. отворачиваем гайки задней подушки двигателя;
16. опускаем двигатель домкратом (он завалится на одну сторону);
17. бережно разъединяем мотор и КПП;
18. отсоединённую коробку аккуратно опускаем вниз до того момента, пока она не зависнет на осях приводов.

Первый этап, по замене сцепления на ВАЗ 2110 без снятия коробки, завершён. В результате демонтажа, появился доступ к корзине сцепления на двигателе и выжимному подшипнику на КПП. Выкручиваем болты крепления корзины на маховике и снимаем её. Аккуратно вынимаем выжимной подшипник с первичного вала.

После внимательного исследования снятых деталей становится ясно, стоит ли менять пакет сцепления целиком или можно ограничится сменой диска и подшипника. Стоит отметить, что замена корзины сцепления ВАЗ 2110 происходит раз в 80 – 150 тыс. км пробега, в зависимости от режима эксплуатации. Диск и подшипник изнашиваются чаще.

После покупки новых запчастей, приступаем ко второй части ремонта и делаем следующее:

1. устанавливаем корзину с диском на место и наживляем болты крепления;
2. вставляем центровочный вал (оправку) в центральное отверстие коленчатого вала;
3. затем сильно закручиваем болты и вынимаем оправку. Она должна свободно входить в отверстие, имитируя первичный вал КПП.
4. далее, устанавливаем на коробку выжимной подшипник;
5. аккуратно поднимаем КПП и соединяем её с двигателем, немного вращая ось привода;
6. как только коробка встала на место, можно её крепить болтами и устанавливать демонтированные детали в обратном порядке.

На заметку! Желательно не оставлять коробку в подвешенном положение на длительное время (более 2-х дней). Дело в том, что на сальники приводов оказывается сильная нагрузка и они могут частично деформироваться. Образование повреждений приведёт к подкапыванию масла из трансмиссии при дальнейшей эксплуатации.

Регулировка сцепления на ВАЗ 2110 после замены

Качественно закончить ремонт, поможет настройка системы трансмиссии. Для этого, следует отпустить регулировочные гайки на тросике. Педаль сцепления поднимется. Берём линейку, и замеряем в салоне расстояние от передней стенки до педали. Рабочий ход, регламентированный инструкцией по эксплуатации, должен составлять 120 мм (±5мм).

Несколько раз нажимаем на педаль. Затем, закручиваем регулировочную гайку, попутно измеряя расстояние между педалью и стенкой. Как только, искомое значение 12 см будет достигнуто, затягиваем гайку, придерживая другим ключом контргайку. Аналогичную операцию по регулировке, после замены сцепления своими руками, можно произвести на ВАЗ 2110 с мотором 16 клапанов.

Какое сцепление лучше поставить на ваз 2110

Ниже приведены наиболее известные фирмы которые производят сцепление для автомобиля ваз 2110, предлогаю ознакомиться с ними и сделать свой выбор.

Заключение

Стоит согласиться, ремонт сложный — но, посильный. При этом, на руках остаётся существенно сэкономленная сумма денежных средств. В дополнение следует отметить, что замена сцепления ВАЗ 2110 с 8 и 16-клапанными моторами — полностью идентичная. Завод изготовитель устанавливал на автомобили одинаковые типы трансмиссий. Следовательно, инструкция: как заменить сцепление на ВАЗ 2110 не снимая коробки, будет актуальна для всех владельцев «десятого» семейства.

Замена сцепления ВАЗ 2110 без снятия коробки и слива масла

Сцепление играет в автомобиле роль связующего звена между трансмиссией и двигателем. Этот элемент ДВС принимает на себя «удар» и все нагрузки, возникающие при передаче крутящего момента от двигателя — коробке передач. Поэтому сцепление можно условно отнести к расходным материалам, т. к. довольно часто изнашивается и требует немедленной замены. Повлиять на износ сцепления невозможно, ну разве что вы умудритесь переключать передачи без его участия, хотя в таком случае это не пройдет бесследно по отношению к другим частям мотора.

Замена сцепления необходима в следующих случаях:

• Если сцепление начинает «вести», то есть когда мощность двигателя снижается.
• Если сцепление не полностью включается, то есть «буксует».
• Если во время включения слышны посторонние звуки — щелчки, рывки и т. д.
• В случае самовольного выключения сцепления.
• В случае вибрации во время нажатия педали сцепления.

В этой статье я расскажу, как заменить сцепление ВАЗ 2110 в домашних условиях без снятия коробки и слива масла.

Для работы вам потребуется:

1. Домкрат;
2. Смотровая яма или подъемник;
3. Набор торцевых и рожковых ключей: «19», «17»;
4. Монтировка или труба-усилитель.

Замена сцепления ВАЗ 2110 пошаговая инструкция

1. «Сорвите» болты крепления левого колеса, затем поддомкратьте переднюю часть автомобиля и поставьте на «козлы».

2. Снимите колесо и открутите два болта крепления нижней шаровой.

3. Снимите «-» клемму с АКБ.

4. Снимите ДМРВ, затем ослабив хомут крепления гофры ДМРВ, достаньте воздушный фильтр.

5. Теперь необходимо снять трос сцепления с вилки сцепления. Отпустите две крепежные гайки, которыми трос крепится к скобе на КПП.

6. Открутите болт крепления стартера к коробке, затем открутите первый болт крепления КПП.

7. Головкой на «19» труба-усилитель. Рядом есть ещё один болт крепления КПП.

8. Отпустите эту гайку и верхний болт крепления стартера.

9. Снимите разъем с датчика скорости, затем открутите тросик спидометра.

10. Демонтируйте продольную растяжку в паре с рычагом.

11. Теперь открутите нижний болт крепления стартера.

12. Откручиваем 3-й крепежный болт КПП, в районе правого ШРУСа имеется еще одна гайка, которую нужно открутить.

13. Открутите два болта крепления реактивной тяги.

14. Отпустите гайку расположенную на хомуте тяги привода управления коробкой, затем снимите эту тягу с коробки.

15. Подставьте упору под двигатель, затем открутите две гайки крепления задней подушки. Это делается на всякий случай, чтобы в случае слишком большого опускания мотора у вас не порвало шланги.

16. Аккуратнейшим образом отведите КПП от двигателя и опустите на пол, она повиснет на полуосях.

17. Рекомендую заодно заменить также подшипник выключения сцепления.

Сделайте оценку износа, замените диск, а если есть необходимость то и корзину сцепления, проверьте в норме ли лепестки.

Дальнейшая сборка производится в обратном порядке. Всем спасибо за внимание, вот собственно таким нехитрым «макаром» производится замена сцепления ВАЗ 2110 без снятия коробки и слива масла.

Замена сцепления ВАЗ 2110 своими руками видео:

Как сделать подиумы под пищалки (твиттеры) на ВАЗ 2115 своими руками?

Замена сеточки бензонасоса на Лада Приора своими руками

Как оставить номера при продаже авто? Детальная инструкция о том, как сохранить номера машины

30 комментариев

• Comments 30
• Pingbacks 0

И всё-таки коробку сняли, хоть она и повисла на полуосях.

И смысл. Коробку-то в итоге все таки сняли. Что изменилось в лучшую сторону? =))) Все равно потом ее поднимать и корячить на место, а если в одночку это делаешь, то вообще жопа.
Данный вариант — в мусорку.
Я бы просто вместо родных болтов крепления коробки ввернул другие, более длинные. Потом все то-же самое, только коробку в сторону на удлиненных болтах сдвинул и все. Она бы на весу осталась и на точном уровне по болтам. Сцепу заменил и назад ее сдвинул на болтах и все дела. Единственное, только маховик немного покрутить из стороны в сторону надо будет, чтобы шлицы вала с втулкой ведомого диска сцепления совпали, чтобы коробка на место села.
Вот так-то, товарищи =)))

Спасибо за комментарий Max147, возможно Ваш вариант кому-то придется по душе больше чем наш. Идея с длинными болтами действительно неплоха!

Болты длиннее туда не залезут!

Ребята не городите чушь, и других не водите в заблуждение, на длинных типа болтах коробка не отойдет на нужное расстояние, вы товарищ вообще не знаете что говорите. И явно в ремонте не соображаете…

Как вариант — длинные шпильки

Да не сильно то и сэкономили ни по времени ни по трудозатратам. Слить масло — одна гайка, 5 минут времени. Снять привода — 2 гайки,10 -15 минут. Как справедливо было замечено пихать КПП обратно в сборе с приводами тот ещё гемор. А ещё вся коробка в масле, очень может быть подтекают сальники, так что привода выдергивать все равно придётся. ИМХО снять полностью, промыть очистить, заменить сальники при необходимости… А что за трос спидомтра? Я на 10ках не видел.

Сняли — не сняли.
Польза хотя бы в том что коробка там недалеко осталась. Когда работаешь один, то немаловажно.
Приводы ее центруют и проще задвинуть на место. Ну и при вынимании приводов из коробки ничего не провернете.
Хотя сдвинуть по шпилькам длинным (не знаю кто первый придумал) еще проще.
Я так делал. Зазор не большой, но сцепление с корзинкой проходит. Оправку укоротить. Работать приходится в зазоре, но зато на место коробку просто задвинуть без лишнего пука.

Слава, и в правду есть трос спидометра на десятка.
Сегодня делал спидометр, и при покупке датчика скорости, продавец уточнил — с тросом или нет)
Сам был в шоке!

Да я на 100% и не утверждаю,просто говорю что не видел. Хотя было в ремонте большое количество 2110 1996-2007 г. в. На всех, даже на тех где механический одометр стоял просто датчик и ни каких тросиков. Возможно продавец путает с 2109-2115, там да, на некоторых было датчик + трос. Может у кого стоит трос привода спидометра на 10, не поленитесь, напишите коммент, будем в курсе.

Ну не знаю, Игорь.Если ты делал так, как описывает процесс автор и у тебя все легко получилось, то мой тебе респект. Я один раз пробовал так делать, исплевался, и изматерился! Мало того, что подобно гинекологу, работаешь в ограниченном пространстве, так ещё попробуй воткни коробас на место. Тем более в одного. Центруется на приводах? У меня наоборот ломается и перекашивается на гранатах. Ещё привода имеют вес, и естсно тянут коробас вниз, оттого перекос по первичному валу особенно, актуален. Ну очень тяжело ее (коробку)воткнуть на место. С направляющими болтами большей длины, правда не пробовал, может этот способ и работает. Не проверял. В итоге, хочу сказать, что способ автора ни чуть ни проще классического. И более того, ПРОБЛЕМАТИЧНЕЙ !

Здравствуйте всем, способ предложенный автором весьма не плох, при определенных навыках весьма практично и быстро, без лишней возни с приводами, но опять таки, если у вас удобная яма или подъемник, а по поводу троса спидометра, на многих десятках шли коробки от девяток, вот и наличие троса. А так способ весьма хорош, только для удобства при обратной постановке короба назад было бы удобно ее поднимать домкратом небольшого размера, тогда будет проще ее на свое законное место определить. Спасибо за внимание и всем творческих успехов в нелегком деле оптимизации процесса ремонта своих машинок!

способ работает автор не указал главное надо центровать диск сцепления, пластмассовый вал муляж он наверное продается не спросил. коробку я подвешивал чтоб не упала на пол и с помощью домкрата снимал и ставил один тяжело и муторно но все таки получилось.

ребята скажите я три дня назад меня диски бежала хорошо прошло три дня и опять машина не бежит.а оборот поднимается.но я меня только диск а не в месте корзинкой.

Сам снял, сам поставил за 6 часов, потихоньку не спеша… Заменил диск и выжимной, корзина была в норм состоянии
Придумал пару фокусов, и коробочку на место установил как на заводе…

Мужики меняю ведомый диск на 10 помогите.

Привет всем! Посоветуйте в чем проблема. Я поменял корзину сцепления теперь воет что то, а при нажатой педали не воет. Кто знает что такое, за ранее спасибо.

Воет либо коробка, либо выжимной подшипник.

Подскажите пожалуйста. На 2110 двигатель 2112 менял трос сцепления-порвался. Через год опять порвался. Через месяц педаль опять уходит и тугое сцепление. Рычаг подшипника без троса ходит нормально, подшипник не шумит, диск не ведет. Троса сцепы такие дерьмовые или что с корзиной?

На 08 в итоге делал тросики сам. Родной тросик какой-то нехороший человек на ВАЗе сделал из однократной навивки, а надо — из двойной, как у японских товарищей для гибкости. Я делал (лет 20 назад) наконечники с отверстиями под тросик и обжимку из 2-х стержней квадратного сечения 20х20 с угловыми канавками. Потом всё просто: вставил тросик нужной длины в наконечник, обжимку. И под гидропресс усилием всего-то 20 тс с манометром. Металл потёк в районе 12 тс (сталь наконечника д.б. мягкой: марки 20, 25, 30 не тверже). Потом проверил на растяжение усилием собственного веса 100 кгс и рычага 1/3, т.е. 300 кгс с использованием больших тисков на верстаке. Сделал 2 шт. Работает пока один отлично. Машина 1987 г.
Еще вытащил пластм. оплётку изнутри пружины тросика как ненужную запчасть и увеличил диам тросика (вроде 3 или 3,5 мм, не помню). Ну и смазку, конечно типа Литол. Концы тросика пропаял ДО отрезки так, чтобы рез был посередине пайки. Резал потихоньку не перегревая точилом с острым кругом.

Меняем сцепление на ВАЗ-2110 со снятием коробки и не снимая КПП

ВАЗовское сцепление — механизм довольно надёжный и проверенный в течение почти 50 лет на наших дорогах. Фиатовские инженеры приложили массу усилий для доводки конструкции, но они и подумать не могли, что практически тот же механизм будет успешно использоваться спустя почти полвека на переднеприводной машине.

Диагностика сцепления на ВАЗ-2110

ВАЗ-2110 получил механизм от восьмёрки и девятки практически без изменений, были подкорректированы только прижимные силы, которые соответствуют крутящему моменту двигателя.

Тем не менее всякому сцеплению есть свой срок. Ресурс узла сильно зависит от стиля вождения и условий эксплуатации. А кроме того, от завода изготовителя комплекта. Кстати, менять сцепление в сборе из-за вышедшего из строя ведомого диска или выжимного подшипника вовсе не обязательно, это дорого.

Но и замена любого элемента механизма, как и всего сцепления целиком, на СТО обойдётся не менее 3-5 тысяч рублей , не считая стоимости материалов. Поэтому есть смысл заняться ремонтом самостоятельно. Это не самая простая операция, но вполне доступная даже для начинающего водителя.

Комплект сцепления: корзина, диск, подшипник и оправка.

Признаки неисправности

Перед тем, как снимать сцепление на ВАЗ-2110, необходимо выяснить его состояние по признакам:

1. Сцепление буксует . Это подразумевает, что при изменении оборотов двигателя, часть крутящего момента теряется при пробуксовке фрикциона ведомого диска — обороты растут, а тяги нет. Вариантов может быть несколько — либо износились фрикционные накладки ведомого диска, либо нарушена регулировка свободного хода педали сцепления. Замена диска нужна в первом случае.
2. Сцепление ведёт . При полностью выжатой педали сцепление не выключается. То есть часть крутящего момента ещё передаётся на КПП, ведущий и ведомый диски не размыкаются. В этом случае поможет либо регулировка того же свободного хода педали, либо замена выжимного подшипника, корзины сцепления, если регулировка не дала результатов.
3. Сцепление вибрирует .Наблюдаем вибрации в области КПП на определённых оборотах или постоянно. В этом случае сцеплению необходима замена, скорее всего, вышла из строя корзина.
4. Сцепление шумит .Повышенный шум при нажатии на педаль, посторонние звуки при переключении передач. Вероятнее всего, вышло из строя либо все сцепление в сборе, либо корзина или выжимной подшипник. Необходима замена комплекта.

При появлении одного из этих симптомов и, убедившись в том, что регулировка не даёт результатов, приступаем к разборке сцепления своими руками, чтобы не тревожить специалистов, время и труд которых обойдётся нам круглую сумму. Сами же мы сможем заменить сцепление в сборе за час, максимум два.

Замена сцепления на ВАЗ-2110 без снятия КПП

Как правило, сцепление десятки, как и других переднеприводных машин ВАЗ, проводят без снятия коробки передач.

Полный демонтаж КПП необходим в тех случаях, когда мы имеем проблемы с включением передач или с редуктором. Демонтируя коробку полностью, работы прибавляется чуть ли не вдвое, приходится сливать масло, снимать полуоси и проводить массу других работ. Поэтому если нас не тревожит КПП, снимать её не станем.

Условия

Менять сцепление удобнее всего на подъёмнике, смотровой яме или на эстакаде. Можно справиться и в полевых условиях, но это, естественно, неудобно и долго.

Для работы нам будет необходим стандартный набор инструментов, домкрат, несколько деревянных проставок и оправка, без которой не удастся установить ведомый диск. Эта оправка повторяет по форме первичный вал КПП и центрирует диск по отношению к маховику.

Точный алгоритм замены

Работу проводим в такой последовательности:

Отключаем минусовую клемму АКБ, снимаем колодку проводов с датчика массового расхода воздуха.

Снимаем «минус» аккумулятора и разъём с ДМРВ.

Выкручиваем верхний болт стартера.

Откручиваем болт 1 крепления стартера.

Растяжку снимаем вместе с рычагом.

Выворачиваем болты реактивной тяги.

Снимаем тягу привода управления.

Подставляем чурку, чтобы двигатель не оторвал шланги отопителя салона.

Отводим коробку и кладем её на пол.

Подшипник (1) меняем однозначно, пружины (2) и накладки (3) изношены – диск под замену, поверхность корзины (4) переживёт ещё один диск.

Особенности

Заодно проверяем состояние маховика.

Далее действуем по обстановке. Если необходима замена всего сцепления в сборе, откручиваем корзину от маховика и устанавливаем новый комплект . Для правильной установки ведомого диска нам понадобится оправка, о которой мы уже говорили. При установке необходимо наживить болты крепления новой корзины, затем вставить оправку в ведомый диск и попасть в маховик. Таким образом мы соблюдаем соосность первичного вала КПП и маховика.

И только после этого можно затягивать болты крепления корзины сцепления. Сборка проводится в обратном порядке.

Замена сцепления ваз 2110 2114 без снятия коробки

Всем доброго времени суток. Опишу свою историю связанную с заменой сцепления, точнее как оно «кончалось» и о том как бюджетно и удачно разрешилось.

Месяцев шесть назад заметил что машина (у меня ваз 2110 но если у вас ваз 2114, то большой разницы нет) стала вести себя немного странно. В какой-то день отлично тянула, а бывало что, ну никак. Причём обороты растут уверенно, а динамики нет. Проездил с такими симптомами около четырёх месяцев. Следующим этапом неисправности стало то, что первая и вторая передачи стали включатся с усилием, а задняя вообще с треском и подобными звуками. Отрегулировав педаль почти до панели, переключение пришло в норму, а тяга, конечно же, так и не появилась. В таких случаях говорят — буксует сцепление. Двигатель ревёт от оборотов, но не едет. Решено было ремонтироваться.

Обзвоним несколько СТО узнал, что цена на замену сцепления велика (около 3500 р.). Решил — это не для меня и стал искать подходящую яму для замены сцепления своими руками. Можно конечно и на домкрате это проделать, но я не сталкивался с таким ремонтом и не хотелось усложнять работу. Яму нашёл (спасибо другу). Выбрали день и приступили к замене. Сразу скажу, что фотографии получились не совсем хорошие, но я постараюсь описать, все засады и тонкости с которыми вам, возможно придётся столкнуться.

Замена сцепления ваз 2110 2114

Первым делом загнали на яму и сняли защиту двигателя. Тут проблем не должно возникнуть. Все болты открутились на ура. Масло можно слить, чтобы уменьшить вес коробки. Привода из неё мы выдёргивать не будем, так что сливать необязательно.

Ослабьте крепления передних колёс. Расконтруйте обе ступичные гайки и открутите. Старые лучше не ставить обратно. Купите новые. Стоят около 70 рублей.

Поднимите автомобиль и положите под него бруски или козлы. Снимите оба передних колеса.

НЕ ПРОИЗВОДИТЕ работы на домкрате без надёжной страховки.

Выньте тросик сцепления из вилки и открутите его от кронштейна, который находится на коробке. Понадобятся два ключа на 17. Для удобства лучше вынуть АКБ.

Отсоедините разъем датчика скорости.

Снимите кожух воздушного фильтра, предварительно отключив фишку от ДМРВ.

Открутите болт крепления модуля зажигания к коробке передач и ещё один болт рядом. Он из тех, которые соединяют КПП с двигателем.

Открутите гайку на стартере, которая держит плюсовой провод. Отключите клемму от тягового реле.

Отверните верхний и нижний болт крепления стартера, затем снимите его.

Для профилактики можно обработать бендикс небольшим количеством литола и подобной смазки.

Есть наверху ещё один болт который держит КПП. Он находится в районе термостата. Его закрывают топливные трубки.

На этом в верхней части работы окончены.

Спускаемся в яму.

Многие пишут, что нужно снимать «саблю», но мы пошли другим путём. Открутили шаровую от ступицы и болт который соединяет рычаг и стабилизатор. Затем просто отогнули рычаг вниз. Такой способ подойдёт, если позволяет яма и вы не собираетесь совсем доставать коробку передач.

Отводим левую ступицу и вынимаем привод.

Откручиваем защитный щиток маховика. Там три болтика. Не знаю почему, но у меня они были разными. Два открутились головкой на 10 а третий восьмёркой. Так и не понял.))) Может кто подскажет, почему так?

Затем отсоедините тягу переключения передач, ослабив один болт. Рекомендуется предварительно пометить положение тяги, чтобы потом было проще настроить скорости. Я воспользовался этим советом, но при последующей настройке, почему-то он не сработал. Это такая дополнительная информация)))

Теперь ослабьте один болт крепления КПП, который находится под стартером (он уже снят), но не до конца.

И ещё один болт находится в районе правого привода. Его при разборке мы не заметили и долго пытались понять почему коробка не выходит. Это болт тоже сорвите но не откручивайте до конца. Для этого потребовался хороший удлинитель и надёжная головка.

Сейчас необходимо взять домкрат и установить его под двигатель. Когда начнём откручивать подушки, мотор останется лишь на одной и может упасть, порвав шланги отопления. Между домкратом и двигателем положите небольшую досочку, чтобы не повредить картер. Устанавливать его надо ближе к КПП. Под коробку тоже лучше положить брусок, на всякий случай.

Когда двигатель надёжно зафиксирован, снимаем подушки.

Сначала уберём заднюю опору. Можно просто открутить её от кузова. Она держится на двух шпильках, но этот способ подойдёт если вы уверены что гайки легко открутятся и не сломаются. Мы экспериментировать не стали поступили так: На самой подушки есть болт, он смотрит в сторону салона. Его необходимо ослабить и немного открутить. Затем отсоединить кронштейн подушки от КПП и отвести его максимально в сторону. Может это неверный способ, но так шпильки остались целыми, а мы довольными)))

Теперь откручиваем левую подушку коробки. Там две гайки, одна вверху, а вторая снизу. Крепление похоже на шпильку с резьбой, с двух сторон. К сожалению не сфотографировал.

Дальше нужно одному придерживать коробку снизу, а второму открутить до конца и вынуть болты. Один возле стартера, а второй возле правого привода.

Теперь вдвоём нужно отодвинуть коробку от двигателя и опустить на отогнутый рычаг. Делайте это аккуратно, не повредив патрубки и проводку. Коробка тяжёлая, около 30 кг если не ошибаюсь. Нам хватило))).

Когда КПП будете отодвигать, убедитесь что её направляющие не выпали. Они находятся в нижних отверстиях крепления КПП. Выглядят как трубочки.

Коробка отодвинется примерно на 10 – 15 см. Этого достаточно, чтобы заменить корзину и диск сцепления, а также подшипник и вилку.

Когда мы отодвинули коробку, то увидели что три лепестка корзины провалились внутрь. Сразу стало ясно, что её под замену.

Приступим к снятию корзины. Она прикручена к маховику шестью болтами на 8. У нас они открутились с большим усилием. Пришлось применить рычаг. Перед откручиванием зафиксируйте маховик от проворачивания. Для этого понадобится отвёртка или что-то подобное.

Открутив корзину и достав диск приняли решение менять и то и другое.

Установка

При установке корзины и диска сцепления необходимо использовать имитатор первичного вала. Это нужно для того чтобы детали встали ровно. Такую центровку можно купить в магазине рублей за 100. Подойдёт она также и от «копейки».

При установке коробки важно попасть шпилькой, которая стоит на ней в отверстие двигателя. Оно находится в районе правого привода. Когда мы устанавливали КПП не учли этот факт и долго мучились вертя КПП.

Когда коробка зашла в зацепление с двигателем закрутите крепёжные болты, но не до конца. Их нужно протянуть, когда коробка встанет на подушки, чтобы не произошло смещения.

В дальнейших этапах сборки не должно возникнуть проблем.

Не забудьте законтрогаить гайку ступицы, настроить педаль сцепления и кулису.

Надеюсь кому-то поможет этот материал при замене коробки передач. Разницы в ремонте автомобилей Ваз 2110 или 2114 практически нет. Все они лады)). Признаться, я думал будет труднее сменить сцепление, но главное приступить, а там уже деваться некуда). Старайтесь, по возможности, ремонтировать свой автомобиль сами. Это и экономия денег и приобретение опыта. Всем удачи.

Сколько стоит замена сцепления на ВАЗ-2110 и от чего зависит стоимость

В Российской Федерации полная замена комплекта сцепления на автомобили модель ВАЗ-2110 составляет от 4000 до 8000 рублей, включая запасные части и монтажные работы. Стоимость зависит от типа деталей, их производителя, а также цены за производство замены установленной СТО. Самостоятельная замена обойдется в среднем от 2400 до 5000 р., столько стоит комплект сцепления. При этом, необходимо иметь специальный инструмент, оборудование и слесарные навыки.

Конструкционная составляющая

Механизм сцепления служит для плавной передачи крутящего момента от двигателя на КПП и соответственно на привод передних колес. Сцепление необходимо для начала движения автомобиля, изменения передачи и частичного снижения нагрузки на двигатель — на подъеме, плохих дорожных условиях и т.д.

Механизм представляет собой два диска — ведущий и ведомый, расположенные в алюминиевом картере между мотором и КПП. Соединение и отсоединение дисков обеспечивает включение/отключение привода передних колес. Управление производится за счет работы гидроцилиндра посредством металлической вилки через выжимной подшипник.

При проведении замены необходимо отсоединение приводов ШРУСа и демонтаж КПП с автомобиля. Дальше производится отсоединение картера сцепления и снятие ведущего диска с маховика двигателя вместе с ведомым. Установка новых компонентов требует центровки с помощью специальной оправки, прокачки и регулировки работы гидропривода. Если нет опыта проведения подобных операций, то лучше сразу обратиться в автомобильный сервис.

Периодичность и особенности замены

За счет частого использования, высоких нагрузок и трения между дисками механизм подвержен износу. Заводские детали необходимо менять через 40 000 – 70 000 км пробега, периодичность замены зависит от стиля и условий езды, погодных условий, показателей нагрузки и дорожного покрытия. Езда в городских условиях в два раза быстрее приводит к износу механизма, чем загородные поездки на дальние расстояния.

Износ механизма выдают следующие причины:

• Пробуксовка или увод сцепления.
• Затрудненное переключение передач.
• Посторонний равномерный гул в районе селектора (рычага КПП)
• Вибрации/шумы при трогании.
• Потеря мощности и динамики, высокий расход топлива.
• Запах горелой резины в салоне.
• Поздняя реакция педали (в самом конце).
• Потеря мощности двигателя при нагрузке (в гору, с пассажирами).

Любой из этих симптомов — повод провести диагностику механизма на СТО. Проверка работы привода и выявление неисправностей обойдется в 400-600 р. для автомобилей ВАЗ.

По результатам диагностики нужно будет приобрести следующие детали, в зависимости от причины поломки:

• Ведомый диск (700-1000 р.).
• Ведущий диск (1500-3000р.).
• Выжимной подшипник (400-700 р.).

При износе всего механизма потребуется замена комплекта сцепления в сборе. При этом, операция по монтажу как одного элемента, так и всего механизма стоит одинаково — около 2000-3000 р. Это обусловлено тем, что в обоих случаях необходимо снимать КПП и ШРУСы.

Стоимость сцепления в сборе

Мастера рекомендуют производить замену всего механизма в сборе после длительного периода эксплуатации, так как все детали системы уже основательно изношены.

Самые доступные, но менее качественные комплекты отечественного и китайского производства имеют стоимость порядка 2400-2800 р. Такие детали при бережной эксплуатации могут обеспечить до 50000 км пробега без нареканий. Заводские оригинальные комплекты ВАЗ будут иметь цену от 3400 р. и проедут до 70 000 км. Более дорогие наборы с керамическими или композитными накладками могут «дожить» до 120 000 км, но выльются в 5000-7000 р.

Независимо от региона нашей страны, установка нового механизма сцепления обойдется минимум в 4500 р. и максимум 8000 р. для автомобиля ВАЗ 2110, включая монтаж и детали. Время на выполнение работ в специализированном сервисе составит от 2 до 4 часов.
