Замена днища ваз 2109

Ремонт ржавых элементов кузова: пошаговая инструкция

Частенько любители отечественных авто сталкиваются с проблемными кузовами. К примеру, купили вы поддержанный ВАЗ 2109. На первый взгляд вроде бы все хорошо, но когда дело доходит до кузова — вы понимаете, что не все так гладко, возникают даже мысли о замене кузова целиком. Но не стоит бояться этой проблемы.

При помощи нужных инструментов и ровных рук можно избавиться от сгнившей арки, днища или порога. В этой статье мы опишем поэтапный процесс ремонта кузова.

Проблема отечественных авто

Ремонт кузова автомобиля начинается с подбора инструментов. Сразу скажу, что список будет достаточно большим, ведь работа трудоемкая и требует большое количество приборов, включая электронные и газовые модели. Нам понадобится хотя бы три вида молотов разных размеров, лепестковый и зачистной круг (он хорошо снимает краску и легкую ржавчину).

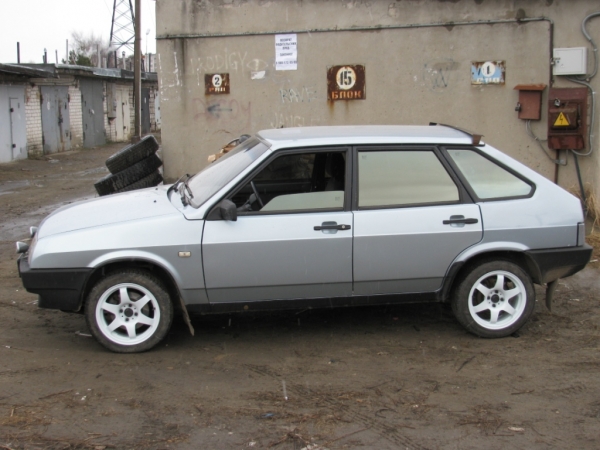

ВАЗ 2109

Болгарка также будет к месту, баллон углекислоты на 10 кубов, сварочный аппарат с максимальным током 150 ампер, несколько штук зубил, набор сверл по металлу. Без домкрата здесь тоже не обойтись, лучше чтобы их было два.

Запаситесь отрезными кругами примерно на 1-2 миллиметра и одним зачистным. Подойдет любой вид электролобзика. Кисть с преобразователем ржавчины, фибровый круг (можно заменить простой бюджетной щеткой). Стандартный шоферский набор, шнур 2мм и отвес. Вроде бы я перечисли все, что нужно. Пора приступать к работе.

Снятие прогнивших частей

Начинаем ремонт со снятия гнилых, ржавых и деформированных частей. Я буду описывать процесс на примере автомобиля, ВАЗ 2109, который мне поручено было отремонтировать. Приведу для начала свои проблемные места в машине. У автомобиля полностью прогнил передний пол со всеми поддомкратниками и усилителями. И использовать домкрат только можно было с подмоторной балкой. Задний пол тоже сгнил. Коррозия задела и двери автомобиля. В общем, днище почти отсутствовало. Крылья были не в лучшем состоянии.

Капот в передней части заметно покрылся ржавчиной, отсутствовали все соединители пола и пол бензинового бака, запасного колеса. Эта же участь постигла и отражатели почти всех фар. В районе редуктора лопнул передний лонжерон. А над глушителем, в полу багажника красовалась огромная дыра. По углам двери «съела» коррозия.

Я подробно описываю состояние своего автомобиля, чтобы автолюбители определили схожие поломки в своем и сделали правильные выводы. После того как необходимый инструмент для ремонта кузова автомобиля под рукой начинаем монтаж.

Монтаж и работа с инструментом

Шаг 1

Сначала проводим разборку в моторном отсеке: сливаем тосол, а затем снимаем и сам радиатор. Двери тоже нужно убрать, если там все прогнило окончательно, то его можно просто оторвать, срезаем отбортовки болгаркой, к которым был приварен телевизор.

Ремонт порога

Отрезаем панель задка, а также крылья. При помощи сварки и заплаток завариваем дыры в брызговиках (если они имеются), ставим отбортовки из свежего металла, к которым в дальнейшем будет приварен телевизор. На видео, где слесари делают ремонт кузова автомобиля все можно рассмотреть более подробно и «вживую».

Шаг 2

Ставим и завариваем новые усилители брызговиков, для этого хорошо будет использовать кровельное железо. Дальше идет подгонка новых деталей: задние и передние крылья, порог телевизор и капот. Эти элементы следует крепить при помощи саморезов. Здесь нам и понадобится набор сверл. Теперь предстоит сложный процесс варения. После того, как крылья, телевизор и порог «посажены» на саморезы, можно приступать к сварке. Телевизор следует покрасить заранее, потому что когда он будет твердо сидеть, качественно нанести цвет уже не выйдет.

Шаг 3

Для выполнения следующих операций, мне потребовалось взгромоздить автомобиль на опрокидыватель. Восстановление геометрии кузова автомобиля займет достаточно времени. Выполняется эта процедура при помощи стапеля, на который крепится сам автомобиль. Специальные зажимы обеспечивают надежное крепление, а силовые стойки задают определенное усилие для выравнивания. Выполнять эту часть лучше в автомастерской.

Шаг 4

Переходим к варке днища. Используем заплаты и крепим их на передний и задний пол при помощи сварочного аппарата. Привариваем все поддомкратники, соединители и усилители пола. Толщина металла кузова автомобиля значительно влияет на процесс варки, и для каждой модели требуется отдельно подбирать время. При помощи мовильницы покрываем все полости машина антикоррозионной смесью.

Правильное нанесение виниловой наклецки на автомобиль — непростая задача. Наша статья имеет подробное описание данного процесса.

Программное обеспечение необходимое для проверки возможности тюнинга автомобилей вы найдете по http://avtopolza.ru/tyuning-russkix-avto/tyuning-russkix-avtomobilej-v-rezhime-onlajn/ ссылке.

Шаг 5

В моем случае арки сгнили полностью. Механики советуют не мучиться и не переваривать их, а попросту купить и установить новые элементы кузова. Но если вы настроены на починку, то это тоже сделать вполне реально. Смола с отработкой является хорошим покрытием для арок, но даже она не спасет их в будущем. Ржавчина проберется и сквозь нее. Также существуют и другие смеси для антикора. Выбор зависит от бюджета и от опыта работы с тем или иным материалом.

Надеемся эта инструкция поможет и вам в ремонте кузова вашего автомобиля и после завершающего этапа — покраски, он засияет как новый.

Лада 2108 THE WHITE EVIL › Бортжурнал › Проект #THEWHITEEVIL Часть 3. Замена днища на ваз 2108 2109 21099 2113 2114 2115

Всем Привет. Сегодня речь пойдет о замене днища на «самаре» и «самаре-2»,
А вот все, что будет меняться в ближайшем будущем:

После этого берем дрель и одеваем на нее насадку для зачистки металла от ржавчины.
Начинаем обрабатывать дрелью места, где будем высверливать точки (указано на фото красным цветом). После берем сверло на «7», заточенное для высверливания точек и высверливаем. Кто не знает что это такое, смотрим здесь
Когда все работы завершены, подрабатывая молотком и зубилом демонтируем остатки днища.
Конечный результат

Сначала грунтуем кислотным грунтом в один слой. Оставляем на час, чтобы он высох (можно не делать этот шаг)

Потом грунтуем эпоксидным грунтом (грунт я брал novol protect 360) кроем в 2 слоя. межслойная сушка 15 минут

2.Когда загрунтовали днище, оставляем его в гараже на ночь, и приходим только на следующие сутки.

Почему я рекомендовал при обрезке не задевать нижние элементы днища (всякие крючки, кронштейны)?
Потому что мы будем приваривать их сразу по месту, вымеряя все размеры что как было.
Настоятельно рекомендую не повторять мою ошибку, а приварить сначала корыто в машину и только потом к нему все остальное приваривать., хотя если у вас ровный пол, то можно и делать как я. Только если потом днище немного поведет пропеллером- я не виноват)))
Привариваем все шпильки, кронштейны, крючки и прочие элементы, вымеряя все со старого днища.

Привариваем все верхние элементы днища, вымеряя все старые размеры и размечая все маркером.

Особенности проведения ремонта и замены днища на ВАЗ 2109 своими руками

Проблема отечественных автомобилей — металл кузова. Следы коррозии появляются уже спустя пару лет эксплуатации, вынуждая владельца менять отдельные элементы — арки, пороги, днище ВАЗ 2109. Ремонт часто подразумевает замену сгнивших деталей.

Общее у разных модификаций

Металлический каркас 2109 представляет собой несущую конструкцию типа хэтчбек с пятью дверями. Унифицированный кузов создавался на базе ВАЗ 2108, но большая часть деталей имеет разные размеры. У обеих моделей цельные остовы и навесные компоненты.

Кузовные части 2109 соединяются точечной сваркой, места высокой нагрузки усиливаются электродуговой. Для их производства используют листовую сталь толщиной 0,7–1 мм. Мелкие части штампуются из стали большей толщины.

Конструкция кузова ВАЗ 2108 цельнометаллическая сварная, трехдверного типа. Представлена в пассажирском, грузопассажирском вариантах. Кузов «девятки» пятидверный, внутренние и наружные боковые панели оснащены проемами для дверей. В остальном каркас 2109 не отличается от 2108.

Самое слабое звено

Каркас автомобилей ВАЗ 2109, 2108 имеет несколько слабых мест, наиболее подверженных коррозии.

Крепления задней балки

Задняя балка крепится к треугольным кронштейнам с обеих сторон кузова резинометаллическими шарнирами. Кронштейны закреплены шпильками, приваренными к усилителю заднего лонжерона. Очаги коррозии появляются вокруг креплений, разрушая пороги, усилитель. При сильных повреждениях балку может вырвать из кузова, что приводит к потере управления. Дно модели 2109 ремонтируется на ранних стадиях коррозии.

Крепления кронштейнов растяжки

Рамка радиатора в этих местах усилена толстым металлом, который подвергается коррозии. Рем вставка дна ВАЗ 2109 продается в специализированных магазинах. Запчасть вваривается на место разрушенной с соблюдением геометрических размеров кузова.

Стаканы стоек подвески

Грязь, скопившаяся в арках колес, разрушает брызговики, стаканы подвески. В местах крепления гаек, шпилек из-за высокой вибронагрузки появляются трещины. Дефекты устраняются переваркой стаканов. В профилактических целях рекомендуется использовать подкрылки, обновлять защитное покрытие арок.

Пороги

Наиболее распространенная проблема «девяток», снижающая жесткость кузова. Коррозия распространяется под пластиковыми накладками. Поменять пороги без восстановления пола невозможно. Меняют либо деталь полностью, либо наиболее разрушенные элементы — усилители, нижнюю часть, внешнюю накладку.

Инструменты

Кузовной ремонт ВАЗ 2109, включающий замену днища своими руками, начинается с подбора инструментов. Восстановительные работы требуют специфических приборов:

  • молотки разных размеров для рихтовочных работ;
  • болгарка, комплект дисков для снятия ржавчины, лакокрасочного покрытия;
  • баллон с углекислотой;
  • сварочный аппарат;
  • сверла по металлу, зубила с закаленным острием;
  • два домкрата, подъемник;
  • щетка по металлу;
  • стандартный комплект инструментов — отвертки, ключи.

С чего начинать и чем заканчивать

Ремонтные работы начинаются с демонтажа деформированных, прогнивших частей «девятки»:

  1. Разбор моторного отсека, слив охлаждающей жидкости, тосола.
  2. Снятие дверей.
  3. Демонтаж усилителя — «телевизора».
  4. Ржавые участки срезаются болгаркой.
  5. Дыры придется переваривать либо ставить заплатки.
  6. Проблемные места укрепляются железом.
  7. Брызговики усиливаются точечной сваркой.
  8. Запчасти подгоняются в соответствии с геометрией автомобиля.
  9. Пороги, крылья крепятся болтами с последующей электросваркой.
  10. Ставятся новые арки, при необходимости полностью меняется днище.

Чтобы предупредить появление коррозии, уязвимые места покрывают специальными составами на основе битума, смолы, масла. Поверхность предварительно полируют, снимая слой лакокрасочного покрытия, повышая адгезию к наносимому средству.

Материалы для сварки

В работе со сварочным аппаратом требуются расходные материалы. При их выборе руководствуются двумя моментами:

  1. Тонкая сталь приваривается сложнее, требует грамотного подбора температурного режима.
  2. Толстая обрабатывается тяжелее.
Читать еще:  Не закрывается дверь ваз 2114

Специалисты в уроках советуют брать на заплатки металл толщиной 1–2 мм. Автомобиль осматривается на эстакаде либо яме при хорошем освещении. Прочность металла проверяется молотком, который простукиваются поврежденные места.

Для дальнейших восстановительных работ понадобятся шумоизоляционные материалы, антикоррозийные составы, грунтовка по металлу, преобразователь ржавчины, обезжиривающее средство.

Подготовительный этап

При сильных повреждениях днища его выгоднее заменить, чем устанавливать металлические заплаты. Крупные дефекты в ходе подготовительных работ вырезаются, мелкие зачищаются от коррозии. Труднодоступные участки обрабатываются газосваркой. Швы на латках, ремвставках покрываются преобразователем ржавчины, зачищаются, обезжириваются, покрываются антикоррозийными составами.

Процесс сварки

Топливный бак перед началом работ обязательно демонтируется. Латка на поврежденном участке приваривается в 3–4 точках, затем обваривается. На мелкие дефекты накладываются небольшие швы до 3 см. Зазоры должны отсутствовать — они повышают риск появления коррозии. Для повышения прочности швов их проковывают молотком. При необходимости все части можно переварить. Восстановленные участки зачищаются после осмотра.

Полная замена

При сильных повреждениях от коррозии либо устаревания металла проводится полная замена днища «девятки». Для этого требуются:

  • усилители;
  • пороги;
  • домкрат;
  • соединители;
  • дно;
  • лонжероны.

Для ремонта «девятки» можно использовать одну вторую днища салона 2108.

Подготовительные работы

Перед заменой демонтируются двери, крылья, пороги. Накладка, соединитель при наличии следов коррозии заменяются. Установка растяжек для жесткости повышает аккуратность работ. Зубилом снимается старый металл вплоть до неповрежденного кузова. Внутренние поверхности порогов, полости обрабатываются цинкохроматным грунтом ГФ-073 перед заменой пола.

По линиям соединения порога с накладкой высверливаются отверстия диаметром 5 мм на расстоянии 40–50 мм. Геометрия проверяется установкой дверей в проемы с соблюдением зазоров не больше 3 мм. Двери после этого снимаются.

Порог приваривается к накладке электрозаклепками через прошитые отверстия, к боковине кузова, центральной стойке — сплошным швом. После окончания работ места сварки зачищаются шлифовальной машиной, грунтуются, покрываются антикоррозийным составом.

Частичная замена

При установке заплаток, замене отдельных деталей днища используются сварочные полуавтоматы. Без применения сварки меняют цельные части — их высверливают. При одновременной переустановке порогов, днища контролируется геометрия кузова. Части дна при замене напольных панелей крепятся снизу, после чего прихватываются сваркой либо монтируются на заклепках.

Обработка после сварки

Первый этап — полировка днища крупнозернистыми пастами с механическими присадками. Пасты без абразивных веществ наносятся после мойки, сушки автомобиля. Все работы проводятся при помощи полировочного круга, которым обрабатывается каждая деталь по отдельности.

Грунтующие составы

Ими покрываются чистые поверхности автомобиля согласно инструкции. Грунтовка обеспечивает сцепление с антикоррозийными составами. Производителями предлагаются разные составы:

  1. Tectyl выпускается трех видов. Классический создает на стали органическую микропленку; цинковый обеспечивает дополнительное покрытие, нейтрализующее соли; Tectyl HT цинк предназначен для автомобилей, эксплуатирующихся в городской среде.
  2. Мовиль — экономичный состав, пользующийся спросом в автомастерских.
  3. Битумная мастика на основе полимеров, каучука, минерало-сланцев.
  4. Dinitrol на основе полимерной резины.

После восстановления кузовных деталей обязательно устанавливают шумоизоляцию. Днище может покрываться составом Prim, одновременно выполняющим роль антикоррозийного средства.

Защита от коррозии

Для предохранения кузова от ржавчины применяют два метода антикоррозийной обработки.

ML-масла

Изобретенный в Скандинавии метод подразумевает заливку специальных масел в технические полости кузова через заводские дренажи. Составы пропитывают сварочные швы, покрывая пленкой внутренние поверхности, изолируя их от контакта с воздухом. Аналогичными маслами дно покрывается снаружи.

Ингибиторы, входящие в состав ML-масел, позволяют наносить их поверх ржавчины. Они замедляют распространение коррозии, но для максимального эффекта остов «девятки» желательно промыть.

Минус ML-метода — низкая механическая прочность. На открытых участках масла быстро стираются, но в закрытых пространствах сохраняются годами.

Битумные составы

Открытые панели дна, колесные арки покрываются защитными битумными средствами. Метод предъявляет высокие требования к подготовительным работам. Наружные элементы должны быть тщательно отмыты, иначе битумный состав быстро смоется.

Достоинство таких покрытий — высокая механическая прочность. Они длительное время защищают кузов ВАЗ 2109 от внешних воздействий. Битумные составы могут использоваться в качестве дополнительной шумоизоляции: нанесенная в несколько слоев пленка понижает уровень вибрации панелей.

Битумные покрытия могут наноситься на следы коррозии, но с некоторыми оговорками. Поверхностную ржавчину предварительно пропитывают ML-маслами, после чего наносят твердые составы. При глубоких повреждениях такой способ не поможет контролировать развитие коррозии, поскольку битумные средства, в отличие от ML-составов, непрозрачные. Из-за этого мастер при осмотре автомобиля оценивает уровень поражения ржавчиной и принимает решение о нанесении поверх битумных составов.

Во сколько обойдется ремонт

Восстановление изношенного днища «девятки» либо «восьмёрки» обходится в значительную сумму — от 5 до 29 тысяч рублей. Цена переварки в автосервисах варьируется в зависимости от нескольких моментов, учитывающихся мастерами:

  • размеры повреждений, глубина коррозии;
  • возможность проведения ремонтных работ;
  • сложность восстановления;
  • сроки выполнения заказа;
  • ценовая поликтика автосервиса;
  • место выполнения работы.

Стоимость переварки дна 2109 при закупке самого дешевого ремкомплекта составит 5–8 тысяч рублей. Приобретение расходных материалов в специализированных автомагазинах обойдется в 11–12 тысяч рублей. За работу мастера в сервисе придется заплатить от 20 до 30 тысяч рублей в зависимости от оценки повреждений, выполненного объема, сложности восстановления.

Замена днища ваз 2109

  • Регистрация
  • Вход
  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

  • Список форумов AUTOLADA.RU
  • Семейство «Самара»
  • 1
  • 2
  • 3
  • >

Началось. Осень-зима не прошли без последствий.
Дырки сквозные под ногами водителя.
Вопрос в следующем: что лучше ставить латки-заплатки или менять корытце?
Народ грит есть в природе ремонтная вставка, форма корытом как заводское. Вырезается все по самое нихачу и новое приваривается.

Сварной грит не парся, залатать и замазать. Из куска железяки выстучим по форме дырки и приварим. Все и вся так латается.
Что посоветуете? Как продвинутые форумчане поступают?
Продать нафиг не советывать — бабосики попрут купим ино. Что бы было на чем за запчастями для самарки ездить

Сварной грит не парся, залатать и замазать. Из куска железяки выстучим по форме дырки и приварим. Все и вся так латается

Народ грит есть в природе ремонтная вставка

Правильно народ говорит.

Сварной грит не парся, залатать и замазать

Началось. Осень-зима не прошли без последствий.
Дырки сквозные под ногами водителя.
Вопрос в следующем: что лучше ставить латки-заплатки или менять корытце?
Народ грит есть в природе ремонтная вставка, форма корытом как заводское. Вырезается все по самое нихачу и новое приваривается.

Сварной грит не парся, залатать и замазать. Из куска железяки выстучим по форме дырки и приварим. Все и вся так латается.
Что посоветуете? Как продвинутые форумчане поступают?
Продать нафиг не советывать — бабосики попрут купим ино. Что бы было на чем за запчастями для самарки ездить

Я полностью днище менял на старой восьмёрке оно стоит 800 руб. + 2000 руб замена и никаких проблем, а при продаже народ удивлялся как машина 1994 года и без латок на днище Если машину хочешь себе оставлять то менять днище, а если продавать через год то латки ставь.

Проблемные места кузова автомобилей ВАЗ 2108, 2109, 21099

Приобретая подержанный автомобиль (например, ВАЗ 2108, 2109, 21099) в первую очередь следует обратить внимание на состояние его кузова и кузовного покрытия. Это и не мудрено, так как кузов – самая дорогая составляющая автомобиля.

Рассмотрим наиболее проблемные места кузовов автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099. Под термином «проблемные» имеется в виду – наиболее подверженные коррозии и разрушению. Так же данная информация может оказаться полезной при самостоятельном кузовном ремонте автомобилей ВАЗ 2108, 2109, 21099. На первых позициях разместим проблемные места, требующие незамедлительного ремонта, так как эксплуатация автомобиля с такими повреждениями может привести к печальному исходу. Ближе к концу списка – проблемы в основном косметического и функционального свойства.

Перечень основных слабых мест кузовов автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

Места крепления задней балки к кузову автомобиля

Задняя балка автомобилей ВАЗ 2108, 2109, 21099 своими рычагами через резинометаллические шарниры крепится к треугольным кронштейнам с правой и левой сторон кузова. Кронштейны в свою очередь сидят на шпильках и закреплены гайками (по три шпильки и три гайки на кронштейн). Шпильки приварены к специальному усилителю из более толстого металла, находящемуся внутри заднего лонжерона.

Вокруг кронштейнов со временем возникает очаг коррозии (возможно из-за нарушения защитного слоя лонжерона, несвоевременной обработки защитным составом его внутренней полости, вибронагруженности данной части кузова). Сначала коррозия съедает металл порога вокруг кронштейна, потом принимается за усилитель. Через некоторое время крепления балки к кузову попросту вырывает, и автомобиль становится неуправляемым. Очень важно провести ремонт этого соединения на ранней стадии разрушения (пока не разрушился усилитель внутри лонжерона).

Металл лонжерона под кронштейнами в этом случае можно заменить более толстым. В сильно запущенных случаях (например, когда балку уже вырвало) ремонт тоже возможен, но более трудоемок, так как требует восстановления разрушенных элементов с соблюдением геометрических параметров (иначе возможен увод автомобиля в сторону и подъедание резины задних колес). Подробнее про ремонт креплений задней балки см. «Ремонт мест креплений задней балки к кузову на автомобилях ВАЗ 2108, 2109, 21099».

Места крепления кронштейнов растяжки («крабов») передней подвески к кузову автомобиля

Аналогичная ситуация возникает при образовании коррозии в районе крепления «крабов» к нижней части рамки радиатора. В местах крепления кронштейнов рамка радиатора так же имеет усилители из более толстого металла. В основном разрушения начинаются вокруг них. В продаже имеются ремонтные вставки под кронштейны, которые необходимо вварить вместо разрушенных. Ремонт должен проходить с соблюдением всех геометрических размеров, так как в противном случае нарушается установка углов колес, которая в дальнейшем не поддается регулировке. См. «Ремонт мест крепления кронштейнов растяжки передней подвески к кузову автомобилей ВАЗ 2108, 2109, 21099».

Стаканы стоек передней подвески

Грязь, скапливающаяся в арках передних колес, со временем приводит к разрушению брызговиков двигателя и соответственно стаканов передних стоек. Постоянная вибронагрузка мест крепления верхней части стоек (опорных подшипников) к кузову является причиной появления трещин возле их шпилек и гаек. Ремонтная деталь имеется в продаже, но замена ее трудоемка. В качестве профилактики рекомендуется периодически обновлять защитное покрытие арок колес и использовать пластиковые локера (подкрылки).

Читать еще:  Не работает спидометр на ауди 80
Стаканы стоек задней подвески (арки задних колес)

Такая же ситуация складывается и со стаканами стоек задней подвески. Ржавчина здесь обычно начинает появляться со стороны колесных арок, за стойками. Если не разрушились сами стаканы стоек, то все может обойтись лишь заменой прогнивших участков на свежий металл, что не так сложно. Рекомендации по профилактике те же: защитное покрытие колесных арок, проливка скрытых полостей специальными составами и использование подкрылков.

Пороги

Разрушение порогов наиболее распространенная проблема кузовов автомобилей ВАЗ 2108, 2109, 21099. Эксплуатация автомобиля с прогнившими порогами вобщем-то возможна, но жесткость кузова резко снижается прямо пропорционально степени разрушения. Особенно прогрессирует ржавчина под пластиковыми декоративными накладками на пороги. Замена порогов в большинстве случаев невозможна без восстановления элементов пола, к которым пороги крепятся. Порог автомобилей ВАЗ 2108, 2109, 21099 состоит из четырех элементов (двух усилителей, нижней части и внешней накладки). Замена производится либо в целом, либо тех элементов, которые наиболее подверглись коррозии.

В качестве профилактики разрушения и продления жизни порогов автомобиля рекомендуется не использовать декоративные накладки или проводить дополнительную обработку под ними, периодически проводить обработку скрытых полостей и внешних элементов специальными составами, прочистку дренажных отверстий в нижней кромке порогов. Подробнее о замене порогов см. «Замена порогов автомобиля ВАЗ 2108».

Дверь багажника (задняя дверь) ВАЗ 2108, 2109, крышка багажника на ВАЗ 21099

Постоянно летящая грязь оседает на двери задка автомобиля и вызывает коррозию ее нижней кромки, что со временем приводит к разрушению. В принципе ремонт данной детали возможен, но по цене сопоставим с заменой двери на новую или б.у., но в хорошем состоянии. В качестве профилактики рекомендуется устанавливать на заднюю верхнюю часть кузова над дверью задка спойлер. Загрязнение двери сильно сократится.

Помимо этого проблемы могут создать петли задней двери. В самом лучшем случае они разбалтываются, в худшем трескаются и переламываются.

Примечания и дополнения

— Остальные проблемы: места крепления рычагов подвески и кронштейнов стабилизатора поперечной устойчивости к кузову, элементы пола под ногами с усилителями, нижние части дверей, рамка ветрового стекла, дренажные отверстия кузова и пр. имеют место не на всех автомобилях и встречаются несколько реже и менее существенны.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Как снять передний бампер на ВАЗ 2109 (видео)

Учитывая нынешние возможности в плане покупки запчастей, материалов, инструментов, а также относительной простоты конструкции автомобиля ВАЗ 2109, провести ремонт кузова своими руками — задача далеко не самая сложная. Многие выполняют самостоятельно кузовные работы, не уступая по качеству специализированным мастерским.

Задача – вернуть качество

Слабые места

Какими слабыми местами обладает кузова отечественной девятки? Попробуем узнать.

При обнаружении прогнивших или деформированных элементов кузова автомобиля, их необходимо снять и выполнить соответствующие мероприятия по восстановлению целостности данных участков.

К наиболее уязвимым участкам кузова ВАЗ 2109 относят:

  • Передний пол, пороги с усилителями, двери, крылья и днище задней части кузова;
  • Капот имеет относительную выносливость, но с течением времени начинает терять прежние свойства. Особенно сильно страдает участок над аккумуляторной батарее. Здесь чаще всего владельцы девятки замечают образование ржавчины;
  • Заметная проблема, с которой сталкиваются многие водители — это пол топливного бака;
  • Отражатели оптики, глушитель также не могут похвастаться длительным сроком без появления признаков ржавчины.

Коррозия очевидна

Борьба с проблемами в общих чертах

Чтобы избавиться от проблемы образования ржавчины на кузове, необходимо проделать определенную работу. Самостоятельно или с помощью специалистов, решайте сами.

  1. Разберите моторный отсек, слейте охлаждающую жидкость и снимите радиатор.
  2. Снимите все двери.
  3. Если впереди имеется усилитель (телевизор), тогда его также предстоит разобрать.
  4. С помощью болгарки срезаются все поврежденные участки;
  5. Если проржавели крылья, панели, их придется срезать.
  6. Если образовались отверстия, дыры из-за коррозии, их можно заварить или использовать заплатки.
  7. Участки, которые не отличаются высокой коррозийной стойкостью, рекомендуется дополнительно закрывать металлическими вставками.
  8. Брызговики специалисты советуют усилить дополнительными вставками, после чего закрепить точечной сваркой.
  9. Новые детали кузова, которые устанавливаются на место проржавевших, обязательно подгоняются в соответствии с нормативами.
  10. Крылья и пороги после обработки крепят на саморезы, болты и сварку.
  11. Восстановление геометрии кузова является обязательным мероприятием, на которое тратится большая часть времени. Для этого вам потребуется стапельный станок, на котором фиксируется машина, и выполняется подгонка в соответствии с нормами контрольных точек.
  12. Следующий этап — это сварка нового пола, если таковой потребовался в результате оценки состояния кузова. При восстановлении пола используют заплатки, соединители и усилители. На завершающем этапе пол покрывается антикоррозийными составами.
  13. Арки проще приобрести новые, нежели пытаться восстановить старые. Покрывать их можно смолой и отработанным маслом, смешанными между собой. Такая смесь отлично противостоит ржавчине. Только ни в коем случае не используйте такой состав для обработки днища.

В процессе кузовного ремонта зачастую требуется поднимать машину на домкрате. Если участки для домкрата проржавели, для поднятия авто используйте подмоторную балку.

Дыры, ржавчина

Зачастую самостоятельно кузов ремонтируется в том случае, если пострадали небольшие участки, образовались вмятины или дыры из-за воздействия ржавчины. Помимо исправления геометрии, выполняется покраска и полировка.

Более серьезные деформации повреждения, вызванные столкновениями, ДТП, обязательно подразумевают обращение в специализированные мастерские. Здесь, ориентируясь на контрольные точки и используя профессиональное оборудование, можно максимально корректно восстановить кузов, не нарушая его геометрия, сохраняя жесткость и прочие заводские параметры. Иногда их можно даже улучшить.

Контрольные точки

Замер расстояний между контрольными точками кузова — это самый распространенный способ проверки состояния автомобиля. Выполнив замеры, требуется сверить их с паспортными данными.

Проверка выполняется следующим образом:

Контрольная точка

Паспортные размеры

Допустимое отклонение (+/-)

Диагональ переднего дверного проема от края нижнего порога до середины крыши

Диагональ переднего дверного проема от крайней нижней точки ветрового стекла до середины нижнего порога

Расстояние между передними дверными петлями до стойки по прямой линии

Диагональ заднего дверного проема от точки соединения нижнего порога с центральной дверной стойкой до крыши

Диагональ заднего проема двери от верха центральной стойки до нижнего порога

Длинная диагональ задней боковой рамы окна

Короткая диагональ задней боковой рамы окна

Расстояние от середины ветрового стекла до середины капота

Бамперы

Снять передний и задний бампер порой необходимо для их замены или ремонта других кузовных элементов. Демонтаж не требует особых навыков, потому с этой задачей справится даже новичок

Единственным отличием при снятии переднего бампера по сравнению с задним является то, что впереди потребуется дополнительно демонтировать пластиковые подкрылки.

В остальным процедура демонтажа и ремонта выполняется следующим образом:

  • Сбоку есть гайки, которые удерживают бампер на кузове. Их нужно открутить. Преимущественно на большинстве ВАЗ 2109 этих крепежей по 2 с каждой стороны;
  • Найдите теперь гайки переднего крепления бампера и демонтируйте их;
  • В процессе откручивания передних креплений обязательно придерживайте бампер, иначе он может упасть и повредиться;
  • Если снимаете передний бампер, тогда уберите подкрылки. Все работа по снятию завершена;

Процесс демонтажа

  • Внимательно изучите состояние бамперов визуально. При наличии деформаций, повреждений, эти участки можно отрихтовать;
  • Старую облезшую краску, следы ржавчины достаточно легко можно зачистить, используя наждачную бумагу зернистостью 200-400;
  • Если бампер выполнен из пластика, все повреждения заделывают при помощи специальной шпаклевки;
  • Отверстия на пластиковом бампере закрывают элементами пластика от старых бамперов или прочих элементов, имеющих подходящие размеры, толщины, прочность;
  • Используя паяльник мощностью в пределах 40-60 Вт, можно выполнить сварку пластиковых элементов.

Несоблюдение зазоров

Соединение элементов бампера

Чтобы скрепить элементы поврежденного пластикового бампера, можно использовать четыре способа.

  1. Расплавить пластмассу бампера и дополнительных вставок. Ширина шва должна составлять около 15 миллиметров. А глубина спайки зависит от толщины кузовного элемента.
  2. Параллельные швы. Здесь может помочь проволока или гвозди без шляпок. Эти крепежные элементы припаиваются с обратной стороны. Достаточно надежный вариант соединения.
  3. Гибкая медная проволока. Более сложный, но и более эффективный метод. Соединение выполняется по принципу второго метода, тогда изнутри проволока припаивается змейкой или зигзагом. Некоторые припаивают ее и с лицевой стороны.
  4. Решетка. Самый надежный и долговечный вариант. Используя сетку или кусок декоративной решетки радиатор, элементы пластикового кузова скрепляются между собой.

Кузовной ремонт — процесс достаточно сложный и местами трудоемкий. Опираясь на видео уроки и инструкции, можно выполнить ряд задач. Но при сложных повреждениях лучше обратиться к профессионалам.

Самостоятельный ремонт днища в ВАЗ 21099

Нижняя часть вазовской модели 21099, равно как и остальных автомобилей чаще других подвергается механическому повреждению и вредному воздействию химических реагентов. Защитить от коррозии помогут различные средства, а вот от повреждений вряд ли удастся. Плохие дороги рано или поздно сделают ремонт днища на ВАЗ 21099 неизбежным.

Когда из уст мастера автосервиса звучит диагноз « необходима переварка днища» для хозяина машины ситуация кажется безнадежной, а ремонт дорогим. Конечно, случаи бывают разные, но не безнадежные. В большинстве своем ремонт днища своими руками вполне осуществим.

Способы сэкономить

Из чего зачастую складывается высокая стоимость услуг СТО? Без хитростей редко где обходится. Часто специалист по ремонту взвинчивает цену попросту сгущая краски о трудоемком и затратном по времени ремонте. Чтобы избежать этого автовладелец может самостоятельно оценить состояние дна автомобиля.

Для этого потребуется эстакада или смотровая яма, мощное освещение и молоток. Молотком простукивается подозрительные участки, определяется масштаб поражения гнилью, из чего приблизительно определяется необходимость в материалах.

Как же переварить днище без привлечения помощи посторонних? Потребуется наличие газосварочного и полуавтоматического сварочного оборудования. Использование обоих видов сварки повышает качество ремонта, а освоить процесс под силу каждому и это не займет много времени.

Необходимые инструменты и материалы

Кроме перечисленных сварочных аппаратов для самостоятельного ремонта

дна автомобиля потребуются:

  • болгарка;
  • ножницы по металлу (электрические или обычные);
  • молотки разного размера и формы;
  • хорошее качество освещения;
  • расходные материалы для сварки (карбид кальция, кислород);
  • проволока медная;
  • углекислота;
  • металл для латок;
  • расходные материалы для шлифовки и резки болгаркой;
  • грунтовка, краска, антикоррозийный состав, преобразователь ржавчины.
Читать еще:  Ошибки бортового компьютера пежо 308

Выбирая металл , чтобы залатать дырки в днище, следует знать, что его толщина должна быть в пределах 1-2 мм. Тонкий металл требует хорошего качества расходников и отладки оборудования, потому что нужно четко соблюдать температурный режим.

Толстый металл труднее в обработке, но и испортить его тоже трудно.

Предварительная подготовка

Автомобиль ставится в гараж, салон разбирается. Ржавчина с проблемных участков очищается с помощью болгарки (труднодоступные места – газосваркой), далее наносится слой преобразователя ржавчины. Прогнившие участки вырезаются, удаляются участки с толщиной металла меньше требуемого. Особенно тщательно зачищаются от следов коррозии края, где будут крепиться латки. Заготовки латок делаются ножницами по металлу.

Нанесение металлических латок

Сварка днища начинается с отсоединения АКБ. Процесс приваривания потребует присутствия помощника. Один фиксирует латку, другой ее обваривает снизу, аккуратно с расстоянием несколько сантиметров. Если латка накладывается на ровную поверхность можно провести фиксацию сварочным полуавтоматом.

Постоянно проверяется геометрия кузова, чтобы избежать после ремонта проблем с не закрывающимися дверьми. Окончательный шов делается сплошным.

Изгибы металла, чтобы заварить гнилое днище делаются с помощью газосварки. Размягченный метал быстро принимает нужную конфигурацию. Также можно использовать специальное приспособление для изгиба металлических заготовок. Швы на поверхности зачищаются болгаркой и покрываются антикоррозийными составами.

Замена прогнившего днища

Полная замена днища на ВАЗ 21099 актуальна, когда гниль поразила большую часть нижней части кузова. Процесс этот трудоемкий и требует специальных инструментов. Лучше провести его в условиях автосервиса. В гаражных условиях требуется домкрат (подъемник), лонжероны, пороги, усилители, сварка.

Автомобиль разбирается полностью: колеса, двери, крылья, задний мост, пороги, соединители. Далее зубилом удаляются остатки гнилого днища в местах крепления к кузову. Новое днище перед установкой грунтуется, далее производится покраска.

При установке необходимо проверить зазоры между дверьми и их проемами. Они не должны быть больше 4 мм. Сварочные работы проводятся сплошным швом, точечным, используются электрозаклепки. Новые детали перед установкой обрабатываются антикоррозийным составом.

Ремонт коррозийного днища вазовской модели 21099 самостоятельно проведенный владельцем обойдется намного дешевле сервисного. К тому же в его качестве не придется сомневаться.

Днище Ваз 2109 — Антикоррозионная обработка

Днище автомобиля Ваз 2109 более других частей кузова подвергается воздействию агрессивных внешних факторов: выброс гравия, льда и снега, травы, дорожной соли и др. Это приводит к тому, что днище очень быстро и сильно ржавеет.

Днище Ваз

Если не заниматься антикоррозионной обработкой при эксплуатации автомобиля, то через несколько зим в днище автомобиля образуются дырки как на рисунке. Антикоррозионная обработка — дело серьезное. Если подходить к нему правильно и ответственно, то это поможет сохранить кузов автомобиля в хорошем состоянии долгое время.

Первым этапом при проведении антикоррозионных мероприятий является обработка поверхности. Лучше всего работы по антикоррозионной обработке выполнять на подъемнике. Также приемлемым вариантом является эстокада или яма в гараже. И только в крайнем случае, если ни того ни другого нет, то заезжаем парой колес на возвышение, подстеливаем коврик и обрабатываем дно лежа под автомобилем.

Антикоррозионная обработка

Обрабатывать дно нужно не только снизу, но и из САЛОНА АВТОМОБИЛЯ. Для этого необходимо снимать все сиденья, убирать весь ковролин, промазывать изнутри дно мастикой, застилать газетами, а потом обратно укрывать ковролином и устанавливать сиденья. В данной статье мы рассмотрим антикоррозионную обработку днища только снаружи снизу автомобиля. Итак, берем в руки отвертку, щетку по металлу и очищаем, отскребаем днище от ражавчины.

Очищаем днище от ржавчины

Второй этап — нанесение мастики на днище машины. В качестве мастики лучше всего использовать мовиль. Многие автовладельцы сами изготавливают пропитки: берут гудрон, заливают его отработанным машинным маслом, кипятят на огне, добавляют немного бензина. Такая пропитка лучше магазинной, она более эластична, менее подвержена растрескиванию от перепада температур, входит в межмолекулярное взаимодействие с металлом и замедляет процесс ржавения.

Обработка мовилью

Берем ведерко с мовилью, кисточку , залазим под машину и начинаем промазывать днище с помощь. кисточки.

Промазываем мовилью днище

Также тщательно промазываем пороги

Промазываем пороги

В итоге все дно и пороги девятки должны быть покрыты ровным слоем мовили

Промазанное днище

Ну вот, теперь до следующей зимы можно быть спокойным-дно надежно защищено слоем мовили.

Переварка и ремонт худого днища на ВАЗ 21099

В процессе эксплуатации своего автомобиля водитель зачастую сталкивается с потребностью ремонта днища. При желании машину можно сдать на ремонт к специалистам. Но большинство автомобилистов пытаются решить проблемы своими силами.

При желании можно осуществить ремонт днища ВАЗ 21099 своими руками. Но для этого потребуется много времени. Если Вы собрались делать это первый раз или не умеете пользоваться сварочным аппаратом, то обязательно воспользуйтесь помощью человека, который умеет это делать.

Причины ремонта

Среди основных причин для ремонта днища можно выделить:

  • механическое повреждение в результате аварии;
  • коррозия металла в процессе эксплуатации;
  • естественный износ днища автомобиля;
  • потребность в усилении днища.

Основная проблема – это коррозия. Производитель ВАЗ 21099 не заморачивался с антикоррозийным покрытием. В зимнее время года дороги посыпают реагентами, которые разъедают железо. В первую очередь – днище. В результате этого машины часто ржавеют и гниют.

Подготовительные работы перед ремонтом

Для того, чтобы произвести ремонт днища потребуются:

  • набор ключей;
  • набор отвёрток;
  • болгарка;
  • дрель;
  • листы железа;
  • новые элементы днища;
  • герметик;
  • краска;
  • сварочный аппарат;
  • электроды.

Всё зависит от проблемы, которую вы планируете решить. Рассмотрим разные варианты ремонта. Вначале загоняем машину на эстакаду. Затем обесточиваем автомобиль.

Перед ремонтом определимся, из чего же состоит днище ВАЗ 21099:

  • панель переднего пола;
  • панель среднего пола;
  • панель заднего пола;
  • тоннель для труб;
  • передние и задние лонжероны;
  • поперечины;
  • усилители пола.

Полная замена днища на ВАЗ 21099

Если Вы не знаете, как переварить правильно днище, то пригласите профессионального сварщика по автомобилям. Если предстоит полная замена, то без сварочного аппарата не обойтись.

  1. Загоняем автомобиль на эстакаду или в гараж со смотровой ямой.
  2. Очищаем днище от грязи.
  3. Накрываем приборную панель.
  4. Снимаем все двери с петель или их обшивку. Затем убираем крылья автомобиля.
  5. Полностью разбираем в салоне пол. Для этого снимаем все сиденья. А также руль. В салоне ничего не должно остаться, кроме приборной панели.
  6. Снимаем колёса, задний мост и порог.
  7. Зачищаем все поверхности днища.
  8. Разбираем днище. Снимаем лонжероны, усилители пола, поперечины, тоннель для труб, панели, если всё это сгнило.
  9. Привариваем к корпусу автомобиля и друг к другу новые детали днища. При сварке днища ВАЗ 21099 соблюдаем технику безопасности.
  10. Зачищаем следы сварки.
  11. Проверяем качество сварных швов.
  12. Хорошо покрываем их грунтовкой, не скупимся на антикоррозийные покрытия.
  13. В конце красим.Покраска днища очень важна. Если она произведена не полностью, скоро опять придётся вести борьбу с гнилью и ржавчиной.
  14. После того, как все детали заменены, возвращаем на место снятые колёса, двери, их обшивку. И другие части.
  15. После такого ремонта нужно проверить геометрию кузова и провести развал – схождение на СТО.

Усиление днища

Снимаем колёса, если это необходимо.

  1. Очищаем днище от грязи.
  2. стираем заводскую грунтовку.
  3. Сверлим отверстия для сварки.
  4. Привариваем необходимые части усиления.
  5. Очищаем остатки сварки.
  6. Наносим реактивную и обычную грунтовку.
  7. Красим.

Частичный ремонт днища пола

Если есть возможность не переваривать всё днище, а поставить заплаты, то стоит ею воспользоваться. Как правило, в автомобилях ВАЗ 21099 гниёт передний пол. Как заварить гнилое днище рассказывалось выше. Теперь рассмотрим вариант частичной замены без снятия дверей, всех сидений и колёс.

  1. Вначале загоняем машину в гараж, где есть яма.
  2. Хорошо освещаем салон.
  3. Вырезаем из куска железа нужный элемент на замену.
  4. Закрываем материалом приборную панель и все сидения. Сидения можно снять.
  5. При необходимости снимаем прогнившие и заржавелые части днища. Зачищаем.
  6. Высверливаем дырки для сварки.
  7. Выравниваем и привариваем нужный кусок железа.
  8. Грунтуем. Красим.
  9. Ставим сиденья на место.

Следует внимательно осмотреть днище. Если оно прогнило в нескольких местах, то проще поменять его целиком, чтобы избежать лишних хлопот.

Вообще, замена и ремонт днища – сложный и в некоторых случаях дорогостоящий процесс.

Если Ваша машина прогнила целиком, то задумайтесь над тем, нужно ли её ремонтировать. Возможно, это того не стоит. Если Вы всё же принялись чинить автомобиль, соблюдайте технику безопасности и не торопитесь.

Обязательно проверяйте надёжность креплений колёс и всех тех частей, которые Вы будете снимать перед ремонтом. После окончания всех работ загоните машину на СТО для проверки кузова и развала – схождения.

Замена днища ВАЗ-2109

Требуется замена днища ВАЗ-2109 , если автомобиль уже «постарел» или просто пострадал от коррозии.

Для замены потребуются:

  • пороги,
  • усилители,
  • соединители,
  • домкрат,
  • задние лонжероны,
  • днище.

С помощью подъёмника снимать задний мост удобнее. Если нет – аккуратно поднимите заднюю часть машины, зафиксировав домкрат под балку. Затем демонтируйте колеса.

Подготовительные работы

В начале, необходимо снять двери, а также передние и задние крылья. Затем снять порог. А соединитель и накладку при наличии коррозии заменить. Для большей аккуратности можно установить растяжки для жесткости.

Следует убрать остатки старого металла, удалив зубилом, и добраться до неповрежденного металла кузова.

При замене днища нужно внутреннюю поверхность порога и полости обработать цинкохроматным грунтом ГФ-073.

Перед тем как установить порог на место, нужно прошить отверстия диаметром 5 мм с шагом 40—50 мм по линиям сопряжения порога с накладкой – по всей длине верхней и нижней кромок. Для проверки следует установить двери в проемы, чтобы убедиться в том, что зазоры в сопряжении порога с дверями не более 3 мм. Затем двери снимают.

Затем порог приваривают к сопрягаемым деталям. По кромкам, при¬легающим к накладке,— электрозаклепками через отверстия, прошитые в кромках порога; по стыкам с боко¬виной кузова спереди и сзади — сплошным швом по месту сопряжения с центральной стойкой — сплошным швом.

Чтобы придать более аккуратный вид после замены днища ВАЗ 2109 нужно зачистить места сварки порога с сопрягаемыми деталями шлифовальной машинкой и загрунтовать.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
