Замена бампера рено логан

Самостоятельная замена переднего бампера рено логан

Читайте далее

Самый популярный короб для сабвуфера

Добрый день, в сегодняшней статье будем рассказывать, как производится замена переднего бампера рено логан (Renault Logan). Ведь передний бампер не только Renault Logan, но и любого автомобиля чаще всего принимает на себя удары при всевозможных столкновениях. Его главная задача заключается в защите передней части кузова, где расположены важные узлы и детали транспортного средства. Одновременно бампер является декоративным элементом, который придает законченный внешний вид автомобилю.

Самостоятельная замена переднего бампера рено логан

Так как в процессе движения передний бампер оказывается в зоне больших нагрузок, то он неизбежно получает повреждения. Даже самый внимательный и аккуратный водитель часто сталкивается с тем, что на бампере образуются сколы, трещины, а иногда вываливаются целые куски. Виной тому удары мелких камней, попадание на бампер при движении насекомых и мелких птиц. Также бампер традиционно повреждается при парковке. И, конечно же, никто не застрахован от столкновения с другими участниками дорожного движения.

Таким образом, передний бампер можно считать расходным материалом. Интенсивное движение, которое стало нормой в наших городах, привело к тому, что водители свыклись с мыслями о его периодическом восстановлении, а иногда и о замене на новый. Стоит отметить, что данный ремонт можно проводить даже в походных условиях. Крепления бампера находятся в легкодоступных местах, и автовладельцу просто нужно открутить болты.

Снятие и замена переднего бампера рено логан (Renault Logan) занимает не более 20 минут. Для проведения данных работ используется ключ на 10”, плоская отвертка и TORX T30. Если болты тяжело поддаются выкручиванию, то рекомендуется воспользоваться WD-40.

Сначала снимаются два брызговика, которые расположены снизу на переднем крае бампера. Каждый брызговик фиксируется тремя болтами.

Откручиваются три болта с каждой стороны для снятия защиты

После выкручивания трех болтов с двух сторон нужно вынуть пистоны.

Вынимаются пистоны

Передний бампер крепится сверху и снизу четырьмя болтами, а также фиксируется в районе подкрылков. Все эти болты поочередно откручиваются, после чего бампер легко снимается.

Чтобы избежать случайного соскальзывания бампера при выкручивании всех болтов, рекомендуется последним вывинчивать нижний болт.

10 советов механиков для любого автомобилиста

После этого достаточно просто потянуть бампер на себя.

Потяните бампер на себя

Установка или замена переднего бампера рено логан производится в обратном порядке. Простая и доступная каждому водителю замена бампера дает возможность поддерживать эстетичный вид своего автомобиля в должном состоянии без обращения в автосервис, а это экономит и время, и деньги.

Видео, ка кпроизводится замена переднего бампера рено логан (Renault Logan)

Снимаем передний бампер на Рено Логан своими руками (фото, видео, артикулы)

Заменить или отремонтировать бампер седана Логан будет несложно. Надо только правильно снять эту деталь, не повредив ничего вокруг. На кузове многих легковых авто под бампером установлены щитки. На Рено Логан они тоже есть, и перед тем, как снять передний бампер, надо избавиться от щитков. Сам автомобиль лучше будет загнать на яму – другие варианты мы не рассматриваем.

ТОП-15 самых полезных товаров для Рено Логан — НАШ ОПЫТ!
  • 1 Долой щитки
    • 1.1 Расправляемся с подкрылком с края бампера
  • 2 Выполняем демонтаж переднего бампера
    • 2.1 Саморезы на бампере
  • 3 Вторая генерация модели (с 2009 года)
  • 4 Артикулы
  • 5 Удаляем решётку, не снимая бампер
  • 6 Пример на видео для генерации 2

Долой щитки

Снимаем щиток, установленный слева. Он крепится на саморезах, а также на двух пистонах (см. фото).

Найдите пять элементов крепежа

Для саморезов нужен ключ Torx T20. Также понадобится плоская отвёртка. Работы лучше производить из ямы, но умельцы снимают бампер и с бордюра, клиренс Логана позволяет подлезть к креплениям без подъёмника.

Из среднего (центрального) пистона выкручивают распорный винт, но не полностью, а на 2-3 витка. За шляпку винта пистон тянут вниз, и больше ничего не требуется. Второй пистон, расположенный с краю, отжимают отвёрткой (см. фото).

Отвёртка – между щитком и кузовом

Осталось самое простое – надо выкрутить три самореза. Возьмите ключ Torx, и всё получится.

Правый щиток удаляют так же, как было рассмотрено. Перейдём к вопросу, как снять передний бампер на Рено Логан.

Расправляемся с подкрылком с края бампера

Возле бампера на каждом подкрылке вкручены два самореза. Ключ Torx T20 поможет решить проблему. А дальше начнётся самое сложное – надо будет отогнуть подкрылок!

Смысл в том, чтобы к верхнему углу бампера подвести ключ «на 10». Это будет торцовый ключ, а подводят его снизу. Дальше откручивают крепёжный винт.

Для левого и правого подкрылка все действия выглядят одинаково.

Выполняем демонтаж переднего бампера

Если в комплектации есть фары ПТФ, необходимо отключить их (подробнее о замене лампы в ПТФ здесь)! Разъём используется один, а находится он над левым щитком (который снят).

Фары включены в один штекер

Отключили разъём, и дальше ищем точки крепления. В сумме их осталось 7.

Саморезы на бампере

Взяв ключ T30, откручиваем три самореза снизу. Они идут «в одну линию» (см. фото).

Семь точек крепления

Затем можно отогнать авто с ямы и открутить саморезы сверху. Ключ используется тот же (T30).

Деталь под названием «бампер» можно будет вытянуть на себя. При этом её удерживают за перекладины решётки.

Тянем только за решётку

Мы рассмотрели, как снять передний бампер на Рено Логан первой генерации.

Вторая генерация модели (с 2009 года)

Давайте посмотрим, как выглядит бампер во второй генерации. Он показан в сборе с решёткой радиатора.

Бампер и решётка образуют единый узел. Число точек крепления равно 11-ти:

  • 4 самореза сверху (см. фото);
  • 3 самореза снизу;
  • 2 самореза на боковых гранях внизу (крепление подкрылка);
  • 2 винта по углам.

Узел в сборе снимается так же, как бампер в первой генерации. Пользуйтесь инструкцией для «генерации 1».

Здесь рассмотрено, как снять передний бампер Рено Логан 2. А ещё есть генерация «3».

Артикулы

Для машин разных поколений подходят разные комплектующие:

  • 6001549907 или 6001551338 – генерация 1 (до 2009 года), установлены заглушки ПТФ;
  • 8200785044 – генерация 2 с ПТФ;
  • 8200748275 – бампер для авто второй генерации без ПТФ.

В первом случае заглушки можно вырезать. Так поступают, если в комплектации есть ПТФ.

Удаляем решётку, не снимая бампер

Если снять передний бампер нового Рено Логан, снимется и решётка радиатора. Но избавиться от решётки можно проще.

Авто без решётки, но с бампером

Речь пойдёт о второй генерации машин. Нужна дрель:

    Удалите хромированную «саблю». По краям под «саблей» находятся заклёпки (алюминий). Их надо откусить щипцами;

«Саблю» можно будет приклеить обратно

Пользуйтесь нашим методом, если старая деталь больше не нужна.

Renault Logan NEW LOGAN 1.6 16 valve › Бортжурнал › Снятие переднего бампера Logan NEW

Всем доброго времени суток!
Если вы собрали его снять, то сразу скажу, что сам процесс снятия лучше осуществлять с помощником! Я же в бой полез в гордом одиночестве!, и т.к. ранее я его ни разу не снимал, у меня ушел примерно час на его снятие(с чувством, с толком, с расстановкой)! Если меня щас кто-нибудь попросил бы снять передний бампер, то я бы сделал это минут за 15!

Для снятия нам понадобиться всего две головки звездочкой Т-20 и Т-25.

1)Сверху в районе замка капота необходимо открутить 6 болтов, 4 из них под головку на Т-25 и 2 на Т-20.

2)В районе подкрылок с каждой стороны по 2 болта (Т-20)

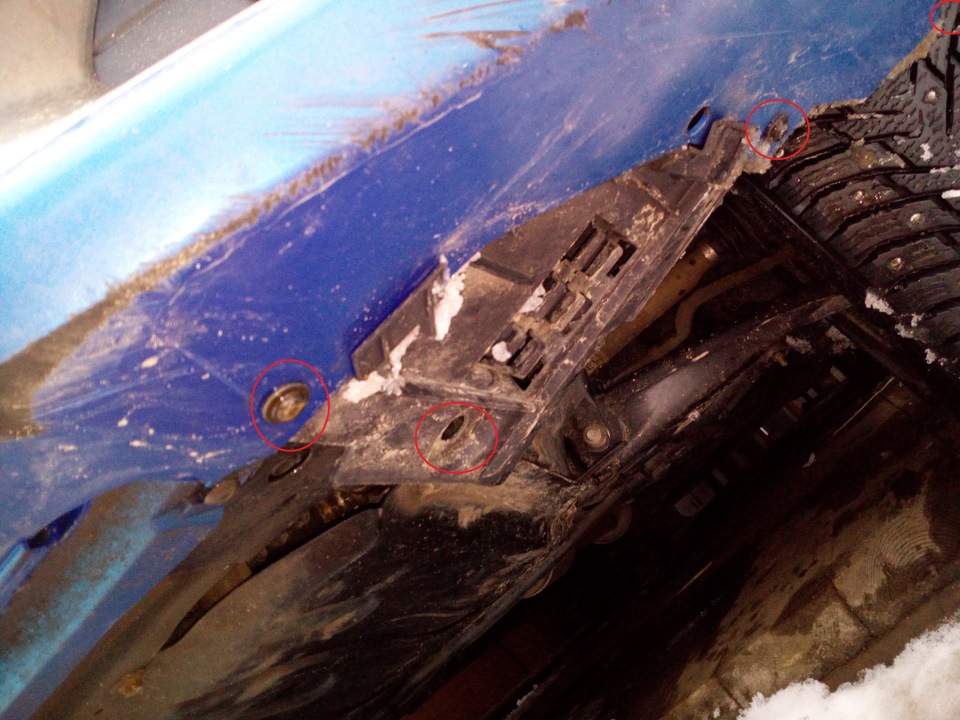

3) Снизу бампер держится на 10 болтах, 4 из которых по центру (Т-25), и по 3 болта (Т-20) с левой и с правой стороны, которые держат “крышки” закрывающие доступ к ПТФ. Так же углы этих крышек должны держаться на пластмассовых клипсах, но в моем случае они были благополучно потеряны ранее.

4)Беремся аккуратно в районе подкрылка за угол бампер и начинаем отводить его в сторону. Когда бампер начнет выходить из пластмассовых “замков”, он начнет “сопротивляться”, тут два варианта или рывками пытаться его сдернуть с замком, аккуратно наращивая силу рывков, или же ударами в торец бампера по направлению к фаре, так же наращивая силу удара, снять с замков!

5)У кого есть ПТФ, то с левой стороны находиться соединительная колодка, которую лучше заранее разъединить! В моём случае бампер одной стороной повис на ней, было неудобно, одной рукой придерживать бампер, а другой пытаться нащупать “замок” этой колодки!

Установка бампера на места, производиться так же легко, как и снятие! Всем Удачи! Если что-то не так, поправляйте!

Снятие и установка переднего бампера Рено Логан

Как установить бампер задний?

Вы уже знаете, как происходит снятие заднего бампера, а как же установить новый? По аналогии с передним элементом процесс монтажа бампера в задней части выполняем с привлечением помощника. Также вооружаемся перчатками и оклеиваем малярным скотчем (рекомендуется, но не обязательно) краевые панели бампера.

  1. Вначале примеряем элемент к посадочному месту.
  2. Затем навешиваем его на направляющие кронштейны кузова (расположены на боковых поверхностях задних крыльев).
  3. Надвигаем бампер до упора и сразу устанавливаем осветительный прибор для номерного знака.
  4. Регулируем величину зазора, добиваясь ее равномерности по периметру соприкосновения панелей бампера и кузова.
  5. Закручиваем весь перечень крепежных элементов в местах их расположения. Эту процедуру начинаем с болтов в верхней части. Не забываем о необходимости зафиксировать 3 центральных болта снизу.
  6. Возвращаем на место пластиковые элементы защиты на обеих сторонах конструкции.

Удаляем скотч, проверяем затяжку крепежа и равномерность зазора. На этом все – бампер на месте.

Как снять бампер спереди

Процесс снятия кузовной детали на Renault Logan передним приводом выполняется в следующей последовательности:

Снять защитный элемент днища, он составляет одно целое с передним бампером. Для демонтажа нужно открутить саморезы. По 3 с каждой стороны. Альтернативным вариантом является изъятие двух фиксаторов. В этом случае, защита снимается вместе с кузовной частью.
Отделить обвес от подкрылка. Процедура выполняется плоской отверткой. Поочередно отжимаются клипсы, фиксаторы, кронштейн и пистоны. С помощью ключа Torx Т20, надо открутить по два винта около правого и левого колеса.
После выполнения предыдущего шага, подкрылок понадобится немного отвести в сторону

Это нужно делать осторожно, так как велик риск возникновения трещины. После выполнения операции, становится заметным болт нижнего крепления обвеса

Головкой «на 10», его нужно открутить. Аналогичные действия выполняются и около другого колеса. После демонтажа крепежей, концы элемента выводят с зацепления легким отводом в сторону.
Открутить три винта нижнего крепления, которые находятся спереди, в нижней части автомобиля. Процедура выполняется ключом Torx T30.
Теперь, чтобы снять передний бампер с автомобиля Рено Логан, понадобится демонтировать еще четыре крепежных элемента. Они располагаются непосредственно под капотом транспортного средства, и откручиваются с помощью Torx T30.
Завершением операции по замене переднего бампера на автомобиле Рено Логан, является снятие обвеса. Чтобы его осуществить, нужно взяться за ребра элемента, и слегка потянуть на себя.

Читать еще:  Как сделать развал на ваз 2109

Как установить задний бампер на место

Чтобы установить задний бампер, понадобится выполнить все операции в обратном разборке порядке. При этом процедура имеет ряд нюансов:

  • Перед установкой надо тщательно вымыть место «посадки».
  • Нужно следить за тем, чтобы фиксаторы, расположенные сверху точно вошли в предназначенные для них пазы. Это правило касается и остальных крепежных элементов.
  • Если после монтажа, кузовная деталь провисает, значит, следует заменить пистоны. В качестве замены используют болты. Для этого, понадобится вновь демонтировать бампер и пассатижами отжать непригодные для использования пистоны.

В самостоятельном снятии и установке бамперов на Renault Logan, нет ничего сложного. Эта часть автомобильного кузова, держится на болтах, саморезах, легко откручивающихся ключами. А также, пластиковых пистонах, фиксаторах и кронштейнах, которые просто отжать плоской отверткой.

При выполнении процедуры, важно знать последовательность осуществления операции и проявлять особую аккуратность. При поломке крепежных элементов, кузовная часть будет неплотно держаться на автомобиле, что потребует дополнительных затрат времени, сил и денег

Самостоятельная замена переднего или заднего бамперов на Renault LoganСсылка на основную публикацию

14.10.2015Добрый день, в сегодняшней статье будем рассказывать, как производится замена переднего бампера рено логан (Renault Logan). Ведь передний бампер не только Renault Logan, но и любого автомобиля чаще всего принимает на себя удары при всевозможных столкновениях. Его главная задача заключается в защите передней части кузова, где расположены важные узлы и детали транспортного средства. Одновременно бампер является декоративным элементом, который придает законченный внешний вид автомобилю.

Самостоятельная замена переднего бампера рено логанТак как в процессе движения передний бампер оказывается в зоне больших нагрузок, то он неизбежно получает повреждения. Даже самый внимательный и аккуратный водитель часто сталкивается с тем, что на бампере образуются сколы, трещины, а иногда вываливаются целые куски. Виной тому удары мелких камней, попадание на бампер при движении насекомых и мелких птиц. Также бампер традиционно повреждается при парковке. И, конечно же, никто не застрахован от столкновения с другими участниками дорожного движения.

Таким образом, передний бампер можно считать расходным материалом. Интенсивное движение, которое стало нормой в наших городах, привело к тому, что водители свыклись с мыслями о его периодическом восстановлении, а иногда и о замене на новый. Стоит отметить, что данный ремонт можно проводить даже в походных условиях. Крепления бампера находятся в легкодоступных местах, и автовладельцу просто нужно открутить болты.

Снятие и замена переднего бампера рено логан (Renault Logan) занимает не более 20 минут. Для проведения данных работ используется ключ на 10”, плоская отвертка и TORX T30. Если болты тяжело поддаются выкручиванию, то рекомендуется воспользоваться WD-40.

Сначала снимаются два брызговика, которые расположены снизу на переднем крае бампера. Каждый брызговик фиксируется тремя болтами.

Откручиваются три болта с каждой стороны для снятия защитыПосле выкручивания трех болтов с двух сторон нужно вынуть пистоны.

Вынимаются пистоныПередний бампер крепится сверху и снизу четырьмя болтами, а также фиксируется в районе подкрылков. Все эти болты поочередно откручиваются, после чего бампер легко снимается.

Четыре болта сверху
Четыре болта снизу

Чтобы избежать случайного соскальзывания бампера при выкручивании всех болтов, рекомендуется последним вывинчивать нижний болт. После этого достаточно просто потянуть бампер на себя.

Потяните бампер на себяУстановка или замена переднего бампера рено логан производится в обратном порядке. Простая и доступная каждому водителю замена бампера дает возможность поддерживать эстетичный вид своего автомобиля в должном состоянии без обращения в автосервис, а это экономит и время, и деньги.

Долой щитки

Снимаем щиток, установленный слева. Он крепится на саморезах, а также на двух пистонах (см. фото).

Найдите пять элементов крепежаДля саморезов нужен ключ Torx T20. Также понадобится плоская отвёртка. Работы лучше производить из ямы, но умельцы снимают бампер и с бордюра, клиренс Логана позволяет подлезть к креплениям без подъёмника.

Из среднего (центрального) пистона выкручивают распорный винт, но не полностью, а на 2-3 витка. За шляпку винта пистон тянут вниз, и больше ничего не требуется. Второй пистон, расположенный с краю, отжимают отвёрткой (см.

фото). Отвёртка – между щитком и кузовомОсталось самое простое – надо выкрутить три самореза. Возьмите ключ Torx, и всё получится.

Передний бампер (каталог запчастей Renault Logan)

Артикулы

Для машин разных поколений подходят разные комплектующие:

  • 6001549907 или 6001551338 – генерация 1 (до 2009 года), установлены заглушки ПТФ;
  • 8200785044 – генерация 2 с ПТФ;
  • 8200748275 – бампер для авто второй генерации без ПТФ.

В первом случае заглушки можно вырезать. Так поступают, если в комплектации есть ПТФ.

Видео-советы по демонтажу своими руками

Выполнить снятие бампера с автомобиля Рено Логан очень просто и по времени занимает порядка 25–30 минут. Иногда для облегчения раскручивания винтовых соединений используйте WD-40, специальную аэрозоль, разъедающую ржавчину и загрязнения на местах соединения.

Вторая генерация модели (с 2009 года)

Давайте посмотрим, как выглядит бампер во второй генерации. Он показан в сборе с решёткой радиатора.

Бампер и решётка образуют единый узел. Число точек крепления равно 11-ти:

  • 4 самореза сверху (см. фото);
  • 3 самореза снизу;
  • 2 самореза на боковых гранях внизу (крепление подкрылка);
  • 2 винта по углам.

Узел в сборе снимается так же, как бампер в первой генерации. Пользуйтесь инструкцией для «генерации 1».

Здесь рассмотрено, как снять передний бампер Рено Логан 2. А ещё есть генерация «3».

Выполняем демонтаж переднего бампера

Если в комплектации есть фары ПТФ, необходимо отключить их (подробнее о замене лампы в ПТФ здесь)! Разъём используется один, а находится он над левым щитком (который снят).

Фары включены в один штекер

Отключили разъём, и дальше ищем точки крепления. В сумме их осталось 7.

Как снять передний бампер на рено логан2

Рено Stepway 2. Как самостоятельно снять передний бампер рено снятие переднего бампера на рено. Как снять передний бампер тойота. Решил заменить ее на целую. Снять оказалась а как снять руль со старого транзита. Снятие переднего бампера. Установка сетки в решетку радиатора.

Необходимые инструменты

  • Рожковый ключ на 10 (для удобства можно взять торцевую головку);
  • Ключ торцевой в виде шестилучевой звезды – Torx (торкс) Т20 и Т30;
  • Отвёртка с плоским наконечником.

Передний бампер (каталог запчастей renault logan)

КодНомерЗаменыНазваниеДополнительная информация
16001549793БАМПЕР ПЕРЕДНИЙ (ПКомпл. E1, E2
38200752803РЕШЕТКА БАМПЕРА (П
48200785081КРОНШТЕЙН ФАРЫ (ПЛС противотуманными фарами
58200752827КРОНШТЕЙН ФАРЫ (ПЛС противотуманными фарами
67703008162БОЛТ М6Размер (Х) = 6
77703046134ГАЙКА M6
87703602206БОЛТ М6
97703008162БОЛТ М6Размер (Х) = 6
107703076118ФИКСАТОР ДЕРЖАТЕЛЯС противотуманными фарами
116001549323ДЕФЛЕКТОР БАМПЕРАогр. серия — SAN513
116001547950ДЕФЛЕКТОР БАМПЕРАогр. серия — SAN513
126001547949ДЕФЛЕКТОР БАМПЕРАогр. серия — SAN513
126001549324ДЕФЛЕКТОР БАМПЕРАСерия — SAN513
13054000001R7703072360ПИСТОН 8ММ (ПЛАС)
147703077435ПИСТОН КРЕПЛЕНИЯ ОБШИВКИ
157703017090БОЛТ М8
188200752748РЕШЕТКА РАДИАТОРА
198200838547ЗАГЛУШКА БАМПЕРА ПС противотуманными фарами
208200838548ЗАГЛУШКА БАМПЕРА ПС противотуманными фарами и
217703002838БОЛТ M6
227703072419ЗАКЛЕПКА D=4.8MM (

Подготовка

Некоторые операции по снятию переднего буфера автомобиля придётся выполнять снизу, поэтому для удобства машину лучше загнать на смотровую яму, эстакаду или подъёмник. К счастью, конструкция рено дастер позволяет легко снять передний бампер и выполнить установку сетки радиатора. На протяжени передний привод, вариатор — самостоятельный ремонт как бампер снять? 1. 4. Далее следует осмотреть днище и подкрылки авто, удалить грязь, чтобы она не сыпалась вам за шиворот при проведении работы.

Загнав автомобиль на эстакаду или смотровую яму, гораздо легче выполнять работы

  1. Начинать работы следует с нижней части машины, то есть с откручивания саморезов, прикрепляющих элемент защиты днища к бамперу (вместо откручивания трёх саморезов можно вытащить две клипсы, и тогда защита снимется вместе с бампером). Аналогичную операцию выполняем с другой стороны. Откручиваем три самореза и отсоединяем защиту от бампера Снятие клипсы — более быстрый и простой способ отсоединения защиты от днища авто

Если на переднем бампере вашего Renault Logan установлены противотуманные фары, то перед его демонтажём обязательно не забудьте отключить их от центрального электроразъёма. Как снять передний бампер на ниссан тиида. Его месторасположение: перед левым колесом в нижней части кузова.

Подготовка инструмента и приспособлений

Для выполнения операции, потребуется набор инструментов, которые есть в гараже у каждого автомобилиста. При замене заднего и переднего бамперов Рено Логан, понадобятся:

  • Отвертка с плоским наконечником.
  • Рожковый и торцевой ключи «на 10».
  • Ключи типа «Торкс» (Т20-30), имеют наконечник в виде шестилучевой звезды.

Чтобы поменять, кузовную деталь автомобиля, понадобится отогнать транспортное средство на смотровую яму, или воспользоваться подъемником. Благодаря чему, замена элемента будет более удобной.

Непосредственно перед проведением демонтажа, нужно очистить днище и подкрылки. Эта процедура предотвратит осыпание грязи во время работы.

Пошаговая инструкция

1. С начало нужно открутить крепеж снизу бампера.

Снимаем по две клипсы (маленькая и большая) слева и справа.

Для снятия маленькой клипсы поворачиваем ее плоской отверткой против часовой стрелки где-то на четверть оборота. Далее подковыриваем лопаткой или плоской отверткой центральную часть и после подковыриваем за основу и вынимаем.

Чтобы снять большую клипсу ее нужно просто подковырнуть.

Если вы демонтируете клипсы, то вы снимите бампер вместе с его защитой. Если хотите снять без защиты, то откручивайте по три винта справа и слева.

2. Откручиваем по два винта крепления бампера к подкрылку справа и слева.

3. После откручивания винтов крепежа бампера к подкрылку, отгибаем подкрылок и откручиваем болт крепежа бампера к крылу. Проделываем это справа и слева.

4. Откручиваем три винта крепежа бампера снизу по центру.

5. Открываем капот и на верхней планке откручиваем четыре винта крепежа бампера на Рено Логан.

6. Беремся за решетку и снимаем бампер на себя.

Внимание если у вас установлены ПТФ, то перед снятием бампера отключите разъем питания. Он общий на две ПТФ и располагается возле левого колеса.

Процедура снятия бамперов

При проведении данного процесса следует помнить о нескольких важных моментах:

  • Замену обоих элементах вполне по силам выполнить самому автовладельцу – достаточно иметь определенное количество времени и минимальный набор технических навыков;
  • Перед началом самой процедуры необходимо хорошо зафиксировать транспортное средство. Рекомендуется установить ваш Рено Логан на стоячий тормоз, а также установить специальные колодки под его колеса. Это даст шанс предотвратить несчастные случаи во время запланированного процесса, а также упростить, ускорить его проведение.
Читать еще:  Коды ошибок шкода фабия

Естественно, что желательно выполнять подобную работу в гараже, где созданы все удобства для этого, а также при наличии всего необходимого инструмента.

Рено логан 2 новый.установка сетки в бампер.снятие и установка бампера.renault logan ii

ВОЗВРАТ Средств С ПОКУПОК АВТОТОВАРЫ В этом видео снимаем бампер,

Саморезы на бампере

Взяв ключ T30, откручиваем три самореза снизу. Они идут «в одну линию» (см. фото).

Семь точек крепления

Затем можно отогнать авто с ямы и открутить саморезы сверху. Ключ используется тот же (T30).

Деталь под названием «бампер» можно будет вытянуть на себя. При этом её удерживают за перекладины решётки.

Тянем только за решётку

Мы рассмотрели, как снять передний бампер на Рено Логан первой генерации.

Снятие заднего бампера

Снять задний бампер на Рено Логан будет также просто, как и выполнить аналогичную процедуру для конструкции, расположенной в передней части авто:

  1. Изначально выполняется демонтаж фиксирующего пистона.
  2. Следующий шаг – снимаются подкрылки.
  3. Отсоединяется конструкция от задних подкрылок – для этого необходимо отвинтить два крепления, расположенных на них.
  4. Демонтируется крепеж, расположенный в колесных арках транспортного средства.
  5. Открывается багажное отделение, где повторяется процедура снятия крепежных элементов.

Снятие переднего бампера

Для того, чтобы снять передний бампер Рено Логан, потребуется выполнить следующие шаги:

  1. Снимается три крепления, которые представлены в виде винтов.
  2. Выполняется демонтаж двух секций брызговиков, расположенных в нижней части конструкции.
  3. Отсоединяется кронштейн, с помощью последовательного демонтажа специальных пистонов.
  4. Отворачиваются следующие три винта, которые держат систему в районе передник крыльев автомобиля.
  5. Отсоединяются последние четыре крепежа, расположенные на радиаторе транспортного средства.

Технология снятия переднего бампера с автомобиля рено логан

На дороге иногда случаются такие ситуации, при которых происходит столкновение автомобилей. Какой бы силы ни были удары, они чаще всего приходятся на бампер, так что после дорожно-транспортного происшествия он подлежит ремонту или замене. И если бампер не отпал во время удара, то его необходимо снять, а затем уже решать, что делать дальше.

Удаляем решётку, не снимая бампер

Если снять передний бампер нового Рено Логан, снимется и решётка радиатора. Но избавиться от решётки можно проще.

Авто без решётки, но с бампером

Речь пойдёт о второй генерации машин. Нужна дрель:

    Удалите хромированную «саблю». По краям под «саблей» находятся заклёпки (алюминий). Их надо откусить щипцами;

«Саблю» можно будет приклеить обратно

  • Отверните 4 самореза cверху;
  • Отогнув решётку «на себя», надо высверлить заклёпку под эмблемой ;
  • Нижняя кромка решётки держится на заклёпках-язычках (пластик). Они отгибаются рукой и легко выводятся из зацепления.
  • Пользуйтесь нашим методом, если старая деталь больше не нужна.

    Фото отчёт:

    Дальше – аккуратно снимается сам элемент, после чего, устанавливается новое изделие в обратном порядке действий.

    Функция бампера на рено логан

    У этого элемента современного четырехколесного средства передвижения существует две основных функции:

    • Защитная;
    • Аэродинамическая.

    В первом случае эта часть автомобиля защищает транспорт от небольших повреждений, которые случаются значительно чаще, нежели серьезные дорожно-транспортные происшествия. Передний и задний бампер автомобиля Рено Логан значительно проще поменять на новые элементы, чем исправлять другие, более серьезные повреждения авто, например, деформацию его корпуса при несанкционированном столкновении с чем-либо.

    Вторая функция этого элемента не менее важна – специально созданные формы повышают прижимную силу, что позволяет машине лучше вести себя на высоких скоростях, а также препятствует возникновению вихревого потока позади авто во время его движения.

    Снятие переднего бампера Рено Логан

    Здравствуйте. Покажем как снять передний бампер на Рено Логан первого поколения.

    Напомним что ранее мы меняли задний бампер.

    Бампер снимают чаще всего для ремонта или замены на новый.

    Инструменты:

    • плоская отвертка
    • лопатка для демонтажа пластиковых клипс (без нее можно обойтись)
    • Torx T20, T30
    • головка на десять
    • вороток

    Пошаговая инструкция

    1. С начало нужно открутить крепеж снизу бампера.

    Снимаем по две клипсы (маленькая и большая) слева и справа.

    Для снятия маленькой клипсы поворачиваем ее плоской отверткой против часовой стрелки где-то на четверть оборота. Далее подковыриваем лопаткой или плоской отверткой центральную часть и после подковыриваем за основу и вынимаем.

    Чтобы снять большую клипсу ее нужно просто подковырнуть.

    Если вы демонтируете клипсы, то вы снимите бампер вместе с его защитой. Если хотите снять без защиты, то откручивайте по три винта справа и слева.

    2. Откручиваем по два винта крепления бампера к подкрылку справа и слева.

    3. После откручивания винтов крепежа бампера к подкрылку, отгибаем подкрылок и откручиваем болт крепежа бампера к крылу. Проделываем это справа и слева.

    4. Откручиваем три винта крепежа бампера снизу по центру.

    5. Открываем капот и на верхней планке откручиваем четыре винта крепежа бампера на Рено Логан.

    6. Беремся за решетку и снимаем бампер на себя.

    Видео урок

    Renault Logan Manual

    Инструкция по ремонту и эксплуатации Рено Логан

    Снятие переднего бампера Рено Логан

    Снятие переднего бампера Рено Логан

    Работу проводим при ремонте и замене переднего бампера, снятии блок-фар.
    Снимаем грязезащитные щитки переднего бампера (см. «Снятие грязезащитных щитков переднего бампера Рено Логан»). Отворачиваем саморезы крепления подкрылков передних колес к бамперу (см. «Снятие брызговиков и подкрылков передних колес Рено Логан»).
    С левой стороны…

    …отсоединяем колодку проводов противотуманных фар от колодки жгута проводов.

    С каждой стороны бампера…

    …ключом «Тоrx Т-30» отворачиваем по одному винту его бокового крепления.

    Тем же инструментом отворачиваем три винта крепления бампера к подрамнику.

    …тем же ключом отворачиваем четыре винта крепления бампера к верхней поперечине рамки радиатора.

    Снимаем с помощником передний бампер.

    Очищаем бампер от загрязнений, затем устанавливаем его в обратной последовательности.

    При этом фиксатор на бампере должен зайти за край брызговика моторного отсека…

    …а штифт на бампере должен войти в отверстие кузова.

    Как снять передний бампер рено логан — общий взгляд

    Снятие заднего и переднего бампера Рено Логан – одна из операций, которая производится при ремонте транспортного средства. Ее выполняют при устранении неисправностей радиатора, апгрейда авто, или же выполнении работ, связанных с восстановлением или тюнингом кузовной детали. Это действие автолюбитель может выполнить самостоятельно.

    Долой щитки

    Снимаем щиток, установленный слева. Он крепится на саморезах, а также на двух пистонах (см. фото).

    Найдите пять элементов крепежа

    Для саморезов нужен ключ Torx T20. Также понадобится плоская отвёртка. Работы лучше производить из ямы, но умельцы снимают бампер и с бордюра, клиренс Логана позволяет подлезть к креплениям без подъёмника.

    Из среднего (центрального) пистона выкручивают распорный винт, но не полностью, а на 2-3 витка. За шляпку винта пистон тянут вниз, и больше ничего не требуется. Второй пистон, расположенный с краю, отжимают отвёрткой (см. фото).

    Отвёртка – между щитком и кузовом

    Осталось самое простое – надо выкрутить три самореза. Возьмите ключ Torx, и всё получится.

    Правый щиток удаляют так же, как было рассмотрено. Перейдём к вопросу, как снять передний бампер на Рено Логан.

    Расправляемся с подкрылком с края бампера

    Возле бампера на каждом подкрылке вкручены два самореза. Ключ Torx T20 поможет решить проблему. А дальше начнётся самое сложное – надо будет отогнуть подкрылок!

    Смысл в том, чтобы к верхнему углу бампера подвести ключ «на 10». Это будет торцовый ключ, а подводят его снизу. Дальше откручивают крепёжный винт.

    Для левого и правого подкрылка все действия выглядят одинаково.

    Подготовка инструмента и приспособлений

    Для выполнения операции, потребуется набор инструментов, которые есть в гараже у каждого автомобилиста. При замене заднего и переднего бамперов Рено Логан, понадобятся:

    • Отвертка с плоским наконечником.
    • Рожковый и торцевой ключи «на 10».
    • Ключи типа «Торкс» (Т20-30), имеют наконечник в виде шестилучевой звезды.

    Чтобы поменять, кузовную деталь автомобиля, понадобится отогнать транспортное средство на смотровую яму, или воспользоваться подъемником. Благодаря чему, замена элемента будет более удобной.

    Непосредственно перед проведением демонтажа, нужно очистить днище и подкрылки. Эта процедура предотвратит осыпание грязи во время работы.

    Необходимые инструменты

    • Рожковый ключ на 10 (для удобства можно взять торцевую головку);
    • Ключ торцевой в виде шестилучевой звезды – Torx (торкс) Т20 и Т30; Особый ключ для откручивания крепежных метизов, имеет вид шестиконечной звезды
    • Отвёртка с плоским наконечником.

    Выполняем демонтаж переднего бампера

    Если в комплектации есть фары ПТФ, необходимо отключить их (подробнее о замене лампы в ПТФ здесь)! Разъём используется один, а находится он над левым щитком (который снят).

    Фары включены в один штекер

    Отключили разъём, и дальше ищем точки крепления. В сумме их осталось 7.

    Саморезы на бампере

    Взяв ключ T30, откручиваем три самореза снизу. Они идут «в одну линию» (см. фото).

    Семь точек крепления

    Затем можно отогнать авто с ямы и открутить саморезы сверху. Ключ используется тот же (T30).

    Деталь под названием «бампер» можно будет вытянуть на себя. При этом её удерживают за перекладины решётки.

    Тянем только за решётку

    Мы рассмотрели, как снять передний бампер на Рено Логан первой генерации.

    Последовательность работ по демонтажу

    Подготовка

    Некоторые операции по снятию переднего буфера автомобиля придётся выполнять снизу, поэтому для удобства машину лучше загнать на смотровую яму, эстакаду или подъёмник. Далее следует осмотреть днище и подкрылки авто, удалить грязь, чтобы она не сыпалась вам за шиворот при проведении работы.

    1. Начинать работы следует с нижней части машины, то есть с откручивания саморезов, прикрепляющих элемент защиты днища к бамперу (вместо откручивания трёх саморезов можно вытащить две клипсы, и тогда защита снимется вместе с бампером). Аналогичную операцию выполняем с другой стороны.
    2. Следующее действие заключается в откручивании бампера от подкрылка. Для этого берём Torx T20 и отвинчиваем по два винта, возле левого и правого колеса.
    3. Открутив подкрылок, слегка отводим его в сторону, и мы заметим болт нижнего крепления бампера. Берём головку на «10» и откручиваем крепёжный болт, удерживающий бампер на крыле авто, такую же процедуру проводим возле другого колеса машины. Открутив болты, выводим концы бампера с зацепления, слегка отводя их в сторону.
    4. В нижней передней части бампер крепится тремя винтами с головками под ключ Torx Т30, откручиваем их. Удалением этих винтов мы заканчиваем работы под днищем автомобиля.
    5. В передней части под капотом моторного отсека имеются ещё четыре винта под ключ Torx Т30, производим их демонтаж.
    6. Закончив откручивание последнего винта, приступаем к снятию бампера. Аккуратно берём за рёбра бампера и, слегка потянув на себя, демонтируем.
    7. Если на переднем бампере вашего Renault Logan установлены противотуманные фары, то перед его демонтажём обязательно не забудьте отключить их от центрального электроразъёма. Его месторасположение: перед левым колесом в нижней части кузова.
    Читать еще:  Как снять решетку радиатора на рено дастер

    Видео-советы по демонтажу своими руками

    Выполнить снятие бампера с автомобиля Рено Логан очень просто и по времени занимает порядка 25–30 минут. Иногда для облегчения раскручивания винтовых соединений используйте WD-40, специальную аэрозоль, разъедающую ржавчину и загрязнения на местах соединения.

    Вторая генерация модели (с 2009 года)

    Давайте посмотрим, как выглядит бампер во второй генерации. Он показан в сборе с решёткой радиатора.

    Бампер и решётка образуют единый узел. Число точек крепления равно 11-ти:

    • 4 самореза сверху (см. фото);
    • 3 самореза снизу;
    • 2 самореза на боковых гранях внизу (крепление подкрылка);
    • 2 винта по углам.

    Узел в сборе снимается так же, как бампер в первой генерации. Пользуйтесь инструкцией для «генерации 1».

    Здесь рассмотрено, как снять передний бампер Рено Логан 2. А ещё есть генерация «3».

    РЕНО ЛОГАН 2 НОВЫЙ.Установка сетки в бампер.Снятие и установка бампера.RENAULT LOGAN II

    ВОЗВРАТ Средств С ПОКУПОК АВТОТОВАРЫ В этом видео снимаем бампер,

    Артикулы

    Для машин разных поколений подходят разные комплектующие:

    • 6001549907 или 6001551338 – генерация 1 (до 2009 года), установлены заглушки ПТФ;
    • 8200785044 – генерация 2 с ПТФ;
    • 8200748275 – бампер для авто второй генерации без ПТФ.

    В первом случае заглушки можно вырезать. Так поступают, если в комплектации есть ПТФ.

    Как снять передний бампер на Рено Логан2

    Рено Stepway 2. Как самостоятельно снять передний бампер рено снятие переднего бампера на рено. Как снять передний бампер тойота. Решил заменить ее на целую. Снять оказалась а как снять руль со старого транзита. Снятие переднего бампера. Установка сетки в решетку радиатора. Как снять передний бампер рено дастер. Для того, чтобы снять передний бампер рено логан своими руками первым делом открутим саморезы, на которых сидят подкрылки, крепящиеся к. Как снять бампер передний с skoda octavia а7. Установка переднего бампера.

    Пошаговая инструкция

    1. С начало нужно открутить крепеж снизу бампера.

    Снимаем по две клипсы (маленькая и большая) слева и справа.

    Для снятия маленькой клипсы поворачиваем ее плоской отверткой против часовой стрелки где-то на четверть оборота. Далее подковыриваем лопаткой или плоской отверткой центральную часть и после подковыриваем за основу и вынимаем.

    Чтобы снять большую клипсу ее нужно просто подковырнуть.

    Если вы демонтируете клипсы, то вы снимите бампер вместе с его защитой. Если хотите снять без защиты, то откручивайте по три винта справа и слева.

    2. Откручиваем по два винта крепления бампера к подкрылку справа и слева.

    3. После откручивания винтов крепежа бампера к подкрылку, отгибаем подкрылок и откручиваем болт крепежа бампера к крылу. Проделываем это справа и слева.

    4. Откручиваем три винта крепежа бампера снизу по центру.

    5. Открываем капот и на верхней планке откручиваем четыре винта крепежа бампера на Рено Логан.

    6. Беремся за решетку и снимаем бампер на себя.

    Внимание если у вас установлены ПТФ, то перед снятием бампера отключите разъем питания. Он общий на две ПТФ и располагается возле левого колеса.

    Видео урок

    Удаляем решётку, не снимая бампер

    Если снять передний бампер нового Рено Логан, снимется и решётка радиатора. Но избавиться от решётки можно проще.

    Авто без решётки, но с бампером

    Речь пойдёт о второй генерации машин. Нужна дрель:

      Удалите хромированную «саблю». По краям под «саблей» находятся заклёпки (алюминий). Их надо откусить щипцами;

    «Саблю» можно будет приклеить обратно

  • Отверните 4 самореза cверху;
  • Отогнув решётку «на себя», надо высверлить заклёпку под эмблемой;
  • Нижняя кромка решётки держится на заклёпках-язычках (пластик). Они отгибаются рукой и легко выводятся из зацепления.
  • Пользуйтесь нашим методом, если старая деталь больше не нужна.

    Пример на видео для генерации 2

    Снятие переднего бампера Reno Logan

    Передний бампер вашего Рено Логан является той деталью авто, которая первая принимает на себя удары при разнообразных столкновениях. Это неудивительно – ведь основная задача бампера – это не служить декоративным украшением автомобиля, а предохранять корпус и находящихся в нем пассажиров от повреждений и неудобств при столкновениях.

    В больших городах, при усиленной эксплуатации авто – бампер часто становится своеобразным расходным материалом, который подлежит замене только при проведении предпродажной подготовки автомобиля, да и то не всегда. На улицах многих европейских городов с интенсивным движением водители часто и не обращают внимание на удары бампера о бампер, выражая беспокойство только тогда, когда в машину врезается очередной ретивый мотоциклист.

    Впрочем, такая забота связана в основном с волнением за здоровье владельца мотоцикла, а уж никак из-за опасений за судьбу недорогой пластиковой детали. Но со временем, даже самый равнодушный водитель не сможет без содроганий смотреть на то, во что превращается его бампер. Парковка, что называется «на звук» не оставляет этой детали никаких шансов.

    Так что при проведении предпродажной подготовки или просто из эстетических соображений у вас может возникнуть идея о смене бампера на Рено Логан. Процедура эта выглядит довольно несложно и вполне может быть проведена самостоятельно, буквально в бытовых условиях. Перед началом работ запаситесь необходимым инструментом: отверткой с плоским наконечником, ключом типа «Торкс» с головкой на «30» и обычным гаечным ключом с размерностью в «10».

    Инструкция по снятию переднего бампера Рено Логан

    Для начала открутите крепления и снимите брызговики, расположенные снизу на переднем крае бампера. Для их снятия вам потребуется открутить 3-и болта.

    Итак, операция по снятию узла бампера на модели Рено Логан первого поколения займет у вас около тридцати минут. После этого вы можете провести ремонт бампера, например, заклеить труднодоступные участки, покрасить его поверхность или поставить целиком новую деталь.

    Передний бампер Рено Логан — снятие и замена

    Даже если вы отличный водитель, это не даёт вам гарантии того, что в вас никто не врежется или камушек из колеса соседнего автомобиля не отлетит в ваш и не повредит какую-то часть кузова. А даже если и этого не произошло, время, экология, состояние дорог и просто эксплуатация автомобиля приводит к тому, что некоторые её детали приходиться менять. Даже передний бампер. Со временем от царапается, трескается, и т.д. Так что, поговорим о том, как его менять.

    Необходимые инструменты

    • Отвёртка плоская.
    • Отвёртка Torx T30.
    • Гаечный ключ с диаметром 10.

    Процесс замены

    1. Демонтируем нижние брызговики с передней части бампера. Всего должно быть откручено три болта. Делаем это отвёрткой.

    2. Другая сторона должна быть откручена идентичным способом.
    3. По обеим сторонам расположены крепёжные пистоны. Вытаскиваем их.
    4. Откручиваем нижнюю часть бампера.

    5. В верхней части бампера есть ещё четыре болта, которые нужно открутить.
    6. Откручиваем подкрылки от бампера.
    7. Вытаскиваем бампер, потянув его на себя с небольшим усилием.

    8. Примеряем новый бампер и насаживаем несколько болтов.
    9. Прикручиваем болты нового бампера к корпусу равномерно, следя за тем, чтобы не было перекосов и уклонов.
    10. Закрутив все болты, зажмите пистоны.

    Снятие переднего бампера на Рено Логан — видео

    Некоторые крепёжные болты очень сложно открутить, так как под воздействием влаги, кислорода, грязи, они буквально намертво прилипают к резьбе. В таких случаях используйте WD-40. Замена переднего бампера Рено Логан своими руками заняла около тридцати минут, и то, только из-за болтов.

    Похожие статьи:

    Как снять передний бампер Рено Сандеро — видео
    Передний бампер автомобиля – это та деталь, которая больше всего страдает при эксплуатации. Дело в том, что он является первой преградой от различных камушком, грязи, воды, насекомых, которая защищает внутренние части автомобиля от каких-либо повреждений. И пусть это просто пластиковая накладка – работу, которую она выполняет сложно недооценить.

    Как снять задний бампер на Форд Фокус 3 своими руками
    Бампер – это та часть автомобиля, которая защищает его внутренние механизмы от повреждений. Отсутствие бампера сулит серьёзные проблемы во время эксплуатации, поэтому он должен быть абсолютно всегда на вашем автомобиле. Причём, как передний, так и задний. Но, бывают случаи, когда бампер нужно снять, в связи с какими-то деформациями или неисправностями под ним. В целом, причина может быть самая разная, главное знать, как снять задний бампер на Форд Фокус 3. Об этом и поговорим.

    Передний / задний бампер ВАЗ 2115 — как снять и установить
    Бампера автомобиля – первая преграда и опора при столкновении с каким-либо предметом. И мы сейчас говорим не только о пластиковой накладке, ведь бампер – это совокупность различных элементов. Среди этих элементов можно выделить основные, но у переднего и заднего бампера они отличаются.

    Как снять передний бампер на Калине 2 — фото
    Передний бампер больше других подвержен повреждениям. Он принимает на себя основной поток воздуха, в котором может быть пыль и маленькие камушки. Кроме того, во время движения на большой скорости бампер врезается в насекомых, которые тоже негативно влияют на целостность бампера. При аварии этот элемент спасает кузов авто от сжатия.

    Как снять бампер Мазда 626 — фото инструкция
    Бамперы защищают Ваш автомобиль от внешних факторов. Этими факторами могут быть различные камушки, палочки, мусор, насекомые, животные, а иногда даже люди. К тому же, он является небольшим смягчителем при ударах. Так же, в нём хранятся элементы проводки электроприборов. Иногда бампер меняют по надобности, иногда по желанию, из-за небольших царапин и сколов, которые появляются очень быстро. Итак, как же происходит замена бамперов на Мазда 626.

    Сход развал ВАЗ 2107 своими руками

    Как подтянуть рулевую рейку на Авео

    Категория ремонт автомобилей — это самый большой раздел на нашем сайте, здесь собран широкий ассортимент инструкций по ремонту и эксплуатации авто.

    Как перетянуть руль самому

    Подключаем биксенон (фото и видео)

    Здесь мы опубликовали самые популярные статьи в разделе тюнинг автомобиля, рекомендуем ознакомиться.

    Автомобиль за 150 тысяч рублей

    Как завести машину без ключа

    Данный раздел, а именно советы автомобилистам, наполнен сверх-полезным материалом. Советуем взглянуть!

    Не работает стеклоподьемник

    Воздух в системе охлаждения

    Только здесь вы сможете найти ответы на свои вопросы касательно проблем в автомобиле.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
