Ремонт рулевой рейки ваз 2110

Ремонт рулевой рейки на ВАЗ-2110, 2111, 2112

Рулевая рейка предназначена для передачи усилия от руля на управляемые передние колеса автомобиля.

Ее конструкция состоит из самой рейки, представляющей собой стальную планку с насеченными зубьями, металлического корпуса, а также дополнительных элементов в виде подшипников, втулок, уплотнителей, пыльников и др.

Рейка приводится в движение зубьями приводной шестерни рулевого вала, которая проворачиваясь, перемещает рейку влево или вправо.

К рейке крепятся рулевые тяги, которые, собственно, и заставляют колеса поворачивать в ту или иную сторону.

Рулевая рейка расположена в подкапотном пространстве с тыльной стороны двигателя, и крепится к нижней части перегородки моторного отсека и салона.

За исключением последних версий, оснащенных электроусилителем, «десятки» устройствами усилителя руля не комплектовались.

Основные неисправности

Как и любая другая механическая конструкция, рулевая рейка в силу тех или иных обстоятельств может подавать признаки неисправности. К ним относятся:

  • хруст (стук) при выворачивании рулевого колеса;
  • «тугой» руль;
  • увеличенный люфт рулевого колеса или приводной шестерни рулевого вала;
  • вибрация рулевого вала при движении;
  • неравномерный износ шин, вызванный нарушением угла установки передних колес.

Перечисленные симптомы свидетельствуют о том, что пришло время ремонта или замены рулевой рейки. Однако не стоит спешить с заменой. Сама рейка выполнена из прочной стали, и вывести ее из строя не так и просто. Чаще всего в негодность приходят вспомогательные элементы конструкции:

  • опорная втулка;
  • подшипники приводной шестерни (шариковый и игольчатый);
  • уплотнители;
  • пыльники и др.

Причин выхода из строя этих деталей может быть сколько угодно, от израсходованного ресурса, до механических повреждений вследствие езды по бездорожью. Если вы уверенны в том, что саму рейку менять не придется, можно обойтись мелким ремонтом рулевой конструкции, заключающемся в замене перечисленных «расходников».

Ремонт

Решив отремонтировать рулевую рейку на станции техобслуживания, рассчитывайте на то, что за самый простой ремкомплект вам придется заплатить около 300 рублей. Полный комплект, включающий подшипники, будет стоить порядка 500-700 рублей. Вся начинка, вместе с рейкой обойдется в 1500 рублей.

Желательно перед покупкой ремкомплекта знать маркировку рейки, так как они могут отличаться в зависимости от комплектации и года выпуска «десятки».

Стоимость ремонтных работ, в зависимости от СТО, составит 1000-1500 рублей. Если же вы не желаете переплачивать за работу, отремонтировать рейку можно и собственными силами.

Порядок работ

  1. Демонтируйте рулевую рейку в сборе.
  2. Разрежьте хомуты крепления пыльника (чехла) рулевого механизма.
  3. Отверните упорную гайку рейки (восьмигранный спецключ на 17), извлеките ее из корпуса.
  4. Извлеките из нее резиновую заглушку. Отверткой достаньте стопорное кольцо и пружину.
  5. Легкими ударами корпуса рулевого управления о деревянный брусок выбейте упор рейки (поршень) и извлеките его вместе с уплотнителем.
  6. Снимите пыльник и уплотнитель приводной шестерни (шлицевая отвертка).
  7. Извлеките стопорную шайбу (шлицевая отвертка).
  8. Отверните гайку, фиксирующую подшипник шестерни привода (восьмигранный спецключ на 24 с центральным отверстием диаметром не менее 18,5 мм).
  9. Извлеките из корпуса шестерню привода рейки с подшипником.
  10. Извлеките рейку из корпуса.
  11. Вытащите из корпуса опорную втулку, поддев ее шлицевой отверткой.
  12. Снимите стопорное кольцо с вала приводной шестерни. Проверьте подшипник на наличие люфта. Если он есть, съемником для подшипников снимите шариковый подшипник с вала. На его место тем же образом установите новый.
  13. Извлеките из корпуса игольчатый подшипник, просверлив два отверстия тонким сверлом (2 мм) с тыльной стороны корпуса, и выбив его при помощи тонкого стержня. Заделайте образовавшиеся отверстия «холодной сваркой» или «быстрой сталью». В крайнем случае, подшипник можно разбить при помощи узкого зубила (не рекомендуется!).
  14. Обильно смажьте посадочное место, установите в него новый игольчатый подшипник, и легким постукиванием по его корпусу запрессуйте его.
  15. Установите новую опорную втулку из ремкомплекта, разрежьте ее резиновые уплотнительные кольца, удалите ненужные фрагменты.
  16. Заполните внутреннюю поверхность корпуса рейки специальной смазкой (Фиол-1 или аналог).
  17. Вставьте рейку в корпус.
  18. Установите на место приводную шестерню с подшипником. Зафиксируйте ее гайкой, поставьте стопорное кольцо. Оденьте новый пыльник на вал шестерни.
  19. Поставьте на место новый упор с новым уплотнителем. Зафиксируйте его стопорным кольцом. Поместите в его отверстие пружину. Заверните упорную гайку.
  20. Отрегулируйте рейку, сначала затянув упорную гайку до конца, а потом отпустив ее на 30 градусов. Отверстие гайки заткните резиновой заглушкой.
  21. Наденьте на корпус рейки пыльник и зафиксируйте его хомутами.
  22. Установите перебранную конструкцию на автомобиль.

Заключение

По окончании сборки проверьте, нет ли вертикального люфта рулевого вала. Осторожно проедьтесь, оценивая эффективность рулевого управления. Обратите внимание на посторонние шумы в районе рейки. Если все нормально, отправляйтесь на СТО для регулирования «развала-схождения».

Ремонт рулевой рейки на ВАЗ 2110 своими руками (видео)

С помощью рулевого механизма водитель определяет направление движения автомобиля. Важную роль в надежной функциональности системы играет рулевая рейка. Именно она передает усилие, которое прикладывает к рулю водитель, через наконечники, тяги, на рычаги поворота, соединенные с колесами, по средствам цапфы.

Фото рулевой рейки для ВАЗ 2110

Чтобы быть уверенным в безопасности движения машины, следует удостовериться в исправности рулевой рейки. При обнаружении проблем их незамедлительно следует устранить. Выполнить замену рулевой рейки на ВАЗ 2110 вполне можно своими руками. В большенстве случаев достаточно ее подтянуть.

Элементы рулевого механизма

  • Наконечники тяг руля (внутренние и наружные);
  • Скоба, которая удерживает рулевой механизм;
  • Опора;
  • Пыльник;
  • Картер;
  • Болт стяжки;
  • Фланец для эластичной муфты;
  • Тяга регулировки;
  • Рычаг поворота;
  • Шаровой шарнир наконечника;
  • Болт для удержания внутренних наконечников тяг.

На подшипниках картера монтируют приводную шестерню. Она зацепляется с рейкой. Упор из металлокерамики уплотняется в картере с помощью резинового кольца, пожимает рейку специальной пружиной к шестерне.

Схема рулевой рейки

За счет работы стопорного кольца фиксируется гайка раскручивания. На пыльнике и картере располагаются метки, которые позволяет легко и быстро собрать весь узел.

Инструменты и материалы

Для выполнения замены рулевой рейки на ВАЗ 2110 рекомендуем посмотреть обучающие видео. Это позволить понять устройство системы, выполнить работу грамотно и без особых проблем.

Также для ремонта рулевой рейки своими руками на автомобиле ВАЗ 2110 вам потребуется определенный набор инструментов и материалов. Их список выглядит следующим образом:

  • Аэрозоль Мовиль;
  • 3 хомута из пластика размером 200 на 4 миллиметра;
  • Ветошь из хлопчатобумажной ткани;
  • Баллончик со средством WD40;
  • Смазка Феол — для обработки подшипников.

Из запасных деталей возьмите:

  • Сайлентблоки;
  • Чехол для рейки;
  • Наконечники;
  • Трубки;
  • Ремкомплект (специальный для ремонта рулевых реек).

А инструменты нужны такие:

  • Торцевые ключи с трещоткой;
  • Кардан с удлинителем;
  • Молоток;
  • Съемник, которым удаляют наконечники;
  • Ключ на 22;
  • Зубило шириной около 7 миллиметров, но не больше;
  • Ключ с восьмигранником.

Выполнение работ по замене

Опять же, посмотрите видео о том, как выполняется ремонт рулевой рейки на ВАЗ 2110 своими руками. Так будет проще пройти каждый этап.

Прежде чем выполнить стяните рулевой рейки со своего ВАЗ 2110, обработайте все крепежные соединения средством WD40 . Подождите полтора часа и повторите процедуру еще раз. Делать это нужно за сутки до самого ремонта. Так вам будет проще выкрутить все соединения.

Действуйте в следующей последовательности:

  1. Перед ремонтом рулевой рейки ваш ВАЗ 2110 нужно прочно зафиксировать, чтобы автомобиль не двигался.
  2. Под задние колеса поставьте опоры.
  3. Поставьте машину на ручной тормоз.
  4. Заблокируйте руль.
  5. Отключите питание от аккумулятора.
  6. Поставьте машину на домкрат.
  7. Демонтируйте передние колеса.
  8. Заранее купите новый пыльник для рейки, поскольку он потребует замены. Даже если его состояние удовлетворительное, лучше сразу поменять.
  9. Открутите гайки с наконечников.
  10. Извлеките пальцы из рычагов стоек. Для этого потребуется вооружиться съемником. Его монтируют на рычаг, закручивают до упора винт и молотком с силой ударяют по рычагу. При этом винт съемника обязательно придерживайте ключом.
  11. Открутите гайки с хомутов.
  12. Открутите болт, который расположен в салоне на рулевом полу возле пола.
  13. Поступательно-колебательными движениями потяните рейку на себя.
  14. Учтите, что отсоединять хвостовик шестерни от вала проблематично. Когда рейка только отсоединится через отверстие, наклоните узел в правую сторону и извлеките всю конструкции. Убедитесь в целостности шлицев на элементе.
  15. Через правое отверстие на корпусе достаньте весь узел.

Замена рейки потребует больших финансовых вложений, нежели починка. Потому попробуйте сначала выполнить ремонт рулевой рейки на ВАЗ 2110 своими руками .

Как выполнить ремонт

  1. Зафиксируйте рейку в тисках в вертикальном положении. Щеткой или тряпкой из ХБ, смоченной предварительно в уайт-спирте, очистите поверхности.
  2. Достаньте рулевые тяги. Для этого выкрутите болты на скобе, которые удерживают тяги, отогните усилие у стопорной пластины с помощью ключа на 22.
  3. Демонтируйте тяги пластины — стопорную и соединительную.
  4. Вытащите рулевые тяги.
  5. На картере рулевого узла справа извлекают стопорное кольцо и опору.
  6. Срежьте хомуты, которые держат защитный чехол. Это одноразовые элементы, которые выполнены из пластика. Заменить их очень легко и дешево.
  7. Уберите чехол.
  8. Слева удалите опору и защитный колпак.
  9. Вооружившись ключом на 17, открутите гайки, которые находятся на упоре рейки. Ее извлеките, достаньте пружину и кольцо.
  10. Выбейте упор рейки из гнезда. Картер бейте о деревянное основание. Для уплотнения в проточке на упоре устанавливают резиновое кольцо.
  11. Удалите уплотнитель, извлеките пыльник шестерни, поддев его отверткой.
  12. Демонтируйте стопорную шайбу.
  13. Ключом на 24 открутите гайку, которая держит подшипник шестеренки.
  14. Снимите с вала гайку.

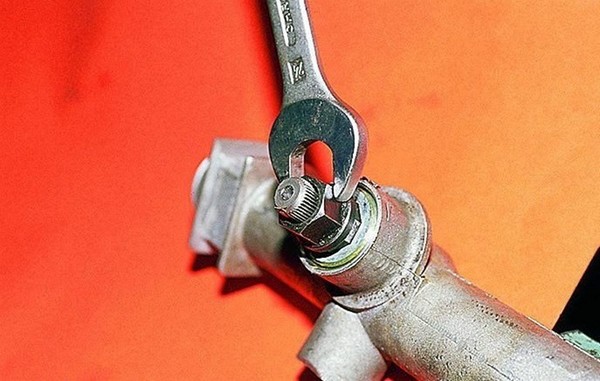

  15. Ключиком на 14 открутите шестерню из картера, причем одновременно с самим подшипником.
  16. Снимите рейку, извлеките втулку. Элемент поддевается отверткой, чтобы выступы зашли в отверстия в картере. Это позволит без проблем достать деталь.
  17. Поставьте новую втулку. К ней рекомендуют закрепить новые кольца демпферного типа из резины. Сделать это нужно так, чтобы напротив разрезов втулки находилась тонкая часть кольца, а выступы на втулке свободно размещались в отверстии картера.
  18. Кольца нужно разрезать по краям втулки и убрать лишние элементы.
  19. Удалите фиксирующее кольцо с вала шестеренки.
  20. Двухзахватным съемником спрессуйте широподшипник.
  21. Выпрессуйте игольчатый подшипник этим же приспособлением, или сделайте в торце картера два отверстия диаметром 2 мм, и тогда подшипник выйдет на кольцо.
  22. Тщательно промойте картер, запрессуйте игольчатый подшипник, вооружившись куском трубы. Сделанные отверстия обработайте холодной сваркой.
  23. С помощью смазки Фиол 1 обработайте подшипники, зубцы рейки и шестерни. В полость под гайку, фиксирующую подшипник приводной шестерни, поместите смазку УНИОЛ 1.
  24. Соберите конструкцию в обратной последовательности.
  25. Поставьте новый чехол на место.
  26. Обязательно постарайтесь выдержать между гайкой упора рейки и самим упором зазор в 0,12 мм.
  27. Накрените гайку после регулирования зазора, что не позволит ей раскрутиться.

Если подобный ремонт рулевой рейки своими руками на ВАЗ 2110 не дал желаемого результата, просто выполните замену элемента. Вы уже ознакомились с процессом демонтажа рейки. Достав старый агрегат, поставьте на его место новый, соблюдая строгую последовательность шагов.

Для наглядности ремонта рулевой рейки у ВАЗ 2110 рекомендуем посмотреть видео. С их помощью процесс покажется не таким сложным, как описано выше. На работу уйдет определенное время, но целый день торчать в гараже вам не придется.

Ремонт, замена, регулировка рулевой рейки ВАЗ 2110

В автомобиле нет вечных механизмов. Даже стальные надежные детали приходят в негодность. К примеру, выезжая из гаража или стоянки, вы можете почувствовать стук, который передается на рулевое колесо. Вибрация может проявляться и при холостом ходу, и при повороте. Такие дефекты указывают на то, что пора заняться рулевой рейкой. Иногда требуется только регулировка своими руками, в других случаях необходима замена деталей. Но обо всем по порядку.

Самостоятельная диагностика

Чтобы знать, что требуется – замена или регулировка, необходимо провести диагностику. Сделать это можно своими руками. Ремонт рулевой рейки ВАЗ 2110 и замена деталей потребуется в том случае, если вы услышите отчетливый стук. Для этого нам нужно провести снятие, крепко взять рулевой вал (участок, который ближе всего находится к рейке) и подергать его вниз-вверх. Но такой «симптом» может появиться из-за отсутствия масла в реечном подшипнике.

Далее нужно проверить контакт рулевой шестерни и рейки, а также люфт втулки. Диагностику можно провести при помощи надежных тисков и стыка рулевых тяг: берем его под капотом и пытаемся дергать вал. Если деталь медленно передвигается, значит разболтались узлы – не страшно, но если есть стук или скрежет, нужно принимать меры:

  • покупать ремкомплект и чинить деталь своими руками;
  • поездка в автомобильный сервис;
  • снятие и установка нового узла.

Если есть средства, то лучше потратиться на новый элемент. Восстановление в автомобильной мастерской обойдется чуть дешевле. Ремонт своими руками будет самым экономичным вариантом, но для этого потребуется ремкомплект.

Демонтаж: инструкция

  1. Снятие – это самая простая часть, так как она не займет много времени у автомобилиста. Первым делом нужно открутить болт муфты. Находится он под педалями ВАЗ 2110. Поможет здесь 13-ый ключ.
  2. Далее нужно перейти в моторный отсек. Здесь откручиваем гайки крепления механизма к кузову ВАЗ 2110 с левой и правой стороны. Используется тот же ключ.

Регулировка

Рулевая рейка должна быть извлечена, для этого можно воспользоваться инструкцией выше. Проводится регулировка при помощи тисков. Нам нужно «намертво» зафиксировать механизм.

Регулировка проводится следующим образом:

  1. Первым делом определяем величину люфта – для этого нам нужно пошатать за тяги, которые также зовутся среди автомобилистов «усами».
  2. Для подтяжки механизма понадобится специальный ключ. Его можно изготовить своими руками или приобрести готовый вариант на железячном рынке. Он вставляется, а затем проворачивается против часовой стрелки примерно на 10-15 градусов. Опять пробуем шатать усы.

Если операция не принесла результата, её следует повторить. Теперь ключ нужно проворачивать на 7-10 градусов. Проверяйте после каждого поворота. Таким образом, вы устраните люфт, но перетягивать рейку нельзя, иначе рулевое колесо будет зажато.

Ремкомплект

В ремкомплект входят основные элементы реечного механизма. После демонтажа, нам следует извлечь опорную втулку из отверстия. Для этого её нужно поддеть плоским металлическим инструментом. Далее втулка смазывается и возвращается таким же способом на свое место. Теперь можно поменять резиновые кольца вместе с роликовым подшипником. На валу шестерни также есть подшипник, который нужно поменять. Замена своими руками проводится таким же образом, только меняется цельная рейка, а не отдельные детали. Сборка происходит в обратном порядке.

Читать еще:  Разборка двери рено логан

  • Рулевое управление ВАЗ 2110: диагностика неисправностей, замена наконечников и рулевых тяг
  • Замена шруса на ВАЗ 2110 своими руками
  • Устанавливаем ЭУР и ГУР на ВАЗ 2110 своими руками

Моё мнение — лучше менять, особенно если пробег под сто.

Пошаговый ремонт рулевой рейки ВАЗ 2110

Признаки необходимости ремонта рулевой рейки – порванный пыльник, люфт и стук в рулевом колесе.
Ремонт рулевой рейки ВАЗ 2110 можно осуществить самостоятельно при наличии пары прямых рук и инструмента.

Снимаем рулевую рейку

Начнем по порядку:

— Откручиваем механическую защиту, которая будет помехой во время работы

— Далее необходимо отогнуть защитные пластины болтов, крепящих рулевые тяги

— Теперь рулевая рейка ВАЗ 2110 может быть откручена от кузова

— Следующим этапом разъединяем вал приводящей шестеренки от вала промежуточного рулевого управления, открутив болт крепления. Можно снимать рейку, предварительно расклинив крепление промежуточного вала.

— Для облегчения снятия можно привязать к ней и к гвоздодеру веревку. После нескольких рывков рейка обычно выскакивает.

Как видите, замена рулевой рейки ВАЗ 2110 не составит большого труда. Новая деталь устанавливается на место в обратном порядке.

Разбираем рулевую рейку

Неисправная деталь снята и лежит перед нами. Теперь можно попытаться сделать ремонт рулевой рейки ВАЗ 2110 своими руками. Для ее разборки вам понадобится специнструмент, или немного терпения и смекалки.

Упорная гайка откручивается с помощью специального ключа. Если такого инструмента нет в наличии, можно обточить мощный болт под голову на 17, превратив шестигранную головку в треугольную. Затем, подточив у него стержень под ключ на 10, с легкостью отвернуть злополучную гайку, извлечь пружину, фиксирующее кольцо и упор.

Далее необходимо снять пыльник вала приводящей шестерни и достать еще одно фиксирующее колечко

Теперь нам предстоит борьба с еще одной непростой гайкой под восьмигранник, да еще и с валом посередине. Открутить гайку, крепящую подшипник приводной шестеренки, поможет изогнутый ключ накидного типа на 17, с обточенной наружной частью под восьмигранник.

Следующим этапом аккуратно зажимаем вал приводной шестерни в тиски. Бережно, через проставку из дерева, сбиваем корпус. Теперь можно свободно достать рейку из корпуса и произвести дефектовку.

Сборка с использованием ремкомплекта

Если деталь без сильного износа, можно использовать ремкомплект рулевой рейки ВАЗ 2110.
Сборка производится в следующей последовательности:
— Поддеваем плоской отверткой и достаем опорную втулку, после чего смазываем ее посадочное место и ставим обратно из набора.

— Заменим подшипник вала приводной шестерни и роликовый подшипник

— Возвращаем отремонтированную запчасть в корпус, крепим вал приводной шестерни на свое место. После того, как закрученную гайку фиксировали стопорным кольцом, можно надеть пыльник.

-Ставим упор, пружинку, стопорное кольцо и зажимаем упорную гайку.

— Для регулировки нужно закрутить упорную гайку до несильного опора и отпустить на 30 градусов.

— Работа близится к завершению. Закрываем заглушкой отверстие упорной гайки, набиваем смазкой, надеваем пыльники и затягиваем хомуты. Осталось установить практически новую деталь на автомобиль.

Кстати, ремонт рулевой рейки ВАЗ 2108 своими руками ничем особенным не отличается – только ремкомплект для нее свой.

Лада 2110 ツɐʞdиҺツ (БЫВШАЯ) › Бортжурнал › Ремонт рулевой рейки ВАЗ 2110 своими руками.

Дорогие Драйвчане, любой механизм в автомобиле не вечен, так при езде по неровной дороге, в один прекрасный момент может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки.

Следующие признаки помогут Вам определить состояние рулевой рейки:
1.Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
2.Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но если стуки в рейке, тогда поступить можно следующим образом:
1.купить новую рулевую рейку
2.восстановить рулевую рейку на СТО
3.отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.

Что следует знать, перед началом работ ?
Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:
1.Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.
2.Более полный комплект с подшипниками и валами стоит порядка 500р.
3.Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Конструкция рулевой рейки следующая.
Снятие и установка рулевой рейки на ВАЗ 2110.
Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.

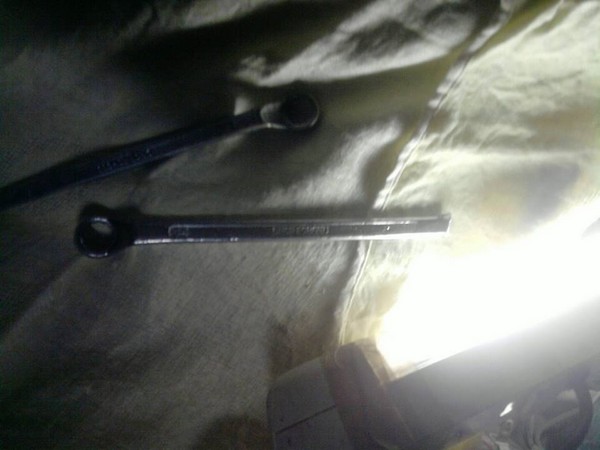

Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов !

Ремонтный комплект рулевой рейки:

Сборка рулевой рейки:
1.Извлекаем опорную втулку. Поддевается плоской отверткой.

2.Смазываем место под опорную втулку, и через отверстие при помощи отвертки ставится на свое место. Скажу честно, ставится нелегко.

3.Обрезаем уплотнительные кольца.

4.Меняем роликовый подшипник. Правда, лучше его не трогать, достать старый нереально сложно, покрайней мере для меня, не чего лучше не придумал, как только разрубить стамеской на 2-3 части.

5.Меняем подшипник на валу приводной шестерни.

Вставляем рейку в корпус и выполняем сборку в обратной последовательности, не забывая смазать детали.

Альтернативный способ ремонта рулевой рейки ваз ( без разборки ).

Ремонт рулевой рейки на ВАЗ 2110 своими руками (видео)

С помощью рулевого механизма водитель определяет направление движения автомобиля. Важную роль в надежной функциональности системы играет рулевая рейка. Именно она передает усилие, которое прикладывает к рулю водитель, через наконечники, тяги, на рычаги поворота, соединенные с колесами, по средствам цапфы.

Фото рулевой рейки для ВАЗ 2110

Чтобы быть уверенным в безопасности движения машины, следует удостовериться в исправности рулевой рейки. При обнаружении проблем их незамедлительно следует устранить. Выполнить замену рулевой рейки на ВАЗ 2110 вполне можно своими руками. В большенстве случаев достаточно ее подтянуть.

Элементы рулевого механизма

  • Наконечники тяг руля (внутренние и наружные);
  • Скоба, которая удерживает рулевой механизм;
  • Опора;
  • Пыльник;
  • Картер;
  • Болт стяжки;
  • Фланец для эластичной муфты;
  • Тяга регулировки;
  • Рычаг поворота;
  • Шаровой шарнир наконечника;
  • Болт для удержания внутренних наконечников тяг.

На подшипниках картера монтируют приводную шестерню. Она зацепляется с рейкой. Упор из металлокерамики уплотняется в картере с помощью резинового кольца, пожимает рейку специальной пружиной к шестерне.

Схема рулевой рейки

За счет работы стопорного кольца фиксируется гайка раскручивания. На пыльнике и картере располагаются метки, которые позволяет легко и быстро собрать весь узел.

Инструменты и материалы

Для выполнения замены рулевой рейки на ВАЗ 2110 рекомендуем посмотреть обучающие видео. Это позволить понять устройство системы, выполнить работу грамотно и без особых проблем.

Также для ремонта рулевой рейки своими руками на автомобиле ВАЗ 2110 вам потребуется определенный набор инструментов и материалов. Их список выглядит следующим образом:

  • Аэрозоль Мовиль;
  • 3 хомута из пластика размером 200 на 4 миллиметра;
  • Ветошь из хлопчатобумажной ткани;
  • Баллончик со средством WD40;
  • Смазка Феол — для обработки подшипников.

Из запасных деталей возьмите:

  • Сайлентблоки;
  • Чехол для рейки;
  • Наконечники;
  • Трубки;
  • Ремкомплект (специальный для ремонта рулевых реек).

А инструменты нужны такие:

  • Торцевые ключи с трещоткой;
  • Кардан с удлинителем;
  • Молоток;
  • Съемник, которым удаляют наконечники;
  • Ключ на 22;
  • Зубило шириной около 7 миллиметров, но не больше;
  • Ключ с восьмигранником.

Выполнение работ по замене

Опять же, посмотрите видео о том, как выполняется ремонт рулевой рейки на ВАЗ 2110 своими руками. Так будет проще пройти каждый этап.

Прежде чем выполнить стяните рулевой рейки со своего ВАЗ 2110, обработайте все крепежные соединения средством WD40. Подождите полтора часа и повторите процедуру еще раз. Делать это нужно за сутки до самого ремонта. Так вам будет проще выкрутить все соединения.

Действуйте в следующей последовательности:

  1. Перед ремонтом рулевой рейки ваш ВАЗ 2110 нужно прочно зафиксировать, чтобы автомобиль не двигался.
  2. Под задние колеса поставьте опоры.
  3. Поставьте машину на ручной тормоз.
  4. Заблокируйте руль.
  5. Отключите питание от аккумулятора.
  6. Поставьте машину на домкрат.
  7. Демонтируйте передние колеса.
  8. Заранее купите новый пыльник для рейки, поскольку он потребует замены. Даже если его состояние удовлетворительное, лучше сразу поменять.
  9. Открутите гайки с наконечников.
  10. Извлеките пальцы из рычагов стоек. Для этого потребуется вооружиться съемником. Его монтируют на рычаг, закручивают до упора винт и молотком с силой ударяют по рычагу. При этом винт съемника обязательно придерживайте ключом.
  11. Открутите гайки с хомутов.
  12. Открутите болт, который расположен в салоне на рулевом полу возле пола.
  13. Поступательно-колебательными движениями потяните рейку на себя.
  14. Учтите, что отсоединять хвостовик шестерни от вала проблематично. Когда рейка только отсоединится через отверстие, наклоните узел в правую сторону и извлеките всю конструкции. Убедитесь в целостности шлицев на элементе.
  15. Через правое отверстие на корпусе достаньте весь узел.

Замена рейки потребует больших финансовых вложений, нежели починка. Потому попробуйте сначала выполнить ремонт рулевой рейки на ВАЗ 2110 своими руками.

Как выполнить ремонт

  1. Зафиксируйте рейку в тисках в вертикальном положении. Щеткой или тряпкой из ХБ, смоченной предварительно в уайт-спирте, очистите поверхности.
  2. Достаньте рулевые тяги. Для этого выкрутите болты на скобе, которые удерживают тяги, отогните усилие у стопорной пластины с помощью ключа на 22.
  3. Демонтируйте тяги пластины — стопорную и соединительную.
  4. Вытащите рулевые тяги.
  5. На картере рулевого узла справа извлекают стопорное кольцо и опору.
  6. Срежьте хомуты, которые держат защитный чехол. Это одноразовые элементы, которые выполнены из пластика. Заменить их очень легко и дешево.
  7. Уберите чехол.
  8. Слева удалите опору и защитный колпак.
  9. Вооружившись ключом на 17, открутите гайки, которые находятся на упоре рейки. Ее извлеките, достаньте пружину и кольцо.
  10. Выбейте упор рейки из гнезда. Картер бейте о деревянное основание. Для уплотнения в проточке на упоре устанавливают резиновое кольцо.
  11. Удалите уплотнитель, извлеките пыльник шестерни, поддев его отверткой.
  12. Демонтируйте стопорную шайбу.
  13. Ключом на 24 открутите гайку, которая держит подшипник шестеренки.
  14. Снимите с вала гайку.
  15. Ключиком на 14 открутите шестерню из картера, причем одновременно с самим подшипником.
  16. Снимите рейку, извлеките втулку. Элемент поддевается отверткой, чтобы выступы зашли в отверстия в картере. Это позволит без проблем достать деталь.
  17. Поставьте новую втулку. К ней рекомендуют закрепить новые кольца демпферного типа из резины. Сделать это нужно так, чтобы напротив разрезов втулки находилась тонкая часть кольца, а выступы на втулке свободно размещались в отверстии картера.
  18. Кольца нужно разрезать по краям втулки и убрать лишние элементы.
  19. Удалите фиксирующее кольцо с вала шестеренки.
  20. Двухзахватным съемником спрессуйте широподшипник.
  21. Выпрессуйте игольчатый подшипник этим же приспособлением, или сделайте в торце картера два отверстия диаметром 2 мм, и тогда подшипник выйдет на кольцо.
  22. Тщательно промойте картер, запрессуйте игольчатый подшипник, вооружившись куском трубы. Сделанные отверстия обработайте холодной сваркой.
  23. С помощью смазки Фиол 1 обработайте подшипники, зубцы рейки и шестерни. В полость под гайку, фиксирующую подшипник приводной шестерни, поместите смазку УНИОЛ 1.
  24. Соберите конструкцию в обратной последовательности.
  25. Поставьте новый чехол на место.
  26. Обязательно постарайтесь выдержать между гайкой упора рейки и самим упором зазор в 0,12 мм.
  27. Накрените гайку после регулирования зазора, что не позволит ей раскрутиться.

Если подобный ремонт рулевой рейки своими руками на ВАЗ 2110 не дал желаемого результата, просто выполните замену элемента. Вы уже ознакомились с процессом демонтажа рейки. Достав старый агрегат, поставьте на его место новый, соблюдая строгую последовательность шагов.

Для наглядности ремонта рулевой рейки у ВАЗ 2110 рекомендуем посмотреть видео. С их помощью процесс покажется не таким сложным, как описано выше. На работу уйдет определенное время, но целый день торчать в гараже вам не придется.

Ремонт рулевой рейки ваз 2110

Среди всех звуков, которые окружают водителя ВАЗ 2110, самым назойливым остается хруст и стук рулевой рейки. Определить его несложно. Он сам будет вбуриваться вам в уши до тех пор, пока рейку не заклинит на оживленном перекрестке в час пик, и вы узнаете от других водителей много нового о себе. Чтобы такого не произошло, к рейке нужно относиться с уважением и пониманием.

Содержание:

Что нужно для ремонта рейки

Не у каждого в свободном обороте найдется 10 000 на новую рейку, поэтому мы стараемся как можно внимательнее прислушиваться к ее работе, чтобы избежать полной замены. Достаточно будет купить ремкоплект. Они бывают двух видов – полные и неполные. В полный ремкомплект входят абсолютно все детали, подлежащие замене при капитальном ремонте рулевой рейки. Неполный комплект в основном составляют резинотехнические изделия, пластиковые втулки, пыльники и уплотнители, позволяющие выполнить текущий и профилактический ремонт рулевой рейки ВАЗ 2110.

На СТО для демонтажа некоторых деталей используют специальные съемники и калиброванные пробои. Если в вашем гаражном хозяйстве их нет – не смертельно. Обойдемся тем, что есть. Но минимум инструмента все же необходим. Ничего необычного в этом наборе нет, на всякий случай желательно присутствие под рукой дрели и набора сверл.

И еще один очень важный момент. На ВАЗ 2110 вполне может стоять рейка от восьмерки или от девятки, поэтому ремкомплекты у них разные. Перед покупкой набора уточните, какая именно рейка у вас стоит: по документации или по маркировке на картере рейки, чтобы потом не ходить в магазин и не просить о замене.

Читать еще:  Поставить турбину на ваз 2107

Признаки износа рулевого механизма

Поводом для того, чтобы начать ремонт рулевой рейки ВАЗ 2110, могут стать такие симптомы:

  • учащающийся стук в левой передней части кузова;
  • хруст при повороте руля;
  • течь смазки из-под пыльников;
  • повышенное усилие на руле при повороте;
  • периодическое заклинивание руля.

Даже при наличии одного из этих признаков стоит выполнять работы по рейке, а если все неприятности выскочили сразу – подавно.

Демонтаж рулевой рейки

Перед тем, как начать снимать рейку, стоит обеспечить к ней удобный доступ. Не нужно разбирать половину машины, достаточно будет снять колесо и защитный кожух. Когда доступ будет открыт, по возможности очистить все доступные для этого зоны, касающиеся рулевого управления. Рекомендуют снимать рейку в сборе с поперечными тягами, потому что так легче будет их откручивать, а тем более, ставить на место. При установке вы сэкономите как минимум час времени, если наживите тяги еще в тисках. Теперь можно приступать.

  1. Накидным ключом или головкой с крестовиной выкручиваем болт крепления рулевого вала. Он находится в салоне в районе педалей.
  2. Расшплинтовываем гайки на рулевых тягах и съемником выпрессовываем пальцы из шкворня.
  3. Откручиваем болты крепления картера рейки и вынимаем ее со стороны снятого колеса.
Разборка и дефектация рейки

После демонтажа чистим рейку от грязи, моем ее и проверяем дополнительно на наличие течи смазки. Зажав через деревянные бруски рейку в тисках, начинаем разборку и дефектацию.

  1. Вынимаем опорную заглушку и стопор, демонтируем чехол, удалив пластиковые хомуты.
  2. восьмигранной головкой на 18 отворачиваем упорную гайку и вынимаем пружину со стопорным кольцом. Упор рейки удаляется путем постукивания картера о деревянную колодку.
  3. Снимаем стопорную шайбу, удалив с шестерни пыльник.
  4. Отворачиваем гайку, крепящую шестерню и подшипник, после этого можно с помощью ключа и монтажной лопатки вынуть рулевую шестерню вместе с подшипником.
  5. Теперь можно вынимать саму рейку и проводить досмотр.
  6. Вынуть старую втулку и заменить ее на новую не сложно при помощи отвертки. На новую втулку одеваем резиновые демпфера, при установке новой втулки внимательно контролируем ее положение относительно технологических отверстий.
  7. Шариковый подшипник с вала снимаем стандартным двулапым съемником, а игольчатый подшипник придется высверливать тонким сверлом. После просверливания отверстия диаметром 1-1,5 мм, подшипник должен вынуться без проблем.
  8. Тщательно промываем картер рейки, смазываем все детали, а с особенной тщательностью саму рейку и ее шестерню, не жалея при этом Литола24 или Фиола1.
  9. Собираем узел в обратном порядке и не забываем законтрить резьбу на регулировочном упорном болте. Одеваем чехол, фиксируем пыльник новыми пластиковыми хомутами и устанавливаем рейку на автомобиль.

Победа. Работа выполнена. Можно выезжать на тест-драйв. Только не забывайте после 200 – 300 км пробега протянуть все резьбовые соединения и провести регулировку, когда новые детали притрутся друг к другу.

Замена рулевой рейки ВАЗ 2110: самому или в сервисе?

Рулевые механизмы автомобилей подразделяются на два типа: червячные и реечные. При разном подходе к реализации задача у них одна: обеспечить связь между вращением рулевого колеса и поворотом колёс. Червячные механизмы проще в изготовлении, но не обеспечивают достаточной точности руления, что важно на высокой скорости. Поэтому на большинство современных легковых автомобилей устанавливается рулевая рейка. Этот узел более сложный в изготовлении и ремонте, но связь между углами поворота рулевого колеса и передних колёс автомобиля точнее. Для облегчения вращения руля в помощь водителю устанавливается гидро- или электроусилитель рулевого управления. Это делает вождение менее утомительным, но прибавляет хлопот при ремонте или замене рулевой рейки, в том числе и на ВАЗ 2110.

Конструкция и устройство рейки на ВАЗ 2110

Принцип работы рулевой рейки следующий. На окончании рулевого вала установлена шестерня. Она находится в зацеплении с зубчатой рейкой (отсюда и название). При повороте рулевого колеса шестерня двигает рейку влево–вправо, поворачивая колёса. Для этого рулевые рычаги связаны с рейкой рулевыми тягами.

Так выглядит демонтированный механизм

Проектировщикам рейки необходимо достичь компромисса между лёгкостью и удобством рулевого управления. Всё зависит от передаточного числа «шестерня-рейка».

  • Если руль сделать лёгким, управление станет размазанным, для поворота придётся делать слишком много оборотов рулевого колеса. Это небезопасно при движении на трассе, где важна быстрая реакция.
  • Острое рулевое управление более предсказуемое и безопасное, но при этом водитель прилагает значительные усилия при маневрировании, особенно на парковке.
  • Рейка с переменным передаточным числом частично решает эту проблему. В околонулевой зоне рулевое управление острое, это придаёт уверенности на скоростной трассе. Ближе к краям рулить легче, но и оборотов руля приходится делать больше. Это удобно, например, на какой-либо парковке при малых скоростях.

Для сохранения баланса между остротой и лёгкостью управления на рулевой механизм устанавливаются усилители. По принципу действия они бывают гидравлическими (ГУР) и электрическими (ЕУР).

На ВАЗ 2110 устанавливается три типа рулевых реек: без усилителя (с переменным передаточным числом), с гидроусилителем и электроусилителем, причём установку усилителя можно выполнить самостоятельно.

Признаки неисправности

При отсутствии должного ухода, такого, как смазка подшипников и проверка люфтов, рулевая рейка может быстро выйти из строя. Признаки неисправности, которые сигнализирует, что механизм уже должен меняться:

  • Ощутимый стук при проезде неровностей, который передаётся на рулевое колесо. Если стук слышен при повороте руля — ездить на таком авто небезопасно, необходимо срочно диагностировать механизм.
  • Сильный люфт рулевого колеса свидетельствует об ослаблении крепёжных элементов или износе сочленения «шестерня-рейка».
  • Увеличилось усилие при повороте колёс.
  • Слышен шум в работе гидроусилителя (при его наличии).
  • Причиной стука может быть недостаточно смазанный подшипник или износ пары «шестерня-рейка». Если при покачивании рулевого вала в месте соединения с рейкой есть ощутимый люфт, необходим ремонт. Если нет — достаточно проверить и подтянуть места сочленения втулки и шестерни рулевого вала.

Для крепления рейки используют мощные тиски

Видео: Как подтянуть разболтавшийся механизм

Демонтаж, диагностика и установка рулевой рейки

Вне зависимости от того, будет производиться ремонт или замена рейки, её необходимо правильно снять и установить на место.

Заменить рулевое колесо на «классике» совсем несложно при наличии должного желания. Информацию по демонтажу можно черпать из данного материала: https://vazweb.ru/desyatka/upravlenie/kak-pomenyat-rul-na-klassicheskih-modelyah-vaz-2101-2107.html

Список инструментов для работы своими руками

Для демонтажа и ремонта понадобятся следующие инструменты:

  • плоские отвёртки разных размеров;
  • монтировка или монтажная лопатка;
  • небольшой молоток;
  • плоскогубцы;
  • динамометрический ключ;
  • набор торцевых и накидных ключей размером от 10 до 27;
  • рожковые ключи на 10, 13, 15;
  • спецключ для регулировки рулевой рейки. Такой ключ приобретается в автомагазине или изготавливается самостоятельно.

Пример ключа для подтяжки рулевой рейки

Как снять деталь с авто для проверки

Нужно знать расположение деталей в рейке, чтобы провести диагностику тщательно и скрупулёзно

Последовательность снятия рейки:

    Откручиваем в салоне крепление рулевого кардана к валу рулевой рейки.

Демонтируйте все болты крепления

Снимаем демонтированную деталь

Необходимость замены рулевой рейки: диагностика

Для восстановления работоспособности рулевой рейки не всегда требуется её замена, часто проблему можно решить, проведя техническое обслуживание с заменой наконечников, чехла и втулок. Обслуживать рулевую своими силами новичкам не стоит. B конструкции этого механизма имеется множество пружинок и прессовочных шайб, и разобрать мехнизм, перебрать детали и правильно заменить их на новые сможет не каждый. Непрофессиональная установка этих деталей приведёт к некорректному функционированию механизма. То же самое касается, если требуется ослабить механизм или сделать его подтяжку. Также необходимо помнить, что выполнение работ по ремонту вполне может оказаться дороже замены, посему выбор порой очевиден.

Для автомобилей ВАЗ 2110 выпускаются разные по составу ремкомплекты рулевой рейки. Они также различаются по году выпуска и наличию усилителя.

Опытные автовладельцы восстанавливают рейки самостоятельно, но не всегда существует такая возможность

Рули автомобилей ВАЗ 2113-2115 не отличаются выдающимся дизайном, поэтому многие автолюбители предпочитают их заменить. Для проведения самостоятельной процедуры замены рекомендуется ознакомиться с данной статьёй: https://vazweb.ru/desyatka/upravlenie/kak-snyat-i-zamenit-rulevoe-koleso-na-vaz-2114-i-2115-svoimi-rukami.html

Поменять деталь необходимо в следующих случаях:

  • трещина в корпусе рейки или сорвана резьба крепления наконечников;
  • очень сильные стуки в рейке, увеличенный люфт рулевого механизма;
  • коррозия внутренних деталей рулевой рейки, вызванная разрывом резинового чехла;
  • рейка деформировалась после аварии.

В вышеперечисленных случаях восстанавливать снятую деталь не имеет смысла. Восстановление у профессиональных мастеров будет стоить немалых денег. Поэтому целесообразней будет менять рейку целиком, на что потребуется меньше времени и финансовых затрат. Намного проще будет приобрести в магазине новую и поставить её в сборе на место старой, обеспечив отличную работу рулевого механизма на несколько лет вперёд.

Для того чтобы сделать развал-схождение в автомобиле ВАЗ 2110 совсем необязательно обращаться в автосервис. Подробности проведения процедуры: https://vazweb.ru/desyatka/hodovaya/razval-shozhdenie-vaz-2110.html

Установка новой

После проведения диагностики и ремонта рейки устанавливаем её на место:

  1. Выставляем рейку в среднее положение. Для этого выкручиваем вал в любую сторону до упора и возвращаем его на 2,5 оборота. Лыска вала должна быть справа и располагается вертикально.
  2. Аккуратно заводим механизм через арку и закрепляем его в обратной последовательности демонтажу. затянуть болты надо динамометрическим ключом.

Не следует при неисправности рулевого управления сразу звонить в СТО или покупать весь узел целиком. При наличии элементарных слесарных навыков можно починить и отрегулировать рулевую рейку в собственном гараже. При этом вы будете уверены в том, что не потратили лишних денег и работы выполнены качественно.

ВАЗ-2110. Рулевая рейка ВАЗ-2110: регулировка, ремонт, замена своими руками

Система управления автомобилем отвечает за направление его движения, а также в значительной мере за безопасность водителя и пассажиров. Одним из важнейших элементов этой системы является рулевая рейка. Ее роль заключается в передаче усилия от рулевого колеса на тяги, которые, в свою очередь, заставляют поворачивать управляемые колеса в ту или иную сторону.

За исключением последних версий в автомобилях ВАЗ-2110 рулевая рейка не оборудована усилителем, однако это совсем не значит, что ее механическая конструкция будет служить вечно. Как и любой другой подвижный механизм, она иногда выходит из строя. О том, что представляет собой рулевая рейка ВАЗ-2110 и какие проблемы с ней случаются, мы поговорим в этой статье. Кроме этого мы разберемся с тем, как ее самостоятельно отремонтировать или заменить.

Конструкция и роль рулевой рейки в системе управления

Рулевая рейка ВАЗ-2110 представляет собой стальной бланк, одна сторона которого имеет зубья, входящие в зацепление с зубьями приводной шестерни. Последняя приводится в движение рулевым колесом через вал и его кардан. В автомобилях ВАЗ-2110 рулевая рейка располагается в колонке, которая закреплена на перегородке между моторным отсеком и салоном.

Ее верхняя часть имеет крепление для двух тяг, которые посредством наконечников и их пальцев соединяются со стойками амортизаторов.

При повороте рулевого колеса вращается его вал и передает усилие через кардан на приводную шестерню. Она, вращаясь, перемещает рейку вместе с тягами в нужную сторону. Вот таким нехитрым образом управляется автомобиль.

Естественно, что для обеспечения нормальной работы рейки в конструкцию рулевого механизма входит еще ряд деталей:

  • корпус (картер) колонки;
  • защитный кожух (гофра) с хомутами;
  • два подшипника шестерни привода (шариковый и игольчатый);
  • опорная втулка (фторопластовая);
  • упор;
  • упорная гайка;
  • пыльники, заглушки, шайбы и др.

Признаки поломки механизма рулевой рейки

В автомобилях ВАЗ-2110 рулевая рейка, требующая ремонта или замены, может подавать следующие признаки:

  • хруст (стук) в районе расположения колонки при повороте руля на месте или вначале движения;
  • тугой руль (заклинивание или «закусывание»);
  • стук, вибрация рулевого вала во время движения по неровной дороге;
  • большой люфт рулевого колеса;
  • неровная траектория движения передних колес (виляние).

Основные причины неисправностей рулевой рейки

Причинами выхода из строя или нарушения в работе рейки могут быть:

  • израсходованный ресурс;
  • износ деталей рулевого механизма вследствие постоянной езды по бездорожью;
  • ускорения и рывки вначале движения при вывернутом рулевом колесе;
  • повреждения подвески и рулевого механизма из-за попадания колеса в глубокую яму и др.

Как устранить люфт?

Выявив признаки неисправности, не отчаивайтесь, возможно, все обойдется мелким ремонтом, тем более что сама рейка очень редко выходит из строя. Для начала разберемся, есть ли у руля люфт и как подтянуть рулевую рейку на ВАЗ-2110, чтобы от него избавиться. Первым делом открываем капот, находим месторасположение колонки. Демонтируем элементы двигателя, которые мешают свободному доступу к ней (воздушный фильтр, воздуховод). Взявшись двумя руками за рулевые тяги, попробуйте подвинуть рейку влево-вправо. Если при этом обнаружится люфт, избавляемся от него путем регулирования упорной гайки.

Регулировка рулевой рейки ВАЗ-2110 – процесс достаточно простой, но для этого потребуется специальный ключ на 17 с восьмигранной головкой. Без этого инструмента работу можно не начинать. Если же ключ под рукой, отправляйтесь под машину и снимите защиту двигателя. После этого переместитесь под переднюю часть машины и найдите месторасположение колонки. Снимите пластиковую заглушку упорной гайки. Дальше регулировка рулевой рейки ВАЗ-2110 осуществляется путем закручивания этой гайки внутрь корпуса колонки. Проверните ее на 10-15 градусов, после чего проверьте величину люфта. Если есть необходимость, повторите процедуру. Важно не перетянуть упорную гайку, иначе рулевой вал будет вращаться туго.

Кроме этого, проверьте надежность крепления тяг. При необходимости подтяните болты их крепления.

Демонтаж рулевой колонки

Если после регулировки проблема с рейкой не исчезла, придется ее разбирать и ремонтировать. Но для этого ее нужно снять. Существует два метода демонтажа: с рулевыми тягами и без них. Последний способ предпочтительней, так как требует гораздо меньше времени. Перед тем как снять рулевую рейку на ВАЗ-2110, переднюю часть машины нужно поддомкратить с обеих сторон. Это необходимо для того, чтобы разгрузить тяги.

В салоне, в районе блока педалей, нужно открутить болт кардана рулевого вала. После этого переходим в моторный отсек и откручиваем 2 болта крепления тяг, предварительно отогнув стопорную пластину. Затем нужно открутить 4 болта фиксации рулевой колонки к кузову автомобиля. Когда это будет сделано, снимаем колонку и извлекаем ее через проем левой колесной арки.

Что представляет собой ремонт рулевой рейки ВАЗ-2110 своими руками?

Заблаговременно позаботьтесь об инструменте. Здесь понадобится два спецключа: восьмигранник на 17 и восьмигранник на 24, а также съемники для подшипников. Стоит обозначить, что ремонт рулевой рейки ВАЗ-2110 подразумевает замену деталей, наиболее подверженных износу. Это подшипники и пыльник приводной шестерни, упор, стопорные кольца, опорная втулка, уплотнители. Все эти элементы можно приобрести в комплекте. В продаже есть три вида ремкомплектов:

  • минимальный, включающий опорную втулку, пыльник стопорные кольца и уплотнители;
  • стандартный, в который кроме перечисленных деталей входят подшипники;
  • полный, в составе которого предусмотрена и новая рейка.

Покупать ремкомплект рекомендуется лишь после того, как вы снимете колонку, выпишите ее маркировку (разные версии ВАЗ-2110 могут иметь различную комплектацию) и разберете ее, определив запчасти, подлежащие замене.

Разбираем рулевую колонку

Разбирать узел управления начинаем с того, что снимаем защитный кожух, разрезав пластиковые хомуты. После этого спецключом на 17 отворачиваем упорную гайку, достаем стопорное кольцо, пружину и выбиваем упор рейки. Далее снимаем пыльник и уплотнитель шестерни привода, извлекаем стопорную шайбу, после чего спецключом на 24 отворачиваем гайку, фиксирующую шариковый подшипник. Извлекаем шестерню. Теперь, когда рейку ничего не держит в корпусе, извлекаем ее через правую сторону корпуса. Извлекаем из посадочного места игольчатый подшипник приводной шестерни. Для этого потребуется специальный съемник. Проверьте подшипники приводной шестерни на наличие люфта. Если он присутствует, подшипники придется заменить.

Обязательной замене подлежит и опорная втулка. Она имеет цилиндрическую форму и расположена внутри корпуса рулевого управления. Снимается втулка путем поддевания отверткой.

Порядок сборочных работ

Ремонт рулевой рейки ВАЗ-2110 начинаем с установки игольчатого подшипника приводной шестерни. Посадочное место предварительно обильно смазывается специальной смазкой типа «Фиол-1». После этого напрессовываем новый шариковый подшипник на вал шестерни привода. Далее устанавливаем опорную втулку из ремкомплекта внутрь корпуса узла управления. Теперь заполняем смазкой внутреннюю полость колонки и вставляем в нее рулевую рейку.

Монтируем приводную шестерню и фиксируем ее стопорным кольцом и гайкой. Надеваем на ее вал новый пыльник.

Устанавливаем на место упор с уплотнителем, закрепляем его стопором и упорной гайкой. Вот, в принципе, и все. Теперь нужно отрегулировать узел управления и надеть на него защитный кожух.

Настройка механизма управления

В автомобилях ВАЗ-2110 рулевая рейка регулируется путем прижимания к ней упора. Это происходит при закручивании упорной гайки. Заменив износившиеся детали и собрав колонку, нужно закрутить эту гайку до упора, а после отвернуть примерно на 30 градусов. Это, конечно, грубая регулировка, но самая правильная. Дальнейшая настройка производится тем же путем при установленной рулевой колонке на автомобиль.

Замена рулевой рейки ВАЗ-2110

Редко, но случается, что заменой расходников дело не обходится. Рулевая рейка хоть и выполнена из стали, но все же подвержена износу. Чаще всего причиной этому становится халатность автовладельцев, не следящих за состоянием рулевого механизма. Кроме этого, рейка может пострадать и вследствие дорожно-транспортного происшествия. Но и здесь отчаиваться не стоит. Замена рулевой рейки ВАЗ-2110 производится по описанной выше схеме. Единственное, что потребуется – это приобрести полный ремкомплект, который стоит в среднем около 1500 рублей.

Полезные советы

Напоследок приведем несколько полезных советов, которые позволят продлить жизнь рулевой рейке и другим элементам, входящим в узел управления:

  1. Не реже одного раза в квартал проверяйте состояние рулевого управления на СТО или самостоятельно.
  2. Обращайте внимание на состояние защитного кожуха рулевой колонки.
  3. Пытайтесь ограничить езду по неровной поверхности, особенно на высокой скорости.
  4. Не испытывайте прочность рулевой рейки и всего механизма, трогаясь с места с вывернутым до упора в сторону рулем.
  5. При выявлении люфта или других признаков неисправности рулевой рейки осуществляйте ее ремонт или замену.

Рулевая рейка ВАЗ 2110, 2111, 2112

Содержание статьи:

1. Ремонт рулевой рейки ВАЗ 2110 своими руками

Любой механизм в автомобиле не вечен. Так, при езде по неровной дороге, в один прекрасный момент, может появляется стук, который отдает в руль. Либо стоя на месте, может быть стук при повороте руля. Это первые признаки того, что пора делать ремонт рулевой рейки.

Следующие признаки помогут Вам определить состояние рулевой рейки:
1. Возьмитесь за рулевой вал в районе стыка с рейкой и пошевелите вверх-вниз. Если стучит, то ремонт корпуса рейки (чаще всего причина работы игольчатого подшипника без смазки).
2. Проверить люфт втулки и контакта рейки с рулевой шестерней можно взявшись из-под капота за стык рулевых тяг.

Хорошо если причина окажется в плохом затяжении узлов, но, если стуки в рейке, тогда поступить можно следующим образом:
1. Купить новую рулевую рейку
2.восстановить рулевую рейку на СТО
3.отремонтировать рулевую рейку самостоятельно

Если цена новой рейки Вас не смущает, тогда конечно лучше установить новый агрегат. Восстановить ее на СТО тоже выльется в копеечку. Ну а самый дешевый способ избавиться от стука — это все сделать самому.

Что следует знать, перед началом работ?
Для восстановления рулевой рейки продаются ремкомплекты. Ремкоплект рулевой рейки может быть различным по комплектации:
1. Минимальный набор с шайбой, подшипником, новой гайкой и фторопластовыми втулками стоит 250р.
2.Более полный комплект с подшипниками и валами стоит порядка 500р.
3.Полный ремкомплект рейки в который включается сама рейка будет стоить от 850 до 1100р.

Кроме этого, в зависимости от года выпуска автомобиля рейка может быть старого образца (ВАЗ 2108) или нового (ВАЗ 2110-12). В последнем случае, отличие в том, что не нужно разбирать весь механизм, чтобы заменить втулку. Достаточно стянуть гофру, затем посередине открутить гайку и рейка разбирается на две части (одна часть весь механизм рейки, вторая часть где стоит втулка).

Инструкция понятная, за исключением одного момента. Для того, чтобы вытащить вал нужен специальный ключ-восьмигранник на 24, причем внутри ключа должно быть отверстие.

Если такого ключа нет, тогда можно взять длинный болт с головкой на 17. Затем вытачить из шестигранной головки — почти треугольную (одна из граней немного подточена). Бока болта подтачиваем под ключ на 10. Специальный ключ для рулевой рейки готов!

Ремонтный комплект рулевой рейки:

Сборка рулевой рейки:
1. Извлекаем опорную втулку. Поддевается плоской отверткой.

2.Смазываем место под опорную втулку, и через отверстие при помощи отвертки ставится на свое место. Скажу честно, ставится нелегко.

3.Обрезаем уплотнительные кольца.

4.Меняем роликовый подшипник. Правда, лучше его не трогать, достать старый нереально сложно, по крайней мере для меня, не чего лучше не придумал, как только разрубить стамеской на 2-3 части.

5.Меняем подшипник на валу приводной шестерни.

Вставляем рейку в корпус и выполняем сборку в обратной последовательности, не забывая смазать детали.

Альтернативный способ ремонта рулевой рейки ваз (без разборки).

2. Установка демпфера на рулевую рейку ВАЗ 2112

Недавно узнал, что можно установить демпфер на рулевую рейку. Как оказалось, подходит с мерса. Необходимо изготовить два простеньких крепежа и все. Но я решил поставить еще и усилитель щитка панели, и все это скомпоновать. Займусь на выходных. Все фото попозже, а пока фото самого демпфера.
Т.к. чертежей крепежей не нашел, то пошел на рынок и обрисовал уже готовые (тоже самодельные).
Потом нашел товарища с плазморезкой. Отсканировали рисунок, закинули в умный станок (плазморез) и о чудо, крепежи готовы!
Кстати, у нас на рынке в комплекте идет демпфер svag. Лемфёрдер я думаю получше будет.)

3. Замена ремкомплекта рулевой рейки ВАЗ 2110

Погода на выходных была дождливая, делать особо нечего, поэтому решил поменять ремкомплект в рейке, который уже очень давно валялся в багажнике. Загнал машинку в гараж и приступил к операции. Ну что сказать…сама рейка открутилась легко, но вот две рулевые тяги (усы)…короче они были так затянуты, что я СЛОМАЛ накидной ключ на 15 и естественно жутко ударился рукой обо что-то там (даже не понял обо что)

покрыл матом всех тех кто затягивал эти тяги, сдался и пошел залечивать раны:) спустя минут 20 вернулся, взял головки и решил ими…поматерившись от души эта хрень все же поддалась! Дальше полез в салон и под рулем открутил болт на рулевой колонке. Тут то и началось, теперь надо было выдернуть рейку из колонки…конечно же она застряла в самом конце. Тут запас матерных слов закончился, и я позвонил другу, дабы попросить помощи! Кое-как, мы, все же, выдернули рейку и вытащили через левое колесо. Теперь, надо ее распотрошить. Снял все резинки и пыльник. Открутил маленьким шестигранником два болта

и снял защитную крышку подшипника,

Хотя, зачем снял — не понятно, так как в ремкомплекте не было ни одного подшипника, поэтому напихал туда смазки и засунул обратно. Потом открутил регулировочную гайку, под ней пружинка и поршень,

который не хотел выходить, но, по воле случая, мы уронили рейку на пол и он сам вывалился!

Надел на новый поршень резинку, смазал и поставил на место. Теперь осталось понять, куда пихать оставшуюся пластиковую втулку…на 08-ой рейке все по-другому и надо сказать 10-ая выглядит надежнее. Обсмотрев ее всю, мы наконец нашли где сидит эта втулка, она спрятана внутри, на противоположном от штока конце рейки

и чтобы достать ее, нужно снова вспомнить конструкторов ВАЗА и вспоминал я их долго и очень эмоционально. Когда я все же вытащил.

надел на новую две резинки из комплекта и убедившись, что больше деталей нету, вздохнув с облегчением, запихал втулку на место. Хорошенько все промазал и собрал обратно. Странно, что в комплекте не было подшипников, да и вытащить старый нам тоже не удалось (видимо они там не разборные) помню на 08 можно поменять все внутренности. Все собрав, весь в поту и крови пошел все ставить на место, попали штоком в рулевую колонку, прикрутил саму рейку, наживил первую тягу, но вот второй «ус» никак не хотел наживляться. Спустя минут тридцатьон наконец наживился. Затянув все гаки, все проверив, поехал тестировать. Ощущения классные, руль стал раза в два легче, раньше он был перетянут, так как она начинала греметь если отпустить. Правда рулевое колесо теперь стало поперек) но это не проблема, снял накладку открутил два болта и центральную гайку на 25, поставил руль по центру. Теперь вот езжу и не нарадуюсь. Думаю, что можно еще отпустить, хотя куда уж легче.

4. Регулировка и замена рулевой рейки в ВАЗ 2112

Сначала расскажу о том, как из-за мелочи мне пришлось поменять рулевую рейку.

Всё началось с того, что на мелких кочках и стыках асфальта начали появляться мелкие, но ощутимые биения в руль, сила которых со временем стала увеличиваться. Самостоятельная диагностика подвески на яме показала, что всё в норме, за исключением рулевой рейки. Было принято решение подтянуть регулировочную гайку (до этого ни разу не подтягивал).

Купил спецключ за 50 р. самый простой, не внушающий доверия (другого не было).

Как оказалось потом, им ничего не получится сделать, пока не снимешь рейку, уж слишком он большой оказался. Снимать рейку не было никакого желания, поэтому купил другой хороший спецключ за 250 р.

Кое-как подлез им к рейке, т. к. там мешает какая-то торчащая шпилька, но подлезть, в принципе, можно. Но тут возникла другая проблема, регулировочная гайка рулевой рейки практически не двигалась ни в одну сторону, как я ни старался.

Немного позже было решено снимать рулевую рейку, т. к. дальнейшая езда по нашим «дорогам» окончательно её добьёт, тем более уже появился небольшой, но ощутимый люфт руля на месте. Ну может не то, чтобы люфт, но стук был, при кручении руля на месте влево и вправо.

Купил смазку фиол, резиновые опоры рулевой рейки и ремкомплект рулевой рейки, состоящий из поршня, гайки, пружины и втулки.

После снятия рулевой рейки заметил на гайке и корпусе рейки заводские насечки, выполняющие роль стопора для гайки. Казалось бы, проблема найдена, но после того, как убрал насечки, гайка, конечно же, не хотела никак откручиваться/закручиваться.
Крутил с такой силой, что погнул свой спецключ, который сделан довольно-таки качественно. С горем пополам гайка кое-как выкрутилась, но, при этом, частично сбив резьбу в рейке. Перебрал рейку, выработка везде нулевая. Всё что было нужно, чтобы избавится от стука – это просто подтянуть рулевую рейку. Ну это ладно, идём дальше — собираем.

Начал закручивать новую гайку, а она упирается в убитую резьбу рейки. Дабы не портить новую гайку, было решено подправить резьбу. Мечик такой, конечно, сразу не найдёшь, токари говорят, что рейку на станке никак не закрепишь. Решил пока не возиться с этой рейкой, т. к. не было времени на это, да и машина была нужна, поэтому купил новую рулевую рейку, а эту оставил для дальнейшего восстановления.

Кстати, попутно поменял уплотнитель (сделал из сплэна 8 мм) который идёт между рейкой и кузовом, а то старый был немного не по форме (пришлось бы поправлять всё время при установке рейки), да и подустал уже.

Попутно также поменял заглушки проёмов рулевых тяг. Многие пишут, что их и на месяц не хватает, но на удивление, у меня предыдущие отходили два года и при этом оторвались 2-4 квадратика с каждой стороны в месте хода рулевых тяг. Очень хорошая вещь, грязи под капотом стало меньше. Раньше в дождь в этих местах под капотом всё забрызгивало, теперь более-менее сухо.

Ну и теперь вернёмся к рулевым рейкам. Новая рейка встала практически без проблем. Немного позже появился покупатель на злополучную рейку со сбитой резьбой, и я избавился от неё. Новый владелец подправил резьбу, закрутил новую гайку, и, наверное, до сих пор катается с этой рейкой. Никакого стука, по его словам, не было, значит мои предположения были верны, т. е. чтобы избавится от стука надо было всего лишь подтянуть гайку.

Вот так муторно закончилась моя регулировка/подтяжка рулевой рейки

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
