Ремонт переднего редуктора нива шевроле

Ремонт редуктора Нива Шевролет

Промываем наружную часть редуктора, подготавливаем ключи для ремонта редуктора.

1. Установив редуктор на верстаке, ключом «на 10» отворачиваем два болта крепления стопорных пластин гаек подшипников дифференциала и снимаем пластины.

2. Керном наносим метки на постели и соответствующей крышке подшипника, чтобы при сборке установить крышки на свои места.

3. Ключом «на 17» отворачиваем болты крепления крышек подшипников.

4. Вынимаем из корпуса дифференциала наружные кольца подшипников и регулировочные гайки.

Если подшипники не меняем, то помечаем наружные кольца, чтобы не перепутать их местами при установке, т.к. подшипники индивидуально приработались и разукомплектовывать их нежелательно.

5. Проверяем отсутствие радиальных люфтов в шестернях полуосей.

6. Съемником спрессовываем внутренние кольца подшипников.

7. Ключом «на 17» отворачиваем восемь болтов крепления ведомой шестерни к корпусу дифференциала и снимаем ее.

8. Бородком выбиваем ось сателлитов.

9. Проворачиваем шестерни полуосей и вынимаем шестерни-сателлиты

10. Вынимаем шестерни полуосей с регулировочными шайбами, пометив их положение

11. Вынимаем из картера ведущую шестерню и деформированную распорную втулку.

При сборке редуктора заменяем втулку новой.

12. Выколоткой из мягкого металла сбиваем внутреннее кольцо конического подшипника с вала ведущей шестерни.

13. Под подшипником установлено регулировочное кольцо, обеспечивающее правильное взаимное расположение шестерен главной передачи.

14. Подходящим инструментом выбиваем внешние кольца конических подшипников из картера

Детали редуктора тщательно промываем в керосине и внимательно осматриваем.

При повреждении хотя бы одного зуба (выкрашивание, волны, риски, задиры на рабочих поверхностях) заменяем шестерни новыми.

Грани между вершинами и рабочими поверхностями зубьев ведомой шестерни должны быть острыми.

Если видны малейшие забоины или закругления – главную пару заменяем новой.

Незначительные повреждения оси сателлитов, шеек шестерен полуосей и их посадочных отверстий устраняем мелкой шкуркой с последующей полировкой.

При сборке манжету, гайку фланца и распорную втулку заменяем новыми.

Если сборка редуктора будет производиться в прежнем картере, то изменение толщины регулировочного кольца ведущей шестерни можно рассчитать как разницу в отклонениях размеров старой и новой шестерен.

Отклонение в размере со знаком «+» или «–» в сотых долях миллиметра выгравировано на валу ведущей шестерни.

Например, на старой шестерне выгравировано –12, а на новой 4.

Разница двух поправок составит 4–(–12)=16.

Значит, новое регулировочное кольцо должно быть на 0,16 мм тоньше старого.

При обратном соотношении поправок (на старой 4, а на новой –12) кольцо должно быть на 0,16 мм толще старого.

Для более точного определения толщины регулировочного кольца изготавливаем приспособление из старой ведущей шестерни.

15. Привариваем пластину длиной 80 мм и торцуем ее в размер 50–0,02 мм относительно плоскости под подшипник.

На конической части вала выгравирован заводской номер и отклонение в размере.

Посадочные места под подшипниками обтачиваем (можно обработать мелкой шкуркой) до скользящей посадки.

Запрессовываем наружные кольца переднего и заднего подшипников в картер.

На изготовленное приспособление устанавливаем внутреннее кольцо заднего подшипника и вставляем приспособление в картер.

Устанавливаем внутреннее кольцо переднего подшипника, фланец ведущей шестерни и затягиваем гайку моментом 0,8–1,0 кгсм.

16. Выставляем картер в горизонтальное положение по уровню.

17. В постели подшипников дифференциала кладем круглый ровный стержень (удлинитель из набора торцевых головок) и плоским щупом определяем величину зазора между ним и пластиной приспособления.

Толщину регулировочного кольца определяем как разницу между величиной зазора и отклонением размера новой шестерни (с учетом знака).

Например, величина зазора составляет 2,8 мм, а отклонение размера шестерни –15. Значит необходимо установить регулировочное кольцо толщиной 2,8–(–0,15)=2,95 мм.

Извлекаем приспособление из картера.

18. Устанавливаем регулировочное кольцо требуемой толщины на вал ведущей шестерни и с помощью отрезка трубы подходящего размера напрессовываем внутреннее кольцо подшипника.

Вставляем вал в картер.

Устанавливаем новую распорную втулку, внутреннее кольцо переднего подшипника, манжету и фланец ведущей шестерни.

19. Постепенно затягиваем гайку динамометрическим ключом до момента 12 кгсм

Определяем момент проворачивания вала ведущей шестерни.

Для этого на шейку фланца плотно наматываем в несколько оборотов прочную нить и крепим к ней динамометр.

Усилие, при котором фланец начнет равномерно проворачиваться, должно составлять 7,6–9,5 кгс (что соответствует крутящему моменту 16–20 кгс•см) (для новых подшипников).

Если усилие недостаточно – дотягиваем гайку фланца. При этом момент затяжки не должен превысить 26 кгсм.

Если при затягивании гайки момент проворачивания превысил 20 кгс•см (9,5 кгс), разбираем редуктор и заменяем распорную втулку.

21. Устанавливаем корпус дифференциала вместе с подшипниками в картер и затягиваем болты крышек подшипников.

Если был обнаружен осевой люфт в шестернях полуосей, то при сборке устанавливаем новые, более толстые опорные регулировочные кольца.

Полуосевые шестерни должны встать в корпус дифференциала плотно, но проворачиваться от руки.

22. Из стального листа толщиной 2,5–3 мм изготавливаем ключ для затяжки регулировочных гаек.

Регулировку зазора в главной паре и предварительный натяг подшипников дифференциала проводим одновременно, в несколько этапов: заворачиваем гайку со стороны ведомой шестерни до полного устранения зазора в зацеплении;

23. штангенциркулем измеряем расстояние между крышками

— заворачиваем вторую гайку до упора и дотягиваем ее на 1–2 зуба гайки.

Расстояние между крышками должно увеличиться приблизительно на 0,1 мм;

— вращением первой гайки выставляем требуемый зазор в зацеплении 0,08–0,13 мм.

Это минимально ощутимый пальцами люфт, сопровождающийся легким стуком зуба о зуб;

— рукой контролируем постоянство величины зазора в зацеплении и постепенно затягиваем обе гайки до тех пор, пока расстояние между крышками не увеличится на 0,2 мм.

Это обеспечит необходимый натяг подшипников.

24. Медленно проворачиваем ведомую шестерню на три оборота и одновременно «прощупываем» люфт в зацеплении каждой пары зубьев.

Если он равномерен во всех положениях шестерен, то устанавливаем стопорные пластины.

Уменьшение (увеличение) люфта в каком-либо секторе говорит о деформации корпуса дифференциала и необходимости его замены или торцевания на токарном станке.

Стопорные пластины бывают двух типов: с одной или с двумя лапками.

В зависимости от положения прорези гайки устанавливаем одну из них.

Редуктор переднего моста Нивы Шевроле — цена редуктора и работы по замене. 22 или 24 шлица?

Очередной ремонт подвески после зимы вылетел в копеечку )) Самым дорогим из всей «перетряски» подвески оказался передний редуктор, который у меня стоял родной и пробег авто на данный момент составил 125к км. Парни в сервисе потрясли машинку, редуктор можно сказать «умер», огромные люфты, всё разболталось. Недаром, когда едешь по трассе, он просто выл ))

Нива Шевроле у меня «переходка» — 2004 года выпуска и при покупке редуктора встал вопрос — какой брать, старого или нового образца? До 2003 года Шевики шли с 22-шлицовым редуктором, после 2004 (новые) — уже с 24-шлицевым.

Моя переходка, по идее, должна была быть с редуктором 24 шлица, как раз кроме него требовалась замена правой «гранаты» и её я тоже взял 24-шлицевую. И не прогадал, всё подошло.

По деньгам — редуктор вышел 7480 рублей, работа по его замене в районе 3-4 тысяч рублей. Помимо него была произведена замена «гранаты» + пыльники на обе, одного ступичного подшипника, двух шаровых и тормозные колодки, крестовина, литрович масла в редуктор. За всё про всё вместе со стоимостью запчастей ремонт вышел 21000 рублей. Неслабо пришлось так вложиться, «передок» теперь перебран весь. Все запчасти по деньгам вышли примерно 15000 рублей, так что стоимость работ — 6к. Машина была в сервисе 2 полных дня.

«Задок» потрясли — там все нормально, хорошо, что пару лет назад я поставил усиленные тяги, целых 2 года «задок» машины мне не докучает, единственное — иногда приходится менять задние болты «реактивных тяг», которые просто срезает. проблема решилась, когда купил также усиленные болты, типа какие-то супер-закаленные.

После ремонта периодически катался по весенней грязи (по лайту), понижайка и блокировка работает отлично. Надеюсь, нового редуктора мне хватит теперь уже «до пенсии» ))

Передний редуктор Нивы Шевроле

Одним из ключевых узлов любого автомобиля является система передачи и перераспределения крутящего момента между колесами. Передний редуктор Нивы Шевроле способен выполнять обе эти функции. Так как указанный узел требует к себе особого внимания, обслуживания и ремонта, то каждый автовладелец должен знать устройство и принцип действия редуктора.

Назначение редуктора

Сам термин «Редуктор» имеет английские корни. Он произошел от глагола to reduce, что дословно означает «уменьшать». Автомобильный редуктор, являясь частью трансмиссии, предназначен для передачи момента сил от двигателя приводам колес. В качестве приводов могут служить полуоси или валы. При этом момент сил изменяется, как по величине, так и по направлению. Обычно в корпусе редуктора размещается еще одно обособленное устройство — межосевой дифференциал.

Устройство редуктора

Передний редуктор, как и задний, имеет практически одно и то же устройство. Можно выделить основные составные части.

  • Главная передача. Она представлена парой шестерен, одна из которых является ведущей (1), а другая – ведомой (2). Главную передачу можно назвать основной частью редуктора. Именно при сопряжении шестерен можно изменить ось вращения и снизить обороты. Существует несколько видов реализации главной передачи. В Шевроле нива используется гипоидная передача. Две шестерни приходят в зацепление под углом в 45 градусов. При этом оси вращения сориентированы под прямым углом.
  • Межосевой дифференциал. Его задача заключается в распределении крутящего момента, в зависимости от нагрузки на колесо. Он состоит из корпуса (5), сателлитов (4) и оси сателлитов (3). Корпус дифференциала находится в постоянном сопряжении с ведомой шестернею главной передачи. За счет подвижности сателлитов обеспечивается передача момента на колеса, в соответствии их загруженности.
  • Подшипники. Если в узле имеются вращающиеся детали, то сам процесс вращения обеспечивается за счет подшипников. В редукторе Шевроле Нива это подшипники ведущей шестерни, подшипник корпуса дифференциала и подшипники внутренних шарниров.
  • Сальники. Картер редуктора заполнен трансмиссионной мазкой, поэтому от утечек спасают сальники. Сальники устанавливаются на выходе шарниров. Также имеется сальник в области расположения ведущей шестерни.

Передний редуктор Шевроле Нива

Автомобиль Шевроле Нива является внедорожником, то есть, автомобилем повышенной проходимости. Задача конструкторов заключалась в том, чтобы передать крутящий момент на переднюю ось. В переднеприводных автомобилях редуктор встроен в коробку передач. Здесь такая конструкция не подойдет, так как необходимо обеспечить привод и передней, и задней оси.

Момент сил передается от ведущей шестерни ГП к ведомой шестерне ГП. Благодаря тому, что передаточное число такого соединения не равно 1, происходит изменение скорости вращения. В принципе, на этом рассмотрение работы редуктора можно было бы и завершить, однако важной деталью является дифференциал.

Если бы его не было, то оба колеса на одной оси автомобиля вращались с одной угловой скоростью.

Это не составляет проблем при движении по идеально прямой траектории. Но при повороте колеса автомобиля должны вести себя по-разному.

Когда автомобиль входит в поворот, его колеса, расположенные на одной оси, описывают окружности разного радиуса.

Так как ось при этом остается неподвижной относительно кузова машины, нетрудно догадаться, что колеса вращаются с разными скоростями. Это возможно только при наличии дифференциала. В противном случае наблюдалось «подтормаживание» одного из колес и, как следствие, ускоренный износ шин. Благодаря дифференциалу, вернее, сателлитам, одна часть оси становится подвижной относительно другой ее части.

Особенностью Нивы Шевроле является возможность блокировки дифференциала. Если в нормальном режиме момент передается менее загруженному колесу, то при прохождении неровностей и вывешивании колеса возникнут проблемы. Блокировка дифференциала позволит передать момент на оба колеса оси, повысив проходимость автомобиля.

Неисправности и обслуживание переднего редуктора

Так как редуктор представляет собой узел, в котором находится множество подвижных деталей, то практически все неисправности редуктора связаны с их износом. Это выход из строя подшипников, течь сальников, износ шестерен. Существует несколько способов диагностики состояния редуктора.

  1. Визуальный осмотр. Он позволяет оценить состояние сальников. Необходимо внимательно осмотреть места выходов шарниров, а также область входа ведущего вала. Если проявляется течь трансмиссионной смазки, то сальники следует заменить.
  2. Прослушивание на наличие шумов. Вышедшие из строя подшипники будут издавать посторонние шумы. При движении с большой скоростью эти шумы превратятся в характерный «вой».
  3. Чередование прямой и обратной нагрузки. За счет увеличения зазоров между изношенными деталями может наблюдаться характерное люфтование при смене нагрузки.
Читать еще:  Как выставить зажигание ваз 2114

Обслуживание редукторов заключается в контроле зазоров и их регулировкой. Понятно, что без специального оборудования не обойтись. Однако каждый владелец должен выполнять элементарные действия. Это замена масла каждые 45000 км, а также контроль скорости при включенном переднем редукторе. Его рекомендуется задействовать только при езде по бездорожью, а на трассе желательно отключать, чтобы избежать преждевременного износа механической части.

Руководства и советы по ремонту автомобилей Шевроле

Передний мост

Перед разборкой очищаем редуктор от грязи, не допуская ее попадания внутрь редуктора.

Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.


Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала и снимаем пластину.


Аналогично снимаем стопорную пластину правой крышки.

Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.


Снимаем со шпилек шайбы.


Поддев отверткой…


…снимаем крышку левого подшипника коробки дифференциала.


Для снятия крышки правого подшипника вворачиваем болт в отверстие крепления стопорной пластины и, потянув за болт, снимаем крышку.


Вынимаем регулировочные гайки.

Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.


Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описанным в разделе «5.7.19 Разборка и сборка редуктора заднего моста». Извлекаем из гнезда картера редуктора сальник ведущей шестерни главной передачи (смотри «5.6.3 Замена сальника ведущей шестерни редуктора переднего моста»).

Снимаем с хвостовика ведущей шестерни маслоотражатель.

Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

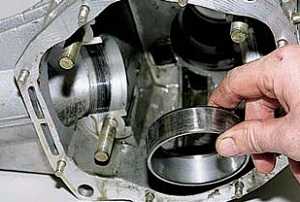

Нанося удары молотком по выколотке, выбиваем наружное кольцо переднего подшипника и вынимаем кольцо.


Аналогично демонтируем наружное кольцо заднего подшипника.

При подтекании масла из-под нижней крышки картера редуктора переднего моста ключом «на 13» отворачиваем восемь болтов ее крепления…


…и снимаем крышку.

Соединение уплотнено герметиком.

Проверку технического состояния деталей смотри в разделе «5.7.20 Проверка технического состояния деталей редуктора», «5.7.26 Проверка контакта рабочей поверхности зубьев шестерен главной передачи». Кроме того, проверяем состояние шариковых подшипников корпусов внутренних шарниров приводов. Подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах и шариках, а также трещин и сколов на кольцах. Радиальный зазор подшипников не должен превышать 0,05 мм. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

Новые наружные кольца подшипников ведущей шестерни запрессовываем отрезком трубы или инструментальной головкой подходящего размера.

Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным в «5.7.21 Сборка редуктора», «5.7.22 Установка и регулировка ведущей шестерни», «5.7.23 Регулировка подшипников ведущей шестерни», «5.7.25 Предварительный натяг подшипников коробки дифференциала и регулировка бокового зазора в зацеплении шестерен главной передачи» . При установке новой пары шестерен главной передачи необходимо убедиться, что их передаточное число (маркировка на шестернях — 2106) равно передаточному числу главной пары редуктора заднего моста. Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников так, чтобы расстояния между крышками увеличилось на 0,08–0,11 мм. Очищаем привалочные поверхности крышек и картера редуктора от остатков герметика и масла. Уплотнительную прокладку передней крышки картера редуктора заменяем новой. Нижнюю крышку картера редуктора устанавливаем на герметик.

Замена и отключение переднего редуктора на Нива Шевроле

Нива шевроле имеет передний мост, в который входит дифференциал и главная передача, которые устанавливаются в одном картере, который имеет литой корпус, который закрывается крышкой, и уплотнена прокладкой, который совершенно одинаковый с задним мостом. Согласно регламенту, в редукторе не обходимо производить замену масла каждые сорок пять тысяч километров.

Периодически приходится снимать редуктор переднего моста, нива шевроле требует своевременного обслуживания.

Чтобы произвести замену или ремонт, редуктор необходимо снять, и для того чтобы это сделать нужно обладать необходимыми навыками и инструментом, так если это делать в гараже, то желаемого вами результата скорей всего вы не добьётесь. Поэтому если дело дошло до замены или ремонта, то лучшем вариантом будет если вы обратитесь к специалисту. Если всё-таки вы решили произвести замену сами, то вам потребуется определенный набор инструментов:

  • Шестигранник на двенадцать
  • Ключи на 17, на 27, и 13
  • Молоток с зубилом
  • Любой шприц чтобы было удобно залить трансмиссионное масло, так же желательно подготовить любую емкость чтобы слить туда уже отработанное масло.

Когда весь инструмент у вас под рукой можно приступать к снятию:

  1. Первым делом снимаем у автомобиля 2121 или другого, передние колеса
  2. Берм емкость и туда сливаем отработанное масло с переднего моста редуктора
  3. После чего от переднего моста редуктора отсоединяем передний вал карданный
  4. Отворачиваем гайку, и вынимаем болты крепления
  5. У переднего колеса снимаем привод
  6. У перечной передней подвески отворачиваем несколько гаек которые крепят крышку внутренних шарниров левого привода
  7. Поворотный кулак разворачиваем, так чтобы потянул привод за собой
  8. Провода от редуктора отсоединяем
  9. Его снимаем
  10. После чего производим замену масла
  11. Когда процедура по замене завершена все устанавливаем в обратном порядке

Для экономии топлива, по твердым и сухим дорогам, на Нива Шевроле, можно отключать передний мост. Но чтобы достичь наибольшей экономии, производитель рекомендует производить движение с постоянным приводом, но с умеренной скоростью. Но если вы всё-таки решили отключить, то производите движение избегайте, грязи, снега, песка, и старайтесь буксировки прицепа или буксировки на стальные сцепки. Отключив передний мост, вы обеспечите снижение потерь механических в трансмиссии, тем самым износ шин и редуктора.

Передний мост Нива Шевроле

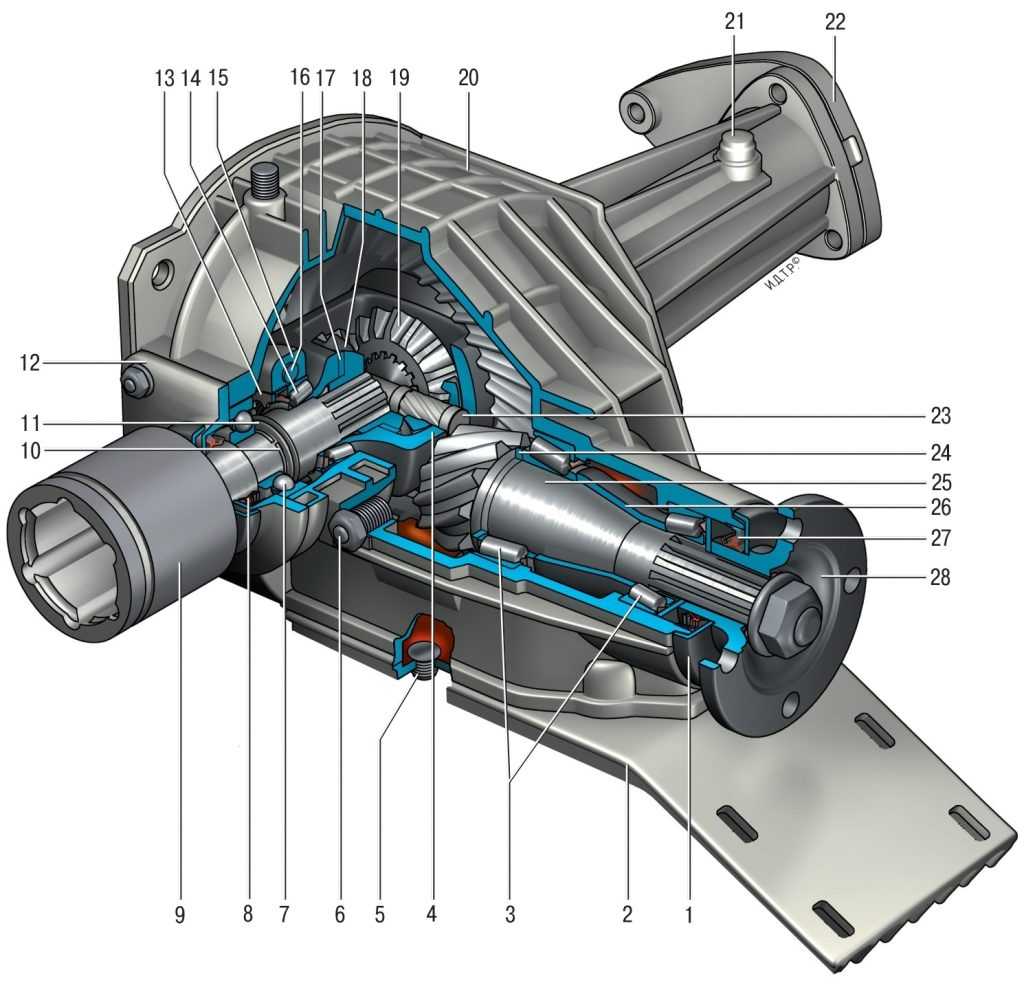

Устройство переднего моста Шеви Нива: 1 – грязеотражатель; 2 – нижняя крышка картера редуктора; 3 – подшипники ведущей шестерни; 4 – корпус дифференциала; 5 – пробка сливного отверстия; 6 – пробка заливного и контрольного отверстия; 7 – подшипник корпуса внутреннего шарнира; 8 – сальник; 9 – корпус внутреннего шарнира привода колес; 10 – пружинная шайба; 11 – стопорное кольцо; 12 – крышка подшипника; 13 – регулировочная гайка; 14 – подшипник коробки дифференциала; 15 – крышка подшипника; 16 – болт крепления крышки; 17 – опорная шайба; 18 – сателлит; 19 – шестерня полуосей; 20 – картер редуктора; 21 – сапун; 22 – крышка подшипника внутреннего шарнира; 23 – ось сателлитов; 24 – регулировочное кольцо; 25 – ведущая шестерня; 26 – распорная втулка подшипников; 27 – сальник ведущей шестерни; 28 – фланец.

Передний мост Нива Шевроле представляет собой главную передачу и дифференциал, установленные в одном картере. Дифференциал, шестерни главной передачи и подшипники редуктора переднего и заднего мостов одинаковы. Картер редуктора переднего моста литой, спереди и снизу закрыт крышками. Крышки картера уплотнены прокладками.

Замена масла в переднем мосту Нива Шевроле

Завод изготовитель рекомендует замену масла в редукторе переднего моста каждые 45 тысяч пробега, для его замены потребуется ключ на 17, шестигранник на 17, шприц и емкость для старого масла. Лучше всего производить замену масла в редукторе Нива Шевроле после поездки на горячую

Отверните сливную пробку картера переднего редуктора и слейте масло в емкость после чего заверните пробку обратно

Отверните заливную пробку и залейте новое трансмиссионное масло при помощи шприца до уровня нижней кромки заливного отверстия и заверните заливную пробку. На этом замена трансмиссионного масла на Шеви завершена.

Замена сальника хвостовика Нива Шевроле передний мост

Сальник подлежит замене на новый при обнаружении течи масла, для его замены потребуется клю на 13, 24, отвертка, динамометрический ключ и молоток. Перед заменой сальника хвостовика переднего редуктора на Нива выключите передачу и заглушите двигатель, слейте масло из картера переднего моста и отсоедините передний карданный вал Шеви от фланца ведущей шестерни редуктора переднего моста. Выведите корпуса внутренних шарниров приводов передних колес из зацепления с шестернями полуосей редуктора переднего моста. Определите момент сопротивления вращению гайки фланца ведущей шестерни и замените сальник. Установите снятые узлы и детали в порядке, обратном снятию и залейте масло в редуктор.

Замена подшипника и сальника корпуса внутреннего шарнира привода переднего моста Шеви Нива

Перед началом работ приготовьте молоток, бородок, съемник стопорных колец и герметик. Для замены подшипника и сальника корпуса внутреннего шарнира потребуется снять привод передних колес после чего

Снимите стопорное кольцо подшипника, при помощи молотка и деревянной проставки сбейте и снимите корпус и подшипник с вала

Используя молоток и бородок, снимите сальник внутреннего ШРУС переднего колеса

Смажьте рабочую кромку сальника трансмиссионным маслом, а на наружную поверхность нанесите тонкий слой герметика

Затем при помощи молотка аккуратно запрессуйте сальник в корпус, установите снятые детали в порядке, обратном снятию, при необходимости произведите замену старого подшипника ШРУс Нива Шевроле на новый.

Снятие и установка редуктора переднего моста Шеви Нива

Редуктор переднего моста Нива Шевроле снимают для замены или ремонта. Однако разборка, регулировка и сборка редуктора требуют использования специального оборудования и предполагают наличие навыков у исполнителя. Ремонт редуктора Шевроле в гаражных условиях практически никогда не приводит к желаемому результату. Поэтому в случае необходимости ремонта редуктора воспользуйтесь услугами специализированной мастерской. Для того, чтобы снять редуктор приготовьте ключ на 13, 17, 27, шестигранник на 12, балонник, зубило, молоток, шприц для заливки трансмиссионного масла и емкость для масла.

Снимите передние колеса и слейте масло из картера редуктора переднего моста. Отсоедините передний карданный вал от редуктора переднего моста

Отверните гайку и выньте болт крепления левой крышки подшипника редуктора Нива Шевроле переднего моста к поперечине передней подвески. Снимите привод правого переднего колеса и отверните три гайки крепления крышки подшипника внутреннего шарнира левого привода к редуктору переднего моста

Разверните поворотный кулак, чтобы он потянул за собой привод, отсоедините редуктор от привода и снимите его. Установка редуктора переднего моста Нива Шевроле и снятые детали выполняется в порядке, обратном снятию, после чего залейте масло в редуктор.

Всё о переднем редукторе Шеви Нивы — устройство, неисправности, ремонт

Редуктор переднего моста Нивы Шевроле передает крутящий момент на передние колеса автомобиля.

Необходимое усилие передается на его от раздаточной коробки через карданный вал.

Узел снижает угловую скорость, увеличивает крутящий момент и распределяет его между колесами.

Устройство

Детали агрегата находятся в прочном металлическом корпусе, защищающем механизм от повреждений. Для смазки вращающихся частей используется трансмиссионное масло.

Усилие карданного вала, прикрученного к фланцу на хвостовике узла, передается ведущей шестерне. Далее, через сателлиты, крутящий момент распределяется между шестернями полуосей (левой и правой).

Также механизм редуктора включает подшипники, гайки, прокладки, регулировочные кольца. Для заливки масла и удаления отработки в корпус предусмотрены пробки. Ведущая шестерня, как и полуоси, оснащена сальниками, которые предотвращают утечку трансмиссионки во время движения машины. На рисунке подробно представлено устройство редуктора:

Признаки неисправности

Поломки механизма чаще всего проявляют себя в виде посторонних шумов или утечки масла. Давайте рассмотрим самые распространенные проблемы, возникающие с редуктором переднего моста, и способы их устранения.

Повышенный шум во время движения возникает в следующих случаях:

  • Изношены подшипники внутреннего шарнира или дифференциала.
  • Повреждены шестерни.
  • В картер залито мало трансмиссионного масла.
  • Неправильно отрегулированы шестерни или подшипники дифференциала.

Для устранения неисправности нужно проверить уровень трансмиссионки и при необходимости долить ее.

Также следует произвести регулировку подшипников и шестерен, а также выставить правильные зазоры и моменты затяжки. Изношенные и поврежденные детали необходимо заменить.

Читать еще:  Ремонт генератора ваз 2109

Шум при торможении двигателем или разгоне появляется из-за ослабленной затяжки гайки фланца или неправильной регулировке подшипников и шестерен. Такая проблема устраняется регулировкой зазоров и момента затяжки.

Также шум во время разгона и торможения двигателем появляется в результате износа одного либо нескольких подшипников. Тогда их необходимо заметить.

Стук при начале движения — это следствие износа отверстий для крепления осей. Он пропадет после замены коробки дифференциала. Иногда приходится заодно менять оси шестерен.

Утечка масла — свидетельство износа манжет сальников, слабой затяжки крепления крышки картера или повреждения уплотнений. Если течь наблюдается из-под прокладки, нужно заменить ее и затянуть резьбовые соединения. Утечка трансмиссионного масла в районе хвостовика устраняется путем замены сальника.

Как поменять?

При серьезных поломках механизма имеет смысл заменить его на новый. Для этого вам понадобится новый редуктор и небольшой комплект инструментов:

  • баллонный ключ;
  • домкрат (если работа выполняется на смотровой яме);
  • зубило:
  • молоток;
  • шестигранный ключ на 12;
  • накидные или рожковые ключи на 13, 17 и 27;
  • шприц для заливки трансмиссионного масла;
  • емкость для отработки.

Важно: замену или ремонт редуктора не удастся выполнить без подъемника, смотровой канавы либо эстакады.

Порядок работы

  1. Подставить под редуктор емкость для отработки.
  2. Открутить сливную, затем заливную пробки.
  3. Дождаться, пока вся трансмиссионка вытечет из редуктора.
  4. Открутить и снять передние колеса.
  5. Открутить карданный вал от фланца на хвостовике.
  6. Отстыковать и вывесить кардан.
  7. Открутить крепление правой крышки от поперечины подвески.
  8. Отвернуть гайки крепления и отстыковать амортизаторы от передних рычагов.
  9. Раскрутить резьбовые соединения, удерживающие крышки подшипников приводов колес.
  10. Открутить гайки крепления скоб, удерживающих редуктор.
  11. Отвернуть гайку, удерживающую крепление левой крышки редуктора к поперечине.
  12. Снять ступичные колпачок и открутить гайку ступицы правого колеса.
  13. Демонтировать центрирующую втулку.
  14. Сжать пружину подвески и отвернуть крепления шаровых опор.
  15. Отвести поворотный кулак в сторону.
  16. Отсоединить приемную трубу от выпускного коллектора.
  17. Отвести редуктор назад.
  18. Снять привод правого колеса.
  19. Демонтировать редуктор с машины

Для установке нового узла на место необходимо выполнить операции в обратном порядке.

Важно: после монтажа редуктора не забудьте залить в него трансмиссионное масло. Иначе вскоре придется снова менять его другим

Ремонт

Не обязательно покупать новый узел. Можно самостоятельно заменить сальники или шестерни, а затем отрегулировать механизм. Ремонтировать механизм имеет смысл, если большинство деталей не изношены. Иначе стоит переплатить и установить заведомо рабочий узел, чтобы больше не возвращаться к ремонту.

Для ремонта и регулировки редуктора переднего моста понадобятся:

  • керно;
  • молоток;
  • накидные ключи на 10 и 17;
  • вороток с удлинителем;
  • торцевые насадки на 10, 17,19;
  • выколотка;
  • съемник для подшипника;
  • монтажная лопатка;
  • штангельциркуль;
  • пассатижи;
  • динамометр;
  • плоский щуп;
  • уровень;
  • тиски.

Также понадобятся новые прокладки под крышки.

Видео о ремонте РПМ

Совет: замена сальника ведущей шестерни не требует полной разборки узла. Поэтому многие из перечисленных приспособлений и инструментов не понадобятся.

Регулировка

Отрегулировать ведущую шестерню не удастся без динамометрического ключа и оправки А.70184. Также понадобится:

  • уровень;
  • штангенциркуль;
  • плоские щупы для измерения зазоров;
  • регулировочные кольца с шагом 0,05 мм;
  • идеально ровный металлический пруток.

Регулировка ведущей шестерни выполняется так:

  1. Горизонтально выставить привалочную плоскость картера (понадобится уровень);
  2. Установить на постель подшипников металлический пруток.
  3. Подкладывая регулировочные кольца, измерить расстояние от прутка до оправки.
  4. Поставить регулировочное кольцо. Его толщина рассчитывается как разница между реальным зазором и значением отклонения, указанным на новой шестерне.
  5. Установить вал и сопутствующие детали на место, закрепить фланец ведущей шестерни.
  6. Динамометрическим ключом затянуть гайку с усилием 12 кгс.
  7. Динамометром проверить момент, при котором вал ведущей шестерни начнет проворачиваться. Если это значение не соответствует показателям от 7,6 до 9,5 кгс, гайку нужно подтянуть.

Важно: момент затяжки не должен превышать 26 кгс. Если его недостаточно, необходимо заменить распорную втулку.

Регулировка зазора между деталями главной пары выполняется в несколько этапов:

  • Завернуть гайку, расположенную со стороны ведомой шестерни, чтобы полностью устранить зазор.
  • Используя штангенциркуль, замерить расстояние между обеими крышками.
  • Затянуть вторую гайку.
  • Проверить расстояние между двумя крышками. Оно должно вырасти на 0,1 мм.
  • Вращая первую гайку, добиться зазора между шестернями в пределах 0,08-0,13.

Остается провернуть шестерню, одновременно проверяя зазор. Если он остается неизменным, регулировка завершена. Уменьшение или увеличение люфта во время вращения шестеренок говорит о деформации корпуса дифференциала. Его можно попробовать отторцевать на токарном станке, но лучше заменить новым.

Видео о разнице РПМ Шнивы и ВАЗ 2121:

Регулировка редуктора переднего моста Нива Шевроле видео | Chevrolet

Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами. Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника. Вынимаем кольцо. Аналогично демонтируем наружное кольцо заднего подшипника. При подтекании масла из-под нижней крышки картера редуктора переднего моста.

Ремонт переднего моста нива Шевроле своими руками видео

Соединение уплотнено герметиком. Проверку технического состояния деталей см. Кроме того, проверяем состояние шариковых подшипников корпусов внутренних шарниров приводов. Подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах и шариках, а также трещин передний мост шевроле нива ремонт видео сколов на кольцах. Радиальный зазор подшипников не должен превышать 0,05 мм. На посадочных местах картера редуктора не должно быть трещин и следов износа.

Ремонт переднего редуктора на ниве шевроле своими руками

Картер редуктора переднего моста литой, спереди и снизу закрыт крышками. Крышки картера уплотнены прокладками.

Завод изготовитель рекомендует замену масла в редукторе переднего моста каждые 45 тысяч пробега, для его замены потребуется ключ на 17, шестигранник передний мост шевроле нива ремонт видео 17, шприц и емкость для старого масла.

Лучше всего производить замену масла в редукторе Нива Шевроле после поездки на горячую Отверните сливную пробку картера переднего редуктора и слейте масло в емкость после чего заверните пробку обратно Отверните заливную пробку и залейте новое трансмиссионное масло при помощи шприца до уровня нижней кромки заливного отверстия и заверните заливную пробку.

На этом замена трансмиссионного масла на Шеви завершена. Сальник подлежит замене на новый при обнаружении течи масла, для его замены потребуется клю на 13, 24, отвертка, динамометрический ключ и молоток.

Перед заменой сальника хвостовика переднего редуктора на Нива выключите передачу и заглушите двигатель, передний мост шевроле нива ремонт видео масло из картера переднего моста и отсоедините передний карданный вал Шеви от фланца ведущей шестерни редуктора переднего моста. Выведите корпуса внутренних шарниров приводов передних колес из зацепления с шестернями полуосей редуктора переднего моста.

Определите момент сопротивления вращению гайки фланца ведущей шестерни и замените сальник. Установите снятые узлы и детали в порядке, обратном снятию и залейте масло в редуктор. Перед началом работ приготовьте молоток, бородок, съемник стопорных колец и герметик.

Для замены подшипника и сальника корпуса внутреннего шарнира потребуется снять привод передних колес после чего Снимите стопорное кольцо подшипника, при помощи молотка и деревянной проставки сбейте и снимите корпус и подшипник с вала Используя молоток и бородок, снимите сальник внутреннего ШРУС переднего колеса Смажьте рабочую кромку сальника трансмиссионным маслом, а на наружную поверхность нанесите тонкий слой герметика Затем при помощи молотка аккуратно запрессуйте сальник в передний мост шевроле нива ремонт видео, установите снятые детали в порядке, обратном снятию, при необходимости передний мост шевроле нива ремонт видео замену старого подшипника ШРУс Нива Шевроле на новый.

Редуктор переднего моста Нива Шевроле снимают для замены или ремонта. Однако разборка, регулировка и сборка редуктора требуют использования специального оборудования и предполагают наличие навыков у исполнителя. Ремонт редуктора Шевроле в гаражных условиях практически никогда не приводит к желаемому результату. Поэтому в случае необходимости ремонта редуктора воспользуйтесь услугами специализированной мастерской.

Для того, чтобы снять редуктор приготовьте ключ на 13, 17, 27, шестигранник на 12, балонник, зубило, молоток, шприц для заливки трансмиссионного масла и емкость для масла. Снимите передние колеса и передний мост шевроле нива ремонт видео масло из картера редуктора переднего моста.

Отсоедините передний карданный вал от редуктора переднего моста Отверните гайку и выньте болт крепления левой крышки подшипника редуктора Нива Шевроле переднего моста к поперечине передней подвески. Снимите привод правого переднего колеса и отверните три гайки крепления крышки подшипника внутреннего шарнира левого привода к редуктору переднего моста Разверните поворотный кулак, чтобы он потянул за собой привод, отсоедините редуктор от привода и снимите. Установка редуктора переднего моста Нива Шевроле и снятые детали выполняется в порядке, обратном снятию, после чего залейте масло в редуктор.

Нива шевроле имеет передний мост, в который входит дифференциал и главная передача, которые устанавливаются в одном картере, который имеет литой корпус, который закрывается крышкой, передний мост шевроле нива ремонт видео уплотнена прокладкой, который совершенно одинаковый с задним мостом.

Согласно регламенту, в редукторе не обходимо производить замену масла каждые сорок пять тысяч километров. Периодически приходится снимать редуктор переднего моста, нива шевроле требует своевременного обслуживания.

Чтобы произвести замену или ремонт, редуктор необходимо снять, и для того чтобы это сделать нужно обладать необходимыми навыками и инструментом, так если это делать в гараже, то желаемого вами результата скорей всего вы не добьётесь. Поэтому если передний мост шевроле нива ремонт видео дошло до замены или ремонта, то лучшем вариантом будет если вы обратитесь к специалисту. Если всё-таки вы решили произвести замену сами, то вам потребуется определенный набор инструментов: Подготовка Основному этапу предшествует подготовка, включающая: Слив масла из РПМ через сливное отверстие; 2.

Отсоединение карданного вала ключом на 13 3. Снятие привода правого колеса. Демонтаж нижней шаровой опоры с левой стороны. Удаление растяжки подвески. Снятие редуктора с кронштейнов справа и слева, используя упор. После чего следует разборка редуктора, тщательная очистка поверхностей от грязи и смазки, дефектовка компонентов.

Регулировка ведущей шестерни Передний мост шевроле нива ремонт видео проведения операции используется оригинальное приспособление А. Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток.

Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0, Измеренное значение базу картера согласуется с поправкой, нанесенной на ведущей шестерне. При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта.

Замена и отключение редуктора переднего моста Шевроле Нивы (ВАЗ 2123)

Содержание статьи:

1. Замена редуктора переднего моста Шевроле Нивы (ВАЗ 2123)

Предыдущий был куплен в Тольятти, поставлен был не сразу, а пылился месяца 3, ждал своего часа. При установке выявился косяк моста, подвывал при движении накатом. За 20 тыс. км косяк не ушел, а только сильнее проявился, было принято решение поставить новый. Новый РПМ на Шниву у нас 14 т.р. на Ниву нового образца (24 шлица), разница со Шнивским только в нижней крышке и длинной боковых шпилек, 10 т.р. Поэтому, был куплен Нивский. Плюс скидка в магазине, обошелся в 9 т.р.

Вывешиваем машину за рычаг, откручиваем нижнюю шаровую, отводим узел в сторону.

Откручиваем крепления РПМ, проворачиваем, вытаскиваем левый шрус.

Немного покрутив РПМ, вытаскиваем его. Неудобно но несложно.

Снимаем правое «ухо».

Вытаскиваем правый привод.

Сборка в обратной последовательности. На разборку не спеша, специально не торопился, ушло около часа.

2. Отключение переднего моста в Ниве Шевроле

Отключение переднего моста предназначено только для экономного движения автомобиля по сухим дорогам с твердым покрытием. При этом, для достижения наибольшей экономии топлива, рекомендуется движение автомобиля с постоянными умеренными скоростями. Резкие ускорения и замедления приводят к повышенному расходу топлива. При движении с отключенным передним мостом необходимо избегать движений по дорогам с тяжелыми условиями: грязь, снег, пески, крутые подъемы, и не допускать буксировки груженого прицепа. Для преодоления крутых подъемов и при движении по слабым грунтам, а так же для преодоления труднопроходимых участков, необходимо заранее подключать полный привод!
Отключение переднего моста обеспечивает снижение механических потерь в трансмиссии автомобиля, что в свою очередь позволяет достичь существенного снижения расхода топлива и токсичности, а также снижения износа шин передних колес и редуктора переднего моста.
При движении по сухой дороге с твердым покрытием отключение переднего моста позволяет существенно экономить бензин (до 2,5л/100км). При стремительном росте цен на бензин такой механизм становится очень актуальным. Экономия достигается за счёт снижения потерь на трение в приводе переднего моста, которые, в свою очередь, уменьшаются из-за снижения давления в месте контакта зубьев редуктора моста при его холостом выбеге.

Читать еще:  Ваз 2107 замена передних пружин

Отключение/включение переднего моста производится из салона автомобиля штатным рычагом управления раздаточной коробки. за 2 секунды. Отключение и подключение переднего моста можно производить во время движения.

Специальное техническое обслуживание механизма отключения переднего моста не требуется

Данный узел описываемой здесь конструкции (защищен патентом в Росси) производится с 2002 года.
PS: явно пригодится комунибудь…

Разгруженные полуоси на 22 шлица с неразборной ступицей для Шевроле Нивы (ВАЗ 2123)

Сегодня речь пойдет о т.н. разгруженных полуосях на 22 шлица с неразборной ступицей производства компании АСТ на

Замена редуктора lada 2123 (ваз 2123)

Регулировка

Отрегулировать ведущую шестерню не удастся без динамометрического ключа и оправки А.70184. Также понадобится:

  • уровень;
  • штангенциркуль;
  • плоские щупы для измерения зазоров;
  • регулировочные кольца с шагом 0,05 мм;
  • идеально ровный металлический пруток.

Регулировка ведущей шестерни выполняется так:

  1. Горизонтально выставить привалочную плоскость картера (понадобится уровень);
  2. Установить на постель подшипников металлический пруток.
  3. Подкладывая регулировочные кольца, измерить расстояние от прутка до оправки.
  4. Поставить регулировочное кольцо. Его толщина рассчитывается как разница между реальным зазором и значением отклонения, указанным на новой шестерне.
  5. Установить вал и сопутствующие детали на место, закрепить фланец ведущей шестерни.
  6. Динамометрическим ключом затянуть гайку с усилием 12 кгс.
  7. Динамометром проверить момент, при котором вал ведущей шестерни начнет проворачиваться. Если это значение не соответствует показателям от 7,6 до 9,5 кгс, гайку нужно подтянуть.

Важно: момент затяжки не должен превышать 26 кгс. Если его недостаточно, необходимо заменить распорную втулку

Регулировка зазора между деталями главной пары выполняется в несколько этапов:

  • Завернуть гайку, расположенную со стороны ведомой шестерни, чтобы полностью устранить зазор.
  • Используя штангенциркуль, замерить расстояние между обеими крышками.
  • Затянуть вторую гайку.
  • Проверить расстояние между двумя крышками. Оно должно вырасти на 0,1 мм.
  • Вращая первую гайку, добиться зазора между шестернями в пределах 0,08-0,13.

Остается провернуть шестерню, одновременно проверяя зазор. Если он остается неизменным, регулировка завершена. Уменьшение или увеличение люфта во время вращения шестеренок говорит о деформации корпуса дифференциала. Его можно попробовать отторцевать на токарном станке, но лучше заменить новым.

Замена и отключение переднего редуктора на Нива Шевроле

Нива шевроле имеет передний мост, в который входит дифференциал и главная передача, которые устанавливаются в одном картере, который имеет литой корпус, который закрывается крышкой, и уплотнена прокладкой, который совершенно одинаковый с задним мостом. Согласно регламенту, в редукторе не обходимо производить замену масла каждые сорок пять тысяч километров.

Периодически приходится снимать редуктор переднего моста, нива шевроле требует своевременного обслуживания.

Чтобы произвести замену или ремонт, редуктор необходимо снять, и для того чтобы это сделать нужно обладать необходимыми навыками и инструментом, так если это делать в гараже, то желаемого вами результата скорей всего вы не добьётесь. Поэтому если дело дошло до замены или ремонта, то лучшем вариантом будет если вы обратитесь к специалисту. Если всё-таки вы решили произвести замену сами, то вам потребуется определенный набор инструментов:

  • Шестигранник на двенадцать
  • Ключи на 17, на 27, и 13
  • Молоток с зубилом
  • Любой шприц чтобы было удобно залить трансмиссионное масло, так же желательно подготовить любую емкость чтобы слить туда уже отработанное масло.

Когда весь инструмент у вас под рукой можно приступать к снятию:

  1. Первым делом снимаем у автомобиля 2121 или другого, передние колеса
  2. Берм емкость и туда сливаем отработанное масло с переднего моста редуктора
  3. После чего от переднего моста редуктора отсоединяем передний вал карданный
  4. Отворачиваем гайку, и вынимаем болты крепления
  5. У переднего колеса снимаем привод
  6. У перечной передней подвески отворачиваем несколько гаек которые крепят крышку внутренних шарниров левого привода
  7. Поворотный кулак разворачиваем, так чтобы потянул привод за собой
  8. Провода от редуктора отсоединяем
  9. Его снимаем
  10. После чего производим замену масла
  11. Когда процедура по замене завершена все устанавливаем в обратном порядке

Для экономии топлива, по твердым и сухим дорогам, на Нива Шевроле, можно отключать передний мост. Но чтобы достичь наибольшей экономии, производитель рекомендует производить движение с постоянным приводом, но с умеренной скоростью. Но если вы всё-таки решили отключить, то производите движение избегайте, грязи, снега, песка, и старайтесь буксировки прицепа или буксировки на стальные сцепки. Отключив передний мост, вы обеспечите снижение потерь механических в трансмиссии, тем самым износ шин и редуктора.

Разборка и сборка редуктора переднего моста Chevrolet Niva

  • Гаечный ключ накидной прямой 10 мм
  • Гаечный ключ накидной прямой 17 мм
  • Керн
  • Молоток малый
  • Бородок
  • Вороток под торцевую насадку
  • Удлинитель для торцового воротка
  • Насадка на вороток 10 мм
  • Насадка на вороток 17 мм
  • Насадка на вороток 19 мм
  • Съемник подшипников
  • Выколотка из мягкого металла
  • Приспособление из старой ведущей шестерни
  • Уровень
  • Щуп плоский
  • Динамометрический ключ
  • Монтажная лопатка
  • Динамометр
  • Плоскогубцы
  • Штангенциркуль
  • Тиски

Детали и расходники:

  • Прочная нитка
  • Подшипники дифференциала
  • Шестерни полуосей
  • Ведомая шестерня
  • Вал ведущей шестерни
  • Конический подшипник вала ведущей шестерни
  • Распорная втулка
  • Манжета
  • Гайка фланца
  • Керосин
  • Ветошь
  • Регулировочное кольцо
  • Прокладка передней крышки к картеру редуктора.
  • Прокладка нижней крышки картера редуктора переднего моста.

Перед разборкой очищаем редуктор от грязи, не допуская ее попадания внутрь редуктора.

1. Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

2. Снимаем крышку.

3. Снимаем прокладку.

4. Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала и снимаем пластину.

5. Аналогично снимаем стопорную пластину правой крышки.

6. Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.

7. Снимаем со шпилек шайбы.

8. Поддев отверткой.

9. Снимаем крышку левого подшипника коробки дифференциала.

10. Потянув за болт, снимаем крышку.

11. Вынимаем регулировочные гайки.

12. Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.

13. Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описаных здесь. Извлекаем из гнезда картера редуктора сальник ведущей шестерни главной передачи, как описано здесь.

14. Снимаем с хвостовика ведущей шестерни маслоотражатель.

15. Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

16. Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

17. Вынимаем кольцо.

18. Аналогично демонтируем наружное кольцо заднего подшипника. При подтекании масла из-под нижней крышки картера редуктора переднего моста.

19. Ключом «на 13» отворачиваем восемь болтов ее крепления.

20. Снимаем крышку.

21. Соединение уплотнено герметиком. Проверку технического состояния деталей см. в разделе «Разборка и сборка редуктора заднего моста». Кроме того, проверяем состояние шариковых подшипников корпусов внутренних шарниров приводов. Подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах и шариках, а также трещин и сколов на кольцах. Радиальный зазор подшипников не должен превышать 0,05 мм. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

22. Новые наружные кольца подшипников ведущей шестерни, запрессовываем отрезком трубы или инструментальной головкой подходящего размера.

23. Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным здесь. При установке новой пары шестерен главной передачи необходимо убедиться, что их передаточное число (маркировка на шестернях — 2106) равно передаточному числу главной пары редуктора заднего моста.

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников так чтобы расстояния между крышками увеличилось на 0,08-0,11 мм. Очищаем привалочные поверхности крышек и картера редуктора от остатков герметика и масла. Уплотнительную прокладку передней крышки картера редуктора заменяем новой. Нижнюю крышку картера редуктора устанавливаем на герметик.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Как поменять?

При серьезных поломках механизма имеет смысл заменить его на новый. Для этого вам понадобится новый редуктор и небольшой комплект инструментов:

  • баллонный ключ;
  • домкрат (если работа выполняется на смотровой яме);
  • зубило:
  • молоток;
  • шестигранный ключ на 12;
  • накидные или рожковые ключи на 13, 17 и 27;
  • шприц для заливки трансмиссионного масла;
  • емкость для отработки.

Важно: замену или ремонт редуктора не удастся выполнить без подъемника, смотровой канавы либо эстакады

Порядок работы

  1. Подставить под редуктор емкость для отработки.
  2. Открутить сливную, затем заливную пробки.
  3. Дождаться, пока вся трансмиссионка вытечет из редуктора.
  4. Открутить и снять передние колеса.
  5. Открутить карданный вал от фланца на хвостовике.
  6. Отстыковать и вывесить кардан.
  7. Открутить крепление правой крышки от поперечины подвески.
  8. Отвернуть гайки крепления и отстыковать амортизаторы от передних рычагов.
  9. Раскрутить резьбовые соединения, удерживающие крышки подшипников приводов колес.
  10. Открутить гайки крепления скоб, удерживающих редуктор.
  11. Отвернуть гайку, удерживающую крепление левой крышки редуктора к поперечине.
  12. Снять ступичные колпачок и открутить гайку ступицы правого колеса.
  13. Демонтировать центрирующую втулку.
  14. Сжать пружину подвески и отвернуть крепления шаровых опор.
  15. Отвести поворотный кулак в сторону.
  16. Отсоединить приемную трубу от выпускного коллектора.
  17. Отвести редуктор назад.
  18. Снять привод правого колеса.
  19. Демонтировать редуктор с машины

Для установке нового узла на место необходимо выполнить операции в обратном порядке.

Важно: после монтажа редуктора не забудьте залить в него трансмиссионное масло. Иначе вскоре придется снова менять его другим. Не обязательно покупать новый узел

Можно самостоятельно заменить сальники или шестерни, а затем отрегулировать механизм. Ремонтировать механизм имеет смысл, если большинство деталей не изношены. Иначе стоит переплатить и установить заведомо рабочий узел, чтобы больше не возвращаться к ремонту

Не обязательно покупать новый узел. Можно самостоятельно заменить сальники или шестерни, а затем отрегулировать механизм. Ремонтировать механизм имеет смысл, если большинство деталей не изношены. Иначе стоит переплатить и установить заведомо рабочий узел, чтобы больше не возвращаться к ремонту.

Для ремонта и регулировки редуктора переднего моста понадобятся:

  • керно;
  • молоток;
  • накидные ключи на 10 и 17;
  • вороток с удлинителем;
  • торцевые насадки на 10, 17,19;
  • выколотка;
  • съемник для подшипника;
  • монтажная лопатка;
  • штангельциркуль;
  • пассатижи;
  • динамометр;
  • плоский щуп;
  • уровень;
  • тиски.

Также понадобятся новые прокладки под крышки.

Совет, как снимать приводы без демонтажа переднего редуктора нива

  • Для демонтажа приводов необходимо открутить крепления редуктора (при этом под него подставляется какой-нибудь упор).
  • Затем освобождаются поворотные кулаки колес. Для этого достаточно открутить крепление амортизатора от нижнего рычага и нижнюю шаровую опору.
  • Для снятия нагрузки, поддомкрачиваем нижний рычаг подвески.
  • Откручиваем гайку ступицы, снимаем центрирующее кольцо. Гайка сильно затянута, поэтому используем удлинитель ключа (например, металлическую трубу).
  • Отводим поворотный кулак в сторону. После этого привод может свободно перемещаться.
  • Для обеспечения свободного хода привода при снятии, редуктор необходимо немного сдвинуть назад.
  • Снимаем привод, остерегаясь повреждения пыльников. Если пыльник порван – его необходимо заменить.
  • Процедура снятия правого и левого приводов ШРУС аналогична.

Перед демонтажем необходимо механическим способом удалить грязь с внутренней стороны поворотных кулаков и с днища автомобиля над зоной проведения работ. Оптимальный вариант – произвести мойку днища аппаратом высокого давления за сутки до проведения работ.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
