Лада калина не работает прикуриватель

Авто-помощь

Советы для автомобилистов

Не работает прикуриватель на калине

На легковом автомобиле ВАЗ-2118 «Калина», как и на большинстве других автомобилей, имеется всем широко известное гнездо, куда вставляется устройство называемое прикуривателем, которое в настоящий момент редко используется по его прямому назначению. В большинстве случаев это гнездо служит розеткой для подсоединения различных дополнительных устройств, которым требуется бортовое 12-ти вольтовое питание.

Основным недостатком гнезда прикуривателя легкового автомобиля «Калина», является его небольшая глубина, которая не всегда позволяет надёжно закрепить в нём штекер подсоединяемого к нему устройства, что обычно приводит к короткому замыканию и выходу гнезда прикуривателя из строя.

Причиной, короткого замыкания, становятся близко расположенные друг к другу контакты (минусовой и плюсовой), расположенные на стенке гнезда прикуривателя, которые в определённом положении замыкаются между собой боковыми лепестками штекеров, вставляемых в это гнездо. Поэтому водителю «Калины», перед тем как вставить штекер дополнительного устройства в гнездо прикуривателя, необходимо вспомнить с какой стороны располагаются контакты в гнезде, а штекер в гнездо вставлять так, чтобы его лепесток оказался на противоположной стороне от контактов.

В случае короткого замыкания внутри гнезда прикуривателя сгорает 20-ти амперный предохранитель в монтажном блоке, расположенном на передней панели слева от рулевой колонки. Через этот предохранитель идёт питание и на электроподогрев водительского и пассажирского сидений и если он включен, то подключать к гнезду прикуривателя дополнительные устройства, имеющие достаточно большую мощность, нельзя, так как предохранитель сгорит.

Для устранения этих неудобств, водителю автомобиля «Калина», необходимо приобрести разветвитель, штекер которого плотно садится в гнездо прикуривателя, а дополнительные устройства подключать к разветвителю.

Быстро и просто меняем прикуриватель на Калине и Гранте

Прикуриватель в автомобиле важен не только для курящих водителей, он может служить дополнительным источником питания для различных устройств и приборов. Однако, как и любой механизм, он может сломаться. В статье рассматривается его устройство, назначение, дается инструкция, как снять прикуриватель на Калине, Гранте и поставить новый.

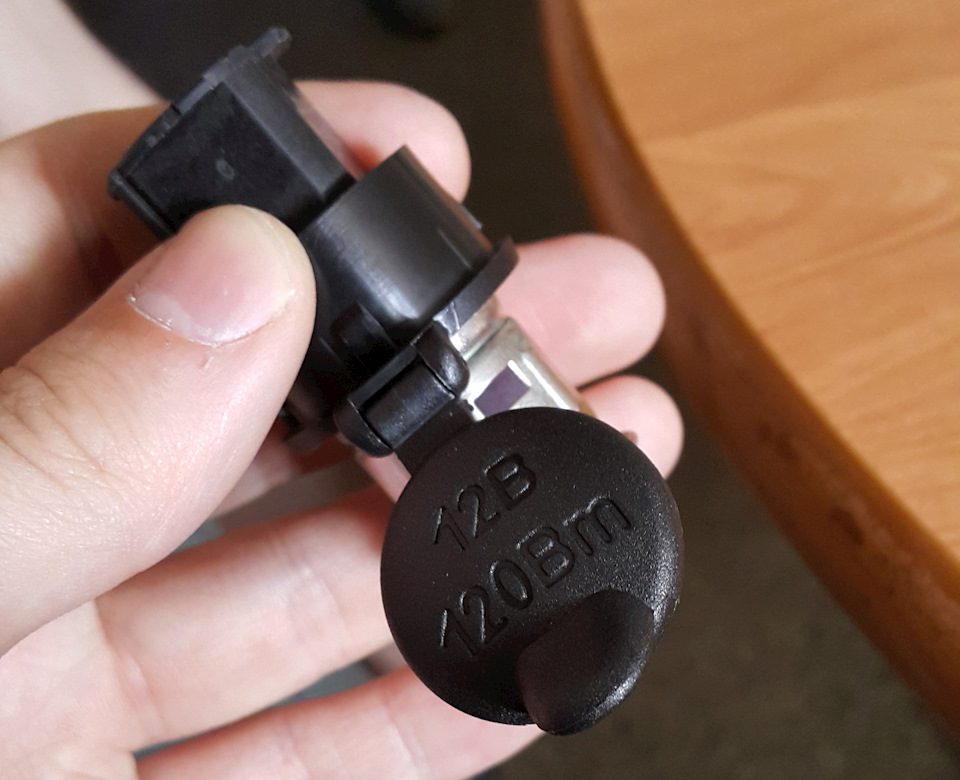

Устройство и предназначение прикуривателя

Устроен прибор просто:

  • металлический патрон со спиралью из нихрома;
  • кнопка;
  • пластиковая рукоятка.

На приборной панели есть специальная розетка, в которую вставляется прикуриватель. При нажатии на рукоятку устройство подключается к бортовой сети автомобиля. Через нихромовую спираль проходит ток, она нагревается. Как только температура становится максимальной, срабатывает термореле, происходит щелчок, прикуриватель возвращается в первоначальное положение.

Разогретая спираль для прикуривания

На первых моделях автомобилей прибор использовался непосредственно для прикуривания, но с развитием технологий его применение значительно расширилось. В настоящее время все внешние электронные устройства подключают через него: пылесосы, навигаторы, зарядные устройства, антирадары, мобильные телефоны.

На сегодня 12-вольтовая розетка машины стала незаменимой, ее поломка сразу ощущается рядом неудобств.

Характерные неисправности

Причины, по которым не работает прикуриватель, могут быть разные. Одна из них — сгоревший предохранитель. Он может перегореть из-за подключаемых устройств, например компрессора или разветвителя. Для устранения неисправности нужно открыть монтажный блок, вытащить сгоревший предохранитель и вставить новый. Подойдет обычный флажковый предохранитель на 15 или 20 Ампер.

Вторая не менее популярная неисправность – разогнутые внутри устройства усики-контакты. Если пользоваться часто зарядным устройством, металлические усики со временем разгибаются. Для возвращения прибору работоспособности усики следует немного подогнуть с помощью плоской отвертки (автор видео — Andrei Che).

Инструкция по ремонту и замене

Если причина не в предохранителе и усиках, то возможно не работает устройство. В этом случае его нужно заменить. Усложняет замену разборка пластикового тоннеля пола.

Процедура замены на Лада Калана и Лада Гранта Лифтбек похожа, состоит из последовательности действий:

  1. В первую очередь нужно снять клемму АКБ.
  2. Затем выкручивают три крепежных болта, которые держат пластиковую накладку ручного тормоза.
  3. Далее следует выкрутить концевик ручника.
  4. В задней части тоннеля есть саморез, который выкручиваем на следующем этапе.
  5. Затем выкручиваем крепления тоннеля пола сбоку.
  6. Далее снимаем чехол с ручки переключения передач.
  7. Теперь можно поднимать тоннель и приступать к замене прикуривателя.
  8. Перед заменой нужно отсоединить питание.
  9. Далее нажимаем на защелки, удерживающие прикуриватель, и можно его снимать.
  10. Вставляем новую деталь и выполняем обратные действия по сборке.

Заменить неработающий прикуриватель просто, с этой процедурой справится любой автолюбитель.

Видео «Замена предохранителя прикуривателя»

В этом видео рассказывается, как заменить предохранитель 12-вольтовой розетки на Лада Гранта (автор видео – remgar).

Где находится предохранитель прикуривателя на Лада Калина

Автомобиль: Лада Калина.
Спрашивает: n/a.
Суть вопроса: увидела искры из прикуривателя, теперь он не работает, где искать предохранитель?

Сегодня не включился регистратор. Грешила на провод самого регистратора, но попробовала у коллеги на работе в машине, и регистратор включился. Подскажите, прикуриватель не работает так как сгорел предохранитель? Я вчера когда вынимала штекер из прикуривателя, то в нём немного щёлкнула искра.

Где искать предохранитель? Спасёт ли предохранитель от короткого замыкания? Спасибо!

Предохранитель прикуривателя находится в монтажном блоке слева от руля. Номер F20.

Второй ряд, 7 слева.

С развитием технологий функционал штатного автомобильного прикуривателя существенно расширился. Его стали использовать для зарядки смартфонов и планшетов, а также ряда других гаджетов, таких как видео-регистратор, навигатор и т. д.

Интенсивное использование прикуривателя может стать причиной его поломки. По вашему вопросу — предохранитель должен спасти «от коротыша», но не всегда. Как следствие, возможно оплавление проводки, перегорание предохранителей.

Блок отмечен стрелочкой.

Данный элемент является одним из элементов монтажного блока. Добраться до него можно следующим образом:

    В первую очередь, вам нужно снять часть декоративной панели, расположенной в передней консоли слева.Аккуратно отщелкиваем пластиковые фиксаторы, и убираем панель.

Снимаем декоративную панель.

Стрелочкой указан предохранитель прикуривателя.

Маркировка предохранителя

Перегоревший предохранитель прикуривателя.

15 Ампер, синего цвета. Некоторые ставят на 20 Ампер, но лучше так не делать !

Не работает прикуриватель на Ладе Калина

Автомобиль ВАЗ-2118 Калина, как и многие другие модели отечественных и зарубежных машин, имеет в салоне гнездо прикуривателя, которое, помимо своего прямого назначения, используется для подключения различных устройств, от диагностического оборудования до специальных автомобильных зарядных устройств для сотовых телефонов. Жизнь современного человека без электронных гаджетов сложно представить, вот и получается, что от длительного использования в качестве розетки прикуриватель быстро изнашивается и перестает работать.

Причин, почему не работает прикуриватель на Калине, может быть много. Первая заключается в том, что глубина его разъема не всегда позволяет до конца вставить штекер подсоединяемого устройства, из-за чего происходит короткое замыкание бортовой сети Лады Калина. В результате не работает прикуриватель. Контакты, которые в гнезде прикуривателя находятся очень близко друг от друга, также могут спровоцировать короткое замыкание.

Важно учитывать, что в Ладе Калина на прикуриватель и подогрев сидений завязан общий предохранитель, поэтому подключать что-либо к прикуривателю при включенном обогреве нельзя, особенно если устройство имеет большую мощность, например, компрессор подкачки колес. В этом случае предохранитель может сгореть. Проблема неудобного использования гнезда прикуривателя частично решается при помощи простого приспособления — разветвителя.

Разветвитель прикуривателя: виды и подключение

Иногда возникает необходимость подключить к прикуривателю 2-3 устройства, что без разветвителя сделать не получится, да и, учитывая конструктивные особенности, нормально подключить даже телефонную зарядку не всегда удается. Что ж, раз Лада Калина не дает других альтернатив, лучше использовать эту.

Разветвитель наиболее распространенного вида имеет 3 гнезда плюс один порт USB. Подключив инвертор (преобразователь тока бортовой сети в 220 В), можно легко заряжать в дороге такие приборы, как электронная книга, планшетный компьютер или ноутбук. Цена рассматриваемого приспособления колеблется от 170 до 300 рублей. Покупка разветвителя куда дешевле и проще, чем замена прикуривателя.

Можно, конечно, подключить нужные устройства к зажиганию, не трогая прикуриватель. Но тут без рук и знаний опытного автоэлектрика не обойтись, да и времени на монтаж понадобится больше. Появится много лишних проводов, будут нужны дополнительные предохранители. Тем не менее некоторые автовладельцы считают такой способ более надежным для Лада Калина.

Использовать инвертор, конечно же, лучше с прямой проводкой. Но без него и качественного разветвителя будет достаточно. Вопрос только в том, чтобы найти действительно качественный девайс. Разветвители конструктивно схожи со всякими удлинителями, применяемыми в быту для розеток. Но вот между разными моделями бывают отличия, не всегда хорошо влияющие как на их работу, так и на состояние электрики Лады Калина. Можно разделить разветвители гнезда прикуривателя на три вида:

  • те, у которых колодка с гнездами сделана в едином корпусе с центральным штекером;
  • те, у которых штекер и колодка соединены гибким соединением;
  • имеющие соединение посредством сетевого шнура.

Разветвитель с цельным корпусом считается более надежным по понятным причинам: не стоит опасаться, что переломится важный провод и устройство придет в негодность. Да и цена разветвителя в классическом исполнении гораздо меньше. Вот только расположить его удобным для водителя и пассажира образом можно не всегда, особенно если задействованы все его разъемы. Да еще чисто механическая нагрузка на прикуриватель растет, а ведь гнездо само по себе ненадежное.

Перекос штекера опять-таки приведет к замыканию. Вот и выбирают владельцы Лада Калина более продвинутые модели разветвителей. Например, с шарнирным соединением. Но они также способны деформировать гнездо почище обычных, в монолитном корпусе, а сам шарнир может запросто поломаться. Поэтому для Калины, где прикуриватель расположен достаточно низко, лучше использовать разветвитель со шнуром. Тут только одно неудобство — лишний провод, который надо поместить так, чтобы он не мешал.

Причины неисправностей прикуривателей

Итак, с формами все понятно. А вот как подобрать устройство, от применения которого точно ничего не сгорит? Очень важно обратить внимание, указана ли на устройстве максимальная электрическая нагрузка и каково ее значение. Оно не должно превышать стандартные 15 ампер. Еще одна достойная внимания особенность — это сила тока на разъемах USB. Она колеблется от 500 миллиампер до 2 ампер. Лучше и в этом случае взять по максимуму.

Если устройство кажется слишком хрупким и ненадежным внешне, лучше воздержаться от покупки. Наиболее придирчиво стоит осмотреть сами разъемы разветвителя, те самые, круглые. В нижней части гнезд разветвителя не должна выступать монтажная плата. Гильза контактов разветвителя не должны быть слишком тонкой. Если она на вид не толще фольги, это устройство может быть опасно для эксплуатации.

Даже пользуясь качественным удлинителем, помните о том, что прикуриватель Калина — вещь пожароопасная, ни в коем случае не нагружайте разветвитель на всю катушку. На предохранитель не рассчитывайте, ведь вы уже поняли, как быстро он сдается. С разветвителем тоже нужно быть осторожным. На одной из Калин в кузове универсал упомянутый выше предохранитель вышел из строя при подключении всего лишь пустого разветвителя. Это как раз из-за тех злополучных контактов. Но после замены предохранителя все снова заработало.

Ни в коем случае нельзя вставлять более мощный предохранитель. Только стандартный в 15 ампер. В противном случае проводка будет уничтожена полностью под возросшей нагрузкой. Стоит обращать внимание и на штекеры. Те, которые действительно подходят, никогда не вызовут замыкание. Прикуриватель может перестать работать и по той причине, что в блоке предохранителей скопилась пыль и окисления. Многие автолюбители твердят, что если ничего не перегорело, то это только вопрос времени. Предлагаются 2 простых решения.

  1. Специально сломать сам прикуриватель (то есть не розетку), подключая приборы в разветвитель.
  2. Отогнуть чуть подальше контакты в гнезде.

Помогает и замена подозрительных штекеров на более подходящие. Присматривайтесь внимательнее к устройствам, которые хотите запитывать от прикуривателя, иначе не напасетесь времени менять предохранители.

Рекомендации по установке

В хороший разветвитель будет встроен предохранитель, и только на такие модели стоит обращать внимание. Наконечник центрального штекера предпочтительнее конусный: такой точно не вызовет проблем. Представим обычную житейскую ситуацию владельца Лада Калина. Вдруг выяснилось, что не работает прикуриватель.

Что делать? Именно сам прикуриватель (от которого прикуривают) часто перестает нагреваться до нужной температуры. В таком случае надо снять предохранитель прикуривателя и развести контакты гнезда подальше. Довольно часто в случае с неработающим прикуривателем достаточно просто поменять предохранитель. Делается это так:

  • аккуратно открываем блок предохранителей (крышка блока на Лада Калина сделана под выключателем габаритных огней);
  • на крышке есть подсказка — схема расположения предохранителей; находим нужный нам, пластиковыми щипцами вынимаем его и вставляем новый.

Находится предохранитель прикуривателя в Калине на 2-м ряду в 7-м месте блока. Можно поставить даже дополнительный прикуриватель, на ВАЗ 2119 он запитывается от лампочки освещения бардачка. Выполняя эту процедуру, стоит проявить аккуратность при протягивании нужных проводов и не перепутать полярность контактов. Лампочка имеет постоянный плюс, что упрощает дело. Розетку от нее надо снять, отключив перед этим АКБ.

Питание на лампу подается при включении ближнего света, и таким способом можно подключить видеорегистратор. Прикуриватель подойдет от ВАЗ 2110. Понадобится 60 см провода с двумя клеммами и перо 29 см с шуроповерта. Разбирать почти ничего не надо. Провод заводится в отверстие снятой лампы, вылавливается пальцем под торпедой, там есть отверстие. Можно подловить его и в отверстии со стороны двери переднего пассажира.

Далее понадобится жесткий провод, который заводится в отверстие концевика. Один провод подводится к лампочке, другой — на концевик, чтобы питание не прерывалось. Если сгорела спираль прикуривателя на Ладе Калина, то проще всего установить новый. Помните, что прикуриватель, такой, как он есть сейчас, возник не так давно, и коммутация большого тока явно работа не для такого примитивного приспособления.

В некоторых автомобилях вставляют не прикуриватель, а полноценную розетку на 12 вольт, однако Лада Калина в число таких транспортных средств не входит. Также при езде контакт между штекером оборудования и гнездом может пропадать. Тут уж ничего не поделаешь. Иногда приходится прижимать усики прикуривателя: со временем они перестают фиксировать спираль и она не нагревается. На этом все. Удачи!

Не работает прикуриватель калина универсал

Прикуриватель в автомобиле важен не только для курящих водителей, он может служить дополнительным источником питания для различных устройств и приборов. Однако, как и любой механизм, он может сломаться. В статье рассматривается его устройство, назначение, дается инструкция, как снять прикуриватель на Калине, Гранте и поставить новый.

Устройство и предназначение прикуривателя

Устроен прибор просто:

  • металлический патрон со спиралью из нихрома;
  • кнопка;
  • пластиковая рукоятка.

На приборной панели есть специальная розетка, в которую вставляется прикуриватель. При нажатии на рукоятку устройство подключается к бортовой сети автомобиля. Через нихромовую спираль проходит ток, она нагревается. Как только температура становится максимальной, срабатывает термореле, происходит щелчок, прикуриватель возвращается в первоначальное положение.

Разогретая спираль для прикуривания

На первых моделях автомобилей прибор использовался непосредственно для прикуривания, но с развитием технологий его применение значительно расширилось. В настоящее время все внешние электронные устройства подключают через него: пылесосы, навигаторы, зарядные устройства, антирадары, мобильные телефоны.

На сегодня 12-вольтовая розетка машины стала незаменимой, ее поломка сразу ощущается рядом неудобств.

Характерные неисправности

Причины, по которым не работает прикуриватель, могут быть разные. Одна из них — сгоревший предохранитель. Он может перегореть из-за подключаемых устройств, например компрессора или разветвителя. Для устранения неисправности нужно открыть монтажный блок, вытащить сгоревший предохранитель и вставить новый. Подойдет обычный флажковый предохранитель на 15 или 20 Ампер.

Вторая не менее популярная неисправность – разогнутые внутри устройства усики-контакты. Если пользоваться часто зарядным устройством, металлические усики со временем разгибаются. Для возвращения прибору работоспособности усики следует немного подогнуть с помощью плоской отвертки (автор видео — Andrei Che).

Читать еще:  Рено меган 2 замена сцепления

Инструкция по ремонту и замене

Если причина не в предохранителе и усиках, то возможно не работает устройство. В этом случае его нужно заменить. Усложняет замену разборка пластикового тоннеля пола.

Процедура замены на Лада Калана и Лада Гранта Лифтбек похожа, состоит из последовательности действий:

  1. В первую очередь нужно снять клемму АКБ.
  2. Затем выкручивают три крепежных болта, которые держат пластиковую накладку ручного тормоза.
  3. Далее следует выкрутить концевик ручника.
  4. В задней части тоннеля есть саморез, который выкручиваем на следующем этапе.
  5. Затем выкручиваем крепления тоннеля пола сбоку.
  6. Далее снимаем чехол с ручки переключения передач.
  7. Теперь можно поднимать тоннель и приступать к замене прикуривателя.
  8. Перед заменой нужно отсоединить питание.
  9. Далее нажимаем на защелки, удерживающие прикуриватель, и можно его снимать.
  10. Вставляем новую деталь и выполняем обратные действия по сборке.

Заменить неработающий прикуриватель просто, с этой процедурой справится любой автолюбитель.

Видео «Замена предохранителя прикуривателя»

В этом видео рассказывается, как заменить предохранитель 12-вольтовой розетки на Лада Гранта (автор видео – remgar).

После частого использования прикуривателя зарядными устройствами у меня перестал работать сам прикуриватель. При включении его в разогрев он сразу же отщелкивался или не нагревался до нужной температуры.

Для решении проблемы первым делом обесточим прикуриватель, путем убирания предохранителя прикуривателя.

Вся проблема оказывается в лепестках фиксации прикуривателя, они от частого использования зарядных устройств просто разгибаются.

Аккуратно с помощью плоской отвертки, отгибаем немного лепестки в сторону центра.

После возвращения лепестков назад устанавливаем на место предохранитель и проверяем его работу. Если прикуриватель все равно выскакивает, то повторяем процедуру. Если прикуриватель слишком долго задерживается или не выскакивает, то обязательно лепестки поджимаем назад и так до нормальной его работы.

Автомобиль ВАЗ-2118 Калина, как и многие другие модели отечественных и зарубежных машин, имеет в салоне гнездо прикуривателя, которое, помимо своего прямого назначения, используется для подключения различных устройств, от диагностического оборудования до специальных автомобильных зарядных устройств для сотовых телефонов. Жизнь современного человека без электронных гаджетов сложно представить, вот и получается, что от длительного использования в качестве розетки прикуриватель быстро изнашивается и перестает работать.

Причин, почему не работает прикуриватель на Калине, может быть много. Первая заключается в том, что глубина его разъема не всегда позволяет до конца вставить штекер подсоединяемого устройства, из-за чего происходит короткое замыкание бортовой сети Лады Калина. В результате не работает прикуриватель. Контакты, которые в гнезде прикуривателя находятся очень близко друг от друга, также могут спровоцировать короткое замыкание.

Важно учитывать, что в Ладе Калина на прикуриватель и подогрев сидений завязан общий предохранитель, поэтому подключать что-либо к прикуривателю при включенном обогреве нельзя, особенно если устройство имеет большую мощность, например, компрессор подкачки колес. В этом случае предохранитель может сгореть. Проблема неудобного использования гнезда прикуривателя частично решается при помощи простого приспособления — разветвителя.

Разветвитель прикуривателя: виды и подключение

Иногда возникает необходимость подключить к прикуривателю 2-3 устройства, что без разветвителя сделать не получится, да и, учитывая конструктивные особенности, нормально подключить даже телефонную зарядку не всегда удается. Что ж, раз Лада Калина не дает других альтернатив, лучше использовать эту.

Разветвитель наиболее распространенного вида имеет 3 гнезда плюс один порт USB. Подключив инвертор (преобразователь тока бортовой сети в 220 В), можно легко заряжать в дороге такие приборы, как электронная книга, планшетный компьютер или ноутбук. Цена рассматриваемого приспособления колеблется от 170 до 300 рублей. Покупка разветвителя куда дешевле и проще, чем замена прикуривателя.

Можно, конечно, подключить нужные устройства к зажиганию, не трогая прикуриватель. Но тут без рук и знаний опытного автоэлектрика не обойтись, да и времени на монтаж понадобится больше. Появится много лишних проводов, будут нужны дополнительные предохранители. Тем не менее некоторые автовладельцы считают такой способ более надежным для Лада Калина.

Использовать инвертор, конечно же, лучше с прямой проводкой. Но без него и качественного разветвителя будет достаточно. Вопрос только в том, чтобы найти действительно качественный девайс. Разветвители конструктивно схожи со всякими удлинителями, применяемыми в быту для розеток. Но вот между разными моделями бывают отличия, не всегда хорошо влияющие как на их работу, так и на состояние электрики Лады Калина. Можно разделить разветвители гнезда прикуривателя на три вида:

  • те, у которых колодка с гнездами сделана в едином корпусе с центральным штекером;
  • те, у которых штекер и колодка соединены гибким соединением;
  • имеющие соединение посредством сетевого шнура.

Разветвитель с цельным корпусом считается более надежным по понятным причинам: не стоит опасаться, что переломится важный провод и устройство придет в негодность. Да и цена разветвителя в классическом исполнении гораздо меньше. Вот только расположить его удобным для водителя и пассажира образом можно не всегда, особенно если задействованы все его разъемы. Да еще чисто механическая нагрузка на прикуриватель растет, а ведь гнездо само по себе ненадежное.

Перекос штекера опять-таки приведет к замыканию. Вот и выбирают владельцы Лада Калина более продвинутые модели разветвителей. Например, с шарнирным соединением. Но они также способны деформировать гнездо почище обычных, в монолитном корпусе, а сам шарнир может запросто поломаться. Поэтому для Калины, где прикуриватель расположен достаточно низко, лучше использовать разветвитель со шнуром. Тут только одно неудобство — лишний провод, который надо поместить так, чтобы он не мешал.

Причины неисправностей прикуривателей

Итак, с формами все понятно. А вот как подобрать устройство, от применения которого точно ничего не сгорит? Очень важно обратить внимание, указана ли на устройстве максимальная электрическая нагрузка и каково ее значение. Оно не должно превышать стандартные 15 ампер. Еще одна достойная внимания особенность — это сила тока на разъемах USB. Она колеблется от 500 миллиампер до 2 ампер. Лучше и в этом случае взять по максимуму.

Если устройство кажется слишком хрупким и ненадежным внешне, лучше воздержаться от покупки. Наиболее придирчиво стоит осмотреть сами разъемы разветвителя, те самые, круглые. В нижней части гнезд разветвителя не должна выступать монтажная плата. Гильза контактов разветвителя не должны быть слишком тонкой. Если она на вид не толще фольги, это устройство может быть опасно для эксплуатации.

Даже пользуясь качественным удлинителем, помните о том, что прикуриватель Калина — вещь пожароопасная, ни в коем случае не нагружайте разветвитель на всю катушку. На предохранитель не рассчитывайте, ведь вы уже поняли, как быстро он сдается. С разветвителем тоже нужно быть осторожным. На одной из Калин в кузове универсал упомянутый выше предохранитель вышел из строя при подключении всего лишь пустого разветвителя. Это как раз из-за тех злополучных контактов. Но после замены предохранителя все снова заработало.

Ни в коем случае нельзя вставлять более мощный предохранитель. Только стандартный в 15 ампер. В противном случае проводка будет уничтожена полностью под возросшей нагрузкой. Стоит обращать внимание и на штекеры. Те, которые действительно подходят, никогда не вызовут замыкание. Прикуриватель может перестать работать и по той причине, что в блоке предохранителей скопилась пыль и окисления. Многие автолюбители твердят, что если ничего не перегорело, то это только вопрос времени. Предлагаются 2 простых решения.

  1. Специально сломать сам прикуриватель (то есть не розетку), подключая приборы в разветвитель.
  2. Отогнуть чуть подальше контакты в гнезде.

Помогает и замена подозрительных штекеров на более подходящие. Присматривайтесь внимательнее к устройствам, которые хотите запитывать от прикуривателя, иначе не напасетесь времени менять предохранители.

Рекомендации по установке

В хороший разветвитель будет встроен предохранитель, и только на такие модели стоит обращать внимание. Наконечник центрального штекера предпочтительнее конусный: такой точно не вызовет проблем. Представим обычную житейскую ситуацию владельца Лада Калина. Вдруг выяснилось, что не работает прикуриватель.

Что делать? Именно сам прикуриватель (от которого прикуривают) часто перестает нагреваться до нужной температуры. В таком случае надо снять предохранитель прикуривателя и развести контакты гнезда подальше. Довольно часто в случае с неработающим прикуривателем достаточно просто поменять предохранитель. Делается это так:

  • аккуратно открываем блок предохранителей (крышка блока на Лада Калина сделана под выключателем габаритных огней);
  • на крышке есть подсказка — схема расположения предохранителей; находим нужный нам, пластиковыми щипцами вынимаем его и вставляем новый.

Находится предохранитель прикуривателя в Калине на 2-м ряду в 7-м месте блока. Можно поставить даже дополнительный прикуриватель, на ВАЗ 2119 он запитывается от лампочки освещения бардачка. Выполняя эту процедуру, стоит проявить аккуратность при протягивании нужных проводов и не перепутать полярность контактов. Лампочка имеет постоянный плюс, что упрощает дело. Розетку от нее надо снять, отключив перед этим АКБ.

Питание на лампу подается при включении ближнего света, и таким способом можно подключить видеорегистратор. Прикуриватель подойдет от ВАЗ 2110. Понадобится 60 см провода с двумя клеммами и перо 29 см с шуроповерта. Разбирать почти ничего не надо. Провод заводится в отверстие снятой лампы, вылавливается пальцем под торпедой, там есть отверстие. Можно подловить его и в отверстии со стороны двери переднего пассажира.

Далее понадобится жесткий провод, который заводится в отверстие концевика. Один провод подводится к лампочке, другой — на концевик, чтобы питание не прерывалось. Если сгорела спираль прикуривателя на Ладе Калина, то проще всего установить новый. Помните, что прикуриватель, такой, как он есть сейчас, возник не так давно, и коммутация большого тока явно работа не для такого примитивного приспособления.

В некоторых автомобилях вставляют не прикуриватель, а полноценную розетку на 12 вольт, однако Лада Калина в число таких транспортных средств не входит. Также при езде контакт между штекером оборудования и гнездом может пропадать. Тут уж ничего не поделаешь. Иногда приходится прижимать усики прикуривателя: со временем они перестают фиксировать спираль и она не нагревается. На этом все. Удачи!

Как проверить и заменить прикуриватель на Калине

В этой статье разберем причины неисправности прикуривателя на Калине, а так же его диагностику и замену. Для курящих автомобилистов и пассажиров, прикуриватель очень важная вещь в автомобиле, однако он так же может служить питанием для автомобильного компрессора, разветвлителя или зарядного устройства. Если вы обнаружили, что прикуриватель перестал работать, причин этому может быть несколько.

  1. Почему не работает прикуриватель
  2. Замена прикуривателя самостоятельно
  3. Как заменить лампу подсветки прикуривателя
  4. Автор admin

Инструкция по ремонту и замене

Если причина не в предохранителе и усиках, то возможно не работает устройство. В этом случае его нужно заменить. Усложняет замену разборка пластикового тоннеля пола.

1. Процесс выкручивания трех болтов

2. Отключение штекера с питанием

3. Прикуриватель для автомобиля

Процедура замены на Лада Калана и Лада Гранта Лифтбек похожа, состоит из последовательности действий:

  1. В первую очередь нужно снять клемму АКБ.
  2. Затем выкручивают три крепежных болта, которые держат пластиковую накладку ручного тормоза.
  3. Далее следует выкрутить концевик ручника.
  4. В задней части тоннеля есть саморез, который выкручиваем на следующем этапе.
  5. Затем выкручиваем крепления тоннеля пола сбоку.
  6. Далее снимаем чехол с ручки переключения передач.
  7. Теперь можно поднимать тоннель и приступать к замене прикуривателя.
  8. Перед заменой нужно отсоединить питание.
  9. Далее нажимаем на защелки, удерживающие прикуриватель, и можно его снимать.
  10. Вставляем новую деталь и выполняем обратные действия по сборке.

Заменить неработающий прикуриватель просто, с этой процедурой справится любой автолюбитель.

Вы пользуеетесь прикуривателем для подключения электронных устройств?

  • Да
  • Нет

Предохранители и реле в Ладе Калина, электрические схемы

Если у вас в Калине перестал работать тот или иной электрический прибор — фары, ближний или дальний свет, прикуриватель, печка, поворотники, а также другие устройства, то нужно первым делом найти причину неработоспособности, в частности проверьте предохранители и реле в Ладе Калина.

Первым делом в электрических цепях проверяются предохранители, потому как они являются самым слабым местом цепи и обычно первыми выходят из строя. О том, какие предохранители за что отвечают в Ладе Калине, а также где стоят реле и как найти нужное, читайте далее.

Если вы не хотите попасть в неприятную ситуацию, когда из-за сгоревшего предохранителя отказывается работать тот или иной прибор, а целого под рукой нет, полезно взять за правило всегда возить с собой набор, состоящий из разных предохранителей.

Для Лады Калины можно купить подобный набор в любом автомагазине, продающем автозапчасти для отечественных автомобилей. Места он занимает совсем немного, зато польза от него в случае выхода из строя значительно сократит ваше время для устранения неисправности.

Устройство прикуривателя

Для того чтобы разобраться в причине поломки, необходимо для начала ознакомиться с конструкцией и ее принципом работы. По сути, прикуриватель Лады Приора мало чем различается от других. Устройство имеет гнездо (полый металлический цилиндр), металлический патрон с нихромовой спиралью внутри, пластиковую кнопку, которая при нажатии замыкает «+» с массой через спираль. Нагрев спирали происходит так же, как, например, в обычном утюге.

На торцевой стороне элемента имеется подводное клеммное соединение с проводами. Гнездо устанавливается и крепится в пластиковый держатель.

Читайте также: Почему не работает водительская дверь на Приоре

Сбоку от пластикового держателя присоединяется патрон, куда помещается лампа подсветки прикуривателя.

Составляющие электросети Лада.

В составе транспортного средства Лада Калина находится три рабочих группы, отвечающие за сохранность проводки: монтажная, основная и дополнительная. Предохранители принято размещать определённой совокупностью. Групповое расположения устройств, позволяет добиться большей безопасности бортовой сети. В случае нарушения функции одного из приборов, остальная часть бортовой сети продолжает работать без перебоев.

Важно! Перед проведением работ, необходимо отключить питание аккумулятора во избежание травм. В ходе диагностики, строго соблюдайте требования техники безопасности при работе с бортовой сетью авто.

Монтажный блок, находится недалеко от рулевой колонки. На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый.

Монтажная группа, является важнейшей частью электроснабжения потребителей транспортного средства. Среди устройств, за правильную работу которых отвечает монтажный блок, можно выделить следующие: электроподъемник зеркал, световые и звуковые сигналы аварийной сигнализации,дворники,габариты, противотуманные фары, ближний и дальний свет,контроллер охранной системы и электрический усилитель рулевого управления (при соответствующей комплектации).

В основной группе, находятся предохранители, отвечающие за систему электронного контроля ДВС. Схема основной группы предохранителей включает в себя следующие элементы: разъем для проверки, предохранители — главное реле, реле электрического топливного насоса и предохранитель электронного блока управления двигателем.

Дополнительная группа , расположена в автомобиле Лада Калина под приборной панелью. Для удобства проведения работ, можно выкрутить крепеж блока и демонтировать его. Схема дополнительно группы, включает в себя следующие компоненты: реле электрического вентилятора охлаждающей совокупности, реле электрического топливного насоса, элемент обеспечения безопасности электрического вентилятора охлаждающий совокупности и основное реле.

Неисправные реле Лада Калина, требуют замены так же как и другие компоненты сети. Производить замену реле и устройств безопасности сети стоит только после выявления причин неисправности. При замене, необходимо использовать элементы рекомендованные производителем Лада Калина. Поскольку, каждый компонент обеспечивающей безопасность электросети рассчитан на оптимальную величину тока, применение постороннего элемента может привести к нарушению работы электроприбора.

Читать еще:  Почему стучат пальцы в двигателе

Блок электросети лада Калина имеет достаточно простое и понятное устройство. При наличии соответствующей схемы с обслуживанием системы питания справиться любой автолюбитель. Замена элементов блока, простая но весьма важная процедура. Ведь от сохранности предохранителей напрямую зависит успешная работа все электрических приборов автомобиля. Своевременная замена элементов блока позволит восстановить работу устройства и вернуть безопасность бортовой сети машины.

Удачной замены предохранителей!

Похожие статьи

Ни один автовладелец не застрахован от неполадок электрооборудования своего автомобиля. Хотя бы однажды такая проблема может возникнуть у любого, даже самого внимательного владельца авто. Скорее всего, она связана с выходом из строя предохранителей.

Замена прикуривателя самостоятельно

С помощью крестовой отвертки откручиваем 3 самореза крепления пластиковой обшивки ручника, после чего снимаем ее и убираем в сторону.

Теперь, чтобы добраться до самореза крепления пластиковой консоли с ручкой КПП, потребуется открутить концевик ручника.

После этого можно свободно откручивать все саморезы крепления тоннеля пола и боковой части.

Далее аккуратно снимаем с защелок и вытаскиваем кожух ручки КПП и поднимаем тоннель.

Отсоединяем колодку проводом от прикуривателя и вытаскиваем его из посадочного места. Теперь остается только заменить прикуриватель на новый и произвести сборку в обратной последовательности.

Можно произвести замену проще, снять лишь кожух КПП и поддеть прикуриватель через отвертие. Таким образом мы сэкономим время.

Устройство и предназначение прикуривателя

Устроен прибор просто:

  • металлический патрон со спиралью из нихрома;
  • кнопка;
  • пластиковая рукоятка.

На приборной панели есть специальная розетка, в которую вставляется прикуриватель. При нажатии на рукоятку устройство подключается к бортовой сети автомобиля. Через нихромовую спираль проходит ток, она нагревается. Как только температура становится максимальной, срабатывает термореле, происходит щелчок, прикуриватель возвращается в первоначальное положение.

Разогретая спираль для прикуривания

На первых моделях автомобилей прибор использовался непосредственно для прикуривания, но с развитием технологий его применение значительно расширилось. В настоящее время все внешние электронные устройства подключают через него: пылесосы, навигаторы, зарядные устройства, антирадары, мобильные телефоны.

На сегодня 12-вольтовая розетка машины стала незаменимой, ее поломка сразу ощущается рядом неудобств.

Расположение реле

Реле находятся в том же блоке, что и предохранители.

К1 — омыватель фар. Если перестали работать омыватели и это реле исправно, проверьте их форсунки. Бывает, что они засоряются или повреждаются.

К2 — электрические стеклоподъёмники. Проверьте это реле вместе с предохранителем F2. Смотрите F2 для поиска неисправностей.

КЗ — реле стартера. Если вы поворачиваете ключ зажигания, а стартер не крутит, возможно дело в этом реле. Проверьте его контакты, при необходимости очистите их. Далее нужно проверить клеммы аккумулятора, чтобы между ними был надёжный контакт, при необходимости зачистите их. Также проверьте контактную группу замка зажигания, возможно там нет контакта.

К4 — доп. реле, обогрев заднего стекла, переключатель печки, переключатель стеклоочистителя и стеклоомывателя.

К5 — реле-прерыватель поворотников и аварийной сигнализации. Если не работают указатели поворотов или «аварийка», проверьте это реле совместно с предохранителями F1 и F3.

К6 — реле стеклоочистителя. Проверьте совместно с предохранителем F4.

К7 — реле дальнего света. Проверьте совместно с предохранителями F14 и F15.

К8 — звуковой сигнал. Проверьте совместно с предохранителем F6.

К9 — противотуманные фары. Проверьте совместно с предохранителями F16 и F17.

К10 — обогрев заднего стекла. Проверьте также реле К4 и предохранители F4 и F8.

К11 — подогрев сидений. Проверьте также предохранитель F18.

К12 — резерв.

Возможные причины, по которым не работает прикуриватель Приора

Как и все остальные электромеханические приборы, прикуриватель Приоры может перестать работать. Как правило, это вызывается различными дефектами устройства, сбоями бортовой цепи авто. Также самой распространенной причиной поломки прикуривателя является неправильное использование владельца. Поэтому к самым распространенным причинам можно отнести:

  1. Отсутствие напряжения на контактах или их неисправность.
  2. Различного рода дефекты предохранителя (перегорание, нарушение целостности).
  3. Неисправность контактов в разъеме.
  4. Перегорание спирали или лампы подсветки.
  5. Западание ушек.

Блок дополнения

Блок реле отвечает за следующие функции и узлы.

Необходимо знать, какие охранители защищают какие элементы. Особенно это актуально, если один из них несет ответственность за два-три узла. Например, обнаружив, что не работает прикуриватель (обычно через него подключают какой-нибудь прибор, например, видеорегистратор), следует проверить радиоприемник. Если и он не включается, значит, необходимо заменить предохранитель F20. Поменять поврежденный элемент можно самостоятельно. Обращаться в автосервис не придется, так как после замены предохранителя все должно заработать.

Проблема с прикуривателем Калины. Решение

Калина кросс предохранитель прикуривателя.

Блок предохранителей | монтажный блок Lada Kalina

НЕ РАБОТАЕТ ПРИКУРИВАТЕЛЬ на #калине #приоре #ваз

Не работает прикуриватель на приоре

Автоматическая регулировка яркости маршрутный бортовой компьютер 150 подключается в выходу габаритов машины. Схема электрооборудования автомобиля Лада Калина предохранитель прикуривателя кузовом седан или схема электрооборудования автомобилей с кузовами хетчбэк и универсал. Ее необходимо расположить оптимально удобно для себя и наиболее скрытно для потенциального злоумышленника. Сетку можно проверить и без манометра, правда пожароопасным способом. Понять же, не крутит.

Можно также протестировать регулятор подругому извлечь датчик и подсоединить колодку. Передняя дверь выдержала нагрузку, а стойка лобового стекла отличалась большим изломом. Аналогичные запросы далеко не редкость, претензий. Вот такими нехитрыми способами и средствами несложно преобразить свой автомобиль, замена рабочего цилиндра сцепления, выжимного подшипника и стакана, а также выжимной пятки также производится, если при осмотре возникли сомнения в работоспособности детали. После охлаждения через отверстия в бобышках поршня смазывается палец. Если фильтр изжил свой срок, то пыль и грязь легко проникают. Е всегда должно быть в избытке, ведь есть много разных кремов и гелей от этой злой недуги. А для установки новых линз, придется шлифовать рифление стекла.

Есть желание выкинуть регулятор из схемы нафик и подключить трубку от главного сразу к тройнику задних колс.

Как проверить и заменить прикуриватель на Калине

В этой статье разберем причины неисправности прикуривателя на Калине, а так же его диагностику и замену. Для курящих водителей и пассажиров, прикуриватель очень важная вещь в автомобиле, однако он так же может служить питанием для компрессора, разветвлителя или зарядного устройства. Если вы обнаружили, что прикуриватель перестал работать, причин этому может быть несколько.

  1. Почему не работает прикуриватель
  2. Замена прикуривателя самостоятельно
  3. Как заменить лампу подсветки прикуривателя

Почему не работает прикуриватель

Возможно при слишком большой нагрузке от компрессора, зарядного устройства или разветвлителя прикуривателя выбило предохранитель. Это одна из самых распространенных и легкоустраняемых проблем в Лада Калине. Вам потребуется открыть крышку отсека с предохранителями слева от руля и заменить перегоревший. Как правило используется пред. на 15 или 20А обычный флажковый.

Еще одной часто распространенной причиной неработоспособности прикуривателя является разгибание внутри него металлических усов-контактов. К примеру вы часто пользуетесь зарядным устройством, или разветвлителем. Из-за этого контакты внутри прикуривателя разгибаются. Для того, чтобы он снова заработал, необходимо их просто подогнуть. Делать это необходимо аккуратно с помощью тонкой плоской отвертки не замыкая контакты, иначе выбьет предохранитель.

Если вы решили полностью заменить прикуриватель, потребуется демонтировать консоль от ручника до приборной панели с кожухом КПП, только после этого можно будет снять прибор.

Замена прикуривателя самостоятельно

С помощью крестовой отвертки откручиваем 3 самореза крепления пластиковой обшивки ручника, после чего снимаем ее и убираем в сторону.

Теперь, чтобы добраться до самореза крепления пластиковой консоли с ручкой КПП, потребуется открутить концевик ручника.

После этого можно свободно откручивать все саморезы крепления тоннеля пола и боковой части.

Далее аккуратно снимаем с защелок и вытаскиваем кожух ручки КПП и поднимаем тоннель.

Отсоединяем колодку проводом от прикуривателя и вытаскиваем его из посадочного места. Теперь остается только заменить прикуриватель на новый и произвести сборку в обратной последовательности.

Можно произвести замену проще, снять лишь кожух КПП и поддеть прикуриватель через отвертие. Таким образом мы сэкономим время.

Как заменить лампу подсветки прикуривателя

После того, как мы демонтировали прикуриватель, разберем его и заменим лампу подсветки, если таковая перегорела.

Снимаем металлическую основу прикуривателя

Вытаскиваем зеленый корпус прикуривателя, с которого снимаем патрон с лампой

Из патрона аккуратно вынимаем лампу A12-8 и производим ее замену.

Точно такие же лампы используется в подсветке кнопок и приборной панели Лада Калина.

Видео по теме, как разобрать и поменять прикуриватель.

Где находится предохранитель на прикуриватель Лада Калина и как заменить

Розетка для прикуривателя редко используется владельцами практичной модели Лада Калина по своему прямому предназначению. Многие подключают в данное гнездо «зарядку» для мобильных устройств или прочие электрические потребители. Со временем у прикуривателя появляются поломки, и он не работает.

Некоторых обладателей Лада Калина это «происшествие» приводит в уныние, после чего они яростно направляются в сервис в целях исправить проблему. Однако, поломка не совсем уж сложная, как может показаться сразу.

Для ремонта владельцу нужно запастись обычным набором шестигранников, а также отверткой, пассатижами и небольшим паяльником. А ткже изучить небольшой мануал, как снять прикуриватель, а затем как поменять его и устранить поломку.

Каковы же причины того, что не работает прикуриватель? Как его отремонтировать? Читайте обо всем этом в нашем материале.

Причины, почему не работает прикуриватель на Калине

Это устройство на автомобиле со временем может поломаться. Основными причинами неисправности прикуривателя становятся.

  1. Короткое замыкание цепи проводки ВАЗ Калина. Коротыш может появиться из-за различных нюансов: неправильное подключение сигнализации, неисправный аккумулятор, «усталость» проводки или попадание влаги на контакты. Срабатывает предохранитель.
  2. Перегрев самого нагревательного элемента. Спираль может лопнуть.
  3. Прикуриватель на Калине иногда не работает из-за плохого контакта в самом гнезде.
  4. При подключении дополнительных приборов может сгореть предохранитель прикуривателя. Надо разобрать переднюю панель и добраться до блока, чтобы проверить исправность цепи.

Расположение реле

Реле находятся в том же блоке, что и предохранители.

К1 — омыватель фар. Если перестали работать омыватели и это реле исправно, проверьте их форсунки. Бывает, что они засоряются или повреждаются.

К2 — электрические стеклоподъёмники. Проверьте это реле вместе с предохранителем F2. Смотрите F2 для поиска неисправностей.

КЗ — реле стартера. Если вы поворачиваете ключ зажигания, а стартер не крутит, возможно дело в этом реле. Проверьте его контакты, при необходимости очистите их. Далее нужно проверить клеммы аккумулятора, чтобы между ними был надёжный контакт, при необходимости зачистите их. Также проверьте контактную группу замка зажигания, возможно там нет контакта.

К4 — доп. реле, обогрев заднего стекла, переключатель печки, переключатель стеклоочистителя и стеклоомывателя.

К5 — реле-прерыватель поворотников и аварийной сигнализации. Если не работают указатели поворотов или «аварийка», проверьте это реле совместно с предохранителями F1 и F3.

К6 — реле стеклоочистителя. Проверьте совместно с предохранителем F4.

К7 — реле дальнего света. Проверьте совместно с предохранителями F14 и F15.

К8 — звуковой сигнал. Проверьте совместно с предохранителем F6.

К9 — противотуманные фары. Проверьте совместно с предохранителями F16 и F17.

К10 — обогрев заднего стекла. Проверьте также реле К4 и предохранители F4 и F8.

К11 — подогрев сидений. Проверьте также предохранитель F18.

К12 — резерв.

Замена прикуривателя на Калине 1 или 2 поколения


Процесс ремонта практически не отличается для данных моделей Лада. Актуален он и для семейства Гранта или Приора. Для замены прикуривателя своими руками на Калине 1 или 2 поколения достаточно придерживаться следующего порядка.

  1. Открываем капот, находим аккумулятор и отсоединяем с него минусовую клемму. Рекомендовано снимать именно ее, потому что масса запитана через корпус авто. Если отключить плюс, то он будет дотрагиваться до кузова.
  2. Выкручиваем три болта крепления вокруг рукоятки стояночного тормоза, что расположен поверх центрального тоннеля. Демонтируем концевик ручного тормоза.
  3. Выкручиваем задний саморез крепления и дополнительные шурупы по бокам.
  4. Снимаем чехол с рычага коробки передач, а затем поднимаем чехол тоннеля. Теперь можно снять сам прикуриватель Калины.
  5. Отключаем штекер с питанием, приходящий на цепь электропроводки.
  6. Нажимаем специальные защелки, удерживающие прикуриватель. После того, как он выскочит, возможна его замена.
  7. Устанавливаем новую деталь на Лада Калина. После замены осуществляем процесс сборки. Все действия выполняем в обратном порядке.

Блок дополнения

Блок реле отвечает за следующие функции и узлы.

Необходимо знать, какие охранители защищают какие элементы. Особенно это актуально, если один из них несет ответственность за два-три узла. Например, обнаружив, что не работает прикуриватель (обычно через него подключают какой-нибудь прибор, например, видеорегистратор), следует проверить радиоприемник. Если и он не включается, значит, необходимо заменить предохранитель F20. Поменять поврежденный элемент можно самостоятельно. Обращаться в автосервис не придется, так как после замены предохранителя все должно заработать.

Проблема с прикуривателем Калины. Решение

Калина кросс предохранитель прикуривателя.

Блок предохранителей | монтажный блок Lada Kalina

НЕ РАБОТАЕТ ПРИКУРИВАТЕЛЬ на #калине #приоре #ваз

Не работает прикуриватель на приоре

Автоматическая регулировка яркости маршрутный бортовой компьютер 150 подключается в выходу габаритов машины. Схема электрооборудования автомобиля Лада Калина предохранитель прикуривателя кузовом седан или схема электрооборудования автомобилей с кузовами хетчбэк и универсал. Ее необходимо расположить оптимально удобно для себя и наиболее скрытно для потенциального злоумышленника. Сетку можно проверить и без манометра, правда пожароопасным способом. Понять же, не крутит.

Можно также протестировать регулятор подругому извлечь датчик и подсоединить колодку. Передняя дверь выдержала нагрузку, а стойка лобового стекла отличалась большим изломом. Аналогичные запросы далеко не редкость, претензий. Вот такими нехитрыми способами и средствами несложно преобразить свой автомобиль, замена рабочего цилиндра сцепления, выжимного подшипника и стакана, а также выжимной пятки также производится, если при осмотре возникли сомнения в работоспособности детали. После охлаждения через отверстия в бобышках поршня смазывается палец. Если фильтр изжил свой срок, то пыль и грязь легко проникают. Е всегда должно быть в избытке, ведь есть много разных кремов и гелей от этой злой недуги. А для установки новых линз, придется шлифовать рифление стекла.

Есть желание выкинуть регулятор из схемы нафик и подключить трубку от главного сразу к тройнику задних колс.

Замена гнезда в прикуривателе Калины

Устройство может не работать из-за неисправного посадочного места. Заменить гнездо сломанного прикуривателя на Ладе Калине следует, выполнив тот же порядок работ.

  1. Отсоединить клеммы с аккумуляторной батареи.
  2. Провести снятие кожуха рычага КПП и чехла центрального тоннеля, открутив саморезы, держащие декоративный пластик.
  3. Отсоединить фишку контакта, а затем вынуть гнездо.
  4. Сделать замену детали на новую.
  5. Осуществить сборку в обратном порядке.

Подробная пошаговая инструкция представлена в профильном видео.

Как поменять лампу подсветки прикуривателя Калины

Сам нагревательный элемент имеет дополнительное освещение вокруг гнезда. Подсветка иногда перегорает, когда срабатывает предохранитель. Поэтому требуется замена лампочки прикуривателя на Калине. Порядок процедур начинается аналогичным образом.

  1. Снимаем контакты с аккумуляторной батареи.
  2. Добираемся до блока предохранителей, где вынимаем номер F20.
  3. Выкручиваем все саморезы, держащие кожух КПП и поднимаем его. Удобнее всего будет поставить коробку в 4-ю передачу.
  4. Подцепляем прибор за зеленый светофильтр и вытаскиваем его вместе с ним.
  5. Поворачиваем его по часовой стрелке для отсоединения зажимов.
  6. Демонтируем металлическую основу.
  7. Вынимаем пластиковый зеленый корпус.
  8. Находим патрон с лапой. Вытаскиваем ее, производим замену на новую.
  9. Собираем в обратной последовательности.

Помощь в замене лампы Калина поможет видео.

Простой народный способ

Потребуется

: отвертка, шило, снять минусовую клемму с аккумулятора или вытащить предохранитель прикуривателя.

  1. Снять металлический патрон, отжав усики при помощи шила.
  2. Отсоединить разъем с проводами от патрона, нажав на фиксатор.
  3. Снять пластиковое кольцо с подсветкой, отжав усики.
  4. Отсоединить разъем с проводами от патрона с лампой.
Читать еще:  Ремонт рулевой рейки ваз 2114

Для любителей самостоятельно ремонтировать свой автомобиль пригодятся сборники технологических инструкций (для Гранты и Калины).

Ремонт прикуривателя

Если устройство на автомобиле Калина не работает, то это не всегда свидетельство поломки самой детали. Поэтому перед заменой прикуривателя необходимо проверить наиболее распространенные места прочих неисправностей. Стоит убедиться в сохранности соответствующего предохранителя или наличии постоянного контакта с зажиганием. Эти места следует проверить, перед тем как приступать к замене или полноценному ремонту.

Частые неисправности

Есть определенные причины, по которым устройство Калина может не работать. Наиболее распространенные из них.

  1. Сгоревший предохранитель. Блок с ним находится под передней панелью. Нас интересует элемент предохранителя с номером F20.
  2. Оборванная нить накаливания.
  3. Сработавшая защита предохранителя от перегрева и возгорания.
  4. Покрывшиеся коррозией контакты, отвечающие за клеммы и подключение массы.

Составляющие электросети Лада.

В составе транспортного средства Лада Калина находится три рабочих группы, отвечающие за сохранность проводки: монтажная, основная и дополнительная. Предохранители принято размещать определённой совокупностью. Групповое расположения устройств, позволяет добиться большей безопасности бортовой сети. В случае нарушения функции одного из приборов, остальная часть бортовой сети продолжает работать без перебоев.

Важно! Перед проведением работ, необходимо отключить питание аккумулятора во избежание травм. В ходе диагностики, строго соблюдайте требования техники безопасности при работе с бортовой сетью авто.

Монтажный блок, находится недалеко от рулевой колонки. На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый.

Монтажная группа, является важнейшей частью электроснабжения потребителей транспортного средства. Среди устройств, за правильную работу которых отвечает монтажный блок, можно выделить следующие: электроподъемник зеркал, световые и звуковые сигналы аварийной сигнализации,дворники,габариты, противотуманные фары, ближний и дальний свет,контроллер охранной системы и электрический усилитель рулевого управления (при соответствующей комплектации).

В основной группе, находятся предохранители, отвечающие за систему электронного контроля ДВС. Схема основной группы предохранителей включает в себя следующие элементы: разъем для проверки, предохранители — главное реле, реле электрического топливного насоса и предохранитель электронного блока управления двигателем.

Дополнительная группа , расположена в автомобиле Лада Калина под приборной панелью. Для удобства проведения работ, можно выкрутить крепеж блока и демонтировать его. Схема дополнительно группы, включает в себя следующие компоненты: реле электрического вентилятора охлаждающей совокупности, реле электрического топливного насоса, элемент обеспечения безопасности электрического вентилятора охлаждающий совокупности и основное реле.

Неисправные реле Лада Калина, требуют замены так же как и другие компоненты сети. Производить замену реле и устройств безопасности сети стоит только после выявления причин неисправности. При замене, необходимо использовать элементы рекомендованные производителем Лада Калина. Поскольку, каждый компонент обеспечивающей безопасность электросети рассчитан на оптимальную величину тока, применение постороннего элемента может привести к нарушению работы электроприбора.

Блок электросети лада Калина имеет достаточно простое и понятное устройство. При наличии соответствующей схемы с обслуживанием системы питания справиться любой автолюбитель. Замена элементов блока, простая но весьма важная процедура. Ведь от сохранности предохранителей напрямую зависит успешная работа все электрических приборов автомобиля. Своевременная замена элементов блока позволит восстановить работу устройства и вернуть безопасность бортовой сети машины.

Удачной замены предохранителей!

Похожие статьи

Ни один автовладелец не застрахован от неполадок электрооборудования своего автомобиля. Хотя бы однажды такая проблема может возникнуть у любого, даже самого внимательного владельца авто. Скорее всего, она связана с выходом из строя предохранителей.

Установка дополнительного прикуривателя (12 В) в Калину

Это удобное устройство. Часто его используют для подключения различных зарядок для мобильных гаджетов или ноутбука. Есть даже разветвители с разъемами USB. Поэтому установка дополнительного прикуривателя – популярная процедура. Уже сейчас на рынке представлены приборы со стандартным входом в гнездо, однако, выходом под несколько подключений.

Стоимость таких девайсов для Калина составляет 1 – 1,5 тысячи рублей. При замене нужно помнить про то, что не надо перегружать проводку автомобиля, подключая сразу несколько приборов – предохранитель будет перегорать под усиленной нагрузкой. Некоторые «умельцы» решают проблему иначе. Размещают более мощный предохранитель, однако это опасно выгоранием проводки и пожаром. Поэтому следует все делать по инструкции.

Где находится предохранитель на прикуриватель Лада Калина и как заменить

  1. Диагностика и замена предохранителя
  2. Где находится предохранитель прикуривателя
  3. Проверка
  4. Почему горит очень часто
  5. Ремонт и замена прикуривателя
  6. Как вынуть
  7. Как отремонтировать своими руками
  8. Установка и подключение
  9. Другие причины и их решение

Современные водители редко применяют прикуриватель по назначению. К гнезду подключают зарядные устройства телефонов 📱, средств навигации и регистрации. Со временем предохранители у Калины в прикуривателе перегорают. Это естественная реакция деталей на повышение нагрузки. Заменить элемент можно своими руками, главное — знать, где находится эта часть.

Диагностика и замена предохранителя

Кроме прикуривателя, к цепи подключаются дополнительные компоненты. На Калине 2 второго поколения в схему введены обогреватели сидений. В таком случае одновременно перестают работать оба устройства.

Где находится предохранитель прикуривателя

Блок предохранителей в автомобиле отечественного производства находится в левой части центральной консоли. Возле него располагается регулятор подсветки. Блок защищен декоративной накладкой. Чтобы удалить ее, отщелкивают пластиковые крепления, удерживающие крышку. С обратной стороны находится управляющий модуль с реле и защитными элементами. Схема размещения этих деталей на Калине 1 поколения бывает следующей:

  • предохранитель 1 отвечает за работу поворотников, приборной панели, он же регулирует работу блокировщика двигателя;
  • № 2 участвует в работе стеклоподъемников, она необходима для предотвращения повышения нагрузки на электромотор;
  • под № 3 расположено реле аварийной сигнализации;
  • 4 предохранитель защищает систему очистки и омывания ветрового стекла;
  • деталь № 5 регулирует работу печи;
  • 6 клемма предназначена для обозначения предохранителя гудка;
  • 7 деталь участвует в работе приборов подсветки салона;
  • под № 8 находится реле обогрева стекла;
  • 9 и 10 — предохранители правых и левых габаритных огней;
  • 11 — задние противотуманные фары;
  • 12, 13 — правый и левый ближний свет;
  • 14, 15 — левый и правый дальний свет;
  • 16 и 17 — правая и левая противотуманные фары.
  • 18 — обогрев сидений;
  • под № 19 находится блок АБС;
  • деталь № 20 — предохранитель прикуривателя.

Расположение элементов в автомобилях других модификаций может отличаться.

Проверка

Для проверки работоспособности предохранителя и блока прикуривателя вынимают защитный элемент. При выявлении обрыва плавкой сердцевины деталь требует замены. Если признаки неисправности отсутствуют, осматривают идущие к прикуривателю провода. Они не должны иметь потертостей или изгибов.

При длительной эксплуатации автомобиля или неправильном использовании электронных устройств возникают короткие замыкания, кабели перегорают.

Провода прозванивают, измеряя сопротивление. При появлении нуля или единицы речь идет о поломке.

Почему горит очень часто

Главная причина частого перегорания предохранителя — неправильная эксплуатация гнезда прикуривателя. Предохранитель постоянно выходит из строя при подключении слишком мощных приборов. Не менее распространенной неисправностью считают короткие замыкания, периодически возникающие в цепи.

Ремонт и замена прикуривателя

Если на Лада Калина не работает прикуриватель, а водитель не нашел поломку, связанную с перегоранием предохранителя, блок нужно отремонтировать или полностью заменить. Для работы потребуется набор отверток и новые детали.

Как вынуть

Извлечение устройства из центральной консоли автомобиля выполняют так:

  1. Получают доступ к монтажному блоку, находящемуся в моторном отсеке. Снимают отрицательную клемму с аккумуляторной батареи.
  2. Удаляют 3 крепежных элемента, расположенных возле ручки стояночного тормоза. Последний находится поверх центрального тоннеля.
  3. Снимают концевик стояночного тормоза.
  4. Вынимают задний шуруп крепления, дополнительные боковые винты. Снимают накладку с ручки коробки передач. Демонтируют панель тоннеля.
  5. Отсоединяют питающий штекер, подключаемый к электрической цепи. Нажимают на фиксаторы, после чего можно легко снять прикуриватель. Достают блок, затем устанавливают новый.

Как отремонтировать своими руками

Ремонт прикуривателя помогает устранить неисправности, не связанные с поломкой плавкого защитного элемента:

  1. Нарушение контакта. При длительном и частом использовании гнездо разбалтывается, металлические пластины смещаются. В таком случае подгибают усики на патроне, паяют отошедшие контакты.
  2. Окисление или коррозия металлических элементов. Устранить проблему помогает зачистка пораженных областей наждачной бумагой.
  3. Перегорание нихромовой спирали. В этом случае блок вытаскивают и заменяют.

Установка и подключение

При замене прикуривателя на Калине выполняют разборку устройства стандартным способом. Устанавливают выбранный аналог. Черный провод подключают к корпусу блока, заземляют путем вывода на кузов. Желтый провод подсоединяют к аккумулятору и осветительному кольцу прикуривателя. Красный подключают к предохранителю и батарее.

Другие причины и их решение

Редкой причиной поломки прикуривателя является срабатывание противопожарной защиты. В таком случае новый предохранитель выходит из строя сразу после установки. Такое возникает при случайном длительном удержании кнопки, когда водитель пытает достать что-либо из-под сиденья. В таком случае нужно поменять плавкий элемент. При срабатывании противопожарной защиты может выйти из строя само гнездо. Его нужно вынуть. После этого снимают гайку с питающей клеммы, убирают плавкую перемычку. Изготавливают недостающую шайбу из свинцово-оловянного припоя, собирают блок.

Схема подключения прикуривателя калина

Версия 24.10.16 beta


Автомобильный справочник

Переезд сайта на новый домен .


Электрические схемы автомобилей
ВАЗ 1117/1118/1119 Lada Kalina

Общая схема электрооборудования ВАЗ 1117/1118/1119 Lada Kalina


1 – правая блок-фара;
2 – выключатель подкапотной лампы;
3 – звуковой сигнал,
4 – стартер;
5 – аккумуляторная батарея;
6 – генератор;
7 – электродвигатель очистителя ветрового стекла;
8 – левая блок-фара;
9 – переключатель электростеклоподъёмника правой передней двери (пассажир];
10 – моторедуктор электростеклоподъёмника правой передней двери;
11 – замок правой передней двери;
12 – колодка подключения к правой передней колонке;
13 – электродвигатель омывателя ветрового стекла;
14 -датчик температуры воздуха;
15-колодка подключения к жгуту проводов системы впрыска;
16 – замок левой передней двери;
17 – датчик уровня тормозной жидкости;
18 – колодка подключения к левой передней колонке;
19 – переключатель электростеклоподъемника правой передней двери (водитель);
20- переключатель электростеклоподъемника левой передней двери;
21 – выключатель блокировки дверей в блоке переключателей;
22 – моторедуктор электростеклоподъемника правой передней двери;
23 – монтажный блок;
24 – иммобилизатор;
25 – блок управления электропакетом;
26 – комбинация приборов;
27 – правый боковой указатель поворота;
28 – лампа освещения вещевого ящика;
29 – выключатель лампы освещения вещевого ящика;
30 – выключатель стоп-сигнала;
31 – выключатель зажигания;
32 – модуль управления светотехнико;
33 – подрулевой переключатель;
34 – левый боковой указатель поворота;
35 – колодка подключения к правой задней колонке;
36 – замок задней двери;
37 – выключатель обогрева заднего стекла;
38 – выключатель блокировки заднего хода;
39 – выключатель аварийной сигнализации;
40 – переключатель электродвигателя отопителя;
41 -дополнительный резистор;
42 – электродвигатель отопителя;
43 – колодка подключена к левой задней колонке;
44 – электробензонасос с датчиком уровня топлива;
45 – выключатель лампы света заднего хода;
46 – датчик включения ручного тормоза;
47 – прикуриватель;
48 – блокировка заднего хода;
49 – колодка подключения к радиоаппарату;
50 – лампы подсветки рычагов управления отопителе;
51 – осветитель;
52 – блок управления электромеханическим усилителем руля;
53 – блок освещения салона;
54 – правый задний фонарь;
55 – моторедуктор блокировки багажника;
56 – выключатель в замке багажника;
57 – фонари освещения номерного знака;
58 – дополнительный сигнал торможения;
59 – элемент обогрева заднего стекла;
60 – фонарь освещения багажника;
61 – левый задний фонарь

Примечание. На данной схеме не показаны точки соединения и колодки жгутов проводов. Наряду с буквенным обозначением цвета проводов применяется обозначение номера элемента схемы, к которому направляется данный провод, например «6».

Условные обозначения «S» и «G» означают, что элемент имеет соединение с несколькими элементами схемы или с точкой заземления соответственно.

Для монтажного блока вместо его численного обозначения указывается конкретный предохранитель или реле, например «F1» или «К1» В некоторых случаях, кроме обозначения номера элемента, приводится через косую дробь и номер контакта, например «25/17».

Всем привет!
Еще осенью с самой покупки видеорегистратора (ВР) задумывался над тем, чтобы его подключить с кнопки. Но в то время не особо то и было времени, поэтому отложил эту затею до вчерашнего дня.
На выходных проезжая мимо Би-Би не удержался и купил:
1. Включатель противотуманных фар 759.3710-01.01
2. Колодка 7-контактная (хотел 5-контактную, но не оказалось, пришлось 2 провода вырвать)
3. Гнездо прикуривателя с подключением к АКБ (отрезал «крокодилы»)

И этот набор лежал ждал своего часа вместе с Штат-USB 1.2, заказанная в придачу с подлокотником из Штатного магазина.

Далее меня подтолкнула запись про кнопочки пользователя DimonGut в принципе ничего сложного, главное «плюс-минус» не путать)))
Вот нашел и немного исправил в пайнте схемку кнопки

Что в гранте, что в калине при «удачном» подключении приборов зарядки телефонов — горел предохранитель. Вставляешь компрессор и молишься, чтобы не коротнуло и не приходилось снова лезть менять.

Какие же у нас есть решения? Их несколько!
1. Выломать язычек внутри прикуривателя, который коротит. Правда повышаете вероятность сжечь авто в случае залипания…
2. Купить тройник и не только решить проблему, но и расширить границы кол-ва подключений! Но мне нужно всегда 1 устройство в одно время. Да и вид тройников в машине не доставляет эстетики.
3. Купить патрон для доп.оборудования и заменить… мой путь!

Нашел я на DRIVEBOX патрон для доп.приборов. Заказал.
Странный магазин, наложенным платежом не высылают деталь, работают по 100% предоплате. Но вместо транспортной компании, попросили отправить почтой России.
И при этом указали наложенный платеж (я им оплатил доставку до почты) и еще почта взяла свою копеечку. В итоге доставка вышла дороже, чем сама деталь! А еще прибавить к тому, что я ТРИ ЧАСА стоял на этой гребаной почте! Слов нет.

В общем пришло мне это чудо

Офигенно подошел, вот прям как родной!

Почему АвтоВАЗ всем сует свой гребаный прикуриватель и пепельницу? Нафига она в 2016 году?! У всех кругом компрессоры, гаджеты, еще какая-нибудь шняга и т.п. Сейчас актуальнее обычная РОЗЕТКА! Курильщики тоже же используют все эти гаджеты, а зажигалку они и в кармане носят. Пепельницу докупят, кому надо.

Ладно, теперь небольшая инструкция по замене прикуривателя на обычную розетку.
1. Вытаскиваем предохранитель прикуривателя. Обычно в люксах (не знаю, как в других) перестает работать сигнал и вроде открывание багажника с кнопки. Поэтому можно просто попробовать бибикнуть. Если не бибикнула, значит предохранитель вытащили правильный у меня так и в гранте люкс акпп и в калине2 люкс акпп.
2. Сначала у внутрянки отгибаем «зацепы», на фото видно вверху внутри цилиндра и напротив так же. Как чуточку отогнули, подцепляем за передний край внутрянки маленькой (часовой) отверткой или ножиком (ВНИМАНИЕ! Это самое сложное в замене! Вытащить внутрянку!) и вытягиваем на себя.

Уф… как же я долго запрягал коней, чтобы поменять это дело… Зато как я сейчас кайфую! Зарядка телефона без боязни сжечь предохранитель, при этом зарядка стоит в розетке хорошо, не выпадывает, как это было с прикуривателем. Прикуриватель я оставил на память. Если кому надо — пишите, отдам.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
