Как снять обшивку двери пассат б5

Как снять обшивку водительской двери с автомобилей разных марок

Многие мото и автолюбители предпочитают хоть немного, но разбираться в собстенной технике. Это желание вполне обосновано – мало того, что транспорт не редко ломается достаточно далеко от мастерских и СТО, в дороге, так еще и часто значительно проще и дешевле с некоторыми поломками справляться самостоятельно.

Замена обивки или чехлов на сиденья, обшивки на водительскую дверь или любую другую часть салона – одна из самых простых операций. Это вполне можно сделать самостоятельно, ощутимо сэкономив на услугах специалистов.

Общая схема

В целом можно сформулировать общую инструкцию о том, как снять обшивку на дверях на любом автомобиле. При этом стоит учесть, что в некоторых моделях могут несколько отличатся нюансы (большее количество болтов, немного иной доступ к стеклоподъемникам и так далее). Поэтому сначала имеет смысл рассмотреть алгоритм в целом и только потом – переходить на частности.

Общий алгоритм можно сформулировать в четырех последовательных шагах:

  1. В первую очередь нужно добраться до блока управления стеклоподъемников и регулирования зеркал (если речь идет об электронике). Для этого откручивается винт, спрятанный под резиновой прокладкой в углублении ручки. Не самой металлической ее части, а «ямки» в поверхности двери.
  2. Следующий шаг – снятие карты двери. Как правило, она скрывается в под решеткой музыкальной колонки (ее может иметь как водительская дверь, так и пассажирская). Решетку снимать аккуратным поддеванием с шилом или ножом, затем открутить винты на самой карте.
  3. Откручиваются винты под дверью, расположенные непосредственно под открытой дверью и скрытые обычно материалом или войлоком (реже – поролоном). Важно также снять пластиковые крышечки возле ручек (часто снимаются обычным стягиванием в левую сторону), выкрутить фишки блокиратора дверей.
  4. Последний этап – осторожно снять обшивку, потянув ее на себя. При этом важно следить, чтобы случайно не потянуть и не оборвать электрические провода (на колонки, зеркала, прочее).

В новых моделях под обшивкой практически всегда расположен дополнительный слой изолята от влаги и шума.

Рассмотрим частные случаи.

Обшивка двери на Фольксваген

Инструкция о том, как снять обшивку водительской двери Фольксваген будет немного отличаться от описанного выше алгоритма. Хотя бы за счет того, что во многих моделях приходится иметь дело с панелью управления в ручке.

Чтобы вытащить консоль управления в Фольксвагене нужно осторожно поддеть защелку на ручке и оттянуть ее вверх. Консоль удерживается клипсами, поэтому вытаскивать ее нужно осторожно, поэтапно отсоединив разъемы с проводами.

Обшивка на водительскую дверь в Фольксваген фиксируется, как правило, тремя винтами крепления (более крупными) – их нужно открутить, а затем снять и три винтика (звездочкой), врученные в дверь снизу. Еще один болт – на внутренней стороне двери, возле зеркала.

Следующий шаг – остороженько отщелкнуть клопы, на которые посажена водительская дверь Фольксвагена. Легче всего это сделать, потянув снизу за крайние части на себя. Затем обшивку приподнять и вытащить из пазов. Не дергая ее, отсоединить поочередно: привод замка, разъем габарита, привод зеркал Фольксвагена. После этого можно снять материал и делать то, что нужно.

Вариант для Шкода Октавия и Хюндай Акцент

Инструкция о том, как снять обшивку водительской двери Шкода Октавия также немного отличается. Сначала выкручиваются саморезы по всему периметру двери Шкода Октавия (Акцент), затем снимается накладка в ее углу. И только потом можно приступать к отсоединению панели с блоком управления зеркалами и съему пластиковой накладки на ручке. Для Акцента с механическими стеклоподъемниками рекомендуется засунуть под них ткань. Под блоком Шкода Октавия, как и в Фольксвагене, расположены три крупных болта, на которых крепится обшивка. Также потребуется выкрутить саморез под ручкой открывания водительской двери Шкода Октавия и последовательно отключить все разъемы.

Инструкция для Рено Логан и Сандеро

Объяснение как снять обшивку водительской двери Рено Логан также подойдет и для Сандеро. В отличие от той же Шкода Октавия, на Рено Логан обшивка на водительской двери удерживается на четырех точках и динамике.

Сначала нужно снять рычаг ручки – там всего один саморез. Затем отверткой поддевается защитная крышка динамика, под которой скрыты пять винтиков. Откручиваем их и переходим к серебристой накладке передней ручке, фиксируемой в двух точках (вторую разработчики Рено Логан спрятали в подлокотник).

Последний саморез расположен с торцевой части. После него можно осторожно снимать материал. Главное, что следует помнить – обшивка в Рено Логан сидит дополнительно на клейком герметике.

Пассат б5 (Лада Гранта)

Чтобы понять, как снять обшивку водительской двери Пассат б5 – достаточно просмотреть самую первую, общую инструкцию. Она же подойдет и для Лада Гранта. Здесь все достаточно просто: сначала снимаются два винта внизу двери (крестовая отвертка), затем – накладка ручки (плоская отвертка), выкручиваются два винта внутри ручки (крестовая), и вынимается она сама. Плоской отверткой поддевают обшивку Пассат б5 или Лада Гранта в нижней части двери, чтобы добраться до трос-тяги отпирания и отсоединить ее.

Мазда

Переходим к описанию того, как снять обшивку водительской двери Мазда. Здесь специалисты советую заранее запастись клипсами (их девять), можно использовать вазовские, а можно фирменные Мазды.

Снять обшивку с водительской двери Мазды можно в следующем порядке:

  • отсоединить треугольную накладку на боковом зеркале,
  • открутить шуруп в ручке (за заглушкой) и вытянуть саму заглушку (потянув рычаг),
  • открутить шурупы: спрятанный в подлокотнике и два – за накладкой ручки;
  • снять крышку плафонов подсветки и скрутить лампочку, вдавив патрон внутрь, отсоединить провода (стеклоподъемник, подсветка Мазды),
  • снимать материал снизу, по кругу, можно – не сильными рывками.

Чуть сложнее снятья обшивку на Форд Фьюжн. Здесь может потребоваться специальный инструмент (TORX T20, T25; и торцевой ключ на 10). При демонтаже лучше смотреть наглядную видео-инструкцию именно для Форд Фьюжн, а не сходных моделей.

Нагляднее всего наличие всех болтов, шурупов и саморезов отображено на многочисленных фото инструкциях в интернете. При этом удобнее всего будет подобрать изображение непосредственно конкретной марки, модели, года выпуска, специфической комплектации.

Правильно подобранный анатомический матрас – залог здоровья и комфортного сна. Его основная задача – обеспечить правильную поддержку позвоночника во время.

Сложно представить более простой и абсолютно здоровый способ тепловой обработки еды, чем готовка с помощью электрического гриля. Благодаря уникальному устройству.

Снятие обшивки двери Volkswagen Passat B5

Добавил avtorin в 27.04.2018

Смотрите также

Снятие обшивки двери Volkswagen T4

98 Просмотров 0 Комментарии 0 Лайк

Замена салонного фильтра Volkswagen Touran

525 Просмотров 0 Комментарии 0 Лайк

Снятие/замена штатной магнитолы Volkswagen Touran

492 Просмотров 0 Комментарии 0 Лайк

Замена салонного фильтра Volkswagen Touareg

41 Просмотров 0 Комментарии 0 Лайк

Снятие обшивки двери Volkswagen Touareg

95 Просмотров 0 Комментарии 0 Лайк

Замена масла и фильтров Volkswagen Touareg

42 Просмотров 0 Комментарии 0 Лайк

Номер оригинального масляного фильтра — 70115562. Аналоги: MAHLE X188D, MANN HU7197X, CHAMPION XE525606, PURFLUX L267D и другие. Номер оригинального воздушного фильтра — 7L0129620. Аналоги: MANN C39002, MAHLE LX792.

Замена салонного фильтра Volkswagen Tiguan

25 Просмотров 0 Комментарии 0 Лайк

Замена салонного фильтра Volkswagen Sharan

120 Просмотров 0 Комментарии 0 Лайк

Сброс межсервисного интервала Volkswagen Sharan

117 Просмотров 0 Комментарии 0 Лайк

Замена салонного фильтра Volkswagen Polo Sedan

12 Просмотров 0 Комментарии 0 Лайк

Замена фильтра салона Фольксваген Поло Седан

Снятие магнитолы Volkswagen Polo

44 Просмотров 0 Комментарии 0 Лайк

Установка DVD Volkswagen Polo

14 Просмотров 0 Комментарии 0 Лайк

Оставить комментарий Удалить комментарий

Для отправки комментария вам необходимо авторизоваться.

Как снять обшивку двери пассат б5

Разборка двери и ремонт замка на Volkswagen Passat B5

Для снятия обшивки и разбора двери Фольксваген Пассат Б5 нам потребуется:

  • ключ «Торкс 20»;
  • толстая крестовая отвертка;
  • ключ на 10, желательно торцевой или головка на 10;
  • плоская тонкая отвертка, а если Вы собрались разобрать заднюю дверь то еще что-нибудь, чем можно выбить пластиковые колечки из стекла.

После выполнения процедур по снятию декоративной обшивки, остается снять всю железную обшивку, чуть приподнимая ее вверх, ибо стеклоподъемники расположенные снизу. Затем снять замок и приступить к ремонту.

Если будите не ремонтировать а ставить новый замок двери, то в качестве заменяемой запчасти можно купить замок JP GROUP 1187501170 стоимость 34 доллара (средняя цена в московском регионе).

Процедура разборки двери Volkswagen Passat B5 для доступа к замку

Выкручиваем 2 (У кого — то 3) Торкса внизу двери.

Снимаем ручку (Пассажирские аналогично, только сбоку надо поддевать).

Поддеваем блок кнопок плоской отверткой, чтобы он выскочил из защелок.

Выкручиваем 2 винта (У кого — то 3) толстой крестообразной отверткой.

Поддеваем дверную карту плоской отверткой, я просто рванул ее на себя, и вытаскиваем ее наверх.

Отщелкиваем Все штекера и внутреннюю ручку (Тросик).

Выкручиваем винт (ослабляем, чтобы можно было поднять стекло).

Поднимаем и крепим стекло скотчем, чтобы оно не упало. То что отмечено большим кружком — выдавливаем внутрь, то что маленькими — надо будет выбить после снятия железной карты с двери.

Выкручиваем «Торксом 20» болт сбоку двери, лучше запомнить как это болт стоит, чтобы при сборе дверь не заклинило.

Выкрутили болт — достаем заглушку.

Скидываем тросик (Запоминаем как он стоит).

Выкручиваем болты крепления замка к двери. После чего остается только снять всю железную обшивку, чуть приподнимая ее вверх, ибо стеклоподъемники расположенные снизу — вытянуть на себя ее не дают, все вытащили, сняли замок и приступаем к его разборке, и ремонту.

Видим перед собой замок и инструменты необходимые для его ремонта и замены микрика (Снимаем пружину, что отмечена стрелкой).

Далее выкручиваем маленький, Торкс.

С двух сторон отщелкиваем защелки

Отводим тягу в сторону и вытягиваем пластиковый корпус на себя.

Части что отмечены кружками при сборке должны обязательно попасть друг в друга.

Более детально процесс ремонта замка Volkswagen passat B5 вы можете посмотреть в видео формате тут.

Volkswagen Passat Ганс 1.9 TDI AWX › Logbook › Снятие и ремонт замка пассажирской двери Passat b5+ (тонкости)

Проблема:
Заклинило / не открывается замок задней двери passat b5+

После того как нам удалось открыть дверь passat b5 приступаем к извлечению замка.

Опускаем стекло, для снятия пластикового фиксатора, видно что из себя он представляет, его можно либо извлечь пинцетом/проволокой либо закрутить в него винт либо высверлить мешать будет тросик так что его аккуратно отодвиньте.
Ещё тонкости при демонтаже фиксатора могут быть следующие, если давить внутренний штифт во внутрь то наверняка сломаете пластиковое крепление (деталь: 3B9 839 461 A) (крепление передних стекол, )заднее правое крепление, заднее левое крепление, так случилось и у меня из-за незнания, по этому имейте ввиду, никакой грубой силы.

После того как стекло освободили от подъёмного механизма руками поднимайте его в самый верх и фиксируйте малярным скотчем или тем что есть под рукой, главное что бы надежно! (обычный скотч оттереть можно спиртом)

Дальше переходим к этапу освобождения замка, первым делом нужно освободить тросик наружной ручки для этого на уровне ручки отгибаем немного уплотнительную резину и отвинчиваем винт (не до конца) фиксирующий законцевку ручки. После извлечения законцовки можно освободить тросик из зацепа ручки (запомни как он был)

Второй момент в креплении замка к оцинкованной панели, в «легенде» (3. зеленая) видны пластиковые фиксаторы — в них так же штифты и их можно выдавить в любую сторону, главное производить это тупым предметом подходящего диаметра, пусть будет например тот же винт крепления ручки. После того как выдавили штифты можно аккуратно отсоединить замок от панели.

После демонтажа замка, тащим его в укромное местечко для ремонта и чистки задача отделить электронную часть от механической. Обратите внимание при разборе замка на заклепку (2. красная), её ненужно высверливать или каким-либо способом от неё избавляться, пластиковый фиксатор (3. голубой) можно аккуратно отогнуть и вынуть с паза освободив доступ к винту торкс крепящий корпус электронной части замка.

Читать еще:  Не работают поворотники ваз 2105

Разъединив части можно приступать к их сервису, для механической части потребуется кисть и керосин, для электронной моющее и тёплая вода.
И так механическую часть замка необходимо промыть керосином и при помощи кисти хорошенько очистить от старой смазки и налипшей на неё грязи, хотел бы заметить что полностью механическая часть не разбирается от неё следует лишь отделить микро-переключатель аккуратно поддев тонкой минусовой отверткой с внутренней стороны наружные пластиковые заклёпки оторвутся и «микрик» можно извлекать — срезанные части заклепок не выбрасываем, при сборке их можно расплавить отверткой или паяльником и заново зафиксировать «микрик»!

Обратите так же внимание на выступ разъёма подключения проводов к замку, имея представление как он выполнен проще отсоединять пластиковый штекер с проводами.

После того как вы хорошенько промыли механическую часть, её нужно обязательно смазать, я использовал «литол 24», при помощи проволочки тщательно достаём до самых трудно доступных механизмов и смазываем их, очень важно что бы нигде не было сухого трения и заклинивания.

Разобравшись с механической частью, приступаем к электронной. Помойте руки и вскрывайте пластиковый корпус.
После вскрытия я обнаружил у себя не то что ожидал — был приятно удивлён! Некоторые пишут про отвалившиеся контакты и разрушившиеся дорожки, у меня же всё это было хорошенько пролито лаком увидев такую картину понял что дело не в микросхеме но всё же для полной уверенности мультиметром проверил все контакты и «микрики», не обнаружив отклонений перешел к механической (пластиковой) части электронной половины замка.

Желтая стрелка указывает на выступ который ходит в пластиковом пазу на противоположной половине корпуса а красная на вероятную причину отказа замка, я предполагаю замок при закрывании затягивал по рельсам эту часть слишком сильно и она заклинивала между корпусом и шестерней, к тому же пыль ухудшала скольжение этой штуковины. Хорошенько промыв и не густо смазав всё тем же литолом приступаем к сборке, эта «червячная» передача как бы вкручивается что заставляет бегать этот штифт в разные стороны.
Не применяя чрезмерных усилий вкручиваем шестерню на место до конца, после откручиваем назад на 1-2-3 оборота, это создаст небольшой зазор предупреждающий заклинивание. Пружины там кстати для этого и стоят что бы откатывать механизм немного назад, и их так же слегка можно растянуть.

При желании моторчик можно разобрать и почистить хотя я отмечал в предыдущей статье что выход из строя моторчика маловероятен, тем не менее есть люди которые поговаривают что там есть некие «щеточки», как по мне просто латунные контакты которые возможно из-за искренний просто закоптились и им нужен мелкозернистый наждак.
Контакты замка просто вынимаются без каких-либо усилий и он легко разъединяется от микросхемы.
Не лезь если моторчик работает!

Почистив и собрав обе половинки замка остаётся только их соединить обратно, но перед этим я рекомендую обратить внимание на «микрик», проблема с его работой возникает у многих в основном из-за выработки пластмассовой кнопки, так могло бы случиться и у меня. При сборке я заметил что она уже немного выработалась об язычек и решил немного поколхозить. Идею данного метода встречал на просторах драйва и позаимствовал её поскольку она эффективна.

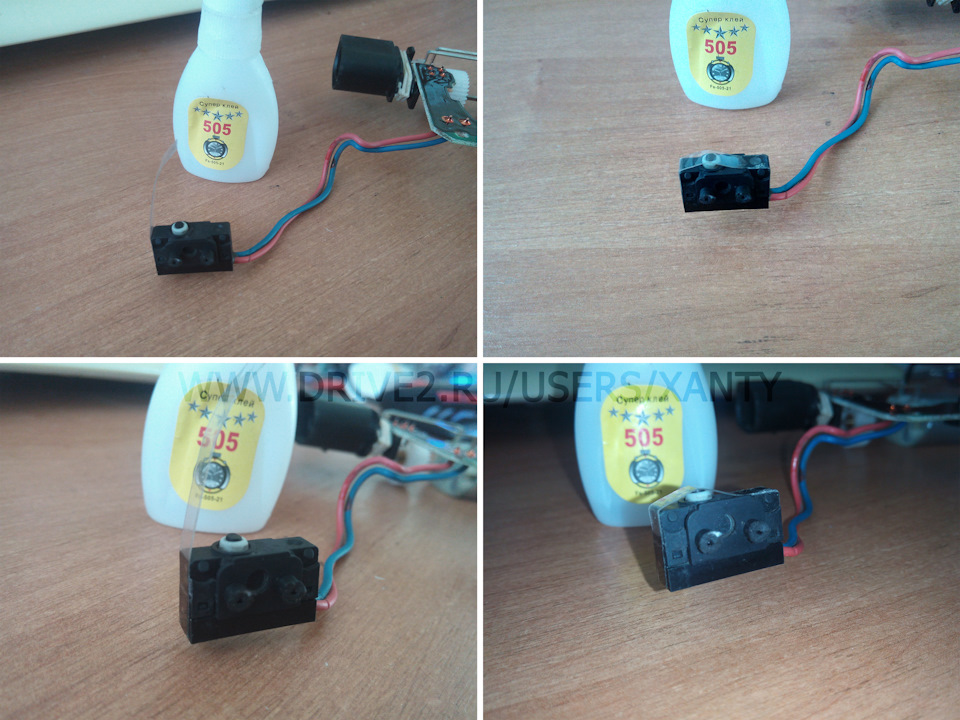

Берем бутыль с под воды и отрезаем полоску шириной чуть меньше микрика, потом отмеряем необходимую длину и аккуратно клеим на супер клей или аналог, следите за тем что бы лента не болталась, прилегала к кнопке микро-переключателя но не зажимала её. После приклеивания проверяйте работоспособность нажимая на кнопку, если всё в порядке вставляйте «микрик» на месте и защелкивая/открывая замок убедитесь что микрик срабатывает правильно!
После проверки можно крепить «микрик» на место методом как показано на третьей фотографии.

После сборки всего замка не забудьте его проверить ДО УСТАНОВКИ, в том числе подключив к авто, что бы всё хорошо отпиралось и замыкалось с кнопки на брелоке и с двери. Так же обратите внимание на дренажные отверстия внутри двери, пока она разобрана есть смысл почистить.

Разборка двери и ремонт замка на Volkswagen Passat B5

Для снятия обшивки и разбора двери Фольксваген Пассат Б5 нам потребуется:

  • ключ «Торкс 20»;
  • толстая крестовая отвертка;
  • ключ на 10, желательно торцевой или головка на 10;
  • плоская тонкая отвертка, а если Вы собрались разобрать заднюю дверь то еще что-нибудь, чем можно выбить пластиковые колечки из стекла.

После выполнения процедур по снятию декоративной обшивки, остается снять всю железную обшивку, чуть приподнимая ее вверх, ибо стеклоподъемники расположенные снизу. Затем снять замок и приступить к ремонту.

Если будите не ремонтировать а ставить новый замок двери, то в качестве заменяемой запчасти можно купить замок JP GROUP 1187501170 стоимость 34 доллара (средняя цена в московском регионе).

Процедура разборки двери Volkswagen Passat B5 для доступа к замку

Выкручиваем 2 (У кого — то 3) Торкса внизу двери.

Снимаем ручку (Пассажирские аналогично, только сбоку надо поддевать).

Поддеваем блок кнопок плоской отверткой, чтобы он выскочил из защелок.

Выкручиваем 2 винта (У кого — то 3) толстой крестообразной отверткой.

Поддеваем дверную карту плоской отверткой, я просто рванул ее на себя, и вытаскиваем ее наверх.

Отщелкиваем Все штекера и внутреннюю ручку (Тросик).

Выкручиваем винт (ослабляем, чтобы можно было поднять стекло).

Поднимаем и крепим стекло скотчем, чтобы оно не упало. То что отмечено большим кружком — выдавливаем внутрь, то что маленькими — надо будет выбить после снятия железной карты с двери.

Выкручиваем «Торксом 20» болт сбоку двери, лучше запомнить как это болт стоит, чтобы при сборе дверь не заклинило.

Выкрутили болт — достаем заглушку.

Скидываем тросик (Запоминаем как он стоит).

Выкручиваем болты крепления замка к двери. После чего остается только снять всю железную обшивку, чуть приподнимая ее вверх, ибо стеклоподъемники расположенные снизу — вытянуть на себя ее не дают, все вытащили, сняли замок и приступаем к его разборке, и ремонту.

Видим перед собой замок и инструменты необходимые для его ремонта и замены микрика (Снимаем пружину, что отмечена стрелкой).

Далее выкручиваем маленький, Торкс.

С двух сторон отщелкиваем защелки

Отводим тягу в сторону и вытягиваем пластиковый корпус на себя.

Части что отмечены кружками при сборке должны обязательно попасть друг в друга.

Более детально процесс ремонта замка Volkswagen passat B5 вы можете посмотреть в видео формате тут.

Как снять обшивку двери пассат б5

Для просмотра онлайн кликните на видео ⤵

Разборка двери VW Passat B5 (Door removal) Подробнее

Снятие карты/обшивки водительской двери Volkswagen Passat B5/Фольксваген Пассат Б5 Подробнее

Снятие карты двери volkswagen b5 passat как снять карту двери пассажирской. Замена динамика Подробнее

Ремонт замка двери Пассат В5 с разборкой двери от А до Я. Подробнее

Обтяжка дверных карт пасат B4-B5 часть1 демонтаж Подробнее

снимаем дверную панель VW Passat B5 Подробнее

Ремонт Volkswagen Passat B5! Как разобрать двери и ремонт замка Подробнее

Volkswagen Passat B5 Снятие дверной карты, подъемника, личинки, замка, ручки и трос. Подробнее

Снятие замка двери / Разборка двери/ Ремонт стеклоподъемника Volkswagen passat b5/ wv golf 4 Подробнее

Перетяжка и ремонт дверных карт Пассат Б5 своими руками — Часть 1 Подробнее

Не поднимается стекло на правой двери, ремонт стеклоподъемника пассат б5 Подробнее

Замена замка в задней двери Passat B5, Golf 4 — Часть 1. Разбор двери и снятие старого замка. Подробнее

Детальный разбор двери Vw Passat B5 Подробнее

фольксваген пассат б5+ дизель 1.9 снятие карты задней двери Подробнее

Виброизоляция дверной карты. Устранение скрипов и хрустов пластика VW Пассат Б5 Подробнее

Перетяжка дверных карт Пасат Универсал. 2 ч. Подробнее

ремонт электро стеклоподъемника задней двери Volkswagen Passat B5 снятие обшивки Подробнее

Не работает ручка водителя как снять обшивку пассат б6. Подробнее

Passat B6 Разборка двери (Door removal) Подробнее

Тема: Как снять обшивку с передних дверей.

Опции темы
  • Версия для печати
  • Отправить по электронной почте…
  • Подписаться на эту тему…
  • Поиск по теме
    Оценка этой теме
    Отображение
    • Линейный вид
    • Комбинированный вид
    • Древовидный вид
  • Как снять обшивку с передних дверей.

    Решил поменять аккустику, и заодно сделать шуку в дверях, отсюда вопрос. камрады подскажите как снимается обшивка передних дверей в B6? шоб ничего не сломать. ))

    Правильно, давай, тема зачетная, тока все надо делать с подробным фотоотчетом, какую аккустику выбрал? Сколько полос?

    По разбору, у когото был мануал по ремонту, и даже грозились, что готовы интересующие страницы отсканить и выложить если надо.

    Два винта по нижнему торцу общивки, все остальное на клипсах. Клипсы лучше про запас прикупить.

    «Все что не умеет быстро ездить, обязательно должно красиво выглядеть» (с) я

    а ручку что в салоне за которую дверь закрываешь, случаем не нужно разбирать? думаю на выходных займусь этим с меня подробный фото отчет!

    В обед помосмотрю в книжке — на вскидку не помню.

    «Все что не умеет быстро ездить, обязательно должно красиво выглядеть» (с) я

    Да, надо будет разбирать

    Спасиб, еще вопроси по магнитоле 1DIN, стоит балалайка 300 )) хочу поменять на что нить покачественнее, настораживает что обрамление у балалайки в углах округлое, как туда встанет обычная магнитола с ровными углами?

    В ФАК! Там про это написано!

    А. Дверь водителя
    1 Отсоединить минус с АКБ
    2 Чем то не металическим поддеть крышку ручки двери (это там где сама ручка, за которую вы закрываете дверь и кнопки стеклоподъемников)
    3 отсоединить разьемы с обратной стороны этой крышки
    4 вывернуть три винта, находяшихся под этой крышкой и два винта под нижней кромкой обшивки (у порога)
    5 аккуратно содрать обшивку с клипс и потом снять ее, поднимая наверх ( в сторону стекла)
    6 отсоединить разьем модуля управления двери
    7 отсоеденить трос от внутренней ручки открывания двери

    Б. Дверь переднего пассажира и задние двери
    Тоже самое что выше только без пунктов 1, 3 и 6.

    «Все что не умеет быстро ездить, обязательно должно красиво выглядеть» (с) я

    В ФАК! Там про это написано!

    А. Дверь водителя
    1 Отсоединить минус с АКБ
    2 Чем то не металическим поддеть крышку ручки двери (это там где сама ручка, за которую вы закрываете дверь и кнопки стеклоподъемников)
    3 отсоединить разьемы с обратной стороны этой крышки
    4 вывернуть три винта, находяшихся под этой крышкой и два винта под нижней кромкой обшивки (у порога)
    5 аккуратно содрать обшивку с клипс и потом снять ее, поднимая наверх ( в сторону стекла)
    6 отсоединить разьем модуля управления двери
    7 отсоеденить трос от внутренней ручки открывания двери

    Б. Дверь переднего пассажира и задние двери
    Тоже самое что выше только без пунктов 1, 3 и 6.

    вот картинка из мануала

    Если вы представления не имеете как это делать-может лучше к проффи поехать? Там на обивке очень тонкая пластмасса(куда пистоны крепятся). Очень хорошо ломается-будьте аккуратны. Я разбирал заднюю дверь. Товарищ вдавил кнопку стеклоподъемника своими корявыми руками . Одно крепление было сломанно и из-за этого не плотно прилегали обивка и не мого поскрипывала. Или это я сломал или когда машину тонировали.

    Жить надо так, чтобы не соскучилось установленное за вами негласное наблюдение.


    сам такой болезнью хворал, акустику просто так не поменяеш нужно будет делать подиумы под динамики, + очень хрупкие места крепления антапок мне снимали оббивку официалы и то умудрились пару сламать. размер динамиков 16,5, ИМХО родные звучат не плохо с новой головой, смысла менять не вижу. Для установки 2дин мага нужен переходник, для 1дин. всеравно нужен но с полочкой, если ставить 2 дин то намного лучше смотрится ДВД с сенсорным экраном. кстати в шумке особой нужды нет а если ее и делать то на разводы установщиков не ведись, даже за 1000 убитых енотов шумка лучше чем заводская (поставленая в условиях конвеера на заводе) не будет намного лучше, мой знакомый делал шумку на пас обошлась в 5 000 зеленых гоблинов, по сравнению с его пасёй мой гремучка, но стояло ли оно того не уверен. Удачи.

    Последний раз редактировалось mezhevets; 03.08.2007 в 09:21 .

    Замена передней двери VW Passat B5

    Информация предназначена для моделей 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

    Читать еще:  Замена задних пружин форд фокус 2
    Передняя дверь:
    1 — Передняя дверь в сборе; 2 — Наружная ручка; 3 — Корпус цилиндра замка; 4 — Колпачок; 5, 9 — Винт (20 Нм); 6 — Блокировочная кнопка; 7 — Тяга блокировки замка; 8 — Пылезащитная втулка; 10 — Фиксатор замка двери; 11 — Замок двери; 12 — Трос открывания двери; 13 — Внутренняя ручка; 14, 16, 17, 19 — Болт (20+90° Нм); 15 — Нижняя петля; 18 — Верхняя петля; 20 — Гайка (30 Нм).

    Снятие и установка передней двери

    Снятие

    1. Снимите нижнюю панель стойки А (5) (рис. 12.22).

    2. Снимите гофрированный чехол (3) со стойки А.
    3. Отсоедините разъемы проводки (6) и выведите провода в отверстие стойки А (стрелка).
    4. Отверните гайку (1) верхней петли (2).
    5. Снимите стопорную шайбу нижней петли двери.
    6. Отверните нижний болт (4) нижней петли двери.
    7. Снимите дверь с петель вверх.
    Установка
    8. Установка проводится в порядке, обратном снятию.

    Регулирование положения двери

    1. Чтобы обеспечить точное регулирование положения двери, необходимо ослабить крепление петель как на стойке, так и на двери. Иные способы регулирования неэффективны.
    2. Ослабьте болты петель так, чтобы можно было перемещать дверь.
    3. Отрегулируйте положение двери так, чтобы в закрытом состоянии зазоры между кузовом и дверью были одинаковыми.

    Снятие и установка монтажной панели двери

    Снятие

    Примечание. Монтажная панель подлежит снятию вместе с замком двери и стеклоподъемником.

    1. Снимите панель обивки передней двери.
    2. Извлеките корпус цилиндра замка.

    3. Извлеките прижимной фиксатор (1) из наружной ручки двери (2) (рис. 12.23).
    4. При помощи отвертки извлеките крышки (1) (рис. 12.24).

    5. Опустите стекло так, чтобы обеспечить доступ к винтам (2) крепления стекла.
    6. Ослабьте винты крепления стекла, поднимите стекло вверх и зафиксируйте его в закрытом положении клейкой лентой.

    7. Выкрутите винты (1) (20 Нм) (рис. 12.25).
    8. Выкрутите винты (стрелки) (рис. 12.26). Отделите монтажную панель от каркаса двери.

    9. Отсоедините разъем проводки от замка двери.
    10. Отцепите жгут электропроводки от монтажной панели и извлеките уплотнительные втулки.
    11. Ослабив крепления замка и монтажной панели, снимите их осторожно с двери.

    Установка
    12. Установка проводится в порядке, обратном снятию.

    Снятие и установка стекла окна двери

    Снятие
    1. Снимите монтажную панель.
    2. Снимите внутреннюю направляющую/уплотнитель стекла из проема окна двери.
    3. Извлеките стекло из двери.

    Установка
    4. Установка проводится в порядке, обратном снятию.

    Снятие Карты Обшивки Водительской Двери Volkswagen Passat B5 Фольксваген Пассат Б5 — Скачать mp3 бесплатно

    Снятие карты обшивки водительской двери Volkswagen Passat B5 Фольксваген Пассат Б5

    Разборка двери VW Passat B5 Door Removal

    04:48 6.32 MB 254.3K

    Снятие карты двери Volkswagen B5 Passat как снять карту двери пассажирской Замена динамика

    02:54 3.82 MB 3.7K

    Обтяжка дверных карт пасат B4 B5 часть1 демонтаж

    03:55 5.15 MB 41.3K

    Ремонт Volkswagen Passat B5 Как разобрать двери и ремонт замка

    03:10 4.17 MB 70.5K

    Volkswagen Passat B5 Снятие дверной карты подъемника личинки замка ручки и трос

    09:47 12.88 MB 6K

    снимаем дверную панель VW Passat B5

    02:12 2.90 MB 16.2K

    Как снять обшивку карту передней двери VW PASSAT B5 FLdemontaz Boczka Drzwi Przod Door Panel Removal

    06:32 8.60 MB 729

    Снятие замка двери Разборка двери Ремонт стеклоподъемника Volkswagen Passat B5 Wv Golf 4

    17:34 23.12 MB 18.8K

    Как снять обшивку двери пассат б5

    01:39 2.17 MB 3.9K

    Детальный разбор двери Vw Passat B5

    06:56 9.12 MB 1.3K

    Ремонт замка двери Пассат В5 с разборкой двери от А до Я

    41:53 55.12 MB 314.6K

    Перетяжка и ремонт дверных карт Пассат Б5 своими руками Часть 1

    15:32 20.44 MB 11K

    фольксваген пассат б5 дизель 1 9 снятие карты задней двери

    06:55 9.10 MB 396

    Перетяжка дверных карт Volkswagen Passat B5

    06:28 8.51 MB 801

    португалия фольксваген PASSAT B5 ремонт

    11:23 14.98 MB 6.3K

    Снятие дверной карты Volkswagen B5 Passat водительской демонтаж карты двери как снять

    03:01 3.97 MB 178

    ЗАМЕНА штатных ДИНАМИКОВ и ремонт дверных концевиков VW Passat B5 VR5 2 3 AGZ

    16:11 21.30 MB 33.7K

    Не поднимается стекло на правой двери ремонт стеклоподъемника пассат б5

    17:25 22.92 MB 73.8K

    Устраняем течь двери Passat B5 Проект семейный

    15:06 19.87 MB 23K

    Как снять ручку двери на фольксваген пассат б5

    05:26 7.15 MB 5.9K

    Как снять обшивку водительской двери VW Golf 4 Гольф 4

    04:34 6.01 MB 13.7K

    Не работает ручка водителя как снять обшивку пассат б6

    01:28 1.93 MB 3.7K

    Как ПРАВИЛЬНО снять динамик на Фольксваген Шкода и АУДИ Speaker Removal Volkswagen Skoda Audi

    03:14 4.26 MB 16.4K

    Регулируем провисшую дверь на Фольксваген Пассат Б5

    09:31 12.52 MB 5K

    Volkswagen Passat B5 не открывается водительская дверь

    02:29 3.27 MB 13.8K

    Как снять и перетянуть дверные карты пасат б 5

    06:20 8.34 MB 415

    Как поремонтировать карту двери Как разобрать карту двери

    01:56 2.54 MB 4.7K

    Замена замка в задней двери Passat B5 Golf 4 Часть 1 Разбор двери и снятие старого замка

    11:03 14.54 MB 68.9K

    Замена механизма электростеклоподъемника передней правой двери Volkswagen Passat B5 снятие обшивки

    11:47 15.51 MB 105K

    ремонт электро стеклоподъемника задней двери Volkswagen Passat B5 снятие обшивки

    10:30 13.82 MB 36.7K

    Как снять обшивку передней двери Фольксваген Пассат Б5VW Passat B5

    03:09 4.15 MB 6.7K

    Как открыть дверь Volkswagen Passat B5 проблема решена аварийное открывание

    06:21 8.36 MB 33.8K

    Как снять обшивку карту передней двери VW BORA JETTA 2004 Demontaz Boczka Drzwi Przod Door Panel Rem

    05:31 7.26 MB 2.2K

    Не открывается дверь с двух сторон Volkswagen Passat B5 Фольксваген Пассат Б5

    01:46 2.33 MB 68.4K

    Как снять обшивку двери VW Passat CC Door Removal

    04:02 5.31 MB 12.7K

    Passat B6 Разборка двери Door Removal

    06:49 8.97 MB 571.1K

    Устранение течи двери Vw пассат б5 ЧАСТЬ 3

    10:41 14.06 MB 3.9K

    Как снять карту передней двери в Фольксваген Шаран 2001г

    02:12 2.90 MB 6.4K

    Замена тросика открывания двери VW Passat B5

    13:35 17.88 MB 32.2K

    Как снять карту передней двери в Фольксваген Пассат Б3 1989г

    02:09 2.83 MB 850

    Снятие и установка водительской двери

    05:07 6.73 MB 446

    Как собрать поставить обшивку карту передней двери VW PASSAT B5 B5 FL Montaz Boczka Drzwi Przod

    06:32 8.60 MB 219

    Как снять обшивку карту передней двери VW CADY 2004 Demontaz Boczka Drzwi Przod Door Panel Removal

    03:19 4.36 MB 2.7K

    Как снять обшивку на Volkswagen Passat B3

    01:04 1.40 MB 2.4K

    НЕ РАБОТАЕТ ЦЕНТРАЛЬНЫЙ ЗАМОК ШКОДА ФАБИА ПАСАТ Б5

    11:31 15.16 MB 36K

    Как снять дверь на VW Passat B3 B4 B5 B6

    45 1,010.74 KB 12.5K

    Как снять ДВЕРНЫЕ РУЧКИ на VOLKSWAGEN

    01:54 2.50 MB 114K

    РЕМОНТ СТЕКЛОПОДЪЕМНИКОВ ПАССАТ Б5

    06:16 8.25 MB 29.1K

    Снятие дверной карты при закрытой двери на Vw Golf4

    05:32 7.28 MB 6.8K

    Для вашего поискового запроса Снятие Карты Обшивки Водительской Двери Volkswagen Passat B5 Фольксваген Пассат Б5 мы нашли 50 песен, соответствующие вашему запросу. Теперь мы рекомендуем загрузить первый результат Снятие карты обшивки водительской двери Volkswagen Passat B5 Фольксваген Пассат Б5 который загружен You Can Замена Ремонт Восстановление размером 1.29 MB, длительностью 59 сек и битрейтом 192 Kbps.

    Обратите внимание:

    Перед загрузкой вы можете послушать любую песню, наведите курсор и нажмите «Слушать» или «Скачать» для загрузки mp3-файла высокого качества. Первые результаты поиска — с YouTube, которые будут сначала преобразованы, после чего файлы можно загрузить, но результаты поиска из других источников могут быть сразу же загружены в MP3 без какого-либо преобразования.

    Слушают сейчас

    Снятие Карты Обшивки Водительской Двери Volkswagen Passat B5 Фольксваген Пассат Б5

    Азамат Абильдаев Тек Сені Сүйемін Сөзі Текст Lyrics Караоке

    Серёжа Дело В Шляпе Нюхай Бебру Песня

    Carmen Suite For Orchestra No 2 Habanera

    Пародия На Тима Беларуских Витаминка

    Love Me Like You Do Slowed

    Дискотека У Патефона

    Men Şerabdan Kusumuşem Meyxaneler Menden Kusub 2018

    Кино Ударная Партия

    Drop Dead Gorgeous

    The Voice France 2020 Abi Lovely Billie Eilish

    Эта Бомба Бомба Чай

    Прикол Дудка И Трубник

    Что Делать Если Не Слышно Собеседника В Skype При Записи В Bandicam

    Еске Алу Сапарбай

    Нашид Я Раббил Алямин Поет Девушка

    Shukurulloh Domla Maruzalari

    Бобои Гафор Гитара

    Бекзат Сəкенұлы Ауызашар

    Tofu Disco Night

    Рукодельницы Русский Танец

    Баходури Гафурзод Чак Чаки Борон

    Yanvar Xit Uzbek Stars Январ Ойида Тугилган Машхурлар Yanvar Oyida Tug Ilgan Mashxurlar

    Dream Rom Arom Melody 2020

    Чикибамбони Музыкальный Клип В Роблокс

    M7 Pro Прошивка

    Dj Sebi O Fată Hoinara

    Ответы Основной Тур Олимпийские Игры На Учи Ру 29 Сентября По 31 Октября

    It S Been So Long Из Тик Тока

    Детская Песня Chocolate

    Senga Konglim Bergandim Uzmir

    Меме Я Ведьма Он Ангел Не Ну А Чо

    Yandere Simulator Epic Rap Battles Of Yandere Yuno Vs Ayano

    Al Quran By Abdul Rahman Al Sudais Part 1 2

    5 Бехтарин Нашид Кори Сиратулло Сиратулло Раупав

    Зан Надоштагихо Тамошо Кнен Додарм Гуфт Шу Кнен Сахнаи Нав Аз Эълон Tj

    Чеченская Песня Дога Дога Хьоьсту Хьо

    Serena Safari Slowed Down

    Стих Ролик Посвящается Мужу Кременчуг 2016

    Masyaallah Merinding Dengar Nasyid Terbaik Ini Shabran Ya Nafsi Rikhie Asbo Official Video

    Eltun Esger Kadrimi Bilmedi Remix

    Avara Heyat Qurma Rumkani Doldurma

    Mana Endi So Rang Qancha Pul Kerak Xit Music 6

    Фарахманд Каримов Ох Дилам 2020 Farahmand Karimov Oh Dilam 2020

    Don Diablo Элджей Ufo Реакция

    Хайриддини Шариф Базморо Khayriddini Sharif Bazmoro

    Снятие и установка обивки передней двери (для применения на моделе VW Passat B6)

    Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
    номер кузова Volkswagen Passat , давление в шинах Volkswagen Passat , неисправности Volkswagen Passat , подготовка к зиме Volkswagen Passat , тормоза Volkswagen Passat , масляный фильтр Volkswagen Passat , топливный фильтр Volkswagen Passat , фильр салона Volkswagen Passat , регулировка фар Volkswagen Passat

    #обивка_передней_двери #дверная_карта #VW_Passat_B6

    Обивка передней двери

    Ниже описаны снятие и установка обивки двери с левой стороны. Снятие и установка с правой стороны выполняются аналогичным образом.

    1. Выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания. Затем открываем нужную дверь и при помощи специального съемника для панелей, поддеваем и извлекаем накладку подлокотника.

    Примечание:
    За неимением данного съемника можно воспользоваться отверткой, только перед применением обернуть жало отвертки клейкой лентой, чтобы не повредить элементы обивки.

    2. Отсоединяем два электрических разъема и окончательно снимаем накладку подлокотника с обивки двери.

    3. Отворачиваем три винта крепления с крестообразным шлицем, расположенных за накладкой подлокотника.

    4. Отворачиваем два нижних винта крепления обивки.

    5. При помощи специального съемника для панелей поддеваем обивку двери и отсоединяем клипсы по всему периметру обивки, начиная снизу.

    6. Приподнимаем вверх и отсоединяем обивку от самой двери.

    7. Извлекаем тросовую тягу из направляющей и затем отцепляем ее.

    8. Отсоединяем электрический разъем и окончательно снимаем обивку двери.

    Примечание:
    Для отсоединения разъема необходимо поддеть его фиксатор.

    9. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:

    • Перед сборкой необходимо проверить все элементы крепления и заменить поврежденные.
    • Ввести клипсы в обивку двери.
    • Расположить обивку напротив двери так, чтобы все клипсы были совмещены с отверстиями в двери.
    • Установить обивку, постукивая рукой в области клипс по всему ее периметру.

    Видеообзор процедуры снятия и установки обивки передней двери VW Passat B6

    При покупке книги в PDF

    1. Вы сможете скачать книгу сразу же после оплаты.

    2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

    Читать еще:  Ремонт акпп додж караван

    1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

    2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

    3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

    4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

    Обивка передней двери

    Ниже описаны снятие и установка обивки двери с левой стороны. Снятие и установка с правой стороны выполняются аналогичным образом.

    1. Выключаем зажигание и все электропотребители и извлекаем ключ из замка зажигания. Затем открываем нужную дверь и при помощи специального съемника для панелей, поддеваем и извлекаем накладку подлокотника.

    Примечание:
    За неимением данного съемника можно воспользоваться отверткой, только перед применением обернуть жало отвертки клейкой лентой, чтобы не повредить элементы обивки.

    2. Отсоединяем два электрических разъема и окончательно снимаем накладку подлокотника с обивки двери.

    3. Отворачиваем три винта крепления с крестообразным шлицем, расположенных за накладкой подлокотника.

    4. Отворачиваем два нижних винта крепления обивки.

    5. При помощи специального съемника для панелей поддеваем обивку двери и отсоединяем клипсы по всему периметру обивки, начиная снизу.

    6. Приподнимаем вверх и отсоединяем обивку от самой двери.

    7. Извлекаем тросовую тягу из направляющей и затем отцепляем ее.

    8. Отсоединяем электрический разъем и окончательно снимаем обивку двери.

    Примечание:
    Для отсоединения разъема необходимо поддеть его фиксатор.

    9. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:

    • Перед сборкой необходимо проверить все элементы крепления и заменить поврежденные.
    • Ввести клипсы в обивку двери.
    • Расположить обивку напротив двери так, чтобы все клипсы были совмещены с отверстиями в двери.
    • Установить обивку, постукивая рукой в области клипс по всему ее периметру.

    Видеообзор процедуры снятия и установки обивки передней двери VW Passat B6

    Книга не предназначена для продажи в Вашей стране.

    Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

    Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

    Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

    Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

    Для жителей Украины в гривнах, а для всех остальных стран — доллары.

    После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

    При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.

    Кроме этого, на сайте для оплаты представлены четыре платежные системы:

    • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
    • Portmone (оплата с любых банковских карт, аккаунта Portmone);
    • PayPal (оплата с любых банковских карт, аккаунта PayPal);
    • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

    Оплата через Яндекс Кассу

    После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

    После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

    Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

    Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

    Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

    Оплата через Portmone

    После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

    Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

    Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

    После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

    Официальный сайт платежной системы Portmone https://www.portmone.com

    Оплата через PayPal

    После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

    Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

    Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

    После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

    После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

    Официальный сайт платежной системы PayPal https://www.paypal.com

    Оплата через WebMoney

    После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

    Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

    Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

    После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

    Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

    Скачивание книги

    После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

    На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

    Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

    Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

    Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

    В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

    Проблемы при оплате банковскими картами

    Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

    1. На карте стоит ограничение на оплату покупок в интернет
    2. Пластиковая карта не предназначена для совершения платежей в интернет.
    3. Пластиковая карта не активирована для совершения платежей в интернет.
    4. Недостаточно средств на пластиковой карте.

    Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

    Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

    Как разобрать дверь Volkswagen Passat B5 и отремонтировать замок

    Ремонт замка водительской двери Пассат б5 требуется при регулярной блокировке механизма или появлении других неисправностей. Чтобы отремонтировать дверцу, требуется изучить основные внутренние элементы, из-за которых автомобиль может работать некорректно. Сначала проводится диагностика деталей, а затем их доработка или замена.

    Устройство дверцы

    Дверь водителя Пассата – это металлическая деталь, которая прижимается к опорной раме кузова. Крепление происходит с помощью петель и завесов. Дверца оснащена закрывающими механизмами. Они бывают механического и автоматического типа. Самый надежный запор – центральный замок. Начинка полотна состоит из:

    • наружной и внутренней ручки;
    • окна;
    • замка;
    • облицовочной панели;
    • пластиковой накладки;
    • концевика-выключателя;
    • микропереключателя;
    • петли, завесы;
    • кармана-ниши;
    • дверной стойки;
    • доводчика;
    • электропроводка.

    Внутренняя полость предназначена для установки динамиков, стеклоподъемников, если машина приобреталась в стандартной комплектации. Когда дверь плохо открывается/закрывается, то причина может скрываться в любом из вышеперечисленных механизмов.

    Чаще всего ломается замок, концевик, завеса петель и микропереключатели.

    Замок

    Проблема с запирающим механизмом самая распространенная. Чтобы поменять этот прибор, следует выяснить, что конкретно сломалось. Иногда достаточно провести замену личинки или смазать устройство. Замок имеет цилиндрическую форму, внутренние штифты и зубцы. Во время поворота ключа элементы начинают движения: сходятся или расходятся. При поломке пазы блокируются и не возвращаются в исходное положение.

    Концевики

    Концевик двери Фольц Пассат б5 выполняет функцию выключателя. Этот предохранитель срабатывает, чтобы передать команду на блок питания машины. Он должен находиться в рабочем состоянии, как и другие важные фрагменты конструкции. Концевой механизм активируется при открытии/закрытии конструкции. О движении полотна сообщает загорающаяся лампа.

    Разборка пассат б5, ремонт концевика двери потребуется при сильном лобовом ударе или износе запчасти. В одной дверце этих приборов два. Они соединяются между собой проводами. При разрыве обесточивается катушка реле, что в итоге может привести к отключению питания электромагнита загрузки. Для замены концевика задней двери Passat b5 проводится полная разборка обшивочной карты.

    Микропереключатели

    Микрик имеет прямое отношение к работоспособности замка. Эти детали отвечают за конструктивные элементы замыкающего устройства. После того как блок питания дал сигнал блокировки, штифты фиксируются. Микропереключателей – 4: два отвечают за работу переднего полотна: один закрывает, другой открывает. Остальные выполняют установку центрального замка. Последовательность сигнала: блок – питание – акуатор – замок.

    Завесы

    Дверь удерживается на кузове благодаря петлям. Они фиксируются специальными завесами и стопорным болтом. Благодаря им дверца двигается плавно. Ремонт завесы двери VW Passat b5 потребует замены прокладок и винтов. После доработки движение будет несколько дней очень тугим. О необходимости замены сообщит провисание дверного полотна.

    Порядок разборки

    Прежде чем разбирать конструкцию и проводить ремонт внутренних запчастей, подготавливается инвентарь. Комплект необходимого инструмента:

    • отвертки с плоским и крестообразным сечением;
    • плоскогубцы;
    • торцевой ключ на 8, 10;
    • острый нож;
    • ветошь.

    После демонтажа обшивки проводится диагностика механизмов, разрабатывается алгоритм починки. Чтобы не возникло проблем с тем, как снять замок задней двери на Фольксваген Пассат б5, рекомендуем следовать нашей инструкции:

    1. Снять заглушки, подцепив их край ножом.
    2. Извлечь крепежные болты.
    3. Убрать пластиковую накладку. Открутить ручку.
    4. Отстегнуть верхнюю часть клипс панели.
    5. Отключить электропроводку, для этого отжимаются фиксаторы.
    6. Вытащить динамик из обшивки.
    7. Отсоединить нижний ряд клипс. Вытащить панель.
    8. Отвинтить крепление рычага тяги, затем снять.
    9. Вывести конец фиксатора, снять скобу с цилиндра плоскогубцами.
    10. Открутить болты на корпусе замкового цилиндра, извлечь замок.

    После разборки следует внимательно рассмотреть механизм и выяснить причину неисправности, затем провести ремонт, замену сердцевины или всего цилиндра.

    Типичные поломки замка

    Выяснив, как разобрать водительскую дверь самостоятельно на Фольксваген VW Пассат б5 и установить причину поломки несложно. Обычно на поломку замка указывает скрип, тугая работа ключа, плохое закрытие. Основные причины поломки:

    • неправильная эксплуатация;
    • износ отдельных запчастей;
    • взлом, применение не того ключа;
    • авария;
    • выпад, поломка штифтов;
    • неисправность колпачка тяги;
    • износ столбцов или зубьев;
    • мороз или мойка агрессивными веществами;
    • выход из строя стопорного кольца;
    • неисправность фиксатора, блокиратора.

    Приобрести запчасти для замены труднее, чем цельный замок или личинку.

    Ремонт еврозамка

    Ремонт замка пассажирской или водительской двери иномарки Пассат б5 проводится тем же набором инструментов. Дополнительно может пригодиться напильник, провода. После диагностики начинка перебирается, удаляются загрязнения, проводится смазка силиконом. Инструкция по наладке внутреннего механизма:

    1. Замена стопорной пружины, фиксатора.
    2. Смазка и регулировка штифтов.
    3. Подточка зубцов напильником.
    4. Выправка или замена тяги.

    Ремонт или замена личинки

    Снимать еврозамок Volkswagen не потребуется, достаточно вытащить его сердцевину. После снятия корпуса препятствий для этого действия не будет. Когда получен доступ к сердцевине, изучается состояние деталей. Можно заменить или отремонтировать: шайбу, фиксатор, пружину, тягу, подпилить зубцы, почистить и смазать. Дальнейшая проверка работоспособности покажет, достигнута цель или нет. В случае неудачи вставляется новая личинка. Инструкция по монтажу сердцевины:

    1. На место возвращается пружина, шайба. Проводится подключение тяги.
    2. Надежно затягивается гайка-фиксатор.
    3. Вставляется корпус. Подключается и проверяется активность переднего спускового стекла вместе с колодкой жгута электропроводки.
    4. выполняется настройка и доработка. Можно закрыть/открыть дверь, проверить работу ключа, провести смазку.

    Только после того, как водитель убедился в работоспособности элемента, проводится обратная сборка дверной части.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
