Как снять двигатель нива шевроле

Как снять двигатель нива шевроле

Вымойте двигатель на моечной установке, установите его на стенде для разборки и слейте из картера масло.

Отсоедините от дроссельного патрубка 6 (см. рис.2-6) шланги 5 подвода и отвода охлаждающей жидкости, а также трубку 2 вентиляции картера на холостом ходу. Снимите дроссельный патрубок с прокладкой, отвернув гайки его крепления к ресиверу 7.

Снимите шланг 1 (рис. 2-8) топливного трубопровода, отсоединив его от топливной рампы 2.

Отверните пять гаек, снимите ресивер 7 (см. рис.2-6) с прокладкой и кронштейном экрана двигателя.

Отсоедините от форсунок жгут проводов, снимите топливную рампу 2 (рис.2-8), отвернув два болта 3 крепления к впускной трубе 4.

Рис. 2-8. Снятие элементов системы питания:

1 — шланг топливного трубопровода; 2 — топливная рампа; 3 — болт; 4 — впускная труба.

Снимите щиток стартера.

Отверните гайки и снимите впускную трубу.

Отверните гайки 7 (рис. 2-9) и снимите экран 6. Отверните гайки 1, 4 и снимите выпускной коллектор 2.

С левой стороны двигателя снимите катушку зажигания, с правой — датчик детонации. Снимите компрессор кондиционера соблюдая рекомендации, изложенные в подразделе «Система кондиционирования воздуха».

Ослабьте гайки 8 (см. рис. 2-61) выверните болт 5 и снимите ремень 7 привода вспомогательных агрегатов. Снимите генератор, кронштейн генератора, механизм натяжения.

Рис. 2-9. Снятие выпускного коллектора:

1 — гайка; 2 — выпускной коллектор; 3 — шпилька; 4 — гайка; 5 — шайба; 6 — экран коллектора; 7 — гайка крепления экрана.

Снимите насос охлаждающей жидкости.

Отверните болты 2 (см. рис.2-10) и снимите насос 9 гидроусилителя рулевого управления.

Рис. 2-10. Снятие масляного фильтра:

1 — пластина; 2 — болт крепления насоса гидроусилителя; 3 — болт крепления кронштейна масляного фильтра; 4 — уплотнительное кольцо; 5 — прокладка; 6 — кронштейн масляного фильтра;

7 — штуцер; 8 — масляный фильтр; 9 — насос гидроусилителя рулевого управления.

Приспособлением отверните и снимите масляный фильтр 8 с прокладкой. Отверните болты

3 и снимите кронштейн 6 масляного фильтра.

Снимите с головки цилиндров выпускной патрубок охлаждающей жидкости и трубопровод

отвода жидкости к отопителю.

Снимите демпфер коленчатого вала, закрепив маховик фиксатором A.60330/R (рис. 2-11) и

отвернув ключом гайку.

Выверните датчик 11 (рис 2-12) контрольной лампы давления масла. Снимите крышку сапуна вентиляции картера, картер, фиксатор шестерни привода масляного насоса, масляный насос. Снимите фиксатор сливной трубки маслоотделителя и извлеките маслоотделитель вентиляции картера.

Снимите крышку головки цилиндров, с кронштейнами экрана двигателя и троса акселератора. Снимите крышку привода распределительного вала. Отверните болты крепления звездочек распределительного вала и вала привода масляного насоса.

Рис. 2-11. Снятие маховика:

1 — ключ; 2 — маховик; 3 — болт крепления маховика; 4 — шайба; 5 — фиксатор A.60330/R для удержания маховика от проворачивания; 6 — передняя крышка картера сцепления.

На двигатель устанавливаются гидронатяжители и трубки подвода масла двух вариантов. Трубки и гидронатяжители не взаимозаменяемы.

Для первого варианта: отверните штуцер трубки 4 (рис. 2-12) подачи масла и отсоедините ее от натяжителя 6. Отверните гайки крепления натяжителя к головке цилиндров, снимите его и, отвернув болт, снимите башмак 2 натяжителя цепи 1.

Отверните штуцер трубки 4 подвода масла от переходника 9, снимите трубку.

Отверните болт 10, снимите переходник 9 и уплотнительные шайбы.

Рис. 2-12. Элементы механизма натяжения цепи:

1 — цепь; 2 — башмак натяжителя; 3 — трубка подвода масла к натяжителю (вариант 2); 4 — трубка подвода масла к натяжителю (вариант 1); 5 — болт крепления тубки; 6 — натяжитель цепи; 7 — звездочка распределительного вала; 8 — успокоитель; 9 — переходник; 10 — болт крепления трубки;11 — датчик контрольной лампы давления масла; 12 — звездочка валика привода масляного насоса; 13 — звездочка коленчатого вала.

Для второго варианта (устанавливается с 08. 2008 г.): отверните болт 5 крепления трубки 3 подвода масла к натяжителю 6, снимите уплотнительные шайбы.

Отверните болт 10 крепления трубки 3 к блоку цилиндров, снимите трубку и уплотнительные шайбы.

Снимите звездочки 12 и 7 привода масляного насоса, распределительного вала и цепь. Ослабьте гайки шпилек 4 (рис. 2-13). Снимите корпус подшипников распределительного вала. Отвернув гайки шпилек 4 и, удалив упорный фланец 1, осторожно, чтобы не повредить поверхность опор корпуса подшипников, извлеките распределительный вал.

Рис. 2-13. Снятие упорного фланца распределительного вала:

1 — упорный фланец; 2 — распределительный вал; 3 — корпус подшипников; 4 — шпилька крепления упорного фланца.

Отверните болты крепления головки цилиндров и снимите ее.

Снимите упорный фланец 1 (рис. 2-14) валика привода масляного насоса и извлеките валик из блока цилиндров.

Рис. 2-14. Снятие валика привода масляного насоса:

1 — упорный фланец; 2 — болт крепления фланца; 3 — валик привода масляного насоса; 4 — ключ.

Рис. 2-15. Снятие звездочки коленчатого вала универсальным съемником.

Универсальным съемником снимите звездочку с коленчатого вала (рис. 2-15).

Отверните гайки шатунных болтов, снимите крышки шатунов и осторожно извлеките через цилиндры поршни с шатунами. Пометьте поршень, шатун, вкладыши коренных и шатунных подшипников, чтобы при сборке установить их на прежнее место.

ПРЕДУПРЕЖДЕНИЕ. При снятии шатунно-поршневой группы выпрессовывать шатунные болты из шатунов не допускается.

Установите фиксатор 5 (см. рис. 2-11), отверните болты 3, снимите шайбу 4 и маховик с коленчатого вала. Снимите переднюю крышку картера сцепления.

Специальным съемником извлеките подшипник первичного вала коробки передач из гнезда в коленчатом валу (рис. 2-16).

Рис. 2-16. Выпрессовывание подшипника вала коробки передач из коленчатого вала.

Снимите держатель сальника коленчатого вала.

Отверните болты крышек коренных подшипников, снимите их вместе с нижними вкладышами, снимите коленчатый вал, верхние вкладыши и упорные полукольца на задней опоре.

Сборку двигателя производите следующим образом.

Установите на стенд чистый блок и заверните в него отсутствующие шпильки.

Как снять двигатель нива шевроле

Шевроле Нива. Снятие и установка двигателя

Поставьте автомобиль на подъемник или над осмотровой канавой и затормозите его рычагом привода стояночного тормоза. Отсоедините провода от аккумуляторной батареи и снимите ее. Отверните болты крепления петель капота и снимите капот. Снимите экран двигателя.

Слейте охлаждающую жидкость из радиатора, блока цилиндров и отопителя, для чего передвиньте вправо рычажок управления краном отопителя, отверните пробки на левой стороне блока цилиндров и на правом бачке радиатора, заверните вместо них штуцеры сливных шлангов и снимите пробки с расширительного бачка и радиатора.

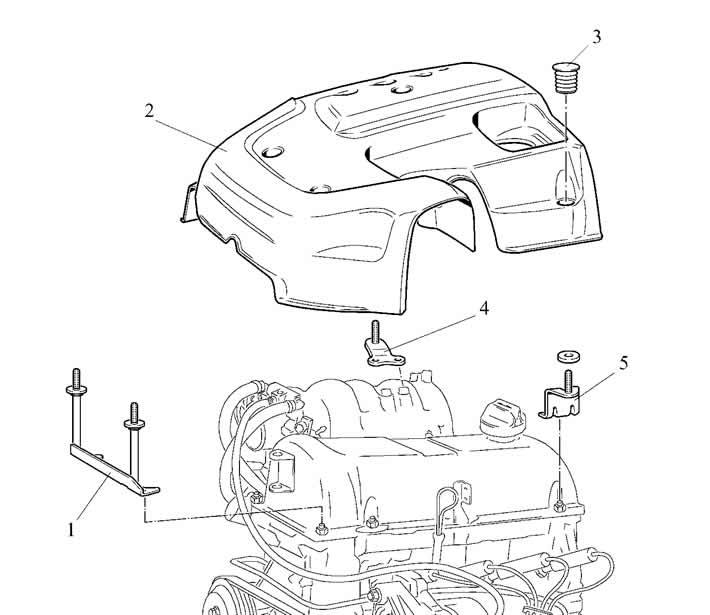

Открутите четыре болта и одну гайку (см. рис. 2-60) и снимите кожух вместе с вентиляторами системы охлаждения. Отсоедините от двигателя шланги 14 и 16 подвода и отвода охлаждающей жидкости. Открутив четыре болта снимите кожуха 10 и 12 радиатора 11. Открутите два болта, снимите кронштейны 9 и выньте радиатор охлаждения двигателя.

Отсоедините шланги подвода и слива топлива от трубок 5 и 6 (рис. 2-3) на двигателе. Закройте отверстия шлангов и трубок, чтобы в них не попала грязь.

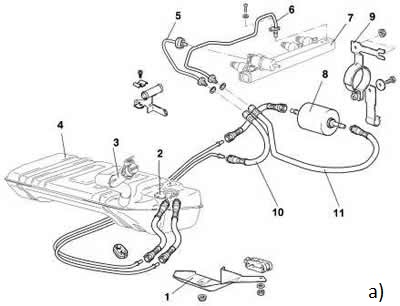

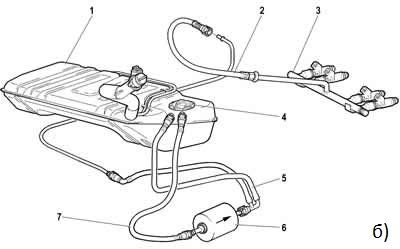

Р ис. 2-3. Детали топливной аппаратуры :

3 – наливная труба;

4 – топливный насос;

5 – отводящая трубка;

6 – подводящая топливная трубка;

7 – топливная рампа;

8 – топливный фильтр;

9 – скоба крепления топливного фильтра.

Отсоедините трос 2 (рис. 2-4) привода акселератора от сектора 1 на дроссельном патрубке, от кронштейна 4 на ресивере и от кронштейнов на крышке головки цилиндров.

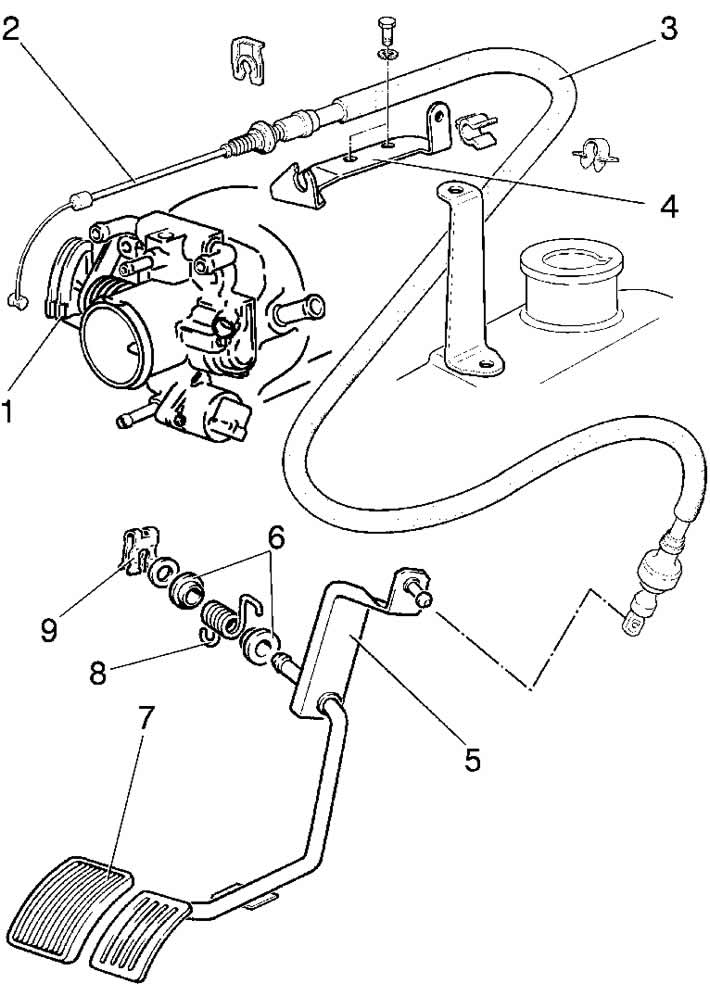

Рис. 2-4. Снятие привода акселератора:

1 – сектор с рычагом управления дроссельной заслонкой;

3 – оплетка троса;

5 – педаль управления дроссельной заслонкой;

6 – чашки пружин;

7 – накладка педали;

О слабьте два стяжных хомута и снимите шланг 1 (рис. 2-5) впускной трубы, отсоединив его от патрубка и шланга вентиляции картера двигателя.

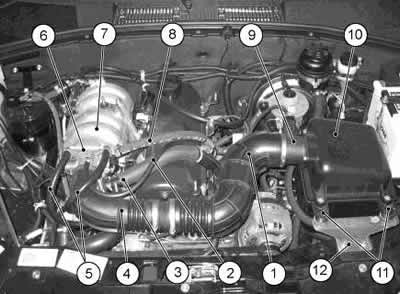

Рис. 2-5. Снятие узлов и деталей системы подачи воздуха:

1 и 11 – шланги впускной трубы;

2 – датчик массового расхода воздуха;

3 – крышка воздушного фильтра;

4 – фильтрующий элемент;

5 – корпус воздушного фильтра;

6 – заборник воздуха;

9 – дроссельный патрубок;

10–шланг подогрева дроссельного патрубка;

13 – опора фильтра

Снимите воздушный фильтр в сборе с датчиком 2 массового расхода воздуха, срезав ножом три резиновые опоры 13, которыми фильтр крепится к кузову.

Отсоедините от ресивера шланги отбора разрежения к регулятору давления топлива и к вакуумному усилителю тормозов.

Отсоедините шланг продувки адсорбера от дроссельного патрубка (если на автомобиле имеется система улавливания паров бензина).

Отсоедините провода от дроссельного патрубка, от модуля зажигания, от жгута проводов форсунок, от всех датчиков, имеющихся на силовом агрегате, и от выключателя света заднего хода на коробке передач, от генератора и стартера.

Слейте масло из бачка гидроусилителя рулевого управления. Отсоедините от насоса гидроусилителя подводящий шланг и шланг высокого давления и заглушите их.

Отверните гайки крепления приемной трубы глушителей к выпускному коллектору. Отсоедините приемную трубу от кронштейна на коробке передач и опустите ее вниз.

Ослабьте хомуты и отсоедините шланги от патрубков отопителя, а от ресивера – шланг вакуумного усилителя тормозов.

Шарнирным торцевым ключом 02.7812.9500 отверните болты крепления стартера к картеру сцепления. Отверните болты крепления крышки картера сцепления к нижней части картера сцепления. Шарнирным торцевым ключом А.55035 отверните болты крепления картера сцепления к блоку цилиндров.

П овесьте на таль траверсу ТСО-3/379 и застропите двигатель с правой стороны за скобу, установленную на передней шпильке крепления выпускного коллектора, а с левой стороны – за отверстие крепления кожуха сцепления.

Слегка натяните цепь тали, отверните гайки 7 (рис. 2-6) крепления подушек 8 передней подвески двигателя к боковым кронштейнам, отверните гайки и болт крепления картера переднего моста к кронштейнам двигателя.

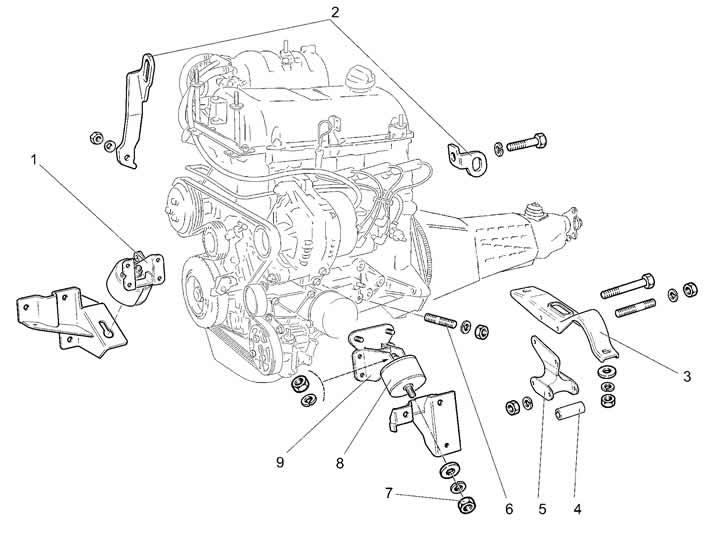

Рис. 2-6. Снятие силового агрегата:

1 – правый кронштейн подвески двигателя с подушкой;

2 – рымы для строповки;

3 – поперечина задней подвески двигателя;

4 – дистанционная втулка;

5 – опора задней подвески двигателя;

9 – левый кронштейн подвески двигателя.

Выньте двигатель, сначала подняв его вверх, чтобы вывести болты подушек подвески из отверстий кронштейнов, а затем, сместив вперед, чтобы вынуть конец первичного вала коробки передач из подшипника, расположенного во фланце коленчатого вала.

Снимите теплоизоляционный щиток и стартер.

Отверните болты крепления сцепления и снимите его.

Устанавливайте двигатель на автомобиль в последовательности, обратной снятию. Особое внимание уделяйте соединению двигателя с коробкой передач: ведущий вал должен точно войти в шлицы ведомого диска сцепления.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

Общие рекомендации по разборке и сборке двигателя Шевроле Нива

Снимаем двигатель Шевроле Нива. Головкой или накидным ключом отворачиваем гайку крепления правой опоры силового агрегата к кронштейну и снимаем опору. Отворачиваем болт крепления щитка стартера к кронштейну и четыре гайки крепления кронштейна к блоку цилиндров.

Снимаем кронштейн со шпилек блока цилиндров Шеви Нива. Отвернув четыре гайки, снимаем кронштейн левой опоры силового агрегата.

На шпильки блока цилиндров для кронштейна левой опоры монтируем плиту разборочного стенда и закрепляем двигатель на стенде. Отвернув две гайки крепления щитка стартера к выпускному коллектору, снимаем щиток.

Демонтируем: катушку зажигания; датчик детонации; генератор; кронштейн генератора; кронштейн масляного фильтра; маслоотделитель системы вентиляции картера; масляный насос; насос охлаждающей жидкости; маховик и крышку картера сцепления; головку блока цилиндров в сборе с ресивером, впускной трубой и выпускным коллектором; цепь привода ГРМ, башмак натяжителя цепи, звездочку коленчатого вала; валик привода масляного насоса.

Отворачиваем шесть болтов крепления держателя заднего сальника коленчатого вала к блоку цилиндров Шевроле Нива. Поддеваем отверткой приливы держателя и снимаем его в сборе с сальником.

Из пазов держателя сальника извлекаем два специальных болта (с квадратными головками) крепления крышки картера сцепления. Снимаем прокладку держателя заднего сальника.

Отворачиваем болт крепления кронштейна сливной трубки маслоотделителя системы вентиляции картера двигателя Шевроле Нива и снимаем кронштейн.

Отворачиваем две гайки крепления крышки шатуна (поршень при этом должен находиться в НМТ).

Постучав по боковым поверхностям крышки молотком с пластмассовым наконечником, снимаем крышку шатуна. Вынимаем нижний вкладыш шатунного подшипника из крышки.

Опираясь на торцы стержней шатунных болтов, сдвигаем нижнюю головку шатуна с шейки коленвала Шевроле Нива. Упираясь деревянной рукояткой молотка в нижнюю головку шатуна, проталкиваем поршень в цилиндр и вынимаем поршень с шатуном из цилиндра.

Вынимаем верхний вкладыш подшипника из нижней головки шатуна. Аналогично извлекаем поршни с шатунами из других цилиндров. Слегка зажимаем шатун в тиски с накладками губок из мягкого металла.

Не прилагая большого усилия, разжимаем замок верхнего компрессионного кольца и снимаем верхнее компрессионное кольцо.

Таким же образом снимаем нижнее компрессионное кольцо и два диска маслосъемного кольца. Снимаем расширитель маслосъемного кольца.

Для снятия поршня с шатуна Шевроле Нива поддеваем отверткой стопорное кольцо поршневого пальца и извлекаем кольцо из канавки бобышки поршня.

Таким же образом вынимаем второе стопорное кольцо пальца. Сдвинув поршневой палец, извлекаем его из отверстий в верхней головке шатуна и бобышек поршня.

Снимаем поршень с верхней головки шатуна. Если детали шатунно-поршневой группы не повреждены и мало изношены, то могут быть снова использованы. Поэтому при разборке помечаем детали, чтобы установить их на прежние места.

Демонтаж шатунно-поршневой группы двс Шевроле Нива

— При необходимости демонтаж шатунно-поршневой группы можно выполнить на автомобиле, не снимая двигатель.

— Снимаем головку блока цилиндров в сборе с выпускным коллектором и впускной трубой.

— Снимаем поддон картера.

— Отворачиваем две гайки крепления крышки шатуна (поршень при этом должен находиться в НМТ).

— Молотком с пластмассовым наконечником наносим легкие удары по боковым поверхностям крышки ч тобы ослабить ее посадку на шатунных болтах.

— Снимаем крышку шатуна. Сдвигаем шатун вверх.

— Упираясь деревянной рукояткой молотка в разъем нижней головки шатуна, проталкиваем шатун вверх до выхода поршня из цилиндра и вынимаем поршень с шатуном в сборе.

— Аналогично демонтируем поршни с шатунами других цилиндров Шевроле Нива.

— Установку шатунно-поршневой группы проводим в обратной последовательности.

— Перед установкой поршня с шатуном в цилиндр специальной оправкой сжимаем поршневые кольца и устанавливаем шатун с поршнем в цилиндр.

— Упираясь рукояткой молотка в днище поршня, проталкиваем поршень с кольцами в цилиндр через оправку.

— Сняв оправку, досылаем рукояткой молотка поршень в цилиндр до упора. При этом необходимо проконтролировать посадку шатунного вкладыша нижней головки шатуна на шейку коленвала Шеви Нива.

— Дальнейшую сборку проводим в обратной последовательности.

Отворачиваем два болта крепления крышки коренного подшипника коленчатого вала. Снимаем крышку коренного подшипника. Вынимаем из крышки вкладыш коренного подшипника.

Таким же образом снимаем еще четыре крышки коренных подшипников. Вынимаем коленчатый вал Шевроле Нива из блока цилиндров. Вынимаем из проточек задней опоры блока цилиндров упорные полукольца.

Вынимаем из опор блока цилиндров верхние вкладыши коренных подшипников коленчатого вала.

После разборки двигателя тщательно промываем бензином и очищаем от нагара детали для проверки их технического состояния.

Замена переднего сальника коленвала Шевроле Нива

Работу проводим на смотровой канаве или эстакаде. Снимаем брызговики моторного отсека. Снимаем радиатор системы охлаждения. Снизу автомобиля Шевроле Нива накидным ключом отворачиваем два болта крепления распорки рамки радиатора к нижней поперечине рамки.

Читать еще:  Замена балки ваз 2106

Отворачиваем два болта крепления распорки к усилителю рамки радиатора и два болта крепления распорки к верхней поперечине рамки радиатора.

Сжав пассатижами усики держателя жгута проводов вынимаем держатель жгута проводов из отверстия распорки и снимаем распорку рамки радиатора.

После снятия распорки рамки радиатора удобно демонтировать приводные ремни вспомогательных агрегатов. Чтобы не повредить, снимаем датчик положения коленчатого вала.

Снимаем ремень привода вспомогательных агрегатов и на автомобиле с кондиционером — ремень привода компрессора кондиционера. Включив пятую передачу в коробке передач и затормозив автомобиль стояночным тормозом, отворачиваем гайку крепления шкива привода вспомогательных агрегатов.

На автомобиле с кондиционером отворачиваем гайку крепления шкивов привода компрессора кондиционера и вспомогательных агрегатов.

Отвернув гайку, снимаем шкивы с носка коленвала Шеви Нива. Поддеваем отверткой передний сальник коленчатого вала и вынимаем его из гнезда крышки привода ГРМ.

Наносим тонкий слой моторного масла на рабочую кромку нового сальника и запрессовываем сальник в крышку инструментальной головкой подходящего размера (или отрезком трубы).

При необходимости замены шкива привода вспомогательных агрегатов или шкива привода компрессора кондиционера шкивы необходимо отделить друг о друга.

Для этого располагаем шкив привода вспомогательных агрегатов в тисках, и через отверстия в шкиве молотком с помощью бородка равномерно наносим удары в торец шкива привода компрессора кондиционера. Выпрессовываем шкив привода компрессора кондиционера из шкива привода вспомогательных агрегатов.

При сборке двигателя, нанося удары молотком через деревянный брусок, запрессовываем шкив привода компрессора кондиционера в шкив привода вспомогательных агрегатов. Дальнейшую сборку проводим в обратной последовательности.

Замена заднего сальника коленвала Шевроле Нива

— Работу проводим на смотровой канаве или эстакаде.

— Демонтируем кожух и ведомый диск сцепления.

— Вворачиваем в резьбовое отверстие блока цилиндров болт крепления коробки передач.

— Отворачиваем шесть болтов крепления маховика.

— Коленчатый вал Шевроле Нива от проворачивания удерживаем монтажной лопаткой, вставленной между зубьями маховика и опирающейся на ввернутый болт.

— Снимаем пластину и маховик.

— Отворачиваем две гайки крепления крышки картера сцепления и снимаем ее.

— Поддев отверткой сальник, извлекаем его из держателя.

— Наносим на рабочую кромку нового сальника коленвала Шевроле Нива тонкий слой моторного масла.

— Используя старый сальник как оправку, запрессовываем новый сальник.

— Сборку проводим в обратной последовательности.

Для определения износа цилиндра Шеви Нива нутромером измеряем диаметр цилиндра в четырех поясах (на расстояниях 8, 15, 50 и 90 мм от верхней плоскости блока цилиндров) и двух направлениях (параллельном и перпендикулярном оси коленчатого вала). В зоне первого пояса (до 8 мм) цилиндр практически не изнашивается.

Поэтому по разности замеров в первом и остальных поясах можно определить износ цилиндра. Если износ цилиндра превышает 0,15 мм, необходимо на СТО расточить и отхонинговать цилиндры до ремонтного (увеличенного на 0,4 или 0,8 мм) размера.

Для определения износа юбки поршня микрометром измеряем диаметр в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 55 мм от днища поршня. Микрометром измеряем диаметры всех шатунных и коренных шеек коленчатого вала.

Шейки коленчатого вала Шевроле Нива шлифуем до ближайшего ремонтного размера, если их износ или овальность больше 0,03 мм, а также если на шейках есть задиры и риски.

После шлифования шеек коленчатого вала необходимо удалить заглушки масляных каналов тщательно промыть и продуть сжатым воздухом каналы для удаления остатков абразива.

Шлифовку шеек коленвала Шевроле Нива, удаление и установку новых заглушек проводим на СТО. Собираем двигатель в обратной последовательности.

Устанавливаем новые вкладыши подшипников коленчатого вала номинального или ремонтного размера (после шлифовки шеек вала).

В первую, вторую, четвертую и пятую опоры блока цилиндров устанавливаем верхние вкладыши коренных подшипников с проточками, а в третью опору — вкладыш без проточки на внутренней поверхности (такой же, как вкладыши в крышках коренных подшипников).

Наносим на рабочие поверхности вкладышей коренных подшипников тонкий слой моторного масла и укладываем коленвал Шеви Нива в опоры. Вставляем в проточки пятой опоры упорные полукольца, смазанные моторным маслом.

С передней стороны пятой опоры устанавливаем сталеалюминиевое полукольцо, а с задней стороны — металлокерамическое (желтого цвета). Рабочие поверхности полуколец с антифрикционным покрытием (на них выполнены пазы) должны быть обращены к упорным поверхностям коленчатого вала.

Устанавливаем крышки коренных подшипников с вкладышами в соответствии с метками, нанесенными на наружной поверхности крышек (счет ведется со стороны привода распредевала).

При этом замки верхнего и нижнего вкладышей каждого коренного подшипника Шевроле Нива должны быть расположены с одной стороны.

Затягиваем болты крепления крышек коренных подшипников предписанным моментом. Поршни к цилиндрам подбираются по классам. Класс диаметра цилиндра, обозначаемый буквами, клеймится на нижней плоскости блока цилиндров (плоскость крепления поддона картера).

Классы диаметров юбки поршня, и отверстия под поршневой палец маркируются на его днище. Стрелка на днище поршня при установке его в цилиндр должна быть направлена в сторону привода ГРМ.

Перед сборкой шатунно-поршневой группы Шевроле Нива необходимо подобрать пальцы к поршням и шатунам. У новых деталей класс отверстий под палец в шатуне и поршне должен соответствовать классу пальца.

У деталей, бывших в эксплуатации, для правильного сопряжения необходимо, чтобы поршневой палец, смазанный моторным маслом, входил в отверстие поршня или шатуна с усилием руки и не выпадал из них при вертикальном положении пальца.

Для проверки зазора в замке поршневого кольца вставляем кольцо в цилиндр и выравниваем кольцо днищем поршня. Набором плоских щупов проверяем зазор в замке поршневого кольца. Смазываем моторным маслом канавки на поршнях. Устанавливаем на поршни Шевроле Нива кольца.

Нижнее компрессионное кольцо устанавливаем проточкой (скребком) вниз. Если на кольце около замка нанесена метка ВЕРХ или ТОР, то кольцо устанавливаем меткой вверх. Кольца должны проворачиваться в канавках свободно, без заеданий.

Располагаем поршневые кольца Шеви Нива следующим образом:

— замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого кольца;

— замок нижнего компрессионного кольца — под углом 180° к оси замка верхнего кольца;

— замок маслосъемного кольца — под углом 90° к оси замка верхнего компрессионного кольца (стык расширителя располагаем со стороны, противоположной замку).

Перед установкой деталей шатунно-поршневой группы Шевроле Нива смазываем цилиндры, поршни с кольцами и шатунные вкладыши моторным маслом. Перед установкой поршня в цилиндр надеваем на поршень регулируемую оправку и, стягивая оправку, сжимаем поршневые кольца.

Устанавливаем поршень с шатуном в цилиндр, ориентируя поршень стрелкой на его днище в сторону привода ГРМ. Упираясь рукояткой молотка в днище поршня, проталкиваем его в цилиндр.

Сняв оправку, досылаем рукояткой молотка поршень в цилиндр до упора, контролируя с другой стороны блока цилиндров посадку нижней головки шатуна (с вкладышем) на шейку коленчатого вала Шевроле Нива.

При установке крышки шатуна номера на шатуне и крышке должны совпадать и располагаться с одной стороны шатуна. Гайки крепления шатуна затягиваем предписанным моментом. Дальнейшую сборку проводим в обратной последовательности.

Chevrolet Niva Manual

Работу проводим на смотровой канаве или эстакаде.
Сбрасываем давление в системе питания (см. Замена топливного фильтра). Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем экран двигателя. Сливаем из двигателя масло (см. Замена масла в двигателе и масляного фильтра) и охлаждающую жидкость (см. Замена охлаждающей жидкости).
Снимаем воздушный фильтр с датчиком массового расхода воздуха (см. Снятие воздушного фильтра) и два рукава подвода воздуха к дроссельному узлу (см. Снятие рукавов подвода воздуха к дроссельному узлу).
Отсоединяем от дроссельного узла и ресивера трос привода дроссельной заслонки (см. Снятие привода дроссельной заслонки, замена троса).
Отсоединяем от патрубка ресивера шланг вакуумного усилителя тормозов (см. Замена прокладки ресивера), а от клапана продувки адсорбера — трубку, соединяющую клапан с адсорбером (см. Снятие элементов системы улавливания паров топлива).
Отсоединяем колодки жгута проводов системы управления двигателем от катушки зажигания (см. Снятие катушки зажигания), регулятора холостого хода (см. Снятие регулятора холостого хода), топливной рампы (см. Снятие топливной рампы и форсунок) и датчиков: детонации (см. Снятие датчика детонации); положения коленчатого вала (см. Снятие датчика положения коленчатого вала); фаз (см. Снятие датчика фаз); положения дроссельной заслонки (см. Снятие датчика положения дроссельной заслонки); температуры охлаждающей жидкости (см. Снятие датчика температуры охлаждающей жидкости); указателя температуры охлаждающей жидкости (см. Замена датчика указателя температуры охлаждающей жидкости); контрольной лампы недостаточного давления масла (см. Замена датчика контрольной лампы недостаточного давления масла). Снизу автомобиля, рядом с левой опорой силового агрегата…

…накидным ключом «на 17» отворачиваем болт крепления к блоку цилиндров наконечника «минусового» провода аккумуляторной батареи и кронштейна жгута проводов системы управления.

Отводим от блока цилиндров «минусовой» провод и кронштейн с держателем жгута проводов.

Отводим жгут проводов системы управления от двигателя.
Снимаем стартер (см. Снятие и проверка стартера) и отсоединяем провода от генератора (см. Снятие генератора).
Демонтируем насос гидроусилителя руля, не отсоединяя от него шланги (см. Снятие насоса гидроусилителя руля) и подвязываем его к левому кронштейну поперечины передней подвески.
На автомобиле с кондиционером снимаем компрессор с кронштейна (см. Снятие компрессора кондиционера), не отсоединяя от компрессора трубки системы.
Подвязываем компрессор к правому кронштейну поперечины передней подвески.

Отсоединяем шланг подачи топлива от трубки топливной рампы.

Ослабив хомут крепления, снимаем с патрубка термостата нижний шланг радиатора.

Ослабив хомуты крепления, снимаем с патрубков термостата и насоса охлаждающей жидкости шланг подачи жидкости в насос.

Ослабив хомут крепления, снимаем с отводящего патрубка рубашки охлаждения верхний шланг радиатора.
Ослабив хомуты крепления, отсоединяем шланги радиатора отопителя…

…от отводящего патрубка радиатора отопителя…

…и патрубка головки блока цилиндров.
Отсоединяем приемную трубу от выпускного коллектора и кронштейна коробки передач (см. Снятие приёмной трубы).
Отворачиваем гайки крепления передних опор силового агрегата к кронштейнам поперечины передней подвески (см. Замена опор силового агрегата).
Снимаем коробку передач (см. Снятие коробки передач) и кожух сцепления с ведомым диском (см. Замена кожуха и ведомого диска сцепления).

Штатным болтом крепим к левому верхнему отверстию блока цилиндров рым, снятый при демонтаже коробки передач.
Устанавливаем капот в вертикальное положение.
Закрепляем трос подъемного устройства на двигателе: с правой стороны — за передний рым; с левой стороны — за задний рым, прикрепленный к блоку цилиндров.
Приподнимая двигатель, выводим шпильки передних опор силового агрегата из отверстий в кронштейнах поперечины передней подвески.

Вынимаем из моторного отсека двигатель в сборе с передними опорами силового агрегата.
Устанавливаем двигатель на автомобиль в последовательности, обратной снятию.

«Нива Шевроле» — ремонт двигателя своими руками: рекомендации, этапы работ

Как свидетельствуют отзывы владельцев и специализированные источники, ремонт двигателя «Нивы Шевроле» может уже потребоваться после 60 тысяч километров пробега. Все зависит от интенсивности эксплуатации транспортного средства и стиля вождения. Также на этот показатель влияет тип мотора и качество его сборки. Нередко машина способна пройти без вмешательства в силовой агрегат свыше 100 тысяч километров.

Подготовка

Для того чтобы произвести ремонт двигателя «Нивы Шевроле», потребуется запастись необходимым набором инструментария. В этот комплект входит:

  • набор ключей от «10» до «36» либо универсальный аналог, также можно использовать газовую модель;
  • торцовые головки на «12» и «13»;
  • молоток;
  • отвертка;
  • специальный съемник для маслофильтра.

По возможности лучше работать на поворотном стенде, который позволяет подобраться к мотору с разных сторон. Такая особенность обусловлена тем, что силовой агрегат довольно проблематично надежно зафиксировать. В противном случае сложно поддаются отвинчиванию крепежи, затянутые с большим усилием.

Начало разборки

Эта процедура ремонта двигателя «Нивы Шевроле» начинается после отсоединения всех связующих шлангов, трубопроводов и хомутов. Работы выполняют в следующей последовательности:

  • снимают масляный фильтр согласно рекомендациям рабочей инструкции в соответствующем разделе;
  • демонтируют механизм сцепления;
  • извлекают маховик;
  • снимают головку блока цилиндров;
  • откручивают три фиксирующих болта корпусной части помпы хладагента, после чего изымают насос в сборе со шкивом;
  • ослабляют затяжное усилие индикатора недостаточного давления масла, при этом удерживают переходник от прокручивания;
  • снимают натяжительный башмак цепи привода распредвала.

Основной этап

Дальнейшая починка мотора «Нивы Шевроле» (ВАЗ-2123) заключается также в нескольких шагах. Они приведены ниже:

  1. При помощи отвертки смещают звездочку коленвала с последующим снятием. Отгибают краешек шайбы-стопора, вывинчивают болт крепления, демонтируют зубчатый элемент.
  2. Снимают цепи привода вала распределительного.
  3. Демонтируют заглушку монтажного гнезда в отверстии цилиндрового блока.
  4. Удаляют крышку сапуна вентиляционного блока картера.
  5. Вывинчивают пару винтов, фиксирующих упорный фланец на приводе маслонасоса, после чего сдвигают валик и снимают его.
  6. Убирают две фиксирующие гайки фронтальной части картерного отсека.
  7. Откручивают шесть крепежных элементов держателя БЦ, демонтируют сальник, поддев его аккуратно отверткой.

Важно на этом этапе не потерять два болтика с квадратными головками, которые свободно ведут себя в гнездах крышки держателя, могут легко выпасть.

Финишная стадия разборки

Дальнейший ремонт двигателя «Нивы Шевроле» также состоит из определенных этапов:

  1. Выворачивают остатки болтов на масляном картере, снимают шайбы и саму емкость.
  2. Убирают оставшуюся прокладку, отвинчивают два крепежных болта, демонтируют маслонасос.
  3. На фиксирующую шпильку устанавливают пару гаек. Посредством их одновременного затягивания выворачивают шпильку.
  4. Снимают болтовой крепеж кронштейна слива маслоотделителя, после чего снимают кронштейн путем его подвижки по трубке до края.
  5. Демонтируют отрезок с маслоотделителем.
  6. Элементы кривошипно-шатунной группы помечают по месторасположению, что позволит работоспособные и исправные механизмы установить обратно.
  7. Скручивают фиксирующие гайки шатуна одного из цилиндров.
  8. Убирают остальные заглушки и коленвал.

Зная, как снять крышку двигателя и сопряженные элементы, можно приступать к замене и починке деталей.

Дефектовка

Данный процесс начинается с подготовки инструментов. Потребуются такие приспособления:

  • лампа переносная;
  • линейка или рулетка;
  • штангенциркуль;
  • шабер;
  • комплект плоских щупов;
  • микрометр.

Переборка двигателя своими руками в дальнейшем потребует тщательной промывки деталей в керосине. Затем их необходимо продуть и просушить сжатым воздушным потоком. Проводится внимательный визуальный осмотр опор коленчатого вала и прочих узлов на предмет отсутствия трещин и сколов. В цилиндрах аналогичные дефекты также не допускаются.

Согласно документации завода-изготовителя на нижней части блока наносится клеймо с условным индексом блока цилиндров. Аналогичный номер должен присутствовать на всех отсеках коренных подшипников, что определяет их принадлежность к конкретному узлу ГБЦ.

Дальнейшие манипуляции

Ремонт двигателя «Нивы Шевроле» в плане дефектовки включает в себя такие этапы:

  1. Проверяют разность между поверхностью разъема блока с ГБЦ. Это делается при помощи штангенциркуля. Если отклонение в диагональном, поперечном или продольном направлении превышает 0,1 миллиметра, блок подлежит замене.
  2. Очищают дно от нагара при помощи шабера, который часто изготавливают из старого напильника.
  3. Также убирают следы гари под поршневыми кольцами посредством его поворота.
  4. Проводят осмотр поршней, шатунов и крышек, на которых не должно быть трещин.
  5. Визуально проверяют вкладыши. Элементы со сколами, трещинами и задирами меняют.
  6. Проверяют диаметр поршней в плоскости на расстоянии 52,4 миллиметра от днища детали. Расчетный показатель должен находиться в пределах 0,05-0,07 мм. Предельно допустимый зазор составляет 0,15 мм.
  7. Поршень поворачивают пальцевой осью вверх, при этом он не должен вываливаться из своего гнезда. В противном случае палец подлежит замене.
  8. Проверяют плоским щупом расстояние между поршневыми канавками по высоте. Номинальные зазоры здесь варьируются от 0,04 до 0,15 мм.

Рекомендации

Еще несколько советов, как доработать двигатель «Нивы Шевроле». Потребуется провести осмотр верхних и нижних коренных подшипников. 1, 2, 4, 5-й элементы оснащены специальными канавками на внутренней части. Нижние аналоги таких гнезд не имеют. Если на указанных элементах присутствуют задиры, сколы и трещины, они требуют замены.

Также рекомендуется залить в радиальные ходы бензин. Перед этим их необходимо заглушить с одной стороны деревянными чопами. После 15-20-минутной выдержки каналы промывают топливом, которое подают через резиновую грушу. Заглушки демонтируют, каналы промывают до вытекания чистого бензина.

Промывка и раскоксовка «Димексидом»

Указанный способ довольно прост и не очень дорог. Для выполнения процедуры выполняют следующие действия:

  • приобретают недорогое минеральное масло, например «Волга ОИЛ 15» (10 литров);
  • покупают промывочное средство типа «Лукойл» (4 л);
  • берут для замены оригинальный фильтрующий элемент;
  • четыре штуки масляных фильтров DODA (лучше качественные аналоги);
  • также потребуется фторопластовая трубка диаметром 8 миллиметров, длиной порядка 0,4 м;
  • шпилька М6;
  • термическая усадка.

Для раскоксовки «Димексидом» потребуется непосредственно сам раствор (порядка 2,5 литра), а также шприц, промышленный фен, дрель, перчатки и ветошь. Стоит отметить, что указанная процедура требует соблюдения определенных мер безопасности, связанных с использованием СИЗ. Рассматриваемый состав оставляет ожоги на коже, не говоря уже о слизистых оболочках. Кроме того, он негативно воздействует при попадании на большинство сортов пластика. В среднем при аккуратном и неторопливом самостоятельном подходе на всю операцию уйдет от 6 до 8 часов.

Как промыть двигатель «Нивы Шевроле» правильно?

Пошаговая инструкция по выполнению указанного процесса приведена ниже:

  1. Снимают щуп при помощи обработки элемента «Димексидом». Чтобы это выполнить, потребуется отвинтить болт-фиксатор Е12, потянуть щуп вверх. При этом может пролиться небольшое количество масла.
  2. Затем переворачивают щуп без доставания троса, наливают в емкость указанный состав, после чего прогревают трубку промышленным феном. Краска начнет сниматься пластами буквально через считаные минуты.
  3. Щуп повторно переворачивают, снимают с него краску привычным способом, промывают элемент водой. Нужно обязательно проверить, чтобы внутри мерила не осталось остатков лакокрасочного покрытия, после чего его помещают на посадочное место.
  4. Двигатель «Нивы Шевроле» (ВАЗ-2123) прогревают, заезжают на возвышенность.

Завершающая операция

Промывка продолжается путем подготовки специального инструмента. Его можно сделать из М6-й шпильки, которую закругляют и полируют с одного края. Поскольку внутренний размер трубки из фторопласта больше, чем аналогичный диаметр шпильки, потребуется термоусадка для плотного расположения двух сопряженных элементов.

Независимо от того, какое масло в двигателе «Нивы Шевроле», соблюдают такую последовательность:

  1. Разрезают конец трубки на 20 миллиметров и выгибают по типу пропеллера.
  2. Так называемый миксер желательно делать из фторопласта. Это обусловлено тем, что указанный материал устойчив к разного рода кислотам, щелочам и окислителям. Здесь важно помнить о том, что «Димексид» — довольно агрессивное вещество, которое может просто разъесть обычную пластмассу и испортить качественный пластик. При этом достать продукты распада будет весьма проблематично.
  3. Далее придется «нырнуть» под машину, снять защиту мотора и пыльник. Таким образом, получится добраться до фиксирующего болта коленчатого вала.
  4. Откручивают свечи и вставляют в освободившиеся отверстия металлические штыри, подходящие по размеру.
  5. Болтом коленвала прокручивают по часовой стрелке механизм, пока установленные «шампуры» не станут рядно.
  6. При помощи строительного фена греют «Димексид» в подходящей емкости, разливают по 100 миллилитров в тюбики.

Промывка: итоговый этап

Пока идет процесс разогрева обрабатывающего состава, можно одновременно шприцем дозировать состав в намеченные места. Это связано с тем, что эффективность «Димексида» быстро падает при остывании силового агрегата. Миксер с дрелью включают на мощность порядка 2500 оборотов в минуту, после чего обрабатывают каждый цилиндр в 2-3 захода. В итоге на каждый элемент уходит не менее пяти минут.

После этого шприцем модификации Жане выкачивают при помощи капельницы с трубкой весь залитый состав, разливают его обратно в емкости. Это позволит понять, сколько «Димексида» потратилось на обработку колец и масляной системы. Далее греют поочередно вторую и третью порцию состава, после чего повторяют процедуру аналогичным методом.

Сколько ходит двигатель «Нивы Шевроле» без ремонта, было указано выше, в зависимости от состояния машины, правильности ее обслуживания и дорожных условий. В любом случае не следует игнорировать проблемы с мотором. Своевременная промывка и чистка позволят сэкономить финансовые средства и ресурс сопряженных деталей транспортного средства.

Chevrolet Niva «Квадрик» › Logbook › Капитальный ремонт двигателя на Шевроле Ниве.

Сразу прошу прощения, что фото не будет. Делал капиталку не сам. Да и фоткать там особо нечего такого, чтобы кому-то потом пригодилось.

В общем, напомню, что предвестниками серьезного ремонта были некоторые поломки накануне. А именно, антифриз стал выглядеть печально, давануло радиатор отопителя салона, потом помпа побежала, дальше основной радиатор, после замены антифриза, за буквально 500 км он покрылся пеной. В общем, было ясно, что в систему охлаждения попадает то, что не должно. Вероятно масло. А это плохо.

Принял решения, скинуть голову, заглянуть. Вскрытие показало, что все печально. Прогладка сгнила, пропускает антифриз в масло, масло в антифриз. В общем не ясно сколько машина ходит на такой смеси (((
Клапана белые, с трещинами, все. 4й цилиндр болтается как палка в ведре.

Ну собственно делать нечего, капиталим. Заодно меняем все что там попутно удобно достать теперь.

Блок проточили, отшлифовали, крышку тоже. Крышка, видимо от перегрева была чутка поведена, но выправили вообще в ноль. Хорошо встала. Коллектор выхлопной после снятия обратно не захотел. Так же оказался с измененной геометрией, пришлось менять.

По деталям поменяли практически все. Коленвал шлифанули, поправили, шатуны старые остались, гидрокоменсаторы. Все прочее — новое.

Трубки системы охлаждения поменял на армированные. Часть синие, часть по-проще.
Подушки поменяли.
Свечи поменяли.
Клапана, цепь, башмак и т.п. — все новое.
Кстати, натяжитель стоит как новый! Оставил его. В предыдущих постах где-то есть что стоит.
Поменяна помпа.
Масляный насос новый.
Датчики поменял, ролики, ремень поменял.
Антифириз, масло — новые.
Радиатор поменял.

В общем по итогу новый движок. Гидрики чуть позже тоже поменяю.

Из первых ездовых ощущений. Работает куда тише. Видимо просто привык к шуму, т.к. он же понемногу становился шумнее с ходом износа. А сейчас прям «шелестит». На педаль газа отзывается приятно. По расходу топлива пока рано что-то говорить. Проехал километров 40 может.

По деньгам: запчасти, проточка, шлифовка и т.п. обошлись в 27 тыс. рублей. Работа мастера — 20 тыс.
Итого, считайте 50 000 рублей.

Снятие и установка двигателя Нива Шевроле

Снятие двигателя на автомобиле Нива Шевроле производят для его ремонта, а так же при проведение других работ, при которых его наличие будет мешать ходу их выполнения. Двигатель снимается с автомобиля по направлению вверх, поэтому подготовьте над капотом подъемник, грузоподъемностью не менее 300 кг. Так же завод изготовитель рекомендует предварительно отсоединить от силового агрегата коробку передач и снять ведомый диск сцепления, для предотвращения его повреждения. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

  • Снимите капот.
  • Обесточьте автомобиль, отключив клемму минус от аккумуляторной батареи.
  • Снимите декоративный кожух двигателя.
  • Снимите защиту масляного картера и брызговик двигателя.
  • Слейте жидкость из системы охлаждения и снимите радиатор.

  • Откручиваем гайки крепления подушек передних опор двигателя к поперечине подвески.
  • Откручиваем гайки крепления передней крышки картера сцепления.

  • Откручиваем болты крепления рабочего цилиндра сцепления и не отсоединяя от него шланга, отводим цилиндр в сторону, чтобы он не мешал дальнейшей работе.

  • Выкручиваем четыре болта крепления картера сцепления к блоку двигателя.
  • После чего откручиваем гайку хомута крепления приемной трубы к кронштейну и отсоединяем хомут.

  • От датчика детонации двигателя отсоединяем колодку с питающими проводами.
  • Отсоединяем от клеммы генератора плюсовой провод.

  • Сняв провода с клеммы, отводим жгут в сторону.
  • Далее производим демонтаж воздушного фильтра.
  • С промежуточного кронштейна, ослабив стяжной хомут, снимаем левую часть воздухоподводящего патрубка.

  • Крестовой отверткой ослабляем хомут крепления правой части воздухподводящего патрубка к дроссельному узлу, после чего откручиваем болт крепления промежуточного кронштейна и отводим правую часть патрубка, не отсоединяя шланг вентиляции картера, в сторону.

  • От датчика положения дроссельной заслонки и регулятора холостого хода отсоединяем колодки с питающими проводами.

  • Далее отсоединяем провода от топливных форсунок и датчика температуры охлаждающей жидкости.

  • Вынимаем моторный жгут проводов из кронштейнов держателей и отводим его в сторону.
  • Отсоединяем колодку с проводами от модуля зажигания.

  • Откручиваем гайки и отсоединяем от клемм модуля зажигания массовые провода.
  • Отсоедините провод от датчика аварийного падения давления масла в системе.

  • Аналогично отсоединяем провод от датчика указателя температуры жидкости.
  • Снимаем ремень со шкива насоса гидравлического усилителя рулевого управления.

  • От датчика положения коленчатого вала отсоедините колодку с питающими проводами.
  • Откручиваем болты крепления кронштейна насоса гидравлического усилителя руля и отведите кронштейн с насосом в сторону, зафиксировав его на кузове, чтобы он не мешал.

  • Откручиваем болт крепления и отсоединяем от двигателя провод массы, сняв его вместе с кронштейном.

  • От сектора привода дроссельного узла отсоединяем трос дроссельной заслонки. А так же отсоединяем от кронштейна на ресивере.
  • С патрубка впускной трубы, ослабив стяжной хомут, снимаем шланг вакуумного усилителя тормозов.

  • Ослабив стяжные хомуты, отсоединяем от патрубков термостата верхний и нижний шланги радиатора.

  • От патрубка дроссельного узла отсоединяем шланг продувки адсорбера.
  • Далее ослабляем хомут крепления шланга к расширительному бачку.

  • Отсоединяем шланг от бачка и фиксируем его на двигателе.
  • Разъединяем магистрали подвода и слива топлива.

  • Отсоединяем шланги от патрубков радиатора отопителя.
  • Снимите генератор.

  • Отворачиваем болт нижнего крепления распорки впускной трубы и отводим ее, чтобы она не мешала снятию стартера.
  • Снимите стартер.

  • Откручиваем гайки крепления приемной трубы к выпускному коллектору и сняв гайки со шпилек, отводим трубу в сторону от двигателя.

  • Откручиваем болт крепления задней распорки приемной трубы и снимаем ее.
  • Теперь необходимо закрепить одну из строп для подъема двигателя. Стропу удобнее крепить за одну из транспортных проушин, установленных на верхних болтах крепления картера сцепления. Снимаем проушину с болта и крепим ее на месте массового провода двигателя.

  • Крепим стропы подъемника за штатную и вновь установленную стропы.
  • Откручиваем болты и снимаем усилитель передней панели каркаса моторного отсека.

  • Устанавливаем между картером сцепления и штангой стабилизатора поперечной устойчивости деревянный брусок, толщиной 60-70 мм и немного опускаем двигатель, чтобы брусок оказался зажат, после чего сдвигаем двигатель немного вперед.
  • После полного выхода первичного вала из ступицы ведомого диска, приподнимаем двигатель и извлекаем его из моторного отсека.

На этом ремонтные работы по снятию двигателя на автомобиле Нива Шевроле завершены. Выполните необходимый ремонт, после чего его монтаж произведите в обратной последовательности.

Снятие двигателя Нива. Видео как снять двигатель с Niva самостоятельно в своем гараже

Разборка и ремонт двигателя нива ваз 21213, 21214, 2131 lada 4×4

Перед разборкой очищаем двигатель от грязи.

Головкой «на 17» отворачиваем три болта крепления к блоку цилиндров кронштейна редуктора переднего моста…

…и снимаем кронштейн.

Головкой «на 13» отворачиваем четыре гайки крепления к блоку цилиндров кронштейна левой опоры силового агрегата…

…и снимаем кронштейн в сборе с подушкой.

После снятия кронштейнов на их крепежные шпильки и резьбовые отверстия в блоке цилиндров монтируем плиту разборочного стенда и закрепляем двигатель на стенде. Снимаем сцепление ( см. тут )

Снимаем маховик и крышку картера сцепления ( см. тут ).

Головкой «на 13» отворачиваем четыре гайки крепления к блоку цилиндров кронштейна правой опоры силового агрегата…

…и снимаем кронштейн с подушкой.

Головкой «на 17» отворачиваем три болта крепления к блоку цилиндров кронштейна генератора…

…и снимаем кронштейн.

Круглогубцами ослабляем хомут крепления к патрубку отводящей трубки радиатора отопителя шланга отвода охлаждающей жидкости от дроссельного узла (двигатель ВАЗ-21214) или от блока подогрева карбюратора (ВАЗ-21213).

Снимаем шланг с патрубка отводящей трубки.

Головкой «на 10» отворачиваем две гайки крепления фланца отводящей трубки радиатора отопителя к корпусу насоса охлаждающей жидкости.

Отвернув гайку крепления кронштейна трубки к выпускному коллектору ( см. тут ),…

…снимаем отводящую трубку радиатора отопителя и ее уплотнительную прокладку.

Головкой «на 13» отворачиваем три болта крепления насоса охлаждающей жидкости к блоку цилиндров…

…и снимаем насос охлаждающей жидкости в сборе и его прокладку.

На впрысковом двигателе демонтируем головку блока цилиндров в сборе с ресивером, впускной трубой и выпускным коллектором ( см. тут ).

На карбюраторном двигателе головку блока цилиндров снимаем в сборе с карбюратором, впускной трубой и выпускным коллектором ( см. тут ).

Снимаем маслоотделитель системы вентиляции картера, поддон картера и масляный насос (см. соответствующие разделы).

Головкой «на 10» отворачиваем шесть болтов крепления держателя заднего сальника коленчатого вала к блоку цилиндров.

Поддеваем отверткой за приливы держатель заднего сальника…

…и снимаем держатель в сборе с сальником.

Из пазов держателя сальника извлекаем два специальных болта (с квадратными головками) крепления крышки картера сцепления.

Снимаем прокладку держателя заднего сальника.

Снимаем крышку привода распределительного вала, демонтируем цепь, звездочку коленчатого вала, валик привода масляного насоса, башмак натяжителя цепи (см. соответствующие разделы).

Накидным ключом «на 10» отворачиваем болт крепления кронштейна сливной трубки маслоотделителя системы вентиляции картера двигателя.

Головкой «на 14» отворачиваем две гайки крепления крышки шатуна (поршень при этом должен находиться в НМТ).

Постучав по боковым поверхностям крышки молотком с пластмассовым бойком,…

…снимаем крышку шатуна.

Вынимаем нижний вкладыш шатунного подшипника из крышки.

Опираясь на торцы стержней шатунных болтов, сдвигаем нижнюю головку шатуна с шатунной шейки коленчатого вала.

Упираясь деревянной рукояткой молотка в разъем нижней головки шатуна, проталкиваем поршень в цилиндр…

…и вынимаем поршень с шатуном из цилиндра.

Вынимаем верхний вкладыш подшипника из головки шатуна.

Аналогичным образом извлекаем поршни с шатунами из других цилиндров.

Зажимаем шатун в тиски с накладками губок из мягкого металла.

Пальцами рук осторожно (не прилагая большого усилия) разжимаем замок верхнего компрессионного кольца…

…и снимаем верхнее компрессионное кольцо.

Таким же образом снимаем…

…нижнее компрессионное кольцо,…

…два диска масляного кольца.

Снимаем расширитель маслосъемного кольца.

Для снятия поршня с шатуна…

…поддеваем отверткой стопорное кольцо поршневого пальца…

…и извлекаем его из кольцевой канавки поршня.

Таким же образом вынимаем второе стопорное кольцо пальца.

Сдвинув поршневой палец,…

…извлекаем его из отверстия в поршне.

Снимаем поршень с верхней головки шатуна.

Если некоторые детали шатунно-поршневой группы не повреждены и мало изношены, то могут быть снова использованы. Поэтому при разборке помечаем детали, чтобы установить их в прежний цилиндр.

Головкой «на 17» отворачиваем два болта крепления крышки коренного подшипника коленчатого вала.

Снимаем крышку коренного подшипника.

Вынимаем из крышки нижний вкладыш коренного подшипника.

Таким же образом снимаем еще четыре крышки коренных подшипников.

Вынимаем коленчатый вал из блока цилиндров.

Вынимаем из проточек задней опоры блока цилиндров упорные полукольца.

Вынимаем из опор блока цилиндров верхние вкладыши коренных подшипников коленчатого вала.

После разборки двигателя тщательно промываем бензином и очищаем от нагара детали для проверки их технического состояния.

Для определения износа цилиндров…

…нутромером измеряем диаметр цилиндра в четырех поясах и двух плоскостях (параллельно и перпендикулярно оси коленчатого вала).

Схема измерения цилиндров: А и В — направления измерений; 1,2, 3 и 4 — номера поясов

Основные размеры блока цилиндров

см. так же размеры и маркировка шатунно-поршневой группы

Для определения износа юбки поршня…

…микрометром измеряем диаметр в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 55 мм от днища поршня.

Микрометром измеряем диаметры…

…и коренных шеек коленчатого вала.


Допустимые биения основных поверхностей коленчатого вала

Шейки коленчатого вала шлифуем до ближайшего ремонтного размера, если их износ или овальность больше 0,03 мм, а также если на шейках есть задиры и риски.

(читайте также статью « Коленвал — шлифовка или ремонт «)

После шлифования шеек коленчатого вала…

…необходимо удалить заглушки масляных каналов,…

…тщательно промыть каналы для удаления остатков абразива и продуть сжатым воздухом.

Шлифовку шеек коленчатого вала, удаление и установку новых заглушек проводим на СТО.

Собираем двигатель в обратной последовательности.

Устанавливаем новые вкладыши подшипников коленчатого вала номинального или ремонтного размера (после шлифовки шеек).

В первую, вторую, четвертую и пятую опоры блока цилиндров устанавливаем верхние вкладыши коренных подшипников с проточками,…

…а в третью опору — вкладыш без проточки на внутренней поверхности (такой же, как в крышках коренных подшипников).

Смазываем вкладыши коренных подшипников моторным маслом и укладываем коленчатый вал в опоры.

Вставляем в проточки пятой опоры упорные полукольца, смазанные моторным маслом.

С передней стороны пятой опоры устанавливаем сталеалюминиевое полукольцо, а с задней стороны – металлокерамическое (желтого цвета).

Поверхности полуколец с антифрикционным покрытием (на них выполнены пазы) должны быть обращены к упорным поверхностям коленчатого вала.

Устанавливаем крышки коренных подшипников в соответствии с метками, нанесенными на их наружной поверхности (счет ведется со стороны привода распределительного вала).

При этом замки верхнего и нижнего вкладышей каждого коренного подшипника должны быть расположены с одной стороны.

Затягиваем болты крепления крышек коренных подшипников предписанным моментом ( см. тут ).

Поршни к цилиндрам подбираются по классам.


Маркировка размерного класса цилиндров на блоке

Класс диаметра цилиндра, обозначаемый буквами, клеймится на нижней плоскости блока цилиндров (плоскость крепления поддона картера).

Классы диаметров юбки поршня, и отверстия под поршневой палец маркируются на его днище.

Стрелка на днище поршня при установке его в цилиндр должна быть направлена в сторону привода распределительного вала.

При сборке шатунно-поршневой группы необходимо, чтобы поршневой палец, смазанный моторным маслом, входил в отверстие поршня или шатуна с усилием руки и не выпадал из них при вертикальном положении пальца.

Для проверки зазора в замке поршневого кольца вставляем кольцо в цилиндр и выравниваем кольцо днищем поршня.

Набором плоских щупов проверяем зазор в замке поршневого кольца.

Смазываем моторным маслом канавки на поршнях.

Устанавливаем на поршни кольца.

Нижнее компрессионное кольцо устанавливаем проточкой («скребком») вниз.

Если на кольце около замка нанесена метка «ВЕРХ» или «ТОР», то кольцо устанавливаем меткой вверх.

Кольца должны проворачиваться в канавках свободно без заеданий.

Располагаем кольца следующим образом:

замок верхнего компрессионного кольца ориентируем под углом 45° к оси поршневого кольца;

замок нижнего компрессионного кольца — под углом 180° к оси замка верхнего кольца;

замок маслосъемного кольца — под углом 90° к оси замка верхнего компрессионного кольца (стык расширителя располагаем со стороны, противоположной замку).

Перед установкой деталей ШПГ смазываем цилиндры, поршни с кольцами и шатунные вкладыши моторным маслом.

Перед установкой поршня в цилиндр надеваем на поршень регулируемую оправку…

…и, стягивая оправку, сжимаем поршневые кольца.

Устанавливаем поршень с шатуном в цилиндр.

Упираясь рукояткой молотка в днище поршня, проталкиваем его в цилиндр.

При установке крышки шатуна номер на шатуне и крышке должен совпадать и располагаться с одной стороны шатуна.

Гайки крепления шатуна затягиваем предписанным моментом ( см. тут ).

Дальнейшую сборку проводим в последовательности обратной разборке.

Уплотнительные прокладки и сальники заменяем новыми.

При установке маховика ориентируем его так, чтобы установочная (конусная лунка), расположенная на задней плоскости маховика рядом с зубчатым венцом, располагалась напротив шатунной шейки четвертого цилиндра.

Снятие двигателя нива. видео как снять двигатель с niva самостоятельно в своем гараже

Чтобы снять двигатель на Ниве (ВАЗ 2121) первым делом нужно снять капот, лить тосол, снять радиатор. Затем снимается головка и раскручивается двигатель. Далее он поддомкрачивается и стропами (веревками) вынимается двигатель автомобиля.

Подробностей снятия и откручивание каждого болтика не ждите, если решились снять движок значит опыт какой никакой есть, но чтобы проще было с правится с задачей рассказана последовательность демонтажа деталей и наглядно виден процесс как вытащить двигатель с Niva. Подробнее смотрите видео ролик.

Как снять двигатель нива шевроле

Двигатель снимаем для ремонта или для замены

Устанавливаем автомобиль на смотровую канаву или подъемник

Сбрасываем давление в топливной системе – статья Снижение давления топлива Niva Chevrolet

Отсоединяем минусовую клемму аккумулятора

Снимаем воздушный фильтр с датчиком массового расхода воздуха и два шланга подвода воздуха к дроссельному узлу

Отсоединяем от дроссельного узла и ресивера трос дроссельной заслонки (если привод дроссельного узла тросовой) – статья Регулировка и замена троса дросселя Niva Chevrolet

Отсоединяем от патрубка ресивера шланг вакуумного усилителя тормозов

Отсоединяем от клапана продувки адсорбера трубку, соединяющую клапан с адсорбером – статья Как снять элементы системы улавливания паров бензина Нива Шевроле

Отсоединяем колодку проводов от модуля зажигания – статья Замена модуля зажигания Niva Chevrolet

Отсоединяем колодку проводов от регулятора холостого хода, топливной рампы и форсунок, датчика детонации, датчика положения коленчатого вала, положения дроссельной заслонки, датчика охлаждающей жидкости, контрольной лампы недостаточного давления масла

Снизу автомобиля, рядом с левой опорой силовой установки накидным ключом на 17 откручиваем болт крепления к блоку цилиндров минусового провода аккумулятора и кронштейна жгута проводов системы управления

Отводим от блока цилиндров минусовой провод и кронштейн с держателем жгута проводов

Отводим провода системы управления от двигателя

Демонтируем насос гидроусилителя руля, не отсоединяя от него шланги и подвязываем его к левому кронштейну поперечины передней подвески

Снимаем компрессор кондиционера (если автомобиль с кондиционером), не отсоединяя от него трубки системы

Подвязываем компрессор к правому кронштейну поперечины передней подвески

Отсоединяем шланг подачи топлива от трубки топливной рампы

Ослабив хомут крепления, снимаем с патрубка термостата нижний шланг радиатора

Ослабляем хомуты крепления и снимаем с патрубков термостата и насоса охлаждающей жидкости шланг подачи жидкости в насос

Ослабив хомут крепления, снимаем с отводящего патрубка рубашки охлаждения верхний шланг радиатора

Ослабив хомуты крепления, отсоединяем шланги радиатора отопителя от отводящего патрубка радиатора отопителя

И патрубка головки блока цилиндров.

Отсоединяем приемную трубу от выпускного коллектора и коробки передач – Как отремонтировать выхлопную систему Нива Шевролет

Откручиваем гайки крепления передних опор силовой установки к кронштейнам поперечины передней подвески – Как заменить опоры силового агрегата ВАЗ-2123

Штатным болтом крепим к левому верхнему отверстию блока цилиндров рым, снятый при снятии КПП

Устанавливаем капот в вертикальное положение

Закрепляем трос подъемного устройства на двигателе с правой стороны – за передний рым; с левой стороны – за задний рым, прикрепленный к блоку цилиндров.

Приподнимаем двигатель и выводим шпильки передних опор силовой установки из отверстий в кронштейнах поперечины передней подвески

Извлекаем из моторного отсека двигатель в сборе с передними опорами силовой установки

Устанавливаем двигатель на автомобиль в обратном порядке

Снятие и установка двигателя

Установите автомобиль на подъемник и затормозите его рычагом привода стояночного тормоза. Отсоедините провода от аккумуляторной батареи и снимите ее. Отверните болты крепления петель капота и снимите капот. Снимите экран 2 (рис. 2-3) двигателя.

Рис. 2-3. Снятие экрана двигателя:
1 — передний кронштейн;
2 — экран двигателя;
3 — опора крепления экрана;
4 — правый кронштейн;
5 — задний кронштейн.

Снимите воздушный фильтр:

  • ослабьте хомут крепления шланга впускной трубы к проставке и отсоедините шланг от проставки;
  • отсоедините колодку жгута проводов от датчика массового расхода воздуха;
  • отверните четыре болта крепления переднего и заднего кронштейнов воздушного фильтра к кузову автомобиля и снимите воздушный фильтр с датчиком массового расхода воздуха и шлангом впускной трубы в сборе.

Слейте охлаждающую жидкость из радиатора, блока цилиндров и отопителя, для чего передвиньте вправо рычажок управления краном отопителя, отверните пробки на левой стороне блока цилиндров и на правом бачке радиатора, заверните вместо них штуцеры сливных шлангов и снимите пробку с расширительного бачка.

Ослабьте хомуты крепления и отсоедините шланги подвода и отвода охлаждающей жидкости от радиатора и от двигателя.

Отсоедините от радиатора шланг расширительного бачка.

Снимите облицовку радиатора системы охлаждения.

Отсоедините штекерную колодку от звукового прибора и снимите звуковой прибор.

Снимите конденсатор кондиционера согласно требованиям раздела «Вентиляция, кондиционирование и отопление салона».

Отсоедините от вентиляторов колодки жгута системы зажигания.

Отверните четыре болта и снимите кожухи 10 и 12 радиатора 11.

Отверните два болта, снимите кронштейны 9 и извлеките радиатор системы охлаждения двигателя в сборе с вентиляторами.

Отсоедините провода электрооборудования:

  • отсоедините от генератора клемму жгута проводов аккумуляторной батареи;
  • отсоедините от двигателя провод «массы»;
  • отсоедините штекерные колодки жгута проводов системы зажигания от жгута проводов форсунок, от катушки зажигания, датчиков кислорода, температуры, детонации, регулятора холостого хода, датчиков положения дроссельной заслонки и положения коленчатого вала;
  • отсоедините штекеры проводов от датчиков указателя температуры охлаждающей жидкости и давления масла.

Отсоедините от ресивера шланг отбора разрежения к вакуумному усилителю тормозов.

Отсоедините от дроссельного патрубка шланг продувки адсорбера.

Ослабьте хомуты крепления и отсоедините от двигателя подводящий и отводящий шланги радиатора отопителя.

Отсоедините от компрессора нагнетающий трубопровод и трубопровод низкого давления.

Отсоедините шланги 10 и 11 (рис. 2-4-а) от топливных трубок 5 и 6 соответственно или шланг 2 (рис. 2-4-б) от топливного трубопровода. Установите в отверстия шлангов и трубопроводов технологические заглушки для предотвращения попадания частичек пыли из воздуха.

Рис. 2-4. Детали топливной аппаратуры:

а) для ЭСУД с контроллером МР7.0:
1 — кронштейн;
2 — электробензонасос;
3 — наливная труба;
4 — бак топливный в сборе;
5 — отводящая топливная трубка;
6 — подводящая топливная трубка;
7 — топливная рампа;
8 — топливный фильтр;
9 — скоба крепления топливного фильтра;
10 — шланг отводящий;
11 — шланг подводящий.

б) для ЭСУД с контроллером М7.9.7:
1 — бак топливный в сборе;
2 — шланг топливного трубопровода;
3 — топливная рампа;
4 — электробензонасос;
5 — трубка топливного фильтра и топливного трубопровода;
6 — топливный фильтр;
7 — трубка электробензонасоса и топливного фильтра.

Отсоедините трос 2 (рис. 2-5) привода акселератора от сектора 1 на дроссельном патрубке, от кронштейна 4 на ресивере и от кронштейнов на крышке головки цилиндров.

Рис. 2-5. Снятие привода акселератора:
1 — сектор с рычагом управления дроссельной заслонкой;
2 — трос управления дроссельной заслонкой;
3 — оплетка троса;
4 — кронштейн;
5 — педаль управления дроссельной заслонкой;
6 -чашки пружин;
7 — накладка педали;
8 — пружина;
9 — фиксатор.

Ослабьте три стяжных хомута, отверните болт крепления проставки к крышке головки цилиндров и снимите шланг 1 и 4 (рис. 2-6) впускной трубы в сборе, отсоединив их от дроссельного патрубка 6, датчика 9 массового расхода воздуха и шланга 3 вентиляции картера двигателя.

Отверните болты крепления кронштейнов воздушного фильтра к кузову автомобиля и снимите воздушный фильтр 10 в сборе с датчиком 9 массового расхода воздуха, с кронштейнами и воздухозаборником.

Отсоедините от ресивера шланг 8 вакуумного усилителя тормозов.

Отсоедините шланг продувки адсорбера от дроссельного патрубка.

Слейте масло из бачка гидроусилителя рулевого управления. Отсоедините от насоса гидроусилителя подводящий шланг и шланг высокого давления и заглушите их.

Отверните гайки крепления приемной трубы глушителей к выпускному коллектору. Отсоедините приемную трубу от кронштейна на коробке передач и опустите ее вниз.

Рис. 2-6. Снятие узлов и деталей системы подачи воздуха:
1 и 4 — шланги впускной трубы;
2 — трубка вентиляции картерных газов;
3 — шланг вентиляции картерных газов;
5 — шланги подогрева дроссельного патрубка;
6 — дроссельный патрубок;
7 — ресивер;
8 — шланг вакуумного усилителя;
9 — датчик массового расхода воздуха;
10 — воздушный фильтр;
11 — опора воздушного фильтра;
12 — кронштейн.

Шарнирным торцевым ключом отверните болты крепления стартера к картеру сцепления, отсоедините от стартера провода и снимите стартер. Отверните болты крепления крышки картера сцепления к нижней части картера сцепления. Шарнирным торцевым ключом отверните болты крепления картера сцепления к блоку цилиндров.

Установите на таль или на кран гидравлический траверсу 67.7820-9550 и заведите крюки грузоподъемного устройства в проушину рыма с правой стороны двигателя, установленного на передней шпильке крепления выпускного коллектора, и за отверстие крепления картера сцепления с левой стороны.

Слегка натяните цепь тали, отверните гайки 7 (рис. 2-7) крепления подушек 8 передней подвески двигателя к боковым кронштейнам.

Установите под коробку передач трансмиссионный домкрат.

Извлеките двигатель из моторного отсека, сначала подняв его вверх, чтобы вывести болты подушек подвески из отверстий кронштейнов, а затем сместив вперед, чтобы вывести конец первичного вала коробки передач из подшипника, расположенного во фланце коленчатого вала. Отверните болты крепления сцепления и снимите его.

Устанавливайте двигатель на автомобиль в последовательности, обратной снятию. При установке сцепления используйте оправку А.70081, для центрирования ведомого диска сцепления.

Рис. 2-7. Снятие силового агрегата:
1 — правый кронштейн подвески двигателя с подушкой;
2 — рымы для строповки;
3 — поперечина задней подвески двигателя;
4 — дистанционная втулка;
5 — опора задней подвески двигателя;
6 — шпилька;
7 — гайка;
8 — подушка;
9 — левый кронштейн подвески двигателя.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
