Как определить стук рулевой рейки

Стучит рулевая рейка: проверяем диагноз и выполняем ремонт

Стуки в системе управления автомобиля — это самые опасные показатели неполадок, ведь данные узлы отвечают за безопасность поездки. Если в один ужасный момент машина не отреагирует на поворот руля, последствия могут быть плачевными. Потому нужно всегда обращать внимание на нормальную работу рулевой рейки и вовремя проводить все необходимые ремонтные работы. Стук в рулевой рейке — это самый распространенный симптом проблем с системой рулевого управления. Нередко приходится слышать оправдания нерадивых водителей, что нужно давно уже починить рейку, но все как-то руки не доходят. Если на вашем авто стучит рулевая рейка, лучше выполнить ремонт сегодня и сейчас.

Вы не можете определить по звуку, какой конкретно узел рейки подвергся поломкам. Если разболтались наконечники, может произойти отсоединение рулевых тяг от систем поворота колеса. Если же причина во внутренней части рейки, руль может начать проворачиваться без эффекта на управление. Также стучать может корпус механизма, если поломались его крепления. Любые стуки рулевой рейки следует сразу же диагностировать и устранять путем выполнения ремонта. Рассмотрим основные стадии диагностики и исправления неполадок с рейкой.

Диагностика рулевой рейки — самостоятельные и профессиональные возможности

Диагностировать любые неполадки с рулевым механизмом необходимо крайне осторожно. Многие владельцы машин любят проводить ручную диагностику, повернув колесо и подергав за тяги, а затем пошатав саму рейку. Мало того, что такая диагностика ни к чему хорошему не приведет, она может надолго вывести из строя ваш автомобиль. В частности, проблемы с рейкой могут перерасти в проблемы с рулевыми тягами. Если вы услышали странные стуки при поездке, под капотом что-то гремит, выполните следующие процедуры:

• остановитесь и не продолжайте движение до выявления неполадки и оценки ее влияния на безопасность;
• попробуйте на заглушенном автомобиле повернуть руль в стороны, проверив его свободный люфт;
• если люфт увеличен, налицо повышенный износ внутренней части рулевой рейки и необходимость замены;
• если на крайних моментах люфта вы слышите постукивания, дело может быть в рулевых наконечниках;
• далее можно открыть капот и визуально оценить состояние рейки, целостность резиновых пыльников;
• остальные стадии проверки лучше проводить в СТО, до которого можно осторожно доехать и со стуками в рейке;
• профессиональная экспертиза расскажет вам все о неполадках рулевого механизма вашего авто.

Достаточно найти хорошего мастера, который за считанные минуты проведет диагностику и вынесет свой вердикт. В современных автомобилях ремонт рулевой рейки выполняется достаточно редко. Зачастую на сервисе рекомендуют замену. Несмотря на финансовые неприятности от этого процесса, лучше повиноваться и выполнить замену рулевой рейки. Так вы сможете вернуть нормальную работоспособность рулевого механизма и гарантированно получить высокое качество работы вашей рейки на ближайшие годы.

Когда можно выполнить ремонт рулевой рейки?

Сразу скажем, что на современных автомобилях немецких и японских производителей, а также корейских брендов ремонт рулевой рейки не выполняет практически никто. В данном случае ремонт возможен только в том варианте, если виновником стука были наконечники или изогнутые тяги, которые можно заменить отдельно от рейки. В остальных ситуациях выполняется полная замена. Но владельцы бюджетной техники, отечественных или старых автомобилей могут сэкономить средства и выполнить ремонт рейки в таких условиях:

• внутренняя часть механизма не повреждена и не нуждается в замене важных деталей;
• корпус рулевой рейки не изогнут, не деформирован и не имеет прочих повреждений;
• рулевой механизм можно восстановить путем смены периферийных запчастей;
• есть возможность выполнения восстановительных работ путем смазки и замены пыльников;
• выполняется первый ремонт, можно подтянуть рулевую рейку с помощью регулировочного болта;
• путем выполнения ремонтных работ можно лишь продлить ненадолго жизнь рейки;
• любые вмешательства во внутреннюю часть механизма чреваты очередной быстрой поломкой.

Есть определенное количество водителей, которые постоянно ремонтируют рулевую рейку в своем автомобиле. Такая экономия приводит к тому, что вам приходится выбрасывать ежемесячно сумму, равную стоимости новой рейки, только на ремонты и эвакуаторы. Потому целесообразнее заменить такую рейку на новый механизм и забыть о такой поломке на ближайшие годы. Эта процедура полностью избавит от проблем и опасностей с конструкцией автомобиля.

Замена рулевой рейки — стоит ли выполнять самостоятельно?

Если вы обладаете определенными навыками в слесарном деле, замена рулевой рейки не станет для вас особой проблемой. Практически во всех автомобилях, в которых этот процесс можно выполнить без участия специалистов, рейка крепится и работает одинаково, потому ее замена не представится большой сложностью. Доверить специалистам лучше замену реек на современных иномарках, которые обладают усилителями руля различного типа. В остальных вариантах машин замена выполняется достаточно просто:

• для начала отсоедините рейку от рулевых тяг — сделать это можно под капотом с использованием ключа-головки;
• далее открутите крепление внутри салона, которое является страховочным для рулевой рейки (обычно находится под ковриком водителя, под педалями);
• потом можно выполнить откручивание основных крепежных болтов для окончательного демонтажа рейки;
• вынуть механизм рулевой рейки можно на яме, эстакаде или на домкрате, сняв левое переднее колесо;
• таким же образом можно вставить новую приобретенную рулевую рейку и выполнить ее крепление;
• главной задачей исполнителя является закрепить все болты максимально качественно, не перетянуть и не оставить незатянутыми;
• после выполнения процесса нужно все тщательно проверить, подергать и покрутить рулем.

Если никаких стуков в системе нет, значит, вы все выполнили правильно и можете эксплуатировать автомобиль. В том случае, если у вас нет особых навыков выполнения ремонтных работ с автомобилем, не следует выполнять замену рулевой рейки самостоятельно. Лучше доверить работу специалистам, тем более, что замена не будет стоить слишком дорого. В таком случае вы получите гарантию нормального функционирования механизма и сможете без опаски эксплуатировать свой транспорт в нужных вам режимах. Предлагаем посмотреть подробное видео о конструкции и работе рулевой рейки на визуальном примере:

Подводим итоги

С помощью рулевой рейки функционирует вся система управления, поэтому данный механизм является одним из наиболее важных в автомобиле. Если вы услышали стуки или громыхания со стороны рейки, не стоит продолжать эксплуатацию автомобиля до проведения базовых проверок. Лучше уделить время рейке и немного изучить процесс ее работы, а также убедиться в том, что дальнейшая поездка полностью безопасная. Для этого существует небольшой набор проверок, который был описан выше в тексте публикации.

После определения типа неполадки нужно в самые короткие сроки принять решение о выполнении ремонтных работ. Даже если неполадка не самая опасная, ездить с ней не стоит. Замена рулевой рейки — наиболее разумный процесс, который поможет вам получить необходимые условия эксплуатации машины. Но выполнить замену лучше всего в мастерской, ведь в этом процессе на современных авто существует много тонкостей. Приходилось ли вам менять рулевую рейку с ГУР и другими технологиями своими руками?

Причины возникновения стука в рулевой рейке — как их устранить в автомобилях

В автомобилях иностранного производства довольно часто появляется стук в районе рулевой рейки. Причины этой неисправности могут быть различными, рассмотрим некоторые из них.

Реечное рулевое управление используется в подавляющем большинстве современных иномарок. Это обусловлено тем, что конструкция такого управления достаточно проста.

Основным механизмом реечного управления является зубчатая рейка, назначение которой заключается в том, чтобы перемещать ведущую шестерню, в свою очередь связано с рулевым колесом, то есть устройство данного механизма довольно простое и как следствие этого надежное.

Тем не менее, в рассматриваемом механизме иногда появляется посторонний стук.

Причина стука в рулевой рейке

Одной из причин появления стука в рулевой рейке является то, что в зацеплении или на пластмассовых опорах появляется чрезмерный люфт. В ходе движения по неровной дороге из-за возникшего люфта и образуется посторонний шум в рулевой колонке.

Естественно возникает вопрос, по каким причинам образуется этот люфт? Все дело в том, что многие автомобили иностранного производства просто не адаптированы к нашим условиям эксплуатации. Плохое качество дорог приводит к тому, что механизмы транспортного средства начинает быстро изнашиваться и в первую очередь изнашиваться именно механизмы рулевого управления.

Кроме этого, даже если иномарка адаптирована к нашим условиям эксплуатации небрежное управление транспортным средством в виде передвижение на большой скорости по ямам и рытвинам приводит к тому же результату.

Еще одной причиной появление постороннего стука является износ или выход из строя резиновых защитных чехлов. В результате этого внутрь механизма начинает попадать грязь и пыль, которые изнашивают рейку и опоры скольжения. Если это своевременно не заметить, то в итоге механизмы покроются коррозией.

Что делать, чтобы не было стука в рулевой рейке?

Что необходимо принимать для того, чтобы избежать проблем с рулевым управлением?

1. В первую очередь в ходе эксплуатации автомобиля не стоит резко тормозить и ускоряться перед преодолением, и после преодоления препятствий, так как это приводит к удару о поверхность дорожного покрытия.

2. Кроме этого обращайте внимание на то, как вы паркуетесь. Не стоит во время парковки ударяться колесами о бордюр, так как в этом случае удар по колесу происходит под углом в 45 градусов, в результате чего удар передается точно на рулевое управление.

3. И, конечно же, время от времени не забывайте проверять исправность защитных чехлов, а если чехлы порвались, то обязательно проведите техническое обслуживание рулевой рейки и замените защитные чехлы.

Как устранить стук рулевой рейки

Если вы все-таки дождались появления стука и задумались, как устранить стук рулевой рейки? То выход с положения только такой — это основательный ремонт или покупка рулевого механизма.

Некоторые автовладельцы пытаются своими руками убрать стук рулевой рейки, при помощи подтяжки регулировочного винта. Но таким способом происходит зажим рейки и в следствие чего ухудшается управление автомобилем, и появляется риск для здоровья.

Видео — как определить стук рулевой рейки:

Надеюсь вы не будете рисковать здоровьем людей и примите правильные меры для устранения проблемы. Удачи!

По каким признакам определяется неисправность рулевой рейки?

Рулевая рейка – это механизм, отвечающий за поворот передних колес автомобиля и соединенный с ними посредством тяг. Как и любой другой агрегат, элемент постепенно изнашивается в процессе эксплуатации, что негативно влияет на управляемость машины. Поскольку данная проблема связана с безопасностью водителя и пассажиров, хозяину авто необходимо различать признаки неисправности рулевой рейки, чтобы устранять их в кратчайшие сроки либо ставить новую запчасть.

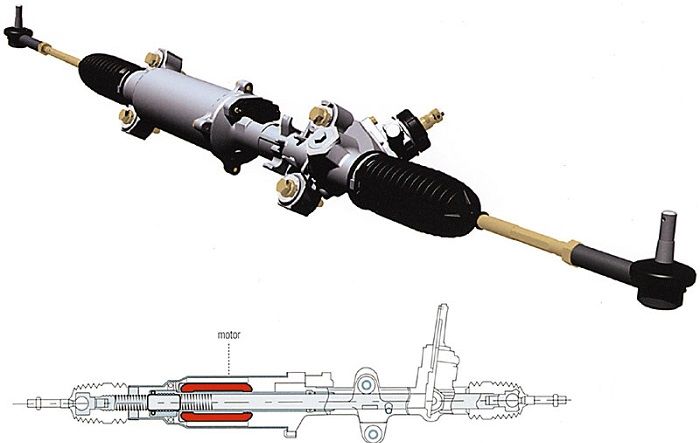

Кратко об устройстве механизма

Элемент представляет собой цилиндрический корпус, куда помещены следующие детали:

• сама зубчатая рейка, движущаяся внутри втулок;
• ведущий вал с косозубой шестеренкой, вращающийся на 2 подшипниках (соединяется с рулевой колонкой);
• 2 тяги, подключенные к концам реечного механизма и поворотным кулакам ступиц;
• система упоров и пружин, ограничивающих ход рейки и выбирающих люфты шестеренчатой передачи;
• резиновые чехлы (пыльники) в виде круглых «гармошек», защищающие картер механизма от попадания грязи;
• корпус элемента наполнен жидкой смазкой.

Таково устройство обычной механической и так называемой электрической рейки, действующей в паре с электроусилителем руля (ЭУР). Если автомобиль оснащен гидравлическим усилителем (ГУР), то конструкция механизма дополнена цилиндрами и поршнями, помогающими двигать зубчатую планку в ту или иную сторону.

Элемент работает по простому принципу: при вращении руля ведущий вал посредством шестерни двигает рейку в необходимом направлении. Концы детали, связанные с тягами, заставляют поворачиваться передние колеса. ГУР либо ЭУР реагирует на движение руля и «подталкивает» реечный механизм в нужную сторону, снимая физическую нагрузку с водителя.

Признаки неполадок

Поскольку большинство легковых автомобилей оборудовано гидравлическим усилителем, то симптомы износа рейки следует рассматривать в комплексе с элементами ГУР – насосом, распределительным клапаном и масляными магистралями.

Неполадки работы реечного механизма делятся на явные и скрытые. Выявить первые способен сам автолюбитель в процессе движения либо в результате осмотра узлов и агрегатов. Во втором случае четко определить неисправность может мастер станции технического обслуживания. Ваша задача – вовремя отреагировать и обратиться на СТО при появлении следующих симптомов:

1. Стук, раздающийся в передней части авто при движении по неровностям, особенно в повороте. Расположение звука – приблизительно по центру, где установлена рейка.
2. При езде по мелким ухабам или насыпному покрытию вибрация явственно передается на руль.
3. После прохождения поворота баранка неохотно возвращается в исходное положение либо остается повернутой. При попытке быстрого вращения руль наливается тяжестью.
4. Свободный ход баранки заметно увеличился, отчего машина «рыскает» на прямом участке дороги и требует постоянной корректировки траектории движения со стороны водителя.
5. Гул, свист и прочие посторонние звуки.
6. Для поворота приходится прикладывать большое усилие на руле.
7. Критическая поломка – заклинивание механизма либо самопроизвольное вращение баранки без изменения направления движения.

Примечание. Специфика стука реечного механизма – центральное расположение, из-за чего водителю кажется, будто звук доносится с обеих сторон сразу. Подтверждающий признак – вибрация на руле и увеличение люфта.

Если удалось однозначно выяснить, что стучит рулевая рейка, произведите внешний осмотр агрегата. Особое внимание уделите резиновым пыльникам – их видно сквозь арки передних колес и частично – под капотом. Лучший вариант – обследование на смотровой канаве. Порывы и масло на «гармошках» свидетельствуют о том, что внутрь элемента попала вода и грязь, ускоряющая износ всех деталей.

Другие внешние признаки поломки – потеки смазки на кожухе агрегата. Если сразу не заметить прохудившийся сальник, то уровень масла в картере снизится и начнется так называемый кольцевой износ корпуса и силового цилиндра. Последствия – дорогостоящая замена узла в сборе.

При наличии гидроусилителя руля нужно осматривать не только рейку, но и элементы ГУР – насос, ременной привод и масляные шланги. Загляните в расширительный бачок – пониженный уровень сразу даст понять, что смазка теряется в результате утечки. Дополнительное подтверждение – свежие пятна под автомобилем на месте постоянного хранения.

Подробней о проблеме мы писали в этой статье.

В отличие от ГУР, электрические усилители не подают признаков неисправности и выходят из строя сразу. Но подобные случаи – редкость, в целом ЭУР – довольно надежный агрегат.

Что делать с неисправностями рейки?

В подавляющем большинстве случаев замена или ремонт рулевой рейки производится на автосервисе, поскольку даже снятие элемента – задача непростая. Но мелкие проблемы можно решить самостоятельно, например:

1. Заменить порвавшийся резиновый пыльник. Если вы обнаружили данный дефект на ранней стадии, когда реечный механизм функционирует исправно, то можете поменять кожух в гараже на смотровой яме. Не забудьте очистить от грязи детали под пыльником.
2. Устранить протечки гидравлической жидкости на патрубках. Для этого придется опорожнить систему и заменить шланги, лучше все сразу.
3. Поставить новые наконечники рулевых тяг. Признаки износа шаровых пальцев очень похожи на неисправность рулевой рейки – возникает люфт руля и стук.
4. Сменить разбитую крестовину рулевого вала.
5. Подтянуть либо поменять ремень, вращающий шкив гидравлического насоса. Проскальзывание ременной передачи ведет к ухудшению работы усилителя и затруднительному вращению руля.

Конструкцией рейки предусматривается регулировка зазоров в передаточном узле. На ранних стадиях изношенности шестерен люфт устраняется подтягиванием регулировочных винтов. Самому выполнять операцию крайне нежелательно: если перестараетесь и не оставите зазоров, зубчатая передача станет изнашиваться еще быстрее.

Когда проблема кроется внутри корпуса реечного механизма, самостоятельно устранить стук не получится, разве что вы сами – автомеханик. Наиболее распространены следующие внутренние неисправности:

• выработка зубьев на рейке либо рулевом валу;
• люфт подшипников;
• разгерметизация сальников;
• кольцевой износ втулок, цилиндров;
• деформация вала либо самой рейки в результате попадания колеса в глубокую выбоину и удара по механизму.

Часть перечисленных поломок устраняется путем установки ремонтных комплектов в условиях автосервиса. Изношенные детали зубчатой передачи отдельно лучше не менять – необходимо ставить новую рейку.

hodovik-razval › Блог › Диагностика рулевой рейки

Речь пойдёт о всех возможных причинах стуков (люфтов) в рулевом управлении с рулевым механизмом реечного типа. Такие механизмы встречаются сейчас на подавляющем большинстве легковых автомобилей. Очень много внимания уделяет народ рейке. Очень много всяких ощущений неисправностей принято на неё сваливать. А ведь рейка, по мнению большинства автопроизводителей, не подлежит ремонту (производители предлагают менять этот механизм в сборе, по всякому поводу).
Реечному рулевому механизму в автомобиле, и правда не просто выживать в наших дорожных условиях. Рейка не любит плохих дорог. Это и не удивительно: такой рулевой механизм получает жесткие удары от всех дорожных неровностей, по которым проезжает управляемое колесо. Раньше ещё были «верхние» рейки с длинными рулевыми тягами «усами», которые соединялись с сошками на стойках (а не на поворотных кулаках, как сейчас). Усы обычно имели резиновые демпферы, смягчающие удары, передаваемые к рейке от колеса…
Теперь же, рулевые тяги (короткие, прямые, с жесткими шаровыми шарнирами) передают все удары от колёс непосредственно на зубчатую рейку «рашпиль» рулевого механизма (который расположен обычно внизу между управляемыми колёсами). Поэтому, реечные рулевые механизмы живут в наших машинах не так долго, как хотелось бы. Их конечно «подтягивают», перебирают, реставрируют… Но это хлопотно, дорого и не очень надёжно.
Вижу что состояние рулевой рейки на конкретном автомобиле многим интересно и хочу рассказать тут, как диагностировать этот механизм прямо на автомобиле и какие неисправности вообще там могут быть.
В народе, с рулевой рейкой ассоциируют весь набор деталей (узлов и механизмов), входящих в реечное рулевое управление. Поэтому, диагносту надо идти по всей цепочке, от руля до управляемых колёс.
Течь ГУРа, закусывание и другие проблемы усилителей тут обсуждать не будем, будем говорить только про стуки-люфты в рулевом управлении.
Причины по порядку и как их диагностировать:
1) Рулевое колесо не закреплено на рулевом валу. Определяется покачиванием руля вокруг вертикальной или горизонтальной хорд баранки.

Ощущение – люфт со стуком. Причиной такого люфта может быть не затянутая гайка руля или разрушенная ступица рулевого колеса.
2) Радиальный люфт рулевого вала (люфт вала в рулевой колонке на подшипниках)

Определяется покачиванием руля вверх-вниз или вправо-влево

Такие же ощущения неисправностей могут быть при нарушении крепления рулевой колонки к кузову автомобиля.
3) Вращательный люфт руля в шарнирах рулевого вала

4) Вращательный люфт руля в шлицевых соединениях рулевого вала. Шлицевые соединения на рулевом валу бывают подвижные (регулировка вылета руля, шлицы между кузовом и рамой) и неподвижные (телескопический механизм складывания вала при ДТП, шлицевые соединения частей рулевого вала с болтовой стяжкой). Подвижные шлицевые соединения могут получить люфт из за выработки, а неподвижные могут быть плохо затянуты или как то там повреждены.
Вращательный люфт в рулевом валу (на крестовинах, демпферах, щлицевых соединениях.) определяется методом приложения обеих рук к концам проверяемых валов. Создавая руками вращательные движения в противоположных направлениях, на концах валов, мы пытаемся прочувствовать наличие люфта в соединениях этих валов (болтовые стяжки можно проверить на затяжку разумным моментом).
5) Радиальный (или продольный) люфт вала шестерни рейки в корпусе рейки (на подшипниках). Определяется попыткой раскачать рукой этот вал в корпусе рейки (обычно к этому валу есть доступ в салоне под ногами водителя). (такой люфт бывает только у сильно убитых реек))
6) Вращательный люфт в паре «шестерня-рейка». Обычно он вызван из износом зубьев рашпиля и шестерни. Бывает, что развальцован промежуток между двумя «средними» зубами рейки, а бывает что выработан целый ряд зубьев посередине рашпиля. Зубья шестерни рейки тоже бывают изношены.

Увеличенный зазор между шестерней и рашпилем бывает так же из за слабого прижима «упора» рейки. Упор осуществляет так же функцию позиционирования рашпиля в корпусе рейки (чтобы рашпиль не смещался вдоль оси шестерни). Поэтому, упор бывает нагружен в различных направлениях и может производить ряд лишних движений, сопровождаемых стуком механизма.
Слабое усилие прижима упора можно вычислить по тому что рашпиль, при этом, будет проворачиваться вокруг своей оси в рейке на какой то ощутимый угол (это особенно легко проверить, когда рулевые тяги закреплены не с торцов рейки, а сбоку – нужно взяться рукой за тяги-усы и попробовать провернуть рашпиль в корпусе рейки).
7) Люфт тела упора в корпусе рейки (цилиндрическое отверстие, где находится упор, в алюминиевом корпусе рейки разбивается, изнашиваются уплотнение упора, изнашивается само тело упора.). Это приводит к стукам при работе реечного рулевого механизма, так как упор сдвигается рашпилем в боковых направлениях и стучит в корпусе рейки.

Иногда удаётся компенсировать стуки вызванные неисправностями №6 и №7 (а иногда даже и №5)) с помощью подтяжки гайки упора. Подтягивать эту гайку нужно на снятой рейке. Конечно же, никто не будет снимать рейку для подтяжки гайки упора, но тогда нужно как то контролировать усилие проворачивания вала шестерни (или усилие перемещения рашпиля). Я делаю это на вывешенной управляемой оси. Запоминаю усилие проворачивания на руле (или усилие проворачивания, вокруг оси поворота, вывешенных колёс). Во время подтяжки гайки, постоянно контролирую усилие проворачивания рулевого механизма. При малейших признаках закусывания рейки (в любой точке контакта рашпиля с шестерней), подтяжку прекращаю.
8) Люфт в районе пластмассовой втулки рейки. Втулка является второй опорой рашпиля в корпусе рейки (у реечных механизмов с ГУР есть ещё третья опора рашпиля – поршень гидроцилиндра, поэтому в таких механизмах втулка рейки служит гораздо дольше). В районе втулки, в корпусе рейки, часто высыхает смазка, а не редко туда попадает влага и грязь. Поэтому, эта пластмассовая втулка часто бывает изношена (рашпиль болтается во втулке, а втулка болтается в корпусе рейки). Всё это ощутимо стучит на кочках при езде и при покачивании рулём тоже.

Как определить неисправность рулевой рейки

Одной из самых распространенных неисправностей в автомобилях является неисправность рулевой рейки, которая представляет собой устройство, соединяющее руль и колеса, и позволяющее водителю управлять ими.

Все дело в том, что при повороте руля, колеса посредством этого узла, точно реагируют на то, в какую сторону им поворачивать.
В некоторых автомобилях рулевая рейка установлена без усилителя, то есть механизм, соединяется напрямую с колесами, в результате чего необходимо прикладывать довольно много усилий, чтобы крутить руль, тем более если дело касается грузовых автомобилей.

Сейчас у большинства автомобилей на рейку устанавливают усилители, которые бывают двух типов:
— ГУР — усилитель, работающий на жидкости;
— ЭУР — усилитель, работающий на электричестве.
Благодаря этим устройствам повороты руля будут более легкими и комфортными.

Хотелось бы обратить внимание на то, что от этого узла в первую очередь зависит Ваша безопасность, так как при его неисправности значительно снижается маневренность автомобиля, что особенно актуально в городском потоке. Также руль может попросту заклинить, именно поэтому важно, чтобы эта система всегда была в рабочем состоянии.

Основные неисправности рулевой рейки

Пожалуй, к основным неисправностям данного механизма можно отнести две:

— во-первых, стук в рулевой рейки, который впоследствии может привести к заклиниванию руля;

— во-вторых, гул (гудит насос) и течь жидкости.

Кстати, если у Вас на автомобиле ЭУР (электрический усилитель руля), то нужно знать о том, что такое устройство течь не может, так в ее конструкции нет масла, а вот стучать она может очень сильно.

Стук в рулевой рейке
Итак, стук в данном механизме является довольно сложной поломкой, который можно охарактеризовать двумя типами: поверхностным и внутренним.

Поверхностный стук может появиться в результате того, что при разрыве пыльника тяги, наконечник довольно быстро выходит из строя и начинает стучать. Для устранения этой поломки наконечник и пыльники необходимо заменить на новые. Процесс замены этих запчастей относительно прост, если Вы знаете, что и как правильно нужно делать.

Внутренний стук говорит о более серьезной поломке, связанной с внутренними частями рулевой рейки, которую очень сложно определить самостоятельно. Дело в том, что при внутренней поломке, внутренние поршни и направляющие втулки «рулевой» ломаются или сминаются, так как именно они несут на себе основную нагрузку.

В результате такой поломки появляется стук. Кстати, еще одной из причин появления шума при этой поломке может быть большая выработка, которая появилась со временем из-за большого пробега.

В такой ситуации Вам предстоит довольно сложный и дорогостоящий ремонт, поэтому лучше всего доверить это дело профессионалам.

Течь рулевой рейки
Течь в данной системе появляется в том случае, если выходят из строя резиновые уплотнители. Такая поломка характерна для автомобилей с ГУР. Как правило, усиление у нее происходит из-за нагнетания жидкости в корпусе со специальным насосом, и если сальники выходят из строя, то давление падает, при этом жидкость начинает сочиться и капать на дорожное покрытие.

При этой поломке уровень жидкости падает каждый день и ее приходится добавлять. Также данная поломка может появиться в результате ржавления вала, ходящего по сальникам, так как из-за ржавчины они довольно быстро выходят из строя. «Заржаветь» вал может из-за длительного простоя автомобиля.

Гул рулевой рейки.
Гул (гудение) самого механизма возникает, когда жидкость не уходит и при этом руль крутиться сложно, поэтому слышится сильное «гудение» оповещающее о том, что из строя вышел насос ГУР, который не нагнетает нужного давления, в связи, с чем повороты становится делать сложнее.

При возникновении вышеуказанных признаков в первую очередь нужно провести диагностику вашего автомобиля.

В каком случае рулевая рейка может выйти из строя?
Так как данная конструкция непосредственно связана с колесами, то в первую очередь на ее рабочее состояние влияет неаккуратная езда по неровной местности. И поэтому, если при езде Вы, слишком быстро пересекаете трамвайные пути, глубокие ямы, плохие дороги или же просто резко заезжаете на бордюры, то рулевая рейки выйдет из строя очень быстро.

Также необходимо знать о том, что любая «рулевая» не любит резких «стартов» с места, тем более, если при этом колеса до упора выкручены в ту или иную сторону.

Поэтому главное правило для продления срока эксплуатации системы в рабочем состоянии – это снижение скорости перед препятствием, и медленное его преодоление.
Основные признаки неисправности рулевой рейки.

Итак, как же самостоятельно определить неисправность?

Во-первых, при управлении руль стало крутить в несколько раз сложнее, чем раньше.

Во-вторых, под машиной стали появляться капли маслянистой консистенции.

В-третьих, если Вы каждый день добавляете жидкость в специальный бачок, и при этом иногда выходит сигнализирующая лампа.

В-четвертых, во время езды по неровностям слышен сильный стук в передних колесах или посередине машины спереди.

В-пятых, при повороте руля в сторону слышен сильный гул.

Если Вы столкнулись с подобными признаками, то следует незамедлительно обратиться к мастерам в автосервис.

Стоит ли делать ремонт рулевой рейки?

Однозначно, стоит! Ведь если Вы временно эксплуатируете автомобиль, в котором рейка стучит или «подтекает», то нужно понимать, что рано или поздно направляющие элементы разобьются окончательно, в результате чего руль попросту заклинит.

А если такая поломка произойдет на большой скорости? О последствиях страшно будет даже подумать. Поэтому в первую очередь – это Ваша безопасность, о которой должны позаботиться только Вы сами.

Что выбрать: ремонт или замену на новую рейку?

В связи с тем, что замена всей системы у официального дилера обходится довольно в круглую сумму, большинство автолюбителей приобретают «неоригинальные» запчасти, которые в свою очередь в разы дешевле и в зависимости от производителя бывают хорошего качества, таким образом, эти запчасти прослужат достаточно долго, не меньше чем запчасти от официальных дилеров.

Но зачастую особо экономные автовладельцы приобретаю дешевые или восстановленные запчасти, которые могут выйти из строя уже через 3-6 месяцев эксплуатации.

Также при желании можно приобрести и полный ремонтный комплект, включающий в себя все сальники, пыльники, втулки и прочее.

Но лучше всего ремонт рулевой рейки доверить профессиональному автосервису, так как подобная замена запчастей требует определенного опыта и навыков.При этом большое значение имеет то, какого качества будет приобретенный ремкомплект.

Теперь Вы знаете о том, как определить, исправна ли рулевая рейка в Вашем автомобиле.

Как можно проверить работоспособность своей рулевой рейки, и отрегулировать при необходимости

Доброго дня, дорогие читатели, сегодня расскажу как проверить рулевую рейку. Этот механизм является главным узлом управления машиной, без которого управлять транспортом невозможно, и безопасности никакой. Понимание устройства и принципа действия рейки позволяет вам, как водителю, выбрать подходящую на замену. Кроме того, можно проверить работоспособность своей рейки, и отрегулировать при необходимости.

1. Принцип работы
2. Разновидности
3. Устройство
4. Проверка
5. Что такое контрактная деталь и как проверять её

Принцип работы

Рейка рулевая является главным агрегатом системы рулевого управления. Через неё передается усилие от рулевого колеса к тягам колес. Когда вы вращаете руль, происходит поворот колес машины в горизонтальном направлении. Прогресс как всегда на месте не стоял, поэтому сегодня выпускается много вариантов исполнения реечных механизмов.

Разновидности

Как проверить исправность её расскажу чуть позже, начну с разновидностей:

• Самая простая, которая может называться прародительницей остальных видов, это механическая конструкция. Дополнительного усиления передачи усилий она не предусматривает.
• Гидравлический механизм, сегодня наиболее распространенный вариант. Называют еще рейка с ГУР. К привычному механическому управлению добавлена гидравлическая усиливающая система. Поворачивая руль, водитель задействует гидроусилитель, который дает дополнительное усиление передаваемой нагрузки, снижая затраты усилий водителя.
• Рейка с электрическим усилением (ЭУР), добавляет усилие за счет электрического мотора. Мотор запускается, как только водитель начинает крутить руль и срабатывает датчик поворота. Как и гидроусилитель ЭУР не требует от водителя приложения особых усилий к рулевому колесу.
• Комбинированная электрогидравлическая рейка называется гибридной, имеет оба варианта усиления. Она не имеет недостатков гидравлического варианта, однако её стоимость намного выше.

Приводить достоинства и недостатки не считаю нужным, статья не об этом, извините, если будут пожелания, напишу об этом отдельно.

Устройство

Чтобы проверить механизм на неисправность , нужно знать как он устроен, агрегат состоит из:

• Алюминиевого корпуса.
• Шестеренки, вращаемой рулевым колесом, передающая усилие на рейку (червяк в червячном механизме не путаем).
• Рейка, с зубчатым участком, передающая усилие от шестерни к тягам колес.
• Ограничители амплитуды по обеим сторонам, состоящие из втулки и манжета силового.
• Уплотнители, втулки опорные и прочая мелочь, имеющаяся в составе ремонтного комплекта.

Проверка

Проверка рулевой рейки выполняется несколькими способами:

• её можно проверить осмотрев, сняв и перебрав и на стенде. Визуальный осмотр позволяет выявить внешние повреждения, трещины корпуса, пыльников, протечку сальников. Для лучшей проверки её рекомендуется снять с машины, иногда загрязнение мешает её как следует рассмотреть.
• Как проверить снятую рейку? После снятия её корпус отмывают и разбирают механизм. Все детали после разборки тоже нужно отмыть и осмотреть на предмет дефектов. Поврежденные элементы замените новыми. Замена сальника является обязательной. Собираете механизм, заменив все резиновые элементы запчастями из ремонтного комплекта.

Собранная рейка требует проверки на специальном стенде, особенно если она имеет гидроусилитель.

Стенд для проверки – дорогое удовольствие, чтобы его покупать, проще и дешевле заехать на СТО, где такой стенд имеется. Установив непроверенную и не отрегулированную на стенде деталь, вы сильно рискуете.

Как проверить на стук, спросите вы, отвечаю. На стук реечный механизм можно проверить приложив руку к корпусу, а помощник в салоне покрутил руль из стороны в сторону. Если нет отчетливых ударов, значит малейшего стука нет.

Видео про стуки рейки

Если ремонт сложный или невозможен, лучше купить новую, она отрегулирована, остается только установить на место поломанной. Для дорогих иномарок запчасти бывает достать сложно и непомерно дорого. Поэтому, вам могут предложить отремонтированный механизм, со скидкой, или бывший в употреблении, но еще рабочий.

В таком случае, решение остается за вами, могу лишь предупредить, что такую рейку нужно внимательно изучить со всех сторон, на предмет явных дефектов, чтобы не «попасть» на хлам при покупке.

Что такое контрактная деталь и как проверять её

Контрактной называется рейка, бывшая в употреблении, снятая с другого автомобиля, может быть отремонтированная. Гарантия на такую запчасть обычно 3 дня, то есть покатались, дефектов не вылезло, дальше никто ничего компенсировать не будет.

Однако, с учетом трудностей с запчастями, длительностью доставки их по заказ, и непригодности к дальнейшему применению вашего механизма иногда вынуждают приобретать то, что предлагают.

Стенд для своими руками проверки вам разумеется никто не предоставит, остается надеяться на опыт и зоркий глаз. Даже специалисту, без эксплуатации агрегата, только по внешним признакам очень трудно оценить оставшийся ресурс деталей. Как проверить контрактную при покупке? Сейчас расскажу.

Начинайте с внешнего осмотра, Корпус не должен иметь трещин, вмятин и следов от сварки, обычно эти места зашлифованы и блестят.

Запотевание масла допускается некоторыми конструкциями, однако, при возможности выбора откажитесь от механизмов с пятнами на корпусе, это может быть признаком микротрещин корпуса.

Внимательно проверяйте подшипник, который расположен сверху. Он разрушается в первую очередь, так как на него идет основная нагрузка от рулевого колеса. Как проверить стучит ли подшипник? Достаточно покачать вал, на котором он находится, допустимый люфт не более полтора миллиметра.

Как проверить люфт во втулках? Элементарно, возьмите рукой конец скользящей рейки механизма и поводите его из стороны в сторону. То же самое сделайте с другой стороны. Малейших люфтов не должно быть.
Подробно про рейку и ее проверку

Как проверить контрактную рулевую рейку не разбирая? Разбирать её вам разумеется никто не даст, пока не купите. Саму рейку и шестерню без разборки устройства можно проверить таким способом: зафиксировав корпус (например в тисках), инструментом или удобным рычагом покрутите вал колонки, чтобы заставить рейку ползать вправо-влево. Вращающий момент должен передаваться без торможения или подклинивания, иначе зубья механизма уже изношены.

Проверка поршней ГУР производится так: вращая вал, как в предыдущем случае, прикрываете пальцем по очереди отверстия, которые идут к шлангам ГУРа. При вращении вала одно из них всасывает воздух, другое выдувает, что будет ощутимо. Если вы пальцем ничего не ощутили, значит поршни не работают

Если деталь прошла все устроенные ей проверки, тогда её можно установить на свою машину. Однако всех «подводных камней» избежать не удастся. Скрытые дефекты или микротрещины дают о себе знать не сразу. Но это лучше, чем ничего, сгодится, если иного вы найти не можете в данный момент. Только помните, качества и срока службы как у новой ждать не стоит.

У меня все, теперь вы знаете как проверить при покупке бу рейку, чтобы не приобрести откровенный хлам, подпишитесь на обновления в сайте, обещаю много полезных советов, и друзьям сообщите, им тоже может пригодиться полезная информация, до свидания.

Как понять, что рулевая рейка скоро сломается и от чего это происходит

Перед тем как разбираться с признаками неисправной рейки, напомним в двух словах для чего она нужна и как устроена.

Принцип работы рулевой рейки

Простыми словами — это устройство, соединяющее колеса с рулем. Водитель крутит руль и через рулевой вал усилие передается на шестерню, которая вращает зубчатый вал и двигает рулевые тяги, а они поворачивают колеса.

Виды рулевых реек

1. «Механические» рулевые рейки первыми появились на машинах и еще встречаются в некоторых новых машинах эконом-сегмента. Тут колеса поворачивает сам водитель, с силой налегая на рулевое колесо. Зубчатая шестерня приводит в движение зубчатую рейку, двигая влево или вправо рулевые тяги.
2. Рулевая рейка с гидроусилителем. Здесь на помощь водителю приходит гидравлический насос, работающий от двигателя. Он двигает рулевую рейку с помощью масла.
3. Рейка с электроусилителем. Вместо масла тут работает электромотор, который может быть установлен на рулевом валу, на шестерне рулевого механизма или на зубчатой рейке.

Перечислим самые распространенные признаки неисправности рулевой рейки, укажем причины неполадок и способы ремонта.

В списке проблем:

• стук в рулевой рейке, который может появляться на кочках и исчезать на ровной дороге или в повороте;
• вибрации на руле во время движения машины;
• неожиданно «тугой» руль при резком вращении;
• посторонние звуки, доносящиеся со стороны рейки во время движения авто, особенно отчетливые при езде по плохой дороге;
• самопроизвольный поворот руля;
• чересчур легкое движение руля или его люфт;
• полное отсутствие или слабый возврат руля в исходное положение;
• несоответствие поворота руля углу поворота колес.

Основные причины неисправности рулевой рейки

• Коррозия для всех рулевых механизмов страшнее других проблем. Чаще всего она возникает из-за негерметичных пыльников — резиновых кожухов, прикрывающих движущиеся части рейки. После ремонта их крепят пластиковыми хомутами, а не штатными металлическими затяжками, потому что так быстрее и герметичность теряется. Или они рвутся со временем, потому что любая резина в нашем климате быстро приходит в негодность. Железо под такими пыльниками начинает корродировать из-за грязи и конденсата. Зубья покрываются налетом и эти повреждения в запущенных случаях не убираются шлифовкой. Симптомы «ржавой» болезни: рулевое устройство начинает стучать, а руль люфтит. Иногда ржавчиной зарастает рулевой вал рейки. В гидравлической рейке от этого начинается течь, а электромеханика держится до последнего, а потом за секунду выходит из строя.
• Частая проблема у рулевых реек с гидроусилителем — износ картера распределителя. Во время работы в масле появляются частички металла, которые разносятся жидкостью по всему узлу, изнашивая стенки картера.
• Естественный износ зубьев — еще одна проблема в этом списке. Обычно их не восстанавливают. Еще зубья могут сломаться. Беда может случиться с шестерней, рейкой или со всеми сразу.
• В гидронасосах обычно меняют сальники и разные резинки. Клапана и другие части агрегата редко чинят, потому что заменить все сразу обычно дешевле. Насосы часто выходят из строя из-за дрифта. Когда руль долго находится в крайнем положении, а двигатель ревет на максимальных оборотах, в узле создается повышенное давление. Расходный клапан не успевает сбросить масло и наступает перегрев рабочих поверхностей насоса.

Как предотвратить поломку рулевой рейки?

Тут совет будет универсальный: диагностика, техническое обслуживание, профилактика. Чем раньше заметите признаки проблемы, тем проще будет устранить причину. Запущенные случаи превращаются в дополнительные траты. Как только появилось что-то похожее из раздела про признаки — езжайте к специалистам и проверяйте рулевую рейку. Главное, чтобы мастера знали технические особенности вашей машины и у сервисного центра были хорошие отзывы. Совсем хорошо, если это официальный дилер вашей марки, мастера которого работают по стандартам, а не «как удобнее», и знают все технические особенности машины. Или если это сервис, специализирующийся на ремонте реек.

Факт. Раньше рулевые рейки считались обслуживаемыми. Их чинили, делая замену отдельных частей. Так продолжалось до середины нулевых, а потом все чаще этот узел стали называть необслуживаемым. Продажу оригинальных деталей производители прикрыли, а восстановление рулевых реек сделали вне закона, говоря, что это плохо влияет на безопасность управления. В этой ситуации есть пара нюансов. Во-первых, для большинства автомобилей рейки изготавливают сторонние производители, которые все также делают запчасти. Во-вторых, сам этот узел почти не меняется со временем, поэтому на некоторые свежие машины подходят детали из прошлого.

Стук в рулевой рейки при повороте руля

Рулевая рейка — один из самых дорогостоящих узлов автомобиля. В некоторых сервисах стоимость её замены может достигать 100 000 рублей. Чаще всего такая поломка возникает в автомобилях марки «Хонда». Больше всего данной неисправности подвержена Honda H-RV.

Тем не менее в большинстве импортных автомобилей используется именно реечное управление. Дело не в том, что производители хотят нажиться на своих клиентах. Рулевая рейка отлично себя показывает на хороших дорогах, но плохое покрытие приводит к её быстрой поломке.

К сожалению, в России хорошее асфальтное покрытие есть только в мегаполисах и на основных трассах. Стоит же отъехать от главных транспортных развязок и качество дорог падает в разы. В результате рулевая рейка начинает стучать.

Несмотря на надёжную конструкцию, несколько лет эксплуатации на плохих дорогах и рулевая рейка стучит при каждом повороте. Обычно данный звуковой эффект возникает при движении по неровной поверхности.

Вот только 100 тысяч это совсем не маленькие деньги. К тому же доставка нужных запчастей может занимать порядка двух месяцев. Тем не менее есть недорогой и надёжный способ устранить стук рулевой рейки, если знать, как чинить.

Конструкция рулевой рейки

Чтобы понять методику ремонта стоит немного узнать об особенностях самой детали. Это поможет вам быстро понять, почему стучит рулевая рейка и устранить данный дефект с минимальными затратами.

Конструкция не отличается особой сложностью. Рулевая рейка или редуктор контролирует движение колес. Эта деталь перемещает шестерню, которая связана с рулевым колесом. Именно поэтому во время поворотов она может стучать, если какая-то часть конструкции неисправна.

При перемещении влево или вправо рулевого колеса, рейка приводит в движение тягу привода. Из-за этого колёса поворачиваются в нужную сторону. Тем не менее простой и надёжный механизм начинает стучать, если машина на протяжении многих лет ездила по бездорожью и не была предназначена для этого.

Несмотря на высокую надёжность при нормальных условиях эксплуатации, рулевая рейка имеет свои недостатки, к ним относят:

• чувствительность к ударным нагрузкам;
• повышенную нагрузку, создаваемую на все детали конструкции во время поворотов;
• сложность установки;
• склонность к виброактивности.

Неудивительно, что езда на некачественных дорогах приводит к тому, что рулевая рейка начинает стучать.

Почему стучит?

Безусловно, основной причиной выхода из строя рулевой рейки являются плохие дороги. Но чтобы осуществить ремонтные действия необходимо знать, что именно сломалось в конструкции. В действительности причин, вызывающий стук может быть довольно много, вот основные из них:

1. Слабая затяжка крепёжных соединений.
2. Выход из строя пластмассовой опорной втулки.
3. Повреждение пыльников.


Рулевая рейка начинает стучать из-за того, что в её конструкции используется мягкий материал, который не рассчитан на эксплуатацию в условиях плохих дорог. Он просто сминается. Мало того, коррозия и износ могут стать причиной увеличения зазора между зубьями.

Когда изнашивается опорная втулка, то во время движения образуется люфт, как результат рулевая рейка начинает стучать. Всё дело в коррозии, что подтачивает втулку. Защитные чехлы просто стираются в процессе эксплуатации. В них появляются повреждения, через которые внутрь попадает пыль и грязь, изнашивая весь механизм.

Ремонт

Диагностика

Вначале нужно убедиться в самом наличии проблемы. Для этого необходимо выключить двигатель, предварительно поставив машину на смотровую яму. Затем нужно несколько раз повернуть руль до упора в одну сторону и другую.

При этом чтобы определить неисправность необходимо как минимум два человека. Один будет поворачивать руль, другой оценивать работу рейки снизу. Это позволит проверить наличие зазоров в шарнирах. Если стук остался даже после отсоединения тяг и рычагов, узел придётся заменить.

Причин, почему стучит рулевая рейка, может быть множество. Поэтому огромную роль в ремонте играет диагностика. Чаще всего стучат рулевые наконечники и тяги. Главным признаком порванного наконечника является повреждённый пыльник. Именно из-за этого шаровое соединение приходит в негодность. Диагностировать поломку тяги гораздо сложнее.

К сожалению, убедиться в том, что стучит рулевая рейка именно из-за тяги сложно, ведь если машина была куплена с пробегом, то предыдущий владелец вполне мог заменить порвавшуюся запчасть, не утрудив себя более серьёзным ремонтом.

В большинстве случаев причиной того, что стучит рулевая рейка, является втулка. Это деталь под номером 7 на рисунке. Она не имеет жёсткой фиксации и подталкивается вперёд пружиной, которая регулируется болтом с контргайкой.

Чаще всего подобная политика сервисных центров связана с банальным желанием разжиться на автомобилисте. Действительно, существуют детали, которые меняются только при сборке. Но это не тот случай. Втулка для автомобилей Honda есть в открытой продаже. Мало того, её можно сделать самостоятельно, если в наличии будут чертежи.

Устранение стука в рулевой рейке

Если в рулевой рейке стучит, это не повод бежать в сервисный центр и тратить десятки тысяч рублей на покупку нового узла. Иногда достаточно просто отвинтить болт, фиксирующийся на контргайке и очистить пружину.

За годы эксплуатации на пружине скапливается огромное количество грязи, ржавчины и других отложений. Как результат деталь оказывается заблокированной, и втулка перестаёт двигаться. Чтобы восстановить работоспособность нужно совершить такие действия:

1. Отвинтить контргайку и болт (на рисунке они обозначены номерами 8 и 6).
2. Достать пружину и втулку.
3. Произвести очистку. Для этого понадобятся химические средства и щётка. В крайнем случае можно использовать обычную солярку. Но нужно соблюдать придельную осторожность, она может нанести вред деталям. Перед чисткой пружина покрывается смазкой.
4. Особое внимание нужно уделить втулке. На ней не должно быть повреждений, если такие имеются, деталь подлежит замене.
5. Перед установкой посадочное место втулки подлежит чистке. Потом деталь смазывается и устанавливается на место.
6. Осуществляется обратная сборка.

В конце работы понадобится отрегулировать затяжку. Для этого вам понадобится напарник, который сядет за руль. Болт натяжения нужно настроить так, чтобы рулевая рейка не стучала. После того как оптимальное положение найдено, оно фиксируется контргайкой.

Также причиной того, что стучит рулевая рейка, может быть выходная втулка. Это деталь под номером 11 на рисунке. Диагностировать её поломку крайне просто. Люфт вала на выходе является весомым доказательством неисправности. Заменить её не составит труда. Достаточно выкрутить старую и поставить новую.

Полная замена всего узла необходима только тогда, когда внутрь конструкции рейки попала грязь, и это привело к разрушению вала и уплотнителя. Демонтаж начинается с освобождения рулевых наконечников. Также нужно снять болтовые и карданные крепления. После этого осуществляется установка.

Как уберечь рулевую рейку от повреждений?

Чтобы рулевая рейка не стучала нужно выбрать максимально плавный и спокойный стиль вождения. Эта предосторожность продлит срок эксплуатации детали на много лет. Также стоит воздержаться от экстренного торможения или слишком быстрого ускорения.

Во время парковки нужно избегать ударов колёс о бордюр. Подобные удары наносят вред рулевой рейке, и она начинает стучать. Не стоит забывать и о периодическом техническом обслуживании.

Старайтесь ездить только по хорошим дорогам, избегая проблемных участков. Это позволит продлить срок эксплуатации не только рулевой рейки, но и всего автомобиля. Если же вы услышите, как что-то стучит, сразу приступайте к диагностике и починке.

Итоги

В большинстве случае причиной того, что рулевая рейка стучит, является повреждение одной из втулок. Замены и чистки вполне достаточно, чтобы избавиться от данного дефекта. Цена таких восстановительных работ минимальная.

Стук в рулевой рейке: как определить, как устранить стук

Конструкция автомобиля включает в себя десятки разнообразных компонентов. Некоторые из них в ходе эксплуатации приходят в негодность, о чем свидетельствует появление специфических звуков. Одним из таких является стук в рулевой рейке. В этой статье вы найдете полезную информацию о том, как определить неисправность, какие имеются методы диагностики и устранения поломки.

Несколько слов о рулевой рейке

В современных реечных механизмах используются два основных компонента: стойка и шестерня. Деталь, благодаря такой простой конструкции, отличается продолжительным сроком службы, при этом способна исправно выполнять свои функции на протяжение более 100 тысяч километров. Тем не менее, выход из строя возможен, и тогда вам придется осуществлять ремонт.

Принцип работы этого устройства также довольно прост. При повороте руля рейка начинает перемещаться в заданную сторону, что приводит в движение тяги, а также обеспечивает поворот колес. Рекомендуется сразу же при обнаружении стука произвести диагностику, так как этот компонент отвечает за управление транспортным средством.

Причины появления стука

Несмотря на свою надежность, конструкция рейки имеет несколько недостатков. Сюда относится чувствительность к ударным нагрузкам, сложность установки и склонность к постоянным вибрациям. Под воздействием внешних нагрузок какой-либо компонент, конечно же, приходит в негодность, поэтому появляется характерный стук.

К главным причинам этого явления относится:

• Сильный износ пластмассовой втулки, установленной на правой или левой стороне рейки. В конструкции появляется сильный люфт, из-за которого водители слышат посторонние шумы. Особенно проявляется при езде по плохой дороге.
• Некачественная затяжка соединений в конструкции рулевого механизма. Устраняется достаточно просто (необходимо хорошо затянуть все крепежи).
• Появление коррозии, которая разрушает металл и способствует образованию люфта.
• Повреждения пыльников. В конструкцию попадает пыль, песок и грязь, повышающие износ детали.
• Деформация картера, что приводит к неправильному углу между винтом и зубьями.
• Выработка ресурса центрального зуба.

Нередкой проблемой является течь в машинах с ГУР (гидроусилителям руля). В конструкции ГУРа используется специальный насос, который создает дополнительное усилие при повороте руля, облегчая процесс водителю. Когда сальники выходят из строя, давление в системе падает, рабочая жидкость просачивается, соответственно, руль вращается с затруднениями. В результате, это приведет к ускоренному износу и появлению стука.

Длительный простой может стать причиной ржавления вала и появления трудностей при повороте руля, сопровождающихся стуком. Если вместе со стуком появляется еще и гул, это говорит о поломке насоса ГУР. Он не нагнетает нужного давления. Выход из ситуации – замена данного компонента.

Большинство реек изготовлено из мягкого металла, который со временем сминается, поэтому необходимо регулярно проводить осмотр этой детали. Теперь вы знаете, почему стучит рулевая рейка, а значит, сможете устранить проблему.

Проверка рулевой рейки

Стук в автомобиле может возникать по нескольким причинам. Многие автомобилисты спрашивают, как определить стук в рулевой рейке. Сделать это можно следующими способами:

• Визуально на слух. Вы можете услышать поверхностный и внутренний стук. Первый происходит из-за разрыва пыльника. В этом случае наконечник никак не защищен, поэтому быстро выходит из строя. Внутренний стук говорит об более серьезной поломке, диагностировать которую лучше в автосервисе.
• Проверить, есть ли зазоры в шарнирах рулевых тяг.
• Отсоединить поперченные тяги. Если стук остался, то проблема именно в рулевой рейке.

Рекомендуется поставить автомобиль на подъемник или яму, а затем попросить кого-то покрутить руль. Находясь непосредственно под машиной, вы с большой вероятностью сможете определить источник звука.

При покупке подержанного автомобиля диагностика может усложниться. Повреждение будет трудно определить, так как предыдущий владелец мог полностью заменить пыльники на новые, оставив основную проблему без решения. В таких ситуациях лучше полностью произвести демонтаж всей конструкции.

Ремонт или полная замена

Если денежные средства позволяют, то стоит приобрести новые детали, так как они гарантируют максимальный срок эксплуатации. Однако стоимость редуктора достаточно велика. Всегда появляется искушение купить неоригинальные детали. Иногда по качеству они не будут уступать изделиям от официального производителя, но шанс наткнуться на низкокачественный продукт всегда есть.

Альтернативный вариант – сделать качественный ремонт. Для этого покупается специальный ремкомплект, а затем осуществляется замена сальников, пыльников и других компонентов. Если у вас имеется определенный опыт ремонта автомобилей, то вы можете сделать это самостоятельно. В ином случае, естественно, рекомендуется обратиться в специализированную автомастерскую. Ремонт системы с ГУР представляет сложности, поэтому делать его должны высококвалифицированные мастера.

Процедура ремонта

Купив необходимый ремкомплект, можно приступить к демонтажу. Здесь необходимо соблюдать определенный алгоритм, состоящий из следующих шагов:

1. Выполните полный демонтаж рулевой рейки.
2. Снимите рулевые тяги.
3. Очистите конструкцию от грязи, накопившейся в ходе эксплуатации.
4. Произведите замену изношенных деталей.
5. Проведите осмотр вала, а при необходимости установите новый.

Зачем снимать рулевые тяги? Это существенно упростит процесс установки новых пыльников. Натягивая их на соответствующие выступы на тяге, можно добиться максимальной герметичности. Перед сборкой рейки обязательно смажьте внутренний сальник.

Если в вашем автомобиле установлен гидроусилитель, тогда предварительно необходимо будет отключить трубки высокого давления, а затем слить рабочую жидкость в подготовленную тару. Снимать редуктор самостоятельно с гидроэлектроусилителем не рекомендуется. Процедура предусматривает демонтаж подрамника, а выполнить его в одиночку невозможно.

Описанная методика позволит устранить стук в рулевой рейке. Для выполнения процедуры вам понадобится набор ключей и отверток, гараж с ямой. Также всегда можно обратиться в автосервис, где все вышеописанные операции сделают автомеханики. Но будьте осторожны, так как они могут накрутить стоимость ремонта или поставить низкокачественные расходные детали.

Если стучит рулевая рейка, можно ли ездить?

Конечно, со стуком ваш автомобиль проедет определенное количество километров, но рисковать и продолжать ездить дальше с этим не стоит. В самом худшем случае рулевой механизм может просто заклинить. Если это произойдет на большой скорости, последствия будут самыми плачевными.

Обезопасьте себя и других участников дорожного движения. При появлении стука или гула в конструкции обязательно выполните диагностику или обратитесь в СТО. На некоторых автомобилях из-за особенностей подвески небольшой стук в рейке может быть вполне нормальным. Получить подробную информацию о проблеме для вашей марки и модели авто можно на тематических форумах в Интернете.

Меры профилактики

Избежать появления стука в рулевой рейке можно, выполняя несколько мер, среди которых стоит отметить:

• Сведение до нуля резких торможений и стартов (если этого не требуют обстоятельства). Агрессивный стиль вождения сильно влияет на износ компонентов рейки.
• Не используйте во время парковки бордюры в качестве отсечки. Как было ранее сказано, рулевая рейка крайне восприимчива к ударным нагрузкам.
• Проезжайте лежачие полицейские, ямы, ухабы и другие неровности на минимальной скорости. При скоростной езде по таким препятствиям рулевая рейка будет испытывать колоссальные нагрузки.
• Проводите регулярный осмотр сальников, пыльников и других компонентов конструкции. Вовремя обнаружив их разрушение, вы предотвратите ускоренный износ деталей.
• Как только появились какие-либо признаки неисправности, выполните диагностику.
• Не удерживайте колеса на максимальном углу поворота больше 5 секунд, так как это отрицательно сказывается на редукторе.

Все это поможет исключить появление посторонних шумов в рейке, а также продлит срок ее службы.

В большинстве случаев устранить стук можно чисткой или заменой расходных компонентов (сальников, пыльников). Стоимость качественного ремкомплекта относительно невелика. Покупка новых деталей существенно ударит по кошельку, но в некоторых ситуациях это является единственно правильным вариантом, поэтому не стоит экономить на своей безопасности.

Устранение стука в рулевой рейке своими руками

Как часто во время движения Вам мешал стук в рулевой рейке, наверное, мало кто задумывался над этим. Одни владельцы транспортных средств обращают на это внимание, иные вовсе нет. А ведь это главный фактор для безопасности водителя и пассажиров.

От общего технического состояния автомобиля зависит длительность срока его эксплуатации. Чем своевременнее и полнее проводится обслуживание, тем срок эксплуатации дольше, и наоборот. Многие владельцы сетуют на автомобиль, мол, мало выхаживает до капитального ремонта. Но ведь причина кроется не в автомобиле, а в его владельце.

Как определить стук рулевой рейки

Необходимо четко выяснить, имеет ли владелец авто элементарные понятия о строении машины. Хорошо, если да, в противном случае, водитель может спутать одни «симптомы» с иными. Стук образовывается из-за:

• недостаточного крепления механизмов в области рулевого управления;
• сильной изношенности опорной втулки;
• образования люфта превышаемого допустимые нормы в подшипнике направляющей втулки;
• сильного износа зубьев рулевой рейки из-за длительного срока эксплуатации без замены;
• поджимного сухаря, который сильно изношен, и как следствие не выполняет свои функции;
• заводского брака при изготовлении деталей и комплектующих.

Вышеуказанный перечень поломок далеко не полный, но его достаточно, чтобы владелец автомобиля обратил внимание на техническую неисправность и приступил к устранению стука в рулевой рейке.

Процесс проведения диагностики

Рассмотрение данного вопроса необходимо проводить в двух позициях:

1. Самостоятельный осмотр.
2. Проведение квалифицированными специалистами сервисного центра.

В зависимости от того, какой вариант выберет владелец транспортного средства, зависит срок, стоимость, построение алгоритма действий.

Самостоятельное «исследование» хорошо в том случае, когда владелец имеет представление о строении и принципе работы узла. Немаловажный момент: марка автомобиля и тип рулевого механизма. Например, отечественные марки имеют относительно простую систему управления. Чего нельзя сказать о зарубежных марках. Малейшая ошибка со стороны неопытного «механика» способна привести к нежелательным последствиям.

Толи дело, когда все работы по профилактике и замене проводятся в условиях СТО с применением современного цифрового оборудования под чутким руководством опытных мотористов. На каждый вид работ предоставляется гарантия, выдается полный отчет о состоянии технического средства, указываются следующие интервалы замены расходного материала.

Самостоятельная диагностика стука

Для проведения полноценного «исследования» Вам понадобится напарник.

• заезжаете на смотровую яму или эстакаду у дороги;
• глушите мотор, выжимаете ручник, усаживаете напарника за руль, просите его вращать рулевое колесо в стороны;
• сами в это время залезаете под днище машины, переходите в область передней оси, идентифицируете источник стука.

На основании полученных предварительных данных принимаете решение о дальнейших действиях. Первым делом обратите внимание на состояние пыльников, целостность контргайки, наличие видимых дефектов.

Как устранить стук в рулевой рейке

Стук в рулевой рейке убирается только одним путем – проведением ремонтных или профилактических работ. Дальнейшие шаги будут актуальны только после полной и точной идентификации источника стука, в противном случае труды будут напрасны.

Итак, наиболее уязвимыми зонами рулевого колеса являются: подшипник, сухарь, втулка, пыльник, зубчатый механизм рейки. При проведении визуальной диагностики многих дефектов, предпосылок, поломок можно не увидеть, в силу их скрытности. Необходим полный разбор механизма.

Для проведения полного демонтажа Вам понадобится, независимо от марки автомобиля:

• набор инструментов;
• переносная лампа освещения, если работы будут проходить в условиях недостаточной освещенности;
• ремкомплекты прокладок на корпусную часть рейки;
• сухари, втулки, уплотнители;
• смазка, герметик;
• новые подшипники, при условии, что прежние вышли со строя.

Может понадобиться иное оборудование или оснастка.

Независимо от модели, алгоритм строиться так:

• демонтируется рулевой механизм, отвинчиваются крепежные соединения;
• отдаются патрубки гидравлики или электрическая плата для разных типов рулевой;
• с салона машины снимается фиксатор – соединитель направляющего штока и самого руля;
• изымается изделие, устанавливается в тиски, проводится визуальная диагностика, полный разбор.

На основании полученных в ходе разбора данных, принимается решение о необходимости замены той или иной детали. В конце разборки все детали подлежат мойке, сушке. Только после этого приступайте к сборке и установке нового оборудования. Обязательно соблюдайте последовательность действий. Это очень важно для обеспечения работоспособности детали во время будущей эксплуатации. Не забывайте смазывать графитной смазкой каждый установленный механизм, если он того требует.

Последствия стука в рулевой рейке

Степень критичности последствий будут напрямую зависеть от того, как скоро водитель обратит внимание и приступит к починке. Каждый километр промедления приводит к негативным последствиям и чрезмерному износу смежных деталей. Частые случаи, когда владельцы обращаются в автомастерскую с просьбой провести капитальный ремонт агрегата, хотя начальной причиной был обычный стук в области передней оси. Проигнорировав сигналы машины о поломке, собственнику придется выложить финансовых средств на починку в 2 – 3 раза больше, нежели могло быть.

Критические фазы стуков перерастают в дорожные аварии, съезду в кюветы, обочины, столкновение со встречным авто, летальными исходами для участников движения.

Стоимость починки

Однозначного ответа нет, так как окончательная цена ремонта будет ясна в ходе осмотра. На финальную цену влияет также марка, модель, срок эксплуатации, тип рулевой рейки, сложность строения механизма, место ремонта.

Рекомендации по увеличению срока эксплуатации

Прежде всего, необходимо строго соблюдать установленные скоростные режимы для конкретного автомобиля. Не наезжать на бордюры, не тормозить и не набирать скорость быстро. Особенно актуально это для переднеприводных технических средств.

Следуйте вышеизложенным рекомендациям, соблюдайте установленные правила, своевременно проводите технический осмотр, тогда Ваш автомобиль будет служить долго и безаварийно. Всех благ.
