Фольксваген венто система охлаждения ремонт

Volkswagen Golf 3, Vento — документация и фотоотчеты по ремонту

Volkswagen Golf 3 / Фольксваген Гольф 3 (код модели: 1H1) 1992 — 1998
Volkswagen Vento / Фольксваген Венто (код модели: 1H2) 1992 — 1998
Volkswagen Golf Variant 3 / Фольксваген Гольф Вариант 3 (код модели: 1H5) 1993 — 1999
Volkswagen Golf Cabriolet 3 / Фольксваген Гольф Кабриолет 3 (код модели: 1E7) 1993 — 2002

Двигатели
(Engines)

Ремонт головки блока цилиндров двигателя 2E на Фольксваген Гольф 3 1992г. (rus.) Фотоотчет.
Ремонт производился на Фольксваген Гольф 3 (1H) с двигателем 2Е и впрыском топлива Digifant. Первоначальными причинами ремонта головки блока цилиндров были: «стрекотание» при нажатии на педаль газа, запаздывание реакций лямбда-зонда, большой расход топлива, нестабильная работа холодного двигателя и плохая динамика. Основное подозрение падало на прогоревшую прокладку выпускного коллектора, через которую и проходили «неучтенные» выхлопные газы. В процессе разборки выявилась реальная причина.

Капитальный ремонт двигателя 2E на примере VW Passat B3 (rus.) Фотоотчет
Двигатель 2E устанавливался на автомобили: VW Passat B3 (31), VW Passat B4 (3A), VW Golf 3 / Vento (1H), VW Corrado (509), SEAT Ibiza / Cordoba (6K), SEAT Toledo (1L).

Клапан вентиляции картерных газов двигателя 2E, проверка, вскрытие, ремонт (rus.) Фотоотчет.
Замена порваной мембраны, оригинальный и неоригинальные клапана вентиляции картерных газов.

Замена приводного ремня на двигателе AAA VR6 2.8 (rus.) Фотоотчет
Подошло время на небольшой сервис. Менять приводной ремень рекомендуется каждые 120 тысяч, плюс еще то, что он на этом двигателе он один на всё. Недавно ремень стал посвистывать, да и зачем выжимать максимум, вообщем процедура замены описана в этом отчете.

Потеря мощности при разгоне, недодув турбины, описание проблем, снятие логов и диагностика (rus.)
При возникновении проблем связанных с потерей мощности при разгоне, как постоянной так и переменной потери тяги при движении. Потеря тяги в режиме «полный газ» или переходе мотора в аварийный режим (едет, но не тянет или слабо тянет) прочитайте внимательно весь этот текст полностью, и 9 из 10 что это вам поможет установить точную причину проблемы.

Volkswagen Golf 3 / Vento 1992-1996: Двигатель (rus.) Часть 1: Ремонтные процедуры, выполняемые без извлечения двигателя из автомобиля. Бензиновые двигатели: ABU, ABD, ABF, AEK, AAM, ABS, ADZ, ADY, 2E, AEA. Дизельные двигатели: 1Z, 1Y, AAZ.
Volkswagen Golf 3 / Vento 1992-1996: Двигатель (rus.) Часть 2: Снятие, капитальный ремонт и установка двигателя. Бензиновые двигатели: ABU, ABD, ABF, AEK, AAM, ABS, ADZ, ADY, 2E, AEA. Дизельные двигатели: 1Z, 1Y, AAZ.

Двигатель 1,6 / 55 кВт — механическая часть (rus.) Заводское руководство по ремонту. Буквенное обозначение двигателя: AEE.
Двигатель AЕЕ устанавливался на автомобили:
Volkswagen Golf 3 / Фольксваген Гольф 3 (код модели: 1H1)
Volkswagen Vento / Фольксваген Венто (код модели: 1H2)
Volkswagen Golf Variant 3 / Фольксваген Гольф Вариант 3 (код модели: 1H5)
Содержание (группы ремонта): 00 — Технические данные, 10 — Снятие и установка двигателя, 13 — Кривошипно-шатунный механизм, 15 — Головка блока цилиндров, клапанный механизм газораспределения, 17 — Система смазки, 19 — Система охлаждения, 20 — Система питания, 26 — Выхлопная система. 103 страницы. 4 Mb.

Двигатель 1,6 / 55 кВт — система впрыскивания топлива и зажигания 1AVM (rus.) Буквенное обозначение двигателя: AEE.
Двигатель AЕЕ устанавливался на автомобили:
Volkswagen Golf 3 / Фольксваген Гольф 3 (код модели: 1H1)
Volkswagen Vento / Фольксваген Венто (код модели: 1H2)
Volkswagen Golf Variant 3 / Фольксваген Гольф Вариант 3 (код модели: 1H5)
Содержание (группы ремонта): 01 — Встроенная диагностика, 24 — Подготовка смеси, впрыскивание, 28 — Система зажигания. 100 страниц. 3 Mb.

Технические характеристики и данные для регулировок систем автомобиля:
двигатель и система охлаждения, зажигание, топливная система, подвеска, объемы жидкостей и др.

Информация по ремонту двигателей VAG / Engines repair
Данная информация по ремонту двигателей подходит ко всем автомобилям VAG. Для того чтобы быстро найти документацию по Вашему двигателю просто нажмите на клавиатуре Ctrl-F и наберите буквы своего двигателя. Например: 2E или BSE (только на английском языке!)

Система охлаждения, отопления, вентиляции и кондиционирования
(Cooling, Heating, Air Conditioning and Climate Control Systems)

Ремонт блока управления вентилятором VAG 357 919 506 (rus.) Фотоотчет
Если не запускается кондиционер или климат-контроль — частых причин две: либо мало фреона, либо неисправен блок управления вентилятором (БУВ).

Замена радиатора двигателя на VW Golf 3 с кондиционером (rus.) Фотоотчет. Радиатор двигателя 1H0 121 253 BA (630х380 мм), устанавливается на автомобили с двигателями ABF, 1Z, AEP, ADZ, ACC, AGG, AAM, AFT, AFN, AHU, ALE, AKR, AKS.
Замена радиатора на VW Golf 3 / VW Vento двигатель 2E (AAM, ABS, ABF, 1Y, AAZ, 1Z), радиатор 630X320 мм (rus.) Фотоотчет
VW Golf 3 / VW Vento: Замена панели радиатора (rus.) Фотоотчет

Climatronic — Construction and Function (eng.) Конструкция и принцип действия. Пособие по программе самообразования.

Системы впрыска, зажигания
(Injector, ignition system)

Замена семиконтактного ДПДЗ на четырехконтактный, опыт замены ДПДЗ (rus.) Фотоотчет
Столкнулся с проблемой датчика положения дроссельной заслонки (ДПДЗ). У меня стоял семиконтактный, т.к. раньше стояла автоматическая КПП. Поехал на рынок искать — таких не оказалось, встречались только четырехконтактные. Далее прошелся по просторам интернета и выяснил, что такие вообще не продаются. Как быть? Начал изучать эту ответственную часть моновпрыска.

Установка бесконтактного датчика положения дроссельной заслонки, Digifant, двигатель 2E (rus.) Фотоотчет
Подошло время менять датчик положения дроссельной заслонки (ДПДЗ). Симптомы: нестабильность холостого хода и провалы вплоть до остановки двигателя. На просторах сети есть много информации про бесконтактные датчики, возникло желание внедрить современный компонент в тело взрослой машины.

Модернизация ДМРВ на двигателе 2E под бесконтактный ДПДЗ 3102.3855 (rus.) Фотоотчет
Всем владельцам двигателей 2E известна эта проблема. Когда автомобиль сам подгазовывает, потом тут же обороты проваливаются, иногда возвращаются на место, а иногда автомобиль глохнет, и даже иногда глохнет на ходу. Решено было начать реанимировать впрыск.

Диагностика компонентов ЭСУД Bosch Mono-Motronic на автомобилях Audi 80 1991-1996 г.в. (rus.) Bosch Mono-Motronic устанавливалась также на следующие автомобили:
VW Golf / VW Vento 1.8 (двигатель ABS) 1991-1994 г.в.
VW Golf / VW Vento 1.8 (двигатель ADZ) 1994-1997 г.в.
VW Golf / VW Vento 1.8 (двигатель ANP) 1997-2003 г.в.
Seat Toledo 1.8 (двигатели ABS) 1994-1997 г.в.
Seat Toledo 1.8 (двигатели ADZ) 1995-1997 г.в.

Simos injection and ignition system. Engine ADY, AGG, AFT (eng.) Repair Manual
Руководство по ремонту системы впрыска и зажигания двигателей 1,8 с буквенным обозначением: ADY, AGG, AFT. Редакция 12.1995
Содержание:
01 — Самодиагностика: Подключение считывателя неисправностей VAG 1551 и выбор блока управления электроникой двигателя, Кодирование блока управления Simos, Опрос и стирание памяти неисправностей, Таблица неисправностей, Считывание блока измеряемых величин, Обзор групп, код двигателя ADY, AGG, AFT.
24 — Приготовление смеси, впрыск: Система впрыска и зажигания Simos, Обзор мест установки, Разборка и сборка впускного коллектора, Разборка и сборка воздухоочистителя, Проверка холостого хода, Выполнение базовой настройки, Проверка лямбда-зонда и лямбда-контроля, Проверка нагрева лямбда-зонда, Проверка режима работы двигателя, Проверка переключающего клапана впускного коллектора, Проверка расходомера воздуха, Проверка части управления дроссельной заслонкой, Проверка датчика температуры охлаждающей жидкости, Проверка датчика температуры воздуха на впуске, Проверка оборотов двигателя, Проверка сигнала скорости, Проверка блока управления напряжением питания, Подгонка электронного блока управления двигателя к электронному иммобилайзеру, Проверка сигналов кондиционера и компрессора кондиционера, Проверка сигнала стартера, Проверка форсунок Проверка регулятора давления топлива и удержание давления, ,Проверка системы впуска воздуха на предмет утечек (неизмеренный воздух).
28 — Система зажигания: Проверка положения распределителя, Снятие и установка распределителя, Проверка датчика Холла, Проверка датчика детонации, Проверка зажигания, Проверка выходного каскада зажигания.
113 страниц. 2 Mb.

Системы впрыска и зажигания
Данная информация по системам впрыска подходит ко всем автомобилям VW, Skoda, SEAT, Audi.
Общая информация по системам зажигания
Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Топливная система
(Fuel System)

Ремонт бензонасоса для двигателя AAM (rus.) Фотоотчет.
Началось всё с того, что бензонасос заклинило. Перебрал и начал сборку, фото снятия получились не очень удачными, поэтому описываю только процесс сборки, разборка не сильно отличается.

Общая информация по топливным системам
Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Система выпуска
(Exhaust system)

Меняем катализатор на прямоточный пламягаситель Volkswagen Golf 3 / Vento (rus.) Фотоотчет
В литературе несколько раз встречал мнение о том, что просто выбить катализатор — не совсем правильно. Тем более что впускное и выпускное отверстия в штатном катализаторе на Гольф Мк3 находятся не по одной оси, они смещены относительно друг друга (Возможно это и не имеет большого значения, но мне хотелось сделать все максимально прямо). В литературе предлагалось менять катализатор на стронгер или прямоточный пламегаситель и я решил остановиться на последнем варианте.

Volkswagen Golf 3 / Jetta 3 Exhaust system: Muffler assembly and mountings (eng.) Фольксваген Гольф 3 / Джетта 3: Выпускная система. Глушитель снятие / установка.

Передняя и задняя подвеска
(Front and rear suspension)

Замена защитных чехлов (пыльников) ШРУС (rus.) Фотоотчет.
Осмотр ходовой части автомобиля выявил износ защитных чехлов (пыльников) внутреннего и внешнего шарниров, левого приводного вала. Чехлы покрылись мелкими трещинами, и образовалось несколько разрывов, выделяется смазка. Требуется замена пыльников.
Замена внешнего защитного чехла ШРУС на а/м VAG, На примере VW Golf III 1.4 CL (rus.) Фотоотчет

Общая информация по подвеске
Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Тормозная система
(ABS, EDS, ESP / Brake system)

Ремонт насоса АБС Teves Mark 2 (ABS Teves 02, Teves Mk II, ATE Mk2) (rus.) Фотоотчет.
Антиблокировочная система ABS Teves 02 / ABS ATE 02 устанавливалась на автомобили:
Volkswagen Golf 3 / Фольксваген Гольф 3 (код модели: 1H1)
Volkswagen Vento / Фольксваген Венто (код модели: 1H2)
Volkswagen Golf Variant 3 / Фольксваген Гольф Вариант 3 (код модели: 1H5)

Ремонт главного тормозного цилиндра (ГТЦ) с ABS Teves MK2 (rus.) Фотоотчет.
Невозврат педали, Снятие ГТЦ. Регулируем ригельный клапан

Trouble-Shooting – ABS Teves MK 04 (eng.) Руководство по обнаружению неисправностей и ремонту АБС Teves 04. Диагностика, схема системы, распиновка разьемов и др.
Антиблокировочная система тормозов АБС Тевес 04 устанавливалась на автомобили:
Volkswagen Passat B4 / Фольксваген Пассат Б4 (код модели: 3A2) 1994 — 1997
Volkswagen Passat Variant B4 / Фольксваген Пассат Вариант Б4 (код модели: 3A5) 1994 — 1997
Volkswagen Golf 3 / Фольксваген Гольф 3 (код модели: 1H1, 1H5) 1992 — 1998
Volkswagen Vento / Фольксваген Венто (код модели: 1H2) 1992 — 1998
Volkswagen Golf Cabriolet 3 / Фольксваген Гольф Кабриолет 3 (код модели: 1E7) 1993 — 2002

Рулевое управление
(Steering)

Ремонт насоса гидроусилителя руля, стук в насосе, рулевая рейка TWR (rus.) Фотоотчет
На авто установлена рулевая рейка фирмы TRW c насосом 1Н0 422 155С производства USA. Появился не сильный, но слышимый, стук в насосе ГУР. При этом на работе рулевого управления это никак не отражалось. Пришел к выводу, что скорее всего скончался, подшипник насоса. Так как насосы несколько отличаются друг от друга конструкцией, в частности сальниками, решил для начала разобрать насос и посмотреть, что стоит в нём, а затем уже приобретать запчасти для ремонта.

Ремонт «спирали» Airbag, восстановление контактного кольца подушки безопасности (rus.) Фотоотчет
Позволю себе не согласиться с высказываниями по поводу неремонтнопригодности «cпирали Airbag» Как говорится — «мне колхоз удался. » Итак нам понадобиться: паяльник, тестер, отвертка «крест», тонкая отвертка «шлиц», флюс, олово, шкурка или минидрель, аккуратность, терпение.

Общая информация по рулевому управлению
Подходит ко многим автомобилям VW, Skoda, SEAT, Audi

Коробки передач, сцепление
(Transmission, clutch)

Замена сальника фланца выходного вала МКПП 020 (rus.) Фотоотчет
Механическая коробка передач DFP. Масло через сальник у меня не капало, а только подмачивало вал и окружающие детали. Коробка работала хорошо, уровень в норме, цвет и запах масло в норме. Так что совет — если только подмачивает вал и за ночь не капает, то не спешите с заменой сальника. Можно еще ездить, но нужно уже готовиться и в удобное время менять.

Замена сальника дифференциала КПП 020 (CHE) в VW Golf 3 / VW Vento, без ямы (rus.) Фотоотчет
Я уже писал о своей проблеме — о том что вытекло все масло из коробки. Итак начнем с того что мой брат оттащил меня в гараж: на фото собственно видно что снизу все в масле и непонятно откуда течет.

Дефектовка и переборка автоматической коробки передач 096 (rus.) Фотоотчет
На выходных разобрал коробку АКПП 096 CFF, сложностей больших не было, кроме вынимания шлейфа — внешне неочевидно, что он просто вталкивается внутрь коробки после отворачивания болтика М6 изнутри. Много фото не будет, т.к. процесс разборки уже освещался в паре тем на форуме довольно прозрачно, остановлюсь на некоторых нюансах.

Информация по ремонту коробок передач VAG / Transmission repair
Данная информация по ремонту коробок передач подходит ко всем автомобилям VAG.

Кузов
(Body)

Как правильно собрать плафон перчаточного ящика (бардачка) Гольф 4, Бора, Пассат Б5 и др. (rus.) Фотоотчет
При разборке салона или замене лампочки, плафон подсветки бардачка часто развалился при вытаскивании. Собрать его нетривиальная задача, не всем под силу. Пришлось снять свой фонарик из бардачка, чтобы его разобрать и показать как он потом собирается. Имеем 8 элементов конструкции (один контакт состоит из двух элементов).

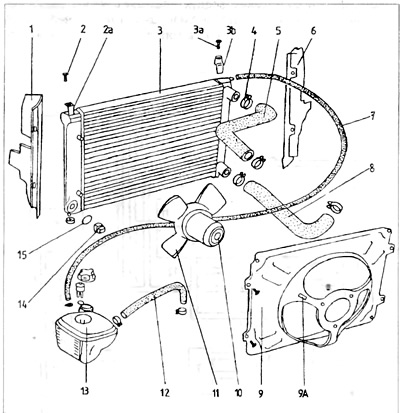

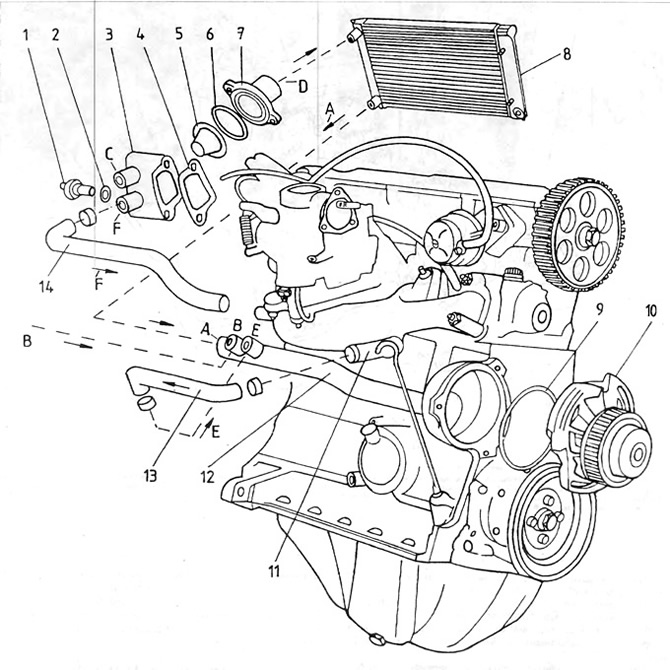

Volkswagen Vento 1.9 TD 4дв. седан, 75 л.с, 5МКПП, 1992 – 1998 г.в. — неисправности системы охлаждения двигателя

Различают следующие неисправности системы охлаждения:

-неисправности радиатора (засорение сердцевины, загрязнение наружной поверхности, нарушение герметичности);
-неисправности центробежного насоса (ослабление привода, нарушение герметичности, износ);
-неисправности термостата;
-неисправности привода вентилятора (в зависимости от типа привода — ослабление механического привода, неисправность термореле или электродвигателя в электрическом приводе, низкое давление масла в гидравлическом приводе);
-трещины в рубашке охлаждения головки блока или блоке цилиндров;
-прогорание прокладки и коробление головки блока цилиндров; неисправности патрубков (нарушение герметичности крепления, -механические повреждения, засорение);
-неисправность датчика температуры;
-неисправность указателя температуры;
-низкий уровень охлаждающей жидкости

Основными причинами неисправностей системы охлаждения являются:

-нарушение правил эксплуатации двигателя (применение некачественной охлаждающей жидкости, нарушение периодичности ее замены);
-применение некачественных комплектующих;
-предельный срок службы элементов системы;
-неквалифицированное проведение работ по техническому обслуживанию и ремонту системы.

Возникающие неисправности системы охлаждения могут послужить причинами более серьезных неисправностей. Так, загрязнение наружной поверхности радиатора приводит к увеличению температуры охлаждающей жидкости и дальнейшему перегреву двигателя. Это, в свою очередь, может привести к прогоранию прокладки и короблению головки блока цилиндров, а также появлению трещин.

Внешние признаки неисправностей системы охлаждения

-перегрев двигателя;
-переохлаждения двигателя;
-наружная утечка охлаждающей жидкости;
-внутренняя утечка охлаждающей жидкости.

Внешние признаки и соответствующие им неисправности системы охлаждения

  • низкий уровень охлаждающей жидкости;
  • ослабление привода водяного насоса;
  • нарушение герметичности водяного насоса;
  • неисправности привода вентилятора;
  • неисправности термостата;
  • засорение сердцевины радиатора;
  • загрязнение наружной поверхности радиатора;
  • засорение патрубков
  • неисправность термостата;
  • неисправность привода вентилятора;
  • неисправность указателя температуры;
  • неисправность датчика температуры
  • нарушение герметичности крепления патрубков;
  • повреждение патрубков;
  • нарушение герметичности центробежного насоса;
  • нарушение герметичности радиатора;
  • трещины в рубашке охлаждения;
  • прогорание прокладки головки блока цилиндров
  • трещины в рубашке охлаждения;
  • прогорание прокладки головки блока цилиндров
Читать еще:  Как заменить прокладку головки блока цилиндров

Для того, чтобы не пропустить зарождающуюся неисправность водитель должен систематически следить за показаниями указателя температуры на панели приборов. Многие автомобили вместе с указателем оснащены сигнальной лампой.

Наружные утечки сопровождаются появлением специфического запаха антифриза, а также подтеками под автомобилем и на двигателе.

Внутренние утечки охлаждающей жидкости не столь очевидны. О появлении внутренних утечек свидетельствует белый дым (испарение охлаждающей жидкости) из выпускной системы на прогретом двигателе. Правда, при прогреве двигателя и в холодное время года белый дым — нормальное явление.

Другим проявлением внутренней утечки является наличие охлаждающей жидкости в масле. Определяется путем осмотра масляного щупа. В результате соединения масла и охлаждающей жидкости образуется масляно-водная эмульсия – пена светлого цвета.

Необходимо отметить, что и наружные и внутренние утечки приводят к нарушению температурного режима и перегреву двигателя.

Возможные неисправности системы охлаждения, их причины и способы устранения

Ветреный «Фольксваген Венто»

Маркетологи «Фольксвагена» любят присваивать заводским авто звучные имена, связанные с ветром — «Пассат», «Бора», «Сирокко», «Джетта». Таким же «ветреным» автомобилем стал и «Фольксваген Венто». Эта модель обязана названием итальянскому слову «ветер». Хотели ли этим отцы-создатели вложить в проект конкретный смысл или нет — непонятно. Но машина получилась добротной немецкой Das Auto.

Обзор «Фольксвагена Венто»

Выход на рынок машины с новым названием — большой риск для автопроизводителя. Битву за узнаваемость нового бренда приходится начинать сначала и далеко не факт, что автомобиль найдёт своего потребителя. Но «Венто» в действительности не что иное, как «Фольксваген Джетта» третьего поколения, но под новой вывеской. Этот же автомобиль на американском рынке не менял названия и продавался как «Джетта 3».

Как создавался «Венто»

Автомобили семейства «Джетта» изначально задумывались, как модификация популярного «Гольфа» в кузове седан. Вероятно, разработчики считали, что такая машина будет востребована поклонниками «Гольфа», которым нужен вместительный багажник. Но в реальности модельный ряд «Джетты» не блистал особой популярностью в Европе. Чего не скажешь о рынке Северной Америки. Видимо, поэтому на американском рынке «Джетта» оставалась под своим именем, а в Европе страдала муками ребрендинга. «Джетта» 4-го поколения получила тоже новое название — «Бора».

Первые «Джетты» вышли с конвейера в далёком 1979 году. К тому времени «Фольксваген Гольф I», ставший прототипом для «Джетты», выпускался уже 5 лет. Этот период понадобился конструкторам, чтобы продумать оптимальную конфигурацию кузова и подготовить производственную базу для выпуска нового седана.

С тех пор каждый выход очередного поколения «Гольфа» знаменовался обновлением и модельного ряда «Джетты». В дальнейшем временной разрыв между выходом «Гольфа» и «Джетты» одного поколения сократился и составил не более года. Так произошло и с «Фольксваген Венто», который начал сходить с конвейера в 1992 году. Спустя всего год после выхода на рынок своего собрата — «Гольфа» 3 поколения.

Помимо внешней схожести, «Венто» унаследовал от «Гольфа» двигатель, ходовую часть, трансмиссию и салон. Наружный облик «Венто» приобрёл более закруглённые и плавные черты, нежели предшественник «Джетта II». Ушли в небытие круглые фары. Оптика приобрела строгий прямоугольный вид. Салон стал просторнее и удобнее. Впервые на машинах этого семейства стали устанавливать антиблокировочную систему тормозов (ABS). Большое внимание конструкторы уделили защите водителя и пассажиров. Помимо уже привычных подушек безопасности установлен следующий набор элементов:

  • легкосминаемые зоны деформации;
  • защитные профили в дверях;
  • силовой каркас;
  • деформирующаяся рулевая колонка;
  • пенопласт в приборной панели.

Базовая модель имела четырёхдверное исполнение. Немногочисленной серией выпускались и двухдверные «Венто», но они большого распространения не получили. Под брендом «Венто» планировалось выпускать и универсал. Но в итоге руководство «Фольксвагена» оставило этот кузов под маркой «Гольфа».

Выпуск «Венто» продолжался до 1998 года и возобновился в 2010 году в Индии. Правда, к семейству «Джетта» этот «Венто» уже не имеет никакого отношения. Это точная копия «Поло», выпускаемого в Калуге.

Описание модели

Так же, как и «Гольф III», «Венто» относится к С-классу компактных автомобилей и имеет следующие весогабаритные характеристики:

  • вес — от 1100 до 1219 кг;
  • грузоподъёмность — до 530 кг;
  • длина — 4380 мм;
  • ширина — 1700 мм;
  • высота — 1420 мм.

В сравнении с предшественником, «Джеттой» 2-го поколения, весогабаритные характеристики новой модели изменились незначительно: размеры кузова — в пределах 5–10 мм, грузоподъёмность осталась прежней. А вот вес прибавил более 100 кг — машина стала тяжелее.

Линейка силовых агрегатов также взята от «Гольфа» третьего поколения и включает:

  • 4 варианта дизельного мотора объёмом 1,9 л и мощностью от 64 до 110 л. с.;
  • 5 версий бензинового двигателя с мощностью от 75 до 174 л. с. и объёмом от 1,4 до 2,8 л.

Самый мощный в линейке бензиновый двигатель VR6 позволяет развивать скорость до 224 км/ч. Как раз комплектация с этим двигателем пользуется наибольшей популярностью у любителей спортивной езды. Средний расход бензина на таком моторе составляет порядка 11 л на 100 км. Расход остальных бензиновых двигателей не превышает 8 л, а скорость — не более 170 км/ч. Дизельные двигатели традиционно отличаются экономичностью — не более 6 л на 100 км.

Впервые на «Венто»/«Гольфе III» начал устанавливаться дизельный двигатель TDI объёмом 1,9 л и мощностью 90 л. с. Этот мотор стал самым удачным дизельным двигателем «Фольксвагена» по экономичности и надёжности. Именно благодаря этой модели силового агрегата европейцы стали сторонниками дизельных двигателей. И по сей день все двухлитровые дизели «Фольксвагена» базируются на его основе.

Автомобиль комплектуется двумя типами коробки передач:

  • 5-ступенчатая механика;
  • 4-ступенчатый автомат.

Подвеска «Венто» также идентична «Фольксваген Гольф III». Впереди — «Мак-Ферсон» со стабилизатором поперечной устойчивости, а сзади — полузависимая балка. В отличие от «Венто», на «Джетте II» на задней оси применялась независимая пружинная подвеска.

Ремонт «Фольксвагена Венто»

В отличие от «Фольксвагена Гольфа», марка «Венто» не очень известна большинству российских автомобилистов. Незнакомые имена обычно вызывают у будущего автовладельца настороженность. Чем уникальнее автомобиль, тем сложнее найти запчасть для него. Но в отношении «Венто» эти страхи беспочвенны. Учитывая гольфовские корни «Венто», запчасти найти довольно легко.

Более того, многие детали подходят от российских машин. В основном это касается мелочей — резинок, прокладок, лампочек. Но есть и важные элементы, к примеру:

  • вазовский топливный насос фирмы «Пекар»;
  • вакуумный усилитель тормозов от ВАЗ-2108;
  • главный тормозной цилиндр от ВАЗ-2108 (необходима установка заглушки на отверстие первого контура);
  • ремень гидроусилителя руля от «Лада Калина»;
  • пыльники наконечников рулевой тяги от вазовской «классики».

За 25-летнюю историю «Венто» российские автосервисы накопили солидный опыт в ремонте этого автомобиля. Большинство автоэкспертов в качестве слабых мест «Венто» отмечают:

  • турбину;
  • сайлент-блоки и пружины задней подвески;
  • электрорегулятор холостого хода;
  • подшипники первичного и вторичного вала в коробке передач;
  • протекания в системе охлаждения в районе стыка патрубков с двигателем.

Одна из бед автомобиля — низкая коррозионная стойкость. На вторичном рынке очень сложно найти «Венто» с качественным кузовом. Но поклонников этой марки ржавчина не пугает. Как правило, такую машину выбирают любители быстрой езды и спортивного тюнинга, и ремонт для них — обычное дело.

Видео: ремонт рулевой рейки «Фольксваген Венто»

Тюнинг «Венто» к лицу

Как бы ни был хорош автомобиль, но совершенство не знает предела. Простой и грубоватый дизайн «Венто» так и провоцирует неравнодушного к машине хозяина на совершение творческих подвигов. Причём зачастую тюнинг даже усиливает нотки брутальности во внешнем облике автомобиля.

Наиболее популярными для «Венто» видами тюнинга считаются:

  • тонировка стёкол;
  • установка спортивных бамперов и обвесов;
  • изменение радиаторной решётки;
  • установка нестандартных фар;
  • антикрыло;
  • тюнинг ходовой части;
  • тюнинг двигателя.

Владельцы «Венто» любят скрывать истинное лицо машины. Не каждый автомобильный знаток с ходу определит, что это за марка.

С чего начать тюнинг «Фольксваген Венто»

Человек так устроен, что о внешней форме он думает больше, чем о внутреннем содержании. Такой же подход проецируется на автомобильный тюнинг. Хозяева «Венто» стараются начать усовершенствование авто с внешнего вида.

Улучшение экстерьера стоит начинать с оценки лакокрасочного покрытия кузова. Любая машина со временем теряет изначальный заводский блеск, а что тут говорить об автомобиле, которому минимум 20 лет. Спортивные бамперы, тонировка, литые диски вряд ли будут сочетаться с выцветшим кузовом. Идеальным решением станет покраска всего кузова, но это вариант дорогостоящий. Для начала можно провести предварительно восстановление покрытия с помощью различных очистителей и полиролей.

Важно помнить, что полный тюнинг автомобиля — процесс затратный. Стоимость работ и материалов нередко превышает цену самой машины. Поэтому многие автолюбители разбивают этот процесс на этапы.

Самый простой тюнинг, который доступен каждому — это замена фар и радиаторной решётки. Производители запчастей для автотюнинга предлагают большой выбор таких изделий. Стоимость радиаторной решётки составляет примерно полторы — две тысячи рублей.

Фары обойдутся гораздо дороже — от 8 тысяч рублей. Важно помнить, что на рынке продаётся много некачественных запчастей, и низкая цена — один из характерных признаков этого.

Для замены фар и радиаторной решётки потребуются крестовая и шлицевая отвёртки. Сама работа займёт примерно 10–15 минут, для этого нужно:

Установить новые фары и решётку согласно п. п. 1–4 в обратной последовательности.

После замены фар необходимо произвести регулировку светового потока. Для этого лучше обратиться в специализированный сервис, имеющий соответствующее оборудование.

Установка новых фар и решётки позволит освежить внешний вид автомобиля.

Видео: каким становится «Венто» после тюнинга

«Фольксваген Венто» создавался в те времена, когда взгляды конструкторов на жизненный цикл автомобиля разнились с сегодняшними представлениями. В машины закладывался повышенный запас прочности и надёжности. Неслучайно авто девяностых и даже восьмидесятых годов, сохранившиеся в рабочем состоянии, пользуются устойчивым спросом у опытных автомобилистов. И в этом ряду «Фольксваген Венто» занимает не последнее место. Немецкая надёжность, ремонтопригодность и простор для тюнинга делают «Венто» выгодным приобретением и для жителя глубинки, и для городского любителя автомобильного драйва.

Система отопления и вентиляции Volkswagen Golf III / Vento с 1991 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
климат контроль Volkswagen Vento , система вентиляции Volkswagen Vento , система кондиционирования Volkswagen Vento , система отопления Volkswagen Vento , климат контроль Volkswagen Golf III , система вентиляции Volkswagen Golf III , система кондиционирования Volkswagen Golf III , система отопления Volkswagen Golf III

2. Система отопления и вентиляции

Снятие и установка

  1. Левая наладка воздуховода обдува ветрового стекла.
  2. Соединительная планка.
  3. Правая накладка воздуховода обдува ветрового стекла.
  4. Воздухозаборник.
  5. Правое боковое сопло обдува ветрового стекла.
  6. Правое сопло вентиляции.
  7. Центральное сопло вентиляции.
  8. Крышка.
  9. Шестигранная гайка.
  10. Модуль управления отопителем.
  11. Вентилятор подачи воздуха.
  12. Облицовка панели управления отопителя.
  13. Винт.
  14. Сопло вентиляции ног.
  15. Правый соединительный модуль.
  16. Винт.
  17. Винт.
  18. Правый задний воздуховод.
  19. Левый задний воздуховод.
  20. Левый соединительный модуль.
  21. Защелка.
  22. Кабеля управления.
  23. Рычаг управления отопителем.
  24. Отопитель.
  25. Теплообменник.
  26. Правое сопло вентиляции.
  27. Левое сопло обдува ветрового стекла.
  28. Приборная панель.

1. Модуль управления отопителем (10):

  • снять облицовочную панель (3);
  • отвинтить винты (2);
  • отсоединить кабеля и снять модуль управления отопителем;
  • для установки подсоединить кабеля управления и установить в обратной последовательности.

2. Снятие вентилятор подачи воздуха (11):

  • отсоединить разъем (1);
  • ослабить фиксатор (3) и повернуть вентилятор (2) в направлении стрелки и снять.

3. Сопло вентиляции:

  • снять выключатель света;
  • снять решетку, используя щипцы;
  • снять корпус сопла вентиляции.

4. Накладка воздуховода обдува ветрового стекла:

  1. Правая накладка воздуховода обдува ветрового стекла.
  2. Адаптер.
  3. Пластиковый винт.
  4. Крепеж.
  5. Разъем.

5. Пылевой фильтр (модели с идентификационным номером до 1Н-Р-990 000):

  1. Фильтрующий элемент.
  2. Пластиковая гайка.
  3. Корпус фильтра.
  4. Прокладка.

6. Пылевой фильтр (модели с идентификационным номером до 1Н-Р-990 001):

  1. Рамка.
  2. Фильтрующий элемент.
  3. Пластиковая гайка.
  4. Корпус фильтра.
  • для снятия нажать защелки в направлении стрелки (В) и снять фильтрующий элемент с рамкой;
  • для установки рамка должна соединиться с фильтрующим элементом (стрелка А).

Снятие и установка выполняется согласно рисунку и указаниям выше.

Разборка и сборка

  1. Зажим.
  2. Воздуховод.
  3. Прокладка.
  4. Зажим кабеля.
  5. Вентилятор свежего воздуха.
  6. Резистор (N24).
  7. Прокладка.
  8. Прокладка.
  9. Промежуточный модуль.
  10. Шестигранная гайка.
  11. Регулятор подачи чистого и теплого воздуха.
  12. Крышка.
  13. Пробка.
  14. Зажим.
  15. Кабеля.
  16. Рычаг центральной заслонки.
  17. Рычаг температурной заслонки.
  18. Рычаг заслонки подачи воздуха к ногам/обдува ветрового стекла.
  19. Винт.
  20. Корпус распределения воздуха.
  21. Зажим кабеля.
  22. Соединительный модуль.
  23. Прокладка.
  24. Теплообменник.
  25. Прокладка.
  26. Зажим кабеля.

1. Прокладки (8), (23), (25) подлежат обязательной замене.

Разборка и сборка выполняется согласно рисунку и указаниям выше.

Установка и регулировка кабелей управления

  1. Кабель главной заслонки.
  2. Кабель температурной заслонки.
  3. Кабель заслонки подачи воздуха к нокам/обдува ветрового стекла.
  4. Кабель центральной заслонки.

1. Кабель главной заслонки:

  • от ручки управления до главной заслонки;
  • черный, длина 807 мм.

2. Кабель температурной заслонки:

  • от ручки управления температурой до температурной заслонки;
  • синий, длина 585 мм.

3. Кабель заслонки подачи воздуха к нокам/обдува ветрового стекла:

  • от ручки управления распределением воздуха до заслонки подачи воздуха к нокам/обдува ветрового стекла;
  • черный, длина 488 мм.

4. Кабель центральной заслонки:

  • от ручки управления распределением воздуха к центральной заслонке;
  • черный, длина 639 мм.

5. Регулировка троса главной заслонки:

  • повернуть ручку подачи воздуха в положение «0»;
  • установить рычаг заслонки в крайнее положение (показано стрелкой) и закрепить кабель.

6. Регулировка троса температурной заслонки:

  • повернуть ручку управления температурой в положение «холодно»;
  • установить рычаг температурной заслонки в крайнее положение (показано стрелкой) и закрепить кабель.

7. Регулировка кабеля заслонки подачи воздуха к нокам/обдува ветрового стекла:

  • повернуть ручку управления распределением воздуха в положение обдува ветрового стекла;
  • повернуть рычаг заслонки подачи воздуха к нокам/обдува ветрового стекла в крайнее положение (показано стрелкой) и закрепить кабель.

8. Регулировка кабеля центральной заслонки:

  • повернуть ручку управления распределением воздуха в положение обдува ветрового стекла;
  • установить рычаг центральной заслонки в крайнее положение (показано стрелкой) и закрепить кабель.

Volkswagen Vento 1.8 4дв. седан, 75 л.с, 5МКПП, 1992 – 1998 г.в. — снижение уровня охлаждающей жидкости в расширительном бачке

Снижение уровня охлаждающей жидкости

Перечень возможных неисправностейДиагностикаМетоды устранения
Повреждение радиатора, расширительного бачка, шлангов, ослабление их посадки на патрубкахОсмотр. Герметичность радиаторов (двигателя и отопителя) проверяется в ванне с водой сжатым воздухом под давлением 1 барЗамените поврежденные детали
Утечка жидкости через сальник насоса охлаждающей жидкостиОсмотрЗамените насос
Повреждена прокладка головки блока цилиндров. Дефект блока или головки блока цилиндровНа указателе уровня масла эмульсия с белесым оттенком. Возможно появление обильного белого дыма из глушителя и масляных пятен на поверхности охлаждающей жидкости (в расширительном бачке). Потеки охлаждающей жидкости на наружной поверхности двигателяПоврежденные детали замените. Не используйте воду в системе охлаждения, заливайте охлаждающую жидкость, соответствующую климатическим условиям
Читать еще:  Ваз 2107 замена подшипника полуоси

Причины падения уровня охлаждающей жидкости в расширительном бачке (снижение уровня антифриза)

Изменение уровня охлаждающей жидкости вполне естественно. На холодную, уровень уменьшается, а на прогретом двигателе, уровень повышается. Аналогично уровень изменяется и в зависимости от температуры воздуха окружающей среды. В зимнее время, объем становится меньше в расширительном бачке, а в летнее — больше. Но, что если вы стали замечать постоянное снижение объема жидкости в бачке. Тут налицо другие причины снижения уровня антифриза, которые вызваны неисправностью определенных узлов в системе охлаждения.

Первое, что следует сделать автовладельцу, для выяснения причин, определить место протечки. Для этого, когда вы на ночь ставите машину в гараж или на стоянку, подложите чистую белую картонку под капот. На утро внимательно посмотрите есть ли жидкость на бумаге и в каком районе. Обычно течь бывает либо под радиатором, либо под двигателем, где находится помпа (водяной насос), перекачивающий антифриз по системе.

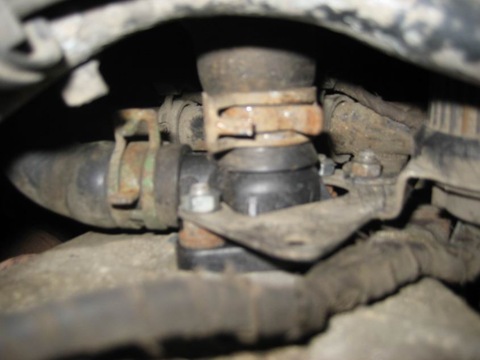

Очень часто причиной протечки являются прослабленные хомуты на шлангах. С помощью фонарика осмотрите подкапотное пространство и если есть возможность загоните машину на эстакаду или яму, чтобы хорошо выполнить осмотр под капотом. Просмотрите места, где хомут удерживает шланг. Если причина в хомутах, то вы быстро найдете постоянно влажное место, откуда и просачивается антифриз. В таком случае, следует заменить хомут на новый и проверить, нет ли после этого утечки. Если все хомуты сухие, а снижение уровня антифриза продолжается, то следует проверить помпу. Часто, этот насос, перекачивающий антифриз по системе выходит из строя, особенно если он некачественного производства. Замена помпы выполняется через каждые 50-60 тыс. км., хотя многие автовладельцы ждут когда она выходит из строя и только тогда обращаются на автосервис. Заметить неисправность помпы можно по следующим признакам:
— в районе помпы и приводного ремня постоянно мокро;
— печка в салоне стала слабо обогревать;

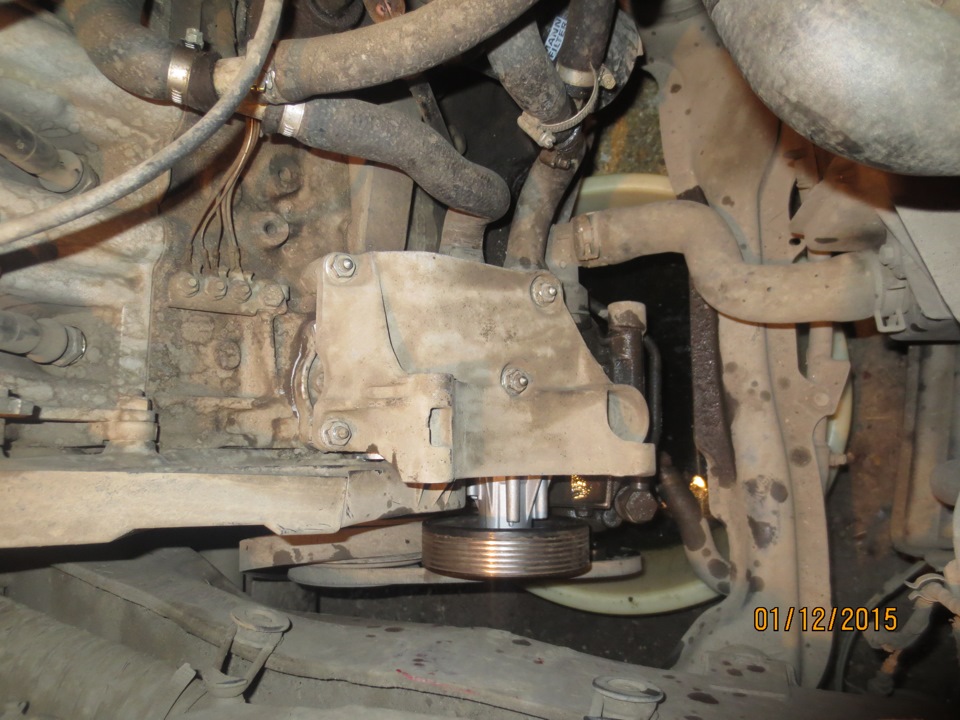

— снимите приводной ремень и постарайтесь провернуть шкив. Разболтанный шкив — признак неисправности;
— появление хорошо виднеющегося зазора в приводе шкива — наиболее вероятный признак неисправности помпы или того, что помпа скоро выйдет из строя.
Характерным признаком того, что помпа уже вышла из строя является, кроме утечки антифриза, постоянный стук во время работы двигателя. Источником стука являются неисправные подшипники помпы.

Если все вышеуказанные признаки вами не замечены, проверьте исправность радиатора. Косвенными признаками поломки радиатора являются:
— пятна антифриза под капотом в районе радиатора;
— постоянное запотевание лобового стекла;
— в районе переднего пассажира постоянное появление на полу масляных пятен.
В случае обнаружение этих признаков, необходим ремонт на СТО.

Снижение уровня антифриза может происходить в случае, если пробита прокладка ГБЦ. При поломке этой детали охлаждающая жидкость начинает попадать в масляные каналы. Характерный признак — появление белого дыма из выхлопной трубы и появление на масляном щупе прозрачных пузырьков. При выявлении данных признаков следует обратиться в автосервис и не эксплуатировать автомобиль. Попадая в масло, антифриз снижает его смазывающие свойства, что со временем может стать причиной перегрева мотора и его поломки.

Испарение антифриза и другие причины его утечки

Антифриз – вещество, что используется в системе охлаждения транспортных средств, отличается высокой температурой кипения и низкой температурой замерзания. Сейчас бывает трех основных цветов — красный, зеленый и синий.

Основой такого состава является гликольно-водная смесь, которая определяет свойство антифриза не замерзать при отрицательных температурах. Среди отечественных производителей наиболее распространенной является продукция на основе этиленгликоля. Однако водный раствор такого вещества достаточно агрессивен по отношению к некоторым материалам охладительной системы авто.

Чтобы предотвратить повреждение деталей, в состав такого вещества также входят различные присадки: противокоррозионные, стабилизирующие, антивспенивающие.

Распространенная поломка системы охлаждения

Наиболее часто встречающейся поломкой охладительной системы автомобиля является снижение уровня антифриза. Признаками такой проблемы являются:

Выход большого количества пара из-под капота;
Белый дым, что выходит из глушителя машины;
Печка снижает температуру воздуха в салоне, а не повышает ее;
Приборная панель сигнализирует о перегреве двигателя;
Термометр в машине достиг своего максимального значения.
Иногда одновременно появляется даже несколько признаков, в таком случае автомобиль нужно сразу же заглушить и обеспечить ему техническое обслуживание на СТО.

Почему снижается уровень антифриза?

Снижение уровня антифриза в бачке охлаждающей жидкости – достаточно распространенное в наше время явление. Происходить это может по нескольким причинам:

В холодный период года охлаждающее вещество имеет свойство уменьшаться в объеме. Поэтому зимой доливать такое вещество следует чаще, чем в другое время.

Жидкость проходит в трещины и щели бачка или его крышки. Обнаружить такое проблемы бывает достаточно сложно, ведь трещины по внешнему виду могут напоминать обычные царапины. Тем не менее, для незначительного ухода антифриза из бачка этого может быть достаточно.
уходит из бачка

Разгерметизация различных соединений охладительной системы или повреждения ее трубок и шлагов. Также протечка встречается и с прокладкой термостата.
Различные поломки радиатора также могут стать причиной снижения уровня охладительной жидкости.
течет радиатор

Еще одной причиной ухода антифриза из системы транспортного средства является его испарение. В состав любой охлаждающей жидкости входит вода, которая, даже несмотря на герметичность системы охлаждения, понемногу испаряется из нее. Специалисты отмечают, что снижения уровня жидкости в такой автомобильной системе примерна на 200 грамм между двумя соседними плановыми техническими обслуживаниями является нормой.

Таким образом, даже при отсутствии каких-либо повреждений антифриз понемногу испаряется из системы охлаждения автомобиля, хотя и это происходит в совсем незначительных объемах.

Если же охладительное вещество уходит достаточно быстро, причина кроется не в испарении, а в какой-то другой проблеме, поэтому следует сразу же отправляться на СТО за профессиональной помощью.

Если нет возможности воспользоваться услугами автосервиса при «уходе» антифриза, определить причину такой проблемы можно попытаться и самостоятельно.

В первую очередь следует при неработающем двигателе проверить масло – вынуть щуп и тщательно осмотреть его на предмет наличия следов какой-то другой жидкости, кроме масла.

После этого следует завести двигатель и оставить его работать до срабатывания вентилятора. При этом необходимо следить за охлаждающей системой – не появятся ли где-то капли жидкости, особенно в местах стыков и шлангах. С небольшой вероятностью проблема может заключаться и в радиаторе, но определить это самостоятельно очень сложно.

Также нелишним будет проверить плотность закрытия бачка. Обычно в таком случае будет заметен светлый пар, выходящий из-под капота, а на бачке останутся характерные следы испарения жидкости.

Еще одной причиной, из-за которой будет происходить очень быстрая утечка охладительной жидкости из системы – поломка головки блока цилиндров. Понятно, что такую неисправность определить и устранить самостоятельно не получиться.

Еще один способ самостоятельного определения проблемы – оставить лист картона под капотом на ночь. Если происходит утечка антифриза, на картоне будут заметны его следы.

Технические характеристики Volkswagen Vento 1.8 / Фольксваген Венто в кузове 4 дв. седан с двигателем 75 л.с, 5МКПП, выпускавшихся c 1992 г. по 1998 г.

ТЕХЦЕНТР M1

Ремонт Volkswagen Vento (Фольксваген Венто) и замена частей

Каждый автовладелец ищет квалифицированный и недорогой автосервис рядом с домом. Техцентр М1 будет интересен жителям СВАО Москвы. Мы расположены рядом с метро Алексеевская и ВДНХ и оказываем профессиональные услуги по ремонту автомобилей Volkswagen Vento (Фольксваген Венто). Техцентр оснащен современным оборудованием и инструментом, что позволяет нам решать задачи любого уровня сложности и не бояться давать гарантию на все виды работ. На нашем складе всегда большой выбор оригинальных и не уступающих им по качеству аналоговых запасных частей.

Маломосковская, д. 22, стр. 2

9:00 — 20:00 (ежедневно)

Позаботьтесь о безотказной работе авто

Ни для кого не является секретом, что Фольксваген Венто – это седан, созданный на базе Гольфа, одного из самых популярных классов автомобилей.

Vento с точки зрения технических особенностей практически идентичен Гольфу, соответственно, обслуживание аналогичное. Однако первый несколько крупнее благодаря отдельному багажнику, и выглядит он более спортивно и динамично. Ведущие производители авто из Европы регулярно радуют автолюбителей различными комплектациями, однако обычные Венто обделены наворотами. Данный автомобиль не обладает большой грузоподъемностью, хотя имеет достаточно просторный салон, поэтому от отсутствия эргономичности автомобиль не страдает.

Такой комфортный автомобиль как Skoda Yeti комплектуется современными моделями двигателей, обеспечивающих высочайший уровень комфорта и производительности. Благодаря режиму off-road можно легко поменять параметры настроек основных узлов и агрегатов Skoda Yeti, адаптировав автомобиль для движения по бездорожью. Нашлось в машине место и для необычных решений, например, на некоторые модели устанавливается панорамная крыша, удачно сочетающаяся с общим дизайном. Кроме того, конструкторы Шкода практикуют новый подход к креплению грузов в багажнике.

Первый Vento был выпущен более двадцати лет назад и выпускался вплоть до конца девяностых годов прошлого столетия. Это седан С класса, отличающийся высоким качеством сборки и безупречной немецкой надежностью. Надежность автомобиля такова, что некоторые экземпляры Vento по сей день «бегают» по российским дорогам.

Чтобы значительно продлить срок эксплуатации автомобиля, необходимо следовать рекомендациям производителя и периодически посещать автосервис. Техцентр М1 предлагает качественный ремонт Volkswagen Vento в Москве.

Услуги ремонта и замены Фольксваген Венто

В Техцентре М1 трудятся высококвалифицированные механики, которые выполнят ремонт VW Vento любого уровня сложности. Среди наших услуг:

  • ремонт и замена элементов выхлопной систем машины;
  • ремонт двигателя и отдельных его частей;
  • полная или частичная диагностика авто;
  • замена технических жидкостей транспортного средства;
  • отлаживание систем кондиционирования и отопления;
  • кузовной ремонт и покраска автомобиля;
  • ремонт ходовой системы (подвески);
  • замена, регулировка и ремонт рулевой системы;
  • плановое и неплановое техническое обслуживание;
  • замена, регулировка и ремонт тормозной системы;
  • замена, регулировка и ремонт трансмиссии;
  • установка дополнительного оборудования;
  • шиномонтажные работы и балансировка;
  • ремонт электрики и электроники в машине;
  • тюнинг и детейлинг;
  • ремонт автомобильных стекол, фар и фонарей;
  • установка газобаллонного оборудования;
  • промывка, ремонт и замена топливной системы;
  • другие услуги по ремонту и замене частей VW Венто.

Цены на услуги сервиса Volkswagen Vento

Цены на ремонт Фольксваген Венто в Техцентре М1 в несколько раз ниже, чем в дилерских центрах. При этом качество работы абсолютно аналогичное. Ознакомиться с ценами на те или иные виды услуг можно в представленной ниже таблице.

* Точную стоимость работ Вам предоставят по ВИНу вашего автомобиля.

Наименование операцииСтоимость
Диагностика подвескиБесплатно!
Диагностика системы гидроусилителя руля (с измерением давления в системе в режимах х.х. и полной нагрузки)от 900 руб.
Компьютерная диагностика антиблокировочной системы тормозов (диагностика ABS)1500 руб.
Проверка тормозной жидкости (определение проценного содержания адсорбированной влаги в составе ТЖ)500 руб.
Проверка и регулировка углов установки колес (сход-развал)от 1320 руб.
Базовая регулировка датчика угла поворота руля G85от 900 руб.
Базовая регулировка блока управления электро-механическим стояночным тормозомот 800 руб.
Проверка установки фаз ГРМ (газораспределительного механизма)от 1570 руб.
Диагностика системы впрыска и управления двигателемот 1500 руб.
Проверка уровня и состояния технических жидкостей500 руб.
Измерение давления наддува (диагностика турбины)от 1200 руб.
Измерение компрессии в цилиндреот 350 руб.
Измерение давления топлива970 руб.
Измерение противодавления системы выпуска (проверка катализатора)от 1540 руб.
Измерение давления масла в ДВСот 870 руб.
Проверка герметичности впускного трактаот 1540 руб.
Диагностика двигателя1500 руб.
Диагностика подвески800 руб.
Диагностика АКППот 1500 руб.
Компьютерная диагностика одной из подсистем автомобиля (ABS, Airbag, климат-контроль и др.)800 руб.
Комплексная компьютерная диагностика автомобиля (с распечаткой полного протокола диагностики)1500 руб.
Проверка уровня и состояния технических жидкостей500 руб.
Диагностика системы кондиционирования воздуха с проверкой на герметичностьот 800 руб.
Проверка давления наддува (диагностика турбины)от 800 руб.
Измерение компрессии в цилиндреот 500 руб.
Измерение давления топливаот 800 руб.
Измерение противодавления системы выпуска (проверка катализатора)от 1140 руб.
Измерение давления в системе гидроусилителя руля (Диагностика ГУР)от 1500 руб.
Измерение давления масла в ДВСот 800 руб.
Опрессовка системы охлажденияот 1000 руб.
Проверка герметичности впускного трактаот 1140 руб.
Адаптация дроссельной заслонкиот 800 руб.
Замена масла в муфте Haldex III и IV поколения (Audi A3)от 2280 руб.
Замена свечей зажиганияот 450 руб.
Замена жидкости ГУР (гидроусилителя руля)от 1200 руб.
Замена масла в двигателе800 руб.
Замена воздушного фильтра400 руб.
Замена топливного фильтраот 580 руб.
Замена фильтра салонаот 400 руб.
Проверка уровня и состояния эксплуатационных жидкостейБесплатно!
Сброс сервисного интервалаот 350 руб.
Замена масла и масляного фильтра в АКППот 2500 руб.
Замена масла в АКПП вариаторного типаот 1900 руб.
Замена тормозной жидкостиот 1200 руб.
Диагностика двигателяот 1000 руб.
Замена масла в двигателеот 600 руб
Замена ремня ГРМот 4500 руб.
Замена свечей зажиганияот 900 руб.
Измерение давления маслаот 800 руб.
Проверка давления наддува (диагностика турбины)от 800 руб.
Замер компрессии в цилиндреот 750 руб.
Чистка дроссельной заслонки (включая базовую регулировку)от 1540 руб.
Замена амортизаторов* (перед)от 2 800 руб
Замена амортизаторов* (зад)от 900 руб
Замена втулки* стабилизатораот 1 200 руб (за пару)
Замена наконечников*от 1 600 руб (за пару)
Замена подшипника ступицыот 2 400 руб
Замена пружины подвески* (перед)от 2 800 руб
Замена пружины подвески* (зад)от 900 руб
Замена пыльника (внешний)от 1 600 руб
Замена пыльника (внутренний)от 2800 руб
Замена рычаговот 1200 руб
Замена сайлентблоков*от 600 руб (на снятом рычаге)
Замена стойки стабилизатора*от 600 руб
Замена шаровой опорыот 600 руб
Проверка углов схождения колесот 1 000 руб
Регулировка углов схождения колесот 1 800 руб

*Рекомендуем менять попарно.
**Время на выполнения работ указывается среднее.

Когда может потребоваться ремонт?

Конструкторы Volkswagen оснащали модель Vento бензиновыми и дизельными моторами, надежность которых позволяла им легко заводиться зимой и выдерживать без сервисного обслуживания до 300000 километров. Однако эти моторы очень чувствительны к качеству топлива и масла, а также не любят лихой езды. Чтобы «сердце» автомобиля билось как можно дольше, посетите Техцентр М1 и наши механики проверят двигатель на наличие неисправностей и при необходимости устранят их. Фольксваген Венто замена масла, также входит в перечень наших услуг.

Ходовая часть Volkswagen Vento довольно надежная , но после того как автомобиль преодолеет отметку в 200000 километров, могут возникать проблемы с коробкой передач, что также решается в Техцентре М1. Солидный возраст автомобиля может негативно сказаться на лакокрасочном покрытии, но мы восстановим прежний блеск вашего «фолькса», подобрав краску точно в тон.

Читать еще:  Пежо 406 не заводится в мороз

Чтобы задать любые вопросы и записаться к мастеру на удобное время, позвоните по указанному на сайте телефону.

Вентилятор системы охлаждения

Слева на радиаторе установлен термодатчик электровентилятора системы охлаждения. Термодатчик срабатывает не только от температуры, но и от тока нагрузки. Электровентилятор может продолжать работать и после остановки двигателя. При дополнительном оснащении автомобиля (последующий обдув, буксирное устройство, климатическая установка) вентилятор имеет две скорости. На малой скорости в электрической цепи вентилятора включено добавочное сопротивление.

Когда двигатель горячий, будьте осторожны при работах в моторном отсеке, так как вентилятор может еще вращаться.

Замедленное выключение вентилятора

Двухступенчатый вентилятор системы охлаждения выполняет еще одну задачу. Он должен обеспечить вентиляцию моторного отсека для исключения образования паровых бензиновых пробок, которые затрудняют пуск горячего двигателя. После остановки двигателя вентилятор работает еще около 12 мин на малой скорости. Для управления вентилятором дополнительно устанавливается термодатчик (табл. 10) и блок управления.

Выход из строя электровенитятора может привести к перегреву двигателя. Например, при работе двигателя на холостом ходу или при движении в горах.

После охлаждения двигателя можно продолжить движение со средними оборотами и в спокойном темпе до ближайшей мастерской, контролируя температуру охлаждающей жидкости по указателю и сигнализатору.

Холостой ход и малая скорость могут повредить двигатель. Так как в этом случае обдув радиатора недостаточный.

– снимите штекерный разъем с термодатчика;

– одинарный термодатчик: перемкните клеммы в штекере какой-нибудь проволокой. Если вентилятор заработает, значит, неисправен термодатчик.

– двойной термодатчик: перемкните провода красный с красно-белым. Вентилятор должен вращаться с малой скоростью. Потом перемкните провода красный с черным. Вентилятор должен вращаться с большой скоростью;

Рис. 45. При отказе термодатчика (1) пере-мкните выводы в разъеме (2) — показано стрелкой. Вентилятор будет работать постоянно

– если в обоих случаях вентилятор работает, то виноват термодатчик (рис. 45);

– если вентилятор работает только на большой скорости, то вышло из строя дополнительное сопротивление;

– если вентилятор не работает, то дефект кроется в нем самом. В обоих случаях надо заменить двигатель вентилятора;

– если после всех проверок вентилятор все равно не работает, то нужно проверить предохранитель (см. табл. 36).

При исправном предохранителе:

– в разъем вентилятора подайте питание с положительного вывода аккумулятора на красно-черный или красно-белый провод, а коричневый замкните на «массу»;

– если вентилятор не заработает, то его нужно заменить;

– если вентилятор заработал, то проверьте все штекерные разъемы на проводах от термодатчика к вентилятору.

Для продолжения поездки поставьте перемычку в штекерный разъем. Вентилятор будет вращаться постоянно. Можно также взять питание прямо с аккумулятора. Свободно висящие провода нужно куда-нибудь закрепить, чтобы они не попали под вращающиеся части двигателя или под лопасти вентилятора. Только в конце поездки снимите провод с аккумулятора, иначе постоянно работающий вентилятор разрядит его.

Поиск неисправностей при наличии режима вентиляции моторного отсека ( табл. 11 )

Отказ термодатчика режима вентиляции моторного отсека обнаруживается при неудачной попытке пуска горячего двигателя.

– при выключенном зажигании снимите кабель с соответствующего термодатчика и замкните его на «массу»;

– вентилятор должен заработать на малой скорости. Если этого не происходит, значит, неисправны либо датчик, либо блок управления;

– блок управления находится в центральном блоке на месте 14-го реле.

Попросите помощника несколько раз замкнуть провод термодатчика на «массу» и послушайте, срабатывает блок или нет;

– если он не срабатывает, проверьте провода и при необходимости замените блок;

– если блок работает, значит, неисправен термодатчик.

Демонтаж двигателя вентилятора

– разъедините штекерный разъем к вентилятору;

– отверните 4 болта крепления кожуха вентилятора к радиатору и снимите его;

– отверните 3 гайки крепления вентилятора к кожуху и снимите вентилятор.

Рис. 46. Вентилятор системы охлаждения: 1 — термодатчик; 2 — трехлопастный вентилятор фирмы AEG (6); 3 — шестилопастный вентилятор повышенной производительности; 4 — трехлопастный вентилятор фирмы Bosch (5)

Соединение вентилятора с двигателем зависит от фирмы-изготовителя (рис. 46): у вентилятора фирмы Bosch нужно выбить зажимной штифт и снять стопорную шайбу; у вентилятора фирмы AEG — снять зажимную и зубчатую шайбу.

Автозапчасти для иномарок, ремонт авто

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в сколько заливать антифриза в фольксваген венто будет указан доступ для скачивания книги.

Самые распространенные из них: На карте стоит ограничение на оплату покупок в интернет Пластиковая карта не предназначена для совершения платежей в интернет. Пластиковая карта не активирована для совершения платежей в интернет. Если двлгатель нагрет.

Однако, как только двигатель охладится, уровень должен оказаться между отметками Min и Мах. Вот что я слил.

4.1.1. Слив и наполнение системы охлаждения

Короче принято решение о промывки системы охлаждения двигателя. Сразу хочу сказать, что то что я делаю не является пособием по данному вопросу. Мне предстояло разобраться в причине неисправности, на что ушло буквально пару минут. Открыв капот, я услышал, что где-то подссасывается воздух.

Цвет антифриза Volkswagen Vento. Сколько антифриза

Внимательнее все осмотрев, увидел что в шланге разряжения для вакуумника небольшая трещина. Открутив пару хомутов я снял шланг. На моё благо у меня с собой оказался кусок шланга немного бОльшего диаметра, но в целом он налез. Затянув его хомутами я поехал в сторону дома.

Оказалось я рано расслабился. Через некоторое время стоя в пробке смотрю из под капота вроде как идёт пар.

Сколько антифриза в системе Фольксваген Венто?

Паркуюсь к обочине, открываю капот, смотрю на расширительном бачок — все в порядке, антифриз чуть ниже отметки max. Но из задней части моторного отсека идёт пар, заглянув туда, увидел тонкую струйку, которая льёт от одного из патрубков охлаждения.

Думаю — сегодня мне везёт! Осмотрев, увидел на патрубке дырку толщиной с иголку, откуда под давлением выходит антифриз.

Надо поскорее доехать до дома, так как с собой ни анфтириза, ни патрубка нет, а живу я загородом. По дороге заскочил в автомагазин, купил первый попавшийся патрубок от жигулей, примерно нужного диаметра. Вначале следует заглушить работающий двигатель Volkswagen Vento и по возможности дать ему остыть.

Под радиатором поставить емкость, объемом от 7 до 11 литров. Чтобы сбросить давление в системе охлаждения Фольксваген Венто, медленно поворачивайте крышку расширительного бачка против часовой стрелки. Если снять пробку быстро, то антифриз, находящийся под высоким давлением может обжечь руки и лицо водителя.

Слить жидкость из радиатора в Volkswagen Vento можно двумя способами: На носик дренажа одевается резиновый шланг, который должен вести в тару для слива. Слить антифриз в Фольксваген Венто также потребуется из блока цилиндров.

Для этого нужно найти сливную пробку. Полностью открыв пробки, снимается вакуум внутри гидросистемы радиатора Volkswagen Vento, а антифриз самотеком сливается в емкость.

Ремонт системы охлаждения Volkswagen Vento (Фольксваген Венто)

Примеры выполненных работ

Ремонт системы охлаждения Volkswagen Vento (Фольксваген Венто) цена:

🔥 БЕСПЛАТНАЯ ДИАГНОСТИКА Фольксваген Vento по 43 параметрам .
⛔ Предложение действительно при первом посещении или ремонте в нашем техцентре Подробнее

Ремонт системы охлаждения Volkswagen Vento (Фольксваген Венто)

Если Вы хотите, чтобы Ваш автомобиль служил Вам верой и правдой долгое время, необходимо осуществлять постоянные вылазки на диагностику, где смогут выявить все недочеты, если таковы имеются. Это сделает Вашу машину по-настоящему надежной, ведь речь идет не только о Вашей безопасности, но и о безопасности Ваших близких. Автосервис РАННИНГ МОТОРС и его специалисты смогут обеспечить качественную диагностику и ремонт системы охлаждения деталей двигателя

Двигатель внутреннего сгорания – это микровзыры горючей смести в цилиндрах в строгой последовательности. Это, в свою очередь, повышает температуру двигателя, которая в итоге может стать критической для всей системы. И такие процессы, рано или поздно, выводят из строя силовой агрегат любого автомобиля. Но, чтобы этого избежать, в автомобилях применяется система охлаждения.

Основное назначение – отвод тепла от деталей двигателя и поддержка температурного режима. Помимо этого система охлаждения выполняет следующие функции:

Быстрый прогрев двигателя нагрев воздуха для отопления салона Охлаждения системы смазки Охлаждение выхлопных газов Охлаждение воздуха Охлаждение смазки в коробке передач.

Систему охлаждения можно разделить на три вида:
  • Жидкостную, которая отводит тепло потоком жидкости
  • Воздушную, которая отводит тепло потоком воздуха
  • Комбинированную, которая совмещает в себе предыдущие два вида

Осуществлять ремонт системы охлаждение нужно для поддержания высоких характеристик машины и для комфорта водителя в дороге. Автоцентр РАННИНГ МОТОРС обладает всем необходимым современным оборудованием, которое позволит вычислить неполадки и превратить Ваш автомобиль в комфортное средство передвижения.

Система охлаждения имеет ряд некритичных проблем, которые влияют на ДВС. В первую очередь, специалисты нашего сервисного центра обращают внимание на самую распространенную проблему – течь охлаждающей жидкости. Она может произойти из-за смены уличной температуры, что характерно в морозы. Далее по популярности – закоксованность патрубков и шлангов, которые могут потерять эластичность под воздействием высоких температур.

Течь может возникнуть и из-за физических повреждений основного радиатора, полученные химическим или механическим воздействием. Далее, выход из строя термостата, который из-за постоянного контакта с жидкостью медленно начинает коррозировать, что приводит к заклиниванию.

Одна из самых серьезных проблем с охлаждением – поломка циркулярного насоса или помпы. Она возникает из-за того, что подшипник выходит из строя, а это основная деталь «помпы». Без осмотра и диагностики трудно заметить данную поломку, но можно обратить внимание на характерный свистящий звук подшипника. Это прямая дорога в техцент, чтобы заменить циркуляционный насос.

Техцентр «РАННИНГ МОТОРС» осуществит ремонт охлаждающей системы по выгодной цене и произведет все необходимые работы по улучшению работы, устранению неполадок и, при необходимости, осуществит замену запчастей.

Устройство системы охлаждения
Силовой агрегат. Система охлаждения и смазки. Фольксваген Гольф 2

Схема системы охлаждения представлена на рис. 2.1.

Система охлаждения в автомобилях Golf и Jetta является системой охлаждения под давлением и состоит из:

  • Радиатора 2, размещенного в передней части автомобиля с электрическим вентилятором.
  • Водяного насоса 4, привинченного к корпусу двигателя 1.
  • Насоса охлаждающей жидкости 9 турбокомпрессора 8 (если имеется).
  • Термостата 10, выключающего радиатор от циркуляции охлаждающей жидкости.
  • Печки 3, отапливающей салон автомобиля.
  • Масляного радиатора двигателя 7.
  • Масляного радиатора автоматической передачи 6 (если имеется).
  • Уравнительного бачка 5.
  • Штуцера выводного 11, привинченого к головке над маховиком. Штуцера выводного 12, привинченого к головке со стороны свечей зажигания или впрыскивателей
  • Теплового выключателя вентилятора радиатора 14 (рис 2.3). Датчика температуры охлаждающей жидкости.
  • Эластичных и металлических соединительных патрубков. Радиатор имеет конструкцию, выполненную из аллюминия. Это комплект трубок, соединенных пластинками радиаторов, облегчающих отдачу тепла воздуху, проходящему через радиатор. Радиаторные пластинки укрепляют конструкцию радиатора и увеличивают его полезную площадь.


Рис. 2.3. Система охлаждения — двигателя 1,6 и 1,8 л

Вентилятор крепится на радиаторе с помощью кожуха 9, изготовленного из жести. Вентилятор состоит из пластикового пропеллера 7 и приводящего его в движение электромотора 8 (рис. 2.2). Он заставляет воздух проходить через радиатор, особенно тогда, когда автомобиль двигается с небольшой скоростью, например, по улице в городе. Сигналом, включающим вентилятор радиатора, является температура охлаждающей жидкости.

Если температура охлаждающей жидкости возрастет выше 93-98°С, тепловой выключатель 11 включит вентилятор. Если температура охлаждающей жидкости уменьшится до 88-93°С этот же тепловой выключатель отключит вентилятор. Датчик температуры охлаждающей жидкости соединен электропроводом с указателем температуры на доске приборов. Он информирует водителя о температуре охлаждающей жидкости на данный момент времени.

Водяной насос 4 (рис 2.1) имеет стандартную конструкцию и привод от коленвала. В двигателях 1,1 и 1.3 водяной насос имеет привод ремнем распределения, а в двигателях 1 6 и 1.8 — клиновым ремнем. Водяной насос служит для принудительной циркуляции воды в системе охлаждения Охлаждение с принудительной циркуляцией даёт возможность отвода большого количества тепла. Двигатель с такой системой может работать с большей нагрузкой и иметь большую степень сжатия В двигателях, оснащенных турбокомпрессором 8, в системе дополнительно монтируется электрический насос охлаждающей жидкости 9. Он принуждает прохождение охлаждающей жидкости через турбокомпрессор тогда, когда температура охлаждающей жидкости в турбокомпрессоре превышает 105°С Это может произойти, например, после выключения горячего двигателя, когда главный насос прекращает работать. Прохождение через радиатор охлаждающей жидкости регулирует термостат, размещение которого может быть различным в зависимости от типа двигателя. В двигателях 1,1 и 1,3 л рис 2.4) термостат 5 размещен в корпусе 3, прикрученном к задней части головки двигателя ниже механизме зажигания. В двигателях 1,6 и 1,8 (рис. 2.5; термостат 3 находится в основании корпуса водяного насоса, закрепленного ниже передней части двигателя (со стороны щитка ремня распределения).


Рис. 2.4. Система охлаждения — двигатели 1,1 и 1,3 л

1 — тепловой выключатель 2 — прокладка; 3 — корпус термостата; 4 — прокладка; 5 — термостат; 6 — прокладка крышки; 7 — крышка термостата; 8 — радиатор; 9 — прокладка водяного насоса; 10 — водяной насос; 11 — выводной штуцер коллектора; 12 — металлическая трубка; 13 — эластичный патрубок; 14 патрубок корпуса термостата/головки; А — вход в металлическую трубку с нижнего патрубка радиатора; В — вход в металлическую трубку от печки; С — выход с корпуса термостата; D — выход с термостата к радиатору; Е — вход в металлическую трубку с приводного коллектора; F — выход с корпуса термостата к приводному коллектору

Печка размещена внутри пассажирского салона, который и отапливает. Для регулировки величины циркуляции жидкости через печку служит так называемый клапан печки который управляется изнутри автомобиля (см. раздел «Кузов»). Двигатель с впрыском топлива или с турбокомпрессором имеет масляный радиатор 7 (рис. 2.1), который охлаждается водой из системы охлаждения.

Масляный радиатор расположен между масляным фильтром и крон шейном масляного фильтра и прикручен к корпусу двигателя.

Уравнительный бачок 5 (рис. 2.1) размещен в моторном отсеке. В некоторых моделях он оснащен датчиком уровня охлаждающей жидкости. Уравнителоный бачок соединен резиновым шлангом с возвратным патрубком (печка-водяной насос).

В автомобилях с автоматической передачей и турбодозагрузкой монтируется масляный радиатор передач 6 (рис. 2.1). Идея заключается в том. чтобы при развиваемых больших мощностях клейкость масла не опустилась ниже границы, после которой уменьшается исправная работа передач.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
