Ауди а6 с5 замена грм

Romav40 › Блог › Замена ГРМ audi a6 c5 2.8 v6

Приехала на замену грм ауди. Ну думаю ничего не поделать надо менять. Не очень люблю вагодрочь, но так как работаю в мультибрендовом сто, приходится делать то что пригоняют. Я знал заранее что придётся скидывать морду по этому настроил себя на длительный процессдемонтажа. И не зря, половина болтов не откручивалась, но методом прогонки резьбы туда сюда, удалось отвернуть все без заломов.

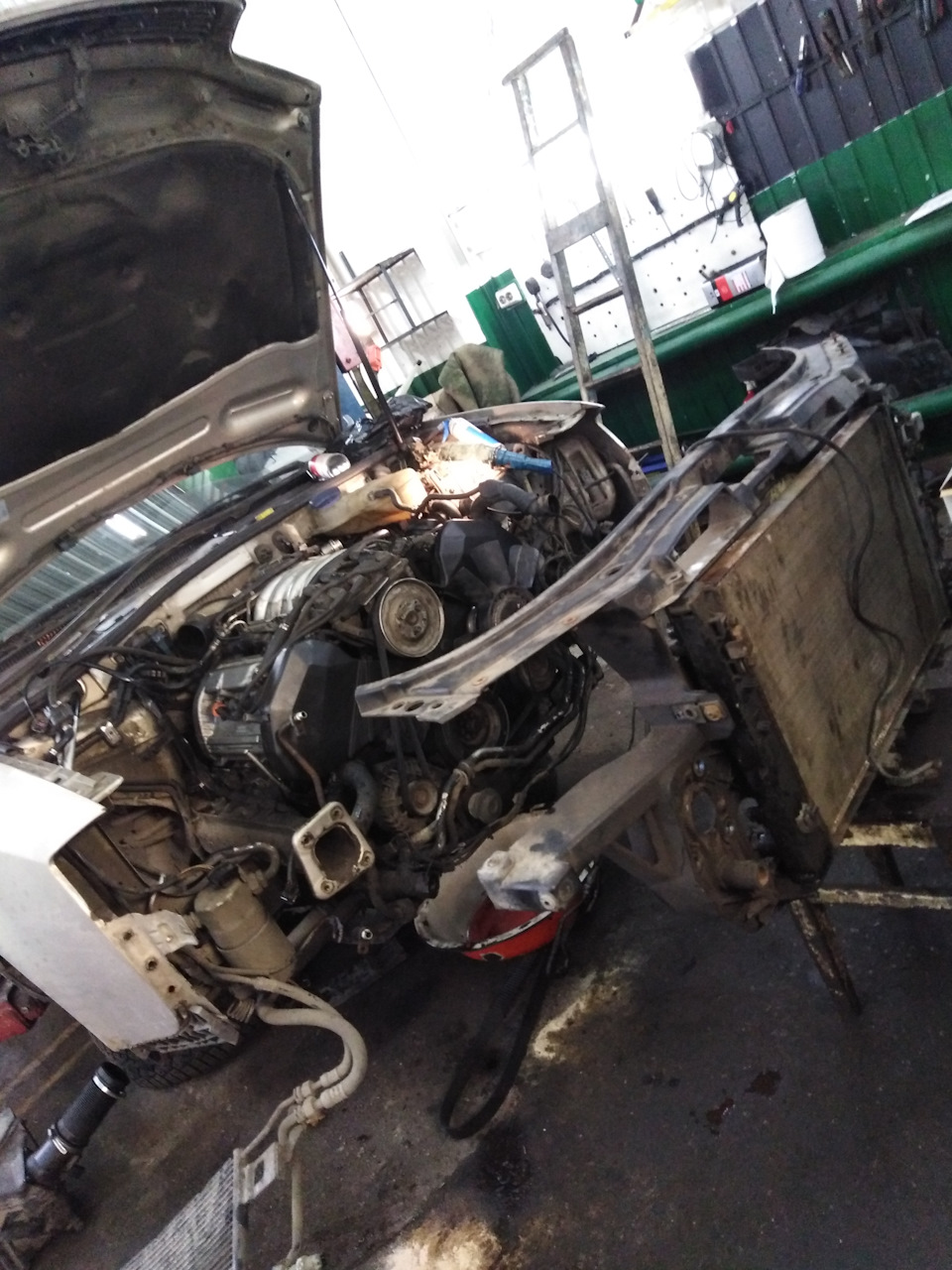

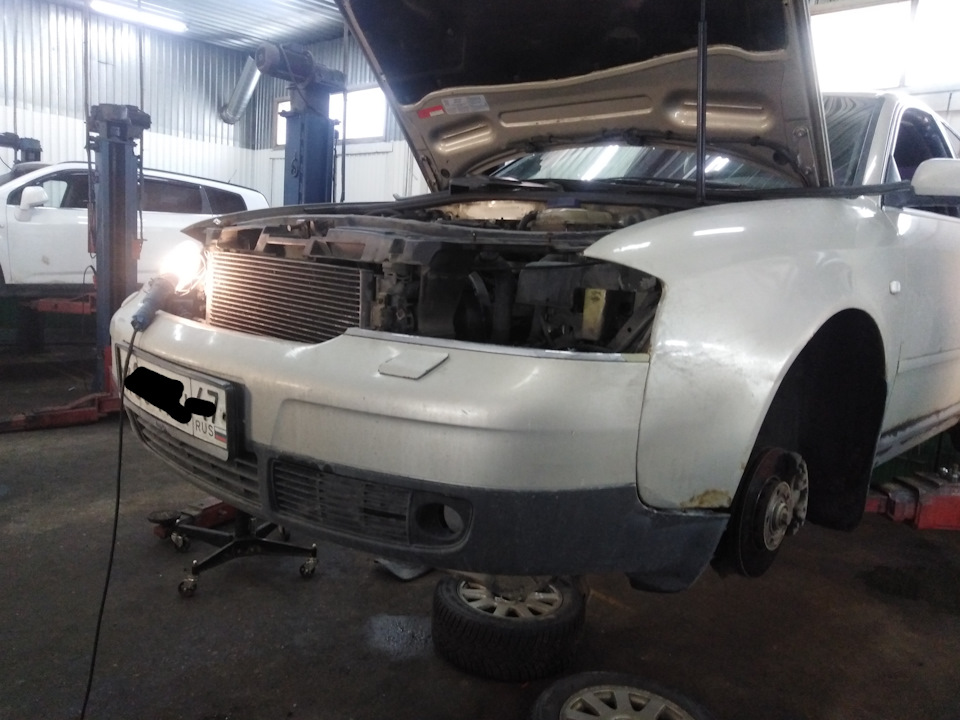

Снимаем фары, откручиваем бампер, отсоеденяем омыватель фар, проводку туманок и сигнала в сторону, откручиваем радиатор кондея(не отсоединяя от трубок) отводим в сторону, так же делаем с радиатором гидроусилителя, сливаем антифриз, отсоеденяем от основного радиатора трубки охлаждения автомата, от замка трос капота и штекер концевика. Все готово к снятию телика.

Много расписывать не буду, инфы и так предостаточно. Трудность была также в отворачивание термомуфты вентилятора. Она закисла на шкиву намертво. Пришлось зафиксировать шкив на скоро сваренным ключём и сбить гайку, она кстати на 32 и откручивается по часовой стрелке, обратная резьба!
Фото у сожалению не успел сделать.

Всё делал без спецтулсов и прочих приблуд.

На колене шестерню открутили в 4 руки, один держал маховик за венец монтажкой, другой тянул воротком с трубой. На шестерне колена есть паз, её как попало не поставишь. Что бы колено не провернуть куда-нибудь, поставил метку маркером.

Всё скручено на фиксатор резьбы и затянуто с нужным усилием.

При всех манипуляциях распреды не убежали и метки остались на своих местах. Главное это аккуратность.

Далее заменил помпу, болты старой закисли в корпусе и не хотели отворачиваться. С горем но открутились.

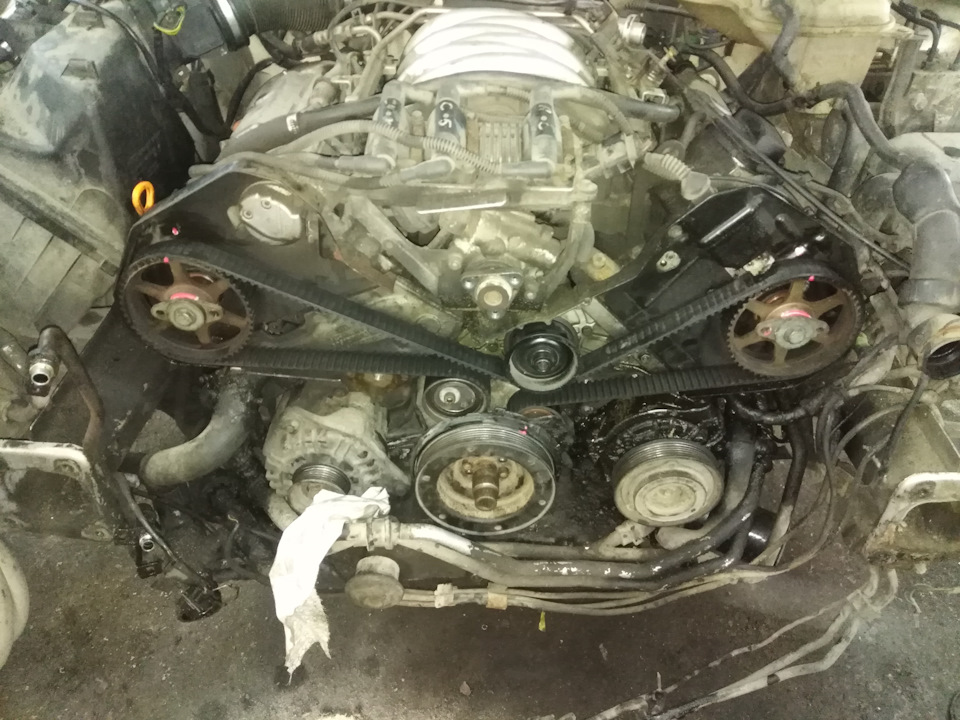

Ремень одевал в натяг от колена до левой головы по ходу движения, потом с левой на правую и на натяжитель, нажимаем шестигранником на 8 на натяжной ролик, продавливаем немного тем самым гидронатяжитель, убираем фиксатор (чику), и плавно отпускаем.
Знаю что так не желательно делать, знаю что надо фиксировать шкивы распредов только после натяжки ремня, но обстоятельства приказали действовать не по инструкции. Результат:

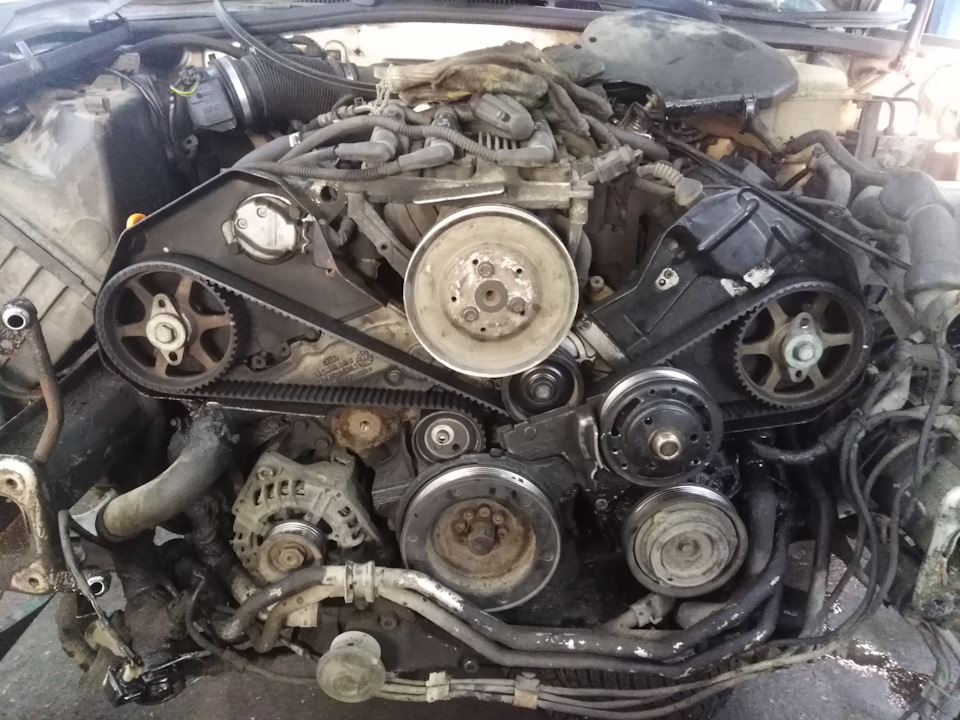

Ремень встал чётко по зубам, после натяжки метки не ушли, после проворота мотора в ручную несколько раз, метки остались на своих местах.

Всё в обратной последовательности собираем. Кстати крышки клапанные снимал не только на метки посмотреть. Менялись прокладки под ними.

Преждевременный износ цепей ГРМ Ауди

В последнее время Владельцы Audi нередко сталкиваются с преждевременным износом, растяжением или полным отказом цепи механизма ГРМ. Такая проблема стала характерной для двигателей TFSI Ауди собранных с 2005 до 2011 года.

Плюсы и минусы использования цепи

Основным плюсом использования цепи в механизме ГРМ, вместо ремня – считается долговечность, цепь рассчитана на весь срок службы автомобиля. Что касается минусов — выделяют шумность работы такого механизма, зачастую сильно мешающую распознать другие «нездоровые» звуки двигателя, могущие привести к его поломке. Так же к минусам цепного механизма относят сложность и достаточно высокую стоимость работ по его замене.

Производственные дефекты цепей ГРМ Ауди

По заявлению представителей концерна Volkswagen, поставщик цепей ГРМ вовремя не заменил свое штамповочное оборудование и использовал его при сильном износе. Из-­за изношенных штамповочных форм цепи ГРМ сходили с конвейера производителя с дефектами.

Ничтожно маленькие заусенцы покрывают края всех пластин, из которых состоит цепь. Заусенцы и стружка вызывают абразивный износ трущихся внутренних деталей цепи. В итоге цепь быстро изнашивается и разрывается.

Источники проблемы и признаки износа цепи ГРМ

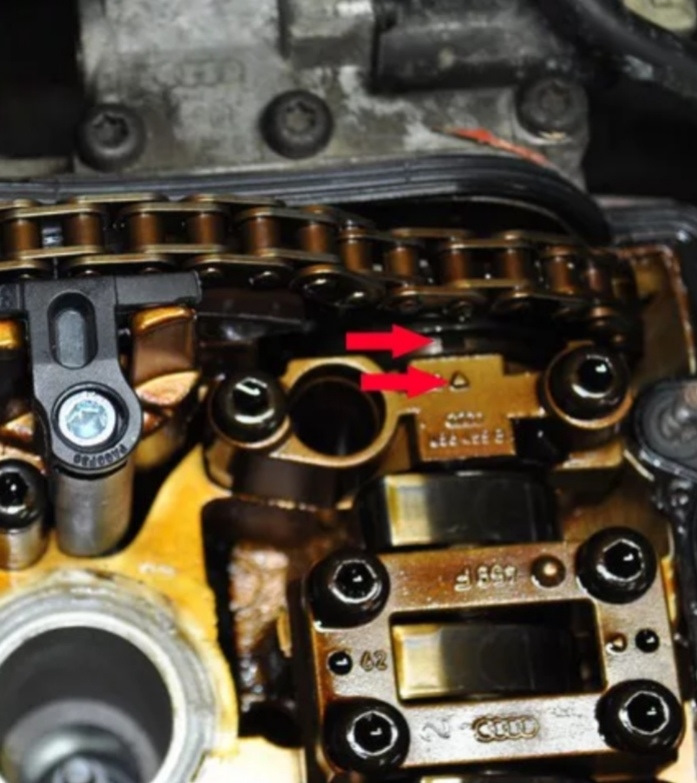

Симптомы неисправности — треск, цокот, дребезжание при запуске холодного мотора, загорелся Сhek Engine или двигатель попросту не заводится.

  1. Преждевременный износ цепи связанный с дефектами производства. Растянутая цепь может перескакивать на несколько звеньев. Отсюда падение мощности, разгонной динамики, увеличение расхода топлива, повышенная шумность работы двигателя и т. д.
  2. Неисправность регулятора положения впускного распредвала. Его следует заменить на новый оптимизированный вариант.
  3. Заклинивший натяжитель. Натяжитель цепи зависает в одном положении, в результате цепь не приобретает нормального натяжения.
  4. Термозащита для маслопровода. При замене растянувшейся цепи необходимо заменить тепловой экран, обернутый вдоль маслопровода к турбине.

Как выявить неполадку в работе цепи?

Точно диагностировать неисправность цепного привода ГРМ и толкателей сможет только опытный механик. В лучшем случае, за некоторое время до того, как мотор получит серьезные повреждения, на приборной панели загорится Сheck Engine.

Почти в половине таких случаев ремонт не ограничивается заменой деталей механизма ГРМ, а влечет за собой более серьезный дорогостоящий ремонт двигателя. К тому же некоторые виды операций довольно сложные и для устранения неисправности приходится демонтировать много элементов, что неизбежно приводит к удорожанию ремонтных работ автомобиля.

Автомобили в зоне риска

Volkswagen не отвечает на вопрос о том, с какой даты с конвейера начали сходить моторы с качественными цепями. Предположительно в период с 2005 по 2011 год.

Руководство Замена ремня ГРМ на Ауди А4, A6, A8 двигатель V6 2,4 и 2,8

seric

Последовательность выполнения работ подходит для автомобилей:
Модель: Audi А4 2,4; А4 2,8; А6 2,4; А6 2,8; А8 2,8; S4 2,7 Turbo
Год: 1997-2002
Двигатель: AGA / AJG / ALF / AGB / ALG / ALW / APR / AQD

Периодичность замены :
Замена — 128000 км. ( для оригинальных деталей VW ). Одновременно проводите замену ролика натяжителя .
При обрыве ремня происходит повреждение двигателя.

Специальный инструмент :
фиксатор коленчатого вала №3242.
съемник зубчатого шкива №Т40001.
фиксатор распределительного вала №3391.
держатель вентилятора №3212.
ключ вентилятора №3312.
контропора № 303
фиксатор № Т40011

Специальные указания :
Не проворачивайте валы двигателя при снятом ремне.
Проворачивайте коленвал только по направлению нормального вращения.
Не вращайте коленвал за шестерню распределительного вала или другие шестерни (зубчатые колеса).
Соблюдайте рекомендованные моменты затяжки резьбовых соединений.
При замене зубчатого ремня обращайте особое внимание на состояние водяного насоса ( помпа). Замените при необходимости.

СНЯТИЕ РЕМНЯ ГРМ .

1. Снимите:
— Крышку двигателя.
-Нижнюю защиту двигателя.
-Шланги охладителя наддувочного воздуха (Turbo).

А4/А6
2.Снимите:
— Передний бампер.
— Воздушные шланги между панелью радиатора и воздушным фильтром.
— Болт (1) панели радиатора.
3.Через отверстия в панели радиатора установите направляющие (2).
4.Снимите болты (3) и (4) панели радиатора.
5.Выдвиньте радиатор вперед в положение сервисного обслуживания.

Все модели
6.Отсоедините шланг подачи вторичного воздуха (если установлен).

— Вентилятор с помощью ключа и держателя (левая резьба!).
Удерживать ременный шкив вентилятора с вязкостной муфтой с помощью ключа для двух отверстий -3212- и отвернуть вентилятор гаечным ключом -3312—стрелка .

— Натяжитель ремня привода навесных агрегатов.

Натяжной ролик с внешним шестигранником:

– Для ослабления поликлинового ремня повернуть натяжитель накидным гаечным ключом на 17 мм -в направлении стрелки-.
– Зафиксировать натяжитель, вставив стопорный штифт в совмещенные отверстия –стрелки .

Натяжной ролик с внутренним шестигранником:
Инструкция
– Для ослабления поликлинового ремня повернуть натяжитель внутренним шестигранником на 10 мм -в направлении стрелки-.
– Зафиксировать натяжитель, вставив стопорный штифт в совмещенные отверстия -стрелка 1- и -стрелка 2-.

— Ремень привода навесных агрегатов
Перед снятием пометить направление хода маркером.
Изменение направления хода ранее эксплуатировавшегося ремня может привести к его повреждению

— Ременной шкив насоса гидроусилителя.
Для отворачивания и затяжки болтов -стрелки- в качестве контропоры использовать ключ под два отверстия -3212-.
Монтажное положение: маркировка „Front“ указывает в направлении движения.
Момент затяжки: 22 Нм.

— Крышки (5), (6) и (7) ремня привода ГРМ.

8.Установите поршень первого цилиндра в ВМТ. Проверьте совмещение метки (8) с репером.

9.Большие отверстия в фиксирующих платах зубчатых шкивов (9) должны быть направлены друг к другу.

10.Если отверстия (9) направлены в другую сторону -проверните коленчатый вал на один оборот.

11.Выверните заглушку из блока цилиндров и на ее место установите фиксатор (10) коленчатого вала.
Примечание: отверстие установки ВМТ в щеке коленчатого вала должно быть совмещено с отверстием под заглушку.

12.Шестигранником (11) медленно поворачивайте ролик натяжителя до совмещения отверстий в штоке и корпусе натяжителя.

13.Зафиксируйте шток, установив в отверстия штока и корпуса палец диаметром 2 мм(12).

14.Снимите:
— Болты (13) и шкив (14) коленчатого вала.
— Кронштейн вентилятора.
— Нижнюю крышку (15) ремня привода ГРМ.
— Ремень привода ГРМ.

Примечание: если предполагается повторная установка ремня, то пометьте направление вращения ремня маркером.

УСТАНОВКА РЕМНЯ ГРМ

Примечание: на двигателях рабочим объемом 2,7 и 2,8 л замените ролик натяжителя.

Убедитесь в том, что большие отверстия (9) в фиксирующих платах распределительных валов направлены друг к другу.

1. Отвернуть болты (16) двух шестерен распредвалов, при этом придерживать их с помощью контропоры -3036 .

2. Временно установите на распределительные валы фиксатор (21).

3. На пять оборотов отверните болты (16) крепления зубчатых шкивов распределительных валов.

4.Снимите фиксатор (21).

5.С помощью съемника (17) снимите зубчатые шкивы с конусных посадок на распределительных валах.

6.От руки затяните болты (16) крепления зубчатых шкивов.

7. Проверьте свободное, но без перекосов вращение зубчатых шкивов на посадочных местах хвостовиков распределительных валов.

8. Проверьте правильность установки фиксатора (10) коленчатого вала.

9. Наденьте ремень против часовой стрелки, начиная от коленчатого вала, без слабины в ведущей ветви.

10. При установке старого ремня соблюдайте направление вращения.

11. Установите фиксатор (21) на зубчатые шкивы распределительных валов.

12.Шестигранником (11) проверните ролик натяжителя по часовой стрелке до упора.

13.Удалите штифт (12), натяните ремень под действием усилия натяжителя.

14.На место шестигранника (11) установите динамометрический ключ (18).

15.Приложите к ролику натяжителя против часовой стрелки момент 15 Нм (19).

16.Снимите динамометрический ключ.

17.Затяните болты (16) крепления зубчатых шкивов моментом 55 Нм.
Примечание : НЕ ИСПОЛЬЗОВАТЬ в качестве контропоры фиксатор (21) зубчатых шкивов распределительных валов.

18.Удалите фиксаторы (10) и (21).

19.Установите на место заглушку блока.

20.Установите шкив коленчатого вала, совместив выступы (20) на шкиве и ступице.

Необходимо учитывать следующее: насечки -стрелки- на ременном шкиве/демпфере крутильных колебаний должны совпадать с фиксирующими выступами на приводной звездочке зубчатого ремня.

21. Затяните болты (13) шкива коленчатого вала моментом 20-22 Нм.

22. Установите демонтированные детали в порядке, обратном снятию.

23. Провернуть коленчатый вал за центральный болт 2-4 раза, проверить совмещение меток. При прокручивании обратить внимание на легкость вращения коленвала и отсутствие контакта клапанов с поршнями.
24. Схема установки поликлинового ремня
D1 — без кондиционера
D2 — с кондиционером

При установке необходимо учитывать следующее:
– Сначала положить поликлиновой ремень на шкив коленчатого вала. В последнюю очередь надеть ремень на натяжной ролик.

25. МОМЕНТЫ ЗАТЯЖКИ ( Нм )

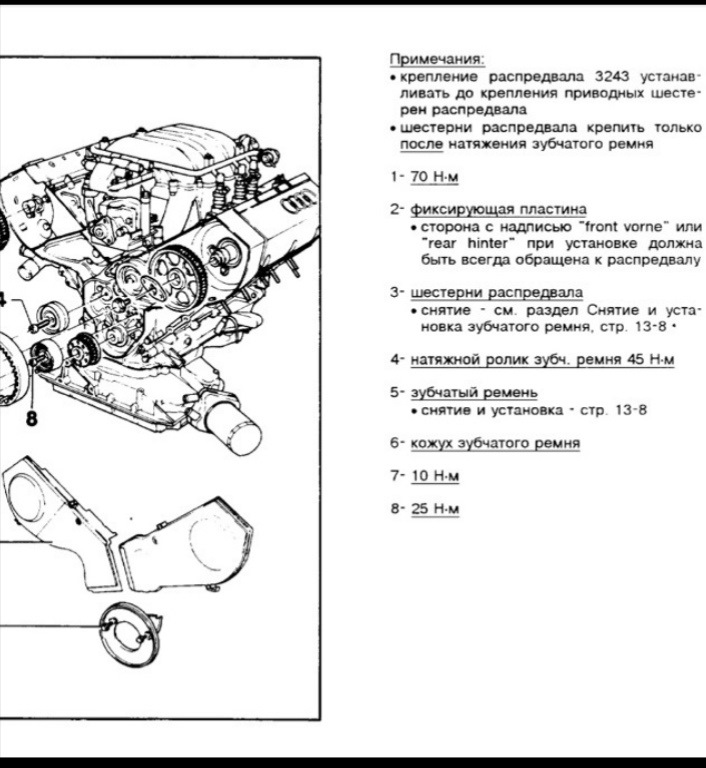

Привод зубчатым ремнём — детали и узлы

2 — 10 Нм
4 — 22 Нм
6 — Уплотнительное кольцо при повреждении заменить
7 — 22 Нм
8 — 55 Нм
10 — Установочная пластина сторона с надписью „rear“ обращена назад
11 — Шестерня распредвала, правая
13 — 10 Нм смазать резьбовым лаком
14 — 10 Нм
15 — Крышка зубчатого ремня, задняя правая
16 — 10 Нм
17 — Насос охлаждающей жидкости
19 — Крышка зубчатого ремня, задняя левая
20 — Шестерня распредвала, левая
21 — Установочная пластина сторона с надписью „rear“ обращена назад
22 — Зубчатый ремень
23 — 55 Нм
24 — Обкатной ролик
25 — Ременная звездочка коленвала : на прилегающих поверхностях между приводной звездочкой зубчатого ремня и коленвалом не должно быть масла
26 — Натяжной ролик с подшипниковой втулкой
27 — 43 Нм
28 — 200 Нм + довернуть на 180° (1/2 об.)
— заменить
— дополнительно не смазывать
— для отворачивания и затяжки использовать стопорный болт -3242-
29 — Натяжной элемент
30 — Крышка зубчатого ремня, нижняя

Читать еще:  Реле стартера нива шевроле где находится

Не забывайте при проведении работ уделять внимание состоянию помпы. При появлении потеков в соединениях с блоком, люфтах крыльчатки помпы, посторонних звуках при вращении крыльчатки — помпу необходимо заменить.

Замена ремня ГРМ, помпы, термостата Ауди А6 С5

В этой статье будет предоставлен небольшой отчет по замене ремня ГРМ Ауди А6 С5, так как в обводном ролике грм высохла смазка и он рассыпался, чуть не загубив двигатель.

Работы по замене ремня требуют дополнительные действия по снятию переднего бампере и перевода морды Ауди в сервисное положение (лучше ее тоже снять), плюс придется докупить или сделать самому стопорный болт коленвала и стопорную планку распредвалов.

Стоит добавить, что если вы уже решили менять все ролики, ремень ГРМ, натяжитель, рычаг натяжителя, то будет нелишним до кучи заменить термостат, помпу (насос ОЖ), сальники распредвалов и прокладки ГНЦ, чтобы потом через несколько тысяч километров пробега не разбирать пол машины заново.

Описанные процедуры подходят для авто следующих марок:

Audi — А4 2,4; А4 2,8; А6 2,4; А6 2,8; А8 2,8; S4 2,7 Turbo
Год — 1997—2002
Тип ДВС — AGA / AJG / ALF / AGB / ALG / ALW / APR / AQD

Помните, что при обрыве ремня происходит повреждение двигателя.

Как заменить ГРМ на Audi A6 C5 2.4 (V6 бензин)

Первым делом снимаем пластиковые крышки двигателя сверху и защиту ДВС снизу. Далее надо снять передний бампер, делается это просто достаточно выкрутить два вертикальных болта спереди и по три гайки в арках.

Как это делается я сейчас подробно останавливаться не буду, лучше прочитайте статью как снять передний бампер Ауди А6 С5 или посмотрите подробное видео.

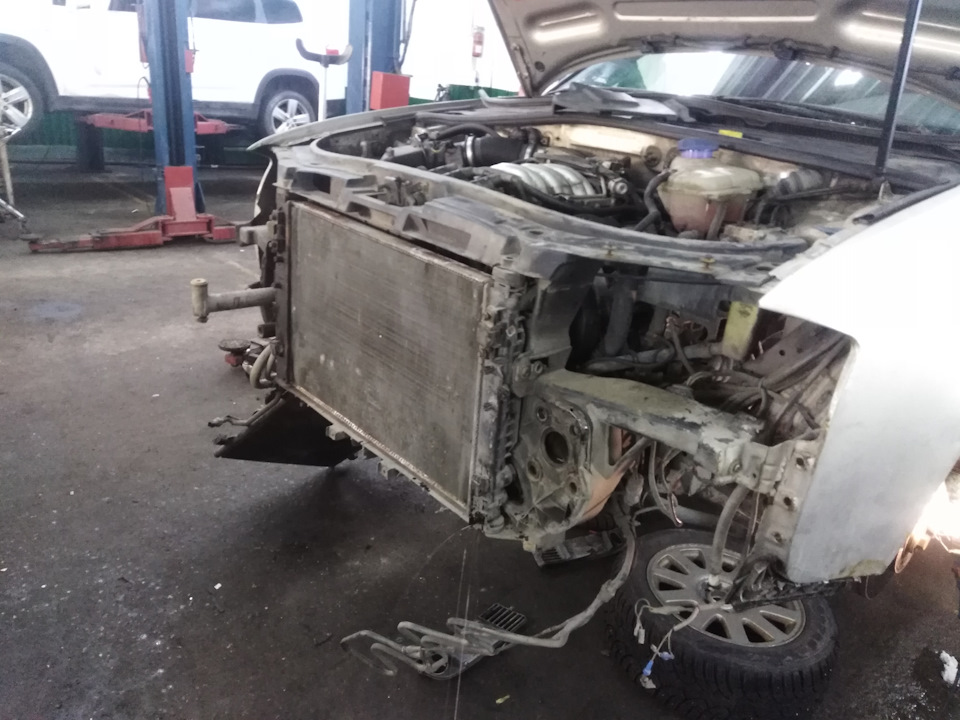

Далее надо перевести морду в сервисное положение, то есть переднюю часть авто, где висят радиаторы, фары, решетка можно на 10 см и более выдвинуть вперед.

В итоге у вас освободиться больше места под капотом, что позволит проводить работы по замене ремня ГРМ.

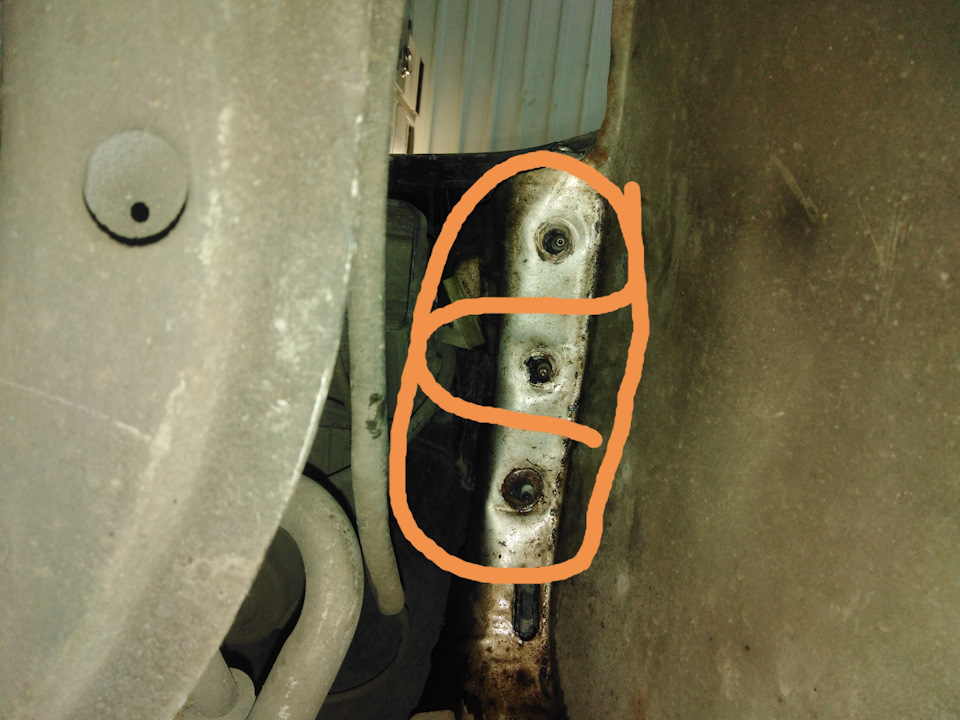

Выдвинуть морду Ауди проще простого, достаточно открутить по 3 болта крепления кронштейнов бампера, по одному болту крепления крыла с торцов и по два болта сверху около фар.

После этого перед будет гулять вперед назад на 10 — 15 см.

Но лучше всего переднюю часть вообще снять, чтобы было удобнее работать. Для этого сливаем ОЖ, пробка находится в правом нижнем углу радиатора.

Откручиваем радиатор гидроусилителя и отводим в сторону.

Отсоединяем патрубки радиатора ОЖ к двигателю, отключаем проводку, что идет на перед и снимаем тросик капота.

После этого переднюю часть машины можно будет открывать как дверцу, ее будут держать только патрубки кондиционера, их не сильно хочется разъединять, чтобы потом опять все не заправлять.

Далее снимаем ремень генератора, для чего головкой на 17 вращаем по часовой стрелке отлив под натяжным роликом. После этого вставляем шплинт в совмещенные отверстия на натяжителе, чтобы он не натягивал ремень.

Далее берем большую биту и откручиваем сам натяжитель.

После этого снимаем шкив гидроусилителя, откручиваем 3 болта, а сам шкив удерживаем чем-нибудь от проворачивания.

Настает очередь снятия вентилятора вискомуфты, там идет гайка на 32 с левосторонней резьбой, то есть чтобы ее открутить надо вращать ключ по часовой стрелке, а сам шкив удерживать от проворачивания спец ключам, которого у меня не было и пришлось сколхозить нечто подобное.

Когда вентилятор снимите откроется доступ к болтам шкива вискомуфты, два за самим шиквом откручиваются через отверстия, и два под шкивом.

Теперь надо выставить двигатель Ауди А6 С5 в положение ВМТ 3-го цилиндра. Для чего прокручиваем за болт шкив коленвала головкой на 24 и совмещаем риски на шкиве и кожухе.

Когда они совпадут это и будет верхняя мертвая точка, при которой можно будет в крутить спец болт-стопор в коленвал через отверстие в блоке двигателя, для чего не забудьте выкрутить заглушку.

Обязательно обратите внимание, что большие отверстия в планках зубчатых шкивов должны быть направлены друг к другу.

Когда коленвал зафиксирован можно снимать его шкив, для этого открутите 8 болтов.

За шкивом снимаем пластмассовую крышку, два болта на 10.

На следующем шаге осталось ослабить ремень ГРМ, дабы потом его снять. Для этого вращаем натяжной ролик по часовой стрелке (требуется усилие) в результате чего палец натяжителя вдавится вниз и можно будет вставить шплинт, чтобы натяжитель не натягивал ремень.

Теперь ремень можно снять, но это сделать не так и просто. Некоторые полностью откручивают еще обводной ролик, кто-то немного проворачивает шкив распредвала.

Если ремень будите ставить обратно, пометьте направление его движения.

Лично я дабы выставить правильно распредвалы решил снимать их шкивы, чтобы они при натяжке ремня ГРМ свободно вращались и не сбивали положения распредвалов.

Для этого ослабляем затяжку болтов шкивов РВ на 3 оборота.

С помощью съемника стягиваем с посадочного места шкивы РВ. Шкивы должны свободно вращаться, главное проверяйте чтобы не было люфта.

  • натяжитель,
  • натяжной ролик,
  • обводной ролик,
  • рычаг натяжителя,
  • помпу,
  • крышку термостата,

Если вы не хотите менять помпу и термостат, можете их не откручивать. Но так как у меня помпа текла и явилась причиной износа роликов было решено менять ее и заодно термостат.

Насос системы охлаждения для Ауди поставляется вместе с прокладкой, которую не надо мазать герметиком, достаточно все равномерно закрутить с усилием 10 Н.м.

Термостат я брал на 87 градусов, так как машина до рестайлинговая МКП. Обратите внимание, что устанавливаем термостат клапаном вверх в и никаких герметиков наносить не надо, новой прокладки в виде кольца, что идет в комплекте достаточно.

Теперь идет очередь ремня ГРМ. Для этого навешиваем все новые детали: обводной ролик, натяжной ролик, рычаг натяжителя и сам натяжитель (шплинт не достаем).

Затем можно одевать новый или старый ремень ГРМ, я одевал таким образом: натяжной ролик >> шестерня коленвала >> обводной ролик >> шкив РВ >> помпа >> шкив РВ .

Ремень стал впритык, так как шестерни РВ могут вращаться.

Далее одеваем стопорную планку на распредвалы, которая их выровняет в одну линию.

Стопор КВ и надетая планка на РВ — гарантия правильной установки фаз, взаимного расположения поршней (КВ) и выпускных клапанов (РВ).

Впускные клапана приводятся в движение от цепей, которые их натягивают с помощь ГНЦ.

Когда в VAG-ком смотрится корректность установки фаз (93 группа), то смотрится положение КВ-впускные клапана, датчики холла-то на них висят.

После этого вытаскиваем шплинт из натяжителя и с помощью моментного ключа отводим натяжной ролик в сторону натяжения ремня ГРМ (против часовой стрелки) с усилием 15 Н.м.

Только после этого затягиваем шестерни распредвалов с усилием 55 Н.м.

Далее одеваем шкив коленвала, снимаем стопор РВ и стопорный болт коленвала из блока ДВС. Прокручиваем несколько раз ключом за болт КВ двигатель и проверяем чтобы при совпадении рисок на шкиве КВ стопорная планка РВ могла встать в отверстия шкивов.

Если все в норме собираем обратно все детали, заливаем ОЖ и запускаем двигатель.

На этом все, таким интересным способом меняется ремень ГРМ на ваговских автомобилях типа Ауди, Пассат.

Лично я еще вместе с роликами, помпой, ремнем, термостатом решил заменить сальники распредвалов, прокладки ГНЦ, заглушки и прокладки клапанных крышек.

Как это делается смотрите в приведенном видео.

Замена ГРМ Audi A6 4B C5

Замена элементов газораспределительного механизма или проще говоря — замена ГРМ на Audi A6 4B C5 (Ауди А6 4Б С5) не самая легкая процедура авторемонта, учитывая особенности конструкции автомобиля.

Как срочно бывает нужна замена ГРМ на Audi A6 4B C5 (Ауди А6 4Б С5)?

Заменить ремень ГРМ можно, как своими руками, так и обратиться за помощью к специалисту! Но зачастую одно обращение для своей машины может сильно ударить по карману, поэтому мы решили заменить ремень своими руками.

Итак, чтобы без повреждений быстро и качественно подобраться к ремню мы допускаем до этого двигатель, снимая передний бампер со всем имеющимся в нём. По очереди изымаем колёса и откручиваем гайки на пластиковых защитных чехлах, что касаемо нижней решётки бампера, мы убираем её за счёт откручивания 2-х болтов с каждой стороны.

Набор инструментов нам потребуется в составе:

  • ATA-0450.
  • ATA-0509A.
  • ATA-0394.
  • ATA-0376.
  • Ключ на «32».
  • Динамометрический ключ.
  • Набор шестигранников.
  • Съемник для снятия шкивов.

На крыльях демонтируем юбку бампера с кронштейнов.

Снимая фишки с противотуманок, мы выключаем шланг для омывки фар, аккуратно, так как может пойти вода.

Дальше поочередно откручиваем саморезы и болты от рамки радиатора и крепления бамперной плоскости — основные и страховочные болты. Прежде, чем одевать на болты защитку проверяем, чтобы рядом с кронштейнами бампера выступало примерно 10 см.

Чтобы избежать опасного снятия рамки, мы её фиксируем саморезами, во избежании травм. Не забываем про муфту, которая находится вместе с вентилятором, используя фиксатор и ключ гаечный, откручиваем строго по часовой стрелке.

Так как менять поликлиновый ремень мы не будем, помним как он был установлен до разборки, поэтому мы просто его изымаем с помощью шестигранника.

Перед нашими глазами появилось полное открытое пространство для доступа к ремню ГРМ и мы приступаем к его замене.

Поэтапно убираем ремень, изымая до этого ролики ремня, так как он полностью перекрыт защитными кожухами, вместе с этим не забывая про натяжитель, его мы убираем тоже. Положение каленвала крутим до того момента, пока не совпадут все метки поршня цилиндра, а внутрь располагаем большими отверстиями планки шкива, поэтому метка совпадает на кожухе ремня и на шкиве. После того, как мы это проделали медленно снимаем глушитель и аккуратно вкручиваем на её место фиксатор каленвала.

Читать еще:  Не заводится пежо 408

Мы можем допустить, чтобы метка сместилась на немного.

С помощью планки мы фиксируем распредвал и делаем слабее болты для шкива в целых 3 раза. Не убирая полностью шкивы с пассажирских мест мы допускаем их до свободного вращения. Вы так же можете сделать полный съёмник.

После снятия шкива-гасителя убираем кожухи и ликвидируем муфту, убирается она легко, всего лишь откручиваем болты, которые находятся на кронштейне. По часовой стрелке крутим натяжитель и фиксатором его останавливаем с помощью металлической проволоки.

С низа шкива ремень выходит довольно-таки трудно, но мы справились и сняли его. Всё старое у нас освободило место для устройства нового ремня, поэтому мы просто новый ремень одеваем, затягиваем на все болты. Ролик уже на месте, проволоку мы не вынимали пока, ремень установили сначала на шкив, потом уже переместили его на ролик посвободней, и постепенно подходили к ролику натяжителя, затем на вал мы одеваем установочную планку и ликвидируем проволоку, натягиваем ремень и всю сборку которая была «до», мы производим в совершенно обратной последовательности.

Закрепляем натяжной ролик, а последним вставляем гидронатяжитель, ведь так как при натяжении ремня роликом он двигает метки их нужно заранее выставлять с запасом, чтобы при натяжении они пришли именно к меткам! Не стоит спешить вытаскивать стопорную чеку из гидронатяжителя, поскольку если метки не сойдутся и чека будет вытянута, спасут только большие тиски.

В заключении своей работы можно выделить очень весомые аргументы. Так как мы набрались опыта и сами поменяли ремень, без чьей-то помощи, используя только свои навыки и знания, ко всему этому у нас была достаточная экономия в денежном формате и обычный набор инструментов, который найдется в любом гараже заядлого любителя покрутить что-то или с чем-то повозиться в свободное для себя время. Времени ушло тоже не очень много, так как некий подход был и оперативность помогла. Поэтому имею полное право сказать, что если вы уверены в своих силах по умениям в автомобильных вопросах, не тратьте деньги на специалистов и мастеров, а беритесь за дело сами, так как велик результат, что вы справитесь и просто сэкономите на свой бюджет. Ведь на самом деле постоянно учиться новому, всегда хорошо, настоятельно рекомендую со всей душой подходить к таким вопросам и самостоятельно пытаться изучить вопросы, прежде, чем бежать в рядом стоящий салон или ехать непонятно куда, для того, что вы можете сделать сами! Всё в ваших руках!

Замена ГРМ Audi A6 4B C5

Смотрите также

Какой ремень ГРМ лучше

    552 28 265k

Что ест ремень ГРМ

    116 12 96k

Замена ремней привода ГРМ и ТНВД на Audi A6 2.5 TDI V6

    201 4 216k

Гнет ли клапана?

    202 41 323k

Замена ремня ГРМ

    58 6 94k

Замена элементов газораспределительного механизма или проще говоря — замена ГРМ на Audi A6 4B C5 (Ауди А6 4Б С5) не самая легкая процедура авторемонта, учитывая особенности конструкции автомобиля. Чтобы открыть доступ к двигателю, для начала придется снимать передний бампер, декоративную защиту двигателя и вывешивать радиатор, после чего уже можно приступать к основной части.

Попробуйте заменить ГРМ своими руками, если не желаете оставлять от 100 до 200 долларов за процедуру в автосервисе и перспектива погнуть клапана не особо утешает.

Какой ремень ГРМ ставить на Audi A6 4B C5 и когда менять?

Оригинальный номер ремня ГРМ 06B109119A, средняя цена 2630 руб.

  • Contitech CT909 — 1070 руб.
  • Gates 5491XS — 1194 руб.
  • Dayco 94777 — 740 руб.

Периодичность замены — каждые 120 тыс.км. (на моторах 1.8 л 5V/2.4 л 5V/ 2.7 л./2.8 5V, и дизельных 6V) или каждые 180 тыс.км. (на бензиновых 4-цилиндровых моторах 1.8 л. 125 л.с./2.0 л.).

Какой натяжной ролик и натяжитель ставить на Audi A6 4B C5?

Оригинальный номер натяжного ролика 06B109243, средняя цена 3145 руб.

  • SNR GT357.34 — 1760 руб.
  • INA 531 0399 20 — 1970 руб.
  • SKF VKM 11115 — 2381 руб.

Оригинальный номер натяжителя 06B 109 477, средняя цена 6120 руб.

  • SNR GE357.21 — 2130 руб.
  • INA 533 0030 20 — 2620 руб.
  • JP Group 1112300100 — 2165 руб.

Пациент, с которым будем возиться, собственной персоной.

В первую очередь снимается передний бампер. Если коротко — снимается нижняя защита, выкручиваются 2 болта на 24, затем снимается коробка воздушного фильтра и справа выкручиваются 3 гайки на 16, либо через снятие решётки ПТФ, либо с ямы длинным головкой и удлинителем на 10мм. Откручивается подкрылок от бампера, оттягиваются края бампера на защёлках.

Необходимые инструменты и материалы.

Снять только радиатор, не снимая морды не получится, придется разбивать полностью.

В самом низу радиатора находится краник, через который необходимо слить охлаждающую жидкость. Сверху и снизу отсоединяем патрубки, которые приходят к радиатору, затем вытягивается стопорная петля и сам патрубок тащится от радиатора, придется приложить некоторые усилия.

Далее понадобится звездочка, другими словами Т45, а также Т30. Ключом Т45 откручиваем большие болты, держащие опору бампера, а Т30 сверху в месте, где крыло приходит к фаре еще по паре таких болтов, после чего ключом на 10 под фарами откручиваем по болтику с каждой стороны.

Аккуратно, не торопясь вытягиваем «морду» на себя. Снизу есть что-то наподобие резинового уплотнителя на на котором прекрасно стоит бампер. Дополнительно привязываем его веревкойза трубу системы охлаждения сверху.

Снимаем все ремни и натяжители.

Шестигранником на 6 снимаем маховик с распределительного вала, снимаем всю защиту и получаем доступ к ГРМ.

Выставляем все по меткам.

Их можно дополнительно отметить, вместе с направлением вращения ремня, но это совсем не обязательно.

Откручиваем гидронатяжитель ремня и снимаем ремень, затем ролик, для чего понадобится шестигранник на 8 или на 10, лучше иметь про запас, если в этом месте все прикипело.

Далее помпа, которая держится на трех болтах под шестигранник на 5, можно также воспользоваться головкой на 10.

Audi A6 › Logbook › Замена ГРМ Ауди А6 (4B, C5)

Вступление
Кто не хочет читать может спускаться ниже сразу к отчету.
Давно просился ГРМ на замену.Появился звук как от дизеля, что-то постукивало, была вибрация.Слабова то тянул да и жрал бензина немного больше нормы.Но не только эти факторы приблизили это день, страх и боязнь загнутых клапанов гнал меня к цели.Да и общими усилиями по переговорам и советам.решил взять отгул и поменять.Менял сам, так как доверия к сервисам нет, может просто не нашел подходящий.Ради любопытства заехал в один, по пути, спросил сколько будет стоить эта работа, ценник 6500, сказал Спасибо!Денег лишних тоже не было, вот и решил делать сам.Хотелось получить опыт, да и просто покавырять машинку))Опасно!Но что поделать, если хочешь сделать хорошо, делай сам!Прочитав форумы, фотоотчеты и мануалы, закупившись инструментом и посоетовавшись с Максом MaxxxxiM приступил к работе.На всякий случай машину поставил не далеко от сервиса, ну мало ли не получится, все таки первый раз и сам делаю.
Сразу скажу СПАСИБО всем кто помогал, а особенно моей маме,ведь еслиб не она то у меня многого не получилось, то ключ придержит, то водички принесет.
Отчет

2.Новенький инструмент и ништяки.

3.Слил весь антифриз который вытек сам, через очень удобный крантик в самом низу радиатора, обратите внимание, может кто и не знал.Отсоеденил патрубки, которые приходят к радиатору, сверху и снизу, там система простая, вытягивается стопорная петля и сам патрубок просто тащим от радиатора, не крутим, а тащим, силы потребуются, я лично сначала немного обстучал.

4.Здесь понадобилась так называемая «ключ-ЗВЁЗДОЧКА» или просто Т45 и Т30.Ключом Т45 откручиваем большие болты которые держат опору бампера, а Т30 сверху, там где крыло приходит к фаре еще по паре таких болтов, затем ключем на 10 под фарами есть по болтику с каждой стороны.

5.Аккуратненько не спеша вытягиваем морду на себя, там снизу есть что то типо резинового уплотнителя на нем то бампер прекрасно стоит, плюс сверху за трубу системы охлаждения привязал веревкой, для фиксации

6.Снимаем все ремни и натяжители,

7.Изначально выставил по меткам, все отметил и даже зачем то отметил направление вращения ремня

8.Это сама водяная помпа или как кто то называет, водяной насос снимается просто откручивается 3 болта под шестигранник 5 но так как он у меня прикипел и шестигранник я обломал, то взял головку на 10 и спокойненько с большим рычагом его скрутил.Нужно заметить, помпа стояла VAG, и имела люфт.На конце, том что в блоке, что то типо крыльчатки и она было пластмассовая, на новом насосе, латунь

9.Вот так он выглядит без ничего

Черный.это пакет, заткнул чтоб не попала грязь и прочее, пока чистил.
10.Начал собирать все в обратной последовательности, но с ремнем пришлось немного повозится.С первого раза он у меня не встал, как положено, метки сошли и причем прилично

11.В итоге все получилось, я его собрал с третей попытки когда на улице уже начинало капать и периодически падал град, но это совсем другая история.Вот пара фоток как получилось

Audi A6 1,8T 20V AWT 2001 г.в. Замена ремня ГРМ, помпы.

Ауди А6. Ремень грм, водяной насос, замена.

Мы уже рассматривали А6 с турбодвигателем ANB, но отличия в конструкции всё-таки есть: отсутствие промежуточного вала привода масляного насоса; встроенная в блок цилиндров помпа; изменённая конструкция натяжного ролика, а так же комплектация авто 5 ступ. АКПП, что доставляет некоторые неудобства при демонтаже радиатора охлаждения. Практически аналогичен AWP с VW — Jetta, но расположен продольно.

Бампер сдергивается одинаково на всех машинах этой серии. шесть гаек со стороны подкрылков. два болта спереди.

. сливаем антифриз. отсоединяем подводящий и отводящий патрубки радиатора.

. полностью демонтировать радиатор охлаждения можно лишь открутив патрубки подвода жидкости с АКПП.

. чтобы сдвинуть фартук в сторону, необходимо отвернуть ещё один Torx со стороны двигателя, напротив шкива коленвала.

. отличный доступ ко всему.

. снимаем верхнюю крышку ГРМ. выставляем распредвал по меткам.

. снимаем все ремни и нижнюю крышку вот так.

. демонтируем ремень, ролик, помпу, гидронатяжитель.

. собираем в обратной последовательности. тянем ремень в соответствии с требованиями производителя.

. в этот раз с Exist получилась накладка, по каталогу пробивается вот этот ролик натяжки.

. а на самом деле установлен такой.

. запчасти приобретались в магазине, в наличии.

С ув. коллектив техцентра Омега — Авто, Тула.

Замена ремня ГРМ Ауди А6 С5 с двигателем 2.4

На Ауди а6 с5 2.4 в системе ГРМ использована ременная передача. Срок ее действия ограничен регламентом, поэтому время от времени необходимо производить диагностику состояния ремня. Производитель обещает, что данный расходник прослужит 120 000 км. Вполне возможно, что так оно и есть на самом деле, но на срок службы расходников влияют еще внешние и субъективные факторы. Поэтому не стоит слишком полагаться на регламент, а производить осмотр ГРМ вообще и ременной передачи в частности.

Читать еще:  Ваз 2107 замена главного цилиндра сцепления

Причины и последствия износа

Если говорить о факторах, влияющих на преждевременный износ ремня, то, прежде всего это плохие дороги. Если вы эксплуатируете автомобиль в России, то наверняка знакомы с этой проблемой. Агрессивная манера езды – вот еще один фактор, влияющий на износ расходника раньше срока, предусмотренного регламентом. Кроме этого, могут быть еще и другие причины, например, некачественный расходник. Так тоже случается, поэтому настоятельно рекомендуется покупать расходники для автомобилей только в проверенных магазинных точках.

А вот какие визуальные дефекты будут говорить о том, что установленный на вашем автомобиле ремень пора заменить на новый:

  • поверхность начала покрываться трещинами;
  • появились локальные вздутия;
  • торцы истрепались и появились отдельные нити;
  • на поверхности ремня видны масляные разводы.

Обязательно замените еще и сальники, если на ремне были обнаружены подтеки масла. Дело в том, что масло будет продолжать капать и на новый ремень, если их не заменить. А так как резина просто не переносит масла, то это принесет непоправимый вред ремню. Стоит обратить внимание и на другие расходные материалы, например на натяжной ролик. В процессе эксплуатации он тоже мог износиться.

А каких последствий стоит ожидать, если не следить за состоянием ремня? Последствия могут быть очень серьезными. Если ремень сильно износится, он вполне может оборваться. В этом смысле цепь выгодно отличается от него, так как максимум, что с ней может случиться – это растягивание. А вот ремень рвется, и его обрыв внесет настоящий хаос в работу всего механизма. Судите сами: клапана в этом случае обязательно столкнуться с поршнями, что приведет к их деформации. А это значит, что автомобилю придется давать серьезный дорогостоящий ремонт. Чтобы не выбрасывать деньги на ветер, нужно всего-то время от времени диагностировать состояние ременной передачи.

Совет. Иногда забываешь о том, когда производилось очередное обследование того или иного узла. Чтобы этого не случилось, нужно под капот положить табличку, где будет указано, когда производилась замена ременной передачи в последний раз.

Многие автолюбители стараются ремонтировать авто сами. И это правильно, ведь только так можно получить бесценный опыт ремонта и стать знатоком в этом вопросе. Для тех, кто не боится менять передачу ГРМ собственноручно, и была подготовлена данная инструкция. Если следовать ей в точности, то можно не бояться, что что-то будет сделано неправильно. Если вы решились произвести ремонт самостоятельно, без привлечения специалистов, тогда идите в магазин и покупайте новые расходники, а потом приступайте к процедуре замены.

Замена ременной передачи своими силами

Подобный ремонт сможет произвести тот, кто обладает следующими качествами:

  • аккуратность;
  • минимальные технические познания;
  • слесарные навыки.
  1. Итак, первым делом следует поставить автомобиль на ровный участок, открыть капот и отсоединить левую клемму аккумулятора.
  2. Снимаем правое колесо и подкрылки.
  3. Под подкрылками находятся крепления, которыми крепится бампер. Их тоже нужно отвернуть. После этого можно снять бампер. Некоторые специалисты советую также снять и фары.
  4. Теперь радиатор снимается со своих креплений и тоже демонтируется.
  5. Сейчас нужно снять так называемый “телевизор” и слить тосол. Теперь нам ничто не помешает добраться до ременной передачи узла ГРМ.

6. Ослабляем ролик натяжения, снимаем ремень привода и полностью извлекаем узел натяжения.

7. Для удобства снимаем вискомуфту. Для этого придется использовать специальный инструмент.
8. Снимаем корпуса с ремня. Крепятся они на специальных защелках, и сделать это будет нетрудно.

9. А вот теперь нам необходимо совместить метки. Это очень важно, поэтому обратите на это особое внимание. Для совмещения меток следует коленвал крутить вправо.

10. Фиксируем распредвалы. Для этого используется специальное устройство, а перед этим их нужно правильно выставить. Как это следует делать, показано ниже:

11. Фиксируем распредвалы специальным устройством.

12. Теперь специальным приспособлением, которое устанавливается на место датчика, фиксируем коленвал. Отворачиваем болт и снимаем шкив.

13. Устанавливаем метку на шестерне. Как это должно выглядеть, можно видеть ниже:

14. Теперь снимаем зубчатый ремень, а вместе с ним и водяной насос и ролики натяжения.

Устанавливать новый ремень и прочие детали следует от обратного. После установки производится его натяжка при помощи шестигранника, который нужно крутить динамометрическим ключом вправо. Ремень должен быть натянут корректно. Его нельзя перетягивать, но и провисание также недопустимо.

Как видите справиться с этой задачей сможет каждый автолюбитель. Нужно лишь проявить чуточку старания и терпения.

Видео

Замена ремня ГРМ Ауди А6 своими руками — пошаговая инструкция

На этот раз будем работать с Audi A6 двигатель V6 2.4 APS. Говорить о том, что такое ремень ГРМ не будем, т. к. эту тему мы раскрыли в предыдущих статьях, выше указана ссылка, предлагаю сразу перейти к процессу.

Итак, есть необходимость замены ремня газораспределительного механизма на Ауди А6, как это сделать? Прежде нужно позаботиться об инструменте, для этого вам потребуется:

Спец. инструмент, я использовал набор фирмы LICOTA:

  • ATA-0450.
  • ATA-0509A.
  • ATA-0394.
  • ATA-0376.
  • Ключ на «32».
  • Динамометрический ключ.
  • Набор шестигранников.
  • Съемник для снятия шкивов.

Замена ремня ГРМ своими руками на Ауди А6 — подбираемся к ремню

  1. Прежде всего, нужно обеспечить доступ к двигателю и непосредственно к самому ремню, для этого нужно снять передний бампер со всем навесным.
  2. Снимите колеса, как снять колесо читаем тут.
  3. Затем снимите подкрылки (пластиковые защитные чехлы).
  4. Верхняя часть бампера крепится к крыльям на три болта, чтобы подлезть к ним нужно снимать подкрылки. Открутите три гайки с каждой стороны.
  5. Снимите нижнюю решетку с бампера, для этого выкрутите два болта (там по одному с каждой стороны).
  6. Демонтируйте юбку бампера с кронштейнов на крыльях.

  1. Потянув бампер вперед снимите его, затем снимите фишки с противотуманок.
  2. Отключите шланг фароомывателя, будьте готовы к тому, что потечет вода — со стороны бочки польется вода.
  3. Открутите по три самореза с каждого края по краям радиаторной рамки — два сверху по контуру крыла, второй — внизу сбоку фары.
  4. Открутите шесть болтов крепления бампера (по три с каждой стороны) + один справа страховочный.
  5. Оденьте на болты защитные рубашки и вкрутите их в отверстия рядом с кронштейнами бампера, таким образом чтобы примерно 10 см торчало.

12. Теперь выдвиньте радиаторную рамку вперед. Чтобы не допустить травматизма зафиксируйте рамку саморезами, должно получиться что-то типа этого.

  1. Далее необходимо снять поликлиновый, он расположен над зубчатым ГРМ ремнем поэтому без этого никак.
  2. Снимите виско-муфту вместе с вентилятором, для этого понадобится ключ на «32» и специальный фиксатор, который будет препятствовать вращению шкива вентилятора. Важное примечание : У болта виско-муфты резьба обратная, так что крутить нужно по часовой стрелке.
  3. Используя накидной или шестигранник, поверните натяжитель поликлинового ремня, затем зафиксируйте его при помощи металлического штыря.
  4. Если вы не собираетесь менять поликлиновый ремень, то запомните, как он был установлен чтобы при сборке ничего не перепутать, обращаю ваше внимание направление имеет значение.
  5. Снимите поликлиновой ремень.

Теперь когда появился доступ к ремню ГРМ можно произвести его замену

Замена ремня ГРМ Ауди А6 — снятие ремня

  1. Снимаем ремень ГРМ. Он закрыт защитными кожухами, но для того чтобы снять их нужно снять еще и ролики поликлинового ремня.
  2. Снимите натяжитель поликлинового ремня и защитные кожухи.
  3. Поворачивая коленвал, установите поршень 1-го цилиндра в положение верхней мертвой точки (ВМТ), при этом у вас должны совпасть все метки. Планки на шкивах распредвала должны быть расположены внутрь большими отверстиями, а метка на шкиве-гасителе колебаний поликлинового ремня, расположенная на коленвале должна совпасть с меткой на нижнем кожухе ремня ГРМ.

4. Далее необходимо снять заглушку расположенную в нижней левой части двигателя, в области масляного фильтра, затем вкрутите на ее место фиксатор коленвала.

Примечание: в моем случае во время закручивания стопора коленвала метка немного сместилась, это видно на верхнем фото, при этом установочная планка для валов стала на место без проблем.

5. Используя установочную планку для валов, зафиксируйте положение распредвала, и ослабьте затяжку болтов шкивов распредвала на три оборота.

6. После возьмите съемник для снятия шкивов и сдвиньте шкивы распредвала с посадочных мест. Снимать полностью нет необходимости, достаточно просто чтобы они свободно вращались.

Как вариант можно попытаться сделать съемник для снятия шкивов своими руками, выйти должно что-то типа этого см. фото.

  1. Снимите шкив-гаситель колебаний, он крепится шестью болтами.
  2. Далее снимите нижний и средний кожухи ремня ГРМ.
  3. Снимите ролик виско-муфты, для этого открутите два болта под внутренний шестигранник они расположены на кронштейне, а также два болта, к которым доступ осуществляет сам ролик.
  4. Отпускаем натяжитель ремня ГРМ, поворачивая его шестигранником по часовой стрелке.
  5. Затем зафиксируйте натяжитель, используя металлическую проволоку или сверло.

12. Снимите ремень ГРМ. Отмечу, что с нижнего шкива довольно трудно слазит.

Ремень ГРМ Ауди А6 снят, а значит можно приступать к установке нового.

Собственно замена ремня ГРМ Ауди А6

1. Сложного здесь нет ничего, просто оденьте ремень, затем натяните, а потом затяните все болты.

2. Теперь обо всем по порядку. Установите свободный ролик на место, при этом проволоку пока не нужно вынимать.

3. Оденьте ремень ГРМ, сначала на шкив коленвала, затем на свободный ролик, далее на шкив распределительного вала и т. д. В последнюю очередь оденьте ремень на ролик натяжителя.

4. На распределительный вал оденьте установочную планку для валов.

5. Достаньте проволоку, которая фиксирует натяжитель ремня ГРМ.

Ремень одет, наступает завершающая стадия — натяжка ремня ГРМ

Замена ремня ГРМ Audi A4 — правильная натяжка

1. Установите шестигранник в ролик натяжителя, затем произведите затяжку с усилием в 15Нм, для этого, как вы понимаете, понадобится динамометрический ключ.

2. Теперь затяните болты распредвала, делается это в два этапа с использованием специнструмента. Я делал первую с усилием 30Нм, затем затянул полностью, не снимая планку фиксатора.

3. Снимите планку фиксатора распределительного вала по окончанию процедуры подтяжки.

Вся последующая сборка производится в обратной последовательности. Ремень ГРМ Audi заменен своими руками, результаты работы:

  • Приобретен серьезный опыт.
  • Сэкономлены деньги.
  • И самое главное — чувство гордости за самого себя, за проделанную своими руками работу (cool).

Дерзайте и у вас обязательно все получится!

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
