Опель Астра j хэтчбек замена лампы стоп сигнала

Замена лампы стоп сигнала Opel Astra H

Подробный видео урок по замене лампы стоп сигнала на Опель Астра.

Процесс замены лампы стоп сигнала Opel Astra H

1. Открываем багажник и поворачиваем против часовой стрелки защелку.

После поворота вынимаем вставку.

2. Отключаем питание.

3. Откручиваем пластмассовые винти.

4. Нажимаем на своеобразную кнопку которая отмечена на фото ниже.

После нажима на кнопку блок фара выйдет из пазов, вам остается ее извлечь из направляющих.

5. Кладем блок фару в багажник и выкручиваем три винта, которые отмечены на фото ниже.

6. После того как выкрутили три винта, открываем две клипсы. Расположение клипс на фото ниже.

7. После открытия клипс и поднятия крышки, можете смело приступать к замене лампы стоп сигнала. Расположение лампы отмечено на фото.

8. Сборка производиться в таком порядке:

  • закрываем крышку и защелкиваем две клипсы
  • закручиваем три винта

С установкой блок фары могут возникнуть проблемы. Чтобы правильно установить блок фару нужно попасть в пазы. Так же не забудьте просунуть кнопку если она не вылезет сама.

9. Переходим в багажник. Закручиваем два пластмассовых винта.

Типы ламп на Опель Астра j

Характеристики ламп Опель Астра j

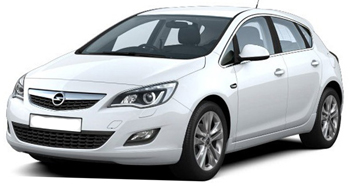

Опель Астра четвертого поколения с индексом j весьма популярен в нашей стране. Вам будет достаточно лишь одного взгляда чтобы понять, что плюсом Астры J является её внешность. Машина не выглядит вычурна, но точно вызывает явную привлекательность.

Положительные эмоции вызывает и салон, передняя панель имеет интересные линии и при отделке использованы неплохие материалы. Несмотря на относительно крупные размеры внутри салона Опель Астра не так много места. Особенно этот недостаток ощущают на себе задние пассажиры, колени постоянно упираются в спинки сидении, в дальних поездках будет очень не комфортно людям ростом выше среднего. Еще к одному минусу салона можно отнести большое количество кнопок на передней консоли, часть из них невозможно понять и приходится прибегать к инструкции по эксплуатации автомобиля. К сожалению этой проблемой обладает Астра и предыдущего поколения.

К плюсам этого автомобиля можно отнести большое множество двигателей устанавливаемых на эту марку. Общее количество агрегатов насчитывает двадцать наименований. Базовым мотором является атмосферный двигатель объемом 1,4 литра и мощностью 100 лошадиных сил. Этот мотор откровенно слаб для этого автомобиля, так как полная масса машины с этим двигателем составляет полторы тонны, это достаточно много. Самый распространенный мотор турбированный 1,6, его мощность составляет 180 лошадиных сил. Есть еще один выделяющийся двигатель объемом 2,0 литра. Этот мотор устанавливался на заряженную версию Опель Астра J OPC, мощность его была 280 лошадиных сил. Также была масса дизельных двигателей, но к сожалению они не поставлялись в Россию.

Цоколь ламп Опель Астра j

1 Лампа ближнего и дальнего света — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.

2 Лампа передние противотуманные фары — галогеновая лампа Н10 мощностью 42 ватт. лампа Г образной формы с пластиковым цоколем.

3 Лампа габаритного света и дневного ходового огня — бесцокольная двухконтактная лампа накаливания W21/5W, мощностью 21/5 ватт.

4 Лампа переднего указателя поворота — бесцокольная одноконтактная лампа желтого цвета RSY24, мощностью 24 ватт.

5 Лампа заднего указателя поворота и сигнала тормоза — бесцокольная одноконтактная лампа WY16W , мощностью 16 ватт.

6 Лампа освещения номерного знака — маленькая одноконтактная лампа W5W, мощностью 5 ватт.

7 Лампа бокового указателя поворота — маленькая одноконтактная лампа PY5W желтого цвета, мощностью 5 ватт.

8 Лампа заднего противотуманного фонаря — маленькая одноконтактная лампа H21W, мощностью 21 ватт.

9 Лампа заднего дополнительного стоп-сигнала фонаря — маленькая одноконтактная лампа P5W, мощностью 5 ватт.

Замена лампы фары Опель Астра j

Лампа ближнего света на Опель Астра j находится под пластиковым защитным колпаком. С правой стороны есть достаточно места для того, чтоб его снять и заменить лампу. Но с водительской стороны совсем нет места и для замены лампы необходимо снять крышку блока предохранителей и снять заливную горловину бочка омывателя.

1 Снимаем крышку блока предохранителей.

2 Снимаем заливную горловину бочка омывателя потянув ее вверх

Замена ламп Опель Астра H

Приветствую. Произведем замену ламп на Опель Астра H.

Маркировка ламп

  • ближний свет — H7 55W
  • стоп-сигнал — P21W
  • освещение бардачка — С10W
  • подвеска номеров — W5W
  • подсветка ручки — 22 38 753 (артикул для заказа лампы)
  • передние габариты — W5W

Инструменты

  • пластиковая плоская отвертка
  • крестообразная отвертка
  • домкрат

Замена ламп ближнего света Опель Астра H

1. Ставим на домкрат сторону где будем менять лампу и выворачиваем колеса. Можно конечно и не поддомкрачивать если у вас тонкая рука.

2. Открываем в подкрылке лючок. Через него меняется лампа ближнего света и указателя поворота.

3. Снимаем резиновую крышку пыльник лампы ближнего света.

4. Вставляем руку в лючок и поворачиваем против часовой стрелки патрон с лампой на 30 градусов и извлекаем.

5. Извлекаем лампу из патрона. Чтобы не раскрывать железную направляющую скобу, можно аккуратно поддеть плоской отверткой за металлический ободок лампы и она выйдет.

6. Вставляем лампу в патрон и прижимаем за металлический ободок.

7. Вставляем патрон с лампой в посадочное место и поворачиваем на 30 градусов. Лампу центрируем визуально.

8. Закрываем резиновую крышку.

9. Закрываем лючок.

Замена лампы стоп-сигнала Опель Астра H

1. Поворачиваем защелку влево и открываем лючок.

2. Отключаем питание и откручиваем две пластмассовые гайки от руки. Гайки крепят заднюю фару.

3. Нажимаем на кнопку отмеченную ниже и стягиваем фару из защелок.

4. Выкручиваем крестообразной отверткой три винта крепления задней крышки фары. После откручивания винтов, открываем две защелки.

5. Снимаем крышку и меняем лампу габаритов. Чтобы извлечь лампу ее нужно слегка прижать и провернуть влево, вы почувствуете как она освободиться. Устанавливаем так же, прижимаем и поворачиваем вправо.

6. Устанавливаем крышку, закрываем две защелки и закручиваем три винта.

7. На фаре есть паз, а на кузове ответное отверстие. Устанавливаем фару так чтобы паз вошел в отверстие на кузове и защелкиваем.

Защелкиваем просто нажав руками. Так же бывает что при установке заминает края резиновой кнопки. Помогаем ей выйти вверх с помощью плоской отвертки.

8. Подключаем питание и закручиваем две пластмассовых гайки от руки.

9. Закрываем лючок и фиксируем его поворотом защелки вправо.

Замена ламп передних габаритов Опель Астра H

1. Снимаем резиновый пыльник фары.

2. Просовываем руку и вынимаем плафон с лампой. Он на защелке, просто вынимается на себя.

3. Извлекаем лампу габаритов из плафона и устанавливаем новую.

Лучше менять на светодиодную лампу.

4. Вставляем плафон с новой лампой в посадочное место и защелкиваем.

Разница между лампами накаливания и светодиодными ощутимая. Ниже на фото до/после.

Замена лампы освещения бардачка Опель Астра H

1. Подковыриваем плоской пластмассовой отверткой край плафона.

2. Отключаем разъем питания от плафона.

3. Плоской отверткой подковыриваем и извлекаем перегоревшую лампу бардачка.

4. Устанавливаем новую лампочку. Защелкиваем в контакты от руки.

5. Подключаем питание к плафону.

6. Засовываем кабель питания в отверстие и защелкиваем плафон в посадочное место.

Посмотрите чтобы лампа освещения не горела после закрытия бардачка.

Замена ламп подсветки номеров Опель Астра H

1. Плоской отверткой подковыриваем и извлекаем плафон.

2. Беремся за цоколь лампы, поворачиваем немного влево и вытягиваем на себя.

3. Извлекаем лампу из цоколя просто вытягивая ее на себя.

4. Устанавливаем новую лампу.

5. Вставляем и поворачиваем цоколь немного вправо. Вы почувствуете когда произойдет фиксация.

6. Вставляем и защелкиваем плафон.

Замена ламп подсветки ручки Опель Астра H

1. Для замены лампы ручки, нам нужно снять карту двери.

Сначала снимаем ручку. Она на защелках. Для открытия защелок аккуратно стягиваем ручку вверх.

2. Плоской отверткой подковыриваем заглушку в ручке открывания двери.

3. Опускаем стекло вниз.

4. Снимаем с защелок пластмассовую вставку под динамик и отключаем питание от динамика.

5. Выкручиваем семь винтов по периметру карты.

6. Открываем сразу четыре клипсы зеленых клипсы, а последнюю красную. После того как карта вышла из защелок, отключите разъем кнопки стеклоподъемника и лампы подсветки. После снятия разъемов карта полностью свободна.

7. Снимаем перегоревшую лампу она в пластмассовом корпусе. Чтобы ее снять, нужно подковырнуть плоской отверткой.

8. Вставляем новую лампу и защелкиваем ее. Лампу отдельно заменить нельзя, только купить в сборе. Артикул для заказа я предоставил выше.

9. Производим обратную сборку, если у вас возникли вопросы смотрите видео там наглядно показана обратная сборка.

Opel Astra J

Замена ламп

Для замены ламп блок-фары выполните следующие операции.

Показана замена ламп левой блок-фары. Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Процесс снятия крышек и замена ламп ближнего и дальнего света, а также лампы света для дневной езды далее для наглядности показан на снятой фаре.

2. Для замены лампы ближнего света поверните против часовой стрелки…

3. …снимите крышку…

Читать еще:  Шевроле лачетти или Опель Астра что лучше

4. …и отсоедините колодку от цоколя лампы.

5. Ключом TORX T20 выверните два болта крепления держателя лампы…

6. …и снимите держатель.

7. Извлеките лампу ближнего света.

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались пятна, удалите их спиртом.

8. Вставьте новую лампу в отражатель и зафиксируйте держателем.

9. Установите на место крышку.

10. Для замены лампы дальнего света поверните против часовой стрелки и снимите крышку.

11. Ключом TORX T20 выверните на несколько оборотов болт крепления держателя лампы.

12. Извлеките из блок-фары лампу с колодкой жгута проводов и держателем.

13. Отсоедините от лампы дальнего света колодку жгута проводов, снимите держатель и замените лампу.

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жирные пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались пятна, удалите их спиртом.

14. Установите новую лампу в держатель, присоедините к лампе колодку жгута проводов и установите лампу в отражатель.

15. Для замены лампы света для дневной езды поверните против часовой стрелки…

16. …и снимите крышку.

17. Поверните против часовой стрелки…

18. …и извлеките патрон из блок-фары.

19. Извлеките бесцокольную лампу из патрона.

20. Вставьте в патрон новую лампу и установите патрон на место.

21. Установите на место крышку.

Для замены лампы бокового фонаря указателя поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Извлеките фонарь указателей поворота из отверстия в крыле (см. Замена бокового фонаря указателя поворота).

3. Поверните патрон лампы против часовой стрелки и извлеките его из фонаря указателя.

4. Выньте лампу из патрона.

5. Вставьте новую лампу в патрон, а патрон в корпус указателя.

6. Установите боковой фонарь указателя поворота в порядке, обратном снятию.

Для замены любой лампы в заднем фонаре выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Сожмите фиксатор…

4. …и снимите плату крепления ламп, выведя ее держатели из зацепления с корпусом фонаря.

5. Выньте лампу из патрона.

6. Установите новую лампу в патрон.

7. Аналогично замените остальные лампы.

8. Установите плату ламп на задний фонарь, а фонарь на кузов.

Для замены лампы фонаря освещения номерного знака выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Извлеките фонарь из гнезда в нише для номерного знака заднего бампера (см. Замена фонарей освещения номерного знака)…

3. …и извлеките патрон из корпуса фонаря.

4. Извлеките из патрона бесцокольную лампу.

5. Вставьте новую лампу.

6. Установите детали в порядке, обратном снятию.

Для замены ламп плафона освещения салона выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отсоедините от основания плафона его рассеиватель, преодолевая упругое сопротивление фиксаторов…

Для наглядности показано на снятом плафоне.

3. …и извлеките из патрона основания бесцокольную лампу.

4. Вставьте новую лампу. Аналогично замените вторую лампу.

Для замены лампы плафона освещения вещевого ящика выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Отожмите пружинный контакт и снимите лампу.

4. Вставьте новую лампу.

5. Установите плафон на место.

Для замены лампы плафона освещения багажника выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Отожмите пружинный контакт…

4. …и снимите лампу.

5. Вставьте новую лампу.

6. Установите плафон на место.

Для замены ламп в блоке противотуманной фары и указателя поворота выполните следующие операции.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3. Для замены лампы указателя поворота сожмите фиксатор…

4. …и отсоедините колодку жгута проводов от лампы указателя поворота.

5. Отожмите пружинный фиксатор…

6. …и отведите его в сторону.

7. Извлеките лампу из фары.

8. Вставьте новую лампу.

9. Для замены лампы противотуманного света сожмите фиксатор…

10. …и отсоедините колодку жгута проводов от лампы.

11. Поверните лампу против часовой стрелки…

12. …и извлеките из фары.

13. Вставьте новую лампу.

14. Установите снятые детали в порядке, обратном снятию.

Опель Астра J Замена Лампы Стоп Сигнала

Замена ламп Opel Astra N

Приветствие. Мы заменим лампы на опель астра ЧАС.

Маркировка лампы

  • блеск. H7 55W
  • Стоп-Сигнал. P21W
  • освещение бардачка. C10W
  • подвеска помещения. W5W
  • ручка подсветки. 22 38 753 (номер заказа лампа)
  • передние размеры. W5W

инструменты

  • пластиковая отвертка
  • Отвертка Филлипс
  • разъем

замена ближний свет Опель Астра N

1. Поставьте домкрат на ту сторону, где мы заменим лампу и повернем колеса. Конечно, вы не можете встать, если у вас тонкая рука.

2. Откройте люк в крышке крыла. Через это меняется лампа ближнего света и указатель поворота.

3. Снимите резиновый чехол тире лампочка.

4. Вставьте руку в люк, поверните держатель лампы на 30 градусов против часовой стрелки и снимите его.

5. Извлеките лампу из патрона. Чтобы не открыть железный направляющий кронштейн, вы можете аккуратно закрутить плоскую отвертку вокруг металлической панели. лампа и это выйдет.

6. Вставьте лампу в держатель и нажмите на металлическую панель.

7. Вставьте патрон лампы в сиденье и поверните его на 30 градусов. Мы фокусируем лампу визуально.

8. Закройте резиновую крышку.

Замена лампы Стоп-сигнал Opel астра N

1. Поверните защелку влево и откройте люк.

2. Отключите питание и вручную открутите две пластиковые гайки. Орехи прикрепляют задний фонарь.

3. Нажмите кнопку ниже и снимите фару с держателей.

4. Открутите крестовую отвертку тремя винтами, которые крепят заднюю крышку. Выкрутив винты, открыть две защелки.

5. Снимите крышку и измените размер лампы. Чтобы снять лампу, нужно слегка ее толкнуть и повернуть влево, вы почувствуете, как она отпускается. Установите то же самое, нажмите и поверните направо.

6. Установите крышку, закройте две защелки и затяните три винта.

7. На фарах есть канавка, а на кузове. заднее отверстие. Установите фару так, чтобы паз попал в отверстие в корпусе и защелкнулся.

По науке 19. замена фары или задний фонарь Opel Astra J

Потихоньку оживляю машину) Что поразило его в багажнике))

Поменять лампочки, разобрать багажник Astra J

Сегодня я покажу вам, ребята, как заменить или добавить другую заднюю фару / кластер в Astra J Отказ от ответственности: я не буду проходить.

Мы хватаем, просто нажимая на руки. Также бывает, что края резиновой кнопки застряли во время установки. Мы помогаем ей встать с помощью плоской отвертки.

8. Подключите питание и вручную затяните две пластиковые гайки.

9. Закройте люк и заблокируйте его, повернув замок вправо.

Замена лампы передние размеры Опель Астра N

1. Снимите резиновый чехол.

2. Вставьте руку и снимите абажур. Прививается, просто распространяется на себя.

3. Снимите лампу размера с потолка и установите новую.

Лучше заменить светодиодную лампу.

4. Вставьте абажур с новой лампой в сиденье и зафиксируйте его на месте.

Разница между лампами накаливания и светодиодами заметна. Ниже фото до / после.

Замена лампы осветительная перчатка Опель Астра N

1. Сдвиньте край абажура с помощью плоской пластиковой отвертки.

2. Отсоедините разъем питания от потолка.

3. С помощью отвертки с плоским жалом проткните и выньте перегоревшую лампу в перчатку.

4. Установите новую лампочку. Мы связываемся друг с другом вручную.

5. Подключите питание к потолку.

6. Вставьте кабель питания в отверстие и вставьте крышку в сиденье.

Убедитесь, что свет не включается после закрытия перчатки.

Замена лампы комнатные огни Опель Астра N

1. Используйте плоскую отвертку, чтобы ткнуть и удалить тень.

2. Взять базу лампа, мы немного поворачиваем влево и тянемся к себе.

3. Снимите лампу с основания, просто потянув ее на себя.

4. Установите новую лампу.

5. Вставьте и поверните основание немного вправо. Вы почувствуете, когда происходит фиксация.

6. Вставьте и закрепите крышку.

Замена лампы ручки выбора Опель Астра N

1. Заменить лампа ручки, нам нужно снять дверную карту.

Сначала снимите ручку. Это пихается. Аккуратно потяните ручку вверх, чтобы открыть защелки.

2. С помощью плоской отвертки вставьте заглушку в устройство открывания двери.

3. Опустите стекло вниз.

4. Снимите пластиковую вставку динамика с защелок и отсоедините динамик.

5. Ослабьте семь винтов по периметру карты.

6. Мы немедленно открываем четыре клипа зеленых клипов, последний красный. Когда карта освободится из защелок, отсоедините разъем кнопки питания и лампа Подсветка После снятия разъемов карта полностью свободна.

7. Снимите перегоревшую лампу в пластиковом корпусе. Чтобы снять его, нужно вязать его плоской отверткой.

8. Вставьте новую лампу и закрепите ее. Лампа не может быть заменена по отдельности, только приобретается в сборе. Я предоставил номер статьи для заказа выше.

9. Мы перестраиваем, если у вас есть какие-либо вопросы, смотрим там видео, четко показывающее перестройку.

Читать еще:  Opel Astra h замена ступицы

Замена ламп Opel Astra J / Vauxhall Astra J / Buick Excelle XT с 2009 года

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
номер кузова Opel Astra J , давление в шинах Opel Astra J , неисправности Opel Astra J , подготовка к зиме Opel Astra J , тормоза Opel Astra J , масляный фильтр Opel Astra J , топливный фильтр Opel Astra J , фильр салона Opel Astra J , регулировка фар Opel Astra J , номер кузова Buick Excelle XT , давление в шинах Buick Excelle XT , неисправности Buick Excelle XT , подготовка к зиме Buick Excelle XT , тормоза Buick Excelle XT , масляный фильтр Buick Excelle XT , топливный фильтр Buick Excelle XT , фильр салона Buick Excelle XT , регулировка фар Buick Excelle XT

4. Замена ламп

Выключите зажигание и соответствующий выключатель или закройте двери. Новую лампу держите только за цоколь. Не касайтесь стеклянной колбы голыми руками. Используйте лампы того же типа, что и заменяемые. Замена ламп передних фар осуществляется со стороны моторного отсека.

Галогенные фары

В фарах имеется отдельная система ближнего света (1) (наружные лампы накаливания) и система дальнего света (2) (внутренние лампы накаливания).

Ближний свет
  • Поверните колпачок (1) против часовой стрелки и извлеките его.
  • Поверните патрон лампы против часовой стрелки и освободите. Выньте патрон лампы из отражателя.
  • Извлеките лампу накаливания из патрона и замените лампу.
  • Вставьте патрон, проденьте два лепестка в отражатель и закрепите его на месте, повернув по часовой стрелке.
  • Установите крышку и поверните ее по часовой стрелке.
Дальний свет
  • Поверните колпачок (2) против часовой стрелки и извлеките его.
  • Поверните патрон лампы против часовой стрелки и освободите его. Выньте патрон лампы из отражателя.
  • Извлеките лампу накаливания из патрона и замените лампу.
  • Вставьте патрон, проденьте два лепестка в отражатель и закрепите его на месте, повернув по часовой стрелке.
  • Установите крышку и поверните ее по часовой стрелке.

Лампы указателей поворотов/фары, включаемые при езде в светлое время суток

  • Поверните колпачок против часовой стрелки и извлеките его. Для поворота колпачка следует использовать отвертку.
  • Сожмите вместе фиксаторы и извлеките патрон лампы накаливания из рефлектора.
  • Извлеките лампу накаливания из патрона и замените лампу.
  • Вставьте патрон лампы в рефлектор. Установите крышку и поверните ее по часовой стрелке.
Передний указатель поворота

Доступ к лампам накаливания открывается снизу автомобиля.

  • Отсоедините пружинный зажим, а затем поверните его назад.
  • Извлеките наружу патрон с лампой из рефлектора.
  • Отсоедините патрон лампы от разъема, нажав на стопорный выступ.
  • Извлеките и замените патрон вместе с лампой.
  • Прикрепите разъем.
  • Вставьте патрон лампы в рефлектор.
  • Поверните пружинный зажим вперед и прикрепите его.
Ксеноновые фары

Внимание:
Ксеноновые фары работают под очень высоким напряжением. Не касайтесь этих узлов. Замену ламп необходимо выполнять на станции техобслуживания.

Противотуманная фара
  • Доступ к лампам накаливания открывается снизу автомобиля.
  • Поверните патрон лампы против часовой стрелки и извлеките его из рефлектора.
  • Отсоедините патрон лампы от разъема, нажав на стопорный выступ.
  • Извлеките и замените патрон вместе с лампой.
  • Прикрепите разъем.
  • Вставьте патрон лампы в рефлектор.
  • Поверните патрон лампы по часовой стрелке и зафиксируйте.
Задние фонари
  • Освободите крышку и снимите ее.
  • Вручную отверните пластмассовую крепежную гайку изнутри.
  • Аккуратно вытяните фонарь в сборе из крепежных штырьков и снимите его. Проверьте, что кабель остается в требуемом положении.
  • Отсоедините кабель от места крепления.
  • Отсоедините разъем жгута проводов от патрона лампы.
  • Отверните три винта с помощью монеты и снимите патрон лампы.
  1. Задние фонари.
  2. Стоп-сигнал.
  3. Указатель поворота.
  • Извлеките лампу и замените ее.
  • Вставьте патрон лампы в задний фонарь в сборе и прикрепите его винтами на месте. Подстыкуйте разъем жгута проводов и прикрепите кабель к месту крепления. Установите фонарь в сборе на крепежные штырьки и приверните крепежную гайку. Закройте крышку и зафиксируйте ее.
  • Включите зажигание, включите освещение и проверьте все лампы.
Задние фонари в рамке задней торцевой откидной двери
  • Откройте заднюю торцевую откидную дверь и снимите три крышки.
  • Снимите задний фонарь в сборе.

Проверьте, что кабель остается в требуемом положении.

  • Нажмите на стопорный выступ и извлеките патрон лампы из заднего фонаря в сборе.
  • Чтобы заменить лампу в заднем фонаре (1), следует извлечь лампу и заменить ее. Чтобы заменить лампу в заднем противотуманном фонаре (2), следует слегка нажать на лампу, утопив ее в патрон, повернуть против часовой стрелки, извлечь и заменить ее.
  • Вставьте патрон лампы в задний фонарь в сборе. Установите задний фонарь в сборе в заднюю торцевую откидную дверь и приверните винты. Прикрепите три крышки.
  • Включите зажигание, включите освещение и проверьте все лампы.

Чтобы заменить лампу заднего габаритного фонаря и лампу фонаря заднего хода с правой стороны рамы задней торцевой откидной двери, выполните те же операции.

Боковые указатели поворота

Замену ламп выполняйте на станции техобслуживания.

Освещение номерного знака
  • Вставьте отвертку в паз крышки, нажмите в сторону и освободите пружину. Снимите крышку.
  • Снимите патрон лампы вниз, стараясь не натягивать кабель.
  • Освободите стопорный выступ и извлеките патрон лампы из разъема жгута проводов.
  • Извлеките и замените патрон вместе с лампой.
  • Подсоедините разъем жгута проводов к патрону лампы.
  • Нажмите на патрон лампы и прикрепите его к корпусу, закройте крышку.

Лампочки устанавливаемые в Opel Astra H рекомендуемые производителем

Опель Астра Н – отличный представитель гольф-класса и является третьим поколением автомобиля, которое пришло на смену легендарного Opel Kadett. Машина зарекомендовала себя, как надежное, комфортное и недорогое в обслуживании транспортное средство.

К основным преимуществам можно отнести большой выбор типов кузовов, качественную отделку салона, небольшой расход топлива. Если говорить о недостатках, то стоит отметить жесткую подвеску, плохую обзорность, маленький ресурс роботизированной коробки передач. Несмотря на это, автомобиль выбирают многие водители.

Важной информацией для владельцев Опель Астра Н является тип и мощность ламп, которые применяются на авто. Так как в процессе эксплуатации они перегорают, необходима их замена на новые. Таблица, приведенная ниже, станет отличным помощником в такой ситуации. Установить лампочки можно самостоятельно. Для этого потребуется:

  • исправный источник света;
  • пластиковая плоская отвертка;
  • крестообразная отвертка;
  • домкрат.

Таблица применяемых ламп в Опель Астра Н

Место установкиОбозначение по ЕЭКМощность, Вт
Лампа дальнего света блок-фарыН155
Лампа ближнего света блок-фарыН755
Лампа переднего габаритного огняW5W5
Лампа передних указателей поворотаН2121
Лампа бокового фонаря указателей поворотаW5W5
Противотуманные фары (если установлены)W55W55
Лампа стоп-сигнала/заднего габаритного огняP21W21
Лампа фонаря света заднего ходаP21W21
Лампа задних указателей поворотаPY21W21
Лампа заднего противотуманного фонаряP21W21
Лампа дополнительного стоп-сигналаP5W5
Лампа фонаря освещения номерного знакаW5W5
Лампы освещения салона:
передний плафон, индивидуальное освещениеW5W5
передний плафон, общее освещение10W10
задний плафонW5W5
Лампа освещения вещевого ящикаC10W10
Лампа освещения багажникаC10W10
Лампа подсветки прикуривателяW3W3

Рекомендуем посмотреть видео замены лампочек ближнего света в Opel Astra H

Тема: Дополнительный стоп сигнал

Дополнительный стоп сигнал

Недавно заметил что на дополнительном стоп сигнале (который за окошком сзади) перестали гореть 4 лампочки. где-то читал что там не лампы накаливания и светодиоды. получается самому не заменить? авто астра j седан 2013 космо. еще на гарантии, может это гарантийный случай?

Меняют по гарантии стоп-сигнал целиком. Он необслуживаемый.

Сказали спасибо:

У брата гарантия закончилась.
Снял планку дублера. Ни чего там необслуживаемого не обнаружил. Сгорел один из четырех в линейке светодиод в левой половине и поддыхает один в правой линейке из 4 светодиодов. Определить просто дохлый светодиод тестером. При подключении правильной полярностью щупов тестера, исправный светодиод горит. Соответственно негорящий и есть дохлый. Линейка запитана 4мя последовательно подключеными светодиодами и таких линейки 3 штуки. Как минимум две линейки всегда можно собрать и зажечь!
Фоты не делал. Еще бы найти наименование этих светодиодов для заказа и в ФАК.
Судя из интернета там светодиоды типа пиранья. Только вот они есть 3 и 5 мм по описаниям с али.
http://www.lights-market.ru/articles. lzovanija.html
Вот немного описания по этому товару

Последний раз редактировалось krenkel; 20.08.2016 в 21:30 .

Пираньи 3-5мм разница в линзе. Любые можно, угол разный только. Ток от цвета ещё зависит.

У нас красные там пользуются.
Тогда там 3мм линза на кристале и не более. Можно и 5мм попробовать

5 мм 4pin Piranha LED супер Flux супер яркий светодиод colorfull вот те которые нужны. 151812207432 ID продавца на Ebay . Я у него брал лучше всего подошли.

Если есть гарантия, то менять по гарантии, нет гарантии паять, главное в цвет попасть.

Нет, это не те угол раскрытия другой перед тем как рекомендовать наверно нужно попробовать. Я пробовал.Будут светить точками сильно отличаются от оригинала.Либо менять все.

Углы маловаты, надо 120-140 гр.
Мне вообще пираньи не очень нравятся. В свое время ставил на форде габариты, пираньи быстро дохли, менять надоело. Переделал на 5050, так и продал через пару лет.

Привезли и поменяли за неделю по гарантии

При цене в 10-20 рублей можно и все сменить или скомбинировать так, что бы новый был последним, крайним в планке.
К примеру в наличии, я привел как тип корпуса. Конечно же по свечению стоит попробовать подобрать и по углу.
Я эту тему увидел и поодержал. Я сам делать уже не буду это, так как разные города. А так бы заморочился.
5050 то же не панацея. Диоды горят из за неправильного ограничительного сопротивления в цепи. Поставить с большей отдачей диоды и поставить большее ограничение, получим такую же яркость и дольше срок службы. Только этим заниматься надо. У меня астры нет, а в Инсигнии дублер в крышке багажника отдельным фонарем. Вот там , по нужде, и смогу поэкспериментировать.
При выборе светодиодов надо обращать внимание на:
— угол свечения, раскрытия
— цвет свечения (красный). Еще есть оранжевые помимо других цветов!
— интенсивность свечения, яркость
— тип корпуса / пиранья/

Кожух дублера на 4х металлических клипсах. Вынимается без особых усилий с равномерным подниманием кожуха. Потом 2 самореза

По одному переставали работать светодиоды в «дублере». В итоге перестали работать все. Снял, подключил 12 В, потихоньку повыгибал планку: засветились и потухли все. Горсть светодиодов с Алиэкспресса, по 3, 40 рубля, паяльник и вновь «дублер» светит как надо.

Астра J седан, 1,4Т, АТ6, Соsmo, Сosmo+

Как это так по одному?
Они сегментированы по 4шт в сегменте!

Народ кто знает как проверить все детали на плате доп стоп сигнала

хочу узнать что перепаивать светодиоды или конденсаторы

ошибся не конденсаторы а резисторы

Rover_61reg Я это все видел у меня совсем другая плата

принцип работы и типичные неисправности одинаковые.
Все детали проверяются тестером за 5 минут.

Я не электрик поэтому и хочу узнать как правильно проверить

электрики чинят проводку, выключатели и розетки.

Никогда не делайте так, как описано в этих статьях!
А вот за это прям руки надо отрывать!

критиковать в интернетах все умеют. Уже бы писали на личном примере что и где не так.
А ссылки — первое что попалось в поисковике «ремонт дополнительного стопа астра J»

Rover_61reg, дело в том что вы рекомендуете людям повторять негативный опыт неграмотных сограждан. Когда мы потеряли болт, мы берём любой другой и вкручиваем его в нужное место. Со светодиодами так нельзя, т.к. они все разные и у них есть критические параметры. По одной из ссылок, можно прочитать фразу «перепаивал эти пираньи толку нет через день какой нибудь да перегорит» и это не удивительно. Объясню почему.
Схема этой небольшой платы следующая:

Схема изначально спроектирована неверно, отсюда и постоянные выходы из строя. В ней запрограммирована поломка. Смысл в том, что светодиоды — некомплементарные элементы, т.е. у каждого светодиода свои параметры. В данном случае, это приводит к тому, что один или несколько из диодов всегда будут работать в более тяжёлом режиме, чем остальные. И ещё один момент, в данной схеме нельзя ставить на замену светодиоды другой марки, т.к. вся схема выходит из режима.
Правильная схема, которая бы работала пока весь опель не сгниёт следующая:

Но в опеле решили сэкономить сумму примерно в 1 (один) рубль.

Штатно в схеме стоят 4 сопротивления по 45 Ом в параллель, что эквивалентно 11.25 Омам. Падение напряжения на каждом светодиоде порядка 2.5В, падение на диоде порядка 0.8В. Нехитрые расчёты показывают, что через каждый светодиод протекает ток порядка 120 мА, при питающем напряжении 14.8В. Это при том, что максимальный рабочий ток светодиодов редко превышает 30 мА, а 120мА — граничит с максимально возможным токов в импульсном режиме. Здесь ни о каких импульсах речи не идёт, т.к. в опеле они светятся постоянно. Ок, схема — дерьмо, думаю это понятно

Возникает вопрос, что делать?
Во первых, снимаем все диоды и все резисторы с платы. Можно положить «про запас», можно просто выкинуть, они нам больше не нужны. Если руки не из жопы, должно получиться вот так:

. а не как на фото с драйва, от некоего умельца (см.пару постов выше).

Далее, нужно рассчитать значения токоограничивающих сопротивлений, а также их мощность для конкретных светодиодов с конкретными параметрами. Пальцем в небо здесь не прокатит.
Я выбрал светодиоды «BL-FL7615URC, Светодиод «Пиранья» красный 80″ 3000мКд 660нМ (Ultra Red)»
Смотрим даташит и видим, что:
Значение прямого тока для него — 25мА;
Максимально допустимый ток в импульсном режиме — 150мА.
Падение напряжения — 1.95В

Теперь рассчитываем сопротивления. Нужно учесть что:
1. Фонарь должен светиться когда машина не заведена, т.е. напряжение в сети

12.1В.
2. Светодиоды должны быть в режиме и при напряжении 14.8В, когда машина заведена и оборотов порядка 2000.
3. Ток должен быть в пределах допустимого.

Не буду приводить расчёт, скажу лишь что для этих условий нужно взять 4 резистора наминалом 180 Ом, мощностью 0.25Вт.
В этом случае,
при напряжении 11.5В ток будет равен 21мА
при напряжении 14.8В ток будет равен 46 мА

Сравните, 46мА и 120мА в штатной схеме. В таком режиме светодиоды прослужат куда дольше, чем на штатной плате. И уверяю вас, светят отлично и при 11.5В и при 14.8В питающего напряжения.

Запаиваем всё в плату, получаем следующее:

«Пираньи» имеют обратное расположение выводов, поэтому при запайке их нужно развернуть на 180 градусов относительно ключей на плате.

Включаем, и видим следующее:

Это фото сделано в комнате с ярким освещением, но из-за яркости светодиодов, камера «не увидела» остального.

Кто-то может сказать, что у этих светодиодов видимый телесный угол всего 80 градусов и этого недостаточно. Однако учитывая что в самом фонаре есть рассеиватель, этого достаточно более чем.

Такие дела.

Да, ещё забыл.
Я обещал объяснить почему «По одной из ссылок, можно прочитать фразу «перепаивал эти пираньи толку нет через день какой нибудь да перегорит» и это не удивительно. Объясню почему»
Если поменять только светодиоды, ток через каждый, при напряжении 14.8В будет равен 184 мА. А максимально допустимый для них — 150 мА.

Лампы Opel Astra J Хэтчбек 1.6 115 л.с. id32087

Технические данные

Каталог запчастей

Маркировка автоламп

Ближний свет

с галогенной фаройH7 12V 55W PX26d
с биксеноновыми фарамиD1S 85V 35W PK32d-2
Дальний свет

с галогенной фаройH7 12V 55W PX26d
с биксеноновыми фарамиD1S 85V 35W PK32d-2
Поворотный свет

с биксеноновыми фарамиH11 12V 55W PGJ19-2
Дневной ходовой свет

с галогенной фаройW21/5W 12V 21/5W W3x16q
с биксеноновыми фарамиLED
Аксессуары, 1LEDDRL 1
Аксессуары, 2DAY1
Стояночный фонарь

с галогенной фаройW21/5W 12V 21/5W W3x16q
с биксеноновыми фарамиLED
Противотуманная фара

до 2012H10 12V 42W PY20d
от 2013H11 12V 55W PGJ19-2
Передний фонарь указателя поворота

PSY24W 12V 24W PG20/4
Вариант оснащения OPCPY21W 12V 21W BAU15s
Боковой фонарь указателя поворота

WY5W 12V 5W W2,1×9,5d yellow
Задний фонарь указателя поворота

W16W 12V 16W W2,1×9,5d
Задний фонарь

W5W 12V 5W W2,1×9,5d
Фонарь стоп-сигнала

W16W 12V 16W W2,1×9,5d
Фара заднего хода

H21W 12V 21W BAY9s
Задняя противотуманная фара

H21W 12V 21W BAY9s
Фонарь освещения номерного знака

W5W 12V 5W W2,1×9,5d
Дополнительный фонарь сигнала торможения

LEDОригинальная деталь
Плафон салона

W5W 12V 5W W2,1×9,5d
Светильник для чтения

W5W 12V 5W W2,1×9,5d

Федеральный интернет магазин Autocompas.ru:

Присутствие в 6 мегаполисах;

Ассортимент деталей более 16 млн.;

Наличие и цены от 516 поставщиков;

Свыше 30000 посетителей в день;

Консультации экспертов онлайн;

Наличный и безналичный расчет;

Работа со всеми регионами РФ;

Отгрузка от 2 до 24 часов;

Доставка ТК и почтой РФ.

© 2008-2020 Все права защищены: Parts Market, LLC; ООО Трейдмаркет запчастей

Автомобильные лампы для Opel Astra J [2009-2012] (Опель Астра J)

  • Артикул 160218
  • Код производителя 12972WHVB1

  • Артикул 108406
  • Код производителя OSR2880GR02B

  • Артикул 108470
  • Код производителя 127998000KX2

  • Артикул 108551
  • Код производителя 12972CVPBS2

  • Артикул 160174
  • Код производителя 64210

  • Артикул 108457
  • Код производителя 12362PRC1

  • Артикул 160177
  • Код производителя 64210NBS

  • Артикул 108169
  • Код производителя L20770

  • Артикул 108242
  • Код производителя OSR2825HCBI02B

  • Артикул 108467
  • Код производителя 12972CVSM

  • Артикул 108231
  • Код производителя OSR64210CBIHCB

  • Артикул 108312
  • Код производителя OSR2850WW02B

  • Артикул 108213
  • Код производителя OSR64211

  • Артикул 160217
  • Код производителя 12972PRC1

  • Артикул 108167
  • Код производителя L19535

  • Артикул 108225
  • Код производителя OSR2880CW02B

  • Артикул 108363
  • Код производителя OSR64211ULTHCB

  • Артикул 160182
  • Код производителя 64211NBS

  • Артикул 160183
  • Код производителя 64211NBSHCB

  • Артикул 160193
  • Код производителя 64210SUP

Санкт-Петербург, (812) 309-94-93
Салова 57к1И (вход с Кованько)
Комендантский проспект, 2 офис 3

Москва, (499) 350-32-48
Южнопортовая, 22, стр.1 (ТК Автомобили), 3 этаж, павильон 321

Регионы, 8-800-777-09-15
бесплатный звонок

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
