Замена замка багажника ваз 2114

Как поменять замок на багажнике ВАЗ 2113, 2114, 2115

Одна из «болячек» автомобиля ВАЗ-2114 — замок багажника, который часто приходит в негодность. Ездить с такой неисправностью тяжело, крышка подпрыгивает на кочках, может открыться. Оставлять машину без присмотра опасно — в салон легко проникнуть. Как происходит замена личинки замка багажника ВАЗ 2114?

Разновидности поломок замка багажника

Замок на багажник ВАЗ 2114 становится неисправным по разным причинам.

  1. Ломается личинка. Причина — вибрация от крышки багажника.
  2. Деформация. Виной этому становится сильный удар посторонним предметом.
  3. Исчерпание рабочего ресурса. Связано со стиранием запорного зуба или отламыванием. Деталь изнашивается и требует замены.
  4. Выход из строя силуминовых элементов. Требуется полная замена изделия.
  5. Износ уплотнителей. Крышка будет дребезжать, иногда открываться сама.

Проблему нужно решать установкой исправного механизма.

Внимание! Не всегда деталь требует замены. Иногда механизм нужно отрегулировать. По ошибке автомобилисты часто меняют исправное изделие на новое.

Как снять старый замок

Процесс снятия и замены на автомобилях хэтчбек (2113, 2114) и седан (2115) отличается, хотя принцип действий одинаковый.

Порядок снятия механизма на ВАЗ-2114:

  1. Убрать пластиковую накладку. Обивка крепится на 10 пистонах, которые достаточно поддеть отверткой. Откроется доступ к механизму.

  1. Открутить 2 болта ключом на «8». Производить действие нужно аккуратно, с одной стороны расположены клеммы, отвечающие за стеклоочиститель и стоп-сигнал на спойлере.

  1. Достать неисправный элемент.

Если крышка не закрывается, требуется регулировка.

Снятие и замена замка багажника седана ВАЗ-2115:

  1. Демонтировать пластмассовую накладку, открепив пистоны.
  2. Доступ к неисправной детали открыт, нужно выпрямить тягу привода. Вывернуть соответствующий винт (не до конца). Достать тягу из втулки.

  1. Перейти на рычаг цилиндра. Вывести тягу механизма, достать.
  2. Открутить 3 гайки изделия и демонтировать. Открутить болт крепления цилиндра и снять.

Замена замка багажника на ВАЗ-2113 2114 2115

Старый механизм снят, нужно установить новый. Процесс обратный демонтажу.

Внимание! В целях экономии некоторые владельцы «Лада» 2113 и 2114 советуют разобрать механизм и заменить изношенные элементы. Такой ремонт помогает временно.

Замена личинки производится на снятом замке. Нужно проверить состояние пружины. Если элемент слабый, требуется поменять.

При установке нового элемента не нужно сразу затягивать болты — багажник не будет закрываться. Рекомендуется отрегулировать положение крышки фиксаторами. Болты затягиваются медленно. Так получится произвести регулировку, чтобы крышка плотно закрывалась. Нужно проверить уплотнители. При износе элементов крышка бьется о кузов, создаются вибрации.

Замок багажника семейства «Лада-Самара» часто выходит из строя. Одна простая переделка поможет избавиться от проблемы. Достаточно установить изделие от «Лады-Гранты».

  1. Изготовить крепление из уголка 40 х 40 мм.

  1. Установить заглушку личинки на крышке.
  2. Подключить провода. «Запитаться» от элементов, идущих к дворнику. Один провод (белый с синей полосой) подключается к приводу замка, другой (желтый с голубой полосой) — к концевику.
  3. Установить новое изделие, отрегулировать, убедиться в работоспособности.

После произведенных действий получаем надежный и долговечный механизм, который не откроется самостоятельно и не будет дребезжать.

Перед началом работ нужно отсоединять клемму (-) с аккумулятора для безопасности.

Заключение

Для замены изделия не требуется особых навыков и опыта — процедуру можно произвести самостоятельно. Если все сделать правильно, крышка перестанет дребезжать, не будет открываться на ходу.

Замена замка багажника ваз 2114

Ну незнаю каму как но помоему городить замки от других моделей какраз больше гемороя с доработкой и подгонкой механизмов чем на уже готовую конструкцию замка поставить втягивающее которое с лёгкостью открывает штатный замок .Свою конструкцию устанавливаю лет 10 и проблем с работой ни у кого не встречал. Да и проблдем со скрипами и стуками нет.

В стоковом силуминовом замке разбалтывается все.А на замке капота 2110 запорные органы из стали-напильник их не БЕРЕТ-скользит .не спорю-с установкой и регулировкой пришлось повозиться.

$@#Y@
Причём упорные резинки крышки багажника можно настроить так что крышка подпрыгивает слегонца.

У меня на обычным активаторе такое тоже было.

ТЕХНИК
Это скорее описание того что получилось, чем установки

И если из описания непонятно , как делать и лень пойти в магазин и повертеть в руках такой замок, то лучше пользоваться стоковым и менять раз в 3-5 лет.

А принцип расположения замка капота 2110 таков, что центрирующий штырь НЕ НУЖЕН( от 2110 до приор-его нет).

так вот я и прошу объяснить в чем отличие то от багажниковского 10ого замка. Только то что в другой плоскости? Или там как то стопорится что то

А принцип расположения замка капота 2110 таков, что центрирующий штырь НЕ НУЖЕН( от 2110 до приор-его нет).

так вот я и прошу объяснить в чем отличие то от багажниковского 10ого замка.

liv
Замок багажника Волга 3110 .Этот может встать на родное крепление.Останется только ответную скобу подобрать.

[quote=»ТЕХНИК»]liv
Замок багажника Волга 3110 .Этот может встать на родное крепление.Останется только ответную скобу подобрать.

Автор: fath [Свой человек в форумах: 126]
Дата: 22 Окт 2008 10:36

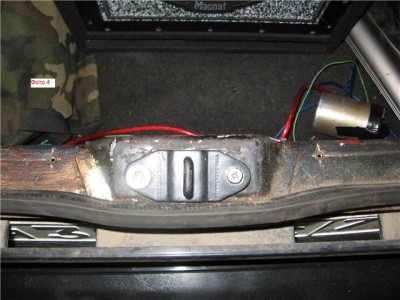

У меня на девятке стоит замок от волги. Вписался четко даже пластиковую облицовку не трогал. ничего к замку приариать не надо все отверстия совпадают. Изготовлена была только пластина с петлей.В данной конструкции центрующая втулка не нужна т.к. петля зацепа распологается вдоль машины. В экслуатации уже 3 года все нормально. 😎

Изготовлена была только пластина с петлей.

Ну а готовый фиксатор берется от калины

Описание:Фиксатор замка багажника 1118
Размер файла:70,34 KB
Просмотрено:182 раз(а)

скоба такая плохо подходит.

скоба такая плохо подходит.

Присмотрись к моим фото:наша лята закрывается не перпендикулярно брусу.Я сгибал по чуть-чуть болт и каждый раз мерял,а потом по высоте регулировал-чтоб не люфтило и не сильно плотно закрывалось.

http://s47.radikal.ru/i115/1005/de/0a097668f2f3.jpg
ракурс немного не тот, носмысл понять можно.Рад что замок 3110 подходит хорошо.Отчетик выложишь.

Вот дайте мне гарантию

Иногда охата на болт дверь прикрутить))))

Вот дайте мне гарантию, что замок от волги не будет скрипеть

У меня не скрипит и не болтается ,закрывается хорошо.

Калиновская не подойдет, надо что-то толще, D=6мм где-то.

У меня болт D=8мм чуть обточенный — зашибись,как раз!

В чем проблема? В багажник легко попасть через салон, как в 400-м москвиче

У меня не скрипит и не болтается ,закрывается хорошо.

И смысл? Один мой отчетик уже объединили с флудовой темой

Смысл есть, наша благодарность:)

Вот дайте мне гарантию, что замок от волги не будет скрипеть тогда пойду куплю его, сделаю какую нибудь ответку и поставлю

Цена замка от Волги 200 руб , а ты от нас гарантию требуешь .Путевых отчетов с таким замком нет-сам же видишь! Купи и попробуй ,тем более переделок там «с гулькин ***»!Если боишься или руки немного не с того места то сделай по чьему-нибудь примеру .

Основные аспекты регулировки замка багажника и установки электропривода ВАЗ 2114-2115

Современный мир таков, что даже в собственном дворе оставить машину с неисправным замком — достаточно опасное дело, что уж говорить о дальних путешествиях. Если вы заметили характерные симптомы неисправности детали, нужно немедленно взять ситуацию под контроль. В данной статье будет освещен замок багажника ВАЗ 2114. О неисправностях, замене и установке – читайте в статье.

Регулировка и ремонт замка крышки багажника и капота ВАЗ четырнадцатой модели

Если багажник открывается сам по себе, это значит, что в машине завелся призрак или пора привести замок в порядок. Скорее второе, чем первое, поэтому если крышка плохо прилегает или открывается, когда машина наскакивает на кочку, ее нужно отрегулировать и проверить запорный «зуб замка». Это элемент, который при закрытии заскакивает внутрь замка, за счет чего деталь заблокирована.

Если на месте, где находится деталь есть потертость, значит можно произвести замену полностью с опорной площадкой. Если багажник издает странные звуки, например, шатается, возможно, вышел из строя уплотнитель.

Итак, причины неисправности следующие:

  • требуется подкрутить или демонтировать уплотнители;
  • запорная площадка или шток находятся в неудобном положении;
  • появились зазоры или лопнула сердцевина устройства.

Нужно помнить, что замена замка багажника осуществляется полностью, потому как конструкция отпирания двери и капота не подлежит разбору (автор видео — Дима Прокофьев).

Инструкция по демонтажу и замене механизма

  1. Купить подходящее устройство. Можно выбрать подходящую деталь для автомобиля Лада Гранта. Это хороший вариант, так как в нем есть электропривод и концевик. К сожалению, при установке детали этого варианта придется установить собственное крепление, можно сделать его из стального угла небольшого размера, например, 40*40*4 мм.
  2. Уголок можно вырезать подходящим инструментом, например, болгаркой. При этом важно учитывать размеры купленного устройства, а также места, где он будет установлен.
  3. Изготовленную металлическую деталь нужно покрыть подходящим цветом.
  4. Затем заглушить отверстие от ранее установленного замка. Для этого можно воспользоваться заглушкой от ручного стеклоподъемника. Ее тоже нужно покрасить идентичным цветом.
  5. Если при монтаже изделия необходимо было избавиться от дворника, можно воспользоваться идущими от него проводами и подключить один к приводу детали, а второй к разъему монтажного блока.
  6. Вернуть кронштейн и закрутить готовое устройство фиксации.

Фотогалерея «Замена замка»

На фото предоставлена дополнительная информация о демонтаже устройства.

Алгоритм установки электропривода замка крышки багажника

Электропривод багажника ВАЗ 2115 и ВАЗ 2114 лучше всего устанавливать из стандартного комплекта.

Для монтажа нужно подготовить:

  1. Трос, изготовленный из металлического материала. Его размеры 1,5 мм на 0,5 м.
  2. Несколько проводов около 5 метров длиной каждый, для контактного подключения.
  3. Болты-саморезы.
  4. Контактные группы от клеммной колодки.
  5. Кнопка для открытия замка.
  6. Держатель и предохранитель.

Электрозамок

Работа происходит таким образом:

  1. Нужно 7 ключом зафиксировать втулку и при помощи отвертки отвернуть стопорный винт тягового механизма. Под винт установить шайбу.
  2. Из подготовленного комплекта с электрическим приводом изготовить крюк диаметром около 20 мм. Эту деталь зацепить за винт замка и рейку электропровода. Реле установить на багажник используя болты-саморезы.
  3. Скрепить пластину с активатором, оставив зазор около 15 мм, после чего установить непосредственно активатор. Делается это при помощи болтов-саморезов.
  4. Из заготовленного тросика сделать тягу, которая соединит рычаг изделия с рейкой. Соединить деталь со стопорным механизмом и язычком изготовления.
  5. Подключая провода, трос можно провести при помощи монтажа роликового механизма, который имеется в стеклоподъемнике. Остальные провода нужно спрятать под потолком автомобиля, затянув под обшивку салона.
  6. Далее следует обычное подключение к аккумулятору и установка предохранителя.

Видео «Замок багажника ваз 2114»

Больше информации об устройстве фиксации можно узнать из ролика от автора Евгений Чашков.

Замок багажника ВАЗ 2114 – регулируем механизм и устанавливаем электропривод!

Регулировка и ремонт замка багажника на ВАЗ 2114 легко сделать своими руками. Некоторые владельцы также устанавливают электропривод, чтобы можно было открывать багажник из салона авто без использования ключа. Как отремонтировать, заменить замок и установить электропривод рассмотрим в этой статье.

1 Регулировка и ремонт замка крышки багажника и капота ВАЗ 2114

Регулировать замок багажника обычно приходится в тех случаях, когда крышка самопроизвольно открывается при движении, закрывается недостаточно плотно, с усилием или не закрывается вообще. Если багажник постоянно открывается, например, при движении по кочкам, нужна регулировка крышки, скорее всего, стерся или сломался запорный «зуб» замка, который входит внутрь площадки при закрывании. Замена опорного механизма осуществляется после снятия замка. Его можно выбить из корпуса и заменить новым, при этом можно заменить и опорную площадку, особенно если в месте запирания есть характерный износ.

Если багажник скрипит, шатается и т. д., скорее всего, произошел износ уплотнителя, который влияет на положение крышки багажника.

Похожие статьи

Уплотнители можно заменить или отрегулировать, так как их можно выкрутить, это также позволит отрегулировать багажник по высоте. Если багажник не закрывается, причин может быть несколько, самая частая из них – неправильное положение запорной площадки или штока, на который крепится запорный механизм. Если появились зазоры, то регулировка багажника осуществляется с помощью подпотолочных креплений по краям в районе закрывания крышки.

Если замок багажника не закрывается, значит, силуминовые детали (сердцевина) лопнула, что означает необходимость полной замены замка. На ВАЗ 2114 и других моделях семейства механизм отпирания дверей и капота неразборный, поэтому замена производится полным комплектом.

2 Снятие и замена замка двери багажника ВАЗ 2114

Чтобы провести ремонт и снять замок, необходимо иметь набор стандартных отверток и ключ на 8. Перед началом работ нужно снять обшивку двери багажника, которая крепится к металлической части десятью пластмассовыми клипсами с резьбой по всему периметру, и пластиковый кожух замка.

Теперь выньте обшивку, открутите гайку крепления замка к панели и отверните провода массы, стоп-сигнала и редуктора заднего дворника. Далее открутите правую гайку и снимите внутренний замок с креплений. Оцените состояние пружины – если она обжата или слаба, ее необходимо заменить. Помимо пружины можно также проверить состояние внутренней личинки замка.

Помните, что замок на ВАЗ 2114 не разбирается, поэтому если из строя вышла сердцевина или опорный механизм, частичный ремонт, скорее всего, не поможет, замок нужно полностью менять. Установка нового замка производится в порядке обратном снятию, при этом перед полной затяжкой болтов крепления отрегулируйте положение двери с помощью фиксаторов и только после этого затяните болты на максимум.

Что касается замка капота на эту модель, то самой частой проблемой является обрыв тягового механизма (тросика) капота, который необходимо заменить. Если обрыв произошел со стороны салона, замок капота можно ремонтировать с помощью плоскогубцев, которыми следует вытянуть трос и установить на его место новый.

В случае обрыва троса с внешней стороны капота вытащить его сложнее, для этого придется залезать под капот и тянуть механизм к левой стороне. Если замок капота просто замерз, используйте специальные жидкости или фен для обогрева. Если это не помогает, можно попробовать вскрыть замок капота плоской отверткой со стороны радиатора, если отсутствуют пластиковые дефлекторы.

Читать еще:  Как отключить омыватель фар ниссан кашкай

3 Электропривод замка крышки багажника на ВАЗ 2114

Самым популярным и простым способом установки электропривода на крышку багажника на ВАЗ 2114 является подсоединение универсального комплекта электропривода. Для этого необходимы:

  • металлический тросик в оболочке сечением 1,5 мм и длиной 0,5 м,
  • пара контактных проводов подключения (4–5 метров каждый),
  • саморезы с расширенными шляпками,
  • контактные группы от клеммной колодки,
  • кнопка открытия замка,
  • предохранитель,
  • держатель.

Первым делом нужно зажать ключом на 7 резьбовую втулку на корпусе замка и, удерживая ее обычной отверткой, отвернуть стопорный винт тягового механизма. Под него необходимо установить шайбу чуть большего, чем стандартный, диаметра.

Из комплекта с электрическим приводом замка следует сделать крючок из стальной проволоки диаметром 20 миллиметров, который нужно зацепить за стопорный винт замка (под установленной шайбой) и за рейку электропривода. Реле электропривода можно закрепить на усилитель крышки багажника при помощи саморезов.

После этого нужно соединить пластину из комплекта с активатором с помощью болтов крепления замка таким образом, чтобы между язычком замка и пластиной оставался зазор примерно 15 мм. Далее устанавливается сам электрический активатор. В зависимости от формы место установки может различаться, в нашем случае активатор имеет прямоугольный корпус. Закрепить активатор можно двумя или тремя саморезами к корпусу багажника.

Далее следует изготовить тягу из отрезка тросика, она будет соединять рычаг замка с рейкой электропривода, и соединить тросик со стопорным механизмом и язычком замка. Теперь можно приступать к подключению проводов. Трос можно также провести с помощью установки роликового механизма, для этого потребуется механизм стеклоподъемника от любого «классического» ВАЗа, винт с шайбой и втулки. Ролик устанавливается на место редуктора стеклоочистителя. Длину троса подбирайте таким образом, чтобы он не провисал, но и не слишком сильно отводил защелку замка. Провода прокладываются по периметру двери багажника под обшивкой потолка.

Минусовой провод активатора соединяется с металлом так, чтобы во время эксплуатации он не повредился. Плюсовой контакт от активатора прокладывается к месту установки кнопки (лучше всего в отверстие возле прикуривателя, там есть свободное место, или в центральный тоннель). Подключаем провод к аккумулятору, протаскивая его через отверстие возле вакуумного усилителя тормозов, и устанавливаем предохранитель.

Как сделать замену личинки замка багажника на ВАЗ-2114

Личинка замка, что запирает багажник или ту же дверцу, – это особый элемент, обеспечивающий необходимый уровень секретности. Данная деталь представляет собой цилиндр, снабженный набором подпружиненных штифтов. Последние разрешают сдвинуть язычок замка, но только если вставленный ключ имеет определенную комбинацию зубцов. Исправная личинка обеспечивает защиту названного выше отсека автомобиля от несанкционированного вскрытия. Соответственно, выход из строя детали – это проблема, нуждающаяся в оперативном устранении. Многие владельцы машин ВАЗ модели 2114 предпочитают чинить все поломки самостоятельно. Беда лишь в том, что не всем понятно, как конкретно осуществляется замена личинки. Об этом расскажем далее.

Причины отказа

ВАЗ-2114 – очень приличная машина, но замок, установленный на ее багажнике, весьма слаб. Как правило, проблемы с личинкой возникают, когда владелец пытается отпереть отсек в холода. Замерзшая внутри влага фактически блокирует механизм, и человеку приходится прикладывать значительные усилия, что провоцирует слом стопорного кольца и выпадение цилиндра из гнезда, расположенного над ручкой.

Кроме того, с течением времени стираются внутренние штифты личинки. В итоге цилиндр начинает проворачиваться с пробуксовкой или вообще не реагирует на попытки. Водителю приходится долго подбирать оптимальное положение ключа, что крайне неудобно.

В числе прочего, стоит понимать, что сам замок рассматриваемой модели ВАЗ изготовлен из силумина – алюминиевого сплава заметно более слабого, чем дюраль. Это приводит к быстрому выходу из строя всего механизма, ведь сама дверца багажника крепится к кузову только с его помощью.

Снимаем старый замок

Личинка замка накрепко вбита в механизм, и потому без его полного демонтажа замену осуществить не получится.

Подготовьте следующие инструменты:

  • 8-миллиметровый торцевой ключ;
  • комплект крестообразных отверток;
  • маркер.

Сначала снимите декоративную обшивку багажной двери. Она установлена на 10 пластмассовых фиксаторах. Под нею расположен защитный кожух самого замка – открутите удерживающие его шурупы и демонтируйте элемент.

Далее надо обрисовать запирающий механизм маркером и отвернуть ключом держащие его гайки. Позднее установка замка по нанесенным контурам облегчит его регулировку, или даже при удачном стечении обстоятельств сделает эту процедуру вовсе лишней.

Чтобы в работе не мешали провода, спрятанные под обивкой, отодвиньте их в сторону и временно приклейте полоской изоленты. Снимите замок со шпилек и осмотрите его на предмет повреждений – при наличии таковых его придется менять.

Нюансы замены

Личинку конкретно для багажника вы в продаже не найдете, но вполне сгодятся те, что предназначены для боковых дверей модели 2109.

Родной комплект цилиндров с ключами и замком багажника стоит примерно 400 рублей. В каталогах он значится под артиклем 21140610004520. Есть и более дорогой аналог от ДААЗ (21140-610004520). Он стоит на 50 целковых дороже. Учтите также, что корпус замка неразборный, то есть, чтобы вытащить личинку, придется изрядно повозиться.

Установка личинки

Итак, вы сняли замок, и теперь необходимо извлечь из него фиксирующую главную пружину пластину. С этим особых проблем не возникнет, как и с демонтажем направляющей.

Сложности появляются при снятии отталкивающего механизма. Он держится на шарнире. Чтобы последний вытащить, необходимо сбоку, против его торца высверлить отверстие диаметром не более 3,5 миллиметра.

Через образовавшуюся дырку штырек просто выбивается молотком. Лишь после этого вы сможете получить доступ к собственно личинке.

Названный элемент запирающего устройства фиксируется специальным штифтом. Поскольку старый цилиндр вам не понадобится, то можете смело и его вышибать, не заботясь о целостности.

На место старой личинки поставьте новую. Закрепите ее укороченным до нужного размера 50-мм гвоздем – он легко входит в отверстие штифта. Данное обстоятельство впоследствии может создать проблемы – импровизированный штырек способен самопроизвольно выпасть от вибрации. После этого замку, разумеется, вновь понадобится ремонт. Чтобы избавить себя от необходимости тратить время, промажьте фрагмент гвоздя силиконовым герметиком.

Варианты

Если у вас отсутствует особая тяга к проведению слесарных работ, то рекомендуем не экспериментировать, а приобрести замок в сборе – установка его занимает 20 минут с перекурами.

Альтернативой механическому запору следует считать электрический. Данное устройство отличается большой надежностью и позволяет отрывать дверцу багажного отделения, не вылезая из-за руля. Недостаток такого замка – дороговизна.

Как произвести регулировку багажника на ВАЗ?

Регулировка багажника ВАЗ поможет избавиться от надоедливого громыхания в задней части автомобиля во время поездки. У многих автолюбителей, которые купили одну из моделей ВАЗ, возникает вопрос: а что делать с этим шумом? Попытки сменить замок чаще всего приводят к неудаче, ничего не меняется. Какие меры стоит предпринять в таком случае?

Возникновение проблемы

Новомодный дизайн кузова многих моделей ВАЗ стал началом проблем. Во многих автомобилях владельцы замечают неприятные шумы и хлопки с задней стороны кузова. Эти громкие звуки раздаются, когда машина проезжает по неровностям и дверка багажника начинает стучать. Скорее всего, этот недочет получился в результате того, что тест автомобиля проводился в пригодных для поездки условиях — на ровном дорожном покрытии. В идеальных условиях трудно заметить неправильное положение запорной площадки или штока. Кроме того, зазор обычно появляется только после поездки по некачественному покрытию из-за вибрации, возникающей в стыках.

Еще одна причина — износ механизма закрывания. Из-за этой проблемы открывается багажник на ходу ВАЗ 2114. Такая же ситуация возникает и у других моделей. Это происходит из-за того, что запорный зуб замка или сломался, или почти полностью стерся. Казалось бы, что здесь такого, ведь можно взять и поменять замок на новый. Но проблема останется, если не изменить подход к ней. Основной замочный механизм закрывания нужно заменить на устройство другого типа.

Также причинами того, что багажник самопроизвольно открывается во время движения автомобиля, могут стать поломка силуминовых деталей или износ уплотнителя.

В любом случае придется менять механизм, но на что?

Варианты замены

Первый вариант банален до невозможности — купить аналогичный замок. Причем понадобится купить полностью весь замок, а не отдельную его деталь, ведь конструкция механизма неразборная. Замена производится при полном демонтаже старого замка. Это решение стоит рассматривать как временное, так как технология производства та же, и проблемы останутся. Со временем придется менять и новый замок. Единственная положительная сторона такого решения — это вполне дешево.

Второй вариант предполагает полную замену механического замка на электрический контролируемый привод. Что это дает?

  1. Надежное закрывание багажника.
  2. Возможность контролировать положение задней дверцы с места водителя.

Установка такой системы — не самое дешевое удовольствие, зато окончательный результат действительно порадует пользователя. Электронный привод куда удобнее в обращении и является надежной заменой механическому аналогу.

Демонтаж старого замка

Перед заменой придется демонтировать старый механизм закрывания, а это не так просто.

В качестве примера будет взята модель ВАЗ 2114.

В работе пригодятся такие инструменты:

  • набор крестовых отверток;
  • ключ на 8.

Последовательность замены следующая:

  1. Первым делом, чтобы не повредить внутреннюю обивку багажника, снимаем десять пластиковых креплений, а потом пластиковый кожух с замка.
  2. Снимаем обшивку, после чего откручиваем гайку, которая закрепляет замок на месте.
  3. Отворачиваем провода, которые мешают.
  4. Далее необходимо открутить правую гайку крепления и снять внутреннюю часть замка с креплений.
  5. Можно осмотреть целостность пружины и сердцевины. Если эти детали имеют дефекты, значит, проблема в механизме. Менять придется в любом случае все.

Если вам ближе экономный вариант замены на новый механический замок, то его монтаж производится в обратном порядке по описанию.

Установка привода

Регулировка положения крышки багажника возможна, если вместо механического замка установить электронное устройство, в данном случае — привод. Для его монтажа понадобятся:

  • универсальный набор установки привода для машины;
  • металлический тросик с сечением 1,5 мм и 500 мм длиной;
  • два контактных провода подключения по 4,5 м;
  • саморезы с широкими шляпками;
  • кнопка открывания для замка;
  • фиксатор;
  • предохранитель;

Устанавливаем привод на подготовленное место, согласно инструкции. Далее придется внести несколько поправок в конструкцию:

Открывание багажника ВАЗ производится при помощи нажатия кнопки, которую можно установить в салоне.

Регулировка электронного устройства производится по вложенной инструкции. Все остальные нюансы, которые стоит учесть при монтаже устройства в моделях ВАЗ, были указаны.

Установка замка багажника гранта на 2114

Замок багажника Калины на ВАЗ 2109: реальность или миф?

Замок багажника Калины на ВАЗ 2109 можно поставить или нет? И почему именно этот механизм нужно выбирать? В данной статье постараемся пролить свет на все эти вопросы. Замок багажника на ВАЗ 2109 в один прекрасный момент стал настоящей проблемой. А началось все неожиданно – на кочках открылась ляда, как оказалось – оборвало зуб. Дело было очень ранним утром, поэтому привязал дверцу к кузову и поехал дальше, новый замок (и ответную часть к нему) установил чуть позже в тот же день. Но дальше начались проблемы – замки багажника менял каждые полгода-год, а однажды попался такой дряной, что зуб у него развалился через пару недель.

Проблема, казалось бы, не очень серьезная, но как она напрягает – это не передать словами. И пару месяцев назад началось все заново – ляда стучит о кузов, на кочках вообще невыносимо. Пока были холода, не затевал ремонт, но вот при первых лучах весеннего солнышка решил выбраться к машине и посмотреть, что да как. Вот тут-то и начнется повествование о том, как мне удалось решить (пока что частично) эту проблему.

Замена и регулировка замка двери на ВАЗ 2109

Конструкция замков передних дверей всех автомобилей и задних дверей автомобилей ВАЗ 2109/21099 принципиально одинакова, основное отличие замков в том, что в наружных ручках передних дверей установлены цилиндры выключателей замков (личинки). Замки дверей ВАЗ 2109/21099 не разборные и ремонту не подлежат. В случае поломки требуется их замена.

Итак, для этой работы понадобится: вороток или трещотка с головкой «на 8», удлинитель, отвертка плоская, новые замки.

Каталожные номера замков дверей ВАЗ 2109:

  • замок наружный для дверей ВАЗ 2108-15: правый — 21080610501400, левый — 21080610501500;
  • замок внутренний для передней двери ВАЗ 2109: правый — 21080610501210, левый — 21080610501310;
  • замок внутренний для задней двери ВАЗ 2109: правый — 21090620501210, левый — 21090620501310.
  1. Необходимо будет полностью снять обшивку передней двери. Вынимаем защитную плёнку двери, отжав уплотнитель от трёх пружин зажима.
  2. Отсоединяем две тяги. Одну от внутреннего замка и другую от ручки выключения замка.
  3. Откручиваем со стороны торца двери два винта крепления замка двери и вынимаем его.
  4. Откручиваем два винта крепления внутренней ручки замка и выводим ручку из паза двери.
  5. Вынимаем замок двери и меняем его на новый, отсоединив тяги.

Как отрегулировать замок двери ВАЗ 2109:

  • следует вытащить пластиковый паз и открутить/закрутить его в соответствии с регулировкой. Таким образом, достигается верная настройка замка запирания.
  • для регулировки закрывания двери «не на ключ», необходимо менять положение фиксатора на кузове. Кстати, изменение положения этого фиксатора может способствовать снижению шума и усилий при закрывании двери.

Замок багажника на ВАЗ 2109 от Калины – можно ли поставить?

Забив аналогичный запрос в поиск, я нашел скудную информацию о том, что люди действительно ставят замки с Калины на свои девятки, после чего забывают обо всех проблемах. Как мне показалось, я тоже смогу о них забыть, поэтому в голове составил примерно такой список:

  • Замок от Калины (как оказалось во время поисков, нужен от седана, а не от хэтчбека, они разные по конструкции).
  • Ответная часть, которая крепится к кузову. Кстати, она идеально становится на девятке, никаких лишних отверстий сверлить не придется. Но есть мелкие нюансы, о которых будет рассказано дальше.
  • Установка замка Калины подразумевает, что открываться багажник будет только электроприводом (или рычагом изнутри). Поэтому нужно взять комплект для центрального замка – один мотор-редуктор, все причиндалы идут с ним (саморезы, планка).
  • Для электропроводки нужна кнопка, реле необязательно устанавливать, так как это лишь нагрузит всю схему. А вот предохранитель на 16 А максимум стоит поставить. Но хватит с головой и на 8 А.
Читать еще:  Какой антифриз в пежо 308

Потом оказалось, что еще нужно две пластиковых или резиновых заглушки – подобрать можно, наведавшись в любой магазин автозапчастей.

Вот это все в кучу собрал, скупился, осталась одна важная деталь – кронштейн для крепления. Судя по отзывам людей, нужно использовать уголок 30Х30 мм. Ничего подходящего не нахожу, делаю из планки уголок и открываю дверцу, чтобы все пробовать.

Регулировка и снятие фиксатора, а так же замена замка багажника на ВАЗ 2108, ВАЗ 2109:

Снятие: 1) В начале операции снимите обшивку с крышки багажника, для этого:

Сперва с помощью отвертки подденьте «10» пистонов и после чего извлеките их.

А после извлечения, снимите обшивку с крышки багажника автомобиля.

2) Когда обшивка будет снята, выверните с помощью гаечного ключа или воротка с накидной головкой, две гайки которые крепят замок к крышки.

Примечание! При отворачивание гаек будьте аккуратны, потому что сразу же за одной из этой гайки располагается две «минусовых» клемы, которые можно очень легко повредить!

3) Далее когда гайки будут вывернуты, отсоедините эти две «минусовых» клемы от металлической шпильки.

4) И после чего снимите замок с крышки багажного отделения.

Теперь перейдем к снятию и регулировки фиксатора.

Примечание! Если вы его не хотите снимать и знаете то что он у вас хорошо отрегулирован, то в таком случае продолжите свое чтение ниже, в пункте «Установка»!

Процесс установки замка на ВАЗ 2109

Вот тут начинается самое интересное – или я везунчик, или же другим счастья перепало меньше, но оказалось, что замок с Калины идеально становится на кронштейн, который уже прикручен к ляде под мотор заднего дворника. Правда, пришлось немного лепестки выгнуть и рассверлить дырки (со стороны багажника). Нашел фото замка Калины, пунктиром показал лишние части – их обрезать при помощи болгарки или ножовки.

Недостаток кронштейна такого я ощутил сразу же – соединение немного хлипкое, поэтому замок может сместиться и в итоге не закроется багажник девятки. Чтобы сделать крепче стыковку, нужен капитальный уголок. Вот во время поиска и попалась мне пластина с перфорацией. Из нее сделал уголок, вырезал отверстие под рычажок замка (который открывает багажник). На фото вы можете увидеть этот уголок. Его устанавливаете на ляду и крепите к нему замок. Жесткость достаточная, поэтому дверца не откроется на ходу.

Впрочем, даже в случае использования первого кронштейна, вероятность открывания багажника крайне низкая. А теперь об ответной части. На фото вы можете видеть, что она прикручена теми же болтами, что и родная, в те же отверстия. Одно но – пришлось слегка приподнять, для этого использовал две шайбы, устанавливаемые под гайки крышки ГБЦ классики. Они красиво становятся, большая площадь опоры, петля в итоге не двигается в стороны.

Для реализации электропривода открывания замка Калины на ВАЗ 2109 был выбран мотор-редуктор с двумя проводами. С пятью брать смысла нет – нет необходимости в концевике. Проверьте, как работает привод – шток находится в среднем положении, при подключении к питанию (минус на синий, плюс на зеленый) происходит втягивание, при обратной полярности – вытягивание. Поэтому пляшите именно от этих параметров, для меня удобнее оказалось использовать режим втягивания, так как мне он кажется наиболее подходящим.

То ли сейчас все начали активно ремонтировать свои машины, а заодно и дома, но не нашел провода с сечением около 0,75 кв. мм. Ну максимум полтора! Нет нигде, есть желто-зеленый (для заземления), да и тот 2,5 кв. мм. Поэтому выбор пал на двужильный, сечение каждой жилы 0,5 кв. мм. Такие обычно китайцы в своих магнитофонах бытовых применяют. Прикрутил к планке мотор-редуктор и установил на дверцу багажника. На рычажок замка прикрутил, если честно, не знаю, как ее правильно назвать. Пусть будет это переходник, которым соединяются тяги замка и спица привода. Наверное, так и будет правильно, а если нет, то поправьте меня. На фото они слева в пакетике лежат.

Вот такие дыры появились после того, как убрал все «лишнее» И теперь осталось дело за малым – кинуть провода в такой последовательности: прикуриватель – кнопка – вывод (зеленый) моторчика. Синий, как вы понимаете, нужно прикрутить к массе, благо болтов и гаек там полно. И самое смешное — я ведь убрал дворник и у меня уже до подрулевых переключателей как минимум три провода лежит! Прозваниваю — выбор падает на белый с голубой полоской, его и использую в качестве питающего. А купленный провод пригодится для чего-нибудь другого. Вот и все, пробуете, оцениваете, при необходимости ослабляете крепление и смещаете в нужную сторону корпус замка. А теперь один маленький «бонус». На замке багажника Калины есть концевой выключатель, а его я планирую использовать для включения подсветки багажника. Думаю, синяя светодиодная лента окажется в самый раз.

А чтобы сделать все, как положено, то придется использовать эту схему с реле. Вероятность повреждения кнопки сводится к нулю. И настало время итог подвести, сосчитать затраты:

  • Замок Калина седан — 450 рублей.
  • Ответная часть — 135 р.
  • Электропривод — 170 р.
  • Кнопка — 60 р.
  • Провод — 50 р.
  • Планка — 33 р.
  • Всего — 898 рублей.

Целесообразно? Мне кажется, что да, ведь за три года поменял не меньше шести замков! Так же как и целесообразно установить ГБО, чтобы экономить на топливе. Каждый замок в среднем 400 р стоит (когда-то они были по 350, а потом пошло подорожание). Поэтому лучше сделать раз и надолго. И если вы попали сюда, то явно столкнулись с подобной проблемой. Ее можно решить, делайте это, не бойтесь, хуже не сделаете. Отписывайтесь в комментариях, делитесь своим опытом. Возможно, кто-то пробовал замок Гранты? В чем преимущества?

Не нашли интересующую Вас информацию? на нашем форуме.

Снятие замка и замена личинки

Конструкция замка багажника на Ладе Калине состоит как бы из двух частей: личинки, куда вставляется ключ и самого механизма блокировки двери. Все это отсоединяется по отдельности и ниже более подробно об этом будет написано.

  • Если вам необходимо заменить личинку, то снять ее довольно просто. Можно сделать это с помощью глубокой головки на 8 и плоской отвертки. Ниже показано, какие болтики необходимо открутить, чтобы освободить эту деталь вместе с корпусом.
  • Теперь, когда болты откручены, берем пластиковую отвертку и поддеваем ей пластиковый фиксатор, который крепит тягу к корпусу личинки. Для наглядности ниже представлена фотография, где хорошо видно, что нужно сделать:
  • Затем, аккуратно берем личинку, чтобы не выскочила ее пружина, которая находится внутри. Если нужно заменить деталь, то ставим взамен новую и собираем все в обратном порядке.
  • Если же необходимо снять полностью весь механизм, то дальше придется еще немного поработать. Сам механизм блокировки двери откручиваем большой крестовой отверткой, там всего лишь два болта:

Когда все сделано, нужно немного потянуть на себя и он без труда вынимается, остается только лишь отсоединить штекер с проводами питания от данной конструкции:

Вот и весь ремонт, на который уйдет около получаса времени при наличии нужного инструмента и данного руководства. Установку всех снятых деталей, купить которые можно абсолютно в любом автомагазине, производим в обратном порядке. Надеюсь, что кому-то помог этим фото-отчетом на примере своей Лады Калины универсал.

Замок багажника на ваз 2114 – регулировка и замена

Установка электропривода на багажник

Первым делом нужно зажать ключом на 7 резьбовую втулку на корпусе замка и, удерживая ее обычной отверткой, отвернуть стопорный винт тягового механизма. Под него необходимо установить шайбу чуть большего, чем стандартный, диаметра.

Из комплекта с электрическим приводом замка следует сделать крючок из стальной проволоки диаметром 20 миллиметров, который нужно зацепить за стопорный винт замка (под установленной шайбой) и за рейку электропривода. Реле электропривода можно закрепить на усилитель крышки багажника при помощи саморезов.

После этого нужно соединить пластину из комплекта с активатором с помощью болтов крепления замка таким образом, чтобы между язычком замка и пластиной оставался зазор примерно 15 мм. Далее устанавливается сам электрический активатор. В зависимости от формы место установки может различаться, в нашем случае активатор имеет прямоугольный корпус. Закрепить активатор можно двумя или тремя саморезами к корпусу багажника.

Далее следует изготовить тягу из отрезка тросика, она будет соединять рычаг замка с рейкой электропривода, и соединить тросик со стопорным механизмом и язычком замка. Теперь можно приступать к подключению проводов. Трос можно также провести с помощью установки роликового механизма, для этого потребуется механизм стеклоподъемника от любого “классического” ВАЗа, винт с шайбой и втулки. Ролик устанавливается на место редуктора стеклоочистителя. Длину троса подбирайте таким образом, чтобы он не провисал, но и не слишком сильно отводил защелку замка. Провода прокладываются по периметру двери багажника под обшивкой потолка.

Минусовой провод активатора соединяется с металлом так, чтобы во время эксплуатации он не повредился. Плюсовой контакт от активатора прокладывается к месту установки кнопки (лучше всего в отверстие возле прикуривателя, там есть свободное место, или в центральный тоннель). Подключаем провод к аккумулятору, протаскивая его через отверстие возле вакуумного усилителя тормозов, и устанавливаем предохранитель.

Как отрегулировать фиксатор и заменить замок багажника на ВАЗ 21099, Ваз 2109, Ваз 2108

Снятие

1). Вначале с крышки багажника снимаем замок. Отворачиваем две гайки, с помощью которых к крышке прикреплен замок.

2). Далее снимаем сам замок.

3). Отсюда же извлекаем небольшую пружину, и проверяем ее состояние. В случаи, если пружина окажется сильно обжатой или перекошенной, то производим замену на новую.

4). После этого из внутренней части крышки багажника извлекаем кнопку с личинкой и таким же образом проверяем состояние кнопки. Если при нажатии кнопка затормаживает или вовсе является не рабочей, то также заменяем на новую.

Внимание! На автомобиле Ваз 21099 замок крышки не разбирается, в связи с чем не нужно пытаться его ремонтировать. В случаи дефекта или неисправности, заменяем на новую.

Установка

1). Вначале всю систему собираем обратно. То есть, раннее снятые кнопка с личинкой и небольшая пружина, устанавливаются на свои места.

2). Далее производим установку нового замка и закручиваем теми же гайками.

3). Затем проверяем, как открывается и закрывается крышка багажника. В случаи если слышен отчетливый стук в районе замка, это значит либо замок фиксатора не попадает в отверстие фиксатора, либо же крышка очень плохо закрывается.

В этом случаи необходимо произвести регулировку.

— с помощью накидной головки с удлинителем выворачиваем два болта, которыми закреплен фиксатор.

— После этого регулируем фиксатор, после чего обратно заворачиваем болты.

Примерно таким образом можно отрегулировать замок крышки багажника на Ваз 2109 и Ваз 2108

Регулировка капота

Для регулировки крышки капота необходимо корректировать высоту штыря по отношению к радиатору и крыльям (передним) автомобиля. Именно штырь с системой пружин удерживает капот в закрытом виде. На штыре нередко устанавливаются чашки, соединяемые пружиной, а сам штырь удерживается контргайкой на крышке капота.

Если имеют место проблемы с закрыванием крышки капота, само крепление штыря необходимо сместить таким образом, чтобы он совпадал с гнездом замка, либо же переместить сам замок.

Как отрегулировать замок и крышку багажника Ваз 2114

Для регулировка замка на автомобиле Ваз 2114 или Ваз 2115 выполняем примерно те же самые действия, что и в случаи с Ваз 2112. Но а инструкция по регулировке крышки багажника представлена ниже.

Отрегулировать крышку багажника можно достаточно просто, главное придерживаемся определенной последовательности.

1). Вначале от аккумуляторной батареи отсоединяем клемму «-».

2). Далее открываем багажник и от клемм накладки крышки багажника отсоединяем провода (рекомендуется из полости багажника извлечь жгут проводов).

3). Снимаем крепления накладки багажного отделения (снимается вместе с подсветкой госномера).

4). Теперь производим демонтаж приводов замков и крышки багажника. Для этого откручиваем гайки крепления и отсоединяем тягу, после чего снимаем привод. Аналогичным образом снимаем также и сам замок задней двери.

5). Далее отсоединяем газовые упоры, раскручиваем крепления крышки (фиксируемые на петлях), после чего снимаем крышку багажника.

6). На контактные части багажника наносим специальную смазку (например, ЛСЦ – 15). Смазкой также обрабатываем и замок багажника.

7). Все зазоры, которые допускаются между крышкой багажника и компонентами кузова, должны быть одинаковыми.

. Вот и все, теперь же можно обратно собрать конструкцию. Выполняем те же самые действия, но только в обратной последовательности.

Кстати, хотелось бы также отметить и то, что примерно таким же образом можно отрегулировать крышку багажника и на Ваз 2112 и Ваз 2109.

Регулировка торсионов крышки багажника

Регулировка торсионов крышки багажника производится путём заведения пружинных элементов в специальные упоры на петлях навески. При невозможности проведения данной операции производится замена торсионов.

Читать еще:  Замена масла в бмв

Замена торсионных элементов должна производиться с максимальной аккуратностью. При снятии данных деталей имеется возможность повреждения заднего стекла и элементов конструкции автомобиля.

Нередко владельцы таких машин не могут отрегулировать крышку багажника на ВАЗ 21099 с помощью стандартных комплектующих. Например, вместо применения торсионов они устанавливают в крышку багажника газонаполненные стойки либо дополнительные пружины.

Разнообразие автомобилей на дорогах нашей страны способно поразить воображение каждого. Однако есть среди наших автолюбителей и те, кто никогда и ни на что не променяет свою любимую «девятку». Действительно, ВАЗ-2109 по праву заслужил носить звание культового, ведь за его рулем набирались опыта многие из нас. Однако не стоит забывать, что поначалу всеобщая любовь давалась автомобилю очень тяжело. Не в последнюю очередь из-за банальных проблем с замками багажника и капота. Что уж говорить, многие владельцы ВАЗ-2109 до сих пор ремонтируют эти детали автомобилей, не жалея ни сил, ни времени.

Тюнинг ВАЗ 2109

Задняя часть автомобилей восьмой и девятой серии ВАЗа сконструированы так, что при встречном потоке воздуха загрязняют заднее обзорное стекло транспортного средства. Эти модели практически всё время ездят с загрязнённой «кормой». А соответственно, с загрязнением задней части транспортного средства, в конструкцию замка багажника попадают песок, грязь, влага и солевые растворы приводят к появлению коррозии на ответственных механизмах замка, что зачастую приводит к выходу его из строя.

Но открытие механизма можно приводить в действие при помощи кнопки, которая находится под рукой водителя в салоне авто. Таким образом, можно не переживать о грязи в закрывающем механизме, и злоумышленникам которые захотят проверить содержимое багажника будет создано больше хлопот. Усовершенствовать устройство «закрытия-открытия» багажника можно и на большинстве моделях Жигулей.

Зачем центральный замок теперь

Но всё же установка центрального замка имеет смысл: в первую очередь из соображений эргономики. Пожалуй, любой автолюбитель согласится с тем, что открывать двери автомобиля при помощи нажатия одной кнопки на брелоке, который находится у вас в руках, намного проще, чем копаться с непослушными замками авто, произведённого в закоулках отечественного автоконцерна ВАЗ. По сути, в этом и кроется основная проблема и главная мотивация владельца «девятки», чтобы порадовать себя такой модификацией своего авто.

В результате центральный замок не просто облегчит процесс открывания дверей автомобиля, который славится именно тем, что на него часто устанавливались совсем некачественные замки. Они заклинивали в самый неподходящий момент. Это устройство также даст возможность открывать авто независимо от сезона. Да, теперь зимой, в то время, когда все замки Лады покрываются тонкой, но непробиваемой коркой льда, вам больше не придется отогревать их всеми возможными подручными средствами.

Можно будет навсегда забыть о чайнике с кипятком и «волшебных» заклинаниях, что зачастую сопровождали процесс открытия замков в морозы.

Кому доверить переоборудование замыкающих устройств?

Данную модернизацию можно предложить «тюнерам», которые избавят вас от лишних замков и замочных скважин и ручек, расположенных на внешние стороне багажной крышке и дверях авто. Для того чтобы управлять замыкающим устройством багажника, понадобится электроконтактное устройство.

Данная система будет работать следующим образом: при нажатии кнопки, которая располагается в любом удобном месте для водителя, приводит в рабочее состояние дополнительную контактную систему, которая даёт старт основному реле, после чего втягивается сердечник и открывает защелку замка багажника. В этом случае не обойтись без вспомогательных деталей и крепежей, по этой причине нам придётся сделать крепёжное устройство для ролика. Это колесико, с помощью винта легко крепится к кронштейну, который держится на корпусе за счёт специального винта.

FakeHeader

Comments 109

Вместо уголка можно было оставить рамку от привода очистителя заднего стекла, идеально совпадает по отверстиям, и по углу. Тоже поставил калино-замок, забыл о проблемах внезапного открывания на ходу, и закрывается как в холодильнике)

нее) по мне дак уголок надёжнее) сравни толщину уголка и этой «Фольги»

Ну как говорится на вкус и цвет) но у меня и с родной рамкой не подводит) Провода отдельно тянул на привод ?

А я пошел легким путем, вытащил провод из подрулевого переключателя, идущий на дворник, и все)

Я так понимаю с калино-замком личинку никак не сохранить? Ну в смысле с ключа уже в любом случае не открыть? Хотелось бы иметь и кнопку, да и чтобы с ключа открывалась.

а теперь вопрос…двери на ЦЗ, багажник без личинки и тоже с кнопки…как открыть машину если сел аккумулятор ?

Как заменить замок багажника ваз 2114

Ниже смотрите видео про как поменять личинку замка багажника на ваз 2114 и выскажите свое мнение об этом в отзывах к статье.

Качество видео: PDTVRip

Видео загружено админу от пользователя Авнер: для срочного просмотра на портале.

Чтобы дать правильный ответ на вопрос Как поменять личинку замка багажника на ваз 2114 нужно посмотреть видео. После просмотра вам не потребуется обращаться за помощью к специалистам. Подробные инструкции помогут вам решить ваши проблемы. Приятного просмотра.

Юмор в теме: Одесса, пляж…- Гарячая слаааадиинькая сахарная кукурууузкаа!- Почем?- По 15. Если выбирать будете, то по 20.

Современный мир таков, что даже в собственном дворе оставить машину с неисправным замком — достаточно опасное дело, что уж говорить о дальних путешествиях. Если вы заметили характерные симптомы неисправности детали, нужно немедленно взять ситуацию под контроль. В данной статье будет освещен замок багажника ВАЗ 2114. О неисправностях, замене и установке – читайте в статье.

Регулировка и ремонт замка крышки багажника и капота ВАЗ четырнадцатой модели

Если багажник открывается сам по себе, это значит, что в машине завелся призрак или пора привести замок в порядок. Скорее второе, чем первое, поэтому если крышка плохо прилегает или открывается, когда машина наскакивает на кочку, ее нужно отрегулировать и проверить запорный «зуб замка». Это элемент, который при закрытии заскакивает внутрь замка, за счет чего деталь заблокирована.

Если на месте, где находится деталь есть потертость, значит можно произвести замену полностью с опорной площадкой. Если багажник издает странные звуки, например, шатается, возможно, вышел из строя уплотнитель.

Итак, причины неисправности следующие:

  • требуется подкрутить или демонтировать уплотнители;
  • запорная площадка или шток находятся в неудобном положении;
  • появились зазоры или лопнула сердцевина устройства.

Нужно помнить, что замена замка багажника осуществляется полностью, потому как конструкция отпирания двери и капота не подлежит разбору (автор видео — Дима Прокофьев).

Инструкция по демонтажу и замене механизма

  1. Купить подходящее устройство. Можно выбрать подходящую деталь для автомобиля Лада Гранта. Это хороший вариант, так как в нем есть электропривод и концевик. К сожалению, при установке детали этого варианта придется установить собственное крепление, можно сделать его из стального угла небольшого размера, например, 40*40*4 мм.
  2. Уголок можно вырезать подходящим инструментом, например, болгаркой. При этом важно учитывать размеры купленного устройства, а также места, где он будет установлен.
  3. Изготовленную металлическую деталь нужно покрыть подходящим цветом.
  4. Затем заглушить отверстие от ранее установленного замка. Для этого можно воспользоваться заглушкой от ручного стеклоподъемника. Ее тоже нужно покрасить идентичным цветом.
  5. Если при монтаже изделия необходимо было избавиться от дворника, можно воспользоваться идущими от него проводами и подключить один к приводу детали, а второй к разъему монтажного блока.
  6. Вернуть кронштейн и закрутить готовое устройство фиксации.

Фотогалерея «Замена замка»

На фото предоставлена дополнительная информация о демонтаже устройства.

Алгоритм установки электропривода замка крышки багажника

Электропривод багажника ВАЗ 2115 и ВАЗ 2114 лучше всего устанавливать из стандартного комплекта.

Для монтажа нужно подготовить:

  1. Трос, изготовленный из металлического материала. Его размеры 1,5 мм на 0,5 м.
  2. Несколько проводов около 5 метров длиной каждый, для контактного подключения.
  3. Болты-саморезы.
  4. Контактные группы от клеммной колодки.
  5. Кнопка для открытия замка.
  6. Держатель и предохранитель.

Электрозамок

Работа происходит таким образом:

  1. Нужно 7 ключом зафиксировать втулку и при помощи отвертки отвернуть стопорный винт тягового механизма. Под винт установить шайбу.
  2. Из подготовленного комплекта с электрическим приводом изготовить крюк диаметром около 20 мм. Эту деталь зацепить за винт замка и рейку электропровода. Реле установить на багажник используя болты-саморезы.
  3. Скрепить пластину с активатором, оставив зазор около 15 мм, после чего установить непосредственно активатор. Делается это при помощи болтов-саморезов.
  4. Из заготовленного тросика сделать тягу, которая соединит рычаг изделия с рейкой. Соединить деталь со стопорным механизмом и язычком изготовления.
  5. Подключая провода, трос можно провести при помощи монтажа роликового механизма, который имеется в стеклоподъемнике. Остальные провода нужно спрятать под потолком автомобиля, затянув под обшивку салона.
  6. Далее следует обычное подключение к аккумулятору и установка предохранителя.

Видео «Замок багажника ваз 2114»

Больше информации об устройстве фиксации можно узнать из ролика от автора Евгений Чашков.

Статья для всех, у кого есть проблемы с замком багажника на автомобилях лада самара. Небольшая фото и видеоинструкция по снятию и установке нового замка двери багажника.

Процедура снятия

  1. Первым делом нужно снять обивку двери багажника.
  2. При помощи торцового ключа на 10 откручиваем 2 гайки крепления замка к двери
  3. Снимаем замок.

На одной из гаек закреплен «массовый» провод. При установке замка не забудьте прикрутить его на место.

4. При помощи накидного ключа на 10 откручиваем болты крепления фиксатора замка.

5. Снимаем фиксатор вместе с регулировочными подкладками.

6. Устанавливаем замок и фиксатор на место в обратном порядке. После установки необходимо отрегулировать замок.

Регулировка замка двери багажного отделения.

  1. Откручиваем фиксатор замка так, чтобы его можно было передвигать с легким усилием.
  2. Теперь нужно прикрыть дверь и через стекло смотрим, чтобы шип замка был напротив гнезда фиксатора.
  3. После этого сдвигаем фиксатор до упора назад и захлопываем дверь. Так фиксатор замка встанет в оптимальное положение.
  4. Открываем дверь и закручиваем болты крепления фиксатора в том положении, в котором он встал.
  5. Также необходимо проверить закрывание двери. Если дверь закрывается неплотно. то нужно достать из-под фиксатора регулировочную пластину.
  6. Если дверь закрывается слишком туго, наоборот нужно добавить под фиксатор пластину.

Регулировочные пластины можно сделать самому из жести или листового железа.

Видео по теме:

Замена крышки багажника ВАЗ 2114: выполняем самостоятельно

В некоторых случаях (например, при желании сделать тюнинг или при повреждениях, полученных в результате аварии), владельцы 14-й сталкиваются с необходимостью замены крышки (двери) багажника. В сегодняшней статье мы расскажем о том, как снять крышку багажника ваз 2114, что для этого понадобится, а также о том, как правильно выполнить ее регулировку после установки.

Основные неисправности

К главным проблемам багажника, с которыми может столкнуться владелец ВАЗовской машины, относятся:

  • невозможность закрыть багажник — причиной этого чаще всего является перекос направляющих или запорной площадки;
  • невозможность запереть багажник — виной этому, как правило, является лопнувшая ответная часть замка, изготавливаемая из силумина;
  • появление щелей — может возникнуть как из-за перекоса крепежа, так и из-за повреждения самой рамы двери;
  • появление скрипов во время открывания/закрывания — возникает, чаще всего, из-за износа уплотнителя.

Чтобы устранить их, необходимо демонтировать багажник и выполнить замену изношенных элементов (а в некоторых случаях, например, при общем перекосе, достаточно простой настройки двери — о том, как отрегулировать багажник на ваз 2114, мы расскажем в конце статьи).

Замена крышки своими руками

Для того, чтобы снять дверь багажника, потребуются:

  • вороток;
  • набор торцевых головок;
  • шлицевая отвертка;
  • набор рожковых ключей.

Перед тем, как приступить к работе, следует отключить клемму массы (минусовую) от аккумуляторной батареи, дабы исключить возможность короткого замыкания.

Порядок замены

Сама замена крышки багажника ваз 2114 выполняется в следующем порядке:

  1. Открыть дверь багажника и зафиксировать ее подпоркой подходящего размера.
  2. Поддеть плоской отверткой место крепления верхнего шарнира газонаполненного упора, отжать его внутрь багажника и отсоединить.

При отключении колодок жгутов проводов, подходящих к багажнику, их обязательно следует пометить цветными маркерами или изолентой, чтобы избежать возможных проблем при их подключении.

После того, как дверь багажника будет снята, следует внимательно осмотреть состояние ее навесок — если они или их крепежные элементы перекошены либо имеют трещины, то следует выполнить замену.

Производится она следующим образом:

    Снять прокладки с обеих навесок.

Обратная сборка и установка двери багажника производится точно в таком же порядке, что и разборка, но в обратной последовательности.

Регулировка крышки багажника

Поговорив о том, как заменить дверь своими руками, расскажем и о том, как отрегулировать крышку багажника на ваз 2114 после ее установки.

Чтобы это сделать, потребуется:

  • в закрытом состоянии наметить примерное место симметричного расположения замка и его фиксатора;
  • ослабить крепежные элементы, после чего зафиксировать замок и его ответную часть в новом положении (затягивать крепеж «на полную» не следует — достаточно лишь того, чтобы детали замка сохраняли свое положение);
  • проверить работоспособность багажника — если он открывается и закрывается, отпирается и запирается без проблем, то следует окончательно зафиксировать положение замка, если же возникают трудности или наблюдается перекос — крепеж следует ослабить и скорректировать положение замка и фиксатора, после чего повторить проверку.

Таким образом, самостоятельно отремонтировать или заменить крышку багажника на ВАЗ 2114 может практически каждый водитель. Самое главное — не откладывать это мероприятие «на потом», поскольку при появлении первых признаков перекоса или трудностей при запирании, можно обойтись простой регулировкой замка, тогда как при лопнувшем фиксаторе потребуется замена уже всего устройства.

Полезное видео

Дополнительную интересную информацию по данному вопросу вы почерпнете из видео ниже:


Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
