Замена тормозных колодок на сузуки гранд витара

Замена передних тормозных колодок Сузуки Гранд Витара 2/5

1. Снимаем колесо.

2. Разводим передний суппорт.

3. Откручиваем и вытаскиваем нижнюю направляющую.

4. Снимаем суппорт со скобы.

5. Извлекаем колодки.

5. Чистим и смазываем место установки колодок.

6. Смазываем направляющие.

7. Вставляем тормозные колодки.

8. Одеваем суппорт и затягиваем направляющую.

9. Одеваем колесо на место.

С другой стороны машины повторяем все тоже самое.

После замены тормозных колодок, следует накачать педаль тормоза, перед началом движения!

Замена задних тормозных колодок Grand Vitara

Смотрите также

Неравномерный износ колодок

    32 1 28k

Скрипят колодки при торможении

    184 1 177k

Тормозит рывками

    95 0 116k

Какие тормозные колодки лучше поставить

    174 20 202k

Почему скрипят тормозные колодки

    91 2 101k

Срок эксплуатации тормозных колодок Suzuki Grand Vitara напрямую зависит от условий, в которых используется автомобиль и особенностей вождения. В идеале они могут прослужить до 20 тыс. км пробега и даже более. Однако чаще всего их приходится менять намного раньше.

Причиной быстрого износа может стать большая нагрузка на тормозной механизм. Как правило, она наблюдается в больших городах, где дорожное движение сталкивает водителя с необходимостью частого сбавления скорости.

Как распознать неисправность тормозных колодок?

  • Первое, что укажет на поломку, необычный звук. Характерный стук будет слышан при каждом торможении, но только с той стороны, где больше всего изношена деталь.
  • Следующее, что ощутит водитель – аномалии в поведении тормозной системы. К ним можно отнести увеличение тормозного пути, отклонение от поставленной траектории движения при использовании соответствующей педали и т.д.
  • При визуальном осмотре свидетельством неисправности тормозных колодок окажется след пыли и металлической стружки. Он может оседать не только на поврежденной детали, но и на элементах расположенных в непосредственной близости.
  • Проблему в колодках укажут и механические повреждения, найденные во время профилактической диагностики или обычной проверки тормозного механизма.

Как восстановить нормальную работу тормозной системы?

К сожалению, починить сколы и трещины, а также другие следы износа, появившиеся на колодках, невозможно. Именно поэтому стоит заменить поврежденные детали на новые и желательно парой.

Провести демонтаж и последующую установку можно при наличии стандартных инструментов автомобилиста и подробной инструкции. Алгоритм замены задних тормозных колодок Suzuki Grand Vitara вы сможете увидеть в следующем информационном материале:

Наглядную же инструкцию про замену задних колодок ручника Сузуки Гранд Витара смотрите на видео:

Suzuki Grand Vitara 2.4 А/Т › Logbook › Замена передних тормозных колодок.

Вообщем все как всегда пока ковырял одно нарвался на другое.

Что имеем?! Колодки стертые процентов на 90:

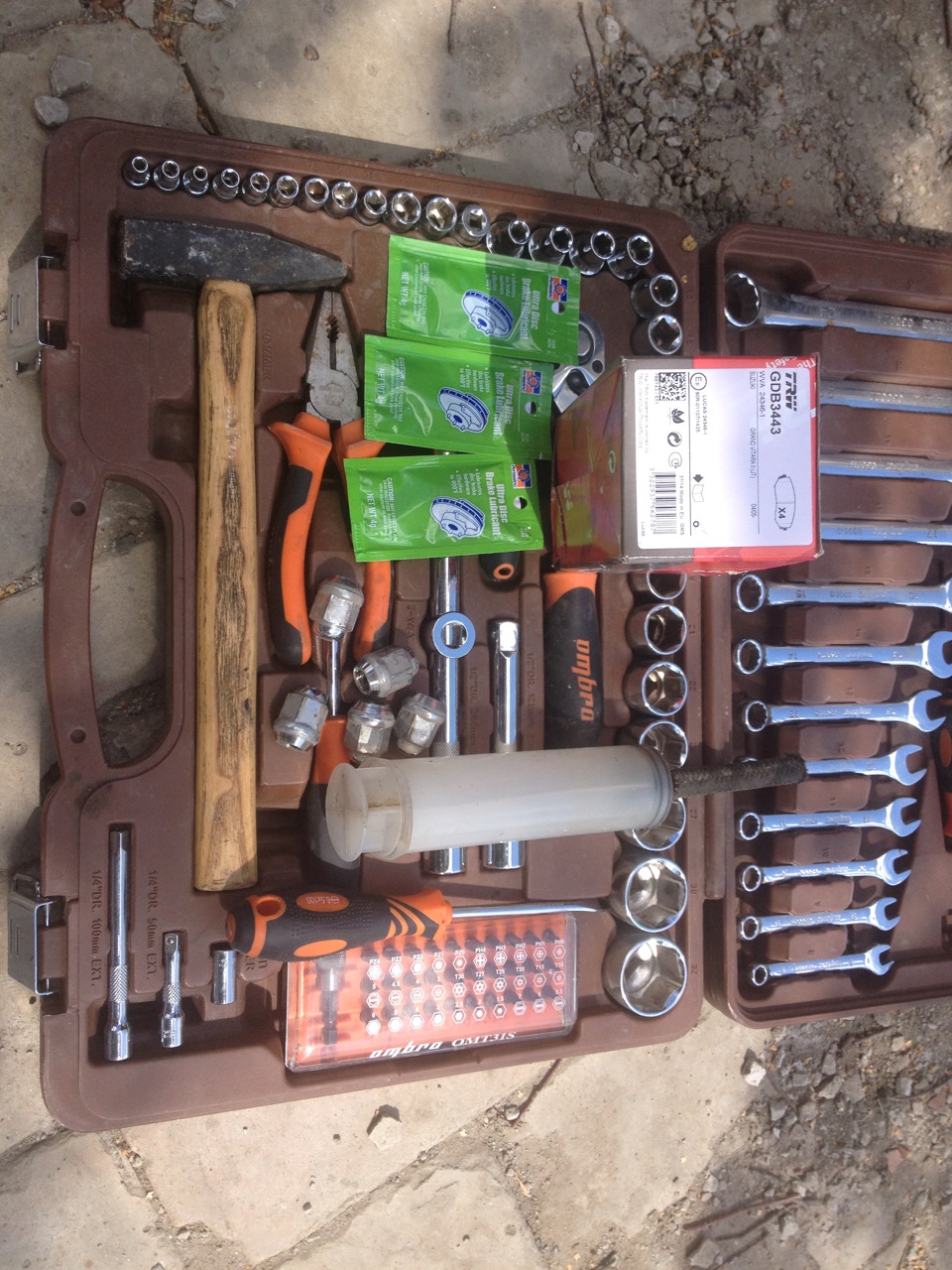

и собственно наш рем комплект:

1. Скидываем колесо

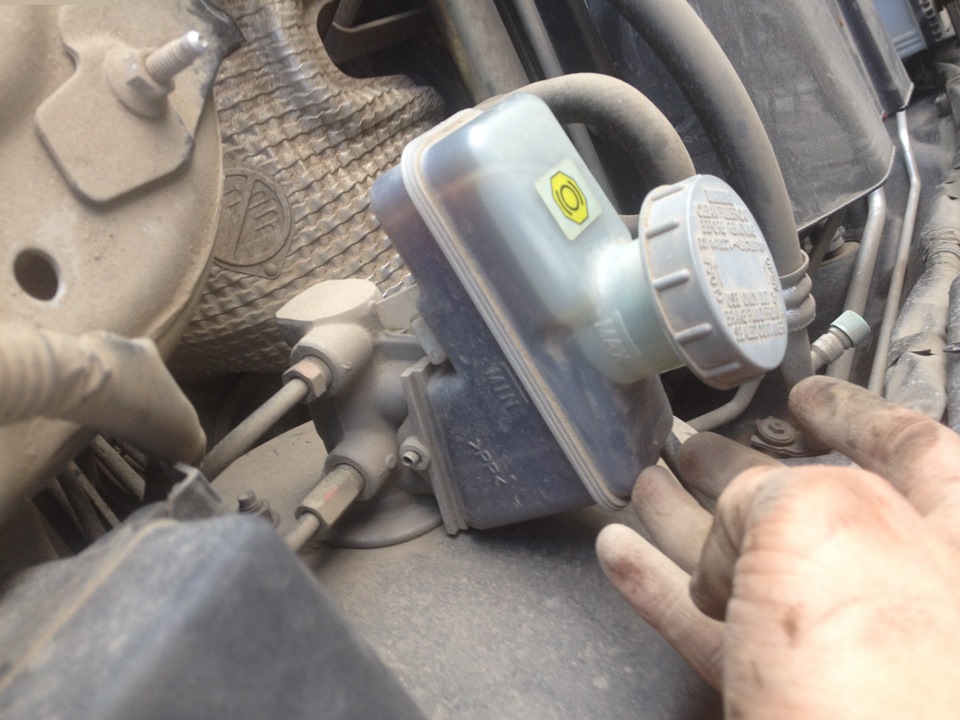

2. Смотрим на бачек с тормозной жидкостью, если у нас в нем такой уровень, то берем шприц и скачиваем жидкость до отметки минимум:

3. Берем ключ на 17 и головку на 14 и откручиваем верхний и нижний направляющие суппорта:

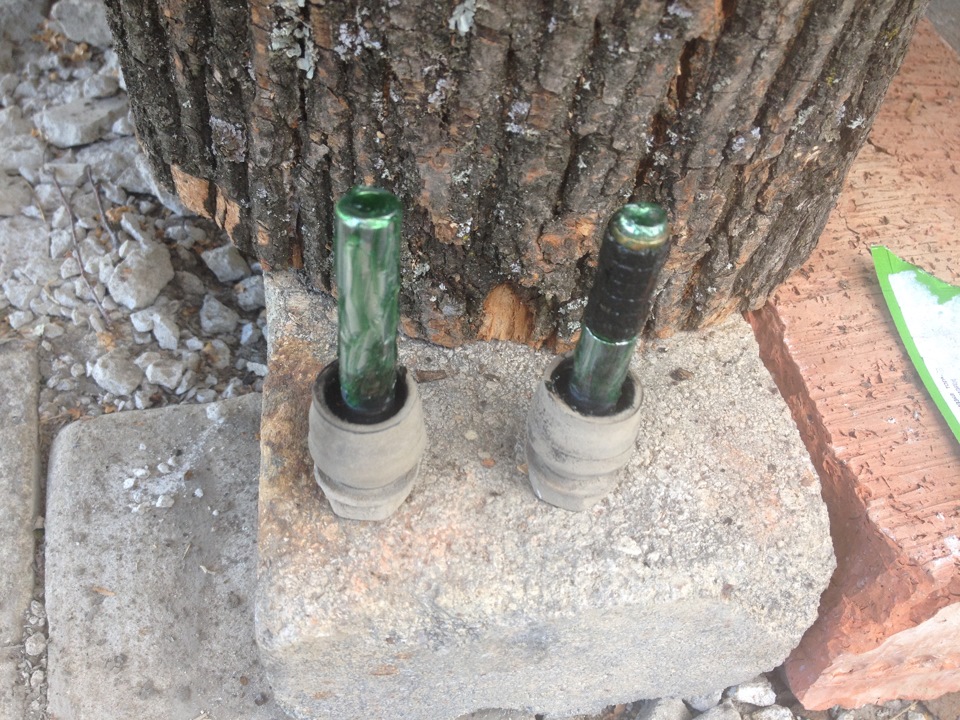

Они разные, верхний — полностью металлический, нижний — с резиновой вставкой, так что не перепутаете.
В наших же интересах открутить обе, т.к. смазка которой они промазаны уже по-любому почернела из-за грязи и нам необходимо будет ее заменить на нечто такое:

4. Вынимаем направляющие, снимаем суппорт с тормозным цилиндром и вынимаем колодки.
Далее мы вытираем металлические клипсы держащие колодки — смазываем, цилиндр — чистим и либо подвешиваем (проволокой или веревкой) за пружину чтобы не висел на шлангах, либо ставим рядом либо чурочку или что нить на уровне тормозного диска для удобства и просто чтобы он нам не мешал в работе.
Берем колодки, вставляем накладки и металлическую скобу и при желании смазываем внешнюю сторону накладок, чтобы не прикипали ни к цилиндру, ни к суппорту и вставляем колодки в зажимы.

5. Берем цилиндр и вдавливаем его до тех пор пока не встанет на место с новыми колодками.
И собираем все в обратной последовательности, не забываем снова проверить уровень тормозной жидкости и свести его к минимуму, т.к. он снова поднимется и только потом преступаем ко второй стороне.

И не забудьте протянуть колеса !
Всем удачи!

Устранение скрипа и замена тормозных колодок в Suzuki Grand Vitara 2

Содержание статьи:

1. Информация по колодкам ремкомплектам, смазке для Suzuki Grand Vitara 2

При покупке автомобиля на диагностике сообщили, что скоро придёт время менять тормозные колодки, поэтому решил немного вникнуть в суть вопроса. Заодно узнать про ремкомплекты и смазки суппортов и направляющих.

Тормозные колодки

Передние тормозные колодки оригинал Suzuki 55200-65J11, задние оригинал Suzuki 55800-77K02. Цена в районе 5-6 тыс. руб. за каждый комплект сейчас, что меня не устроило, поэтому полез искать хорошие аналоги. В результате штудирования форумов и по косвенным признакам (об этом позже) выяснил, что переднюю тормозную систему у нас производит фирма SUMITOMO, которая в результате ребрендинга сейчас называется ADVICS, а заднюю — AKEBONO. Соответственно, оригинальные колодки производят эти же фирмы, и они есть в списке аналогов во всех крупных интернет-магазинах по более приятным чем оригинал ценам. Купил Advics SN131 за 1741 руб. вперёд и Akebono AN 745 WK за 1305 руб. назад.
Выяснил, что нам нужны Akebono AN 768 WK — у них нет мешающих установке штырьков, которые нужно спиливать у 745-ых.
Ещё не ставил, насколько идентичны оригиналу не знаю, фотографии прилагаю:

Akebono AN 745 WK

Akebono AN 745 WK

К “проверенным” люди на форумах ещё относят Mintex, Fri.Tech., Ashika.

Ремкомплекты суппортов

Оригинальный ремкомплект на один передний суппорт имеет номер 55840-65J00, в него входит поршень 1 шт., резиновое уплотнение поршня 1 шт. и пыльник поршня 1 шт. То же самое без поршня идёт под номером 55830-50J00. Так же на одно колесо нужно два пыльника направляющих с номером 55201-50J00.

Оригинальный ремкомплект на один задний суппорт имеет номер 55890-77K00, в него входит поршень 1 шт., резиновое уплотнение поршня 1 шт. и пыльник поршня 1 шт. То же самое без поршня идёт под номером 55880-77K00. Так же на одно колесо нужно два пыльника направляющих с номером 55474-77K00.

Из аналогов Exist и остальные выдают только Febest, о котором отзывы не очень. В процессе поиска было выяснено, что замена для переднего суппорта есть: 55830-50J00 + 2 x 55201-50J00 =Seinsa Autofren D4764 (800 руб. за оригинальный комплект против 220 руб. за испанский аналог). Для заднего не нашёл.

Если зайти на сайт seinsa.es и в каталоге найти всё что они делают на SGV II 2.4, то видим следующее:

Список с артикулами

D41877 — передняя ось

D42229C — передняя ось ADVICS

D4764 — передняя ось SUMITOMO

К задним суппортам, к сожалению, у них ремкомплектов нет. Зато есть комплекты направляющих с пыльниками на обе оси:

Список с артикулами

D7107C — передняя ось SUMITOMO

D7178C — задняя ось AKEBONO

Отсюда ещё одно подтверждение, что производителем передней тормозной системы является SUMITOMOADVICS, а задней — AKEBONO.

Себе ремкомплекты не брал, так как не известно нужны ли они мне в-принципе — возможно и старые резинки ещё в порядке.

Хорошие отзывы по MC-1600 от VMP-Auto для смазки как направляющих, так и всего остального, её и возьму.

2. Замена задних тормозных колодок Suzuki Grand Vitara 2

До этой замены менял колодки на 90000, поставил колодки текстар, по отзывам хорошие колодки. Но скрип при торможении появился практически сразу, с пробегом громкость скрипа стала возрастать. Последнее время скрип стал такой что люди оборачивались.
Колодки решено было поменять. Купил колодки фирмы кашияма. Претензий к ним нет.
Для снятия тормозного барабана, в нем предусмотрены отверстия под болт 8. Вворачиваем болты туда и сдергиваем барабан с посадочного места. Снимаем барабан и нам открывается такая картина — все покрыто толстым слоем пыли от колодок и сами колодки уже прилично сношены за 40000 км. Когда менял родные колодки, толщина накладок была примерно такая же при пробеге 90000 и пыли столько не было.
Снимаем все внутренности, отмываем, и начинаем установку новых колодок. Тяга привода ручного тормоза крепится к колодке вот такими стопорной шайбой, снять которую не всегда удается без ее повреждения. В комплекте с колодками у кашиямы эти шайбы шли в комплекте, в текстаре не было. Сама установка колодок проста и не занимает много времени. После сборки отверткой желательно развести колодки до тех пор, пока барабан не будет плотно садится на них. Если этого не сделать, то система автоматического развода колодок в течении продолжительного времени их будет подводить к барабану. Проверено на собственном опыте.

Механизм автоматического развода колодок. Лучше вот так в ручную развести перед установкой барабана.

барабан еще в отличном состоянии

3. Устранение скрипа тормозных колодок Suzuki Grand Vitara 2

После смены тормозных колодок, последние начали не просто скрипеть, а визжать на каждом торможении так, что водители УАЗиков воспринимали меня своим конкурентом.

Читать еще:  Замена масла хендай элантра

Колодки установлены естественно неоригинальные, поэтому для решения данной проблемы можно установить оригинальные колодки, либо попытаться сделать что-то другое.

Было решено попробовать следующий способ.
Немного теории. Скрип колодок — это их вибрация с высокой частотой. Грубо говоря, мы тормозим, колодки входят в резонанс и появляется этот звук, как серпом по тому, что блестит у котов. Значит нужно попытаться изменить эту резонансную частоту.
Как это сделать? А легко, между колодкой и суппортом есть металлическая пластина, так вот, если между этой пластиной и колодкой помазать, например, графитовой смазкой, то колодка будет вибрировать по прослойке, не передавая эту вибрацию на пластину.

Это примерные мысли, которые подсказал Интернет. Бред, подумал я. Но все-таки денег многого это не стоит, поэтому решено попробовать. Только вместо графитовой смазки использовался силиконовый герметик.

Снял колодки и между пластиной и колодкой было промазано силиконом, слоем около 1 мм.

Промазанная силиконом колодка

Честно сказать, езжу на машине мало, поэтому со 100% уверенностью сказать, что скрип полностью ушел не могу. Но, во время пробной поездки после этой процедуры скрипа не было.

https://www.drive2.ru/l/8261252/, https://www.drive2.ru/l/4400144/, https://www.drive2.ru/l/2215943/

Подтягивание и регулировка колодок стояночного тормоза Suzuki Grand Vitara 2

Подтягивание ручника Suzuki Grand Vitara 2
Регулировка колодок стояночного тормоза Suzuki Grand Vitara

Сузуки Сервис

Сеть специализированных СТО в Москве

Замена колодок

На необходимость замены тормозных колодок автомобиля Сузуки укажет их износ. Плановый износ барабанных колодок происходит приблизительно после 50-60.000 км. пробега, а вот срок службы дисковых значительно меньше и составляет приблизительно 20-40.000 км пробега.

Признаки необходимости замены колодок

Замену тормозных колодок на Сузуки необходимо делать когда износ составляет более 80%. При замене колодок специалисты обязательно обращают внимание на равномерность износа. Если колодки имеют неравномерный износ или перекос в плоскости, это говорит о том, что и суппорт требует переборки. Ремонтировать суппорт при замене колодок проще и гораздо дешевле, нежели делать его отдельно.

Необходимо отметить, что на износ колодок автомобиля Сузуки очень сильно влияет стиль вождения и тип трансмиссии. Конечно, автомобили с АКПП и водители с агрессивным стилем вождения гораздо чаще посещают технический центр с целью замены колодок.

Сегодня на примере автомобиля Сузуки Гранд Витара расскажем Вам о том, как происходит замена тормозных колодок в Автосервисе Сузуки.

Последовательность действий

1. Поднимаем автомобиль на домкрат. Под заднее колесо подставляем упор и снимаем переднее колесо.
2. С крепежа суппорта выкручиваем 2 болта.
3. Демонтируем суппорт, снимаем старые колодки, пластины и направляющие болты.
4. Чистим направляющие, снимаем пыльник.
5. Тщательно очищаем все от строй смазки.
6. Наносим новую смазку.
7. Устанавливаем на место направляющие.
8. Протираем растворителем рабочую поверхность тормозного диска.
9. Смазываем обратную сторону колодок смазкой.
10. Ставим пластины на колодки.
11. Устанавливаем новые колодки.
12. Ставим суппорт на место, попутно смазывая и затягивая болты.
13. Устанавливаем колесо на место и снимаем машину с домкрата.
14. То же самое проделываем для другого колеса.
15. Заводим машину, несколько раз нажимаем на педаль тормоза и контролируем, чтобы в уровень тормозной жидкости в бачке был между отметками «минимум» и «максимум».

Необходимо помнить, что первые 400 км. колодки притираются, поэтому резко тормозить нельзя. Рекомендована спокойная езда.

Выбор сервиса

Приглашаем Вас для замены тормозных колодок в Автосервис Сузуки. По времени, замена передних тормозных колодок занимает около 30 минут. Задние барабанные колодки около 40 минут. В нашем техническом центре предоставляется гарантия на все виды выполненных работ. Ждем Вас!

Тормозные колодки Suzuki Grand Vitara

Комплектующие тормозной системы постепенно теряют способность эффективно функционировать, что объясняется выработкой фрикционного слоя деталей. Чтобы обеспечить безопасность эксплуатации транспортного средства необходимо своевременно менять выработанные детали новыми комплектующими – в противном случае снижается безопасность использования автомобиля.

Обзор

На втором поколении Гранд Витара по всему периметру установлены тормоза дискового типа, что гарантирует длительный ресурс эксплуатации и легкость при замене комплектующих. Во время выбора тормозных колодок для автомобиля рекомендуется сверять артикулы комплектующих с VIN-номером транспортного средства на официальном сайте производителя – в противном случае существует вероятность приобретения несовместимого по габаритам деталей.

ПроизводительАртикулКонструкционное расположениеТолщина, ммДлинна, ммПримерная стоимость, руб.
KashiyamaD9044Передний мост16.78136.51890
KashiyamaD9067Задний мост19.05.2018136.51920
AshikaJ3608028Передний мост16.78134.51750
Jakoparts3443Задний мост17.02.2018136.51880
TRW GDBCMX1188Передний мост19.05.2018136.52010

Обратите внимание! Среднестатистический ресурс тормозных колодок составляет 50-55 000 км пробега, тормозных дисков – 60-65 000 км.

При приближении пробега к данной отметки необходимо регулярно диагностировать ресурс выработки – оптимальным вариантом будет приобретение тормозного комплекта с установленными датчиками износа, которые звуковым оповещением известят от недостаточной толщины фрикционных накладок.

Помните, своевременная замена колодок существенно удешевляет стоимость обслуживания автомобиля и снижает вероятность деформации диска.

Замена передних колодок

Процедура замены тормозных колодок не вызовет сложностей даже у неопытных водителей и потребует всего 1,5 часа времени, а также доступ ко следующему набору инструментов: баллонный ключ и комплект гаечных, длинная шлицевая отвертка, а также домкрат. Чтобы установить новый комплект тормозных колодок необходимо:

  1. Для начала заехать на мойку и очистить колеса и диски от загрязнения, что упросит процедуру обслуживания в дальнейшем;
  2. Далее включаем первую передачу и выжимаем ручной тормоз, после чего поддомкрачиваем переднюю часть транспортного средства и подкладываем противооткатные упоры под задние колеса. Также желательно подложить деревянный брус под лонжероны двигателя, чтобы снизить опорную нагрузку на раму;
  3. Затем можно демонтировать колеса и приступать к обслуживанию тормозной системы. Откручиваем фиксирующие болты на суппорте и вытаскиваем деталь, после чего подвязываем к подвеске автомобиля, дабы не перегибался тормозной шланг;
  4. Теперь демонтируем тормозные колодки и осматриваем комплектующие – важно осмотреть поверхность тормозных дисков на предмет выработки и состояние болтом. В случае наличия деформации детали придется снять и отдать в автосервис на проточку;
  5. Новый комплект колодок собираем, после чего открываем под капотом горловину бачка с тормозной жидкостью и откачиваем небольшой объем. Далее отверткой выжимаем тормозной цилиндр до упора, устанавливаем суппорт и монтируем колодки;
  6. После замены комплектующих собираем всю систему по данному алгоритму в обратном порядке и повторяем действия со вторым колесом. При замене тормозных колодок важно устанавливать детали по кругу на обоих колесах – в противном случае возможно ухудшение управляемости автомобиля и риск блокировки или заноса колес во время экстренного торможения.

Важно помнить! При завершении процедуры обслуживания тормозной система важно прокачать тормоза и при необходимости долить тормозную жидкость до отметки на горловине расширительного бачка.

Как поставить задние колодки в домашних условиях

Установка задних тормозных колодок на Гранд Витара немного отличается от передних в связи с различиями толщины и форм-фактора тормозного механизма. Для замены нового комплекта комплектующих потребуется вышеописанный набор инструментов, а также до часа свободного времени на каждое колесо. Чтобы заменить тормозные колодки собственноручно и в домашних условиях требуется:

  1. Вымыть диски автомобиля, после чего включить первую передачу и подложить противооткатные упоры под передние колеса транспортного средства;
  2. Потом, пока диски сохнут, переходим в салон авто и под задними сидениями демонтируем пластиковый люк, который обеспечит доступ к тросам ручного тормоза. На тросах уменьшаем силу натяжения для комфортного демонтажа колодок;
  3. Далее приподнимаем заднюю часть машины домкратом и демонтируем колеса, после чего откручиваем крепления суппорта. Сам суппорт также демонтируем и вытаскиваем наружу;
  4. Теперь можно вытаскивать колодки, предварительно отключив от верхней крючок, приводящий стояночный тормоз с колесами;
  5. Проверяем тормозной механизм на исправность и при необходимости устраняем следы коррозии или потускнения метала жесткой щеткой. При наличии деформации на диске деталь рекомендуется отдать на проточку;
  6. Собранный комплект колодок можно устанавливать. При возникновении трудностей при монтаже следует выдавить тормозной цилиндр отверткой в бок до упора, предварительно откачав немного тормозной жидкости из расширительного бачка;
  7. После установки собираем тормозной механизм в обратном порядке и ставим колесо на место. Теперь повторяем аналогичные процедуры со вторым колесом.

Обратите внимание! После замены тормозных колодок на транспортном средстве необходимо провести обкатку – в течение 100-150 км пробега не прибегать к экстренному торможению или затяжной остановке с высоких скоростей. Это необходимо для притирки слоя фрикционных накладок под рельеф поверхности диска, что обеспечит равномерное прилегание деталей.

Замена тормозных колодок на сузуки гранд витара

Приветствую всех автолюбителей!
Как и обещал в предыдущей теме про замену сальника полуоси , освещаю вопрос по сборке тормозного барабана на примере своего автомобиля.

Этот отчет может пригодиться как при замене задних тормозных колодок, так и при замене тормозного цилиндра и других мелких частей этого узла, так как в Инструкции по ремонту автомобиля, мягко говоря, сложно разобраться, что нарисовано на картинках.

Стоит отметить, что конфигураций задних барабанных тормозов на сузуках несколько, и они чем-то могут отличаться друг от друга, особенно в квадратных и круглых сузуках.
За несколько лет эксплуатации я подчеркнул для себя, что узел барабанных тормозов является не самым удачным, и достаточно часто сузуководы сталкиваются с проблемой подтекания цилиндра, либо полного выхода из строя механизма. Большую роль в этом, по моему мнению, играет достаточно сложный механизм автоматического разведения колодок. Причиной поломки может быть множество обстоятельств. К примеру, отказ автоматического регулятор развода колодок (под цифрой 21-22 на схеме ниже). Попросту со временем резьба на нем прикипает, что приводит к тому, что при износе колодок и соответственно большей амплитуде движения колодок, эта штанга не удлиняется. И в один прекрасный момент, когда вы хорошенько дерните ручник, штанга может выпасть, что приводит к приготовлению салата из пружинок внутри вашего барабана…

Работу начинаю с ознакомления с мануалом и составной схемы:

Неисправность барабана четко видно по подтекам тормозной жидкости на внутренней стороне колеса. Обнаружив такие подтеки, не следует тянуть с время. Тормоза хоть и придумали трусы, но как-то без них неуютно

Для того чтобы снять тормозной барабан (порою это не так просто) необходимо убедиться что машина стоит не на ручнике, ну и соответственно подложить что-нибудь под колеса, чтобы она не покатилась. Затем поддомкрачиваем нужную сторону машины и снимаем колесо.

Возможно, для снятия барабана, потребуется ослабить трос ручника, либо свести колодки через техническое отверстие в тормозном щитке обратной стороны колеса.

Тросик ручника ослабляется отворачиванием контргайки находящейся внутри салона, под панелью между передними сиденьями.

Техническое отверстие заглушено резиновой пробкой. Вытаскиваете пробку, долго смотрите в мааааленькое отверстие, неуклюже светите туда фонариком, находите звездочку регулятора развода колодок и отверткой вертите ее (если она конечно вертится) пока колодки немного не сведутся. Через это же отверстие смотрится степень износа тормозных колодок.

В тормозном барабане имеются два небольших отверстия. Постепенно и поочередно вкручиваем в них два болтика М8. Одновременно постукивая молотком по барабану. Так барабан должен легко сняться. Интересный факт: при замене одного из тормозных барабанов на новый (который я заказывал через магазин), я обнаружил, что в новом барабане отверстий для демонтажа нет!

После снятия барабана, осмотрите все внимательно на предмет подтеков, надрывов, истертостей и механических повреждений (обязательно следует посмотреть выработку на барабане), и если все в порядке (что конечно врятли, ведь вы же не просто так туда полезли), то поставьте барабан обратно, как говорит моя бабушка: «не выстужайте хату!».

Если же всё печально, либо вам нужно заменить колодки, то разбирайте всё, делается это не сложно:

Плоскогубцами снимаете фиксаторы (гвоздики с пластинками-пружинками), проходящие сквозь колодки, поворачивания их на 90 градусов, чтобы шляпка гвоздика пошла через отверстие в пластинке. Затем, разжав колодки руками, вытащите верхнюю и нижнюю штанги (автоматические регуляторы), затем отсоедините пружины. Далее отсоедините тросик ручника от рычага колодки: оттягиваете пружину на тросике и вытаскиваете. Рычаг прикреплен к колодке при помощи стопорного кольца. Для удобства можно вращать полуось, и располагать как удобно вырезы на ней.


В итоге у вас остается тормозной щиток торчащий из него тросик ручника, маленькая пластинка одетая на нижней опоре тормозных колодок и рабочий тормозной цилиндр.
Откручиваем трубку (либо две трубки, в зависимости от стороны) идущую к цилиндру, и два болта крепящих цилиндр к щитку. Советую приобрести специальный ключ для откручивания трубок и штуцеров, который охватывает большее количество граней в отличии от простого рожкового ключа. Со временем грани на шестиграннике трубки могут износиться, что может сильно осложнить жизнь, специальный ключ позволит продлить жизнь граням.

И так, цилиндр снят. Трос ручника прикреплен к щитку при помощи металлической защелки, которая в одиночку отцепляется очень хлопотно, при помощи плоскогубцев и отвертки.

Теперь чистим все детали и определяем более детально их износ. Пружины должны пружинить и не быть растянутыми, тяги и рычаги должны быть ровными/не погнутыми, резьба на автоматическом регуляторе свободно вкручиваться и выкручиваться, рабочий цилиндр должен быть без механических повреждений, пыльники на нем нерваными, поршни свободно перемещаться и быть без механических повреждений. Ну и ржавчина на всех элементах естественно тоже должна быть удалена.

Так как я еще снимал полуось, я покрасил тормозной щиток, не знаю как вам, а мне глаз радует!

Очистив все от грязи и ржавчины и заменив негодные детали начинаем сборку. Забегая вперед, хочу отметить, что вдвоем сборку проводить удобней и последовательность сборки может быть иная, тут от ловкости и количества рук все зависит.

Ставим на место тросик ручника, и пластинку на нижней опоре колодок.

Согласно мануалу смазываем внутренние части рабочего цилиндра тормозной жидкостью, а на контактную поверхность рабочего цилиндра с тормозным щитком наносим герметик. Устанавливаем цилиндр на место. Аккуратно прикручиваем трубки тормозной магистрали, и прикручиваем два болта, окончательно фиксируя рабочий цилиндр.



Далее соединяем рычаг стояночного тормоза и тормозную колодку. Фиксируем их стопорной шайбой и одеваем тросик ручника на рычаг.



Далее берем пластину автоматического регулятора (нижнюю штангу) и устанавливаем крюк штанги в положения до упора. Затем берем вторую колодку, тягу, регулятор и соединяем их вместе. Придерживая всю конструкцию засовываем ее на свое рабочее место, попадая при этом пазом на нижней штанге в паз на противоположной тормозной колодке.


Далее, придерживая всю конструкцию, натягиваем нижнюю большую пружину.
Натягивать пружины можно при помощи нетолстой веревки, либо гибкого провода (я использовал телефонный провод). Система простая: Вставляешь одним концом пружину на свое место, складываешь шнур пополам, образовавшуюся петлю накидываешь на второй конец пружины, и тянешь, направляя в нужное место плоскогубцами. Это гораздо удобней, чем мучиться просто плоскогубцами, да и пружину не царапаешь.

После этого берем верхний регулятор и с ругательствами пытаемся поставить его на место, короткой половинкой в сторону носа автомобиля, длинным зубцом вилки наружу.

Не дыша и придерживая все, натягиваем верхнюю большую пружину.
Далее ставим маленькую пружинку одним концом в отверстие на колодке, другим цепляем за выступ на нижней штанге. При натяжке пружин нужно стараться не допускать сильных нажатий на поршни рабочего цилиндра, чтобы их не выдавило.



И так, на этом этапе все должно уметь зависать в статическом положении без помощи рук мастера, и мы можем приступить к установке рычажка автоматического регулятора:

С ловкостью карточного фокусника каким-то образом впихиваем рычажок так, чтобы он отверстием с одной стороны был надет на штырёк тяги, а с другой стороны заходил под тот самый длинный зубец верхней штанги. После этого натягиваем худую усатую пружинку, которая собственно и приводит в действие весь механизм автоматического развода колодок.


Теперь устанавливаем фиксаторы тормозных колодок (гвоздики с пластинчатыми пружинками). Процедура незатейливая, но есть одно но. Лично у меня, при замене старых частей барабана, на абсолютно новые, возникло какое-то сомнение по поводу пластинчатых пружинок. На мой взгляд, даже новые пружины, купленные по справочникам для моей модели, недостаточно широкие. Когда я устанавливаю стандартную комплектацию, вижу что колодка хоть и фиксируется пружинками, но достаточно перемещается и перекашивается в вертикальной плоскости. Поэтому, да простят меня сердобольные японцы, я немного наколхозил здесь! Я тупо подложил под гвоздики шайбы (а точнее гайку), тем самым уменьшив полезную длину гвоздика и более плотно прижав колодки к тормозному щитку. Посмотрев со всех сторон я решил что это не нанесет вреда, но если кто-то сталкивался с таким вопросом, с радостью выслушаю советы по решению проблемы.


Не забываем пробочку!

В итоге после установки всех частей, должна быть вот такая картина (на фото собраны части противоположного колеса, не того, которое показывалось ранее):

Установив все запчасти на свои места, нужно максимально возможно свести верхнюю штангу (регулятор развода колодок) и приступить к установке тормозного барабана. Барабан должен одеваться свободно, без помех и препятствий, если он упирается в колодки, то возможно нужно или ослабить трос ручника, либо недостаточно сведён верхний регулятор развода.

Одев барабан, подтягиваем ручник, не забывая что возможно, система развода колодок немного таки разведет колодки. Поэтому, мне кажется, сначала можно немного, так сказать, «поработать ручником», а затем уже окончательно отрегулировать его до рабочего состояния.

Далее ставим на место колесо, прокачиваем тормозную систему. Выезжаем из гаража, и аккуратно проверяем работоспособность тормозов.

И напоследок хотелось бы добавить видео на котором показана система разводки колодок в действии:

Вот собственно и весь мой рассказ, так сказать накипевший за несколько лет эксплуатации своего коротыша.

Жду коментов, вопросов и замечаний. Всем спасибо за внимание!

ТОРМОЗНАЯ СИСТЕМА

Только при обращении к официальному дилеру и предъявлении купона из Личного кабинета SUZUKI c 1 октября по 31 декабря 2020 г. владельцы автомобилей SUZUKI смогут получить комплексную услугу по замене тормозных колодок с осмотром подвески на подъемнике с выгодой до 30%.

Комплексная услуга включает:

  • Оригинальные передние тормозные колодки SUZUKI
  • Работы по замене передних тормозных колодок
  • Осмотр подвески на подъемнике

Для гарантийных автомобилей:

МОДЕЛЬ АВТОМОБИЛЯРАБОТА НЧСТОИМОСТЬ комплексной услуги, РУБ*
Vitara0,610 522
New SX40,610 522
Grand Vitara0,69 025
SX4 Classic (пр-во Япония)0,69 555
SX4 Classic (пр-во Венгрия)0,66 899
Jimny (модификации SN413V 10, 11)0,67 792
Jimny (модификации SN413V 8, 9, 10, 11)0,67 792
Swift 1.2 **0,68 695
Swift 1.2 ***0,69 025
Swift 1.3, 1.50,68 265
МОДЕЛЬ АВТОМОБИЛЯРАБОТА НЧСТОИМОСТЬ комплексной услуги, РУБ*
Vitara0,68520
New SX40,68520
Grand Vitara0,67288
SX4 Classic (пр-во Япония)0,67725
SX4 Classic (пр-во Венгрия)0,65499
Jimny (модификации SN413V 10, 11)0,66272
Jimny (модификации SN413V 8, 9, 10, 11)0,66272
Swift 1.2 **0,67016
Swift 1.2 ***0,67288
Swift 1.3, 1.50,66662

Также в период действия акции у официальных дилеров действует выгода до 15% для гарантийных и 30% для постгарантийных автомобилей на:

  • Передние и задние тормозные колодки и диски;
  • Тормозные жидкости.

Замена передних колодок на Suzuki New Grand Vitara Suzuki Grand Vitara

1. Поддомкрачиваем машину и подставляем упор под заднее колесо, после чего снимаем переднее колесо

2. Выкручиваем 2 болта крепежа суппорта

3. Снимаем суппорт

4. Снимаем старые колодки, пластины с них а также направляющие болты

5. Чистим направляющие, снимаем пыльник и очищаем от старой смазки, после чего наносим новую

6. Ставим направляющие обратно

7. Протираем мягкой тканью с растворителем рабочую поверхность тормозного диска

8. Смазываем обратную сторону колодок смазкой

9. Ставим пластины на колодки

10. Устанавливаем новые колодки

11. «Осаживаем» поршенек цилиндра суппорта, не забывая поглядывать на уровень тормозной жидкости в бачке

12. Ставим суппорт на место, попутно смазывая болты и затягивая их с моментом 36Нм

13. Ставим колесо обратно, снимаем машину с домкрата

14. Делаем то-же для другого колеса

15. Заводим машину, и нажав несколько раз на педаль тормоза контролируем чтобы в бачке уровень жидкости был между min и max

Не забываем что первые 400 км колодки притираются, поэтому резко не тормозим

как правильно поставить пружинки,чтоб не скрипели?

купил колодки передные а в комплекте есть крепеж 2 штуки,подскажите пжл куда и как ставить,у меня скрипят тормаза и не знаю как правильно поставить! за ранее спасибо

ARSI: как правильно поставить пружинки,чтоб не скрипели? #

Что вы называете пружинками, не совсем понятно.

Сфотографируйте и опубликуйте.

эти с бок как ставить?уменя в комплекте были 2 штуки всего

ARSI: эти с бок как ставить?уменя в комплекте были 2 штуки всего

как правильно поставить пружинки,чтоб не скрипели?

Это датчики износа колодок. (если я вас правильно понял) Они как раз и ставятся, чтобы громко скрипеть, когда придёт пора менять колодки. Хватит и двух, по одной на сторону. А можно их и не ставить вовсе.

спасибо вам большое.

Какой смазкой надо смазать направляющие, пыльник и обратную сторону колодок?

DOLN: Какой смазкой надо смазать направляющие, пыльник и обратную сторону колодок? #

Смазкой спец. для суппортов. Например:

Но не обязательно именно такой.

Отправьте страницу себе или другу, чтобы не потерять

Не нашли ответ на вопрос?
Воспользуйтесь поиском по сайту, на сайте с 2007 года пишут настоящие мастера. Опубликовано более миллиона сообщений, вероятно там есть решение вашей проблемы!

Приветствую! Меня зовут
Михаил, хочу высказать свою благодраность Вам и вашему сайту.

Благодаря вам самостоятельно удалось вывести царапины, которые поставила жена на парковке.

Началось все с того, что моя жена сдала на права и стала частенько брать мою машину, чтобы доехать до ближайшего торгового центра. Ничего не предвещало беды, но в один день она со слезами на глазах сказала, что теранулась на парковке о какой-то столб. Я до сих пор не понимаю, как это нужно было умудриться сделать, но у женщин все возможно, сами понимаете)) Царапина была достаточно глубокая, а денег и времени чтобы заморачиваться с покраской не было. По-этому на царапину я просто забил.

Неделю назад наткнулся у вас на блог Артема Шевченко, который в своей статье рассказал, как избавиться от царапин за 10 мин.. Сначала не поверил, но все же решил попробовать и ничуть не пожалел. Способ сработал на все 100, от царапины не осталось и следа, вот прямо вообще ничего не видно ни под каким углом.

В вобщем сохраню интригу, для тех кто хочет быстро избавитьвиться от цапапин, заходите и читайте статью у Темы в блоге, гарантирую, вы не пожалеете.

Ремонт своими руками. Замена задних тормозных колодок барабана Suzuki Grand Vitara

В период эксплуатации, на внутренней рабочей поверхности барабана, образуется выработка от трения колодок в виде кромки. Колодки в неё упираются и снятие барабана становится очень проблематичным. Если честно, я не очень люблю в таких ситуациях идти в салон, снимать пластик с ручника, отпускать его, чтоб свести колодки, а потом еще пол дня его настраивать. Мне гораздо проще выстучать его с обратной стороны молотком, уперев в край барабана деревянный брусок, ибо можно отколоть край барабана. Если же и молоток не помогает, то придётся идти отпускать ручник. Стянув барабан, очистите всё от пыли и грязи сжатым воздухом. Если переживаете при установке новых колодок, что-то поставить не так, сделайте фотографию. Не скрою, сам так же делаю, если за что-то берусь первый раз и не хватает своей памяти.

Первым делом снимаем «солдатиков» (1), нажав на стопорную пластину и прокрутив штифт так, чтобы его конец совместился с отверстием в пластине, и тогда пластину можно будет достать. После солдатиков, снимаете нижнюю пружину (2), ухватившись за неё пассатижами. И при помощи пассатижей, снимаете с проушины разводной планки, трос ручника (3). Теперь взявшись за верхнюю часть колодок, где они упираются в рабочий тормозной цилиндр, раздвигаете их и вытаскиваете. Сложность составляет преодолеть сопротивление длинной пружины, скрепляющей обе колодки. Если вам тяжело — заранее снимите её.

Оставшееся у вас в руках разбираете: разводной механизм, лапку-стопор с пружинкой. Теперь смотрим. На правом заднем колесе у вас левая колодка с разводной планкой, соответственно на левом колесе, планка стоит на правой колодке. Как я уже говорил, планка крепится к колодке при помощи лепестковой шайбы.

Если вы хотите оставить старую, можно попробовать её аккуратно снять. Для этого хорошо очистите её от грязи и уперев острое зубило с разных сторон, простукивайте молотком, поддевая его и стягивая вверх. Главное, не торопитесь иначе либо лопнет сама шайба, либо отломается лепесток и придётся идти в магазин за новой. Переставляете планку на новую колодку и через наставку, молотком загоняете на ось планки шайбу. Всё готово.

Начинаем всё собирать обратно. Механизм регулировки состоит из цилиндрической трубки с внутренней резьбой, и упором в виде вилки. В неё вкручивается такой же упор в виде вилки с шестерней. Закручиваете его в трубку до конца, так как колодки стоят новые и нужно максимально свести механизм. На колодку с разводной планкой надеваете трос ручника и на обе колодки устанавливаете солдатиков. Надеваете нижнюю пружину, поправляете положение колодок: верхний упор в поршни рабочего цилиндра и сами колодки стоят как изначально немного под наклоном. Упираете разводной механизм, ставите сверху на шестерню лапку и натягиваете на неё пружинку. И самое неудобное — поставить большую поперечную пружину. Пассатижами сделать это достаточно сложно, поэтому попробуйте сделать это отвёрткой — вставляете её под углом в отверстие, где должна стоять пружина, зацепляетесь ей за отвёртку и используя её как рычаг натягиваете и зацепляете.

Осталось подстроить колодки под барабан. Сам барабан не должен свободно надеваться на колодки, а слегка за них зацепляться. Для этого, вы, вращая отверткой за шестерню разводного механизма, подстраиваете колодки как вам нужно. Вот и всё. Также проделываете и с другой стороной. Не забудьте перед выездом немного покачать педалью тормоза, чтобы колодки выбрали лишние зазоры и стали на свои места

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
