Замена тормозных колодок фольксваген тигуан

Снятие и установка передних тормозных колодок FN 3
Шасси. Тормозная система. Фольксваген Тигуан 1

Снятие

Пометить положение тормозных колодок, если они будут еще использоваться. Они должны быть установлены обратно на те же места, иначе возникнет неравномерность распределения тормозных сил между колесами! Снять колёса. Подцепить отверткой и извлечь из тормозного суппорта поддерживающую пружину -стрелка-.

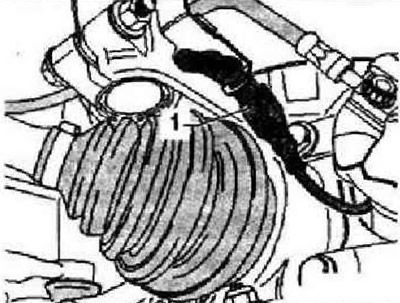

Разъединить электрический разъем -1- указателя износа тормозных колодок.

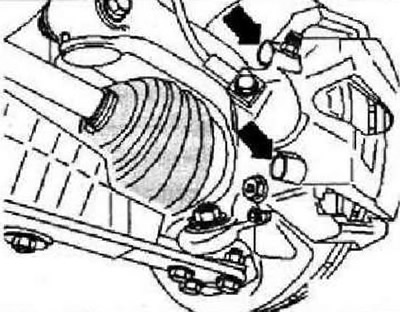

Снять колпачки -стрелки-.

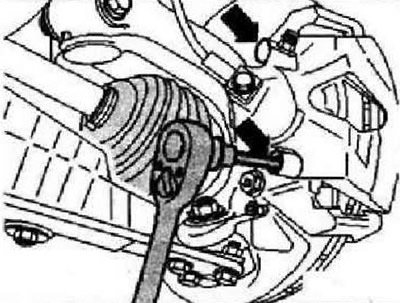

Выкрутить и извлечь обе направляющие -стрелки- из тормозного суппорта. Снять тормозной суппорт и подвязать его проволокой таким образом, чтобы он своим весом не повредил тормозной шланг. Извлечь тормозные колодки из корпуса тормозного суппорта и скобы.

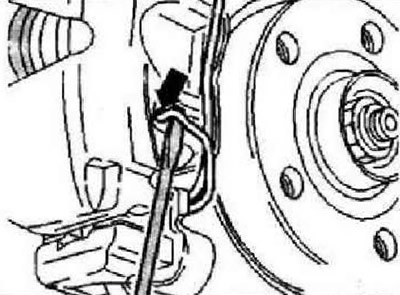

Тщательно очистить опорные поверхности для тормозных колодок на тормозной скобе, удалить продукты коррозии. Очистить суппорт, особенно тщательно в посадочном месте колодки (здесь не должно быть остатков клея или смазки). Для очистки тормозного суппорта использовать только спирт.

Установка

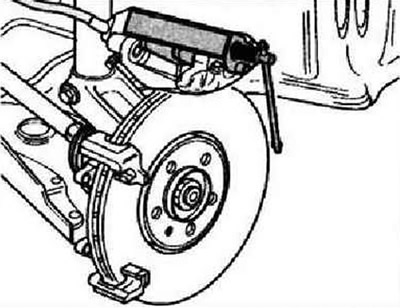

Прежде чем вдавливать поршень в цилиндр с помощью специального устройства, необходимо откачать часть тормозной жидкости из бачка. Если тормозная жидкость доливалась по мере износа тормозных колодок, то это позволит избежать ее утечек и вызванных ими повреждений. Вдавить поршень в суппорт. Удалить защитную пленку с опорной пластины наружной тормозной колодки. Установить наружную тормозную колодку на тормозную скобу. Вставить внутреннюю тормозную колодку с фиксирующей пружиной в тормозной суппорт (поршень). При установке приклеить колодку только тогда, когда она займет надлежащее положение в суппорте. Не допускать повреждения клеевого слоя.

Двумя направляющими привинтить тормозной суппорт к скобе. Установить оба защитных колпачка. Установить поддерживающую пружину в тормозной суппорт. Соединить разъемы кабеля датчика износа колодок. Установить колёса.

Инструкция: После каждой замены тормозных колодок несколько раз сильно нажать на педаль тормоза. Это необходимо для того, чтобы тормозные колодки заняли свое рабочее положение. После замены колодок проверить уровень тормозной жидкости.

Момент затяжки: направляющие к тормозной скобе — 30 Нм.

SkyGarage.Ru

Форум по тюнингу, ремонту и осблуживанию Nissan Skyline!

  • Список форумовОбщение— ПЕПЕЛЬНИЦА.
  • Изменить размер шрифта
  • Версия для печати
  • FAQ
  • Регистрация
  • Вход

Фотоотчет. Замена тормозных колодок на Volkswagen Tiguan

Фотоотчет. Замена тормозных колодок на Volkswagen Tiguan

Drive@sek » 12 авг 2012, 09:57

45000 проверить состояние задних тормозных колодок на своём Volkswagen Tiguan и если ещё рабочие, то поменять местами внутренние и наружные для более равномерного износа. Делал со шнурком , как указано выше.
Из инструментов понадобился ключ на 15! (как раз был в наличии, я им дитёнку кЕтайский лисапет починяю), на 13, штангенциркуль:

Колодки самостоятельно менял первый раз в жизни (раньше всё по сервисам), собственно для таких, как я и пишу подробно.

Ключиком на 15 придерживаем направляющую и на ключегом на 13 отворачиваем болтик(и).

Отвернув болты, снимаем суппорт, предварительно отжав колодки шнурком.

Видим колодки (На фото уже поменяны местами):

Делаем замеры. Сама пластина 5 мм

А накладка внутренней колодки 9-5=4 мм

Внешней: 13-5=9 мм

Поменял местами тормозные колодоки, свёл и адаптировал, что необходимо на Volkswagen Tiguan.
Несколько раз притормозил по дороге, притирая колодки. Всё норм, ошибок нету. Сильно смущает «ребристость» (неравномерный износ) тормозных задних дисков, но, говорят, для Тигуана это нормально, а передние как зеркало.

Re: Фотоотчет. Замена тормозных колодок на Volkswagen Tiguan

Drive@sek » 12 авг 2012, 10:04

Все сделал. Нужно просто почаще крутить ключом и по-меньше нажимать. Специальным ключем, который одновременно крутит и давит на эти треугльники:

Есть специальная приспособа супорт сводить, с ее помощью за 5 минут поменял. Покрутил, покрутил до упора, ослабил, опять покрутил. вот такими рывками вкручивается, а когда просто крутишь — не чего не получаеться

Re: Фотоотчет. Замена тормозных колодок на Volkswagen Tiguan

Drive@sek » 12 авг 2012, 10:11

Написал вопрос к официальным дилерам:
Посчитает-ли производитель заводским браком, неравномерный износ задних колодок?

На Тигуанах такое часто встречается. Внутренние задние колодки начинают требовать замены уже в период 20-30 тыс. км.
Тогда как внешние задние колодки в этот момент показывают износ не более 60%.

Вообще, сам факт, что задние колодки требуют замены гораздо раньше передних, является нонсенсом. Обычно задние колодки выхаживают по 2-3 срока передних, т.е. часто требуют замены к 100тыс.км.

В данном случае, ситуация не нормальная и возникает подозрение на конструктивный недостаток задних тормозных механизмов.

И ладно, если бы дилеры предлагали замену колодок, пусть не бесплатно, но по умеренным ценам. Но они оценивают стоимость колодок в 3800р + замену в 1150р = 4950р.

Т.е., ситуация вдвойне странная:
1. чрезмерно быстрый выход из строя задних колодок (у меня вот уже пищат в 20 тыс.км.)
2. чрезмерно высокая стоимость таких, по идее недорогих, расходников и работы (Следовательно, за гарантийный период возможна замена от 2х до 4х раз. 10000-20000руб)

Паника оказалась преждевременной. Пищало что-то другое.

При снятии РОДНЫХ колодок никакого криминала не обнаружено. Во всяком случае, мне не доложили. После осмотра даже мастер позвонил и уточнил, что колодки ещё весьма живые и нет необходимости менять, по крайней мере до ближайшего ТО (около 9тыс.км).
Но раз уж разобрали, то я решил сменить. Тем более, что новый комплект уже куплен, всё разобрано и по акции не часто можешь попасть.

Итак, родной комплект TRW 3CO615415B сносился таким образом:

На внешних половинках, прижимаемых супортами, остаток около 6-7мм.
На внутренних половинках, прижимаемых поршнями, остаток около 4-5мм.
Очевидно, что на внутренних половинках много грязи и окислов. Пластины, приклёпанные к колодкам, даже кое-где отпали, а пластик которыми они обработаны с двух сторон, выдавлен.
Наружние половинки почти как новые.
Общий износ комплекта к 20 тыскм около 50%.

На замену брал комплект BOSCH за 1140р.

В комплекте всё как надо. Сделаны очень аккуратно. Надеюсь, свистеть или перегреваться они не будут.

ИТОГО за всё 1620руб.

Кстати, на своём опыте подтвердил, что задние колодки к Тигуану на 100% взаимозаменяемы от Гольфов, Джетт, Пассатов, Кэдди и т.п. близких родственников.

С уважением, Алексей.

Re: Фотоотчет. Замена тормозных колодок на Volkswagen Tiguan

Drive@sek » 12 авг 2012, 10:25

Друзья, прочитав фак, собрался менять задние колодки сам на на Volkswagen, разобрал всё, а вот как вкрутить поршень — не придумал, пришлось все собрать на место. Без спецприспособления не получается. На Экзисте оно стоит нереальные деньги.

Кто как решал эту задачу?

При замене задних тормозных колодок Volkswagen Tiguanиспользовал Г- образный шестигранник на «7». Коротким концом упирал в поршень, а длинным как рычагом вдавливал(потребуется помошник), при этом крутя поршень ключом от болгарки(идеально подходит).

Перед тем как начинать манипуляции с задним поршнем, необходимо его «покачать» ключом от болгарки, вперед-назад, или использовать ВД-40.
Как то так.

Замена задних тормозных дисков и колодок на Volkswagen Passa

Drive@sek » 12 авг 2012, 10:48

Имя автора — утеряно.

Была задача поменять тормозные колодки по кругу. Передние колодки поменял без проблем, а вот задние.
При осмотре задних тормозов, оказалось, что не только колодки надо менять, но и тормозные диски.

Огромное спасибо Lucky3D за предоставленный инструмент:

Теперь несколько рекомендаций:
Меняя задние колодки, обязательно проверяем все соединения тормозной системы;
Проверяем тормозные шланги (не должно быть трещин);
Когда колодки сняты, обязательно проверяем направляющие пальцы, они должны свободно сжиматься и разжиматься, чехлы должны быть целыми;

Перед установкой колодок проверяем поверхность тормозного диска пальцами на наличие рисок. Если риски имеются, диски необходимо заменить;
Тормозные диски меняются парами (т.е. два передних, два задних);
После установки новых тормозных колодок они должны приработаться. Первые 200 км пробега следует по возможности избегать полного торможения автомобиля.
Теперь сама замена:

1. Ослабляем болты крепления колеса. Поднимаем машину на домкрате и ставим страховку;

2. Отворачиваем болты и снимаем колесо;

3. Отворачиваем направляющие пальцы вверху и внизу ключом на 13, удерживая гаечным ключом на 15 направляющий палец от проворачивания;

4. Вытаскиваем суппорт и вынимаем колодки;

5. Теперь берем инструмент для вкручивания поршней задних цилиндров;

6. Вставляем в суппорт и вкручиваем цилиндр по часовой стрелке;

7. Выкручиваем два болта с внутренним шестигранником на 8.

Снимаем суппорт с направляющей с тормозного диска.

Закрепляем суппорт проволокой к подвеске так, чтобы тормозной шланг не перекручивался и не натягивался;

8. Аккуратно монтировкой поддеваем тормозной диск, и снимаем его;

9. Обрабатываем посадочное место для нового диска и ставим его;

10. А вот какая толщина была у старого диска(без комментариев);

11. Теперь собираем все в обратной последовательности;

12. Закручиваем два болта с внутренним шестигранником — момент затяжки 95 Нм;

13. Ставим новые колодки, обязательно очищаем направляющие поверхности и посадочные места колодок в шахте корпуса;

14. Затягиваем направляющие пальцы новыми болтами (они всегда должны быть в комплекте с колодками), момент затяжки 30 Нм.

Еще раз напоминаю: при отворачивании и затягивании удерживаем гаечным ключом за направляющий палец от прокручивания;

15. Вот так выглядят новые диски и новые колодки.

16. Поставив колеса, несколько раз сильно нажмите на педаль тормоза так, чтобы почувствовалось сопротивление;

17. Проверяем уровень жидкости в резервуаре;

Вот и все.
Вся работа заняла около 2 часов. Всем удачи и легких болтов.

Замена тормозных колодок

#1 OFFLINE Denis_ka

  • Administrators
  • 16 011 сообщений
    • Откуда Россия, Владимир
    • Авто: 1,4 TSI Manual 2T(LC9X) без подлокотника и без 2х л 🙂

    В приложении мануал по снятию и установке.

    Делал у ОД, вот несколько фото:

    При пробеге 58690 км задние колодки выглядели так (от внутренней правой осталась только пластина):

    Смазывали только места прилегания колесных дисков, при замене колодок лишь продувка сжатым воздухом (чего мануал делать не рекомендует кстати):

    Прикрепленные файлы
    • Снятие и установка тормозных колодок.pdf268,9К 2576 Количество загрузок
    • Установка.pdf165,78К 1949 Количество загрузок
    • oleg3110_78, Patriot

    и ivin82 это понравилось

    • Наверх

    #2 OFFLINE Иван 5230

  • Members
  • 4 сообщений
    • Откуда Беларусь
    • Авто: VW Tiguan 1.4 TSI 4Motion

    а когда поменял колодки, ошибки не выбивает??

    • Наверх

    #3 OFFLINE Иван 5230

  • Members
  • 4 сообщений
    • Откуда Беларусь
    • Авто: VW Tiguan 1.4 TSI 4Motion

    Подскажите пожалуйста, как ужать тормозной цилиндрик??

    • Наверх

    #4 OFFLINE oleg3110_78

    Не хороший но ругающийся матом

  • Administrators
  • 7 670 сообщений
    • Откуда ПриГород, т.е. СПб
    • Авто: Тракторная вишня на Хае

    на задних сначала так а потом еще вдавить механически, на передних просто механически

    Всадник без головы сам по себе не страшен, страшно когда он во главе эскадрона!

    • Наверх

    #5 OFFLINE Иван 5230

  • Members
  • 4 сообщений
    • Откуда Беларусь
    • Авто: VW Tiguan 1.4 TSI 4Motion
    • Наверх

    #6 OFFLINE Vnuks

  • Members
  • 2 сообщений
    • Откуда Moscow
    • Авто: Tiguan 2.0 T+F
    Читать еще:  Рено меган замена ремня грм

    Приложенные инструкции подходят только для передних колодок.

    Для смены задних я написал свой вариант инструкции.

    • Denis_ka и menex это понравилось
    • Наверх

    #7 OFFLINE Split_SHD

  • Members
  • 11 сообщений
    • Откуда Moscow
    • Авто: Tiguan 2.0

    Поршни в суппортах должны вдавливаться без особого усилия. Если поршень не утопает, надо на всякий случай оценить визуально наличие ржавчины и целостность резинок

    • Наверх

    #8 OFFLINE Алексеич

  • Members
  • 5 537 сообщений
    • Откуда Россия, Ростов Дон
    • Авто: Tiguan 2,0 TSI S&S АКПП + свет и обзор без кожи!!

    Не говорите что мне делать и я не скажу куда вам идти

    • Наверх

    #9 OFFLINE Denis_ka

  • Administrators
  • 16 011 сообщений
    • Откуда Россия, Владимир
    • Авто: 1,4 TSI Manual 2T(LC9X) без подлокотника и без 2х л 🙂

    • Наверх

    #10 OFFLINE Grek

  • Members
  • 216 сообщений
    • Откуда Россия, Самара
    • Авто: Tiguan 2,0 бензин, белый, S&S, NAVI.

    Подскажите а на Тигуане есть датчик износа тормозных колодок и как он работает? Получается я уже задние колодки в ноль сточил и ни каких признаков и оповещений нет на табло.

    Предыдущий раз менял колодки в Шкода центре Самара так после замены приехал в гараж начал разглядывать старые колодки и видел там шнур видимо от датчика износа.

    p.s. Обнаружил что дилер шкоды мне обрезал на новых колодках шнурки от колодок

    • Наверх

    #11 OFFLINE Denis_ka

  • Administrators
  • 16 011 сообщений
    • Откуда Россия, Владимир
    • Авто: 1,4 TSI Manual 2T(LC9X) без подлокотника и без 2х л 🙂

    Grek, есть на одной из передних накладок, но у многих задние внутренние «приезжают» значительно раньше срабатывания датчика

    ЗЫ. Есть мнение, что связано это с использованием автохолда, хоть я его не совсем разделяю.

    • Наверх

    #12 OFFLINE Алексеич

  • Members
  • 5 537 сообщений
    • Откуда Россия, Ростов Дон
    • Авто: Tiguan 2,0 TSI S&S АКПП + свет и обзор без кожи!!

    Есть мнение, что связано это с использованием автохолда

    да при чем тут холд, он работает так — вы остановились и АБС не отпускает ВСЕ ЧЕТЫРЕ тормозных механизма, нажали акселератор — тормоза отпущены вот и все , а вот если на стоящей на холде машине отстегнуться или дверь открыть — гаснет автохолд и включается ручник

    • Denis_ka, shatrov и SIMPSON это понравилось

    Не говорите что мне делать и я не скажу куда вам идти

    • Наверх

    #13 OFFLINE Irbis07

  • Members
  • 12 сообщений
    • Откуда Москва
    • Авто: Tiguan T&F 2.0

    Замена тормозных колодок Фольксваген Тигуан

    Износ тормозных колодок Фольксваген Тигуан следует контролировать во время каждого техосмотра. Минимально допустимая толщина фрикционного слоя (т.е. без учета размера металлической опорной пластины) составляет:

    • 4 мм — для передних колес,
    • 2 мм – для задних колес.

    Если толщина колодок снизилась до предела или загорелся индикатор износа, значит, Вам пора заменить их в ближайшем автосервисе нашей сети.

    При езде с изношенными колодками увеличивается риск перегрева или разрушения остатков фрикционного слоя, и Вы не сможете быстро остановить свой кроссовер в критической ситуации.

    Запчасти

    Инструкция по ремонту предписывает менять тормозные колодки только комплектами. Если изношена хотя бы одна, замене подлежат и остальные, расположенные на этой оси. Как правило, в упаковке лежат еще новые болты для направляющих (они одноразовые), а также прижимные пружины.

    Такие комплекты имеются в ассортименте многих компаний: TRW, ATE, Brembo, Ferodo и т.п.

    Нужный типоразмер лучше подбирать по коду комплектации, указанному в сервисной книжке или на стикере в нише «запаски» (наиболее распространенные коды: 1LJ, 1ZD, 1KU), либо по ВИНу автомобиля.

    Порядок работ

    Для того чтобы замена колодок Тигуана прошла без задержек и опасности повреждения других узлов и деталей (в первую очередь, тормозных суппортов и проводки датчиков АБС), используется фирменный инструмент и специальные приспособления:

    • устройство для откачки тормозной жидкости из бачка (например, V.A.G 1869/4),
    • приспособление для вдавливания поршней (T10145 или аналог),
    • динамометрический ключ (усилие затяжки болтов направляющих – 30 Нм),
    • диагностический сканер для управления приводом «ручника» (VAG COM, VAS 5051 или аналоги).

    Если не отремонтировать

    При езде с изношенными колодками увеличивается риск перегрева или разрушения остатков фрикционного слоя, и Вы не сможете быстро остановить свой кроссовер в критической ситуации.

    Замена задних колодок Фольксваген Тигуан

    Итак, вам понадобилась замена задних тормозных колодок Тигуан. Начнем с того, что Фольксваген данную запчасть не производит, на авто он устанавливает задние колодки от TRW. В зависимости от того, какой бюджет вы готовы заплатить за безопасность, колодки на Тигуан выбираются или оригинальные, или неоригинальные. Но и те, и другие, в данном случае – сторонних производителей.

    К замене тормозных колодок на Фольксваген Тигуан, в том числе, задних, следует относиться серьезно. Поэтому, если вы не относите себя к экспертам, лучше доверить это знающим людям в автосервисе. Помните, что нормальная работа тормозной системы выступает гарантией безопасности не только водителя, но и пассажиров, а также пешеходов.

    Когда нужно менять колодки на Тигуане

    Замена задних колодок на Volkswagen Tiguan производится согласно плановому техосмотру авто, соответственно – согласно рекомендациям автоконцерна.

    Но некоторых сдерживает стоимость ежегодного техобслуживания, а кто-то просто умелец на все руки, поэтому хотел бы и здесь их приложить с пользой, и заменить колодки самостоятельно. Как в этом случае понять, что пришла пора их замены? А подскажет это датчик износа колодок. Но можно ориентироваться и на пробег авто, который для данного случая должен быть в районе 40-50 тыс. км.

    Однако, учитывая особенности эксплуатации, а их в нашей стране нельзя приравнивать к тем, что учитывает производитель, то есть европейские, то есть еще один, самый точный ориентир – это толщина фрикционной накладки. Она должна быть не более двух-трех миллиметров. Но, так как разбирать авто ради такого метода контроля износа нецелесообразно, ориентироваться нужно на датчики износа. Как правило, задние тормоза служат дольше, чем передние, что тоже следует учесть при определении срока замены.

    Какие колодки выбрать

    Какие колодки на Tiguan лучше? Как мы уже выяснили, таковыми следует считать оригиналы. Но среди них тоже есть те, что категоризирутся, как более лучшие, и те, что считаются «не очень». Чтобы выбрать задние колодки тигуан на замену нужно знать ViN код авто и номер имеющихся «родных» колодок.

    Оригиналы

    Не секрет, что стоимость оригинальных запчастей, в том числе и колодок, намного выше. Плюс она зависит от конкретного производителя. Если же экономия для автомобиля неуместна, то лучше использовать то же самое, что стояло ранее. Есть еще те же TRW, однако продаются они под брендом VAG, и это тоже оригинальные колодки.

    Аналоги

    Среди аналогов выбора больше. Это задние тормозные колодки от Bosh, Ate, Brembo, Remsa. В крайнем случае, можно даже FENOX. Нареканий неоригинальные колодки данных производителей у автовладельцев не вызывают, характеризуются умеренным сроком эксплуатации, хорошо тормозят и не скрипят.

    Пошаговое руководство по замене

    Так как стоимость замены колодок на Тигуан нередко выше цены их самих, а работы там – на полчаса, многие пытаются сэкономить.

    Однако если вы ранее этого никогда не делали, то, прежде чем заменять колодки на Volkswagen Tiguan собственноручно, хорошо подумайте.

    Для проведения работ по замене задних колодок tiguan понадобятся не только обычные, которые есть практически у каждого автомобилиста, но и «необычные» инструменты.

    Дело в том, что у Тигуана есть особенность замены колодок. Нужен специфический инструмент – VCDS – для разблокировки электронного ручника. Также понадобится ключ (рожковый или разводной) на 13 и на 15 (обязательно с узкими губками, но если нет такого, то можно сточить обычный), «раздвигалка» для цилиндра и домкрат.

    Ставим авто на ровной площадке на передачу, убрав с ручника. На параллельной стороне от той, где производится замена, лучше что-нибудь подложить под колеса. Затем следует перевести ручник в сервисное положение.

    Подключаем ноут, включаем зажигание, после чего можно будет выключить кнопкой ручник и запустить VDSC, зайдя в 53 блок, где выбираются базовые настройки и вводится группа 007. Справа вверху нажмите на «выполнить», после чего колодки практически сразу разведутся.

    Ослабляем винты колеса, после чего полностью его откручиваем и снимаем. Откручиваем болты с внутренней стороны тормозного механизма, придерживая гайки на суппорте.

    После этого можно точно узнать степень износа. При этом внутренняя и внешняя стороны колодки чаще всего стерты неравномерно.

    • 13-м ключом откручиваем, 15-м придерживаем (разводной, сточенный), затем нужно осторожно выдвинуть скобу суппорта с цилиндром, стараясь не натягивать провод ручника и тормозной шланг.
    • Некоторые рекомендуют поместить суппорт на рычаг подвески, или вовсе подвесить его на проволоке.

    Тормозные колодки для Volkswagen Tiguan

    От эффективности тормозной системы зависит безопасность эксплуатации транспортного средства, поэтому не стоит экономить или пренебрегать своевременным обслуживанием тормозных колодок на автомобиле.

    Тем более на массивном кроссовере как Фольксваген Тигуан – к счастью, процедура замены колодок проста и свободно выполняется в домашних условиях.

    Колодки на Тигуане требуется менять каждые 50-55 000 км пробега, тормозные диски – каждые 60-65 000 км. При агрессивном стиле вождения или эксплуатации в переменчивых климатических условиях ресурс колодок может закончиться раньше, поэтому рекомендуется установить датчики износа для своевременного оповещения о выработки деталей.

    ПроизводительАртикулКонструкционное расположениеДатчик износаПримерная стоимость, руб.
    NiBKPN0348WПередний мостВ наличии2100
    NiBKPN0338WЗадний мостВ наличии2200
    FERODOFDB4058Передний мостВ наличии4200
    FERODOFDB4057Задний мостВ наличии4300
    TEXTAR2433301Передний мостОтсутствует1500

    Обратите внимание! Подбирать колодки на Тигуане желательно путем сверки артикулов деталей с VIN-номером транспортного средства, что предотвратит вероятность приобретения несовместимого комплекта деталей.

    Замена колодок в домашних условиях

    Процедура установки переднего комплекта тормозных колодок не является сложной и свободно выполняется одной парой рук в домашних условиях. Для обслуживания автомобиля потребуется не более 2 часов времени, а также наличие домкрата, комплекта гаечных ключей и отверток, ключ для демонтажа колес. Чтобы заменить колодки на Тигуане необходимо:

    • Для начала включаем первую передачу и выжимаем стояночный тормоз на автомобиле, после чего под капотом открываем расширительный бачок с тормозной жидкостью и откачиваем небольшой объем;
    • Поддомкрачиваем переднюю часть транспортного средства и демонтируем колеса. Так как Тигуан является тяжелым автомобилем, рекомендуется использовать гидравлический домкрат, под который предварительно подложен деревянный брус для устойчивости;
    • Подцепляем наконечником шлицевой отвертки фиксирующую стрелку и открепляем провода, ведущие к датчику износа;

    • Далее отвинчиваем 2 центральных болта и извлекаем тормозной суппорт из системы, после чего привязываем деталь к элементам подвески, чтобы не перегибался тормозной шланг;
    • Снимаем тормозные колодки со скобы и проводим обслуживание механизма: следует смазать пальцы направляющих, очистить скобу от следов коррозии, а также при необходимости заменить пыльники направляющих и тормозного поршня;

    • Теперь аккуратно выжимаем тормозной поршень в бок до упора, после чего устанавливаем тормозные колодки на место. Собираем тормозной механизм в обратном порядке и повторяем аналогичную процедуру со вторым колесом.

    Важно знать! Тормозные колодки на Тигуане необходимо менять полным комплектом на всем мосте, в противном случае возможна разбалансировка торможения, что приведет к выбросу автомобиля в кювет или на встречную полосу движения в случае экстренной остановке.

    Установка комплекта тормозных колодок на задний мост Тигуана

    Тормозные колодки на задних колесах также дисковые, однако характеризуются большими размерами, что объясняется высоким весом транспортного средства. Процедура замены деталей на заднем мосте осуществляется по аналогичной инструкции с передним, однако имеет несколько отличительных особенностей, а именно:

    • Для начала требуется позаботиться о безопасности механизма во время обслуживания автомобиля и установить первую передачу, после чего подложить противооткатные упоры под передние колеса автомобиля. Затем также откачиваем немного тормозной жидкости из конденсирующего бачка под капотом для более комфортного обслуживания;
    • Теперь приступаем к замене комплектующих. В салоне под задними сидениями необходимо извлечь крышку люка, которая обеспечит доступ к раздачам стояночных тросов и ослабить натяжение на каждом элементе;
    • Далее баллонным ключом откручиваем болты и демонтируем задние колеса, после чего отвинчиваем крепления на суппорте и извлекаем тормозной элемент наружу, привязав проволокой к заднему бамперу. Это необходимо чтобы не повредить тормозные шланги;

    • Затем отжимаем тормозную скобу и демонтируем колодки, предварительно отжав с передней крючок, соединяющий трос стояночного тормоза. Поверхность тормозного механизма зачищаем жесткой щеткой от следов коррозии или потускнения метала и при необходимости меняем пыльники тормозного поршня и смазываем пальцы на осях;

    • Разбираем старый комплект колодок – при целостности комплектующих, датчик износа и фрикционные пружины можно установить на новые детали;
    • Собираем новые тормозные колодки и пытаемся установить. Если деталь не стает на место из-за увеличенного слоя фрикционных накладок, необходимо аккуратно отжать шлицевой отверткой тормозной поршень до упора, после чего повторить процедуру;

    • Теперь закрепляем тормозной суппорт на скобе, подключаем датчик износа колодок и монтируем колесо обратно. По данной инструкции также проводим манипуляции со вторым колесом.

    Обратите внимание! После замены тормозных колодок обязательно требуется прокачать систему и долить тормозную жидкость до отметки, указанной на корпусе расширительного бачка. Также при необходимости требуется отрегулировать стояночный тормоз – оптимальным вариантом является удержание ручником автомобиля на нейтральной передаче под уклоном на 3-5 щелках тормоза.

    После замены тормозных колодок на Тигуане не рекомендуется использовать экстренное торможение или останавливаться за один прием со скорости выше, чем 100 км/час. Это необходимо для обкатки тормозных колодок – фрикционные колодки должны притереться под рельеф тормозного диска, что обеспечит более эффективное и безопасное торможение.

    Замена задних тормозных колодок на фольксваген тигуан

    Замена задних тормозных колодок Volkswagen Tiguan своими руками 2. — бортжурнал Volkswagen Tiguan 2.0 TSI Sport&Style 2012 года на DRIVE2

    2 потому что это уже вторая замена задних тормозных колодок. Первый раз замена была на 40 тыс км пробега, дело было так

    Данных тормозных колодок хватило на 25 тыс. км.В этот раз были куплены колодки

    В этот раз чтобы не мучится подбором разных предметов решено было сделать приблуду найденную на просторах интернета.Взял старые две колодки, удалил асбестовую часть, думал просверлить отверстие под болт, а там оказывается уже нужное отверстие есть. Гайки приварил на обе стороны, но как показала практика достаточно будет и одной. Вся конструкция понятна на картинках.

    РезультатПосле того как открутили супорт, вставляем в нее приблуду, болтом зажимаем поршень и активируем стояночный тормоз, после того как отпускаем стояночный тормоз появляется зазор, который мы убираем болтом вкручивая его до упора(проворот на один оборот) и так раз 10, пока супорт не влезет на новые колодки установленные на место. В процессе на приборной панели загорается ошибка АБС, но после установки и активации стояночного тормоза ошибка исчезает.

    На станцию не обращаюсь по многим причинам. Экономия средств, не нужно куда то ехать, да еще окажется что после этой машины заедет другая и давай ка подъезжай через часика так 3, а иногда приходится еще и уговаривать чтоб сделали, а сделают еще потом и ни так. Поэтому если что то можешь сделать сам, то лучше сделай сам!

    Цена вопроса: 2 080 ₽ Пробег: 65000 км

    29. Замена задних тормозных дисков/колодок + прокачка тормозов — бортжурнал Volkswagen Tiguan 2013 года на DRIVE2

    Будет много букв и фото по обслуживанию задних тормозовЗапищали колодки, посмотрел визуально и приговорил сразу зад под замену (перед еще хорошие)Были куплены ATE, в последнее время покупаю их. Цена не из дешевых и качество хорошее.Все бы ничего, но что то попискивали иногда немножко и не сильно. Решил перепроверить передние, снял колеса и оказалось перед еще 50тыс минимум побегают. Задние тормозные диски были в борозде и начал грешить что писк из за борозды. В общем было решено проточить задние тормозные диски и заодно рассказать о замене задних колодок.Ну что, поехали!

    Замена задних колодок

    1. Домкратим машину, снимаем колесо2. Теперь нам понадобиться любой шнурок (Вася, VAS или VCP) что бы развести суппортЗаходим в 53 блок, далее базовые настройки и далее вводим 007 группу и нажимаем чтение.

    3. Берем ключ на 15 и на 13 и просто откручиваем 2 направляющих (внизу и вверху)

    4. Отодвигаем суппорт и теперь можем менять спокойно колодки.Кстати, у большинства (в том числе и у меня) задняя правая внутренняя колодка будет стерта максимально из всех задних. У меня она была почти в ноль, а другие остаток около 4мм— вытаскиваем колодки— вставляем новые— ставим на место суппорт и прикручиваем 2 направляющие. При этом скоба должна легко двигаться по направляющим. Если направляющие сухие рекомендуется смазать их любым средством по обслуживание тормозов/суппорта/напрвляющих5. Берем опять шнурок.— Заходим в 53 блок, далее базовые настройки и далее вводим 006 группу и нажимаем чтение. Это мы сдвигаем ссупорт

    — Заходим в 53 блок, далее базовые настройки и далее вводим 010 группу и нажимаем чтение. Происходит адаптация колодок

    Замена задних тормозных дисковНу вот мы и добрались до тормозных дисков. Снять их не так уж легко. Во первых, нужен специальный ключ Spline М14 звездочка (сложно найти, искал у себя в городе и после 20 магазинов нашел за 180 руб) и без него НИКАК! Во вторых, болты очень сильно прикипели и понадобится хорошее усилие их открутить1. Необходимо открутить 2 болта, которые держат скобу головкой Spline М142. Убираем скобу в сторону и головкой T30 откручиваем винтик, который фиксирует тормозной диск3. Хорошо прикладываемся молотком по тормозному диску где находятся отверстия под болты и потом его снимаем4. Протачиваем/меняем на новые диски и собираем все в обратном порядке. Не будет лишним промазать медным спреем посадочное место под автомобильный диск

    Параметры передних тормозных дисковтолщина — 25 ммпредельно допустимая величина — 22Параметры задних дисковтолщина — 12минимально допустимая толщина — 105. Получаем в итоге ровный без борозды диск

    Прокачка тормозовПлавно перешли к прокачке тормозов. В семействе VAG прокачка тормозов делается электронно при помощи шнурков. Я делал при помощи VCP. Про него и напишуПеред прокачкой необходимо подготовить ключ на 11, кусок шланга под штуцер прокачки (диаметр около 8мм вроде бы, подойдет от капельницы) и емкость для слива тормозухи (любая пластиковая бутылка). Нужна будет яма либо подъемник. Я делал на яме, при этом задние колеса снял и машина стояла на кирпичах для полного доступа к штуцеру, перед снимать колеса не обязательно.Заходим в 3 блок АБС, далее Базовы настройки и вводим 001 группуДалее следуем указаниям и успеваем бегать от штуцера на указанном колесе к компьютеруПосле проделанной операции нажимаем чтение и следуем указаниямПроделываем так для каждого колеса. Программа вас погоняет 2 раза по каждому колесу в итоге и видим сообщениеПрокачка тормозов на Тигуане согласно VCP делается в следующем порядке:1. Переднее левое колесо2. Переднее правое колесо3. Заднее правое колесо4. Заднее левое колесо

    Хотя везде информация что прокачивать необходимо с дальнего цилиндра (ну это для механического способа с прокачкой педали тормоза)

    После этого необходимо проделать Тест исполнительных элементов . К штуцерам уже бегать не нужно будет. Необходимо будет нажимать и отпускать педаль тормоза. Цикл будет длится где то из 30 сообщений программы. Скрины не делал, суть понятна по прокачке тормозов будет

    фотоотчёт по замене тормозных колодок — бортжурнал Volkswagen Tiguan тигуаша 2012 года на DRIVE2

    Много вопросов по замене тормозных колодок на тигуане. Решил поделиться своим опытом. В первую очередь для замены задних колодок необходим Вася-диагност. Заходим в 53 блок. На фото имеется подробный отчёт.

    Чтобы не было проблем с загрузкой Васи сначало включайте шнурок, а затем компьютер.

    Заходим в базовые параметры

    На рисунке показаны действия, но первое это разведение колодок

    Появляется информация о выполняемых дейстиях

    Это самое последнее действие после установки задних колодок

    Так выкручиваем направляющие

    то что подлежит замене

    А вот направляющие очищаем и смазываем, специальной смазкой для тормозных суппортов (она высокотемпературная), другие смазки не желательно

    Я утапливал тормозной цилиндр уголком, со стороны тормозного цилиндра стоит старая колодка.

    скобу смазываем и колодки с наружной стороны необходимо смазать

    Все устанавливаем и через Васю проводим финальное тестирование, чтобы колодки встали на свои места.С передними колодками, всё проще.

    Всего лишь один ключ.

    Колодки и направляющие также смазываем.

    Вот и Всё. Заводим машину и Едим обкатываем новые колодки.

    Пробег: 53500 км

    Замена задних тормозных колодок без Васи:) — бортжурнал Volkswagen Tiguan чёрный и дерзкий 2014 года на DRIVE2

    Всем привет. Оказалось у моего тигуана на задних тормозах нет индикаторов или датчиков износа:(. Не ожидал от немцев такого коварства.47 тыс пробега, а колодки в нуль стёрлись, были TRW

    в комплекте 4 колодки, 4 пружины и почему-то всего два болта.

    вот сюда вставляем под язычок и снимаем легким движением.

    где красный там плюс.

    . Рановато конечно.Вообщем внезапно кончились задние колодки. Нужно менять, а ни VAS ни Васи нет, ехать менять на сервис в лом, дел-то на 40 мин, да и первый раз столкнулся с электроприводом ручника. Значит надо самому полазать. Заказал колодки, почитал Драйв.ру. Ну и вперед.Описано всё подобно на этом сайте. Только маленький лайфхак по снятию разъёма электропривода на суппорте. Не надо давить ни куда, т.к. там защёлка, то с обратной стороны подсовываем плоскую отвертку, аккуратно! под язычок и разъём снимается легко и просто.На разъём эл.двигателя подаём питание 12-14В от батарейки шуруповёрта, кстати с закруглённой стороны разъёма находится плюс. Подаём питание и ждём пока не отключится двигатель, далее сильно, но аккуратно вдавливаем поршень. Чистим всё что нужно, ставим пружины, колодки, суппорт, подключаем разъём и всё.

    Адаптация прошла прекрасно — пару раз поставил на ручник и снял. всё ок.

    Volkswagen Tiguan Семейный Тигуаша › Logbook › Замена задних колодок на Tiguan. Инструкция.

    Решил поменять задние колодки, ибо характерные звуки скрежетания наводили на такое решение. Кстати,

    очередной пример прекрасной работы Официалов:
    Я 2 раза был у двух ОД в Москве — Германика и Автоганза, оба раза просил проверить колодки на предмет замены и оба раза мне официально сообщили, что менять не нужно.
    Вот фото того, что по их мнению менять не нужно:

    Левая внутренняя колодка стерлась до метала, сточились заклепки и диск в районе заклепок…
    Сам виноват, поверил ОД.

    Толковой инструкции по замене именно задних колодок не нашел, облазив пару форумов, вики и драйв. Может плохо искал, но лучше напишу сам.

    Итак, Вам понадобятся
    1) Колодки на смену. Я взял аналог оригинала от TRW GDB 1763? т.к. они были в наличии в офисе Экзиста. Кстати оригинальные колодки Тигуан тоже TGW:

    В коробке прилагаются сменные болты с фиксатором резьбы и направляющие пружинки, по которым ходят колодки.

    2) Вася-диагност, VCDS или товарищ с этим девайсом для разблокировки электронного ручника. Теоретически можно у товарища перевести в сервисный режим, поехать на дачу/в гараж поменять колодки и вернуться к товарищу для включения ручника.
    3) Инструмент необычный:
    — ключ рожковый на 13 (или разводной)
    — ключ рожковый на 15 (или педальный для байка, или разводной с узкими губками, я свой разводной точил, примерно 4 мм требуется, не больше)
    — спец раздвигалка для цилиндра. У меня нет, разжимал обычной струбциной, очень неудобно. Лучше купить. Например самую дешевую тут

    Яма для работ не нужна, подойдет даже штатный домкрат. С этой понятной инструкцией (надеюсь) и всеми указанными инструментами на одну сторону после снятия колеса требуется 5-10 мин. Если с извратами, то и 2 часа можно провозиться.

    Порядок действий:
    1) Ставим машину на ровном месте на передачу. Не на ручник. Подкладываем что то под колеса с противоположной стороны от обслуживаемого колеса.
    2) Переводим ручник в сервисное положение (взял с tiguan-club.ru, спасибо oleg3110_78 уже второй раз, а он брал с пассат клуба):
    «Подключаешь комп, вкл. зажигание, выключаешь клавишей ручник(снимаешь с ручника, если стоит на ручнике), запускаешь VDSC, заходишь в 53 блок(53 — Parking Brake).Выбираешь Базовые настройки(Basic Settings — 04).Вводишь группу 007(Group 007) и справа вверху жмёшь выполнить.Несколько секунд слышишь от задних суппортов звук работы моторов, которые разводят колодки».
    От себя добавлю, что в базовых функциях 53 блока уже есть 3 стандартных действия, которые просто нудно выбрать. Сейчас «Set pads to service position».
    При этом моторчик чуть раздвигает упор цилиндров путем вращения. Я это проделал с уже снятым суппортом, по моему это неправильно.
    3) Ослабляем винты колеса, поднимаем машину, развинчиваем колесо окончательно и снимаем его.
    4) Можно осмотреть колодки на предмет износа через окошко:

    5) Придерживая за 15ю гайку на суппорте, отворачиваем 13 болты с внутренней стороны тормозного механизма.

    6) аккуратно выдвигаем скобу суппорта с цилиндром. Не натягиваем тормозной шланг и провод ручника.

    Можно устроить суппорт на рычаг подвески, некоторые рекомендуют подвесить на проволоке.

    7) Снимаем старые колодки в стороны от диска и направляющие пружинки с пазов отверткой.

    Проверьте внимательно навправляющие, в которые вворачиваются винты суппорта. Они должны легко ходить в обе стороны поперек диска и возвращаться в серединку сами. Проверьте пыльники на повреждения.

    8) Ставим сначала новые пружинки до полной фиксации:

    Следите чтобы пружинки не касались диска. Да, я КО, но они могут так неправильно сесть.

    Замена передних тормозных колодок

    DRIFTKING
    Модератор

    Итак, пришла пора замены передних колодок, как ранее обещал в теме о передних колодках — выкладываю отчет.
    Исходя из опыта использования колодок ATE Ceramic сзади решил установить такие же на переднюю ось, ценник на комплект конечно не бюджетный, но ради лучшего торможения это оправданная жертва.
    Код колодок: 13.0470-7242.2

    Для замены потребуется:
    1) Домкрат с надежными подпорками или подъемник;
    2) Битка шестигранник на 7;
    3) Медный спрей LM;
    4) Термостойкая краска;
    5) Литол;
    6) Специнструмент для вдавливания поршней.

    Не буду описывать процедуры по снятию колеса и так далее, сразу же перейду к процессу замены.

    1) Снимаем упорную скобу.


    2)
    Заглядываем за суппорт и снимаем колпачки направляющих суппорта.


    3)
    Откручиваем направляющие суппорта используя шестигранник на 7 и извлекаем их.

    Направляющие совершенно сухие, без каких либо следов смазки, из-за этого внутренняя колодка изношена больше, чем наружная. При замене обязательно смазывайте направляющие литолом.

    5) Снимаем суппорт.
    Аккуратно покачивая снимаем суппорт и подвешиваем его с помощью проволоки или веревки за пружину.


    6)
    Отчищаем места установки колодок в скобу, красим тормозной диск термостойкой краской, а привалочную поверхность к колесному диску обрабатываем медным спреем.

    Покраска диска служит для эстетического вида, а покрытие медным спреем исключает возможность прикипания колесного диска к тормозному диску.

    Замена переднего тормозного диска и тормозных колодок (для применения на моделе VW Tiguan)

    Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
    нет тормозов Volkswagen Tiguan , прокачка тормозов Volkswagen Tiguan , схема тормозной системы Volkswagen Tiguan , ремонт тормозной системы Volkswagen Tiguan , неисправности тормозной системы Volkswagen Tiguan

    #тормозные_колодки #тормозной_диск #передние_тормоза #VW_Tiguan

    Передний тормозной диск и тормозне колодоки

    Внимание:
    Тормозные колодки ВСЕГДА заменять комплектом – 4 шт. (по две на каждую сторону).

    Примечание:
    Ниже описаны снятие и установка тормозного диска и тормозных колодок с левой стороны. Снятие и установка с правой стороны выполняются аналогичным образом.

    Снятие

    1. Вначале проверяем уровень тормозной жидкости в бачке главного тормозного цилиндра. Если он находится на отметке «MAX» или приближается к ней, откачиваем из бачка часть жидкости. В противном случае она польется через край при установке новых колодок.

    2. Ослабляем колесные болты. Поднимаем переднюю часть автомобиля домкратом, устанавливаем подставки или поднимаем автомобиль на подъемнике. Отворачиваем колесные болты и снимаем переднее колесо.

    3. В зависимости от того, с какой стороны меняем тормозной диск и колодки, поворачиваем рулевое колесо до упора вправо или влево. В нашем случае — влево. Также щеткой по металлу очищаем тормозной механизм от пыли и грязи.

    4. Отверткой поддеваем, а затем извлекаем удерживающую пружину тормозной колодки из тормозного суппорта, при этом удерживаем пружину свободной рукой.

    5. Маленькой отверткой поддеваем фиксатор и отсоединяем электрический разъем датчика износа тормозных колодок.

    6. При помощи плоской отвертки поддеваем, а затем снимаем защитные колпачки двух направляющих пальцев тормозного суппорта.

    7. Ключом с шестигранником на 7 отворачиваем и затем извлекаем два направляющих пальца из тормозного суппорта.

    8. Плоской отверткой сверху и снизу поддеваем тормозной суппорт и отсоединяем его от скобы-держателя.

    9. Снимаем тормозной суппорт в сборе с внутренней тормозной колодкой. Извлекаем внутреннюю колодку и подвешиваем суппорт при помощи подходящей толстой проволоки за элемент подвески.

    Внимание:
    Тормозной суппорт необходимо подвешивать на прочной металлической проволоке или чем-либо подобном каждый раз, когда он будет снят с креплений, а гибкий тормозной шланг будет оставаться подсоединенным к нему. В случае невыполнение этого требования, на гибкий тормозной шланг будет действовать вес суппорта, что может привести к повреждению шланга, а затем к утечке тормозной жидкости.

    10. Извлекаем наружную тормозную колодку из скобы-держателя тормозного суппорта. Удаляем старые тормозные колодки в отходы.

    11. Наносим проникающий состав (типа WD-40) на болты крепления скобы-держателя тормозного суппорта. Затем ключом с головкой на 21 ослабляем затяжку двух болтов крепления скобы-держателя тормозного суппорта.

    12. Отворачиваем болты и снимаем скобу-держатель.

    13. Отворачиваем винт крепления…

    … и снимаем тормозной диск. Удаляем диск в отходы.

    Примечание:
    Если диск “прикипел”, слегка обстукиваем его молотком, как показано ниже, чтобы сбить с посадочного места на ступице.

    Установка

    1. Щеткой по металлу и наждачной бумагой тщательно очищаем от пыли, грязи и ржавчины посадочное место тормозного диска на ступице, …

    … посадочные места тормозных колодок на скобе-держателе тормозного суппорта, …

    … а также направляющие пальцы.

    2. Обезжириваем ступицу, скобу-держатель, а также новый тормозной диск.

    3. Наносим специальную высокотемпературную смазку для тормозов на скобу тормозного суппорта в те места, где будут контактировать тормозные колодки со скобой (см. фото ниже).

    4. Устанавливаем новый тормозной диск на ступицу и закрепляем его винтом.

    5. Наносим на резьбу болтов крепления скобы-держателя резьбовой фиксатор (например, Loctite 243).

    6. Устанавливаем скобу-держатель тормозного суппорта и вкручиваем болты крепления. Затем ключом затягиваем эти болты.

    7. При помощи приспособления для утапливания поршней или любого другого инструмента, например, подойдет подходящий разводной ключ, полностью вдавливаем поршень в тормозной суппорт.

    При вдавливании поршня следим за уровнем тормозной жидкости в бачке.

    8. Наносим специальную высокотемпературную смазку для тормозов на новую наружную тормозную колодку в те места, где она будет контактировать с тормозным суппортом и скобой.

    9. Вставляем наружную тормозную колодку на скобу-держатель.

    Внимание:
    На поверхности тормозных колодок и тормозного диска не должно быть следов масла и краски.

    10. Наносим специальную высокотемпературную смазку для тормозов на новую внутреннюю тормозную колодку в те места, где она будет контактировать с тормозным суппортом, поршнем и скобой.

    11. Щеткой по металлу или напильником очищаем от грязи и ржавчины посадочные места тормозных колодок в тормозном суппорте (делаем это осторожно, чтобы не повредить пыльник цилиндра).

    12. Вставляем внутреннюю тормозную колодку в поршень тормозного суппорта.

    13. Устанавливаем тормозной суппорт в сборе с колодкой на скобу держатель.

    14. Подсоединяем электрический разъем датчика износа тормозных колодок.

    15. Наносим на направляющие пальцы тормозного суппорта высокотемпературную смазку для тормозов.

    16. Вставляем и затягиваем направляющие пальцы тормозного суппорта. Устанавливаем на место защитные колпачки пальцев.

    17. При помощи отвертки аккуратно устанавливаем удерживающую пружину тормозной колодки на тормозной суппорт.

    18. Аналогично меняем тормозные колодки с другой стороны.

    19. Устанавливаем колесо и опускаем автомобиль на землю.

    20. Несколько раз сильно нажимаем на педаль тормоза для того, чтобы тормозные колодки заняли свое рабочее положение.

    21. Проверяем и при необходимости восстановляем уровень тормозной жидкости в расширительном бачке. Закручиваем крышку бачка.

    22. Выполняем пробную поездку и совершаем несколько торможений, чтобы удалить любые посторонние частицы с рабочих поверхностей и обеспечить приработку тормозных колодок.

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
