Что нужно менять при замене ремня грм

MisterSPAS › Блог › Замена ремня ГРМ. Периодичность замены ГРМ

Интересная статья

Не забываем смотреть видео, прикрепленные к записи, в которых вы узнаете о том, как правильно менять ремень ГРМ

В данной статье мы поговорим о том, зачем нужен ремень ГРМ и как часто его следует менять — периодичность его замены.

Зачем нужен ремень ГРМ

Ремень газораспределительного механизма (ГРМ) обеспечивает нешумное и гибкое соединение между распредвалом и коленвалом, а также открытие и закрытие клапанов синхронно с действием поршней. Работа ремня ГРМ заключается в том, чтобы поворачивать распредвал со скоростью, точно равной половине скорости оборота коленвала.

Когда ремень ГРМ ломается или соскакивает, поршень ударяет в открытый клапан и гнет его, в результате чего требуется дорогостоящий ремонт двигателя.

Надежность ремня ГРМ особенно важна в двигателях, где поршни и клапана находятся в одном блоке. Так как в таких двигателях поршни и клапана делят одно и то же пространство, то благодаря ремню ГРМ они никогда не дотрагиваются друг до друга.

Для примера приведем автомобили ВАЗ десятого семейства, у которых на двигателях 21120 объемом 1,5 литра при обрыве ремня ГРМ — поршни сталкивались с клапанами, в следствии чего предстоял дорогой режим. Но в последствии, на двигателях 21124 объемом 1,6 литра эту проблему решили сделав в поршнях двигателя выемки под клапана. В итоге, на данных двигателях при обрыве ремня ГРМ не гнет клапана.

Периодичность замены ремня ГРМ

Ремень ГРМ ломается без предупреждения, поэтому его нужно периодически менять и следить за его визуальным состоянием.

Периодичность замены ремня ГРМ зависит от конкретной марки автомобиля и об этом сроке можно узнать из технической документации. Многие авто мастера рекомендуют менять ремень ГРМ при пробеге автомобиля более 50 000 километров. Если вы не знаете, когда в последний раз менялся ремень ГРМ или менялся ли вообще, то следует его внимательно осмотреть на износ визуально. Если он износился, то можно будет увидеть следы износа в виде микро-трещин на его корпусе.

Не думайте, что если появились на ГРМ появились трещины, то он сразу же оборвется. Это не так, ведь внутри ремень имеет металлическую основу, т.к. состоит из тонких металлических прутьев. Это сделано для того, чтобы он мог многократно удерживать ударные нагрузки и при это не ломаться продолжительное время.

Для некоторых автомобилей существуют так называемые ремни ГРМ с усиленным металлическим кордом. Как правило, они служат как минимум на 30 процентов дольше обычного.

Во многих современных автомобилях ремень ГРМ делают из резино-металлического материала, который имеет ограниченный срок эксплуатации. Такой ремень починить нельзя, только заменить на новый. Замена ремня ГРМ следует производить не только по причине его поломки. Ремень может ослабнуть или износиться, в результате чего он может неплотно прилегать и не обеспечивать синхронную работу поршней и клапанов. В результате этого машина ведет себя намного хуже — двигатель хуже заводится.

В 90% случаев при замене ремня ГРМ требуется и замена водяного насоса (помпы). Никакой связи между ними нет, кроме того, что при замене ремня ГРМ удобно заменить и водяной насос. На многих машинах водяной насос проживет до конца жизни автомобиля. Но на некоторых автомобилях он периодически выходит из строя. Если на моделях вашего автомобиля водяной насос имеет тенденцию ломаться, то лучше его заменить вместе с ремнем ГРМ.

Замена ремня ГРМ можно произвести как в авто сервисе или самостоятельно. Чтобы сделать операцию своими руками нужно иметь техническое знание устройства, документацию по замене ремня ГРМ и необходимый инструмент. Как правило, замена ГРМ не занимает много времени, и если у вас уже есть опыт, то его можно заменить за 30-40 минут.

Спасибо, что прочитали статью до конца 👍
Удачи на дорогах 😉


Что нужно менять при замене ремня грм

  • Главная
  • Блог
  • Ремонт и обслуживание
  • Двигатель
  • Когда необходимо менять ремень ГРМ: сроки и особенности замены
  • Новинки мира авто
  • Новости автомобильного рынка
  • Популярное
  • Двигатель
  • Кузов
  • Салон
  • Система охлаждения
  • Трансмиссия
  • Фильтры
  • Шины и диски
  • Электрооборудование

Когда необходимо менять ремень ГРМ: сроки и особенности замены

Привод ГРМ под капотом автомобиля (общий вид)

Неисправность газораспределительного механизма может привести к целому ряду проблем. Крайне важно следить за состоянием этого узла. Как определить срок замены, можно прочитать далее.

Когда пора менять ремень ГРМ?

Производитель рекомендует осуществлять замену в соответствии с регламентом. Однако стоит учесть, что расчет ресурса делается с запасом, поэтому в случае, если пробег будет больше нормативного, ничего страшного не случится.

По каким признакам можно определить необходимость замены?

Существуют явные признаки, говорящие о том, что пришла пора заменить ремень ГРМ. Перечислим основные:

  • Возраст ремня. Обычно его определяют по пробегу. В зависимости от марки машины, граница эксплуатации может находиться в пределах 75–120 тыс.км.
  • Двигатель запускается неуверенно или теряет мощность. Среди причин такого поведения может оказаться растянутый ремень ГРМ. В результате нарушается работа систем газораспределения и зажигания.

Необычный дым из выхлопной трубы — возможно проблема с ГРМ

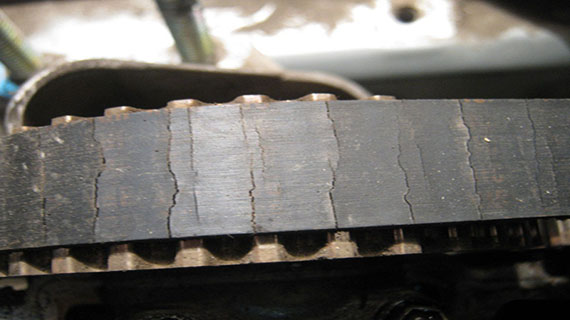

Трещины на ремне — признак необходимости замены

Последствия обрыва ремня ГРМ

После обрыва ремня газораспределительной системы, вероятнее всего потребуется капитальный ремонт двигателя. В лучшем случае придется заменить только сам зубчатый ремень и шкивы. Но обрыву могут сопутствовать и другие поломки:

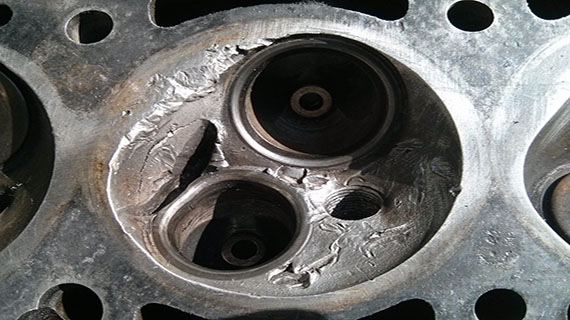

Повреждение головки блока цилиндров вследствии обрыва клапанов

  • Повреждение клапанов. Наиболее распространенная проблема. Клапана вместе с распредвалом «замирают» при обрыве, а коленвал продолжает толкать поршни, при ударе гнутся клапана.
  • Пробивки поршней.
  • Повреждение пастели распредвала.

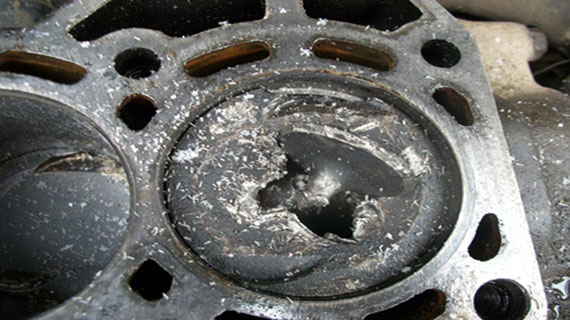

Пробитый поршень — последствие обрыва ремня

Срок эксплуатации ремня

Регламентное ТО производят по пробегу автомобиля. В технической документации к модели указано, сколько километров должен пройти определенный двигатель до замены привода ГРМ. Например, периодичность замены привода на AUDI — 125 тысяч км. пробега, на BMW — 95 тысяч км. Ознакомиться с регламентами по замене привода ГРМ можно в таблице ниже.

Марка автомобиляСрок службы в км пробега
Audi120 000
Renault120 000
Ford160 000
Hyundai75 000
BMW95 000
Honda120 000
Toyota95 000
Volkswagen95 000
Nissan95 000
Mazda95 000
KIA90 000
Daewoo115 000

После 5 лет службы эластичность ремня теряется (некоторые современные ремни выдерживают до 7 лет), увеличивается риск обрыва. Поэтому, приближаясь к указанному сроку эксплуатации, стоит регулярно осматривать ремень ГРМ, вне зависимости от пробега.

Так выглядит обрыв ремня ГРМ

Возможно ли самостоятельно заменить ремень?

Производители рекомендуют осуществлять замену ремня ГРМ в официальном сервисном центре бренда, где соблюдаются правила ремонта, есть сертифицированное оборудование и квалифицированные мастера.

Однако с этой задачей можно справиться и самостоятельно, имея необходимые навыки и набор инструментов.

Что требуется для замены?

Перед заменой нужно приобрести комплект ГРМ. Лучше купить готовый, он включает в себя сам ремень и шкивы, которые тоже нужно заменить.

Также понадобится набор инструментов:

  • набор ключей (накидные, рожковые, головки);
  • шестигранник (для некоторых моделей);
  • домкрат;
  • ключ балонный;
  • монтажные лопатки.

Для некоторых моделей авто (BMW E36 с мотором M40, Audi А6) дополнительно будут нужны отвертки и другой мелкий инструмент.

Комплект под замену

Этапы замены

Важно! Перед началом работы нужно определить, где в автомобиле находятся метки ГРМ, эту информацию можно найти в руководстве по ремонту.

Подготовка к замене ремня ГРМ:

  1. Ставим автомобиль на ровное место, подложив под колеса упор.
  2. Обесточиваем. Обязательно убедитесь, что ваша машина позволяет сделать это, некоторые бортовые компьютеры теряют ряд настроек, в таком случае можно обойтись без отключения клеммы.
  3. Снимаем привод ГРМ. Как правило, он скрыт под кожухом.
  4. Демонтируем мешающие детали.
  5. При необходимости снимаем бачки с техническими жидкостями, абсорбер и другие элементы.

Переходим к замене:

  1. Скручиваем защитный кожух. Он крепится болтами-шестигранниками (иногда встречаются звездочки или другие варианты крепежей).
  2. На некоторых автомобилях имеется датчик положения коленчатого вала (ДПКВ), его не снимаем, только отключаем разъем.
  3. Демонтируем ролик натяжения ремня, он обычно крепится с помощью болта. В некоторых случаях используется и направляющий ролик, его тоже демонтируем.
  4. Снимаем ремень.
  5. Проверяем положение меток. Если распределительных валов два, метки должны совпадать на обоих шкивах. При необходимости распредвал поворачиваем ключом, воздействуя на болт.
  6. Снимаем шестерню с коленвала. Это необходимо для проверки совпадения меток. Открутить болт (гайку) довольно сложно, перед работой фиксируют положение шкива. Здесь лучше всего применить пневматический инструмент, он обеспечит надежное усилие.
  7. Если метки не совпадают, прокручиваем коленвал. Сделать это можно так: вкрутив обратно болт (гайку) или задомкратить ведущее колесо, включить вторую передачу и аккуратно прокрутить колесо.
  8. Ставим опорный ролик.
  9. Новый ремень ГРМ набрасываем на шкив коленвала. После чего зубчатый ремень помещаем на шкив распредвала (если их два, то на оба). Заводим на шестерню помпы и шкив генератора. Проверяем положение меток, если хоть одна сбилась, работу начинаем сначала.
  10. Устанавливаем натяжитель. Только не закручиваем его полностью.
  11. Смотрим на правильность размещения ремня (на совпадение зубцов шестерни и ремня).
  12. Натягиваем ремень. После чего фиксируем ролик и затягиваем крепежный болт. Проверяем натяжение ремня, взяв его двумя пальцами можно повернуть вокруг оси примерно на 70–90°.

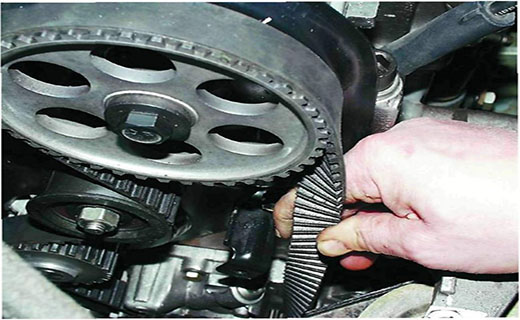

Проверка натяжения ремня после замены

Важно! Протягиваем крепежи динамометрическим ключом с рекомендуемым усилием. Если этого не сделать, есть риск, что со временем болты ослабятся.

Заключение

Выше был приведен классический пример замены ремня ГРМ. Однако трудоемкость работы может отличаться в зависимости от марки, модификации автомобиля и двигателя. Поэтому прежде чем приступить к самостоятельной замене ремня, рекомендуем заблаговременно изучить “Инструкцию по ремонту”, запастись новым комплектом ГРМ и инструментами.

—>Автозапчасти и СТО —>

Замена ремня ГРМ (газораспределительного механизма) — это одна из процедур регламентного ТО автомобиля. Она требуется не так часто, как замена моторного масла или фильтров, но не менее, а то и более важна. В среднем интервал замены колеблется от 60 до 100 тыс. км. пробега.

Если ремень ГРМ не поменять вовремя, он может оборваться в движении и спровоцировать серьезную поломку двигателя. Поэтому рекомендуется время от времени проверять его состояние и обращать внимание на характерные признаки.

Ремень ГРМ представляет собою замкнутую резиновую ленту, с зубьями с одной стороны. Он служит связующим звеном между коленвалом и распредвалом, синхронизирует работу поршней и клапанов, позволяя им занимать одно пространство в блоке, не встречаясь друг с другом во время впуска или выпуска газов. Размеры и количество зубьев у ремней разное и зависит от конструкции двигателя.

Стоимость замены ремня ГРМ относительно высока, поскольку это одна из самых сложных процедур техобслуживания автомобиля, да и расходники здесь не самые дешевые. Под заменой ремня ГРМ часто подразумевается и замена роликов, кроме того, на некоторых авто советуют заодно менять и помпу.

Далее мы разберем как поменять ремень ГРМ в подробностях, отвечая на важные вопросы по этой теме.

Бывает по-разному. Если брать средние цифры, основанные на данных более десяти таблиц техобслуживания различных авто, то получается интервал в 106,250 км. пробега.

К примеру, в регламентном ТО Лады Весты указана периодичность замены 180,000 км. пробега, на Шкода Октавия А5 — 135,000, а в руководстве по ремонту Форд Фокус 2 советуют менять ремень ГРМ на 120,000. С другой стороны — регламент ТО Рено Логан 2, Шевроле Лачетти и многих китайских авто рекомендует менять уже на 60 тыс. км. пробега, а на Хендай Санта Фе — на 90 тысячах.

Интервал замены свыше ста тысяч км. пробега обычно указывают иностранные производители, исходя из нормальных условий эксплуатации. В странах СНГ преобладают тяжелые условия эксплуатации, которые сокращают периодичность замены расходников.

Также стоит принять во внимание, что на некоторых автомобилях устанавливаются усиленные ремни ГРМ, которые имеют металлический корд.

Следовательно, нужно прислушиваться к рекомендациям, относящимся конкретно к Вашему авто. И да, задумываться о замене в районе 80,000.

Но ведь ремень ГРМ может оборвать и раньше срока. Есть какие-нибудь признаки замены?

Да, может случиться и такое. Например, из-за несоблюдения основных требований по эксплуатации: попадания технических жидкостей, ошибок при установке ремня ГРМ (перекос, перетяжка, неправильная установка меток) или использования деталей низкого качества. Кроме того, оборвать ремень может из-за неисправных роликов и заклинивших коленвала, распредвала или помпы. Последнее встречается наиболее часто, поэтому ее и советуют менять вместе с ремнем.

О приближении замены ремня могут говорить такие признаки как нестабильная работа двигателя, к примеру. Также не стоит пренебрегать простым визуальным осмотром, который поможет выявить дефекты ремня — расслоения, торчащие нити, износ зубьев, крупные трещины и следы масла на поверхности. В таких случаях тянуть с заменой опасно.

Вместе с тем, при обнаружении совсем миниатюрных, едва видных глазу, трещин — сильно волноваться не стоит, если только это не новое приобретение. Ремень ГРМ не такой уж хлипкий, поскольку состоит из плотной резины с металлизированными элементами, которые позволяют выдерживать рабочие нагрузки все эти заявленные тысячи километров пробега. Но да, это первый звоночек и со временем трещины будут разрастаться, становясь основой для беспокойства.

А если я не успел с заменой и ремень оборвало?

Что же, скорей всего, вас ждут плохие новости. Обрыв ремня ГРМ ведёт к нарушению слаженного движения поршней и клапанов, из-за чего происходит их столкновение. Поршни загибают открытые клапана, изредка и сами получая повреждения.

Также при этом иногда ломает распредвал и толкатели или коромысло. Случается и такое при загибе клапанов, что ломаются рокера, но бывает и наоборот — клапана не погнуло, но рокера сломало.

Почему гнет клапана при обрыве ГРМ?

Работа клапанного механизма происходит следующим образом: в момент достижения поршнем верхней мертвой точки происходит закрытие обоих клапанов в камере сгорания – в ней создается определенное давление. Обрыв ремня приводит к тому, что клапана не успевают своевременно закрыться перед приходом поршня. Таким образом, возникает их встреча – столкновение, которое непосредственно приводит к тому, что клапан гнется. Ранее, для того, чтобы предотвратить подобную проблему, на старых двигателях производились специальные проточки под клапана. На двигателях нового поколения также встречаются похожие выемки, но предназначаются они лишь для того, чтобы избежать в процессе работы двигателя деформации клапанов и при возникновении обрыва ремня они абсолютно не спасают.

С физической точки зрения с момент обрыва ремня ГРМ происходит моментальная остановка распредвалов, под действием возвратных пружин, которые тормозят его кулачки. Коленвал в этот момент инерционно продолжает вращательное движение (независимо от того, была включена передача или же нет, низкие были обороты или же высокие, маховик продолжает его крутить). То есть поршни продолжают работать, а как результат – бить по открытым на данный момент клапанам. Довольно редко, но случается, когда клапана повреждают и сам поршень.

Причины обрыва ремня ГРМ

  • изнашивание ремня как такового или же его низкое качество (шестерни валов имеют острые края или попадание масла из сальников).
  • клинит коленвал.
  • клинит помпа (самое распространенное явление).
  • клинят несколько или один распредвал (например, из-за прихода в негодность одного из них – однако, тут последствия немного иные).
  • откручивается натягивающий ролик или клинят ролики (происходит ослабление или перетяжка ремня).

Современные двигатели, так как они мощнее, в сравнении с их предшественниками, имеют намного меньшую и живучесть. Если рассматривать причину, опираясь на клапана, данная проблема возникает вследствие малого расстояния между ними и поршнем. То есть, если в момент прихода поршня клапан приоткрыт, то моментально происходит его загиб. Так как для большей компрессии и сжатия в дне поршня нет проточки под клапан необходимой глубины.

На каких двигателях гнёт клапана?

На машинах с 8-ми клапанным двигателем загибает реже всего, а вот 16-ти и 20-ти кл., будь-то бензин или дизель загиб происходит в большинстве случаев. Правда иногда это может быть один или несколько клапанов, а если двигатель работал на холостых, то и вовсе беда пронесет. Но таких случаев мало, в основном, последствия необратимы. Таблица со списком двигателей на которых гнет клапана всех популярных автомобилей при обрыве ремня газораспределительного механизма.

Тем не менее, есть небольшая вероятность, что клапана остались целы при обрыве ремня ГРМ, особенно, если двигатель старый. Раньше в них делали специальные проточки под клапана как раз на такой случай. В конструкции новых двигателей этим пожертвовали ради увеличения мощности.

Поэтому, если у вас порвался ремень ГРМ в движении, стоит ожидать худшего — обойдется такой ремонт очень дорого.

Хорошо, кажется, я готов поменять ремень. Что для этого понадобится?

Для начала, нужно приобрести комплект замены ремня ГРМ. Содержимое, разумеется, отличается для разных авто, но обычно в них есть сам ремень и необходимые ролики: направляющие и натяжные. Дополнительно могут содержаться новые болты, а некоторые комплекты идут вместе с помпой.

К примеру, в состав набора для замены ремня ГРМ Шевроле Лачетти (1.8), который предлагает General Motors, входит:

  • зубчатый ремень;
  • направляющий ролик (справа);
  • обводной ролик (слева);
  • натяжной ролик.

А в комплекте от фирмы Gates, для замены на автомобилях Пежо и Ситроен с двигателем 1.6 TU5JP4, такой состав:

  • водяной насос (помпа);
  • натяжной ролик;
  • обводной ролик;
  • зубчатый ремень.

Располагая нужными каталожными номерами, можно приобрести все необходимое и по отдельности. Обычно так выходит дешевле, примерно, на 500 рублей.

Подождите, здесь столько производителей. Так какой ремень ГРМ лучше?

Да, есть много фирм, производящих необходимые материалы для замены ремня ГРМ. Их принято делить на «оригинал» и «аналоги» — в первом случае поставщиком выступает производитель автомобиля, а во втором — сторонние фирмы, которые специализируются на производстве запчастей.

Если копнуть немного глубже, то выяснится, что оригинальные ремни, ролики или другие детали, делают все те же сторонние производители, только упаковка и маркировка другая. Это так называемые ОЕМ-поставщики — надежные компании с хорошей репутацией, которые заключили договор с производителем автомобиля.

Если хорошо поискать, то можно найти ту же деталь, что и оригинал, только в упаковке от ОЕМ-поставщика. Это позволит сэкономить на бренде, не экономя на качестве.

Среди производителей ремней и роликов ГРМ, хорошо себя зарекомендовали такие компании как: Gates, Contitech, Dayco, Bosch, INA. Есть и другие, более дешевые варианты, которые расширяют диапазон цены/качества. Но, как мы уже выяснили, ремень ГРМ — не та деталь, на которой стоит экономить.

Допустим, у меня есть все необходимое. Теперь я могу сам заменить ремень ГРМ?

Если вы уверены в своих навыках ремонта авто, то вполне. Учтите, что замена ремня ГРМ — одна из самых трудоемких процедур технического обслуживания. То есть, если вы сами смогли заменить масло или воздушный фильтр, это отнюдь не значит, что с первого раза получится правильно и ремень ГРМ поменять самостоятельно.

К тому же, в деталях процедура довольно сильно отличается на разных двигателях. Скорей всего, опыт замены на моторе одного авто не слишком пригодится в работе с двигателем другого типа. Поэтому, советовать какие-то инструменты, моменты затяжки гаек или метки ГРМ — не имеет смысла, поскольку нужно смотреть индивидуально для вашего двигателя в руководстве по ремонту автомобиля.

В общих чертах инструкция по замене ремня ГРМ выглядит так:

  1. Поддомкратить правое переднее колесо и снять его.
  2. Снять верхнюю крышку зубчатого ремня.
  3. Демонтировать нижнюю защиту механизма ГРМ.
  4. Установить коленчатый вал в ВМТ и выставить на одной линии метку на корпусе двигателя и метки на шкивах коленчатого и распределительного вала.
  5. Проверить, что метка ВМТ на маховике совпадает с маркировкой.
  6. Зафиксировать положение валов (способ и инструмент зависит от марки двигателя).
  7. Ослабить ролик-натяжитель.
  8. Снять ремень.
  9. Снять и заменить натяжитель и вспомогательные ролики (если есть).
  10. Снять/заменить помпу (если нужно).
  11. Заменить ремень ГРМ.

Звучит довольно сложно. Какая стоимость замены ремня ГРМ?

Многие меняют ремень ГРМ на сервисе, все таки процедура не из простых, и если вы не уверены, что справитесь с ней должным образом, лучше доверить выполнение процедуры людям, которые зарабатывают себе этим на хлеб. Выбирать нужно все же надежное СТО, памятуя, какие трудности может повлечь обрыв ремня.

Цена замены ремня ГРМ на СТО рассчитывается исходя из марки авто и типа двигателя (то есть, по сути, от сложности работы), квалификации мастера и затрат на расходные материалы.

В среднем, цена комплекта ремня ГРМ на сервисе составит около 4-5 тысяч рублей, примерно столько же возьму и за работу. Поэтому, собираясь поменять ремень ГРМ на СТО в 2017 году, стоит ориентироваться на цифры в районе 10,000 рублей. Точнее можно сказать, рассматривая конкретное авто.

Стоимость замены ремня ГРМ своими руками будет естественно ниже, ведь тут нужно считать только цены на все детали комплекта. К тому же, здесь есть более широкий выбор среди оригинала или аналогов, и нет наценки СТО. Таким образом, поменять ремень ГРМ самостоятельно будет стоить около 3250 рублей — такова средняя цена, основанная на стоимости 10 разных комплектов (без учета помпы) для популярных автомобилей.

Объективно оценивайте свои силы и выбирайте тот вариант замены ремня ГРМ, который подходит вам больше всего.

Нажмите на изображение чтобы увеличить

Замена ремня ГРМ: как часто нужно производить замену

ГРМ — это ремень газораспределительного механизма. Это важнейшая запчасть в автомобиле, которая обеспечивает соединение системы распредвала и коленвала. Кроме этого, ГРМ обеспечивает синхронное открытие и закрытие клапанов и поршней.

В автомобилях, где клапана и поршни находятся близко к друг-другу, качество и надежность ГРМ имеет большое значение. По системе двигателя, клапана и поршни выполняют процессы в одной рабочей плоскости. Но благодаря ремню ГРМ, в процессе работы они не сталкиваются и не труться с друг — другом. Внешне, он похож на ремень генератора, имеет кольцевидную форму.

Из каких материалов изготавливают ремень:

  • Резина плотного типа, имеющая металлизированные элементы.
  • Металлические ремни, которые применяются довольно редко. По структуре похожи на мотоциклетную цепь, а также имеют довольно высокую цену.
  • Кожаные ремни. Такой материал не используется по причине низкого уровня износостойкости и немалой стоимости материала.

Обычный ремень ГРМ, имеет внутреннюю поверхность состоящую из зубцов. Это позволяет увеличить силу трения и сцепления с роликами. Только на некоторых автомобилях, ремень взаимодействует сугубо с коленвалом и распредвалом. В большинстве случаев, в цепочке задействованы и многие другие элементы двигателя. Такой подход является инновационным и обеспечивает многие процессы в системе автомобиля. Но в это же время, это уменьшает срок службы запчасти.

Как часто нужно менять ГРМ

К сожалению, во многий автомобилях, даже современных, при разрыве ГРМ, ремень повреждает клапана. В связи с этим, автовладельцам требуется делать дорогостоящий ремонт. Для избежания подобных ситуаций, рекомендуется периодически визуально проверять его состояние. В случае обнаружения глубоких царапин, трещин и повреждений в целом, экономичнее будет сразу заменить ремень.

Время, когда нужна замена ГРМ, можно определить по техническим документам автомобиля. Большую роль в этом случае имеет пройденный автомобилем километраж. В среднем, специалисты рекомендуют выполнять замену ГРМ каждые 50 — 80 тысяч километров. При отсутствии достоверной информации о том, когда ремень меняли, лучше выполнить визуальный осмотр.

Западные производители, чаще рекомендует менять ремень при пройденном пути более 120 тысяч километров. Но в реалиях наших дорог, износ происходит быстрее, поэтому многие дилеры считают необходимой замену ГРМ при 90 — 100 тысяч километров пробега.

Какие факторы влияют на износ ремня ГРМ:

  • Качество. Если ремень был заменен на неоригинальный, то следующую замену рекомендуется сделать через 10 — 15 тысяч километров. Также, необходимо следить за износом ремня. Если деталь является неоригинальной, а сделанной под несколько видов авто, довольно сложно угадать, сколько она прослужит.
  • Интенсивность работы. Все советы от производителя по сроку замены запчасти, сделаны исходя из средней интенсивности эксплуатации авто. В случае, когда машина выполняет роль такси или вообще используется часто и каждый день, срок замены ремня будет в несколько раз меньше.
  • Вероятность повреждения. Этот момент важно контролировать каждому владельцу авто. Если ремень под капотом контактирует с другими элементами, то в скором времени, он может выйти из строя.

В случае обнаружения микротрещин при поверхностном осмотре, не стоит глушить авто и ставить его на стоянку до замены ремня ГРМ. По своей структуре, он состоит не только из резины, а имеет металлические нити внутри. Это обеспечивает его выносливостью при частых нагрузках, поэтому автомобиль еще можно эксплуатировать. В любом случае, после обнаружения проблемы, желательно устранить ее как можно быстрее. Первыми сигналами об износе и ослаблении ремня, послужат проблемы с двигателем. Авто начнет плохо заводится, а двигатель будет создавать много шума при работе.

Многие производители, предлагают универсальные наборы, ремень ГРМ+ролики. Так как по мнению специалистов, лучше всего выполнять замену нескольких элементов сразу. Тоесть в случае замены ремня, менять натяжители, ролики и помпу. Замена ремня ГРМ и всех элементов отдельно, будет дорогостоящей. А про износ какой-либо запчасти можно узнать только при поломке, та как визуально определить износ системы довольно сложно.

Существуют авто, для которых производители выпускают специализированные ремни ГРМ, имеющие усиленный металлический корд. По статистике, такие ремни в среднем на 35% дольше работают. Опытные механики, рекомендуют менять приводные ремни генератора и кондиционера. Кроме этого, в случае замены ремня ГРМ, желательно заменить и помпу, так как ее срок сопоставим со сроком ремня. Если нужна замена ремня ГРМ в Минске цена его не будет слишком высокой.

Проблемы, возникающие чаще всего

Газораспределение автомобиля, зависит от того, как передается крутящий момент ремнем ГРМ. Этот процесс является основным и главным в работе всего двигателя.

Проблемы, которые могут появится, если ремень в плохом состоянии:

  • Разрыв.
  • Проскальзывание.

Проскальзывать ремень может начать не только про причине стачивание зубцов ремня. Причиной может послужить протекание масляных жидкостей и их дальнейшее попадание на ремень. Кроме этого, скользить ремень может при плохом натяжении. Оно может произойти из-за ослабления структуры ремня или неправильно подобранного размера.

Проскальзывание не такое безобидное, как может показаться. Из-за этого, происходит сдвиг фаз, а также угла поворота распредвала. Это приведет к нарушению стабильности в работе двигателя, потерю мощности, увеличению расхода топлива и перегреву. Кроме этого, могут появится проблемы еще серьезнее.

Если же ремень рвется, то возникающий сбой в работе двигателя, может повлечь за собой ситуацию, когда клапан одновременно открываются под удар поршня. Это приведет к серьезным последствиям для двигателя, серьезному или капитальному ремонту.

Безусловно, выполнять визуальный осмотр ремня перед каждой эксплуатацией автомобиля довольно сложно. Поэтому рекомендуется учитывать средний срок службы запчасти и выполнять замену, когда это нужно.

Замена ГРМ своими руками

Газораспределительный механизм (ГРМ) синхронизирует работу поршневой группы, системы впрыска топлива и отвода продуктов сгорания. Если вы задаётесь вопросом, как поменять ГРМ, мы дадим необходимый минимум информации, которая поможет представить эту процедуру в целом. Так будет легче принять решение, стоит ли замена приводного ремня ГРМ собственных усилий, или лучше доверить эту работу специалистам.

Ремень газораспределительного механизма является наиболее ответственным и важным ременным приводом в автомобиле. Его обрыв – большая неприятность. Вам повезёт, если дело ограничится погнутыми клапанами. Поэтому ответ на вопрос, как заменить ГРМ, следует давать немедленно, как только вы заподозрите неполадки в его работе. В этом случае лучше перестраховаться, чем иметь в перспективе серьёзный ремонт.

Где находится ГРМ

Для начала напомним, где находится и как выглядит ремень ГРМ. Место его «дислокации» ‒ спереди двигателя, но не забывайте, что моторы бывают продольного и поперечного расположения. В большинстве случаев в газораспределительных механизмах используется зубчатый резиновый ремень, но в немалом числе моделей авто разных производителей для этого также используют стальную цепь.

Цилиндры двигателей могут оснащаться двумя или четырьмя клапанами с одним и двумя распределительными валами (РВ) соответственно. Кинематика газораспределительных механизмов таких моторов различается. Покажем их на примере 8- и 16-клапанных силовых агрегатов для ВАЗ 2110, 2111 и 2112.

Схема с двумя валами сложнее, и в ней, помимо шкива второго РВ, добавлен опорный ролик. Это также усложняет процедуру замены ремня. Труднее всего выполнять эту операцию после обрыва или сильного растяжения ремня, когда заводские настройки ГРМ могут слететь полностью. Замена в штатном режиме не настолько сложна, чтобы не попытаться сделать её самому.

Когда менять ГРМ

Ответы на вопрос, когда меняется ГРМ, есть в руководстве по эксплуатации автомобиля. Прежде всего необходимо проверять состояние ремня после 10‒15 тыс. км пробега, но не реже раза в год.

Чрезмерное растяжение, трещины, нити, расслоение, другие следы износа требуют немедленной замены ремня.

После 50 тыс. км пробега ременной привод меняют вне зависимости от его внешнего вида.

Что нужно для замены ГРМ

Ведущим звеном газораспределительного механизма является коленчатый вал. Он и задаёт темп работы ГРМ. Вращение на высокой скорости и силы трения приводят к достаточно быстрому растяжению и износу ремня. Однако решение о том, что менять при замене ГРМ, принимают после внимательного осмотра механизма.

Его проверяют на наличие люфтов в натяжном и опорном ролике, отсутствие протечек масла, определяют исправность водяной помпы, привод (шкив) которой является частью ГРМ. Поэтому при ремонте газораспределительного механизма вам может понадобиться не только ремень. Для его замены вам в обязательном порядке потребуется следующий комплект инструментов:

  • набор рожковых, торцовых и накидных гаечных ключей №№ 10, 13, 17, в том числе специальный вилочный ключ для фиксации натяжного ролика;
  • динамометрический ключ для затягивания гаек с требуемым усилием;
  • прибор для проверки натяжения ремня;
  • отвёртки;
  • домкрат.

Перед началом замены ремня ГРМ следует подготовить автомобиль. Прежде всего машину нужно зафиксировать, чтобы она не качалась взад-вперёд. Снять переднее правое колесо и защиту под ним, а также другие части, которые могут создавать вам неудобства при работе. После снятия защиты верните колесо на место. С ним удобнее всего выполнять совмещение рисок и меток на шкивах ГРМ и корпусных деталях двигателя.

Замена ремня ГРМ своими руками

Здесь мы предлагаем посмотреть фотоотчёт о том, как поменять ремень ГРМ на ВАЗ с 16-клапанным двигателем. Процедура выполняется в такой очерёдности действий:

  1. Снять ремень генератора со шкива на коленвале.

  2. Снять крышку защитного кожуха ГРМ.
  3. Выставить метки шкивов РВ по рискам на кожухе.
  4. Снять шкив привода генератора, ещё раз проверить и выставить метки, добавляя к этому и коленвал, после чего можно снимать натяжной ролик, а вслед за ним и ремень.
  5. Проверить состояние ремня и роликов.
  6. Установить ремень обратно.
  7. Установить натяжной ролик.
  8. Осуществить натяжение ремня.
  9. Окончательно проверить соответствие меток.

  10. Произвести пробный пуск двигателя и завершить сборку.

Какой ГРМ выбрать

Чтобы облегчить вам поиск ответа на вопросы, какой ремень выбрать или какой ремень подходит, мы подготовили таблицу подбора ремней ГРМ для разных марок и моделей автомобилей:

Марка/МодельКод оригинальныйКод аналог
Ремень ГРМ Рено
Ремень ГРМ Логан7701477024
130C17480R
130C10178R
K015662XS
130C17529R
Ремень ГРМ Логан 2130C17480R
130C10178R
K015662XS
130C17529R
Ремень ГРМ Ларгус130C17480R
130C10178R
K015662XS
130C17529R
Ремень ГРМ Дастер130C11551R
7701477028
130C13130R
130C10178R
130C17529R
Ремень ГРМ Рено Клио7701469776
7701472726
130C10178R
130C17529R
Ремень ГРМ Сандеро130C17480R
130C10178R
K015662XS
130C17529R
Ремень ГРМ Сандеро 2130C17480RK015662XS
Ремень ГРМ Сандеро Степвей130C10178R130C17529R
Ремень ГРМ Сандеро Степвей 2130C10178R130C17529R
Ремень ГРМ Симбол7701477024
Ремень ГРМ Меган7701469776
7701472726
130C10178R
130C17529R
Ремень ГРМ Меган 2130284231R
7701063999
130C13130R
130C13191R
CT977
Ремень ГРМ Меган 3130C13191R
7701477028
Ремень ГРМ Форд
Ремень ГРМ Фокус 21672144VKMA04226
Ремень ГРМ Фокус 32045356KTB764
CT881K5
VKMA04226
530049510
KD452.24
Ремень ГРМ Фьюжн1672144
1672143
Ремень ГРМ Дэу
Ремень ГРМ Нексия1987948226
530 0332 10
5900270
Ремень ГРМ Опель
Ремень ГРМ Опель95516740
Ремень ГРМ Шевроле
Ремень ГРМ Лачетти93185845
93746917
Ремень ГРМ Круз95516740
Ремень ГРМ Хендай
Ремень ГРМ Акцент24312-26001
Ремень ГРМ Солярис24321-2B200
Ремень ГРМ Элантра24321-2B200
Ремень ГРМ Шкода
Ремень ГРМ Октавия06A198119D
Ремень ГРМ ФабияK035565XS
Ремень ГРМ Киа
Ремень ГРМ Рио24321-2B200
Ремень ГРМ Соул24321-2B200
Ремень ГРМ Сид24321-2B200

Варианты ремней ГРМ для ВАЗ

  • Ремень ГРМ ваз-2110, ваз-2112
  • Ремень ГРМ Приора
  • Ремень ГРМ Гранта
  • Ремень ГРМ ваз-2108, ваз-2109
  • Ремень ГРМ ваз-2105, ваз-2106, ваз-2107

Если вы не можете определиться, где купить ремень ГРМ в Волгограде, Волжском или другом городе области, – обращайтесь к нам, не ошибётесь.

Особое внимание обращайте на то, как выставить метки ГРМ. Мы предлагаем уделить ещё немного времени, чтобы просмотреть видео замены ремня ГРМ на ВАЗ с 16-клапанным мотором.

Что менять при замене ГРМ?

Опции темы
  • Подписаться на эту тему…
  • Поиск по теме

    Что менять при замене ГРМ?

    EJ201
    Сам грм
    ролик натяжителя
    ролик направляющий 2шт.
    ролик зубчатый
    масл. насос
    помпа
    сальник распредвала 2шт. (только два?)
    сальник коленвала задний (только задний?, просто не смог найти в экзисте код переднего)
    Все ПРАВИЛЬНО?

    у меня 202 двиг, менял все так, только ролик натяжителя с натяжителем вместе, а масленный насос не менял!!

    маслонасос зачем?
    помпу если не течет и не люфтит и пробег не 200, тоже не надо менять.
    сальников рв 2, сальник КВ — один передний, номер я выкладывал поищите в расширенном поиске.
    Задний Вам зачем?

    про масляный насос тоже не понял.
    а так в поиске уже около 30 тем про то что нужно менять при замене ГРМ.
    А сам ГРМ . Ремень что ли автор имел в виду?

    Замена ремня всех роликов и натяжителя сальники лобвые хотя если не текут можно и не трогать бывает что как раз после замены начинают бежать))

    начинают бежать тогда, когда кривыми руками царапают валы.

    Масляный насос буду менять: чтобы было:)
    В общем то я бы и не парился заменой всего вышеперечисленного, если бы не настал конец помпе. А так всем спасибо за ответы.

    Маслонасос менять — жир)) Что кардан с задней балкой докучи)

    Зачем гидронатяжитель ремня менять советуют.

    на 201 тык раскинул 202й двиг
    сальники деревянные, надо бы поменять
    2 афтар: ТО-100 или 200?)
    переднего сальника КВ в Экзисте нет, +1(

    Пробег 162 т. просто потекла помпа.

    Сальников в моторе всего 6 ..
    4 распред. вала 1 передний 1 задний(коренной).

    Чтобы поменять коренной нужно коробас скидывать.

    Маслонасос если нед предпосылок менять не обязательно.

    Последний раз редактировалось Alexeifox; 24.06.2010 в 03:07 .

    Извиняюсь что поднимаю старую тему, но прошу знающих меня проверить, все ли и правильно ля я выбрал для замены ремкомплекта ГРМ двигателя EJ201 (Forester SF5 2001):

    X2111-AA032, Насос водяной (помпа), дубль AISIN WPF002 2300р;
    80673-3030, Сальник коленвала передний, оригинал 230р;
    80673-2150, Сальник распредвала передний, оригинал 230р;
    13160-AA080, Ремень зубчатый грм, дубль GATES 5537XS 1050р (или лучше MITSUBOSHI 223XY27 1500р?);
    13033-AA002, Натяжитель ремня грм, INA/LUK 531065520 3000р (или что другое?);
    13073-AA142, Ролик обводной ремня грм, GMB GT90020 610р (или лучше NSK 60TB0648E 690р?);
    13073-AA190, Ролик направляющий ремня грм, GMB GT90740 740р (или лучше NSK 60TB0693 760р?);
    13085-AA010, Ролик направляющий ремня ГРМ зубчатый, GMB GT90130 710р (или лучше NSK 59TB0515 или NTN/SNR GE38100 оба по 1200р?).

    Эти три детали обязательно нужно поменять вместе с ремнем ГРМ

    Все водители знают, что у ремня ГРМ есть свой срок эксплуатации. Обычно, эта цифра варьируется в пределах 70-100 тыс. км. Ну, а после его нужно менять. Процедура простая, конечно, если вы имеете представление об устройстве автомобиля.

    Для других водителей существуют услуги СТО. Вот только мало кто знает, что вместе с ремнем газо-распределительного механизма, требуется замена еще трех важных деталей. А что это за детали, сейчас и узнаете.

    Что нужно менять вместе с ремнем ГРМ?

    Вместе с заменой ремня ГРМ рекомендуется заменить сальники распределительного и коленчатого вала. Внешне оценить их состояние невозможно. Вот, к примеру, клиент собственноручно заменил ремень ГРМ, но не поменял сальники. Спустя каких-то 10 тыс. км. они начали течь. А что бы их поменять, нужно опять снимать ремень.

    Существует и другой вариант развития событий. Масло с сальников попадает на ремень, и он начинает перескакивать. Известны случаи, когда из-за масла ремень даже обрывался.

    Что еще необходимо заменить?

    Вместе с сальниками рекомендуется установить новую помпу. Эксперты различают три главные причины одновременной замены:

    1. Замена ремня – удовольствие не из дешевых, и если планируется замена, то выгоднее будет поменять и помпу. Иначе придется платить аналогичную сумму за отдельную процедуру замены насоса.
    2. Заклинивание помпы способствует обрыву ремня ГРМ. А своевременно заменить деталь обойдется намного дешевле, чем капитальный ремонт двигателя.
    3. Срок эксплуатаций помпы примерно такой же, как и ремня. Так что лучше не рисковать и сразу установить новую помпу.

    Ну, и последнее что рекомендуется заменить – это натяжные и обводные ролики ремня ГРМ. Со временем подшипник может развалиться, что также приведет к перескоку или обрыву ремня.

    Остались вопросы или есть, что добавить по статье? Пишите в комментариях, возможно это очень поможет читателям в будущем. Так же подписывайтесь на наш канал в ДЗЕНЕ.

    Замена ремня ГРМ своими руками. Оказывается, не сложно!

    Хотите отремонтировать машину чужими руками, но не готовы выложить сумму, которую просит официальный дилер? Ищите проверенных неофициалов. Считаете, что оригинальные запчасти слишком дорогие? Выбирайте неоригинальные от надежных производителей.

    А если хотите потратить меньше денег и располагаете временем, замените ремень ГРМ сами. Наша инструкция вам в помощь.

  • Замену ремня ГРМ мы выполним на довольно распространенном автомобиле — Skoda с 1,6-литровым двигателем мощностью 100 л.с. Основные работы будут вестись с правой стороны моторного отсека по ходу движения.

    Ремень ГРМ спрятан под пластиковой крышкой. Чтобы до нее добраться, придется снять верхнюю опору силового агрегата. А доступ к ней перекрыт корпусом адсорбера и бачком системы охлаждения. Соответственно, долой все, что мешает. Показывать процесс демонтажа пропустим. Сразу перейдем к моменту снятия кожуха.

    Расчищаем доступ к ремню ГРМ

    Подразобрав моторный отсек, мы получили прекрасный доступ к болтам крепления правой опоры силового агрегата, а также к фиксатору верхней крышки ремня ГРМ. Для снятия самой крышки поворачиваем фиксатор в положение Open с помощью шлицевой отвертки. Надавливаем — и фиксатор отстегивается. Их два — спереди и сзади, отстегнув оба, снимаем крышку.

    Теперь снимем ремень привода вспомогательных агрегатов. Для этого ключом «на 15» ослабляем натяжение ремня. Выводим ремень и возвращаем натяжитель в исходное положение. Сняв ремень, проверяем его на наличие трещин, для чего выворачиваем наружу и нагружаем. Даже при малейших подозрениях на трещины меняем ремень привода вспомогательных агрегатов без лишних раздумий. У нас он в хорошем состоянии.

    Совмещаем метки

    Следующий важный этап работ — совмещение меток. Для этого нужен доступ к шкиву коленвала, а значит, придется снять правое переднее колесо, нижний грязеотражающий щиток и правую боковую защиту. Благополучно «расчистив» путь к шкиву коленвала, начинаем вращать его за болт ключом на 19, совмещая метки. Контролируем процесс по метке распредвала. Теперь можно открутить болты крепления шкива. Для этого удерживаем болт его крепления ключом на 19, а шестигранником «на 6» отворачиваем все четыре болта крепления, фланца.

    Сняв шкив коленчатого вала, убираем нижнюю защитную крышку ремня ГРМ, которая, кстати, не пластиковая, как верхняя, а стальная. Ключом Torx «на 30» отворачиваем пять болтов крепления крышки. Остановимся еще раз на совмещении меток: та, что на шкиве, должна оказаться напротив той, что на крышке.

    Домкратим двигатель

    Последнее препятствие на пути к ремню — правая опора двигателя. Чтобы ее снять, мы с помощью домкрата приподнимаем двигатель, и только после этого головкой «на 18» отворачиваем болты крепления верхней опоры. Затем головкой «на 16» — два соседних болта, с помощью которых опора крепится уже к кузову автомобиля. Сняв часть опоры, получаем доступ к болтам крепления оставшейся части непосредственно к двигателю. Их три: два сверху и один снизу. Откручиваем все болты головкой «на 16».

    Снимаем ремень ГРМ

    Ставим новый ремень, аккуратно заправляем его на шкивы. Для регулировки удобно использовать зеркало. Берем Г-образные щипцы, вставляем их в отверстия на внутренней обойме ролика натяжителя и проворачиваем его против часовой стрелки. Совмещаем планки: внутренняя неподвижная сторона должна оказаться точно напротив стрелки, которая смещается при проворачивании внутренней обоймы. Как только получилось это сделать, затягиваем гайку, удерживающую ролик.

    Отрегулировав натяжение ремня, убедимся в правильности установки меток. Для этого проворачиваем коленчатый вал на два оборота и снова проверяем положение меток. Только после этого можно считать установку ремня правильной и завершенной. Еще раз: важно убедиться, что метки совпадают и что регулировочный флажок на натяжителе находится напротив отверстия на неподвижной планке. Теперь дело за малым: осталось вернуть все снятые детали на место.

    Замена ремня ГРМ — процесс, в общем, несложный, но достаточно трудоемкий и затратный по времени. Решив проводить работы самостоятельно, будьте внимательны и аккуратны, а главное, четко следуйте инструкции.

      Миф о приводных ремнях. В чем заблуждаются механики со стажем, показано тут.

    Далеко ли уедешь с оборванным ремнем генератора? Наш эксперимент.

    Все вопросы и предложения по серии выпусков «Техническая среда» присылайте на адрес: techsreda@zr.ru.

    Другие выпуски «Технической среды» доступны в нашем спецпроекте, а также на нашем канале в YouTube.

    Замена ремня ГРМ за 15 мин на любом авто без установки меток. Секрет автомеханика

    Смотрите также

    Какой ремень ГРМ лучше

      552 28 265k

    Что ест ремень ГРМ

      116 12 96k

    Гнет ли клапана?

      202 41 323k

    Замена ремня ГРМ

      58 6 94k

    Ремень ГРМ

      0 0 82k

    Наверное, каждый, кто хоть раз самостоятельно менял ремень ГРМ, знает о проблеме «состыковки» нового ремня и необходимых меток и зубьев шестерней. Плюс еще нужно иногда приходится отвинтить кучу деталей, зафиксировать их спецприспособлениями, а после поставить на место. В итоге замена ремня занимает полдня, вместо 15 минут. Да, именно столько нужно времени у автомеханика со стажем, чтоб установить новый ремень ГРМ.

    Способ установки без специнструментов

    Во-первых, не нужно ничего откручивать. Нет смысла снимать крышку клапанов, чтоб вставить фиксатор в распределительный вал или болт, фиксирующий коленчатый вал. Это все лишние движения, которые тратят больше сил и времени, чем это необходимо. Главное, предварительно пометить старый ремень, когда все эти действия когда-то производились ну или прокручивать чтобы все таки метки сошлись!

    Старые метки на шестернях и ремне очень помогут, так как их мы совместим для нужного положения. Потом надеваем хомуты, через шестеренку к ремню, чтоб зафиксировать необходимое положение, поскольку, ослабив ремень при снятии все собьется, ведь шестерни по инерции будут проворачиваться.

    Сведение старых меток на шестернях

    Фиксирование шестерен и ремня с помощью хомутов

    Новый ремень одевается, начиная от коленвала (по метке), накинуть его помпу и на паразитный ролик. Затем ключом подведите шестерню к метке на ремне, установите его на место в шлицы и затяните хомут.

    Точно также поступите и, с другой стороны. Потом натягиваете новый ремень, поворачивайте шестерню так, чтоб исчезла «слабина» и ремень сел на натяжной ролик плотно. Сводите металлическую стрелочку с флажком и все. Можно затягивать натяжной ролик и устанавливать крышки на свои места.

    Самый быстрый вариант для «прохаванных»

    Для тех кому нужно установить ремень еще быстрее, есть способ, который подойдет уже бывалым автовладельцам, без дрожащих рук.

    Берете канцелярский острый нож и разрезаете старый ремень продольно по всей длине (по средине), при этом проворачивая КВ. Одну половину оставляете, а вторую стягиваете. На шпицы надеваем новый на пол шкива по ширине, пытаясь до упора к старому «полуремню» его подвинуть, ориентируясь на положение уже натянутого ремня. Дальше разрезаем остатки старого, поперек, и вытягиваем его с механизма. А новехонький ремень сдвигаете в рабочее положение.

    Рзрезание ремня ГРМ канцелярским ножом

    Надевание нового к старому «полуремню»

    Если кроме ремня нужна замена ролика, а чаще всего это делать обязательно, то стяните ремень пластиковым хомутом что бы не вылез из зубьев с шестерен и потом откручивайте ролик.

    Таким образом, не нужно делать меток, или что-то дополнительно откручивать. Все просто и быстро, однако подойдет не всем автомобилям, нужно смотреть по расположению шкива на коленвале.

    Вот такой нехитрый способ от автомеханика, который сэкономить время и нервы любому автовладельцу в такой ситуации.

    Как заменить ремень ГРМ своими руками

    Статья о замене ремня ГРМ своими руками — когда необходима замена, выбор изделия, инструменты, ход работы. В конце статьи — видео о ремне ГРМ.

    Содержание статьи:

    • Когда требуется замена ремня ГРМ
    • Правильный выбор ремня
    • Что нужно для замены ремня ГРМ
    • Порядок работы
    • Видео про ремень ГРМ

    Зубчатый ремень газораспределительного механизма (ГРМ) предназначен для одновременного вращения коленвала и распредвала, что обеспечивает синхронность работы клапанов с поршнями двигателя. Кроме этого, этот важнейший элемент двигателя выполняет и другие важные функции — приводит в действие водяную помпу охлаждающего контура и масляный насос.

    Современный ремень для ГРМ является высокотехнологичным изделием и изготавливается из высококачественной армированной резины на основе искусственного каучука (полихлоропрен, неопрен) со специальными добавками. Дополнительно качественный ремень усилен кордом с прочными внутренними нитями.

    Когда требуется замена ремня ГРМ

    Замена ремня ГРМ строго регламентируется и описывается в «Инструкции по ремонту и эксплуатации» для конкретной марки и модификации автомобиля. На практике в зависимости от марки машины и режима эксплуатации ГРМный ремень может надежно выполнять свои функции 50 – 100 тысяч км пробега, после чего он нуждается в замене (желательно, вместе с одним или несколькими роликами, в зависимости от модификации двигателя).

    Иногда одновременно с заменой ремня может потребоваться и замена помпы охлаждения.

    Однако некоторые производители устанавливают для ремня ГРМ явно неадекватный срок эксплуатации. Например, на некоторых российских «Ладах», эксплуатирующихся в достаточно непростых российских условиях, менять ремень рекомендуется после 180 тысяч км пробега, что выглядит довольно странно. В то же время на автомобилях марки «Рено» ремни даже самого высокого качества от лучших мировых производителей рассчитаны на 60 000 км пробега по России, и на 120 000 км пробега по Европе.

    Замена ремня ГРМ должна проводиться не только согласно регламенту ТО, рекомендациям производителя или когда он порвется, но и при появлении признаков неисправности или в следующих случаях:

    • Большой возраст ремня ГРМ (более 5 лет, даже если он не эксплуатировался).
    • Трещины, протертости и «распушение».
    • Разрушение зубьев ремня.
    • Разгерметизация и протекания в корпусе ГРМ (масло с охлаждающей жидкостью разрушают резиновую основу ремня).
    • При изношенном ремне двигатель может запускаться и работать неуверенно.
    • Износ ремня может стать причиной сбоя зажигания, после чего двигатель начинает как бы детонировать и шумно работать, а из выхлопной трубы начинает выходить черный дым.

    Важно! Несвоевременная замена ремня ГРМ может привести к деформации клапанов, поломке распредвала, загибу шатунов и поршневых юбок.

    Правильный выбор ремня ГРМ

    Выбор ремня ГРМ, который является важнейшим элементом двигателя – дело важное и ответственное. Неправильный подбор ремня по техническим параметрам или экономия на качестве может привести к серьезным проблемам и затратам на дорогостоящий ремонт.

    При разрыве ремня или критическом стирании его зубьев есть большая вероятность, что поршни ударят по клапанам и погнут их. Поэтому при выборе нового ремня для ГРМ важно придерживаться следующих рекомендаций:

      Не экономить и не покупать самые дешевые ремни (можно выбрать среднюю цену). Особенно не следует экономить, если автомобиль эксплуатируется в экстремально жестком режиме. Качественный надежный ремень многократно себя окупит.

    Лучшим вариантом является покупка оригинала, который был установлен производителем двигателя. Для большей надежности при выборе, чтобы не допустить ошибки по размеру и форме зубьев, лучше снять старый ремень и показать его в магазине продавцу, чтобы он подобрал такой же. Особое внимание следует обращать на ширину, длину и форму зубцов ремня. При отсутствии возможности купить оригинал подбирайте аналог, наиболее близкий по качеству и параметрам к оригиналу.

    На ощупь ремень должен быть гладким и без шероховатостей, а также не должен иметь мелких выбоин и пор. Зубцы ремня должны быть без наплывов, допустимо только наличие мелких заусенцев.

    Важным свойством ремня ГРМ является его эластичность. Чем он эластичнее, тем дольше будет срок его службы. При покупке можно сравнить эластичность нескольких разных ремней и определить, какой из них самый «дубовый» (жесткий).

    Если есть возможность, сравните номер каталога или артикула старого ремня с номерами на новом изделии. Они должны находиться на тыльной (гладкой) стороне ремня.

    На рынке автомобильных запчастей продается большое количество подделок. Чтобы обезопасить себя от покупки некачественной детали, лучше покупать ремень в торговых точках, принадлежащих официальным дилерам. Также рекомендуется приобретать полноценный комплект: ремень с роликами в одной запечатанной упаковке, с инструкцией. Наиболее часто подделывают продукцию таких производителей как «Bosch» и «Gates». Для проверки можно сравнить номера (на тыльной стороне) нескольких одинаковых изделий — номера должны отличаться. Если на всех изделиях номера будут одинаковы, значит, вы имеете дело с подделкой.

  • Сегодня распространены покупки в Интернете, однако сделать правильный выбор ремня ГРМ через Сеть очень затруднительно.
  • Что нужно для замены ремня ГРМ

    Перед началом работ по замене ремня ГРМ следует подготовиться и приготовить следующие инструменты:

    • Колесный ключ (баллонник).
    • Рожковые, торцевые и накидные ключи. Размеры в зависимости от марки автомобиля и модификации двигателя.
    • Может потребоваться шестигранник на 5.
    • Ключ, специально предназначенный для ролика натяжения.
    • Домкрат.
    • Фонарик.

    Дополнительно следует учесть рекомендацию автопроизводителей — заменяя ремень ГРМ, также менять и ролики, а по возможности, и водяную помпу. Хотя если помпа отлично вращается и имеет минимальный люфт, то новую можно не покупать, а оставить старую.

    Также в некоторых модификациях двигателя может стоять 2 ремня, которые рекомендуется менять оба сразу. Поэтому при подготовке к замене ремня ГРМ нужно быть в курсе, сколько ремней покупать.

    Нужно также подготовить саму машину:

    • Поставить автомобиль на ровную площадку.
    • Вытянуть (поднять) ручной тормоз.
    • Подложить под колеса страховочные упоры.

    Порядок работ при замене ремня ГРМ

    Перед началом работ следует учесть, что на 16-клапанных двигателях установлено 2 распределительных вала с отдельным зубчатым шкивом (шестерней) для каждого. Ремень для 16-клапанника всегда длиннее, чем у 8-клапанника, так как помимо шестеренки водного насоса и натяжителя, ремень дополнительно проходит через вспомогательный опорный (направляющий) ролик.

    Где расположены метки ГРМ, и какой вид они имеют – смотреть в «Руководстве по эксплуатации и ремонту» своего автомобиля.

      Поднять капот и отсоединить клемму аккумулятора «на минус» (ключ в замке зажигания должен быть «выключен»), чтобы напрасно не горели стоп-сигналы и «на всякий случай».

    Важно! Прежде чем снять клемму с аккумулятора и обесточить автомобиль, необходимо изучить «Руководство по эксплуатации и ремонту» машины. В некоторых автомобилях отсоединять клемму от аккумулятора нельзя (!), так как произойдет сброс адаптаций в электронной системе управления. В данном случае работать с не обесточенным автомобилем нужно более осторожно.

    Чтобы обеспечить свободный доступ к нужным механизмам, потребуется снять колесо, крышку мотора, защиту, ремень генератора. В зависимости от марки машины и модификации двигателя, для проведения работ может потребоваться снятие бачка жидкости гидроусилителя руля (ГУР) или адсорбера, или же кронштейна кондиционера, интеркулера с клеммами, воздухозаборника (или еще чего-нибудь).

    С помощью шестигранника отвернуть винты крепления защитного кожуха ремня и шестерен.

    Если есть датчик положения коленвала (ДПКВ) – отсоединить от него разъем с проводами.

    Открутить болт и снять ролик натяжки ремня ГРМ. Также снять опорный (направляющий) ролик, если он есть.

    Извлечь старый ремень ГРМ.

    Проверить положение метки на одной зубчатой шестерне распредвала (на 8-клапанном двигателе) или на двух зубчатых шестернях двух распредвалов (на 16-клапанном двигателе) по отношению к меткам на корпусе привода ГРМ. При несовпадении меток для их выставления в нужное положение (друг против друга) нужно провернуть ключом распредвал, за болт крепления зубчатой шестерни к распредвалу.

    Для проверки совмещения метки на зубчатой шестеренке коленвала с меткой на корпусе масляного насоса открутить и вытащить зубчатый шкив коленвала со специальной шайбой. Если болт шкива не откручивается, то можно упереть ручку Г-образного ключа в тягу, надеть «минусовую» клемму аккумулятора (если она снята) и крутануть стартером. После откручивания болта клемму снять обратно.

    Также можно воспользоваться пневматическим гайковертом или привлечь помощника, который включит самую высшую передачу и нажмет на тормоз, а вы будете откручивать болт. Если метка шестеренки выставлена неправильно, то закрутить болт крепления на место и прокрутить шестеренку за этот болт ключом, до правильного совмещения метки на шестеренке коленвала с меткой на корпусе масляного насоса.

    Установить опорный (направляющий) ролик, если он есть.

    Новый ремень ГРМ сначала набросить на зубчатую шестеренку коленчатого вала, завести на опорный ролик, затем на зубчатую шестерню распредвала (или две шестерни, если два распредвала) и затем – на шестерню помпы. При этом нужно контролировать положение меток на одной или двух зубчатых шестернях распредвала. Если метки сбились, их сразу же нужно выставить, как надо.

    Установить натяжной ролик и прикрутить его слабо, без сильной затяжки болта до упора.

    Проверить ровность накладки ремня. Затем осуществить натяжку ремня при помощи специального ключа для натяжного ролика, поворачивая ролик против часовой стрелки (или по направлению стрелок на корпусе ролика). Далее, удерживая ролик специальным ключом в нужном положении, зафиксировать положение ролика затягиванием крепежного болта до упора, с небольшим усилием.

    Проверить натяжку ремня можно одной рукой, повернув ремень вдоль, пальцами. Хорошо натянутый ремень не должен поворачиваться более чем на 90 °.

  • На заключительном этапе установить обратно и закрепить все демонтированные элементы в обратном порядке.
  • После выполнения всех работ нужно завести двигатель и проверить работу на слух. Если ремень установлен и натянут правильно, то никаких нештатных звуков быть не должно. Если будет прослушиваться гул или свист ролика, значит, ремень немного перетянут. Небольшое ослабление ремня можно сделать с помощью все того же натяжного ролика, повернув его по часовой стрелке (или против стрелок на корпусе самого ролика).

    Если, после замены ремня ГРМ машина станет плохо тянуть, двигатель будет немного детонировать и неравномерно работать на холостых оборотах (а стрелка тахометра — прыгать), и будет черный выхлоп – значит, при замене ремня ГРМ были неправильно выставлены метки. Все придется повторить сначала.

    Заключение

    Выше был приведен, пожалуй, самый простой (классический) пример замены ремня ГРМ. Однако трудоемкость работ по замене ремня ГРМ может отличаться и быть различной степени сложности. Это зависит от марки и модификации машины, а также от модификации двигателя. Но, в целом, принцип везде одинаков.

    Прежде чем приступить к самостоятельной замене ремня ГРМ, настоятельно рекомендуется подробно изучить «Инструкцию по ремонту» к своей машине. И делать это нужне заблаговременно, а не перед самым началом работ — чтобы было время спокойно разобраться, где что находится, как выглядит, что и как потребуется снимать, и т. д.

    Видео про ремень ГРМ:

    Читать еще:  Ваз 2110 замена лобового стекла
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
