Замена сцепления на Форд Фокус 2 своими руками — видео

Сцепление Ford Focus

Признаки неисправности сцепления

Неисправное сцепление ощутит даже самый неопытный водитель. Это рывки при работе со сцеплением, повышенный шум, буксирование сцепления (неполное включение) или ведение сцепления (неполное выключение). В таких ситуациях необходимо сразу производить замену сцепления. Конечно же, данную процедуру рекомендуется делать на специализированных сервис-центрах, но, если таковой возможности нет – можно произвести замену своими руками.

Практика показывает, что при выходе хотя бы одной из комплектующих сцепления, самым оптимальным вариантом будет заменить сцепление комплектом. Так как работа по замене сцепления трудоемкая, а если менять «по частям», то стоит учитывать, что ресурс у других составляющих сцепления меньше и рано или поздно возникнет необходимость повторного разбора коробки передач и замены составляющих сцепления.

Необходимые инструменты

• Набор головок и гаечных ключей (от 8 мм).
• Трещотка.
• Монтажная лопатка.
• Оправка для центрирования ведомого диска (можно изготовить самому).
• Пассатижи.
• Набор отверток разного диаметра и наконечника.
• Молоток.
• Опоры под двигатель и КПП.

Снятие коробки передач

Перед процедурой снятия коробки передач необходимо отключить питание аккумулятора. Для этого достаточно снять клемму «минус» от АКБ. Необходимость заключается в том, что перед снятием коробки нужно будет снять стартер и также работать с некоторыми электрическими разъемами.

В момент снятия коробки передач необходима помощь минимум одного механика/соседа/товарища, так как вес и геометрические пропорции коробки довольно неудобные для самостоятельного демонтирования. Процесс снятия коробки:

1. Установить автомобиль на смотровую яму или на подъемнике.
2. Демонтировать воздушный фильтр с автомобиля.
3. Демонтировать защиту картера двигателя.
4. Слить масло из коробки передач. Сливать необходимо на нагретый двигатель, так как в данном случае мало обладает хорошей текучестью, и сократить время на слив.
5. Демонтировать привода передних колес.
6. Снять кулису с автомобиля. Крепится она болтами с самосрезающимися головками. При обратной установке кулисы необходимо заменить эти болты.
7. Снять крышку кожуха механизма переключения передач путем отстегивания семи фиксаторов.
8. Снять трос с рычага переключения передач.
9. Демонтировать передний термоэкран.
10. Извлечь крепежный крошнтейн воздушного фильтра.
11. Снять колодку проводного жгута с датчика скорости.
12. Снять шланг с трубки гидравлического привода.
13. Демонтировать стартер.
14. Подпереть двигатель так, чтоб он не мешал дальнейшей работе. Опоры ставить на кузов автомобиля.
15. Подобную опору установить и под коробку передач.
16. Отсоединить провод массы «массы» от шпильки кронштейна.
17. Демонтировать левую опору силового агрегата вместе с кроштейном.
18. Выкрутить болты сверху, слева, снизу и справа от коробки передач к двигателя по порядку.
19. Демонтировать заднюю опору силового агрегата.
20. Максимально сместить коробку до момента возможности извлечения первичного вала из ступицы ведомого диска.
21. Максимально сместить коробку назад, убрав опору и максимально наклонив заднюю часть коробки, демонтировать её. Не рекомендуется упирать первичный вал в лепестки диафрагменной пружины. Есть вероятность их деформации.
22. Коробка снята. Теперь необходимо заняться сцеплением.

Замена сцепления

После снятия коробки передач можно заняться ремонтом и заменой комплектующих сцепления.

1. Пометить краской нажимной диск, если нет возможности заменить новым. Необходимо это для сохранения балансировки.
2. Выкрутить 6 болтов крепления кожуха нажимного диска сцепления к маховика, удерживая его монтажной лопаткой или отверткой.
3. Снять нажимной и ведомый диски сцепления с маховика, удерживая при этом ведомый диск.
4. Оценить состояние дисков. Трещины и сколы на деталях не допускаются. В противном случае – срочная замена.
5. Проверить изношенность фрикционных накладок. При утоплении головок заклепок менее, чем на 0,2 мм следует заменить ведомый диск, ибо поверхность накладок замаслена и заклепочные соединения ослаблены.
6. Проверить надежность фиксации демпферных пружин, путем перемещения их руками. Если они перемещаются легко, это говорит о том, что пружины сломаны и требуется срочно заменить ведомый диск.
7. Проверить биение диска. Если оно превышает 0,5 мм – заменить диск.
8. Осмотреть поверхность трения маховика и нажимного диска. При наличии глубоких царапин, забоин, наличия грязи, сколов и явных следов износа или перегрева детали – заменить детали в сборе.
9. Проверить заклепочные соединения деталей кожуха и нажимного диска. При ослабленном соединении – заменить нажимной диск в сборе.

1. Оценить состояние диафрагменной пружины нажимного диска. При обнаружении трещин и сколов – заменить срочно. Контакты лепестков пружины с подшипником выключения сцепления должны быть в одной плоскости. Если они находятся не в одной плоскости или обнаружены явные следы износа – замена нажимного диска в сборе.
2. Детально изучить внешне звенья кожуха и диска. При деформированных или сломанных звеньях – срочная замена нажимного диска в сборе.
3. Оценить состояние опорных колец нажимной пружины с внутренней и внешней стороны. При наличии трещин и следов износа – заменить нажимной диск в сборе.
4. Проверить легкость перемещения ведомого диска по шлицам первичного вала. При наличии заеданий и других дефектов – устранить причины путем замены ведомого диска или шлицев.
5. Нанести тугоплавкую смазку на шлицы ступицы ведомого диска.
6. При установке сцепления для начала необходимо установить ведомый диск с помощью оправки. Надпись Gearbox-side должна быть направлена в сторону коробки передач.
7. Вернуть болты крепления кожуха к маховику. Вкручивать болты необходимо равномерно, по одному обороту ключа каждый, крест-накрест.
8. Снять оправку и монтировать коробку передач.
9. Проверить работу сцепления. При наличии заеданий и некорректной работы – повторить процедуру.

Замена комплекта сцепления – трудоемкий процесс, требующий определенных навыков Мы все же настоятельно рекомендуем производить замену на СТО. Велика вероятность того, что при замене сцепления можно повредить другие детали, что обойдется в разы дороже, чем изначальная стоимость замены сцепления. На замену уходит, как правило, от 5 часов и больше, так как большую часть времени займет демонтаж коробки.

Видео

Как самостоятельно заменить сцепление Форда Фокус 2?

Ford Focus 2 является одной из наиболее популярных моделей автомобилей на отечественном рынке. Некоторые считают, что количество вторых Ford Focus на российских дорогах чуть ли не превышает число представителей отечественного автопрома. Доступная цена, простота в обслуживании и недорогие комплектующие – главные преимущества Форда.

Интересно, что с появлением Форд Фокус 3, актуальность машины второго поколения не пропала. Во многом новое поколение наследовало устройство предшественника. Это касается и трансмиссии. Это актуально при диагностике и устранении неполадок. Так, как правило, все проблемы с трансмиссией и сцеплением и их решения актуальны для Ford Focus2 и 3.

1. Конструкция сцепления
2. Когда нужно менять сцепление?
3. Необходимое оборудование для замены
4. Процедура замены сцепления

Конструкция сцепления

В авто установлена сухая однодисковая муфта с центральной диафрагменной пружиной. Управляется агрегат гидравлической системой. Передача крутящего момента с мотора на трансмиссию обеспечивают ведущий и ведомый диски.

Сцепление состоит из:

• выжимного подшипника;
• ведущего диска – корзины;
• ведомого диска;
• гидропривода.

Кожух крепится к маховику двигателя. В нем закрепляется пружина, сбалансированная с диском. Поэтому в случае выхода из строя корзины, менять ее необходимо полностью. Ведомый диск располагается между маховиком и ведущим. Конструктивно он состоит из пары стальных пластин, сцепленных заклепками. Пружины на диске способствуют более мягкому переключению и плотному прилеганию пластин.

Когда нужно менять сцепление?

Анализ опыта езды на Форд Фокус 2 свидетельствует, что в среднем ресурс узла приближен к 150 тысяч км. Однако, средние цифры плохо применимы к муфте, так как его моторесурс полностью зависит от манеры и качества вождения. Так, когда водитель предпочитает резкую езду, эффектные старты и прочие элементы экстремального вождения, то длительность эксплуатации сцепления может сокращаться в разы. В таких условиях менять агрегат придется существенно раньше, может быть, даже до 50 тысяч км пробега.

Ведомый диск подлежит безусловной замене при:

• осевом биении более полмиллиметра;
• появлении трещин;
• задирах;
• приходе в негодность накладок;
• замасливании;
• ослаблении и повреждении заклепок.

Описанные повреждения и неисправности приводят к тому, что пропадает или некорректно работает сцепление. Это может отражаться на работе всей трансмиссии вашего Ford Focus 2.
Наиболее распространенные неисправности сцепления

К самым частым случаям выхода узла из строя, с которыми сталкиваются владельцы Форд Фокус 2, являются следующие:

• неполное включение-выключение;
• посторонний или слишком громкий шум при включении;
• появление вибрации;
• усложнение процесса переключения передач.

Для наилучшего эффекта, чтобы сцепление не пропало снова, эксперты рекомендуют менять не только износившиеся части, а все детали узла на вашем Ford Focus 2. Несмотря на то, что такой подход увеличит стоимость операции, он гарантирует, что после довольно хлопотной процедуры ремонта, сцепление не начнет пропадать в скором времени снова. Это объясняется тем, что незамененные детали уже имеют определенный уровень износа и могут прийти в негодность в любой момент после ремонта Форд Фокус 2.

Необходимое оборудование для замены

Чтобы произвести замену сцепления Форд Фокус 2 самостоятельно необходимо приготовить следующий набор:

• комплект ключей;
• новые детали;
• отвертки;
• домкрат;
• 3 подставки (козлики);
• емкость для масла из коробки передач;
• проникающая смазка (рекомендуется перед выкручиванием креплений смазывать их, тогда можно будет избежать лишних затрат сил и времени).

Процедура замены сцепления

Как всегда, любая неисправность может быть устранена в автосервисе или на станции техобслуживания. Этот способ, конечно, прост, но и довольно дорог. Многие отечественные автолюбители привыкли делать все своими руками. Самостоятельный ремонт муфты на Форд Фокус 2 тоже возможен, просто, стоит следовать инструкциям и учитывать рекомендации опытных мастеров и автовладельцев.

Для начала необходимо обеспечить свободный доступ к узлу, подлежащему замене. Для этого нужно демонтировать воздушный фильтр и аккумуляторную батарею с вашего Ford Focus 2. Дальше процедура осуществляется по следующему сценарию:

1. Открутить крепления полки аккумуляторной батареи (4 гайки) и снять ее.
2. Выкрутить болт крепления электропроводки к коробке переключения передач.
3. Снять крепление коробки передач к двигателю (3 болта).
4. Вынуть трубку гидропривода сцепления.
5. Поднять автомобиль на домкрате и вывесить его.
6. Снять тросы и слить масло из коробки переключения передач.
7. Демонтировать нижнюю опору двигателя.
8. Открутить гайки шаровых опор.
9. Достать приводы колес.
10. Вывесить двигатель и коробку передач.
11. Снять крепления коробки передач к двигателю.
12. Снять коробку переключения передач.
13. Открутить корзину (6 болтов).
14. Снять корзину и ведомый диск, придерживая отверткой маховик, чтоб не прокручивался.
15. Заменить изношенные или все детали сцепления.
16. Установить корзину на место, центруя по штифтам маховика.
17. Провести сборку в обратном порядке.

При установке сцепления, обратите внимание, что ведомый диск должен ставиться таким образом, чтобы надпись «Gearbox-side» на нем была в сторону коробки переключения передач.

Вот так, при наличии вполне стандартного инструмента и оборудования, можно самостоятельно произвести замену вышедшего из строя сцепления на Форд Фокус 2. Безусловно, процедура потребует сноровки, умения, времени и сил, однако будет с лихвой компенсирована сэкономленной суммой.

Замена сцепления на Ford Focus 2 полная инструкция с фотографиями

Замена сцепления Форд Фокус 2 процесс очень трудоемкий и занимающий довольно длительное время в случае, если вы решили заняться этим самостоятельно. Но при желании, некоторых инструментах, наличии ямы или эстакады все возможно. Для замены сцепления Ford Focus 2 вам придется полностью снять коробку передач с машины. Если вы к такому не готовы, то лучше обратится в сервис.

Особенностью сцепления Форд Фокус можно назвать его гидравлический привод состоящий из главного цилиндра и рабочего цилиндра. При том рабочий цилиндр по сути поджимает выжимной подшипник, без вилки сцепления, напрямую. Сам рабочий цилиндр сцепления Форд Фокус находится прямо в картере коробки передач вместе с корзиной. Для более развернутого представления о конструкции сцепления на Форд Фокус предлагаем следующее фото.

Детали механизма сцепления Форд Фокус 2

• 1 — выжимной подшипник в сборе с рабочим цилиндром
• 2 — пластмассовый переходник для подачи жидкости на рабочий цилиндр
• 3 — «корзина» сцепления в сборе
• 4 — ведомый диск механизма сцепления

Для замены сцепления нужно снять коробку передач. Для этого понадобится эстакада или яма, ведь коробку нужно будет вытащить полностью. Поехали!
1. Устанавливаем автомобиль на смотровую канаву или эстакаду.
2. Снимаем блок управления двигателем.
3. Снимаем аккумуляторную батарею.
4. Снимаем площадку аккумуляторной батареи.
5. Снимаем корпус воздушного фильтра.
6. Снимаем приводы передних колес, но перед этим сливаем масло из коробки. Откручиваем ШРУСовые болты, на Форд Фокус 2 для этого понадобится головка на 13. Снимаем колеса, шаровую опору и выводим наружные гранаты из ступицы колеса. Левый привод (тот который короткий) нужно вытащить из КПП. Для этого нужно поддеть внутренний ШРУС монтажной лопаткой, что бы преодолеть сопротивление стопорного кольца. Снимаем привод в сборе.
Правый привод (более длинный) стопорного кольца не имеет, поскольку фиксируется промежуточным подшипником. Снимаем крышку опорного подшипника головкой на 13 и аккуратно выводим привод.
7. Снимаем стартер.

Освобождаем семь фиксаторов и снимаем крышку кожуха механизма переключения передач. Оттянув фиксатор оболочки троса выбора передач вынимаем его из кронштейна.

Нажав кнопку, отсоединяем наконечник троса от рычага выбора передач. Поддев отверткой, отсоединяем наконечник троса от рычага включения передач. Оттянув фиксатор оболочки троса включения передач, вынимаем трос из кронштейна.
Выводим оба троса из кожуха механизма переключения передач.

Нажав на фиксатор, отсоединяем колодку проводов от выключателя света заднего хода. Отсоединяем кронштейн жгута проводов выключателя света заднего хода от коробки передач.

Головкой «на 8» отворачиваем болт крепления кронштейна нижнего жгута проводов двигателя от коробки передач и отводим его в сторону. Поддев отверткой извлекаем фиксатор из пластмассового переходника рабочего цилиндра сцепления.

Вынимаем штуцер трубки гидропривода сцепления от переходника цилиндра сцепления.
Чтобы из трубки не вытекала тормозная жидкость, надеваем на ее наконечник резиновый колпачок со штуцера прокачки.

Снимаем заднюю опору двигателя и кронштейн силового агрегата, отвернув три болта его крепления.

Устанавливаем под двигатель и коробку регулируемые упоры. Головкой с удлинителем «на 13» отворачиваем левый и правый верхние болты крепления коробки. Снимаем левую опору двигателя и кронштейн силового агрегата, отвернув два болта и гайку его крепления. Ключом или головкой «на 13» отворачиваем семь болтов крепления коробки передач к двигателю. Один из болтов следует отвернуть только на два–три оборота и оставить в резьбе для страховки. Болты крепления коробки передач отличаются друг от друга длиной и должны быть установлены на свои места. Чтобы не перепутать болты при сборке, можно промаркировать их. Отвернув оставшийся болт, снимаем коробку передач с автомобиля.

Соблюдайте осторожность, так как двигатель установлен на стойке и удерживается только одной правой опорой силового агрегата. Кроме того, стоит учитывать, что коробка передач Форд Фокус весит довольно много, поэтому для снятия КПП вам понадобится помощник.

Для того, что бы открутить корзину сцепления от маховика вам понадобится головка на 10. Отворачиваем шесть болтов крепления «корзины» к маховику, удерживая маховик от проворачивания отверткой, вставленной между его зубьев и опирающейся на прилив поддона картера.

Отвернув болты снимаем «корзину» и ведомый диск сцепления. При установке нового сцепления ведомый диск следует отцентрировать относительно маховика с помощью специальной оправки (которая имитирует первичный вал КПП). Если не провести центровку, то коробку вы просто не сможете вставить на место. Кстати в качестве оправки для Форд фокус 2 в данном случае может подойти обычная головка «на 12» (длиной 50 мм и диаметрами 17/15 мм).

При установке сама «корзина» центрируется по трем штифтам, запрессованным в маховик. Смотрим на фото чуть выше.
Сборку узла и установку на место коробки передач осуществляем в обратной последовательности.

При установке коробки передач Форд Фокус 2 на двигатель необходимо, чтобы под рукой находился болт ее крепления. Он понадобится для страховки коробки от падения. Предварительно следует убедиться, что болт легко (от руки) заворачивается в свое резьбовое отверстие. Устанавливая коробку на двигатель, необходимо направить первичный вал так, чтобы шлицы вала вошли в зацепление со шлицами ведомого диска сцепления. Для правильной центровки коробки, поворачиваем ее корпус, чтобы направляющие втулки, запрессованные в блок цилиндров, совместились с отверстиями коробки передач. После этого заворачиваем подготовленный болт. Убедившись, что коробка установлена правильно, заворачиваем оставшиеся болты. После установки приводов со ШРУСами обязательно долейте в коробку масло, которое вы слили перед демонтажем приводов.

Меняем сцепление на автомобиле Ford Focus 2

Узел сцепления является одним из ключевых в автомобиле. Его задача — отделение двигателя от трансмиссии, что позволяет избежать ударных нагрузок на ДВС и дает возможность развить необходимую мощность при трогании с места. Также оно обеспечивает плавность переключения передач и продлевает срок службы коробки.

Замена привода сцепления

На Форде Фокусе 2 применен гидравлический привод. Состоит он из главного и рабочего цилиндров и бачка для рабочей жидкости. Во время нажатия на педаль сцепления давление в системе возрастает и рабочий цилиндр давит на выжимной подшипник. Возвращение педали в исходное положение происходит при помощи пружины сцепления.

К преимуществам гидравлического привода можно отнести следующие:

• такой привод регулируется автоматически
• малое рабочее усилие
• небольшой износ

К неисправности привода обычно приводит разгерметизация цилиндров или места подсоединения магистрали к ним, а также разрушение возвратной пружины. Вышедшие из строя узлы при поломке можно заменить.

Для замены цилиндра сцепления (главного) вам потребуется:

1. Откачать жидкость из бачка сцепления
2. Снять полку аккумуляторной батареи
3. Отключить трубопровод от цилиндра
4. Демонтировать педаль сцепления вместе с кронштейном
5. Вынуть главный цилиндр
6. Установить новый цилиндр и остальные детали в обратном порядке
7. Прокачать гидравлическую систему

Замена рабочего цилиндра не представляла бы особой сложности, если бы не необходимость снятия коробки передач. Это обусловлено тем, что выжимной подшипник является неотъемлемой частью рабочего цилиндра, и крепление этого цилиндра осуществляется с внутренней стороны коробки.

Если вы не уверены, что все получится, то лучше отдать машину специалисту. Заплатив умеренную цену, вы сэкономите свое время и нервы. В стоимость работ зачастую входит и диагностика системы сцепления вообще. А вот заменить пружину сцепления можно и самому.

Для этого необходимо снять пластиковую панель, кожух рулевой колонки и поставить новую пружину между кронштейном в кузове и выступом на верхней части педали.

Замена дисков сцепления

Их всего два — нажимной диск с корзиной и ведомый. При не выжатой педали сцепления одна сторона ведомого диска прижата к маховику, а вторая — к ведущему диску. При выжатой педали подшипник, воздействуя на лепестки корзины, разъединяет двигатель и КПП. Дефекты дисков чаще всего проявляются в том, что сцепление «ведет» (передачи плохо включаются) или «буксует» (обороты растут, а скорость авто — нет).

Также для ремонта привода можно посетить ближайшее СТО и узнать, сколько стоит замена сцепления Форд Фокус 2? Возможно, проще воспользоваться их услугами.

Замена дисков происходит в такой последовательности:

1. Демонтируем коробку.
2. Равномерно и постепенно откручиваем болты крепления и снимаем нажимной и ведомый диски с маховика.
3. Осматриваем диски: на ведомом диске не должно быть трещин, масляных пятен, коробления, заклепочные соединения должны быть ниже накладки на 0,2 мм. Убеждаемся, что нажимной диск не имеет задиров, забоин, глубоких рисок, соединения деталей кожуха не имеют люфтов, лепестки пружины не имеют внешних дефектов.
4. Устанавливаем все в обратной последовательности. Для центровки ведомого диска используется специальное приспособление.

Прочитав эту статью, можно сделать вывод, что замена сцепления Форд Фокус 2 своими руками — достаточно кропотливое дело. Такую работу, если не разбираетесь, лучше поручить квалифицированному работнику сервиса.

Ford Focus Sedan Конструктор. › Бортжурнал › Замена сцепления. История одного болта.

Бывало ли у Вас такое: стоите во дворе или рядом с гаражом на ручнике, прогрев машину включаете первую (или заднюнню, не суть) передачу, отвлекаетесь на что-либо и не замечаете, как нога уходит с педали сцепления… и… авто дергается вперед, мотор плюется но глохнет далеко не сразу…

Да, именно такой эффект мне довелось наблюдать, однажды сев в машину в воскресное утро 🙁 Сцепление доживало свою, наверное, долгую жизнь. Уже давно ушла та тяга, которая передавалась первичному валу от маховика. Необходима была замена. Сцеплению пришло время уйти на покой.

До этого момента у меня с Ford’ом был только опыт замены расходников и мелкого ремона, все остальное делалось на сервисах. Но уж если разбирать подкапотное своими руками, то как можно больше 🙂 Чего мелочится-то. Именно сцеплению суждено было стать первым серьезным узлом, которое будет меняться своими руками, вне стен сервисов.

Собственно, новые маховик, корзина сцепления, выжимной подшипник и кое-какие доп.запчасти были уже давно заказаны, получены и дожидались своей очереди в темном углу под кроватью.

У меня начинался отпуск, на все работы по замене сцепления и прочего отводилось не больше недели и тянуть с началом работ было бессмысленно. Воскресным вечером, загнав машину в гараж, принялся к разбору, В тот вечер моих знаний и пряморукости хватило только на то, чтобы снять впуск, аккумуялор и мозги двигателя. А дальше ступор… ну чтоб потом не пришлось менять чего-либо еще.

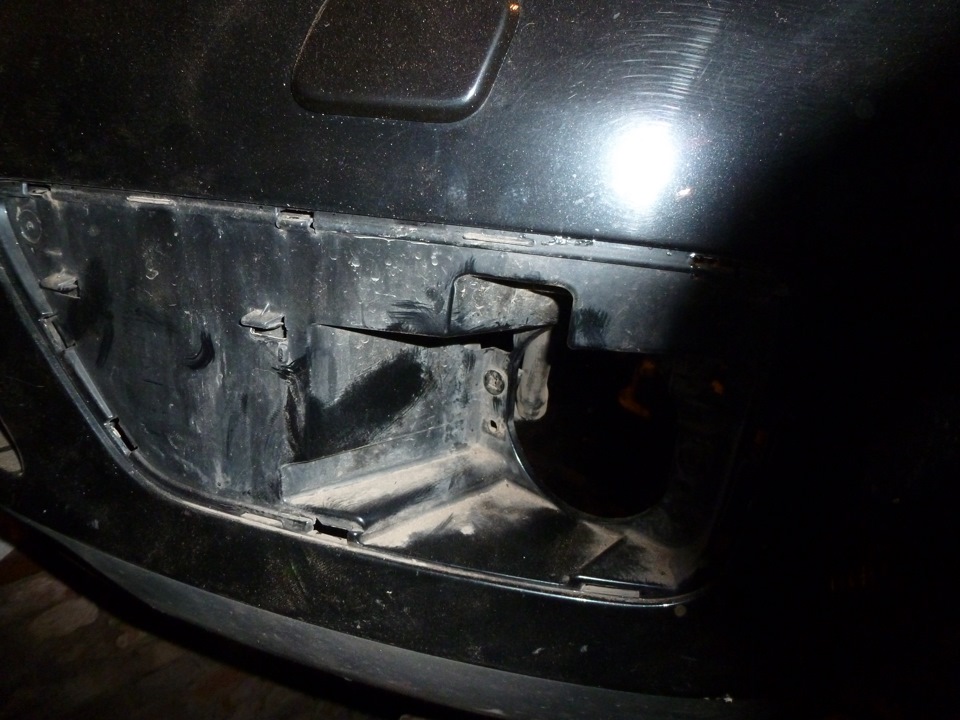

Кстати, для владельцев дорестайловых Фокусов: многим известно, что корпус воздушного фильтра состоит из 2х частей. Верхняя снимается просто, и писать про нее нет смысле. Нижняя же держиться на 3х небольших болтах, первые два вполне досягаемы, а до последнего можно удобно долезть только если снять противотуманку.

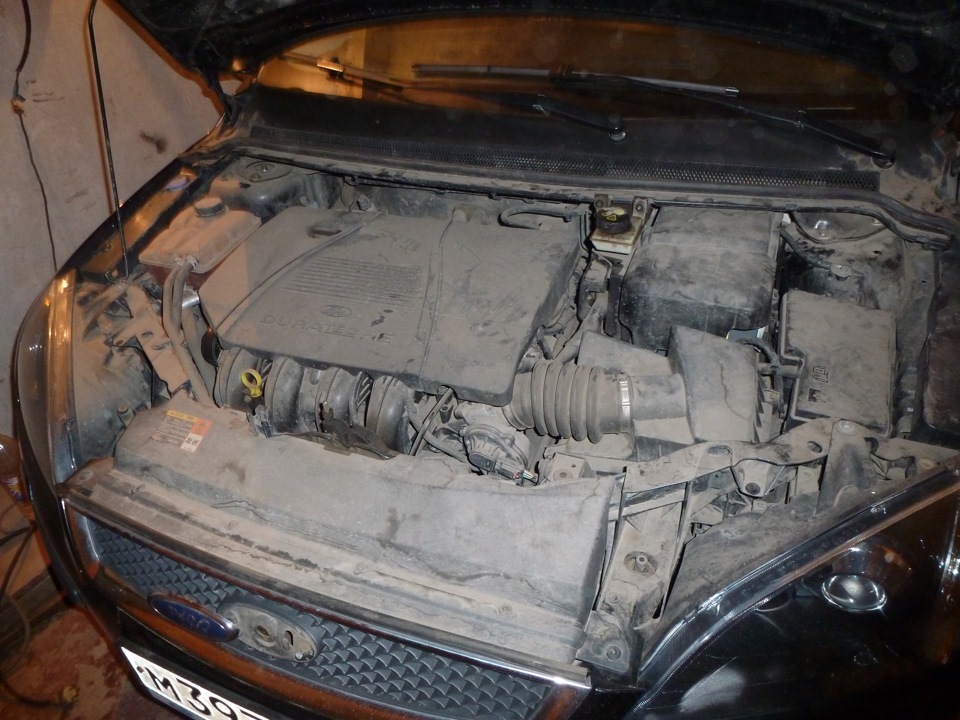

На следующий день, прийдя в гараж вооружился всем нам известной «мурзилкой»…
Позволю себе небольшое отступление по поводу книги: ее полезность при ремонте Focus’a с 2х-литровым двигателем не велика, ибо информация в ней в основном для авто с двигателем 1.6 литров в кузове hatchback. Много чего в ней нет, а то что есть, приходилось(ться) домысливать самому.
Вообщем книга дала мне лишь информацию, что не плохо бы снять КПП, а вот деталями того, как это правильней сделать, обделила(( Доверившись инстинкту стал отсоединять все, до чего руки дотянутся… и тут вспомнил про привода… ну куда же мы с ними. Вот только почему-то почти нигде не написано, что начинать надо с правого привода, который, после откручивания пары болтов, выходит из коробки легким движением руки. При том, что левый надо очень осторожно выбивать изнутри (если конечно у Вас нет специального инструмента), другие варианты в виде лома могут привести к необходимости его замены или Вашего лечения.

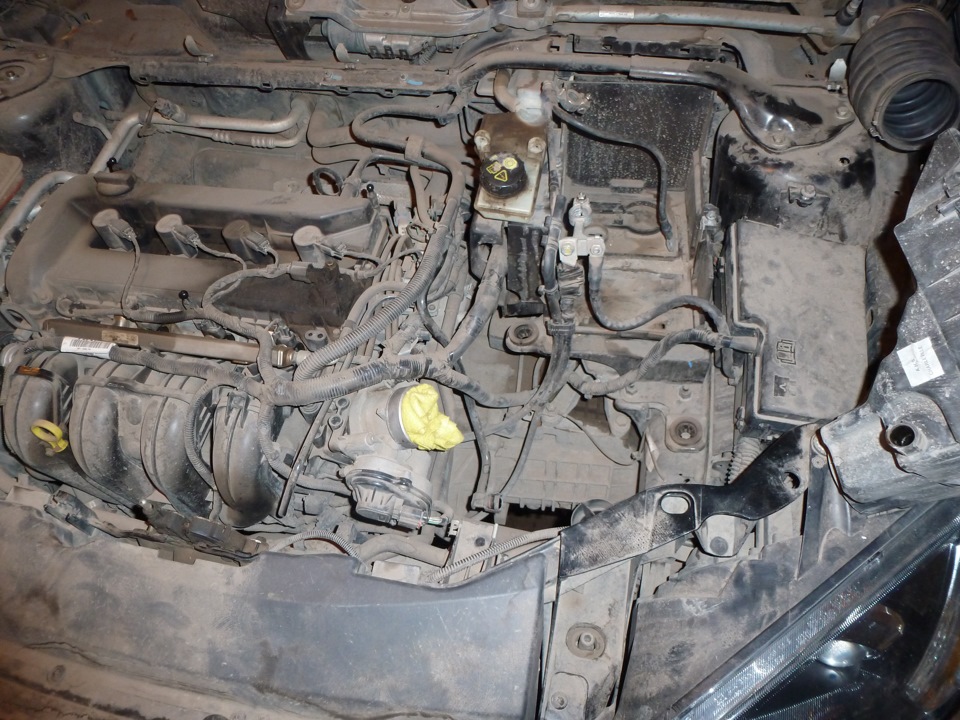

Несколько часов работы, прогулка в магазин за сьемником шаровых опор, туча брани с нецензурной лексикой и привода сняты, так же сняты нижняя и левая опоры, двигатель и коробка подвешаны на домкратах (жаль, не догадался тогда купить поддержку для двигателя и КПП, все былоб гараздо проще). Откручиваем болты… один за другим… откручиваются легко и непринужденно… и вот остались два посделних, расположенных рядом с выпускным коллектором. До первого (нижнего) можно долезть с ключем из под авто (в моем случае пригодилась яма) несколько неудобно, но, не без помощи такой-то матери, откручивается на УРА. А вот второй (верхний) даже с ее пощью ни как не хотел откручиваться, сильно мешал коллектор, не хватало места чтобы нормально подлезть с ключем. Снимать коллетктор, кстати, вообще ни при каких условиях не входило в мои планы, (слишком много работы для первого раза, и слишком мало опыта. да еще и прокладку пришлось бы ждать). Попытка подлезть сверху, тоже не дала положительного результата, Большая трешетка, которая использовалась на всех остальных болтах еле умещалась между двигателем и трубой отопителя/кондиционера. С каждой попыткой меня все больше охватывало отчаянье… ибо с каждым разом я был все ближе к том что головка болта перестанет быть шестигранной… ключом УЖЕ было не возможно зацепиться… вариантов оставалось все меньше и все они были не утешительны.
К сожалению фото этого процесса нет, не до этого было…
В этом мире все таки существуют музы (называйте это как хотите)…
Наборы инструментов — очень полезаная и удобная вещь, при использовании которой несколько забыл про тот факт, что головки определенного размера иногда дублируются для большой и маленькой трещеток… УРА! Решение проблемы найдено — используем маленькую трещетку… Стеб или просто воля случая, но КПП к двигателю прикручена 13ми болтами:), головка для которого присутсвует в двух размерах… Результат: через 15 минут болт выкручен, КПП лежит на полу.

Так закончился второй день замены сцепления.

Форд Фокус Фан

Замена сцепления Форд Фокус 2+видео: ставим недорогой, но надежный аналог

У меня Фокус 2 2005 года с двигателем 1.6 л, 115 л/с, с 5-ти ступенчатой МКПП. На протяжении последних полутора месяцев замечал, что педаль сцепления при отпускании чуточку закусывала в момент выключения сцепления, но ход педали оставался нормальным. Грешил на трос. Но, ощущалось это еле-еле… Недавно, подъезжаю ко двору, переключаюсь на 2 скорость, отпускаю педаль сцепления и, в этот момент, она закусила достаточно ощутимо и, как обычно, вернулась в нормальное положение. Сразу же раздался приглушенный свист в коробке. Думаю все, пропало сцепление. Но, машина едет и едет нормально, просто посторонний шум в коробке…

Новый диск сцепления на двигатель 1. 6 . Форд фокус

Решил не «гадать на кофейной гуще», поехал в сервис, сняли коробку, из нее посыпались шарики с выжимного подшипника. Он рассыпался в тот момент, когда и раздался этот свист…

Цена детали, естественно, не обрадовала — до 6-ти тысяч. Выжимной подшипник Форд Фокус 2 оригинал, который я и купил, обошелся мне в 4600 рублей. Не стал экспериментировать с ближайшим по популярности неоригиналом, тем более, что тот всего на 400 рублей дешевле.

Списал с детали все возможные номера, для верности… Начиная от переходника рабочего цилиндра к главному цилиндру.

Переходник рабочего цилиндра сцепления FTE DE

Финис-номер переходника рабочего цилиндра сцепления А7852.04

Сняли диск с корзиной сцепления. Комплект оригинал немецкой фирмы SACHS. Сакс, конечно, качественный продукт, но 15000 руб отдавать у меня не было.

Как я и подозревал, шарики, высыпавшиеся из выжимного подшипника, попали между лепестков корзины в нескольких местах и погнули их…

Если выходит из строя диск или корзина, надо менять их в комплекте. Так же и покупать такие вещи следует в комлекте

Если кому нужен FINIS — код оригинальной корзины сцепления Форд Фокус 2

Финис детали смотрим на фотографии. Здесь вся нумерация

А вот номер оригинального диска сцепления Форд Фокус 2…

Номер оригинального диска отчетливо виден на фото

Не смотря на слегка деформированные пару лепестков, сама корзина была в хорошем состоянии. Да и диск сцепления накатал бы еще несколько тысяч км, но вскоре, все равно пришлось бы менять…

Хотя, эти пару лепестков и можно было бы выровнить, купить оригинальный ведомый диск сцепления за 6000 рублей и поставить это все, но я решил — новый диск, новая корзина… Но не Сакс с его заоблачной ценой.

К моему счастью, есть небезызвестный Турецкий производитель KRAFT TECH. Комплект сцепления Форд Фокус 2 (корзина и диск) за 5000 рублей. Хорошо, что Крафт делает эти комплекты не только для Лады, хотя для них в комплекте шел и выжимной подшипник.

Комплект, как и оригинальный, идет без выжимного подшипника

Цена замены комплекта сцепления Форд Фокус 2 составила для меня в Волгоградской

3000 рублей-что является ценой снятия и установки коробки.

Замена сцепления Форд Фокус 2 — видео

Устройство, характерные поломки фрикционной муфты Ford Focus II и способы их устранения

• Когда приходит время для замены сцепления Форд Фокус 2 или бережливость продлевает ресурс
• Типичные неисправности муфты Ford Focus II
• Последовательность демонтажа и установки фрикционной муфты

Седан второго поколения Ford Focus снискал звание самой популярной иномарки на просторах бывшего Советского Союза в период с 2005 по 2010 года. Это, конечно же не «порш» с его космическими технологиями, но свои деньги он отрабатывает на «ура». Экономичность, доступное обслуживание, качественные комплектующие и цена – вот основные преимущества компактного седана класса «С».

Уже несколько лет, как выпускается третья генерация этой легендарной марки, основные механизмы трансмиссии которой практически не изменились по сравнению с предыдущей серией. Поэтому методы устранения поломок, можно предположить, будут аналогичны. В частности, опыт по замене сцепления на автомобиле Форд Фокус 2 может пригодиться в будущем владельцам нового поколения.

Общие сведения об устройстве фрикционной муфты Ford Focus II

В машине используется сухая однодисковая муфта с гидравлическим приводом управления и центральной диафрагменной пружиной. Ведущий и ведомый диски осуществляют передачу крутящего момента от двигателя на трансмиссию. Кожух фрикциона крепится шестью болтами к маховику мотора.

Основные детали сцепления:

• выжимной подшипник;
• ведомый диск;
• корзина (ведущий диск);
• гидропривод.

В кожухе закреплена диафрагменная пружина, которую балансируют с диском на заводе-изготовителе. По этой причине корзина должна меняться полностью.

Ведомый диск конструктивно состоит из двух стальных пластин, соединенных заклепками. Он расположен между маховиком и ведущим диском. Особые пластинчатые пружины, входящие в его комплект, нивелируют рывки при включении муфты и улучшают прилегание фрикционных накладок к плоскостям корзины и маховика.

Когда приходит время для замены сцепления Форд Фокус 2 или бережливость продлевает ресурс

Опыт эксплуатации автомобилей этой марки позволяет говорить о ресурсе механизма порядка 150 000 км. На самом деле все зависит от манеры вождения. Любите рвать с места с пробуксовкой, забываете убрать ногу с педали – будьте добры, готовьте кругленькую сумму уже спустя 50 000 км.

В процессе работы ведомый диск имеет склонность к осевым перемещениям по шлицам первичного вала. Поэтому деталь сразу подлежит выбраковке при:

• осевом биении более 0,5 мм;
• задирах;
• растрескивании;
• замасливании;
• неравномерном износе накладок;
• ослаблении заклепочных соединений;
• расстоянии от головок заклепок до рабочей поверхности накладки менее 0,2 мм.

Все приведенные дефекты приводят к рывкам и нестабильной работе не только муфты, но и всей трансмиссии.

Типичные неисправности муфты Ford Focus II

Рассмотрим, в каких случаях требуется замена сцепления Форд Фокус 2 или ремонт отдельных его узлов:

• неполное выключение;
• неполное включение;
• повышенный шум при включении муфты;
• вибрации;
• затрудненное переключение передач.

Мастера рекомендуют одновременно ставить все новые детали, а не только износившиеся. Это объясняется трудоемкостью процесса, а ресурс неповрежденных элементов конструкции уже снижен и в скором времени они также потребуют замены. Как поступит – решает владелец.

Последовательность демонтажа и установки фрикционной муфты

Сразу стоит заметить, что если планируется ставить прежний нажимной диск, то следует пометить краской его взаимное положение с маховиком. Это поможет в последующем сохранить балансировку деталей.

Процедура замены сцепления Форд Фокус 2 начинается со снятия воздушного фильтра и АКБ, после чего работа осуществляется по пунктам:

1. Открутить три болта крепления коробки передач со стороны моторного отсека.
2. Поддомкратить машину и слить масло из КПП.
3. Отвернуть нижнюю опору ДВС, гайки шаровых опор и вынуть приводы колес.
4. Открутить и снять КПП.
5. Отвернуть 6 болтов крепления корзины и удерживая маховик отверткой от прокручивания, снять деталь и ведомый диск.
6. Произвести необходимую замену и прикрутить корзину, центрируя ее по трем штифтам маховика.

Последующие действия по сборке происходят в обратном порядке. Ведомый диск устанавливается так, чтобы надпись «Gearbox-side» была со стороны коробки передач.

Наличие элементарного набора ключей, домкрата и немного желания позволит владельцу Ford Focus II быстро привести автомобиль в рабочее состояние. Еще один немаловажный стимул – это сохраненные средства, которые можно истратить на покупку желанного аксессуара.

Замена сцепления Форд Фокус 2

Применение центральной пружины, привод на гидравлике, непосредственное воздействие на выжимной подшипник — особенности муфты автомобиля североамериканской фирмы FMC. Грамотная замена сцепления Форд Фокус 2, конструктивно сложного механизма, невозможна без полного снятия коробки передач.

Когда нужно менять сцепление автомобиля Ford Focus II?

По заверениям производителя, их сцепление ходит не менее 150 тыс. км. Но всё зависит от искусства езды. Частые старты с пробуксовкой, агрессивное управление, сильная загруженность машины — всё это снижает эксплуатационный резерв механизмов.

Таким образом, учитывая ещё тяжёлые российские дороги и некачественные технические жидкости, используемые для смазки трущихся деталей, замена сцепления Форд Фокус должна выполняться не реже одного раза за каждые 2 года эксплуатации.

Признаки неисправности сцепления и причины поломок

Один из главных симптомов неисправной муфты на этом автомобиле — когда при нажатии педали крутящий момент на привод передаётся в самом конце или при почти отпущенной муфте. Если прислушаться, можно распознать шум выжимного подшипника — скрежет. Известны случаи вытекания тормозной жидкости. Ещё мотор начинает глохнуть при торможениях, попытках резко ускориться. Классический признак — рывки при нажатии педали.

Поломки сцепления связаны с устареванием деталей, подверженных высокой нагрузке. Свою лепту вносят несвоевременное обслуживание, использование поддельных расходников, неграмотное вождение.

Вот что конкретно происходит на автомобиле Ford Focus 2 уже через 14 месяцев езды:

• трескается ведомый диск, так как ослабевают заклёпки прикреплённых к нему накладок;
• появляются задиры на фрикционной поверхности;
• повреждаются сальники и прокладки коробки передач.

Всё это отрицательно сказывается на работе узла. Например, вытекшее из КПП масло попадает на корзину. Это приводит к пробуксовке сцепления даже при незначительных нагрузках.

Какие инструменты понадобятся?

Чтобы заменить диск или другие повреждённые механизмы сцепления, потребуется обычный комплект инструментов — ключи, головки разных размеров. Лучше покупать оригинальные запчасти на замену или использовать качественные заменители. Обязательно нужно подготовить пустую ёмкость под отработку, ВД-40 для выкручивания заржавленных креплений, подставки.

Помимо этого, надо иметь при себе профессиональный набор:

• трещётку;
• монтировку с лопатообразным концом;
• оправку для центрирования диска.

Привлеките помощника, так как вес коробки и её габариты велики. На профессиональных СТО используют оборудование, облегчающее демонтаж.

Процедура замены сцепления

Желательно доверить процесс замены мастерам автосервиса, поскольку на Focus сцепление сложное — надо демонтировать КПП и проводить много работы, требующей особых навыков.

Часто причиной самостоятельной замены становится желание сэкономить на услугах. Работы с бензиновым Ford Focus 2 1.6 с МКПП стоят около 5000 рублей, с дизельными версиями 1.8 — 7000 рублей, а для моторов 2.0 с DSG — 12 000 рублей.

Перед демонтажем коробки передач надо обесточить аккумуляторную батарею. Дальнейшие действия:

• снять воздушный фильтр, блок управления ДВС;
• открутить крепление, удерживающее КПП сверху;
• вытащить трубку гидропривода;
• поднять машину на домкрате, установить подпорку, вывесить двигатель;
• в салоне отсоединить тросы из-под рычага КПП;
• слить отработку из коробки;
• снять фиксаторы шаровых опор и ШРУСовые болты, вынуть колёсные приводы;
• ослабить кронштейны;
• вытащить КПП.

Сложность может вызвать снятие левого, короткого привода. Вытаскивается он из зацепления с коробкой с помощью монтажной лопатки. Рычаг создаст достаточное усилие для снятия стопорного кольца. Правый привод снимать легче, так как здесь нет стопора. Он крепится за счёт переходного подшипника.

Другая трудность касается болтов КПП. Все они разной длины, должны при сборке устанавливаться правильно. Чтобы всё прошло успешно, их рекомендуется маркировать. Один из болтов, самый длинный, сначала выкручивается на 2-3 оборота. После освобождения остальных крепежей он полностью вытаскивается вместе с коробкой. Делается это в целях безопасности, чтобы КПП неожиданно не сорвалась.

Разборка узла начинается с откручивания болтов, фиксирующих корзину. Она держится на 6 креплениях, выкручивать которые следует после прочной фиксации маховика. Обычно это делается с помощью монтировки или длинной отвёртки.

На разобранном сцеплении можно заменять повреждённые детали. На Фокусах стоит сложное фрикционное сцепление. Помимо основных механизмов, здесь присутствует диафрагменная пружина, обеспечивающая плотное прилегание и сглаживающая усилия крутящего момента. Рекомендуется проверить её состояние.

Установка корзины обязательно сопровождается отцентровкой по трём штифтам маховика. Поэтому нужна специальная оправка, имитирующая первичный вал. Без центровки коробка просто не встанет на место — придётся всё заново разбирать. В качестве оправки может быть применена также головка на 12, но она должна иметь длину в 50 мм, а её диаметр — составлять 15 мм.

В центровке нуждается также коробка. Её отверстия должны совпадать с элементами блока цилиндров двигателя. Кроме того, шлицы первичного вала нужно совместить с пазами корзины.

Замена цилиндра сцепления

Сцепление Фокуса имеет 2 цилиндра: основной и дополнительный. Первый, или главный, отвечает за создание давления и передачу его на второй, рабочий цилиндр. Находится он под торпедо, штоком соединён с педалью муфты. Рабочий цилиндр соединён с выжимным подшипником, расположен сзади корзины.

Замена или ремонт гидравлических цилиндров требуется в случае подтёков тормозной жидкости. Если повреждён главный элемент, вытаскивать коробку не нужно. Достаточно разобрать приборную панель, снизить уровень смазки в расширительном бачке и поменять цилиндр.

На завершающем этапе должна проводиться адаптация нового сцепления, если коробка типа 3 Powershift. От этого зависит плавность переключения скоростей.

Видео по замене сцепления на Фокус 2:

Замена сцепления на Форд Фокус 2

Любой, даже самый надежный, автомобиль нуждается в периодической диагностике и техническом обслуживании. Именно по этой причине владельцам Ford Focus 2 рано или поздно приходится сталкиваться с заменой сцепления. На периодичность этой операции влияют условия эксплуатации транспортного средства. В большинстве случаев замена сцепления требуется не раньше, чем после 150 тысяч километров пробега. Если же автовладелец предпочитает агрессивную езду, то эта цифра будет значительно меньше.

Конструкция системы и причины ремонта

Как и у всех автомобилей, оборудованных механической КПП, блок сцепления на Ford Focus 2 включает в себя:

• подшипник выжимной;
• диск ведущий;
• диск ведомый;
• привод гидравлический.

Любой из этих элементов может выйти из строя, что в свою очередь приведет к некорректному функционированию всей системы или же полному прекращению ее работы. К основным признакам предстоящей замены относятся:

• пробуксовка сцепления;
• затруднения при переключении передач;
• западание педали в пол или же ее туго нажатие.

При появлении перечисленных симптомов автомобилю требуется диагностика для выявления масштабов повреждение и незамедлительный ремонт с заменой вышедших из строя узлов.

Алгоритм замены

Конечно же, замену агрегатов на современных автомобилях рациональнее всего доверять профессионалам. Наличие соответствующего оборудования и инструмента позволяет специалистам автосервисов и станций технического обслуживания максимально оперативно и гарантировано качественно выполнить весь требуемый комплекс работ. Некоторые автовладельцы, обладающие необходимыми знаниями и инструментами, могут произвести замену сцепления самостоятельно.

Читайте также: Меняем бензонасос на Форд Фокус 2 своими руками

Независимо от выбранного варианта, данный алгоритм включает в себя следующие шаги:

1. Демонтаж полки АКБ (необходимо открутить 4 гайки).
2. Выкручивание болта крепления электрической проводки к КПП.
3. Снятие креплений КПП к силовому агрегату (следует выкрутить 3 болта).
4. Извлечение трубки гидравлического привода механизма сцепления.
5. Поднятие автомобиля на подъемнике или домкрате (в случае самостоятельной замены сцепления).
6. Отсоединение тросов и полный слив трансмиссионного масла из КПП.
7. Демонтаж нижней опоры силовой установки автомобиля.
8. Откручивание гаек шаровых опор и извлечение приводов.
9. Вывешивание двигателя и КПП.
10. Демонтаж коробки переключения передач.
11. Снятие корзины сцепления (открутить 6 болтов).
12. Демонтаж корзины и ведомого диска (при этом необходимо с помощью отвертки удерживать маховик, предотвращая его прокручивание).

Следующим этапом будет непосредственная замена вышедших из строя и износившихся элементов сцеплений Форд Фокус 2. Затем необходимо установит на место корзину, предварительно оцентровав ее по штифтам маховика. Завершающая стадия представляет собой выполнение всех перечисленных операций в обратной последовательности. Грамотно выполненный манипуляции обеспечат максимальный срок эксплуатации сцепления, поэтому доверять такие работы лучше всего проверенным специалистам.

Замена сцепления Форд Фокус 2

Замена сцепления Форд Фокус 2 — распространенная и неизбежная процедура, которая «настигает» владельца Форд Фокус 2 на пробеге приблизительно от 60 до 100 тыс.км. Регламента на проведение данной работы нет, все зависит от хозяина: во-первых, то как он обращается со сцеплением, то есть стиль вождения, а во-вторых, от претензии самого водителя, то есть то, как владелец сам ощущает степень износа сцепления. Некоторые опытные владельцы для избежания ремонта Форд Фокус 2 настолько бережно обращаются со сцеплением, что его замена требуется на пробеге далеко за 100 тыс.км.

ЦЕНЫ НА ЗАМЕНУ СЦЕПЛЕНИЯ ФОРД ФОКУС 2

Признаки неисправности сцепления

К основным признакам, по которым можно определить, что сцепление Форд Фокус 2 вышло их строя и требует замены, относятся следующие:

• педаль сцепления стала тугой;
• при нажатии на педаль сцепления слышен скрежет, скрип;
• при выключении сцепления при работающем двигателе, слышен приглушенный шум (гул);
• а также самые характерные признаки изношенного сцепления — это рывки при наборе скорости в момент сразу после переключения передачи, иногда автомобиль начинает интенсивно трясти.

Некоторые из этих явлений до боли знакомы большинству автовладельцев, и даже получили свои народные названия — «пробуксовка» сцепления, «ведение» сцепления. Но независимо от названия, практически все из перечисленных выше процессов ведут к замене сцепления на Форд Фокус 2.

Причины поломки сцепления Форд Фокус 2

Причина самой распространенной неисправности сцепления — появления шума — является износ вилки сцепления, которую надо менять. Или же вышел из строя выжимной подшипник, его стало заедать.

Если сцепление совсем не включается, то, возможно, оборвался или соскочил трос сцепления.

При заедании сцепления самой частой причиной является износ диска сцепления, который, соответственно, надо заменить. Также в редких случаях причиной бывает износ вала в КПП. В данном случае потребуется также и ремонт МКПП Форд Фокус 2.

В случае пробуксовки сцепления возможно, что износился (проржавел) трос сцепления или же износился диск сцепления.

Это перечислены наиболее распространенные причины неисправностей, связанных со сцеплением Форд Фокус 2. Однако не всегда необходимо проводить замену деталей. В некоторых случаях причиной неполадки может быть грязь или масло, попавшие на рабочую поверхность выжимного диска. Тогда необходимо удалить загрязнение и продолжить эксплуатацию Форд Фокус 2.

Как лучше менять сцепление

Сразу хотим заметить, что лучше проводить замену сцепления в сборе, а не подетально. Экономия выйдет весьма сомнительная. Сэкономив несколько тысяч рублей на замене сцепления Форд Фокус 2 в сборе, через несколько тысяч километров Вы вынуждены будете еще раз обратиться за заменой тех изношенных деталей, которые не поменяли в первый раз. Имейте ввиду, что детали сцепления Форд Фокус 2 с момента схода с конвейера изнашиваются равномерно, поэтому меняются также целым комплектом, а не только корзина или только диск.

Сколько стоит замена сцепления для Форд Фокус 2

Стоимость замены зависит, в первую очередь, от стоимости комплектующих. Итак, в полный комплект по замене сцепления Форд Фокус 2 входит:

• диск сцепления;
• корзина сцепления;
• выжимной подшипник.

Стоимость оригинальных запчастей Ford в комплекте составляет около 8000 руб. Плюс стоимость работы по замене сцепления. В принципе, можно использовать и другие марки сцепления — Luk, Valeo, Sachs. Не экономьте на замене сцепления Форд Фокус 2, обращайтесь в специализированный сервис Форд.
