Как заменить сайлентблоки на ford focus?

Замена задних сайлентблоков рычагов подвески Ford Focus 2 инструкция с фото

Замена задних сайлентблоков Форд Фокус 2 является альтернативой замены рычагов подвески в сборе. Хотя сам производитель требует менять деталь полностью, но наши граждане предпочитают сэкономить. Ведь стоимость рычагов в сборе и сайлетнблоков Ford Focus 2 не сопоставимы.

Замену задних сайлентблоков Форд Фокус 2 проводим после снятия рычагов. Как снять каждый рычаг в подробностях и с фотографиями вы можете посмотреть тут.

Особенностью конструкции Фокуса является полностью независимая задняя подвеска, в которой по 4 рычага с каждой стороны. В каждом рычаге стоят свои сайлентблоки совершенно разного размера и степени устойчивости к нагрузкам. У официальных дилеров сайлентблоки не меняют, меняют рычаги в сборе.

Рычаги задней подвески Ford Focus 2 сделаны из штампованной стали. Если вы возьмете обычную кувалду и начнете выпрессовывать старые сайлент-блоки, то легко погнете рычаги, так что такой вариант не подойдет. Вы можете снять рычаги и дойти до ближайшего автосервиса, где с помощью специального пресса вам выдавят старые сайлентблоки и запрессуют новые. Это обойдется вам довольно недорого и займет от силы несколько минут.

Если вы решились выпрессовывать сами, то без специальных приспособлений тут не обойтись. Главное не деформировать рычаг, если это произойдет, тогда его можно будет выбросить. Если для большинства рычагов можно подобрать подходящие по размеру обрезки труб, головки и с помощью тисков или специальных приспособлений, которые продаются в любых магазинах автозапчастей снять и поставить сайлентблоки.

С таким сайлентблоками (как на фото выше) проблем не возникает, особенно если опыт снятия подобных элементов подвески на Фокусе или других машинах у вас уже есть.

Основную сложность доставляет вот этот сайлентблок, который стоит в продольном рычаге задней подвески Форд Фокус 2. На фото ниже.

Во первых, ставится он в одном единственном положении, поэтому при снятии вы должны четко зафиксировать (пометить) положение проушин. Если отверстия проушин не попадут на свои места, значит все ваши труды были напрасны. Фото для наглядности ниже.

Для снятия и установки данного сайлентблока вам понадобится специальный «стакан» (что бы при установке не повредить проушины) имеющий следующие размеры диаметр 58 мм, высота 70 мм, внутренний диаметр 35 мм и глубиной 50 мм. Только с помощью этой приспособы вы сможете заменить сайлентблок продольного рычага.

Покупать сайлентблок вместе с рычагом в сборе очень дорого, поэтому проще выточить стакан данного размера, у какого нибудь слесаря или искать другие варианты.

С помощью этого «стакана» выдавливаете сайлентблок, только учтите, что выдавить его можно только в одну сторону. Так же и при запрессовке вставляется сайлентблок только в одном положении.

Для справки продольный рычаг задней подвески Focus 2 имеет довольно сложную форму и является элементом, на который крепится ступица заднего колеса, поэтому деталь испытывает довольно серьезные нагрузки. На фото выше, стрелкой указано положение этого непростого сайлентблока.

Меняем задние сайлентблоки задних рычагов на Форд Фокус 2 своими руками

В отличие от более дешёвых моделей, задняя подвеска Форд Фокус второго поколения имеет современную сложную конструкцию. Эту мультирычажная система, которая обеспечивает независимую подвеску задних колёс. Благодаря такой схеме подвески автомобиль получил мягкий комфортный ход, хорошую поперечную и продольную устойчивость. Но, как известно, чем больше в системе деталей, тем сложнее она в ремонте. Как устроена задняя подвеска Форд Фокус и по какому алгоритму проводится замена задних сайлентблоков задних рычагов, как подобрать нужные вместо оригинала, разберёмся сегодня.

Когда менять сайлентблоки задних рычагов на Форд Фокус 2

Износ видно сразу.

То, что сайлентблоком называется резинометаллическая втулка для гашения вибраций и уменьшения нагрузки на элементы подвески, никому объяснять не нужно.

То, что они имеют свой предел прочности, тоже понятно. Замена сайлентблоков задней подвески бывает необходима уже после 80–100 тысяч пробега, а признаками неисправности считаются:

  • стук и скрип в районе заднего моста;
  • неустойчивость автомобиля при резком перестроении и в поворотах;
  • увод машины в сторону при торможении;
  • неравномерный износ резины задних колёс;
  • нарушенные углы развала-схождения задних колёс.

Если не заметить сильный износ сайлентблоков вовремя, то кроме ремонта, можно крепко потратиться и на замену деталей подвески, и на новую резину. Да и безопасность в пути тоже будет под угрозой.

Какие сайлентблоки будем ставить?

Ремонт задней подвески иногда предполагает не замену сайлентблоков, а полную замену рычагов. Во-первых, это проще, во-вторых, будет гарантия, что геометрия подвески сохранится.

Новые сайлентблоки установлены.

Но есть опасность нарваться на контрафакт, на рынке появляется всё больше подделок рычагов из стали отвратительного качества. Однако если рычаги в нормальном состоянии, а из строя вышли только сайлентблоки, будем их менять. Работа по замене стоит в среднем около 4–4,5 тысяч рублей в зависимости от сервиса, поэтому сэкономим деньги и заменим сайлентблоки своими руками.

На рынке представлено множество видов сайлентблоков, но одними из самых популярных долгое время остаются элементы Lemforder. Вот их каталожные номера:

  • Lemforder 31938 01 , это сайлентблок задних поперечных рычагов, для замены их нужно четыре, внутренний диаметр втулки 12,2 мм, внешний диаметр обоймы — 32,2 мм;
  • Lemforder 31940 01 — сайлентблок изогнутого заднего рычага с внутренней втулкой 12,2 мм, диаметр обоймы 36,2;
  • Febi 34249 , продаётся комплектом на обе стороны с болтами крепления, устанавливается спереди заднего продольного рычага;
  • десять болтов Febi 29451 с резьбой М12х1,75, головка диаметром 24 мм под ключ на 15;
  • два регулировочных болта для установки развала Mazda BP4K-28-66ZB ;
  • две регулировочные шайбы Mazda BP4K-28-473A ;
  • Hanse HR 402 183 — нижний задний поперечный рычаг, сайлентблок наружный, внутренняя втулка диаметром 12,3 мм, внешняя обойма 36,3 мм;
  • внутренний сайлентблок нижнего поперечного рычага, Hanse HR 402 182 , диаметры такие же;
  • две втулки стабилизатора поперечной устойчивости Lemforder 34054 01 .

Все запчасти выглядит примерно так

Готовим инструмент и принадлежности для замены

Перед тем как менять сайлентблоки задних рычагов на Фокусе, нужно позаботиться о том, чтобы весь необходимый инструмент и приспособления были под руками. В первую очередь будут необходимы либо съёмники с захватами для выпрессовки сайлентблоков, либо пресс. Выбить втулки кувалдой, даже имея проставки нужного диаметра, получается далеко не всегда. Но проставки всё-таки необходимы. Вот их чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага:

А этой проставкой выпрессовывают втулки изогнутого поперечного рычага:

А это размеры проставки для удаления сайлентблоков прямого поперечного рычага:

Кроме этого, нам пригодится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, а также штатный домкрат и регулируемая подставка (гидравлический домкрат).

Замена сайлентблоков задних рычагов Форд Фокус 2

Устанавливаем автомобиль на смотровую яму или эстакаду, устанавливаем противооткатные башмаки под передние колеса и срываем гайки крепления заднего колеса. Поддомкрачиваем заднюю часть машины и снимаем колесо.

    Тщательно очищаем от грязи все элементы подвески, резьбовые соединения обрабатываем проникающей смазкой, ждём несколько минут, чтобы смазка пропиталась.

Смазываем всё что видим.

Готовимся к перепрессовке.

Oстальные сайлентблоки меняются по такой же методике на полностью снятых рычагах. Сборка проводится в обратной последовательности. Мягкой и бесшумной всем подвески и ярких впечатлений от путешествий!

Замена рычагов и сайлентблоков передней подвески Ford Focus 2

Марка автомобиля Ford Focus 2 очень популярна в России, такие машины на дорогах встречаются достаточно часто.

  • 1 Передняя подвеска Ford Focus 2
  • 2 Сайлентблоки передних рычагов Ford Focus 2
  • 3 Замена переднего рычага Форд Фокус 2
  • 4 Замена шаровой опоры Форд Фокус 2
  • 5 Замена переднего сайлентблока рычага подвески Ford Focus 2
  • 6 Запрессовка заднего сайлентблока Ford Focus 2
  • 7 Как произвести диагностику подвески Ford Focus 2
  • 8 Как проверить состояние сайлентблоков передних рычагов Ford Focus 2
    • 8.1 Статьи по теме:

Передняя подвеска Ford Focus 2

Передняя подвеска ФФ-2 – типа МакФерсон, независимого типа, устроена она очень просто. Посередине установлен жесткий подрамник (передняя балка), к которому крепятся по бокам два рычага. На конце каждого рычага приклепана шаровая опора, каждая из них соединяется с поворотным кулаком. Сверху поворотные кулаки соединяются с амортизаторными стойками, штоки которых крепятся на кузове через опорный подшипник. Также в подвеске имеются:

  • пружины;
  • стабилизатор со стойками и втулками;
  • ступицы с подшипниками.

Передние рычаги соединяются с подрамником с помощью двух опор, для обеспечения мягкости хода автомобиля на рычагах в месте крепления к передней балке запрессовываются сайлент-блоки, сам подрамник через болты жестко соединяется с лонжеронами кузова.

Сайлентблоки передних рычагов Ford Focus 2

На автомобиле ФФ-2 на передней подвеске устанавливаются два рычага – правый и левый. Каждый из них крепится к подрамнику в двух точках, через сайлентблоки. Рычаги продаются в сборе, бывают разными по стоимости, цена зависит от производителя. Помимо оригинала также детали производятся различными фирмами, наиболее известные из них:

  • Ruville;
  • Konstein;
  • Vaico;
  • Mapco;
  • ABS;
  • Delphi;
  • Febi;
  • Optimal;
  • TRW;

Стоимость рычагов колеблется от 1500 и до 10000 рублей, купить детали можно под заказ, в некоторых автомагазинах они имеются в наличии.

Рычаги чаще всего меняются целиком в случае, когда они подвергаются механическим повреждениям (при аварии, наезде на препятствие). Если в соединении рычага с передней балкой появляется люфт, целесообразнее поменять сайлентблоки – так ремонт обойдется дешевле. Задний сайлентблок переднего рычага запрессовывается на ось, он более массивный. Цена этих деталей разная, в среднем 1 шт. стоит 1500-2500 рублей, например, сайлентблок Lemforder продается по цене около 1650 руб.

Передний сайлентблок рычага передней подвески запрессовывается в тело рычага, он менее массивный и более простой по конструкции. Передние с/б более дешевые, средняя их цена – 300-600 руб. за 1 штуку. (стоимость с/б Delphi – около 500 рублей).

Замена переднего рычага Форд Фокус 2

Передние рычаги на автомобиле Ford Focus целесообразно менять целиком, если они получили повреждения или имеют уже достаточно большой износ (выработали свой ресурс). Автовладельцам следует учитывать, что после замены рычагов необходимо проверить и отрегулировать углы колес на стенде развал-схождения.

Замена рычага производим следующим образом:

  • устанавливаем автомобиль на ровную площадку, домкратим и снимаем колесо;
  • ключом на 18 откручиваем гайку шаровой опоры, с помощью съемника отсоединяем опору от поворотного кулака;
  • сначала откручиваем передний болт, которым крепится рычаг к подрамнику;
  • затем отворачиваем два болта сзади снизу;
  • снимаем рычаг, если необходимо сменить оба, аналогично демонтируем и второй;
  • устанавливаем новые детали на место.

Как видим, меняются рычаги очень просто и быстро, подобную работу может выполнить почти любой водитель с минимальными слесарными навыками.

Замена шаровой опоры Форд Фокус 2

Передний рычаг подвески (РП) продается в автомагазинах в сборе с сайлентблоками и шаровой опорой, но если сам РП еще в хорошем состоянии, а шаровая опора люфтит, нет смысла менять весь рычаг целиком. Менять опору на РП несложно, выполняем такую работу в следующем порядке:

  • снимаем рычаг с автомобиля;
  • берем электродрель со сверлом на 9 мм, высверливаем клепки приблизительно наполовину, до конца клепки высверливать не нужно;
  • с помощью зубила и молотка сбиваем клепки;
  • вынимаем шаровую опору из рычага;
  • новую деталь устанавливаем на болты с гайками.

Отдельно шаровую опору в автомагазинах можно купить по цене от 650 до 1350 рублей, запчасти производятся фирмами:

  • TRW;
  • NK;
  • Sidem;
  • Fenox;

В упаковке вместе с самой деталью идут три гайки с тремя болтами крепления опоры к рычагу, а также гайка крепления опоры к поворотному кулаку. Это очень удобно – не нужно искать крепеж при замене детали.

Замена переднего сайлентблока рычага подвески Ford Focus 2

Для перепрессовки малого сайлентблока переднего РП удобнее воспользоваться съемником, но если его нет под рукой, можно попробовать перепресовать с/б подручными средствами. Для этого понадобится кусок трубы соответствующего диаметра и болт (шпилька) с гайкой и шайбами.

Чтобы с/блок легче сходил со своего места, обрабатываем его WD-40 и выдерживаем некоторое время (минут 15-20).

Под обрезок трубы подкладываем толстую широкую шайбу, поворачивая ключом гайку, начинаем выпрессовывать с/б.

Берем новый саленблок, запрессовываем его в рычаг.

Новый с/б может заходить туго, поэтому нужно запастись терпением и не торопиться. Запрессовывается саленблок таким же образом, как и выпрессовывается. Необходимо установить резиновый уплотнитель так, чтобы буртики резины выступали из железа.

Чтобы саленблок легче заходил на свое место, не будет лишним обработать его снаружи силиконовой смазкой. Резину смазка не разъест, зато запрессовать с/б будет проще.

Запрессовка заднего сайлентблока Ford Focus 2

Задний сайлентблок на «Фокусе» выпресовывать сложно, и так как он уже отработал свое и не нужен, его можно снять любым способом. Делаем так:

  • сбиваем наружную обойму, если приложить усилия, она должна сойти со своего места;
  • внутреннюю обойму спиливаем болгаркой, здесь важно не запилить сам рычаг;
  • посадочное место под с/б очищаем от грязи, зашкуриваем, смазываем литолом;
  • нагреваем внутреннюю обойму саленблока, а штырь рычага охлаждаем в ледяной воде;
  • пока не остыл с/б, быстро надеваем его на место, при этом совмещая метки. Метки на сайлентблоке – это две прорези не его корпусе, их нужно совместить с «ребром» рычага (см. на рисунке снизу);
  • установив с/б, добиваем его на место молотком.
  • ставим рычаг на машину, едем на регулировку развал-схождения.
Читать еще:  Как выглядит панель приборов ford focus, как ее снять и поменять самостоятельно?

Как произвести диагностику подвески Ford Focus 2

Если в подвеске Focus 2 появляется стук, вовсе не обязательно, он возникает из-за неисправных рычагов. В ходовой части автомобиля могут стучать:

  • амортизаторы;
  • рулевые тяги и наконечники;
  • опорные подшипники передних стоек;
  • втулки и стойки стабилизатора.

Диагностику ходовой части авто обычно начинают с амортизаторов. Всем автолюбителям хорошо известно, что основная функция амортизаторов – гашение вертикальных колебаний. Если амортизаторные стойки неисправны, машина при движении по неровной дороге и на поворотах будет сильно раскачиваться вверх и вниз. Проверяем исправность амортизаторов очень просто – когда автомобиль стоит на месте, надавливаем на один передний угол кузова руками и тут же отпускаем руки. Если машина сразу же возвращается в свое исходное положение, амортизаторные стойки исправны. Если кузов какое-то время продолжает движение, значит, амортизаторы потеряли свою упругость (не держат), и поэтому их необходимо заменить.

Точно также проверяем и другую сторону, и еще нужно знать, что амортизаторы по ходу движения авто могут стучать – хорошо слышен стук на неровной дороге.

Проверить исправность амортизаторной стойки можно еще другим способом – двумя руками взяться за колесо в верхней его части, и покачать движениями на себя и от себя. Если при этом ощущается люфт, возможно, неисправен амортизатор, но здесь могут быть и другие причины дефекта в подвеске. Чтобы подтвердить свою догадку о неисправном амортизаторе, нужно осмотреть арку над колесом, если амортизаторный шток в масляных пятнах, значит, стойка потекла, ее следует заменить.

Чтобы проверить люфт в рулевых тягах, необходимо руками качать колесо влево и вправо, для проверки колесо следует вывесить на домкрате или автоподъемнике. Затем нужно подергать рукой за рулевой наконечник и тягу – детали с люфтом нуждаются в замене.

Люфт при покачивании колеса вверх-вниз также может свидетельствовать о том, что неисправен подшипник ступицы. Проверяется подшипник также вывешиванием колеса, но при этом колесо еще нужно покрутить одной рукой, другой рукой взявшись за пружину (чтобы она не создавала лишних колебаний). Повышенный шум при раскручивании колеса свидетельствует о том, что подшипники гудит и неисправен.

Как проверить состояние сайлентблоков передних рычагов Ford Focus 2

Проверку состояния с/б Форд Фокус 2 следует производить на яме или подъемнике. Неисправность заднего сайлентблока можно определить внешним осмотром – если с/б порвался, будет заметно, что резина отслоилась от металла, или резиновая обойма рассохлась и потрескалась. Передний с/б более надежен и выходит из строя реже, но он со временем тоже изнашивается. О состоянии переднего саленблока также можно судить его по внешнему виду – если резина стала выпирать из корпуса или потеряла эластичность, с/блок следует поменять.

Замена сайлентблоков передних рычагов Ford Focus 2

Сайлентблок (второе название резинометаллический шарнир) – это конструкция из металлических втулок и полиуретановой/резиновой вставки. Устройство является соединяющим звеном между рычагами и механизмами. Сайлентблоки в передней подвеске авто необходимы для крепления некоторых элементов, а в задней подвеске – для крепления поперечной штанги. Помимо этого, эти детали применяют для крепления КПП, двигателя, амортизаторов.

Благодаря наличию полиуретановой или резиновой втулки, вибрация авто во время движения значительно снижается, что обеспечивает продолжительный срок эксплуатации тяг подвески, рычагов, а также мягкую работу всей подвески.

Признаки неисправности и когда необходимо менять сайлентблоки на Форд Фокус 2

Срок службы шарнира зависит от условий эксплуатации авто, т.е. качества дорожного полотна. Чем оно ниже – тем быстрее узел придет в непригодность. Средняя продолжительность службы сайлентблоков не превышает 100 тыс. км пробега. В условиях отечественных дорог осмотр данного элемента следует производить через каждые 50 000 км, но если машина используется по грунтовым дорогам – диагностику нужно выполнять еще чаще.

Основным признаком износа шарнира является значительное снижение маневренности машины, посторонние шумы в подвеске, замедленная реакция на повороты руля.

Первые признаки неисправности сайлентблоков в Форд Фокус 2 можно заметить довольно просто, для этого нужно выполнить следующие действия:

  • Поставить машину на смотровую «яму».
  • Очистить резинометаллические шарниры от пыли и грязи.
  • Провести тщательный визуальный осмотр металлических и резиновой части детали.

Если обнаружены износ металлических втулок или повреждения резиновой части (разрывы, трещины и т.д.) – нужно заменить блок полностью.

Какие сайлентблоки выбрать

Сегодня на рынке представлен большой выбор продукции от разных производителей. Подобрать передние сайлентблоки в Ford Focus 2 не сложно, как правило, на них проставлена маркировка, что значительно упрощает выбор. Достаточно лишь указать на какую тягу или рычаг нужен шарнир.

Первый критерий, который стоит учитывать, выбирая деталь – размеры, так как автопроизводитель на разные модели авто устанавливают разные по внешнему виду и параметрам сайлентблоки. Для того, чтобы подобрать резинометаллический шарнир для Фокус 2, надо знать год выпуска модели и номер кузова.

Кроме этого, нужно обратить внимание на материал, из которого выполнена деталь и ее стоимость. Сайлентблок состоит из металлических втулок, между ними находится элемент, который чаще всего выполнен из полиуретанового материала или резины. Если цена на сайлентблок высокая, то он выполнен из резины, однако в последнее время все больше производителей стали отказываться от резины в подвеске в пользу полиуретана. Детали с его использованием обладают прочностью, имеют продолжительный срок службы и относительно невысокую стоимость.

Резинометаллический шарнир из полиуретана неплохо проявил себя в условиях резких перепадов температур, не потеряв при этом качественный свойства. Более того, он стойкий к агрессивным воздействиям масел, бензина и дорожных реагентов. Полиуретановые элементы выдерживают разные условия эксплуатации в течение многих лет, не потеряв свои изначальные свойства.

Покупая сайлентблоки на передние рычаги на Ford Focus 2, лучше отдавать предпочтение оригиналам. Это вселяет уверенность, что они отработают срок, гарантированный производителем. По мнению специалистов, самыми качественными сайлентблоками для Форд Фокус 2 (помимо изделий самого производителя) считаются детали таких брендов как: Boge, Corteco, Lemforder, Mood. Продукцию этих компаний многие автовладельцы выбирают за надежность и долговечность, а отдельные модели могут применяться даже универсально.

Замена сайлентблоков передних рычагов на Ford Focus 2

Выполнить замену сайлентблоков передних рычагов на машину Форд Фокус 2 можно самостоятельно, так как это процесс не сложный. Для выполнения работ понадобится следующий инструментарий:

  • Новые сайлентблоки.
  • Два домкрата (один – гидравлический).
  • Баллонный ключ.
  • Приспособления для стяжки пружин.
  • Съемник (трехлапчатый).
  • Наборы рожковых ключей и головок с воротками (на «10-14», «17», «19», «21», «22»).
  • Втулка для выпрессовки старых деталей.
  • WD-40.
  • Гараж со смотровой ямой.
  • Противооткатные упоры.

Демонтаж старых деталей чаще всего производят методом спиливания, установка новых элементов – запрессовыванием либо забиванием (для того, чтобы сайлентблок без проблем посадить, можно использовать WD-40, если такой смазки нет, подойдет мыльный раствор). Оба резинометаллических шарнира можно поменять только на снятом рычаге.

Процесс демонтажа старых деталей:

  • Внешняя обойма снимается ударами молотка.
  • Силуминовые кольца, расположенные на торцах, нужно также сбить или спилить болгаркой.
  • Срезать внутреннюю обойму (излишки резины аккуратно срезать болгаркой/ножом, стараясь не задеть рычаг).
  • Посадочное место на рычаге очистить мелкозернистой шкуркой.

Установка новых сайлентблоков:

  • Смочить новые детали в WD-40.
  • Аккуратно постукивая через проставку обоймы забить новый сайлентблок (он должен сесть максимально плотно).
  • Проконтролировать глубину забивки по шаблону и осевую установку по метке.
  • Обратная сборка авто. Примерять по месту, нанести на болты фиксатор резьбы, закрутить их. Если глубина посадки выбрана точно, то проблем с закручиванием болтов не будет.
  • Чуть прогибая рычаг вниз, завести шаровые на место (рычаг будет немного пружинить на резине новых шарниров) и затянуть гайки.
  • Поставит колеса и защиту.

На этом замена сайлентблоков передних рычагов на Фокус 2 закончена.

Важно! Во время выполнения замены резинометаллического шарнира следует обязательно обратить внимание на состояние других элементов подвески, и в случае обнаружения их повреждений, лучше сразу произвести замену элемента.

После замены деталей на новые нужно обязательно восстановить развал колес и углы схождения. К слову, данное мероприятие рекомендовано при любом вмешательстве либо каждом ремонте подвески автомобиля.

Если обнаружены признаки неисправности сайлентблоков, не стоит медлить с их заменой. Выход их строя шарниров и их несвоевременная замена может привести к серьезным поломкам деталей подвески. При возможности отдавайте предпочтение оригинальным расходникам и запчастям. Их ресурс достаточно велик, значит, это будет выгодное вложение в автомобиль.

Замена сайлентблоков задней подвески Ford Focus 1

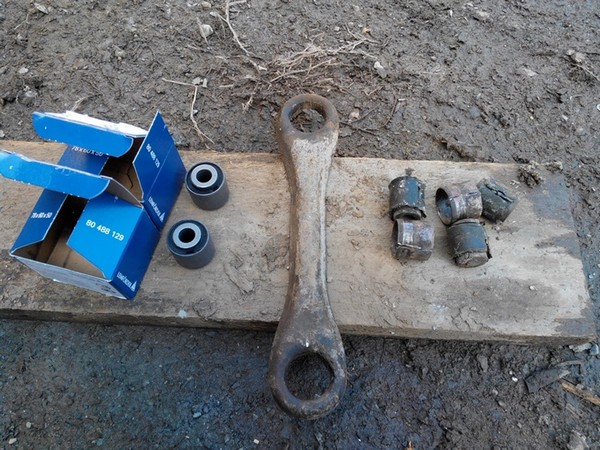

Неполадка на Ford Focus 1 : начало что то постукивать с правой стороны, причину не нашел. Отъездил год, и тут начало стучать и слева, сзади стало похоже на таз. Решился менять.

Заказал такие сайленты

1) Сайлентблок заднего поперечного прямого рычага Lemforder 31938 01 — 4 шт.
Внешний диаметр, мм 32.2, Внутренний диаметр, мм 12.2, Габариты, мм
78x60x50, Вес, г 104.

2) Сайлентблок поперечного рычага заднего Lemforder 31940 01 — 4 шт.

Внешний диаметр, мм 36.2, Внутренний диаметр, мм 12.2, Габариты, мм
78x60x50, Вес, г 120.

3) Сайлентблок рычага заднего продольного передний Febi 34249 — 1 комплект.
Габариты, мм 142x124x124, Вес, г 936.

4) Болт крепления Febi 29451 — 10 шт.
Внешний диаметр, мм 24, Внешняя резьба, мм M12 x 1,75, Длина, мм 76, Длина резьбы, мм 35, Качество / класс 10.9, Ширина зева гаечного ключа 15, Габариты, мм
58x19x19, Вес, г 72.

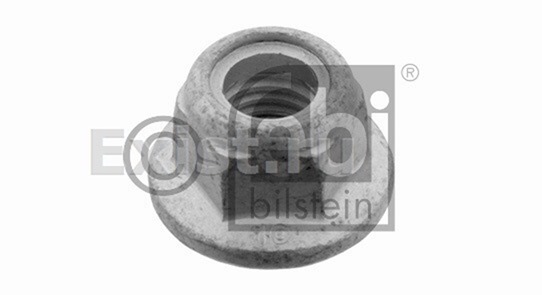

5) Гайка Febi 30005 — 10 шт.
Внешний диаметр, мм 25.9, Качество / класс 10, Ширина зева гаечного ключа
18, Габариты, мм 22x19x14, Вес, г 24.

6) Болт задний развальный Mazda BP4K-28-66ZB — 2 шт.

7) Шайба уплотнительная Mazda BP4K-28-473A — 2 шт.

8) Гайка крепления Mazda 9YB1-01-209 — 2 шт.

9) Сайлентблок нижнего заднего поперечного рычага задней подвески, наружный Hanse HR 402 183 — 2 шт.
D внешний (мм.) — 36,3, D внутренний (мм.) — 12,3, Длина (мм.) — 44,9.

10) Сайлентблок нижнего заднего поперечного рычага задней подвески, внутренний
Hanse HR 402 182 — 2 шт.
D внешний (мм.) — 32,6, D внутренний (мм.) — 12,3, Длина (мм.) — 54,6.

Для этого сайлента лучше взять отдельно два болта, я думал что все болты одинаковые оказалось нет, там нужно чуть длиннее, у меня получилось что болт закрутился на всю резьбу без вылета, а на старых был небольшой вылет.

11) Втулка стабилизатора заднего Lemforder 34054 01 — 2 шт.
Габариты, мм 80x60x40, Вес, г 80.

Загнал машину в гараж, поднял заднюю часть, поставил на пеньки, снял колеса.

Открываем багажник, снимаем обшивку или отгибаем и откручиваем верхние гайки амортизаторов.

Далее откручиваем Стойки стабилизатора

Снимаем сам стабилизатор, пока на этих этапах проблем не возникло, все открутилось легко

После этого можно перейти к амортизаторам, откручиваем нижний болт, и снимаем их.

Далее, находим ушастый сайлент, он же сайлентблок рычага заднего продольного. Передний — крепится к кузову на 2 болта, которые тоже без проблем откручиваются.

нужен только удлинитель для головок, я взял такой, стоит рублей 120, точно не помню

ну и без инструмента не обойтись, у меня такой чемоданчик, люблю такие наборы, всегда вожу с собой, мало ли где пригодится

Далее нужно сжать пружину, у меня была стяжка, приобретал раньше когда менял передние стойки.

Можно поддомкратить со стороны тормозного диска тогда не нужно будет много ключом работать. Стягиваем пружину. Теперь дело за развальными болтами.

Попытался я открутить развальные болты – не получилось, они стали проворачиваться вместе с сайлентблоками. Попытался спилить их своей болгаркой, для нее места оказалось мало да и сложно удержать уж слишком быстро обороты набирает

Пришлось ехать в магазин и покупать размером поменьше. Давно хотел ее купить — большой не везде подлезешь. Взял с самой маленькой мощностью, больше — нет необходимости

ну и парочку кругов к ней, тонкий и толстый, тонкий лучше не берите, у меня быстро разлетелся) потому не люблю такие, обычно алмазные беру.

Немного задел подрамник — в пределах допустимого, по другому никак. Нужно пилить со стороны гайки и болта.

Болты Нижних поперечных рычагов тоже пришлось пилить, сайленты болтались внутри, никак не хотели откручиваться, никакая ВДшка там не поможет, видимо, болт и сайлент стали единым целым.

Но все же мне повезло Верхние поперечные рычаги (серпы) открутились, была уже мысль подрамник снимать.
Так как внешние болты рычагов не открутились, было решено снимать вместе с суппортом, поэтому открутил шланги и снял все это блоком.

все оказалось в плачевном состоянии, пришлось все болты срезать болгаркой

все сайленты выпрессовывал головкой, болтом длинным короче подручными материалами, делать приспособы не было времени
кому нужно есть фотки

для подпружиненного рычага

ну и там нужно будет болт М12 на 200

Жесткости хватает рычагам, сразу видно добротно сделано как в советском союзе, только при выпрессовке из подпружиненного рычага нужно между ушами что нибудь вставлять, чтобы не погнуть.

Косточки с новыми сайлентами

Ушастый сайлент. Сердечник вынул руками без усилия, просто внутри болтался. Резину вырезал ножом. Не забываем поставить насечки положения сайлента, без этого долго новый не проходит. Далее по краям болгаркой надпиливаем. Остальной ножовкой по металлу. На других рычагах примерно такая же операция.
А вот с запрессовкой пришлось попотеть, уж слишком он в натяг заходит, лучше найти пресс, без него будет тяжело.

Читать еще:  Замена бензонасоса форд фокус 2

В серпах сайленты были живые, но это и не удивительно, там идет 3 металлические обоймы, но раз уж купил нужно менять

Все делал один, ушло 2,5 дня, на покраску рычагов времени не было, и многие этапы не снял на фотик.

Собираем все в обратной последовательности, болты не затягиваем, из дерева делаем проставку 113 мм для седанов и хэтчбеков, ставим ее на место резинового отбойника подпружиненного рычага к подрамнику, домкратом поднимаем до того как проставка упрется в подрамник и затягиваем все болты кроме развального.
Далее откручиваем развальный болт и ставим пружину, тоже трудоемкий процесс, и все затягиваем болты развальные, как написано где то посмотрите перед съемом развальных болтов их положение, чтобы сохранить схождение, Тут все новые сайленты, ни как не сохранишь прежнее положение, только на СТО на схождение.

https://www.drive2.ru/l/3559214/, https://www.drive2.ru/l/3563480/, https://www.drive2.ru/l/3563660/

Замена узлов подвески Ford Focus 1

Купил себе новые узлы подвески для Ford Focus 1. После того, как начало что-то побрякивать спереди на мелких неровностях.

Сайлентблоки рычага Форд Фокус и их ремонт

Одним из слабых мест ходовой части автомобиля считаются сайлентблоки Форд Фокус, которые при езде по плохим дорогам испытывают высокие нагрузки. Эти детали представляют собой резинометаллические шарниры, отвечающие за соединение элементов подвески. Упругая вставка между втулками способствует поглощению колебаний между отдельными узлами.

Где расположены сайлентблоки?

Автомобили Форд Фокус 2 имеют в передней подвески рычаги Г-образной формы, на каждом из которых установлены по два сайлентблока. Сам рычаг крепится к колесной ступице через шаровую опору. Напротив опоры располагается первый плавающий шарнир – он проще и легче, поэтому запрессован в тело рычага. Второй элемент находится немного дальше. Он более массивный и запрессован в ось.

Задняя подвеска на Форд Фокус независимая и имеет с каждой стороны по 4 рычага. В каждом из них установлены резинометаллические шарниры разных размеров, которые отличаются степенью устойчивости к механическим нагрузкам.

Периодичность замены

В среднем оригинальные сайлентблоки выдерживают до 100 тыс. километров пробега, но плохие дороги, высыхание смазки элементов подвески и попадающая в соединительные места пыль и влага сокращают срок службы шарниров. В связи с этим автопроизводители советуют менять резинометаллические шарниры каждые 30-50 тыс. километров пробега.

Понять, что наступило время менять сайлентблоки задней/передней подвески Форд Фокус можно по нескольким признакам. Если автомобиль перестал слушаться руля или реагирует на повороты с запозданием, это явный симптом износа резинометаллических шарниров. Дополнительно вы услышите громкий стук.

Чтобы удостовериться в неисправности посмотрите под днище авто и очистите интересующие детали. При сильном износе деталей вы обязательно заметите это даже невооруженным глазом.

Признаки поломки

Выявить признаки неисправности салентблока рычага форд Фокус можно на подъемнике или смотровой яме. Заметным признаком является вздутая или смещенная резина шарнира, а также ее гладкость и целостность.

Если на уплотнителе шарнира есть разрывы или трещинки, рычаги могут искривить свое местоположение. Обратите внимание, равномерно ли у вас изнашиваются покрышки, а также проверьте люфт в шарнирах.

Полиуретановые сайлентблоки могут улучшить работу ходовой части и продлить срок службы. Подобные шарниры служат значительно дольше резиновых. Помните, что кривой развал-схождение тоже могут указывать на износ деталей.

Инструменты для замены

Сразу отметим, что достаточно часто из строя выходят элементы рычага передней подвески, а именно сайлентблок заднего крепления или шаровой опоры. Задний шарнир передней подвески несъемный, поэтому придется менять рычаг в сборе.

Что касается задней подвески, с ней все немного проще – можно сделать ремонт своими руками. Для работы вам потребуются следующие инструменты:

  • набор торцевых головок и ключей;
  • домкрат;
  • щетка по металлу;
  • зубило с молотком;
  • WD-40;
  • графитовая смазка;
  • тряпки.

Также потребуется комплект изношенных запчастей, который вы найдете в автомагазине.

Правила замены передних сайлентблоков

Передний рычаг в сборе

Прежде всего, нужно поднять авто при помощи домкрата и снять колесо. Меняя передние сайлентблоки Форд Фокус, отыщите крепежные болты шарнира, открутите их и снимите резинометаллическую деталь. Далее нужно вытянуть стойку рычага на себя и открутить болты, которые его держат. Перед установкой нового шарнира нужно очистить посадочное место от следов коррозии, а с помощью WD-40 смазать для нормального скольжения. Устанавливая новую деталь, вбивайте ее легкими ударами молотком.

Замените передний рычаг Форд Фокус 2 с неснимаемым шарниром, а после замены соберите все в обратной последовательности. Передний замененный шарнир нужно затянуть на машине, а в конце работы проверьте развал-схождение и отрегулируйте при необходимости. Для этого обратитесь в сервисный центр.

Замена шарниров верхнего рычага задней оси

Для замены салйентблоков Форд Фокус задней подвески вам понадобится подъемник или смотровая яма. Нужно снять колесо, а затем демонтировать рычаг. На замену каждого рычага придется потратить не более 1 часа.

Сайлентблок верхнего рычага задней оси

Между задним нижним рычагом и верхней тарелки пружины нужно вставить подкладку размером 113х20 мм, а затем поджать рычаг домкратом для придания давления подвеске. Дальнейшие действия должны быть следующими:

  1. Открутите крепежные болты, которые держат верхний рычаг подвески на кронштейне продольного рычага.
  2. Выкрутите болты верхнего рычага, которые держат его на поперечине задней подвески.
  3. Демонтируйте верхний рычаг с машины.

Тщательно осмотрите резинометаллические шарниры. При обнаружении царапин, трещин, расслоений резины или вздутий нужно их заменить. Также осмотрите рычаг на предмет дефектов. После замены сайлентблоков соберите все в обратной последовательности.

Сайлентблоки нижнего переднего рычага задней оси

Этот процесс во многом похож на вышеописанные работы. Вам понадобится такая же подкладка, которую нужно вставить между верхней тарелкой пружины и нижним рычагом подвески. При помощи домкрата приподнимите подвеску и проделайте следующее:

  1. Высвободите нижний передний рычаг из крепления к кронштейну продольного рычага.
  2. Выкрутите крепежные болты, которые держат передний рычаг на кронштейне поперечины.
  3. Снимите нижний передний рычаг.

Осмотрите запчасти на предмет дефектов, а при их обнаружении детали лучше заменить. Рекомендуем к прочтению материал о ремонте задней подвески Форд Фокус.

Сайлентблоки заднего нижнего рычага на задней оси

Для замены этих резинометаллических шарниров нужно придерживаться следующего алгоритма действий:

  1. Открутите гайку, которая держит палец шарового шарнира, но закрепите его от проворачивания.
  2. Закрепите стойку-стабилизатор и открутите гайку, которая крепит ее к поперечной балке, а затем снимите болты и скобы.
  3. Снимите штангу заднего стабилизатора с крепежными элементами.
  4. Подложите подкладку 113х20 мм между верхней тарелкой и нижним рычагом, а затем подожмите продольный рычаг домкратом.
  5. Отметьте точное местоположение регулировочной шайбы перед снятием.
  6. Открутите болты крепления из рычагов и поперечин подвески задней оси, а потом демонтируйте задний нижний рычаг.
  7. Осмотрите сайлентблоки на предмет дефектов.

Замените сайлетблоки и соберите все в обратной последовательности. Как видите, в ремонте ходовой части Форд Фокус нет ничего трудного, а для наглядности можете посмотреть видеоролики.

Форд Замена Сайлентблоков Задней Подвески

Подмена сайлентблоков задней подвески Форд Фокус 2.7. Пошаговый инструктаж

Те автовладельцы, у кого подмена сайлентблоков задней подвески Форд Фокус 4 уже сзади, рекомендуют только за этим делом в сервисы не обращаться. Автомастера свято следуют заветам Генри Форда, открывшему секрет вечно окупающегося бизнеса: доступная машина, дорогие запчасти плюс всунуть владельцу что остается сделать нашему клиенту, что ему нужно и нет.

Когда вы приезжаете на 100, намереваясь поменять только сайлентблоки, для вас с суровым и сочувствующим видом впихивают заодно и смену рычагов, если дадите слабину – принудят дополнительно стойки поменять, хотя они и рассчитаны на уровне кинотеатра на 140.000 пробега (для определенных типов автомобилей).

Хотя, люди, катающиеся на Фокусе давно, говорят, что особенных заморочек для ремонта своими силами задней подвески (во всяком случае, относительно сайлентблоков) не и даже не предвидится. Если руки приставлены к туловищу необходимым концом, обычный автолюбитель управится с задачей достаточно просто. Хватит и 3-4 часов для возни с обоими сайлентблоками, если только вправду не надо поменять вдобавок рычаги (которые, что практически, тоже полностью доступно поменять без помощи других). Так что, дерзайте, и веруйте в свои силы.

Замена сайлентблоков задней подвески Форд Фокус 2 комфортнее происходит на яме либо эстакаде, однако за отсутствием оных можно обойтись и домкратом, который в багажнике найдется у хоть какого. Как это сделать, поэтапно поведаем ниже.

Замена генератора форд фокус 2 своими руками.

Во многих моделях Форд, в часности и в Фокус 3.5, эти детали рассчитаны на преодоление 100.000 км. Но нехорошее покрытие в совокупы с множеством реагентов у него уменьшают срок службы сайлентов в два раза. Осознать, что пора Х и пора браться за домкрат и остальной инструментарий, конечно сначала по рокоту и стуку, издаваемым задней подвеской.

Следующим тревожным симптомом является неохотное повиновение машины. Если оно дополняется повсевременно искривляющимся развалом со схождением – можно даже не колебаться, что пора брать новые сайлентблоки и поменять старенькые. Для гарантии есть вариант залезть под днище, очистить от грязищи соответственное место и убедиться в собственных подозрениях зрительно (имея в поле зрения новые детали при сравнении).

Замена сайлентблоков рычагов передней подвескиКак заменить сайлентблоки рычага своими силами, средствами находящимися под рукой на автомобилях VAG.

  • Процесс достаточно энергоемкий и востребует от вас определенных физических сил, но пусть обладателя в то время греет идея о сэкономленных деньгах и грядущей езде без всяких заморочек;
  • Поддомкрачивается задний мост. Есть вариант поменять сайленты по очереди, переставляя домкрат туда-сюда, увы лучше взять у соседа взаем очередной домкрат. Есть вариант подвесить машину на колоды из дерева или особый козел, сваренный из железных реек;
  • На пружину ставится и затягивается стяжка. На 100 пружина обычно снимается, увы на дому делать излишние телодвижения не следует;
  • Устанавливается опора под главный рычаг, где смонтировано колесо;
  • Выкручивается болт, удерживающий подпружинный рычаг;
  • Сама пружина вытаскивается, рычаг движется вниз, чтоб не мешался рядышком;
  • Отвинчиваются поперечные рычаги – и нижний, и верхний – совместно с амортизатором. Отсоединяется тросик ручника;
  • Следом снизу вывинчивается болтик, фиксирующий провода, идущие на АБС-датчик; его клемма отсоединяется, после завершения можно открутить болты (3.5 штуки), крепящие поперечный рычаг;
  • Снимается сайлентблок.
Замена помпы форд фокус 2 своими руками.

Статья на тему “Какой лучший вариант купить авто домкрат”.

Те, кто в первый раз занимаются подменой сайлентов, совершают одну и ту же ошибку – пробуют его выбить кувалдой. Ни у кого это еще не вышло. Только выпрессовка способна извлечь сайлентблок из насиженного гнезда.

Вариантов всего 5: либо съездить на 100 с демонтированной деталью и заплатить за выпрессовку достаточно маленькую денежку, либо (если в хозяйстве наличествует съемник) заблаговременно заказать знакомому токарю толстый железный стакан с такими примерными размерами: внешний поперечник 58 мм, внутренний – 35, глубина – 60, высота – 70. При помощи такового нехитрого приспособления сайлент просто выдавливается из собственного гнезда.

Новый этим же макаром запрессовывается на его место так, чтоб его размещение было таким же, по образу прежнего (ориентироваться нужно на «уши»). Собирается машина в оборотном порядке.

Справедливости ради и знайте, что подмена сайлентблоков задней подвески Форд Фокус 4.5 почти всегда сопровождается и сменой рычагов. Но это совсем не непременное условие: если они в норме, излишние растраты ни к чему. Только до того, как заняться сайлентами, прозвоните и рычаги на предмет их целостности и надежности.

В противоположность более дешёвых моделей, задняя подвеска Форд Фокус второго поколения имеет современную сложную конструкцию. Эту многорычажная система, которая обеспечивает независимую подвеску задних колёс. Благодаря таковой схеме подвески автомобиль получил мягенький комфортабельный ход, неплохую поперечную и продольную устойчивость. Однако, ни для кого не секрет, чем чем просто в системе деталей, тем труднее она в ремонте. Как устроена задняя подвеска Форд Фокус и по какому методу проводится смена задних сайлентблоков задних рычагов, как подобрать нужные заместо оригинала, разберёмся сейчас.

То, что сайлентблоком именуется резинометаллическая втулка для гашения вибраций и уменьшения нагрузки на элементы подвески, никому разъяснять не обязательно.

То, что они имеют собственный предел прочности, тоже понятно. Смена сайлентблоков задней подвески бывает нужна уже после 80–100 тыщ пробега, а признаками неисправности числятся:

  • стук и скрип в районе заднего моста;
  • неустойчивость автомобиля при резком перестроении и в поворотах;
  • увод машины в сторону во время торможения;
  • неравномерный износ резины задних колёс;
  • нарушенные углы развала-схождения задних колёс.

Если не увидеть сильный износ сайлентблоков впору, то не считая ремонта, конечно прочно потратиться на смену деталей подвески, на новейшую резину. Ну и безопасность проезда тоже будет под опасностью.

Ремонт задней подвески при подразумевает не смену сайлентблоков, а полную смену рычагов. Все, это проще, во-2-х, будет гарантия, что геометрия подвески сохранится.

Новые сайлентблоки установлены.

Однако конечно опасность напороться на контрафакт, на текущем сегменте рынка возникает всё чем просто подделок рычагов из стали мерзкого свойства. Но если рычаги в обычном состоянии, а из строя вышли только сайлентблоки, станем знакомиться их поменять. Работа по подмене стоит средняя около 4–4,5 тыщ рублей исходя из сервиса, потому сэкономим средства и заменим сайлентблоки на дому.

Читать еще:  Замена сайлентблоков передних рычагов Ford Focus 2

Замена сайлентблоков задних рычагов форд фокус

В сфере производства представлено огромное количество видов сайлентблоков, но одними из самых фаворитных не один год остаются элементы Lemforder. Вот их каталожные номера:

  • Lemforder 31938 01 , это сайлентблок задних поперечных рычагов, для смены их необходимо четыре, внутренний поперечник втулки 12,4 мм, наружный поперечник обоймы — 32,4 мм;
  • Lemforder 31940 01 — сайлентблок изогнутого заднего рычага с внутренней втулкой 12,2.4 мм, поперечник обоймы 36,4;
  • Febi 34249 , продаётся комплектом на оба государства с болтами крепления, устанавливается впереди заднего продольного рычага;
  • 10 болтов Febi 29451 с резьбой М12х1,75, головка поперечником 24 мм под ключ на 15;
  • два регулировочных болта для установки развала Мазда BP4K-28-66ZB ;
  • две регулировочные шайбы Мазда BP4K-28-473A ;
  • Hanse HR 402 183 — нижний задний поперечный рычаг, сайлентблок внешний, внутренняя втулка поперечником 12,3 мм, наружняя обойма 36,3 мм;
  • внутренний сайлентблок нижнего поперечного рычага, Hanse HR 402 182 , поперечникы такие же;
  • две втулки стабилизатора поперечной стойкости Lemforder 34054 01.

Нашему клиенту остается запчасти смотрится приблизительно так

До того как поменять сайлентблоки задних рычагов на Фокусе, необходимо позаботиться что же на самом деле, чтоб весь нужный инструмент и приспособления были под руками. Главным образом будут нужны или съёмники с захватами для выпрессовки сайлентблоков, или пресс. Вышибить втулки кувалдой, даже имея проставки подходящего поперечника, выходит не всегда. Однако проставки всё-таки нужны. Вот их чертежи и размеры. Это проставка для выпрессовывания сайлентблоков подпружиненного заднего рычага:

Форд фокус 1 замена сайлентблока задней подвески

А этой проставкой выпрессовывают втулки изогнутого поперечного рычага:

Это составляет размеры проставки для удаления сайлентблоков прямого поперечного рычага:

Дополнительно, нам понадобится стандартный инструмент, набор головок, аэрозольная проникающая смазка и стяжка для демонтажа пружины, и дополнительно штатный домкрат и регулируемая подставка (гидравлический домкрат).

Устанавливаем автомобиль на смотровую яму иначе говоря эстакаду, устанавливаем противооткатные ботинки под фронтальные колеса и срываем гайки крепления заднего колеса. Поддомкрачиваем заднюю часть машины и снимаем колесо.

    Кропотливо очищаем от грязищи нашему клиенту остается элементы подвески, резьбовые соединения обрабатываем проникающей смазкой, ждём пару минут, чтоб смазка пропиталась.

Замена сайлентблоков Форд Фокус 2

Смотрите также

Способ выставления сайлентблоков перед затягиванием

    2 0 2k

Причины курсовой неустойчивости — порыв сайлентблоков

    40 0 59k

Какие сайлентблоки лучше

    34 1 63k

Сайлентблок

    0 0 49k

Какие производители сайлентблоков отвечают требованию — «цена-качество»?

При самостоятельной замене сайлентблоков переднего рычага на Форд Фокус 2, в гаражных условиях, не имея установки пресса, если у вас не будет под рукой молотка с зубилом и болгарки с тисками, к снятию рычага дабы поменять сайленты не имеет смысла. Процесс будет долгим и мучительным.

Сколько стоит поменять сайлентблоки переднего рычага

Так как замена задних сайлентблоков Форд Фокус 2 требует несколько часов работы, в сервисе за такую процедуру с вас запросят около 2 тыс. руб. Цена одного заднего сайлентблока рычага передней подвески, если вы покупаете Lemforder 33413 01, будет стоить 1400 р., а цена переднего сайлента Lemforder 33412 01 обойдется в 340 р. Так что минимальная цена замены задних сайлентблоков фокус 2 обойдется в 3500 р. и включив стоимость переднего, к этой цене можно добавить еще 300 руб. При отсутствии инструментов нужных при выпрессовке и запрессовке сайлентблоков, можно воспользоватся услугами пресса в автосервисе и это будет стоить в районе 1. тыс. Есть вариант замены сайлентблоков значительно проще, но несколько дороже, для этого вам нужно будет просто купить рычаг в сборе, который обойдется вам чуть меньше 6 000 р., но зато потребуется лишь замена рычага, которую произвести намного проще.

По рекомендации производителя, замену сайлентблоков на Форд Фокус требуется производить каждые 30 – 40 тыс. км.

Инструменты для замены сайлентблоков рычага передней подвески Фокус 2

Набор ключей и головок, в частности обязательно должны присутствовать:

  • головки на 15,18, 21, 22, ключи такие же;
  • молоток с зубилом и болгаркой;
  • тиски, домкрат;
  • также желательно чтобы была вэдеха, графитка и мелкая наждачная шкурка.

Как заменить сайлентблоки рычагов на Фокусе

Демонтаж зачастую производят методом спиливания, а установку запрессовыванием или забиванием (чтобы сайлентблок легче садился можно использовать WD-40 или мыльный раствор, но, ни в коем случае не смазку). Оба сайлентблока можно поменять лишь на снятом рычаге.

Процесс демонтажа рычага и замены сайлентблоков

На фото с комментариями вы можете наглядно увидеть, что вас ожидает, дабы решить что проще — замена сайлентблоков Ford Focus 2 своими руками или доверить это дело специалистам.

Первым делом поддомкрачиваем снимаем колесо и откручиваем шаровую.

Если нет специального съемника, то чтобы проще вышла шаровая опора можно поджать домкратом и выбить её используя наставку.

Откручиваем гайки крепления заднего и переднего сайлентов.

Вот видим дефекты заднего сайлентблока. Такие порывы могут быть источником шума на кочках, а на скорости вибрировать руль.

Если сайлентблок сильно порван, то просверлив дырки в резине между основой сайлентблока и штоком рычага его можно прокрутить, чтобы сорвать. Так что зажимаем в тиски и делаем.

Проворачиваем и снимаем основу с креплением.

То что осталось на штоке рычага придется подпиливать болгаркой и сбивать зубилом и молотком.

С другим сайлентблоком решил поступить чуть иначе и сразу его аккуратно распилил.

На внутренней части срезаем резину и легонько, дабы не повредить рычаг делаем пропил, а потом зубилом и молотком сбиваем.

Обязательно вал рычага хорошо обшкурьте наждачкой — иначе замучаетесь напрессовывать новый сайлентблок.

Вот такие задние сайлентблоки переднего рычага были куплены для Фокуса

Чтобы проще посадить можно подогреть феном (но осторожно чтобы не сгорел).

Ориентируясь на метки садим сайлентблок. Чтобы все пошло как по маслу лучше смочить шток мыльной водой или WD-40.

Совместив метки надеваем сайлентблок на рычаг.Моими метками являются 2 прорези на сайлентблоке, их наводим на середину шва сварки рычага.

Собираем все и ставим готовый рычаг на место. При закручивании болтов крепления рычага желательно смазать их фиксатором резьбы, а палец шаровой, дабы следующий раз было проще вынимать, графитной смазкой.

Некоторые особенности замены сайлентблоков для Форд Фокус

Добиться комфортной езды без сложной системы подвески невозможно. Сайлентблок – деталь, позволяющая гасить колебания между элементами конструкции. Представляет собой шарнир, выполненный из резины и металла.

Как выявить пришедший в негодность сайлентблок для Форд Фокус?

На автомобилях Форд Фокус 2 установлено 18 сайлентблоков, четыре из них разместились спереди и четырнадцать сзади. Различия в количестве деталей обусловлены наличием независимой задней системы подвески. Рабочий ресурс запчасти составляет 100 тыс. км. Однако добиться такого пробега по дорогам РФ практически невозможно. Из-за условий эксплуатации сайлентблоки иногда приходят в негодность и после 40 тыс. км, при условии «удачливости» водителя. Зачастую поломка проявляет себя раньше.

Указывающие на необходимость ремонта признаки:

  • Машина стала хуже слушаться управления.
  • Появился характерный шум, издаваемый подвеской.
  • Неравномерный износ покрышек.

Также можно заметить изменение конструкции запчасти на смотровой яме. Наличие разрывов, искривлений и других дефектов свидетельствует о том, что деталь выработала свой ресурс. Самостоятельно определить, что необходима замена сайлентблоков на Форд Фокусе для неопытного водителя будет затруднительно. Рекомендуется обратиться за помощью к разбирающемуся в системе подвески мастеру, либо визуально изучить новую деталь.

Проведение ремонта

Если пришли в негодность запчасти передней подвески, то придётся заменить рычаг целиком. Деталь является несъёмной. В случае поломки задней подвески дело обстоит иначе. Задний сайлентблок на форд заменить самому будет несложно, при наличии инструментов и представления об устройстве автомобиля. Для этого необходимо снять верхний и нижний рычаги задней подвески.

Единственный момент, который может доставить неудобства – необходимость отметить положение регулировочной гайки. Процедура замены задних сайлентблоков занимает от 2 до 5 часов у неопытного водителя. Комфорт автомобиля зависит от многих факторов. Состояние системы подвески является наиболее важным из них. Своевременная замена сайлентблоков позволит вам исключить сильные вибрации машины при движении и сэкономить на ремонте элементов подвески в будущем.

Замена сайлентблоков Ford Focus

Многие автолюбители не подозревают о такой детали ходовой части, как сайлентблоки. Хотя её изношенность слышно всегда. Сам по себе сайлентблок представляет собой резинометаллический шарнир.

Изношенный сайлентблок будет отчетливо слышен при езде по легким неровностям в виде характерного стука и скрипа в автомобиле, который то и дело будет досаждать водителю.

Заменить резинометаллический шарнир самому не составит труда, нужно лишь обзавестись определенными деталями и иметь минимальный навык ремонта автомобилей.

Сайлентблоков в автомобиле Ford Focus не один и даже не два. Рекомендуется менять все сайлентблоки в комплекте, так как уровень износа у всех примерно одинаковый. Завод-изготовитель рекомендует менять сайлентблоки каждые 25-40 тыс. км.

Процедура замены каждого сайлентблока занимает не более 1 часа.

Инструменты, необходимые для замены сайлентблоков на Ford Focus

  1. Домкрат.
  2. Набор ключей.
  3. Болгарка.
  4. Молоток.
  5. Зубило.
  6. Набор торцовых головок.
  7. WD-40.
  8. Графитовая смазка.

Замена сайлентблоков рычагов передней подвески

  1. Поддомкратить автомобиль с необходимой стороны.
  2. Снять защиту картера двигателя.
  3. Демонтировать шаровую. Для этого необходим ключ на 21. Именно ключ, головка не влезет. Наиболее безопасный способ извлечения шаровой: поджать колесо снизу и выбить шаровую опору по болтам, предварительно постучав молотком по суппорту. Стучать по болтам шаровой опоры нужно предельно аккуратно.
  4. Открутить гайки крепления сайлентблоков и демонтировать рычаг передней подвески. Понадобится ключ на 18.
  5. Оценить состояние сайлентблоков. При наличии расслоений, потертостей, царапин или надрывов – заменить. Обязательно запомнить, под каким углом стоял старый сайлентблок и также запомнить, насколько глубоко он был вбит.
  6. Демонтировать сайлентблоки. Либо стягивая его съёмником, либо пилить.
  7. Перед монтированием нового сайлентблока необходимо очистить вал от ржавчины и максимально снять краску. Также понадобится WD-40 для придания скольжения сайлентблоку. Проблем с монтированием возникнуть не должно, если придерживаться данных инструкций. Можно также смазать сайлентблок мыльной водой.
  8. Установить новый сайлентблок. Аккуратно вбивая по внутренней обойме. Не стоит забивать сильно глубоко, в противном случае, могут возникнуть проблему с его повторным демонтированием.
  9. Все детали установить в порядке, обратном снятию.
  10. Рекомендуется сделать диагностику «развал-схождение» на автомобиле.

Замена сайлентблоков рычагов задней подвески

Процедуру замены сайлентблоков на задней подвеске необходимо делать на смотровой яме или подъёмном боксе. Для замены каждого из сайлентблоков необходимо демонтировать сам рычаг. На замену уходит по 30-40 минут на один сайлентблок.

Сайлентблоки верхнего рычага задней подвески

  1. Между задним нижним рычагом подвески и верхней тарелкой пружины установить проставку с параметрами высоты в 113 мм и ширины в 20 мм. После зажать рычаг для того, чтоб дать подвеске давление (поджимать необходимо домкратом)
  2. Извлечь болты-крепления верхнего рычага задней подвески к кронштейну продольного рычага.
  3. Выкрутить болты-крепления верхнего рычага к кронштейну поперечины задней подвески.
  4. Извлечь верхний рычаг задней подвески с ходовой части автомобиля.
  5. Теперь есть возможность осмотреть сайлентблоки. При наличии разрывов, выпучивания, отслоения, царапин и сколов – необходимо срочно заменить сайлентблоки.
  6. Рекомендуется осмотреть весь верхний рычаг на наличие дефектных деталей. При обнаружении – заменить.
  7. Монтаж рычага производится в порядке, обратном снятию.

Сайлентблоки переднего нижнего рычага задней подвески

  1. Между задним нижним рычагом подвески и верхней тарелкой пружины установить проставку с параметрами высоты в 113 мм и ширины в 20 мм. После зажать рычаг для того, чтоб дать подвеске давление (поджимать необходимо домкратом)
  2. Извлечь болты-крепления переднего нижнего рычага задней подвески к кронштейну продольного рычага.
  3. Выкрутить болты-крепления переднего рычага к кронштейну поперечины задней подвески.
  4. Демонтировать передний нижний рычаг задней подвески с ходовой части автомобиля.
  5. Теперь есть возможность осмотреть сайлентблоки. При наличии разрывов, одностороннего выпучивания, отслоения, царапин и сколов – необходимо срочно заменить сайлентблоки.
  6. Рекомендуется осмотреть весь передний нижний рычаг на наличие дефектных деталей. При обнаружении – заменить.
  7. Монтаж рычага производится в порядке, обратном снятию.

Сайлентблоки заднего нижнего рычага задней подвески

  1. Открутить крепежную гайку пальца шарового шарнира. Необходимо при этом зафиксировать от проворачивания палец шарнира.
  2. Демонтировать крепежную гайку стойки-стабилизатора к поперечной балке, зафиксировав стойку.
  3. Выкрутить два болта крепления крепежных скоб стабилизатора поперечной устойчивости.
  4. Извлечь штангу заднего стабилизатора в комплекте с крепежными скобками, стойками и подушками.
  5. Установить проставку с высотой 113 мм шириной в 20 мм, между задним нижним рычагом и верхней тарелкой пружины. Зажать подставку, поддомкратив продольный рычаг.
  6. Положение регулировочной шайбы необходимо отметить любым способом.
  7. Демонтировать гайку регулировочного болта и после демонтировать регулировочную шайбу.
  8. Извлечь болт крепления заднего рычага задней подвески к продольному рычагу. После необходимо демонтировать регулировочные болты из расположенных в рычаге и поперечине задней подвески отверстий.
  9. Демонтировать задний нижний рычаг задней подвески с ходовой части автомобиля.
  10. Теперь есть возможность осмотреть сайлентблоки. При наличии разрывов, одностороннего выпучивания, отслоения, царапин и сколов – необходимо срочно заменить сайлентблоки.
  11. Рекомендуется осмотреть весь задний нижний рычаг на наличие дефектных деталей. При обнаружении – заменить.
  12. Монтаж рычага производится в порядке, обратном снятию.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
