Ремонт дроссельной заслонки Форд Фокус 2

Ремонт дроссельной заслонки Форд Фокус 2

Форд Фокус 2. Ремонт датчика положения дроссельной заслонки

Дроссельная заслонка — важный элемент впускной системы автомобиля. Она регулирует уровень поступления воздуха во впускной коллектор. Чем больше воздуха, тем больше расходуется топлива, а значит растет мощность двигателя авто.

Признаки загрязнения дроссельной заслонки:
-неустойчивый запуск двигателя
-плавают обороты холостого хода
-дерганье авто на скорости ниже 15 км/ч

Ремонт дроссельной заслонки

Ремонтные меры дроссельного узла зависят от причин, по которым возникли проблемы. Чаще всего объем ремонтных работ состоит из всех или части приведенных ниже мер:
-при полном или частичном выходе из строя датчиков дроссельной заслонки они подлежат замене, поскольку являются не ремонтопригодными;
-чистка и промывка регулятора холостого хода, а также непосредственно дроссельной заслонки от масляных и смолистых отложений;
-восстановление герметичности путем устранения подсоса воздуха (обычно заменяются соответствующие прокладки и/или соединительная гофрированная трубка).
Обратите внимание, что зачастую после выполнения ремонтных работ, особенно после чистки дросселя, необходимо выполнить его адаптацию. Делается это с помощью компьютера и специальной программы.

Адаптация дроссельной заслонки при помощи программы «Ваг-Ком»

На автомобилях VAG-группы процесс адаптации заслонки можно выполнить с помощью популярной диагностической программы «Ваг-Ком» или «Вася диагност». Однако перед тем как непосредственно перейти к адаптации, нужно выполнить следующие предварительные действия:

-предварительно удалить (желательно несколько раз) все ошибки из ЭБУ по двигателю ДО запуска базовых установок в программе «Вася диагност»;
-напряжение аккумуляторной батареи автомобиля не должно быть меньше 11,5 Вольта;
-дроссельная заслонка должна находиться в холостом положении, то есть, ее не нужно нажимать ногой;
-дроссель обязательно должен быть предварительно вычищен (с помощью чистящих средств);
-температура охлаждающей жидкости должна быть не менее 80 градусов по Цельсию (в некоторых случаях можно и меньше, но не намного).

Сам процесс адаптации выполняется по следующему алгоритму:

-Подключить компьютер с установленной программой «Вася диагност» с помощью соответствующего кабеля к сервисному разъему электронного блока автомобиля.
-Включить зажигание машины.
-Зайти в программе в раздел 1 «Двигатель», далее 8 «Базовые установки», выбрать 060 канал, выбрать и нажать кнопку «Начать адаптацию».

В результате описанных действий возможны два варианта — начнет выполняться процесс адаптации, в результате которого будет выведено соответствующее сообщение «Адаптация ОК». После этого нужно зайти в блок ошибок и при их наличии программно удалить информацию о них.

Но если в результате запуска адаптации программа выдает сообщение об ошибке, то нужно действовать по следующему алгоритму:

-Выйти из «Базовых установок» и перейти в блок ошибок в программе. Удалить ошибки два раза подряд, даже если их нет.
-Выключить зажигание автомобиля и вытащить ключ из замка.
-Подождать 5…10 секунд, после чего снова вставить ключ в замок и включить зажигание.
-Повторить действия по адаптации, приведенные выше.

Если же и после описанных действий программа выдает сообщение об ошибке, то это говорит о неисправности узлов, участвующих в работе. В частности, может быть неисправна сама дроссельная заслонка или ее отдельные элементы, проблемы с подключаемым кабелем, неподходящая программа для адаптации (часто можно встретить взломанные версии ghjuhfvvs , которые работают некорректно).

В некоторых случаях после выполнения чистки дроссельной заслонки может возрасти расход топлива, а работа двигателя на холостых оборотах будет сопровождаться их изменением. Это связано с тем, что электронный блок управления будет продолжать давать команды в соответствии с теми параметрами, которые были до чистки дросселя. Чтобы избежать подобной ситуации необходимо заслонку откалибровать. Делается с помощью специального прибора со сбросом прошлых рабочих параметров.

Механическая адаптация

С помощью указанной программы “Ваг-Ком” можно программно адаптировать лишь автомобили, выпущенные немецким концерном VAG. Для других же машин предусмотрены свои алгоритмы по выполнению адаптации дроссельной заслонки. Примерный алгоритм адаптации будет следующим:
-включить зажигание на 5 секунд;
-выключить зажигание на 10 секунд;
-включить зажигание на 5 секунд;
-запустить двигатель на нейтрали (МКПП) или Park (АКПП);
-прогреть до 85 градусов по Цельсию (не газуя);
-включить кондиционер на 10 сек (если имеется);
-выключить кондиционер на 10 сек (если имеется);
-для АКПП: используйте стояночный тормоз, нажать педаль тормоза и перевести АКПП в положение D (drive);
-включить кондиционер на 10 секунд (если имеется);
-выключить кондиционер на 10 секунд (если имеется);
-выключить зажигание.
На разных машинах манипуляции будут иметь схожий характер и не занимают много времени и усилий.

Эксплуатации неисправной дроссельной заслонки на двигателе имеет печальные последствия в долгосрочной перспективе. В частности, при этом двигатель работает не в оптимальном режиме, страдает коробка передач, элементы цилиндро-поршневой группы.

Как определить подсос воздуха

Разгерметизация системы, то есть, возникновение подсоса воздуха может привести к некорректной работе двигателя. Для того чтобы найти места обозначенного подсоса, необходимо выполнить следующие действия:
-При помощи дизельного топлива пролить места установки форсунок.
-На работающем двигателе отсоединить датчик массового расхода воздуха (ДМРВ) от корпуса воздушного фильтра и прикрыть его рукой или другим предметом. После этого гофра должна немного съежиться в объеме. Если подсоса нет, то двигатель начнет «чихать» и в конечном итоге заглохнет. Если же этого не произошло — имеет место подсос воздуха в системе, и нужна дополнительная диагностика.
-Можно попробовать закрыть дроссельную заслонку рукой. Если подсоса нет — двигатель начнет захлебываться и заглохнет. Если он продолжает нормально работать — есть подсос воздуха.
Некоторые автовладельцы накачивают во впускной тракт избыточное давление воздуха со значением до 1,5 атмосфер. Далее с помощью мыльного раствора можно найти места разгерметизации системы.

Профилактика использования

Сама по себе дроссельная заслонка рассчитана на весь срок эксплуатации автомобиля, то есть, не имеет периодичности замены. Поэтому ее замену выполняют при выходе узла строя по причине механической поломки, выхода из строя всего двигателя или по другим критическим причинам. Чаще из строя выходит упомянутый выше датчик положения дроссельной заслонки. Соответственно, он и подлежит замене.

Для нормальной эксплуатации двигателя дроссельную заслонку необходимо периодически чистить и перенастраивать. Делать это можно либо при появлении указанных выше признаков поломки, либо просто периодически с тем, чтобы не доводить ее до такого состояния. В зависимости от качества используемого топлива и условий эксплуатации машины чистить дроссельную заслонку рекомендуется при процессе замены моторного масла, то есть, через каждые 15…20 тысяч километров пробега.

Автомобиль Форд Фокус 2 внезапно перестал реагировать на педаль газа, перестал набирать обороты. На щитке приборов загорелась лампочка чек. Как решить эту неисправность?

В один из майских вечеров к нам в авто сервис поступил звонок от клиента, который побывал уже не в одном сервисе и решить его проблему никто не смог. По совету знакомых он набрал наш телефон и обрисовал следующую ситуацию: автомобиль Форд Фокус 2 внезапно перестал реагировать на педаль газа и не набирает обороты, загорелась лампочка CHECK-ENGINE. Владелец автомобиля доехал до ближайшего сервисного центра где ему приговорили к замене дроссельную заслонку, но после замены дроссельной заслонки на новую ситуация нисколько не изменилась. Так же горела лампочка чек и обороты больше 1500. 1800 не развивались.

Записали клиента на следующий день, а сами начали гадать, с чего вдруг ему приговорили дроссельную заслонку, может, просто пришло время и пора менять топливный насос, давление топлива низкое. а может электронная педаль неисправна? Ну что гадать, завтра приедет форд, там и будем разбираться.

Уже на утро у ворот нашего сервиса стоял тот самый Форд Фокус 2. Загнали его в сервис и приступили к изучению неисправности.

Рис.1

В начале проверили, как ведёт себя автомобиль. На щитке приборов горит лампочка CHECK-ENGINE, нажимаем на педаль газа в пол, обороты действительно не набирает, двигатель чихает, но не глохнет. Приступаем к диагностике и подключаем сканер для чтения текущих неисправностей.

Рис.2 Коды неисправностей

Какие же неисправности мы наблюдаем на экране сканера?
P2176 — Throttle actuator control system — idle position not learned. Перевод — дроссельный привод системы управления не обучился холостому ходу. Т.е. по какой то причине не прошла адаптация дроссельной заслонки.
P0562 — System Voltage Low. Перевод — низкое напряжение в бортовой сети. Данная ошибка появляется при напряжении в бортовой сети ниже определённого минимума.
P1000 — More driving needed to complete test. Перевод — не завершены определённые тесты. Данную ошибку не нужно воспринимать как серьёзную неисправность, как правила после устранения других неисправностей и после того как вы поездите на автомобиле определённое время эта ошибка сама исчезнет. На работу двигателя она не влияет и она не зажигает лампочку CHECK-ENGINE.

Для начала попытаемся стереть ошибки. Нажимаем на кнопку удаления ошибок, запускаем двигатель и в памяти ЭБУ у нас остаются лишь две ошибки P2176 и P1000. Проверяем напряжение бортовой сети. В норме — 14.05 вольт. Разбираемся дальше. Выключаем зажигание, дроссельная заслонка должна пройти процедуру адаптации (пройти тест), повернуться сначала в одну, потом в другую сторону один раз. У нас же дроссельная заслонка пытается пройти данный тест не один, не два раза, а постоянно, т.е. что то её не устраивает и процедура адаптации зацикливается. Давайте посмотрим видео.

Видео 1. Не проходит адаптация дроссельной заслонки Форд Фокус 2.

С чего же начать проверку? Первым делом можно проверить работоспособность привода (мотора), но, судя по выше приведённому выводу, сам мотор у нас исправен, так как заслонка реагирует и меняет своё положение в одну и другую сторону. Приступаем к проверке сигналов, поступающих на дроссельную заслонку (выходящих с дроссельной заслонки) и соответствуют ли они нормам. Для удобства подключения и проверки снимаем дроссельную заслонку, открутив 4 болта крепления.

Рис.3 Откручиваем дроссельную заслонку

Сама заслонка визуально выглядит чистенькой, видимо её недавно чистили, думая что неисправность кроется в загрязнении, но как говорится «дело было не в бобине» 🙂

Далее рассмотрим схему и распиновку контактов дроссельной заслонки и проверим все сигналы на разъёме.

Рис.4 Общая схема электронной системы управления двигателем 1,6 Ford Focus II. Дроссельная заслонка выделена зелёным цветом, педаль газа выделена фиолетовым цветом.

Рис.5 Рассмотрим детально распиновку дроссельной заслонки

1бело-голубой — сигнал мотора 1
2жёлто-голубой — сигнал мотора 2
3белый — сигнал датчика 2 дроссельной заслонки
4коричневый — масса (-)
5жёлтый — плюс 5 вольт датчиков
6бело-красный — сигнал датчика 1 дроссельной заслонки

Рис.6 Распиновка дроссельной заслонки форд фокус 2

Замеряем вольтметром сигналы на разъёме дроссельной заслонки при включенном зажигании, к сожалению мы пропустили фотографию 1,2, 4ого контакта, а сделали только фото сигнальных выводов и питающего напряжении. Рассмотрим результаты измерений. Заметим, что сумма сигналов 1 и 2 дроссельной заслонки должна равняться 5ти вольтам.

Читать еще:  Какие стоят лампочки на Форд Фокус 2

Рис.8 5ый контакт (желтый) плюс 5 вольт датчиков, а точнее 4,97 вольт. Это не критично.

А какие же сигналы показывает нам сканер, видит ли он датчики 1 и 2 дроссельной заслонки? Смотрим на дисплей сканера.

Рис.10 Синалы датчика 1 и датчика 2 дроссельной заслонки на экране сканера, их сумма составляет 5 вольт

Как мы видим из приведённого фото выше, сигналы с дроссельной заслонки соответствуют измеренным сигналам на самом дросселе, то есть проводка от дросселя до ЭБУ целая. Давайте попробуем приоткрыть дроссельную заслонку на половину и пронаблюдать как изменятся показания на экране сканера.

Рис.11 Синалы датчика 1 и датчика 2 дроссельной заслонки открытьй примерно на половину на экране сканера, их сумма составляет 5 вольт.

При повороте дроссельной заслонки на половину на экране так же меняются показания датчиков. Значит датчики дроссельной заслонки у нас исправны. Идём дальше, думаем. Было принято решение проверить сигналы с электронной педали газа.

Рис.12 Рассмотрим детально распиновку электронной педали газа Форд Фокус 2

1жёлтый — +5 вольт
2белый — сигнал датчика 1
3коричневый — масса (-)
4жёлто-чёрный — масса (-)
5серый — сигнал датчика 2
6чёрный или жёлто-зелёный — +12 вольт с предохранителя F128

Рис.13 Распиновка электронной педали газа форд фокус 2

Важную роль здесь играют сигналы 1,2,3 ведь они идут через щиток приборов, а на фордах второго поколения часто бывает неисправен разъём на щитке приборов и его приходится пропаивать. Но в нашем случает так же всё оказалось исправно. И сигналы с педали газа так же поступали на ЭБУ и компьютер их замечательно видел.

Голова, как говорится, уже кипела во всю, и после недолгих размышлений было принято решение всё же проверить целостность проводки от дроссельной заслонки до блока ЭБУ, так сказать прозвонить проводку, ну мало ли что.

Разъединяем разъём подкапотной проводки от блока ЭБУ и начмнаем расплетать косу, разбираем сам разъём блока ЭБУ и обнаруживаем чудесное устройство. Смотрим фото ниже. На фото кожух разъёма уже снят, а под ним было вот такое.

Рис.14 Бардак с проводкой

Что же это такое, что тут наворочено. Всё очень просто, это обычная моталка километража. Нажимаешь на кнопочку, автомобиль стоит на месте, а километраж мотается. Но это устройство судя по внешнему виду уже давно не работает, а провода болтаются в разные стороны. Причём обратите внимание на оголённый оранжевый провод — это питание «моталки», а подключён этот оранжевый провод (вернее примотан) к одному из питающих проводов блока ЭБУ. Посмотрим поближе.

Цифрой 1 помечен провод, выходящий с разъёма блока ЭБУ (зелёно-оранжевый), далее к нему примотан оранжевый провод под цифрой 2. Зачем мы всё это рассказываем и что мы докопались до этого оранжевого провода? Да всё потому, что мы померили на нём напряжение и как оказалось на нём присутствует 13.47 вольт и это при том, что двигатель заглушен, а напряжение самого АКБ составляет 11.94 вольт (немного подсадили уже). Приведём ниже схему и разберёмся куда же это всё подключено и откуда взялось напряжение 13.47 вольт.

Рис.16 Схема подключения

Из приведённой схемы видно, что зелёно-оранжевый провод (продублирован синим цветом), выходящий из разъёма эбу идёт на предохранитель F36 (10 ампер). И только вытащив этот предохранитель мы поняли в чём дело. Он сгоревший. А сгорел он из за того, что примотанный к зелёно-оранжевому проводу оранжевый провод коротнул на массу и выбил предохранитель.

Рис.17 Сгоревший предохранитель.
.

И да, конечно, мы все предохранители проверяли и они были целые. Точно целые? А как проверить целостность предохранителя? Как правило их не вытаскивают и каждый визуально не осматривают, а просто меряется либо контролькой, либо лампочкой потенциал на 1ом выводе предохранителя, а потом на 2ом выводе. Приведём пример.

Рис.18 Предохранитель исправен. На контакет №1 есть напряжение (горит красный индикатор), на контакте №2 так же присутствует напряжение (горит красный индикатор), соответственно лампочка горит.

Рис.19 Сгоревший предохранитель. На контакет №1 есть напряжение (горит красный индикатор), а на контакте №2 напряжение отсутствует (горит зелёный индикатор), соответственно цепь разорвана и лампочка не горит.

Так же и мы проверяли предохранители, которые отвечают за питание ЭБУ, и тот самый предохранитель F36 такую проверку как мы выше описывали не пройдёт, потому как он подлючен к выводу ЭБУ, который по какой-то причине вырабатывает потенциал 13.47. И такой вот проверкой наша контролька покажет, что предохранитель исправный. На 1ом выводе будет напряжение АКБ и индикатор будет гореть красным цветом а на 2ом выводе будет потенциал 13.47 вольт и контролька так же будет гореть красным цветом. Так что друзья, будьте внимательны использую различные контрольно-измерительные приборы. Приведём видео, как же у нас эта проверка выглядела.

Видео 2. Контролька показывает, что предохранитель иправный, а он сгоревший.

Довольно таки странно получается. Ведь если перегорает предохранитель отвечающий за питание форсунок, датчика кислорода или ЭБУ, то такую неисправность легко выявить, просто перестают работать форсунки или, датчик кислорода или ЭБУ не выходит на связь. А у нас получается, что перегорел предохранитель F36, отвечающий за работу ЭБУ и выдаётся ошибка что дроссельная заслонка не может пройти адаптацию, при том при всём ЭБУ спокойно выходит на связь и на дроссельную заслонку подходят все питающие напряжения. Вот и разберись потом во всей этой логике.

После демонтажа «моталки», изолирования проводов и замены предохранителя, дроссельная заслонка спокойно прошла адаптацию и автомобиль вновь стал реагировать на педаль газа. Посмотрим видео процесса адаптации дроссельной заслонки Форд Фокус 2.

Видео 3. Адаптация дроссельной заслонки Форд Фокус 2.

После запуска двигателя и проверки всех параметров мы удалили ошибку P2176, а вот P1000 пока осталась висеть, но это не страшно, ведь после небольшой поездки и проведения внутренних тестов эта ошибка автоматически исчезнет.

Вот так вот из-за одного предохранителя клиент чуть не поменял дроссельный узел целиком, так что перед заменой дорогостоящих элементов всегда проходите грамотную проверку и диагностику и не нужно менять исправную деталь на новую исправную.

Форд Фокус Фан

Чистка дроссельной заслонки Форд Фокус 2 своими руками +видео

Часто, владельцы этой машины сталкиваются с проблемой плавающих оборотов, надостачи тяги, долгого отклика электронной педали газа, провалов при разгоне и тд. Дроссельная заслонка Форд Фокус 2 хотя бы раз-два в период эксплуатации нуждается в чистке. Фокус более привередлив в этом отношении, нежели другие автомобили. Но, к счастью, чистка дросселя Форд Фокус 2 производится очень просто и быстро. Более подвержены этой проблемке ФФ с объемом 1.8 и 2.0 литра. Но, не исключение и 1.6 литровые моторы, как у меня.

Причины сильного засорения заслонки:

Все эти факторы препятствуют пропорциональному обогащению топливной смеси и, как следствие, ведет к нагару.

Для работы, нам понадобится следующий инструмент:

  • Отвертка с плоским лезвием или торцовая головка на 7-8
  • Набор звездочек либо отвертка со сменными наконечниками (звездообразными)
  • Очиститель карбюратора

Средство для очистки карбюратора я выбрал фирмы ABRO под названием Carb & Choke, один из самых распространенных и дешевых, цена — 160 рублей.

Открываем капот. И так, местонахождение агрегата указано на фото ниже…

Отсоединяем патрубок воздуховода с обеих сторон, ослабив хомуты и убираем его в сторону.

Не нужно отсоединять никакие жгуты проводов, отсоединять какие-либо датчики кроме одного — датчика положения дроссельной заслонки. Для этого, нужно плоской отверткой поддеть красный фиксатор датчика и подтянуть его вверх. Этот язычок поднимется на половину, до упора, не пытайтесь его вытащить полностью. Сняли датчик…

Теперь, ни что не мешает снятию дроссельного узла. Он держится на 4-х шурупах под звездочку. Выкручиваем их и снимаем дроссель.

Ни чего страшного, но нагар есть. Раз уж снял — чистить буду до блеска))

Вот тут нам и понадобятся свойства очистителя. Нагар на дроссельной заслонке — это скопление газов из паров масла и бензина. Взбалтываем хорошенько балончик и тщательно промываем всю внутреннюю полость корпуса дросселя.

Самое главное, тщательно промыть торцы заслонки, ведь изменение зазора между этой пластиной и корпусом из-за нагара и ведет к проблемам с холостым ходом двигла.

Обильно промойте с одной стороны, затем, переверните и промойте с другой стороны, пока не засверкает… Очиститель делает это легко.

Заодно, проверьте состояние прокладки под дроссель. Протрите чистой тряпкой из хлопка без ворса внутреннюю часть канал газопотока, предворительно, обильно смочив тряпку очистителем по куда достаете…

Прокладка дроссельного узла должна точно лечь в паз корпуса узла.

Аккуратно и точно установите дроссель на место и затяните саморезы средним усилием. Можно легко провернуть и испортить резьбу, так что, осторожнее… Затем, наденьте датчик и патрубок. Когда заведете, непродолжительное время потроит и, возможно, подымит. Но это нормально. Мозги быстро адаптируют дроссельный блок.

Работа своими руками обходится в цену очистителя и 30 минут времени.

Цена очистки дроссельной заслонки Форд Фокус 2 на СТО обходится от 600-т до 6-ти тысяч рублей! Да-да — 6000 деревянных… Сама промывка обходится до 2000 руб, но, на СТО «мастера» дерут страшные деньги, приговаривая: «Необходима адаптация дроссельной заслонки». Как самому обучить дроссельную заслонку Форд Фокус 2? Да ни как! Ставите на место и мозги сами всему научат… Адаптация нам понадобится в случае замены узла или ее износа. Это слишком большие деньги за несчастное подключение ноутбука с программой.

Цена дроссельной заслонки Форд Фокус 2 в сборе от 4500 до 8-ми тысяч рублей.

Купить узел можно по цене от 2400 рублей без датчика.

Цена датчика положения дроссельной заслонки Форд Фокус 2 — 3 400 рублей в среднем.

Ремонт дроссельной заслонки Форд Фокус 2

  • Ford Focus 2
    • Двигатель
      • Замена ремня ГРМ
      • Инструмент ГРМ
      • Замена муфт VCT
      • Замена бендикса стартера
      • Дроссельная заслонка Форд Фокус 2
    • Трансмиссия
      • Запчасти для замены сцепления
      • Замена сцепления (часть 1)
      • Замена сцепления (часть 2)
      • Замена сцепления (часть 3)
      • Датчик заднего хода Форд Фокус 2
    • Подвеска
      • Сайлентблоки задней подвески Фокус 2
      • Сайлентблоки передних рычагов Форд Фокус 2
      • Ступичный подшипник Форд Фокус 2. Замена
    • Электрика
      • Замена подшипников генератора
      • Ближний свет Форд Фокус 2
      • Аккумулятор Форд Фокус 2
      • Прошивка Форд Фокус 2
      • Подсветка номера Форд Фокус 2
      • Не открывается багажник Фокус 2
      • Моторчик печки Форд Фокус 2
    • Замена бензонасоса Фокус 2
    • Дворники Форд Фокус 2
    • Расширительный бачок Фокус 2
    • ISOFIX для Форд Фокус 2
  • Ford C-Max
    • Вода в салоне C-max
  • Ford Fusion
    • Замена тормозных дисков
    • Универсальные брызговики
    • Замена пыльника ШРУС
  • Opel Astra J
    • Термостат A16XER
    • Cпойлер бампера Astra J
    • Астра j. Запчасти для ТО
  • Mitsubishi ASX
    • Плановое ТО MITSUBISHI ASX
    • Плановое ТО MITSUBISHI ASX часть 2
  • ВАЗ 2112
    • Регулятор давления топлива 2112
  • Полезные мелочи
    • Отзыв о Форд Фокус 2
    • Авто аксессуары с Алиэкспресс
    • Ключи с Алиэкспресс
    • АЗС самообслуживания Лукойл
    • Выкидной ключ КИА Церато
Читать еще:  Фильтр топливный Форд Фокус 2

Дроссельная заслонка Форд Фокус 2

Дроссельная заслонка Форд Фокус 2 нуждается в периодической очистке от маслянистых отложений и нагара. Если этого не делать, то снижается приемистость двигателя. Ухудшается отклик педали газа, а также увеличивается расход топлива.

Данную процедуру считаю необходимым проводить не реже чем один раз в 20 тысяч км пробега. Можно и чаще. Для примера, на своем автомобиле провожу чистку дросселя ежегодно при замене масла и расходников. Это в среднем 11 тыс. км пробега. За такой интервал она не успевает сильно загрязниться, но ведь нам этого и не нужно. Нужно, чтобы двигатель чувствовал себя хорошо.

Снятие дроссельной заслонки

Речь снова идет о двигателе duratec 1,6 115 л.с. ti-vct. На двигателе 1,6 100 л.с. система впуска немного отличается, но сам процесс снятия и очистки тот же самый. Данную процедуру провожу без отключения аккумуляторной батареи. Но если отключите, то хуже не будет. Придется лишь позже настроить стеклоподъемники и автомагнитолу. У меня к тому же стирается информация из памяти автосигнализации об оборотах холостого хода. Приходится по новой записывать для корректного дистанционного запуска двигателя.

Снимаем разъем с датчика расхода воздуха на корпусе воздушного фильтра. Поднимаем вверх красный фиксатор и стягиваем разъем. Ослабляем хомуты патрубка от воздушного фильтра до дроссельной заслонки. Патрубок снимаем. Спереди воздушный фильтр дополнительно удерживается резиновым кольцом. Его поддеваем и снимаем.

Теперь вытягиваем корпус фильтра вверх, преодолевая сопротивление двух резиновых опор. Как только сойдет с места, нужно отсоединить трубку-сапун. Она идет на клапанную крышку. Нажимаем по бокам и стягиваем. Можно помочь отверткой.

Корпус воздушного фильтра снят. Внутри находится фильтрующий элемент.

Вид на моторный отсек без корпуса воздушного фильтра

Теперь снимаем электро разъем с узла дросселя и можно его демонтировать. Здесь разъем с таким же красным фиксатором как и на датчике расхода воздуха.

Дроссельная заслонка Форд Фокус 2 крепится к впускному коллектору на четыре винта с головкой torx T-30. Выкручиваем их по очереди и можно снять дроссель. На фото заслонка имеет загрязнения. Маслянистый налет и небольшой нагар. Также и с внутренней стороны. Это все нужно будет отмыть.

Чем мне нравится данная конструкция у Форда, так это отсутствие всяческих шлангов и полостей с циркуляцией охлаждающей жидкости. При этом никаких проблем с холодным пуском за многие годы эксплуатации автомобиля не замечено.

Вид на отсек со снятой дроссельной заслонкой

Данное отверстие нужно закрыть тряпкой, чтобы туда не попал мусор. Также проследите, чтобы зеленая уплотнительная прокладка не выпала и не потерялась.

Очистка дроссельной заслонки

Для промывки дроссельной заслонки можно использовать любое средство предназначенное для очистки карбюраторов. Я использую спрей купленный в Ленте. Фирма Fillin, артикул FL056. Можно купить в emex.

Наносим средство на заслонку и вытираем чистой тканью. Продолжать нужно до тех пор, пока на дросселе не останется следов нагара и каких-либо отложений. После этого ставим дроссель на свое место и затягиваем.

Обратная сборка

Перед установкой корпуса воздушного фильтра рекомендую располовинить его и заглянуть внутрь. Неплохо будет если выбить пыль из фильтра. Данная операция окажет положительное влияние на поток воздуха поступающего в цилиндры двигателя. Как новый он не станет, но эффективность восстановится.

Теперь устанавливаем на свое место корпус фильтра, подсодиняем с нему сапун. Одеваем кольцо. Ставим на место электро разъемы, защелкиваем фиксаторы. Устанавливаем патрубок и затягиваем хомуты.

Теперь все готово. Никакой адаптации не требуется, чек не загорится. Система управления двигателем сама подстроится под новые параметры поступающего воздуха. А вы лично сможете убедиться как данная процедура положительно повлияет на ощущение от управления автомобилем.

Если же все-таки вам не сильно нравится как работает двигатель, рекомендую проверить свечи зажигания и давление в топливной системе. Успехов в ремонте!

Чистим дроссельную заслонку на Форд Фокус 2: промывка своими руками

Напоминая азы эксплуатации мотора, стоит отметить, что в перечень ключевых задач его входит стабильное функционирование дроссельной заслонки (ДЗ). Она предназначена формировать горючую смесь, контролируя пропорциональный состав воздуха и бензина с дальнейшей подачей их под поршень.

Функции дроссельной заслонки на Форд Фокус 2

То есть, водитель нажатием на акселератор (педаль газа) перемещает заслонку вокруг своей оси, тем самым перекрывая или открывая доступ горючей смеси в камеру сгорания.

Так регулируются обороты , влияя на скорость движения. Нужно помнить, что дроссельный узел работает в среде высоких температур и требует периодической очистки нагара, загрязнений.

Но причиной может стать неисправный датчик положения ДЗ. Это элемент электроники, который за доли секунды определяет угол поворота заслонки. Её положение точно зафиксировано в заводских условиях. Правильное функционирование датчика является также залогом качества работы АКПП и системы зажигания.

Необходимость

Грязный дроссельный узел Фокуса.

Стабильно работая на всех режимах, Форд Фокус 2 исключает механическую связь акселератора с заслонкой дросселя. Функционирует только ЭБУ (электронный блок управления).

Преимущества этого устройства заключаются:

  • Отсутствие механической регулировки.
  • Упрощает корректировку состава топливной смеси с объёмом нагнетаемого горючего в камеру сгорания. Одновременно сопоставляются текущие параметры двигателя с теми, которые заложены в память ЭБУ. В случае неисправности дросселя, включается соответствующий режим скорости с указанием на панели приборов возникшего дефекта, то есть (CHECK ENJINE). Иначе электронный блок управления не успевает корректировать пропорциональный состав, и подавать под цилиндр необходимый объём смеси.

Облегчает обслуживание узла, устраняя:

  1. Низкую динамичность, слабую реакция педали на скорость.
  2. Рывки в момент трогания с места.
  3. Нестабильные обороты, нередко с остановкой мотора.
  4. Низкую приёмистость, особенно на малых оборотах.
  5. Трудный запуск, часто неостывшего двигателя.
  6. Перерасход топлива.

Исключить неполадки можно очисткой дроссельного узла каждые 50–60 тыс. пробега. Но цифры привязаны к условиям эксплуатации.

Промывка дроссельной заслонки на Форд Фокус 2

Суть сводится к тому, чтобы образовавшиеся наросты растворить уайт-спиритом, с последующим удалением грязи кистью или тряпкой (желательно мягкой).

Очистка ДЗ относится к процедуре простой и доступной каждому водителю. Для этого подготавливаются: гаечный и торцевой ключи М8, отвёртка, уайт-спирит. Если нет мягкой щёточки, понадобится чистая ветошь.

Приступая к работе, необходимо:

  1. Остудить двигатель и снять защитный кожух, который крепится 3 выступами (шарообразными).
  2. Разобщить клеммы АКБ (аккумуляторные батареи), чтобы сохранить текущие настройки компьютера.

Промывка дроссельной заслонки Форд Фокус 2

В чем причина популярности

Автомобиль Форд Фокус считается надежным и экономичным транспортным средством. Такую репутацию он заслужил благодаря оптимальному сочетанию технических параметров и стоимости. На самой загруженной трассе ФФ2 выделяется хорошей маневренностью и скоростными возможностями. Еще одна особенность машины заключается в том, что на рынке присутствуют модели, собранные в разных странах. Важным фактором такого производства является то, что комплектующие узлы и агрегаты для автомобиля производятся на одних и тех же предприятиях. Дроссельная заслонка для двигателя может с равной вероятностью оказаться и в Америке, и в Азии, и в Европе.

Как показывают различные исследования и опросы, качество автомобиля мало зависит от географического расположения сборочного конвейера. Каждый водитель может выбрать следующий тип кузова:

  • Седан;
  • Универсал;
  • Хетчбэк 3 двери;
  • Хетчбэк 5 дверей.

Разумеется, в зависимости от комплектации, Форд оснащается двигателем определенной мощности и механической или автоматической коробкой переключения передач. Чем мощнее двигатель, тем выше максимальная скорость. Это известно каждому, точно так же как и то, что чистка определенных узлов должна выполняться по графику.

Назначение дроссельной заслонки

Но при любом внешнем очертании, в автомобиле важен двигатель. И когда начинает не стабильно работать дроссельная заслонка, это значит, что ей требуется чистка. Форд Фокус удобная и надежная машина. Однако в процессе эксплуатации разного рода мелкие неувязки и неисправности. Каждому водителю известно, что камеру сгорания подается воздушно-бензиновая смесь. Чем выше концентрация горючего в смеси, тем большая мощность выделяется при ее сгорании. Нажимая педаль акселератора, водитель регулирует концентрацию этой смеси. По-простому, так сложилось исторически, педаль акселератора называют газом.

Нажимая педаль газа, водитель передает усилие, и дроссельная заслонка приходит в движение. Когда она полностью открыта, в камеру сгорания поступает максимальный объем горючей смеси. Двигатель работает на максимальных оборотах. Постепенно изменяя положение дроссельной заслонки, водитель уменьшает объем горючего поступающего в цилиндры. Таким способом регулируются обороты двигателя и, в конечном счете, скорость движения автомобиля. Форд Фокус хорошо держит дорогу и на нем приятно ездить по любым дорогам. Приятно, когда все узлы и агрегаты находятся в исправном состоянии.

Чистка дроссельной заслонки

Поскольку дроссельная заслонка подвергается воздействию высоких температур, ей требуется периодическая чистка. Приступая к этой процедуре нужно соответствующим образом подготовиться. ФФ2 современная машина, но при этом многие владельцы выполняют мелкий ремонт собственными силами. Вот и чистка относиться к числу достаточно простых операций. Следует подчеркнуть, что приступать к ремонту можно только после того, как неисправность четко определена.

Подготовка к ремонту

Не смотря на то, что чистка считается простой операцией, все инструменты нужно собрать заранее. В работе потребуется торцевой и рожковый ключи на 8. Прямая отвертка. Жидкость для промывки карбюратора. Кисточка или мягкая тряпка. Немного силиконовой смазки. Есть мнение, что можно вместо специальной жидкости для очистки использовать уайт-спирит. Результаты его использования только положительные.

Разборка дросселя

Непосредственно чистка начинается после того, как дроссельная заслонка окажется на виду. Первое обязательное условие — двигатель должен быть остывшим. Следующее действие — отключить клеммы аккумулятора. Затем требуется снять резиновый патрубок. Крепление таких деталей выполняется хомутами. Они рассчитаны на многоразовое использование.

Прежде чем ковырять его отверткой, нужно внимательно разглядеть и понять его устройство.

После того как патрубок снят, от корпуса отсоединяется сама дроссельная заслонка. На этом этапе уже видно на сколько серьезная требуется чистка. Нагар образуется на поверхности заслонки. Но самый важный участок — это внешняя кромка заслонки. Твердые образования в этом месте препятствуют ее свободному ходу. Всю копоть и твердые фрагменты нужно растворить жидкостью с помощью кисточки и удалить мягкой тряпкой. Собственно на этом промывка и заканчивается. Нужно аккуратно собрать дроссель в обратной последовательности. Присоединить клеммы аккумулятора и запустить двигатель. Форд снова готов к движению.

Ford Focus 2 Не Работает Дроссельная Заслонка. (Решено)

#1 sergeeey

  • APC-Пользователи
  • 1243 сообщений
    • Город: АР Крым, пгт.Черноморское
    • Пол: Мужчина

    Ford Focus 2 1.6Л 16КЛ WFOHXXWPDH8R86250 SIM28

    Проблема в следующем. Притянули авто, дроссельная заслонка не реагирует. Единственная ошибка:

    Р2176 — система управления дроссельной заслонкой (ETC) Позиция холостого хода не заучена.

    При включенном зажигании и надавливании пальцем на язычек ДЗ ЭБУ видит нажатие и на сканере четко виден угол открытия/нажатия пальцем, при этом сумма напряжений обоих дорожек в любом положении четко равно пяти. При подачи непосредственно на снятом разъеме ЭБУ напряжения 12в через 21Вт лампочку ДЗ нормально открывается, ток при этом 1.5А, т.е. проблем с ДЗ и проводкой нет. На драйвере управления ДЗ TLE7209-2R на запаралеленых выходах OUT1-6,7 и OUT2-14,15 сидит относительно массы +4.1В, соответственно между собой OUT1 и OUT2 напряжение равно 0. На входах этого драйвера напряжение также почти равно 0. Соответственно обучение не проходит, заслонка даже не колышется ни при включении зажигания ни при запусках адаптации. Если искусственно приоткрыть заслонку (вставляю тонкую проволочку) авто заводится и работает просто отлично!

    Проводку прозвонил, ни на массу, ни на постороннее питание пробоя нет. Везде сопротивление изоляции бесконечно.

    На старом ЭБУ заменен драйвер управления ДЗ. Драйверы менял два штуки новых — результата ноль. Правда драйверы купил на Алиэкспрессе. Куплен б/у ЭБУ точь в точь — результата ноль. Также отлично заводится с проволочкой, а все остальное как выше описано без изменений.

    Есть один интересный момент, если выключить зажигание и оставить проволочку в ДЗ, то система не обесточится, а на ДЗ с частотой 3-4 раза в секунду подаются какие то кратковременные импульсы (меандр), при этом ДЗ не подрабатывает, но если на язычек ДЗ положить палец, то чувствуется, что на него подаются управляющие импульсы. На входе драйвера в эти моменты также присутствуют точно такие же серии импульсов. Если проволочку убрать, то система сразу же обесточивается (ГР отпускает). Все это говорит о том, что проц и драйвер живой. Причем этот ньюанс проявляется на обоих ЭБУ.

    В общем мысли кончились.

    Срочно нужна свежая идея), авто пора отдавать.

    • Наверх
    • Ник или цитата

    #2 x1307

    Вован 8-920-653-88-09. Диагностика и чиптюнинг в Рыбинске

  • APC-Пользователи
  • 8680 сообщений
    • Город: Рыбинск
    • Пол: Мужчина

    Ford Focus Hatchback › Logbook › Форд Фокус 2 Ремонт дроссельной заслонки / Пластиковый болт

    Форд фокус 2 2010 года 1.8 механика

    Ну вот и случилось, как и все любители нового в погоне более стабильной работы двигателя я решил покрутить тот самый пластиковый болт на ДЗ.

    На нем даже грани есть для ключика, в общем так и манит покрутить его. Очень многие встречались с проблемой плавающих оборотов и вибрацией движка на форде, вот и у меня приключилось, только я к нему прикоснулся он мгновенно разлетелся, мне повезло что все внутренности шток и пружинка выпали прямо мне в ладошку. Первая мысль которая меня посетила цена новой дз))))

    Ну а так как новая ДЗ стоит очень дорого, а покупать бу нет желания решил точить болт.

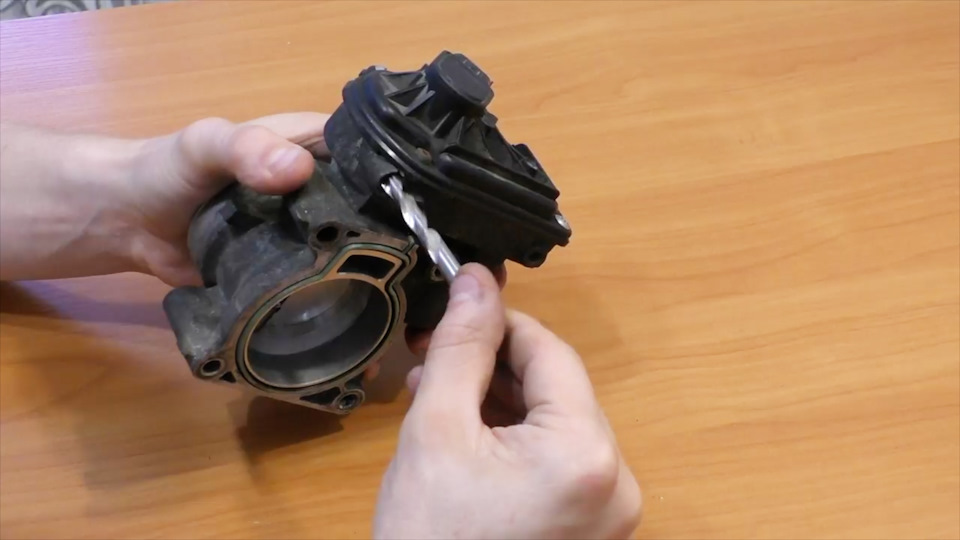

    1) И так, первое что необходимо сделать — это удалить остатки старого болта, для этого берем сверло 8, а также шуруповерт и на малых оборотах высверливаем его.

    2) Далее берем мечик на болт М10 и аккуратно вырезаем остатки фиксатора резьбы из резьбы, шаг резьбы мечика 1.25. После всех этих процедур с ДЗ, необходимо снять крышку с датчиком и хорошенечко продуть шестеренки от остатков старого болта.

    3) Сразу говорю просверлить болт самому не получится, испоганил 10 болтов, а сверла я вообще не считал))
    Ищим токаря.

    4) Идем в любой магазин и покупаем болт М10 и М8, длина М10 5 сантиметров, шаг резьбы 1.25, М8 2 сантиметра, Идем к токарю и даем ему задание.

    5) Необходимо отрегулировать ДЗ. Зажимаем саму ДЗ и начинаем закручивать болт то такого состояния что бы он уперся и начал силой открывать ДЗ, болт должен просто упереться и шток должен войти в болт. Вот этот момент очень тяжело описать, на видео я все показал более наглядно, проще понять.

    Так как все таки у меня есть небольшой опыт с работой ДЗ, хочу сказать сразу, регулировать обороты с помощью этого болта у вас не получится, им можно немножко, совсем чуть чуть отредактировать положение мертвой точки дз, то есть добиться более стабильной работы дз, за счет уменьшения вибрации самой заслонки. Так же если есть возможность желательно заменить пружину, на точно такую же, есть мнение что она уставшая, и именно из за нее заслонка немножко вибрирует, и кол-во поступаемого воздуха в движок постоянно меняется. Если есть вопросы или хотите что то со мной обсудить, то я есть в контакте vk.com/new_world_av

    Дроссельная заслонка Форд Фокус 2 – как почистить электронный узел?

    Работой дроссельной заслонки автомобиля Форд Фокус 2 управляет электронный блок, что позволяет обеспечить такое же точное дозирование воздуха для топливной смеси, как и бензина. Загрязнение этой детали может привести к различным сбоям в работе двигателя. В этом случае ее необходимо почистить.

    Особенности дроссельной заслонки

    Для обеспечения полного контроля работы двигателя на всех режимах производители автомобилей сравнительно недавно стали переходить на электронные заслонки и педали акселератора, которые не имеют механической связи между собой. Компания Форд комплектует такими узлами многие свои модели, в том числе и Форд Фокус 2, начиная с 2005 года. Преимущества электронного регулирования подачи воздуха:

    1. исключает механические регулировки;
    2. упрощается конструкция тех систем, которые при активизации могут или должны «придушить» двигатель (антизанос, антибукс, ABS, курсовая устойчивость и другие), так как реализация необходимых команд осуществляется на уровне программно-электронного взаимодействия блоков;
    3. упрощается ремонт и обслуживание.

    «Побочный эффект» педально-дроссельной эволюции: центральный компьютер авто постоянно сопоставляет реальные текущие параметры работы мотора с ожидаемыми, заложенными в его память. Если ему что-либо «не нравится» (дроссельную заслонку подклинивает из-за загрязнения или ее заменили на другую), то он может записать ошибку с выводом сообщения на панель управления (CHECK ENGINE), а также включит режим частичного ограничения скорости.

    В случае замены заслонки или датчика, стоящего на ней, можно попробовать провести процедуру ее адаптации, выполняемую дилерским сканером IDS.

    Признаки загрязнения детали

    Чаще всего, загрязнение детали сопровождается: дерганьем (рывками) во время трогания; неустойчивыми холостыми оборотами, вплоть до остановки двигателя; снижением приемистости, а также тяги на низких оборотах; затрудненным запуском мотора; перерасходом топлива. Схожие признаки могут проявляться при неисправностях свечей, топливной системы или форсунок Форда Фокус 2.

    Чтобы было меньше сомнений, в чем причина неудовлетворительной работы двигателя, рекомендуется проводить чистку дроссельной заслонки не реже, чем каждые 50–60 тыс. км пробега. Эта величина относительная и зависит от условий эксплуатации автомобиля. Для отечественных реалий ее лучше сократить до 20–25 тыс. км.

    Чистка заслонки автомобиля Форд Фокус 2

    Перед проведением работ необходимо дать двигателю остыть. Затем отсоединяем от АКБ «массу». Это делается не только в целях безопасности, но и для сброса текущих настроек центрального компьютера. Удаляем пыль и грязь с места выполнения работ. Ослабляем хомуты воздушного патрубка, поддев шлицевой отверткой их защелки.

    Снимаем патрубок и осматриваем заслонку. Если она грязная, демонтируем ее:

    1. отверткой вытягиваем в сторону проводов управления приводом заслонки красный язычок блокировки их клеммы (у него ход примерно 5–7 мм и надо постараться не выломать его). При этом надо немного приподнять черную защелку;
    2. оттягивая черную защелку, аккуратно отсоединяем от привода заслонки разъем;
    3. торцевым ключом № 8 выкручиваем 4 болтика крепления;
    4. снимаем заслонку, а с нее – уплотнительную прокладку.

    Чистим заслонку с помощью мягкой тряпки и кисточки (может хорошо пригодиться зубная щетка), используя Уайт-спирит либо специальное средство для очистки карбюраторов (многие хвалят HI-Gear). Затем просушиваем заслонку и наносим на ее ось, по месту, где последняя заходит в корпус, силиконовую смазку. Собираем все в обратном порядке. Чтобы стянуть хомуты, используем пассатижи.

    Чистка дроссельной заслонки на Форд Фокус 2

    03.06.2014 3 654

    Приветствую вас читатели ford-master.ru! Сегодняшняя моя статья продолжит цикл статей о дроссельных заслонках. В прошлый раз мы производили чистку дроссельной на Форд Фиеста, на этот раз нашим пациентом стал всеми любимый Форд Фокус 2.

    Как вы помните из предыдущей статьи, чистка дроссельной заслонки не представляет собой ничего сложного самое главное — добраться к ней и снять. И, так как это не первая статья на эту тему, вдаваться в подробности и описывать признаки и симптомы свидетельствующие о необходимости проведения этой процедуры я не буду. Те, кто не уверен, что причина плохой работы двигателя и плавающих холостых именно в дроссельной рекомендую прочесть предыдущую статью, ссылка приведена выше.

    Для того чтобы почистить дроссельную заслонку Форд Фокус 2 своими силами вам потребуется:

    • Отвертка.
    • Ключ на «8» + торцовый на «8» с удлинителем.
    • Уайт-спирит или специальная жидкость для чистки карбюраторов (например: HI-Gear, или Blue Coral).
    • Ватные палочки, ветошь.

    Чистка дроссельной заслонки FordFocus 2 своими руками

    1. Снимите минусовую клемму с АКБ.

    2. Дайте мотору остыть и сметите лишнюю грязь и пыль с места проведения работы.

    3. Снимаем воздушный патрубок. Для этого используя отвертку подденьте хомут.

    4. После снятия патрубка оцените насколько загрязнена дроссельная заслонка.

    5. На фото стрелкой отмечены места смолистых отложений которые мы и будем отчищать. Нагар на кромке дроссельной также необходимо будет удалить.

    6. Перед тем как почистить дроссельную заслонку Форд Фокус необходимо снять клемму привода дроссельной.

    7. При помощи отвертки отодвиньте красный блокиратор, затем снимите клемму.

    8. Ключом на «8» выкрутите шпильки, для того чтобы открутить нижние шпильки потребуется торцовый удлинитель.

    9. Снимите дроссельную заслонку и оцените масштаб работ.

    10. Перед тем как приступить к чистке заслонки, снимите прокладку.

    11. Процесс чистки прост — смачиваем поверхность и аккуратными движениями пытаемся снять всю «черную гадость» с заслонки. Чистим с одной и с другой стороны, после чего все тщательно протираем и оставляем сушиться.

    После завершения все собирается в обратном порядке. Не забудьте одеть клемму АКБ, а также подключить питание дроссельной заслонки.

    Как почистить дроссельную заслонку Форд Фокус 2 видео:

    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
