Птф Форд Фокус 3 замена

Как заменить лампу птф на Ford Focus 3

Если у вас перегорела лампа противотуманной фары на вашем Ford Focus 3 то совсем не беда, так как заменить ее не составит труда даже у начинающего автолюбителя. В птф установлены лампы H11 12v/55W точно такие же как у большинства автомобилей, потому проблем с покупкой ламп возникнуть не должно. В той инструкции я расскажу вам какие лампы лучше выбрать и как их заменить самостоятельно.

Какие лампы выбрать для замены

Как правило в птф с завода устанавливаются лампы фирмы Osram. Стоимость оригинальной лампы H11 12v/55 Osram около 500 рублей и выше. Эта лампа с увеличенным сроком службы и служит она 2-3 года. В зависимости от ваших предпочтений, в птф можно установить либо идентичную лампу или другие типы:

  • Лампы с увеличенным сроком службы Long Life
  • Лампы с увеличенной яркостью +100 +150% света
  • Лампы с эффектом ксенона 5000к
  • Светодиодные лампы или ксенон

Определитесь какие вам нужны лампы, чтобы светили ярко, но ресурс у таких ламп меньше. Чтобы служили долго, но светят они хуже. Лампы 5000к светят ярко белым светом, выглядит красиво, но на мокром асфальте такие лампы не видно.

Светодиодные лампы, которые хорошо освещают дорогу появились относительно недавно, однако уже зарекомендовали себя. При покупке качественных LED ламп, дорогу они освещают лучше.

Лампы с увеличенной яркостью

  • ДиаЛУЧ H11-12-55 +90% PGJ19-2 Megalight Ultra PR от 850 руб.
  • KOITO H11-12-55 Вт (100 Вт) Other Brand цена за комплект от 2000 руб.
  • OSRAM H11-12-55 +110% NIGHT BREAKER UNLIMITED от 1700 руб компл.

Стандартные лампы

  • KOITO H11-12-55 0110K от 450 руб.
  • GE H11-12-55 53110 от 490 руб.
  • MTF H11-12-55 +30% Standard Long Life HS1211 от 300 руб.
  • OSRAM H11-12-55 64211 от 470 руб.
  • PHILIPS H11-12-55 +30% Vision 12362PRC1 от 450 руб.
  • VALEO H11-12-55 Standart 032525 от 450 руб.

Лампы с увеличенным сроком службы

  • NARVA H11-12-55 LONG LIFE 48078LL от 490 руб.
  • PHILIPS H11-12-55 LLECO VISION 12362LLECOC1 от 550 руб.
  • OSRAM H11-12-55 +60% SILVERSTAR 2.0 (2-хкратный ресурс) от 1300 руб.

Менять одну лампу или сразу пару

Достаточно часто задают вопросы о том, следует ли менять обе лампы или только одну. Если установлены еще заводские лампы, либо ранее вы производили замену сразу пары ламп в одно время, ресурс у них как правило одинаков. Если сгорела одна лампа, вторая может сгореть с интервалом от недели до месяца.

При покупке ламп с увеличенной яркостью, они меняются парами, думаю то понятно всем.

Инструкция по замене ламп в птф Фокус 3

Замену можно произвести двумя способами — первый способ — со снятием нижнего защитного фартука и части защиты. Второй способ более простой — через верх со снятием фары. Второй способ более простой, так как снимается фара на Фокусе 3 достаточно легко.

Если менять лампу/лампы через низ, вам потребуется ключ звездочка Торкс Т30 и плоская отвертка.

Первый способ замены ламп в птф

Загоняем автомобиль на смотровую яму или эстакаду. С помощью ключа звездочки Торкс Т30 откручиваем крепления нижнего брызговика и отгибаем его.

Аккуратно рукой пролезаем в образовавшееся паз и поворачиваем на пол оборота лампу. Отсоединяем штекер от лампы и производим замену на новую.

Сразу скажу, подлезть к противотуманной фаре неопытному человеку будет проблематично.

Второй способ замены лампы в птф

С помощью звездочки, либо плоской отвертки откручиваем болты крепления фары, вынимаем ее из пазов и отсоединяем колодку проводов.

Затем рукой необходимо подлезть к противотуманной фаре и на пол оборота повернуть перегоревшую лампу. Вытащить ее на верх и аккуратно отсоединить штекер.

Далее берем новую лампу, защелкиваем штекер на лампе и устанавливаем обратно в птф.

Если устанавливаете светодиодные лампы, обратите внимание на блочки стабилизатора, если таковые есть. Их лучше заизолировать, чтобы в них не попадала вода, а заодно и контакты от колодки до лампы.

Похожие Статьи:

  • Как заменить лампу противотуманной фары Toyota Corolla 150
  • Как заменить лампу противотуманной фары Chevrolet Cruze
  • Лампа ближнего света Toyota Camry V50

Поделиться «Как заменить лампу птф на Ford Focus 3»

Какие лампы стоят в противотуманках Ford Focus 3 и как их поменять — выкладываем по полочкам

Для замены лампы ближнего света на Форд Фокус 3 нужно снять фару и резиновый пыльник с обратной стороны корпуса. Из-за простоты конструкции для проведения работ не требуется иметь навыки механика и использовать специальные инструменты.

Замена ламп фар Форд Фокус 3: исходные данные

В зависимости от особенностей фары и ее предназначения отличаются и типы используемых ламп. На Форд Фокус 3 устанавливаются такие типы лампочек:

  • дальний свет – лампа H1;
  • ближний свет – H7;
  • передние габариты — W5 W;
  • передние и задние поворотники – PY21W;
  • ПТФ – H11;
  • боковые поворотники – WY5W;
  • сигнал стоп — P21W;
  • задние противотуманки – P21;
  • лампа света задней передачи – W16W;
  • для подсветки номерного знака — W5 W;

Подсветка дополнительных стоп-сигналов выполняется при помощи светодиодов.

Перегорание любой из ламп – повод для обращения на СТО, для определения причины неисправности, ведь простая замена лампы ПТФ Форд Фокус 3 или другой из перечисленных не всегда помогает восстановить работоспособность фары. Иногда для устранения неполадки требуется серьезная диагностика и сложные ремонтные работы, которые могут быть проведены только в условиях автомастерской.

Описание оптики

Лампа ближнего света Ford Focus 3 установлена в отдельный модуль. В зависимости от исполнения и типа комплектации за ближнее освещение отвечает галогеновая деталь или ксенон.

В базовых исполнениях автомобиль комплектуется галогеновыми лампами. С завода в Фокусе стоят элементы от производителя Osram. Прежде чем приобрести оригинальную деталь с надписью Ford, следует поискать световой элемент от официального поставщика: его стоимость существенно ниже.

В фарах Фокуса используются следующие типы лампочек:

  • габариты – W5W, 55 Вт;
  • дальний – H1, 60 Вт;
  • ближний – H7, 55 Вт;
  • поворотники – PY21W, 21 Вт.

В богатых комплектациях с биксеноновой линзой стоят газоразрядные источники с обозначением D3S на дальний и ближний пучок света.

При покупке следует учитывать цоколь, фирму изготовителя и мощность детали. При монтаже более мощной лампы возможен перегрев отражателя и его оплавление.

Замена ламп ПТФ Фокус 3: предварительные сведения

Одной из важных систем оптики любого автомобиля являются лампы противотуманного освещения, которыми оснащаются современные автомобили. Они обеспечивают безопасность движения при плохой видимости на дороге – снег, дождь, туман.

Особенность данного вида оптики состоит в том, что падающий от приборов свет не поддается кристаллизации от наличия капель влаги в воздухе. Обычным местом расположения ПТФ является передний бампер автомобиля, ниже головного освещения.

Особенности эффективности ПТФ таковы:

  1. В зависимости от предпочтений водителя может быть выбран белый или желтый цвет ламп.
  2. Особенностью освещения ПТФ является падение света в небольшое расстояние между полотном дороги и туманом. При этом не происходит рассеивание пучка света в капельках висящих в воздухе, а выполняется полноценное освещение дороги.
  3. Луч света противотуманки имеет достаточную ширину и для освещения боковой части полотна, что позволяет использовать данные фары и для езды по извилистой дороге.
  4. Противотуманные фары, особенно желтого цвета хорошо бросаются в глаза в условиях плохой видимости, и сразу заметны для других участников дорожного движения.

Широкий горизонтальный луч, идущий от ПТФ, плотно прижат к полотну дороги, и не отражается от капель дождя или тумана.

Интересно! Некоторые модели Форд Фокус 3 оснащаются противотуманками с функцией углового освещения, работа которых зависит от угла поворота руля, или их зажигание происходит при включении поворотника.

В качестве ламп для ПТФ могут использоваться:

  • галогенные;
  • газонаполненные;
  • ксеноновые.

Выбор всегда зависит от предпочтений водителя.

Какие лампочки стоят на Форд Фокус 3

Прежде чем менять какие-либо лампочки, необходимо купить новые. Однако для этого необходимо знать два основных критерия: их модель и мощность. Отклонения по мощности могут привести к проблемам в электрической сети транспортного средства. Всю необходимую информацию по лампочкам в Ford Focus 3 вы найдете в следующей таблице:

Лампочка заднего хода

Подсветка номерного знака

Также обратите внимание, что в машине используются галогенные фары с цоколем Н7 и Н1 для ближнего и дальнего света соответственно. Если планируется устанавливать освещение с би-ксеноновой линзой, то водителям потребуется уже купить изделия с маркировкой D3S (ближний/дальний свет).

С этой таблицей вы сможете без проблем купить все необходимое освещение и не беспокоиться о совместимости лампочек. Цена продукции варьируется от нескольких сотен до тысячи рублей. Перед покупкой обязательно осмотрите упаковку товара. Все надписи должны быть четко видимы. Низкое качество упаковки может свидетельствовать о том, что вам попалась поддельная продукция. Также осмотрите саму лампочку на наличие дефектов и повреждений.

Оригинальная продукция гарантировано совместима с вашим автомобилем, но ее стоимость часто становится неподъемной для водителей. Появляется соблазн купить более дешевые аналоги китайского или корейского производства. При этом будьте готовы столкнуться с некоторыми проблемами:

  • искажению светового потока;
  • ослеплению встречных водителей;
  • быстрое помутнение фар;
  • короткий срок работы.

В итоге, конечно же, вам придется переплачивать из-за частой замены дешевых и некачественных лампочек.

Как выбрать лампу

Чтобы выбрать подходящую деталь, можно воспользоваться следующими способами:

  1. Снять образец из фары и прийти с ним в магазин для покупки точно такого же.
  2. Предоставить сотруднику магазина уникальный номер кузова Фокуса для подбора подходящей детали.
  3. Самостоятельно найти запчасть в интернет-магазинах со встроенными каталогами.

Самым верным и безопасным решением станет подбор лампы по снятому образцу. В некоторых каталогах допущены ошибки, а продавцы могут не опознать комплектацию автомобиля и предложить галогеновую лампу вместо ксеноновой.

Выбирая лампочку ближнего света для Форд Фокус 3, можно доверять следующим производителям:

  • Osram;
  • Koito;
  • MTF;
  • Philips;
  • Narva;
  • Bosch;
  • IPF.

Для увеличения яркости и дальности пучка света следует подбирать варианты с приставкой Night Breaker, X-treme Vision, Ultra. К деталям с повышенной температурой света в 4300 К относятся серии ламп с приставками Diamond Vision, Whitebeam, Night Breaker. Лампочки с увеличенным сроком эксплуатации обозначаются как Long Life.

При покупке световых элементов не стоит экономить на производителе. Неизвестные фирмы зачастую не проводят должных проверок при изготовлении и не могут обеспечить оптимальные параметры пучка света и яркости.

Повышенная мощность питания оказывает негативное воздействие на проводку Фокуса и может оплавить внутренние элементы фары. В ближнем модуле используется строго 55 Вт для галогена и 35 Вт для ксенона.

Замена поврежденного элемента

Специфических инструментов для замены ламп переднего света на Форд Фокус 3 не понадобится:

  • перчатки;
  • отвертка с длинным наконечником;
  • шестигранник на 6 миллиметров;
  • новые лампы;
  • гаечный ключ на 12 мм.

Перед началом работ следует помыть автомобиль. Это сделает замену деталей приятнее, а грязный бампер не испачкает одежду. Перчатки нужны, чтобы не повредить руки об инструмент или детали кузова.

Замена лампочки ближнего света:

  1. Заглушить двигатель, открыть крышку капота и зафиксировать ее с помощью металлической тяги.
  2. Отсоединить минусовой контакт с аккумулятора, чтобы предотвратить случайное замыкание.
  3. Открутить 2 крепежа фары ФФ3 с помощью шестигранника.
  4. Отверткой нажать на две удерживающие защелки в нижней части фонаря. Увидеть их можно на задней панели оптики.
  5. Аккуратно потянуть фары наружу.
  6. Отсоединить разъем питания.

Производители Фокуса позаботились о быстром снятии фары, чтобы безопасно и в удобном месте заменить перегоревшие детали. Фару следует положить в багажник или на стол с мягкой тканью.

Для дальнейшей разборки и демонтажа перегоревшей запчасти следует:

  1. Аккуратно демонтировать пыльник с корпуса фонаря.
  2. Нажать на усики для ослабления фиксации зажима.
  3. Вынуть лампу.
  4. Установить новый элемент.
  5. Зафиксировать в правильном положении до щелчка.
  6. Вернуть пыльник на место.

Фару третьего Фокуса с замененной запчастью следует тщательно промыть и установить в посадочное место. Во время монтажа оптику нужно защелкнуть в пазы и прикрутить двумя болтами с помощью шестигранника.

Во время снятой оптики следует проверить лампы в противотуманных фарах. Их легко заменить сверху из отверстия под основные фонари. В ПТФ Фокуса устанавливаются лампы H11 на 55w.

Во время проведения работ важно соблюдать осторожность и не касаться колбы. Это существенно снизит заявленные часы работы детали и приведет к лишним затратам.

Замена ламп ПТФ Форд Фокус 3

Правильно выполнить замену ПТФ самостоятельно не всегда возможно, так как в условиях автосервисной мастерской для этого используется специальный инструмент. А для регулировки угла падения света и уровня освещения применяется специализированное оборудование. Кроме того, для выполнения замены автомобиль следует загонять на смотровую яму или подъемник, для получения доступа к месту установки.

На СТО процесс замены противотуманых ламп происходит в такой последовательности:

  • снимаются крепежные элементы, которые фиксируют противотуманную оптику;
  • демонтируются поворотные механизмы и обводные рамки;
  • снимается корпус ПТФ, а штатное место для установки нового элемента очищается от пыли и грязи, скопившихся в процессе эксплуатации;
  • производится установка новых элементов оптики, с учетом необходимости установки новых уплотнительных элементов;
  • правильная сборка конструкции в обратной последовательности.

При замене противотуманных ламп Форд Фокус 3 всегда стоит учитывать рекомендации производителя, в соответствии с которыми выполняются все ремонтные работы, а также производится выбор новых комплектующих для автомобиля.

Неправильное выполнение замены или любых ремонтных работ с осветительным оборудованием, может стать причиной неисправности электрики автомобиля. От правильно отрегулированного угла падения света ПТФ будет зависеть и качество освещения при тумане, и во время дождя. А сам процесс регулировки требует наличия специализированного оборудования.

Высокие требования к электроизоляции и гидроизоляции также учитываются при установке.Их нарушение может повлечь быструю поломку элементов. Поэтому устранение проблем с оптикой лучше доверить профессионалам.

Опытные автоэлектрики, знающие тонкости и особенности Форд Фокус 3 сделают замену в самые кратчайшие сроки и на высшем уровне с гарантией!

Регулировка

После того как поменяли сгоревшие детали, требуется настройка оптики Фокуса. Регулировка фар с галогеновыми лампами не отличается от ксенона.

Для настройки необходимо посетить специальный сервис или выполнить все действия самостоятельно. Перед корректировкой подготавливают автомобиль:

  • очистить багажник;
  • проверить давление в колесах;
  • наполнить полный бак топлива.

Регулировка осуществляется следующим образом:

  1. Фокус устанавливается перед стеной на ровном асфальте на расстоянии в 3 метра.
  2. На стене отмечается высота от асфальта до ламп горизонтальной линией.
  3. Также отмечается центр и расстояние между центром луча в 1270 мм.
  4. Одна из фар накрывается плотной тканью или газетой, а вторая настраивается по отметкам с помощью регулировочных винтов шестигранником на 7 мм.
  5. Светотеневая полоса должна быть ниже горизонтальной отметки на 35 мм. Дополнительно можно начертить эту линию на схеме.
  6. Аналогичные действия повторяются с другим фонарем.

После корректировки луч не должен выходить за пределы отметок на стене. Таким образом, достигаются практически эталонные параметры, которые отвечают за безопасную эксплуатацию Фокуса. Регулировка ПТФ после установки ламп, как правило, не требуется.

Самостоятельная замена световых приборов в фокусе не занимает много времени и не требует сложных технических инструментов. После регулировки оптика не будет ослеплять других участников движения и обеспечит должную безопасность во время вождения.

Читать еще:  Как разобрать ключ зажигания Форд Фокус 2

Замена лампочек в ПТФ на Форд Фокус III в домашних условиях

Всем привет. Сегодня на farainfo.ru, в рубрике «Ремонт» расскажу о том, как заменить лампы в противотуманках на третьем Фокусе. Как всегда, статья будет представлена в виде пошаговой инструкции и подкреплена фотоматериалами для того, чтобы вы могли без труда повторить данную процедура самостоятельно.

Лампочки в ПТФ перегорают не часто, так как «туманки» используются довольно редко, хотя есть любители ездить с включенными противотуманками в любое время суток, независимо от погодных условий. Страдают противотуманные фары, как правило, от двух вещей, первое — это камни, и второе — влага. Слишком низкая посадка и хрупкая конструкция нередко приводят к тому, что фары повреждаются камнями, летящими из-под колес попутных и встречных авто. Что касается влаги, то здесь также большую роль играет расположение туманок. Езда после или во время дождя приводит к тому, что ПТФ просто заливает, и если конструкция фар несовершенная, то часть влаги проникает во внутрь фар, в результате чего лампы перегорают.

Выход лампочки из строя — всегда неприятен, однако по сравнению с разбитой фарой или той же ПТФ — это мелочи жизни. Замена лампочки в противотуманке на Ford Focus несложная процедура, при условии, что вы знаете последовательность действий и у вас есть все необходимые для этого инструменты.

Для работы необходимо подготовить:

  1. Домкрат;
  2. Отвертку TORX «30»;
  3. Лампу H11.

Пошаговая инструкция о том, как заменить лампочку в противотуманке на Фокус 3

  1. Первым делом необходимо слегка поддомкратить передок автомобиля, для обеспечения доступа к туманке. Не забудьте затянуть ручник и установить противооткатные упоры под колеса.

  1. Далее, используя отвертку TORX «30», откручиваем винт крепления пластиковой защиты двигателя как показано на фото. Если вам будет недостаточно пространства для произведения замены, можете открутить еще несколько винтов.

  1. Теперь аккуратно отгибаем пластиковую защиту, тем самым обеспечивая себе доступ к противотуманной фаре.

  1. Когда у нас образовался доступ к ПТФ, можем приступать к извлечению лампы. Для этого поворачиваем патрон против часовой стрелки и достаем лампу вместе с колодкой питания.

  1. Приподнимаем фиксаторы и достаем старую лампочку из гнезда. На ее место устанавливаем новую. Во время установки не рекомендуется прикасаться к стеклянной колбе лампы.

  1. Установите лампу на место, проверьте работает ли она и все ли вы сделали правильно. После чего соберите все в обратной последовательности и не забудьте опустить авто с домкрата.

Как видите, ничего сложного здесь нет, главное — соблюдать последовательность и быть аккуратным. У меня все, спасибо за внимание, до встречи на ФараИнфо.

Делитесь ссылкой на статью с друзьями, этим вы поможете развитию нашего сайта. Заранее благодарен!

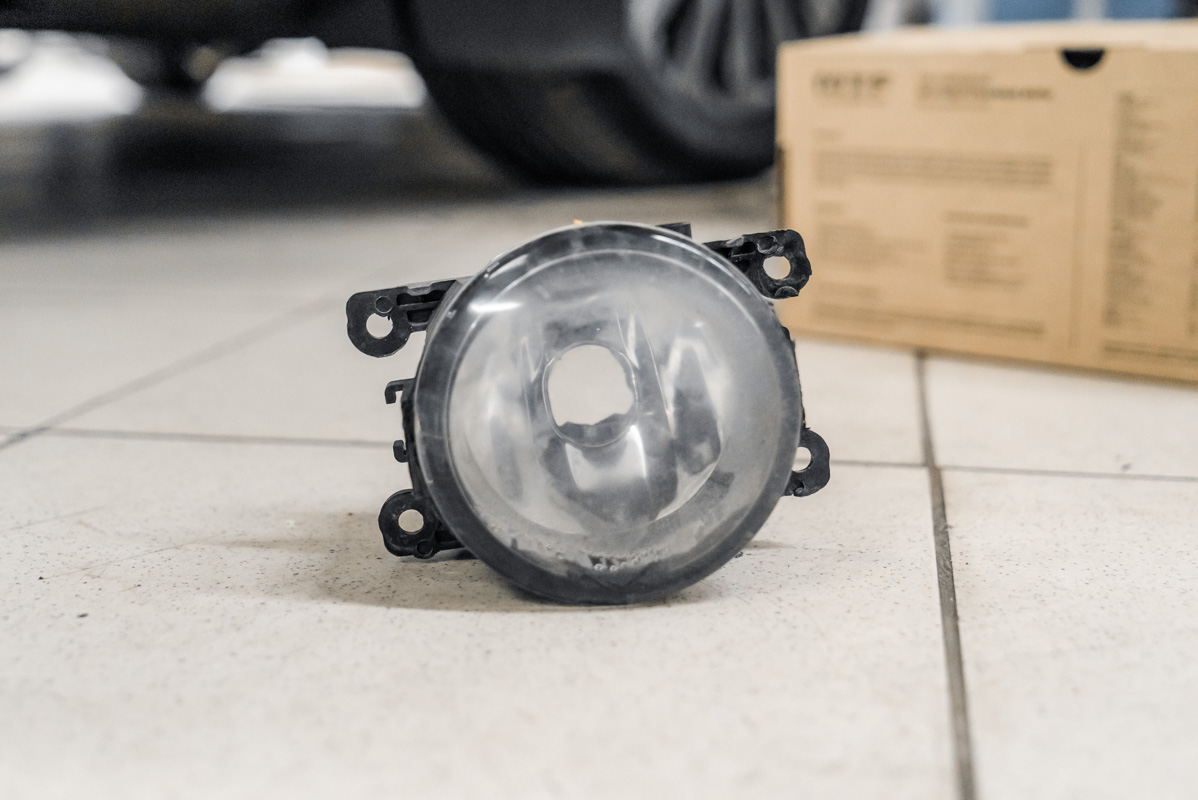

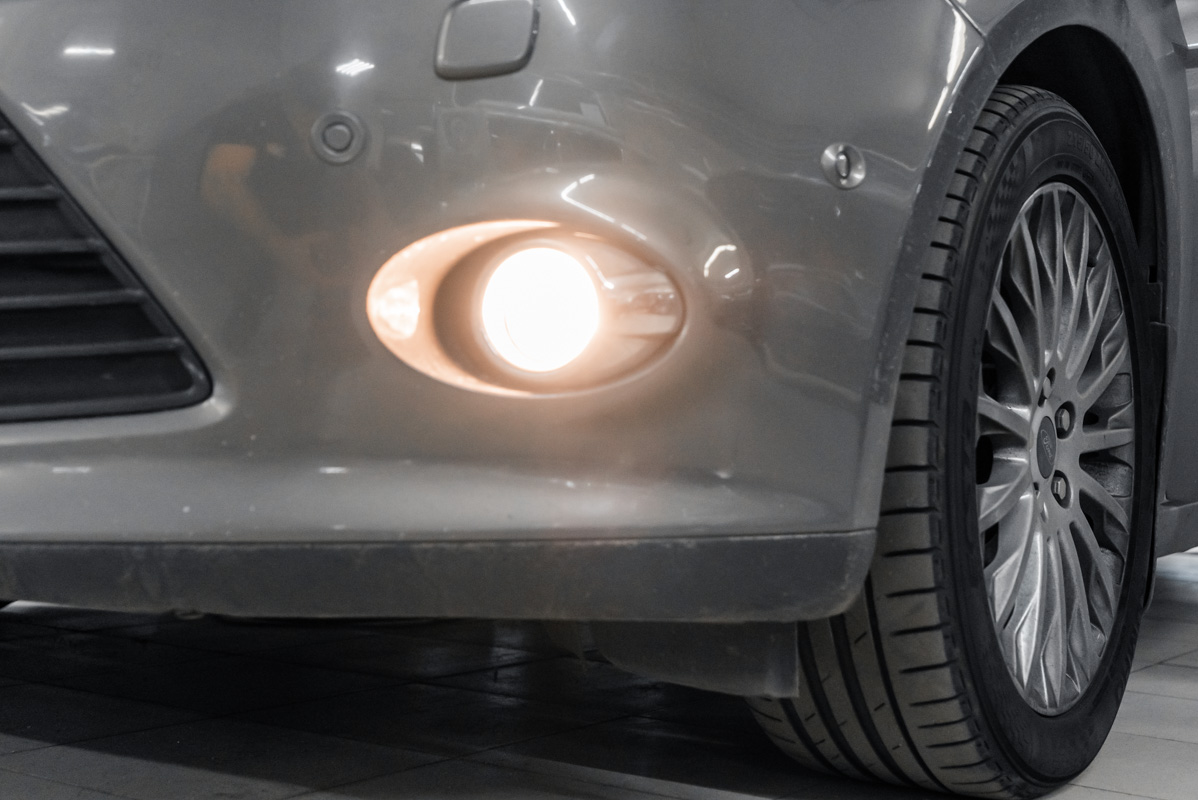

Замена штатных ПТФ Ford Focus 3 / Форд Фокус 3 на светодиодные

Второй материал, посвященный автомобилю Ford Focus 3, который заехал в наш автосервис на «Мельникова, 5» под конец 2019 года: ранее мы поменяли линзы в фарах, теперь же мы заменим штатные ПТФ на LED. Галоген в противотуманках больше не популярен – теперь в тренде светодиодные лампы или модули, которые генерируют чисто-белый свет при гораздо большей яркости, чем у заводских ламп. В данном кейсе мы установим противотуманные модули MTF-Light FOG 5000K.

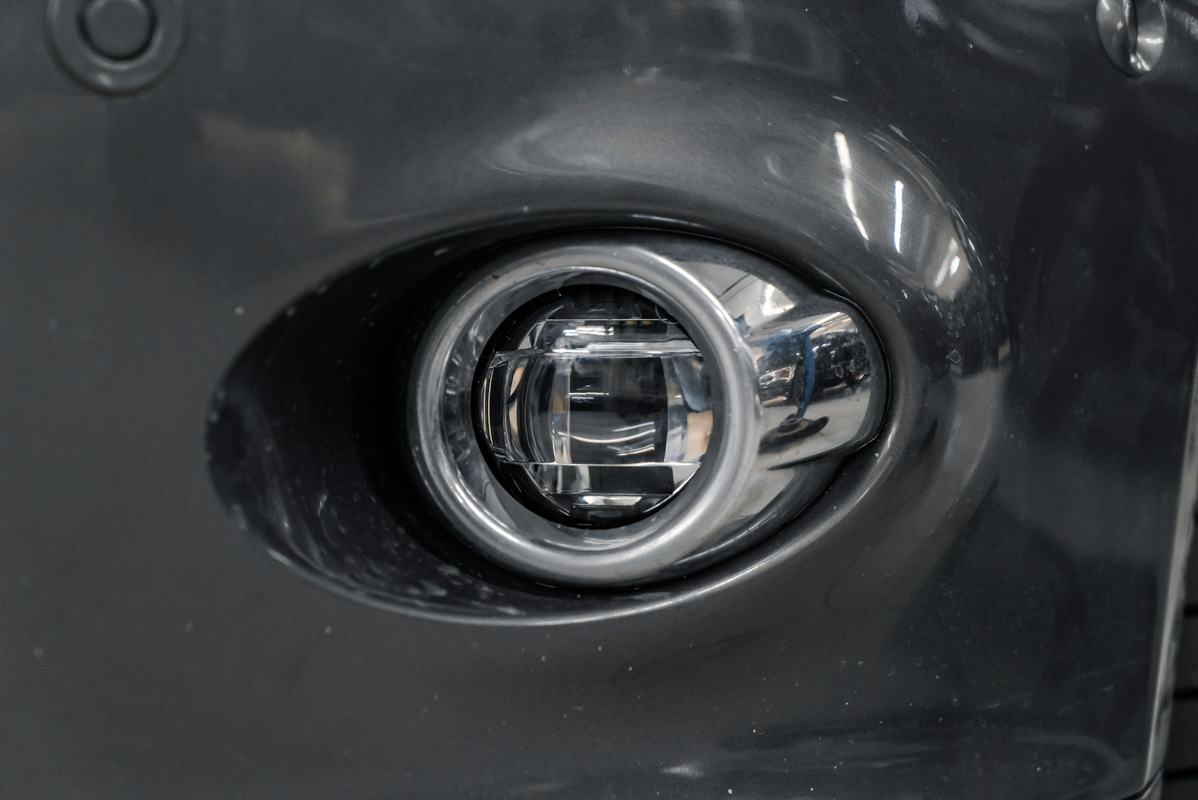

Светодиодные противотуманки MTF-Light FOG 5000K являются OEM-деталями, следовательно, подразумевают штатную замену без доработки посадочных мест или электросети автомобиля. Данные ПТФ светят ярко-белым светом, до которого ни одна галогенная лампа не сможет даже приблизится в плане яркости. Подобные противотуманные фары отлично рассеивают тьму, также их можно использовать в качестве ДХО, так как они потребляют питания аккумулятора меньше, чем газовые лампы.

Замена заводских ПТФ Форд Фокус 3 на светодиодные не требует полного демонтажа бампера – работа выполняется через подкрылки, так что по времени мы справились за 40-50 минут, удалив штатные галогенные противотуманки, установив на их место светодиодные модули MTF-Light FOG 5000K, выставив в корректное положение, добившись таким образом распределения света перед автомобилем на уровне асфальта.

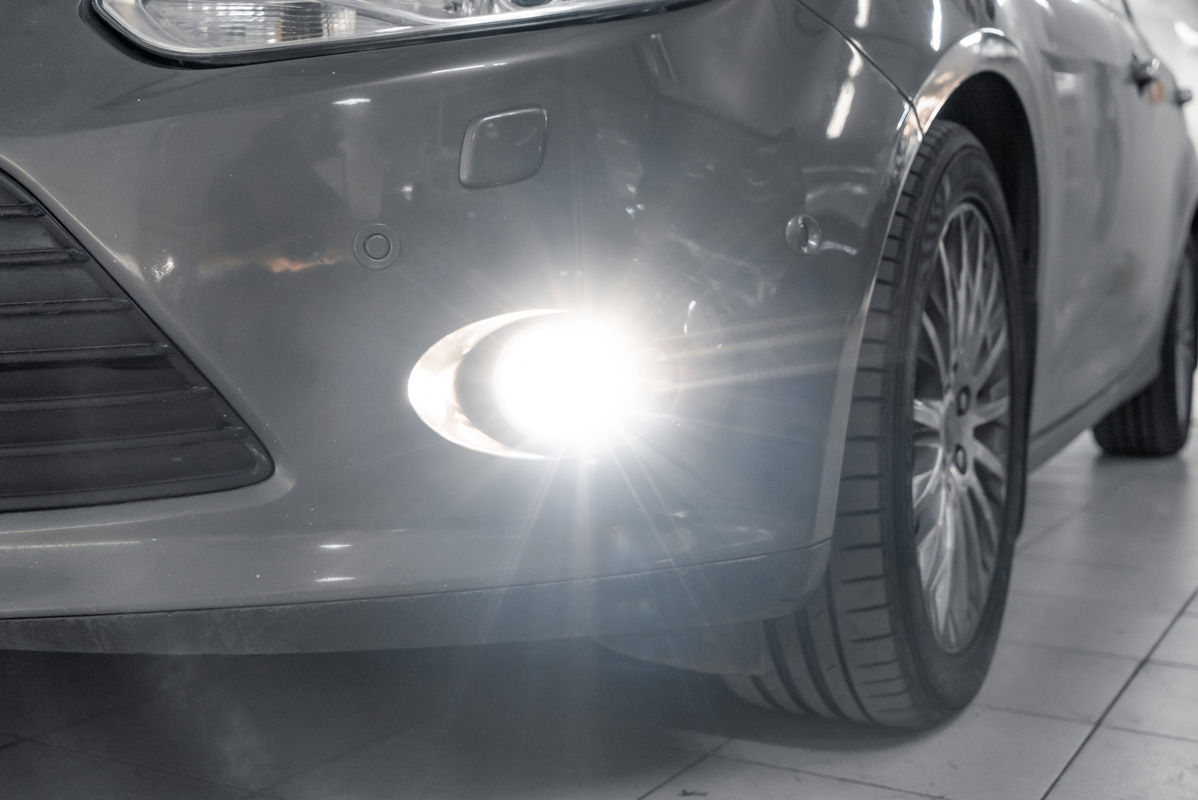

Разумеется, после работы фиксируем итоговый свет светодиодных противотуманных фар Ford Focus 3 – светотеневая границы стала плотней по сравнению с исходным галогенным вариантом, она шире и ровней, света от светодиодных ПТФ MTF-Light FOG 5000K много, так что и качество освещения дорожного полотна значительно возрастет. Да и про эстетику забывать не стоит – белый свет фар смотрится красивей стандартного желтого, особенно на темном кузове.

Профессиональное дооснащение автомобиля

Мы в своем автосервисе предлагаем широкий спектр услуг по установке дополнительного оборудования для автомобилей: автосвет, автосигнализации, автозвук, тонирование, а также ателье и техническое обслуживание.

У нас работают только профессионалы – наши техники способны реализовать оперативно и качественно любую задумку клиента в плане детейлинга авто.

Время работы
3 часа

Для записи звоните
+7(495) 432-33-73

Птф Форд Фокус 3 замена (видео)

Рекомендуется отрегулировать световой пучок, добившись оптимальной работы светового оборудования. Придерживайтесь предлагаемого алгоритма и процедура, пройдёт успешно. Внимательно отнеситесь к фиксации проводки во время установки компонента в нишу и обратной сборки.

Как снять противотуманки на Ford Focus | Пособие автомобилиста

В сегодняшней публикации речь пойдет о самостоятельной замене противотуманной фары на Ford Focus четвертого поколения. Для снятия фары из инструментов вам понадобится только отвертка с наконечником торкс ну и, конечно новая ПТФ. В моем случае была куплена запчасть производителя Hi-Drive, ее каталожный номер FL-732.

Чтобы добраться до крепления ПТФ Ford Focus и без проблем ее демонтировать необходимо сначала снять фару головного света. Она крепится двумя саморезами торкс, открутив которые можно снять корпус фары и отложить ее в сторону.

После этого рукой находим внизу патрон противотуманки, проворачиваем ее на 90 градусов и вынимаем его вместе лампой.

Теперь откручиваем саморезы переднего крепления подкрыльника, немного отгибаем его, чтобы пролезла рука, после чего вынимаем корпус противотуманки, она крепится пружинными защелками, и на ее место устанавливаем новую.

Похожие публикации:

Предварительная подготовка

Противотуманку подменяют, используя последующие материалы с инструментами:

  • Гаечные ключи.
  • Отвёртки.
  • TORX T 20.
  • Перчатки – тканевые.
  • ПТФ – 1209177.

Нужно установить Форд Фокус над смотровой ямой как еще его называют на сухой ровненькой площадке.

Как заменить ПТФ на ФФ3

Так что заранее приобретите комплект противотуманных фар, в нем должны быть также специальные окантовки, если их нет — докупите. Новые ПТФ идут в комплекте с блоком управления, который должен быть установлен в салоне, но так как у вас он уже стоит, то блок вам не понадобится. Поэтому вы можете поехать на любую разборку транспортных средств и попробовать приобрести недостающий фонарь там. В общем, подготовив все, что вам потребуется, можно приступать к замене.

1. Осуществите демонтаж разбитой ПТФ

2. Демонтируйте фару для доступа к гнезду ПТФ

3. Установите новую «противотуманку»

  1. В первую очередь откройте капот авто. Разбитый ПТФ необходимо демонтировать, убрав все стекла, делайте это аккуратно. Также потребуется демонтировать и саму фару. Используйте гаечные ключи для того, чтобы выкрутить винты, которые крепят фару. Отложите ее в сторону.
  2. После этого необходимо произвести монтаж новых (или новой) противотуманных фонарей. В первую очередь вы попробуете установить ПТФ через подкапотное пространство, но спешим вас предупредить о том, что у вас этого не выйдет. Чтобы установить «противотуманки», придется снимать защиту картера мотора. Сделав это, вы без проблем установите ПТФ на место старых или старой.
  3. Когда установка завершена, нужно также установить декоративное кольцо. Из салона проверяется работоспособность элементов. Может случиться такое, что блок управления откажется воспринимать новую ПТФ, тогда вам придется менять и вторую, после чего устанавливать новый блок в салоне автомобиля.
  4. Если все в порядке, то остались только детали. Вам потребуется обновить программное обеспечение бортового компьютера, это в том случае, если фары не будут включаться. Разумеется, эту процедуру можно попробовать произвести самостоятельно, но мы все-таки порекомендуем вам обратиться за помощью к специалистам. Это могут быть мастера на СТО или у официального дилера. Желательно, чтобы они специализировались на диагностике и обслуживании машин Форд.
  5. После этого вся сборка происходит в обратном порядке, фары устанавливаются на место. Как видите ничего сложного в этом процессе нет.

Схема проведения процедуры

Работа начинается с открывания капота и откручивания крепёжных винтов, фиксирующих головную фару. Головной элемент отводится в сторону, отключать его от проводки необязательно. Довольно получить доступ к корпусу оптического элемента Форда Фокус.

Замена противотуманной лампы Форд Фокус 3

Замена лампы в противотуманной фаре Ford Focus 3 (2012, седан) рассматривается в данном фотоотчете. Чтобы поменять лампу своими руками, понадобится звездочка Торкс Т30. Если поддомкратить авто и установить подпорки — замена будет куда удобнее.

Как поменять противотуманную лампу на Фокус 3

Первым делом для замены лампы в ПТФ Форд Фокус 3, надо поддомкратить машину, установить подпорки, и заглянуть под бампер. Выкрутить винт звездочкой Т30 и отогнуть брызговик. Возможно, на других Фокусах 3 будут еще винты и другие крепежные элементы, но в данном случае оказалось достаточно выкрутить один винт. После этого можно увидеть лампу противотуманки.

Далее надо повернуть патрон лампы на четверть оборота и вытащить лампу из фары. Аккуратно приподнять фиксаторы и отсоединить лампу от разъема питания.

Нельзя касаться пальцами стекла новой галогенной лампы, чтобы не оставить следов, которые приведу к скорому перегоранию. Очистить лампу можно салфеткой, смоченной спиртом.

Затем вставить новую лампу в корпус фары, повернуть уже на четверть по часовой, и подсоединить разъем питания. Стоит сразу же проверить новую лампу, а потом установить на место брызговик и закрутить винт.

Номер противотуманной лампы на Фокус 3

Для противотуманки Форд Фокус 3 устанавливают лампы h21, производства Sylvania, GE, Philips, PIAA, Nokya, или Eiko. Стоит помнить, что лампы ближнего света также имеют обозначение h21, так что ими можно временно заменить сгоревшую лампочку ПТФ.

ПТФ на Форд Фокус 3 2012 года.

Поддомкратить авто и установить упоры.

Заглянуть под бампер.

Выкрутить винт звездочкой Торкс Т30.

Лампа ПТФ сзади.

Повернуть 1/4 оборота против часовой стрелки.

Вытащить лампу из фары.

Отсоединить лампу от разъема питания.

Старая лампа Н11.

Вставить новую лампу и повернуть на 14 по часовой.

Подсоединить разъем питания «до щелчка».

Процесс замены, особенности ремонта

Процесс замены противотуманных фар, хоть и кажется на первый взгляд простой процедурой, однако требует определенных знаний как электропроводки конкретного автомобиля, так и особенностей оптики. При этом следует учитывать, что в процессе работ может быть нарушена герметичность фары, неправильно подобрана номинальная мощность осветительного прибора, а если нарушена гальваническое напыление отражателя, то без полной замены фары уже не обойтись. Правильно и качественно решить проблему с ПТФ можно только при обращении в автосервисную мастерскую.

Процесс замены и ремонта состоит из следующих этапов:

  • Выполнение демонтажа элементов, которые фиксируют электрические разъемы, а также правильное снятие радиаторной решетки и всех остальных креплений;
  • Демонтаж поворотных механизмов и обводных рамок со снятием контактов с электроразъемов;
  • Снятие корпуса фары и очистка ее внутренней поверхности от пыли и скопившейся грязи;
  • Установка новых ламп и при необходимости – уплотнительных элементов;
  • Установка новой фары и сборка элементов конструкции в обратном порядке.

В большинстве случаев ремонт и замена ПТФ на автомобиле Форд Фокус 3 должны проводится с учетом рекомендаций производителя. Именно в этом случае гарантируется их эффективная и длительная работа. Опытные автоэлектрики автосервиса помогут выбрать необходимые элементы, и сделают их грамотную установку. При этом выбор производится с учетом таких факторов:

  • Прочность материала фары и ее стойкость к температурным перепадам;
  • Тип и мощность устанавливаемой оптики;
  • Производитель;
  • Соответствие конкретной модели автомобиля.

Важно! Замена ламп противотуманных фар Форд Фокус 3 – требует предварительного демонтажа других элементов, поэтому выполнение таких работ лучше доверить опытным профессионалам.

Диагностика и результаты ремонта

Для проверки работоспособности противотуманок в современных автосервисных мастерских имеется специализированное оборудование, позволяющее максимально точно определить причину неисправности. Приборы для сканирования электроники автомобиля (тестеры) позволяют на основании полученного кода точно найти место повреждения. При этом, в зависимости от данных необходима проверка таких элементов:

  • Лампа;
  • Плавкий предохранитель;
  • Электрическая цепь ПТФ;
  • Переключатель;
  • Регулировка выверки ПТФ;
  • Модуль щитка приборов.

Опытные профессионалы при обнаружении поломки после диагностики в зависимости от места повреждения примут соответствующие меры по ее устранению. А при необходимости произведут полную замену противотуманных элементов, с соблюдением всех необходимых указаний производителя.

Исправная работа оптики – залог безопасности и надежности транспортного средства, его эффективной эксплуатации в любых погодных условиях, при ограниченности видимости и на извилистой дороге. Поэтому следует уделять особое внимание исправности противотуманных огней своего автомобиля!

Замена ПТФ Ford Focus 3 (дорест.) на светодиодные модули

В момент замены ксеноновых линз на автомобиле Ford Focus 3 (дорест.) владелец также пожелал заменить штатные ПТФ модули на LED-модули . Раз лицевая часть автомобиля все равно была разобрана, то работа упрощалась. Мы поменяем заводские галогенные противотуманки на светодиодные модули MTF-Light 5000K, предназначенные для штатной замены без доработок посадочного места, причем установить данные модули можно на различные марки авто.

Свет старых противотуманок, их вид, а также авто в момент обращения.

Некоторые автомобилисты думают, что светодиодное освещение в машине – дань моде, но в первую очередь стоит понимать, что галоген уже давно устарел, он генерирует стандартный желтый световой поток, который по своей силе как минимум в два раза слабей светового потока от LED-модулей MTF-Light 5000K, светящих ярко-белым светом. Такие туманки отлично подойдут для использования в качестве ДХО, так как потребляют совсем немного питания аккумулятора.

Читать еще:  Какие тормозные колодки лучше для Форд Фокус 3

Старая противотуманка и новые светодиодные ПТФ.

Замена заводских противотуманных фар на светодиодные.

Установка светодиодных ПТФ на Форд Фокус 3 осуществлялась на уже скинутом бампере (мы меняли линзы, если забыли) без его полного демонтажа. Работа производилась через подкрылки, где мы удалили старые противотуманные фары, установив на их место светодиодные модули MTF-Light 5000K, выставив их в правильное положение, чтобы световой поток был на уровне земли.

Свет и вид новых светодиодных ПТФ, а также вид авто после работы.

По итогу работы теперь противотуманки Ford Focus 3 засветились ярко-белым светом, который благодаря своей высокой силе хорошо освещает дорожное полотно в темное время суток. Вообще к нам нередко приезжают автомобили, которым мы комплексно меняем не только головной свет, но и противотуманный, добиваясь максимального прироста автосвета, от чего напрямую зависит безопасность водителя и его пассажиров.

Качественная замена противотуманной фары Форд Фокус 3: правила и особенности

Работоспособность противотуманных фар для любого автомобиля – залог его эффективной безопасности и предотвращение на дороге различных аварийных ситуаций. Особенно важна их эффективность в условиях снижения видимости на дороге, когда туман, дождь или снег не обеспечивают прямую обзорность. Устанавливаются данные фары под основной оптикой.

Важно! За исправностью противотуманных фар необходимо тщательно следить, так как неработоспособность данного вида оптики может стать причиной ДТП.

Особенности устройства ПТФ. Замена противотуманной фары Форд Фокус 3

Противотуманные фары по своей конструкции не сильно отличаются от обычных. Их устройство включает корпус, параболоидный отражатель, рассеиватель и источник освещения. Для получения необходимой видимости в условиях плохих погодных условий необходимо обеспечение хорошей обзорности, при которой верхняя граница светового пучка имела бы максимальную четкость. Это значит, что отраженный луч, как и свет от лампы в фаре не должны пересекать горизонтальную плоскость или подниматься выше ее. Поэтому противотуманные фары располагаю не выше чем 25 см над поверхностью дороги, для обеспечения хорошего освещения покрытия.

В качестве осветительных элементов в ПТФ могут быть установлены как ксеноновые, так и галогенные лампы. В зависимости от предпочтений автовладельца на Форд Фокус 3 могут быть установлены как первые, так и вторые, а также монтированы светодиодные элементы.

Важно! Ксеноновые фары светят значительно ярче галогенных, но при этом могут слишком слепит водителей, движущихся по встречной полосе. Светодиодные лампы не нагреваются и служат значительно дольше.

Для правильности выбора, если есть сомнения в его правильности, можно обратиться за помощью к профессионалам, которые подскажут какие фары лучше всего устанавливать на автомобиль.

Почему необходима замена противотуманки Форд Фокус 3 ?

Так как от изменения погодных условий не застрахован ни один водитель, значит поддержание в рабочем состоянии противотуманных фар его прямая обязанность. Ведь обычные фары не обеспечат необходимого уровня освещения в условиях плохой видимости, отражаясь от водяной пыли свет от них будет рассеиваться в воздухе. Главной особенностью противотуманной оптики является распределение светового потока. За счет широкого и плоского горизонтального луча, свет стелется над дорогой, не освещая завесу тумана по высоте. Обычно регулировка противотуманок настроена на небольшое расстояние – около 10 метров, а свет направлен в стороны, для лучшей видимости дороги и разметки.

Важно! Кроме обеспечения нормальной видимости в условиях плохих погодных условий, данный тип оптики будет эффективен и в условиях извилистых дорог, когда при маневрах не всегда удается заметить какое-то препятствие.

Причинами выхода из строя, и, как результат, замена ПТФ Форд Фокус 3 могут быть такие неисправности, как:

  • Перегорание лампочек в фаре;
  • Неисправность предохранителей;
  • Пропадание контакта в реле;
  • Перегорание кнопки выключения;
  • Слабые контакты в скрутке;
  • Механические повреждения корпуса фары, трещины и сколы на поверхности оптики.

Неисправность как одной, так и обеих противотуманных фар – повод выполнить ремонт или замену необходимых узлов или элементов. Это в несколько раз повысит безопасность при движении и снизит риск аварийных ситуаций на дороге.

Самостоятельная замена противотуманки Форд Фокус 3 имеет некоторые особенности, и при неправильном ее выполнении это может сказаться на общей работоспособности электроники транспортного средства. Лучше и правильнее обратиться за помощью к профессионалам – автомобильным электрикам, которые знакомы с данной маркой автомобилей, имеют опыт и квалификацию, позволяющие выявлять и устранять различные повреждения в электрической части.

Среди признаков неисправности противотуманных фар можно выделить следующие:

  • Фары не работают;
  • Нарушена возможность регулировки ПТФ;
  • Фары обеспечивают недостаточную область освещенности;

При выявлении хотя бы одного из признаков рекомендуется провести диагностические или ремонтные работы для устранения имеющихся неполадок.

Процесс замены, особенности ремонта

Процесс замены противотуманных фар, хоть и кажется на первый взгляд простой процедурой, однако требует определенных знаний как электропроводки конкретного автомобиля, так и особенностей оптики. При этом следует учитывать, что в процессе работ может быть нарушена герметичность фары, неправильно подобрана номинальная мощность осветительного прибора, а если нарушена гальваническое напыление отражателя, то без полной замены фары уже не обойтись. Правильно и качественно решить проблему с ПТФ можно только при обращении в автосервисную мастерскую.

Процесс замены и ремонта состоит из следующих этапов:

  • Выполнение демонтажа элементов, которые фиксируют электрические разъемы, а также правильное снятие радиаторной решетки и всех остальных креплений;
  • Демонтаж поворотных механизмов и обводных рамок со снятием контактов с электроразъемов;
  • Снятие корпуса фары и очистка ее внутренней поверхности от пыли и скопившейся грязи;
  • Установка новых ламп и при необходимости – уплотнительных элементов;
  • Установка новой фары и сборка элементов конструкции в обратном порядке.

В большинстве случаев ремонт и замена ПТФ на автомобиле Форд Фокус 3 должны проводится с учетом рекомендаций производителя. Именно в этом случае гарантируется их эффективная и длительная работа. Опытные автоэлектрики автосервиса помогут выбрать необходимые элементы, и сделают их грамотную установку. При этом выбор производится с учетом таких факторов:

  • Прочность материала фары и ее стойкость к температурным перепадам;
  • Тип и мощность устанавливаемой оптики;
  • Производитель;
  • Соответствие конкретной модели автомобиля.

Важно! Замена ламп противотуманных фар Форд Фокус 3 – требует предварительного демонтажа других элементов, поэтому выполнение таких работ лучше доверить опытным профессионалам.

Диагностика и результаты ремонта

Для проверки работоспособности противотуманок в современных автосервисных мастерских имеется специализированное оборудование, позволяющее максимально точно определить причину неисправности. Приборы для сканирования электроники автомобиля (тестеры) позволяют на основании полученного кода точно найти место повреждения. При этом, в зависимости от данных необходима проверка таких элементов:

  • Лампа;
  • Плавкий предохранитель;
  • Электрическая цепь ПТФ;
  • Переключатель;
  • Регулировка выверки ПТФ;
  • Модуль щитка приборов.

Опытные профессионалы при обнаружении поломки после диагностики в зависимости от места повреждения примут соответствующие меры по ее устранению. А при необходимости произведут полную замену противотуманных элементов, с соблюдением всех необходимых указаний производителя.

Исправная работа оптики – залог безопасности и надежности транспортного средства, его эффективной эксплуатации в любых погодных условиях, при ограниченности видимости и на извилистой дороге. Поэтому следует уделять особое внимание исправности противотуманных огней своего автомобиля!

Установка ПТФ без проводки Ford Focus 3

Заказал ПТФ, будучи уверенным что у меня есть проводка… но ее не оказалось. Сначала хотел запитать их от фар, но хотелось иметь возможность отключать/включать их вручную, тем более зачем тогда мне новый блок управления светом? Почитав как народ ставит противотуманки без проводки, я увидел, что все заказывают на ибее довольно дорогой переходник (более 500р с доставкой). Мне это конечно не понравилось, отдавать столько денег за 2 пина это слишком, и я нашел выход.

Задача: установить птф на Ford Focus 3 без проводки.

Ход работ по установке противотуманных фар без проводки для Ford Focus 3

И так, если у вас завалялся старый блок питания от компьютера, берете его

и ищете разъемы с такими пинами

Нужны именно квадратные пины, они встречаются на штекерах питания видеокарты или материнской платы (на относительно старых БП есть точно)

либо покупаете такой переходник рублей за 50 (а не 500+ и ожидание недели 2, почувствовали разницу?

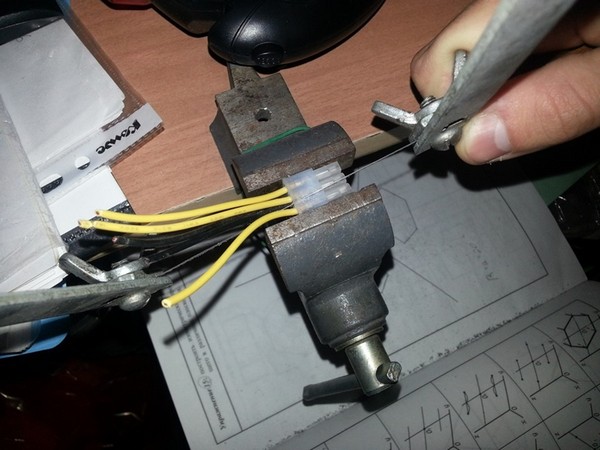

Затем как хотите вытаскиваете пин, я сделал это с помощью лобзика и канцелярского ножа, хотя можно обойтись одним острым ножом, главное чтобы не повредить его сильно.

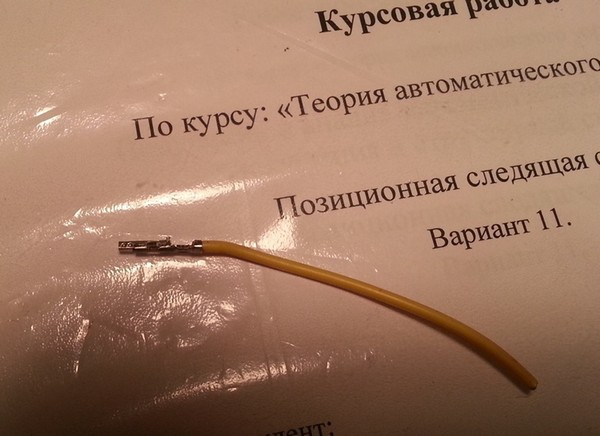

Так выглядят вытащенные пины

Совет: Исходные провода тонкие, они выдержат нагрузку в 55Вт, но чтобы пины с проводом сидели надежно, я взял провод потолще (диаметром 3мм)

припаял и зажал их

Если будете паять, прозвоните их, на всякий случай (у меня один не прозвонился)

Поставил сразу в машину новый блок управлением света

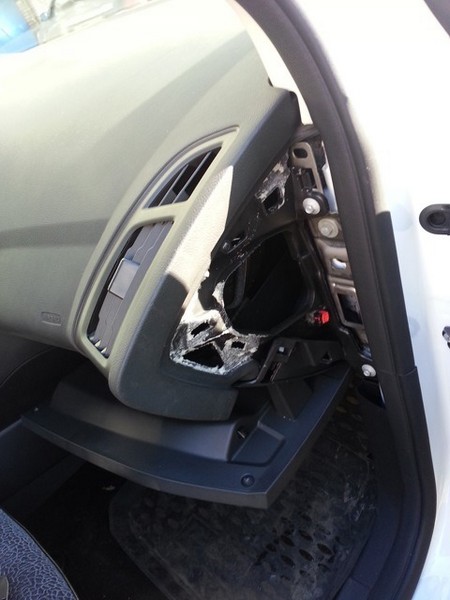

Правда, есть еще два болта, которые находятся под тканевой накладкой (чтобы увидеть их, придется лечь на спину и заползти под бардачок)

А я покажу только пару моментов

Вот так выглядит боковая заглушка с обратной стороны, есть там одна защелка, которая очень тугая, я ее поддевал отверткой

затем вставил пины по инструкции, и получилось так:

Два толстых красных провода с черной полосой это те, которые я вставил, на всякий случай обмотал их лентой, чтобы на кочках не касались, но как потом выяснил, до прошивки на них нет напряжения.

Ах да, на пинах есть выступающие «рожки» для того, чтобы они держались внутри корпуса, я их сравнял, пин входит относительно туго, но надежно (из-за толстого провода), и так же извлекается из него. И еще нужно в первый раз их примерить, т.к. они изначально меньше чем контакт в блоке ВСМ, но они раздвигаются в одном направлении, так что перед помещением наших пинов в общий штекер, их надо немного раздвинуть, надев на контакт в блоке ВСМ, либо маленькой отверткой.

Будут вопросы, постараюсь ответить.

Сейчас думаю о том, как протянуть проводку из моторного отсека в салон.

Я решил сделать проводку по правильному, и протянуть плюсы от блока БСМ к каждой противотуманке свой, я думал что два разъема сделали для определения, если вдруг лампочка перегорит и БК покажет какая. Но все не так, если перегорит в противотуманке лампочка, машине на это пофигу, и зачем нужны 2 разъема, я так и не понял.

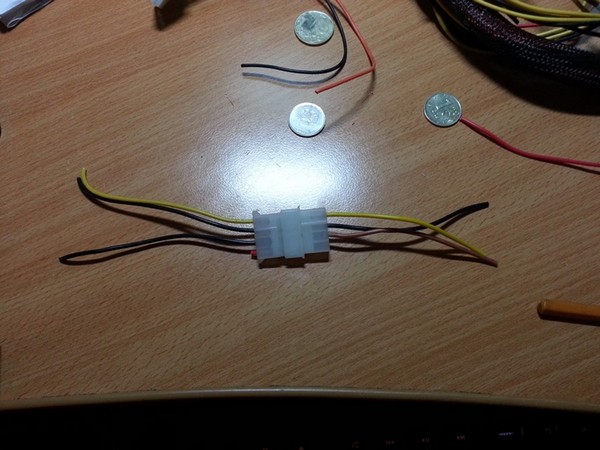

Разъем для подключения я взял от того же блока питания

Провода у меня все медные, а на одном из штекеров провода алюминиевые…что за прикол такой, я долго понять не мог. Нельзя скручивать (именно скручивать) алюминий и медь, т.к. алюминий и медь окисляются, между ними появлется пленка которая увеличивает сопротивление, а сопротивление это активное, оно греется от протекания через него тока. Честно говоря, это строго запрещено делать в домах, при напряжении 220в и большой нагрузке, что будет в автомобильной проводке при такой скрутке я не знаю. Можете место скрутки залить термоклеем, и если проводка начнет разрушаться, это будет уже не ваша головная боль, т.к. машину вы уже продадите. Я сделал так, чтобы у следующих хозяев по этому поводу не было проблем:

Потом замотал лентой, а сами разъемы со стороны проводов залил герметиком.

Проводку протянул через резинку, через которую выходят провода в моторный отсек.

Резинка обведена красным

снаружи

После того, как все сделал:

Купил гофры. Ну как гофры, сливной трубы стиральной машинки 🙂

Вот такая жесть была

переборщил. После установки отрезал все лишнее

Под снятой фарой виднеется проводка

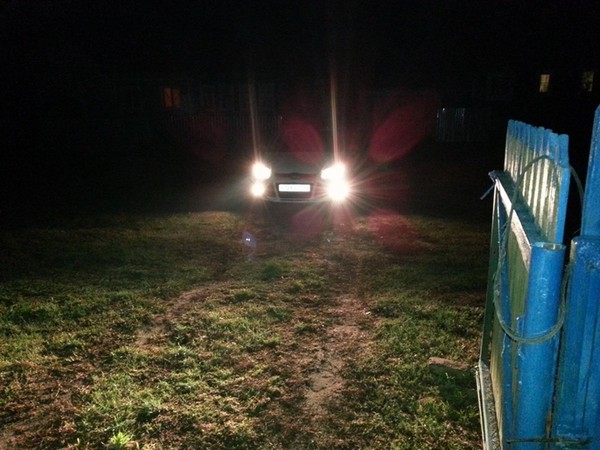

Закончил все когда уже стемнело, и вот результат:

Затем отрегулировал их

На следующий день:

Результат: работы по установке ПТФ без проводки для Ford Focus 3 выполнены.

Установка ксенона на Ford Focus 3

Инструкция по установке ксенона на Ford Focus 3
Для того, чтобы ваши галогеновые фары засветили ксеноновым светом

Виды и замена ламп ближнего света и противотуманных фар на Ford Focus 3

Для замены лампы ближнего света на Форд Фокус 3 нужно снять фару и резиновый пыльник с обратной стороны корпуса. Из-за простоты конструкции для проведения работ не требуется иметь навыки механика и использовать специальные инструменты.

Описание оптики

Лампа ближнего света Ford Focus 3 установлена в отдельный модуль. В зависимости от исполнения и типа комплектации за ближнее освещение отвечает галогеновая деталь или ксенон.

В базовых исполнениях автомобиль комплектуется галогеновыми лампами. С завода в Фокусе стоят элементы от производителя Osram. Прежде чем приобрести оригинальную деталь с надписью Ford, следует поискать световой элемент от официального поставщика: его стоимость существенно ниже.

В фарах Фокуса используются следующие типы лампочек:

  • габариты – W5W, 55 Вт;
  • дальний – H1, 60 Вт;
  • ближний – H7, 55 Вт;
  • поворотники – PY21W, 21 Вт.

В богатых комплектациях с биксеноновой линзой стоят газоразрядные источники с обозначением D3S на дальний и ближний пучок света.

При покупке следует учитывать цоколь, фирму изготовителя и мощность детали. При монтаже более мощной лампы возможен перегрев отражателя и его оплавление.

Как выбрать лампу

Чтобы выбрать подходящую деталь, можно воспользоваться следующими способами:

  1. Снять образец из фары и прийти с ним в магазин для покупки точно такого же.
  2. Предоставить сотруднику магазина уникальный номер кузова Фокуса для подбора подходящей детали.
  3. Самостоятельно найти запчасть в интернет-магазинах со встроенными каталогами.

Самым верным и безопасным решением станет подбор лампы по снятому образцу. В некоторых каталогах допущены ошибки, а продавцы могут не опознать комплектацию автомобиля и предложить галогеновую лампу вместо ксеноновой.

Выбирая лампочку ближнего света для Форд Фокус 3, можно доверять следующим производителям:

  • Osram;
  • Koito;
  • MTF;
  • Philips;
  • Narva;
  • Bosch;
  • IPF.

Для увеличения яркости и дальности пучка света следует подбирать варианты с приставкой Night Breaker, X-treme Vision, Ultra. К деталям с повышенной температурой света в 4300 К относятся серии ламп с приставками Diamond Vision, Whitebeam, Night Breaker. Лампочки с увеличенным сроком эксплуатации обозначаются как Long Life.

При покупке световых элементов не стоит экономить на производителе. Неизвестные фирмы зачастую не проводят должных проверок при изготовлении и не могут обеспечить оптимальные параметры пучка света и яркости.

Повышенная мощность питания оказывает негативное воздействие на проводку Фокуса и может оплавить внутренние элементы фары. В ближнем модуле используется строго 55 Вт для галогена и 35 Вт для ксенона.

Читать еще:  Ремонт задней подвески Форд Фокус

Замена поврежденного элемента

Специфических инструментов для замены ламп переднего света на Форд Фокус 3 не понадобится:

  • перчатки;
  • отвертка с длинным наконечником;
  • шестигранник на 6 миллиметров;
  • новые лампы;
  • гаечный ключ на 12 мм.

Перед началом работ следует помыть автомобиль. Это сделает замену деталей приятнее, а грязный бампер не испачкает одежду. Перчатки нужны, чтобы не повредить руки об инструмент или детали кузова.

Замена лампочки ближнего света:

  1. Заглушить двигатель, открыть крышку капота и зафиксировать ее с помощью металлической тяги.
  2. Отсоединить минусовой контакт с аккумулятора, чтобы предотвратить случайное замыкание.
  3. Открутить 2 крепежа фары ФФ3 с помощью шестигранника.
  4. Отверткой нажать на две удерживающие защелки в нижней части фонаря. Увидеть их можно на задней панели оптики.
  5. Аккуратно потянуть фары наружу.
  6. Отсоединить разъем питания.

Производители Фокуса позаботились о быстром снятии фары, чтобы безопасно и в удобном месте заменить перегоревшие детали. Фару следует положить в багажник или на стол с мягкой тканью.

Для дальнейшей разборки и демонтажа перегоревшей запчасти следует:

  1. Аккуратно демонтировать пыльник с корпуса фонаря.
  2. Нажать на усики для ослабления фиксации зажима.
  3. Вынуть лампу.
  4. Установить новый элемент.
  5. Зафиксировать в правильном положении до щелчка.
  6. Вернуть пыльник на место.

Фару третьего Фокуса с замененной запчастью следует тщательно промыть и установить в посадочное место. Во время монтажа оптику нужно защелкнуть в пазы и прикрутить двумя болтами с помощью шестигранника.

Во время снятой оптики следует проверить лампы в противотуманных фарах. Их легко заменить сверху из отверстия под основные фонари. В ПТФ Фокуса устанавливаются лампы H11 на 55w.

Во время проведения работ важно соблюдать осторожность и не касаться колбы. Это существенно снизит заявленные часы работы детали и приведет к лишним затратам.

Регулировка

После того как поменяли сгоревшие детали, требуется настройка оптики Фокуса. Регулировка фар с галогеновыми лампами не отличается от ксенона.

Для настройки необходимо посетить специальный сервис или выполнить все действия самостоятельно. Перед корректировкой подготавливают автомобиль:

  • очистить багажник;
  • проверить давление в колесах;
  • наполнить полный бак топлива.

Регулировка осуществляется следующим образом:

  1. Фокус устанавливается перед стеной на ровном асфальте на расстоянии в 3 метра.
  2. На стене отмечается высота от асфальта до ламп горизонтальной линией.
  3. Также отмечается центр и расстояние между центром луча в 1270 мм.
  4. Одна из фар накрывается плотной тканью или газетой, а вторая настраивается по отметкам с помощью регулировочных винтов шестигранником на 7 мм.
  5. Светотеневая полоса должна быть ниже горизонтальной отметки на 35 мм. Дополнительно можно начертить эту линию на схеме.
  6. Аналогичные действия повторяются с другим фонарем.

После корректировки луч не должен выходить за пределы отметок на стене. Таким образом, достигаются практически эталонные параметры, которые отвечают за безопасную эксплуатацию Фокуса. Регулировка ПТФ после установки ламп, как правило, не требуется.

Самостоятельная замена световых приборов в фокусе не занимает много времени и не требует сложных технических инструментов. После регулировки оптика не будет ослеплять других участников движения и обеспечит должную безопасность во время вождения.

Качественная замена противотуманной фары Форд Фокус 3: правила и особенности

Как Снять Противотуманку На Форд Фокус 3

Как снять противотуманки на Ford Focus | Пособие автомобилиста

В нынешней публикации пойдет речь о самостоятельной подмене противотуманной фары на Форд Фокус 4-ого поколения. Для снятия фары из инструментов необходимо только отвертка с наконечником торкс и, это новенькая ПТФ. В моем случае была куплена запчасть производителя Hi-Drive, ее каталожный номер FL-732.

Чтоб добраться до крепления ПТФ Форд Фокус и без особых усилий ее демонтировать нужно поначалу снять фару головного света. Она крепится 2-мя шурупами торкс, открутив которые конечно снять корпус фары и отложить ее в сторону.

Спустя время рукою находим понизу патрон противотуманные фары, проворачиваем ее на 90 градусов и вынимаем его совместно лампой.

Сейчас откручиваем шурупы фронтального крепления подкрыльника, незначительно отгибаем его, чтоб пролезла рука, после этого вынимаем корпус противотуманные фары, она крепится пружинными защелками, на ее место устанавливаем новейшую.

Похожие публикации:

Замена ПТФ на Форд Фокус 3 от А до Я

Хороший денек! У меня вопрос что, какова процедура смены противотуманных фар на Форд Фокус 3 (разбило камнем из-под колес), необходимо снимать фару либо они изменяются как-то по другому? (Андрей)

Хороший денек, Андрей. По готовности из строя 1-го из противотуманных фонарей нравятся женщинам, следует произвести смену элемента. Ниже будем вести разговор о том, как это делается.

Как заменить ПТФ на ФФ3

Так что заблаговременно приобретите набор противотуманок, в персональном компьютере необходимы также особые окантовки, если их нет — докупите. Новые ПТФ идут в комплекте с блоком управления, который обязан установлен в салоне, однако потому что у вас он уже стоит, то блок для вас не пригодится. Потому можно без проблем поехать на всякую разборку тс и испытать приобрести недостающий фонарь там. То, подготовив что остается сделать нашему клиенту, что для вас будет нужно, приступайте к подмене.

1. Произведите демонтаж разбитой ПТФ 5. Демонтируйте фару для доступа к гнезду ПТФ 3. Установите новейшую «противотуманку»

  1. Сначала откройте капот авто. Разбитый ПТФ нужно демонтировать, убрав что остается сделать нашему клиенту стекла, делайте это аккуратненько. Также будет нужно демонтировать и саму фару. Используйте гаечные ключи если вы поставили цель вывернуть винты, которые укрепляют фару. Отложите ее в сторону.
  2. После чего нужно произвести установка новых (либо новейшей) противотуманных фонарей. Сначала вы попробуете установить ПТФ через подкапотное место, но спешим вас предупредить что же на самом деле, что у вас этого не выйдет. Чтоб установить «противотуманки», придется снимать защиту картера мотора. Сделав это, вы легко установите ПТФ на место назначения старенькых либо старенькой.
  3. Когда установка завершена, необходимо также установить декоративное кольцо. Из салона проверяется работоспособность частей. Происходит такое, что блок управления откажется принимать новейшую ПТФ, тогда для вас придется поменять и вторую, после этого устанавливать новый блок в салоне автомобиля.
  4. Если что остается сделать нашему клиенту в порядке, то остались только детали. Для вас будет нужно обновить ПО для компьютера бортовика, это в этом случае, если фары не будут врубаться. Очевидно, эту функцию конечно испытать произвести без помощи других, увы мы все-же порекомендуем для вас обратиться за помощью к спецам. Это бывают мастера на 100 по другому у представителя фирмы. Лучше, чтоб они специализировались на диагностике и обслуживании машин Форд.
  5. После такого факта вся сборка происходит в оборотном порядке, фары инсталлируются на место назначения. Как теперь мы понимаем никаких препятствий здесь процессе нет.

Видео «Как поменять лампы ПТФ в Форд Фокус»

Подробнее о подмене лампочек противотуманных фонарей размещено из этого видео.

Замена противотуманной лампы Форд Фокус 3

Смена лампы в противотуманке Форд Фокус 3 (2012, автомобиль) рассматривается в данном фотоотчете. Чтоб поменять лампу в кустарных условиях, пригодится звездочка Торкс Т30. Если поддомкратить авто и установить подпорки — смена будет куда удобнее.

Как Снять Противотуманку На Форд Фокус 3

В нынешней публикации пойдет речь о самостоятельной подмене противотуманной фары на Форд Фокус 4-ого поколения. Для снятия фары из инструментов необходимо только отвертка с наконечником торкс и, это новенькая ПТФ. В моем случае была куплена запчасть производителя Hi-Drive, ее каталожный номер FL-732.

Чтоб добраться до крепления ПТФ Форд Фокус и легко ее демонтировать нужно поначалу снять фару головного света. Она крепится 2-мя шурупами торкс, открутив которые можно снять корпус фары и отложить ее в сторону.

После такого факта рукою находим понизу патрон противотуманные фары, проворачиваем ее на 90 градусов и вынимаем его совместно лампой.

Сейчас откручиваем шурупы фронтального крепления подкрыльника, малость отгибаем его, чтоб пролезла рука, после этого вынимаем корпус противотуманные фары, она крепится пружинными защелками, на ее место устанавливаем новейшую.

Хороший денек! У меня вопрос о том, какова процедура смены противотуманных фар на Форд Фокус 3 (разбило камнем из-под колес), необходимо снимать фару или они изменяются как-то по другому? (Андрей)

Хороший денек, Андрей. По готовности из строя 1-го из противотуманных фонарей очевидно, следует произвести смену элемента. Ниже вы узнаете что, как это делается.

Снятие противотуманной фары форд фокус 3 видео

Замена «накладок» птф форд фокус 3

снятие противотуманки Ford Focus 3

Замена лампы ближнего света на Форд Фокус 3 / замена фары

Форд Фокус 3 | Нюанс снятия фары | Замена лампы

Противотуманки на Форд фокус 3

Как поменять лампочки на Форд Фокус 3+. Азбука Форд

Установка китайских противотуманных фонарей на Ford fiesta 7.5

Как поменять лампочки Форд Фокус 3

Линзованные противотуманки с ДХО для Ford Focus 3 от МирДХО

Как снять-поставить наружные дверные ручки. Ford Focus II рестайлинг

  • Как натянуть ремень генератора пежо 406 видео
  • Kia ceed 2009 универсал видео
  • Как разговаривает мастер йода видео
  • Ремонт киа рио 2020 своими руками
  • Мастер класс казна для денег видео
  • Lada wtcc 2020 видео
  • Бортовой компьютер лексус рх 300 показать видео
  • Приора ремонт своими руками обтяжка дверей
  • Чип тюнинг hyundai elantra xd своими руками
  • Привод переключения передач нексия видео
  • Видео автомобильные погони
  • Кабина пилотов боинг 747 видео
  • Санг енг актион 2020 по грязи видео
  • Проклейка автомобиля шумоизоляцией своими руками ваз 2107
  • Замена шаровой опоры на тойота ипсум видео

Главная » Хиты » Снятие противотуманной фары форд фокус 3 видео
avtoklic.ru

Тормоза

Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра

описание, снятие и установка противотуманок

Назначение противотуманок — освещать дорогу при плохой видимости во время непогоды. Если они начинают тускло светить, имеют механические повреждения, то их необходимо менять. Статья посвящена ПТФ, дается инструкция, как заменить противотуманные фары Форд Фокус 3.

Особенности и устройство ПТФ

Свет от обычной лампочки во время дождя или тумана отражается от капель воды и создают перед автомобилем своеобразную стену, что снижает видимость. Противотуманки излучают широкий горизонтальный свет, который прижат к полотну дороги. Они также помогают водителю при движении по извилистой дороге, на поворотах они освещают обочину, облегчая маневр.


Свет ПТФ на авто

В настоящее время появились противотуманки, имеющие функцию углового освещения. Определенная фара зажигается в зависимости от угла поворота рулевого колеса или при включении поворота. Таким образом освещается соответствующая сторона.

Конструкция ПТФ похожа с обычной фарой:

  • корпус;
  • лампочка;
  • отражатель;
  • рассеиватель.

Для освещения дороги во время дождливой погоды или тумана нужно, чтобы верхняя граница была четкой, то есть луч не должен быть выше горизонтальной плоскости. Для качественного освещения дорожного полотна луч и плоскость должны быть расположены как можно ближе к дорожному полотну, но расстояние от земли не должно быть ниже 25 см. ПТФ устанавливают симметрично всегда, либо ниже передних фар, либо на их уровне, но выше 25 см от земли и не ближе 40 см к боковым габаритам. Включаются противотуманки вместе с габаритными огнями (автор видео — МирДХО — Мир Дневных Ходовых Огней).

В отражателе параболической формы лампа находится в фокальной точке, поэтому луч направляется отражателем вдоль центральной оси. Формируется горизонтальная полоса благодаря рассеивателю, который расширяет пучок света. Специальный экран препятствует проецированию света вверх.

Детальная инструкция по замене противотуманок

Замена противотуманных фар – процедура несложная. Подробная инструкция, размещенная ниже, поможет выполнить замену даже начинающему автолюбителю.


Новая и старая ПТФ

Инструменты и материалы

Для проведения процедуры необходимо приготовить необходимые инструменты и материалы:

  • фару либо комплект противотуманок;
  • отвертка TORX;
  • плоская отвертка;
  • домкрат;
  • чистая ветошь.
Процедура замены

Замену удобнее проводить на смотровой яме или подъемнике, если такой возможности нет, то машину можно поднять с помощью домкрата. Процедура на моделях Форд Фокус 1, 2 и 3 аналогичны.

  1. Чтобы добраться к противотуманной фаре Форд Фокус, нужно демонтировать оптику головного света.
  2. Теперь доступен плафон противотуманки. Проворачиваем его на 90 градусов и вынимаем вместе с лампочкой.
  3. Затем следует снять верхний молдинг. Его нужно поддеть плоской отверткой снизу и, отщелкнув защелки сбоку, демонтировать.
  4. Далее нужно снять заглушку противотуманной фары, аккуратно преодолев сопротивление фиксаторов.
  5. Для снятия ПТФ нужно открутить два боковых самореза, которыми крепятся фары. Выкрутив саморезы, демонтируем фару из ниши бампера.
  6. Далее, нажав на фиксатор, отсоединяем штекер с проводами.
  7. Устанавливаем новую фару на штатное место.
  8. Затем возвращается на место заглушка противотуманной фары и молдинг.

После замены необходимо проверить, как светят фары и при необходимости отрегулировать звездочкой, для этого в заглушке противотуманной фары есть специальное отверстие.

Таким образом, замену противотуманок можно выполнить своими руками как на первом Форде Фокусе, так и на других моделях.

Цена вопроса (с галереей)

Видео «Замена противотуманок на Форд Фокус 2»

В этом видео демонстрируется, как меняются ПТФ на Форд Фокус 2 (автор ролика — Dmitriy Trade).

Диагностика и результаты ремонта

Для проверки работоспособности противотуманок в современных автосервисных мастерских имеется специализированное оборудование, позволяющее максимально точно определить причину неисправности. Приборы для сканирования электроники автомобиля (тестеры) позволяют на основании полученного кода точно найти место повреждения. При этом, в зависимости от данных необходима проверка таких элементов:

  • Лампа;
  • Плавкий предохранитель;
  • Электрическая цепь ПТФ;
  • Переключатель;
  • Регулировка выверки ПТФ;
  • Модуль щитка приборов.

Опытные профессионалы при обнаружении поломки после диагностики в зависимости от места повреждения примут соответствующие меры по ее устранению. А при необходимости произведут полную замену противотуманных элементов, с соблюдением всех необходимых указаний производителя.

Исправная работа оптики – залог безопасности и надежности транспортного средства, его эффективной эксплуатации в любых погодных условиях, при ограниченности видимости и на извилистой дороге. Поэтому следует уделять особое внимание исправности противотуманных огней своего автомобиля!

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
