Как снять фонарь заднего хода на Форд Фокус 2 хэтчбек

Снимаем задний фонарь на Ford Focus 2

Демонтаж задней фары производят в случае необходимости ее замены, например, при повреждении стекла. Также в последнее время среди владельцев Фокусов стала популярной замена оригинальных фар на тюнинговые.

Сразу следует отметить, что для выполнения процесса замены какой-либо из ламп, демонтаж заднего фонаря не требуется.

  • отвертка с плоским профилем;
  • торцевой ключ на 10.

Снятие фары (описание для седанов)

Итак, приступаем к процессу. На Ford Focus это выполнить весьма просто. В первую очередь, необходимо снять клеммы с аккумуляторной батареи, ведь работа будет связана с электрической частью автомобиля.

Открываем крышку багажника и вынимаем два фиксатора (просто потянув их в направлении вовнутрь багажника), крепящие декоративную крышку заднего плафона.

Для создания более комфортных условий в работе рекомендуется удалить из багажника ненужные предметы и мешающую часть органайзера.

После этого отсоединяем электрический разъем питания фары и откручиваем три гайки на 10, которыми фара прикреплена к кузовной панели. Отжимаем металлический фиксатор и извлекаем ее полностью из автомобиля.

Устанавливаем новую строго в обратной последовательности.

Меняем лампочки (описание для седанов)

Если потребовалось только заменить лампочки в задней фаре, то поступаем следующим образом. На плате, в которую интегрируются лампочки, отжимаем беленькие пластиковые ушки от темных. Всего таких ушек два.

Извлекаем плату в сборе с лампочками, не трогая фару. Снимаем разъем жгута электрической проводки, надавив на фиксатор в направлении вниз (к жгуту).

В задней фаре Форда Фокуса 2 применяются лампы с одним контактом и напряжением 12В, что широко распространено для множества моделей иномарок.

Располагаются они в таком порядке (сверху — вниз): лампа стопа (торможения), задний ход, поворотник, габаритный огонь и противотуманная лампа.

Монтаж платы с замененными лампами в фару производим в порядке, обратном демонтажу.

Обязательно перед поездкой проверяем работоспособность ламп на всех режимах освещения.

Форд Фокус Фан

Задняя фара Форд Фокус 2: снятие, замена ламп

Замена заднего фонаря Форд Фокус 2 седан нам с приятелем потребовалась для установки на его Фокус 2 альтернативной оптики. Мы заменили штатную оптику на тюниг-фары как передние, так и задние.

задний фонарь форд 2

Снятие передних фар и замена их лампочек куда сложнее, чем задних. Для работы, нам всего-то понадобится торцовый ключ или головка на 10 с трещеткой.

Лично я, удобства ради, вытащил из багажника коврик и часть органайзера, которая мне мешала.

замена и снятие заднего фонаряЗатем, снимаем два пластмассовых фиксатора декоративной панели заднего фонаря. Просто выдерните их на себя. На фото ниже, указаны пазы вставки этих фиксаторов.

А для того, чтобы снять задний фонарь Форд Фокус 2 нужно отсоединить штекер и открутить три гайки на 10.

А если, вас интересует замена ламп заднего фонаря Форд Фокус 2, то вам нужно только снять плату , без демонтажа самой фары. Для этого, нужно просто оттянуть два белых пластмассовых ушка от черных.

И плата снимается вместе с лампочками, отдельно от фары.

Отсоединяем разъем вдавив вниз фиксатор…
Лампы задней фары Форд Фокус 2 — одноконтактные, 12-ти вольтные, стандартные для большинства автомобилей.

Расположение лампочек заднего фонаря Форд Фокус 2 седан

По порядку сверху вниз:

  1. Самая верхняя лампочка-лампа сигнала торможения или лампа стопа
  2. Вторая — лампа заднего хода
  3. Лампа поворотника
  4. Самая нижняя, последняя-лампа габаритов и противотуманная

Замена лампочки заднего хода на Ford Focus 2 хэтчбэк и как снять плафон

Для просмотра онлайн кликните на видео ⤵

Замена фонаря и лампочки заднего хода Форд Фокус 2 Подробнее

Смотреть ВСЕМ у кого Ford Focus 2 Подробнее

Замена лампочек заднего фонаря форд фокус 2 Подробнее

Ford Focus 2 замена лампочки или плафона на заднем сиденье Подробнее

Замена лампочек подсветки Форд Фокус. Зеркала, багажник, задний ход. Подробнее

FORD FOCUS 2 / ЗАМЕНА ДАТЧИКА ВКЛЮЧЕНИЯ ЗАДНЕГО ХОДА Подробнее

Замена датчика включения фонарей заднего хода форд фокус 2 Подробнее

Замена лампочек фонарей Форд Фокус 2 Подробнее

#фордфокус2 Форд фокус 2 меняем лампы подсветки номера Подробнее

Снятие заднего фонаря ФФ2 Подробнее

Поменял лампочки стоп сигнала Форд фокус 2 Подробнее

Форд Фокус 2 «УСТАНОВКА ПЛАФОНА ОСВЕЩЕНИЯ САЛОНА В КУЗОВЕ ХЭТЧБЭК» Подробнее

Как снять задний фонарь на Форд Фокус 3? Легко! Подробнее

Поменял лампочки Ford Focus 2 Подробнее

Азбука Форд (фильм 7) Замена лампочек, часть 2 Подробнее

Как снять задний фонарь и поменять лампочку на форд фокус 3 2018 Подробнее

Замена лампочки в плафоне освещения салона форд фокус 1 Подробнее

Самостоятельная замена лампы в заднем фонаре форд фокус 2 Подробнее

Дополнительный стоп сигнал Ford focus 2 Подробнее

Как снять фонарь заднего хода на Форд Фокус 2 хэтчбек

СНЯТИЕ ЗАДНЕГО ФОНАРЯ, ЗАМЕНА ЛАМП АВТОМОБИЛЯ С КУЗОВОМ СЕДАН

Работа показана на левом заднем фонаре. Замена ламп в правом заднем фонаре выполняется аналогично.
Для замены ламп открываем багажник.

Поворачиваем на четверть оборота и вынимаем два фиксатора крышки держателя ламп.

Снимаем крышку.

Нажимаем на два язычка фиксаторов крепления держателя ламп к заднему фонарю: верхний язычок нажимаем вниз, нижний — вверх.

Снимаем держатель ламп.
Для замены ламп отсоединять колодку проводов от разъема фонаря не обязательно.

Нажимаем на колбу лампы сигнала торможения, утапливаем ее в патрон, поворачиваем по часовой стрелке…

…и вынимаем из патрона.
Лампа сигнала торможения P21W мощностью 21 Вт имеет симметричные выступы на корпусе, поэтому устанавливается в патрон в любом положении.

Нажимая на колбу лампы света заднего хода, утапливаем ее в патрон, поворачиваем по часовой стрелке…

…и вынимаем из патрона.
Лампа света заднего хода P21W мощностью 21 Вт также имеет симметричные выступы на корпусе.

Нажимая на колбу лампы указателя поворота, утапливаем ее в патрон, поворачиваем по часовой стрелке…

…и вынимаем из патрона.
Лампа PY21W (оранжевого цвета) мощностью 21 Вт имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны.

Нажимая на колбу лампы заднего противотуманного и габаритного света, утапливаем ее в патрон, поворачиваем по часовой стрелке…

…и вынимаем из патрона.
Лампа заднего противотуманного и габаритного света P21/4W мощностью 21 и 4 Вт имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны.
Для снятия заднего фонаря снимаем крышку.

Нажимаем на фиксатор…

…и отсоединяем колодку проводов от разъема фонаря.

Накидным ключом или головкой «на 10» отворачиваем три гайки крепления заднего фонаря к кузову.

Шпилька со стороны проема крышки багажника длиннее, чем остальные, поэтому отворачивать гайку с нее удобнее высокой головкой.

Нажимаем на металлический пружинный фиксатор.
Этот фиксатор предотвращает падение фонаря при отворачивании гаек его крепления.

Снимаем задний фонарь.

СНЯТИЕ ЗАДНЕГО ФОНАРЯ, ЗАМЕНА ЛАМП АВТОМОБИЛЯ С КУЗОВОМ ХЭТЧБЕК

Работа показана на правом заднем фонаре. Замена ламп в левом заднем фонаре выполняется аналогично.

Для замены ламп открываем дверь багажного отделения.

Крестообразной отверткой отворачиваем два самореза крепления заднего фонаря к кузову.

Тянем на себя верхнюю часть корпуса фонаря…

…и выводим его верхний фиксатор из отверстия в кузове.

Продолжая тянуть корпус фонаря на себя, выводим из отверстия в кузове его нижний фиксатор.

Поворачиваем корпус фонаря так, чтобы открылся доступ к патронам ламп.

Поворачиваем против часовой стрелки патрон лампы указателя поворота.

Вынимаем патрон лампы указателя поворота из корпуса фонаря.

Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем по часовой стрелке и вынимаем из патрона.
В заднем фонаре применяется однонитевая лампа указателя поворота оранжевого цвета PY21W мощностью 21 Вт. Лампа имеет несимметричные выступы на корпусе, пазы в ее патроне также несимметричны.

Поворачиваем против часовой стрелки патрон лампы сигнала торможения и габаритного света.

Слегка нажимая на колбу лампы, утапливаем ее в патрон, поворачиваем по часовой стрелке и вынимаем из патрона.
Комбинированная двухнитевая лампа сигнала торможения и габаритного света красного цвета имеет обозначение PR21/5W и мощность 21 и 5 Вт. Лампа имеет несимметричные выступы на корпусе, которые позволяют установить ее в пазы патрона только в одном положении. Устанавливаем новые лампы в обратной последовательности.

Читать еще:  Форд Фокус или Шкода Октавия что лучше

Для снятия фонаря достаточно вынуть из корпуса фонаря оба патрона — с лампой указателя поворота и лампой сигнала торможения и габаритного света.

Ford Focus 2 Manual

В заднем бампере хэтчбека Форд Фокус 2 установлены: слева — задний противотуманный фонарь, справа — фонарь света заднего хода
Замена лампы показана на примере фонаря заднего хода. Лампа в заднем противотуманном фонаре меняется аналогично.
Лампу можно заменить, не снимая фонарь. Доступ к фонарю можно облегчить, вывесив заднюю часть автомобиля.

Поворачиваем патрон с лампой против часовой стрелки.

Вынимаем патрон с лампой из корпуса фонаря.

Слегка нажимая на колбу лампы, утапливаем ее в патрон и поворачиваем по часовой стрелке.

Вынимаем лампу из патрона.

В фонарях установлены лампы P21W мощностью 21 Вт.

…нажимаем на три фиксатора.

Вынимаем фонарь из ниши бампера.

Устанавливаем фонарь в обратной последовательности.

Замена лампы в заднем противотуманном фонаре и фонаре света заднего хода автомобиля с кузовом хэтчбек Ford Focus 2

Навигация по сайту

Первоисточник контента — WiKi сайта журнала «За Рулём»

Замена Датчика Заднего Хода Форд Фокус 2

Как отремонтировать задний фонарь на Ford Focus 3.5

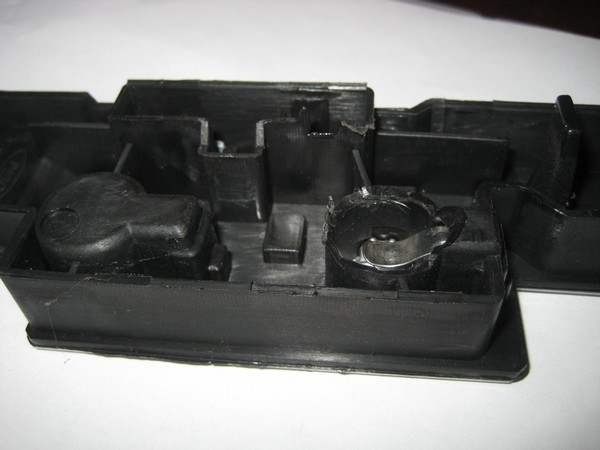

Лампа заднего хода не горела, мы обнаружили эту неисправность при осмотре. Я записал здесь, что я сделал, как-как-как починить, починить лампу задняя передача Форд Фокус 3.2 дорестайл.

Ремонт фонаря заднего хода занял два дня. Я разместил здесь заметку, чтобы узнать, как я это сделал и в следующий раз постараюсь.

Проверьте Ford Focus 2 хэтчбек лампы.

Снял корпус лампы с заднего бампера. Он держится за защелку. Нажмите на защелку на внутренней стороне бампера и выдвиньте лампу.

Рис. 1 Ford Focus 2.7 хэтчбек

Он снял и позвонил, вмонтированный в лампу. Лампа оказалась работоспособной.

Он начал придумывать дальше.

Номер предохранителя, цепь лампы обратный обратный Фокус 2

Затем он написал о предохранителях Ford Focus 2.4, чтобы никогда не найти номера и схему предохранителей Ford. фокус 5 дорестайл.

Номер предохранителя лампы заднего хода 84. Это 10 ампер. Устанавливается в салоне, в монтажном блоке.

Мой предохранитель вышел из строя.

Причину проблемы разыскивают.

Неисправный выключатель прозрение переехать брод Фокус 2

Переключатель заднего хода Ford Focus 2 находится на коробке передач. Для легкого доступа необходимо снять корпус воздушного фильтра. Чтобы снять корпус воздушного фильтра, я ослабил зажим дросселя на дросселе, затем отсоединил резиновый шланг от вентилятора на крышке головки цилиндров и вытащил воздуховод из дросселя. После этого «почти-почти» подтянул корпус воздушного фильтра. Рис. 2 Корпус воздушного фильтра Ford Focus 2 Рис. 3 Ford Focus 2 выключатель задних фонарей

замена датчик задняя передача Форд Фокус2

Замена датчика заднего хода Ford Focus2 датчик номер 1383960.

Выключатель заднего света / Ford Fusion Focus Fiesta

Я сделал оговорку в видео, исчез задний ход, на самом деле я имею ввиду про фонарь задняя передача, извини если что.

Затем он снял проводной разъем с выключателя. Для подтверждения На электрической схеме автомобиля установлена ​​перемычка в разъеме переключателя (показано на рисунке). Рис. 4 Перемычка в разъеме

Я повернул ключ зажигания в крайнее положение и включил заднюю скорость. Лампа загорелась и не светила.

Неисправен выключатель заднего фонаря.

Я пошел в два магазина. На Ford Focus 2 не было датчика заднего хода.

Пришел домой курить интернет. Мы нашли пометки для этой части. Мойку предложил WD40, но я думаю, что лучше всего применить карбюраторную промывку. Утром я пошел делать то же самое.

Я отвинтил переключатель назад от коробки передач, для этого я использовал 22 ключа. Рис. 5 Переключатель и ключ для 22 Рис. 6 Переключатель заднего хода Ford Focus 2

Он нажал шарик на конце переключателя и вылил очиститель в щель, чтобы вымыть карбюраторы из аэрозольного баллона.

Он много раз тряхнул переключатель, а затем выпил жидкость. Чтобы удалить жидкость из переключателя, он нажал на переключатель на чистом листе бумаги и повернул его, как шариковую ручку. Затем он повторил процедуру снова.

Поставил разъем проводки на переключатель заднего хода. Я повернул ключ на замке зажигания и установил рычаг заднего хода. Загорается лампа заднего хода. Я нажал на выключатель, и лампа погасла. Переключатель заработан.

Переключатель заднего хода Ford Focus 2 и коробка передач выполнены из легкого сплава. НЕ возможно затянуть переключатель в коробке передач.

Чтобы закрепить нить, я использовал анаэробный клип, такой как на картинке. Рис. 7 анаэробная нить блокировка

Когда разъем был установлен на место, лампа заднего хода работала как обычно.

Установка, доработка, тонировка и чистка задних фонарей Ford Focus 2

Содержание статьи:

1. Установка светодиодных фонарей RS/ST в Ford Focus 2

Давно присматривался к этим фонарям, больно уж они симпатичны в темное время суток. Цена за оригинал таких фонарей мало кого обрадовала, в том числе и меня. Но есть аналоги от известной фирмы Depo. Внешне фонари ничем не отличаются, и светятся все так же красиво и ярко.

Купил и пошел в гараж ставить, взяв с собой необходимый инструмент:

1. Фен строительный;

2. Термоусадочную трубку;

3. Разъёмы «мама-папа»;

4. Паяльник (никогда не применяю скрутку);

6. Нож для зачистки проводки.

Когда снял родные фонари то увидел, что придется дорабатывать проводку. Светодиодную подсветку надо было запитать от проводки, которая идет на лампу стоп/габарит. И еще меня ждал небольшой подвох в ходе испытаний, т.к. у нас на фордах хетчбеках для стоп/габарита применяется двухнитиевая лампа, то тут надо было сделать так чтобы при включении габаритов эта нить не загоралась, а загоралась светодиодная подсветка в фонарях. Тут я сделал хитро, достав лампу из патрона взял кусочек термоусдочной трубки и накрыл им второй контакт в цоколе. Теперь при установке лампы стоп, /габарит в цоколь работала только одна нить, предназначенная для стоп-сигнала.

Вот они новенькие, в коробочке

Снимаем родные фонари, открутив всего 2 винтика

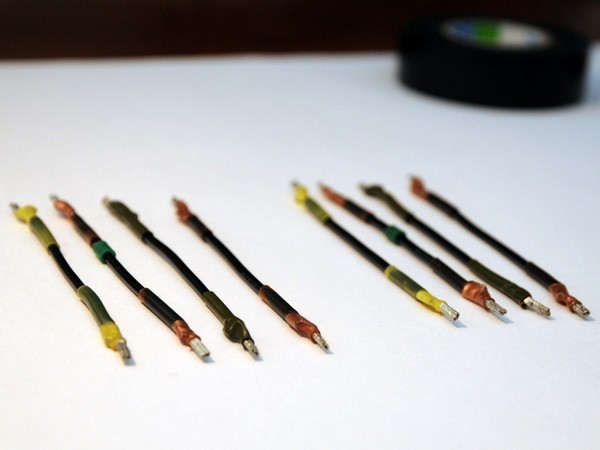

Удлинение проводки светодиодной подсветки

Включены только габариты

Включены только габариты

Включены только габариты

Всю красоту светящихся фонарей невозможно передать фотографиями, сделанными на мобилу.

2. Тонировка задних фонарей Ford Focus 2

Подкоптил так сказать чуток задние фонари.
Тонировали пленкой фирмы ORAFOL ORACOL Transparent Cal 8300.

Сняли фонарь, чтобы легче было загнуть, загладит края.

Половина фонарей готова. Вот такая разница тонированных и не тонированных фонарей.

Сняли что б удобнее было тонировать.

Результатом доволен. Фонари получились гранатового цвета.
Извиняюсь за качество фото, делал с телефона!

Фото после мойки. Вот такие получились фонарики.

Как снять задние фонари:
снимаем пластмассовую заглушку

видим под ней 2 пластмассовых вертушка, откручиваем их
и в другом углу фара держится на клипсе или штырьке, с круглой головкой…тяни на себя, не бойся выйдет
на фото отмечено красным кружком:

клипса и штырек…не знаю, как называется

и вынимаешь лампы

фонари на крышке багажника снимаются аналогично, только надо снять обшивку, там тюльпаны с вкручивающимися в них саморезами пластмассовыми

фонарь на крышке багажника

3. Доработка задних фонарей для Ford Focus 2

Многие владельцы фокуса обычно меняют задний фонарь ПТФ на второй задний ход от праворукого фокуса, что значительно увеличивает площадь освещения. Это была моя самая первая доработка фокуса. Такая замена лишает самой ПТФ, которая хоть и редко, но бывает нужна. Поездив так два годика решил вернуть птфки, доработав сами фонари. Очень люблю симметрию в авто, поэтому решил реализовать не одну птф, а в каждом фонаре, дополнив их еще габаритными огнями.

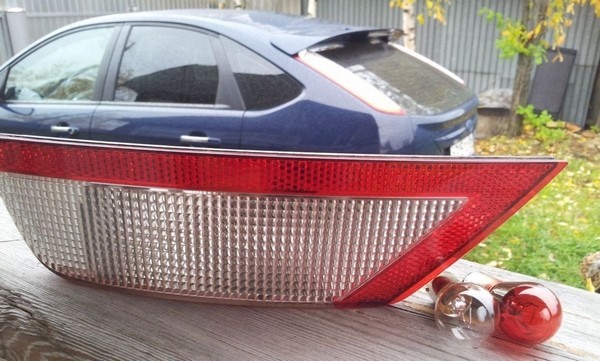

Фонарь и то, что будет его освещать

Просверленная дырка для цоколя

Для данной доработки пришлось принести в жертву свои стоковые фонари, которые уже два года пылятся на чердаке позаимствовав у них цоколь под двунитеевую лампу габарит/стоп. А дальше дело техники: сверилим дырку в корпусе, надежно закрепляем цоколь птф и прокладываем проводку для габаритов и второй птф.

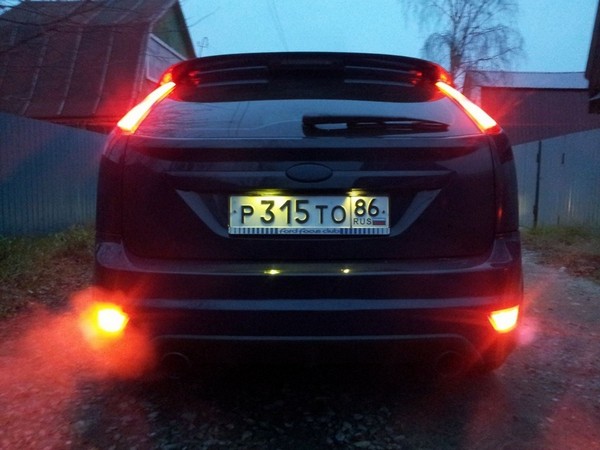

Теперь езжу так — габариты сверху и снизу. ПТФ включаем при необходимости.

Читать еще:  Замена внутреннего шруса Форд Фокус 2

4. Установка китайских фонарей в Ford Focus 2 с переносом ксенона со старых фар

Вот и я стал обладателем новых задних фар на седан из поднебесной.
Сама коробка.

Послание, которое было внутри

и вот ОНИ… сами фары!

Для интереса примерял родные платы, они подходят, но нужно дорабатывать немного и все лампочки влезают (но с трудом), защёлки срезать не требуется! Вся проблема в том, что если ставить не родные платы, то светят они хуже так как лампочка смещена по отношению к центру отражателя. Это было из любопытства.
Вот сами фарки:

снял старую для сравнения

Устанавливаем лампу ксенона в задний ход:
1. Срезаем донышко на плате:

2. Берём любую лампочку и обтачиваем цоколь до нужного нам диаметра:

3. Выгибаем контактную пластину наружу НЕ ОТЛАМЫВАТЬ, дабы была возможность обычную лампочку поставить.

4. Вставляем наши лампочки и проверяем как сидят, вставиться должны полностью!

5. Убедившись в том, что они встали, обтачиваем оставшийся пластик на лампочке по кругу и наши платы готовы.

7. Берём вот эти 2 разъёма и перепиновываем по этой схеме:

5. Установка задних штатных диодных фонарей Ford Focus 2

После очередного обдумывания, перечитывания статей на клубном сайте (FF) на общей «тюнинг-волне» я решил заменить штатные фонари на диодные, оригинал.
Неоднократно видел эти фонарики на дорогах города… И вот решил установить себе.

штатные диодные фонари. Фото не моё

Через 2 недели фонари были уже у меня

Мои штатные диодные фонари

Первый осмотр- и я понял, что они действительно хороши, а как они горят, мм, м, м…
Но! Это еще впереди.

Как известно, штатные разъемы не совпадают с разъёмами диодных фонарей.

разъём диодных фонарей

К этому я был готов.

Набор для работы…

Мне не хотелось резать провода на фонарях и тем более штатную проводку. Решил сделать короткие переходники со штатной колодки на колодку диодных фонарей. Небольшая сноровка, время и «РеДБулл» сделали чудеса.

переходники собственного изготовления

Соединив и аккуратно изолировав места соединения, я установил эти чудо-фанарики!

На всё про все ушло около 30 – 40 минут! Фонари установлены.

6. Чистка задних фонарей Ford Focus 2

Решил сегодня все-таки промыть задние фонари так как в них наблюдалась пыль и даже умершие насекомые. Промывал сначала снаружи, потом внутри несколько раз налив воду и активно взбалтывая, потом водой с фэри и в конце водкой чтобы разводов не было Отражатель как я понял лучше не тереть ничем, очень они нежные.

Пыльный фонарь с комаром внутри

Для снятия фонаря из салона, нужно открутить три гайки, извлечь блок ламп и отвести одну защелку

Оказалось, еще один фонарь был лопнут в нескольких местах, пришлось полечить ее с помощью паяльника и утопить в швы несколько скрепок, отверстие замазал герметиком

В финале полировка фонаря антицарапином

https://www.drive2.ru/l/5885807/, https://www.drive2.ru/l/524415/, https://www.drive2.ru/l/563465/, https://www.drive2.ru/l/4062246863888475338/#a2882303761817474171-, https://www.drive2.ru/l/288230376153127717/, https://www.drive2.ru/l/4899916394579235950/, https://www.drive2.ru/l/3524019/

Установка и подключение ДХО в Ford Focus 2

Содержание статьи:
1. Установка ДХО в Ford Focus 2
2. Установка ДХО в передние ПТФ Ford Focus 2
3. Кнопка отключения ДХО в Ford…

Устройство задних фонарей

Лампы стоп-сигнала и света заднего хода, освещение салона и багажника Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

освещение, дефектовка

Схема включения наружного освещения

1 — лампы габаритного света в блок-фарах 2 — монтажный блок 3 — переключатель наружного освещения 4 — выключатель зажигания 5 —- контрольная лампа наружного освещения в комбинации приборов 6 — лампы габаритного света в наружных задних фонарях 7 —- лампы стоп-сигнала во внутренних задних фонарях 8 —- фонари освещения номерного знака 9 —- выключатель освещения приборов 10 —- выключатель света заднего хода 11 — выключатель стоп-сигнала 12 —- блок бортовой системы контроля 13 —- лампы света заднего хода во внутренних задних фонарях К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле) А — к источникам питания В —- к лампам освещения приборов

Передние лампы габаритного света расположены в блок-фарах, задние – в наружных задних фонарях (на крыльях автомобиля ваз 2111). Лампы стоп-сигнала и света заднего хода – во внутренних задних фонарях на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педального узла тормоза). Фонари подсветки номерного знака расположены на бампере.

Габаритный свет включен, если нажат переключатель наружного освещения. Лампы габаритного света ваз 2112 и стоп-сигнала запитаны через реле К1 контроля исправности ламп в монтажном блоке. Если какая-либо из ламп перегорит или нарушится контакт в патроне или питающей цепи, в блоке контроля загорается соответствующий индикатор. Если реле контроля ламп нет, вместо него должны стоять перемычки, иначе лампы гореть не будут.

Лампы фонарей освещения номерного знака включаются одновременно с наружным освещением, но подключены в обход реле контроля, поэтому их исправность не диагностируется.

Лампа подсветки ваз 2110 вещевого ящика включается при включенном зажигании выключателем под крышкой ящика.

Напряжение к выключателям ламп плафона освещения салона и индивидуального плафона водителя подается также при включении зажигания ваз 2110. Кроме того, лампа освещения салона загорается, если открыта одна из дверей и переключатель плафона находится в соответствующем положении. Через несколько секунд после закрывания двери яркость свечения лампы уменьшается, и она гаснет. Этим управляет блок индикации бортовой системы контроля.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость ламп подсветки регулируется реостатом на панели приборов ваз 2111.

Лампы фонарей заднего хода загораются, если включено зажигание ваз 2112 и замкнут выключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Освещение автомобиля Ваз 2110, Ваз 2111, Ваз 2112

  • — Схема освещения
  • — Снятие и установка фар
  • — Гидрокорректор фары
  • — Замена главного цилиндра гидрокорректора
  • — Регулировка положения фар
  • — Наружное и внутреннее освещение
  • — Указатели поворота
  • — Противотуманные фары
  • — Замена бокового указателя поворота
  • — Замена выключателя фонарей заднего хода
  • — Замена фонарей заднего хода и стоп-сигнала
  • — Замена освещения заднего номерного знака
  • — Плафон освещения багажного отсека
  • — Выключатель освещения салона
  • — Снятие и установка центрального плафона
  • — Плафон освещения салона
  • — Замена лампы в противотуманной фаре

Узлы и схемы электрооборудования Ваз 2110, Ваз 2111, Ваз 2112

Диагностика электрооборудования автомобиля лада 2110. Инструкции по устранению неисправностей в системе освещения. Ремонт генератора и стартера лада 2111. Схема автомобиля лада 2112.

электрооборудование, настройка своими руками

стартер, устройство, замена и ремонт

генератор, проверка и устранение неисправностей

Фонарь заднего хода как работает и чинится этот элемент видео АвтоНоватор

Фонарь заднего хода хотя и не относится к категории обязательных световых приборов, но, тем не менее, имеет огромное значение для безопасного передвижения вашего авто.

Фонарь заднего хода – основные функции

Довольно трудно представить себе, как можно ездить и не пользоваться задним ходом, вернее такой ситуации в принципе быть не может. Причем не всегда есть возможность передвигаться только в светлое время суток, когда за окном отличная видимость

Поэтому очень важно обеспечить себе максимальный комфорт и вечером, а также ночью, а иногда и днем, во время тумана, дождя и других капризов погоды, которые не самым лучшим образом отражаются на вашей видимости другим участникам движения

Таким образом, основной функцией этих световых приборов является освещение дорожного полотна при движении назад. Кроме того, именно они предупреждают всех участников о том, что вы планируете дать задний ход, выполняя тем самым информативную функцию. Но, к сожалению, иногда приходится устанавливать дополнительный фонарь заднего хода, так как штатный не в состоянии выполнять все задачи на требуемом уровне.

Читать еще:  Блок предохранителей Форд Фокус 2 дорестайлинг схема

Не работают фонари заднего хода – возможные неполадки и их причины

Для того чтобы оценить состояние фонаря заднего хода и понять причину возможных неполадок, следует изучить устройство и принцип функционирования. Схема работы довольно простая и заключается в следующем. Как только происходит включение задней передачи, специальный шарик выключателя, выйдя из штока, замыкает контакты. Таким образом, на фонарь поступает напряжение, и он зажигается. После того, как водитель выключит заднюю передачу, все возвращается на свои места, и контакты размыкаются под действием возвратной пружины.

Из всего вышесказанного становится понятно, что данные световые приборы, впрочем, как и все остальные, связаны с электрической частью, а значит, причин, по которым не работают фонари заднего хода, может быть уйма. Среди них наиболее распространенными являются:

  • перегоревшая лампочка;
  • окисление контактов;
  • вышедшие из строя предохранители;
  • отсутствие на плате «массы»;
  • поломался датчик заднего хода, или же произошел обрыв его проводов;
  • перегорели контакты на пленке фары.

Не горят фонари заднего хода – диагностика неисправностей и ремонт

В общем, результат таких неисправностей один – не горят фонари заднего хода. Тогда нужно выявить причину и, соответственно, устранить ее. Если сгорела лампа, то ее пора заменить на новую. Для этого, отключив наружные световые приборы, открываем багажник и отсоединяем колодку проводов. Безусловно, предварительно придется демонтировать всю обивку, находящуюся сзади от фонаря. Далее, сжав фиксаторы, расположенные по бокам, можно вынуть панель и, надавив на саму лампу, выкручиваем ее. После ставим новую и возвращаем все на свои места.

Для работы с проводкой, как правило, требуется мультиметр, не исключение и автомобиль.

Окислившиеся контакты необходимо зачистить. Чтобы обеспечить к ним доступ, нужно попросту снять блок фары. Что же насчет отсутствующей «массы», так ее следует поставить на место, а оборванные провода прозваниваются, и нерабочие меняются. Вышедшие из строя предохранители также нуждаются в замене, они все находятся в специальном блоке предохранителей, так что сделать это не представляет труда. Также может возникнуть еще одна проблема, когда постоянно горят фонари заднего хода.

Причин такого поведения может быть несколько, либо опять-таки не все в порядке с электрической частью, либо же вышел из строя специальный датчик, расположенный на коробке. В первом и во втором случае организуйте замену неисправных частей. Кроме того, выйти из строя может и выключатель фонарей заднего хода. Добраться до него можно либо снизу авто, либо же через моторный отсек, но, прежде чем его демонтировать, убедитесь, что именно он вышел из строя.

Для этого, освободив его, нужно завести машину и включить заднюю передачу, а потом, замкнув контакты, посмотреть на фонари, которые должны загореться. Далее, вынув выключатель, проверяем мультиметром, происходит ли замыкание контактов при его включении. В случае отсутствия такого замыкания не обойтись без развальцовки. Вырезав из электромагнитного реле нужной длины гибкий контакт, лудим его на место старого. Затем, проверив надежность пайки, собираем выключатель обратно и прозваниваем. При нормальном замыкании устанавливаем его на прежнее место.

Ford Focus Клуб

Клуб владельцев легенды!

  • Ссылки
  • Сообщения без ответов
  • Активные темы
  • Поиск
  • Наша команда

улучшенные лампочки в фонари заднего хода

  • Версия для печати

улучшенные лампочки в фонари заднего хода

  • Цитата

#1

Сообщение axe_ll » 07 апр 2012, 17:30

вот дождался наконец то лампочки в фонари заднего хода. заказывал 2 вида:
1) Просто светодиодную (цена 15$ пара, заказывал на eBay).

2) Светодиодную с линзой и радиатором охлаждения (цена 45$ пара).

Как показал сравнительный тест, лампа с линзой светит гораздо ярче, практически как ксенон.
К сожалению камера не смогла точно передать эффект, но тем не менее разница видна.
на 1 фото (слева диодная, справа штатная OSRAM).

на 2 фото (слева линзованная, справа штатная OSRAM).

установлены обе линзованные

Единственный нюанс.
Когда подключал лампы, они отказались работать, думал брак!
В итоге оказалось, что там обратная полярность.
Пришлось менять местами провода.
Думаю эффект лучшего свечения того стоит.

Ford Focus 2 задний противотуманный фонарь, фонарь заднего хода снять замена ремонт Форд Фокус 2

Лампа загорелась и ничего не заискрило. Неисправен включатель лампы фонаря фонарь заднего хода форд фокус 2 хэтчбек хода. Состояние этой детали, кроме того ее правильные регулировки влияют на нормальную работу всего газораспределительного механи Работы по замене ремня требуют дополнительные деяния по снятию фронтального бампере и перевода рожи Ауди в сервисное положение лу Ваз 16 Клапанов Замена Прокладки Ремонт ваз 16 клапанов своими руками Как поменять прокладку головки блока цилиндров ВАЗ самому?

Когда наблюдается течь в месте, где соединяется блок цилиндров с ГБЦ, нередко ее предпосылкой является прогоревшая прокладка. Форд центр «пилот» клапан imrc от mazda замена клапанов imrc на клапана от ваз клапана imrc.

В таком сл Съездил в два магазина. Датчика включателя фонаря заднего хода на Форд Фокус 2 там не оказалось. Приехал домой курить интернет. Нашел заметки по промывке этой детали.

Второй фонарь заднего хода, улучшение освещения зх

Промывать предлагали WD40, но мне думается лучше применить промывку для карбюраторов. Утром пошел делать. Выкрутил включатель фонаря заднего хода из коробки скоростей, для этого использовал ключ на Встряхнул много раз включатель и затем слил жидкость. Для удаления жидкости из включателя нажал включателем на чистый лист бумаги и поводил его, как шариковую ручку.

Затем повторил эту процедуру еще. Одел разъем проводки на включатель заднего хода. Повернул ключ в замке зажигания и установил рычаг коробки на заднюю скорость.

Лампа фонаря заднего хода загорелась. Я нажал пальцем на шарик включателя и лампа погасла.

Установлен в салоне автомобиля, в монтажном блоке. У меня предохранитель оказался рабочим. Поиск причины неисправности продолжается.

Неисправен включатель фонаря заднего хода Форд Фокус 2 Включатель лампы фонаря заднего хода Форд Фокус 2 находится на коробке скоростей автомобиля. Для удобно доступа к нему надо демонтировать корпус воздушного фильтра. Для того, чтобы снять корпус воздушного фильтра я ослабил хомут воздуховода на дроссельной заслонке, после отсоединил резиновый шланг от сапуна на крышке головки блока цилиндров и сдернул воздуховод с дроссельной заслонки.

Как снять фонарь заднего хода на Форд Фокус 2 хэтчбек

Замена датчика заднего хода Форд Фокус2 Замена датчика заднего хода Форд Фокус2 номер датчика Затем снял разъем проводки с включателя. Для проверки электрической цепи автомобиля установил перемычку в разъем включателя показано на картинке.

Лампа загорелась и ничего не заискрило.

Неисправен включатель лампы фонаря заднего хода. Съездил в два магазина. Датчика включателя фонаря заднего хода на Форд Фокус 2 там не оказалось. Приехал домой курить интернет. Нашел заметки по промывке этой детали. Промывать предлагали WD40, но мне думается лучше применить промывку для карбюраторов. Утром пошел делать.

Читайте так же Выкрутил включатель фонаря заднего хода из коробки скоростей, для этого использовал ключ на Для удобно доступа к нему надо демонтировать корпус воздушного фильтра. Для того, чтобы снять корпус воздушного фильтра я ослабил хомут воздуховода на дроссельной заслонке, после отсоединил резиновый шланг от сапуна на крышке головки блока цилиндров и сдернул воздуховод с дроссельной заслонки.

Для проверки электрической цепи автомобиля установил перемычку в разъем включателя показано на картинке.

Лампа загорелась и ничего не заискрило. Неисправен включатель лампы фонаря заднего хода. Съездил в два магазина.

Замена Датчика Заднего Хода Форд Фокус 2

Датчика включателя фонаря заднего хода на Форд Фокус 2 там не оказалось. Приехал домой курить интернет. Нашел заметки по промывке этой детали.

Промывать предлагали WD40, но мне думается лучше применить промывку для карбюраторов. Утром пошел делать. Выкрутил включатель фонаря заднего хода из коробки скоростей, для этого использовал ключ на

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
