Форд Фокус 3 замена лампы стоп сигнала

Замена лампы стопа Форд Фокус 3

Смотрите также

В чем реальная разница автомобильных ламп ТОП брендов

    32 9 16k

Замена противотуманной лампы Форд Фокус 3

    91 2 51k

Лучшие лампы для авто

    83 7 98k

Маркировка ламп

    56 0 62k

Как выбирать лампы для автомобиля

    57 0 67k

Замена лампы стоп сигнала на Ford Focus 3 предполагает снятие (и обратную установку) блока фары. Поэтому данный фотоотчет покажет не только как поменять лампу стопа ФФ3 своими руками, но и даст представление о том, как происходит замена заднего фонаря на Фокус 3.

Как снять заднюю фару на Фокус 3

Как уже говорилось, для замены задних ламп сначала надо снять фонарь. Для этого следует открыть багажник и снять панель в углу. За панелью находится пара черных пластиковых винтов, которые можно открутить от руки.

Теперь фонарь держится лишь на пластиковых клипсах, и его можно снять, потянув на себя. Если фара упрямится, стоит аккуратно пошевелить ее вперед/назад, одновременно вытягивая с посадочного места. После снятия фонарь надо перевернуть, чтобы получить доступ к задним лампам. Установка фонаря происходит в обратном порядке.

Как поменять лампу стопа на Фокус 3

Сняв фонарь, надо повернуть на 1/4 оборота (против часовой стрелки) коричневый разъем питания лампы стопа-сигнала и вытащить ее из фары. Затем отсоединить старую лампу и подсоединить новую, после чего вставить разъем с лампочкой в фару и зафиксировать их оборотом на 1/4 по часовой.

Номер лампы стоп-сигнала Форд Фокус 3

Для стопа ФФ3 подходит лампа с номером P21/5W. Но в некоторых моделях с кузовами седан и универсал устанавливают P27/7W (3157K или 3157). Такие лампы производят Sylvania, GE, Philips, Osram и Wagner.

Задний фонарь Форд Фокус 3 2012 года (седан). Фонарь понадобится снять, для замены задних ламп. Делается это весьма просто.

Ford Focus Hatchback 1.6 АТ › Бортжурнал › Замена лампочки стоп сигнала Ford Focus 3 .

Стоя в утренней пробке и держа ногу на педали тормоз, бортовой компьютер выдал, перегорела лампочка стоп сигнала. Дождался выходных и решил поменять её самостоятельно. Весь процесс занял не более 10 минут, все просто доступно для людей сделано.

Важно! Сначала Купить лампочку
Лампа накаливания P21W, мощностью 21 ватт:
Артикул: Osram 7506-02B
ЦЕНА: 60 рублей.

Алгоритм замены:
1. Откидываем декор.
2. Откручиваем 2 пластиковых винта.
3. Аккуратно вытаскиваем фару в бок, её держит направляющая на фото показал.
4. По классике откручиваем тот Слот где старевшая лампочка.
5. Меняем лампочку.
И весь процесс делаем в обратную сторону!

Лампы применяемые на Форд Фокус 3

1 Лампа ближнего света — галогеновая лампа Н7 мощностью 55 ватт. Цилиндрической формы, с двумя контактами.
2 Лампа дальнего света — галогеновая лампа Н1 мощностью 55 ватт. Небольшого, вытянутого размера с одним электрическим контактом.
3 Лампа в противотуманной фары — галогеновая лампа Н11 мощностью 55 ватт. лампа Г образной формы с пластиковым цоколем.
4 Лампа указателя поворота — одноконтактная лампа накаливания PY21W, мощностью 21 ватт оранжевого цвета.
5 Лампа сигнала тормоза — одноконтактная лампа накаливания P21W, мощностью 21 ватт.
6 Лампа освещения номерного знака, багажника, вещевого ящика, переднего габарита и освещения салона — маленькая одноконтактная лампа W5W, мощностью 5 ватт.
7 Лампа заднего хода — одноконтактная лампа накаливания W16W, мощностью 16 ватт.
8 Лампа габарита и противотуманного фонаря — двухконтактная лампа накаливания с металлическим цоколем P21/5W, мощностью 21/5 ватт.
9 Лампа повторителя поворота — бесцокольная одноконтактная лампа W5W желтого цвета, мощностью 5 ватт.

Замена ламп заднего хода и стоп-сигнала Ford Focus 3

Лампа света заднего хода: W16W (16Вт)
Лампа стол-сигнала: P21W (21Вт)

Для замены лампы света заднего хода выполните следующие операции.
1. Снимите задний фонарь (на автомобилях с кузовом хэтчбек), или секцию фонаря, расположенную на крышке багажника (на автомобилях с кузовом седан), или секцию фонаря, расположенную на двери задка (на автомобилях с кузовом универсал) (см. тут).

Замена лампы показана на левом фонаре. Лампу с правой стороны заменяют аналогично.


2. Поверните патрон лампы света заднего хода против часовой стрелки.


3. . и извлеките патрон из фонаря.


4. Достаньте из патрона лампу.
5. Установку новой лампы света заднего хода выполните в обратном порядке.

Для замены лампы стоп сигнала выполните следующее.
1. Снимите задний фонарь (на автомобилях с кузовом типа хэтчбек), секцию фонаря расположенную на крышке багажника (на автомобилях с кузовом типа седан> или секцию фонаря расположенную на двери задка (на автомобилях с кузовом типа универсал) (см. тут).

Замена лампы показана на левом фонаре. Лампу с правой стороны заменяют аналогично.


2. Поверните патрон лампы стопсигнала против часовой стрелки


3. . и достаньте патрон лампы из отражателя заднего фонаря


4. Нажмите на лампу, поверните ее против часовой стрелки.


5. . и достаньте лампу стоп сигнала из патрона.

Информация актуальна для автомобилей Форд Фокус 3 (Mk3 CB8) с бензиновыми двигателями 1.6 л (105 л.с), 1.6 л (125 л.с.) и 2.0 л (150 л.с.) выпускаемых с 2011 года. Для иных вариантов двигателя инструкция может отличаться.
Источник: Ford Focus III — Руководство по эксплуатации, техническому обслуживанию и ремонту. — М.ООО «ИДТР 320 с: ил., эл. схемы

Высокопрофессиональная замена лампы стоп Форд Фокус 3 (задней)

Автомобиль Форд Фокус 3 – популярная модель машины, сочетающая в себе приемлемую цену, хорошие ходовые характеристики и комфортность вождения. В машину встроен бортовой компьютер, контролирующий процессы в ходовой части и электронике автомобиля. Электрическая часть автомобиля также выполнена на высшем уровне: высококачественные лампы и фонари, освещение салона: все это работает синхронно и довольно долговечно. Однако некачественное содержание автомобиля, износ аккумулятора, перепады напряжения и температуры постепенно приводят электрическую часть и электронику автомобиля в негодность.

В числе электрической части автомобиля находятся поворотники, габариты и лампы стоп. Эти осветительные приборы крайне важны для определения другими водителями ширины автомобиля и понимания маневров водителя. Неисправные лампы могут привести к серьезной аварии или штрафу.

Предпосылки замены задней лампочки Форд Фокус 3

Неисправность лампы электропроводки проявляется в двух случаях: она перестает гореть или бортовой компьютер сигнализирует о поломке. Во втором случае осветительный прибор может продолжать функционировать, хотя и неправильно. Первая ситуация представляет максимальную опасность, вторая же является предупреждением, но также говорит о неправильной работе осветительного прибора или электрики авто.

Как правило, к необходимости замены приводят следующие ситуации:

  • длительный срок эксплуатации автомобиля;
  • перепады напряжения вследствие общего износа проводки или аккумулятора;
  • окисление контактов;
  • физические повреждения.

Лампы могут не работать и по другим причинам: перебои проводки, перебои с механизмом включения или окислившиеся соединения. При этом также не работают сигналы. Но замены ламп не даст нужного эффекта.

Еще одним видом неисправности, связанным с лампой «стоп», является показания бортового компьютера о неисправности. При работающих лампах это говорит о неправильном напряжении или проблемах с электроникой машины. В первом случае замена ламп, проводимая в комплексе с зачисткой контактов, приводят к положительному результату.

Признаки неисправности и замена лампы стоп Форд Фокус 3

Для проведения диагностики элементов осветительной системы требуется их полный демонтаж. У нас в наличии имеются лампы стоп на Форд Фокус 3, поэтому диагностика и замена проводятся одновременно.

В первую очередь необходимо снять задние фары автомобиля. Для начала снимается внутренняя панель багажника, после чего раскручивается пара черных пластиковых винтов. Далее следует аккуратный съем механизма с клипсов. Для этого не требуется специализированный инструмент, только аккуратность. Небрежное снятие фонаря может стать причиной повреждения фары или проводки, требующей дорогостоящей замен или сложного ремонта.

После демонтажа фары, лампы стоп сигнала просто выкручиваются из нее. Здесь проблемой могут быть неисправные осветительные приборы или окислившиеся приборы. Самым простым способом проверки является установка новых ламп.

Специалисты нашей автомастерской в любом случае не ограничиваются заменой. Мы проводим более сложную очистку контактов от окислителей. Для этого проводится разборка патрона, чистка контактов и смазка токопроводящей жидкостью.

При замене лампочки Фокус 3 важно подобрать качественную деталь: подойдут P27/7W (3157K или 3157). Другие лампы также будут светить, но они грозят некорректной работой. Электрическая часть автомобиля рассчитана на определенное напряжение и потребление мощности, поэтому установка неподходящей лампы чревата:

  • постоянно горящей лампочкой датчика;
  • некорректной работой самой лампы, тусклым свечением;
  • быстрым перегоранием;
  • перегревом и связанным с ним окислением.

Также не следует искать дешевые неоригинальные элементы: они отличаются низким качеством исполнения и часто не соответствуют заявленным характеристикам.

После замены ламп и очистки контактов проводится проверка работоспособности. Лампы проверяются в разобранном состоянии. Если результат оказался отрицательным или загорелась лампочка датчика, следует переходить к другим причинам.

Замена лампы стоп сигнала Фокус 3: другие поломки, их причины и устранение

Неисправность включателя – еще одна распространенная причина поломки. Для ее диагностики следует снять педаль тормоза и найти так называемую лягушку. Ее визуальный осмотр позволяет специалисту определить состояние детали и при необходимости провести очистку от окислений или нагара.

Читать еще:  Не заводится Форд Фокус 3 не крутит стартер реле щелкает

Еще одна причина горящего уведомления на датчике – выход из строя одного из предохранителей. Панель предохранителей находится под бардачком. Устранение неисправности не составит труда для специалиста: наши автоэлектрики могут найти нужный предохранитель в автомобиле Форд Фокус 3 даже без использования схем. Самая эффективная проверка работоспособности осуществляется при помощи мультиметра. Здесь необходимо знать вольтажи и места, где проходит и не проходит ток.

Наиболее сложным с точки зрения ремонта случаем является обрыв проводки в автомобиле. Причиной может быть коррозия, а в нередких случаях – грызуны. Для устранения причины специалист снимает несколько панелей и методично проверяет кабель на токопроводимость и сопротивление. Устранение такой проблемы требует длительного времени, знаний о залегании проводки в автомобиле и умении безошибочно определять пробои, короткое замыкание или избыточное сопротивление на участках разной длины. Работу выполняю узкопрофильные специалисты: такое не под силу большинству автомехаников, не говоря уже об обычных водителях. В некоторых случаях имеет смысл не прибегать к долговременной операции, а заменить токопроводящий канал полностью. Это также требует специальных знаний, но займет не так много времени.

Результат замены лампочки стопа
Форд Фокус 3

После проведения замены или другого ремонта лампа снова будет работать. Обратите внимание на цвет и интенсивность: они должны остаться приблизительно на том же уровне. После проведения ремонта лампа не должна затухать или барахлить любым другим способом.

Проведение замены нашими специалистами значительно лучше самостоятельного ремонта. Мы осуществим качественную чистку и проверим соединительные элементы. Это позволит предотвратить появление сигналов на датчике, а также продлит жизнь стоп лампе.

При проведении замены дополнительно проводится очистка задних фар. Так они станут более просветленными, что улучшит видимость фонарей для других автомобилей. От дальнейшего запыления спасет качественная сборка фар, обеспечивающая хорошую герметизацию, благодаря которой фары останутся светлыми и будут выдавать яркий свет более длительное время.

Замена лампы стоп сигнала Форд Фокус 3 Седан/Replacing the brake light lamp Ford Focus 3 Sedan

Показать панель управления

  • Опубликовано: 8 апр 2019 veröffentlicht
  • Мой инстаграм — igara_life
    Также смотрите замену передних колодок — clip-share.net/video/o6xpEj3EDT0/видео.html
    Ремонт кондиционера — clip-share.net/video/PaoR6axiHCg/видео.html
    Как поменять колесо — clip-share.net/video/PAhO4zK5w4E/видео.html
    Замена салонного и воздушного фильтров — clip-share.net/video/fsvjyV995dM/видео.html
    Замена рамки блока управления светом — clip-share.net/video/sBuqerk3JiQ/видео.html
    Подготовка авто к летнему периоду — clip-share.net/video/rRnxli-XDM0/видео.html
  • Развлечения

Комментарии • 16

Подскажите а катафот на багажнике, это стоп сигнал? Или всё-таки обычные отражатель?

@IGARA life просто у меня пропал стоп сигналы на багажнике там и там

@IGARA life а как там менять лампачки

Привет! На крышке багажника полноценный стоп сигнал.

добрый день. Спасибо за видео, у вас на седане хоть прямой доступ к барашкам есть, у меня на вагоне барашки находятся в секции под таким углом, что рукой толком не залезть не то, что плоскогубцы. Уже 4 неделю никак не получается открутить, бывает на выходных катаюсь-катаюсь и только почувствовав прилил сил, бегу откручивать, но Болт!)
Как к нему подлезть ХЗ. Такая печальная история.

Привет! Думаю можно заехать на сервис и просто поинтерисоваться. Думаю мастера подскажут))

Форд Фокус 3 замена лампы стоп сигнала

Содержание

Действия в чрезвычайных ситуациях

Ежедневные проверки и определение неисправностей

Эксплуатация автомобиля в зимний период

Инструкция по эксплуатации и техническому обслуживанию

Предостережения и правила техники безопасности при выполнении работ на автомобиле

Основные инструменты, измерительные приборы и методы работы с ними

Базовый комплект необходимых инструментов
Методы работы с измерительными приборами

Механическая часть двигателя (бензиновые двигатели)

Механическая часть двигателя (дизельные двигатели)

Система управления двигателем

Система впуска и выпуска

Механическая коробка передач

Автоматическая коробка передач

  • Обслуживание на автомобиле
  • Автоматическая коробка передач в сборе
  • Привод переключения передач
  • Сервисные данные и спецификация

Приводные валы и главная передача

  • Охрана здоровья и меры предосторожности
  • Экстерьер
  • Интерьер
  • Кузовные размеры
  • Сервисные данные и спецификация

Система пассивной безопасности

Система кондиционирования, отопления и вентиляции

Электрооборудование и электросистемы

  • Передние фары
  • Передние противотуманные фары/ задний противотуманный фонарь
  • Освещение салона
  • Указатели поворота, стоп-сигналы, аварийная световая сигнализация
  • Стояночные фонари, задние фонари и лампы освещения номер знака
  • Фонари заднего хода
  • Освещение комбинации приборов и приборной панели
  • Комбинация приборов
  • Система зарядки
  • Система запуска
  • Вентилятор системы охлаждения
  • Органы управления усилителем рулевого управления
  • Звуковой сигнал, прикуриватель
  • Блокировка переключения передач
  • Система пассивной безопасности
  • Дополнительный отопитель
  • Обогреватель ветрового, заднего стекла и наружных зеркал
  • Стеклоочистители и омыватели
  • Стеклоподъемники
  • Люк
  • Зеркала с электроприводом
  • Система обогрева рулевого колеса
  • Аудиосистема и навигация с дисплеем и без SYNC
  • Система управления динамической подвеской

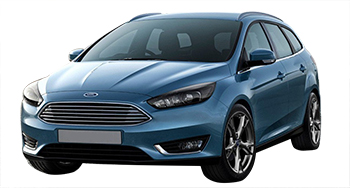

Лампы Ford Focus III Универсал 1.6 Ti 105 л.с. id8096

Технические данные

Каталог запчастей

Маркировка автоламп

Ближний свет

с галогенной фаройH7 12V 55W PX26d
с ксеноновыми фарамиD3S 85V 35W PK32d-5
с биксеноновыми фарамиD3S 85V 35W PK32d-5
Дальний свет

до 2014/03, с галогенной фаройH1 12V 55W P14,5s
от 2014/05, с галогенной фаройH15 12V 15/55 PGJ23t-1
с ксеноновыми фарамиH7 12V 55W PX26d
с биксеноновыми фарамиD3S 85V 35W PK32d-5
Поворотный свет

с ксеноновыми фарамиH1 12V 55W P14,5s
с биксеноновыми фарамиH1 12V 55W P14,5s
Дневной ходовой свет

от 2014/05, с галогенной фаройH15 12V 15/55 PGJ23t-1
с ксеноновыми фарамиLEDОригинальная деталь
с биксеноновыми фарамиLEDОригинальная деталь
АксессуарыDAY1
Стояночный фонарь

с галогенной фаройW5W 12V 5W W2,1×9,5d Longlife
с ксеноновыми фарамиLEDОригинальная деталь
с биксеноновыми фарамиLEDОригинальная деталь
Противотуманная фара

H11 12V 55W PGJ19-2
Передний фонарь указателя поворота

PY21W 12V 21W BAU15s
Боковой фонарь указателя поворота

WY5W 12V 5W W2,1×9,5d
Фонарь освещения пространства перед дверью (для удобства выхода из салона)

W5W 12V 5W W2,1×9,5d
Задний фонарь указателя поворота

PY21W 12V 21W BAU15s
Задний фонарь

Задний габаритный фонарь с лампами накаливанияW5W 12V 5W W2,1×9,5d
Задний габаритный фонарь со светодиодамиLEDОригинальная деталь
Фонарь стоп-сигнала

P21W 12V 21W BA15s
Фара заднего хода

W16W 12V 16W W2,1×9,5d
Задняя противотуманная фара

Задний габаритный фонарь с лампами накаливанияP21/5W 12V 21/5W BAY15d
Задний габаритный фонарь со светодиодамиP21W 12V 21W BA15s
Фонарь освещения номерного знака

>Оригинальная деталь
Дополнительный фонарь сигнала торможения

>Оригинальная деталь
Плафон салона

>Оригинальная деталь
Фонарь освещения багажника

W5W 12V 5W W2,1×9,5d
Освещение проёма двери

АксессуарыEntry1
Освещение пространства для ног

W5W 12V 5W W2,1×9,5d

Федеральный интернет магазин Autocompas.ru:

Присутствие в 6 мегаполисах;

Ассортимент деталей более 16 млн.;

Наличие и цены от 516 поставщиков;

Свыше 30000 посетителей в день;

Консультации экспертов онлайн;

Наличный и безналичный расчет;

Работа со всеми регионами РФ;

Отгрузка от 2 до 24 часов;

Доставка ТК и почтой РФ.

© 2008-2020 Все права защищены: Parts Market, LLC; ООО Трейдмаркет запчастей

Лампы Ford Focus

Ford Focus 2

Годы выпуска: с 2004 по 2011

Седан

Ближний свет

Цоколь: H7

Мощность: 55 Вт

Дальний свет

Цоколь: H1

Мощность: 60 Вт

Передний габаритный свет

Цоколь: W5W

Мощность: 5 Вт

Передние указатели поворотов

Цоколь: PY21W

Мощность: 21 Вт

Противотуманные фары

Цоколь: H11

Мощность: 55 Вт

Боковые указатели поворотов

Цоколь: WY5W

Мощность: 5 Вт

Задние указатели поворотов

Цоколь: PY21W

Мощность: 21 Вт

Стоп-сигнал

Цоколь: P21W

Мощность: 21 Вт

Задние противотуманные фонари / габаритный свет

Цоколь: P21/5W

Мощность: 21/5 Вт

Лампа света заднего хода

Цоколь: P21W

Мощность: 21 Вт

Фонарь подсветки номерного знака

Цоколь: С5W

Мощность: 5 Вт

Дополнительный стоп-сигнал

Цоколь: W5W

Мощность: 5 Вт

Хэтчбек

Ближний свет

Цоколь: H7

Мощность: 55 Вт

Дальний свет

Цоколь: H1

Мощность: 60 Вт

Передний габаритный свет

Цоколь: W5W

Мощность: 5 Вт

Передние указатели поворотов

Цоколь: PY21W

Мощность: 21 Вт

Противотуманные фары

Цоколь: H11

Мощность: 55 Вт

Боковые указатели поворотов

Цоколь: WY5W

Мощность: 5 Вт

Задние указатели поворотов

Цоколь: PY21W

Мощность: 21 Вт

Стоп-сигнал / габаритный свет

Цоколь: PR21/5W (красного цвета)

Мощность: 21/5 Вт

Задние противотуманные фонари

Цоколь: P21W

Мощность: 21 Вт

Лампа света заднего хода

Цоколь: P21W

Мощность: 21 Вт

Фонарь подсветки номерного знака

Цоколь: С5W

Мощность: 5 Вт

Дополнительный стоп-сигнал

Цоколь: W5W

Мощность: 5 Вт

Ford Focus 3

Годы выпуска: с 2011 по 2018

Ближний свет

Цоколь: H7

Мощность: 55 Вт

Дальний свет

Цоколь: H1

Мощность: 60 Вт

Передний габаритный свет

Цоколь: W5W

Мощность: 5 Вт

Передние указатели поворотов

Цоколь: PY21W

Мощность: 21 Вт

Читать еще:  Форд Фокус объем багажника хэтчбек

Противотуманные фары

Цоколь: H11

Мощность: 55 Вт

Боковые указатели поворотов

Цоколь: WY5W

Мощность: 5 Вт

Задние указатели поворотов

Цоколь: PY21W

Мощность: 21 Вт

Стоп-сигнал

Цоколь: P21W

Мощность: 21 Вт

Задние противотуманные фонари и габаритный свет

Цоколь: P21/5W

Мощность: 21/5 Вт

Лампа света заднего хода

Цоколь: W16W

Мощность: 16 Вт

Фонарь подсветки номерного знака

Замена лампы ближнего света Форд Фокус 3

Недостаточно освещения при переключении на ближний свет? Всему виной лампа ближнего света «Форд Фокус 3». При замене оптики удастся значительно улучшить качество освещения и лёгкость передвижения в тёмное время суток. Существует много вариантов наладить ближний свет «Форд Фокус 3», но в каждом случае придётся поменять лампочку. Вмешательство в оптику также может быть оправдано перегоранием лампочки.

Как выбрать лампу ближнего света на Ford Focus 3

Огромная популярность машины Ford Focus 3 обоснована выгодным соотношением между ценовой политикой и качеством изделия, а также большой распространённостью ремонтных запчастей. Лампочка ближнего света «Форд Фокус 3» с завода уже обладает достаточной мощностью для рядовых задач, но нередко появляется необходимость увеличить мощность, переоборудовать электрическую систему или регулировать свет.

Выбор должен осуществляться на основании технических характеристик источника питания и патрона. Второстепенными, но также важными, условиями выбора являются: цена, производитель, вид и т. д.

Лампа ближнего света ФФ3 оснащена:

  • цоколь лампы ближнего света «Форд Фокус 3» фланцевый H7;
  • напряжением – 12 V;
  • мощностью – 55 W.

Производитель сразу устанавливает в автомобиль фирменные лампы от Osram, производство находится в Германии. Компания является дочерней корпорацией от именитого бренда Siemens, который славится надёжной электроникой. Если причина замены лампы ближнего света в «Фокус 3» заключается в перегорании осветительного прибора, лучше просто купить аналог.

Современный рынок может предложить большой выбор источников света для головной оптики автомобиля

На Ford Focus 3 лампа ближнего света устанавливается 2 видов:

  1. Биксеноновая с оптической линзой.
  2. Галогенная вместе с рассеивателем потока.

С учётом описанных характеристик нужно подбирать подходящие лампы, в случае замены штатной модели ближнего света Focus 3. Унифицированный цоколь позволяет устанавливать лампочки любой фирмы, но при выборе стоит отдать предпочтение вариантам с одинаковыми показателями мощности.

Повышенная светоотдача не должна быть у галогенных фар, так как они используют нить накаливания и могут сильно нагреваться, отчего разрушается покрытие и структура отражателя.

Замена лампы ближнего света «Форд Фокус 3» владельцами осуществляется в пользу некоторых проверенных брендов и конкретных моделей:

  • Philips. Покупают с цоколем H7 стандартную модель, в ней используется хромированный цоколь, а стеклянная масса включает добавления кварца. Перечисленные технологии улучшают освещённость трассы на 30% по сравнению со штатным вариантом, при этом не изменяется мощность и напряжение прибора. Другими популярными моделями бренда является серия Diamond Vision, которая подобна дневному свету, а также Xtreme Vision – сила потока наибольшая среди всех моделей, она в 2 раза превосходит Osram;
  • Bosch. Большая светоотдача 90-Plus обеспечивает повышение производительности на 90%. В свете преобладает белый цвет. Blue Vision – это модель с голубым оттенком света, в лампочке используется стекло из кварца для усиления прочности поверхности;
  • IPF. При выборе H11 XY64-2400K свет становится более жёлтым, он освещает трассу значительно лучше при опускании тумана;
  • Koito. Бренд выпускает ксеноновые варианты Whitebeam III H7. При замене лампы на «Форд Фокус 3» увеличивается производительность с 55 до 100 Вт.

Вы можете установить вместо штатной лампочки источник ближнего света любого другого бренда

Как заменить лампочку ближнего света на авто «Форд Фокус 3»

Освещение обеспечивает основная оптика, состоящая из блока фар, куда монтируется сразу 4 лампочки: габаритные, поворотные, дальние и ближние огни. Сама процедура смены не должна вызывать сложностей, большие усилия также отсутствуют, но снимать фару всё же придётся.

Фиксатор лампы ближнего света «Форд Фокус 3» довольно стандартный, чтобы произвести замены, нужно следовать такому алгоритму:

  1. Откинуть передний капот и установить его на держатели.
  2. От АКБ отсоединяется клемма.
  3. Фара фиксируется с помощью 2 винтов, которые могут откручиваться с помощью насадки «звёздочка», шестигранника или отвёртки на «минус».
  4. Корпус блока нужно плавным и аккуратным движением подать к себе, постепенно изымая оптику снизу.
  5. От платы отсоединяется клемма питания. Теперь рекомендуется отнести фару в подходящее помещение и поменять любой световой индикатор.
  6. С обратной стороны блока нужно отсоединить крышку, она изготовлена из резины и находится сразу за креплением ближнего света.
  7. Появившийся лючок позволяет изъять лампу вместе с патроном из паза внутри отражателя. Для извлечения нужно надавить на зажимы и немного покрутить патрон, затем тянуть для извлечения из направляющих.
  8. Лампа вытягивается из патрона.
  9. Теперь проводится монтаж новой лампочки и сборка блока. Чтобы упростить процедуру, можно установить 1 лампу в паз на отражателе и установить в патрон до слышимого щелчка.

Головная оптика на Ford Focus 3 представляет собой блок-фары, с установленными в них лампами дальнего и ближнего света, поворотными и габаритными огнями

Что необходимо для проведения работ

Для быстрейшего и качественного проведения работ в отношении замены лампочки нужно предварительно подготовить инструменты и запчасти, которые будут использованы впоследствии:

  • лампы. Выбрать и купить 2 лампочки согласно описанным рекомендациям;
  • шестигранник или звездочка на 6 мм. Инструмент потребуется для отсоединения фары. В машинах ФФ3 может использоваться один из видов крепления. Перед откручиванием следует проверить, что инструмент плотно становится в паз и не приведёт к разрушению креплений;
  • минусовая отвёртка. Подойдёт с длинным жалом и достаточно тонкой насадкой. Она пригодится для открепления пазов фиксаторов, которые находятся снизу. Отвёртка поможет отсоединить колодку проводов;
  • перчатки. Обязательно нужно использовать защитные перчатки, так как острые грани деталей сильно царапают руки.

Рекомендации по замене ламп на автомобиле «Форд Фокус 3»

В процессе замены любой лампы, даже габарит, нужно следовать простым правилам и инструкции:

Заменить лампочку ближнего света на «Фокусе 3», не представит для вас сложности

  • замену ламп нужно проводить одновременно на обеих фарах, независимо от того сколько лампочек сгорело;
    Это позволит нивелировать разницу в освещенности разных сторон автомобиля. Управление становится более качественным и безопасным;
  • во время выполнения работ с галогенными лампами не допускается касание незащищёнными руками к корпусу. В противном случае появится жировое выделение, оно отпечатается на стекле. Из-за особых свойств жира, сразу после включения лампочка перегорит;
  • в процессе демонтажа следует соблюдать максимальную внимательность, можно фотографировать каждый этап. Обращать внимание необходимо на ось фиксации лампочки в отражателе, сторону расположения защёлок патрона, наличие зазора у лампы по отношению к кузову и т. д.;
  • демонтаж, так же, как и монтаж, не должен выполняться с помощью прикладывания больших усилий. В автомобиле всё устроено таким образом, что крепления довольно хрупкие (пластиковые), их легко деформировать, нарушить целостность резьбы или разрушить;
  • перед установкой фары в сборе после процесса замены, нужно изначально ввести низ в специальные пазы, которые находятся со стороны крыла авто. С помощью лёгкого движения блок без труда станет в пазы с внешней стороны. Только после ввода в фиксаторы нужно закручивать винты;
  • по завершении работ по смене ламп можно подсоединять аккумулятор и проверять, всё ли получилось. Если соединения установлены правильно, а свет все равно не поступает, причина может крыться в сбоях компьютера. Придётся сбросить ошибку.

Вывод

Замена осветительного прибора в «Фокус 3» – это несложная процедура, но она потребует внимательности, аккуратности и собранности. Не стоит впервые выполнять такую работу в сжатые сроки, лучше отложить замену до момента, когда появится достаточное количество времени. Следуя алгоритмам замены, можно легко заменить ближний свет, не нарушив целостности крепежей.

Замена лампы заднего габарита форд фокус 3

В России автомобиль Ford Focus стал по-настоящему народным. Третье поколение этой линейки появилось в продаже в 2010 году. Автомобиль производится и сейчас.

Одним из важнейших факторов, влияющих на безопасность движения, является состояние и работоспособность осветительных приборов. В материале статьи рассмотрим процесс замены лампочек задних фонарей, а также важность содержания приборов освещения автомобиля Ford Focus 3 в исправном состоянии.

Почему нужна замена ламп Форд Фокус 3 универсал?

Свету задних фонарей всегда придавалось меньше значения, чем свету передних. С неисправным освещением передних фонарей в ночное время суток ездить проблематично. Нарушенная работоспособность задних приборов освещения может довольно долго оставаться незамеченной.

Рекомендуется как минимум один раз в месяц проверять работоспособность всех приборов освещения. Также проверку нужно обязательно проводить перед дальней поездкой. Часто проблемы с освещением и выявляются в процессе таких осмотров. Проверку рекомендуется производить с помощником.

Рассмотрим несколько распространенных аварийных ситуаций, к которым может привести неисправное состояние задних фонарей.

  1. Неисправные стоп-сигнальные огни. Очень опасная неисправность. Осознать это в полной мере можно только столкнувшись с подобной ситуацией. В плотном потоке чувство относительной скорости и дистанции притупляется. Главным показателем того, что едущий впереди водитель тормозит, являются загоревшиеся стоп-сигнальные огни. В этот момент большинство водителей интуитивно ставят ногу на педаль тормоза. Но если стопы не загораются, то среагировать на тормозящий впереди автомобиль вовремя проблематично. И часто бывает так, что тормозить становится уже поздно. Происходит авария. И если у ехавшего сзади водителя есть видеорегистратор, который зафиксировал нерабочие стоп-сигнальные огни – ситуация с виновником аварии уже не будет столь однозначной.
  2. Неработающие габаритные огни, особенно в ночное время, могут привести к аварии. Особенно опасны остановки на трассе с нерабочими задними фарами. Автомобили по трассе движутся на большой скорости. Заметить вовремя транспортное средство, стоящее в темноте, довольно проблематично. Ситуация усугубляется, если плохие метеорологические условия ухудшают видимость.
  3. Неисправные указатели поворотов – одна из самых распространенных причин аварий, которые происходят по вине неработающих приборов освещения. Перестроение, поворот или обгон без предварительного извещения других участников дорожного движения о своем намерении часто приводят как минимум к конфликтным ситуациям, а иногда становятся причиной серьезных аварий. Например, на трассе, где есть всего по одной полосе в каждую сторону, движется тихоходное транспортное средство. Водитель с неисправными задними указателями поворотов обозначает маневр и начинает обгон. Одновременно с ним это делает едущий за ним автомобиль. Так как водитель второго автомобиля видит, что впереди едущий не включает указатель поворота, это значит, что он или уступает, или не торопится обгонять. Оба автомобиля выезжают на встречную полосу, и происходит аварийная ситуация. Опять же, при наличии видеорегистратора у второго водителя не составит проблем доказать виновность первого, у которого не работают указатели поворотов.
Читать еще:  Как подтянуть рулевую рейку Форд Фокус 2

Менее критичным является работоспособность указателей заднего хода. Однако в ночное диагональная парковка будет проблематичной, если площадка за автомобилем не будет освещена в должной мере.

Процесс замены лампы заднего габарита Фокус 3 универсал

На автомобиле Ford Focus 3 в кузове «универсал» процедура замены задних ламп довольно проста. Однако от мастера требуется аккуратность и полное знание самой процедуры.

Перед заменой лампочек отсоединяется минусовая клемма от АКБ.

Для замены ламп указателей поворотов и габаритных огней выполняются следующие действия:

  • поднимается крышка багажного отсека;
  • снимается пластиковая крышка в декоративной облицовке;
  • отвинчиваются два крепежных барашка;
  • фара с небольшим усилием выводится из своего посадочного места;
  • сдвигается собачка замка фиксатора проводов;
  • от блока фары отсоединяется фишка;
  • проворачивается крышка лампочки указателя поворотов против часовой стрелки;
  • извлекается патрон и производится замена лампочки;
  • лампочка габаритного огня и стоп-сигнала меняется аналогично;
  • выполняется сборка в обратном порядке.

Замена лампочек в блоке фонарей, находящихся на крышке задней двери выполняется по следующей схеме:

  • отсоединяется пластиковая крышка на задней двери багажного отделения;
  • отвинчивается барашек крепления фары;
  • зажимаются два пластиковых фиксатора, и вынимается фонарный блок;
  • поворачивается патрон против часовой стрелки;
  • извлекается нерабочая лампочка и устанавливается новая;
  • выполняется сборка в обратном порядке.

Замена дублирующего стоп-сигнала на задней двери выполняется по следующему алгоритму:

  • откручиваются два крепежных винта;
  • извлекается фонарный блок;
  • изымается сгоревшая лампочка и устанавливается новая;
  • производится сборка в обратном порядке.

Работы по замене обязательно выполняются с минимальным касанием к стеклянной колбе лампы или в перчатках. Попадание загрязнителей на лампочку может привести не только к ухудшению силы света, но и может привести к досрочному выходу лампы из строя.

Фокус 3 универсал: замена лампы и сопутствующие работы

При замене лампочек проверяется состояние контактов и внутренней полости фонарей. Есть несколько моментов, которым уделяется особое внимание.

  1. Состояние контактов на фишках и патронах. Если имеются следы окислов – производится зачистка. При поврежденных контактах выполняется замена фишки или патрона.
  2. Наличие конденсата во внутренней полости фонаря. Часто эта неисправность связана с нарушением герметичности в соединении патрона с корпусом фары. Здесь осматривается состояние уплотнительной манжеты. В случае ее повреждения производится замена. Также может быть повреждено стекло фонаря. Здесь возможность производства ремонтных работ зависит от характера повреждения. Часто подобная неисправность является неустранимой, и меняется вся фара в сборе.
  3. Общее состояние оптики и отражателей. Иногда требуется глубокая очистка и полировка мелких дефектов.

Наш автосервис профессионально занимается обслуживанием автомобилей Ford Focus 3. Мы в кратчайшие сроки произведем замену ламп задних фонарей с гарантией качества выполненных работ.

Замена задних ламп Ford Focus 3 предполагает снятие и установку заднего фонаря, но это весьма просто проделать своими руками. К тому же замена лампы стоп-сигнала и предварительное снятие фонаря, представлена в другом фотоотчете, который тоже есть на сайте. Данная фото-инструкция покажет как поменять лампы поворотника и заднего хода.

Как поменять лампу поворотника Фокус 3

На снятой фаре, с обратной стороны, повернуть на четверть оборота против часовой стрелки черный разъем питания и вытащить лампу из фары. Затем отсоединить старую лампу и подсоединить новую. Номер лампы поворотника на ФФ3 — PY27/7W (3757A или 3757AK). Далее установить лампу с разъемом обратном в фонарь и повернуть на четверть по часовой.

После этого основной блок фары можно установить обратно. Лампа заднего хода находится в дополнительном блоке на дверце багажника.

Как поменять лампу заднего хода Фокус 3

Для этого понадобится снять дополнительный блок фары на дверце багажника. Разумеется, надо открыть багажник, затем выкрутить винты и отвернуть край покрытия, чтобы добраться к пластиковым черным фиксаторам. Такие же крепят основной блок фары.

Выкрутив фиксаторы, можно снять фонарь и получить доступ к лампе. Меняется она так же, как и остальные: повернуть разъем против часовой, достать лампу, отсоединить старую и подсоединить новую лампочку, после чего установка в обратной последовательности. Номер лампы заднего хода — W16W (921).

Задняя фара (основная) Форд Фокус 3 с обратной стороны.

Для замены лампы заднего указателя поворота выполните следующие операции.

ПРИМЕЧАНИЯ
Операции показаны на автомобиле с кузовом хэтчбек. Процесс замены ламп заднего фонаря автомобилей с кузовом универсал и седан аналогичен.
Расположение ламп указано в подразделе «Проверка внешних осветительных приборов».
Лампы в правом заднем фонаре расположены симметрично, заменяют их аналогично.

1. Снимите задний фонарь (на автомобилях с кузовом хэтчбек) или секцию фонаря, расположенную на крыле (для автомобилей с кузовом седан и универсал).

ПРИМЕЧАНИЕ
Замена лампы показана на левом фонаре. Лампу с правой стороны заменяют аналогично.

2. Поверните патрон лампы заднего указателя поворота против часовой стрелки.

3. . и извлеките патрон лампы заднего указателя поворота из отражателя заднего фонаря.

4. Нажмите на лампу, поверните ее против часовой стрелки.

5. . и извлеките лампу заднего указателя поворота из патрона.

6. Установите новую лампу заднего указателя поворота в порядке, обратном снятию.

Для замены лампы света заднего хода выполните следующие операции.
1. Снимите задний фонарь (на автомобилях с кузовом хэтчбек), или секцию фонаря, расположенную на крышке багажника (на автомобилях с кузовом седан), или секцию фонаря, расположенную на двери задка (на автомобилях с кузовом универсал).
ПРИМЕЧАНИЕ
Замена лампы показана на левом фонаре. Лампу с правой стороны заменяют аналогично.

2. Поверните патрон лампы света заднего хода против часовой стрелки.

3. . и извлеките патрон из фонаря.

4. Извлеките лампу из патрона.

5. Установите новую лампу света заднего хода в порядке, обратном снятию.
Для замены лампы стоп-сигнала выполните следующие операции.
1. Снимите задний фонарь (на автомобилях с кузовом типа хэтчбек), секцию фонаря расположенную на крышке багажника (на автомобилях с кузовом типа седан) или секцию фонаря расположенную на двери задка (на автомобилях с кузовом типа универсал).
ПРИМЕЧАНИЕ
Замена лампы показана на левом фонаре. Лампу с правой стороны заменяют аналогично.

2. Поверните патрон лампы стоп-сигнала против часовой стрелки.

3. . и извлеките патрон лампы из отражателя заднего фонаря.

4. Нажмите на лампу, поверните ее против часовой стрелки.

5. . и извлеките лампу стоп-сигнала из патрона.

6. Установите новую лампу стоп-сигнала в порядке, обратном снятию.
Для замены лампы заднего противотуманного фонаря/заднего габаритного огня выполните следующие операции.
1. Снимите задний фонарь (на автомобилях с кузовом хэтчбек) или секцию фонаря, расположенную на крыле (для автомобилей с кузовом седан и универсал).
ПРИМЕЧАНИЕ
Замена лампы показана на левом фонаре. Лампу с правой стороны заменяют аналогично.

2. Поверните патрон лампы заднего противотуманного фонаря/заднего габаритного огня против часовой стрелки.

3. . и извлеките патрон лампы из отражателя заднего фонаря.

4. Нажмите на лампу, поверните ее против часовой стрелки.

5. . и извлеките лампу заднего противотуманного фонаря/заднего габаритного огня из патрона.

6. Установите новую лампу заднего противотуманного фонаря/заднего габаритного огня в порядке, обратном снятию.
Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту в фотографиях серия «Ремонт без проблем» Третий Рим

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
