Форд Фокус 2 замена втулок стабилизатора

Как поменять втулки стабилизатора на форд фокус 2

Замена втулок стабилизатора — бортжурнал Ford Focus Sedan II Irbis 2010 года на DRIVE2

Если есть возможность, никогда не меняйте втулки стабилизатора сами!С недавнего времени начался у меня в подвеске какой-то непонятный стук, когда я переезжаю выпуклые неровности. Этот стук уже год ищут 2 дилера и разные сервисные центры других марок. Все что можно в подвеске уже заменили, кроме стоек, но вибростенд показал, что стойки очень даже живые.Решил перебирать оставшиеся элементы подвески. Как раз неожиданно для наших дорожных служб пришла зима и у машины снизу что-то застучало уже сильно. Очередной сервис, очередной вибростенд, подъемник и опять все хорошо.

Ну что же начнем с втулок стабилизатора решил я и заказал пару по 590 рублей штука. Взял оригинал.

Если менять по книжке, то надо снимать колеса, откручивать обе стойки стабилизатора, откручивать трубки гидроусилителя, сливать жидкость и т.д. Короче снимать весь стабилизатор, соответственно после этого придется прокачивать систему гидроусилителя и резинки там одноразовые.Но нам же это не надо, нам же лень и не удобно в яме.

В общем места где установлены втулки я даже сфотографировать не смог. Места там вообще нет. Пришлось изобретать хитрые ключи и через 2,5 часа я их снял.

Другой ракурс, слева так же новая.

Обратите внимание на форму отверстия Старые отверстия уже почти круглые.

Новые втулки одевал часа 4. В основном проблема с одним болтом левым передним. Но наши победили, стук, который появился зимой пропал. А вот старый нет 🙁 Ждите дальнейшую разборку подвески. Если есть мысли по стуку с удовольствием выслушаю в комментариях.

Цена вопроса: 1 180 ₽ Пробег: 101260 км

Втулки стабилизатора — поэтапная инструкция по замене

Определить, необходима ли замена втулок стабилизатора можно по стукам или скрипу, которые появляются в подвеске при торможении и езде по ухабам. А учитывая, что ям на наших дорогах иногда бывает больше, чем асфальтированного покрытия, процесс замены необходимо проводить регулярно. Сами втулки стоят не очень дорого, их своевременная замена сохранит стойки стабилизатора от быстрого износа, а автовладельца от лишних денежных трат связанных с их заменой. Процесс замены довольно простой и его легко можно произвести своими руками, пользуясь предложенной инструкцией.

Необходимость замены

Диагностика

Инструмент

Последовательность выполнения работ

Автомобиль надежно фиксируется в поддомкраченном состоянии.
Откручиваются и снимаются колеса. В правой колесной арке есть щиток защиты двигателя. Откручиваются его крепления и щиток удаляется.
Большинство крепежных элементов под днищем изрядно закисли, поэтому для ускорения процесса замены втулок стабилизатора их необходимо хорошенько обработать раствором WD 40, который снимает коррозию.
Воспользовавшись рожковым ключом, фиксируем палец на левой стойке. Он немного скрыт от прямого доступа, поэтому пазы нужно найти практически на ощупь.

Набрасываем накидной ключ, желательно трещотку, на гайку, которая крепит амортизатор. Откручиваем оба крепления.
Освободив от креплений стойки стабилизатора, отсоединяем их от амортизаторной стойки.
Под левую заднюю часть подрамника устанавливаем домкрат. С его помощью подрамник фиксируется, чтобы при удалении креплений он резко не соскочил со шпилек. Под опорный оголовок домкрата нужно подложить пластину из металла значительной величины, чтобы не деформировать подрамник.

Плавно опускаем домкрат на несколько сантиметров от кузова. Благодаря этому несколько опускается и подрамник, открывая доступ к втулкам.

В образовавшуюся щель вставляется труба, и подрамник дополнительно отжимается вниз. В получившийся промежуток вставляется стопор. Подойдет головка на 27, при ее установке между кузовом и шайбой подрамника лучше воспользоваться пассатижами. Это сохранит от травмирования руку, если труба соскользнет с шайбы подрамника.
Крепления кронштейнов щедро поливаем WD-40. Болты откручиваем постепенно, не слишком надавливая.

Освобожденный кронштейн снимаем с втулки, а затем удаляем саму втулку.

Устанавливаем втулку с нового комплекта. Разрез на детали должен направляться строго назад. Позиционируем новую деталь точно на месте старой.
Устанавливаем поверх втулки хомут. Слегка наживляем крепления пальцами, а далее затягиваем ключом, поочередно и равномерно закручивая все болты.
Стопор, в качестве которого применялась головка ключа, удаляется. Подрамник приподнимается рукой и прикручивается к кузову.
Все указанные этапы производятся аналогично по отношению ко второму хомуту.
После того как втулки установлены, на место прикручиваются обе стойки.

ВАЖНО! Все резьбовые части крепежей перед установкой промазываются графитовой смазкой, во избежание прикипания. При выполнении указанных работ следует быть осторожным и уделять внимание технике безопасности. В целом такие работы вполне можно произвести своими руками. Естественно, конструкция различных марок автомобилей значительно отличается, поэтому инструкция по замене носит, скорее общерекомендательный характер. Для более подробного ознакомления представлена серия видео по проведению подобного вида ремонта для различных марок авто. Видео по замене втулок стабилизатора Ford Explorer: Видео Шевроле Авео 3 – разрезные втулки, которые используются в данной модели, делают процесс ремонта быстрым и легким. Видео Nissan X-Trail: Видео с пояснениями по рабочим процессам для Рено Логан: Метки: втулки стабилизатора, скрип в подвеске, стабилизатор поперечной устойчивости, стук в подвеске

Замена втулки стабилизатора. Поиск стука продолжается — бортжурнал Ford Focus Hatchback i-focus 2007 года на DRIVE2

Когда выезжаю из двора, на мелких кочках слышен стук в подвеске, не сильный, но раздражающий.Уже был на диагностике, где приговорили втулки стабилизатора и рулевые тяги. www.drive2.ru/l/9292819/Решил заняться заменой втулок стабилизатора. Прикупил от мазды 3 (код D21MZ3F, RBI)

Качество хорошее, очень похожа на снятую. Внутри полоска металла по кругу. При покупке подержал в руках фордовские, в них металла внутри на было.

Слева снятая с Форда, справа -новая

Менял не снимая подрамник, места очень мало. Использовал ключ на 13, накидной и трещетку.Болты тяжело выходят, т.к. ржавеют внутри подрамника.

Фото процесса нет.

И по ширине одинаковые

Втулка за 193 000 км пробега не износилась и не потеряла элатичности

При сборке смазал литолом втулку внутри и снаружи.

Виновник стука не найден.

Гайку рулевой реки уже менял, надо будет еще подтянуть

Пробовал отсоединить стойку стабилизатора и проехать так

чтобы проверить, не уйдет ли стук. но она не поддалась, надо ключом на 15 или 16 удерживать шпильку, а у меня такого не было.

Нашел от Куги такие шаровые. Если их поставить, кастор должен измениться?

Только придется менять поворотный кулак, т.к. в нашем он не закрепиться.

Тесла в Нижнем Новгороде появилась.

Цена вопроса: 500 ₽ Пробег: 193000 км

Замена втулок переднего стабилизатора — бортжурнал Ford Focus Sedan В рамках бюджета 2007 года на DRIVE2

Всем привет!С момента покупки машины стучала передняя подвеска, как болты в кастрюле, выбешивало это жестко…Поехал на диагностику ходовой к ОД.Результат: Стойки амортизаторов почти новые, стойки стабилизатора хорошие. Люфт левой шаровой и люфт рейки.Стучать они так не могут 100%.Подумал я, что надо провести самодиагностику. Снял защиту Картера, стал дёргать за стабилизатор — стук есть.Заказал з/ч (втулки, шаровую).Скажу сразу, лучше сами не меняйте втулки (как выяснилось дело было не в них и они очень очень редко выходят из строя).Инструкция по замене:1) снять защиту2) правая втулка снимается не особо сложно, но все же болты прикипают. Передний болт откручивается маленькой трещеткой на 13, задний болт рожковым ключом на 13.Снять не тяжело, тяжело одеть скобу втулки и прикрутить её. Тут как в поговорке «Дорогу осилит идущий».3) левая втулка это пи…цЧе крутить вообще не видно, мешает рейка. Пришлось снять поперечную распорку сзади подрамника (для лучшего доступа). Задний болт откручивался на ощупь ключом на 13 + дополнительным рычагом в виде трубки. Откручивал его минут 40-50. Передний болт вынес мне весь мозг, пытался подлезть со всех сторон, прикипел он на мертво. Что бы получить к нему хоть малейший доступ, пришлось снять левый рычаг (L образный). После этого стал откручивать передний болт маленькими движениями, ключом на 13+ рычагом в виде трубки. Шёл он очень тяжело, было ощущение, что нарезаю новую резьбу, он ещё сука длинный. Ушло на откручивание часа 3. Втулку заменил, долго не мог наживить болты скобы… В итоге где то минут через 30 наживил. Стал в торопях закручивать трещеткой и тут у меня сорвалась головка и провалилась в отверстие подрамника. Я чуть не заплакал . Нашёл проволку стал её доставать, достал. Короче дальше всё прикрутил и по случаю снятого рычага решил сразу заменить шаровую.4) Шаровую купил TRW. Мне ещё повезло, что до меня раньше меняли шаровые и они были на болтах, а не на клепках. Заменил быстро. Рычаг тоже поставил быстро. Прикрутил остальные детали на место, поехал домой.Стук остался… Расстроился, т.к. потерял целый выходной, а именно 7 часов времени + перебил все пальцы…В итоге поехал на следующий день к ОД . Другой мастер приговорил стойки стабилизатора, и сказал, что первый раз другой слесарь не заметил их т.к. проверял на подъёмнике и стойки были по нагрузкой. В общем заменили мне 2 стойки. Поставили CTR по 600 руб за штуку. Дополнительно подтянули болт рулевой рейки, поставили пробку на оригинальный герметик, теперь в ней люфта нет. Слесарь сказал, что хватит тысяч на 60 пробега. Мне хватит)))Прокатился, и о чудо))) тишина впереди, но теперь стало слышно стуки сзади…

Через месяц начну борьбу с задней подвеской.

Читать еще: Горит лампочка зарядки аккумулятора Форд Фокус 2

Втулки стабилизатора — поэтапная инструкция по замене

Процесс замены довольно простой и его легко можно произвести своими руками, пользуясь предложенной инструкцией.

Необходимость замены

Втулки стабилизатора относятся к деталям, которые подвержены наибольшим динамическим нагрузкам. Они требуют регулярной замены в зависимости от регламента обслуживания принятого у различных производителей и моделей авто. Максимальный пробег до замены задних и передних втулок обычно составляет от 15000 до 30000 км. Учитывая состояние наших дорог, производить замену рекомендуется по факту износа.

Несвоевременная замена может привести к образованию крена в стабилизаторе устойчивости автомобиля, а это, в свою очередь, повышает риск опрокидывания авто на скорости. Обязательной замене подлежит полный комплект независимо от разницы во внешних признаках износа. Стоимость такой услуги по ремонту в СТО зачастую завышена, учитывая простоту замены у большинства моделей автомобилей, поэтому целесообразно проводить замену передних и задних втулок своими руками.

Диагностика

Стук стабилизаторов – это гарантированный признак необходимости немедленной замены втулок. Кроме него могут появиться скрипы, особенно при похолодании, когда резина утрачивает эластичность.

Чтобы определить необходимость замены может потребоваться снять защиту картера. Для проверки источника вибраций, положите руки на стойку стабилизатора и непосредственно на кронштейн крепления. Напарник должен несколько раз сильно нажать на капот автомобиля. Если на кронштейнах ощущаются вибрации, которые передаются на стойку, необходимо поставить новый комплект, даже если при осмотре посадочных мест на стабилизаторе не было замечено люфта.

Если же отверстие внутри втулки приняло форму эллипса, на поверхности видны трещины, а материал отвердел, необходима немедленная замена. Дальнейшая эксплуатация автомобиля значительно сократит срок службы стоек стабилизатора.

Инструмент

Для замены своими руками передних или задних втулок потребуется:

маленькая трещотка с удлинителем и накидной головкой;
рожковый ключ, он должен быть тонким и маленьким;
большая трещотка, карданный переходник и накидная головка;
возможно, понадобиться Г-образный удлинитель.

Последовательность выполнения работ

Автомобиль надежно фиксируется в поддомкраченном состоянии.
Откручиваются и снимаются колеса. В правой колесной арке есть щиток защиты двигателя. Откручиваются его крепления и щиток удаляется.
Большинство крепежных элементов под днищем изрядно закисли, поэтому для ускорения процесса замены втулок стабилизатора их необходимо хорошенько обработать раствором WD 40, который снимает коррозию.
Воспользовавшись рожковым ключом, фиксируем палец на левой стойке. Он немного скрыт от прямого доступа, поэтому пазы нужно найти практически на ощупь.

Набрасываем накидной ключ, желательно трещотку, на гайку, которая крепит амортизатор. Откручиваем оба крепления.
Освободив от креплений стойки стабилизатора, отсоединяем их от амортизаторной стойки.
Под левую заднюю часть подрамника устанавливаем домкрат. С его помощью подрамник фиксируется, чтобы при удалении креплений он резко не соскочил со шпилек. Под опорный оголовок домкрата нужно подложить пластину из металла значительной величины, чтобы не деформировать подрамник.

Плавно опускаем домкрат на несколько сантиметров от кузова. Благодаря этому несколько опускается и подрамник, открывая доступ к втулкам.

В образовавшуюся щель вставляется труба, и подрамник дополнительно отжимается вниз. В получившийся промежуток вставляется стопор. Подойдет головка на 27, при ее установке между кузовом и шайбой подрамника лучше воспользоваться пассатижами. Это сохранит от травмирования руку, если труба соскользнет с шайбы подрамника.
Крепления кронштейнов щедро поливаем WD-40. Болты откручиваем постепенно, не слишком надавливая.

Освобожденный кронштейн снимаем с втулки, а затем удаляем саму втулку.

ВАЖНО! Все резьбовые части крепежей перед установкой промазываются графитовой смазкой, во избежание прикипания.

При выполнении указанных работ следует быть осторожным и уделять внимание технике безопасности. В целом такие работы вполне можно произвести своими руками.

Естественно, конструкция различных марок автомобилей значительно отличается, поэтому инструкция по замене носит, скорее общерекомендательный характер. Для более подробного ознакомления представлена серия видео по проведению подобного вида ремонта для различных марок авто.

Видео по замене втулок стабилизатора Ford Explorer:

Видео Шевроле Авео 3 – разрезные втулки, которые используются в данной модели, делают процесс ремонта быстрым и легким.

Видео Nissan X-Trail:

Видео с пояснениями по рабочим процессам для Рено Логан:

Замена стабилизатора Форд Фокус

Мы работаем с 2008 года
Нам доверяют более 50 тыс. клиентов

Главная
Ремонт моделей Форд
Форд Фокус
Замена стабилизатора

Замена втулок стабилизатора Форд Фокус

Стабилизатор поперечной устойчивости служит для предотвращения крена кузова при прохождении поворотов, повышая устойчивость автомобиля

Втулки стабилизатора Фокус 2, 3 подвергаются постоянными динамическими нагрузками и поэтому являются расходным материалом и подлежат периодической замене при обнаружении их неисправности. В среднем втулки стабилизатора Форд Фокус выхаживают до замены порядка 50 000 км пробега.

Признаки основной неисправности втулок являются стуки при прохождении неровностей дороги, а также такие симптомы как :

стук и вибрация в движении;
люфт и биение руля;
крены при выполнении поворотов;
неустойчивость авто и увод авто при езде.

Цены на замену втулок стабилизатора Форд Фокус 2, 3

Ремонт стабилизатора Форд Фокус

Стабилизатором поперечной устойчивости оснащены и передняя и задняя подвески Форд Фокус 2 и 3. Этот несложный узел (штанга крепится к подвеске с помощью двух стоек) несет ответственность за устранения избыточного крена автомобиля и его контакт с дорогой, а значит, и за безопасность во время движения и при поворотах. Систематический контроль состояния этого узла во время ежегодного ТО и своевременный ремонт позволят вам избежать неприятностей в дороге.

Замена стабилизатора поперечной устойчивости Форд Фокус

Стабилизатор поперечной устойчивости Форд Фокус 2, 3 сделан из пружинной стали и не подлежит ремонту — заварить его без специальной высокотехнологичной подготовки нельзя. Его меняют вместе с втулками, после чего прокачивают гидроусилитель руля и проверяют углы развала и схождения. Удобнее весь комплекс работ проводить в автомастерской, где есть квалифицированный персонал и необходимое оборудование.

Цены на замену стабилизатора поперечной устойчивости Форд Фокус 2, 3

Замена стоек стабилизатора Форд Фокус

Ресурс службы стоек стабилизатора автомобиля Форд Фокус 2 и 3 составляет около 100 тыс. км пробега, однако действие влаги и реагентов на наших дорогах снижает срок службы детали до 70-90 тыс. км. О неисправности стоек вам расскажет стук в районе подвески при езде по неровной дороге. Этот признак характерен и для других проблем с ходовой, но если вы провели тщательную диагностику этого узла, а поломок не выявили, то дело, скорее всего, в стойке стабилизатора. Тянуть с заменой стоек не следует, ведь от этого зависит устойчивость автомобиля при движении и работоспособность всей подвески, тем более, что в автосервисе Форд процедура займет не более часа. К тому же, это не очень дорогостоящая деталь, поэтому не стоит откладывать ремонт на потом.

Меняем передние рычаги, ступицы, а также втулки переднего стабилизатора на Форд Фокус

18.09.2014 1 009

В этой статье вы узнаете как произвести замену передних рычагов, передней ступицы, а также втулки переднего стабилизатора на Ford Focus.

Для работы вам потребуется:

Домкрат
Набор ключей + труб-удлинитель

Без лишних преамбул перейдем сразу к делу.

Традиционно во время работы с подвеской — домкратим машину, вывешиваем колесо и снимаем его. Если есть необходимость, обработайте соединения «вэдешкой» (WD-40), это облегчит процесс откручивания резьбовых соединений.

Далее снимаем поворотный кулак для того чтобы произвести замену ступицы. Сначала открутите колесо, затем при помощи отвертки застопорите тормозной диск, после чего открутите болт крепления ШРУСа.

Снимите колодки, я думаю не стоит расписывать как это сделать!?

Открутите рулевой наконечник, а также шаровую.

Теперь держится на стойке.

Открутите болт крепления поворотного кулака к стойке, после чего сбейте его вниз при помощи несильных ударов молотка.

После необходимо выпрессовать старую ступицу и запрессовать новую. Можно своими руками если есть пресс и необходимый инструмент, а можно воспользоваться услугами СТО.

Теперь у нас появился доступ к рычагу.

Как видно на фото, сайлентблок рычага полностью вышел из строя. Рычаг крепится на трех болтах, которые легко откручиваются (два снизу и один с боку).

Когда рычаг снят, можно добраться до втулки стабилизатора. Болт, который дальше всех расположен, лучше откручивать из-под машины, используя трещотку, то что ближе — при помощи накидного на «13», чтобы легче было наденьте трубу-удлинитель.

После этого достаньте старую втулку, очистите стабилизатор от грязи, смажьте посадочное место мыльным раствором и установите новую втулку.

После этого можно приступать к сборке, она как обычно производится в порядке обратном снятию.

Тюнинг подвески ч.2

Уважаемые одноклубники.
прежде чем что то написать в этой теме, почитайте хоть немного эту тему 99% что ваш вопрос уже не один раз поднимали и давали на него ответ и ознакомтесь пожалуйста с темой ГИД по подвеске на фокус
Сообщения состоящие из вопроса типа:
«У меня что то стучит. «сюда писать не надо, есть соответствующая тема Стуки в подвеске
все вопросы о проблемах со штатной подвеской просьба писать в соответствующую тему раздела «Эксплуатация»: Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги)
постоянные «жители» этой темы вам обязательно ответят на все ваши вопросы если ваш вопрос будет содержать как можно больше информации о том о чем хотите спросить

Читать еще: Какая лампочка ближнего света на Форд Фокус 2 рестайлинг

ЗДЕСЬ первая часть темы.

аморты для седана и ХБ и всех двигателей одинаковые

копплект FSD
для 1.4-1.6 и для 1.8-2.0 — 2100-4037 (2+2)

передние стойки Sport
правая — 8741-1487RSport
левая — 8741-1487LSport

задний аморт Sport
8040-1351Sport

передние стойки STR.T
правая — 8750-1087R
левая — 8750-1087L

задний аморт STR.T
8050-1108

пружины
для 1.4-1.6 — 1020-6180
пружины
для 1.8-2.0 — 1020-6181

комплект Sport Kit (аморты+пружины)
для 1.4-1.6 — 1130-1622
для 1.8-2.0 — 1130-1623

аморты для универсала
для 1.4-1.6 и для 1.8-2.0 — 2100-4038 (2+2)

передние стойки Sport
правая — 8741-1487RSport
левая — 8741-1487LSport

задний аморт Sport
8240-1254Sport

передние стойки STR.T
правая — 8750-1087R
левая — 8750-1087L

задний аморт STR.T
нет(

35-110736 BILSTEIN — B6 SPORT
—
Место установки передний мост слева; Стойка амортизатора; однотрубный Upside Down; верхний стержень;

35-110743 BILSTEIN — B6 SPORT
—
Место установки передний мост справа; Стойка амортизатора; однотрубный Upside Down; верхний стержень;

24-113823 BILSTEIN — B6 SPORT
—
Место установки задний мост; давление газа; однотрубный; нижнее отверстие; верхний стержень;

35-110767 BILSTEIN — B8 SPRINT
—
Место установки передний мост слева; Стойка амортизатора; однотрубный Upside Down; верхний стержень;

35-110774 BILSTEIN — B8 SPRINT
—
Место установки передний мост справа; Стойка амортизатора; однотрубный Upside Down; верхний стержень;

24-113830 BILSTEIN — B8 SPRINT
—
Место установки задний мост; давление газа; однотрубный; нижнее отверстие; верхний стержень;

22-112811 BILSTEIN — B4 Gas (Ersatzteil)
—
Место установки передний мост слева; Стойка амортизатора; давление газа; двухтрубный;

22-112880 BILSTEIN — B4 Gas (Ersatzteil)
—
Место установки передний мост справа; Стойка амортизатора; давление газа; двухтрубный;

19-119526 BILSTEIN — B4 Gas (Ersatzteil)
—
Место установки задний мост; давление газа; двухтрубный; нижнее отверстие; верхний стержень;

Архив (2010)

подвеска, пружины, амортизаторы, рычаги, опорный подшипник, стабилизатор, Eibach, Koni, Bilstein

Buzz LightYear

цитата:

Передние по толщине одинаковы.

Оп. А как же их б/у отличить друг от друга?
Будут одинаково толстые и грязные.

nick_panin

цитата:

Звонил в fahrwerk, касательно модернизации-ребилда bilstein.

А по деньгам не уточняли на что ориентироваться?

цитата:

А как же их б/у отличить друг от друга?

Я так понимаю они одинаковые по жесткости и нет смысла менять передние стабы на ST.

Dyrman

цитата:

А по деньгам не уточняли на что ориентироваться?

за два передних.

цитата:

Я так понимаю они одинаковые по жесткости и нет смысла менять передние стабы на ST.

Ээээ. Мда. Марки стали и закалка могут быть разные. Поэтому спрашиваю знатоков
Вообще, если бы были одинаковыми совсем, то и кат.номера был бы взаимозаменяемыми. А стабилизатор от ST идет еще на CMAX, как тут уже правильно отметили.

Хотел бы добавить отзыв по переходе с прямых рычагов фф2 на гнуты рычаги фф3 с улученной подвеской.
Для начала хочу разъяснить, что за рычаги улучшенные и стандартные в фф3:

это улучшенный — 1894049 (на бензиновые) /1931272 (на дизельные)
Примерно так же выглядит рычаг от фф2 гнутый — 1548460

Это стандартный — 1894048/1948762/1931562/1949978

Номер 1743600 не знаю, что это.

Себе поставил от дизеля 1931272:

и вот почему:
ОТЛИЧИЕ ПОДПРУЖИННЫХ РЫЧАГОВ фф2 и фф3
Выемка под пружину глубже (по крайней мере на усиленных в сравнении с прямыми)

Косвенным подтверждением служат сами пружины.
У фф2 идут пружины — 1335393/1318104/1318103/1335392 и ещё куча номеров (если надо, потом добавлю) у них параметры (Внешний диаметр/Длина/Толщина/Ветки в мм) — 109 / 370 / 11,05 / 7,55
У фф3 идут тоже куча номеров, но чаще всего вроде такие 1741766 — 109 / 385 / 11,25 / 8,0

Отсюда следует вывод, что у некоторых или большинства фф3 пружины длиннее.

Также обязательно с такими рычагами нужно заказать 1718048 — Проставка задней пружины нижняя (она резиновая в отличии от фф2)

Ну и кому интересно список запчастей для перехода (в моем варианте стабы МПС):
1931272 — Подпружинные рычаги от фф3 дизель — 2 шт (FORD);
1718048 — Проставка задней пружины нижняя — 2 шт (FORD);
1532650 — Проставка задней пружины верхняя — 2 шт (FORD);
B37F28151 — Задний стабилизатор МПС (25 мм) — 1 шт (MAZDA);
B37F34155 — Кронштейн втулки заднего стабилизатора МПС — 2 шт (MAZDA);
B34S28156A — Втулка заднего стабилизатора МПС — 2 шт (MAZDA);
3712301 — Стойка стабилизатора задняя усиленная — 2 шт (LEMFORDER);
Ещё желательно комплект бандажа на пружины взять — 1396. (вот тут можно детально посмотреть некоторые запчасти)

Ну и до кучи всю остальную подвеску к 210000 км.
30714071 — Демпфер заднего подрамника — 1 шт. (VOLVO);
1919324 — Комплект амортизаторов из 2х шт — 1 шт. (FORD);
VKDA40415T — Комплект опор амортизаторов из 2 шт задних — 1 шт. (SKF);
900200 — Комплект отбойников и пыльников из 2 шт задних — 1 шт. (SACHS);
3683101 — Сайлентблок заднего рычага продольного — 2 шт. (LEMFORDER);
3193801 — Сайлентблок на прямые (нижние-косточки) рычаги — 4 шт. (LEMFORDER);
3194001 — Сайлентблок на серповидные (верхние) рычаги — 4 шт. (LEMFORDER);
На всякий случай взял болты ещё 1471980 и 1471995 каждого по 2 шт. ((FORD).

150-2 Ремонт Ford Focus II

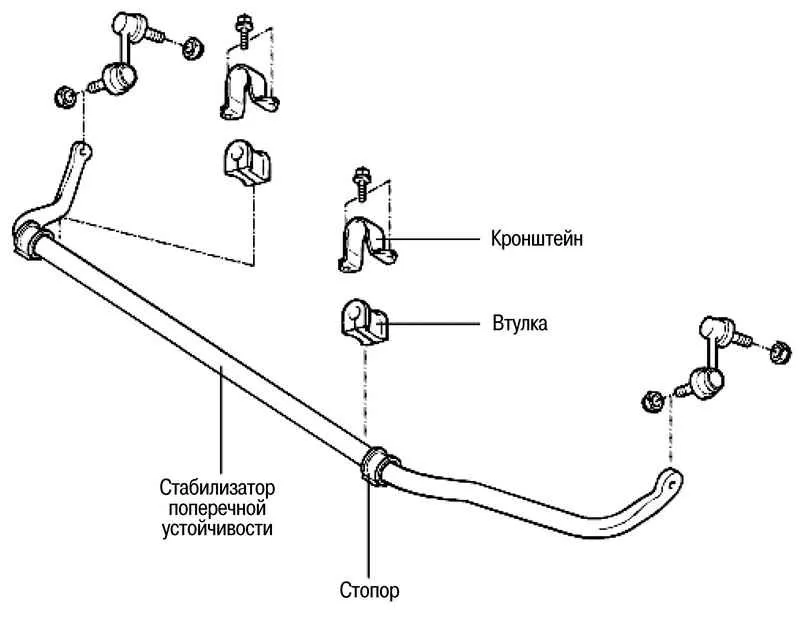

Замена подушек штанги стабилизатора поперечной устойчивости, снятие штанги

Резиновые подушки крепления штанги стабилизатора поперечной устойчивости к подрамнику передней подвески меняем при разрывах и значительном износе подушек, вследствие которого возникает люфт в соединении деталей.
Элементы крепления штанги стабилизатора к подрамнику расположены в труднодоступных местах — между подрамником и кузовом. Поэтому завод-изготовитель рекомендует выполнять замену подушек на подрамнике, снятом с автомобиля. При этом приходится выполнять много сложных операций по демонтажу подрамника (см. «Снятие подрамника»). С целью снижения трудоемкости операций предлагаем подрамник полностью не демонтировать, а немного опустить, обеспечив доступ к местам крепления штанги стабилизатора. Для этого подставляем под подрамник регулируемый упор, отворачиваем задние и ослабляем передние болты крепления подрамника к кузову «Снятие подрамника»).

Опускаем на упоре заднюю часть подрамника на 60—70 мм.

Накидным ключом или головкой «на 13» отворачиваем два болта крепления кронштейна штанги стабилизатора к подрамнику (второго болта на фото не видно).

Снимаем разрезную резиновую подушку.
Разрез в подушке должен быть направлен к передней части автомобиля, а выступ расположен справа по ходу движения. На новой подушке он окрашен в желтый цвет.
Аналогично демонтируем кронштейн и резиновую подушку с другой стороны штанги стабилизатора.
Штангу стабилизатора поперечной устойчивости снимаем для замены при ее деформации или поломке.
Для демонтажа штанги отсоединяем от нее стойки стабилизатора поперечной устойчивости (см. «Снятие стойки стабилизатора поперечной устойчивости») и снимаем кронштейны крепления штанги к подрамнику (см. выше).

Снимаем передние подушки подвески системы выпуска отработавших газов.

Головкой с удлинителем «на 13» отворачиваем четыре болта…

…и демонтируем съемную поперечину пола.
Поперечина и подушки будут мешать снятию штанги стабилизатора.

Снимаем штангу стабилизатора поперечной устойчивости.
Монтируем штангу стабилизатора поперечной устойчивости в обратной последовательности. Устанавливаем новые подушки на штангу и крепим штангу к подрамнику и к стойкам стабилизатора. Болты крепления кронштейнов штанги и гайки крепления пальцев шаровых шарниров стоек стабилизатора затягиваем предписанными моментами (см. «Приложения»).

Замена деталей стабилизатора поперечной устойчивости передней подвески Ford Focus 2 2005-2008

Вам потребуются: ключи «на 13», «на 15», ключ-шестигранник «на 6», отвертка с плоским лезвием.

1. Вывесите переднюю часть автомобиля.

2. Нанесите на гайки проникающую смазку типа WD-40 или ее аналог.

3. Удерживая палец шарнира от проворачивания, отверните гайку крепления шарнира к кронштейну стойки передней подвески…

4. …и снимите гайку.

5. Отсоедините верхний шарнир стойки стабилизатора от кронштейна стойки передней подвески.

6. Аналогично отверните гайку крепления пальца нижнего шарнира стойки к штанге стабилизатора…

7. …разъедините шарнир стойки и штангу…

8. …затем снимите стойку стабилизатора поперечной устойчивости.

9. Для замены штанги стабилизатора поперечной устойчивости и ее подушек снимите поперечину передней подвески (см. «Снятие и установка поперечины передней подвески»).

10. Выверните по два болта крепления скоб штанги стабилизатора к поперечине передней подвески…

11. …и снимите штангу в сборе со скобами и резиновыми подушками.

12. Подденьте отверткой…

13. …и снимите скобу крепления штанги стабилизатора.

14. Разожмите подушку штанги стабилизатора…

15. …и снимите ее.

16. Аналогично снимите вторую подушку.

17. Установите детали в порядке, обратном снятию; болты и гайки затягивайте моментом, указанным в приложении 1.

18. Прокачайте систему гидроусилителя рулевого управления (см. «Прокачка системы гидроусилителя рулевого управления»).

После замены деталей стабилизатора поперечной устойчивости проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

Инструкция по замене передних стоек стабилизатора Ford Focus 2

Данная инструкция поможет вам без проблем подобрать и заменить передние стойки стабилизатора на Ford Focus 2 без помощи автосервиса. Стойки стабилизатора необходимы для устойчивого положения автомобиля во время движения, а так же уменьшения возможного крена во время вхождения в поворот автомобиля. Из-за некачественного дорожного полотна, стойки стабилизаторов достаточно часто выходят из строя, а некоторые мастера из автосервисов называют их «расходными» материалами.

Как определить неисправность стойки стабилизатора

При движении по неровному полотну слышен стук в подвеске. Одной из причин может быть как раз вышедшая из строя стойка стабилизатора.
Появляется излишнее раскачивание автомобиля во время движения.
При входе в поворот, автомобиль может кренится, что так же свидетельствует о неисправности стойки или стоек стабилизатора.

Читать еще: Замена приводного ремня Форд Фокус 2

Если вы обнаружили на своей автомобиле признаки указанные выше, советуем не медлить, а проверить стойки самостоятельно, или обратиться к специалистам. Проблема с нерабочими стойками стабилизатора не критична, однако может вызывать в процессе движения небольшие крены и неприятные стуки.

Как проверить стойки стабилизатора самостоятельно

Существует несколько способов проверки стоек, по которым вы сможете определить неисправность.

Способ 1

Необходимо поддомкратить автомобиль, откручиваем колесо в зависимости от стороны подозрения стойки. Откручиваем верхнюю часть стойки. Вынимаем стойку из посадочного места и проверим ее люфт и вращение. Обе «косточки» должны вращаться с небольшим усилием и не люфтить. Если хотя бы одна из сторон свободно крутится, стойку стабилизатора необходимо заменить.

Способ 2

Этот способ гораздо проще первого, но первый надежней. Ставим автомобиль на ровную поверхность и просим друга или помощника покачать автомобиль в стороны, а сами нащупаем стойку стабилизатора. Необходимо проверить верхний и нижний шарниры стойки при раскачивании автомобиля. Если они люфтят или свободно крутится, это можно сразу почувствовать.

Какие стойки стабилизатора выбрать для Focus 2

С завода устанавливаются оригинальные стойки Ford 1230909. Стоимость их составляет более 2000 рублей, что может существенно ударить по карману простого автолюбителя, тем более если производить замену сразу обеих стоек левой и правой. На замену оригиналу могут придти аналоги хорошего качества и по заметно низким ценам, по сравнению с тем же оригиналом.

Аналоги стоек Ford 1230909

CTR CLMZ12 (Корея)
555 SL1650 (Япония)
LYNXauto C7213LR (Япония)
TRW JTS490 (США)
Lemforder 2949901 (Германия)

Стоимость аналогов не превышает 1000 рублей. Вполне достойно зарекомендовали себя корейский стойки стабилизатора, 555 так же неплохая фирма. Детали подвески уже устанавливались нами на автомобили и проблем не возникало.

Этапы замены стоек стабилизатора на Focus 2

Снимаем колесо с той стороны, с которой будем производить замену

Видим стойку стабилизатора. Для того, чтобы было проще открутить болты побрызгаем их смазкой WD-40 или любой проникающей смазкой и подождем несколько минут

Чтобы открутить болты стойки нам потребуется ключ на «15» и шестигранник на «5»

Удерживаем шестигранником болт крепления от прокручивания, а ключом откручиваем гайку крепления стойки

Точно так же откручиваем нижнюю гайку крепления

Теперь остается только установить новую стойку и прикрутить колесо. Замена стоек на этом завершена.

Интересные статьи по теме

Как заменить втулки заднего стабилизатора Kia Ceed

Как заменить ступичный подшипник на Шевроле Лачетти

Замена передних стоек стабилизатора VW Golf 6

Оставитить комментарий

Для отправки комментария вам необходимо авторизоваться.

Замена втулок стабилизатора

Сами втулки стоят не очень дорого, их своевременная замена сохранит стойки стабилизатора от быстрого износа, а автовладельца от лишних денежных трат связанных с их заменой. Процесс замены довольно простой и его легко можно произвести своими руками, пользуясь предложенной инструкцией.

Необходимость замены втулок стабилизатора

Диагностика

Стук стабилизаторов – это гарантированный признак необходимости немедленной замены втулок. Кроме него могут появиться скрипы, особенно, при похолодании, когда резина утрачивает эластичность. Чтобы определить необходимость замены, может потребоваться снять защиту картера. Для проверки источника вибраций, положите руки на стойку стабилизатора и непосредственно на кронштейн крепления. Напарник должен несколько раз сильно нажать на капот автомобиля. Если на кронштейнах ощущаются вибрации, которые передаются на стойку, необходимо поставить новый комплект, даже если при осмотре посадочных мест на стабилизаторе не было замечено люфта. Если же отверстие внутри втулки приняло форму эллипса, на поверхности видны трещины, а материал отвердел, необходима немедленная замена. Дальнейшая эксплуатация автомобиля значительно сократит срок службы стоек стабилизатора.

Инструмент для замены втулок стабилизатора

Для замены своими руками передних или задних втулок потребуется:

маленькая трещотка с удлинителем и накидной головкой;
рожковый ключ, он должен быть тонким и маленьким;
большая трещотка, карданный переходник и накидная головка;
возможно, понадобиться Г-образный удлинитель.

Последовательность выполнения работ

Автомобиль надежно фиксируется в поддомкраченном состоянии.
Откручиваются и снимаются колеса. В правой колесной арке есть щиток защиты двигателя. Откручиваются его крепления и щиток удаляется.
Большинство крепежных элементов под днищем изрядно закисли, поэтому для ускорения процесса замены втулок стабилизатора их необходимо хорошенько обработать раствором WD 40, который снимает коррозию.
Воспользовавшись рожковым ключом, фиксируем палец на левой стойке. Он немного скрыт от прямого доступа, поэтому пазы нужно найти практически на ощупь.

Набрасываем накидной ключ, желательно трещотку, на гайку, которая крепит амортизатор. Откручиваем оба крепления.
Освободив от креплений стойки стабилизатора, отсоединяем их от амортизаторной стойки.
Под левую заднюю часть подрамника устанавливаем домкрат. С его помощью подрамник фиксируется, чтобы при удалении креплений он резко не соскочил со шпилек. Под опорный оголовок домкрата нужно подложить пластину из металла значительной величины, чтобы не деформировать подрамник.

Плавно опускаем домкрат на несколько сантиметров от кузова. Благодаря этому несколько опускается и подрамник, открывая доступ к втулкам.

В образовавшуюся щель вставляется труба, и подрамник дополнительно отжимается вниз. В получившийся промежуток вставляется стопор. Подойдет головка на 27, при ее установке между кузовом и шайбой подрамника лучше воспользоваться пассатижами. Это сохранит от травмирования руку, если труба соскользнет с шайбы подрамника.
Крепления кронштейнов щедро поливаем WD-40. Болты откручиваем постепенно, не слишком надавливая.

Устанавливаем втулку с нового комплекта. Разрез на детали должен направляться строго назад. Позиционируем новую деталь точно на месте старой.
Устанавливаем поверх втулки хомут. Слегка наживляем крепления пальцами, а далее затягиваем ключом, поочередно и равномерно закручивая все болты.
Стопор, в качестве которого применялась головка ключа, удаляется. Подрамник приподнимается рукой и прикручивается к кузову.
Все указанные этапы производятся аналогично по отношению ко второму хомуту.
После того как втулки установлены, на место прикручиваются обе стойки.

ВАЖНО! Все резьбовые части крепежей перед установкой промазываются графитовой смазкой, во избежание прикипания.

При выполнении указанных работ следует быть осторожным и уделять внимание технике безопасности. В целом, такие работы вполне можно произвести своими руками. Естественно, конструкция различных марок автомобилей значительно отличается, поэтому инструкция по замене носит, скорее, общерекомендательный характер. Для более подробного ознакомления представлена серия видео по проведению подобного вида ремонта для различных марок авто.
Видео по замене втулок стабилизатора Ford Explorer:

Видео Nissan X-Trail:

Видео с пояснениями по рабочим процессам для Рено Логан:

Замена деталей стабилизатора поперечной устойчивости передней подвески

6. . извлеките болты.

7. . и снимите рычаг в сборе с шаровой опорой. _Примечание

Поскольку оригинальные рычаги передней подвески поставляют в запчасти в сборе с шаровой опорой и сай-лентблоками, дальнейшая разборка рычага не имеет смысла.

8. Установите детали в порядке, обратном снятию, не затягивая окончательно крепления резинометаллических шарниров рычага.

9. Опустив автомобиль на землю, несколько раз сильно качните его. Окончательно затяните резьбовые соединения подвески на автомобиле, стоящем на земле, моментом, указанным в приложении 1.

После замены шаровой опоры передней подвески проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

Замена деталей стабилизатора поперечной устойчивости передней подвески

Вам потребуются: ключи «на 13», «на 15», ключ-шестигранник «на б», отвертка с плоским лезвием.

1. Вывесите переднюю часть автомобиля.

2. Нанесите на гайки проникающую смазку типа WD-40 или ее аналог.

3. Удерживая палец шарнира от проворачивания, отверните гайку крепления шарнира к кронштейну стойки передней подвески.

4. . и снимите гайку.

5. Отсоедините верхний шарнир стойки стабилизатора от кронштейна стойки передней подвески.

6. Аналогично отверните гайку крепления пальца нижнего шарнира стойки к штанге стабилизатора.

7. . разъедините шарнир стойки и штангу.

8. . затем снимите стойку стабилизатора поперечной устойчивости.

9. Для замены штанги стабилизатора поперечной устойчивости и ее подушек снимите поперечину передней подвески (см. «Снятие и установка поперечины передней подвески», с. 179).

10. Выверните по два болта крепления скоб штанги стабилизатора к поперечине передней подвески.

11. . и снимите штангу в сборе со скобами и резиновыми подушками.

12. Подденьте отверткой.

13. . и снимите скобу крепления штанги стабилизатора.
