Центральный замок шевроле нива

Система дистанционного управления электропакетом «Норма»

На автомобилях комплектаций 55 и 34 устанавливается система дистанционного управления электропакетом «Норма» (СДУЭП).

СДУЭП «Норма» предназначена для:

  • дистанционной блокировки / разблокировки замков дверей с одновременным включением / выключением режима охраны автомобиля;
  • блокировки замков всех дверей поворотом ключа в замке двери водителя;
  • блокировки / разблокировки замков всех дверей кнопкой на двери водителя;
  • включения тревожной сигнализации при нарушениях зон охраны автомобиля;
  • выключения тревожной сигнализации дистанционно или после включения зажигания своим ключом.

СДУЭП «Норма» состоит из блока управления электропакетом 1, рис. 7-52, и пульта дистанционного управления (ПДУ), рис. 7-49.

Схема соединений СДУЭП «Норма» показана на рис. 7-50. Адреса выводных штекеров блока управления электропакетом «Норма» приведены в таблице 7-16.

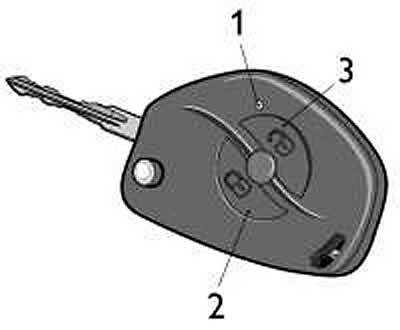

Рис. 7-49. Пульт дистанционного управления:
1 — ПДУ;
2 — кнопка блокировки замков дверей;
3 — кнопка разблокировки замков дверей.

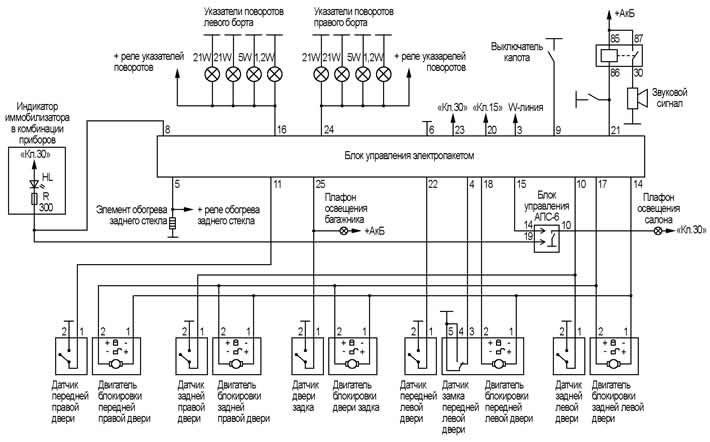

Рис. 7-50. Схема соединений СДУЭП «Норма».

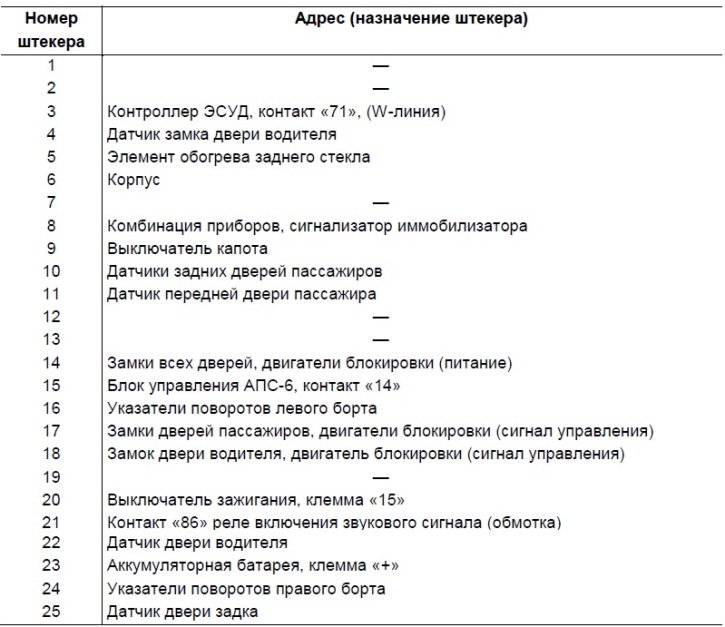

Таблица 7-16. Адреса выводных штекеров блока управления электропакетом

ПДУ совмещает в себе функции:

  • ключа зажигания;
  • ключа замков дверей;
  • рабочего ключа иммобилизатора АПС-6;
  • пульта дистанционного управления электропакетом.

Для работы пульта дистанционного управления в составе СДУЭП его необходимо обучить, используя обучающий ключ от иммобилизатора (см. «Обучение иммобилизатора»). После обучения пульт дистанционного управления является также рабочим ключом иммобилизатора и служит для снятия запрета запуска двигателя.

Функции СУЭП «Норма»

Блокировка замков дверей и включение режима охраны с ПДУ

Для блокировки замков дверей и включения режима охраны нажмите кнопку блокировки на ПДУ, рис. 7-49. При этом замки боковых дверей и замок двери задка (крышки багажника) (в вариантном исполнении), заблокируются, одновременно включится режим охраны, что подтверждается одиночным миганием указателей поворотов и медленным миганием сигнализатора иммобилизатора в комбинации приборов.

Если при включении режима охраны будет открыта какая-либо дверь или капот, то указатели поворотов мигнут три раза и будет подан одиночный звуковой сигнал. Для того чтобы включить открытые зоны в зону охраны, закройте их. Аналогичное поведение системы будет в случае срабатывания защиты от перегрева замков дверей, если блокировка / разблокировка замков происходит многократно в течение короткого промежутка времени. В этом случае подождите некоторое время, после чего работоспособность системы полностью восстановится.

Блокировка замков без включения режима охраны с ПДУ

Для блокировки замков дверей с ПДУ без включения режима охраны нажмите дважды кнопку блокировки или удерживайте ее в нажатом состоянии некоторое время. При этом двери заблокируются без включения режима охраны. Такая блокировка сопровождается трехкратным миганием указателей поворотов.

Если режим охраны уже включен, то двойное нажатие на кнопку блокировки или удержание ее в нажатом состоянии приведет к выключению режима охраны, замки дверей при этом останутся заблокированными. Отключение режима охраны сопровождается двукратным миганием указателей поворотов.

Разблокировка замков дверей и выключение режима охраны с ПДУ

Для разблокировки замка водительской двери и выключения режима охраны с ПДУ нажмите кнопку разблокировки. Замок двери водителя разблокируется, а выключение режима охраны сопровождается двукратным миганием указателей поворотов.

Для разблокировки замков пассажирских дверей нажмите кнопку разблокировки на ПДУ еще раз.

Если после разблокировки дверей и выключения режима охраны не будет открыта ни одна из дверей и не будет включено зажигание, то через 25 секунд двери заблокируются вновь и система автоматически перейдет в режим охраны. Автоматический переход системы в режим охраны с блокировкой дверей сопровождается частым миганием сигнализатора иммобилизатора в комбинации приборов.

Внимание! В случае, если режим охраны не выключается с ПДУ из-за падения напряжения батареи в пульте, возможно открыть дверь ключом. При этом сработает сигнализация, которую можно отключить, включив зажигание. Дальнейшая эксплуатация автомобиля будут осуществлены без возможности включения сигнализации.

Центральная блокировка и разблокировка замков дверей из салона

Для блокировки замков всех дверей из салона автомобиля утопите кнопку блокировки в двери водителя.

Для разблокировки замка водительской двери поднимите кнопку блокировки в двери водителя.

Для разблокировки замков всех дверей из салона автомобиля нажмите кнопку разблокировки на ПДУ.

Центральная блокировка имеет защиту замков дверей от перегрева. Если блокировка и разблокировка замков происходит многократно в течение короткого промежутка времени, то система перестает реагировать на нажатия кнопки. Если это произошло, не нажимайте кнопку некоторое время, после чего работоспособность системы полностью восстановится. Для обеспечения безопасности последняя выполняемая команда всегда является командой разблокировки.

Центральная блокировка замков дверей снаружи автомобиля

Для блокировки замков всех дверей снаружи автомобиля поверните ключ в замке водительской двери против часовой стрелки. При повороте ключа по часовой стрелке центральной разблокировки всех дверей не происходит, разблокируется только та дверь, которая в данный момент открывается.

Работа системы в режиме охраны

После включения режима охраны система следит за состоянием следующих зон охраны:

  • боковые двери;
  • капот;
  • дверь задка;
  • выключатель зажигания;
  • замок водительской двери;
  • напряжение аккумуляторной батареи;
  • дополнительный датчик (в заводскую комплектацию не входит).

Если в режиме охраны происходит какое-либо из следующих действий:

  • отрывание любой боковой двери;
  • открывание капота;
  • открывание двери задка;
  • включение зажигания без использования «своего» ключа;
  • разблокировка водительской двери;
  • подключение аккумуляторной батареи после ее отключения;

то включается тревожная сигнализация в виде световой сигнализации указателями поворотов и звуковой сигнализации штатным звуковым сигналом автомобиля на время около 30 секунд.

Однократное нажатие любой кнопки на ПДУ, когда система находится в режиме тревоги, приводит к прекращению подачи сигналов тревоги, но система при этом продолжает оставаться в режиме охраны. Выключение режима охраны происходит после нажатия кнопки разблокировки на ПДУ.

Ресинхронизация кодов ПДУ

В случаях нажатия на кнопки пульта вне зоны действия радиоканала, счетчик «плавающего» кода в пульте выходит из синхронизации со счетчиком в блоке управления системой. Если количество нажатий кнопок пульта вне зоны приема сигнала системой превысило 1000, система перестанет реагировать на команды пульта. В этом случае следует повторно провести процедуру обучения иммобилизатора.

Замена неисправного блока управления электропакетом

В случае неисправности блока управления электропакетом после его замены проведите процедуру обучения иммобилизатора «своим» обучающим ключом.

Диагностика СДУЭП «Норма»

В случае возникновения неисправности в системе в память блока управления электропакетом заносится соответствующий код неисправности. Перечень кодов неисправностей СДУЭП приведен в таблице 7-17.

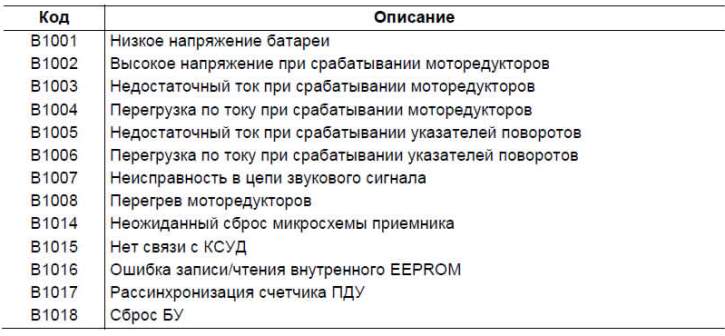

Таблица 7-17. Перечень кодов неисправностей СДУЭП

Для диагностики СДУЭП используется диагностический прибор ДСТ-2М или ДСТ-10(12). Диагностический прибор при выборе системы «Электропакет» позволяет просматривать коды неисправностей в режиме «Неисправности», параметры системы в режиме «Параметры», а также управлять отдельными устройствами (моторедукторы блокировки, реле звукового сигнала) в режиме «Управление ИМ».

Причины неисправностей и методы их устранения

Chevrolet Niva Цвет сочи › Бортжурнал › Центральный замок ШНиваР и блок электро-пакета «Норма» 1118-6512010

Рассказ о том, как я ремонтировал блок управления электро-пакетом «Норма».
Началось все с того, что перестал закрываться электро-замок двери водителя, я с этим уже сталкивался неоднократно, срезало зубья в самом приводе. Ездил так недели две, закрывал водительскую дверь ключом. Но в один прекрасный момент перестали закрываться все замки ни с сигнализации, ни с ручного нажатия кнопки в водительской двери. Заменил привод на новый, но это не помогло.
1. Попробовал переобучить заново ключ-брелок, он уже давно не реагировал на нажатие кнопок в брелке. Обучение прошло успешно, брелок стал реагировать на нажатие кнопок, ставил машину на штатную охрану. Но замки дверей так и не реагировали на закрытие.
2. Долез до блока 1118-6512010 «Норма», увидел неприятную вещь, установщики сигнализации все собрали на скрутки, без пайки. Провода открытия и закрытия дверей, от сигнализации, подключаются ко второму и седьмому контакту блока, были припаяны напрямую к плате, но довольно качественно, в корпусе выломали две дырки под провода. К этому разъему подходят контакты от ISO разъёма, для подключения музыки в машине.

Пока возился с «Норма» перечитал кучу всякого материала, понял что не так сложно заменить ключ в обходчике иммобилайзера на простой чип, иначе приходится возить там красный (обучающий) ключ. Чтоб переобучить ключ, пришлось снять приборную доску и залезть в обходчик иммобилайзера.

Chevrolet Niva 2011, двигатель бензиновый 1.7 л., 80 л. с., полный привод, механическая коробка передач — электроника

Машины в продаже

Chevrolet Niva, 2007

Chevrolet Niva, 2014

Chevrolet Niva, 2016

Chevrolet Niva, 2007

Комментарии 66

А как снимается колодка проводов с этого блока? Просто сдернуть или еще как, совсем с силой дергать страшно, боюсь сломать.

Блин, уже не помню, может там защелка даже есть, но ничего особенного там не было

Там есть защелка, я дергал дергал, она не в какую я подумал может как по другому тянуть надо, типа как у блока управления двигуном, она в бок там отъезжает.

Не помню, не подскажу

спасибо за распиновку блока комфорт.

в общем ремонтировал машину сестры.
кажется они сломали брелок, когда меняли батарейку.
перестал открывать с кнопок, если только не поднести ключ к рулю снизу. а ключем в замке — открывается только водительская дверь.

пытался вызвонить какую либо неисправность в двери и активаторе, но не нашел. у меня вообще чушь получалась.
плюнул, купил дешевую сигналку, подключил на 2 и 7 контакты и оставил так.
тем более мы не можем поменять ключ, т.к. красного нет.

У меня проблема была в гбу ценр замком…
Если проблема со всеми замками думаю что это точно гбу цз, как это было у меня

Эт дорестайл нива, там вобще все по другому!

А как на дорестайле?

Ну там другая система, я не знаю, у меня же ее не было

Завтра собрался как раз вывести сигнализацию иммобилайзера на панель, так как у меня стоит Flash, а там нет индикации иммобилайзера и блокировки дифференциала. Индикацию блокировки сделал раньше, но все равно датчик не пашет, а лезть неохота. А для сигнализации иммобилайзера приготовил светодиод, сопротивление и диод, но по схемам она вроде везде на 19 контакт идет и на плюс от аккумыча. Желтый и соответственно розовые провода. А по вашей схеме 8 контакт и можно взять + с 23 контакта. Просто решил для подстраховки сделать визуальную индикацию прописки ключей. Вроде достаточно и звуковой, но что-то встрял я. Хотя вроде все перепробовал. Вроде в диагностическом разъеме перемычек нет. Пробовал даже с закрытыми центральным замком дверями и поднятым ручником. Может стоит обходчик, потому что купил новый брелок с выкидным ключем, машину заводит, а двери с кнопок не закрывает. А старый с нехваткой смд кондеров срабатывает возле лобовухи только. Красный ключ есть тоже. Разница в контактах может из-за АПС 4 и АПС 6. Может правильно провода брать с иммобилайзера, который стоит рядом с печкой, а не с нормы а может это вообще одно и тоже, просто рисуют в разных местах)). Поэтому и разница в контактах.надо еще схемы поглядеть. Может я нарушил где то целостность цикла. Когда купил у старого хозяина не работали противотуманки — разъем по реле заменил и заработали( заколдованный был)))) я его и точил, но так и не починил.) Не работало включение и гашение света при открытие-закрытие дверей. Не нашел где порвана дорожка, пропаял проводом на плате под потолком, но может как раз через что-то перепрыгнул. ( ведь иммобилайзер вроде как и этим управляет) . Но работает штатно.Так же поставил доводчики на стекла, по упрощенному варианту без памяти, но не сам придумал а по инструкции. Но вроде изменений в поведении сигнализации не заметил, бибикалка работала. Может косяки и из-за КЭП FLASH, у ней большие возможности, но раз простой БК отключать надо при прошивке, то тут целый пентиум 4 . Я пробовал только k-line выключать при прошивке, но знаний катастрофически не хватает, хотя не исчерпал еще желание покопаться, благо гараж с печкой и попутно розетку делал через кнопку и реле в багажник для холодильника и релюху дублирующую на втягивающее. В Flash еще беда непонятная, при включении опций евро свет или дневной свет движок не хочет глохнуть при выключении зажигания. подсоединено все вроде правильно.Может надо выходить из машины и тогда заглохнет)))) Но это не вариант. Короче кучу проблем в одном посте нарисовал, не бейте, учите словами, не матерными)))

Я не знаком с Флэш и ничего сказать не могу про него.
На старых нивах была другая система иммобилайзера вроде, может поэтому разница в схемах, изменения были внесены вроде после 2009 года.
Я так понял, что у вас на родной панели приборов не горит лампочка иммобилайзера?

Flash это замена стандартной приборной панели+комп, но к сожалению нет индикации иммобилайзера и блокировки мостов. Мне было бы интересно узнать откуда удобнее взять концы, чтоб ее сделать куда нибудь отдельно. То-ли от иммобилайзера, но чтобы не лезть в бороду, а где нибудь на разъемах или все-же на Норме? Авто у меня 2011 года. Я вроде немного электрик, но все же пока не очень хорошо ориентируюсь в автосхемах. Надо привыкнуть. Было бы здорово, если бы написали, типо вот тут на разъеме вблизи блока предохранителей такие то контакты такого то цвета. Заранее спасибо. Просто я могу сделать, только дольше копать))))

Ну, я не подскажу, я пишу только о том, что сам делал

еще вопрос возник: давно обращал внимания на не закрепленную коробку из которой шли вроде 2 пары тонких проводов. Думал приблуда к юсб хабам. Но, понимая что что то мешает прописке ключа полез искать обходчик. Открыл эту коробочку. По плате похожа на центральный замок, но основная длинная фишка отсоединена и от нее еще отрезаны 2 коричневых провода. 2 маленьких разъема с проводами, а средний с заглушкой. Так что прописать ключ походу не удастся, надо искать у кого программатор есть или может кто подскажет конкретнее что делать. Я даже не уверен, что это плата центрального замка, по маркировке платы ничего не находит, может буква под клеем. Сейчас еще пороюсь в сети.Вряд ли надо восстанавливать отрезанные провода, чтобы прописать ключ. Обходчик не нашел, провода надо отследить куда ушли с этого блока. Вроде и он на обходчик не похож.

Читать еще:  Масляный фильтр нива шевроле

Это больше похоже на блок управления сигнализацией, видно что стоят 3 силовых реле, черная хрень в уголке, похожа на динамик или микрофон.
У вас там похоже конкретно в проводке поковырялись, сейчас только брать и по схеме все восстанавливать, у меня когда 2106 старая была, вот я там кучу лишних проводов вытащил, тоже намучено было ужас

Я бы не сказал, что много изменений, но вот коричневые отрезанные провода по идее к замку должны идти. На плате ищет и кнопка есть. В принципе очень похожая плата на то что у вас, но как будто не родная. Хозяин был Самарский, а там умельцев много. Может так иммобилайзер обходят. Или ставили доп сигнализацию
. А перед продажей сняли. Узнать не могу уже.

Это точно не обход иммобилайзера, блок имеющий силовые реле, должен чем то управлять, например световыми сигналами, приводами замков или окон, маленькие разъемы на плате для подключения например датчика удара, диода индикатора, кнопки для программирования Валет. Большой разъем явно силовой.

Ездил к автоэлектрику, пришли с ним к выводу, что это блок сигнализации. Наверное ставили в дополнение к штатной. Очевидно глючила, ну и отключили. Электрик тоже пытался прописать по простому ключ, но не получилось. Одна и та же мысль возникла у обоих, что раз нет у меня сигнальной лампы иммобилайзера, то это могло бы нарушить систему. Правда я не особо верил в успех. Ведь тогда у всех водителей, у кого стоит КЭП Flash были бы такие же проблемы. Но я уже все равно приготовил светодиод с сопротивлением и диодом для изготовления внешней сигнализации работы иммобилайзера. Сегодня установил, работает. Но я думаю придется ехать на диагностику с этой херней. Да и самому еще раз лезть придется в приборку. Там провод по схеме как общий фотодатчиков не подключен почему то, а он отвечает за работу функций евросвет и дневной свет.

belorus2009

Завтра собрался как раз вывести сигнализацию иммобилайзера на панель, так как у меня стоит Flash, а там нет индикации иммобилайзера и блокировки дифференциала. Индикацию блокировки сделал раньше, но все равно датчик не пашет, а лезть неохота. А для сигнализации иммобилайзера приготовил светодиод, сопротивление и диод, но по схемам она вроде везде на 19 контакт идет и на плюс от аккумыча. Желтый и соответственно розовые провода. А по вашей схеме 8 контакт и можно взять + с 23 контакта. Просто решил для подстраховки сделать визуальную индикацию прописки ключей. Вроде достаточно и звуковой, но что-то встрял я. Хотя вроде все перепробовал. Вроде в диагностическом разъеме перемычек нет. Пробовал даже с закрытыми центральным замком дверями и поднятым ручником. Может стоит обходчик, потому что купил новый брелок с выкидным ключем, машину заводит, а двери с кнопок не закрывает. А старый с нехваткой смд кондеров срабатывает возле лобовухи только. Красный ключ есть тоже. Разница в контактах может из-за АПС 4 и АПС 6. Может правильно провода брать с иммобилайзера, который стоит рядом с печкой, а не с нормы а может это вообще одно и тоже, просто рисуют в разных местах)). Поэтому и разница в контактах.надо еще схемы поглядеть. Может я нарушил где то целостность цикла. Когда купил у старого хозяина не работали противотуманки — разъем по реле заменил и заработали( заколдованный был)))) я его и точил, но так и не починил.) Не работало включение и гашение света при открытие-закрытие дверей. Не нашел где порвана дорожка, пропаял проводом на плате под потолком, но может как раз через что-то перепрыгнул. ( ведь иммобилайзер вроде как и этим управляет) . Но работает штатно.Так же поставил доводчики на стекла, по упрощенному варианту без памяти, но не сам придумал а по инструкции. Но вроде изменений в поведении сигнализации не заметил, бибикалка работала. Может косяки и из-за КЭП FLASH, у ней большие возможности, но раз простой БК отключать надо при прошивке, то тут целый пентиум 4 . Я пробовал только k-line выключать при прошивке, но знаний катастрофически не хватает, хотя не исчерпал еще желание покопаться, благо гараж с печкой и попутно розетку делал через кнопку и реле в багажник для холодильника и релюху дублирующую на втягивающее. В Flash еще беда непонятная, при включении опций евро свет или дневной свет движок не хочет глохнуть при выключении зажигания. подсоединено все вроде правильно.Может надо выходить из машины и тогда заглохнет)))) Но это не вариант. Короче кучу проблем в одном посте нарисовал, не бейте, учите словами, не матерными)))

Не глохнет 100 процентов из за ручника потому что питание на блок с задних противотуманок идёт, рой там

Про центральный замок с раздельным управлением Niva Chevrolet

Впервые опция управления центральным замком с кнопки на панели приборов была реализована в автомобиле в комплектации люкс (GLS) в марте 2014 г., но с октября 2017 г. схема управления ЦЗ была изменена в соответствии с описанием в настоящем разделе. Рассказываем, как устроен штатный центральный замок на Ниве Шевроле и как его установить своими руками.

Центральный замок данного автомобиля управляется:

  • Щеколдой в двери водителя, что является заводской схемой работы ЦЗ на типовом автомобиле Шевроле Нива; однако особенностью люкс комплектации является то, что в этом варианте ЦЗ управляется щеколдой только при выключенном зажигании.
  • Кнопкой на панели приборов при включенном зажигании, что также является особенностью данного автомобиля.
  • Брелком установленной охранной сигнализации, но в данном разделе этот вариант рассмотрен не будет.

При включенном зажигании автомобиля управление ЦЗ переходит от щеколды на кнопку, расположенную на приборной панели, которая используется как для закрытия всех замков автомобиля, так и для их открытия при повторном нажатии.

Кнопка не управляет сервоприводами щеколд в дверях автомобиля напрямую — она управляет ЦЗ автомобиля через штатный БУБД. Через 30 секунд после выключения зажигания управление ЦЗ возвращается щеколде водительской двери, и все замки автомобиля приводятся в соответствие положению щеколды.

Помимо штатной подсветки кнопки при включении габаритов, в ней также реализована подсветка состояния ЦЗ на основе положения щеколды водительской двери: оранжевый цвет означает, что замки автомобиля должны быть закрыты.

Схема работы и настройке ЦЗ

Почти все элементы схемы ЦЗ ШевиНивы располагаются за комбинацией приборов. Шумоизоляция элементов схемы ЦЗ показана на фотографиях ниже:

Реле RL4 схемы ЦЗ располагается в монтажном блоке, как показано на фотографии ниже:

В качестве реле RL4 используется реле времени Регтайм-3-12-0-60 производства ЭНЕРГОМАШ, таймер которого установлен в значение, равным 30 сек. Данный интервал времени устанавливает момент, когда управление ЦЗ переходит от кнопки, расположенной на приборной панели, к щеколде в водительской двери после выключения зажигания автомобиля. При необходимости возможно увеличение
данного интервала времени в пределах от 0 до 60 секунд.

Ранее мы рассказывали про:

Ключевые слова: двери нива

Авто-помощь

Советы для автомобилистов

Не работает центральный замок на Ниве Шевроле

Такая неисправность «не смертельная» для автомобиля, но весьма неприятная. К сожалению, такая проблема случается на этой модели. Проблема может быть как серьёзной, так и не очень, которую легко можно устранить самостоятельно. Вот об этом и поговорим в этой статье. Неисправности могут быть в механической части, а также в электрооборудовании этой системы.

Где искать неисправность

Отказы в механической части случаются меньше всего. Обычно такое происходит в зимнее время, когда попавшая влага в механизмы блокировки замерзает, чем создаётся препятствие для открытия или закрытия дверей машины. Решается такая проблема после отогревания механизмов. Правда, иногда с такой операцией будут возникать трудности, особенно когда дверь необходимо открыть. Для обнаружения неисправностей в электрических цепях потребуется автомобильный тестер или другой аналогичный измерительный прибор, а также умение в работе с электрооборудованием автомобилей.

В первую очередь следует проверить исправность предохранителя F10, который рассчитан на ток 20 Ампер. Косвенным подтверждением его отказа будет невозможность закрыть двери с помощью брелока или ключом от машины. Если предохранитель неисправен, его следует заменить исправным, но проверить, почему он вышел из строя. В том случае, когда в цепи имеется короткое замыкание, повторное перегорание предохранителя гарантировано.

Что ещё может выйти из строя

Виновником отказа может быть поломка электродвигателя в приводе блокировки дверей. Такого, практически, не бывает, чтобы одновременно «сгорели» двигатели во всех дверях. Проверяют электродвигатель привода измерительным прибором, для этого необходимо замерить сопротивление его обмоток. Также обращают внимание на состояние контактов разъёмов с проводами.

Из-за неисправности мотора в водительской двери, будет отказ всей системы блокировки дверей. Также следует проверять поступление питающего напряжения на разъёмы с проводами электромоторов, так как случаются обрывы в этих цепях. Может быть отказ механической фиксации закрытия одной из дверей. В таком случае, следует разобрать обивку нерабочей двери и внимательно осмотреть механизм привода блокировки. Чаще всего происходит заклинивание привода. Иногда самостоятельная установка сигнализации может привести к отказу блокировки, поэтому следует доверить такую работу специалистам.

Не срабатывает центральный замок (Шеви Нива)

10 апреля 2011, 19:45 #1

На шеви ниве зимой перестал срабатывать центральный замок. Проверил предохранитель-нормальный. В чём может быть дело, может реле какое-нибудь? ни когда ключём водительскую дверь открываю, ни от брелка сигнализации не срабатывает ((

УАЗ Патриот
Lifan Breez

10 апреля 2011, 20:18 #2

к электрику едь

10 апреля 2011, 20:28 #3

нет доверия к электрикам. сам хочу разобраться

УАЗ Патриот
Lifan Breez

10 апреля 2011, 20:36 #4

dimitr, 10 апреля 2011, 19:45

На шеви ниве зимой перестал срабатывать центральный замок. Проверил предохранитель-нормальный. В чём может быть дело, может реле какое-нибудь? ни когда ключём водительскую дверь открываю, ни от брелка сигнализации не срабатывает ((

Как я понял у тебя на сигналку вобще не ставиться. закрываешь и открываешь ключом. это у тебя блок сигналки сгорел. если как я описал , то 100% у меня так же было

10 апреля 2011, 20:38 #5

на сигналку ставится только двери не закрывает и не открывает. И раньше когда водительскую ключём открываешь или закрываешь он все замки открывал-закрывал, а сейчас нет

УАЗ Патриот
Lifan Breez

10 апреля 2011, 20:40 #6

dimitr, 10 апреля 2011, 20:38

на сигналку ставится только двери не закрывает и не открывает. И раньше когда водительскую ключём открываешь или закрываешь он все замки открывал-закрывал, а сейчас нет

ищи рылюшку отвечающию за центр замок

10 апреля 2011, 20:42 #7

а где она там есть? я все которые на блоке предохранителей стоят проверил

УАЗ Патриот
Lifan Breez

10 апреля 2011, 20:47 #8

dimitr, 10 апреля 2011, 20:42

а где она там есть? я все которые на блоке предохранителей стоят проверил

чесно не знаю. нивы никогда не было, но по ищи .девята не заводилась рылюшка оказалась под капотом , а не в блоке. так что может быть не в блоке и еще лучще поройся на тематическом форуме своей машины. думаю быстро найдешь ответ

10 апреля 2011, 20:48 #9

УАЗ Патриот
Lifan Breez

10 апреля 2011, 21:01 #10

тоже порылся и так понял тебе надонайти : БУБД — блок управления системой блокировки дверей

10 апреля 2011, 21:36 #11

а где он есть то?

10 апреля 2011, 21:45 #13

Пасиб. Как раз его сегодня смотрел. Вроде бы ничего не пахнет, горелости нет никакой. Интересно дорогой-нет.

Лада Нива 2131М
Nissan Patrol

11 апреля 2011, 02:37 #14

dimitr, 10 апреля 2011, 20:28

нет доверия к электрикам. сам хочу разобраться

А у тебя значит квалификация по электрике выше?

11 апреля 2011, 09:38 #15

я даже не в плане того что разбираюсь лучше, а в плане того что «по ушам наездят» и лишнего приплетут. У меня помню диодный мост накрылся, приезжаю к одному электрику, тот покапался и говорит регулятор напряжения полител, новый надо. Трачу деньги покупаю он меняет и говорит похоже обмотке хана давай поменяем. Меняем-опять нет зарядки ну говорит надо весь разбирать-перебирать. Мыслено посылаю его в зад, говорю не надо. плачу деньги за все работы. Отец посоветовал диодный мост посмотреть еду к другому электрику что бы поменял. Он меняет-зарядки нет, я плюю на всё с мыслями продать нахер эту машину отгоняю в гараж, ну и думаю напоследок самому посмотреть, начинаю разбирать смотрю а там где контакты на диодном мосту он поставил шайбу пластмассовую что у проводка нет соприкосновения с контактом, убрал-всё работает. Вот и нафиг мне такие электрики? И ещё большинство отказывается русские машины чинить!

УАЗ Патриот
Lifan Breez

11 апреля 2011, 10:02 #16

лучще электрикаискать по отзывам, я только к 2 с девятосом ездил. и на лифане отец когда мотор дворников спалил я впанике ничего не работает. только один электрик взялся делать тот которому я доверяю как раз. взял всего 100 руб и поломку починил за 10 мин. правда все ровно купил моторчик новый , но он сразу предупредил что не надолго хватит

Читать еще:  Сколько масла в двигателе нива шевроле

Подключение сигналки к ЦЗ «Шнивы»

В некоторых комплектациях «Нивы-Шевроле» установлен центральный замок. Если штатный ЦЗ действительно есть, им управляет единый модуль. Нужно заметить, что этот же модуль выполняет роль штатной сигналки. Получается, что сигнализация с центральным замком установлена в «Шниве» с завода, но к ней, то есть к штатному модулю, всегда можно подключить и дополнительную сигналку. Один из вариантов такого подключения рассматривается дальше.

Совмещаем две разных сигнализации

Итак, допустим, что одна сигнализация в «Ниве-Шевроле» уже установлена (с завода). Значит, будем использовать провода, подключенные к её модулю изначально. Здесь есть отводы концевиков и масса, а также управляющие провода ЦЗ.

Замком управляют два провода — жёлто-синий и синий. Вдобавок потребуется найти ещё один шнур, питающий актуаторы пассажирских дверей.

Кабель, о котором мы говорим, является силовым и обычно покрыт жёлтой изоляцией.

Схема подключения дополнительной сигнализации

Чтобы управлять всеми замками, а не только актуатором водителя, нужно реализовать следующий вариант подключения:

Перечислим особенности этого варианта:

  1. Контакты реле, встроенных в основной блок, включаются в разрывы сигнальных проводов (см. рис);
  2. Свободным оставляют нормально разомкнутый контакт запирающего реле. В «Шниве» закрытие идёт, когда шнур оказывается «в воздухе»;
  3. Длительность управляющего импульса выставляют в значение «0,8 секунды»;
  4. Управляющий выход программируют так, чтобы он задействовался во время отпирания. Этот выход управляет ещё одним, третьим по счёту реле.

Поговорим о том, зачем дополнительное реле здесь нужно. Если его изъять, мы увидим, что замки пассажиров не открываются с брелока. В принципе, такой вариант тоже является приемлемым: кроме дистанционного отпирания трёх дверей, будет работать всё.

Предохранитель на 15 Ампер, показанный на схеме, включен последовательно с кабелем, подводимым к актуаторам.

Проводить подключение без использования предохранителя категорически запрещено. Одновременно с чем, обмотки реле необязательно защищать пред-колбой. Это же относится к сигнальным проводам, то есть, к нормально разомкнутому контакту отпирающего реле. В принципе, добавить предохранители можно во все три цепи. А ещё, обмотку «нижнего» реле можно питать от 87-го контакта.

Практическая реализация схемы

Наверняка читатель знает, где в «Ниве-Шевроле» установлен блок предохранителей. Этот блок надо демонтировать, отвернув один саморез сверху.

Под указанным блоком будет закреплена коробка из пластика. Она как раз и нужна нам.

На разъёме показанного здесь модуля есть три «важных» шнура: синий, сине-жёлтый, жёлтый. Отводы от трёх точек разрыва протягивают к устанавливаемой сигналке, а также к дополнительному реле (см. схему). Особое внимание нужно уделить соединениям силовых проводов.

Модуль дополнительного реле можно изготовить самостоятельно. Через контакты здесь пойдёт ток, не превышающий 8 Ампер, так что сложностей не возникнет:

Диод, который показан на основной схеме, может быть любым (его характеристики не так важны). Главное, чтобы он был, иначе можно сжечь управляющий выход, к которому подключают коммутируемую обмотку.

Помните главное: проводить любые монтажные работы можно тогда, когда от АКБ отключена «минусовая» клемма.

Силовые кабели лучше соединять скруткой, но уметь правильно её выполнить – это целое искусство. Все точки соединений нужно изолировать. Но и этого будет недостаточно: в местах касания металла шнур защищают термостойкой изоляцией. Именно так можно обезопасить себя от непредвиденных последствий.

Особенности программирования новой сигналки

Допустим, схема, рассмотренная выше, была реализована без ошибок. На втором шаге, как легко догадаться, нужно правильно запрограммировать сигналку. А иначе, есть вероятность сжечь актуаторы, установленные в дверях пассажиров. Совет прост: нельзя делать управляющий импульс дольше одной секунды. Впрочем, по умолчанию используется значение 0,7 или 0,8.

Нужно правильно запрограммировать и используемый сигнальный выход (он должен активироваться в момент отпирания). Альтернативный способ – это использование выхода «2-шагового отпирания». Продолжительность импульса на нём нужно выставить в пределах 0,7-0,8 с. По умолчанию установлено значение 30 с, и угадайте, чем это в данном случае грозит.

Нива Шевроле и Starline A91

Схема центрального замка Шевроле Нива: что делать, если не работает замок с ключа, где находится блок управления, реле

Установка автосигнализации на Chevrolet Niva — Точки подключения, расположение и цвета проводов

В некоторых комплектациях «Нивы-Шевроле» установлен центральный замок. Если штатный ЦЗ действительно есть, им управляет единый модуль. Нужно заметить, что этот же модуль выполняет роль штатной сигналки. Получается, что сигнализация с центральным замком установлена в «Шниве» с завода, но к ней, то есть к штатному модулю, всегда можно подключить и дополнительную сигналку. Один из вариантов такого подключения рассматривается дальше.

Дверь водителя — белый/синийдверь пассажира — желтый/черныйдвери задние — белый/черныйбагажник — белый/красныйкапот — зелёный/черныйВсе концевики отрицательные

Повороты — синий и синий/черный

Блок ЦЗ за монтажным блоком.ЦЗ (-) — закрытие — 7 нога, открытие — 2 нога.Для управления центральным замком нужно подпаяться к блоку цз.

На этом автомобиле первое нажатие штатного брелка открывает водительскую дверь, второе пассажирские. На одном из известных сайтов есть точки подключения при помощи дополнительного реле. Но этот способ не считаю лучшим. Поэтому и предлагаю свой. Блок ЦЗ на Шеви-Ниве стоит от Калины.

Точки подключения сигнализации нива шевроле — Ремонт автомобиля своими руками

Чаще всего из строя выходит электрическая часть управления соленоидами, а сами замки считаются относительно надежными.

Центральный замок автомобиля Шеви Нива работает по следующему принципу: сигнал открытия или закрытия дверей передается с нажатием кнопки на ключе или поворотом личинки в водительской двери, при этом сигнал проходит через блок управления ЦЗ и бортовой компьютер.

В этой схеме есть свои слабые места, а основными причинами отказа становятся следующие факторы:

  • короткое замыкание в цепи и выход предохранителя из строя;
  • перетирание проводки в гибкой гофре, потеря контакта в местах соединения из-за вибраций и попадания влаги;
  • неисправность реле ЦЗ;
  • ошибка в блоке управления центральным замком;
  • поломка электродвигателя замка.

Перейти к контенту

Такая неисправность «не смертельная» для автомобиля, но весьма неприятная. К сожалению, такая проблема случается на этой модели. Проблема может быть как серьёзной, так и не очень, которую легко можно устранить самостоятельно. Вот об этом и поговорим в этой статье. Неисправности могут быть в механической части, а также в электрооборудовании этой системы.

Надежность, повышенная проходимость – главные козыри автомобиля Шевроле Нива. Адаптация к дорогам России обеспечила машине популярность у населения РФ. Модель не обделена вниманием и авто угонщиков.

Автопроизводитель комплектует изделие штатной системой безопасности, включающей штатную двухстороннюю сигнализацию с режимом иммобилайзера.

В рассматриваемой статье будет проведен обзор штатного иммобилайзера Шевроле Нива на предмет его роли в обеспечении сохранности автотранспорта и как его можно отключить в случае необходимости.

Центральный замок шевроле нива — Авто-ремонт

Дата выхода: 08. 05. 2013 года

Мнение автовладельца по имени Фока : He дорогой. He сыпется.Высокий. Багажник огромный. расход хороший

Категория: Статьи, советы и рекомендации по ремонту

Характеристики автомобиля: Размеры автомобиля следующие, длина кузова — 3745, ширина — 1100, высота — 1159 мм. Колесная база составляет 2671 мм. Дорожный просвет 205 мм. Автомобиль оснащается гибридным силовым агрегатом.

4—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 79 мм, ход поршня – 77 мм. Коленвал двигателя и разгоняется до 5000 оборотов в минуту.

Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.

Выложил админ: по просьбе Кратиппа

Оригинальное название: Р?д? Нива шевроле когонжылан сравочым дене пашам ок ыште

И вдруг идиллию нарушает голос по рации (одна рация у всех служб настроена на одну и ту же волну):- Радио 8 (диспетчер), радио 8, ответьте “Гусь-Хрустальному” (название судна).Диспетчер молчит. Судно запрашивает связь несколько раз.

И тут неопознанный сонный голос на том же канале:- Ты не Гусь Хрустальный, ты – хрен лапчатый.Минута молчания, потом вопрос:- Кто говорит?!По рации другой сонный голос:- Да все говорят

Неоднократно, проблемой неработоспособности центрального замка становилась проводка.

Устройство центрального замка нива шевроле

Уже писал ранее в БЖ, что начались проблемы с открыванием/закрыванием дверей с пульта. Основная проблема была с водительской дверью, но позже подключилась дверь пассажира, а так же правая задняя дверь. Суть проблемы — замок щелкает, но закрывания не происходит. Приходится щелкать еще раз, а то и закрывать пальцем и потом уже с пульта закрывать работающую дверь. В общем жесть (( Не удобно.

Дождался тепла, решил сразу сделать. Вскрытие показало, что все 5 втягивающих устройств на Шевроле Ниве одинаковые. Хотя думал, что на водительской двери будет другой. Но нет.
Решил поменять все 5 разом, т.к. раз 2 уже сдохло и 1 выкобенивается, то значит и другие скоро помрут.

Втягивающие обошлись мне в 1500 рублей за 5 штук. Плюс еще 120 рублей потратил на мешочек клипс для крепления обшивки, т.к. двери уже раз разбирались для шумки, было опасение, что родные второго надругательства не переживут. По крайней мере не все.

Скинуть двери проблем не составило. Порадовало, что вся шумоизоляция стоит на месте. Ничего не отклеилось, сырости нет, гнили нет, все сухо и чисто. Зачет! Только пыль есть. Но куда без нее.

Втягивающие прикручены к рамкам замков, поэтому найти их не сложно. А вот снять… Тут тоже нет проблем. Не стоит пытаться найти супер гибкие отвертки, чтобы куда-то там подлезть. Это все колхоз и сделать нормально все равно так не выйдет. Просто выкручивайте замок и тогда моторчик втягивающего можно будет сдвинуть в «окно» дверной рамы и вы его спокойно меняете. Потом возвращаете замок на место.

Будьте внимательны при подключении клемм питания. Надо сразу проверять, что при нажатии на кнопку «закрыть» замки закрываются, а при «открыть» открываются. Если где-то не так, то перекиньте провода наоборот и все будет отлично.

При сборке очень советую стянуть провода в кучу, а так же приклейте их к двери, чтобы не болтались. Не факт, но на тряске болтающиеся клеммы могут давать лишних «сверчков» в салоне. Так же посмотрите, постучите по двери, послушайте, чтобы не было других дребезжащих деталей. Если есть, то лучше закрепить их сразу.

По итогу замки работают четко, уверенно. Я доволен ))

Советы для автомобилистов

Такая неисправность «не смертельная» для автомобиля, но весьма неприятная. К сожалению, такая проблема случается на этой модели. Проблема может быть как серьёзной, так и не очень, которую легко можно устранить самостоятельно. Вот об этом и поговорим в этой статье. Неисправности могут быть в механической части, а также в электрооборудовании этой системы.

Где искать неисправность

Отказы в механической части случаются меньше всего. Обычно такое происходит в зимнее время, когда попавшая влага в механизмы блокировки замерзает, чем создаётся препятствие для открытия или закрытия дверей машины. Решается такая проблема после отогревания механизмов. Правда, иногда с такой операцией будут возникать трудности, особенно когда дверь необходимо открыть. Для обнаружения неисправностей в электрических цепях потребуется автомобильный тестер или другой аналогичный измерительный прибор, а также умение в работе с электрооборудованием автомобилей.

В первую очередь следует проверить исправность предохранителя F10, который рассчитан на ток 20 Ампер. Косвенным подтверждением его отказа будет невозможность закрыть двери с помощью брелока или ключом от машины. Если предохранитель неисправен, его следует заменить исправным, но проверить, почему он вышел из строя. В том случае, когда в цепи имеется короткое замыкание, повторное перегорание предохранителя гарантировано.

Что ещё может выйти из строя

Виновником отказа может быть поломка электродвигателя в приводе блокировки дверей. Такого, практически, не бывает, чтобы одновременно «сгорели» двигатели во всех дверях. Проверяют электродвигатель привода измерительным прибором, для этого необходимо замерить сопротивление его обмоток. Также обращают внимание на состояние контактов разъёмов с проводами.

Из-за неисправности мотора в водительской двери, будет отказ всей системы блокировки дверей. Также следует проверять поступление питающего напряжения на разъёмы с проводами электромоторов, так как случаются обрывы в этих цепях. Может быть отказ механической фиксации закрытия одной из дверей. В таком случае, следует разобрать обивку нерабочей двери и внимательно осмотреть механизм привода блокировки. Чаще всего происходит заклинивание привода. Иногда самостоятельная установка сигнализации может привести к отказу блокировки, поэтому следует доверить такую работу специалистам.

Электросхема центрального замка Нива Шевроле — Niva Chevrolet (ВАЗ , Шеви)

сигналка на ниву


Также следует проверять поступление питающего напряжения на разъёмы с проводами электромоторов, так как случаются обрывы в этих цепях. Чтобы определить отсутствие контакта необходимо мультиметром прозвонить каждый провод. Проверяют электродвигатель привода измерительным прибором, для этого необходимо замерить сопротивление его обмоток.

Нива Шевроле руководство по ремонту. Схема системы блокировки замков дверей: 1 – монтажный блок;2 –…

Если щелчки не слышны, проверьте наличие питания на выключателях. Выводы Определить причины неисправности центрального замка достаточно просто.

Остальные пипки действуют сами по себе, открывают каждая свою дверь. Иногда самостоятельная установка сигнализации может привести к отказу блокировки, поэтому следует доверить такую работу специалистам.

В зависимости от способа включения реле полярность напряжения меняется, обеспечивая соответственное изменение положения защелки замка.

Некоторые модели могут быть оборудованы противоугонной системой, встроенной в схему центрального замка. Если Вам не удается самостоятельно выявить причину отказа путем проведения ряда общих проверок, обратитесь за консультацией в дилерское отделение компании Chrysler.

При выключенном двигателе попереключайте выключатели замков дверей в обоих направлениях Открыто — Закрыто. Реле при этом должны издавать хорошо различимые щелчки.

Местоположение реле замков двери. Дел разных много, на улице холодно, менять в сервисе жаба душила и как-то ездил так, закрывая с ключа. И тут на прошлой неделе цз полностью перестал работать, ни на открытие ни на закрытие.

Читать еще:  Лачетти не работает печка

При использовании родной сигналки только мигали поворотники правого борта. Почитал в инете, сгорает блок электропакета расположенный за блоком предохранителей.

Обошелся он мне довольно бюджетно в р. В магазине попалась два вида «Норма» и , взял как у меня стояла без «» на конце, кто нибудь в курсе в чем разница между ними?

Вышел из магазина, подцепил сразу блок, закрыл дверь с ключа, все замки отработали как и положено, сначала все открылись потом все закрылись. То есть блок исправен и моя проводка, как я и говорил, тоже вся исправна.

Попробовал закрыть с родного брелка, реакции не последовало.

Переобучил ключ, теперь эта манипуляция прошла на уровне автоматизма, правда сначала забыл отцепить конец на диагностическом разъеме ведущий в БК ШТАТ Матрикс это очень важно как пишут в интернете. После обучения брелок заработал в штатном режиме, открывает и закрывает двери.

Модуль дополнительного реле можно изготовить самостоятельно. Через контакты здесь пойдёт ток, не превышающий 8 Ампер, так что сложностей не возникнет: Самодельный модуль дополнительного реле Диод, который показан на основной схеме, может быть любым его характеристики не так важны.

Главное, чтобы он был, иначе можно сжечь управляющий выход, к которому подключают коммутируемую обмотку. Силовые кабели лучше соединять скруткой, но уметь правильно её выполнить — это целое искусство.

Замена предохранителя дверных замков Chevrolet — Niva

Все точки соединений нужно изолировать. Но и этого будет недостаточно: Разместить рекламу Обратная связь Блог команды.

Отпирание замков в одно нажатие на Шевроле Нива, Лада Приора, Лада Калина…

Не работает центральный замок ЦЗ не работает ни с брелока сигнализации leopard ни от руки. Может он еще как нибудь умеет отключаться? Вы бы к установщикам сигнализации обратились Если на водительской двери дергаешь пипку, а замок не работает, то, возможно, глючит концевик в двери — надо проверять, для этого придется замок разбирать, а это геморное дело:.

Если на водительской двери пипка опускается и поднимается запирая или отпирая замок двери. При этом концевик работает.

сигналка на ниву

На сигналку реагирует и на габариты. Где копать — не скажу так как полностью схему не знаю. Надо смотреть — может когда ставили сигналку сделали перекоммутацию.

Почему не работает центральный замок на Шевроле Нива

Наверное, многие автолюбители и владельцы Шевроле Нива сталкивались с тем, что переставал работать центральный замок. У этой неисправности есть несколько причин, но вот как их устранить знают не все автомобилисты.

Не работает центральный замок на Нива Шевроле

Выход со строя центрального замка автомобиля больше связан с неисправностью в электрической части, нежили, чем в механике. Так, большинство автомобилистов, для устранения неисправности отправляется к автоэлектрикам, поскольку не предполагают, причин по которым это проблема может появиться.

Факторы

Итак, рассмотрим, какие факторы влияют на неисправность узла центрального замка:

  • Предохранитель.
  • Моторчики привода.
  • Проводка.
  • Реле.
  • Блок управления центральным замком.
  • Бортовой компьютер.

Методы решения проблемы

Схема подключения центрального замка.

Когда все причины определены, можно приступать к устранению проблем. Стоит отметить, что электрическая часть достаточно сложная, а поэтому необходимо обладать некоторыми знаниями и навыками для устранения неисправности. Если автолюбитель не имеет понятия в конструктивных особенностях по автоэлектрике, то рекомендуется обратиться для устранения проблемы к профессионалам в автосервис.

Прежде чем приступить к методам решения проблемы необходимо понимать устройство центрального замка.

Схема подключения центрального замка

Схема системы блокировки замков дверей: 1 – монтажный блок;2 – блок управления; 3 – моторедуктор блокировки замка двери пассажира; 4 – моторедуктор блокировки замка задней двери;5 – моторедуктор блокировки замка двери водителя; А – к источникам питания; В – схема условной нумерации штекеров в колодке блока управления; С – схема условной нумерации штекеров в колодках моторедукторов блокировки замков

Неисправность предохранителя

Проблему стоит искать в блоке предохранителей, а именно в сгоревшем предохранители.

Первое место, где возникают все неисправности по электрической части автомобиля – это монтажный блок. Перегорание предохранителя может привести к тому, что центральный замок перестанет работать. Элементарная замена этого элемента может исправить проблему. Конечно, если осмотреть предохранитель, а он целый и не повреждённый, то поломку стоит искать в другом месте.

Моторчики привода

Неисправность моторчика привода.

Случаются случаи, когда перегорают приводные моторчики в дверях автомобиля. Эта неисправность достаточно редкая, но её не стоит исключать.

Для устранения неисправности придётся поэтапно разобрать каждую дверь и демонтировать для диагностики каждый моторчик. Определить работоспособность элементов можно при помощи обычного мультиметра, или в его отсутствие – подключить привод к АКБ. Если после проверки оказалось, что моторчики рабочие, то стоит искать причину в другом месте.

Проводка

Неисправность вызванная проблемой с проводкой.

Неоднократно, проблемой неработоспособности центрального замка становилась проводка.

Так, короткое замыкание или поломка провода не проводит сигнал на блок управления центральным замком. Чтобы определить отсутствие контакта необходимо мультиметром прозвонить каждый провод. Если обнаружилось, что существует разрыв цепи, то стоит заменить поломанный элемент на новый. Но, как показывает практика, большинства автомобилистов просто разрезает проводку в месте потери контакта, зачищает и изолирует провода.

Полетело реле — один из признаков неисправности центрального замка.

Ещё одной причиной неработающего центрального замка может стать выход со строя реле в монтажном блоке . Так, необходимо достать элемент и провести диагностику при помощи тестера. Если диагностические операции показали, что реле «умерло», его необходимо сменить на новое.

Блок управления центральным замком

Блок управления центральным замком со следами выхода из строя отдельных её запчастей.

Короткое замыкание в бортовой системе палит не только проводку и предохранитель, но и может стать причиной получения неисправности блока управления центральным замком. Так, для диагностики этого элемента управления, его необходимо достать с двери. Потом, при помощи тестера прозвонить контактные соединения. Зачастую, если блок управления центральным замком вышел со строя, то его меняют, но есть «кулибины», которые перепаивают элемент и он вновь работоспособный.

Бортовой компьютер

Электронный блок управления уже давно перестал отвечать только за двигатель и контролирует многие автомобильные процессы.

Так, на более поздних моделях Шевроле Нива причиной неисправности центрального замка может послужить непосредственно ЭБУ. Так, накопившиеся в нём ошибки основных систем могут сказаться и на работоспособности центрального замка.

Устранить причину можно двумя путями. Первый – это подключение к электронному блоку управления для сброса накопившихся ошибок и преднастройке. Второй, более сложный – прошивка самого бортового компьютера.

Выводы

Определить причины неисправности центрального замка достаточно просто. Основные проблемы спрятаны в электрике автомобиля. Так, устранить данные неисправности центрального замка можно самостоятельно, при минимальных знаниях и инструментах.

Что делать, если в Ниве Шевроле не работает центральный замок: схема расположения

Неисправность центрального замка у Нивы Шевроле считается довольно распространенной проблемой, даже после рестайлинга 2010 года, когда стали использоваться более надежные компоненты. На новых автомобилях Нива Шевроле, как правило, не работает центральный замок с ключа или брелока сигнализации. Двери приходится открывать вручную. Устранить неисправность можно своими силами, главное определить причину поломки и знать расположение реле и механизмов.

Причины неисправностей ЦЗ

Чаще всего из строя выходит электрическая часть управления соленоидами, а сами замки считаются относительно надежными.

Центральный замок автомобиля Шеви Нива работает по следующему принципу: сигнал открытия или закрытия дверей передается с нажатием кнопки на ключе или поворотом личинки в водительской двери, при этом сигнал проходит через блок управления ЦЗ и бортовой компьютер.

В этой схеме есть свои слабые места, а основными причинами отказа становятся следующие факторы:

  • короткое замыкание в цепи и выход предохранителя из строя;
  • перетирание проводки в гибкой гофре, потеря контакта в местах соединения из-за вибраций и попадания влаги;
  • неисправность реле ЦЗ;
  • ошибка в блоке управления центральным замком;
  • поломка электродвигателя замка.

Совет! Если в машине установлена сигнализация, то центральный замок может не открываться из-за неисправностей сигналки. Возможно, причина кроется в севшей батарейке пульта управления сигнализацией.

Принцип работы и схема центрального замка

ЦЗ устанавливают на ВАЗ 2123 с 2004 года. С тех пор схема центрального замка Шеви Нива принципиально не изменилась и устанавливается на автомобили, начиная с комплектации «Норма». Для управления дистанционным открыванием дверей используется ПДУ (пульт дистанционного управления с выкидным ключом). Он совмещает в себе функции иммобилайзера, ключа зажигания, дверного ключа. Сигнал с ПДУ принимает блок управления электропакетом (1118-6512010), который отвечает за открытие дверей.

Нажатие кнопки на пульте приводит к открытию или закрытию всех дверей автомобиля, включая дверь багажника. Таким же образом срабатывает ЦЗ при повороте ключа в водительской двери на пол-оборота вправо или влево.

За работу электрической сети отвечает стандартное реле типа 90.3747, предохранитель на 20 А, концевые выключатели в каждой двери, моторедукторы на механизмах замка.

Особенностью ЦЗ Нивы Шевроле является возможность ручного открытия и закрытия дверей, даже при снятом аккумуляторе.

Важно! Моторедукторы снабжены защитой от перегрева и выключаются на некоторое время после многократных срабатываний ЦЗ.

Место нахождения блока управления

Блок управления электропакетом размещен в доступном месте сразу за блоком предохранителей с левой стороны от педального узла. Доступ к нему возможен снизу или после частичного демонтажа блока предохранителей.

Монтажный блок с реле и предохранителем расположен под откидной крышкой слева от рулевой колонки. Номер предохранителя F10, положение реле отмечено на схеме значком.

Способы решения проблем с центральным замком Niva Chevrolet

Перед началом работ рекомендуется оценить свои навыки ремонта и опыт работы с электропроводкой в автомобиле. Возможно, потребуется специальное оборудование, а для диагностики электрических цепей необходим как минимум тестер. Поиск неисправностей всегда начинают от простых к сложным.

Неисправность предохранителя

Предохранитель — это первое, что должен проверить каждый автолюбитель, если перестал работать центральный замок. Симптомом будет отказ одновременно всех дверей закрываться с кнопки. Проверить просто — достаточно открыть монтажный блок и заменить его исправным такого же номинала.

Чаще всего причиной его перегорания становится короткое замыкание или перегрузка в цепи. В монтажном блоке машин выпущенных до 2009 года обозначен F6, на авто после 2010 года он расположен под номером F10.

Моторедукторы

Их поломка происходит не часто, но ремонт или замена моторчиков в дверях происходит с частичной разборкой двери и снятием обивки. Обнаружить неисправный мотор можно по тишине с его стороны во время срабатывания ЦЗ или некорректной работе (открывается не до конца, срабатывает через раз, посторонние звуки).

Работоспособность проверяют мультиметром или подключением к АКБ напрямую. Моторедукторы заменяет на новый в сборе если старый не подлежит ремонту.

Совет! Бывает так, что звуки срабатывания мотора слышны, а дверь не реагирует на сигналы с ключа. В этом случае необходимо проверить тяги, идущие от замков к моторедукторам и дверным ручкам.

Проводка

Наверное, это самое слабое место во всей электрической цепи центрального замка. Проблема заключается в том, что дверь — подвижный элемент, поэтому жгуты проводов постоянно работают на скручивание в этих местах.

Кроме ЦЗ в дверь заходят провода сигнализации, концевиков, аудиосистемы, электростеклоподъемников. Несмотря на рациональный S-образный изгиб дверной проводки в гофре, случаются повреждения одного или нескольких проводов. Второе слабое место – это контакты внутри двери.

Целостность проводки проверяют путем «прозвона» подозрительных участков цепи. Найденный обрыв зачищают и соединяют пайкой или обжимными втулками. Замена сломанного провода целиком на новый не всегда целесообразна из-за трудоемкости работ.

Реле цепи

Питание на центральный замок может подаваться через основное реле, используемое для ближнего света фар и освещения салона. Также встречаются схемы с отдельным реле на ЦЗ, которое устанавливается рядом с блоком управления системы открывания дверей.

Типовые реле с 4-мя контактами редко выходят из строя, но если это произошло, неисправность легко диагностировать. Для этого реле заменяют на любое рабочее с монтажного блока. Если после этого центральный замок заработал, причина поломки найдена. Альтернативный вариант — проверить реле тестером.

Блок управления ЦЗ

Этот блок присутствует только на автомобилях в комплектации «Норма» и выше. Частой причиной выхода его из строя является короткое замыкание в цепи или большие скачки напряжения, приводящие к оплавлению контактов микросхемы. Диагностируется визуально (следы оплавления на корпусе) или электрическим тестером.

Блок центрального замка, как правило, не ремонтируется и просто заменяется новым.

Бортовой компьютер (ЭБУ)

На Шеви Нива схема центрального замка на поздних машинах предполагает участие бортового компьютера в процессах открывания и закрывания дверей, а также постановки на сигнализацию. Подобная схема позволяет расширить функционал ЦЗ, подключить сигнализацию с автозапуском и сделать эксплуатацию машины комфортнее.

Информацию об ошибках и неисправностях центрального замка узнают через сканер или ПК, который подключается к автомобилю через стандартный разъем ОBD2. Ошибки в ЭБУ – это одна из причин неработоспособности дистанционного открывания. В приложении можно скинуть ошибки и узнать причину неисправности. В сложных случаях блок управления перепрошивают.

Заключение

Современный автомобиль Нива Шевроле состоит из различных сложных электронных систем. Центральный замок состоит из 6 компонентов. Выход одной из цепей приводит к отказу всей системы, при этом поломки самого железа крайне редки.

Для быстрого решения проблемы необходимо представлять схему ЦЗ и действовать последовательно в устранении неисправности. В сложных случаях, когда не помогает узловая замена, стоит обратиться к профессиональному автоэлектрику, который хорошо разбирается в Нива Шевроле.

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
