Рабочий цилиндр сцепления шевроле лачетти

Снятие узла рабочего цилиндра гидропривода и подшипника выключения сцепления

Рабочий цилиндр гидропривода сцепления выполнен единым узлом с подшипником выключения сцепления. Работу проводим при выходе из строя рабочего цилиндра гидропривода или подшипника выключения сцепления, а также при подтекании трансмиссионного масла через сальник первичного вала коробки передач и уплотнительное кольцо корпуса цилиндра.

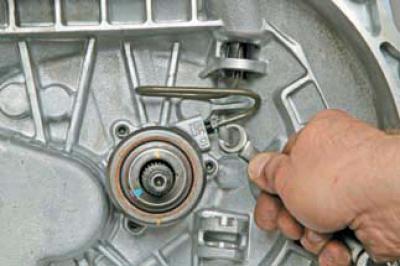

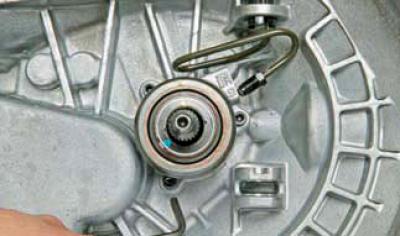

Специальным ключом «на 10» отворачиваем штуцер трубки подвода жидкости к цилиндру…

…и выводим трубку из отверстия цилиндра.

Шестигранником «на 5» отворачиваем три винта крепления корпуса рабочего цилиндра к картеру сцепления.

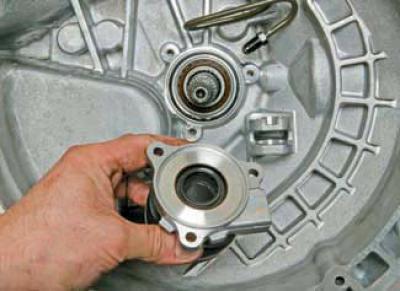

Снимаем узел рабочего цилиндра и подшипника выключения сцепления.

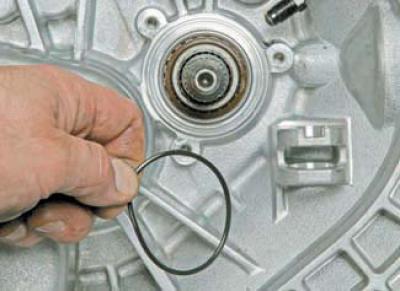

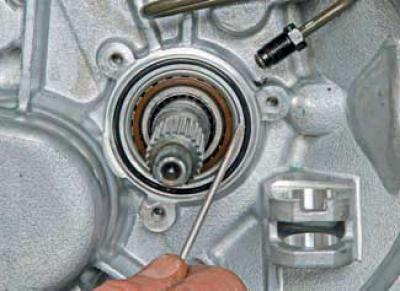

Поддев отверткой резиновое уплотнительное кольцо…

…вынимаем его из проточки картера сцепления.

Если рабочий цилиндр гидропривода и подшипник выключения сцепления по результатам диагностики не имеют показаний к замене, а поврежден только сальник первичного вала коробки передач, то…

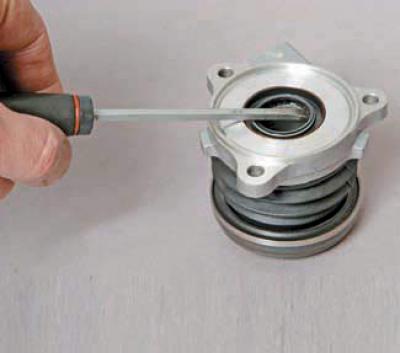

…поддеваем сальник отверткой и вынимаем из гнезда корпуса цилиндра.

Новый сальник запрессовываем в гнездо корпуса цилиндра инструментальной головкой подходящего размера.

Заменив резиновое уплотнительное кольцо, устанавливаем узел рабочего цилиндра и подшипника выключения сцепления в обратной последовательности. Винты крепления корпуса цилиндра к картеру сцепления затягиваем предписанным моментом (см. Приложения).

При необходимости замены трубки подвода жидкости к рабочему цилиндру гидропривода сцепления отсоединяем ее от цилиндра (см.выше).

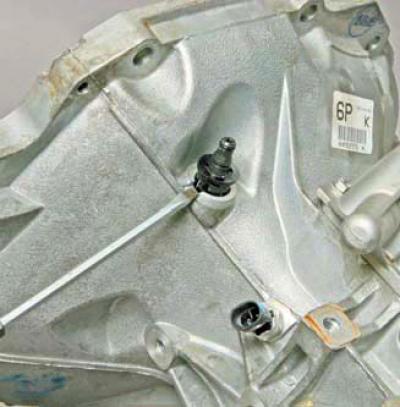

Поддеваем отверткой центрирующую пластмассовую втулку наконечника трубки, и сжав ее фиксаторы…

…вынимаем втулку из отверстия картера сцепления.

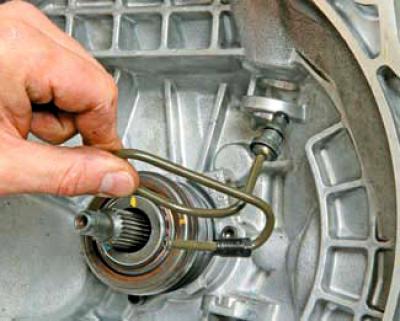

Снимаем трубку подвода жидкости к рабочему цилиндру.

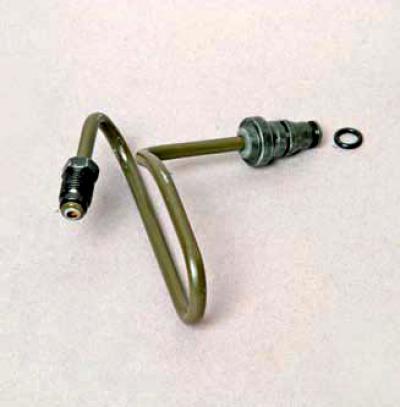

Соединение наконечника трубки с переходником шланга гидропривода сцепления уплотняется резиновым кольцом.

Устанавливаем трубку подвода жидкости к рабочему цилиндру гидропривода сцепления в обратной последовательности.

После монтажа коробки передач прокачиваем гидропривод сцепления (см. Прокачка гидропривода сцепления).

Сцепление Chevrolet Lacetti

Основные данные для контроля, обслуживания и ремонта
Свободный ход педали сцепления, мм6-12
Допустимое биение накладок ведомого диска не более, мм0,5
Минимальное расстояние между рабочей поверхностью накладок ведомого диска и заклепками их крепления, мм0,3
Моменты затяжки резьбовых соединений
Наименование деталейМомент затяжки, Н-м (кгс-м)
Гайки крепления главного цилиндра выключения сцепления22 (2,2)
Болты крепления рабочего цилиндра выключения сцепления7 (0,7)
Болт крепления трубки рабочего цилиндра выключения сцепления15(1,5)
Болты крепления нажимного диска к маховику15(1,5)

На автомобиле установлено однодисковое сцепление сухого типа с центральной нажимной диафрагменной пружиной. Привод выключения сцепления — гидравлический.

Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная диафрагменная пружина и нажимной диск. Со стороны кожуха диск поджат нажимной пружиной диафpaгменного типа. Корзина сцепления прикреплена шестью болтами к маховику. Между нажимным диском и маховиком установлен ведомый диск.

К двум сторонам ведомого диска приклепаны фрикционные накладки. Для гашения крутильных колебаний в момент включения сцепления в ведомый диск встроен демпфер с четырьмя цилиндрическими пружинами. Ступица ведомого диска входит в шлицевое соединение с первичным валом коробки передач.

Гидропривод выключения сцепления состоит из главного и рабочего цилиндров выключения сцепления, связанных трубопроводом. В гидроприводе сцепления используется тормозная жидкость (бачок гидропривода сцепления объединен с бачком главного тормозного цилиндра). Особенностью гидропривода выключения сцепления Chevrolet Lacetti является рабочий цилиндр выключения сцепления выполненный единым узлом с выжимным подшипником. Это позволило уменьшить количество деталей гидропривода, однако усложнило процесс замены рабочего цилиндра — для его замены необходимо снимать коробку передач.

Сцепление — проверка технического состояния
Срок службы сцепления зависит от условий эксплуатации и стиля вождения. Эксплуатация автомобиля с максимальной нагрузкой или по бездорожью, буксировка прицепа, неполное выключение сцепления при трогании, ускорении и движении, а также длительное удержание выжатой педали сцепления при работающем двигателе значительно сокращают срок службы деталей сцепления.

Сцепление во включенном состоянии (при отпущенной педали) должно не «пробуксовывать» и без потерь передавать крутящий момент от двигателя к трансмиссии, а при нажатой педали сцепления полностью отключать трансмиссию от двигателя. Включение сцепления должно быть плавным — без рывков.

Последовательность выполнения
1. Проверяем свободный ход педали сцепления и при необходимости регулируем его.
2. При неработающем двигателе нажимаем педаль сцепления несколько раз. Убеждаемся в отсутствии заеданий в механизме привода выключения сцепления, отсутствии скрипов, стуков и других посторонних шумов.
3. Запускаем двигатель. Если из картера сцепления слышен воюший звук, усиливающийся при нажатии на педаль сцепления, то скорее всего изношен выжимной подшипник сцепления.

4. При работающем двигателе нажимаем педаль сцепления до упора и включаем передачу. Включение должно быть легким, без треска и хруста. Если при включении передач слышен треск, а выключение затруднено, то сцепление выключается не полностью. Проверяем свободный ход педали сцепления и при необходимости регулируем его. Если рабочий и свободный ход педали сцепления в норме, неисправность может быть вызвана выходом из строя главного цилиндра сцепления, рабочего цилиндра сцепления, износом или потерей упругости диафрагменной пружины сцепления, наличием воздуха в гидроприводе сцепления.

5. Проверяем отсутствие следов подтеканий тормозной жидкости под автомобилем по стыку картера коробки передач и блока цилиндров двигателя (это сопровождается постепенным уменьшением уровня жидкости в бачке главного тормозного цилиндра). Если есть следы подтеканий — нарушена герметичность рабочего цилиндра выключения сцепления, и его необходимо заменить.

6. Проверяем отсутствие следов подтеканий тормозной жидкости по штоку главного цилиндра выключения сцепления (это сопровождается постепенным понижением уровня жидкости в бачке главного тормозного цилиндра). Если есть следы подтеканий — нарушена герметичность главного цилиндра выключения сцепления, и его необходимо заменить.

7. При работающем двигателе и включенной первой передаче, постепенно отпуская педаль сцепления, проверяем плавность включения сцепления, отсутствие в момент трогания, рывков или посторонних звуков. Рывки и дребезжание в момент включения сцепления могут быть вызваны замасливанием или короблением дисков сцепления или разрушением демпфера крутильных колебаний.

8. В движении на третьей или четвертой передачах резко нажимаем на педаль «газа». Если обороты коленчатого вала возрастают быстро, а автомобиль ускоряется вяло, то сцепление пробуксовывает. Также об этом свидетельствует появление в салоне запаха гари, издаваемого сильно нагретыми фрикционными накладками ведомого диска. Для устранения данной неисправности необходимо заменить сцепление.

Если вышеперечисленные признаки неисправностей в процессе диагностики сцепления не выявлены — сцепление находится в технически исправном состоянии.

Информация актуальна для автомобилей Шевроле Лачетти 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

Замена сцепление на Шеврале Лачетти

Общее описание проблемы

Как для каждого автолюбителя или просто владельца автомобиля, замена и снятие сцепления для вас довольно частые проблемы. Иногда для обновления системы, иногда по причине износа и неисправности. Обе причины ведут к одному — придется либо отдавать машину в сервис (что, конечно же, недешево обойдется), либо учится делать все своими руками. Второе займет немало времени и сил, однако, при внимательном следовании инструкций, изложенных ниже, вы сделаете это без проблем и суеты. Стоит, однако, найти себе партнера для ремонта, чтобы не умотаться, бегая вокруг автомобиля.

Основные признаки износа

Как и любая поломка в автомобиле, неисправность сцепления имеет определенные узнаваемые признаки. Они практически всегда заметны опытным водителям и слесарям, а иногда и вполне очевидны, хоть и непонятны для новичков. «Симптомов болезни» несколько, и можно составить небольшой список.

Если вы заметили что-то подобное — вас ждет замена сцепления.

  1. Резко дергает педаль сцепления;
  2. При нажатии на сцепление, начинает «вести»;
  3. Пробуксовывание сцепления;
  4. Неправильная работа сцепления;
  5. Разнообразные неприятные звуки при нажатии на педаль механизма сцепления;
  6. Работа рывками, неравномерно распределяющееся усилие.

Что нужно делать с шевроле при подобных признаках?

Допустим, что один из вышеперечисленных факторов обнаружился и пришли к выводу, что необходимая операция здесь — замена сцепления на вашем шевроле лачетти.

Сцепления Шевроле Лачетти

У вас, как всегда, два пути для дальнейшего развития ситуации:

  • Пойти в автосервис, где вам проведут ревизию сцепления и рабочих цилиндров. Их замену в случае надобности. Шевроле лачетти на автосервисах всегда осматривают внимательно и замена проводится качественно;
  • Сделать все самому и избавить себя от лишних расходов;
  • Попросить помощи знакомых или более разбирающихся в сцеплении лачетти родственников. Замена такого рода дает мало гарантий.

Второй вариант самый экономный, могу смело это констатировать. Третий — не имеет особых гарантий правильности такой починки. Первый, конечно же, самый надежный, но в то же время очень дорогой.

Выбирать вам, но если ваш выбор заведомо первое — смысла читать статью нет, так как тут будет рассказываться заменить рабочий цилиндр или любой иной детали сцепления шевроле лачетти своими руками.

Читать еще:  Стойки стабилизатора на шевроле круз

Что понадобится для замены сцепления на шевроле лачетти

Перейдем к инструментарию. Он не блещет пестротой необычайных названий специальных приспособлений и довольно прост. Есть почти у каждого. Набор гаечных ключей, желательно с широким выбором насадок. Штангенциркуль для замера точных размеров некоторых узлов сцепления, как например, рабочий цилиндр. Также пригодятся инструменты для съема коробки передач. Стоит также приобрести некоторые детали заранее. Например, центровочную оправку для рабочего диска сцепления. Нужно заменить нажимной диск сцепления вместе с остальными деталями, даже если на нем отсутствует видимый износ. Деталь все равно устаревшая и через время придется снимать все новое ради только ее замены.

Съем сцепления

Делаем все в соответствии с инструкциями во избежание неприятностей и поломок!

По порядку и аккуратно начинаем!

Сначала отсоединяем клему отрицательного провода от аналогичного выхода аккумуляторной батареи. Потом в обязательном порядке демонтируйте коробку передач с автомобиля. Внимательно осмотрите лепестки пружин нажимного диска для выявления износа или поломок. Если выявили — меняйте на новый!

Затем заверните один из болтов, который раньше крепил коробку передач к двигателю, обратно. Застопорите маховик и ключом на 11 открутите болты, которые удерживают нажимной диск около маховика. Снимите с автомобиля ведомый и нажимной диски сцепления.

Проведите ревизию глубины, на которые утоплены заклепки фрикционных прокладок ведомого диска сцепления. Глубина должна не быть меньше 0.3 миллиметров. Стоит заметить, что при износе этой детали заклепки начнут тереться об железные элементы и оставлять борозды и царапины. Если такие дефекты выявлены на маховике или нажимном диске сцепления — смело меняйте его.

Произведите ревизию пружин демпфера на наличие трещин и замените ведомый диск сцепления, если таковые присутствуют.

Проверить величину износа нажимного диска шевроле лачетти. Если она более 0,2 миллиметров — замените его. Потом очистите и обезжирите маховик. Затем срочно произведите проверку гидравлического привода сцепления.

Оденьте на центрующую оправку ведомый диск сцепления таким образом, чтобы метка была обращена в сторону маховика. Оправку вместе с диском вставьте в отверстие на маховике (оно находится по центру). Произведите монтаж корзины, при этом закрепите маховик от прокручивания, как делали вначале. Потом вынимаете центрирующую оправку из отверстия.

Рабочий цилиндр сцепления шевроле лачетти

А вот сейчас мы опишем более крупные работы по разбору системы сцепление шевроле лачетти. В особенности, про рабочий цилиндр.

Симптомы проблемы

Сцепление шевроле лачетти выключается не полностью. Это единственный симптом, который говорит о том, рабочий и главный цилиндр сцепления не работают. Рабочий цилиндр в шевроле в таком случае нуждается в быстрой замене, ибо такая работа сцепления недопустима!

Снимаем рабочий цилиндр шевроле

Для начала снимаем воздухозаборник шевроле лачетти. Извлекаем пружинный фиксирующий элемент, на котором стоит цилиндр. Из прорези в кронштейне выведите держатель трубопровода и закройте его отверстие во избежания вытекания жидкости чем-то.

Рабочий цилиндр сцепление тоже должен быть отсоединен с последующей закупоркой трубопровода. Откручиваете два крепежных болта, на которых держится рабочий цилиндр.

Производите проверку, после чего ставите цилиндр на место и все снятое устанавливаете в обратной последовательности.

Описание и устройство сцепления Chevrolet Lacetti 2004 — 2013

Всем привет! Подуставшее сцепление с каждым днем говорит о себе все сильнее, но пока держится. Тут тебе и подергивания при трогании и проскальзывание после прогрева в сильную горку. В общем менять. Начитался я тут всяких интересных тем о замене родного слабого рабочего цилиндра сцепления, который выполнен с выжимным подшипником в одно целое. Претензий к родному выжимному хватает, сдыхает в два раза быстрее, чем сцепление и больше всего что раздражает, затемняет тормозную жидкость! Только полгода прошло, как полностью сменил всю жижу, а она опять темная! Решено, избавляемся от такого элемента.
Далее по закупкам. Вместе с долларом, поползли вверх и цены на запчасти. Если раньше цена на комплект сцепления с родным выжимным была около 4500, то сейчас цена начинается от 6500. Пичаль.
Сразу решил установить сцепление от двигателя 1.8, не сказать, что меня чем-то не устраивает родное от 1.6, но на форуме усиленно советуют. Разница в цене не велика, что – то около 500 р. А там чем черт не шутит, может, когда-нибудь и 1.8 соберу.
Собирал нужные запчасти для переделки по двум магазинам, со сцеплением от 1.8 вышло 7000.
Список:
— диск сцепления 1.8 VALEO PHC DW-29.
— корзина сцепления 1.8 VALEO PHC DWC-22.
— цилиндр сцепления рабочий VALEO 804 727.
— болт крепления цилиндра к картеру КПП General Motors № 94500298. Нужно 2 шт!
— шланг рабочего цилиндра General Motors № 96183757.
— кольцо уплотнительное шланга General Motors № 94525077. Нужно 2 шт!
— болт крепления шланга к рабочему цилиндру (полый с отверстием)
General Motors № 94535521.
— рычаг Г-образный привода выжимного подшипника General Motors № 96144874.
— втулка пластиковая крепления Г-образного рычага в картере КПП
General Motors № 96285014. Нужно 2 шт!
— вилка выключения сцепления General Motors № 94580796.
— болт крепления вилки на Г-образном рычаге General Motors № 94500795.
— направляющая втулка выжимного подшипника General Motors № 94580547.
— сальник первичного вала КПП General Motors № 90182168.
— кольцо уплотнительное направляющей втулки выжимного подшипника
General Motors № 94580546.
— подшипник выжимной Valeo PHC PRB-08.

Корзина от 1.8 (VALEO PHC DWC-22)

Диск сцепления от 1.8 (VALEO PHC DW-29)

Что за здоровый сальник, не знаю. По пути разберусь.

Рабочий цилиндр (VALEO 804 727)

Болт крепления шланга к рабочему цилиндру, полый с отверстием (94535521)
Вот этот болт говорят не найдешь, но мне повезло. Так же пишут, что подходит болт ЯМЗ 8.8972, но я не уверен, конечно же.

Подшипник выжимной (Valeo PHC PRB-08)

Болт крепления вилки (94500795) болт как болт. Не обязательно заказывать, можно подобрать без проблем

Кольцо уплотнительное направляющей втулки выжимного подшипника (94580546) Как и куда, пока не знаю.

Тоже пока не знаю куда его.

Втулка пластиковая крепления Г-образного рычага (96285014)

Болты крепления цилиндра к картеру КПП (94500298) На вид тоже обычные болты.

Шланг рабочего цилиндра (96183757)

По запчастям все, погода и время ставить пока не позволяют. Заодно нужно поменять ремкомплект вертолета кулисы и чуть ее укоротить.
На этом все, всем удачи!

Меняем рабочий цилиндр сцепления на Шевроле Лачетти: советы, сколько стоит и артикулы

Сухое однодисковое сцепление классического типа на Шевроле Лачетти показало себя выносливым и достаточно надёжным. Гидравлический привод обеспечивает лёгкий ход педали и точную дозировку усилия. При соответствующем уходе оно требует ремонта после длительного пробега, но всю картину портит выжимной подшипник в сборе с рабочим цилиндром. Замена рабочего цилиндра сцепления Шевроле Лачетти стоит у нас на повестке дня сегодня.

Замена рабочего цилиндра сцепления на Шевроле Лачетти

Для работы не нужно особо хитрого инструмента, если не считать накидного ключа с прорезью на 10 для штуцеров. Мы обойдёмся стандартным набором ключей, набором отвёрток и круглогубцами.

Порядок работы такой:

  1. Устанавливаем автомобиль на подъёмник или на смотровую яму.
  2. Снимаем минусовую клемму с аккумулятора.
  3. Полностью снимаем с автомобиля коробку передач.

Виновник всех бед снят.

Демонтаж рабочего цилиндра сцепления

Старая и новая трубки сцепления.

Замена уплотнительного кольцо рабочего цилиндра сцепления.

Сборка рабочего цилиндра сцепления.

После сборки

При необходимости после сборки проводится регулировка гидропривода сцепления и свободного хода педали. Так можно своими руками провести диагностику и заменить рабочий цилиндр. Удачной всем работы и надёжного сцепления!

Срок службы рабочего цилиндра сцепления на Шевроле Лачетти

Корзина и ведомый диск сцепления Лачетти легко могут протянуть 130–150 тысяч, в то же время, задумываться о замене рабочего цилиндра приходится уже через 30–35 тысяч км.

Недостатки

Такой незначительный ресурс в первую очередь связан с протеканием манжета и износом зеркала цилиндра . Дело осложняется тем, что цилиндр и выжимной подшипник представляют собой одно целое. Так решили корейские инженеры для удешевления конструкции.

Цены и артикулы

Новый рабочий цилиндр сцепления установлен.

Конструкцию они удешевили, но прибавили головной боли владельцам Лачетти — цена оригинального цилиндра около 4 тысяч рублей , а чтобы его заменить приходится снимать коробку передач.

Каталожный номер детали — 96286828 по версии Дженерал Моторз, однако на конвейер поставляется цилиндр Valeo 804 513 , эта фирма поставляет сцепления на конвейеры многих фирм, в том числе и GM. Этот цилиндр и продают официалы, оба артикула актуальные.

Многие совершенствуют систему гидропривода сцепления, устанавливая внешний рабочий цилиндр от Дэу Нексия или Шевроле Авео Т200.

Но колхозить сегодня не будем, поскольку у обоих цилиндров, родного и внешнего, несколько разные характеристики.

Признаки неисправности гидропривода сцепления

Система гидропривода сцепления объединена с тормозной системой и, естественно, в ней используется та же тормозная жидкость.

Буксировка прицепа сильно сокращает срок жизни сцепления!

На ресурс рабочего цилиндра сильно влияют условия эксплуатации — буксировка прицепа, загрузка автомобиля, манера вождения, частое и длительное выключение сцепления. Вот основные причины, когда выжимной подшипник вместе с рабочим цилиндром просятся в утиль:

  1. Выключение сцепления с рывками, пробуксовывание дисков.
  2. Повышенный шум выжимного подшипника.
  3. Сцепление ведёт, не выключается полностью.
  4. Подтекание тормозной жидкости на стыке КПП и блока цилиндров.

Диагностика

1 — узел рабочего цилиндра и подшипника выключения сцепления; 2 — шланг; 3 — переходник; 4 — втулка; 5 — трубка

Чтобы убедиться в необходимости трудоёмкой и дорогостоящей замены, проведём ряд диагностических операций своими руками:

  1. Оцениваем свободный ход педали . По книжке он должен быть в пределах 6–12 мм.
  2. Не запуская двигатель, медленно выжимаем педаль — если появились заедания, скрипы и другие подозрительные звуки — цилиндр идёт на замену.
  3. Заводим мотор, если появились завывания , которые усиливаются при нажатии педали сцепления — изношен выжимной подшипник.
  4. При запущенном двигателе выжимаем педаль и включаем первую передачу . Включение должно быть без лишнего шума, рывков, плавным и чётким.
  5. Смотрим на стык КПП и блока цилиндров . При наличии следов тормозной жидкости или их остатков, рабочий цилиндр потерял герметичность.
  6. При движении на 3-й или 4-й передаче резко жмём на педаль акселератора . Обороты двигателя должны синхронно расти вместе со скоростью. Если обороты коленвала плавают, растут быстрее, чем машина разгоняется, это говорит о неисправностях в сцеплении.

Если мы выяснили, что замены рабочего цилиндра не избежать, собираем инструменты, покупаем новые запчасти и начинаем работу.

Chevrolet Lacetti manual

Chevrolet Lacetti Снятие узла рабочего цилиндра гидропривода и подшипника выключения сцепления

Рабочий цилиндр гидропривода сцепления выполнен единым узлом с подшипником выключения сцепления. Работу проводим при выходе из строя рабочего цилиндра гидропривода или подшипника выключения сцепления, а также при подтекании трансмиссионного масла через сальник первичного вала коробки передач и уплотнительное кольцо корпуса цилиндра.
Снимаем коробку передач (см. Снятие коробки передач).

Специальным ключом «на 10» отворачиваем штуцер трубки подвода жидкости к цилиндру…

…и выводим трубку из отверстия цилиндра.
Шестигранником «на 5» отворачиваем три винта крепления корпуса рабочего цилиндра к картеру сцепления.

Снимаем узел рабочего цилиндра и подшипника выключения сцепления.

Поддев отверткой резиновое уплотнительное кольцо…

…вынимаем его из проточки картера сцепления.
Если рабочий цилиндр гидропривода и подшипник выключения сцепления по результатам диагностики не имеют показаний к замене, а поврежден только сальник первичного вала коробки передач, то…

…поддеваем сальник отверткой и вынимаем из гнезда корпуса цилиндра.
Новый сальник запрессовываем в гнездо корпуса цилиндра инструментальной головкой подходящего размера.
Заменив резиновое уплотнительное кольцо, устанавливаем узел рабочего цилиндра и подшипника выключения сцепления в обратной последовательности. Винты крепления корпуса цилиндра к картеру сцепления затягиваем предписанным моментом (см. Приложения).
При необходимости замены трубки подвода жидкости к рабочему цилиндру гидропривода сцепления отсоединяем ее от цилиндра (см.выше).

Поддеваем отверткой центрирующую пластмассовую втулку наконечника трубки, и сжав ее фиксаторы…

…вынимаем втулку из отверстия картера сцепления.

Снимаем трубку подвода жидкости к рабочему цилиндру.

Соединение наконечника трубки с переходником шланга гидропривода сцепления уплотняется резиновым кольцом.
Устанавливаем трубку подвода жидкости к рабочему цилиндру гидропривода сцепления в обратной последовательности.
После монтажа коробки передач прокачиваем гидропривод сцепления (см. Прокачка гидропривода сцепления).

Ремонт сцепления Chevrolet Lacetti в Балашихе

Цены на ремонт сцепления

УслугаЦена
Диагностика сцепленияот 1 140₽
Замена актуатора сцепленияот 2 760₽
Замена выжимного подшипникаот 1 050₽
Замена жидкости сцепленияот 1 570₽
Замена сцепленияот 7 570₽
980 980
Замена троса сцепленияот 980₽
Замена цилиндра сцепленияот 1 950₽
Итоговая стоимость:0 руб.

Где сделать ремонт сцепления в Балашихе

Сцепление – механизм, отвечающий за включение и отключение крутящего момента от двигателя к валу трансмиссии. Это один из важнейших узлов автомобиля. Если в нем возникают даже небольшие неполадки, коробка передач Chevrolet Lacetti может работать некорректно. Из-за этого машина стартует с рывками, буксует, а при включении сцепления или переключении передач появляются шумы и вибрации.

Откладывать ремонт сцепления Шевроле Лачетти не стоит, так как ездить с такими неполадками может быть опасно. Кроме того, поломки этого узла могут привести к повреждению коробки передач и двигателя. Поэтому при появлении первых же признаков неисправности машину нужно везти в автосервис на диагностику.

Например, отремонтировать сцепление Chevrolet Lacetti можно в сервисных центрах компании Вилгуд, которые работают со всеми типами мкпп и автоматических трансмиссий. Если устранить поломки невозможно, сотрудники автосервисов могут заменить отдельные узлы механизма или все сцепление целиком – все запчасти есть в наличии.

Все автосервисы Вилгуд в Балашихе располагают необходимым диагностическим оборудованием и инструментами. Благодаря этому сотрудники сервисных центров выполняют техническое обслуживание сцепления и ремонт механической коробки или акпп всего за полтора-два часа.

Сеть Вилгуд предлагает самые низкие цены на ремонт сцепления в Балашихе. Мы даем гарантию не только на выполненные работы, но и на установленные запчасти.

Мы знаем, что местоположение техцентра имеет значение. Поэтому сервисы компании расположены так, что вы сможете добраться до ближайшего из них не более чем за 15-20 минут из любого уголка города.

а реально на лачетти надо коробку снимать дабы заменить рабочий цилиндр сцепления?

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Вопрос не в этом, а в том что замена сцепления не снимая коробки.
Комуто проще снять коробку.

Вся хитрость в только, что требуется изготовить 3 скобки фиксатора, обычно их делать влом вот и дергают коробку за зря.

В следующий раз соберешся менять сцепу, приезжай дам поюзать скобки бесплатно и расскажу нюансы.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Потому что у Вас недостаточный уровень (требуется уровень не менее 1).

Сцепление Лачетти

Сцепление Лачетти — рассмотрим подробно устройство и принцип работы сцепления Шевроле Лачетти. А также обсудим работу сцепления в целом, с точки зрения удобства и комфорта управления автомобилем.

С моей точки зрения сцепление на Лачетти работает практически идеально: мягко и плавно. Очень часто приходится ездить на других авто, особенно ВАЗах (2114, 2110, Калина и т.д.). После этого садишься в Лачетти и понимаешь разницу в лёгкости хода педали и плавности хода. В общем разница колосальная. Никогда не забуду момент, когда продал свою ласточку ВАЗ 2106 и пересел на Лачетти, тогда первым, что бросилось в глаза — это мягкое сцепление!

По сравнению с иномарками, на которых удалось покататься, сцепление Лачетти никому не уступало. В общем, повторюсь — сцепление на Шевроле Лачетти, по моему мнению и мнению знакомых, можно назвать идеальным.

По качеству и ресурсу работы тоже всё довольно не плохо. Конечно сборки разные и условия эксплуатации тоже разные.

Эксплуатация автомобиля с максимальной нагрузкой или по бездорожью, бук­сировка прицепа, неполное выключение сцепления при трогании, ускорении и движении, а также дли­тельное удержание выжатой педали сцепления при работающем двигателе значительно сокращают срок службы деталей сцепления. Поэтому тут однозначно сказать нельзя, какой точно ресурс у сцепления Лачетти. У моего авто ещё стоит всё заводское (три раза по дереву, чтобы не сглазить:)), а знакомым уже есть опыт замены.

Сцепление Шевроле Лачетти

Устройство сцепления Шевроле Лачетти

На Лачетти установлено однодисковое сцепле­ние сухого типа с центральной нажимной диафрагменной пружиной. Привод выключения сцепления — гидравлический.

Элементы сцепления: 1 — картер сцепления; 2 — рабочий цилиндр гидропривода с подшипником выключения сцепления; 3 — трубка рабочего цилиндра гидропривода сцепления; 4 — нажимной диск; 5 — кожух сцепления; 6 — ведомый диск; 7 — маховик.
Кожух (корзина) сцепления: 1 — диафрагменная пружина; 2 — кожух; 3 — упругие стальные пластины; 4 — нажимной диск.
Ведомый диск сцепления: 1 — фрикционные накладки; 2 — демпфер крутильных колебаний; 3 — демпфер холостого хода; 4 — ступица.

Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная диафрагменная пружина и нажимной диск. Со сторо­ны кожуха диск поджат нажимной пружиной диафрагмениого типа. Корзина сцепления прикреплена шестью болтами к маховику.

Корзина сцепления Лачетти

Между нажимным дис­ком и маховиком установлен ведомый диск. К двум сторонам ведомого диска приклепаны фрик­ционные накладки. Для гашения крутильных колеба­ний в момент включения сцепления в ведомый диск встроен демпфер с четырьмя цилиндрическими пру­жинами. Это позволяет снизить динамические нагрузки в трансмиссии при трогании автомобиля и при переключении передач. На ступице ведомого диска в пластмассовом корпусе расположен демпфер холостого хода, служащий для гашения крутильных колебаний и устранения стуков в коробке передач при работе двигателя на холостом ходу.

Ступица ведомого диска входит в шлицевое соединение с первичным валом коробки передач.

Ведомый диск сцепления Лачетти

Основные данные для контроля, обслуживания и ремонта сцепления Шевроле Лачетти
Свободный ход педали сцепления, мм6-12
Допустимое биение накладок
ведомого диска сцепления автомобиля Chevrolet Lacetti не более, мм
0,5
Минимальное расстояние между
рабочей поверхностью накладок
ведомого диска сцепления автомобиля Шевроле Лачетти и заклепками их
крепления, мм
0,3

Гидропривод выключения сцепления Лачетти состоит из глав­ного и рабочего цилиндров выключения сцепления, связанных трубопроводом. В гидроприводе сцепления используется тормозная жидкость.

Глав­ный цилиндр выключения сцепления Лачетти

Бачок гидроприво­да сцепления объединен с бачком главного тормозно­го цилиндра. То есть из одного бачка питаются как контур сцепления, так и два тормозных контура. Особенностью гидропривода выключе­ния сцепления Chevrolet Lacetti является рабочий цилиндр выключения сцепления выполненный еди­ным узлом с выжимным подшипником. Это позволило уменьшить количество деталей гидропривода, однако усложнило процесс замены рабочего цилиндра — для его замены необходимо снимать коробку передач.

Как видим устройство сцепления Шевроле Лачетти можно назвать классическим, то есть в ремонте сложностей особых нет. Единственное, по моему мнению, немного перемудрили с рабочим цилиндром — это дополнительные трудозатраты при его ремонте или замене.

А в общем, всё сделано надёжно, манжеты «ходят» долго. Главное меняйте рабочую жидкость раз в 2-3 года и не насилуйте сцепление, тогда работы по замене сцепления Вам не грозят очень долго:)

Рабочий цилиндр сцепления шевроле лачетти

Это профильный форум.
Запрещены ФЛУД , ФЛЕЙМ и ОФФТОПИК
.

Группа: Новички
Сообщений: 4
Регистрация: 26.3.2009

Мой автомобиль:Lacetti 1,6 двигатель 2006г.

Известный писатель

Группа: Действительные члены клуба
Сообщений: 461
Регистрация: 14.5.2007
Из: Киев, Троещина
Реальное имя: Влад

Мой автомобиль:СHEVROLET LACETTI CDX седан
Клубная карта №258
действует до 01.07.2011

Уважаемый Мастер

Группа: Действительные члены клуба
Сообщений: 1 094
Регистрация: 25.10.2007
Из: Житомир
Реальное имя: Дмитрий

Мой автомобиль:Nissan Rogue SL

На форуме есть скан книжки по ремонту, скачай посмотри. Думал выдрать пару страниц оттуда, но прочитал — п.1 — снимите коробку передач и передумал.

Вообщем сильно подумай или будешь это делать сам. Рабочий цилиндр стоит у нас внутри картера сцепления а не снаружи как на наших ТАЗах, при этом вилки сцепления не нужно — что есть плюс, а вот что коробку надо снимать — это минус ..

Группа: Новички
Сообщений: 4
Регистрация: 26.3.2009

Мой автомобиль:Lacetti 1,6 двигатель 2006г.

На форуме есть скан книжки по ремонту, скачай посмотри. Думал выдрать пару страниц оттуда, но прочитал — п.1 — снимите коробку передач и передумал.

Вообщем сильно подумай или будешь это делать сам. Рабочий цилиндр стоит у нас внутри картера сцепления а не снаружи как на наших ТАЗах, при этом вилки сцепления не нужно — что есть плюс, а вот что коробку надо снимать — это минус ..

подскажи, где книжки найти..не вижу

вот, еще собираюсь ремонтировать сам, с какими особенностями могу столкнуться при снятии КПП и замене рабочего илиндра?
рабочий цилиндр меняется в сборе выжимным или отдельно?

Многоопытный сэр

Группа: Действительные члены клуба
Сообщений: 674
Регистрация: 21.11.2007
Из: Борисполь
Реальное имя: Олесь

Мой автомобиль:Chevrolet Lacetti HB SE
Клубная карта №257
действует до 01.04.2011

подскажи, где книжки найти..не вижу

вот, еще собираюсь ремонтировать сам, с какими особенностями могу столкнуться при снятии КПП и замене рабочего илиндра?
рабочий цилиндр меняется в сборе выжимным или отдельно?

Именитый автолитературовед

Группа: Модераторы
Сообщений: 5 756
Регистрация: 11.12.2005
Из: Харьков
Реальное имя: Андрей

Мой автомобиль:Lacetti CDX

подскажи, где книжки найти..не вижу

вот, еще собираюсь ремонтировать сам, с какими особенностями могу столкнуться при снятии КПП и замене рабочего илиндра?
рабочий цилиндр меняется в сборе выжимным или отдельно?

Рабочего цилиндра как такового у нас нет.
Роль рабочего цилиндра и выжимного подшипника, выполняет гидромуфта, так сказать 2 в 1.
Стоит дофига около 120 президентов.

Сообщение отредактировал aal — 27.3.2009, 14:37

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
