Замена ремня ГРМ Шевроле Круз 1.6 109 л.с.

Замена ремня ГРМ Шевроле Круз 1.6 109 л.с. мало чем отличается от той же процедуры на аналогичном моторе Шевроле Лачетти. 16-клапанный агрегат мощностью 109 лошадей требует замены ремня ГРМ раз в 60 тысяч километров, кроме того раз в 120 тысяч следует заменить водяной насос (помпу), поскольку шкив помпы также является частью механизма ГРМ. Мало того, что ремень газораспределительного механизма вращает шкив насоса охлаждающей жидкости, так еще корпус помпы является одновременно натяжителем ремня.

Подробная схема ГРМ Шевроле Круз на фото ниже.

• 1 — метка на задней крышке привода ГРМ
• 2 — метка на зубчатом шкиве коленчатого вала
• 3 —шкив насоса охлаждающей жидкости
• 4 — ролик натяжного устройства ремня
• 5 — шкив распределительного вала впускных клапанов
• 6 — метки на шкивах распределительных валов
• 7 — шкив распределительного вала выпускных клапанов
• 8 — опорный ролик ремня
• 9 — ремень ГРМ

Далее предлагаем полную инструкцию по замене ремня ГРМ Шевроле Круз с фотографиями.

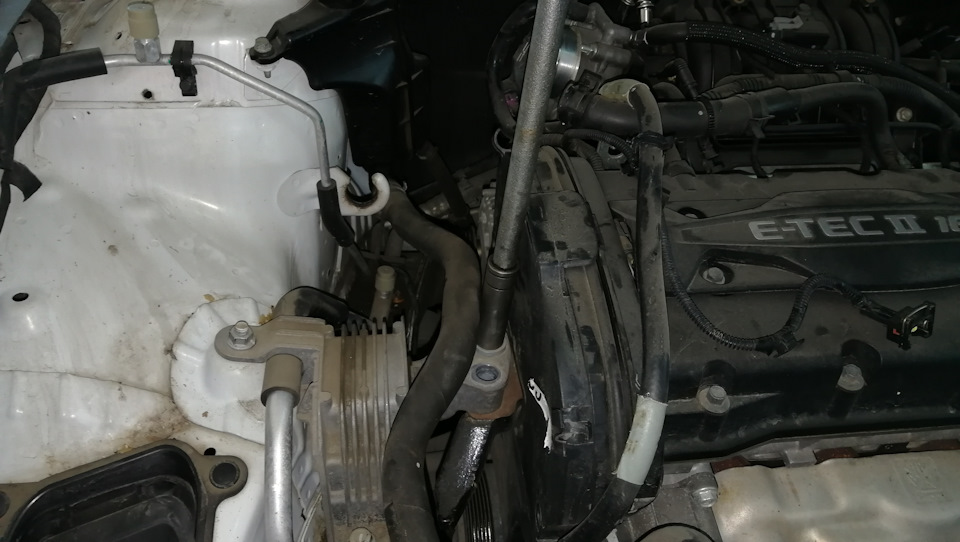

Для начала необходимо снять воздушный фильтр. Теперь снимаем правое переднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления. Снимаем ремень привода вспомогательных агрегатов (как снять приводной ремень Круз 1.6 (109 л.с.) можно почитать тут).

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов. Добиваемся совмещения установочных меток на шкивах распределительных валов.

Отворачиваем болт крепления шкива привода вспомогательных агрегатов. Чтобы удержать коленчатый вал от проворачивания, помощник должен включить пятую передачу и нажать педаль тормоза. Вынимаем болт с шайбой и снимаем шкив привода вспомогательных агрегатов.

Еще раз проверяем совпадение установочных меток на шкивах распределительных валов. При правильно установленных фазах механизма газораспределения метка на шкиве коленчатого вала должна располагаться напротив прорези на задней крышке привода ГРМ.

Головкой «на 10» отворачиваем три болта крепления нижней передней крышки привода ГРМ. Снимаем крышку.

Далее нам предстоит снять кронштейн правой опоры силового агрегата, так как ремень ГРМ как бы надет на него. Подставляем регулируемый упор под поддон картера двигателя Chevrolet Cruze.

Головкой «на 14» отворачиваем две гайки и болт крепления кронштейна опоры к кронштейну блока цилиндров, а также гайку крепления кронштейна опоры к шпильке опоры. Снимаем кронштейн опоры.

Чтобы снять ремень со шкивов, нужно уменьшить его натяжение. Для этого следует повернуть против часовой стрелки корпус насоса охлаждающей жидкости в гнезде блока цилиндров при ослабленной затяжке винтов крепления насоса.

Шестигранником «на 5» ослабляем затяжку трех винтов крепления насоса охлаждающей жидкости. На следующем фото три винта для наглядности помечены красными стрелками.

Внимание! Во избежание утечки охлаждающей жидкости через уплотнительное кольцо насоса ослабляем затяжку винтов только до того момента, когда с помощью инструмента корпус насоса можно будет повернуть.

Повернуть насос можно рожковым ключом «на 41» за шестигранник, выполненный на его корпусе. При отсутствии такого ключа поворачиваем корпус насоса раздвижными пассатижами за шестигранник.

Ослабив натяжение ремня, снимаем его со шкивов насоса охлаждающей жидкости, распределительных и коленчатого валов. Перед установкой нового ремня проверяем состояние насоса охлаждающей жидкости, ролика натяжного устройства и опорного ролика ремня.

При покачивании и вращении от руки шкива насоса и роликов не должны ощущаться люфты, заедания, а также шум в подшипниках. При наличии указанных неисправностей заменяем насос Chevrolet Cruze новой помпой.

Для замены натяжного устройства с роликом в сборе снимаем кронштейн блока цилиндров, к которому крепится кронштейн правой опоры силового агрегата. Головкой «на 10» отворачиваем четыре болта крепления кронштейна правой опоры силового агрегата. Снимаем кронштейн.

Головкой «на 12» отворачиваем три болта крепления натяжного устройства к блоку цилиндров. Снимаем натяжное устройство ремня.

Головкой «на 14» отворачиваем болт крепления опорного ролика. Снимаем опорный ролик.

Устанавливаем натяжное устройство и опорный ролик ремня в обратной последовательности. Болты крепления натяжного устройства затягиваем моментом 25 Нм, а болт опорного ролика затягиваем моментом 50 Нм.

Перед установкой ремня убеждаемся в совмещении установочных меток на шкивах распределительных валов и метки на шкиве коленчатого вала с прорезью на задней крышке привода ГРМ. В этом положении надеваем ремень на шкив коленчатого вала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев ее на шкив насоса охлаждающей жидкости, — за ролик натяжного устройства. Надеваем ремень на шкивы распределительных валов, исключив провисание ветвей ремня.

Натягиваем ремень ГРМ Шевроле Круз, поворачивая насос охлаждающей жидкости по часовой стрелке до момента совмещения подвижного и неподвижного указателей натяжного устройства. При нормальном натяжении ремня подвижный указатель ролика должен совпадать с неподвижным указателем на кронштейне натяжного устройства. Смотрим фото ниже.

В этом положении затягиваем винты крепления насоса. При включенной пятой передаче головкой «на 32» поворачиваем по часовой стрелке за гайку крепления подшипника ступицы коленчатый вал на два оборота по часовой стрелке.

Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительных валов. При несовпадении установочных меток повторяем операцию по установке фаз газораспределения. Убеждаемся в отсутствии течи из-под насоса охлаждающей жидкости. В противном случае заменяем уплотнительное кольцо корпуса насоса.

Если фазы газораспределения выставлены правильно и натяжение ремня в норме, то устанавливаем нижнюю переднюю крышку привода ГРМ и шкив привода вспомогательных агрегатов. Затягиваем болт крепления шкива привода вспомогательных агрегатов вначале моментом 95 Нм. Далее доворачиваем на 30°, а затем еще на 15°.

Дальнейшую сборку проводим в обратной последовательности. Собственно в теории ничего сложного, но без определенных навыков процесс может занять довольно много времени. Виной всему стесненность и отсутствие нормального доступа. Но при желании заменить ремень ГРМ на Chevrolet Cruze своими руками не проблема.

Замена ремня ГРМ на Шевроле Круз (Chevrolet Cruze)

Согласно официальному техническому регламенту производителя, плановая замена ремня ГРМ на Шевроле Круз с двигателями 1,6 и 1,8 производится каждые 60 тыс км пробега. Оттягивание сроков замена ремня, а так же установка некачественных комплектующих может привести к неправильной или нестабильной работе двигателя. Именно поэтому советуем вам придерживаться рекомендации производителя и производить замену всех необходимых узлов во время.

Что будет если не заменить ремень ГРМ во время?

Производитель, не просто так указывает необходимый регламент замены тех или иных расходных материалов автомобиля, оценивая эффективный срок их эксплуатации.

Если не произвести замену ремня ГРМ на Шевроле Круз во время, это может привести к его обрыву. Обрыв ремня на Cruze с моторами 1,6 и 1,8 приводит к загибу клапанов, что может вылиться в дорогостоящий ремонт.

В сети, и от знакомых часто встречал вопрос — загинает ли клапана на Шевроле Круз? ответ да, загинает. Поэтому не советуем пренебрегать заменой ГРМ, а вместе с ним и натяжными роликами.

Какой ремень ГРМ установлен на Chevrolet Cruze 1,6 и 1,8L

Завод-изготовитель комплектует автомобиль ремнем и натяжными роликами фирмы Gates. Как мы уже писали выше, советуем вам произвести замену ремня и роликов вместе.

Для двигателя F16D3 используются следующие комплектующие:

• Ремень ГРМ отдельно 96417177 цена от 1500 руб оригинал GM
• Натяжной ролик 96350550 цена от 1000 руб оригинал GM
• Ролик обводной 96350526 цена от 600 руб оригинал GM
• Полностью комплект для замена ремня и роликов 93744703 цена от 7000 руб

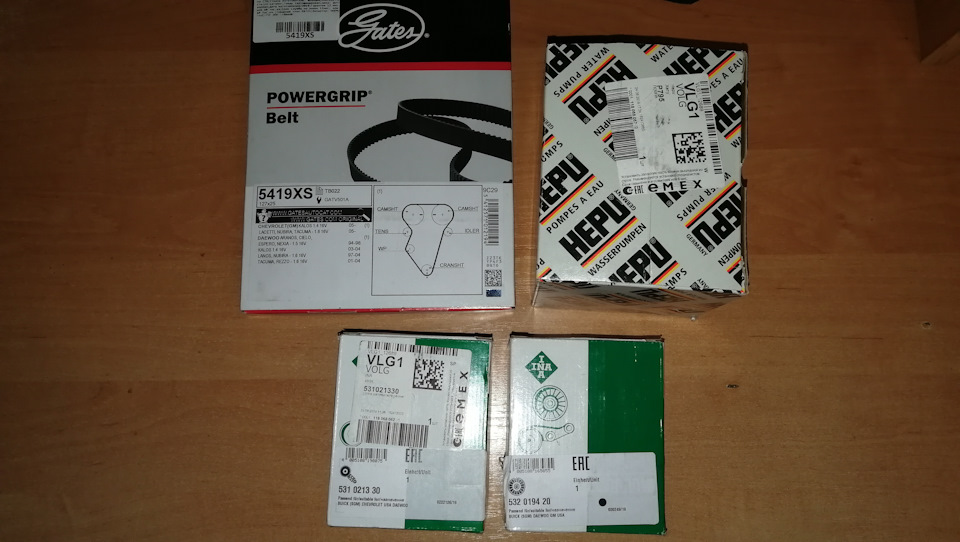

Если смотреть по каталогу фирмы Gates, то указанные выше детали имеют коды:

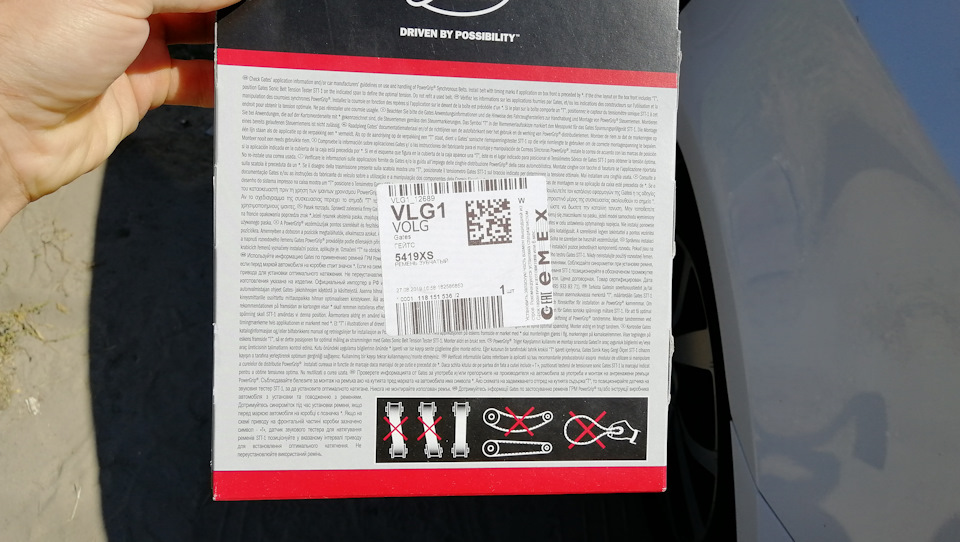

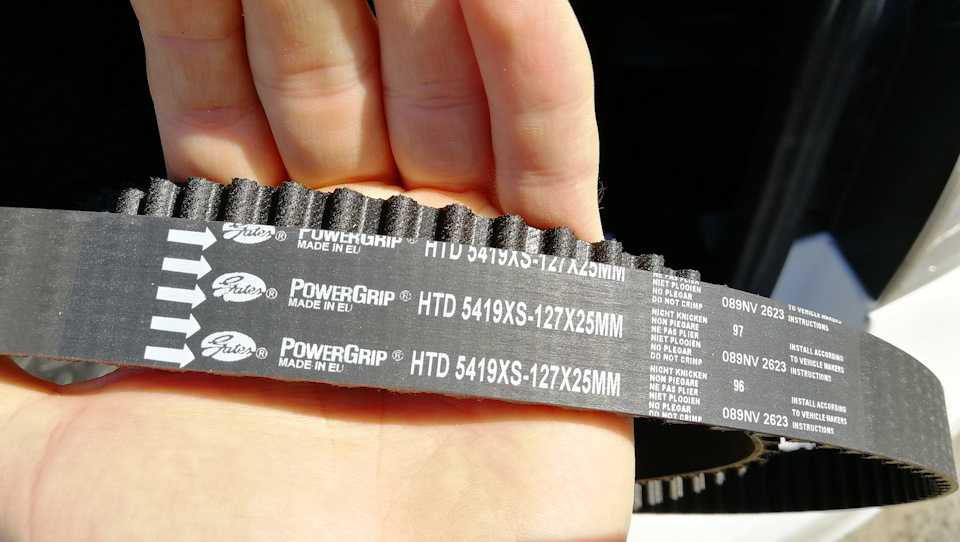

• 5419 XS — зубчатый ремень Gates
• K015419XS — комплект (ремень + два ролика) Gates

Для двигателей F16D4 и F18D4

Для двигателей 1,6 XER (LXV) 1,8 XER (2HO):

• Полный комплект для замены Gates (ремень+2 ролика) — K015603XS
• Отдельно ремень без роликов — 5603XS

Если вы хотите сэкономить, совсем не обязательно приобретать оригинальные комплектующие, например ремень ГРМ можно купить и подешевле, например фирмы Bosch его цена составляет от 500 руб.
[adsense]

Замена ремня ГРМ на Chevrolet Cruze 1,6 — 1,8 своими руками

Произвести замену роликов и ремня можно самостоятельно, без помощи автосервисов, сэкономив тем самым несколько тысяч рублей. Помимо ремня и роликов желательно так же поменять водяную помпу, которая уже к 90 тыс пробега так же нуждается в замене.

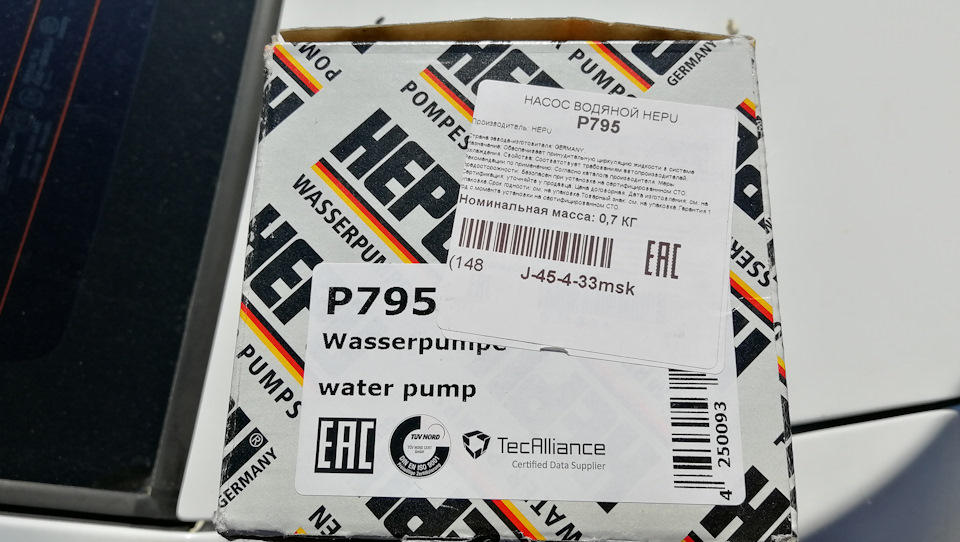

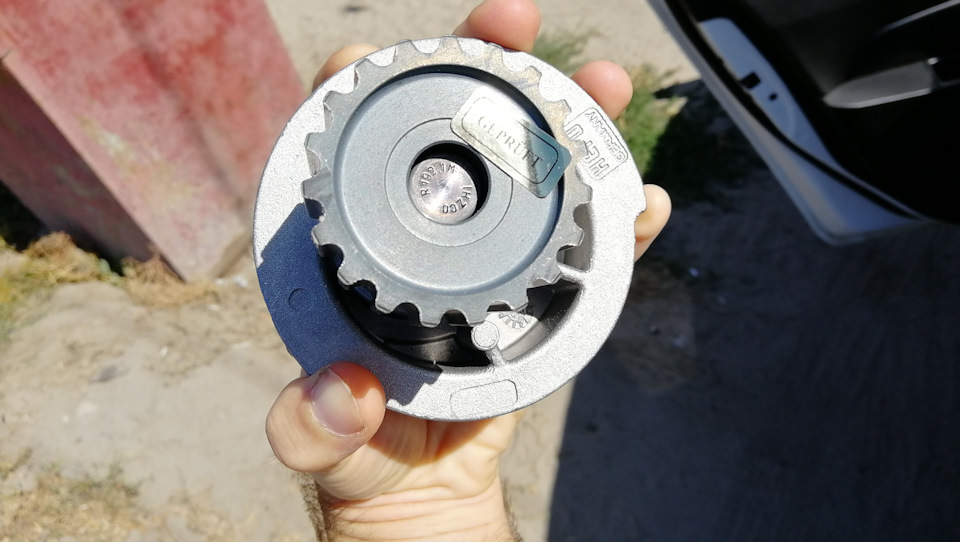

Помпа GM оригинал 96930074 стоимость от 2500 руб

Признаки выхода из строя помпы и натяжных роликов

Если помпа или ролики требуют замены, узнать это можно по характерному гулу роликов и подшипника помпы. В подшипниках роликов стирается смазка и они начинают шуметь издавая гул, который можно легко услышать.

Так как мы будем менять не только ролики и ремень но и помпу, нам потребуется слить антифриз. Так же для удобства замены необходимо снять защиту подкрылка, картера, а так же пластиковый кожух ремня ГРМ.

Ключ для ослабления помпы

Ключ для фиксации шкивов

Снимаем кронштейн двигателя с подушкой

Теперь чтобы не сбить зажигание, выставляет шкивы распредвалов по меткам

С помощью спецключа фиксируем шкивы (необходимо чтобы открутить болты шкивов на 17)

Ослабляем спец. ключом водяной насос предварительно отпустив 3 болта шестигранника и снимаем ремень ГРМ.

Аккуратно снимаем шкивы распредвалов

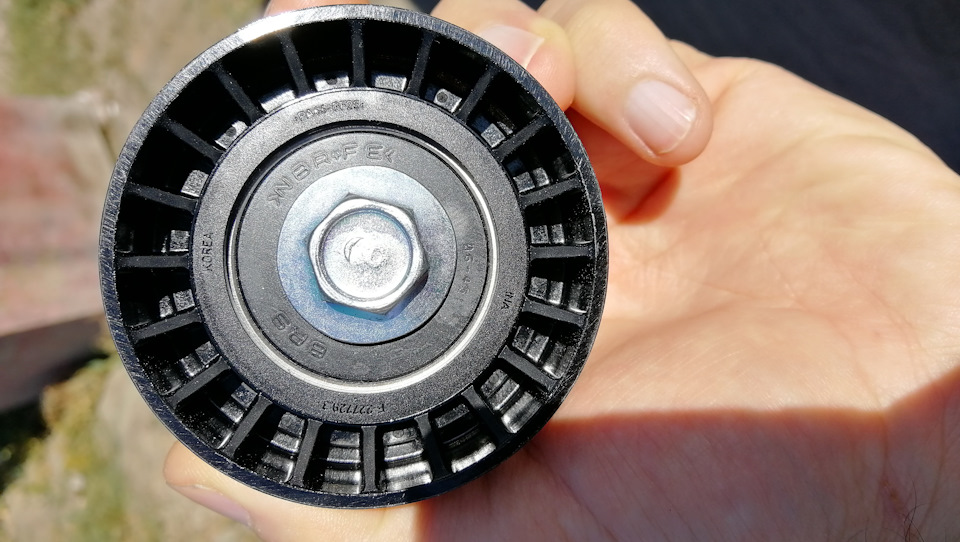

Далее снимаем ролики

Откручиваем внутренний кожух и снимаем водяной насос (помпу).

Теперь остается только произвести сборку в обратной последовательности. При установке помпы не забудьте поставить специальное уплотнительное кольцо.

Ремень ГРМ необходимо устанавливать стрелками по ходу движения шкивов, ремень натягиваем вод.насосом до совпадения меток на натяжном ролике.

При натяжении ремня, вполне возможно, что нижняя метка может сместиться на один зуб вправо. Поэтому лучше её выставить за ранее с опозданием на один зуб, и после натяжки ремня метки совпадут.Потом прокручиваем двигатель на 2 оборота вперёд до совпадения всех меток, убеждаясь, что всё сделали правильно . Ремень вспомогательных агрегатов меняется просто :нажимаем натяжной ролик в сторону салона и снимаем ремень, так же и ставим его.

Самостоятельная замена ремня ГРМ на Шевроле Круз 1.6. (видео и фото)

Добрый день. В сегодняшней статье я расскажу, как осуществляется замена ремня ГРМ на Шевроле Круз 1.6 (LXT и LDE). Традиционно для нашего сайта, статья содержит множество фото и видео материалов, так что с этой задачей сможет разобраться каждый автовладелец.

Итак, для замены ремня ГРМ на Шевроле Круз нам потребуются прямые руки, ясная голова, немного инструмента и запчасти.

Первый вопрос, который стоит перед нами – какие запчасти приобретать?

У Шевроле Круз с двигателем 1.6 существует две разновидности:

1. LXT/F16D3 с мощностью в 109 л.с. — этот двигатель изначально устанавливался на Шевроле Лачетти;

2. LDE/F16D4 с мощностью в 124 л.с. — этот двигатель заимствован с Опеля.

Занятно — внешне двигатели практически одинаковы, но дьявол кроется в деталях!

Процедура по замене ремня на машине с мотором 1.6 и мощностью в 109 л.с (LXT с 2010 г выпуска) имеет некоторые отличия от процесса на автомобиле с двигателем 1.6 и мощностью в 124 л.с. (LDE). Поэтому, нужно быть очень внимательными, как непосредственно во время проведения замены, так и при приобретении запчастей.

Регламентные работы по замене ремня.

Для Шевроле Круз 1.6 (LXT/F16D3) производитель рекомендуют производить замену ремня ГРМ каждый 60 тысяч км.
Для автомобилей Шевроле Круз 1.6 (LDE/F16D4) рекомендуемые производителем интервал замены ремня ГРМ составляет 150 тысяч км пробега.

Как показала практика, при эксплуатации в российских условиях лучше менять ремень ГРМ раньше. Для LXT/F16D3 каждые 45000-50000 км, а для LDE/F16D4 каждые 100000-120000 км.

Перечень запчастей для замены ремня ГРМ на Шевроле Круз 1.6 (LXT/F16D3):

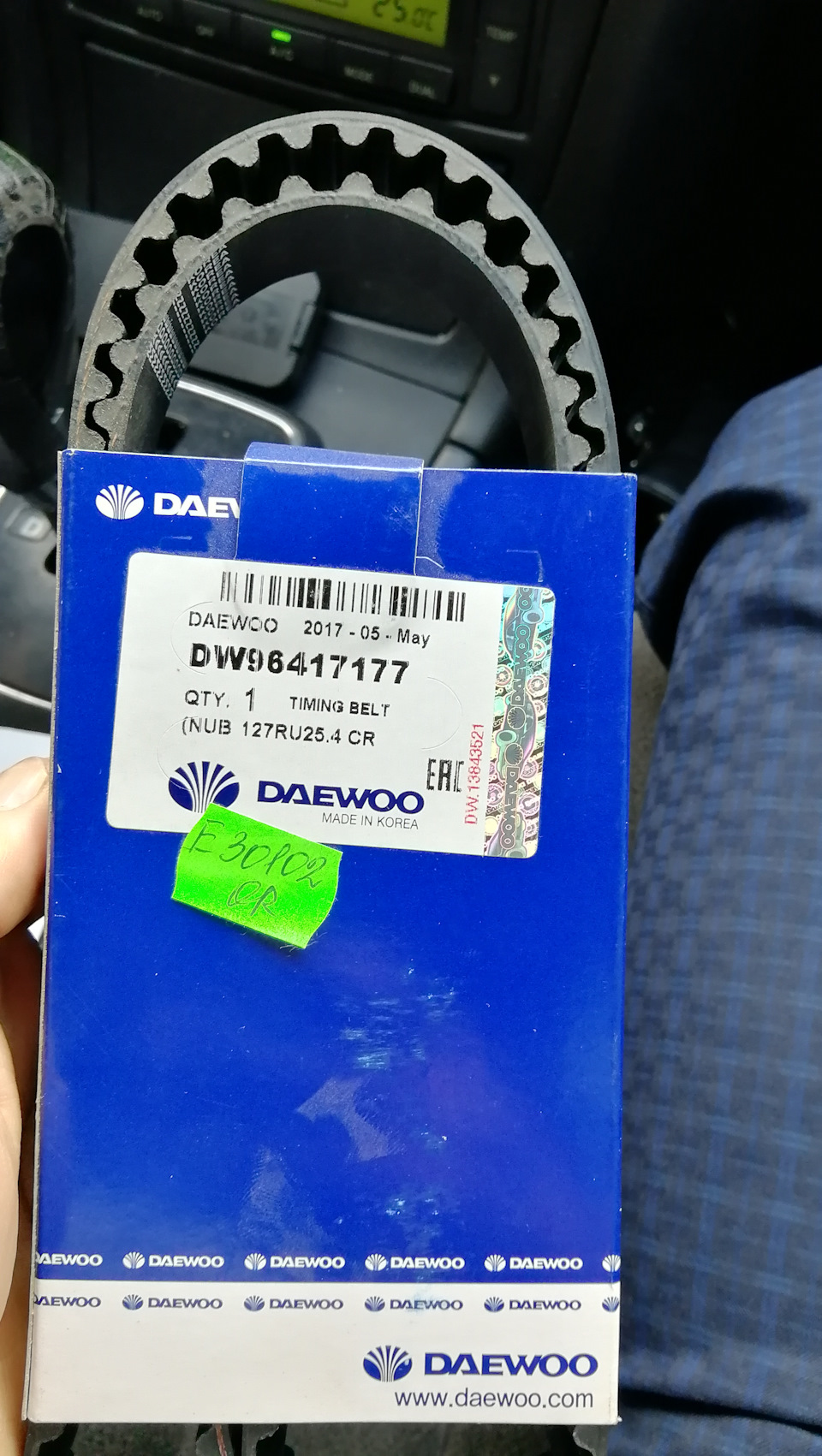

• ремень ГРМ GM/Daewoo – арт. 96417177;
• ролик натяжной ремня распредвала GM/Daewoo – арт. 96350550;
• ролик направляющий ремня ГРМ GM/Daewoo – арт. 96350526;

При желании это всё можно заменить аналогами дешевле:

• ремень ГРМ Ina – арт. 536 0290 10 или Contitech – арт. СЕ887

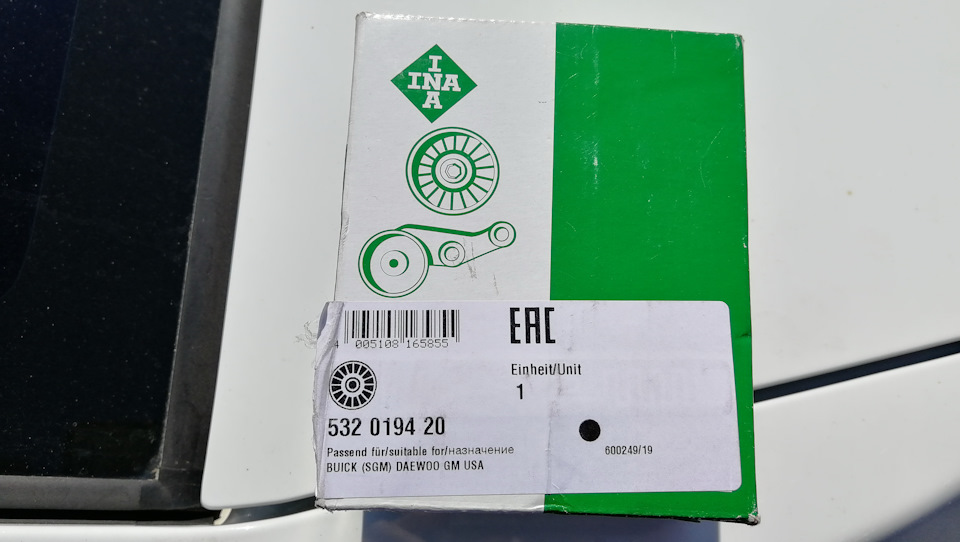

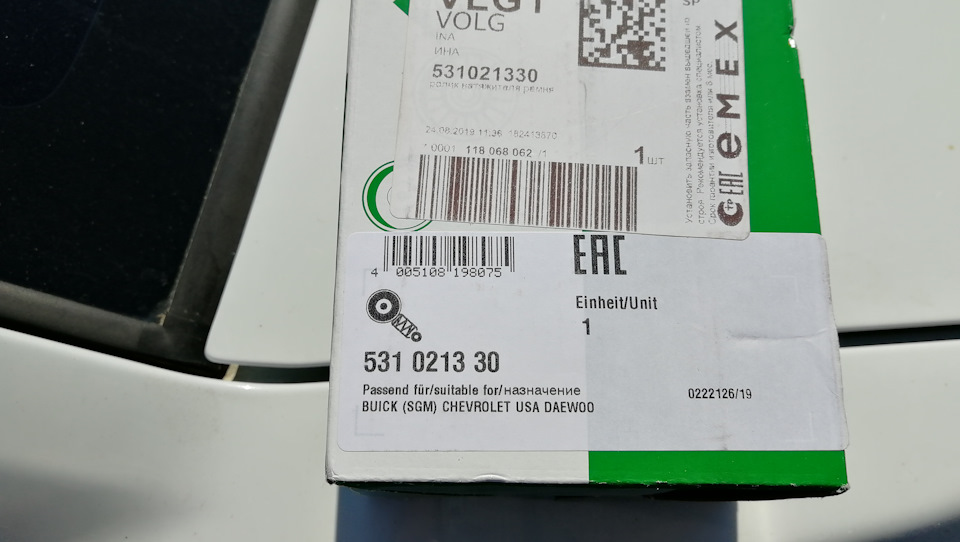

• комплект роликов Ina – арт. Ina 530 0332 09;

Если вы решили брать аналоги, оптимальным видиться приобретение комплекта для замены ГРМ BOSCH (ролики + ремень) – арт. 1 987 948 226.

Затраты на приобретение отдельных деталей составят от 4700 руб., комплекта от 4200 руб.
При замене ремня ГРМ, если вы делаете для себя и не планируете его продавать в ближайшее время, возможно имеет смысл поменять ещё и помпу (водяной насос).

Перечень запчастей для замены ремня ГРМ на Шевроле Круз 1.6 (LDE/F16D4):

• ремень ГРМ GM – арт. 24422964;
• ролик натяжной ремня ГРМ GM – арт. 55574864;
• ролик паразитный ремня ГРМ GM/Daewoo – арт. 24436052;

Или можно приобрести аналоги:

• ремень ГРМ Gates – арт. 5603XS;
• набор роликов Ina – арт. Ina 530 0450 09;

Или сразу комплект в сборе (ролики + ремень) – арт. K015603XS (не Раньше 2011 года изготовления).

Затраты на приобретение отдельных деталей составят от 4800 руб., комплекта – от 4500 руб.
При замене ремня ГРМ желательно поменять ещё помпу ( водяной насос), особенно если вы делаете автомобиль для себя и планируете на нём ездить.

Пошаговая инструкция по замене ремня ГРМ.

Если вы больше любите смотреть, то вот видео по замене ремня ГРМ на LXT/F16D3:

А вот видео по замене ремня ГРМ на Chevrolet Cruze с двигателем LDE/F16D4:

Для тех, кто больше любит читать:

1) Освобождаем пространство, для этого вынимаем воздушный фильтр с патрубком, защиту движка и правый подкрылок с защитным щитком.

2) Снимаем у дополнительных агрегатов ремень привода.

Для модели с движком 1.6 (LXT/F16D3) действуем следующим образом:

* рожковым ключом на «14» отвинчиваем (не полностью) натяжной ролик.

* Из посадочных мест извлекаем ремень.

Для модели с двигателем 1.6 (LDE/F16D4) действуем в следующем порядке:

* Включить передачу пятую и толкнуть машину назад, чтобы совместились болты крепления насоса с отверстиями в шкиве помпы ГУРа.

* Откручиваем у насоса гидроусилителя болты крепления;

* Насос двигаем поближе к мотору и снимаем ремень;

* Если необходимо убираем натяжной ролик, отвернув его гаечным ключом головка на «14».

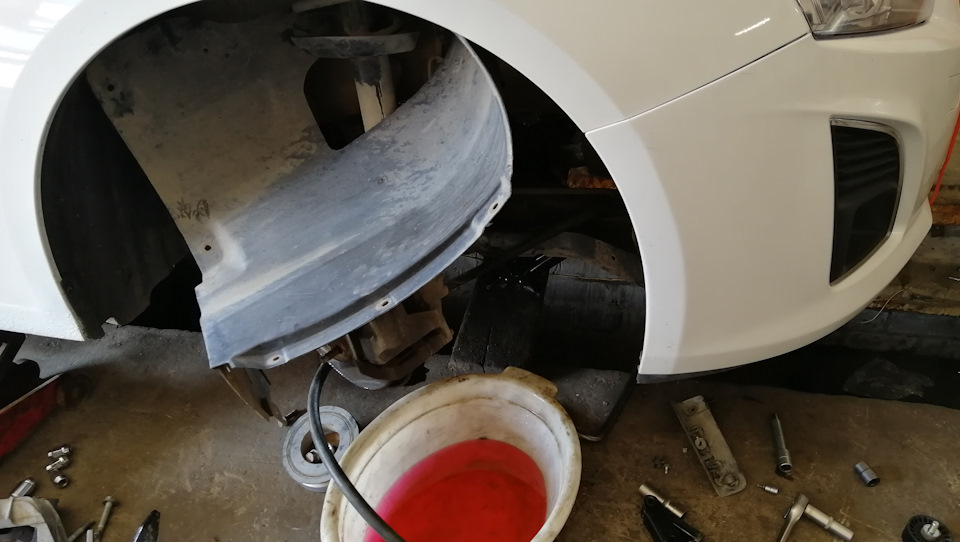

3) Снимаем правое колесо, для чего поднимаем машину домкратом, надежно фиксируем. Устанавливаем деревянный брус под поддон мотора и правую опору двигателя снимаем.

4) Вытаскиваем свечи зажигания. Убираем верхнюю крышку привода ГРМ. Снимаем проводку, не забываем удалить фиксатор наконечника трубки вентиляции картера. Затем убираем крепежные болты клапанной крышки.

5) По часовой стрелке начинаем проворачивать коленвал так, чтобы совпали метки (шкивы привода вспомогательных агрегатов с меткой на нижней крышке привода ГРМ) и пазы хвостовиков на распредвалах.

6 ) На машинах с движком 1.6 (LXT/F16D3) ослабляем винты, которые фиксируют помпу.

Для этого используем шестигранник, до момента как сможем развернуть насос и убрать с него ремень.

7) Откручиваем болты вспомогательных агрегатов и шкива привода. Просим помощника включить передачу пятую и нажать на педаль тормоза.

8) Шкив убираем, откручиваем с правой опоры крепление, чтобы получить доступ к оставшимся частям крышек ГРМ. Убираем кожухи, проверяем сходство меток на крышке блока цилиндров и на шкиве зубчатом коленчатого вала.

9) Проверить метки на шкивах распредвалов и зафиксировать валы специальным приспособлением (бывает в составе комплектов).

Откручиваем натяжной ролик. Вставляем шестигранник в отверстие и, повернув ролик по часовой стрелке, ослабляем его.

10) Наконец снимаем ремень ГРМ.

Запрещено проворачивать коленвал при снятом ремне!

11) На шкивы установить новый ремень, выставить метки.

За натяжной ролик завести ремень и по часовой стрелке начинаем поворачивать ролик. Отпустим ролик и, он установится автоматически.

12) Извлекаем приспособления фиксирующие шкивы распредвалов. Коленвал проворачиваем на 2 оборота и по меткам проверяем фазы газораспределения.

Затягиваем болт шкива коленчатого вала – сперва 95 Нм, затем доворачиваем на 45 градусов, а потом на 15.

13) Собираем все в обратной последовательности.

Наша работа окончена. Мы только что сэкономили несколько тысяч на замене ремня ГРМ.

Заключение.

Как вы могли понять, данная задача не входит в разряд не выполнимых. Но надо знать, что данную работу надо выполнять предельно аккуратно,если установить метки ГРМ неверно или нарушить моменты затяжки это может привести к большим проблемам.
Чтобы ваш автомобиль служил долго, не забывайте использовать расходные материалы и запасные части высокого качества!

На сегодня всё, надеюсь, статья по замене ремня ГРМ на Chevrolet Cruze 1.6 была для вас полезна. Пишите комментарии задавайте вопросы дополняете статью.

Замена ремня ГРМ Шевроле Круз

Смотрите также

Какой ремень ГРМ лучше

552 28 265k

Что ест ремень ГРМ

116 12 96k

Обгонная муфта генератора

31 9 24k

Неисправности генератора — признаки, диагностика, причины, проверка

817 13 683k

Как устранить свист ремня генератора

257 1 246k

Периодичность замены ремня ГРМ на Шевроле Круз составляет 60,000 км пробега или каждые 4 года (исходя из того, что случится быстрее). Вместе с тем, проверку ремня ГРМ рекомендуется осуществлять каждые 100,000 км.

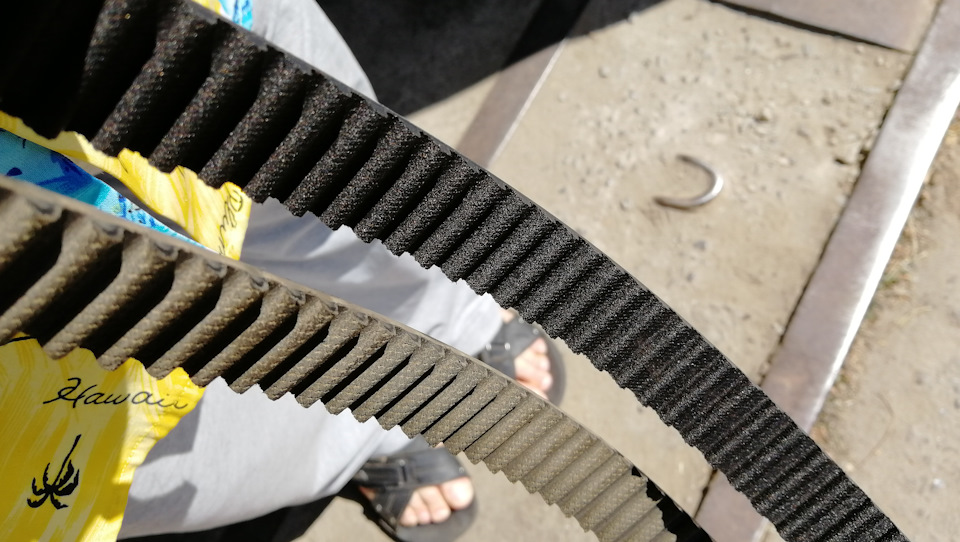

При проверке нужно обращать внимание на состояние ремня. Замена нужна, если его зубцы стерлись, появились порезы, трещины, складки, ткань начала отслаиваться от резины. На торцевых сторонах не должно быть торчащих нитей и расслоений, а нормальная наружная поверхность ремня ГРМ не имеет выпуклостей или углублений.

Кроме того, на нем недопустимы следы масла — оно быстро разрушает резиновые материалы; такой ремень следует немедленно заменить. Как правило, масло пачкает ремень из-за прохудившихся сальников коленвала и распредвала. Как бы то ни было, причину подтекания масла нужно устранить.

Что понадобится для замены ремня ГРМ Шевроле Круз

Стоит отметить, что непосредственной процедуре замене ремня ГРМ Chevrolet Cruze предстоят несколько подготовительных этапов. Самые простые из них, это рекомендации установить авто на яму, эстакаду или подъемник, и обзавестись нужными инструментами и расходниками.

Для замены ремня ГРМ понадобятся: ключи на 10, 14, 17, раздвижные клещи, шестигранник на 5, комплект ремня ГРМ.

В комплект замены ремня ГРМ для двигателя 1.6 Шевроле Круз входят:

• оригинальный ремень ГРМ — GM 96417177 (аналоги — GATES 5419XS, CONTITECH CT887, BOSCH 1987949403, DAYCO 941025 и другие);
• оригинальный натяжной ролик — GM 96350550;
• оригинальный направляющий ролик — GM 96350526.

Перед заменой ремня ГРМ Шевроле Круз необходимо проделать снятие ремня привода вспомогательных агрегатов, демонтаж корпуса воздушного фильтра, снятие переднего правого колеса и выставление поршня первого цилиндра в ВМТ. О всех этих процедурах (за исключением снятия колеса), стоит упомянуть отдельно — это первые шаги в инструкции по замене ремня ГРМ.

Демонтаж корпуса воздушного фильтра Шевроле Круз

Чтобы снять корпус воздушного фильтра, нужны плоская отвертка и ключ на 10. Сначала надо ослабить хомут подводящего рукава и отсоединить его от патрубка корпуса воздушного фильтра. Затем сжать фиксатор и отсоединить шланг системы ГУР, который удерживается кронштейном на корпусе воздушного фильтра.

Как снять приводной ремень

Далее надо поднять и вытащить держатели корпуса из креплений на кузове, после чего отсоединить от кронштейна жгут проводов датчика всасываемого воздуха. Затем отсоединить разъем проводов от датчика. Снять корпус воздушного фильтра, вытащив нижний патрубок из горловины из воздуховода.

Снятие ремня генератор Шевроле Круз

Снятие ремня привода вспомогательных агрегатов, в принципе, дает представление о том, как происходит замена ремня генератора Шевроле Круз. Для работы понадобится ключ на 14.

Перед тем, как приступить к снятию этого ремень, для удобства следует снять корпус воздушного фильтра.

Снять приводной ремень своими руками очень просто — нужно ослабить натяжение ремня, повернув ключом натяжной ролик по часовой стрелке. После этого можно убрать ремешок со шкивов, запомнив, как он был установлен. Установка в обратном порядке.

Метки при замене ремня ГРМ Шевроле Круз

Чтобы не нарушить установку фаз газораспределения при замене ремня ГРМ, поршень 1-го цилиндра выставляют в ВМТ (верхнюю мертвую точку) такта сжатия при помощи меток на шкивах распредвалов. Если выставлять по метках на коленвале, в ВМТ может находится поршень или 1-го или 4-го цилиндра.

Установив поршень в ВМТ, следует проверить, совпадают ли метки на шкиве коленвала. Если они не совмещены, значит фазы нарушены — нужно снимать ремень и проворачивать коленвал до совпадения меток.

При установке поршня 1-го цилиндра в верхнюю мертвую точку, метки зубчатых шкивов распредвалов должны быть напротив друг друга, при этом метка на зубчатом шкиве коленвала должна находится напротив прорези на задней крышке привода ГРМ.

Выше были расписаны первые четыре пункта из руководства по замене ремня ГРМ Chevrolet Cruze. Дальнейшая последовательность действий, которая позволит поменять ремень ГРМ своими руками, представлена как подробная инструкция из руководства по ремонту:

Замена ремня ГРМ Шевроле Круз 1.6

Каждому автолюбителю известно, что ГРМ является очень важным узлом в каждом автомобиле, неисправности в котором обязательно приведут к тому, что машина будет обездвижена. Вот почему так важно всегда ответственно относиться к состоянию данного узла и производить его ремонт при первой необходимости. Очень важным элементом этого узла является привод. В Шевроле Круз, о замене ремня ГРМ на котором и будет идти здесь речь, в качестве передачи используется ремень. Он представляет собой резиновый обруч с металлическим усилением внутри. С внутренней стороны ремня размещены зубцы, с помощью которых происходит его сцепление с шестернями.

Если представить себе что ремень оборвется, это будет означать, что мотор получит серьезные повреждения. В этом случае синхронизация движения валов перестанет выполняться, клапаны стукнутся о поршни, из-за чего деформируются. После такого потрясения машину придется подвергнуть серьезному ремонту. Чтобы подобного не случилось, за состоянием ременной передачи необходимо все время следить.

Когда менять ремень?

Производитель рекомендует совершать плановую замену ременной передачи через 70 000 км. Но ремень может выйти из строя и несколько раньше, чему могут способствовать несколько причин. Например, если машина испытывает постоянные повышенные нагрузки, то это обязательно скажется на состоянии ремня. Использование автомобиля при пониженных температурах – это тоже повод почаще заглядывать под капот.

Состояние ременной передачи можно оценить визуально. Для этого совсем необязательно быть экспертом в области автомобильного ремонта. Если на поверхности ремня будут обнаружены трещины, выбоины, сколы и прочие подобные дефекты, значит, ременная передача уже выработала свой ресурс, и уже давно пора заменить ее на новую. На зубья тоже следует обращать внимание. Если они износились, то это тоже сигнал к замене ремня. Недопустимо наличие на поверхности ременной передачи масляных пятен. Это означает, что сальник начал протекать. А ведь масло губительно действует на резину, и такой ремень уже тоже не жилец.

Частенько на форумах в интернете можно встретить высказывания автолюбителей о том, что совсем необязательно соблюдать сроки службы ремня. Они говорят, что ремень может служить намного дольше указанного производителем срока, и ничего страшного в этом нет. Но это неоправданная экономия, так как она может привести к серьезным последствиям, и тогда уже придется немаленькие деньги за ремонт. Даже если ремень и не порвется, то все равно его износ обязательно приведет к тому, что мотор будет работать нестабильно. Поэтому эксперименты здесь неуместны, и изношенные детали менять следует вовремя.

Далеко не каждый автолюбитель захочет возиться с заменой ременной передачи. Процедура эта довольно непростая, и все же ее под силу выполнить каждому. Для этого достаточно приложить некоторые усилия. Для Шевроле Круз родным считается ремень, изготовленный фирмой Gates. Именно его и лучше всего покупать. Кроме ремня нужно позаботиться о приобретении и других расходных материалов – роликов, сальников, прокладок и, если понадобится, помпы. Подготовьте весь необходимый инструмент и можете начинать.

Самостоятельная замена ремня

1. Открываем капот и снимаем подставку силового агрегата. Она размещена с правой стороны.
2. Берем гаечный ключ определенного размера и с его помощью снимаем шкив коленвала.
3. Коленвал прокручиваем вправо. Таким образом мы сможем выставить его в мертвую точку. При этом метки на шкиве и шестернях должны совместиться. Если этого не произошло, крутим коленвал дальше.

4. Теперь между звездочками распредвалов следует закрепить фиксатор. Делается это для того, чтобы застопорить движение валов.

5. Сливаем из системы весь антифриз. Для этого следует заранее приготовить специальную емкость. Затем ослабляем крепление водяной помпы. Полностью ее откручивать не нужно.
6. Теперь нам необходимо ослабить натяжение ремня, чтобы приготовить его к снятию. Для этого насос для подачи воды крутим влево.
7. Полностью демонтируем ременную передачу, после чего крепление водяного насоса снова следует закрутить.

Установка нового ремня

Теперь процедуру снятия ремня можно считать законченной. После этого приступаем к установке новой ременной передачи.

1. Ослабляем крепеж водяной помпы.
2. Устанавливаем на свое место новый ремень. Водяной насос начинаем крутить против часовой. Делается это, пока стрелка на натяжном ролике ни будет размещена напротив паза.
3. Полностью закручиваем болты, крепящие водяной насос. Шкив коленвала прокручиваем на полный цикл. Направление его прокручивания должно быть противоположным его движению во время, когда мотор работает.
4. Сейчас проверяем натяжение ремня. Оно должно быть оптимальным – слишком перетягивать его нельзя, провисание также недопустимо. Чтобы проверить натяжения передачи, просто надавите на него пальцем. Если он будет провисать больше, чем на 5 мм, его нужно еще подтянуть.

5. Смотрите, чтобы метка на звездочке коленвала сошлась с меткой на кожухе насоса подачи масла.
6. Устанавливаем шкив коленвала.
7. Ставим на свое место опору движка и корпус ременной передачи.
8. Заливаем антифриз. Посмотрите на слитую жидкость. Если она загрязнена, ее лучше не использовать. В этом случае следует залить новую жидкость. Антифриз слишком темного цвета использовать также нельзя. Перед тем, как заливать антифриз, промываем систему.

Теперь останется только запустить мотор и послушать, как он работает. Если посторонних шумов наблюдаться не будет, значит, вы все сделали правильно.

Видео по замене

Замена ремня ГРМ Шевроле Круз: фото и видео

Периодичность замены ремня ГРМ на Шевроле Круз составляет 60,000 км пробега или каждые 4 года (исходя из того, что случится быстрее). Вместе с тем, проверку ремня ГРМ рекомендуется осуществлять каждые 100,000 км.

Видеоматериал

Видео наглядно покажет, как заменить ремень газораспределительного механизма, ролики и вспомогательные элементы, а также поведает о некоторых тонкостях и нюансах проведения процедуры

Процесс замены

При проверке нужно обращать внимание на состояние ремня. Замена нужна, если его зубцы стерлись, появились порезы, трещины, складки, ткань начала отслаиваться от резины. На торцевых сторонах не должно быть торчащих нитей и расслоений, а нормальная наружная поверхность ремня ГРМ не имеет выпуклостей или углублений.

Схема привода газораспределительного механизма на Шевроле Круз:

Устройство ГРМ Шевроле Круз.

1 — натяжной ролик ремня; 2 — исполнительный механизм системы регулирования фаз распределительного вала впускных клапанов; 3 — исполнительный механизм системы регулирования фаз распределительного вала выпускных клапанов; 4 — зубчатый ремень привода ГРМ; 5 — направляющий ролик ремня; 6 — зубчатый шкив коленчатого вала

Кроме того, на нем недопустимы следы масла — оно быстро разрушает резиновые материалы; такой ремень следует немедленно заменить. Как правило, масло пачкает ремень из-за прохудившихся сальников коленвала и распредвала. Как бы то ни было, причину подтекания масла нужно устранить.

Стоит отметить, что непосредственной процедуре замене ремня ГРМ Chevrolet Cruze предстоят несколько подготовительных этапов. Самые простые из них, это рекомендации установить авто на яму, эстакаду или подъемник, и обзавестись нужными инструментами и расходниками.

Приступаем к самому процессу. Прежде всего, рекомендуется иметь ям или подъёмник, поскольку потребуется доступ снизу транспортного средства. Итак, в бой:

Снизу автомобиля головкой «на 13» отворачиваем четыре болта крепления защиты силового агрегата к подрамнику передней подвески.

1. Демонтируем нижнюю защиту двигателя.

Снимаем защиту силового агрегата, поддерживая регулируемым упором.

Отщёлкиваем два пистона, которые удерживают защиту и подкрылки.

Вынимаем два пистона, соединяющих одновременно щиток и подкрылок правого колеса.

Откручиваем боковые защитные щитки.

Для проверки состояния ремня головкой Е-10 отворачиваем два винта крепления верхней крышки привода ГРМ.

Демонтируем верхнюю крышку.

Выставляем ВТМ прокрутив шкив коленчатого вала.

Для замены зубчатого ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов.

Демонтируем корпус воздушного фильтра.

Снимаем воздушный фильтр.

Откручиваем крепление опоры мотора.

Потянув вверх, снимаем с держателей крышки головки блока цилиндров кожухи жгутов проводов системы управления двигателем.

Демонтируем патрубок вентиляции картерных газов.

Головкой Е-10 отворачиваем 11 винтов крепления крышки головки блока цилиндров.

Демонтируем крышку ГБЦ.

Снимаем крышку головки блока цилиндров.

Прокручиваем коленчатый вал, чтобы выставить его по меткам. Делается это до того момента, пока метка на коленвале и метки на распредвалах не станут в правильное положение.

Для ослабления натяжения ремня вставляем шестигранник «на 6» в отверстие ролика и, поворачивая шестигранником ролик по часовой стрелке, ослабляем натяжение ремня и стягиваем ремень с ролика.

Снимаем ремень привода ГРМ с зубчатых шкивов распределительных валов и коленчатого вала.

Откручиваем и меняем натяжной ролик.

Выбор детали

Практически на все автомобили Шевроле, в том числе и корейского производства, устанавливаются запасные части General Motors. При этом Авео не стал исключением. Оригинальная ремень ГРМ для Chevrolet Cruze имеет каталожный номер — 96417177. Средняя стоимость на автомобильных рынках составляет около 4000 рублей.

Также, стоит учитывать, что придётся брать и два натяжных ролика. Можно приобрести всё одним комплектом, но лучше подбирать по отдельности. Натяжной ролик ремня ГРМ — 96350550, стоимостью — 1500 рублей. Направляющий ролик ремня ГРМ — 96350526, с ценником — 1500 рублей. Итого запчасти для замены в оригинале составляют — 7000 рублей.

Аналоги

Можно подобрать аналоги, для тех, кто хочет сэкономить без потери качества.

Ремень ГРМ на Chevrolet Cruze

Каждый автолюбитель, который хотя бы немного представляет себе устройство автомобиля знает о том, как важна такая деталь как ремень ГРМ. Да, в зависимости от конструкции автомобиля в нём может быть ременной или цепной привод механизма газораспределения.

Но т.к. мы рассматриваем автомобиль Chevrolet Cruze, то речь будет идти только о ремнях. Именно в множественном количестве, ведь существует несколько модификаций автомобиля Chevrolet Cruze:

• с двигателем 1.6 и мощностью в 109 л.с. (индекс — LXT/F16D3);
• с двигателем 1.6 и мощностью в 124 л.с. (индекс — LDE/F16D4);
• с двигателем 1.8 и мощностью в 141 л.с. (индекс — 2H0/Z18XER).

Стоит отметить, что процесс замены ремня на автомобиле с двигателем 1.6 и мощностью в 109 л.с (LXT с 2010 г вып.) отличается от операции по смене ремня ГРМ на машине с двигателем 1.6 и мощностью в 124 л.с. (LDE). Поэтому стоит быть предельно внимательным как при покупке ремня и сопутствующего к нему комплекта, так и непосредственно во время процесса замены.

Нюансы и регламент замены ремня ГРМ

В первую очередь автолюбителям необходимо знать, на каком пробеге необходимо производить смену ремня ГРМ и нужно ли будет производить замену каких-то дополнительных агрегатов.

Итак, на автомобиле Шевроле Круз с ДВС объемом 1.6 и мощностью 109 л.с. (LXT/F16D3)) срок замены ремня ГРМ составляет 60 000км. О чём часто забывает много автолюбителей. На практике в суровых условиях РФ, ремень ГРМ на Крузе с ДВС (LXT) ходит порядка 55 000 — 65 000 км.

ВАЖНО ! Кроме того, при замене ремня ГРМ на Крузе с двигателем 1.6 модификации LXT потребуется ещё и замена водяного насоса, который нельзя заменить не снимая ремень ГРМ.

Для автомобилей Chevrolet Cruze с двигателями 1.6 (LDE/F16D4) и 1.8 (2H0/Z18XER) регламент замены ремня ГРМ составляет 150 000 км пробега. На практике же, ремни ГРМ на этих автомобилях ходят чуть меньше заявленного срока, особенно при агрессивном стиле езды. Поэтому стоит производить замену ремня ГРМ уже на пробегах от 100 000 — 120 000 км.

Не затягивайте с заменой ремня ГРМ, ведь последствия могут быть крайне печальными. Так, если произойдет обрыв ремня ГРМ, то под капотом появится сильный шум, а машина в момент перестанет ехать и заглохнет. Дорогостоящий ремонт в этом случае обеспечен.

Если говорить об остальных нюансах, то следует акцентировать внимание на том, что кроме замены самого ремня ГРМ стоит производить замену и сопутствующих элементов — натяжных роликов. Обычно они идут в комплекте к ремню ГРМ.

Выбираем ремень ГРМ на Chevrolet Cruze

На рынке присутствует большое количество ремкомплектов ГРМ, какой из них лучше выбрать ? Давайте разберем подробнее, полагаться в этом вопросе нам придется на статистику владельцев Шевроле Круз, ведь никто не хочет, чтобы новый ремень порвался и потянул за собой мотор не выходя свой положенный срок.

Для Крузов с моторами 1.6 (LXT/F16D3) существуют следующие ремкомплекты ГРМ, выделим из них зарекомендовавшие себя детали:

• ремень (оригинал) ГРМ GM/Daewoo — артикул 96417177;
• натяжной ролик ремня распредвала (оригинал) GM/Daewoo — артикул 96350550;
• направляющий ролик ремня ГРМ (оригинал) GM/Daewoo — артикул 96350526;
• ремень ГРМ Gates — артикул 5419 XS;
• ремень ГРМ Ina — артикул 536 0290 10;
• ремень ГРМ SKF — артикул VKMA 05260;
• комплект роликов Ina — артикул Ina 530 0332 09;
• ремкомплект ГРМ BOSCH (ремень + ролики) — артикул 1 987 948 226;
• ремень ГРМ Contitech — артикул СЕ887.

Стоимость деталей варьируется, так цена ремней ГРМ начинается с отметки в 800р. Комплект роликов обойдётся от 1600р. (в зависимости от производителя), а ремкомплект целиком начинается с отметки в 3700р. (самые дешевые), комплекты лучшего качества стоят 4500 — 5500р. Также стоит учесть, что при замене ремня следует обратить внимание на помпу, желательно приобрести ремкомплект прокладок помпы и заменить их.

Для Крузов с моторами 1.6 (LDE/F16D4) и 1.8 (2H0/Z18XER) идут следующие детали:

• ремень (оригинал) ГРМ GM — артикул 24422964;
• натяжной ролик ремня ГРМ (оригинал) GM — артикул 55574864;
• паразитный ролик ремня ГРМ (оригинал) GM/Daewoo — артикул 24436052;
• ремкомплект ГРМ (ремень + ролики) — артикул K015603XS (не ниже 2011 года изг.);
• ремень ГРМ Gates — артикул 5603XS;
• набор роликов Ina — артикул Ina (номер — 530 0450 09).

Стоимость варьируется, ремни ГРМ — от 1600р, комплекты роликов — 1500-2000р, а ремкомплекты целиком — от 4500 до 7000р.

Замена ремня ГРМ своими руками

Внимание ! Процесс замены ремня ГРМ является достаточно сложной операцией для обычного автовладельца, поэтому прежде чем приступить к выполнению действий по замене ремня ГРМ настоятельно советуем здраво рассчитать свои силы или обратиться к квалифицированным специалистам. Помните, наш ресурс не несёт ответственности за ваши действия, все вы делаете на свой страх и риск.

Для тех кто отважился проводить такую операцию своими руками приводим инструкцию. Многие моменты в тексте поясняться не будут (о том как снять воздушный фильтр и т. п.). Также стоит упомянуть о том, что процедура имеет некоторые различия в зависимости от ДВС установленного на машине.

Приступим. В первую очередь необходимо снять воздушный фильтр с патрубком, защиту мотора и правый подкрылок вместе с защитным щитком, тем самым освободив пространство для работы.

После чего необходимо снять ремень привода дополнительных агрегатов. Для машин с мотором 1.6 (LXT/F16D3) алгоритм следующий:

• ключом на «14» откручиваем (не до конца) ролик натяжителя по часовой стрелке, ослабляя его натяжение;
• извлекаем ремень из его посадочных мест.

Для машин с моторами 1.6 (LDE/F16D4) и 1.8 (2H0/Z18XER) алгоритм немного другой:

• включаем пятую передачу и толкаем машину назад до совмещения отверстий в шкиве помпы ГУРа с болтами крепления насоса (на кпп-автомат не действует);
• затем отворачиваем болты крепления насоса гидроусилителя;
• теперь сдвигаем насос ближе к двигателю и снимаем ремень;
• при необходимости снимаем натяжной ролик, откручивая ролик головкой на «14».

Теперь поддомкрачиваем автомобиль, снимаем правое колесо. Как только вышеперечисленные действия выполнены — под поддон мотора устанавливаем деревянный брус и снимаем правую опору двигателя.

Затем вытаскиваются свечи зажигания. Снимается верхняя крышка привода ГРМ.

Теперь необходимо снять крышку ГБЦ. Сначала снимаем проводку, не забываем убрать фиксатор наконечника трубки вентиляции картера. И откручиваем все крепежные болты ГБЦ.

Теперь проворачиваем коленвал по часовой стрелке в такое положение, чтобы совместить метки (шкива привода вспомогательных агрегатов с меткой на нижней крышке привода ГРМ) и пазы хвостовиков на распредвалах.

На автомобилях с моторами 1.6 (LXT/F16D3) необходимо ослабить винты фиксирующие помпу.

Ослабляем шестигранником, аккуратно, ровно до того момента как можно будет повернуть сам насос и снять с него ремень.

Затем необходимо отвернуть болт шкива привода вспомогательных агрегатов. Для этого в коробке передач включаем пятую передачу и просим помощника нажать на тормоз.

После чего снимаем шкив, откручиваем крепления правой опоры, обеспечив доступ к остальной части крышек ГРМ. Снимаем кожухи, проверяем совпадение метки на зубчатом шкиве коленчатого вала с меткой на крышке блока цилиндров.

Проверяем метки на шкивах распредвалов и фиксируем шкивы (либо уголком с выпиленными проемами, либо специальным приспособлением, которое идет вместе с ремкомплектами (не всеми)).

Как только валы зафиксированы приступаем к откручиванию натяжного ролика. Сначала ослабляем ролик вставив в отверстие шестигранник и поворачивая ролик по часовой стрелке

Затем снимаем сам ремень ГРМ. Как только ремень снят проворачивать коленвал запрещено!

При необходимости меняем натяжные ролики, откручивая их через центральное крепежное отверстие. При установке натяжного ролика его пружину (выступ) необходимо совместить с пазом на блоке цилиндров.

Теперь устанавливаем новый ремень на шкивы, после чего надо выставить метки.

Затем заводим ремень за натяжной ролик и поворачиваем сам ролик по часовой стрелке. Как только ролик будет отпущен он натянется автоматически.

Извлекаем приспособление фиксации шкивов распредвалов, проворачиваем коленвал на 2 оборота, проверяем фазы газораспределения по меткам. Затем затягиваем болт крепления шкива доп.агрегатов, момент при затяжке — 95 Нм (1 затяжка), после первой затяжки докручиваем болт на 30, а потом на 15. Установка ремня закончена.

Собираем все в обратной последовательности, обращая внимание на усилие (момент) при затяжке остальных роликов и болтов крышки ГБЦ.

ТО Chevrolet Cruze: проверка и замена ремня привода ГРМ в двигателях 1,6 (124 л.с.) и 1,8 л

Поверхность зубчатой части ремня не должна иметь трещин, подрезов зубьев и отслоений ткани от резины, а обратная сторона ремня — износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При наличии повреждений ремень необходимо заменить. Ремень также необходимо заменить при обнаружении на нем следов масла (перед заменой ремня причину его замасливания следует устранить) или при замене вышедшего из строя натяжного или направляющего ролика ремня.

По достижении пробега в 150 тыс. км ремень необходимо заменить независимо от его состояния.

Работу выполняем с помощником на смотровой канаве или эстакаде.

Начинаем со снятия защиты силового агрегата.

2290-19-02-01

2290-19-02-02

Далее следует снять правый грязезащитный щиток моторного отсека.

2290-19-02-b-05

2290-19-02-b-06

2290-19-02-b-07

Отворачиваем саморезы крепления подкрылка правого переднего колеса к переднему бамперу и крылу и вынимаем пистоны крепления передней части подкрылка к кузову, отгибаем переднюю часть подкрылка и заводим ее за диск тормозного механизма.

2290-8-09-01

2290-8-09-02

2290-8-09-03

Операция по замене ремня привода ГРМ достаточно сложная. На дилерских авторизованных сервисах при замене ремня применяется специальный инструмент и приспособления для установки фаз газораспределения двигателя. Поэтому проводить самостоятельную замену ремня рекомендуем только опытному исполнителю, обладающему соответствующими навыками по ремонту современных двигателей.

Для замены зубчатого ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов…

2290-8-09-04

Для доступа к ремню ГРМ следует демонтировать правую опору силового агрегата.

Устанавливаем через деревянный брусок под поддон картера двигателя регулируемый по высоте упор.

2290-6-08-01

2290-6-08-02

2290-6-08-03

2290-6-08-04

Для доступа к торцам рапределительных валов снимаем крышку головки блока цилиндров.

2290-6-03-01

2290-6-03-02

2290-6-03-03

2290-6-03-04

2290-6-03-05

Для наглядности дальнейшие операции показываем на демонтированном двигателе.

Перед снятием ремня устанавливаем коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия первого цилиндра.

2290-8-09-05

2290-8-09-06

Если пазы на хвостовиках распределительных валов не занимают указанное положение, поворачиваем коленчатый вал еще на один оборот (360º) по часовой стрелке и вновь проверяем правильность установки коленчатого вала и распределительных валов.

Головкой Е-18 отворачиваем винт крепления шкива привода вспомогательных агрегатов. Чтобы при этом удержать от проворота коленчатый вал, подкладываем под колеса автомобиля упоры, включаем в коробке передач пятую передачу и просим помощника сильно нажать и удерживать педаль тормоза.

2290-8-09-07

2290-8-09-08

2290-8-09-09

2290-8-09-10

2290-8-09-11

2290-8-09-12

2290-8-09-13

2290-8-09-14

2290-8-09-15

2290-8-09-16

2290-8-09-17

2290–6_Dvigatel.indd

1 — натяжной ролик ремня; 2 — исполнительный механизм системы регулирования фаз распределительного вала впускных клапанов; 3 — исполнительный механизм системы регулирования фаз распределительного вала выпускных клапанов; 4 — зубчатый ремень привода ГРМ; 5 — направляющий ролик ремня; 6 — зубчатый шкив коленчатого вала

Снова проверяем правильность установки фаз газораспределения двигателя.

2290-8-09-19

2290-8-09-20-1

При необходимости поворачиваем коленчатый вал в требуемое положение за винт крепления шкива вспомогательных агрегатов, ввернутый на место через подходящую упорную втулку.

Для того чтобы при замене ремня зафиксировать распределительные валы от проворачивания, необходимо изготовить приспособление из металлической пластины или уголка.

2290–6_Dvigatel.indd

2290-8-09-22

Пластина зафиксирует валы друг относительно друга.

Внимание! Во избежание повреждения задающих дисков датчиков положения распределительных валов устанавливайте пластину так, чтобы она не касалась дисков. Для этого в пластине выполнены два углубления.

2290-8-09-24

2290-8-09-25

2290-8-09-26

Внимание!После снятия ремня коленчатый вал нельзя поворачивать во избежание утыкания клапанов в поршни.

2290-8-09-23

2290-8-09-27

2290-8-09-28

2290-8-09-29

2290-8-09-30

2290-8-09-31

Перед монтажом ремня проверяем по совпадению установочных меток (см. выше) правильность установки коленчатого вала и корпусов исполнительных механизмов распределительных валов системы регулирования фаз. При необходимости поворачиваем коленчатый вал и зубчатые шкивы распределительных валов в нужное положение. Надеваем ремень на зубчатые шкивы коленчатого и распределительных валов и заводим ремень за направляющий ролик. Повернув натяжной ролик по часовой стрелке, заводим за него ремень и отпускаем ролик. При этом ремень автоматически натянется.

Вынимаем фиксирующее приспособление из пазов хвостовиков распределительных валов. Проворачиваем коленчатый вал на два оборота по часовой стрелке за винт крепления шкива привода вспомогательных агрегатов.

Вновь проверяем фазы газораспределения. В случае несовпадения установочных меток повторяем процедуру установки ремня привода ГРМ.

Затягиваем винт крепления шкива привода вспомогательных агрегатов вначале моментом 95Н·м. Далее доворачиваем на 30°, а затем еще на 15°.

Все остальные детали и узлы устанавливаем в обратной последовательности.

Chevrolet Cruze › Бортжурнал › Замена ремня ГРМ Cruze 1.6

Пробег 62+ тыс. км, но пока не планировал менять ремень ГРМ, т.к. на 30 тыс. км., пока еще был на гарантии, хорошие друзья у официалов организовали замену ремня и роликов, т.к. тогда зашумел один из роликов. Т.е., пробег после замены ремня 32 тыс. км.

Но на машине стояла еще родная помпа, которая не менялась ни разу, т.е. пробежала 62 тыс. км. Начал потихоньку уходить антифриз. В месяц грамм 100 доливал. Причем под машиной ни разу не было следов подтека, заметил, когда меняли масло в прошлом году. Протекала помпа.Забегая вперед, скажу, что кончилась в ноль прокладка помпы, поэтому и подтекал антифриз.

Короче, решил заодно поменять ремень и ролики. Хотя и пробег после замены небольшой, но уже прошло больше 4 лет.

Заказал следующие детали:
1. Ремень ГРМ Gates 5419XS (905 р.).
2. Ролик натяжителя ремня INA 531021330 (1815 р.).
3. Ролик натяжителя INA 532019420 (685 р.).
4. Помпа HEPU P795 (1707 р.).
5. Антифриз Felix (585 р.).

Проверил ремень на сайте Gates. Там 3 степени защиты, сначала код на сайте попробовал вбил, потом окончание кода над штрихкодом совпадает с окончанием на галограмме, потом на самой галограмме, там под крошечной надписью «Gates» есть еще более крошечная (примерно с 1 мм) надпись с последними цифрами кода с коробки. По итогу — верим, что оригинальный ремень. Но это не значит, что на нём нет заводского брака (об этом позже).

На одном из роликов было INA, а на втором — LITENS.

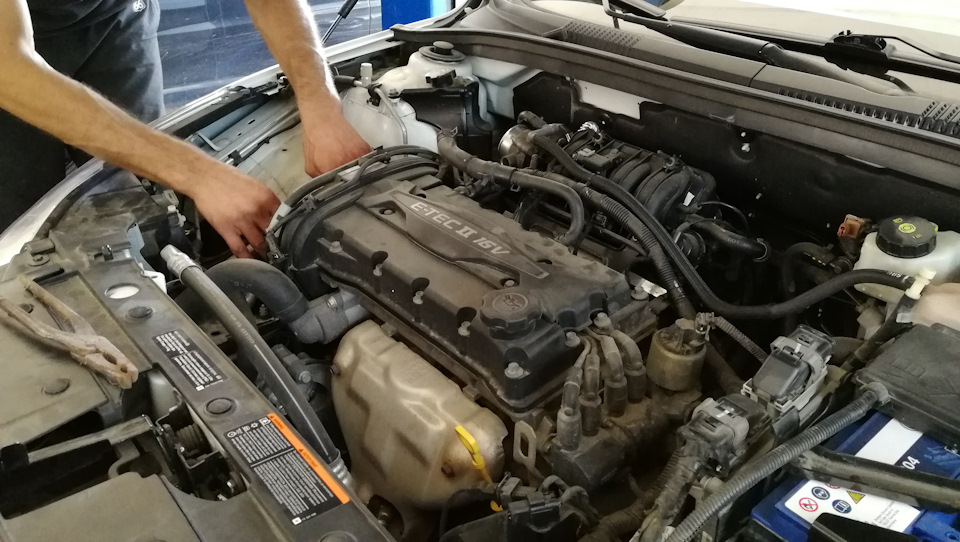

Дальше опишу процесс замены. Менял не сам, а у хороших ребят в сервисе, старался фоткать процесс, поэтому описываю так, как понял. Т.е. это описание не является точным руководством по замене ремня ГРМ, если не уверены, то лучше доверяйте это дело профессионалам.

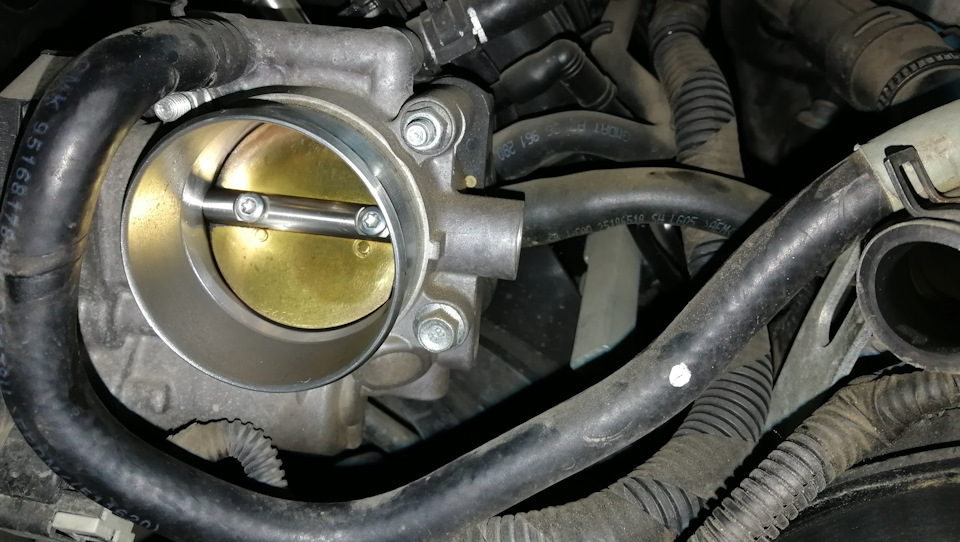

1. Снимаем короб воздушного фильтра вместе с воздуховодом, идущим на дроссельную заслонку. Заодно почистил тряпкой дроссель (хотя он не особо грязный был, немного по краям самой заслонки).

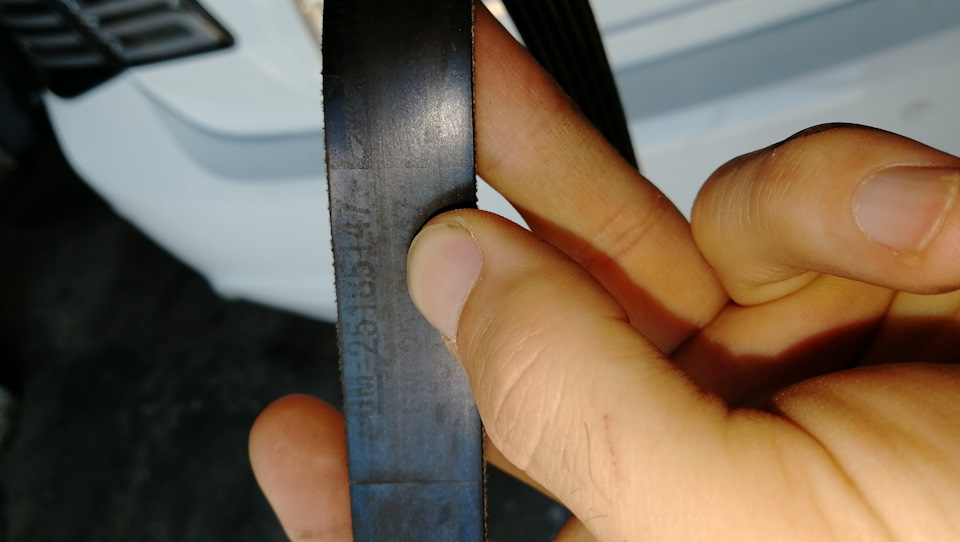

2. Снимаем ремень вспомогательных агрегатов. У меня стоял ремень с маркировками GM 25185147, а также надписью Gates 6 PK 1875. Ремень в хорошем состоянии, менять не стал.

3. Домкратим под двигателем справа по ходу движения, чтобы открутить подушку двигателя.

4. Откручиваем подушку двигателя (3 болта).

5. Снимаем пластиковый кожух ремня ГРМ (4 болта).

6. Видим ремень ГРМ (у меня после замены у официалов на 30 тыс. км. стоял с надписями Gates Daewoo GM).
7. Проворачиваем коленвал до момента совпадения всех меток (на шестернях распредвала и на коленвале).

8. Фиксируем положение шестерней распредвалов. Снимаем старый ремень ГРМ. Старый, как я и ожидал, был в нормальном состоянии.

9. Откручиваем ролики, ставим новые. Откручиваем помпу, сливаем антифриз.

10. Устанавливаем помпу с новой прокладкой.
11. Устанавливаем ремень ГРМ. При этом натяжка ремня производится затяжкой помпы с учетом какой-то метки то ли на ролике натяжителя, то ли на помпе. Важно не перетянуть ремень, но и не оставить слишком расслаблено.
12. Собираем в обратном порядке.

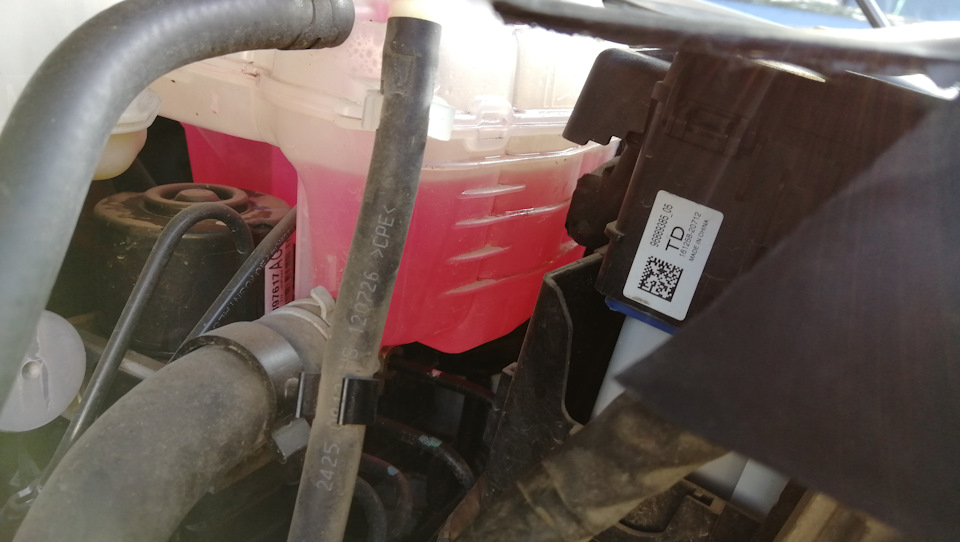

13. Заливаем антифриз.

14. Не устанавливая кожух ремня ГРМ, завели двигатель. Новый ремень ходил на шестернях распредвалов вправо-влево в диапазоне около 10 мм. Конечно, это не нормальный режим работы ремня. Ребята не поленились и поставили обратно старый ремень. Он работал ровно, без хождения. Вывод — брак новго ремня. Сказали, что, возможно, в процессе работы ремень сам найдет свое положение и перестанет колебаться. Но порекомендовали лучше попробовать другой ремень поставить.

Я сразу поехал в ближайший магазин (емекс), там на мой двигатель в наличии было 3 ремня — Contitech (около 800 руб.), Daewoo (1100 руб.) и Gates (1300 руб.). Про Contitech слышал разные отзывы, да и цена смутила, Gates решил не ставить после увиденного хождения такого же ремня. Взял Daewoo DW 96417177. Написано сделано в Корее. Привез ребятам в сервис, сказали хороший ремень, выглядит качественно.

Поставили новый ремень. Работает исправно, хождения ремня нет. Что еще раз подтвердило, что хождение ремня Gates было вызвано каким-то его заводским браком. Сдал ремень обратно в емекс, без проблем вернули деньги на баланс.

Конечно, немного неприятно было из-за того, что вроде оригинальный хороший ремень Gates работал не так, как надо. С другой стороны, хорошо, что сразу заметили и не оставили такой ремень. Легко мог случиться его обрыв в будущем. А так, ребята дали гарантию 50 тыс. км. (за работу, кстати, отдал 3500 руб.). Но с моими пробегами по 6-7 тыс. км. в год, я думаю, что заменю его также через 3-4 года, т.е. также через примерно 30 тыс. км.

Замена ремня и цепи ГРМ Шевроле Круз

Мы работаем с 2008 года
Нам доверяют более 50 тыс. клиентов

1. Главная
2. Ремонт моделей Шевроле
3. Шевроле Круз
4. Ремонт двигателя и ГРМ
5. Замена ремня и цепи ГРМ

Сервисный интервал, по прохождение которого требуется замена ремня ГРМ на движках объемом 1.4-1.8 Шевроле Круз, составляет 60.000 километров пробега. Моторы 2.0, серии Z, потребуют проведения этой операции при пробеге в 100.000 километров.

В сети наших московских автосервисов Шевроле, осуществляем все виды работ по замене ремня ГРМ, натяжного и вспомогательных роликов, устранению поломок произошедших вследствие обрыва ремня ГРМ.

Конечно, большинство владельцев автомобиля Шевроле Круз волнует вопрос, что произойдет в случае обрыва ремня ГРМ. Все моторы имеют свои конструктивные отличия. И что практически безопасно для одних (кроме доставки машины эвакуатором на автосервис, новых ремня, роликов и работы). То может вылиться в серьезный ремонт для других двигателей.

К сожалению на всех без исключения моторах Круза, при обрыве ремня ГРМ происходит «встреча клапанов». То есть их гнет, что требует как минимум снятия головки блока цилиндров, с их заменой. Поэтому необходимо крайне ответственно подойти как к соблюдению интервала замены, так и к выбору автосервиса, который произведет установку нового комплекта ГРМ и предоставит гарантию.

В завершении отметим, что наиболее оптимальным выбором, все-таки будет мотор 1.8 бензин Шевроле Круз, случаи обрыва ремня на котором достаточно редки.

При прохождении регулярного ТО, проводимом каждые 15 тысяч километров, проводится профилактический осмотр ремня ГРМ. Его зубчатая поверхность не должна содержать следов трещин, надрывов отдельных зубцов, следов отслоения тканей от резиновой основы. С внешней стороны необходимо убедиться в отсутствии следов износа, открывающего части корда, и видимых участков с нагаром. На торцевой поверхности не должны присутствовать расслоения.

Присутствие перечисленных выше повреждений — сигнал для незамедлительной установки нового ремня ГРМ Шевроле Круз, во время этого же ТО. Аналогично стоит поступить, при наличии на ремне масляных потеков, даже в минимальных количествах.

Технология замены ремня ГРМ на Шевроле Крузе 1.6, 1.8:

• работы производятся по возможности на остывшем моторе
• демонтируется нижняя защита двигателя и подкрылок
• снимаются кожухи ремня ГРМ
• двигатель вывешивается
• снимается нижняя подушка двигателя вместе с кронштейном
• оба шкива распредвала выставляются согласно меткам
• ослабляются ролики, чтобы снять ремень ГРМ и демонтировать его
• снимаются оба шкива распредвала
• затем снимаются натяжные ролики
• при необходимости демонтируется и заменяется на новую водяная помпа
• устанавливаются новые ролики, вспомогательные и основной ремень
• проверяется правильность выставления меток
• производится сборка согласно обратному алгоритму

Важно помнить, что во время натяжения ремня ГРМ, установленная нижняя метка способна перескочить на 1 зуб правее. В целях недопущения повторной разборки, можно сразу расположить ее с запаздыванием на 1 зуб, чтобы после натяжения ремня ГРМ, все метки совпали. Затем необходимо прокрутить мотор на два оборота вперёд, убедившись в совпадении меток.

На все виды работ по замене ремня ГРМ, натяжного и вспомогательных роликов Шевроле Круз, устранению поломок произошедших вследствие обрыва ремня ГРМ, предоставляется гарантия. В наличии широкий выбор оригинальных и не оригинальных запчастей. Огромный опыт наших мастеров и отличное знание особенностей обслуживания данных двигателей, позволяют предложить нашим клиентам отменное качество и приемлемые цены.
