Шевроле Круз ремонт кнопки багажника

Не работает кнопка открытия багажника — что делать, как отремонтировать

Крышка багажника многих современных автомобилей ( Фольксваген Пассат, Шевроле Круз и др.) оснащена специальной кнопкой, нажав на которую эта самая крышка открывается.

В процессе активной эксплуатации авто и частой перевозке вещей в багажном отсеке данная функция оказывается очень полезной, поскольку нет необходимости постоянно втыкать ключ в замок или открывать водительскую дверь, чтобы дотянуться до аналогичной кнопки в салоне.

Однако как и любые другие электроустройства, работающие в условиях постоянного воздействия перепадов температур и влажности, кнопка может работать с перебоями или вовсе сломаться.

Как правило, происходит все именно из-за попадания воды внутрь механизма по причине его недостаточной герметичности.

Если у вас сломалась кнопка открытия багажника, не спешите обращаться к автоэлектрику — данную проблему можно устранить своими руками без труда и больших финансовых затрат.

Для начала нужно разобраться, как устроена сама кнопка и каков принцип ее работы. А тут все предельно просто: при нажатии на кнопку срабатывает активатор, который снимает защелку, открывая багажник. Сама кнопка представляет собой обычный переключатель в пластиково-силиконовом корпусе.

Ремонт кнопки открытия багажника — на примере Шевроле Круз

Чтобы установить причину поломки кнопки открытия багажника Шевроле Cruze, нужно ее снять, осмотреть и прозвонить.

  1. Чтобы снять панель (саблю) с кнопкой и лампами подсветки номера, придется снять обшивку на внутренней части крышки багажника.
  2. Под ней будет 4 гайки на 10 и 2 пластиковые клипсы желтого цвета.
  3. Гайки откручиваются, а клипсы аккуратно выдавливаются внутрь и отщелкиваются.
  4. После этого достаточно отсоединить разъем, соединяющий провода, идущие на кнопку и подсветку, чтобы полностью снять саблю.

При визуальном осмотре кнопки со внутренней стороны под прозрачной силиконовой заливкой-герметиком обычно будут видны следы влаги.

Она попадает туда во время дождя через небольшие щели между клавишей кнопки и корпусом, либо в месте подключения проводов (там тоже имеется небольшой зазор). Попытки просушить кнопку феном, не разбирая ее, ни к чему не приведут.

В данном случае возможно только два варианта решения проблемы:

  • Покупка новой кнопки и полная ее замена.
  • Полный разбор корпуса кнопки и ее прочистка/просушка и герметизация.

Первый вариант самый простой, но есть одно «но»: кнопка открытия багажника не продается отдельно, а только в группе с двумя светильниками подсветки номера.

Оригинальная деталь стоит порядка 2000 рублей. Китайский аналог с алиэкспресс обойдется втрое дешевле, но тут возникают сомнения в качестве изготовления. Поэтому прежде чем отправляться на авторынок за новой кнопкой, можно попробовать отремонтировать «родную».

Для ремонта понадобится минимум инструментов и материалов:

  • мультиметр (тестер);
  • отвертка;
  • острый нож;
  • фен;
  • герметик или термоклеевой пистолет;
  • наждачка-нулевка.

Электрический мультиметр нужен для проверки («прозвона») кнопки. Для этого достаточно присоединиться к контактам кнопки и нажать на нее.

Если мультиметр покажет наличие сопротивления, значит цепь кнопки цела. Отсутствие сопротивления свидетельствует о нарушении целостности цепи.


Порядок проведения восстановительного ремонта:

  1. Извлекаем кнопку из посадочного места. Для этого придется удалить термоклей, на который она крепится. Сделать это можно при помощи ножа;
  2. Снимаем резиновую крышку с корпуса кнопки, разбираем саму кнопку;;
  3. Очищаем контакты (при необходимости можно воспользоваться мелкой наждачной бумагой), сушим внутренности феном;
  4. Собираем все в обратной последовательности, проклеиваем-герметизируем все стыки герметиком или горячим клеем;
  5. Промазываем герметиком посадочное место по всему периметру;
  6. Устанавливаем кнопку, даем герметику высохнуть;
  7. Возвращаем саблю на место.

Если приведенный выше способ ремонта результата не дал, придется покупать и менять весь комплект (кнопка+подсветка номера).

Пайка отдельной кнопки багажника

Замена происходит по следующей схеме:

  1. Крестовой отверткой откручиваем крепления фонарей подсветки номерного знака (4 самореза);
  2. Извлекаем кнопку со штатного места, удалив термоклей;
  3. Устанавливаем новый комплект: лампы подсветки и новую кнопку рекомендуем «посадить» на силиконовый герметик для защиты от влаги и пыли.

Шевроле Круз ремонт кнопки багажника

c0pycat » 26 мар 2015, 09:30

Upd. темы

Opel 9012141 Выключатель замка двери багажного отделения 175 200 р.

Инструкция по ремонту кнопки открытия багажника Chevrolet Cruze, в случае выхода её из строя.
ВНИМАНИЕ: если вы не уверены, что не работает именно кнопка, проведите дополнительные проверки.

Основные этапы:
Снятие задней накладки багажника -> снятие кнопки -> отрезание проводов от кнопки -> разборка и ремонт -> установка

Как снимать планку багажника описывать детально не буду и фотки кмк не нужны.
— снимите утеплитель багажника, если он у вас есть;
— Отвинтите 4 гайки на 10;
— Нажмите на две пластмассовые(у меня желтые) клипсы и снимите планку;
— отверткой аккуратно сдвиньте защелки крепления корпуса кнопки и извлеките его;
— обрежьте два черных проводка непосредственно у кнопки.

Внимание, если после обрезки, вы замкнете концы этих двух проводков на незакрытой машине и замок внизу щелкнет на открывание, вы на ВЕРНОМ пути.
В противном случае вы не прочитали мое первое ВНИМАНИЕ и причина, по которой не открывается багажник, другая. Продолжайте поиск.

На фото: Снятый разобранный корпус кнопки, подготовленный для ремонта. Разбирается путем поддевания с помощью отвертки или тупого ножа до полного выхода из защелок.
Кнопка синего цвета — это то самое слабое звено из-за которого сыр-бор. Извлекается из посадочного места с помощью острого ножа путем срезания герметика и выковыривания(выталкивания снизу) самой кнопки.

На фото новая кнопка, цена вопроса 1.600 рублей. Найти на электрорынках и в интернете данное изделие не сложно. В Минске покупал в магазине БелЧип на Л.Беды.
Примерно такие:
http://belchip.by/product/?selected_product=00002669
http://belchip.by/product/?selected_product=00002601
Размер по периметру 12х12 мм, подходит высота 4-7 мм. Конструкция корпуса, куда она вставляется, позволяет использовать кнопку и с большей высотой, но как по мне, удобнее около 4мм, 7 ставится в уровень с посадочным гнездом и ее необходимо проклеивать по периметру, чтобы не выпадала. 4мм просто с усилием вставляется внутрь.
Для пайки используется одна из пар боковых контактов.
Тестером легко проверяется работоспособность кнопки на замыкание и последующая проверка работоспособности контактов.

На фото:
— Новая кнопка, вставленная в корпус готова к пайке «усов».
— Крышка корпуса, наполненная смазкой для электроконтактов
— Корпус с новой кнопкой и припаянными к ней контактами. Место установки новой кнопки по периметру будет промазано клеем UHU, после чего верхняя часть кнопки и контакты будут залиты черным герметиком.

Почему с «усами», а не пайка к родной разводке?
Во-первых, для установки корпуса кнопки не понадобиться снимать заднюю планку. Провода соединяются с помощью скотчлока и кнопка вставляется на свое место снаружи. Во-вторых, если через какое-то время опять она выйдет из строя, то отсоединение проводов будет заключаться в банальном вскрытии скотчлоков.

Перечень материалов для ремонта:
— трубка термоусадочная
— герметик автомобильный черный Termatex Ultra Black
— смазка для электроконтактов LIQUI MOLY
— клей для пластика UHU plast
— зажимы для проводов 3M Scotchlok UY2

Все материалы можно заменить на аналоги. Просто эти были у меня дома/гараже.

Инструменты:
— паяльник, канифоль, припой
— нож, отвертка
— электротестер
— для снятия задней планки багажника: отвертка, если есть уплотнитель багажника и ключ на 10 для демонтажа задней планки багажника.

Добавлю, что я дважды менял кнопку в сборе с проводами, герметизировал её, но итог всегда был печальным: с наступлением морозов она переставала работать.
В хетчбэках вроде такая же конструкция.

Что добавлю от себя :

  • Я пробовал снять нижнюю часть кнопки, которая резинка и в которую заливался красный токопроводящий герметик, у меня она очень хорошо проклеена, снять так и не получилось. По желанию можно просто через верх залить без снятия.
  • Все дырки желательно промазывать силиконом на кнопке, после первого ремонта абы как кнопка продержалась зиму, буквально неделю назад менял снова )
  • Запомните как стояла кнопка до, т.к. на ней есть выступ для нажатия, я потом так и не вспомнил как он правильно стоял. Ставил как удобнее мне.

По мотивам этой темы на chevrolet-cruze-club.ru.

Re: Ремонт кнопки багажника Chevrolet Cruze

Petya_GR » 26 мар 2015, 13:45

Re: Ремонт кнопки багажника Chevrolet Cruze

c0pycat » 26 мар 2015, 14:13

Re: Ремонт кнопки багажника Chevrolet Cruze

Petya_GR » 30 апр 2015, 13:51

Re: Ремонт кнопки багажника Chevrolet Cruze

c0pycat » 30 апр 2015, 14:57

Re: Ремонт кнопки багажника Chevrolet Cruze

Petya_GR » 01 май 2015, 08:17

Re: Ремонт кнопки багажника Chevrolet Cruze

c0pycat » 08 май 2015, 09:50

Upd. темы

почитывая сегодня просторы интернета, наткнулся на вот это партнамбер, кнопка подходит и к крузам.

Opel 9012141 Выключатель замка двери багажного отделения 175 200 р.

Re: Ремонт кнопки багажника Chevrolet Cruze

LeadUp » 08 май 2015, 10:16

Re: Ремонт кнопки багажника Chevrolet Cruze

SergAgent » 17 май 2015, 18:29

Re: Ремонт кнопки багажника Chevrolet Cruze

Petya_GR » 25 авг 2015, 21:55

Re: Ремонт кнопки багажника Chevrolet Cruze

Atan » 02 фев 2016, 08:16

Re: Ремонт кнопки багажника Chevrolet Cruze

tyka2000 » 02 фев 2016, 08:35

Re: Ремонт кнопки багажника Chevrolet Cruze

c0pycat » 02 фев 2016, 08:54

Re: Ремонт кнопки багажника Chevrolet Cruze

tyka2000 » 02 фев 2016, 09:03

Re: Ремонт кнопки багажника Chevrolet Cruze

Atan » 02 фев 2016, 09:39

Re: Ремонт кнопки багажника Chevrolet Cruze

tyka2000 » 02 фев 2016, 10:08

Re: Ремонт кнопки багажника Chevrolet Cruze

c0pycat » 02 фев 2016, 10:17

Re: Ремонт кнопки багажника Chevrolet Cruze

Atan » 02 фев 2016, 10:21

Точно)))
Посмотрел на exist — уже 206 тыс стоит.
Надо купить, просиликонить сразу, поставить и забыть

Re: Ремонт кнопки багажника Chevrolet Cruze

Вандал » 02 фев 2016, 14:37

Re: Ремонт кнопки багажника Chevrolet Cruze

c0pycat » 02 фев 2016, 15:28

Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 3

  • Список форумов
  • Часовой пояс: UTC + 2 часа [ Летнее время ]

Создано на основе phpBB® Forum Software © phpBB Group

Chevrolet Cruze Snake Eyes › Бортжурнал › Ремонт кнопки багажника или ревизия планки

Приветствую. Речь пойдет об очередном касяке GM, а именно о постоянно выходящей из строя кнопки открывания багажника. Я из тех, кто пытается сделать своими руками, а не бежит в магаз, магаз-это последний вариант)
Для справки: цена кнопки минимум 500р, средний период жизни 3 месяца, есть исключения, поэтому если у вас кнопка до сих пор жива-на всякий случай купите лотерейный билетик)

Читать еще:  Шевроле Круз не заводится стартер крутит бензонасос работает

Итак, нам нужны следующие детали:

1)набор инструментов
2)прямые руки
3)набор для пайки

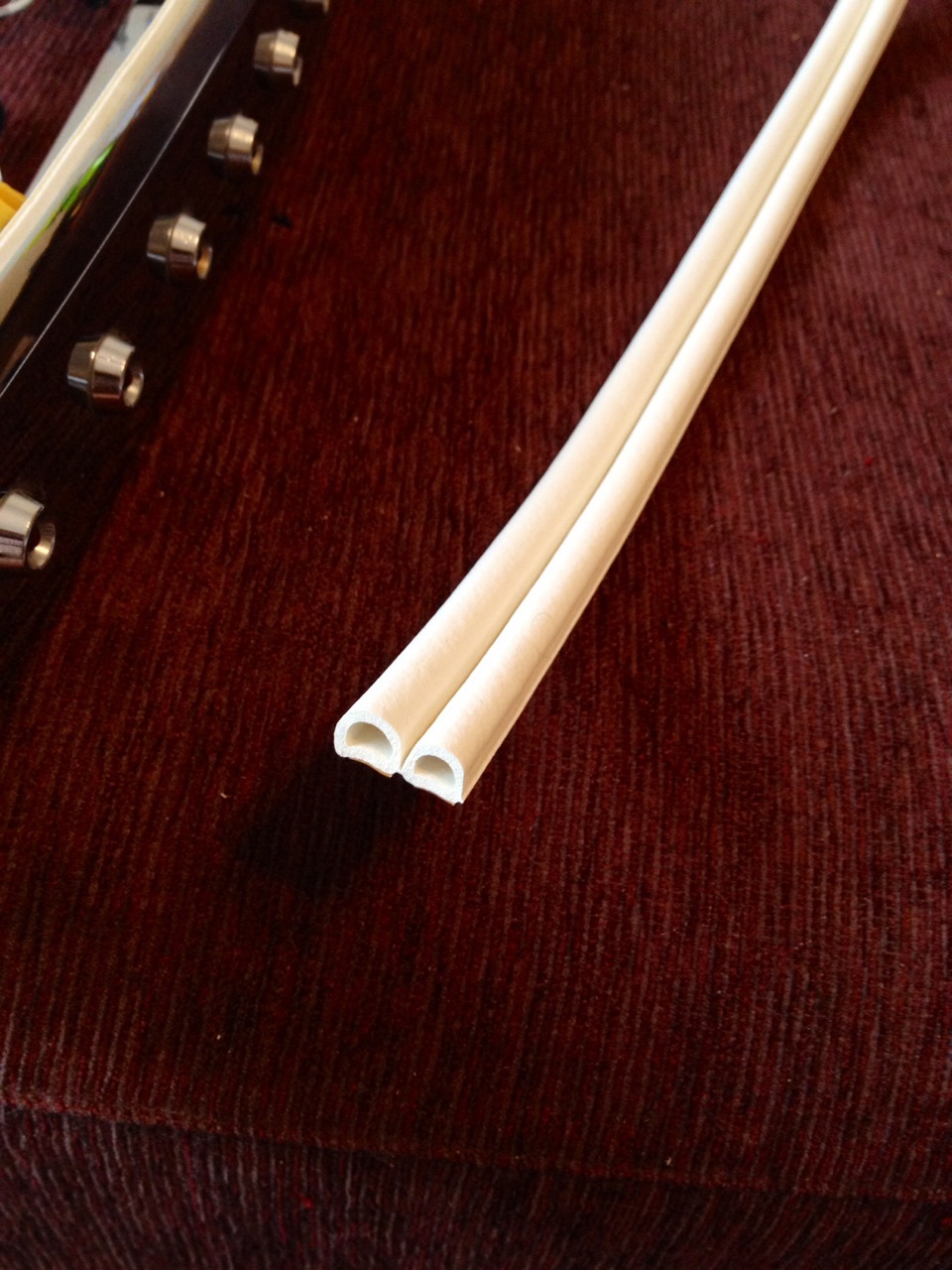

4)уплотнитель оконный

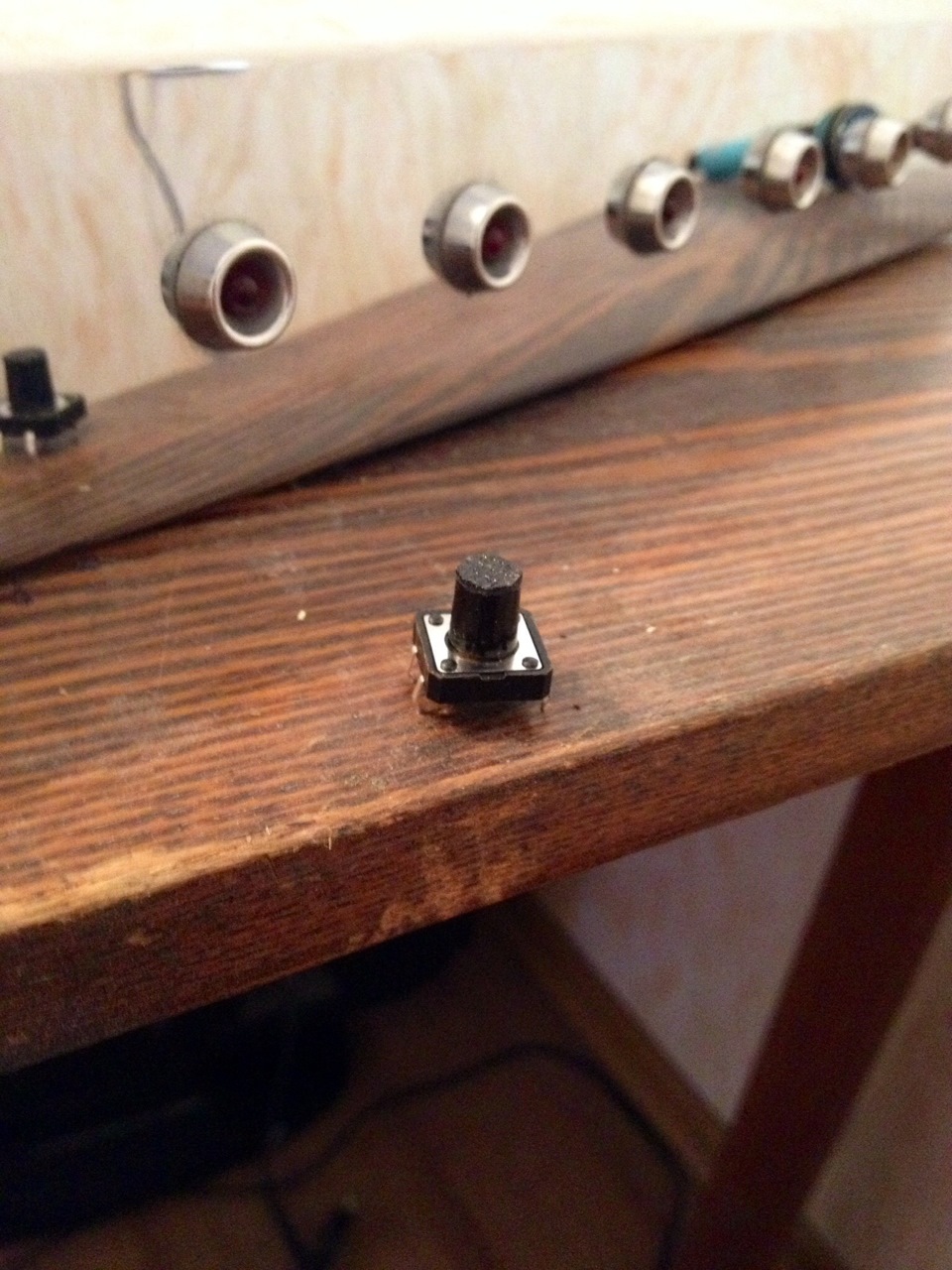

5)кнопка без фиксации Квадрат 12х12 мм и высота 8-10 мм(все отлично подгоняется паяльником)) главное, цена кнопки 10р!) нашел в микронике( для питерцев)-магазин радиодеталей и всего-всего-всего

Данная кнопка с виду очень похожа на родную, к тому же она идеально садится в корпус кнопки.
6) термопистолет с термоклеем

Как снять обшивку багажника фоткать не стал, просто вытащите все клопы и пластиковый чехол замка багажника.

Далее лезем под крышку багажника и отсоединяем фишку освещения номера, а так же тюльпан и питание камеры зх. Берем головку на 10 и выкручиваем 4 гайки, которые крепят планку к крышке багажника, затем возьмите головку на 8 и вытолкните 2 оставшиеся желтые клипсы и планка у вас в руках.

Для тех, кто будет интересоваться что это за хрени на планке, отвечу, это светодиоды в металлическом корпусе, припаяны к подсветке номера, планку сверлили.

Видим еще один касяк GM, это чудосуперпупермегакрутой уплотнитель… Серьезно, инженеры GM, вам не стыдно?) Т.е. он настолько ущербный, что я даже не уверен, держит он воду или на ура впитывает ее.

Открывание багажника Chevrolet Cruze

В процессе эксплуатации автомобиля Шевроле Круз автовладелец может встретиться с проблемой самопроизвольного срабатывания замка багажника, либо отсутствием реакции со стороны кнопки, отвечающей за его открытие. Связанно это с конструктивными просчетами при проектировании Chevrolet Cruze. Для устранения данной неполадки многие автовладельцы решаются на перенос кнопки открытия багажника в салон.

Проблемы с кнопкой открытия багажника на Шевроле Круз

Кнопка открытия багажника располагается с внешней стороны его крышки. Она находится в панели, на которой смонтированы плафоны подсветки номерного знака. В процессе эксплуатации происходит постоянное воздействие агрессивной внешней среды. В результате:

  • Контакты, расположенные внутри клавиши, окисляются. Кнопка перестает реагировать на попытки водителя открыть багажник.
  • Попадание воды вызывает самопроизвольное замыкание контактов. В результате крышка багажника открывается в любой момент без ведома водителя.

Неудачное расположение кнопки привело к тому, что многие автовладельцы Chevrolet Cruze относят ее к расходникам. Клавиша имеет большие проблемы с герметичностью узла, поэтому посещение автомойки может стать причиной выхода ее из строя.

Артикул и стоимость оригинальной кнопки открывания багажника на Шевроле Круз и ее аналогов

Оригинальная кнопка открытия багажника на седан Шевроле Круз идет в комплекте с плафонами подсветки и сопутствующей проводкой. Комплект имеет артикул 95107229. Его цена составляет более 2000 рублей. По этим причинам большинство автовладельцев ищут альтернативные варианты. Основными из них являются:

  • Покупка оригинальной кнопки с авторазборок. Так как узел достаточно ненадежен, найти работоспособную бывшую в употреблении клавишу весьма сложно. Ее установка может привести к тому, что багажник перестанет открываться через небольшой промежуток времени и замена потребуется повторно.
  • Приобретение изделия от сторонних производителей. В качестве аналога фирменной клавиши рекомендуется использовать кнопку от Opel, каталожный номер которой 9012141. Ее стоимость находится в пределах 500-600 рублей. Она имеет хорошую взаимозаменяемость с родным изделием.
  • Ремонт родной кнопки. В некоторых случаях удается восстановить работоспособность демонтированной клавиши, путем зачистки окислов и герметизации узла.

Требуемые инструменты

Для того, что бы выполнить демонтаж и монтаж кнопки открывания багажника, необходимы инструменты, приведенные в таблице ниже.

НаименованиеПримечание
Ключ«на 10»
ОтверткаС тонким плоским лезвием

Замена кнопки открывания багажника Шевроле Круз

Если кнопка открытия багажника не работает, то наиболее верным способом устранить сложившуюся ситуацию, является замена клавиши. Выполнить данную операцию не сложно своими руками, если следовать нижеприведенной инструкции.

  • Открыть багажник автомобиля при помощи ключа.
  • Вынуть 12 пластиковых клипс, фиксирующих обшивку.

  • Снять пластиковую защиту замка. Она расположена в торце крышки багажника.

  • Демонтировать обшивку крышки багажника.
  • Ключом «на 10» открутить крепление планки, на которую смонтированы кнопка открытия багажника и фонари подсветки номерного знака.

  • Отсоединить клеммную колодку.
  • Извлечь резиновый уплотнитель электропроводки в крышке багажника.
  • Снять планку. Она крепится при помощи двух пластиковых фиксаторов. Демонтаж удобно производить с помощью отвертки с плоским лезвием. Все действия должны быть аккуратными. В противном случае существует высокий риск повредить лакокрасочное покрытие.

  • Установить новый комплект или кнопку взамен демонтированных элементов. Опытные автовладельцы рекомендуют залить кнопку герметиком.

Ремонт кнопки открывания багажника

Если открывание багажника с брелка происходит нормально, но автомобиль не слушается нажатия кнопки, то помимо замены клавиши возможен ее ремонт. Для этого необходимо воспользоваться нижеизложенной инструкцией.

  • Демонтируется сама кнопка открытия крышки багажника.
  • При помощи отвертки или тупого ножа корпус клавиши требуется разобрать пополам, как на фото ниже.
  • Необходимо вытащить клавишу из корпуса. Она подлежит замене. Приобрести новую можно в любом магазине электроники.
  • Припаять два провода.
  • Зафиксировать кнопку в корпусе при помощи герметика.

Установка кнопки открытия багажника в салон

Некоторые автовладельцы, устав от того, что багажник не открывается, решаются на кардинальное устранение проблемы и монтируют кнопку непосредственно в салоне. Для того, чтобы не случилось ситуации, что крышка открылась самопроизвольно, рекомендуется обрезать провода идущие к кнопке, расположенной возле плафонов подсветки государственного номера.

Для того, чтобы установить клавишу управления багажником изнутри салона, необходимо следовать нижеизложенной инструкции.

  • Проконтролировать длину провода, приобретенной кнопки. Рекомендуется, чтобы клавиша имела не менее 2 метров проводки.

Что делать, если не работает кнопка, открывающая багажник Шевроле-Круз: как отремонтировать и поменять

Современные автомобили представляют собой сложную систему, которая состоит из десятков узлов и агрегатов, работающих в тяжелых условиях. Поэтому у каждой модели существует ряд типичных болезней, вызванных недочетами конструкции или качеством комплектующих. Опытные автомобилисты знают слабые места своего автомобиля и охотно делятся между собой подходящими способами устранения таких неисправностей. Применительно к Шевроле Круз одной из распространенных проблем является выход из строя кнопки открывания багажника.

Причины выхода кнопки из строя

Клавиша отпирания багажника Шевроле Круз расположена с внешней стороны крышки, на панели в которую вмонтированы плафоны освещения заднего номерного знака. Большинство владельцев седанов и хэтчбеков Круз давно отнесли эту деталь в разряд расходных материалов по причине ее частых поломок.

Основной причиной неисправности, как ни странно, является не износ или механические повреждения кнопки, а проблемы с герметичностью узла. Перепады температур, дождь, снег, наледь, а также моечные аппараты высокого давления вызывают окисление контактов разъема или самой клавиши, после чего багажник Шевроле Круз начинает открываться не с первого раза или вовсе перестает реагировать на нажатие кнопки.

Устранение неисправности

На основе опыта эксплуатации Шевроле Круз и обсуждений на профильных форумах определены три основных метода решения проблемы:

  • замена неисправной детали на новую;
  • ремонт и доработка вышедшей из строя клавиши;
  • установка альтернативной кнопки отпирания багажника из салона.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбирать конкретный способ рекомендуется на основе личных умений и возможностей.

Замена кнопки багажника Шевроле Круз

В этом случае понадобится новая деталь. К сожалению, оригинальная кнопка открывания багажника Шевроле Круз седан (артикул 95107229 по каталогу GM) поставляется только в сборе с фонарями подсветки номера и сопутствующей электропроводкой. Стоимость детали составляет более 2 тысяч рублей, что вряд ли обрадует большинство автовладельцев. Причем за эту немалую цену покупатель получит фирменную деталь от корейского поставщика Genuine, идентичную установленной на конвейере GM, а значит имеющую такие же проблемы с герметичностью. И нет никакой гарантии, что новая клавиша успешно переживет ближайшие заморозки и не откажет через несколько месяцев после установки.

Процедура замены

Порядок работ по замене кнопки открывания багажника Шевроле Круз седан следующий:

  • Багажник автомобиля открывается ключом;
  • С помощью подходящего приспособления вынимаются 12 пластиковых фиксаторов и демонтируется обшивка крышки багажника;
  • Снимается пластиковая защита механизма замка в торце крышки;
  • Ключом на 10 отвинчиваются четыре гайки крепления планки, на которой расположена кнопка открытия багажника и плафоны подсветки заднего номера;
  • Отсоединяется разъем электропроводки освещения номерного знака и извлекается резиновый уплотнитель проводки в крышке багажника;
  • Планка аккуратно поддевается снаружи плоским инструментом и снимается с двух пластиковых фиксаторов.
  • Кнопка открывания в сборе с двумя фонарями освещения номерного знака заменяются новым комплектом.

Инструкция о том, как поменять кнопку багажника на Шевроле Круз, приведена в следующем видео:

Ремонт и доработка вышедшей из строя кнопки багажника

Менее затратным решением будет восстановление работоспособности кнопки. Для этого деталь предварительно снимается с автомобиля рассмотренным выше способом. Кнопка багажника Шевроле Круз установлена в разборном корпусе, но для доступа к электронной начинке придется удалить резинообразный изоляционный материал, которым залита рабочая часть. В итоге чаще всего обнаруживаются сильно окисленные контакты, которые и являются причиной отказа.

Для того чтобы вытащить кнопку из корпуса, нужно срезать герметик по контуру и выдавить сам механизм из посадочного гнезда.

Подобрать деталь для замены несложно: подойдет любая клавиша без фиксации размером 12 на 12 мм и высотой от 4 до 8 мм. В качестве донора могут быть использованы лазерная указка или ненужный портативный FM-приемник. В магазинах радиодеталей и электронных компонентов можно найти специализированный влагозащищенный вариант подходящих габаритов. Также подобные детали широко представлены на различных торговых площадках в интернете.

Новая кнопка припаивается к соответствующим контактам, сажается на клей, после чего корпус собирается и изолируется герметиком. Если навыки самостоятельного обращения с паяльником недостаточны, подобную работу выполнят в любой точке по ремонту сотовых телефонов и бытовой техники за пару сотен рублей. После ремонта кнопка открывания багажника Шевроле Круз проверяется на работоспособность и устанавливается обратно на автомобиль.

Дополнительная кнопка открывания багажника в салоне

По какой-то причине производитель не реализовал на Шевроле Круз функцию открывания багажника с водительского места, что вызывает некоторое недоумение у автовладельцев. Для решения этой проблемы можно установить клавишу от другого автомобиля, но при всей функциональности такая деталь выглядит чужеродным элементом и портит интерьер салона.

В этом случае на помощь приходят решения китайской электронной промышленности. Специально для Шевроле Круз на ресурсах типа AliExpress можно заказать клавишу отпирания багажника в центральную консоль автомобиля. Преимущества данной детали заключаются в том, что она выполнена симметрично штатной кнопке центрального замка Шевроле Круз и оснащена подсветкой. Такая клавиша устанавливается вместо заглушки с правой стороны консоли.

Порядок установки и подключения дополнительной кнопки багажника следующий:

  • снимается чехол и рамка рычага кпп;
  • демонтируется окантовка центральной консоли, панель с воздуховодами и нижний отсек для мелочей;
  • откручивается крепеж панели управления отопителем;
  • панель снимается и переворачивается кнопками вниз;
  • с обратной стороны панели откручиваются два самореза и вынимается заглушка;
  • на ее место устанавливается кнопка с проводкой;
  • желтый провод от кнопки открывания багажника подключается к желтому проводу колодки клавиши центрального замка;
  • красный провод от кнопки соединяется с разъемом розового цвета, находящимся справа под центральной консолью со стороны пассажира (к желтому проводу с синей полосой );
  • черный провод (масса) подключается на корпус автомобиля.

Сборка производится в обратной последовательности.

Перестал открываться багажник — logbook Chevrolet Cruze Dag05 on DRIVE2

Перестал открываться багажник — logbook Chevrolet Cruze Dag05 on DRIVE2

Ремонт, замена кнопки багажника


Основной причиной неисправности, как ни странно, является не износ или механические повреждения кнопки, а проблемы с герметичностью узла.

Большой выбор багажников на крышу для Chevrolet Cruze по приятной цене.

Причины, из-за чего кнопка перестала работать, я так и не нашел. На фото новая кнопка, цена вопроса 1. Хочется надеяться, что вопрос с кнопкой открывания багажника решен навсегда и мне больше не придется к нему возвращаться.

Перепады температур, дождь, снег, наледь, а также моечные аппараты высокого давления вызывают окисление контактов разъема или самой клавиши, после чего багажник Шевроле Круз начинает открываться не с первого раза или вовсе перестает реагировать на нажатие кнопки. Разбирать не стал, а внешне никаких нагаров видно не .

Добавлю, что я дважды менял кнопку в сборе с проводами, герметизировал её, но итог всегда был печальным: В хетчбэках вроде такая же конструкция.

Что добавлю от себя: Я пробовал снять нижнюю часть кнопки, которая резинка и в которую заливался красный токопроводящий герметик, у меня она очень хорошо проклеена, снять так и не получилось. По желанию можно просто через верх залить без снятия. Все дырки желательно промазывать силиконом на кнопке, после первого ремонта абы как кнопка продержалась зиму, буквально неделю назад менял снова Запомните как стояла кнопка до, так как на ней есть выступ для нажатия, я потом так и не вспомнил как он правильно стоял.

Причины выхода кнопки из строя Клавиша отпирания багажника Шевроле Круз расположена с внешней стороны крышки, на панели в которую вмонтированы плафоны освещения заднего номерного знака. Большинство владельцев седанов и хэтчбеков Круз давно отнесли эту деталь в разряд расходных материалов по причине ее частых поломок.

Основной причиной неисправности, как ни странно, является не износ или механические повреждения кнопки, а проблемы с герметичностью узла. Перепады температур, дождь, снег, наледь, а также моечные аппараты высокого давления вызывают окисление контактов разъема или самой клавиши, после чего багажник Шевроле Круз начинает открываться не с первого раза или вовсе перестает реагировать на нажатие кнопки.

Устранение неисправности На основе опыта эксплуатации Шевроле Круз и обсуждений на профильных форумах определены три основных метода решения проблемы: Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбирать конкретный способ рекомендуется на основе личных умений и возможностей. Замена кнопки багажника Шевроле Круз В этом случае понадобится новая деталь.

К сожалению, оригинальная кнопка открывания багажника Шевроле Круз седан артикул по каталогу GM поставляется только в сборе с фонарями подсветки номера и сопутствующей электропроводкой.

Стоимость детали составляет более 2 тысяч рублей, что вряд ли обрадует большинство автовладельцев. Причем за эту немалую цену покупатель получит фирменную деталь от корейского поставщика Genuine, идентичную установленной на конвейере GM, а значит имеющую такие же проблемы с герметичностью.

Разбирать не стал, а внешне никаких нагаров видно не было. Может быть что-то внутри отвалилось. Хотя, это уже не так и важно, главное, чтобы новая кнопка работала.

Я присоединил к ней провода штатной кнопки и крышку для изоляции приклеил к крышке от пластиковой бутылки. Сам бы я до этого не догадался, мне подсказали опытные крузоводы, которые сидят на форуме и всегда готовы помочь незадачливым автомобилистам, вроде меня. Опытные автовладельцы рекомендуют залить кнопку герметиком.

Корпус кнопки залитый силиконовым герметиком Ремонт кнопки открывания багажника Если открывание багажника с брелка происходит нормально, но автомобиль не слушается нажатия кнопки, то помимо замены клавиши возможен ее ремонт.

Для этого необходимо воспользоваться нижеизложенной инструкцией. Демонтируется сама кнопка открытия крышки багажника. При помощи отвертки или тупого ножа корпус клавиши требуется разобрать пополам, как на фото ниже.

Восстановление кнопки багажника Шевроле Круз своими руками

Разобранная кнопка Необходимо вытащить клавишу из корпуса. Приобрести новую можно в любом магазине электроники.

Chevrolet CRUZE 2012 Нарушение функционирования привода замка багажника

Cruze

Chevrolet CRUZE 2012 Нарушение функционирования привода замка багажника

Указания по диагностике

Перед тем, как начать диагностику, см. Проверка диагностической системы — Автомобиль .
Обзор процедуры диагностики см. в Диагностика на основе стратегического подхода .
В Диагностика — Процедурные инструкции приводятся общие сведения о каждой категории диагностики.

Диагностическая информация о неисправности

Замыкание на массу

Замыкание на напряжение питания

Цепь B+ реле открытия крышки багажника

Сигнал открывания выключателя задней запирающей ручки

Управление выключением электродвигателя стеклоподъемников/багажника

Управление замком двери багажного отсека

Масса переключателя отпирания крышки багажного отделения

Масса защелки двери заднего отсека

Заземление реле открытия крышки багажника

1. Нарушение работы переключателя отпирания крышки багажного отделения

2. Неисправность фиксатора крышки багажного отделения

Описание цепи/системы

Модуль управления кузовным оборудованием (BCM) подает опорное напряжение на переключатель отпирания крышки багажного отделения по сигнальной цепи переключателя открывания. При нажатии переключателя отпирания крышки багажного отделения сигнальная цепь переключателя открывания замыкается на массу через цепь заземления переключателя отпирания крышки багажного отделения и в модуле BCM снижается опорное напряжение. В ответ модуль BCM подает положительное напряжение аккумулятора на цепь управления реле отпирания крышки багажного отделения, которая вызывает возбуждение стороны реле с катушкой. Затем сторона переключателя реле отпирания крышки багажного отделения замыкается, подавая положительное напряжение аккумулятора через реле и цепь управления защелкой крышки багажного отделения, приводя в действие защелку, чтобы можно было перевести крышку багажника в открытое положение.

Справочная информация

Указатель схем

Системы отпирания, схемы

Указатель видов разъемов

Разъемы компонентов Виды на торцы

Описание и работа

Багажник, описание и эксплуатация

Справочная информация по электрооборудованию
Проверка цепи
Ремонт разъемов
Проверка на непостоянные неисправности и слабый контакт
Ремонт электропроводки
Диагностический прибор, Ссылка

См. информацию о диагностическом приборе в Модуль управления Справочные сведения

Проверка цепи/системы

  1. При включенном зажигании по диагностическому прибору наблюдайте за состоянием параметра «Trunk Lid/Liftglass Exterior Unlatch Switch» («Наружный переключатель открывания крышки багажника/подъемного стекла») при нажатии и отпускании наружного переключателя крышки багажника S58A. Значение параметра должно быть «Inactive» («Неактивно») и должно измениться на «Active» при нажатии переключателя.
Если это значение не меняется обратитесь к разделу «Не работает переключатель открывания багажника».

Подайте с диагностического прибора команду «UNLATCH» («ОТКРЫТЬ») на защелку крышки багажника M40. Защелка M40 крышки заднего отсека должна открывать крышку багажника.

Если защелка крышки багажника M40 не открывает крышку, см. «Не работает исполнительный механизм открывания».

Тестирование цепи/системы

Не работает переключатель открывания багажника
  1. При выключенном зажигании отсоедините линейный соединитель X920 от жгута проводов лампы подсветки заднего номерного знака.
  2. Убедитесь, что сопротивление между клеммой 3 цепи заземления и заземлением составляет менее 5 Ω.
Если параметр превышает указанный диапазон, проверить на наличие обрыва/высокого сопротивления в цепи заземления.

Включить зажигание, убедиться в том, что параметр диагностического прибора Trunk Lid/Liftgate Window Exterior Unlatch Switch («Переключатель наружного механизма, разблокирующего прозрачную перегородку/крышку багажника») имеет значение Inactive («Неактивно»).

Если значение меньше указанного, проверить клемму 4 сигнальной цепи на замыкание на массу. Если цепь нормально проходит проверку, заменить К9 ВCM.

Установите перемычку с предохранителем 3 A между клеммой 4 сигнальной цепи и клеммой 3 цепи заземления. Убедиться в том, что параметр диагностического прибора Trunk Lid/Liftgate Window Exterior Unlatch Switch («Переключатель наружного механизма, разблокирующего прозрачную перегородку/крышку багажника») имеет значение Active («Активно»).

Если значение не соответствует указанному, проверить на наличие замыкания сигнальной цепи на источник питания или на обрыв/высокое сопротивление. Если цепь нормально проходит проверку, заменить К9 ВCM.

Если проверка показала нормальную работу всех цепей, проверьте либо замените жгут проводов задней лампы освещения номерного знака.

Не работает исполнительный механизм открывания
  1. При выключенном зажигании на 10 минут отсоедините реле открытия крышки багажника KR95B.
  2. Убедитесь, что сопротивление между клеммой 3 цепи заземления и заземлением составляет менее 10 Ω.
Если параметр больше указанного диапазона, проверьте отсутствие обрыва/высокого сопротивления.

Включить зажигание, убедиться в том, что контрольная лампа не загорается между клеммой 4 цепи управления и массой.

Если контрольная лампа загорается, проверить цепь управления на замыкание на источник питания.

Убедиться в том, что контрольная лампа загорается между клеммой 5 цепи «В+» и массой.

Если контрольная лампа не загорается, проверить цепь «B+» на замыкание на массу или обрыв/высокое сопротивление. Если по результатам тестирования цепи неисправность не выявлена, а предохранитель цепи B+ перегорел, проверьте клемму 4 цепи управления на предмет замыкания на массу. Если все цепи исправны, проверьте или замените реле открытия крышки заднего отсека KR95B.

Выключите зажигание, отсоедините жгутовый разъем в M40 защелке крышки багажника. Убедитесь, что сопротивление между клеммой 2 цепи заземления и заземлением составляет менее 10 Ом.

Если параметр превышает указанный диапазон, проверить на наличие обрыва/высокого сопротивления в цепи заземления.

Подсоединить жгутовой разъем в M40 защелки двери заднего отсека. Зажигание включено, присоединить плавкую перемычку 10 А между клеммой 5 цепи B+ и клеммой 4 цепи управления. Убедитесь, что защелка двери заднего отсека М40 активирована.

Если замок крышки заднего отсека М40 не активируется, проверьте наличие размыкания/высокого сопротивления в цепи управления. Если все цепи исправны, проверьте или замените реле открытия крышки заднего отсека М40 .

Подключить контрольную лампу между клеммой 1 цепи управления и клеммой 3 цепи массы. Подайте с диагностического прибора команду «UNLATCH» («ОТКРЫТЬ») на защелку крышки багажника M40. Контрольная лампа должна включаться во время команды «UNLATCH» («ОТКРЫТЬ»).

Если контрольная лампа всегда включена, проверить цепь управления на замыкание на источник питания. Если цепь нормально проходит проверку, заменить К9 ВCM.
Если контрольная лампа никогда не горит, проверить цепь управления на замыкание на массу или обрыв/высокое сопротивление. Если цепь нормально проходит проверку, заменить К9 ВCM.

Если все цепи исправны, проверьте или замените реле открытия крышки заднего отсека KR95B.

Проверка компонентов

Проверка реле
  1. При выключенном зажигании отсоедините реле открытия крышки багажника KR95B.
  2. Убедитесь, что сопротивление между клеммами 1 и 2 составляет 60-180 Ω.
Если параметры выходят за пределы указанного диапазона, замените реле открытия крышки заднего отсека KR95B.

Проверьте на наличие бесконечного сопротивления между следующими клеммами:

3 и 2
3 и 5
3 и 1
1 и 5
Если значение находится за пределами нормы, замените реле открытия крышки заднего отсека KR95B.

Установите плавкую проволочную перемычку 5А между клеммами реле 2 и 12В. Установите проволочную перемычку между клеммой реле 1 и заземлением. Проверить наличие сопротивления менее 2 Ω между клеммами 3 и 5.

Если значение выше указанного диапазона, замените реле открытия крышки заднего отсека KR95B.
Защелка двери заднего отсека
  1. Выключите зажигание, отсоедините жгутовой разъем в M40 защелке крышки багажника.
  2. Установить плавкую перемычку на 10 А между клеммой 1 цепи управления и 12 В. Кратковременно установить проволочную перемычку между клеммой 2 цепи массы и массой. Убедитесь, что защелка М40 двери заднего отсека включается.
Если защелка функционирует не как положено, замените защелку двери заднего отсека M40.
Переключатель открывания багажника
  1. При выключенном зажигании отсоедините линейный соединитель X920 от жгута проводов лампы подсветки заднего номерного знака.
  2. Установив переключатель в разомкнутое положение, убедитесь, что сопротивление между клеммой 4 сигнальной цепи и клеммой цепи заземления 3 бесконечно велико.
Если значение не соответствует указанному, замените жгут проводов задней лампы освещения номерного знака.

Проверить сопротивление менее 2 Ом между клеммой 4 сигнальной цепи и клеммой цепи заземления 3, установив переключатель в положение «замкнуто».

Если значение превышает указанный диапазон, замените жгут проводов задней лампы освещения номерного знака.

Указания по ремонту

После диагностики выполнить Диагностическое подтверждение выполненных ремонтных работ .

Замена кнопки багажника на Шевроле Круз

Отказалась у меня работать кнопка открывания крышки багажника, нужно было срочно решать проблему. У читал на форумах и сайтах, что эту кнопку можно отремонтировать, но мне не хотелось с этим возиться. Гораздо проще купить новую. Этим я сейчас буду заниматься, заодно и вам расскажу процедуру, может кому поможет.

Из инструментов готовим отвертку плоскую, рожковый ключ на 10, ножик, малярный скотч, холодная сварка либо клеевой пистолет, пробка от пластиковой бутылки, сама кнопка, а еще бумага, чтобы случайно краску не поцарапать. Кстати, кнопка стоит совсем недорого, всего 30 рублей, так что не вижу смысл ремонтировать, если конечно не лень в магазин ехать.

Не думайте, что я побежал к официальному дилеру с просьбой продать мне кнопку. Они там заломят такую цену, что проще будет новую машину взять, да и ждать кнопку полгода не хочется. Я имею в виду кнопку от любого автомобиля, в мое случае я позаимствовал от вазовской «десятки». Теперь перейдем к замене. Удаляем пластиковые клипсы крепления накладки в багажном отделении, отворачиваем болт крепления внешней накладки и кнопки, убираем накладку.

Далее срезаем штатную кнопку. Причины, из-за чего кнопка перестала работать, я так и не нашел. Разбирать не стал, а внешне никаких нагаров видно не было. Может быть что-то внутри отвалилось. Хотя, это уже не так и важно, главное, чтобы новая кнопка работала. Я присоединил к ней провода штатной кнопки и крышку для изоляции приклеил к крышке от пластиковой бутылки.

Сам бы я до этого не догадался, мне подсказали опытные крузоводы, которые сидят на форуме и всегда готовы помочь незадачливым автомобилистам, вроде меня. Да, действительно, в место установки кнопки легко может попадать вода и она, скорее всего, туда попадала и может быть из-за этого штатная кнопка и перестала работать. Теперь влага сюда поступать не будет.

Хочется надеяться, что вопрос с кнопкой открывания багажника решен навсегда и мне больше не придется к нему возвращаться.

Но я пропустил финальный этап. Кнопку внутрь крышки мы приклеили, после этого производим сборку в обратной последовательности.

Замена кнопки багажника Шевроле Круз (Chevrolet Cruze) Chevrolet Cruze

отвертка шлецевая , ключ рожковый если не путаю на 10, нож, молярный скоч газеты(бумага) чтоб краску не поцарапать, холодная сварка или клеящий пистолет, пробка от 1,5 л бутылки и самое главное кнопка(30р) (Почти любая, можно использовать от 10-ки) Родной каталожный номер: 95 233 777.

снимаем клипсы убираем накладку в багажнике, откручиваем болты шаружней накладки подсветки номера и кнопки сдергиваем накладку

вырезаем старую кнопку

прикручиваем контакты к новой и заклеиваем для изоляции крышку от 1,5л вырезаем под размер старой кнопки.

вставляем и вклеиваем новую кнопочку. собираем все в обратном порядке.


Отправьте страницу себе или другу, чтобы не потерять

Не нашли ответ на вопрос?
Воспользуйтесь поиском по сайту, на сайте с 2007 года пишут настоящие мастера. Опубликовано более миллиона сообщений, вероятно там есть решение вашей проблемы!

Приветствую! Меня зовут
Михаил, хочу высказать свою благодраность Вам и вашему сайту.

Благодаря вам самостоятельно удалось вывести царапины, которые поставила жена на парковке.

Началось все с того, что моя жена сдала на права и стала частенько брать мою машину, чтобы доехать до ближайшего торгового центра. Ничего не предвещало беды, но в один день она со слезами на глазах сказала, что теранулась на парковке о какой-то столб. Я до сих пор не понимаю, как это нужно было умудриться сделать, но у женщин все возможно, сами понимаете)) Царапина была достаточно глубокая, а денег и времени чтобы заморачиваться с покраской не было. По-этому на царапину я просто забил.

Неделю назад наткнулся у вас на блог Артема Шевченко, который в своей статье рассказал, как избавиться от царапин за 10 мин.. Сначала не поверил, но все же решил попробовать и ничуть не пожалел. Способ сработал на все 100, от царапины не осталось и следа, вот прямо вообще ничего не видно ни под каким углом.

В вобщем сохраню интригу, для тех кто хочет быстро избавитьвиться от цапапин, заходите и читайте статью у Темы в блоге, гарантирую, вы не пожалеете.

Восстановление кнопки багажника Шевроле Круз своими руками — Смотреть видео бесплатно онлайн


Проконтролировать длину провода, приобретенной кнопки.

Кнопка багажника Chevrolet Cruze в салон


Сама ручка Хёндэ, номер S Ручка закрывания Подробных отчетов на драйве куча, требуется докупить два болта M6x40, 4 большие шайбы, 2 маленькие и 8 гаек. Снятый разобранный корпус кнопки, подготовленный для ремонта. Перед обратной установкой обшивки нужно в chevrolet cruze замена кнопки багажника порядке проверить работоспособность установленного механизма не только клавиши багажника, но и подсветки номера.

Открывание багажника Chevrolet Cruze. С тонким плоским лезвием. Замена кнопки открывания багажника Шевроле Круз. Читать…

В магазинах радиодеталей и электронных компонентов можно найти специализированный влагозащищенный вариант подходящих габаритов. Преимущества данной детали заключаются в том, что она выполнена симметрично штатной кнопке центрального замка Шевроле Круз и оснащена подсветкой.

К сожалению, оригинальная кнопка открывания багажника Шевроле Круз седан артикул по каталогу GM поставляется только в сборе с фонарями подсветки номера и сопутствующей электропроводкой. Корпус кнопки залитый силиконовым герметиком Ремонт chevrolet cruze замена кнопки багажника открывания багажника Если открывание багажника с брелка происходит нормально, но автомобиль не слушается нажатия кнопки, то помимо замены клавиши возможен ее ремонт. Ремонт и доработка вышедшей из строя кнопки багажника Менее затратным решением будет восстановление работоспособности кнопки.

Каждый из этих вариантов имеет свои преимущества и недостатки, поэтому выбирать конкретный способ рекомендуется на основе личных умений и возможностей. Замена кнопки багажника Шевроле Круз В этом случае понадобится новая деталь. К сожалению, оригинальная кнопка открывания багажника Шевроле Круз седан артикул по каталогу GM поставляется только в сборе с фонарями подсветки номера и сопутствующей электропроводкой.

Причины выхода кнопки из строя

Стоимость детали составляет более 2 тысяч рублей, что вряд ли обрадует большинство автовладельцев. Причем за эту немалую цену покупатель получит фирменную деталь от корейского поставщика Genuine, идентичную установленной на конвейере GM, а значит имеющую такие же проблемы с герметичностью. И нет никакой гарантии, что новая клавиша успешно переживет ближайшие заморозки и не откажет через несколько месяцев после установки.

В большинстве случаев попытки дополнительно защитить механизм стандартной клавиши от попадания влаги с помощью герметиков или эпоксидного клея не дают долговременного эффекта. Процедура замены Порядок работ по замене кнопки открывания багажника Шевроле Круз седан следующий: Багажник автомобиля открывается ключом; С помощью подходящего приспособления вынимаются 12 пластиковых фиксаторов и демонтируется обшивка крышки багажника; Снимается пластиковая защита механизма замка в торце крышки; Ключом на 10 отвинчиваются четыре гайки крепления планки, на которой расположена кнопка открытия багажника и плафоны подсветки заднего номера; Отсоединяется разъем электропроводки освещения номерного знака и извлекается резиновый уплотнитель проводки в крышке багажника; Планка аккуратно поддевается снаружи плоским инструментом и снимается с двух пластиковых фиксаторов.

Кнопка открывания в сборе с двумя фонарями освещения номерного знака заменяются новым комплектом.

Она расположена в торце крышки багажника. Снятие декоративного чехла замка Демонтировать обшивку крышки багажника.

Извлечь резиновый уплотнитель электропроводки в крышке багажника. Она крепится при помощи двух пластиковых фиксаторов. Демонтаж удобно производить с помощью отвертки с плоским лезвием.

Кнопка открывания багажника от Cruze на Chevrolet Cobalt

Все действия должны быть аккуратными. В противном случае существует высокий риск повредить лакокрасочное покрытие.

Они там заломят такую цену, что проще будет новую машину взять, да и ждать кнопку полгода не хочется. Я имею в виду кнопку от любого автомобиля, в мое случае я позаимствовал от вазовской «десятки».

Теперь перейдем к замене. Удаляем пластиковые клипсы крепления накладки в багажном отделении, отворачиваем болт крепления внешней накладки и кнопки, убираем накладку.

Далее срезаем штатную кнопку. Кнопка синего цвета — это то самое слабое звено из-за которого сыр-бор. Извлекается из посадочного места с помощью острого ножа путем срезания герметика и выковыривания выталкивания снизу самой кнопки.

На фото новая кнопка, цена вопроса 1.

Chevrolet Cruze 2010, 109 л. с. — самостоятельный ремонт

Найти на электрорынках и в интернете данное изделие не сложно. В Минске покупал в магазине БелЧип на Л. Конструкция корпуса, куда она вставляется, позволяет использовать кнопку и с большей высотой, но как по мне, удобнее около 4мм, 7 ставится в уровень с посадочным гнездом и ее необходимо проклеивать по периметру, чтобы не выпадала.

  • БМВ Е Проверка уровня жидкости системы гидроусиления руля. BMW 5-ая серия E39
  • Ремонт рулевой рейки — Белорусский клуб любителей Опель Вектра & | Belarus Vectra Team
  • детонация на м50 — BMWLAND

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
