Блок предохранителей под капотом Шевроле Круз

Расположение предохранителей, плавких вставок, реле и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Лампы фар, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в моторном отсеке (рис. 10.1, крышка монтажного блока снята), Назначение предохранителей и реле в монтажном блоке, расположенном в моторном отсеке, указано в табл. 10.1. Кроме того, предохранители расположены в монтажном блоке, расположенном в салоне автомобиля, в панели приборов с левой стороны (рис. 10.2). Цепи, защищаемые этими предохранителями, приведены в табл. 10.2.

Примечание: В зависимости от модификации автомобиля расположение предохранителей и реле в монтажных блоках может другим. Порядок нумерации при этом сохраняется прежним. Описание цепей, защищаемых предохранителями, можно найти в руководстве по эксплуатации, прилагаемом к автомобилю.

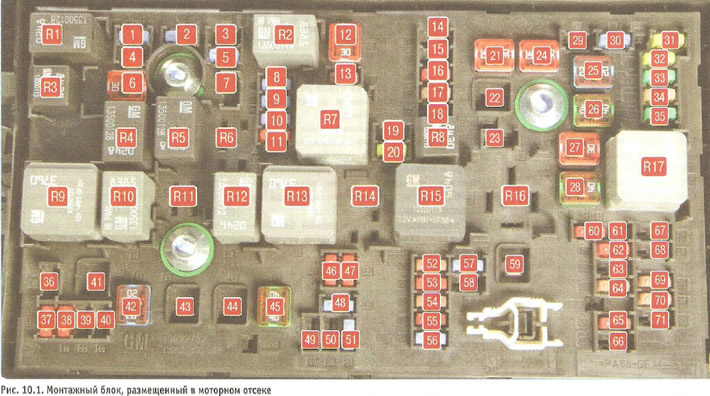

Таблица 10.1. Назначение предохранителей, плавких вставок и реле в монтажном блоке, расположенном в моторном отсеке

Номер предохранителя/релеСила тока, АЗащищаемая цепь
Предохранители
115Блок управления коробкой передач
215Блок управления двигателем
3Не используется
410Электромагнитный воздушный клапан адсорбера
515Зажигание
7Не используется
815Система впрыска топлива
915Система впрыска топлива, система зажигания
1015Блок управления двигателем
1110Датчик концентрации кислорода
137,5Электромагнитный клапан адсорбера
14Не используется
1520Очиститель заднего стекла
167,5Зажигание, датчик качества воздуха в салоне
(система кондиционирования)
175Зажигание, подушка безопасности
1810Датчик положения дроссельной заслонки
19Не используется
2020Топливный насос
22, 23,29Не используется
3015ABS
3120Блок управления кузовным оборудованием
3220То же
3330Обогрев передних сидений
3425Люк крыши
3530Аудиосистема
36Не используется
3710Правая фара дальнего света
3810Левая фара дальнего света
39,40Не используется
4610Вентилятор системы охлаждения
4710Датчик концентрации кислорода
4815Противотуманные фары
49,50Не используется
5115Звуковой сигнал
5215Приборная панель
5310Электрохромное зеркало
545Выключатель световых приборов,
управление световыми приборами
557,5Складывание зеркал
5615Омыватель ветрового стекла
5715Замок рулевой колонки
58Не используется
607,5Обогреватель зеркала
617,5Обогреватель зеркала
6210Состояние воздуха
637,5Датчик заднего стекла
645Датчик качества воздуха
657,5Задние противотуманные фары
6615Омыватель заднего стекла
6720Блок управления подачей топлива
68Не используется
695Датчик напряжения аккумуляторной батареи
705Датчик дождя
71Не используется
Плавкие вставки
630Очиститель ветрового стекла
1230Тяговое реле стартера
2130Задние электрические стеклоподъемники
22Не используется
2430Передние электрические стеклоподъемники
2520Вакуумный насос с электронным управлением
2640ABS
2730Система управления электронным ключом
2840Обогрев заднего стекла
41Не используется
4240/30/20Вентилятор системы охлаждения двигателя
43,44Не используется
4540Вентилятор системы охлаждения двигателя
5930Нагреватель дизельного топлива
Реле
R1Муфта привода компрессора кондиционера
R2Тяговое реле стартера
R3Вентилятор системы охлаждения двигателя (К7)
R4Реле режима (скорости) работы передних стеклоочистителей
R5Передние стеклоочистители
R6Не используется
R7Плавное реле системы управления двигателем
R8Топливный насос
R9Вентилятор системы охлаждения двигателя (К2)
R10Вентилятор системы охлаждения двигателя (К3)
R11Не используется
R12Вентилятор системы охлаждения двигателя (К3)
R13Вентилятор системы охлаждения двигателя (К1)
R14Не используется
R15Зажигание
R16Система предпускового подогрева (дизель)
R17Обогрев наружных зеркал заднего вида

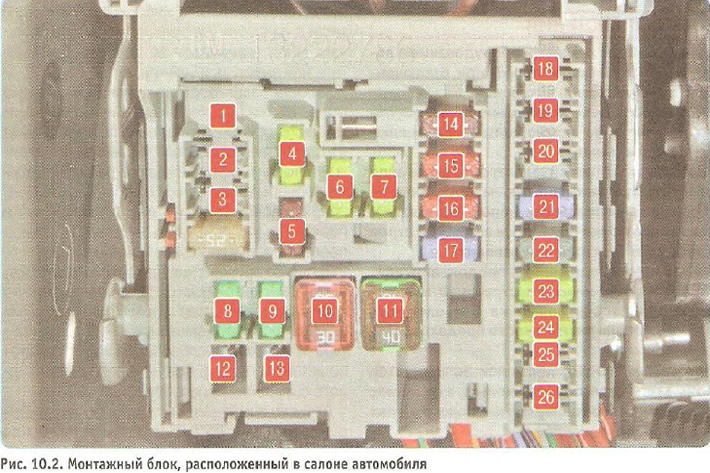

Таблица 10.2. Назначение предохранителей и плавких вставок в монтажном блоке, расположенном в салоне автомобиля

Номер плавкой вставки/предохранителяСила тока, АЗащищаемая цепь
Предохранители
110Информационно развлекательная система, телефон с функцией громкой связи
2Не используется
325Блок управления кузовным оборудованием
420Информационно-развлекательная система
57,5Информационный дисплей, система помощи при парковке
620Прикуриватель
720Штепсельная розетка
830Блок управления кузовным оборудованием
930Блок управления кузовным оборудованием
145Диагностический разъем
1510Подушка безопасности
1610Центральный замок, задняя дверь багажного отделения
1715Кондиционер
18Не используется
195Рычаг переключения передач
20Не используется
2115Приборы
222Зажигание, система управления электронным ключом
2320Блок управления кузовным оборудованием
2420Блок управления кузовным оборудованием
2520Замок рулевой колонки
26Не используется
Плавкие вставки
1030Блок управления кузовным оборудованием
1140Электровентилятор системы отопления и кондиционирования салона
12Не используется
1325Подогрев сидений

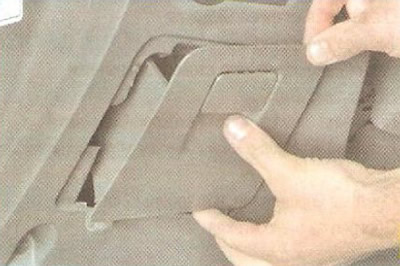

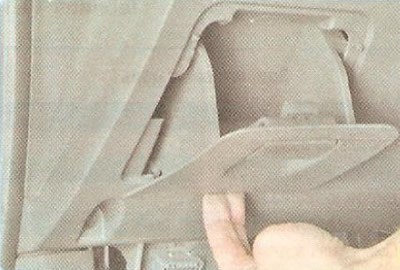

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, откройте вещевой ящик для мелких предметов, потяните ящик вверх.

2. . и выведите нижнюю часть вещевого ящика из упоров в панели.

3. Извлеките вещевой ящик для получения доступа к монтажному блоку предохранителей, расположенному в салоне.

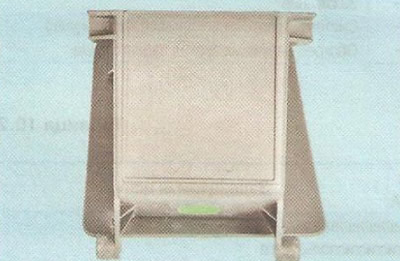

Примечание: На внутреннюю сторону ящика нанесена схема расположения предохранителей.

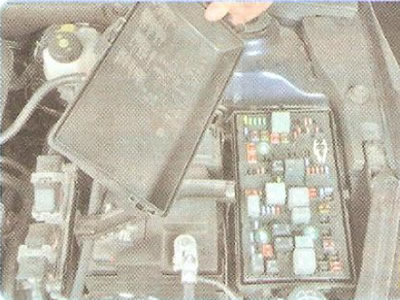

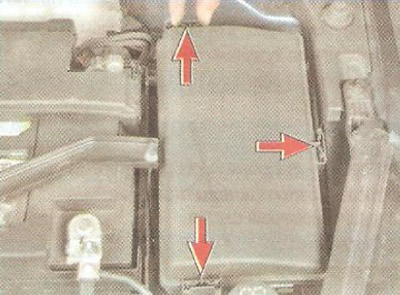

4. Для получения доступа к монтажному блоку предохранителей, расположенному в моторном отсеке, отожмите три фиксатора крышки монтажного блока.

5. . и снимите крышку.

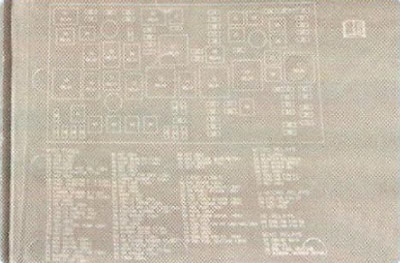

Примечания: На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в моторном отсеке, нанесена схема расположения реле, предохранителей и плавких вставок.

В монтажном блоке закреплен пинцет для извлечения предохранителей из монтажных блоков.

6. Прежде чем заменить перегоревший предохранитель. выясните причину перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2 цепи, которые защищает данный предохранитель. Если новый предохранитель опять перегорает через короткое время, следует проверить электрооборудование в сервисном центре.

Маркировка предохранителей

ЦветСила тока, А
Светло-коричневый5
Коричневый7,5
Красный10
Синий15
Желтый20
Белый’или прозрачный25
Зеленый30
Оранжевый40

Предупреждение: Не заменяйте сгоревшие предохранители перемычками или предохранителями, рассчитанными на другую силу тока, — это может привести к повреждению электрических цепей и оборудования и даже к пожару.

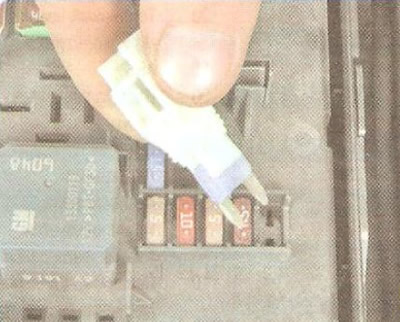

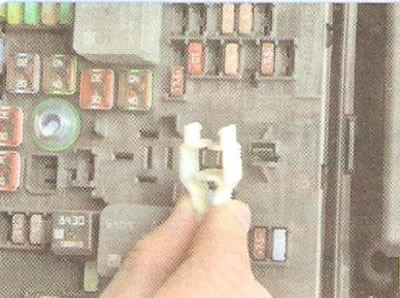

7. Зацепите пинцетом предохранитель.

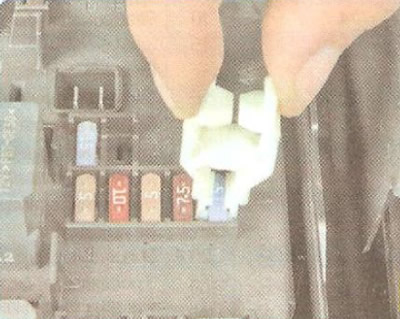

8. . и вытяните его из контактного разъема.

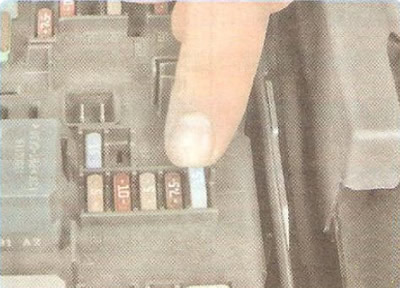

9. Установите в контактный разъем новый предохранитель того же номинала, что и снятый.

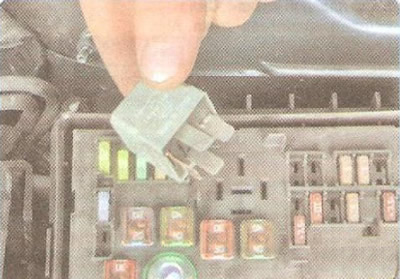

10. При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону, и установите новое.

11. Плавкие вставки заменяйте аналогично замене реле.

Предохранители Chevrolet Cruze

Предохранители предназначены для разрушения, поскольку они предотвращают перегрузку всей системы. Они являются благородными жертвами электрического мира.

  1. Найдите панель предохранителей вашего автомобиля. Возможно, вам потребуется разобрать руководство пользователя, но их обычно можно найти под рулевым колесом. Также имеет смысл заглянуть под капот.
  2. Необходимо снять крышку панели предохранителей шевроле круз. Внутри вы увидите ряд цветов и чисел, которые обозначают разные силы тока, в то время как диаграмма (обычно на обратной стороне обложки) покажет, на что каждый плавкий предохранитель действует в вашем автомобиле.
  3. Найдите предохранитель который перегорает. Если элемент выбило, внутренняя часть обычно будет черной или металлическая нить может быть сломана. Если темно, вам может понадобиться фонарик, чтобы сделать это быстрее.
  4. Достаем сломанный предохранитель, если известна его точная распиновка. Вы можете использовать различные инструменты, чтобы извлечь перегоревший предохранитель. Предохранители могут легко ломаться, и сломанный предохранитель намного сложнее вытащить, чем полностью неповрежденный.
  5. Вставьте новый, заменяющий плавкий предохранитель (или запасные предохранители) правильной силы тока — обратите внимание на панель плавкого предохранителя и руководство пользователя. Использование предохранителя неправильной силы тока может вызвать серьезные проблемы в схеме.
  6. Храните несколько дополнительных плавких предохранителей различной силы. В пробке вы всегда можете извлечь предохранитель из менее используемой функции с той же силой тока и использовать ее для чего-то более насущного, но это всего лишь временное решение. Например, если плавкий предохранитель для ваших стеклоподъемников перегорает, и в прогнозе нет дождя, заберите рабочий предохранитель, выделенный для заднего стекла, и используйте его для стеклоподъемников. Просто дважды проверьте, что силы тока для каждого из них одинаковы.
  7. Запустите зажигание, чтобы проверить, окупилась ли успехом ваша работа.
  8. Если тот же самый плавкий предохранитель выйдет со строя, вскоре после замены или вообще не сработает, возможно, настало время для поездки к механику для диагностики.

Монтажный блок под капотом

Номера и расшифровка

1Модуль отвечающий за коробку передач (электромагнитный клапан-регулятор).
2Элемент контроля работы двигателя.
3
4Вентиляционный соленоид канистры.
5Процесс зажигания.
6Работа передних стеклоочистителей.
7
8Ввод топлива в двигатель.
9Введение топлива в систему зажигания.
10Элемент контроля мотора.
11Датчик кислорода.
12Соленоид стартера в форме реле.
13Канистровый соленоид вентиляции.
14
15Элемент отвечает за стеклоочиститель заднего стекла.
16Датчик проверяющий качество воздуха.
17Работа подушки безопасности.
18Элемент контроля топлива.
19
20Элемент отвечающий за топливный насос.
21Стеклоподъёмники заднего стекла.
22
23
24Стеклоподъемники переднего вида.
25Насос вакуумный, электронный.
26Абс
27Систем ключей электронного типа.
28Элемент подогрева для заднего стекла.
29
30Элемент для подогрева лобового стекла.
31Элемент контроля тела.
32Модуль контроля телом.
33Подогрев водительского и переднего кресел.
34Люк в автомобильной крыше.
35Усилитель и информационная система для пассажиров.
36
37Элемент предохранителя правой фары дальнего и ближнего освещения.
38Левый элемент фары ближнего света .
39
40
41
42Реле низких оборотов вентилятора охлаждения.
43
44
45Вентилятор.
46Нагнетатель.
47Лямбда-зонд.
48Элементы противотуманных фар
49
50
51рожок
52Приборная доска
53Предохранительный элемент F53UA 10A A10 Зеркало заднего вида в салоне(DD8), M29L Исполнительный аппарат корректора света фар — левый (TR6), M29R Элемент корректора света фар — правый
54Выключатель подсветки , Управление освещением
55Выключатель зеркала, заднего осмотра
56Элементы омывателя стекла
57Блок рулевой колонки
58
59Подогревания дизельного горючего
60Зеркальное отопление
61Зеркальное отопление
62Элемент кондиционера воздуха
63Датчик для тылового стекла
64Датчик анализа воздуха
65Противотуманные огни
66Задняя шайба
67Элемент контроля топливной системой
68
69Датчик напряжения батареи
70Датчик дождя
71

Блок предохранителей панели приборов

Компоненты блока предохранителей находятся за отсеком для хранения на приборной панели (в салоне).

Число и схема:

1Информационно-развлекательный модуль, средства громкой связи.
2Преобразователь тока (постоянный / переменный).
3Модуль контроля кузова.
4Информационно-развлекательная система.
5Информационный экран, эхолот.
6Элемент прикуривателя.
7Розетка автомобиля.
8Элемент контроля кузова.
9Элемент контроля кузовом.
10Элемент контроля кузовом.
11Нагнетатель воздуха, внутренний.
12
13Детали подогрева сидений в салоне.
14Разъем для диагностики.
15Подушка воздушная
16Задняя дверь, кнопки багажника авто, центральный замок.
17Модуль кондиционирования.
18трейлер.
19Рычаг управления передачами.
20Датчик элемента питания.
21инструмент.
22На позиции стоят электронные ключи.
23Элемент контроля телом.
24Элемент контроля телом.
25Блокировка рулевой колонки.
26Задняя розетка.
Читать еще:  Шевроле Круз замена сальника привода

Рассмотрены автомобили Шевроле круз 1.6 1.8 с 2006, 2007, 2008, 2009, 2010, 2011 года. Также актуальный данный для 2012, 2013 годов выпуска.

Указанные ниже описания реле относятся к необслуживаемым элементам печатной платы (ПП):

  1. KR3 Реле звукового сигнала
  2. Предохранитель F51UA – моторчика насоса омывателя.
  3. Реле передних противотуманных фар.
  4. Реле дальнего света фар.

Во время работы машины, есть шанс, что один из предохранителей в вашем автомобиле выйдет из строя. Когда это происходит, результаты обычно не создают кризис, но это означает, что что-то на автомобиле больше не работает. Скорее всего, то, что перестанет работать на вашем автомобиле, будет относительно незначительным. Например, это могут быть резервные огни, сигнал поворотников, высокоскоростная настройка вентилятора обогрева системы печки, климат-контроля, радио или даже внутренние освещение. В любом случае, если предохранитель сработает, устройство, о котором идет речь, не будет работать.

Для внешнего (ближнего и дальнего) или внутреннего освещения вероятность наличия предохранителя является причиной сбоя. Фактически, для любого отдельного элемента или системы в транспортном средстве, вероятность того, что предохранитель станет причиной электрического сбоя, достаточно высока. В большинстве случаев это должно быть первое, что водитель должен проверить.

Если устройство или система автомобиля не работает, и подозрения падают на предохранитель, первым шагом является просмотр руководства пользователя. Руководство поможет вам найти блок предохранителей и раскрыть, как получить к нему доступ. На старых автомобилях коробка обычно получала расположение под краном, слева от педали тормоза или рядом с педалью стояночного тормоза. Парктроника шевроле круз может встречаться при покупке максимальной комплектации, в противном случае ее придется покупать отдельно. Стоит отметить, что при использовании корректора фары при ошибках в работе также требуется проверка системы и различных предохранителей.

Chevrolet Cruze предохранители и реле

Chevrolet Cruze официально появился на российском рынке в 2009 году. Хотя его продажи во всем мире стартовали еще в 2008. Выпускался в 2010, 2011, 2012, 2013 годах. После рестайлинга в 2014 году, круз выпускается обновленной моделью в 2015, 2016, 2017, 2018, 2019 года. В нашей публикации буду рассмотрены блоки предохранителей и реле Шевроле Круз с описанием схем на русском языке. Отдельно отметим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блоки с предохранителями и реле в моторном отсеке

Главный блок с реле и предохранителями

Он располагается под капотом в правой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,0,0,0 —>

На обратной стороне крышки указана актуальная информация с описанием предохранителей. Возможны изменения в представленных схемах в зависимости от комплектации и года выпуска Вашего автомобиля.

Фото схема блока

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

Описание

p, blockquote 8,0,0,0,0 —>

НомерЗащищаемая цепь
115А Блок управления коробкой передач
215А Блок управления двигателем
3Не используется
410А Электромагнитный воздушный клапан адсорбера
515А Зажигание
7Не используется
815А Система впрыска топлива
915А Система впрыска топлива, система зажигания
1015А Блок управления двигателем
1110А Датчик концентрации кислорода
137,5А Электромагнитный клапан адсорбера
14Не используется
1520А Очиститель заднего стекла
167,5А Зажигание, датчик качества воздуха в салоне (система кондиционера)
175А Зажигание, подушка безопасности
1810А Датчик положения дроссельной заслонки
19Не используется
2020А Топливный насос
22, 23, 29Не используется
3015А ABS
3120А Блок управления кузовным оборудованием
3220А То же
3330А Обогрев передних сидений
3425А Люк крыши
3530А Аудиосистема
36Не используется
3710А Предохранитель правой фары дальнего и ближнего света
3810А Левая фара дальнего и ближнего света
39,40Не используется
4610А Вентилятор системы охлаждения
4710А Датчик концентрации кислорода
4815А Противотуманные фары
49,50Не используется
5115А Звуковой сигнал
5215А Приборная панель
5310А Электро зеркало
545А Выключатель световых приборов, управление световыми приборами
557,5А Складывание зеркал
5615А Омыватель ветрового стекла
5715А Замок рулевой колонки
58Не используется
607,5А Обогреватель зеркала
617,5А Обогреватель зеркала
6210А Состояние воздуха
637,5А Датчик заднего стекла
645А Датчик качества воздуха
657,5А Задние противотуманные фары
6615А Омыватель заднего стекла
6720А Блок управления подачей топлива
68Не используется
695А Датчик напряжения аккумуляторной батареи
705А Датчик дождя
71Не используется
Плавкие вставки
630А Очиститель ветрового стекла
1230А Тяговое реле стартера
2130А Задние электрические стеклоподъемники
22Не используется
2430А Передние электрические стеклоподъёмники cruze
2520А Вакуумный насос с электронным управлением
2640А ABS
2730А Система управления электронным ключом
2840А Обогрев заднего стекла
41Не используется
4220/30/40А Вентилятор системы охлаждения двигателя
43,44Не используется
4540А Вентилятор системы охлаждения двигателя
5930А Нагреватель дизельного топлива
Реле
R1Муфта привода компрессора кондиционера
R2Тяговое реле стартера
R3Вентилятор системы охлаждения двигателя (К7)
R4Реле режима (скорости) работы передних стеклоочистителей
R5Передние стеклоочистители
R6Не используется
R7Главное реле системы управления двигателем
R8Топливный насос
R9Вентилятор системы охлаждения двигателя (К2)
R10Вентилятор системы охлаждения двигателя (КЗ)
R11Не используется
R12Вентилятор системы охлаждения двигателя (КЗ)
R13Вентилятор системы охлаждения двигателя (К1)
R14Не используется
R15Зажигание
R16Система предпускового подогрева (дизель)
R17Обогрев наружных зеркал заднего вида

Блок с плавкими предохранителями высокой мощности

Он расположен на крышке аккумуляторной батареи.

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Схема

p, blockquote 11,0,0,0,0 —>

Расшифровка

p, blockquote 12,1,0,0,0 —>

1100А Блок предохранителекй — панель приборов
2100А Блок предохранителекй — панель приборов
380А Рулевой привод с электрическим усилителем (EPS) (NJ1)
4Не используется
5250А Блок плавких предохранителей — дополнительная батарея
6250/500А Двигатель стартера

Дополнительный блок с реле

В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

  1. Реле средней скорости вентилятора системы охлаждения;
  2. Реле регулировки скорости вентилятора охлаждения;
  3. Реле средней скорости вентилятора системы охлаждения.

Блок с предохранителями в салоне

Блок расположен в панели с левой стороны прямо у левого колена водителя.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх. Затем следует вывести нижнюю часть ящика из упоров панели и вытащить его.

p, blockquote 17,0,0,0,0 —>

Фотография блока

p, blockquote 18,0,0,1,0 —>

p, blockquote 19,0,0,0,0 —>

Схема

p, blockquote 20,0,0,0,0 —>

Таблица с обозначением

p, blockquote 21,0,0,0,0 —>

110А Модуль управления мобильным телефоном
2Не используется
325А Контроллер кузова
420А Радиоприемник
57,5А Модуль управления системы помощи при парковке, звуко излучатель, подрулевой переключатель – центральная консоль, дисплей
620А Прикуриватель — передний
720А Розетка для дополнительных электроприборов — центральная консоль 1/2
830А Контроллер кузова
930А Контроллер кузова
1030А Контроллер кузова
1140А Модуль управления дверями — Электровентилятор
12Не используется
1325А Модуль системы управления подогревом сиденья
147,5А Колодка диагностики, штуцер подачи масла
1510А Модуль диагностики и контроля подушек безопасности
1610А Реле освобождения двери заднего отсека
1715А Блок управления системой отопления, вентиляции и кондиционирования / панель управления системой отопления, вентиляции и кондиционирования в сборе
18Не используется
19Не используется
20Не используется
2115А Комбинация приборов
222А Выключатель зажигания / приемник сигнала дистанционного управления замками дверей
2320А Контроллер кузова
2420А Контроллер кузова
2520А Модуль управления замком рулевой колонки
26Не используется
Примечание: Перечисленные ниже реле являются не обслуживаемыми реле печатной платы (ПП) и расположены внутри блока.
1Освобождение двери заднего отсека
2Логистический режим
3Реле вспомогательного источника питания

Обратите внимание: предохранитель прикуривателя в шевроле круз находится в данном блоке под номером 6.

Дополнительная информация

Если после замены предохранителя проблема не исчезла, возможно причина в самом блоке и его надо заменить. В данном видео вы увидите как самому заменить блок с предохранителями который находится под капотом.

p, blockquote 23,0,0,0,0 —>

Инструкция по обслуживанию и эксплуатации

Больше информации шевроле круз, можете узнать изучив руководство по эксплуатации: «скачать«.

Блок предохранителей Chevrolet Cruze

Рассмотрены автомобили Шевроле круз 1.6 1.8 с 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска

Где находится монтажный блок предохранителей.

Под капотом — цифра 12

Для получения доступа к предохранителям в моторном отсеке необходимо отжать три фиксатора крышки блока, затем снять ее.

На внутреннюю сторону крышки нанесена схема расположения предохранителей, реле и плавких вставок

В монтажном блоке закреплен пинцет для извлечения и замены предохранителей

Прежде чем заменить предохранитель в chevrolet cruze выясните причину перегорания, если вы заменили предохранитель, а он снова перегорел необходимо обратиться к автоэлектрику. Не меняйте предохранители на другой номинал или на перемычки, это может привести к пожару или выхода из строя электрооборудования защищаемое данным предохранителем. Назначение и сила тока предохранителей указана в таблице ниже.

Для того чтобы заменить предохранитель в блоке моторного отсека шевроле круз зацепите пинцетом предохранитель и извлеките его из разъема

Затем установите новый предохранитель

Для замены реле и плавкой вставки извлеките их рукой покачивая в сторону

Монтажный блок предохранителей, реле и плавких вставок в моторном отсеке chevrolet cruze с открытой крышкой

Chevrolet Cruze ИНЬ-ЯНЬ › Бортжурнал › Схема расположения предохранителей Chevrolet Cruze

Здравствуйте дорогие друзья!
Хочу поделится с вами схема расположения предохранителей Chevrolet Cruze
В автомобиле имеется две коробки плавких предохранителей:
• в левой передней части моторного отсека.
• в салоне за вещевым отделением или, в автомобилях с правосторонним рулевым управлением, за перчаточным ящиком.
В блоке над положительной клеммой аккумулятора расположена группа основных предохранителей. При необходимости их замены обратитесь на станцию техобслуживания.
Перед заменой предохранителя отключите соответствующий выключатель или выключите зажигание.
Некоторые цепи могут быть защищены несколькими предохранителями.
Кроме того, в блоке могут быть установлены дополнительные предохранители.
Монтажный блок, расположенный в подкапотном пространстве:

Читать еще:  Ремонт коробки Шевроле Круз автомат

* — 1. Реле муфты компрессора кондиционера
2. Реле стартера
3. Реле охлаждающего вентилятора
4. Реле контроля скорости стеклоочистителя ветрового стекла
5. Реле стеклоочистителя ветрового стекла
6. —
7. Реле силовой передачи
8. Реле топливного насоса
9. Вентилятор системы охлаждения — реле средней скорости 1
10. Вентилятор системы охлаждения — реле средней скорости 2
11. —
12. Реле контроля скорости вентилятора системы охлаждения
13. Вентилятор системы охлаждения — реле высокой скорости
14. —
15. Основное реле зажигания
16. Реле нагревателя топлива
17. Реле антизапотевателя заднего стекла

Монтажный блок, расположенный в салоне

Надеюсь я вам помог, спасибо.
Всем удачи!

Где находятся предохранители на Шевроле Круз

Заменить предохранители Шевроле Круз самостоятельно, после изучения предлагаемого нами материала сможет даже начинающий автолюбитель. Сам процесс простой и, зная, что и где расположено, можно справиться за каких-нибудь пять-десять минут.

Предохранители в автомобиле расположены в достаточно доступных местах. Для того чтобы до них добраться не нужно снимать громоздких узлов или демонтировать сложные системы. Первый находится в подкапотном пространстве с правой стороны сзади, возле аккумуляторной батареи. Второй, в салоне слева, за бардачком. Научиться их менять очень важно, потому, что выход их из строя частое явление. Было бы глупо сразу ехать на СТО, если отказало что-то в электрооборудовании или просто перестал работать прикуриватель. Сначала можно попытаться устранить проблему самостоятельно.

Блоки с предохранителями и реле в моторном отсеке

Главный блок с реле и предохранителями

Он располагается под капотом в правой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.

На обратной стороне крышки указана актуальная информация с описанием предохранителей. Возможны изменения в представленных схемах в зависимости от комплектации и года выпуска Вашего автомобиля.

Фото схема блока

Описание

НомерАЗащищаемая цепь
115Блок управления коробкой передач
215Блок управления двигателем
3Не используется
410Электромагнитный воздушный клапан адсорбера
515Зажигание
7Не используется
815Система впрыска топлива
915Система впрыска топлива, система зажигания
1015Блок управления двигателем
1110Датчик концентрации кислорода
137,5Электромагнитный клапан адсорбера
14Не используется
1520Очиститель заднего стекла
167,5Зажигание, датчик качества воздуха в салоне (система кондиционирования)
175Зажигание, подушка безопасности
1810Датчик положения дроссельной заслонки круз
19Не используется
2020Топливный насос
22, 23, 29Не используется
3015ABS
3120Блок управления кузовным оборудованием
3220То же
3330Обогрев передних сидений
3425Люк крыши
3530Аудиосистема
36Не используется
3710Предохранитель правой фары дальнего и ближнего света
3810Левая фара дальнего и ближнего света
39,40Не используется
4610Вентилятор системы охлаждения
4710Датчик концентрации кислорода
4815Противотуманные фары
49,50Не используется
5115Звуковой сигнал
5215Приборная панель
5310Электро зеркало
545Выключатель световых приборов, управление световыми приборами
557,5Складывание зеркал
5615Омыватель ветрового стекла
5715Замок рулевой колонки
58Не используется
607,5Обогреватель зеркала
617,5Обогреватель зеркала
6210Состояние воздуха
637,5Датчик заднего стекла
645Датчик качества воздуха
657,5Задние противотуманные фары
6615Омыватель заднего стекла
6720Блок управления подачей топлива
68Не используется
695Датчик напряжения аккумуляторной батареи
705Датчик дождя
71Не используется
Плавкие вставки
630Очиститель ветрового стекла
1230Тяговое реле стартера
2130Задние электрические стеклоподъемники
22Не используется
2430Передние электрические стеклоподъемники cruze
2520Вакуумный насос с электронным управлением
2640ABS
2730Система управления электронным ключом
2840Обогрев заднего стекла
41Не используется
4240/ 30/ 20Вентилятор системы охлаждения двигателя
43,44Не используется
4540Вентилятор системы охлаждения двигателя
5930Нагреватель дизельного топлива
Реле
R1Муфта привода компрессора кондиционера
R2Тяговое реле стартера
R3Вентилятор системы охлаждения двигателя (К7)
R4Реле режима (скорости) работы передних стеклоочистителей
R5Передние стеклоочистители
R6_Не используется
R7_Главное реле системы управления двигателем
R8Топливный насос
R9Вентилятор системы охлаждения двигателя (К2)
R10Вентилятор системы охлаждения двигателя (КЗ)
R11Не используется
R12Вентилятор системы охлаждения двигателя (КЗ)
R13Вентилятор системы охлаждения двигателя (К1)
R14Не используется
R15Зажигание
R16Система предпускового подогрева (дизель)
R17Обогрев наружных зеркал заднего вида

Блок с плавкими предохранителями высокой мощности

Он расположен на крышке аккумуляторной батареи.

Схема

Расшифровка

1100Блок предохранителекй — панель приборов
2100Блок предохранителекй — панель приборов
380Рулевой привод с электрическим усилителем (EPS) (NJ1)
4Не используется
5250Блок плавких предохранителей — дополнительная батарея
6250/ 500Двигатель стартера

Дополнительный блок с реле

В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.

  1. Реле средней скорости вентилятора системы охлаждения;
  2. Реле регулировки скорости вентилятора охлаждения;
  3. Реле средней скорости вентилятора системы охлаждения.

Блок предохранителей Chevrolet Cruze

Рассмотрены автомобили Chevrolet Cruze 1.6 1.8 с 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.

Где находится монтажный блок предохранителей.
Под капотом — цифра 12

Для получения доступа к предохранителям в моторном отсеке необходимо отжать три фиксатора крышки блока, затем снять ее.

На внутреннюю сторону крышки нанесена схема расположения предохранителей, реле и плавких вставок

В монтажном блоке закреплен пинцет для извлечения и замены предохранителей

Прежде чем заменить предохранитель выясните причину перегорания, если вы заменили предохранитель, а он снова перегорел необходимо обратиться к автоэлектрику. Не меняйте предохранители на другой номинал или на перемычки, это может привести к пожару или выхода из строя электрооборудования защищаемое данным предохранителем. Назначение и сила тока предохранителей указана в таблице ниже.

Для того чтобы заменить предохранитель в блоке моторного отсека зацепите пинцетом предохранитель и извлеките его из разъема

Затем установите новый предохранитель

Для замены реле и плавкой вставки извлеките их рукой покачивая в сторону

Монтажный блок предохранителей, реле и плавких вставок в моторном отсеке с открытой крышкой

Расшифровка:

Номер предохранителя/ плавкой вставки/релеСила тока,АЗащищаемая цепь
115Блок управления коробкой передач
215Блок управления двигателем
3Не используется
410Электромагнитный воздушный клапан адсорбера
515Зажигание
7Не используется
815Система впрыска топлива Шевроле круз
915Система впрыска топлива, система зажигания
1015Блок управления двигателем
1110Датчик концентрации кислорода
137,5Электромагнитный клапан адсорбера chevrolet cruze
14Не используется
1520Очиститель заднего стекла
167,5Зажигание, датчик качества воздуха в салоне (система кондиционирования)
175Зажигание, подушка безопасности
1810Датчик положения дроссельной заслонки Шевроле круз
19Не используется
2020Топливный насос chevrolet cruze
22, 23, 29Не используется
3015ABS
3120Блок управления кузовным оборудованием
3220То же
3330Обогрев передних сидений
3425Люк крыши
35I 30Аудиосистема chevrolet cruze
36Не используется
3710Предохранитель правой фары дальнего и ближнего света
3810Левая фара дальнего и ближнего света
39,40Не используется
4610Вентилятор системы охлаждения
4710Датчик концентрации кислорода
4815Противотуманные фары
49,50: Не используется
5115Звуковой сигнал
5215Приборная панель
5310Электрохромное зеркало
545Выключатель световых приборов, управление световыми приборами
557,5Складывание зеркал chevrolet cruze
5615Омыватель ветрового стекла
5715Замок рулевой колонки
58Не используется
607,5Обогреватель зеркала
НомерСила тока в амперахНазначение
617,5Обогреватель зеркала
6210Состояние воздуха
637,5Датчик заднего стекла
645Датчик качества воздуха
657,5Задние противотуманные фары chevrolet cruze
6615Омыватель заднего стекла
6720Блок управления подачей топлива
68Не используется
695Датчик напряжения аккумуляторной батареи
705Датчик дождя
71Не используется
Плавкие вставки
630Очиститель ветрового стекла
1230Тяговое реле стартера
2130Задние электрические стеклоподъемники
22Не используется
2430Передние электрические стеклоподъемники chevrolet cruze
2520Вакуумный насос с электронным управлением
2640ABS
2730Система управления электронным ключом
2840Обогрев заднего стекла
41Не используется
4240/30/20Вентилятор системы охлаждения двигателя
43,44Не используется
4540Вентилятор системы охлаждения двигателя chevrolet cruze
5930Нагреватель дизельного топлива
Реле
R1Муфта привода компрессора кондиционера
R2Тяговое реле стартера
R3Вентилятор системы охлаждения двигателя (К7)
R4Реле режима (скорости) работы передних стеклоочистителей
R5Передние стеклоочистители chevrolet cruze
R6_Не используется
R7_Главное реле системы управления двигателем
R8Топливный насос
R9Вентилятор системы охлаждения двигателя (К2)
R10Вентилятор системы охлаждения двигателя (КЗ)
R11Не используется
R12Вентилятор системы охлаждения двигателя (КЗ)
R13Вентилятор системы охлаждения двигателя (К1)
R14Не используется
R15Зажигание
R16Система предпускового подогрева (дизель)
R17Обогрев наружных зеркал заднего вида chevrolet cruze

Блок предохранителей в салоне.

Блок расположен в панели с левой стороны.
Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх.
Затем необходимо вывести нижнюю часть ящика из упоров панели и вытащить его.

На внутреннюю сторону ящика нанесена схема расположения предохранителей

Расшифровка:

Номер плавкой вставки/предохранителяСила тока,АЗащищаемая цепь
Предохранители
110Информационно развлекательная система, телефон с функцией громкой связи
2Не используется
325Блок управления кузовным оборудованием
420Информационно-развлекательная система
57,5Информационный дисплей, система помощи при парковке
620Предохранитель на прикуриватель
720Штепсельная розетка
830Блок управления кузовным оборудованием
930Блок управления кузовным оборудованием
145Диагностический разъем
1510Подушка безопасности
1610Центральный замок, задняя дверь багажного отделения
1715Кондиционер
18Не используется
195Рычаг переключения передач
20Не используется
2115Приборы
222Зажигание, система управления электронным ключом
2320Блок управления кузовным оборудованием
2420Блок управления кузовным оборудованием
2520Замок рулевой колонки
26Не используется
Плавкие вставки
1030Блок управления кузовным оборудованием
1140Электровентилятор системы отопления и кондиционирования салона
12Не используется
1325Подогрев сидений
Читать еще:  Большой тест драйв видео Шевроле Круз

Снятие монтажного блока в салоне автомобиля

Отсоедините клемму минус от аккумулятора.
Снимите нижнюю накладку панели приборов

Отсоедините колодку жгутов от блока

Поднимите в положение А скобу фиксатора монтажного блока, установленного на каркасе панели приборов. Отведите верхнюю часть блока в положение Б. Приподнимите монтажный блок в положение В (вверх и на себя) и извлеките его.

Установка блока предохранителей обратна снятию

Снятие монтажного блока предохранителей и реле под капотом

Выверните три болта крепления, отверните гайку крепления жгута проводов

Монтажный блок, расположенный в моторном отсеке Chevrolet Cruze

Предохранители:
1- Блок управления коробкой передач (15А)
2- Блок управления двигателем (15А)
4- Электромагнитный воздушный клапан адсорбера (10А)
5- Зажигание (15А)
8- Система впрыска топлива (15А)
9- Система впрыска топлива, система зажигания (15А)
10- Блок управления двигателем (15А)
11- Датчик концентрации кислорода (10А)
13- Электромагнитный клапан адсорбера (7,5А)
15- Очиститель заднего стекла (20А)
16- Зажигание, датчик качества воздуха в салоне (система конд.)(7,5А)
17- Зажигание, подушка безопасности (5А)
18- Датчик положения дроссельгой заслонки (10А)
20- Топливный насос (20А)
30- ABS (15А)
31,32 — Блок управления кузовным оборудованием (20А)
33- Обогрев передних сидений (30А)
34- Люк крыши (25А)
35- Аудиосистема (30А)
37- Правая фара дальнего света (10А)
38- Левая фара дальнего света (10А)
46- Вентилятор системы охлаждения (10А)
47- Датчик концентрации кислорода (10А)
48- Противотуманные фары (15А)
51- Звуковой сигнал (15А)
52- Приборная панель (15А)
53- Электрохромное зеркало (10А)
54- Выключатель световых приборов, управление световыми приборами (5А)
55- Складывание зеркал (7,5А)
56- Омыватель ветрового стекла (15А)
57- Замок рулевой колонки (15А)
60- Обогреватель зеркала (7,5А)
61- Обогреватель зеркала (7,5А)
62- Состояние воздуха (10А)
63- Датчик заднего стекла (7,5А)
64- Датчик качества воздуха (5А)
65- Задние противотуманные фары (7.5А)
66- Омыватель заднего стекла (15А)
67- Блок управления подачей топлива (20А)
69- Датчик напряжения АКБ (5А)
70- Датчик дождя

Плавкие вставки:
6 — Очиститель ветрового стекла (30А)
12- Тяговое реле стартера (30А)
21- Задние электрические стеклоподъемники (30А)
24- Передние электрические стеклоподъемники (30А)
25- Вакуумный насос с электронным управлением (20А)
26- ABS (40А)
27- Система управления электронным ключом (30А)
28- Обогрев заднего стекла (40А)
42- Вентилятор системы охлаждения двигателя (403020А)
45- Вентилятор системы охлаждения двигателя (40А)
59- Нагреватель дизельного топлива (30А)

Реле:
R1- Муфта привода компрессора кондиционера
R2- Тяговое реле стартера
R3- Вентилятор системы охлаждения двигателя
R4- Реле режима (скорости) работы передних стеклоочистителей
R5- Передние стеклоочистители
R7- Главное реле системы управления двигателем
R8- Топливный насос
R9- Вентилятор системы охлаждения двигателя
R10- Вентилятор системы охлаждения двигателя
R12- Вентилятор системы охлаждения двигателя
R13- Вентилятор системы охлаждения двигателя
R15- Зажигание
R16- Система предпускового подогрева (дизель)
R17- Обогрев наружных зеркал заднего вида

Коды оригинальных реле на Chevrolet Cruze:

R1/R4/R5 — GM 13500128

R15 — GM 13500119

R3/R8 — GM 13500113

R2/R10 — GM 13500114

R7/R17 — GM 13500118

R9/R13 — GM 13500120

R12 — GM 13500112

Фото монтажного блока Chevrolet Cruze:

Предохранители шевроле круз и реле с описанием назначения и схемами. Предохранитель прикуривателя.

Главный блок с реле и предохранителями Главный блок предохранителей автомобиля Chevrolet Cruze находится в промежутке между аккумуляторной батареей и левым крылом.

Найти его можно по квадратной пластиковой крышке, закрытой на три защелки. Расположение блока в моторном отсеке Расположение защелок на блоке Открыв защитную панель, можно обнаружить полный набор сегментов различного ампеража и назначения. С обратной стороны блока нанесена схема расположения предохранителей и реле.

Также здесь имеется специальный пинцет для облегчения процедуры извлечения и замены. К реле включения вентилятора шевроле круз времени я понял что вентилятор забило снегом и чтото там полетело.

Чето он мне такую чушь навтирал. Всё что я понял от него сгорели предохранители, сдохли реле, и короче вентилятору тоже скоро конец.

Предохранители Chevrolet Cruze

Но вроде крутится если один предохранитель поменять. Буду разбираться. До этого случая никогда не занимался электроникой.

За месяц я выяснил что у вентилятора три скорости, три предохранителя, 5, 25, 40 А, 5 — управление реле, 25 — 1 и 2 скорость, 40 — 3 скорость реле включения вентилятора шевроле круз. Все релюшки у меня целые, вентилятору еще век жить, но 1 и 2 скорость не работает. Не стал дальше вникать так и ездил, ниче страшного в принципе.

Охладит и на третьей. Но наступило лето.

Шевроле круз предохранители и реле

Жара короче. Прогревая ДВС с отключенным кондеем на 4.

Замена термопредохранителя — Где установлен и как снять Измерить тестером сопротивление термопредохранителя. Если это не так, тестер показывает бесконечное сопротивление или «1» цифровойтермопредохранитель должен быть заменен. Отрезается сам элемент, ножки оставляем, зачищаем, облуживаем.

Однако, очень часто проводка вообще не причем, а истинная причина кроется именно реле включения вентилятора шевроле круз термостате. Устройство, призванное контролировать температуру охлаждающей жидкости ОЖ может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается.

Затем реле включения вентилятора шевроле круз предохранитель, который отвечает за вентилятор, если предохранитель перегорел замените его целым. Если причина не в предохранителе, необходимо проверить непосредственно сам вентилятор. К нему подходят провода питания, нередко от старости они просто рассыпаются или отламываются.

Как вариант причина может крыться в штекере, поэтому если с проводкой все нормально, отключаем питание вентилятора и проверяем штекер на предмет неисправности.

Подключите питание к вентилятору напрямую, например, от АКБ, если вентилятор никак не отреагирует делаем вывод о том, что вентилятор неисправен. Проверьте датчик включения вентилятора ДВВрасположенный на радиаторе.

Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ неисправен и требует замены. Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу как правило, белого реле включения вентилятора шевроле круз с черной полоской. Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой.

После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении. Проверьте реле вентилятора, вполне возможно, что проблема в.

Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см.

Блок предохранителей и реле chevrolet cruze

Рассмотрены автомобили Шевроле круз 1.6 1.8 с 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска

Где находится монтажный блок предохранителей.

Под капотом — цифра 12

Для получения доступа к предохранителям в моторном отсеке необходимо отжать три фиксатора крышки блока, затем снять ее.

На внутреннюю сторону крышки нанесена схема расположения предохранителей, реле и плавких вставок

В монтажном блоке закреплен пинцет для извлечения и замены предохранителей

Прежде чем заменить предохранитель в chevrolet cruze выясните причину перегорания, если вы заменили предохранитель, а он снова перегорел необходимо обратиться к автоэлектрику. Не меняйте предохранители на другой номинал или на перемычки, это может привести к пожару или выхода из строя электрооборудования защищаемое данным предохранителем. Назначение и сила тока предохранителей указана в таблице ниже.

Для того чтобы заменить предохранитель в блоке моторного отсека шевроле круз зацепите пинцетом предохранитель и извлеките его из разъема

Затем установите новый предохранитель

Для замены реле и плавкой вставки извлеките их рукой покачивая в сторону

Монтажный блок предохранителей, реле и плавких вставок в моторном отсеке chevrolet cruze с открытой крышкой

Расшифровка элементов блока.

Номер предохранителя/ плавкой вставки/реле

Блок управления коробкой передач

Блок управления двигателем

Электромагнитный воздушный клапан адсорбера

Система впрыска топлива Шевроле круз

Система впрыска топлива, система зажигания

Блок управления двигателем

Датчик концентрации кислорода

Электромагнитный клапан адсорбера chevrolet cruze

Очиститель заднего стекла

Зажигание, датчик качества воздуха в салоне (система кондиционирования)

Зажигание, подушка безопасности

Датчик положения дроссельной заслонки Шевроле круз

Топливный насос chevrolet cruze

Блок управления кузовным оборудованием

Обогрев передних сидений

Аудиосистема chevrolet cruze

Предохранитель правой фары дальнего и ближнего света

Левая фара дальнего и ближнего света

Вентилятор системы охлаждения

Датчик концентрации кислорода

Выключатель световых приборов, управление световыми приборами

Складывание зеркал chevrolet cruze

Омыватель ветрового стекла

Замок рулевой колонки

Датчик заднего стекла

Датчик качества воздуха

Задние противотуманные фары chevrolet cruze

Омыватель заднего стекла

Блок управления подачей топлива

Датчик напряжения аккумуляторной батареи

Плавкие вставки

Очиститель ветрового стекла

Тяговое реле стартера

Задние электрические стеклоподъемники

Передние электрические стеклоподъемники chevrolet cruze

Вакуумный насос с электронным управлением

Система управления электронным ключом

Обогрев заднего стекла

Вентилятор системы охлаждения двигателя

Вентилятор системы охлаждения двигателя chevrolet cruze

Нагреватель дизельного топлива

Реле

Муфта привода компрессора кондиционера

Тяговое реле стартера

Вентилятор системы охлаждения двигателя (К7)

Реле режима (скорости) работы передних стеклоочистителей

Передние стеклоочистители chevrolet cruze

Главное реле системы управления двигателем

Вентилятор системы охлаждения двигателя (К2)

Вентилятор системы охлаждения двигателя (КЗ)

Вентилятор системы охлаждения двигателя (КЗ)

Вентилятор системы охлаждения двигателя (К1)

Система предпускового подогрева (дизель)

Обогрев наружных зеркал заднего вида chevrolet cruze

Блок предохранителей в салоне chevrolet cruze.

Блок расположен в панели с левой стороны. Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх. Затем необходимо вывести нижнюю часть ящика из упоров панели и вытащить его.

На внутреннюю сторону ящика нанесена схема расположения предохранителей

Расшифровка предохранителей в салоне круз

Номер плавкой вставки/предохранителя

Информационно развлекательная система, телефон с функцией громкой связи

Блок управления кузовным оборудованием

Информационный дисплей, система помощи при парковке

Предохранитель на прикуриватель шевроле круз

Блок управления кузовным оборудованием

Блок управления кузовным оборудованием

Диагностический разъем Шевроле круз

Центральный замок, задняя дверь багажного отделения

Рычаг переключения передач Шевроле круз

Зажигание, система управления электронным ключом

Блок управления кузовным оборудованием

Блок управления кузовным оборудованием

Замок рулевой колонки

Плавкие вставки

Блок управления кузовным оборудованием

Электровентилятор системы отопления и кондиционирования салона

Подогрев сидений Шевроле круз

Снятие монтажного блока в салоне автомобиля

Отсоедините клемму минус от аккумулятора

Снимите нижнюю накладку панели приборов

Отсоедините колодку жгутов от блока

Поднимите в положение А скобу фиксатора монтажного блока, установленного на каркасе панели приборов. Отведите верхнюю часть блока в положение Б. Приподнимите монтажный блок в положение В (вверх и на себя) и извлеките его.

Установка блока предохранителей обратна снятию

Снятие монтажного блока предохранителей и реле под капотом Шевроле круз

Выверните три болта крепления, отверните гайку крепления жгута проводов

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
